ОСОБЕННОСТИ УНИФИЦИРОВАННЫХ ГИДРОСИСТЕМ И СХЕМА ИХ РАБОТЫ

Комбайны «Нива» и «Колос» оборудованы гидросистемами, состоящими из полностью унифицированных гидроагрегатов. Комбайны СК-5, СКП-5, CK-5-II «Нива» имеют одинаковые маслопроводы и их крепления. Полностью унифицированы маслопроводы, их крепления и комбайнов CK-6-II и СКПР-6 «Колос».

Гидравлические системы комбайнов «Нива» и «Колос» позволяют поднимать и опускать жатку и мотовило, изменять частоту вращения мотовила и скорость движения комбайна, очищать сетки воздухозаборника, выгружать зерно из бункера с помощью вибраторов (на всех комбайнах «Колос» и 50% комбайнов «Нива»). На комбайнах, оборудованных копнителем, гидравлическая система обеспечивает автоматическое закрытие копнителя после выгрузки копны.

При работе комбайнов «Нива» и «Колос» с измельчителями с помощью гидравлической системы комбайнов можно отсоединять прицепную тележку от комбайна или опрокидывать ее. Для всех этих операций используют основную гидросистему.

Кроме того, в гидросистеме комбайнов «Нива» и «Колос» предусмотрена возможность подключения дополнительных потребителей в результате увеличенного числа рабочих секций распределителя основной гидросистемы. Запасную секцию распределителя основной гидросистемы используют при работе комбайнов с измельчителями для подключения гидроцилиндра опрокидывания емкости, а в комбайнах «Нива» — для перемещения рамки транспортера валковой жатки ЖНС6-12. При навеске таких жаток на комбайн СК-4 устанавливают дополнительный распределитель. К запасной секции можно также подключать гидроцилиндры горизонтального перемещения мотовила.

Комбайны «Нива» и «Колос» для облегчения управления снабжены гидрообъемными рулевыми управлениями

(с гидроусилителем), в которых отсутствует механическая связь рулевого колеса с управляемыми колесами, ее заменяет гидравлическая связь. На первых комбайнах «Нива» установлены гидромеханические рулевые управления, в которых распределитель такой же, как и в комбайнах СК-4, а гидроцилиндр аналогичен гидроцилиндру комбайна «Нива» с гидрообъемным рулевым управлением.

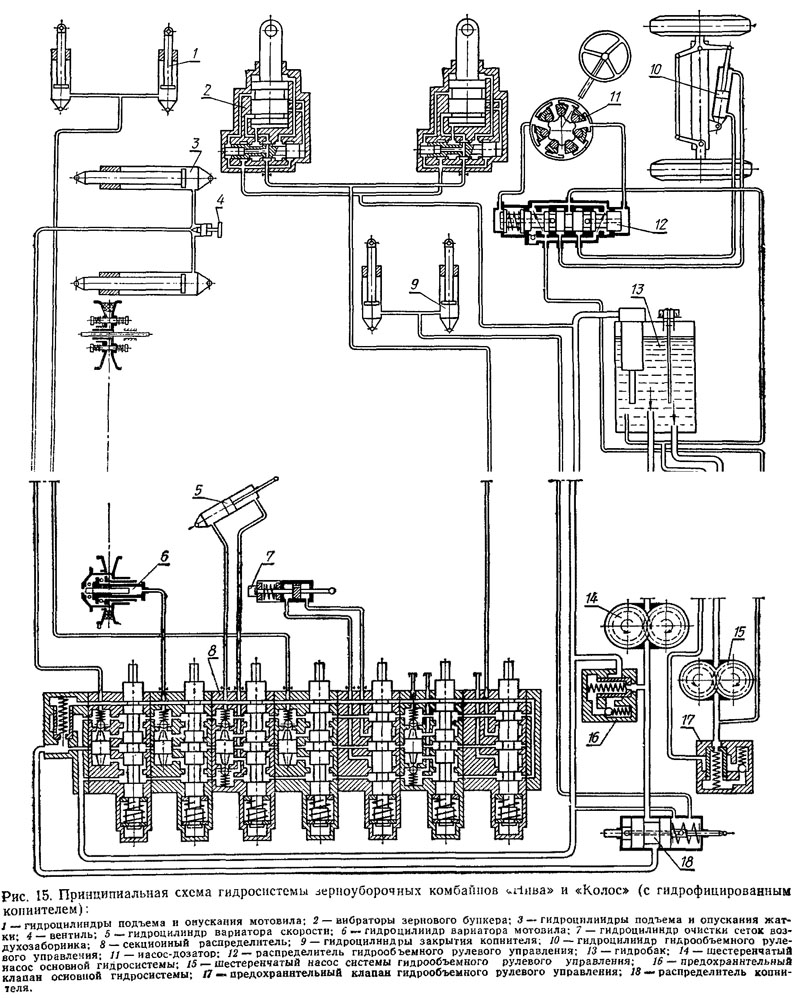

Основная гидросистема комбайнов «Нива» и «Колос» (рис. 15) включает шестеренчатый насос 14 (НШ-32У), предохранительный клапан 16, два гидроцилиндра 3 подъема и опускания жатки, вентиль 4, два гидроцилиндра / подъема и опускания мотовила, гидроцилиндр 6 вариатора мотовила, гидроцилиндр 5 вариатора скорости, гидроцилиндр 7 очистки сеток воздухозаборника, два вибратора 2 зерновых бункеров, два гидроцилиндра 9 закрытия копнителя (при наличии копнителя на комбайне).

Для управления всеми потребителями применен секционный распределитель 8. До мая 1974 г. на комбайнах «Нива» и «Колос» устанавливали одинаковые семисекционные распределители, в которых подсоединительные отверстия запасной секции заглушены. На комбайнах «Нива» без вибраторов бункера в соответствующей секции подсоединительные отверстия также были заглушены.

С мая 1974 г. на комбайнах обоих типов число секций распределителей зависит от комплектации комбайнов. Если на комбайне устанавливают авторегулятор загрузки молотилки, то число секций распределителя уменьшают на одну. Когда комбайны «Колос» оборудуют копнителем, а в комбайнах «Нива» отсутствует вибратор, то число секций распределителя также сокращают на одну. Общее число рабочих секций распределителя может быть от 5 до 7.

Гидроавтоматической системой копнителя управляет специальный распределитель 18, включенный последовательно в основную гидросистему.

В гидрообъемное рулевое управление входят шестеренчатый насос 15 (НШ-10Е), насос-дозатор 11, распределитель 12, предохранительный клапан 17, гидроцилиндр 10 двухстороннего действия. Гидробак 13 общий для обеих гидросистем.

В гидросистеме комбайнов «Нива» и «Колос» применены более совершенные гидроагрегаты, чем в гидросистеме комбайна СК-4. Среди них следует отметить предохранительные клапаны непрямого действия, способствующие более стабильному давлению при различных расходах; многосекционные распределители с запорными клапанами, исключающие зависимость утечек от зазоров золотник-корпус или кран-корпус; вибраторы зернового бункера, позволяющие выгружать влажное зерно; специальный гидроцилиндр воздухозаборника, обеспечивающий автоматическое возвращение клапана воздухозаборника в исходное положение из любого рабочего; насос-дозатор с распределителем гидрообъемного рулевого управления, резко упрощающие систему рулевого управления.

При холостой работе системы масло, засасываемое насосом 14 основной гидросистемы из гидробака 13, через распределитель 18 копнителя, секционный распределитель 8, трубопроводы и фильтр сливается в гидробак. Закрывается копнитель от распределителя 18 так же, как и на комбайне СК-4.

В секционном распределителе масло переливается на слив через гидравлически управляемый переливной клапан этого распределителя. При нейтральном положении ручек распределителя полости всех гидроцилиндров потребителей заперты либо через обратные запорные клапаны, либо буртиками золотника (где нет запорных клапанов).

При переводе какого-либо золотника основного распределителя из нейтрального положения в рабочее прекращается слив масла через переливной клапан и начинается подача его в полость гидроцилиндра.

В поршневых гидроцилиндрах выдавливаемое из другой полости масло через распределитель сливается в гидробак. Масло из вибраторов в гидробак сливается, минуя распределитель 8.

При включении распределителя 18 копнителя масло нагнетается в гидроцилиндры подъема копнителя. Поток масла в основной распределитель в этот период прекращается.

Скорость перемещения потребителей ограничивают дроссельные отверстия в полых болтах поворотных муфт, которыми трубопроводы от потребителей подсоединены к секционному распределителю, а также дроссельные отверстия в распределителе копнителя и угольниках вибраторов зернового бункера.


К гидроцилиндрам подъема и опускания жатки попадает все масло, подаваемое насосом основной гидросистемы.

Гидромеханическое рулевое управление комбайнов «Нива» работает так же, как и на комбайнах СК-4.
