ставляющей
W и
соответственно
большую
перегрузку . При
попадании
дельтаплана
в
нисходя - щий
поток
на
большой
скорости
углы
атаки
уменьшаются
до
таких
малых
значений , при
кото - рых
может
возникнуть
флаттер
несущей
поверхности . Вход
дельтаплана
в
восходящий
поток
на
малой
скорости ( больших
углах
атаки ) может
привести
к
тому , что
угол
атаки
возрастет
до
таких
значений , что
α
станет
больше
α кр , и
произойдет
срыв
потока , вследствие
чего
дельтаплан
мо - жет
свалиться
На
крыло
и
войти
в
штопор . Следовательно , полет
в
турбулентной
атмосфере
должен
проходить
на
скорости , равноудаленной
от
минимальной
и
максимальной , т . е . прибли - зительно
на
наивыгоднейшей
скорости . Усилия , действующие
на
конструкцию
дельтаплана . Конструкция
дельтаплана
состоит
из
жесткого
каркаса ( килевая , поперечная , две
боковые
балки ), тросовых
растяжек
и
купола . Под
воздействием
воздушной
нагрузки
P
купол
дельтаплана
принимает
определенную
фор - Усилия
от
купола
воспринимаются
килевой
и
боковыми
балками
в
виде
распределенной
на - грузки
q ( рис . 123), направленной
по
касательной
к
поверхности
купола . Вертикальные
состав - ляющие
нагрузки
g уравновешены
силой
тяжести
G. Очевидно , что
величина
распределенной
нагрузки
q определяется
стрелой
прогиба
купола
f, чем
больше
стрела
прогиба ( меньше
радиус
кривизны ), тем
меньше
нагрузка

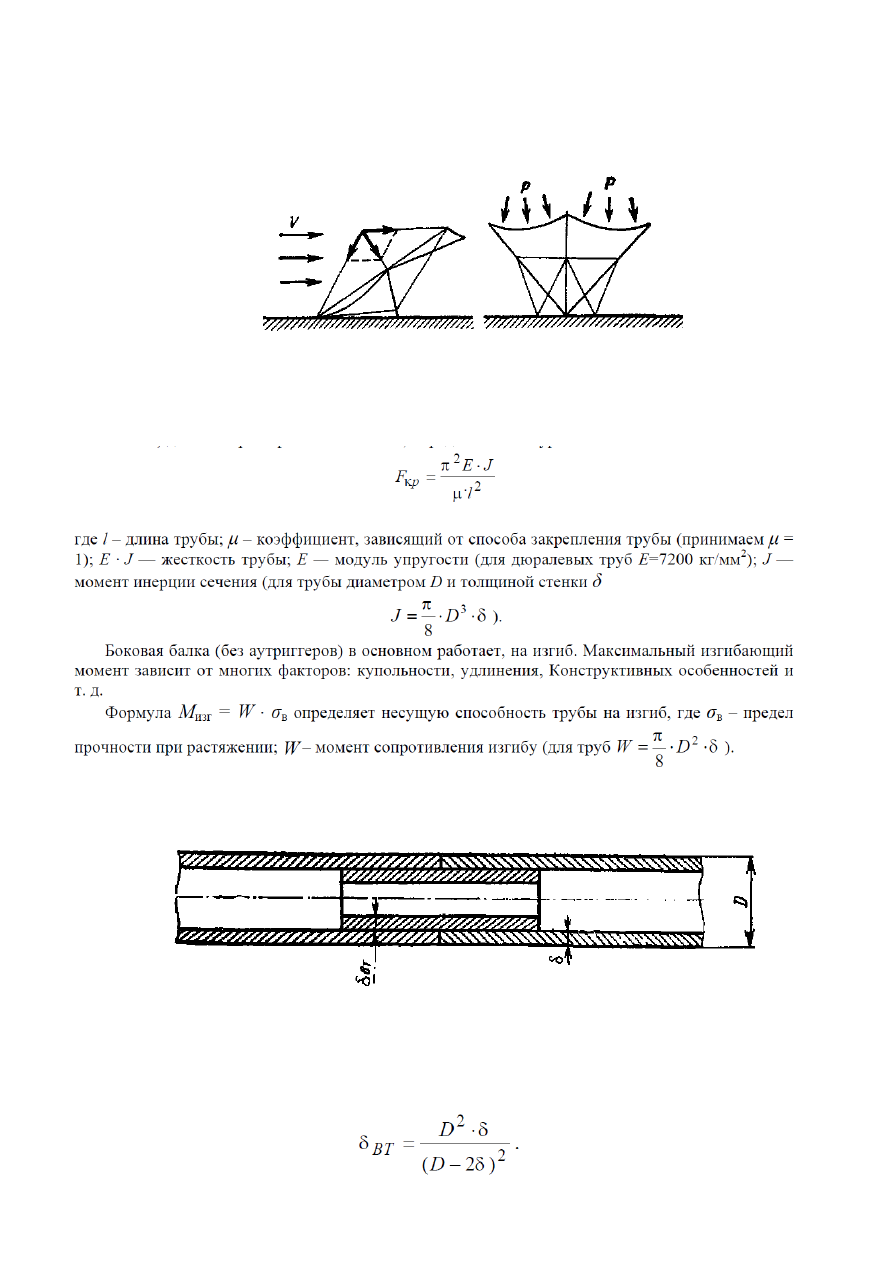

q ( рис .123, а ). Боковая
балка ( без
аутриггеров ) является
одним
из
наиболее
нагруженных
элементов конструкции
дельтаплана . Рассмотрим
усилия , действующие
в
ней . Из

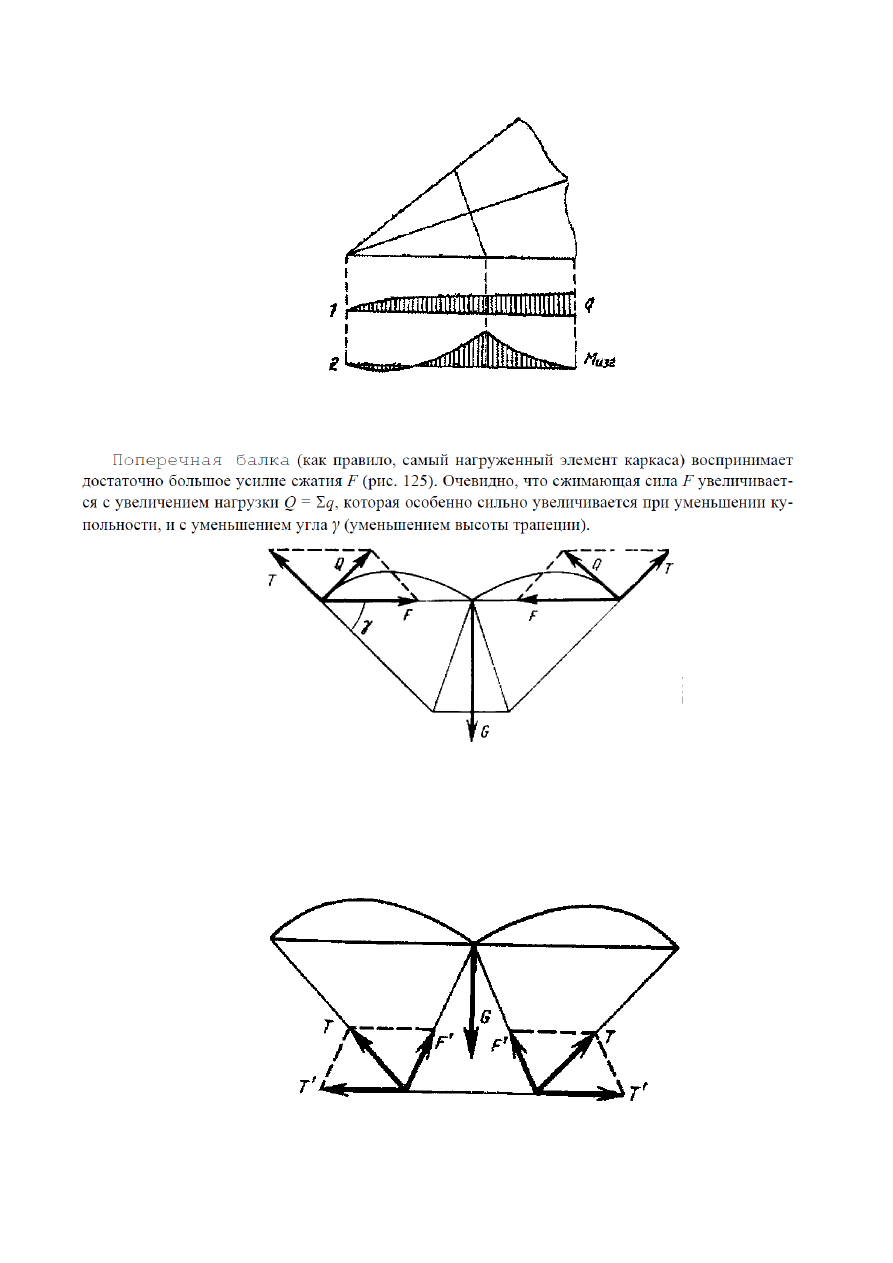

графика 2 ( рис . 124) видно , что
наибольший
изгибающий
момент
действует
в
боковой
балке
в
месте
стыка
с
поперечной , поэтому
необходимо , чтобы
в
данном
сечении
боковая
балка
имела
усиление
в
виде
втулки
или
дополнительной
трубы . Рис . 122. Нагрузки , действующие
на
конструкцию
дельтапла - на : 1 – раскрой
купола
дельтаплана ; 2 – каркас
дель - таплана

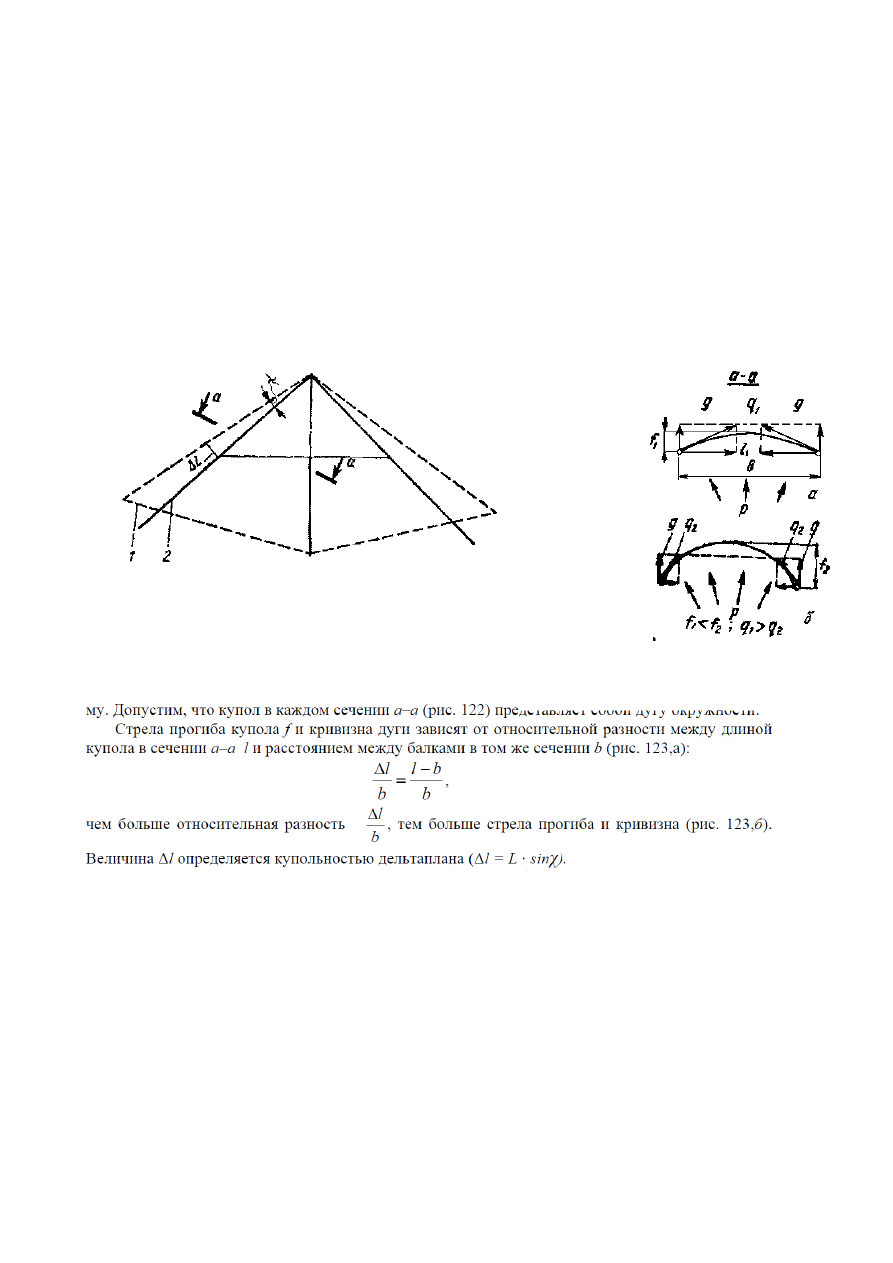

Рис . 123. Сечение
крыла
дельтаплана
и
нагрузки действующие
в
сечении : а
– при
малой
ку польности ; б – при
большой
купольности
|
