УЧИСЬ ЛЕТАТЬ НА ДЕЛЬТАПЛАНЕ (В.А. Жеглов, 1980 год) - часть 7



49

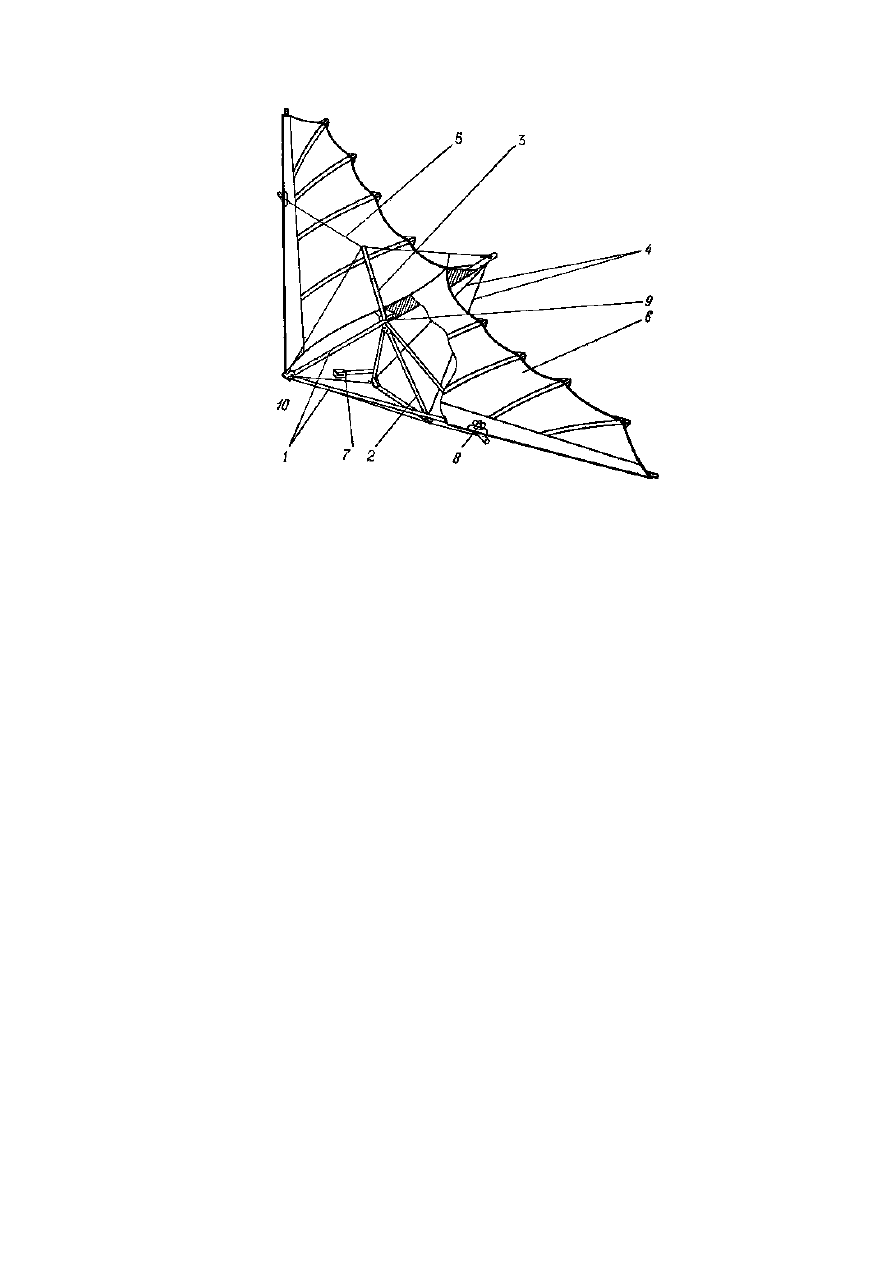

Рис

. 91.

Конструкция



дельтаплана

:

1

 —

силовой



каркас

;

2

 —

рулевая



трапеция

;

3



—

мачта

;

4



—

нижние



растяжки

;

5

 —

верхние



растяжки

;

6

 —

купол



с



ла

-

тами

;

7

 —

приборное



оборудование

;

8

 —

боковой



узел

;

9



—

центральный



узел

;

10



—

носовой



узел



Силовой



каркас

.

Для



балок



силового



каркаса



применяются



трубы

,

выполненные



из



высоко

-

прочных



сплавав



с



σ

В



не



менее

,

чем



у



сплава



Д

16

Т

.

На



поверхности



труб



не



должно



быть



вмя

-

тин

,

забоин

,

трещин

,

глубоких



рисок

,

следов



коррозии

,

не



усиленных



отверстий



диаметром



более



6

мм

.

Внутри



трубы



должны



иметь



антикоррозионное



покрытие



или



слой



смазки

;

минимальные



размеры



от



торца



труб



до



осей



отверстий

 —

не



менее

 20

мм

.

Минимальные



диаметры



и



сечения



труб

:

килевая



труба

: 40×1,0

или

 35×1,5

мм

;

боковые



трубы

: 42×1,0

или

 40×1,5

мм

 (

причем



трубы

 40×1,5

мм



предпочтительнее

).

Минимальные



диаметры



и



сечения



поперечной



трубы

:

40×1,5

мм

 —

при



длине



пролета

 (

полуразмах



поперечины

)

до

 2,8

мм

;

42×1,5

мм

 —

при



длине



пролета



от

 2,8

до

 3,0

м

;

45×1,5

мм

 —

при



длине



пролета



более

 3

м

.

Места



пересечения



килевой



и



поперечной



труб

,

поперечной



и



боковых



необходимо



усилить



установкой



радиусных



шайб



или



путем



применения



соединительных



втулок

 (

бужей

)

с



пояском

,

на



котором



выполнены



площадки



не



менее



чем

 15×15

мм

 (

рис

. 92).

Длина



посадочных



поверхно

-

стей



соединительных



втулок

 (

бужей

),

выполненных



из



материала



с



прочностью



не



менее



основ

-

ного



материала



трубы

,

должна



составлять



не



менее

 2,5

диаметра



соединяемых



труб

  (

в



каждую



сторону



от



середины



втулки

);

толщина



стенки



в



среднем



сечении

 —

не



менее



полуторной



тол

-

щины



стенки



трубы

.

Люфт



в



месте



соединения



труб



нужно



оставлять



незначительным



и



зазор



между



трубами



и



втулкой

 —

не



более

 0,2

мм

.

При



телескопическом



соединении



труб



зазор



дол

-

жен



быть



не



более

 0,5

мм



на



длине

 200

мм



сопряжения

.

При



использовании



схемы



дельтаплана



без



поперечной



балки

 (

рис

. 93)

диаметры



и



сечения



боковых



балок



аппарата



следующие

: 45×1,5

мм

,

а



максимальный



шаг



крепления



расчалок



по



пе

-

редней



кромке

 2,5

м

.

Надо



помнить

,

что



при



уменьшении



длины



носовой



штанги



и



купольности



увеличиваются



усилия



в



тросах



расчалок

.

50

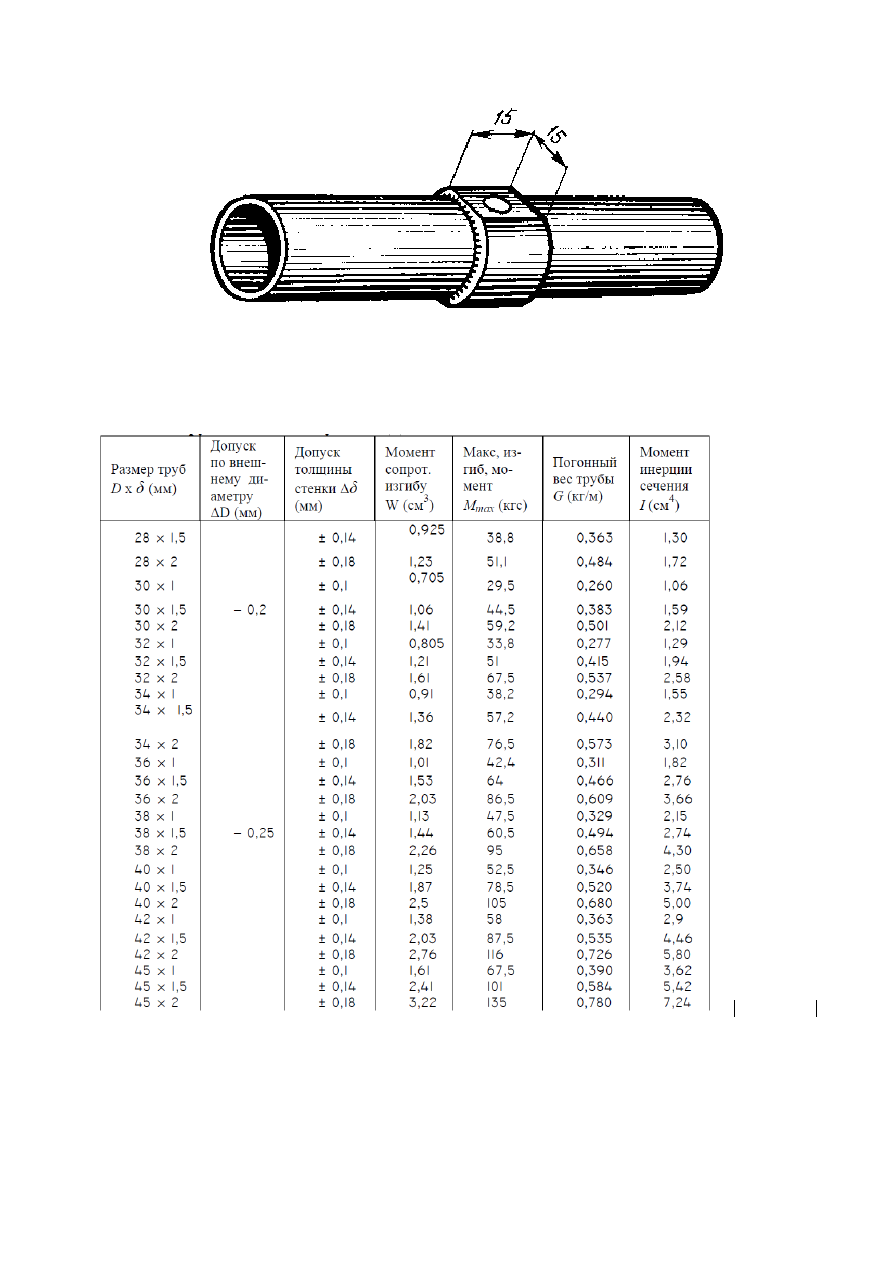

Рис

. 92.

Соединительная



втулка

 (

буж

)

с



пояском



Таблица



характеристик



труб



наиболее



распространенных



диаметров



из



материала



Д

16

Т



Трубы



холоднотянутые



из



Д

16

Т



ГОСТ

 18475–73



В



конструкцию



силового



каркаса



входят



носовой

,

боковые



и



центральный



узлы

.

Листовые



материалы



для



этих



узлов



высококачественны



и



пластичны

 (

например

, 30

ХГСА

,

ст

. 45,

нержа

-

веющая



сталь



и



т

.

п

.)

толщиной



не



менее

 1,5

мм



для



сталей



и



не



менее

 2,0

мм



для



алюминиевых



сплавов

.

Толщина



стальных



листовых



материалов

,

из



которых



выполняются



накладки



централь

-

ного



узла



при



разрезной



поперечине

,

и



вильчатых



деталей



боковых



узлов



не



менее

 2

мм

.

Необхо

-

димо

,

чтобы



ширина



перемычки



вокруг



отверстий



составляла



не



менее



полутора



диаметра



отвер

-

стия

.

Чистота



обработки



поверхностей



деталей



и



узлов



не



менее

 6-

го



класса

,

минимальный



ради

-



51

ус



перехода



сечения

 – 1,0

мм

.

Носовой



узел

,

две



примерные



схемы



которого



показаны



на



рис

. 94,

используется



для



соеди

-

нения



боковых



и



килевых



балок

.

В



качестве



крепежных



элементов



применяются



болты



Мб

,

кро

-

ме



болта



крепления



тросовых



растяжек

,

которые



крепятся



болтами



М

8.

Боковой



узел

,

две



примерные



схемы



которого



показаны



на



рис

. 95,

используется



для



соеди

-

нения



поперечной



балки



с



боковыми

.

В



качестве



соединительного



элемента



применяются



болты



М

8 (

поз

. 7).

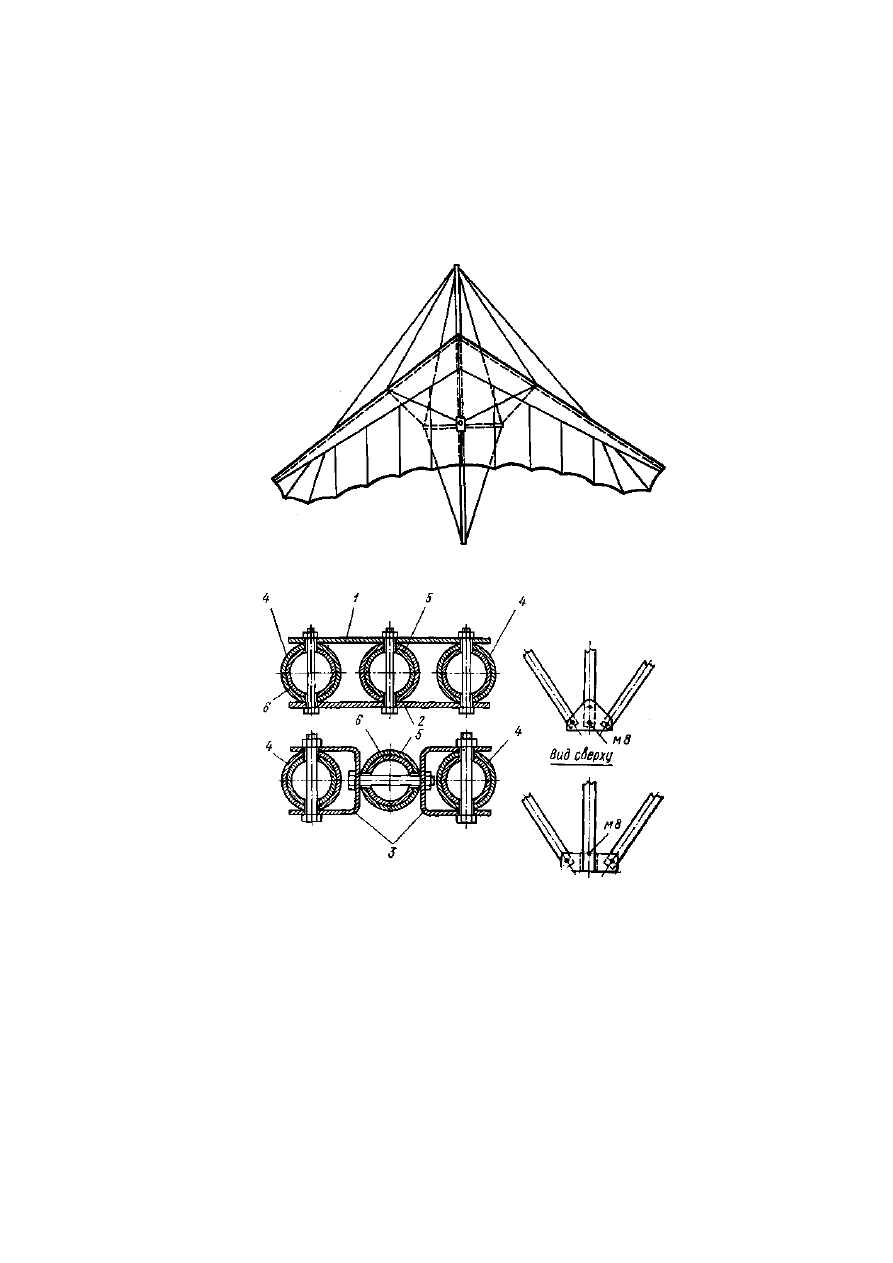

Рис

. 93.

Дельтаплан



без



поперечины





Рис

. 94.

Примерная



схема



носового



узла

:

1

—

верхняя



пластина

;

2

 —

нижняя



пластина

:

3

 —

гнутые



скобы

;

4

 —

боко

-

вые



трубы

 (

балки

);

5

 -

килевая



труба

 (

балка

);

6

 —

усиление

 (

втулка

)



Центральный



узел

,

две



примерные



схемы



которого



показаны



на



рис

. 96, 97,

используется



для



соединения



силового



каркаса



в



точке



пересечения



килевой



и



поперечной



балок



с



рулевой



трапе

-

цией



и



мачтой

.

В



качестве



соединительного



элемента



применяются



болты



М

8 (

поз

. 6).



52

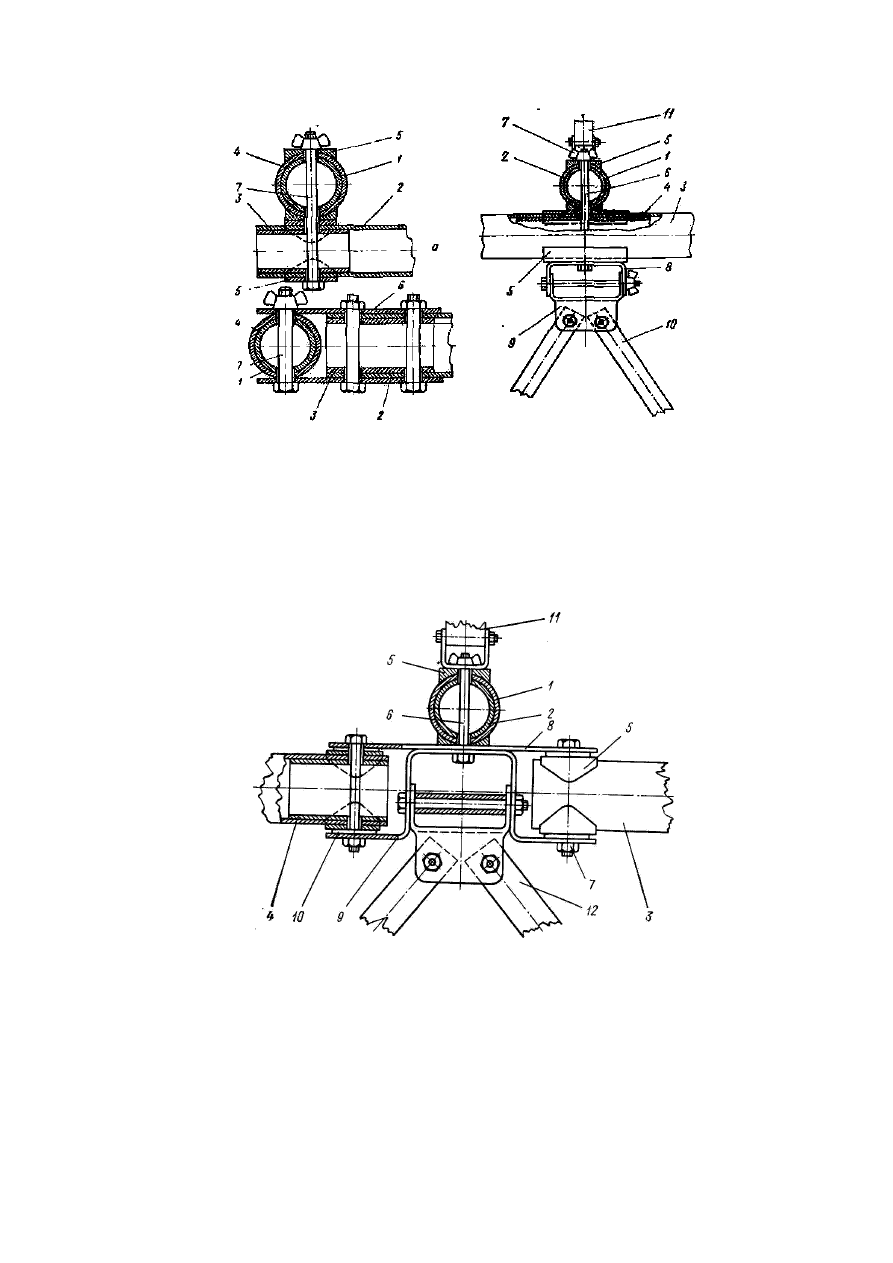

Рис

. 95.

Примерная



схема



бокового



узла

:

1

—

боковая



труба

;

2



—

поперечина

;

3, 4

—



усиление

 (

втулка

);

5

—

радиусная



шайба

;

6

 —

пластина

;

7

 —

болт



М

8

Рис

. 96.

Примерная



схема



нескладного



центрального



узла

:

1

—

килевая



труба

;

2

—

усиление



килевой



трубы

;

3

  —



поперечина

;

4

 —

усиление



поперечины

;

5

  —



радиусные



шайбы

,

6

  —



стяжной



болт



М

8;

7

 —

гайка

;

8

 —



гнутая



скоба

;

9

 —

крепежная



скоба



рулевой



тра

-

пеции

;

10

  —



боковая



стойка



рулевой



тра

-

пеции

;

11

 —



труба



мачты









Рис

. 97.

Примерная



схема



складного



центрального



узла

:

1

—

килевая



труба

;

2

—



усиление



килевой



трубы

;

3

—

поперечина

;

4

—

усиление



поперечины

;

5

—

радиусные



шайбы

;

6

—

стяжной



болт



М

8;

7

—

гайка

;

8

—

пластина

;

9

 —

гнутая



пластина

;

10

—

плоские



шайбы

;

11

—

труба



мачты

;

12

—

боковая



стойка



рулевой



трапеции





Рулевая



трапеция



должна



быть



выполнена



из



труб



сплавов



Д

16

Т

,

Д

16

М

,

АМГ

-5,

АМГ

-6,

Д

-1

и



других

,

близких



по



характеристикам

.

Трапеция



учебно

-

тренировочного



дельтаплана



изготовля

-

ется



из



более



мягких



труб

 (

Д

16

М

,

АМГ

-5,

АМГ

-6) (

рис

. 98).



53

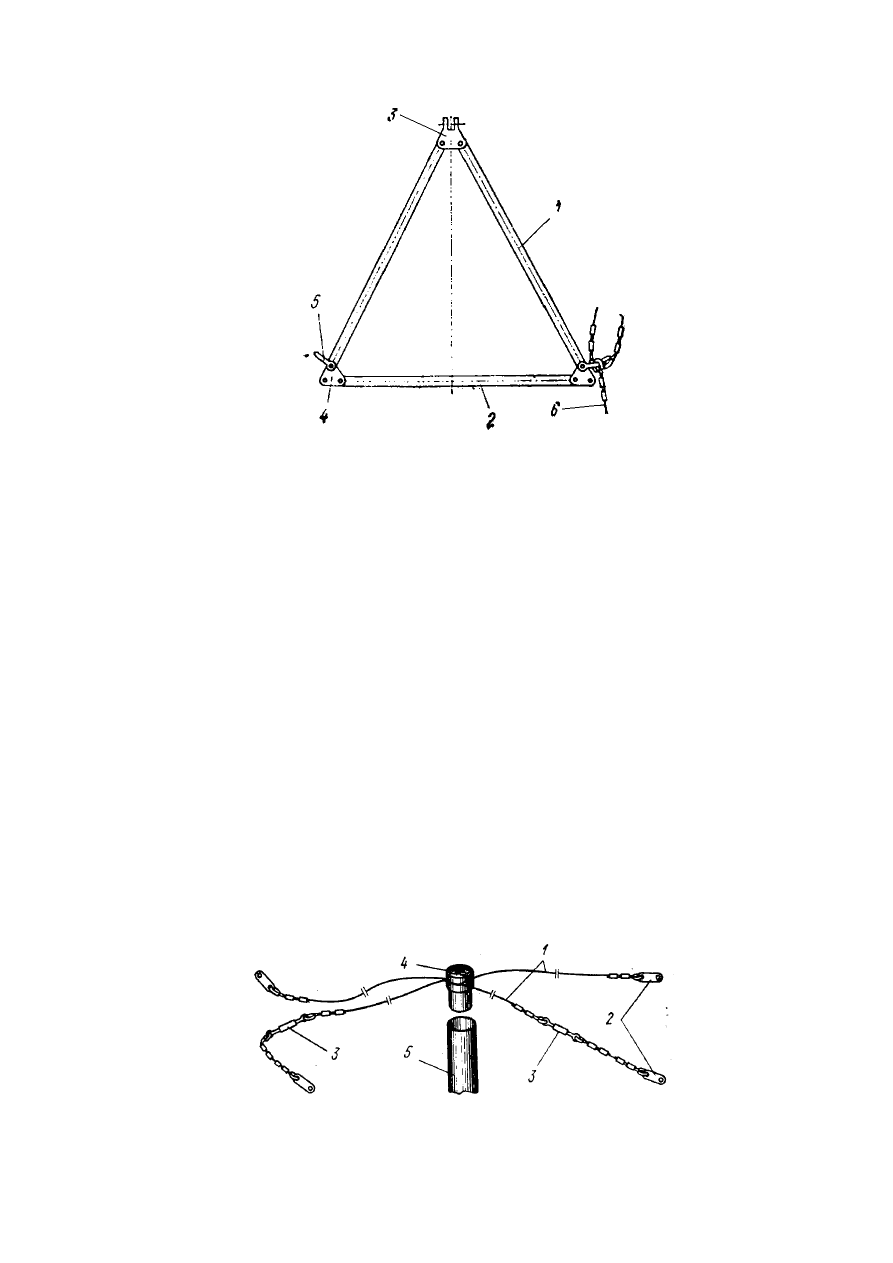

Рис

. 98.

Рулевая



трапеция

:

1

 —

боковая



стойка

;

2

  —



ручка



трапеции

;

3

  —



кронштейн



крепления



к



центральному



узлу

;

4

  —

соединительные



пластины

;

5

 —

скоба



заделки



нижних



растяжек

;

6

—

нижние



растяжка





Минимальные



диаметры



и



сечения



труб



трапеции

 28×1,5

или

 25×2,0

мм

.

Для



ручки



рулевой



трапеции



предпочтительны



трубы



с



толщиной



стенки

 2,0

мм

.

Высота



рулевой



трапеции



состав

-

ляет



не



менее

 1400

мм

,

ширина



не



менее

 1200

мм

;

минимальные



размеры



от



торцов



труб



до



от

-

верстий



не



менее

 15

мм

.

Для



сборки



рулевой



трапеции



необходимы

:

–

соединительные



пластины



из



сталей

 30

ХГСА

,

ст

. 45,

нержавеющей



стали



толщиной



не



менее



1,5

мм



или



алюминиевого



сплава



толщиной



не



менее

 2,0

мм

;

ширина



перемычки



вокруг



от

-

верстий



не



менее



одного



диаметра



отверстия

;

–

болты



диаметром

 6

мм

;

–

кронштейн



крепления



к



центральному



узлу

,

обеспечивающий



шарнирное



соединение



трапе

-

ции



к



каркасу



с



минимум



одной



степенью



свободы



в



плоскости



каркаса

;

–

скобы



для



крепления



нижних



тросовых



растяжек



с



сечением



не



менее

 25

мм

2

.

Мачта



изготовляется



из



тех



же



материалов



с



характеристиками



не



хуже

,

чем



у



сплава



Д

16

Т

.

Диаметры



и



сечения



трубы



мачты

—30×1,0

или

 25×1,5



мм

.



При



этом



длина



мачты



должна



быть



не



менее

 0,12

от



размаха



крыла



дельтаплана

;

минимальные



размеры



от



торцов



труб



до



осей



от

-

верстий



не



менее

 15

мм

 (

рис

. 99).

Нижние



тросовые



растяжки



изготовляются



из



троса

  (

стального



каната

) 7×7

или

 6×19,

диа

-

метром



не



менее

 2,5

мм

.

При



этом



боковые



растяжки



предпочтительно



делать



двойными



с



неза

-

висимой



заделкой



концов

.

На



передних



тросах



нужно



иметь



пластиковое



покрытие

,

не



мешаю

-

щее



контролю



заделки

 (

рис

. 100).

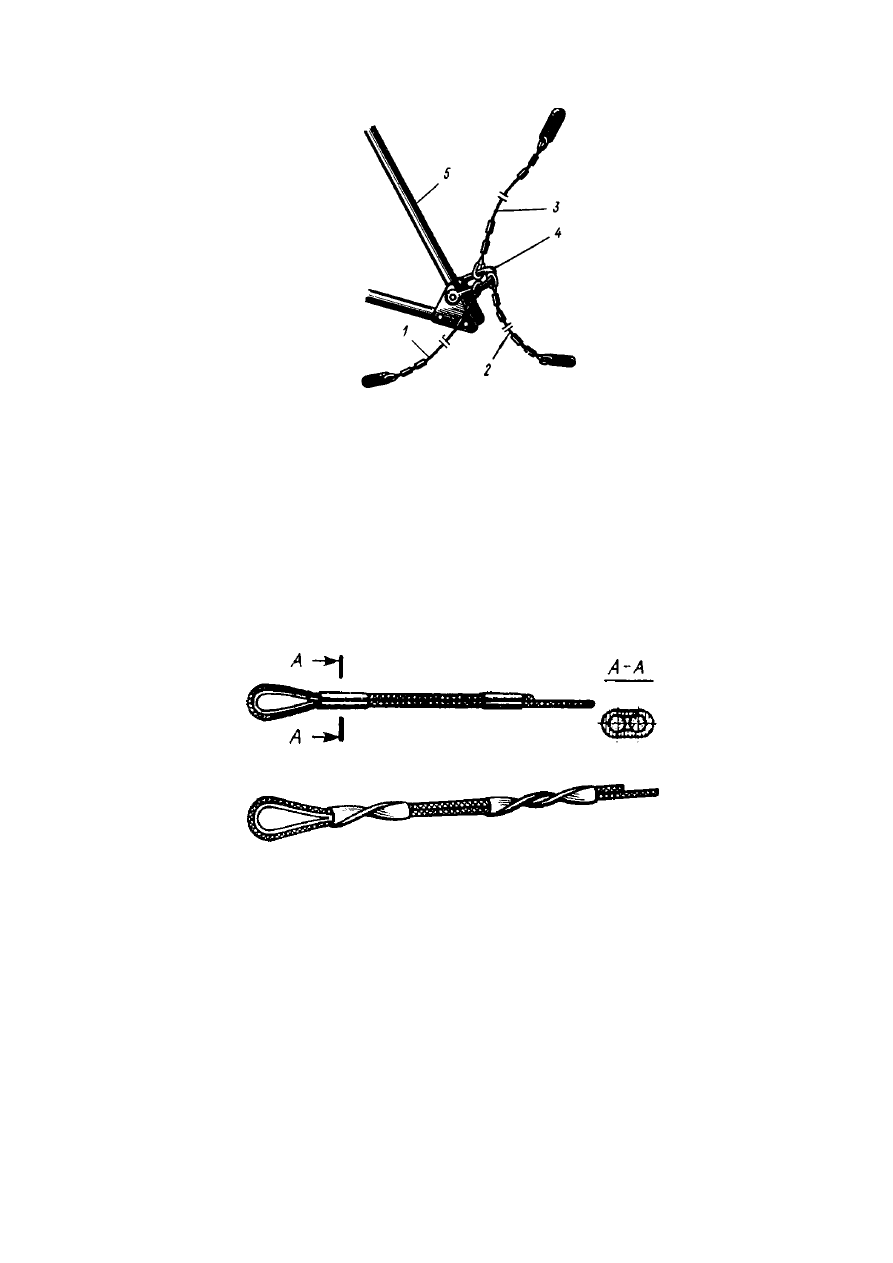

Рис

. 99.

Мачта



и



верхние



тросовые



растяжки

:

1

—

тросы



растяжек

;

2

 —

пластины



крепления



к



силовому



кар

-

касу

;

3

—

тендеры

;

4

—

законцовка



мачты

;

5

—

мачта







54



Рис

. 100.

Нижние



растяжки

:

1

 —

тросы



передних



растяжек

;

2

 —

тросы



боковых



растяжек

;

3

—

тросы



задних



растяжек

;

4

 —

скоба



крепления



растяжек



к



трапеции

;

5

—

боковая



стойка



трапеции





Следует



знать

,

что



чем



больше



проволок



в



тросе

 (

из



нержавеющей



стали



или



с



антикоррози

-

онным



покрытием

),

тем



он



мягче



и



прочнее

.

На



концах



растяжек



обязательно



наличие



коушей

.

При



использовании



желобчатых



коушей



необходимо



обеспечить



фиксацию



их



концов

.

Работа



тросов



должна



происходить



по



радиусу

 2÷3



мм

.

Не



допускается



работа



троса



или



заделки



на



из

-

лом

.

Заделку



тросов



нужно



производить



путем



обжатия



концов



тросов



трубочками



в



специальных



обкатных



или



обжимных



приспособлениях



либо



закручиванием



трубочек



вокруг



оси



на



угол



не



менее

 360° (

рис

. 101, 102).

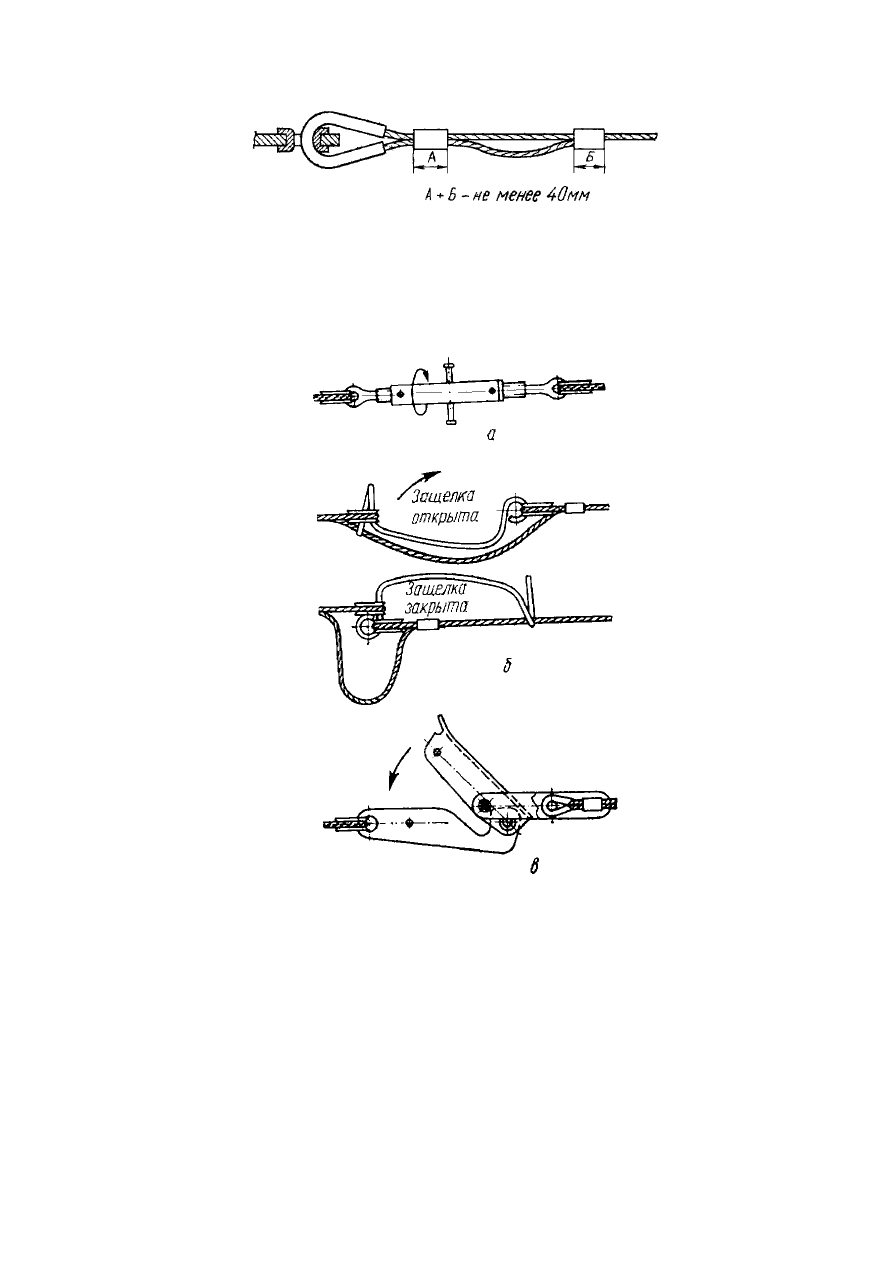

Рис

. 101.

Заделка



тросов



обжатием



трубочек





Рис

. 102.

Заделка



тросов



закручиванием



трубочек



Технологию



выполнения



заделки



необходимо



отработать



на



образцах



и



испытать



их

.

Допуск



за

-

делки



к



эксплуатации



дается



в



том



случае

,

если



ее



прочность



не



менее



прочности



самого



троса

.

В



качестве



заделки



необходимо



использовать



трубки



из



пластичных



материалов

 (

медь



и



ее



сплавы

,

нержавеющая



мягкая



сталь

)

с



внутренним



диаметром

,

равным



двум



диаметрам



троса

,

и



толщи

-

ной



стенки



не



менее

 0,8÷1,0

мм

.

Каждая



заделка



должна



состоять



из



двух



трубочек



общей



дли

-

ной



не



менее

 40

мм

;

концы



тросов



должны



выступать



из

-

под



трубки



на

 0,5÷1,0



мм

.

В



том



случае

,

если



концы



троса



скрыты



в



трубке

,

то



контроль



заделки



осуществляется



по



слабине



троса

,

остав

-

ленного



между



трубками

  (

рис

. 103).

Заделка



производится



для



каждого



троса



индивидуально

.

Использование



общей



заделки



для



двух



и



более



тросов



недопустимо

.

Нельзя



заплетать



тросы

,

паять



их

,

использовать



прижимные



приспособления

,

хомутики

,

а



также



обжимать



трубочки



уда

-

рами



молотка

.



55



Рис



.103.

Контрольная



петля



на



заделке





Верхние



тросовые



растяжки



следует



выполнять



из



троса



диаметром



не



менее

 2,2

мм

.

При



этом



требования



к



тросам



и



их



заделкам



такие



же

,

как



и



для



нижних



тросовых



растяжек

.

На



одном



или



двух



верхних



тросах



возможна



установка



приспособлений



для



их



натяжения

,

которые



должны



фиксироваться



и



исключать



ослабление



тросов



в



полете

.

Некоторые



типы



на

-

тяжных



устройств



показаны



на



рис

. 104.



Рис

. 104.

Некоторые



виды



натяжных



устройств

;

а

 -

тендер

;

б

 —

проволочная



защелка

:

в

—

замок



патефонного



типа



Натяжение



тросовых



растяжек



не



должно



вызывать



чрезмерной



деформации



труб



силового



каркаса

.

Допустим



люфт



рулевой



трапеции



из

-

за



слабого



натяжения



тросовых



растяжек



не



более



10

мм



в



районе



скоб



крепления



нижних



растяжек



к



рулевой



трапеции

,

Соединительные



и



крепежные



элементы



(

гайки

,

болты

)

изготовляются



из



высокопрочных



пластичных



материалов

 (30

ХГСА

,

ст

. 45, 40

ХНМА



и



т

.

п

.).

Соединительные



пластины



для



нижних



растяжек



по



толщине



должны



быть



не



менее

 1,8

мм

;

ширина



перемычки



вокруг



отверстий



не



менее

 5

мм

.

Для



верхних



растяжек



соответственно



не



менее

 1,5

и

 4

мм

.

Ми

-

нимально



допустимый



диаметр



контровочных



и



вспомогательных



болтов



каркаса

,

болтов



креп

-

ления



купола

 —

М

5.

Между



головкой



болта



и



его



стержнем



нельзя



допускать



резкого



перехода



сечения

 (

подреза

).

Минимальный



радиус



перехода

 0,5

мм

.

Болты



нужно



использовать



без



изги

-

бов

,

трещин

,

смятия



резьбы

.

Болты



изготовленные



самостоятельно

,

калить



запрещено

.

Купол

 (

рис

. 105)

изготовляется



из



ткани

,

непродуваемой



воздухом

,

заметно



не



поглощаю

-



56

щей



влагу



и



не



тянущейся



сильно



в



диагональном



направлении

.

Необходимо



использовать



для



купола



высокопрочную



синтетическую



ткань

,

например



каландрированный

 (

пропущенный



меж

-

ду



горячими



валками

)

лавсан

;

дакрон

;

прорезиненную



ткань



типа

 500-

Б

, 500-

А

;

ткань

 Ml34

и



т

.

п

.

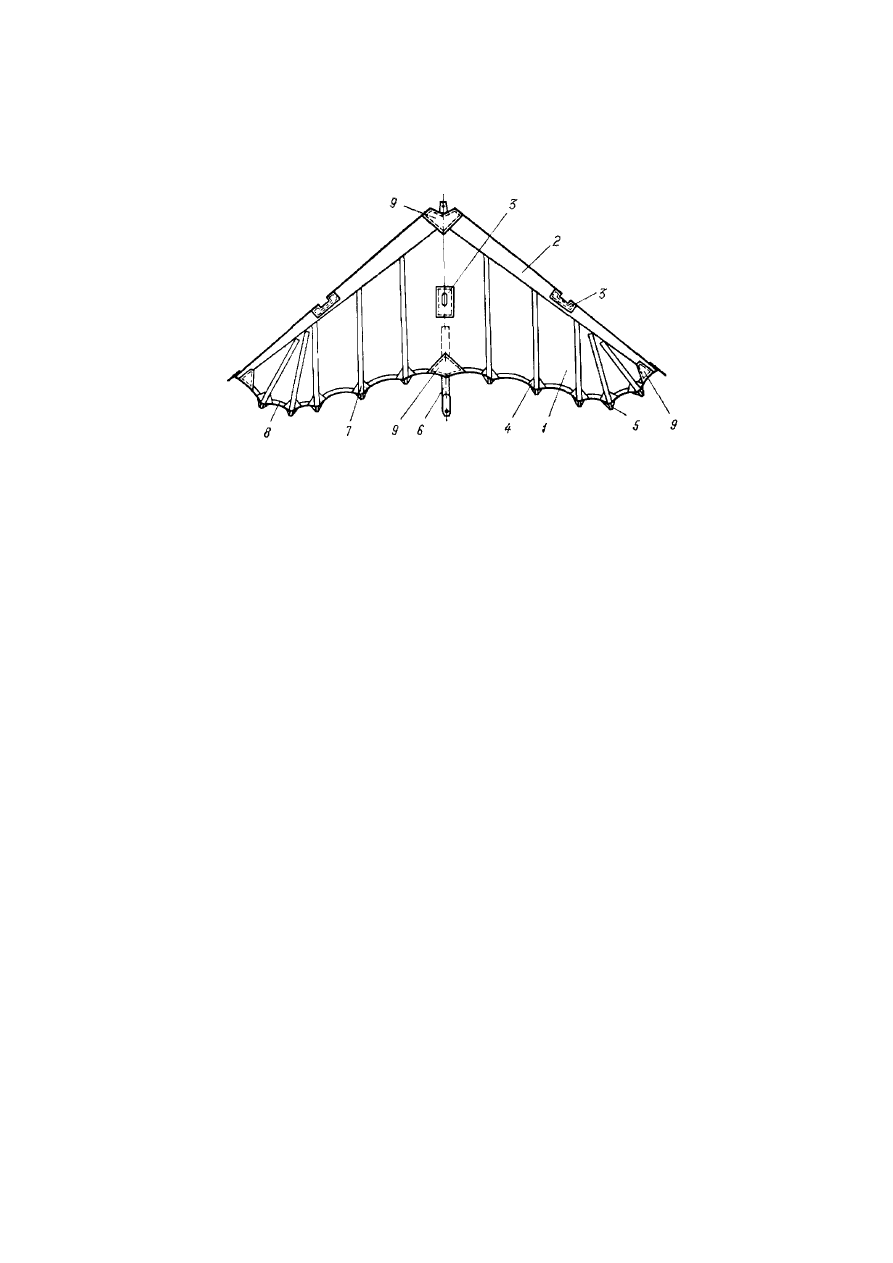

Рис

. 105.

Купол



дельтаплана

:

1—

полотнища



купола

; 2 —

боковой



карман

; 3—

усиление



центрального



выреза



под



мачту

;

боковые



узлы

; 4—

усиление



концов



латкарманов

; 5—

латы

; 6—

ки

-

левой



карман

; 7 —

латкарман

; 8 —

усиление



задней



кромки

; 9 —

усиление



зад

-

ней



кромки

; 9—

усиление



килевого



кармана

,

носового



узла



и



стыка



бокового



кармана



с



полотнищами



купола



Применение



ткани



типа



АЗТ

,

болонья



и



им



подобных



допустимо



только



для



дельтапланов



с



удлинением



до

 5

и



купольностью



не



менее

 1,5°.

Ресурс



таких



куполов



не



более



одного



года

.

Оптимальная



удельная



масса



тканей

 120—220

г

/

м

2

.

Недопустимо



применение



парашютной



ткани

,

пластиковой



пленки



или



какой

-

либо



случайной



ткани

.

Технология



тканых



материалов



состоит



в



том

,

что



отдельные



нити



скручиваются



и



пере

-

плетаются



под



прямым



углом

.

Пересекающиеся



нити



свободно



скользят



относительно



друг



друга

.

Увеличение



прочности



на



раздир



достигается



тем

,

что

,

когда



начинается



разрыв

,

отдель

-

ные



нитки



сдвигаются



и



усилие



распределяется



не



на



одну



нить

,

а



на



несколько

.

Любая



пропитка



материала



или



покрытие



уменьшают



эту



способность



к



деформации



и



прочность



на



раздир

.

Если



пропитка



необходима



для



уменьшения



воздухонепроницаемости

,

то



ее



следует



подбирать



дос

-

таточно



эластичную

,

сохраняющую



возможность



смещения



нитей



друг



относительно



друга

,

На



куполе



не



должно



быть



неусиленных



вырезов

,

отверстий

,

разрывов



и



порезов



ткани

,

расползаю

-

щихся



швов

,

заделок



элементов



крепления

.

Вырезы



под



узлы



каркаса

,

места



заделки



концов



кар

-

манов



и



элементов



крепления



купола



к



каркасу



необходимо



усиливать



накладками



из



ткани

.

Прочность



материала



усилений



должна



быть



не



ниже



прочности



основного



материала

,

а



для



тка

-

ней



типа



АЗТ

,

болонья



даже



выше

 (

или



усиления



должны



состоять



не



менее



чем



из



трех



слоев



ткани

).

Прочностные



характеристики



материала



для



карманов



должны



быть



не



ниже



характеристик



ткани



купола

.

Площадь



основных



усилений

 (

концов



килевого



и



бокового



карманов

,

отверстий



под



боковые



и



центральный



узлы

)

для



высокопрочных



материалов



составляет



не



менее

 1

дм

2

;

площадь



усиле

-

ния



латкарманов



не



менее

 0,3

дм

2

.

Для



тканей



типа



АЗТ



и



болонья



площадь



основных



усилений



не



менее

 3

дм

2

,

латкарманов

—

не



менее

 0,5

дм

2

.

Задняя



кромка



должна



быть



оплавлена



и



надежно



усилена

.

Усиление



задней



кромки



не



должно



ее



затягивать

,

а



также



приводить



к



появлению



морщин



и



складок

.

Ширина



усиления



не



менее

 15

мм

 (

рис

. 106,

а

).

Для



тканей



типа



АЗТ



и



болонья



усиление



задней



кромки



должно



состо

-

ять



не



менее



чем



из



трех



слоев



ткани

,

вырезанной



по



диагонали

;

ширина



усиления



не



менее

 30

мм

 (

рис

, 106,

б

).
