УЧИСЬ ЛЕТАТЬ НА ДЕЛЬТАПЛАНЕ (В.А. Жеглов, 1980 год) - часть 5

33

При



изменении



направления



вектора



скорости



дельтаплана



относительно



воздуха



V

,

без



изменения



его



величины

,

будет



меняться



скорость



и



направление



движения



дельтаплана



от

-

носительно



земли

 (

рис

. 60).

Рис

. 60.

Схема



полета



дельтаплана



в



заданном



направлении



под



углом



к



ветру



В



случае



полета



по



ветру



следует



учитывать

,

что



скорость



дельтаплана



относительно



земли



равна



сумме



воздушной



скорости



дельтаплана



V



и



скорости



ветра



W



(

рис

. 62).

Дельтаплан



Дельтаплан



Дельтаплан



двигается





двигается



двигается



от



склона



вдоль



склона



на



склон



Дельтаплан



Дельтаплан



сносит



на



летит



склон



вдоль



склона



Рис

. 61.

Влияние



скорости



дельтаплана



на



направление



его



движения



отно

-

сительно



земли



Рис

. 62.

Сложение



векторов



скоростей



дельтаплана



и



ветра

 (

при



полете



по



ветру

)



34



При



парении



близко



у



склонов



необходимо



учитывать



тот



факт

,

что



вблизи



поверхности



земли



происходит



торможение



воздушного



потока

,

и



концевые



части



крыла



дельтаплана



бу

-

дут



подвергаться



действию



разных



по



величине



и



направлению



потоков



воздуха

.

Поэтому



появляется



момент



М

кр

,



который



будет



стараться



накренить



дельтаплан



в



сторону



крыла

,

находящегося



ближе



к



склону

.

Иногда



этот



момент



бывает



настолько



велик

,

что



веса



спорт

-

смена



может



быть



недостаточно



для



устранения



возникшего



крена

 (

рис

. 63).

В



этом



случае



необходимо



набрать



скорость



и



сделать



энергичный



поворот



от



склона

.



При



ветре



подобная



ситуация



может



возникнуть

,

когда



выполняется



поворот



на



малой



высоте

 (

рис

. 64).





Действие



ветра

,

направленного



под



углом



к



горизонтальной



поверхности

,

изменяет



тра

-

екторию



полета



дельтаплана



в



вертикальной



плоскости

.

Примем



воздушную



скорость



дель

-

таплана



V



постоянной

.

Тогда



траектория



его



полета



будет



изменяться



только



под



действием



вектора



скорости



ветра



W

.



Рассмотрим



действие



скорости



ветра



при



изменении



только



ее



направления

 (

рис

. 65).

Из



рисунка



видно

,

что



при



горизонтальной



скорости



ветра



дельтаплан



имеет



угол



планирования



значительно



больший

,

чем



при



отсутствии



ветра

 (

рис

. 65,

а

).

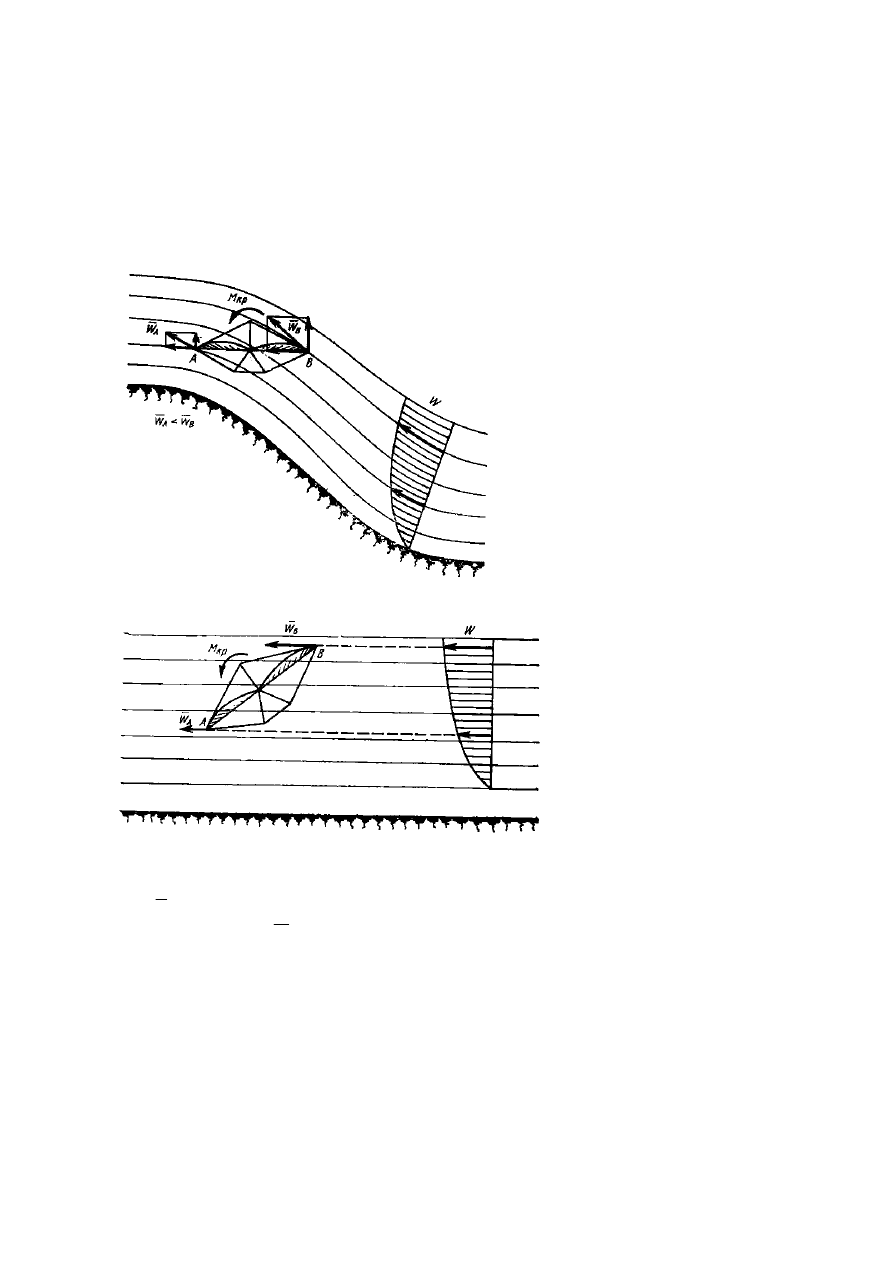

Рис

. 63.

Действие



ветра



на



дельтаплан

,

летящий



вблизи



склона



Рис

 64.

Действие



ветра



на



дель

-

таплан



при



повороте



на



ма

-

лой



высоте

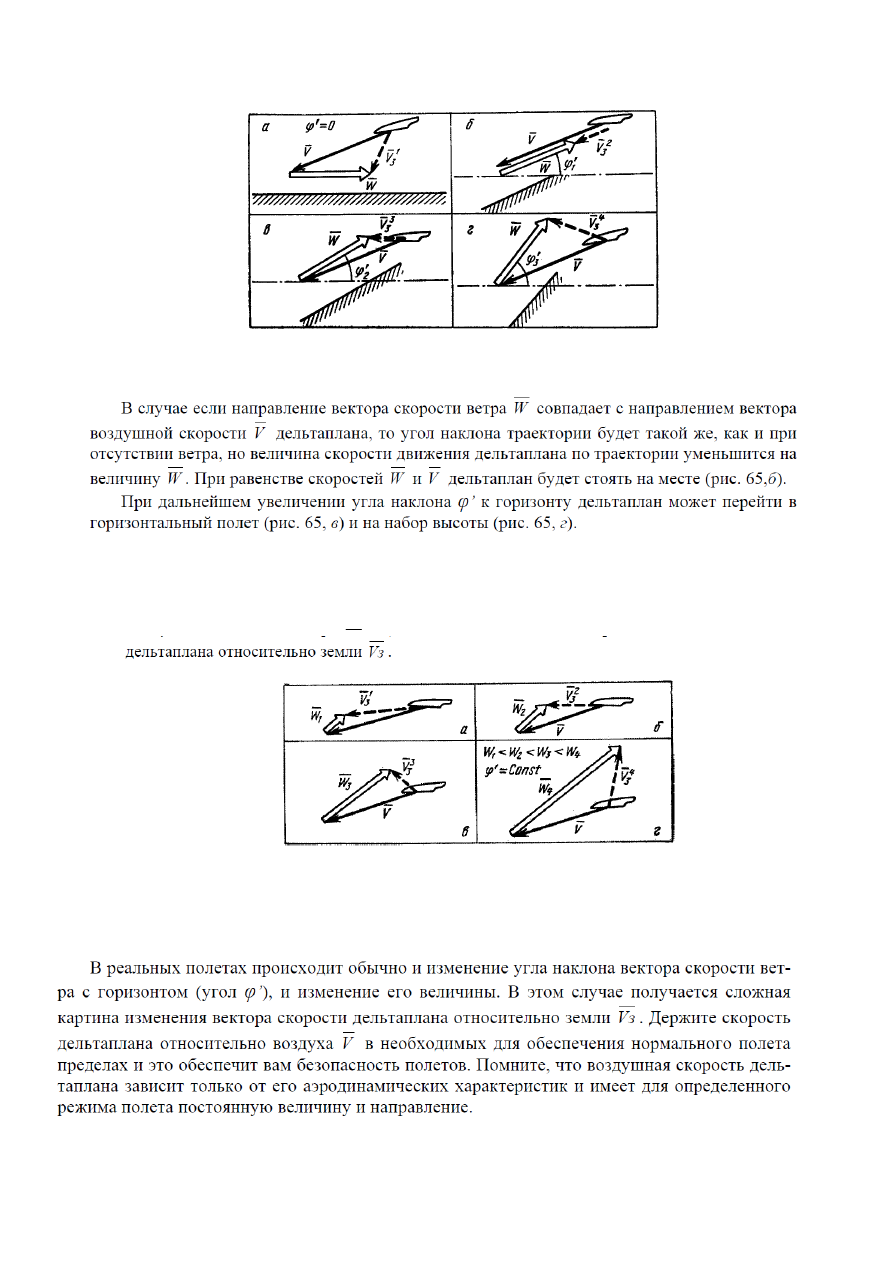

Рис

. 65.

Действие



ветра

,

направленного



под



углом



к



горизонтальной



поверхности

,

на



дельтаплан



Однако

,

как



было



отмечено



выше

,

на



траекторию



движения



дельтаплана



в



вертикальной



плоскости



влияет



не



только



угол



наклона



вектора



скорости



ветра

,

но



и



его



величина

 (

рис

. 66).

Из



рисунка



видно

,

как



по



мере



возрастания



величины



вектора



скорости



ветра

 (

при



постоян

-

ном



угле



его



наклона



с



горизонтом

)

изменяется



величина



и



направление



вектора



скорости



Рис

. 66.

Влияние



величины



скорости



ветра



на



полет



дельтаплана



Следует



помнить

,

что



при



уменьшении



угла



атаки



дельтаплана

  (

при



наличии



восходя

-

щих



потоков

)

он



может



перейти



на



углы



атаки

,

близкие



к



минимально



допустимым

 (

углам



флаттера

,

пикирования

),

хотя



относительно



земли



дельтаплан



будет



лететь



горизонтально



или



даже



с



набором



высоты

 (

рис

. 67

а

,

б

).

36

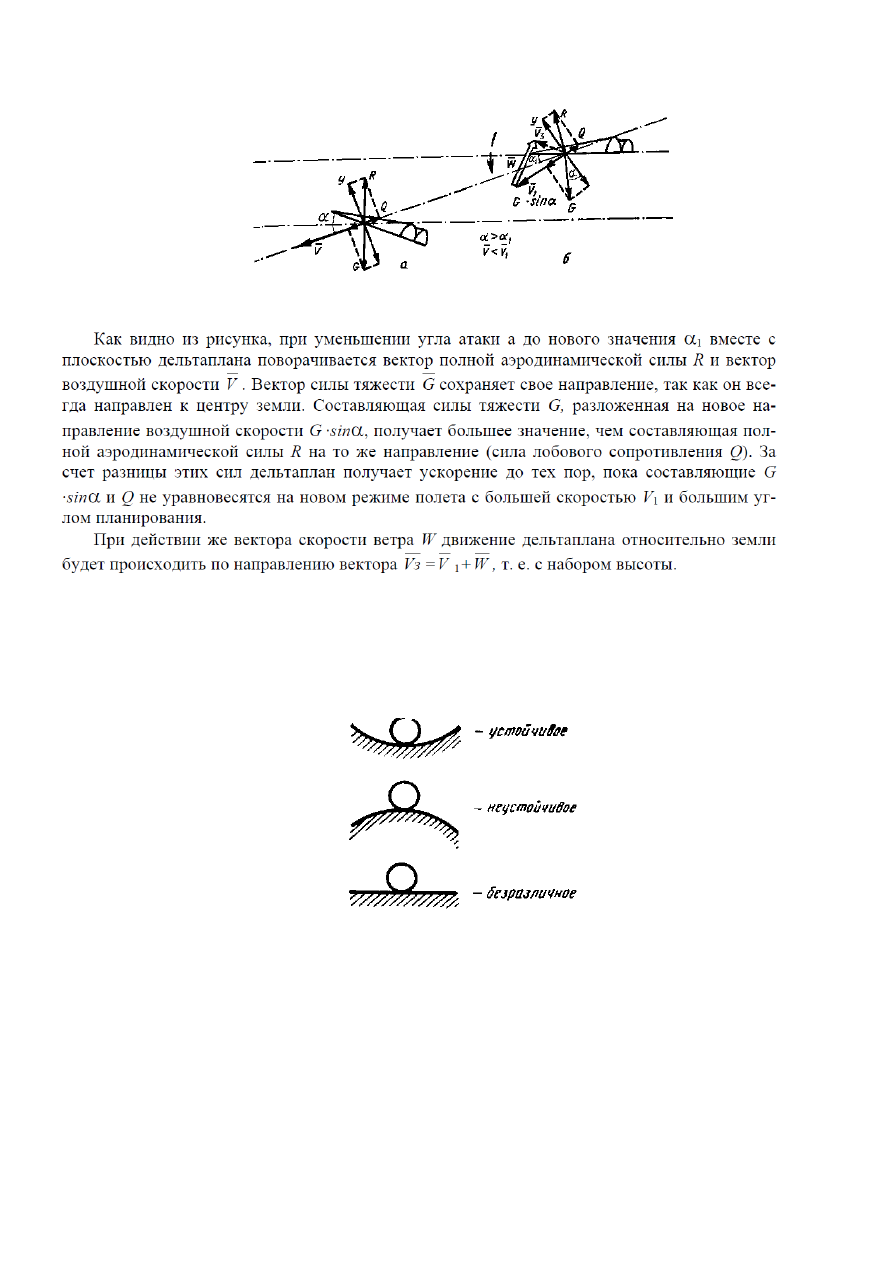

Рис

. 67.

Разложение



сил



при



изменении



угла



наклона



воздушной



скорости



дельтаплана



УСТОЙЧИВОСТЬ



И



УПРАВЛЯЕМОСТЬ



ДЕЛЬТАПЛАНА



Известно



три



вида



равновесия



тел

:

устойчивое

,

неустойчивое



и



безразличное

.

Примером



видов



равновесия



может



служить



поведение



шарика



на



поверхностях



различной



формы

 (

рис

.

68).

Рис

. 68.

Виды



устойчивости



Очевидно

,

что



дельтаплан



должен



обладать



устойчивым



равновесием



или



устойчиво

-

стью

.

В



противном



случае



дельтапланерист



вынужден



будет



постоянно

 «

бороться

»

с



аппара

-

том



за



сохранение



необходимого



режима



полета

.

Устойчивым



является



такой



дельтаплан

,

который



возвращается



к



исходному



режиму



по

-

лета



после



прекращения



действия



случайного



возмущения

,

вызвавшего



изменение



режима



полета

.

Под



управляемостью



понимают



способность



дельтаплана



соответствующим



образом



реагировать



изменением



режимов



и



траектории



полета



на



перемещение



пилота



относительно



рулевой



трапеции

.

Сопоставляя



понятия



устойчивости



и



управляемости



аппарата

,

можно



сделать



вывод

,

что



они



в



некоторой



степени



противоположны

.

Устойчивость



есть



способность



сохранять



задан

-

ный



режим



полета

,

а



управляемость

 –

изменять



его

.

Вместе



с



тем



между



этими



характеристи

-

ками



существует



тесная



связь

.

Она



заключается



в



том

,

что



с



повышением



устойчивости



дель

-

таплана



увеличиваются



управляющие



перемещения



пилота



и



нагрузки



на



рулевой



трапеции

.

В



то



же



время



управлять



дельтапланом

,

когда



перемещение



пилота



и



нагрузки



на



рулевой



трапеции



малы

,

тоже



трудно

.

Такое



управление



требует



от



пилота



большого



внимания

,

точ

-

ного



и



плавного



управления

.

Оптимальное



сочетание



устойчивости



и



управляемости



дельтаплана



позволяет



более



полно



использовать



его



летные



данные

,

а



также



повысить



безопасность



в



различных



услови

-

ях



полета

.

Для



рассмотрения



вопросов



устойчивости



и



управляемости



применяют



связанную



сис

-

тему



координат

 (

рис

. 69).

Рис

. 69

.

Система



связанных



осей



координат



38

Допустим

,

начало



системы



координат



находится



в



центре



тяжести

,

продольная



ось



Х



направ

-

лена



параллельно



корневой



хорде



крыла

,

поперечная



ось



Z



направлена



вдоль



размаха



крыла



и



перпендикулярна



к



оси



X,

путевая



ось



Y



перпендикулярна



к



первым



двум



осям

.

Устойчивость



и



управляемость



дельтаплана



относительно



оси



OZ



называется



продольной

,

относительно



оси



О

Y

—

путевой

,

относительно



оси



OX—

поперечной

.

Поперечная



и



путевая



ус

-

тойчивость



и



управляемость



тесно



связаны



между



собой

 (

так



как



изменение



одной



из



них



приво

-

дит



к



изменению



другой

),

поэтому



часто



принято



рассматривать



их



совместно



и



говорить



о



боко

-

вой



устойчивости



и



управляемости

.

Продольная



устойчивость



и



управляемость

.

Рассмотрим



устойчивость



дельтаплана



в



области



эксплуатационных



углов



атаки

.

Определим



силы



и



моменты

,

действующие



на



дельтаплан



в



продольном



направлении

.

Назо

-

вем



моменты

,

поднимающие



нос



дельтаплана

,

кабрирующими

,

а



моменты

,

вызывающие



опуска

-

ние



носа

,

пикирующими

.

В



прямолинейном



установившемся



полете



на



дельтаплан



действует



полная



аэродинамиче

-

ская



сила



R,

приложенная



в



центре



давления

 (

ЦД

),

и



сила



тяжести

,

приложенная



в



центре



тяже

-

сти

 (

ЦТ

).

Способность



сохранять



равновесие



в



полете



проявляется



следующим



образом

.

Пусть

,

на

-

пример

,

при



полете



в



неспокойной



атмосфере



вследствие



порыва



ветра



дельтаплан



был



выведен



из



равновесия

 (

увеличился



угол



атаки

) (

рис

. 70).

Рис

. 70.

К



вопросу



о



продольной



устойчивости



При



увеличении



угла



атаки



на



концевых



частях



купола



появляется



положительное



прираще

-

ние



аэродинамической



силы



∆

R

.

Возникает



пикирующий



момент

,

равный



∆

Ra

,

который



возвращает



дельтаплан



на



исходный



угол



атаки

.

Аналогично



проявляется



продольная



устойчивость



и



при



уменьшении



угла



атаки

.

Очевидно

,

что



чем



меньше



угол



при



вершине



каркаса

 (

т

.

е

.

большое



плечо



а

)

и



чем



больше



площадь



концевых



частей



купола



дельтаплана

,

тем



больше



момент



∆

Ra



и



тем



эффективнее



его



действие

,

направленное



на



обеспечение



устойчивости

.

Увеличение



геометрической



крутки



также



способствует



улучшению



устойчивости



по



углу



атаки

.

Рассмотрим



положение



ЦД



крыла



дельтаплана



на



малых



углах



атаки

.

На



малых



углах



атаки



давление



по



профилю



перераспределяется



таким



образом

,

что



ЦД



может



смещаться



назад

,

что



приводит



к



появлению



пикирующего



момента

,

т

.

е

.

происходит



затягивание



в



пикирование

.

Смещение



ЦД



назад



на



малых



α



свойственно



для



обычных

 (

неустойчивых

)

профилей

.

Отри

-

цательная



геометрическая



крутка



препятствует



этому



явлению

 (

но



не



всегда



в



полной



мере

).

По

-

этому



для



обеспечения



устойчивости



дельтаплана



по



углу



атаки

 (

в



диапазоне



эксплуатационных



углов



атаки

)

применяют



устойчивые



профили

,

т

.

е

.

такие

,

у



которых



ЦД



при



уменьшении



угла



атаки



не



смещается



назад

.

Таким



свойством

,

например

,

обладают

 S-

образные



профили

.

Они



при

-

39

меняются



в



корневой



части



крыла



дельтаплана

,

так



как



на



малых



углах



атаки



для



крыла



с



отрица

-

тельной



геометрической



круткой



основное



силовое



аэродинамическое



воздействие



приходится



на



центральную



часть



крыла

.

В



отличие



от



жесткого



крыла



гибкое



крыло



может



значительно



менять



свою



форму



в



зави

-

симости



от



распределения



воздушной



нагрузки



на



крыло

.

В



большой



степени



изменение



формы



зависит



от



характеристики



ткани

 (

жесткости

,

удлинения



по



основным



направлениям



и



по



диаго

-

нали



и



др

.):

чем



больше



тянется



ткань

,

тем



больше



изменяется



форма

.

Форма



гибкого



крыла



за

-

висит



от



нагрузки



на



ткань

:

чем



меньше



купольность

,

тем



больше



нагрузка



и



тем



значительнее



влияют



характеристики



ткани



на



изменение



формы



крыла

.

Значительное



изменение



формы



гибкого



крыла



может



привести



к



ухудшению



характеристи

-

ки



устойчивости



и



управляемости



дельтаплана

.

Для



материалов



типа



болонья



и



АЗТ



следует



также



учитывать



сильную



зависимость



характе

-

ристик



ткани



от



влажности

,

поэтому



очевидна



невозможность



их



применения



на



дельтапланах



с



малой



купольностью

.

При



попадании



дельтаплана



на



углы



атаки

,

близкие



к



нулю

,

или



при



разгрузке



крыла

 (

n

y

<1)

может



произойти



потеря



формы



гибкого



крыла

.

Потеря



формы



может



сопровождаться



интенсив

-

ным



волнообразным



движением



поверхности



купола

.

Если



по



всей



поверхности



купола



дельта

-

плана



проходят



профилированные



латы

,

то



волнообразного



движения



может



и



не



быть



и



форма



профиля



крыла



практически



не



меняется

,

однако



потеря



формы



всего



гибкого



крыла



состоит



в



том

,

что



крыло



теряет



отрицательную



геометрическую



крутку

.

Потеря



формы



гибкого



крыла



может



привести



к



затягиванию



в



пикирование

,

поэтому



каж

-

дый



дельтаплан



должен



быть



оборудован



дополнительными



антипикирующими



устройствами

,

которые



возвращали



бы



его



в



исходное



состояние



горизонтального



полета

,

либо



его



конструкция



должна



обеспечивать



самостоятельный



выход



из



пикирования

.

Способность



аппарата



к



само

-

стоятельному



выходу



из



пикирования



является



основным



признаком



его



устойчивости



по



углу



атаки

.

Одной



из



отличительных



особенностей



дельтаплана



является



низкое



расположение



центра



тяжести

,

чем



ниже



ЦТ

,

тем



более



устойчив



дельтаплан

.

Данное



явление



относится



как



к



про

-

дольной

,

так



и



к



поперечной



устойчивости

.

С



ростом



скорости



существенное



значение



на



величину



пикирующего



момента



может



ока

-

зать



сопротивление



пилота

.

Так

,

переход



из



горизонтального



положения



в



вертикальное



приво

-

дит



к



возрастанию



пикирующего



момента

 (

рис

. 71).

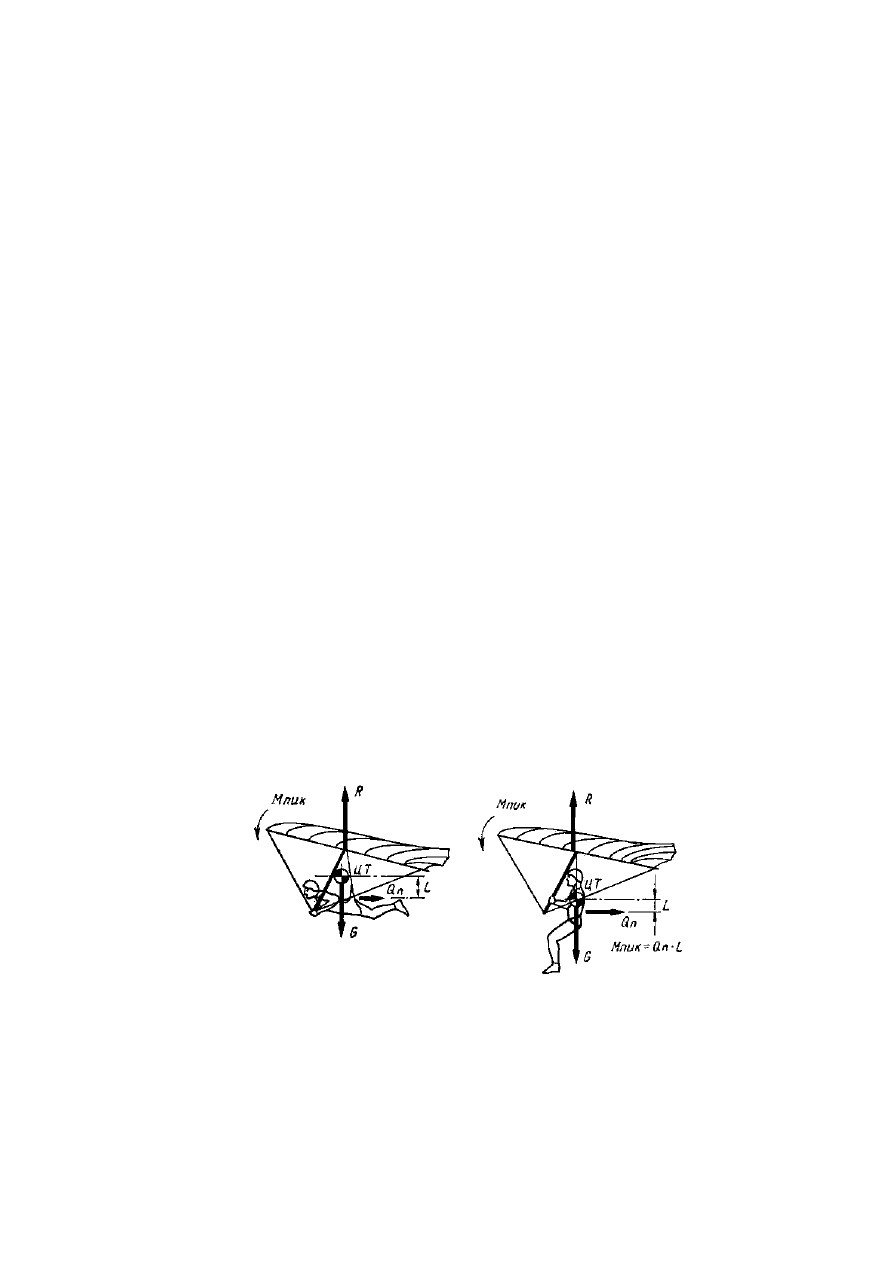

Рис

. 71.

Влияние



воздушного



сопротивления



пилота



на



образование



пикирующего



момента



Основными



критериями



продольной



устойчивости



и



балансировки



являются



следующие

:

-

способность



дельтаплана



летать



с

 «

брошенной

»

ручкой



рулевой



трапеции

 (

т

.

е

.

при



отсутствии



усилия



на



ручку

);

-

при



изменении



скорости



полета



должно



возникать



усилие



на



ручке



управления

,

препятствующее



этому



изменению



скорости

;

-

способность



дельтаплана



сохранять



и



возвращаться



к



определенной



скорости

,

рав

-

ной



скорости



полета



с

 «

брошенной

»

ручкой

.



40

Продольная



устойчивость



по



углу



атаки



повышается



вследствие



следующих



факторов

:

-

увеличения



стреловидности



крыла

 (

уменьшения



угла



при



вершине



каркаса

)

при



наличии



отрицательной



геометрической



крутки

;

-

увеличения



отрицательной



геометрической



крутки



при



наличии



стреловидности

;

-

увеличения



удлинения



стреловидного



крыла

;

-

уменьшения



сужения



стреловидного



крыла

;

-

увеличения



S

-

образности



килевого



кармана

.

Продольное



управление



дельтапланом



производится



перемещением



веса



пилота

,

а



значит

,

и



общего



центра



тяжести

,

вперед



или



назад

.

Пусть

,

например

,

пилот



пожелал



увеличить



угол



атаки



и



переместил



свое



тело



назад

.

Центр



тяжести



сместился



назад

 (

рис

. 72),

силы



G



и



R



создали



каб

-

рирующий



момент

,

и



дельтаплан



начал



увеличивать



угол



атаки



α

.

Это



увеличение



угла



атаки



со

-

провождается

,

как



было



указано



выше

,

появлением

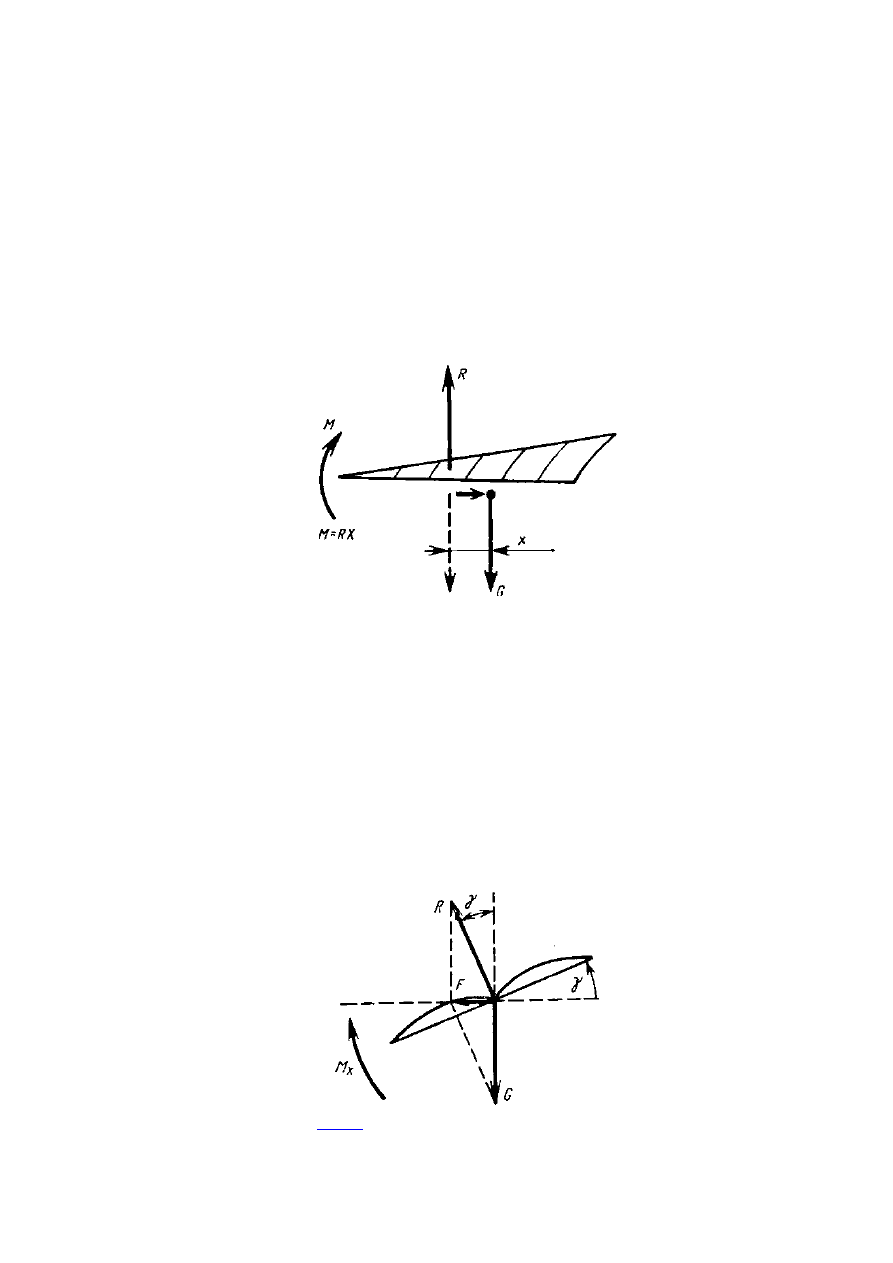

Рис

. 72.

Появление



управляющего



момента



при



изменении



положения



ЦТ

 (

продольное



управление

)

приращения



аэродинамической



силы



∆

R

,

которая



создает



момент



M=

∆

Ra.



Когда



кабрирую

-

щий



момент



уравновесится



моментом



М

,



дельтаплан



прекратит



дальнейшее



увеличение



угла



ата

-

ки



и



полетит



на



новом



установившемся



режиме

.

При



этом



на



ручке



рулевой



трапеции



будет



ощущаться



определенная



нагрузка

.

Аналогично



при



перемещении



пилота



вперед



происходит



пе

-

ревод



дельтаплана



на



меньшие



углы



атаки

 (

на



режим



большой



скорости

).

Боковая



устойчивость



и



управляемость



дельтаплана



Поперечная



устойчивость

.



Под



поперечной



устойчивостью



понимается



способность



дель

-

таплана



устранять



возникающий



в



полете



крен



или



сохранять



полет



с



заданным



углом



крена

.

Допустим

,

дельтаплан



накренился



на



угол



γ

,



при



этом



полная



аэродинамическая



сила



откло

-

нится



от



вертикали



на



тот



же



угол

.

При



сложении



с



силой



тяжести



G



она



даст



равнодействую

-

щую



силу



F

 (

рис

. 73).



Рис

. 73

.

Объяснение



поперечной



устойчивости



Под



действием



силы

 F,

которая



в



начальный



момент



никакой



другой



силой



не



уравновешена

,

дельтаплан



будет



скользить



на



крыло



в



сторону



крена

.
