САМОДЕЛЬНАЯ ЭЛЕКТРИФИЦИРОВАННАЯ СТЕННАЯ ГАЗЕТА

По вечерам в темнеющем небе нашей столицы над зданием редакции газеты «Известия» вспыхивает яркая надпись. Двумя сверкающими лентами бегут строчки, составленные из горящих электрических лампочек. Они рассказывают

о вышедшей книге, о новой кинокартине и других интересных новостях. Огненные слова уходят в темноту, уступая место новым буквам и словам.

По примеру этой световой рекламы можно сделать красивую электрифицированную стенную газету (рис.1).

Все части стенной газеты размещают на большом листе фанеры. Он может быть любой величины. Наиболее удобные размеры указаны на рисунке 1, где весь чертеж сделан в масштабе 1 : 10.

Статьи, заметки и рисунки размещены на листе красивой цветной бумаги, которая наклеивается на среднюю часть фанерного щита. Верх щита украшен фигурным карнизом. Его выпиливают из фанеры лобзиком. С обратной стороны карниза установлена небольшая лампочка (рис. 1 — вид сбоку). В центре его — пятиконечная звезда, средняя часть которой выпиливается так, чтобы осталась лишь тоненькая полоска ее контура. В этот вырез вставлено красное стекло. Когда включают лампочку, звезда загорается красным светом.

В нижней части щита помещается удлиненный ящичек. В его рамке устанавливаются шесть диапозитивов. Они в соответствии с текстом газеты могут быть посвящены годовщине великих исторических событий или отражать дела и жизнь школы, пионерской организации. За диапозитивами размещены шесть разноцветных лампочек. Когда они горят, изображения на стеклышках хорошо видны.

По бокам щита наложены две планочки —

П1, П2 — толщиной 1 — 1,5 сантиметра. Форма их показана на рисунке 1. Каждая планочка укреплена с обратной стороны щита небольшими шурупами.

На нижнюю, утолщенную часть этих планочек как раз и накладывается удлиненная рамочка с шестью диапозитивами *. Планочки как бы отодвигают рамку от щита и позволяют установить патроны с лампочками для освещения диапозитивов.

Электрический ток для питания лампочек подается от понижающего трансформатора, установленного на 4 вольта.

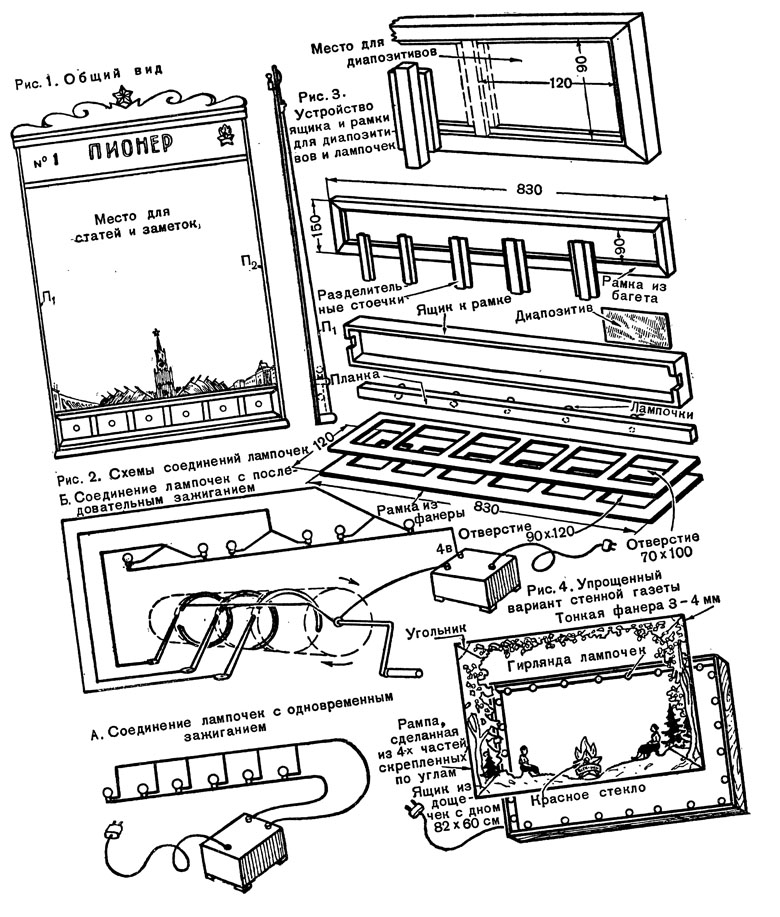

Как соединить лампочки между собой и с трансформатором, показано на схемах (рис. 2). Можно сделать так, что все шесть лампочек загорятся одновременно. Устраивают также последовательное зажигание лампочек, как во многих световых рекламах. Первый случай показан на схеме А, а второй — на схеме Б. При последовательном зажигании лампочек необходим специальный переключатель с тремя щетками и деревянным вращающимся барабанчиком, в углублениях которого вделаны медные полоски разной длины. Когда барабанчик вращается, полоски в разное время подходят к щеткам и зажигают лампочки одну за другой.

Подробно устройство такого переключателя описано на странице 43, где барабанчик вращает самодельный электродвигатель.

Рекомендуем сначала сделать щит с постоянно горящими лампочками. Лампочки или диапозитивы окрасьте в различные цвета. Рамку для диапозитивов можно сделать из золоченого багета, а все деревянные части стенной газеты покрасить морилкой и отлакировать.

Стеклянные диапозитивы заменяют рисунками, сделанными на папиросной бумаге. В этом случае бумага наклеивается на старый негодный негатив размером 9Х 12 сантиметров. С негатива предварительно теплой водой смывают желатиновый слой. Клеем смазываются лишь края папиросной бумажки, которые затем и наклеиваются на стекло. Когда клей высохнет, бумажка плотно пристанет к стеклу и на ней можно рисовать цветными карандашами или акварельными красками.

Диапозитивы друг от друга отделяются небольшими перегородками с пазами. Части рамки, ее устройство и сборка показаны отдельно на рисунке 3. Готовая рамка привинчивается двумя шурупами по краям (рис.1) к боковым планочкам фанерного щита. На верхней крышке ящика-рамки с диапозитивами можно* дополнительно установить

3 — 4 лампочки. Чтобы они не были видны, их закрывают панорамой, вырезанной из толстого картона или тонкой фанеры. На рисунках 1 и 2, где показан общий вид газеты, хорошо видна такая панорама. На одной стороне ее изображен Московский Кремль, а на противоположной стороне — здание и плотина гидроэлектростанции. Окна зданий и пространства между быками плотины тщательно вырезаны или выпилены лобзиком и заклеены с обратной стороны цветной прозрачной бумагой. Если зажечь лампочки за панорамой, она очень украсит весь щит газеты.

Электрифицированную стенную газету следует делать в таком порядке:

1. Разобраться в рисунках и чертежах.

2. Уяснить схему соединений трансформатора с лампочками.

3. Заготовить и отшлифовать стеклянной бумагой фанерный щит.

4. Распланировать щит, наметив место для листа с текстом, положение ящика с диапо-
зитивами, размещение лампочек, верхнего карниза и боковых плацочек.

5. Сделать из фанеры или багета рамку для диапозитивов и ящичек к ней и выпилить карниз. Выстругать боковые планочки и дощечку для нижней части щита.

6. Установить патрончики для лампочек.

7. Сделать проводку тонким изолированным проводом по схеме (рис. 2) на обратной стороне фанерного щита.

8. Испытать, горят ли все лампочки, и устранить недочеты и неполадки.

9. Изготовить в фотокружке диапозитивы или нарисовать картинки на папиросной бумаге, наклеенной на стекло.

10. Вставить диапозитивы в раму, подложить с обратной стороны каждого из них папиросную бумажку для рассеивания света лампочки. Закрепить каждый диапозитив небольшими гвоздиками.

11. Установить ящичек и рамку с диапозитивами на щите.

12. Покрасить и полакировать все части из дерева. Наклеить очередной лист стенной газеты. Приделать на верху щита с обратной стороны две железные петельки, для того чтобы щит можно было повесить на стену. Включить в сеть трансформатор и подключить к нему два выходных провода. Ток больше чем 4 вольта давать нельзя — лампочки могут перегореть.

Щит газеты с постоянно горящими лампочками готов. Теперь можно сделать второй вариант с последовательным зажиганием лампочек.

Диапозитивы и рисунки меняют вместе с новым номером газеты.

На рисунке 4 показан упрощенный вариант стенгазеты. Устройство ее ясно из рисунка. Здесь можно использовать гирлянду разноцветных лампочек для новогодней елки. Гирлянда включается в штепсельную розетку осветительной сети.
