САМОДЕЛЬНЫЙ ЭЛЕКТРИФИЦИРОВАННЫЙ ЧЕРНИЛЬНЫЙ ПРИБОР

Вы подошли к своему письменному столу и замерли от неожиданности! Тетради и книги залиты чернилами. Чернильница стояла на столе, и достаточно было ее случайно толкнуть, чтобы она опрокинулась.

А ведь можно этого избежать, если своими руками сделать такой чернильный прибор, в котором любая чернильница будет устойчива. Если прибор украсить рисунками и лампочками, получится не только полезная, но и красивая самоделка.

Такой чернильный прибор можно подарить родным, учителю, вожатому или товарищу.

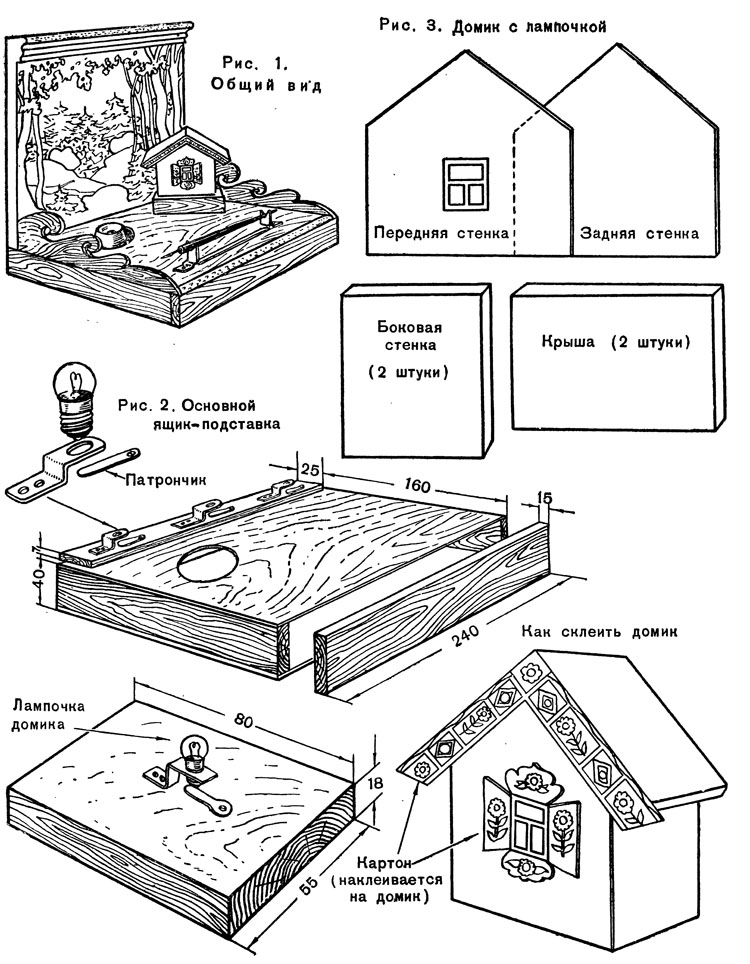

Общий вид чернильного прибора показан на рисунке 1. Его вид и устройство можно изменить по своему вкусу.

Основанием прибора служит широкий деревянный ящичек. В нем помещается чернильница и батарейка от карманного фонаря. Чернильница стоит на дне ящика, а ее верхняя часть немного выступает из крышки. Рядом виден сказочный домик на фоне красивого пейзажа.

У переднего края чернильного прибора вы видите две подставки для ручки с пером. Подставки сделаны так, что если на них положить ручку, то они опустятся и все лампочки прибора загорятся. Пейзаж, нарисованный на задней дощечке, озарится светом, а в окошке домика появится огонек.

Сняли ручку с подставок — и огоньки погасли. Вы догадались, наверно, что подставки служат здесь выключателем электрического тока, который дает батарейка, помещенная в ящичке.

Чтобы сделать самому такой прибор, надо иметь чернильницу любой формы, батарейку от карманного фонаря, несколько маленьких лампочек, небольшой моток тонкого провода в изоляции, немного мелких гвоздиков,

небольших шурупчиков, обрезки тонкой меди или жести.

Заготовьте также несколько сосновых дощечек, деревянных планочек и небольших обрезков фанеры. Дощечки и планочки следует тщательно выстругать рубанком и хорошо отшлифовать стеклянной шкуркой.

Из инструментов понадобятся: лобзик, рубанок, плоский и круглый напильники, молоток, отвертка и шило. Хорошо иметь небольшую дрель и сверло по металлу толщиной с обыкновенный карандаш. Они понадобятся, когда мы начнем делать патрончики для лампочек. Не забудьте приготовить линейку и хорошо отточенный карандаш для разметки деталей прибора, акварельные краски и немного бесцветного спиртового лака. Можно также выжечь рисунок электровыжигателем. Как его устроить, рассказано на 50-й странице этой книжки.

Рекомендуем делать этот прибор в следующем порядке.

Прежде всего надо сделать ящичек для основания прибора. Его стенки собираются из тоненьких деревянных планочек.

Дно и крышка ящичка выпиливаются из толстой фанеры, по указанным размерам (рис. 2). Перед тем как .окончательно собрать ящик, необходимо распланировать дно и крышку, наметив положение и точное место каждой детали прибора. Поставьте чернильницу на дно ящика, согласно рисункам 1 и 2, и, определив место, где она будет закреплена, обведите карандашом ее донышко. Затем на крышке ящика наметьте циркулем окружность для горлышка чернильницы. Выпилите лобзиком отверстие по контурам этой окружности. Еще раз примерьте, соответствуют ли стены ящика и отверстие крышки положению чернильницы. Верх чернильницы должен несколько выступать над поверхностью крышки ящичка.

По размерам, данным на рисунке 3, выпилите из тонкой фанеры стенки и крышу домика. Сделайте из толстой дощечки донышко и установите на нем патрон с лампочкой. В передней стенке домика выпилите окошечко и приклейте с внутренней стороны небольшой кусочек папиросной бумажки, окрашенной в оранжевый цвет. Проверьте, горит ли лампочка; после этого все части домика склейте. Два провода от патрона выведите через отверстие в задней стенке. На крыше ящичка прибора определите место, где будет стоять домик.

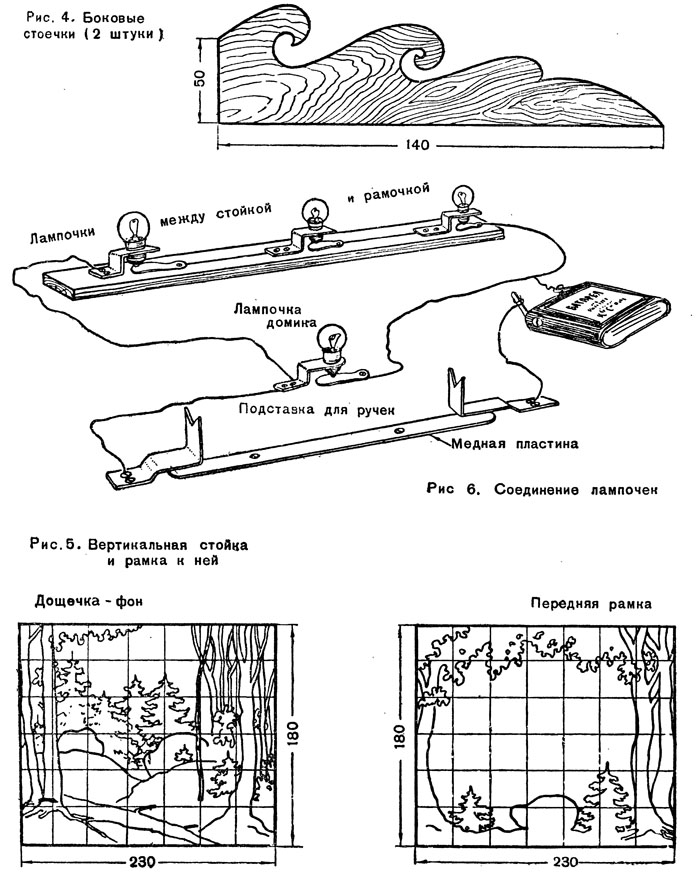

Выпилите из фанеры заднюю дощечку-фон по размерам, указанным на рисунке 5, и ажурную рамочку. Обработайте их шкуркой. Разметьте на крышке место, где они встанут. Сделайте узенькую планочку между ними и установите на ней патрончики для трех лампочек. Размеры и общий вид планочки показаны на рисунке 6.

Соедините патрончики между собой проводом, ввинтите лампочки и, подключив батарейку, проверьте, горят ли они. Укрепите планочку двумя винтиками, согласно рисункам, и переходите к устройству домика. ,

С обеих сторон основания можно привинтить щурупчиками две боковые фигурные за-краинки (рис. 4). Это укрепит заднюю стойку с картинкой и придаст законченный вид всей работе.

По рисунку б из тонкой меди сделайте подставочки для ручки и установите их на крышке прибора, прикрепив небольшими винтиками.

Нарисуйте пейзаж на дощечке и рамке
и разукрасьте их гуашью. После этого рамку и дощечку покройте бесцветным лаком. Первый слой лака лучше нанести при помощи пульверизатора. Приготовив все эти детали прибора, приступайте к сборке.

Прежде всего установите дощечку-фон и рамочку, прикрепив их небольшими шурупчиками к боковым сторонам планки с тремя патронами. Чтобы дощечка и рамочка держались прочно и свет лампочек не проникал в щель между ними, надо сверху и с боков скрепить их тремя деревянными планочками такой же ширины, как и нижняя реечка с лампочками. Получился узенький ящичек с картинкой внутри, рамочкой и тремя лампочками внизу.

Теперь приклейте домик к прибору. Проводку лампочки, которая находится внутри домика, выведите внутрь основного ящичка через отверстие в крышке. Соедините провода всех лампочек прибора с батарейкой и подставками для ручки, как показано на схеме (рис. 6).

Положите ручку с пером на подставку — все лампочки должны загореться. Если этого не произойдет, значит где-нибудь плохо зачищены концы проводов или лампочки неплотно сидят в патронах. А может быть, причина кроется в небрежно сделанных подставках — выключателях.

Когда проводка будет исправлена, вложите чернильницу и батарейку в ящичек, спрячьте провода, соединяющие лампочки, внутрь ящика. Крышку с домиком и вертикальной стоечкой привинтите к стенкам ящика. Приклеивать крышку нельзя, потому что время от времени придется менять батарейку или перегоревшую лампочку.
