САМОДЕЛЬНЫЙ НАСТОЛЬНЫЙ АТТРАКЦИОН „ФИЛИН”



В свободное время, когда на улице идет дождь, или разыгралась метель, школьники любят собраться в пионерской комнате.

Заглянем в одну из таких комнат. Здесь ребята играют в шахматы, читают интересную книгу, художники оформляют стенную газету

Большая группа пионеров собралась у стола. Здесь особенно шумно и весело. Все увлечены занимательной игрой.

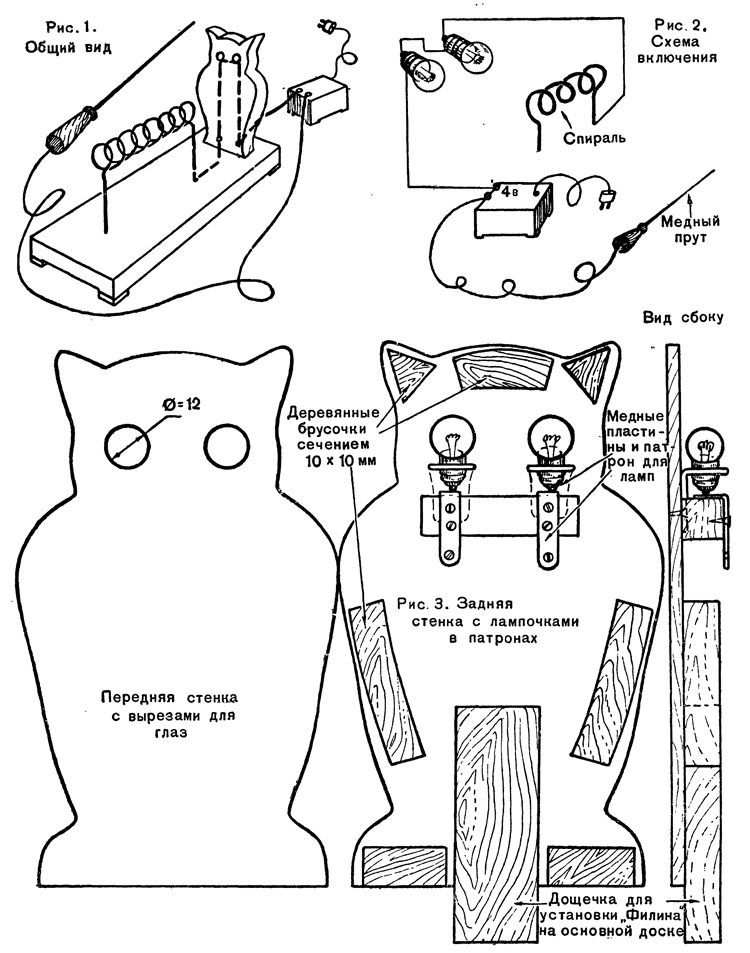

На широкой доске сидит большая птица (рис. 1). Каждый из вас сразу ее узнает. Это филин, собранный из дощечек и брусочков. Перед ним установлена большая спираль в виде трубки. Она сделана из медной или железной проволоки и держится на металлических ножках, вбитых в доску. Около спирали — длинный металлический стержень с круглой деревянной ручкой на конце. Из ручки выходит электрический шнур.

Игра заключается в том, чтобы стержень осторожно провести сквозь спираль и при этом не задеть за ее проволочные кольца. Задача кажется простой, а редко кому удается сразу ее решить. Чуть коснешься спирали, как глаза филина загорятся зеленовато-желтым светом.

Такой аттракцион легко сделать самому. Для устройства его потребуются материалы, которые всегда найдутся у вас под руками. Надо заготовить доску для основания размером 70 X 15 сантиметров, толщиной не менее 2—3 сантиметров, медный или железный прут диаметром 5—6 миллиметров и длиной 60 сантиметров, медный провод в изоляции, две лампочки от карманного фонаря, батарейку или понижающий трансформатор1 и метра полтора-два медной или железной про-
волоки диаметром 1 миллиметр для спирали.

Кроме этого, понадобятся небольшие брусочки дерева, обрезки фанеры и тонкой листовой меди, гвоздики, мелкие шурупы и столярный клей.

Инструменты необходимы те же, которыми вы пользовались при изготовлении преды-дущих самоделок.

Прежде всего хорошо разберитесь в схеме электрической проводки. Она показана отдельно на рисунке 2. Один провод идет от клеммы трансформатора, где написано «4 в», в одну из лампочек, которые служат глазами филина. Лампочки соединены между собой, поэтому электрический ток из одной переходит в другую. Из второй лампочки провод подходит к ножке спирали и здесь как бы обрывается.

Вторая клемма трансформатора соединена с тем шнуром, который входит в деревянную ручку, где он припаян к металлическому стержню.

Если вы коснетесь концом стержня спирали, электрическая цепь замкнется, ток побежит по проводам, и обе лампочки загорятся. Произойдет то же, что в электрическом фонарике, когда вы повертывали ползунок выключателя или клали ручку с пером на подставки чернильного прибора.

Таким образом, стержень нашего аттракциона играет роль своеобразного выключателя.

Разобравшись в схеме, переходите к изготовлению аттракциона.

Прежде всего надо хорошо остругать доску для всей установки. Затем по длине всей доски проведите среднюю линию, на которой, как на оси, расположите все части аттракциона. После этого нарисуйте на фанере два одинаковых изображения филина (рис. 3) и выпилите их лобзиком. На одной дощечке
сделайте два отверстия для глаз филина, а на другой установите две лампочки в патрончиках. Лампочки расположите так, чтобы они совпали с отверстиями для глаз, если наложить одну дощечку на другую. По краям дощечки с лампочками наклейте несколько деревянных брусочков. Как их расположить, видно из рисунка 3. Толщина брусочков должна быть несколько больше, чем высота лампочек, установленных в патронах. К лампочкам присоедините два небольших провода, как показано на рисунке, и концы их оставьте свободными. Проверьте, горят ли лампочки, присоединив их провода к батарейке или клеммам трансформатора, где написано «4 в». После этого наложите дощечку, где вырезаны глаза птицы, на бруски дощечки с лампочками и скрепите все маленькими шурупами.

Чтобы свет лампочек не проходил в щели между брусочками, оклейте филина полоской тонкого картона, наложив ее на брусочки. Окрасьте его и покройте спиртовым или масляным лаком.

Теперь сделаем металлическую спираль. Возьмите два метра толстой медной проволоки и намотайте ее виток к витку на палку от обычной щетки для пола. Укладывая витки, не очень сильно натягивайте проволоку. Снимите спираль с палки и распрямите ее концы так, чтобы получились две длинные ножки, на которых спираль могла бы стоять в горизонтальном положении. Установите ее на доске, предварительно высверлив тонким шилом или сверлом сквозные отверстия для ножек. Все проволочные витки спирали и ее
ножки должны быть расположены точно по осевой линии доски, на которой собирается весь аттракцион. Не надо слишком высоко поднимать спираль над доской: вполне достаточно, если она будет находиться на уровне груди филина.

Если средняя часть спирали прогнется, сделайте для нее подпорку из тоненького деревянного брусочка.

Теперь укрепите на доске филина. Стержень делается из толстого медного или железного прута. Если прут имеет искривления, их надо выпрямить, отбив молотком на наковальне.

Деревянную ручку делают из обычной круглой палки. Внутри ее высверливают отверстие, куда вставляют один конец прута. Предварительно следует припаять к нему очищенный от изоляции конец электрошнура, а потом уже налаживать ручку.

Когда все части аттракциона готовы, проведите соединения проводов по схеме рисунка 2 и испытайте.

Если ваш аттракцион будет подключен к батарейке, сделайте для нее углубление в нижней стороне доски. Проводку также лучше сделать «скрытой», то-есть протянуть все провода от лампочек к спирали под доской, сделав для них небольшие канавки.

К лампочкам можно подключить электрическую сирену. Тогда филин не только будет сверкать глазами, но и рычать. Сделать это не трудно: сирену надо присоединить как дополнительную к двум лампочкам, установленным в голове филина. Как сделать сирену, рассказано на страницах 24—27.
