Методы измерения емкости

 Существуют различные методы измерения емкости: непосредственного отсчета, мостовой, резонансный и компенсационный. Наибольшее распространение получили методы непосредственного отсчета и компенсационный.

Прибор Е8-2 с цифровой индикацией предназначен для измерения емкости конденсаторов в пределах 0,001 пФ — 11,1 мкФ с погрешностью измерения 0,25% и тангенса угла диэлектрических потерь конденсатора.


Компенсационный метод отсчета рассмотрим на примере резонансного измерения емкости в сочетании с методом замещения. Измеряемую емкость Сх подключают к схеме (рис. 35), чтобы получить контур L0CX. Изменением частоты генератора Г добиваются равенства его частоты резонансной частоте контура. Момент резонанса отмечают по максимальному показанию вольтметра. Затем вместо измеряемой емкости подсоединяют эталонный конденсатор с емкостью Сэ. Не меняя частоты генератора, настраивают в резонанс контур L0C3, изменяя емкость Сэ. Так как резонансные частоты равны, емкости конденсаторов Сх и Сэ будут также равны. Если конденсатор Сэ имеет градуированную шкалу, емкость Сх определяют непосредственно по шкале прибора.

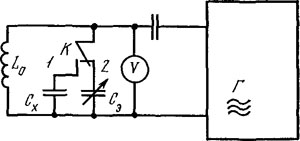

Рис. 35. Схема измерения емкости компенсационным методом в сочетании с методом замещения
