Приборы и методы измерений параметров цепей РЭА с сосредоточенными постоянными

К этой группе относятся приборы для измерения сопротивления, емкости, индуктивности, добротности и других величин, характеризующих цепи РЭА.

Измерителями параметров цепей с сосредоточенными постоянными являются приборы, с помощью которых определяется отношение напряжения на измеряемом двухполюснике к току, проходящему через него.

Измерители параметров цепей с сосредоточенными постоянными составляют обширную подгруппу приборов, которым в соответствии с ГОСТ 15094—69 присвоен индекс Е. Классификация приборов внутри подгруппы произведена по целевому назначению прибора— основному параметру электрического двухполюсника, подлежащему измерению.

В соответствии с этим признаком различаются следующие виды измерителей: сопротивления (Е6), емкости (Е8), индуктивности (ЕЗ), добротности (Е4), L, С, R или универсальные приборы (Е7). Рассмотрим методы измерения этих величин и применяемые приборы.

Методы измерения сопротивления. Для измерения электрического сопротивления цепи наибольшее распространение получили следующие методы: непосредственного отсчета, мостовой и косвенных измерений.

Метод непосредственного отсчета характеризуется простотой процесса отсчета и широкими пределами измерений. Измеряемую цепь или резистор подключают к зажимам прибора, шкала которого проградуирована в соответствующих единицах измерения. Отсчет производят непосредственно по шкале прибора. Приборы, позволяющие измерять сопротивления, не превышающие 100 кОм, называют омметрами, а выше 1 МОм— мегаомметрами. Погрешность при измерении на рабочем участке

шкалы 4—10%. Из-за неравномерности шкалы на начальном и конечном участках погрешность возрастает. Омметры часто входят в состав комбинированных измерительных приборов (радиотестеров) и, как правило, имеют много пределов измерения сопротивления, емкости, индуктивности и напряжения.

Рис. 33. Мостовая схема для измерения сопротивлений

Мостовые методы позволяют осуществлять наиболее точные измерения сопротивлений. Принципиальная схема измерительного моста показана на рис. 33. В ее состав входят три известных сопротивления резисторов Rl, R2 и R3 и измеряемое сопротивление Rx. В одну из диагоналей моста подается постоянное напряжение U, а. в другую включается измерительный прибор (микроамперметр).

Изменяя значения сопротивлений резисторов R1, R2 и R3, можно добиться баланса моста (ток в измерительном приборе отсутствует). Баланс моста наступает, когда R1R3=R2RX,


откуда

RX=R1R3/R2.

Промышленность выпускает комбинированные приборы с непосредственной
индикацией измеряемых величин. Основные характеристики некоторых приборов для измерения сопротивлений приведены в табл. 13. Выпускается также большая номенклатура универсальных приборов, позволяющих измерять кроме сопротивления емкость, величину затухания, тангенс угла диэлектрических потерь и др. Например, прибор Е7-8 позволяет производить измерения сопротивлений (0,001 Ом—10 МОм),
емкости (0,01 пФ—100 мкФ), индуктивности

(0,1 мкГн—1000 Гн) и других величин. Принцип работы прибора основан на мостовом методе. Отсчет измеряемой величины — цифровой.

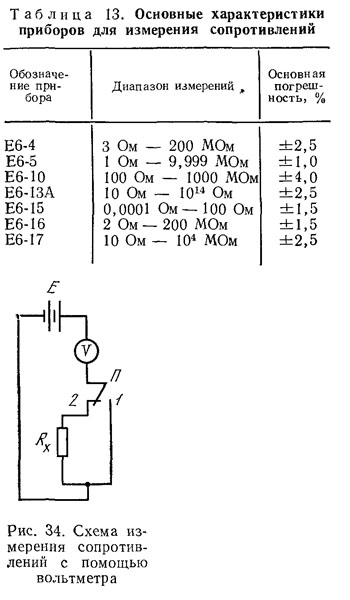

Метод косвенных измерений основан на измерении сопротивлений постоянному току с помощью вольтметра. Схема измерений изображена на рис. 34. Поставив переключатель П в положение 1, вольтметром измеряют напряжение U. Переведя переключатель в положение 2, последовательно с вольтметром включают резистор Rx. Показание вольтметра при этом уменьшится и будет U'. Зная показания U и V, можно искомое сопротивление определить по формуле

RX=RB(U-U')/U',

где Rв — собственное сопротивление вольтметра.

Этот метод удобен для измерения больших сопротивлений и часто применяется в производственных условиях.
