Измерительные приборы и их классификация

По роли и назначению меры и измерительные приборы делят на эталоны, образцовые (ограниченной точности) и рабочие.

Эталоны — это меры и измерительные приборы, предназначенные для воспроизведения и хранения единиц измерений с наивысшей метрологической точностью, т. е. с наибольшей достижимой при данном состоянии измерительной техники точностью. В зависимости от назначения эталоны делят на первичные и копии (вторичные и т. д.). Первичные эталоны являются государственными эталонами СССР и хранятся в особых условиях в Центральном метрологическом институте Госстандарта.

Поскольку пользоваться первичными эталонами очень трудно из-за особых условий хранения, применяют копии. Они выполнены также с метрологической точностью и используются для сличения с ними в специальных лабораторных условиях менее точных образцовых мер и измерительных приборов.

В целях сохранения единства мер и измерительных приборов эталоны всех разрядов изготовляются только метрологическими учреждениями, комплектуются соответствующими свидетельствами и используются по особым инструкциям, в которых указываются ТУ применения, хранения и сроки проверки каждого эталона с высшим разрядом. Учет и наблюдение за эталонами ведет Всесоюзный научно-исследовательский институт метрологии им. Д. И. Менделеева Госстандарта.


Образцовые меры и измерительные приборы — меры и приборы относительно высокой точности (но меньшей, чем метрологическая), предназначенные для практических работ по проверке и градуировке рабочих мер и измерительных приборов.

Рабочими мерами и измерительными прибора-м и являются все меры и измерительные приборы (кроме образцовых), используемые для практических целей измерений. Измерительные приборы бывают лабораторного типа и техническими. Как правило, учебные кабинеты профтехучилищ оснащены техническими мерами и измерительными приборами.

В зависимости от характера и целей измерения требуется различная точность результата. Чтобы заранее была известна возможная погрешность измерения на циферблатах приборов указывают класс точности прибора. Согласно ГОСТ 16263—70, измерительные приборы по степени точности подразделяются на восемь классов: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; и 4,0. Число, обозначающее класс, равно наибольшему допустимому значению основной приведенной погрешности. Например, класс точности прибора 0,5 значит, что прибором можно измерять величины с точностью ±0,5%.

Измерительные приборы непосредственного действия бывают показывающие, самопишущие (регистрирующие) и интегрирующие.

Показывающие приборы непосредственно отсчитывают значение измеряемой величины по индикатору или шкале. К этим приборам относят вольтметры, амперметры, ваттметры и другие стрелочные и цифровые приборы.

Самопишущие приборы записывают последовательные значения измеряемой величины по времени на бумаге, фото- или магнитной пленке. К этой группе приборов относят шлейфовые осциллографы, самопишущие амперметры и другие регистрирующие приборы.

Интегрирующие приборы дают возможность получить суммарное (интегральное) значение измеряемой величины за время действия прибора. К ним относят, например, счетчики энергии и мощности постоянного и переменного токов.

Для расширения пределов измерения электрических единиц выпускают большое количество вспомогательных измерительных приспособлений, например добавочные сопротивления к вольтметрам, наружные шунты к амперметрам, пробники.

Электро- и радиоизмерительные приборы общего применения, выпускаемые отечественной промышленностью, в зависимости от назначения разделены на группы, которые обозначаются буквами русского алфавита. Каждая группа состоит из нескольких подгрупп, обозначаемых цифрами по порядку. В подгруппе модели прибора в зависимости от совокупности технических характеристик и очередности разработки разделяются на типы, обозначаемые порядковыми номерами.


Классификация по роду измеряемой величины основных приборов, используемых при проведении работ по регулировке к настройке РЭА, приведена в табл. 12.

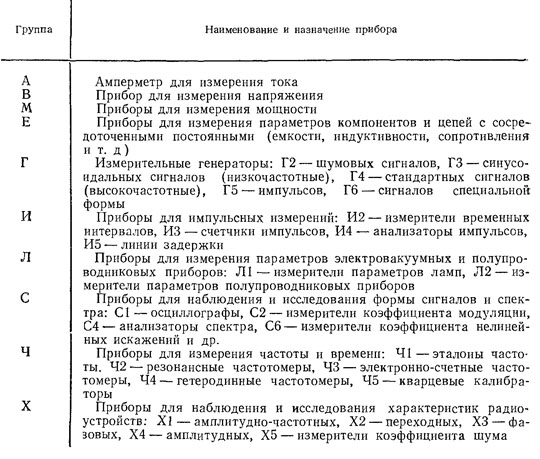

Таблица 12. Классификация основных приборов по роду измеряемой величины

В практике радиоизмерений находят широкое применение комбинированные приборы, предназначенные для измерения нескольких величин. Такие приборы обозначаются в соответствии с их основным назначением с добавлением к обозначению группы буквы К- Например: ВК7-3 — комбинированный прибор для измерения постоянного и переменного напряжений, сопротивления, емкости и индуктивности.

Модернизированные приборы сохраняют первоначальный шифр с добавлением после номера модели прописной буквы русского алфавита: А — первая модернизация, Б — вторая и т. д.

Приборы, предназначенные для работы в условиях тропического климата, обозначаются с добавлением буквы Т (например, вольтметр постоянного тока В2-22Т). У приборов, имеющих одинаковые технические характеристики, но отличающихся конструктивным исполнением, после номера модели через дробь ставят цифру, обозначающую порядковый номер конструктивной модификации.

На современных промышленных предприятиях доля измерительных работ в процессах регулировки, настройки и испытаний радиотехнических измерений составляет почти половину всех трудовых затрат, а общее число измерительных приборов достигает сотен и тысяч.

Увеличивающиеся объемы и скорости измерений осложняют процесс обработки и хранения их результатов.

Все это ведет к переходу от автономных (отдельных) измерительных приборов к автоматизированным комплексам и системам.

В последние годы в сложных измерительных комплексах находят применение миниатюрные средства вычислительной техники (микро-ЭВМ) и вычислительные микроблоки (микропроцессоры). Применение микро-ЭВМ и микропроцессоров позволяет обеспечить повышение точности, чувствительности и быстродействия приборов, а также осуществить автоматизацию настроечно-контрольных операций, что приводит к значительному экономическому эффекту за счет сокращения численности обслуживающего персонала, упрощения и улучшения качества управления технологическими процессами, увеличения точности измерений и уменьшения числа отдельных приборов.
