Конструкции печатного монтажа

В производстве РЭА применяют различные конструкции печатных плат: односторонние, двусторонние, на гибких основаниях, многослойные. Наиболее широкое применение в производстве бытовой РЭА (радиоприемников, телевизоров, магнитофонов и др.) получили односторонние и двусторонние печатные платы, имеющие
простую конструкцию. Основные размеры печатных плат регламентированы ГОСТ 10317—62.

Рис. 6. Печатные платы на гибких основаниях

При односторонних печатных платах проводники и печатные элементы располагают с одной стороны изоляционного основания, при двусторонних — с обеих сторон. Односторонний печатный монтаж позволяет успешно решать задачу механизации и автоматизации производства радиоаппаратуры благодаря механизации изготовления монтажных и переходных отверстий, а также обеспечению групповых методов пайки. По сравнению с односторонними платами двусторонние сложнее в разработке, дороже, но позволяют в неизменном объеме РЭА разместить большое число деталей, т. е. увеличить плотность монтажа.

При конструировании печатных плат наиболее важным является ограничение размеров и упрощение формы платы. Обычно

печатные платы имеют квадратную или прямоугольную форму с

размерами не более 240X360 мм. Но во всех случаях рисунок монтажа должен максимально использовать площадь платы при условии, что собственные шумы схемы, нежелательные емкостные связи монтажа и другие паразитные связи должны быть минимальными.

В вычислительной технике, технике средств связи и других областях находят широкое применение печатные платы на гибких основаниях (рис. 6). В зависимости от расположения проводников на изоляционном основании различают два вида гибкого печатного монтажа: плоский кабель 1 в сочетании с гибкой печатной платой 2, плоский кабель 1 в сочетании с многослойной печатной платой 3. При применении этого вида монтажа значительно уменьшаются размеры устройств, повышаются точность компоновки и надежность соединений, сокращаются расходы на изготовление, монтаж и регулировку РЭА, что позволяет легко осуществлять автоматизацию производства.

Разработка и производство РЭА и ЭВМ с использованием интегральных микросхем, имеющих высокую плотность компоновки, т. е. высокую степень интеграции (в 1 см3 объема микросхемы — сотии элементов и десятки выводов), привели к необходимости создания методов соединений, соответствующих высокой степени интеграции. Из многих методов печатного монтажа применение многослойных печатных плат в настоящее время является единственным эффективным решением этой проблемы. Многослойная печатная плата состоит из ряда тонких слоев односторонних или двусторонних печатных плат, соединенных между собой определенным способом, от которого в значительной степени зависят ее свойства. Конструкция многослойной печатной платы, состоящей из токопроводящих печатных проводников 6, диэлектриков 5, контактных площадок 4, соединительных штырей 3, теплоотводов 2 и микросхем 1 показана на рис. 7.

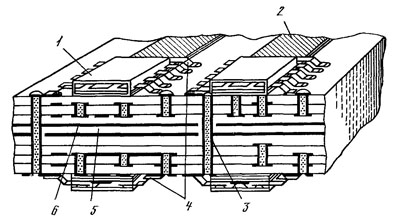

Рис. 7. Многослойная печатная плата

Печатным способом могут быть изготовлены не только однослойные и многослойные платы с соединительными проводниками, но и некоторые печатные радиодетали: катушки индуктивности, переключатели и разъемы.

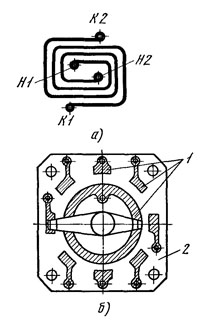

Рис. 8. Печатные радиодетали: а — катушки индуктивности, 6 —
переключатели; 1 — контакты соединений, 2 — основание печатной платы


На рис. 8, а показана конструкция печатной катушки индуктивности, выполненной в виде тонкой плоской спирали, а на рис. 8, б — печатных переключателей. Технология изготовления
печатных схем позволяет создавать переключатели со сложной схемой коммутации.

Технология изготовления плат для переключателей аналогична технологии изготовления печатных плат. Изготовление печатным методом других электрорадиодеталей (трансформаторов, дросселей, резисторов, конденсаторов и др.) из-за технологической сложности, а также низких электрических характеристик практического применения не нашло.

Дальнейшее развитие печатного монтажа с использованием интегральных микросхем, БИС, СБИС и микросборок привело к созданию многослойной структуры из органического диэлектрика на металлической подложке (алюминий, железоникелевые сплавы и др.). Структура такого основания показана на рис. 9 (поперечный разрез).

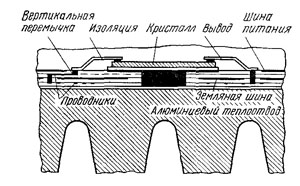

Рис 9. Металлокерамические печатные платы
