ОСОБЕННОСТИ РЕМОНТА КОРОТКОВОЛНОВОЙ РАДИОСТАНЦИИ
ТИПА Р-104М
Проверку и ремонт радиостанции начинают с внешнего осмотра источников
питания, приемопередатчика, антенного устройства, микротелефонной
гарнитуры, органов управления, измерительных приборов и других узлов,
входящих в комплект радиостанции. Работоспособность радиостанции
Р-104М может быть проверена методом «работы на себя» или методом
радиосвязи с однотипной технически исправной и проверенной
радиостанцией.
Первый метод является обязательным, второй дополняет первый
прослушиванием непосредственной работы в режиме ТЛФ и ТЛГ. Для
установления признаков работоспособности радиостанции в
приемопередатчике Р-104М используются:
панельный прибор, работающий как индикатор тока в антенне, а также
применяемый в качестве вольтметра для проверки накального и
анодно-экранного напряжений;
собственный кварцевый калибратор, работающий на Частоте 690 кГц,
позволяющий проверить и откорректировать шкалу радиостанции в точках,
соответствующих 3, 4,
5 и 6 высшим гармоникам колебаний (2070, 2760, 3450
и 4140 кГц);
регулятор тона и регулятор громкости.
Кроме того, по колебаниям стрелки прибора можно судить о исправности
модуляционной и манипуляционной цепей приемопередатчика. Для проверки
работоспособности радиостанции методом «работы на себя» рекомендуется
следующая очередность операций:
1. Подключить микротелефонную гарнитуру, телеграфный ключ, штыревую
антенну, соединить приемопередатчик с упаковкой питания, проверить
правильность и надежность подключений.
2. Переключатель «Носимый-Возимый» установить в положение «Носимый»;
переключатель рода работ поставить в положение «ТЛФ» и в режиме «Прием»
проверить:
величину напряжений 4,8 В и 100 В по штатному прибору (стрелка
индикатора должна находиться в цвётном секторе);
работоспособность приемника по следующим признакам: наличие собственных
шумов в телефонах (при полностью введенном регуляторе громкости),
сильные щелчки в телефонах и увеличение шумов при касании антенного
ввода металлическим предметом, значительное увеличение величины шумов
при переходе в режим ТЛГ-1, изменение характера шумов при вращении ручки
«Тон» в обоих телеграфных режимах;
работу кварцевого калибратора и состояние градуировки шкалы
приемопередатчика на четырех опорных точках. Точность градуировки и
установки частоты оцениваются по нулевым биениям в долях частотного
расстояния между соседними делениями шкалы.
3. Перевести радиостанцию в режим «Передача» и проверить:
наличие напряжений 4,8 В и 240 В по прибору на передней панели;
настройку радиостанции по максимальному отклонению стрелки индикаторного
прибора; четкость работы тан-генты перевода станции из режима «Прием» в
режим «Передача» и обратно во всех видах работы. У нормально работающего
передатчика отклонение стрелки индикаторного прибора в режиме ТЛГ
больше, чем в режиме ТЛФ;
исправность модуляционной и манипуляционной цепей радиостанции по
колебаниям стрелки прибора при продувании в микрофон (режим ТЛФ) и
манипулировании телеграфным ключом (режим ТЛГ).
Проверку радиостанции методом установления радиосвязи на сближенных
расстояниях проводят в тех случаях, когда есть время и необходимость
убедиться в надежности работы проверяемой радиостанции. Радиостанция
Р-104М, так же как и Р-105Д, выполнена по трансиверной схеме, поэтому
весьма эффективным способом поиска неисправностей в радиостанции Р-104М
является способ контрольных переключений. В этом случае используются
органы управления, регулировок, текущего контроля, встроенных
индикаторных приборов радиостанции Р-104М.
Путем последовательных переключений проверяют почти все каскады в
приемопередатчике, отдельные узлы и цепи. А по величине антенного тока
определяют рабочее состояние усилителей мощности передатчика. Отыскивая
сложные неисправности, следует пользоваться способом промежуточных
измерений. Для облегчения отыскания неисправностей по этому способу в
технических описаниях приводятся таблицы, карты (диаграммы)’ напряжений
и сопротивлений каскадов радиостанции.
Проверка радиостанции типа Р-104М после ремонта. Сначала
проверяют работоспособность в той же последовательности, как указано в
начале параграфа. Затем измеряют следующие технические характеристики:
мощность передатчика (величины тока в эквиваленте антенны), потребление
тока от аккумуляторов в режимах «Передача» и «Прием», коэффициент
глубины модуляции, чувствительность приемника в телефонном и телеграфном
режимах, погрешность градуировки шкалы приемопередатчика.
Порядок измерения коэффициента глубины модуляции и погрешности
градуировки шкалы приемопередатчика изложены в главе III.
Измерение тока, потребляемого радиостанцией от
аккумуляторов в носимом варианте. Необходимая аппаратура: радиостанция
Р-104М, два амперметра со шкалой до 10 А, эквивалент антенны.

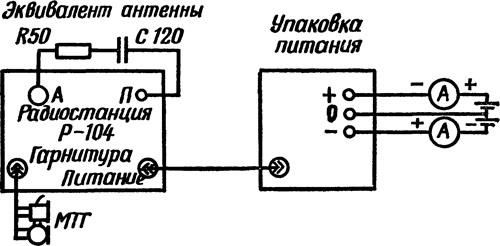

Рис. 77. Схема измерения потребляемых токов
радиостанцией Р-104М
Порядок выполнения работы: собрать схему измерений (рис. 77), включить
радиостанцию и настроить ее на максимальную отдачу мощности по
отклонению стрелки индикаторного прибора, регулятор громкости поставить
в положение, соответствующее максимальной громкости, снять показания
амперметров А1 и А2 при номинальных напряжениях аккумуляторов,
контролируемых вольтметрами VI и V2 сначала в режиме «Передача», затем —
«Прием».
Величина токов, потребляемых от аккумуляторов, радиостанцией в носимом
варианте не должна превышать: в режиме ТЛФ — 6,5 А, в режиме ТЛГ — 7,5
А.
Измерение тока в эквиваленте антенны. Необходимая аппаратура:
радиостанция Р-104М, термомиллиамперметр типа Т-20, эквивалент антенны.
Порядок выполнения работы: собрать схему измерений, установить рабочую
частоту, на которой будет производиться измерение, настроить
радиостанцию по максимальному отклонению стрелки термомиллиамперметра
Т-20 и отсчитать показания, вычислить мощность

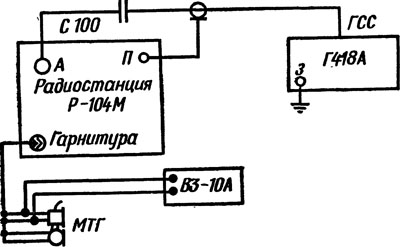

Рис. 78. Схема соединения для измерения
чувствительности Р-104М
