ОСОБЕННОСТИ РЕМОНТА УЛЬТРАКОРОТКОВОЛНОВОЙ РАДИОСТАНЦИИ ТИПА Р-105Д

Исправная радиостанция должна отвечать следующим требованиям: основные электрические параметры радиостанции соответствуют установленным нормам, указанным в паспорте-формуляре, при номинальных напряжениях источников питания; радиостанция обеспечивает работу во всех предусмотренных режимах; радиостанция полностью укомплектована, не имеет механических поломок, не загрязнена.

Так как радиостанция собрана по трансиверной схеме, то определение некоторых неисправных блоков в какой-то степени упрощается взаимной проверкой работоспособности передатчика и приемника. Отыскание повреждений в радиостанции начинают с внешнего осмотра и последующей проверки работоспособности. При осмотре следует обратить внимание на: отсутствие люфта у ручек настройки и управления, плавность их хода; исправность гнезд, колодок и самой микротелефонной гарнитуры; состояние антенного изолятора, антенны; надежность соединения и крепления антенны в гнезде; исправность проводов подключения аккумуляторных батарей.

Выявленные при внешнем осмотре неисправности немедленно устраняются.

Определяя работоспособность радиостанции, необходимо придерживаться определенной последовательности.

1. Подключив аккумуляторы к радиостанции и включив питание, убедиться по штатному прибору на передней
панели, что величина напряжения аккумуляторной батареи соответствует норме 4,4—5,2 В (стрелка прибора должна находиться в зеленом секторе). Если прибор показывает заниженное напряжение, проверить надежность и правильность соединения аккумуляторов в соответствии со схемой или заменить аккумуляторы. При включении питания радиостанции должно прослушиваться характерное гудение вибратора вибропреобразователя. Если гудение не прослушивается, следует проверить вибропреобразователь.

Для этого необходимо изъять приемопередатчик из кожуха, предварительно выключив питание и отвернув три винта на передней панели. Отпаять соединительные проводники от лепестков 2, 2 выходной колодки 7 вибропреобразователя и измерить вольтметром величину напряжения между каждым лепестком и корпусом. Это напряжение должно быть: корпус-лепесток 2 — 180 В в режиме «Передача» и корпус-лепесток 1 — 130 В в режиме «Прием». При проверке приемопередатчик с аккумуляторной батареей соединяется ремонтным шлангом.

Если блок вибропреобразователя исправен, проводники обратно подпаиваются к лепесткам. Если же напряжения отсутствуют или занижены, отыскивают неисправности по методике, описанной в разделе «Ремонт вибропреобразователя», а также с помощью приведенной ниже таблицы характерных неисправностей вибропреобразователя радиостанции Р-105Д.

2. Если вибропреобразователь радиостанции работает нормально и приемник исправен, то при включении питания в телефонах появятся сильные и ровные собственные шумы. При отсутствии шумов следует проверить микроте-лефонную гарнитуру (трубку). Исправность трубки следует проверять самоконтролем при включенном питании. Нажать кнопку на гарнитуре (тангенту на корпусе трубки), после чего продувание в микрофон должно прослушиваться в телефоне. Убедиться в исправности гарнитуры можно и путем ее замены или проверки на работающей станции.

3. Проверить наличие и интенсивность собственных шумов приемника в телефонах. Отсутствие шумов может быть вследствие неисправности одного или нескольких каскадов приемника. Отыскивать неисправный каскад в первую очередь следует с помощью таблицы характерных неисправностей приемника радиостанции Р-105Д. И только затем при необходимости можно прибегнуть к другим способам.

4. Перевести радиостанцию в режим «Передача», настроить передатчик на крайних и средних частотах диапазона. Отсутствие отдачи тока в антенну (по индикатору настройки) указывает на неисправность каскадов или узлов передатчика. Отыскивать неисправные каскады и узлы следует с помощью таблицы характерных неисправностей передатчика и только затем можно использовать в комплексе и другие известные способы.

5. После устранения неисправностей в радиопередатчике можно продолжить проверку работоспособности станции. Проверить возможность коррекции градуировки шкалы приемника в трех точках диапазона.

6. Проверить точность настройки дискриминатора, установив шкалу радиостанции на одну из опорных кварцевых точек и наблюдая при включении и выключении АПЧ изменения тона биений. При точной настройке дискриминатора тон биений изменятйся не должен.

7. Проверить действие АПЧ без измерительных приборов методом, описанным в разделе «Ремонт приемников».

8. Проверить прохождение вызова и разговора между радиостанцией и телефонным аппаратом в режиме «Служебная связь», а также дистанционное управление радиостанцией с телефонного аппарата.

9. Дальнейшую проверку радиостанции вести при работе на связь с другой подобной, заведомо исправной, радиостанцией, на небольших расстояниях. Для этого обе радиостанции настроить на одну частоту (на одно колено основания штыревой антенны), разнести радиостанции на расстояние, при котором прием сигналов происходил бы на фоне шумов. Подавление шумов в приемнике контрольной радиостанции при включении на передачу проверяемой радиостанции, достаточно громкий и разборчивый прием свидетельствуют об исправности передатчика проверяемой радиостанции в целом. То же должно наблюдаться и при приеме в обратном направлении, если исправен приемник проверяемой радиостанции.

Прохождение разговора в обоих направлениях с выключенной системой АПЧ без хрипов, искажений и без подстройки указывает на точность сопряжения частот приемника и передатчика радиостанции. Во время этой раборасхождения их частот установить шкалу при выключенной АПЧ точно на риску. Затем, расстроив приемник относительно этой риски вправо или влево на одно деление шкалы (50 кГц), ручкой настройки путем постепенного приближения риски к визиру определить расстройку (в долях расстояния между соседними делениями), при которой происходит захват АПЧ сигналом. Захват характеризуется резким подавлением шумов в телефонах приемника и должен равняться примерно 7з расстояния между соседними рисками.

Более полная проверка радиостанции возможна с помощью измерительного комплекта типа ИК-2.

Проверка радиостанции после ремонта. После ремонта радиостанцию проверяют на работоспособность и производят измерения основных электрических характеристик. Для радиостанции типа Р-105Д рекомендуется измерять следующие основные параметры: ток в эквиваленте антенны, погрешности градуировки и установки шкал передатчика и приемника, чувствительность приемника, потребляемые радиостанцией токи, величину девиации передатчика.

Все перечисленные измерения следует производить с помощью комплекта измерительных приборов типа ИК-2. Правила пользования прибором ИК-2 и порядок измерения, кроме измерения токов, потребляемых радиостанцией, подробно описаны в главе III данного пособия.

Измерение величины токов, потребляемых радиостанцией Р-105Д в режимах «Передача» и «Прием».

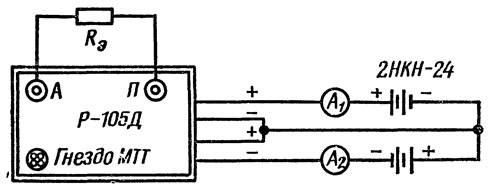

Рис. 76. Схема соединения приборов для измерения потребляемых токов




Работу надо выполнять в следующем порядке: собрать схему измерений (рис. 76), настроить радиостанцию Р-105Д на эквивалент антенны, перевести радиостанцию в режим «Прием» и отсчитать величину тока, потребляемого радиостанцией, по амперметрам А1 и А2, перевести радиостанцию в режим «Передача» и отсчитать величину тока, потребляемого радиостанцией, по амперметрам А1 и А2.

Измерения величины токов, потребляемых радиостанцией Р-105Д, производятся периодически во время регламентных работ с целью определения исправности источников питания и цепей питания станций. Ток, потребляемый радиостанцией,— один из параметров, от которого зависит продолжительность непрерывной работы станции с одним комплектом аккумуляторов.



Измерение тока производят при номинальном напряжении аккумуляторов, равном 4,8 В.

Величина тока, потребляемого радиостанцией при напряжении 4,8 В, должна быть в режиме «Передача» не менее 3 А, в режиме «Прием» — 1,6 А.

Так как радиостанции типа Р-108Д и Р-109Д отличаются от радиостанций типа Р-105Д только диапазоном, то описанная методика проверки и ремонта полностью подходит и для них.
