РЕМОНТ ИСТОЧНИКОВ ЭЛЕКТРОПИТАНИЯ

Источником питания для стационарных радиоприемных и радиопередающих устройств служит электрическая сеть переменного тока. В этом случае более рационально одни величины напряжений преобразуются в другие. Выпрямление же переменного напряжения в постоянное трудностей не представляет.

Для переносных и передвижных радиостанций источниками энергии служат аккумуляторы, генераторы, преобразователи постоянного напряжения в переменное с последующим выпрямлением. В данном разделе будут рассмотрены вопросы проверки и ремонта источников энергии, используемых как в передвижной так и стационарной радиоаппаратуре — вибропреобразователей, электронных преобразователей и полупроводниковых выпрямителей.

Проверка и ремонт вибропреобразователей. Последовательность операций при проверке и ремонте вибропреобразователей сохраняется такой же, как и для радиоприемников в целом: проверка и изучение документации, внешний осмотр, проверка работоспособности и ремонт, проверка электрических характеристик.


При внешнем осмотре вибропреобразователя проверяются: внешний вид, исправность механических узлов и деталей, работа переключателей, исправность фишек, планок, проводников, монтажа, наличие и исправность запасных частей.

Рис. 69. Схема вибропреобразователя

Проверка работоспособности вибропреобразователей производится совместно с радиостанцией, но предварительно на короткое замыкание проверяется цепь низкого напряжения (клеммы 1 к 2, рис. 69). Омметр, подключенный к клеммам 1 и 2, должен показать сопротивление L17 и обмотки электромагнита. При обнаружении короткого замыкания входная цепь проверяется методом последовательного деления. Убедившись, что короткого замыкания во входной цепи преобразователя нет, его подключают к нагрузке и вольтметром измеряют соответструющие напряжения на выходе вибропреобразователя. Если на этих клеммах нет одного из напряжений или их значения малы, приступают к ремонту.

Ремонт вибропреобразователя. У неработающего вибропреобразователя (не слышно характерного гудения) в первую очередь проверяют вибратор. Чаще всего его неисправность связана с износом контактной системы или свариванием контактов. В этом случае вибратор останавливается, характерное гудение не прослушивается, высокое напряжение на выходе отсутствует. Такой вибратор не ремонтируется, а заменяется исправным.

Качество работы вибратора можно проверить в другом работающем вибропреобразователе или специальным прибором. Если вибратор исправен, а вибропреобразователь все же не работает, омметром проверяют цепь возбуждения при выключенном питании или вольтметром — при включенном питании. Вибратор извлекают из панели и на контактах //, VIII измеряют величину напряжения. В случае отсутствия напряжения на контактах /7, VIII (рис. 69) цепь возбуждения проверяют по участкам. Если у вибратора прослушивается характерное гудение, но на выходе нет высокого напряжения, проверяют наличие переменного напряжения на вторичной обмотке трансформатора 10. При отсутствии переменного напряжения или снижении его величины меньше номинальной, проверяют исправность обмоток силового трансформатора. Как показывает практика, силовой трансформатор выходит из строя редко. Но все же в трансформаторе может быть короткое замыкание витков обмотки. Показателем такой неисправности являются увеличение потребляемого тока и отсутствие или снижение выходного напряжения. Убедиться в наличии короткого замыкания вторичной обмотки можно путем измерения ее сопротивления. Исправная вторичная обмотка у вибропреобразователей малой мощности имеет сопротивление, равное нескольким десяткам ом, а неисправная — долям или единицам ом. Неисправный трансформатор выпаивают, ремонтируют или заменяют исправным.

Если величина высокого напряжения меньше номинальной, необходимо проверить вибратор (как указано выше), искрогасительную цепь 5, 6 и конденсаторы-накопители 14,15.


Соединенные последовательно конденсатор 5 и резистор 6 образуют со вторичной обмоткой силового трансформатора контур искрогашения. Выход из строя конденсатора или резистора приводит к сильному искрению рабочих контактов вибратора и к превышению величины потребляемого тока по сравнению с номинальной в 2—3 раза. Причиной нарушения работы искрогасящего контура чаще всего является выход из строя резистора 6 или обрыв соединительных проводников, что определяется омметром. Неисправный резистор заменяют, а нарушенное соединение восстанавливают.

При выходе из строя накопительных конденсаторов 14, 15 величина выходного напряжения вибропреобразователя занижается незначительно, а в телефонах прослушивается фон, вызванный увеличением пульсации напряжения. Причиной неработоспособности накопительных конденсаторов может служить пробой диэлектрика, повышенный ток утечки, уменьшение емкости (высыхание электролита) . Проверка исправности конденсаторов производится одним из способов, указанных в главе II.

Если выходное напряжение вибропреобразователя занижено вдвое, необходимо проверить цепь подачи напряжения от аккумулятора на контакты I и VII вибратора, а также цепи, начинающиеся контактами III и V (рис. 69). Неисправность одной из цепей ведет к тому, что ток протекает только в течение одного полупериода, а постоянное напряжение уменьшается в два раза.

Неисправности катушек индуктивности фильтров высокой и низкой частоты в практике наблюдаются сравнительно редко. Признаком такой неисправности может служить появление на выходе приемника высокочастотных помех или помех в виде низкочастотного фона. При перегорании провода одной из катушек фильтра будет отсутствовать напряжение на выходе вибропреобразователя. Неисправность катушек обнаруживают омметром. Ремонт заключается в перемотке катушки.

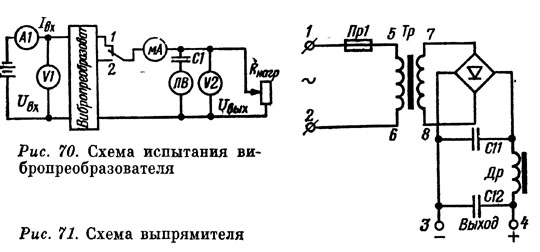

Проверку вибропреобразователя после ремонта выполняют при номинальном напряжении аккумуляторов по схеме, приведенной на рис. 70. Замеру подлежат: потребляемый ток вибропреобразователя IВх, напряжение на входе Uвх, напряжение на выходе UВых, номинальная величина тока нагрузки Uвых.

Измерения производят в следующем порядке: изменяя

величину сопротивления резистора нагрузхш, устанавливают номинальное значение тока нагрузки по миллиамперметру; вольтметром VI контролируют входное напряжение; по амперметру А1 определяют потребляемый вибропреобразователем ток, по вольтметру V2 — выходное напряжение; ламповым вольтметром через переходной конденсатор С1 измеряют напряжение пульсации Uп


Наиболее характерными неисправностями выпрямителей являются: отсутствие выпрямленного напряжения на выходе или его уменьшение, плохая фильтрация выпрямленного напряжения,. повышенное потребление тока от источника и др.

После ремонта любого радиоустройства необходимо проверить входную и выходную цепи выпрямителя на отсутствие короткого замыкания. Для этого к соответствующим клеммам (1, 2 и 3, 4, рис. 71) подключается омметр. Сопротивление входной цени при включенном выключателе должно быть равно активному сопротивлению первичной обмотки силового трансформатора. Исправность выходной цепи определяют измерением прямого и обратного сопротивления полупроводниковых диодов совместно с сопротивлением вторичной обмотки трансформатора. Делается это путем подключения омметра к клеммам 5, 4. Соотношение величин сопротивления в прямом и обратном направлении должно быть не менее 1 : 10, в зависимости от схемы и параметров выпрямителя.

Убедившись в отсутствии короткого замыкания, выпрямитель включают в сеть и проверяют его работоспособность. Так как схемы выпрямителей сравнительно просты, имеют небольшое количество деталей и рабочих цепей, то при отыскании неисправностей в них можно пользоваться следующей методикой. Отыскание повреждений целесообразно начинать со входа выпрямителя (клеммы 1, 2), измеряя величину переменного напряжения, подаваемого от сети. Если при включении выпрямителя перегорают предохранители (при отключенной нагрузке), это свидетельствует о наличии короткозамкнутых витков в обмотках трансформатора, пробитых полупроводниковых диодов или о коротком замыкании в элементах фильтра. Если же предохранитель перегорает при отключенных диодах (при вынутых кенотронах), причиной неисправности является короткое замыкание в обмотках силового трансформатора.

Такой трансформатор необходимо заменить новым или произвести перемотку обмоток проводом с хорошей изоляцией. Перегорание предохранителя только при включенных полупроводниковых приборах (при вставленных кенотронах) может быть вызвано междуэлектродным замыканием диодов, пробоем конденсаторов фильтра С1, С12, низкой изоляцией обмотки дросселя Др относительно корпуса.


Все эти неисправности определяются омметром. При пробое конденсаторов фильтра резко падает сопротивление утечки (до десятков ом). Проверяя исправность конденсаторов, необходимо сначала отпаять один вывод от схемы. Неисправные детали следует заменить.

Если на клеммах 1, 2 переменное напряжение равно номинальному, измеряют напряжение непосредственно на выводах первичной обмотки (клеммы 5, 6). Оно должно быть равно напряжению на входе выпрямителя. При отсутствии напряжения проверяют целость цепи от зажимов i, 2 до выводов 5, 6 первичной обмотки, исправность предохранителя, переключателя. Неисправные детали заменяют или ремонтируют.

При наличии напряжения на первичной обмотке трансформатора измеряют напряжение на вторичной обмотке. Если напряжение отсутствует, обмотку отсоединяют от вентилей и омметром проверяют исправность вторичной обмотки трансформатора и остальные элементы схемы — полупроводниковые диоды, конденсаторы и дроссели фильтра. Обнаруженные неисправности устраняют.

Убедившись в наличии переменного напряжения на вторичной обмотке трансформатора, измеряют переменное напряжение непосредственно на вентилях. Оно должно быть равно напряжению на вторичной обмотке трансформатора. При отсутствии напряжения восстанавливают нарушения цепи.

Когда переменное напряжение на вентилях есть, а выпрямленное напряжение на выходе выпрямителя отсутствует или очень мало, необходимо проверить исправность самих вентилей. Заниженная величина выпрямленного напряжения наблюдается также при потере эмиссии кенотронов (если выпрямитель ламповый), уменьшении емкости или большом токе утечки конденсаторов фильтра. В этом случае следует последовательно проверить вентили (кенотроны), конденсаторы. Неисправные заменить.

Если вентили и элементы фильтра исправны, а выпрямленное напряжение отсутствует, проверяют целость цепи от элементов фильтра до выходных клемм.

Плохая фильтрация выпрямленного напряжения четко видна на экране осциллографа. Если частота пульсации равна частоте питающей цепи, то неисправными являются элементы выпрямителя до фильтра (например, пробито одно плечо вентилей в двухполупериодном выпрямителе).


Если же частота пульсаций выпрямленного напряжения равна двойной частоте питающей сети, неисправными являются детали фильтра. Необходимо проверить исправность дросселя, величину емкости конденсаторов фильтра. Обнаруженные неисправные детали фильтра заменить исправными.

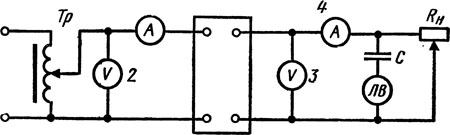

Рис. 72. Схема проверки нестабилизированных выпрямителей

Проверка выпрямителей после ремонта. После ремонта подлежат проверке и регулировке следующие основные

параметры нестабилизированных выпрямителей: потребляемая мощность (ток), выходные напряжения и токи при номинальной нагрузке, степень пульсации выпрямленных напряжений. Проверку параметров нестабилизированных выпрямителей производят по схеме, приведенной на рис. 72. Необходимое напряжение сети устанавливают с помощью регулировочного автотрансформатора Тр и контролируют вольтметром V2. Потребляемый выпрямителем ток измеряют амперметром А1. Выходное напряжение и ток — соответственно приборами V3 и А4. Ламповый вольтметр ЛB служит для измерения переменной составляющей выпрямленного напряжения,

При обнаружении несоответствия величин измеренных параметров паспортным данным отыскивают причину этого, устраняют неисправность, регулируют выпрямитель, добиваясь получения требуемых электрических характеристик.
Электронные преобразователи напряжения. Вибропреобразователи, являясь приборами электромеханического типа, имеют существенные недостатки, главный из которых недолговечность вибратора (500—700 ч) и сравнительно низкая надежность его работы. С появлением полупроводниковых триодов вибропреобразователи стали вытесняться электронными преобразователями напряжения, которые работают значительно стабильнее, проще в эксплуатации, более долговечны.

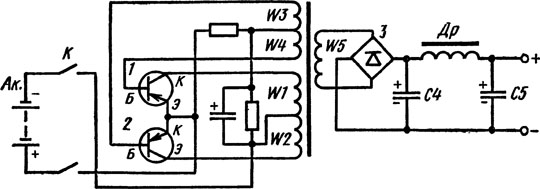

Рис. 73. Схема преобразователя напряжения на транзисторах

Электронный преобразователь напряжения (рис. 73) представляет собой двух-тактный генератор с самовозбуждением, собранный на полупроводниковых триодах по схеме с общим эмиттером. Вторая часть схемы преобразователя является выпрямителем. В схему генератора с самовозбуждением (левая часть) входят следующие элементы: два полупроводниковых триода, первичная обмотка трансформатора W1 и W2, обмотка возбуждения W3 и W4. Задача генератора — преобразование постоянного напряжения аккумуляторов в переменное напряжение. Правая часть схемы — вторичная обмотка трансформатора W5, мостиковая схема диодов, дроссель Др и конденсаторы С4, С5 составляют выпрямитель переменного напряжения. В электромеханическом преобразователе преобразовательный процесс осуществляется электромеханическим переключателем контактов вибратора, в электронном — генератором с самовозбуждением.


Рис. 74. Упрощенная схема преобразователя напряжения

Этот процесс можно объяснить, пользуясь упрощенной схемой преобразователя напряжения, изображенной на рис. 74. В ней работа двух полупроводниковых триодов имитируется двумя ключами К и К2, соединенными общим рычагом. Оба ключа работают попеременно так, что когда один из них замкнут, второй в это время разомкнут, и наоборот. Один полюс аккумуляторной батареи подан на общую точку двух ключей, второй — подсоединен к средней точке первичной обмотки трансформатора. При замкнутом ключе К2 и разомкнутом К ток от аккумуляторной батареи будет протекать по цепи: « + » аккумуляторной батареи, замкнутые контакты ключа К2, нижняя половина первичной обмотки трансформатора W2, «—» ак-кумуляторной батареи. Когда же ключ К2 разомкнется, а ключ К замкнется, ток потечет от « + » батареи через замкнутые контакты ключа К, верхнюю половину первичной обмотки трансформатора W1, к « —» аккумуляторной батареи.

Таким образом, в первом положении ключей (К2 замкнут, К разомкнут) в нижней половине первичной обмотки трансформатора W2 протекает ток одного направления, а во втором положении ключей (К2 разомкнут, К — замкнут) в верхней половине первичной обмотки трансформатора потечет ток противоположного направления. Протекающий по первичной обмотке трансформатора ток разных направлений создаст вокруг сердечника переменное магнитное поле, которое индуцирует во вторичной обмотке W5 переменное напряжение необходимой величины.

Для нормальной работы электронного преобразователя прерывающее устройство должно иметь большое сопротивление в положении «выключено» и малое — в положении «включено». Именно такими характеристиками и обладают некоторые типы плоскостных полупроводниковых триодов, работающих в режиме ключа (открыт-закрыт).

Проверка работоспособности и отыскание повреждений в левой части схемы производятся так же, как в любой схеме генератора. Проверка и ремонт выпрямительной части описаны выше.
