Регулировка полосы пропускания в приёмниках



Повышение чувствительности, избирательности и качества воспроизведения сигнала зависит от ширины полосы пропускания. Именно поэтому в процессе работы очень часто приходится прибегать к ее регулировке (автоматически или вручную). Автоматическая регулировка (регулировка избирательности) применяется в приемниках специального назначения. В связных же и радиовещательных приемниках используется только ручная регулировка (плавная или ступенчатая). Производится она изменением параметров колебательных систем в усилительных каскадах промежуточной и низкой частоты или включением в них кварцевых фильтров.

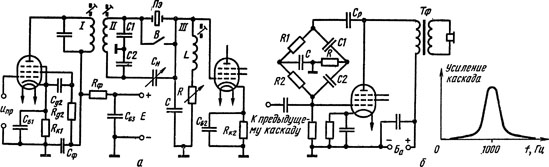

Рис. 28. Схемы регулировки полосы пропускания: а — с кварцем; б — с помощью фильтра RC в УНЧ


Схема плавной регулировки полосы пропускания путем изменения элементов контура L1C1R приведена на рис. 28, а. В этот контур включается кварц, настроенный в резонанс с промежуточной частотой. Так как кварц имеет очень узкую полосу пропускания, то для частот, близких к его резонансной частоте, он представляет малое сопротивление, и напряжение сигнала передается в следующий контур без ослабления. При уходе принимаемой частоты от резонансной сопротивление кварца для нее резко возрастает и в следующий контур она передается ослабленной. Таким образом, полоса пропускания контура определяется добротностью кварца. Применяется такой фильтр при приеме телеграфных сигналов.


Ручная регулировка полосы пропускания в каскадах НЧ в радиотелефонном режиме производится для изменения тембра принимаемого сигнала введением активно-емкостного, активно - индуктивного шунта или изменением величины отрицательной обратной связи.

Очень эффективно на сужение полосы пропускания при приеме телеграфных сигналов влияет включение в цепь обратной связи каскада УНЧ ДС-фильтра. Фильтр, приведенный на рис. 28, б, можно рассматривать как состоящий из двух фильтров, шунтирующих определенный спектр частот. Фильтр R1R2 с параллельно включенным конденсатором С представляет малое сопротивление для низких частот и большое для высоких. Фильтр же C1C2R, наоборот, будет оказывать большое сопротивление низким частотам и малое — высоким.

Подбирая определенным образом величины резисторов и конденсаторов, можно добиться, чтобы для всех частот, расположенных справа и слева от узкой полосы частот, для которой фильтр RC подобен резонансному контуру, этот же фильтр представлял малое сопротивление. Обычно средняя частота узкой полосы выбирается в пределах 1000—1100 Гц. Напряжения обратной связи, имеющие значительную величину во всем спектре частот, кроме узкой полосы со средней частотой 1000 Гц, подаются на УНЧ и снижают его усиление. На частотах 1000—1100 Гц отрицательное напряжение обратной связи мало, и коэффициент усиления каскада резко возрастает. Таким образом, только частоты, находящиеся в пределах частотной характеристики фильтра, будут усиливаться каскадом. Фильтр RC на низких частотах имеет более острую частотную характеристику по сравнению с контуром, и ему отдается предпочтение.

Принимая телеграфные сигналы, настройку производят таким образом, чтобы частота биений находилась в пределах 1000—1100 Гц. В этом случае их усиление будет максимальным.

Регулировка тона. Производится с целью подбора наиболее приятного тона принимаемых телеграфных сигналов. Нормального тона сигнала можно добиться перестройкой частоты входного контура, для этой же цели часто устанавливаются специальные регуляторы тона (переменные емкости) в схемах второго гетеродина.

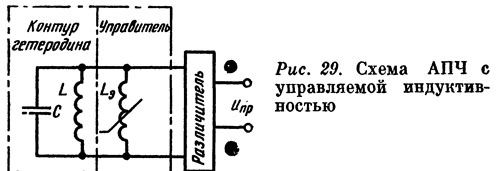

Автоматическая подстройка частоты. Недостаточная стабильность генераторов плавного диапазона передатчиков вызывает затруднения в приеме радиопередач и снижает их качество. Компенсация этого недостатка достигается введением в состав радиоприемника схем автоматической подстройки частоты (рис. 29). Физическая сущность работы схемы АПЧ заключается в том, что в дискриминаторе вырабатывается напряжение рассогласования, амплитуда которого изменяется по закону нестабильности частоты радиопередачи. Это напряжение подается на управляющий каскад схемы АПЧ, который воздействует на частоту гетеродина приемника. По принципу работы управляющий каскад (управитель) подобен частотному модулятору с использованием реактивной лампы. Частота гетеродина под воздействием управителя изменяется по закону изменения амплитуды напряжения рассогласования. Таким образом, частота гетеродина приемника будет всегда «подстраиваться» к нестабильной частоте принимаемого сигнала, и разность между ними во всех случаях окажется равной промежуточной частоте.
