Детектирование телеграфных сигналов



 Телеграфный сигнал имеет вид элементарных посылок (точек и тире), заполненных незатухающими колебаниями, не модулированными ни по амплитуде, ни по частоте. Непосредственное детектирование таких сигналов не приведет к получению на выходе детектора звукового сигнала, поэтому для прослушивания телефонного сигнала прибегают к его преобразованию (модуляции) непосредственно в тракте радиоприемного устройства с последующим детектированием.

Физический смысл преобразования незатухающих колебаний заключается в том, что на одном из элементов приемника (УПЧ или детектора) происходит смешение промежуточной частоты с частотой гетеродина. В результате смешения получаются биения, частота которых находится в звуковом диапазоне. Обычно разнос частот гетеродина и промежуточной частоты находится в пределах ± 1 кГц. В дальнейшем производится детектирование преобразованного сигнала и на нагрузке детектора выделяются напряжения телеграфных посылок с частотой «заполнения» их равной частоте биений.

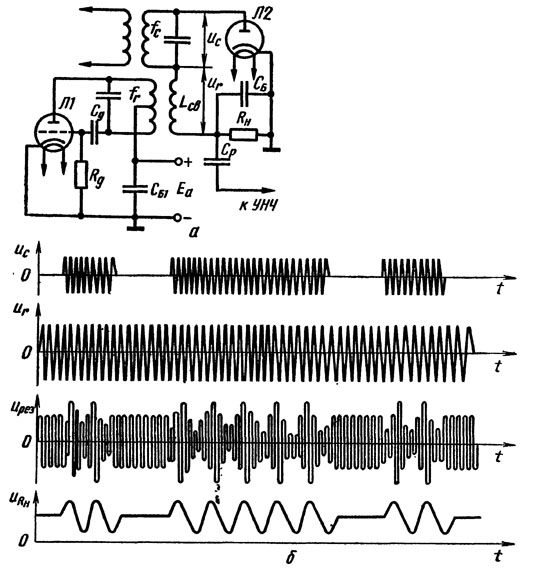

На рис. 23 приведена схема преобразования телеграфных сигналов и график получения биений. При подаче напряжения промежуточной частоты и частоты гетеродина на вход детектора происходит их смешение. В цепи детектора потечет анодный ток, состоящий из четырех составляющих: постоянной, переменной, промежуточной частоты, переменной частоты гетеродина и переменной частоты биений. Переменные составляющие анодного тока промежуточной частоты и частоты гетеродина замкнутся через конденсатор Сб на «землю», а на резисторе Rн произойдет падение напряжения только от постоянной и переменной составляющей (звуковой частоты биений) анодного тока. Переменная составляющая, с частотой биений поступит через разделительный конденсатор Ср на вход УНЧ. Частота биений создается только при одновременной подаче на вход детектора телеграфных посылок и частоты гетеродина.








Рис. 23. Детектор телеграфных сигналов (а) и график физических процессов (б) при детектировании
