РЕГУЛИРОВКИ В РАДИОПРИЕМНИКАХ

При работе радиоприемного устройства часто требуется производить различные регулировки для повышения качества воспроизведения, избирательности, помехоустойчивости, громкости сигнала, надежности в бесподстроечном приеме.

Регулировка громкости. Регулировку в каскадах УВЧ и УПЧ иногда называют регулировкой усиления или чувствительности. За регулировкой же по низкой частоте сохранилось название регулировки громкости. Принципиального различия в этих регулировках, кроме названия, нет.

Регулировка громкости может быть ручной и автоматической. В высокочастотных специальных приемниках можно одновременно производить все ручные и автоматические регулировки по высокой, промежуточной и низкой частотам.

Ручная регулировка позволяет подобрать нужную для уха громкость, ограничить уровень помех, имеющих амплитуду полезного сигнала и установить нормальный режим работы усилителя. Она может производиться изменением экранного напряжения ламп УВЧ и УПЧ или уровня полезного сигнала в каскадах низкой частоты.

При ведении радиосвязи на коротких волнах, особенно в ночное время, наблюдаются замирания слышимости сигнала, вызванные явлением интерференции пространственных волн, приходящих к антенне различными путями. Замирания носят бессистемный характер, и регулировать громкость вручную, особенно при приеме телеграфных сигналов, практически невозможно. На помощь приходит автоматическая регулировка громкости.

Выработанное при детектировании отрицательное напряжение сигнала подается на управляющие сетки усилительных ламп, уменьшая их коэффициент усиления. Чем выше уровень принимаемого сигнала, тем больше амплитуда отрицательного напряжения, подаваемого на управляющие сетки усилителей. Характерно, что при такой автоматической регулировке громкости происходит ослабление и малых сигналов.

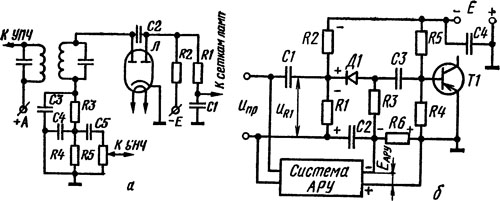

Рис. 27. Схемы АРУ:
а — с задержкой на лампах; б — на полупроводниковых приборах

Наиболее выгодна автоматическая регулировка усиления с задержкой (рис. 27, а). В этом случае ограничение сигнала начинается с определенного уровня. Слабые сигналы ограничению не подвергаются.

Для автоматической регулировки усиления с задержкой используется собственный детектор АРГ, включенный параллельно основному детектору. На анод детектора подается отрицательное напряжение, которое определяет порог ограничения. Ограничиваться будут только те сигналы, напряжения которых превышают по амплитуде отрицательные напряжения на аноде. При подаче сигналов с амплитудой, которая меньше отрицательного напряжения на аноде детектора, ток по лампе протекать не будет. В цепь детектора АРГ включен резистор нагрузки R1 соединенный с помощью тумблера с управляющими сетками управляемых ламп.

Когда тумблер АРГ включен, управляющие сетки ламп соединены с «корпусом» через резисторы утечки,

минуя резистор нагрузки детектора R. Переводя тумблер в положение «АРТ», сеточные цепи усилителей замыкают на «корпус» через резистор R. Если сигнала нет, а также если его величина не превышает отрицательного напряжения на аноде, лампа детектора находится в закрытом состоянии и ток по резистору R не проходит. В этом случае работа усилительных ламп будет определяться только напряжением на их анодах и напряжением смещения на управляющих сетках, созданным за счет катодного тока этих же ламп.

Когда на анод лампы АРГ поступит переменное напряжение с амплитудой выше напряжения запирания, в цепи детектора потечет ток и создаст падение напряжения на резисторе. Это напряжение (отрицательное), приложенное к сеткам управляемых ламп, уменьшит их коэффициент усиления.
