DOPPLER. Спецификации лифтов (мотор LEO, автоматические двери МР VVVF / REVECO), монтаж, электросхемы, руководство пользователя (2006 год) - часть 24













4.

Руководство



по



эксплуатации





Стр

.: 4.1.1



Версия

: 1.0



РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006



1.

ЭТАЖНЫЕ



ДВЕРИ





В



процессе



эксплуатационных



проверок



проводятся



следующие



операции

:


1.1.

Проверьте



правильность



работы



цепи



во



всех



дверях

.

Если



хотя



бы



один



из



контактов



цепи



не



сработает

,

лифт



не



будет



функционировать

.

В



случае



с



автоматическими



дверями

,

чтобы



проверить



цепь

,

приведите



в



действие



замок

,

таким



образом



провоцируя



неисправную



работу

.


1.2.

Проверьте

,

что



механическая



блокировка



двери



работает



исправно

.

Для



этого

,

попробуйте



сдвинуть



дверь



в



сторону

 –

она



не



должна



двигаться

.


1.3.

В



случае



полуавтоматических



дверей



как



во



время



запуска



в



эксплуатацию

,

так



и



в



процессе



регулярных



проверок

,

проверьте



расстояние



между



рамой

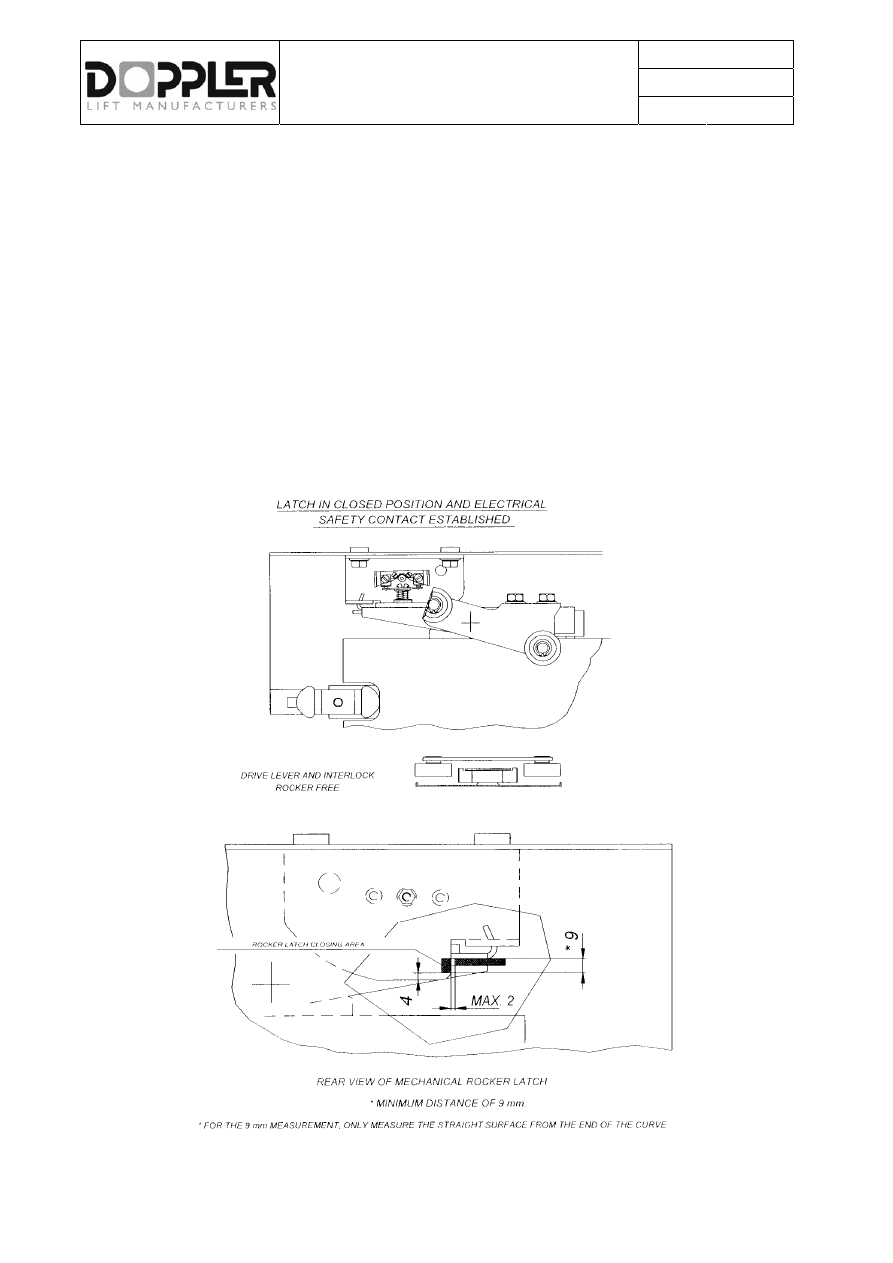

и



дверью



в



области



замка

 –

оно

,

как



показано



на



рисунке

,

не



должно



превышать

 6

мм

.





РАМА



ДВЕРЬ



ЗАМОК



МАКСИМАЛЬНОЕ



РАССТОЯНИЕ











Стр

.: 4.1.2



Версия

: 1.0

РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006



1.4.

В



случае



полуавтоматических



дверей



убедитесь

,

что



закрывающее



устройство



двери



работает



исправно

:

проверьте



скорость



закрывания



двери



и



убедитесь

,

что



после



закрывания



она



остается



в



правильном



положении

.


1.5.

Если



полуавтоматические



двери



имеют



обзорное



окно

,

убедитесь

,

что



стекло



находится



с



идеальном



состоянии



и



плотно



закреплено

.

Если



обзорного



окна



нет

,

проверьте



работу



индикатора



положения



кабины

.


1.6.

В



автоматических



дверях



как



при



запуске



в



эксплуатацию

,

так



и



во



время



регулярных



проверок

,

убедитесь

,

что



расцепляющиеся



части



блокировочного



устройства



не



мешают



друг



другу



и



не



находят



друг



на



друга

.

Таким



же



образом



проверьте

,

что



смещение



створок



двери



не



привело



к



тому

,

что



двери



не



замыкаются

.

Также



проверьте



расстояние

,

показанное



на



рисунке

,

оно



должно



быть



равно

 9

мм

.













Стр

.: 4.1.3



Версия

: 1.0



РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006





1.7.

Во



время



регулярных



эксплуатационных



обследований



необходимо



проверить



следующее

:

блокировочное



устройство

;

чувствительность



двери

,

когда



ударяют



или



едва



ударяют



закрывающиеся



двери

;

лифт



не



начинает



движение

,

когда



дверь



открыта

;

износ



башмачков

;

контактов

;

роликов



каретки



и



т

.

д

.

Если



необходимо

,

части



должны



быть



почищены

,

отрегулированы



или



заменены

 (

во



время



регулярных



проверок

).



2.

ТЯГОВЫЕ



КАНАТЫ



И



ИХ



КРЕПЕЖ





В



процессе



запуска



лифта

,

а



также



во



время



эксплуатационных



осмотров

,

необходимо



проверить



следующее

:


2.1.

При



запуске

,

а



также



периодически



при



эксплуатации



проверьте



состояние



канатов

,

их



целостность

.

Для



этого



посчитайте



изломы

,

трещины

.

Изломленная

 (

с



трещиной

)

ветвь



каната



на



одном



метре



длины



каната



означает

,

что



все



канаты



необходимо



заменить

.

Для



того

,

чтобы



выявить



порывы



или



трещины



ветвей



каната

,

проведите



хлопчатобумажной



тканью



вдоль



каната

.

Поврежденные



в



результате



износа



(

трения

)

ветви



можно



будет



заметить



невооруженным



глазом

.


2.2.

Проверьте



состояние



крепления



противовеса



и



кабины

,

в



частности

,

убедитесь

,

что



гайки



крепления



канатов



плотно



закручены

.


2.3.

Проверьте



смазку



канатов

.

Убедитесь

,

что



она



не



мешает



осмотру



канатов

.



3.

ТОРМОЗ





В



процессе



запуске



лифта

,

а



также



во



время



эксплуатационных



осмотров



лебедки



и



тормоза

,

необходимо



проверить



следующее

:



3.1.

Проверьте



износ



канавок



канатоведущего



шкива

.

Если



канаты



сильно



проскальзывают

,

что



приводит



к



неточным



остановкам

,

замените



шкив

.


3.2.

Проверьте



износ



тормозной



прокладки

:

ее



необходимо



заменить



до



того

,

как



появится



контакт



между



металлом



тормозной



колодки



и



тормозного



барабана

.

Прокладка



должна



быть



огнеустойчивой

.


3.3.

Проверьте

,

что



выступающие



части



и



втулки



соединений



и



тормозной



колодки



не



несут



признаков



износа



или



коррозии

,

которые



могут



привести



к



неверной



работе

.


3.4.

Проверьте

,

что



пружины



тормоза



не



подвержены



коррозии

,

на



них



нет



трещин

,

а



также



нет



опасности

,

что



они



выйдут



из



своих



мест

.







Стр

.: 4.1.4



Версия

: 1.0

РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006





3.5.

Между



поверхностями



тормоза

,

на



тормозной



колодке



или



на



барабане



тормоза

,

не



должно



быть



масла

.


3.6.

Первый



раз



рекомендуется



менять



масло

 (

минеральное

)

после

 350

часов



реальной



работы

.

После



этого

,

его



необходимо



менять



каждые

 12 – 18

месяцев

,

в



зависимости



от



интенсивности



использования



лифта

.

Более



того

,

уровень



масла



необходимо



периодически



проверять

,

чтобы



предотвратить



возможность



утечки

.


3.7.

Лебедка

  (

уровень



масла

,

щеточки

,

система



охлаждения

)

и



тормоз



должны



проверяться



каждые



три



месяца

.




4.

ОГРАННИЧИТЕЛЬ



СКОРОСТИ





В



процессе



запуске



лифта

,

а



также



во



время



эксплуатационных



осмотров



ограничителя



скорости

,

необходимо



проверить



следующее

:


4.1.

Убедитесь

,

что



ограничитель



скорости



работает



надежно



и



безопасно

.


4.2.

Подшипники



необходимо



проверять



и



смазывать



каждый



год

.


4.3.

Проверьте



натяжение



каната



на



натяжном



устройстве




4.4.

Убедитесь

,

что



выключатель



слабины



канатов



работает



исправно

.


4.5.

Убедитесь

,

что



канат



ограничителя



скорости



не



растянулся



чрезмерно

.

Это



приведет



к



срабатыванию



аварийного



выключателя



на



натяжном



устройстве

.

Если



канат



растянулся

,

укоротите



его

.


4.6.

Убедитесь

,

что



ветви



каната



ограничителя



скорости



не



повреждены

.

Если



они



повреждены

,

замените



канат

.

Один



из



способов



проверки



состояния



каната

 –

проверить



его



на



наличие



трещин



или



разрывов



ветвей



на



одном



метре



длины

.

Чтобы



обнаружить



повреждения



ветвей

,

проведите



хлопчатобумажной



тканью



вдоль



каната

.

Если



в



процессе



износа



ветви



каната



повреждены

,

это



будет



заметно



визуально

.


4.7.

Часто



проверяйте

,

что



контакт



превышения



скорости

  (

контакт



ограничителя



скорости

)

работает



исправно

.


4.8.

Проверьте



крепление



каната



и



канавку



шкива

.

Очистите



их



от



частичек



мусора

,

чтобы



обеспечить



исправную



работу



ограничителя



скорости

.







Стр

.: 4.1.5



Версия

: 1.0



РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006






5.

БУФЕР





Во



время



эксплуатационных



осмотров



буфера



необходимо



проверить



следующее

:

5.1.

Проверьте



наличие



буфера



и



его



состояние

.


5.2.

Проверьте



уровень



масла



в



буфере

.

Добавьте



масла



или



устраните



утечку

,

если



необходимо

.


5.3.

Убедитесь

,

что



аварийный



выключатель



буфера



срабатывает



и



останавливает



лифт

,

когда



буфер



сжат

.



6.

АВАРИЙНОЕ



УСТРОЙСТВО



И



АВАРИЙНАЯ



ОСТАНОВКА





Во



время



эксплуатационных



осмотров



аварийного



устройства



необходимо



проверить



следующее

:

6.1.

Проверьте

,

что



оно



работает



и



что



его



слышно



снаружи

.


6.2.

Проверьте

,

что



все



аварийные



системы



лифта



работают



исправно

  (

аварийное



освещение

,

телефон



и



т

.

д

.)



7.

КАБИНА



И



ВХОД



В



КАБИНУ





Во



время



эксплуатационных



осмотров



кабины



и



входа



в



кабину

,

необходимо



проверить



следующее

:



7.1.

Проверьте



общее



состояние



кабины



и



рамы



кабины

.


7.2.

Убедитесь

,

что



кабина



постоянно



освещается

.


7.3.

Убедитесь

,

что



кнопка

 «

стоп

»

на



крыше



кабины



работает



исправно

.


7.4.

Расстояние



между



дверью



кабины



и



этажной



дверью



не



должна



превышать

 20

мм

,

в



случае



с



автоматическими



дверями

 –

это



расстояние



может



составлять



до

 30

мм

.


7.5.

Убедитесь

,

что



двери



кабины



и



этажные



двери



имеют



фартуки

.


7.6.

Если



в



лифте



есть



двери



кабины

,

убедитесь

,

что



лифт



не



начинает



движение

,

если



дверь



открыта

,

и

,

если



он



начал



движение

,

останавливается

,

когда



дверь



открывается

  (

кроме



случая



с



автоматическими



дверями



с



устройством



выравнивания



при



открытых



дверях

,

когда



выравнивание



может



иметь



место

,

когда



дверь



открывается

).







Стр

.: 4.1.6



Версия

: 1.0

РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006




7.7.

Если



в



лифте



есть



дверь



кабины

,

убедитесь

,

что



она



свободно



открывается



и



чувствительна



к



препятствиям

.


7.8.

Если



в



лифте



есть



дверь



кабины

,

проверьте



контакт



закрывания



двери

.


7.9.

Если



в



лифте



есть



дверь



кабины

,

проверьте



правильное



движение



створок

,

состояние



башмачков

.

Если



они



износились

,

замените



их

.


7.10.

Проверьте



в



кабине



наличие



устройство



перегрузки

.


7.11.

Убедитесь

,

что



этажные



вызывные



панели

,

а



также



кнопки

  (

выбора



этажа

,

открывания



дверей

)

в



кабине



работают



исправно

.


7.12.

Проверьте



исправную



работу



обратной



связи

 (

кабина

 –

диспетчер

).



8.

ПРОВЕРКА



ПРОТИВОВЕСА





Во



время



эксплуатационных



осмотров



противовеса



необходимо



проверить



следующее

:



8.1.

Проверьте



состояние



рамы



противовеса

,

в



частности



обратите



внимание



на



гайки

,

контрагайки

,

крепление



башмаков



и



т

.

п

.


8.2.

Проверьте



зажимы



канатов

,

гайки

,

контрагайки



и



шпильки



безопасности



крепления



канатов

.



9.

ЭЛЕТКРИЧЕСКИЕ



ЦЕПИ



БЕЗОПАСНОСТИ





Во



время



эксплуатационных



осмотров



электрических



цепей



безопасности



необходимо



проверить



следующее

:



9.1.

Убедитесь

,

что



провода

,

соединяющие



рамы



дверей

,

замки

,

кожух



мотора



и



контроллер



находятся



в



хорошем



рабочем



состоянии



и



подключены



к



земле



или



к



металлическим



проводам

.


9.2.

Проверьте

,

что



заземление



проводников



цепи



безопасности



приводит



к



остановке



лифта

.


9.3.

Убедитесь

,

что



все



устройства



безопасности



находятся



в



нормальном



рабочем



состоянии



и



при



срабатывании



полностью



останавливают



лифт

.


9.4.

Если



есть



системы



освобождения



пассажиров

,

проверьте



их



функциональность

.









Стр

.: 4.1.7



Версия

: 1.0



РУКОВОДСТВО



ПО



ЭКСПЛУАТАЦИИ



Дата

: 25.07.2006



9.5.

Если



есть



необходимость

,

проверьте



ток



и



напряжение

.




10.

СИГНАЛЫ



И



ФУНКЦИИ





Во



время



эксплуатационных



осмотров



необходимо



проверить



следующее





10.1.

В



случае



закрытых



шахт



с



неавтоматическими



этажными



дверями



без



обзорного



окна



на



этаже



должен



быть



установлен



индикатор

,

показывающий

,

что



кабина



прибыла



на



этаж

.

Убедитесь

,

что



этот



индикатор



работает



на



каждом



этаже

.


10.2.

Убедитесь

,

что



работает



задержка

,

которая



дает



преимущество



вызовам



из



кабины



по



отношению



к



вызовам



с



этажей

.


10.3.

Убедитесь

,

что



окончательная



безопасная



остановка



на



первой



и



последней



остановке



обеспечивается



конечными



выключателями

,

а



не



выключателями

,

отвечающими



за



нормальную



остановку



кабины



на



конечных



этажах

.


10.4.

Убедитесь

,

что



конечный



аварийный



выключатель



работает



исправно



и



что



кабина



размещена



в



башмаках



таким



образом

,

что



ее



движению



ничто



не



мешает

.


10.5.

Убедитесь

,

что



кабина

,

как



пустая

,

так



и



с



максимальной



нагрузкой

,

должным



образом



выровнена



на



всех



остановках

.


10.6.

Проверьте



состояние



реле



и



контакторов

,

а



также



их



работу



в



случае



пропадения



или



смешения



фаз

.


10.7.

Если



в



станции



управления



есть



реестр



ошибок

,

убедитесь

,

что



последние



ошибки



были



зарегистрированы

.




11.

ШАХТА





Во



время



эксплуатационных



осмотров



шахты



необходимо



проверить



следующее

:



11.1.

Убедитесь

,

что



в



приямке



нет



воды



или



горючих



жидкостей

,

которые



могут



вызвать



неисправную



работу



лифта

.

Убедитесь

,

что



приямок



чистый

,

сухой



и



в



нем



нет



мусора

.

В



гидравлических



лифтах



убедитесь

,

что



из



гидроцилиндра



и



гидравлических



рукавов



не



происходит



утечка



масла

.


11.2.

Шахта

,

лифт



и



приямок



должны



быть



достаточно



освещены



для



проведения



проверки

:

проверьте

,

что



система



работает

.
