Глава 7 Описание функциональных параметров



80





Примечание:

- Поиск частоты начинается при замыкании контакта;

-  Поиск  частоты  завершается,  ПЧ  начинает  работу  с  определенной  во  время  поиска

частотой; срабатывает соответствующий многофункциональный выход;

ПЧ выключается, многофункциональный выход автоматически сбрасывается.

27  и  28.  Изменение  источника  задания.  Если  параметр  PrF.36=1,  то  с  помощью  дис-
кретных входов можно изменить источник задания частоты.

Многофункциональный вход

Источник заданной частоты

«27»

«28»

FIC

RS485

FIV

Потенциометр на пульте управления





Prd.23

Выход M01

Заводское значение 01

Prd.24

Выход M02

Заводское значение 02

Prd.25

Выход YA, YB, YC

Заводское значение 03



Диапазон

0-32

Шаг



Значение

0: Не задействована
1: Включение
2: Частота достигнута
3: Сбой
4: Нулевая скорость
5: Частота 1 достигнута
6: Частота 2 достигнута
7: Ускорение
8: Замедление
9: Индикация низкого напряжения
10: Значение таймера 1 достигнуто
11: Значение таймера 2 достигнуто
12: Индикация завершения цикла
13: Индикация завершения процесса
14: Достигнуто верхнее аварийное значение сигнала с датчика
      обратной связи

Инструкция по эксплуатации преобразователя частоты серии IBD



81



Значение



  15:  Достигнуто  нижнее  аварийное  значение  сигнала  с    датчика

обратной связи

16: Отсутствие сигнала 4-20 мА
17: Обнаружение перегрузки
18: Превышение допустимого тока
26: Поиск частоты завершен
27: Значение счетчика достигнуто
28: Значение промежуточного значения счетчика достигнуто





0.    Не задействована. Функция выхода не запрограммирована.

1.  Включение

Сигнал формируется при наличии напряжения на выходе ПЧ или подачи сигнала на

включение.

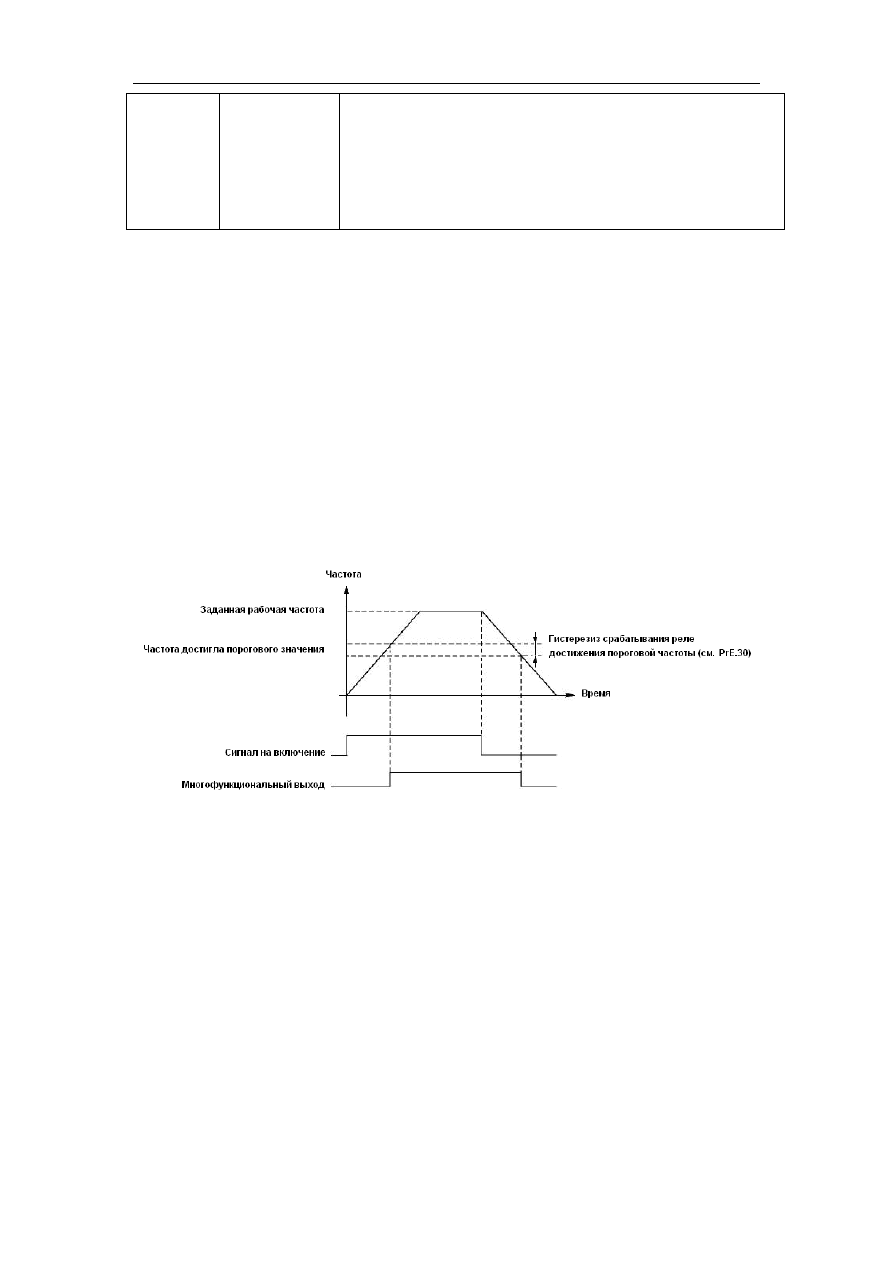

2.  Частота достигнута

Выход срабатывает, когда частота достигает заданного значения

3.  Сбой

Выход срабатывает, когда происходит сбой в работе ПЧ.

4.  Нулевая скорость

Выход срабатывает, когда выходная частота становится ниже пусковой частоты.

5.  Частота 1 достигнута (см. параметр PrE.25)

6.  Частота 2 достигнута (см. параметр PrE.26)

Выход срабатывает, когда частота достигает заданного значения.





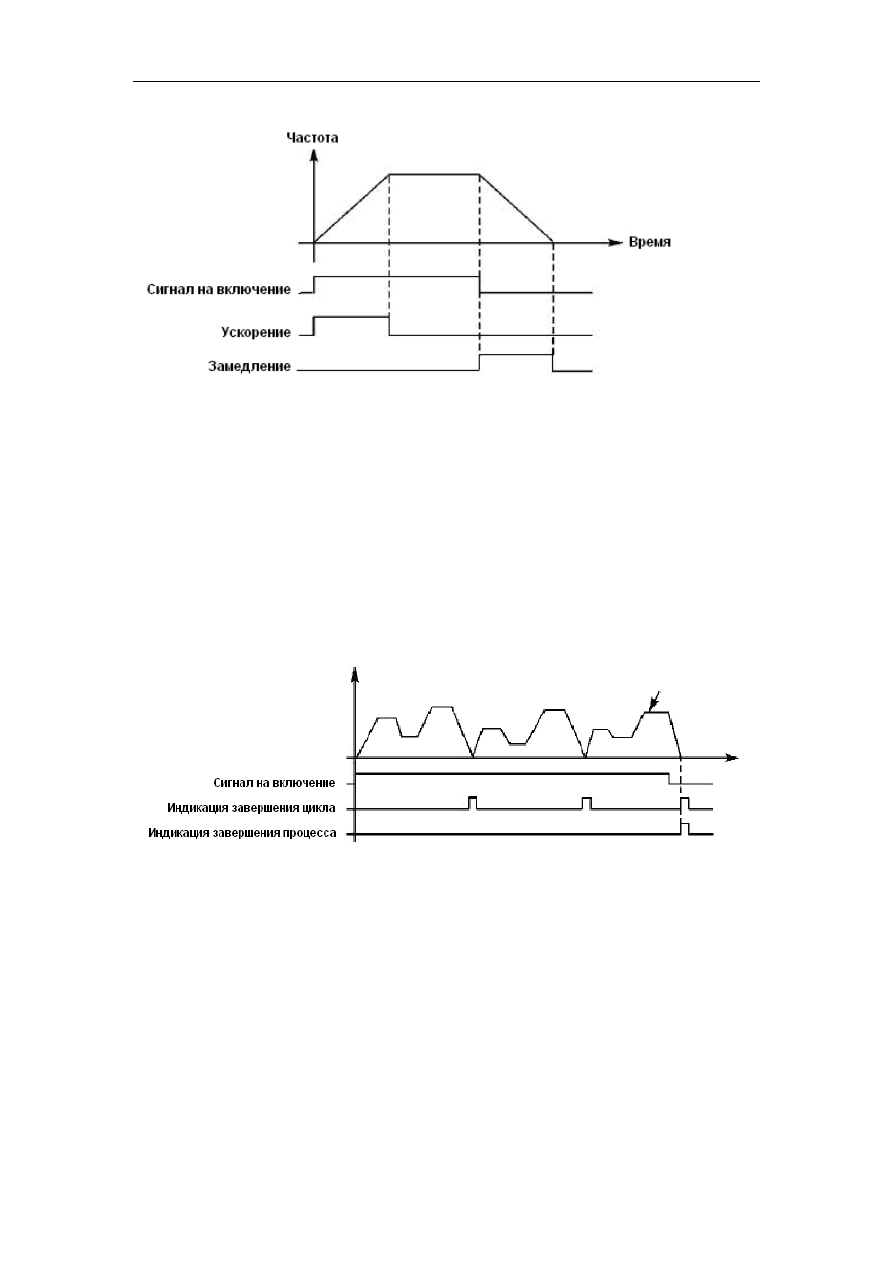

7: Ускорение

Выход    срабатывает, когда ПЧ работает в режиме ускорения.
8: Замедление
Выход    срабатывает, когда ПЧ работает в режиме замедления.

Глава 7 Описание функциональных параметров



82







9: Индикация низкого напряжения
Данный выход срабатывает, когда ПЧ обнаруживает, что напряжение на шине посто-

янного тока ниже заданного значения; заданное значение сигнализации о низком напряже-
нии настраивается в группе дополнительных параметров.

10: Значение установки таймера 1 достигнуто
11: Значение установки таймера 2 достигнуто
Выход срабатывает, когда достигается заданное значение времени таймера. При про-

падании входного сигнала запуска    выходной контакт    размыкается.

12: Индикация завершения цикла
При завершении выполнения цикла управляющей программы на многофункциональ-

ном выходе появляется импульсный сигнал с длительностью около 1 сек.





13. Индикация завершения процесса
Когда все циклы программы выполнены, посылается сигнал о завершении процесса.

Данный сигнал может служить сигналом тревоги для обслуживающего персонала, или сиг-
налом для запуска следующей программы.

14: Достигнуто верхнее аварийное значение сигнала с датчика обратной связи



Инструкция по эксплуатации преобразователя частоты серии IBD



83



Выход срабатывает, когда величина обратной связи PID-регулятора становится боль-

ше верхнего аварийного предела. Может использоваться для подачи сигнала о неисправно-
сти или аварийной остановки.

15: Достигнуто нижнее аварийное значение сигнала с    датчика обратной связи
Выход срабатывает, когда величина обратной связи PID-регулятора становится мень-

ше нижнего аварийного предела.

16: Отсутствие сигнала с 4-20 мА
Когда пропадает сигнал, подаваемый на вход FIC, соответствующий дискретный вы-

ход срабатывает.

17: Обнаружение перегрузки двигателя по току.
Выход активен, как при обнаружении перегрузки двигателя по току (при обнаружении

перегрузки  защита  некоторое  время  не  отключает  преобразователь),  так  и  после  срабаты-
вания  защиты  от  перегрузки.  После  отключения  преобразователя  снять  сигнал  с  выхода
можно повторным включением ПЧ, или сигналом Сброс ошибки.

18: Превышение предельно допустимого тока

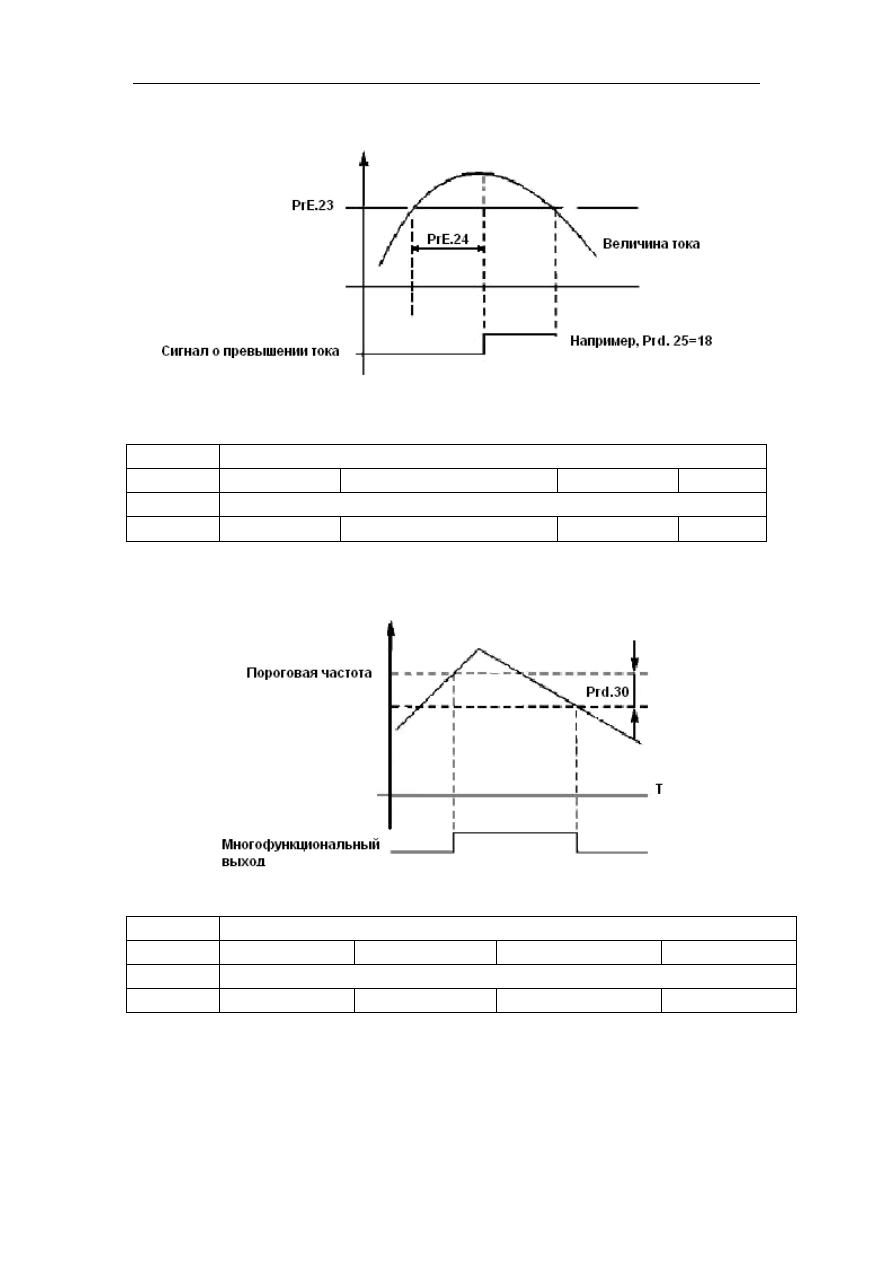

Выход  срабатывает  при  обнаружении  превышения  предельной  величины  тока  (см.

PrE.23).

26: Поиск частоты завершен
Выход срабатывает при завершении поиска частоты и сбрасывается при выключении

ПЧ. См. описание многофункционального входа с функцией пуска с поиском частоты.

27: Значение счетчика достигнуто
Выход срабатывает, когда используется внешний счетчик, и его показания достигают

установленного значения (см. PrE.07).

28: Значение промежуточного счетчика достигнуто
Выход  срабатывает,  когда  показания  счетчика  достигают  установленного  значения

(PrE.08).



Prd.26

Выход FOV                                                            Заводское значение 0



Диапазон

0-3

Шаг

Prd.27

Выход FOC                                                            Заводское значение 1



Значение

0: Выходная частота

1: Выходной ток

2: Напряжение звена постоянного тока

3: Напряжение переменного тока на выходе


Prd.26 Выход FOV
Выходное напряжение на выходе FOV находится в пределах 0-10 В и устанавливается

с  помощью  параметров  Prd.06  и  Prd.07.  Значение  может  быть  соотнесено  с  выходной  ча-
стотой, выходным током, напряжением звена постоянного тока и напряжением переменного
тока на силовом выходе преобразователя.



Глава 7 Описание функциональных параметров



84

Prd.27 Выход FOC
Выходной ток на выходе FOC может находится в пределах 0-20 мА и устанавливается

с помощью параметров Prd.08 и Prd.09. Может контролировать    выходную частоту, выход-
ной ток, напряжения постоянного и переменного токов. Сопротивление нагрузки на выходе

FOC не должно быть больше 250 Ом.

0: Выходная частота:
Изменение    тока на выходе FOC (напряжения на выходе FOV) соответствует диапа-

зону от минимальной рабочей частоты до максимальной рабочей частоты

1: Выходной ток ПЧ
Изменение    тока на выходе FOC (напряжения на выходе FOV) соответствует диапа-

зону токов 0 … 2 ×«номинальный ток ПЧ»

2: Напряжение звена постоянного тока.
Изменение    тока на выходе FOC (напряжения на выходе FOV) соответствует диапа-

зону напряжений 0 … 1000В в звене постоянного тока.

3: Напряжение питания переменного тока
Диапазон выходного  тока (напряжения)  соответствует  диапазону  0  …  500В  на сило-

вом выходе преобразователя с напряжением питания 380В или диапазону 0 … 250 В на вы-
ходе преобразователя с напряжением питания 220В

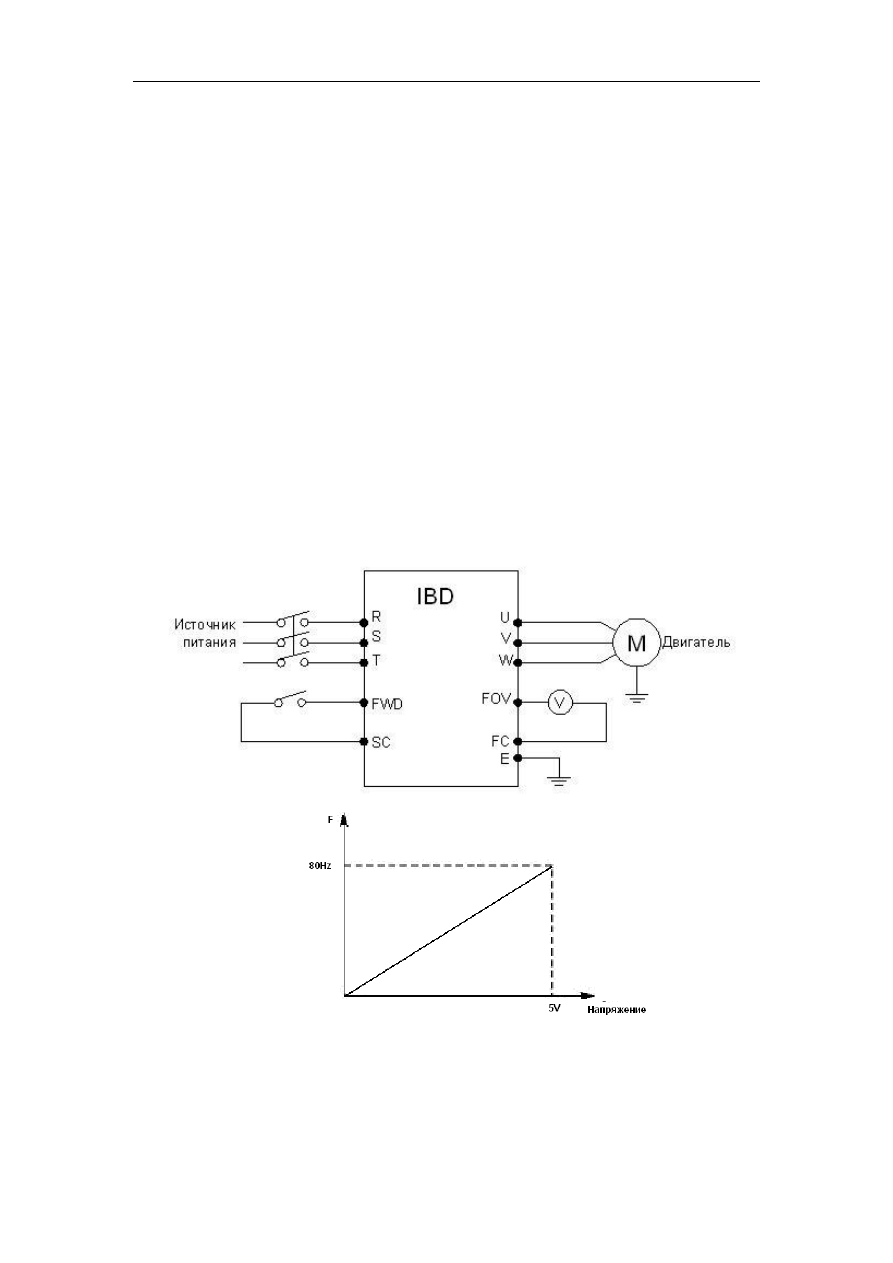

Пример: Для контроля частоты используется вольтметр с входным напряжением 0-5В.

Минимальная рабочая частота ПЧ - 0,00 Гц, максимальная - 80 Гц.





Следует установить следующие значения параметров:
Prb.05=80.00 Максимальная рабочая частота
Prb.06=0.00 Минимальная рабочая частота
Prd.06=0.00 Минимальное напряжение выхода FOV
Prd.07=5.00 Максимальное напряжение выхода FOV

Инструкция по эксплуатации преобразователя частоты серии IBD



85



7-5 Группа вспомогательных параметров



PrE.00

Установка частоты медленного вращения                            Заводское значение 5,00



Диапазон

0,00---максимальная рабочая частота

Шаг

0,0

С  помощью  параметра  PrE.00  осуществляется  установка  частоты  в  режиме  медлен-

ного вращения, который применяется, например,    для пробного прогона. Пуск двигателя в
данном  режиме  должен  быть  осуществлен  только  с  помощью  дискретных  входов,  предва-
рительно запрограммированных.

Во  время  работы  в  режиме  медленного  вращения  не  выполняются  другие  команды,

кроме тех, которые связаны с режимом медленного вращения. После завершения работы в
данном режиме ПЧ останавливает двигатель и выключается, время замедления определяет-
ся параметром (PrE.06, время торможения 4).

Уровень  приоритета  режимов:  медленное  вращение  →  предустановленная  скорость

→ PLC-регулирование → PID-регулирование → режим треугольной волны → пуск с поис-
ком частоты → заданное значение частоты.

Эти  режимы  управления  могут  включаться  одновременно,  но  работают  в  порядке

приоритета.



PrE.01

Время ускорения 2                                                            Заводское значение 10,0

PrE.02

Время замедления 2                                                          Заводское значение 10,0

PrE.03

Время ускорения 3                                                            Заводское значение 20,0

PrE.04

Время замедления 3                                                          Заводское значение 20,0

PrE.05

Время ускорения 4                                                            Заводское значение 2,0

PrE.06

Время замедления 4                                                          Заводское значение 2,0



Диапазон

0-6000,0

Шаг

0,1

ПЧ из серии IBD имеют четыре времени ускорения/замедления, по умолчанию в ПЧ

используется  время  ускорения/замедления  1  (для  режима  медленного  вращения  использу-
ется  только  время  ускорения/замедления  4).  Пользователь  может  выбрать  любое  время
ускорения/замедления.  При  внешнем  задании  режима  предустановленной  скорости  время
ускорения/замедления задается состоянием дискретных входов, при использовании режима
PLC  скорости  и    времена  ускорения/замедления  задаются  с  помощью  управляющей  про-
граммы.





PrE.07

Установка уровня срабатывания счетчика                                    Заводское значение 100

PrE.08

Промежуточное значение счетчика                                Заводское значение 50



Диапазон

0-65000

Шаг



Глава 7 Описание функциональных параметров



86


В  ПЧ  серии  IBD  предусмотрен  счетчик  с  двумя  уровнями  установки;  импульсный

сигнал с частотой менее 250 Гц может быть подан через многофункциональный вход; когда
показания счетчика достигают установленной величины, соответствующий многофункцио-
нальный выход срабатывает. Если на счетчик через входной контакт подается сигнал сброса,
счет начинается заново. Импульсный входной сигнал для счетчика может формироваться с
помощью бесконтактных и фотоэлектрических выключателей.



PrE.09

Ограничение тока при ускорении                        Заводское значение 150



Диапазон

0-200%

Шаг

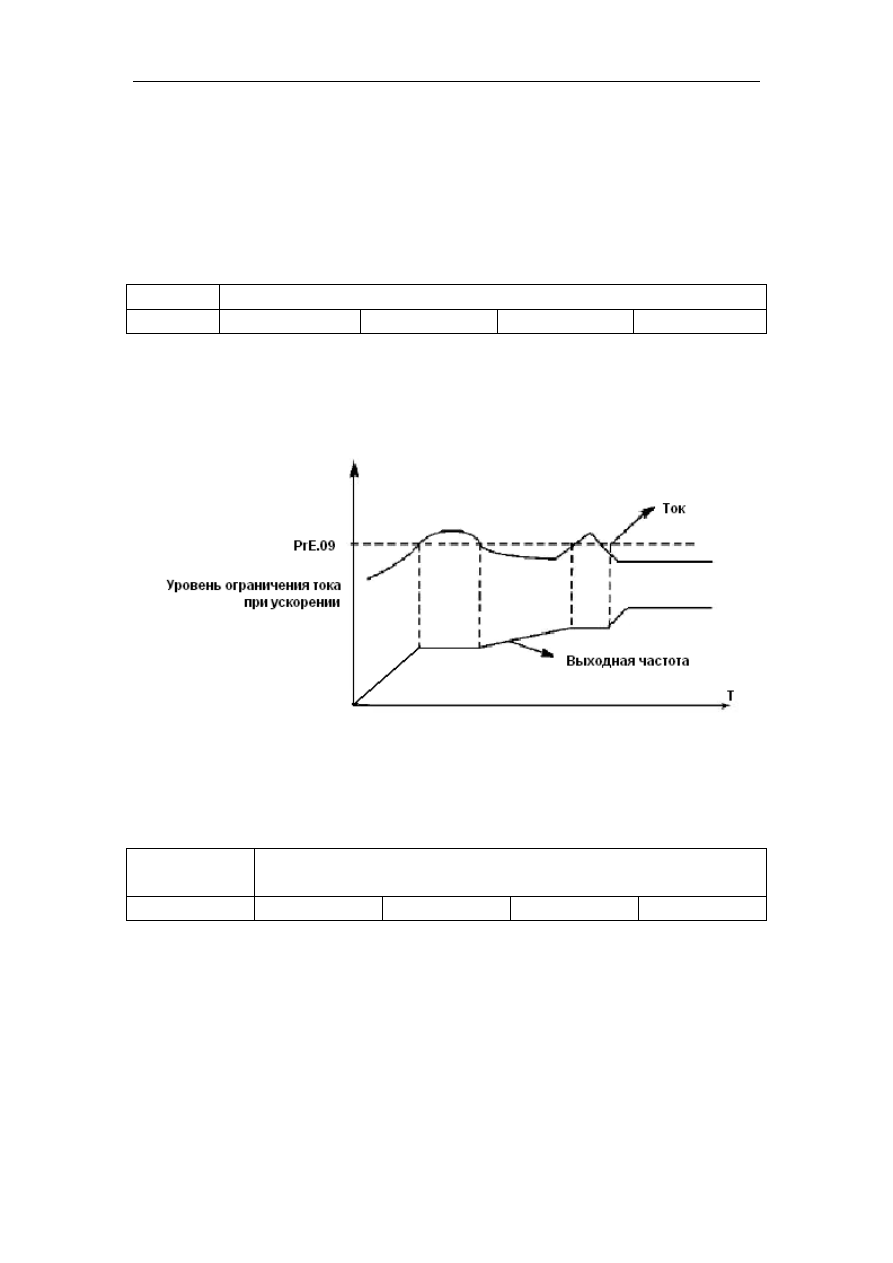

При  работе  ПЧ  в  режиме  ускорения  могут  возникнуть  относительно  большие  токи,

которые вызовут срабатывание защиты от перегрузки по току. Величина максимального то-
ка



перегрузки задается с помощью параметра PrE.09. При достижении током установленной

величины ПЧ прекратит работу в режиме ускорения, когда ток уменьшится, ПЧ продолжит
работу в режиме разгона.



Величина тока перегрузки 100% соответствует номинальному току ПЧ (т.е. предельно

возможной величине параметра PrC.10 в диапазоне допустимых значений). Защита отклю-
чена при PrE.09=0.



PrE.10

Ограничение тока    при постоянной скорости

Заводское значение 00



Диапазон

0-200

Шаг


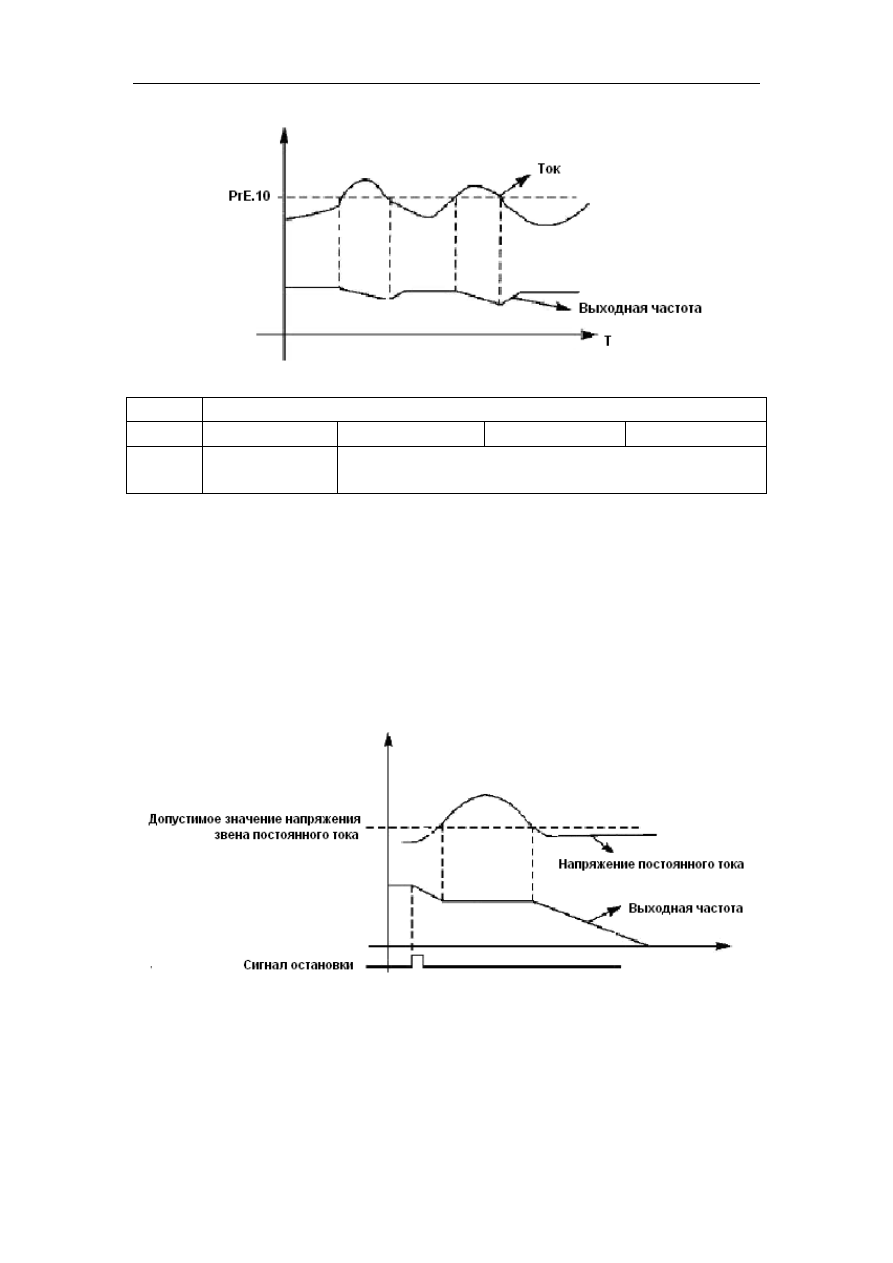

При  работе  ПЧ  в  режиме  постоянной  скорости  из-за  колебаний  величины  нагрузки

будет изменяться выходной ток ПЧ. Если не установлен уровень ограничений по току, мо-
жет сработать защита от перегрузки по току. Ограничение величины тока    при постоянной
скорости  устанавливается  с  помощью  параметра  PrE.10.  В  случае  превышения  током  зна-
чения параметра PrE.10, ПЧ автоматически снизит частоту и при возвращении значения то-
ка к нормальной величине повысит частоту до установленного значения. См. рисунок ниже.
Величина тока перегрузки 100% соответствует номинальному току ПЧ (т.е. предельно воз-
можной величине параметра PrC.10 в диапазоне допустимых значений).
Защита отключена при PrE.10=00.

Инструкция по эксплуатации преобразователя частоты серии IBD



87







PrE.11

Защита от перенапряжения при торможении      Заводское значение 1



Диапазон

0-1

Шаг





Значение

0:Выключена

1:Включена

0: Выключена
Во время работы ПЧ в режиме торможения на шине постоянного тока может увели-

читься напряжение из-за быстрого торможения. Когда защита от перенапряжения при тор-
можении отключена, ПЧ не измеряет величину напряжения на шине и не реагирует на его
изменение. В результате этого может сработать защита от перенапряжения.

1: Включена
Защита от перенапряжения при торможении включена во время процесса торможения.

Если величина напряжения постоянного тока превышает допустимый уровень, ПЧ прекра-
щает  торможение.  Когда  значение  напряжения  постоянного  тока  приходит  в  норму,  вновь
включается режим торможения.



PrE.14

Глава 7 Описание функциональных параметров



88



PrE.12

Автоматическая регулировка напряжения                Заводское значение 1



Диапазон

0-2

Шаг



Значение

0: Выключена

1: Включена

2: Выключена при торможении

В случае нестабильного напряжения источника питания может происходить сильный

нагрев  оборудования.  Это  приводит  к  повреждению  изоляции  и  нестабильному  значению
выходного момента двигателя.

0: Выключена
Автоматическая  регулировка  напряжения  выключена,  выходное  напряжение  ПЧ  не-

стабильно.

1: Включена
Автоматическая  регулировка  напряжения  включена,  выходное  напряжение  ПЧ  ста-

бильно.

2: Выключена при торможении
При  отключении  автоматической  регулировки  напряжения  при  торможении    может

увеличиться тормозная способность ПЧ.



PrE.13

Автоматический переход в режим энергосбережения    Заводское значение 0,0



Диапазон

0-100

Шаг

PrE.14

Напряжение включения тормозного модуля                  Заводское значение:

                                                                                      650В/ 375В



Диапазон

При питании 380В: 650-800B

При питании 220В: 360-400B

Шаг



PrE.15

Коэффициент использования тормозного модуля            Заводское значение 50



Диапазон

40-100

Шаг

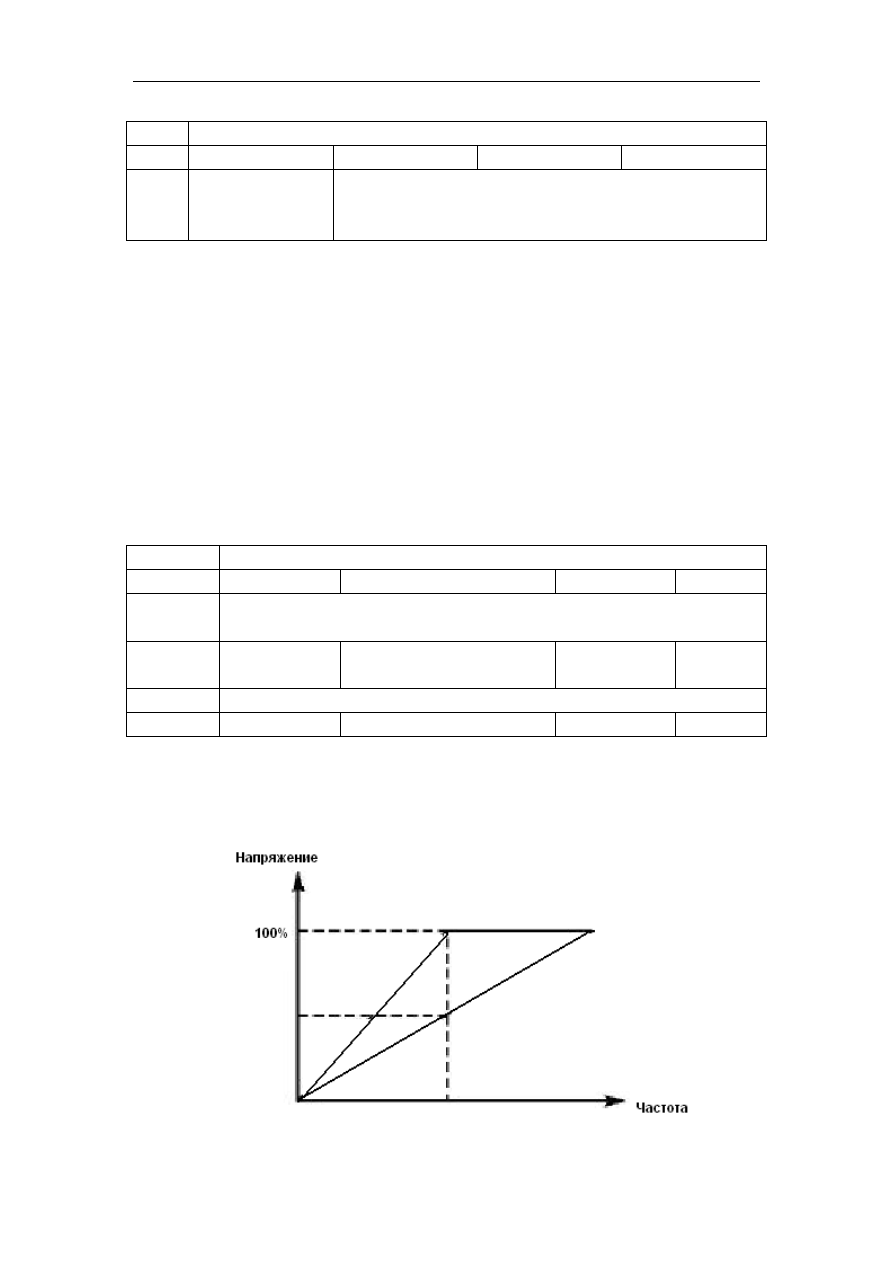

PrE.13 Автоматический переход в режим энергосбережения
В режиме работы с постоянной скоростью вращения вычисляется и используется оп-

тимальное значение напряжения для действующей



нагрузки. Это приводит к уменьшению

расхода электроэнергии.



Инструкция по эксплуатации преобразователя частоты серии IBD



89



Внимание: запрещается использовать данную функцию для переменной нагрузки или

нагрузки близкой к максимальной

Параметры PrE.14 и PrE.15 предназначены для настройки ПЧ только со встроенным

тормозным модулем (ПЧ серии IBD мощностью до 15 кВт включительно).

С  помощью  данных  параметров  устанавливается  допустимый  уровень  напряжения

звена постоянного тока и коэффициент использования тормозного модуля.

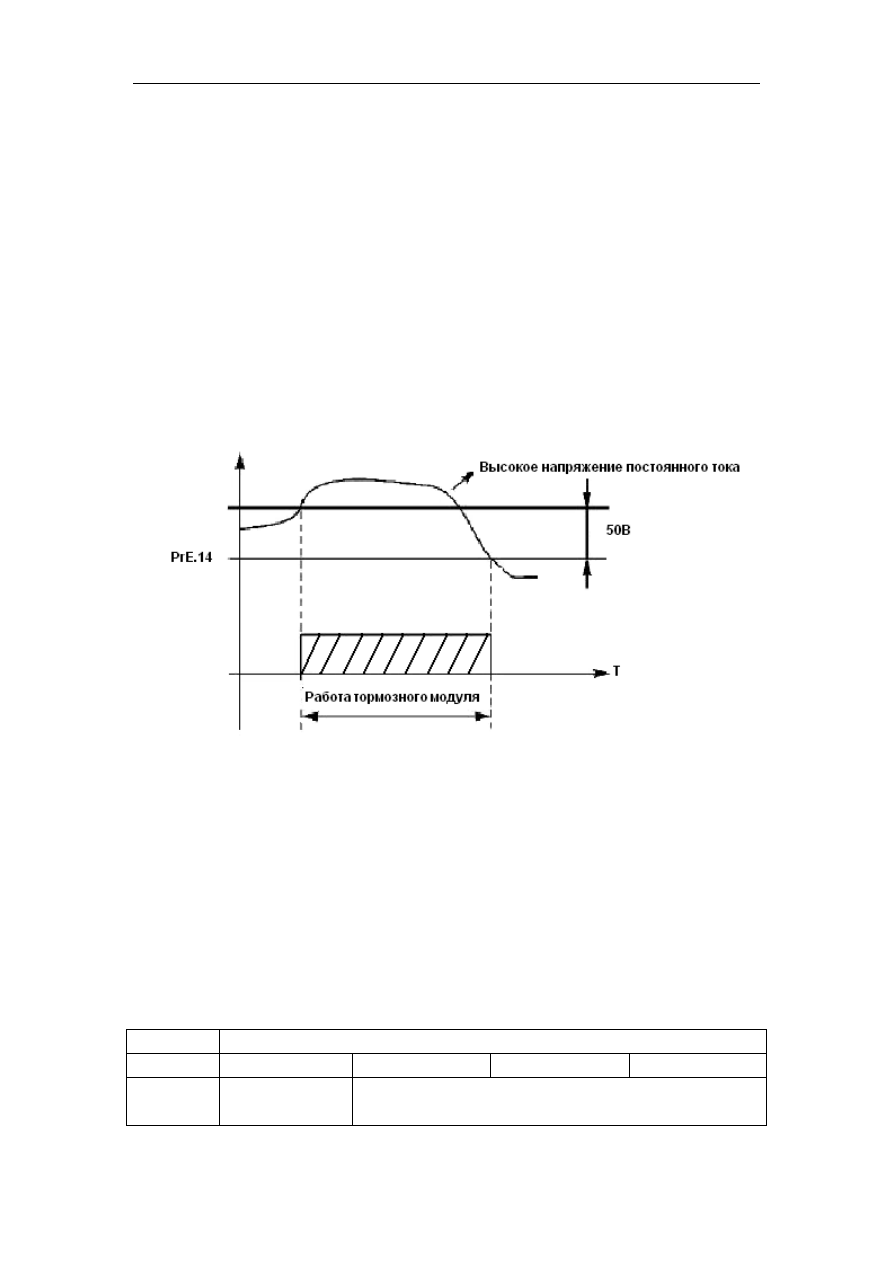

PrE.14 Напряжение включения тормозного модуля
С  помощью  данного  параметра  устанавливается  напряжение  включения  тормозного

транзистора.  Когда  напряжение  звена  постоянного  тока  в  ПЧ  превышает  установленное
значение (PrE.14), включается тормозной транзистор и энергия рассеивается на тормозном
резисторе.  В  результате  происходит  уменьшение  напряжения  звена  постоянного  тока  и
тормозной  модуль  выключается.  Относительно  уровня,  установленного  в  PrE.14,  работает
защита от перенапряжения при торможении (см. параметр PrE.11).



Следует уделить особое внимание настройке этого параметра. Слишком высокое напря-

жение  может  вызвать  срабатывание  защиты  ПЧ  от  перенапряжения;  при  слишком  низком
заданном  значении  тормозной  резистор  будет  перегреваться.  Установка  в  заводские  значе-
ния на этот параметр не влияет.



PrE.15 Коэффициент использования тормозного модуля
Напряжение  на  тормозном  резисторе  представляет  собой  ШИМ-сигнал.  Данный  ко-

эффициент PrE.15 численно равен коэффициенту заполнения ШИМ-сигнала, включающего
транзистор тормозного модуля. При большем значении данного коэффициента энергия бу-
дет быстрее рассеиваться на тормозном резисторе, то есть резистор будет поглощать боль-
шую мощность, но в тоже время быстрее нагреваться.



PrE.16

Перезапуск после отключения питания                        Заводское значение 0



Диапазон

0-1

Шаг



Значение

0: Выключен: перезапуск не выполняется

1: Включен: запуск с поиском частоты



Глава 7 Описание функциональных параметров



90




0: Выключен
Перезапуск  после  отключения  питания  и  его  повторного  включения  не  осуществля-

ется,  ПЧ  удаляет  рабочие  команды.  После  восстановления  подачи  питания  производится
обычный пуск ПЧ.

1: Включен
ПЧ сохраняет рабочие команды (в течение установленного времени, параметр PrE.17)

и после восстановления подачи питания производит запуск с поиском частоты. Если время
простоя  превышает  установленное  время,  ПЧ  удаляет  команды.  В  данном  случае  следует
запустить ПЧ в обычном порядке после восстановления подачи питания.

Внимание: если режим перезапуска включен, то ПЧ может внезапно начать работу.
Проявите особую осторожность, если для включения и выключения ПЧ используется

дискретный вход. Если контакт замкнут, то ПЧ всегда автоматически включится при подаче
питания.



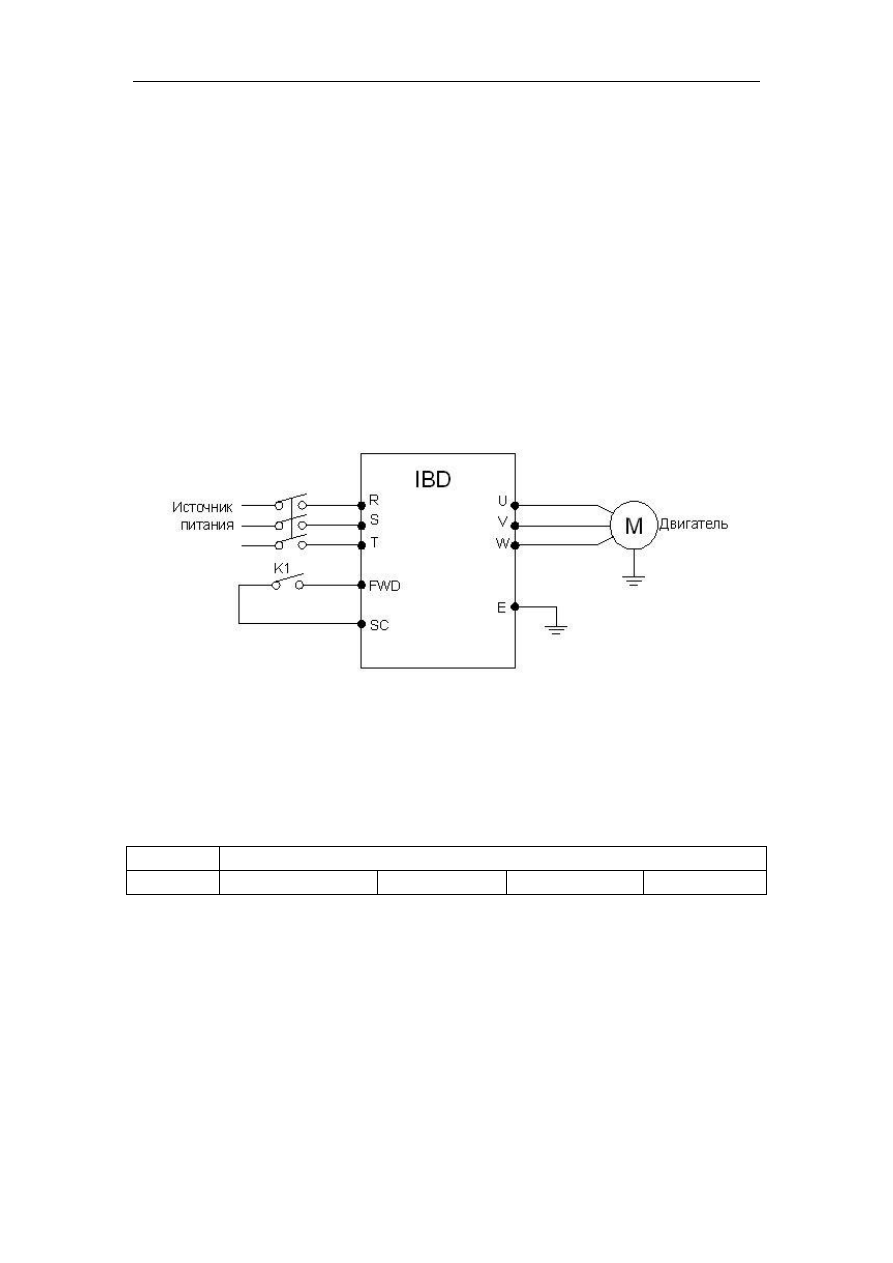

Например:
K1 замкнут, ПЧ включен. К1 разомкнут, ПЧ выключен. Если после отключения пита-

ния К1 остался замкнут, то при подаче питания ПЧ включится. Так как использование дан-
ного режима сопряжено с повышенной опасностью, используйте другие способы управле-
ния, например, подключение по трех проводной схеме (см. описание параметра Prb.02).





PrE.17

Допустимое время отключения питания                  Заводское значение 5,0



Диапазон

0-10,0 сек

Шаг

0,1


С  помощью  параметра  PrE.17  устанавливается  допустимое  время  отключения  пита-

ния. По истечении допустимого времени перезапуск не осуществляется.

Инструкция по эксплуатации преобразователя частоты серии IBD



91



PrE.18

Предел тока при пуске с поиском частоты                Заводское значение 150



Диапазон

0-200%

Шаг

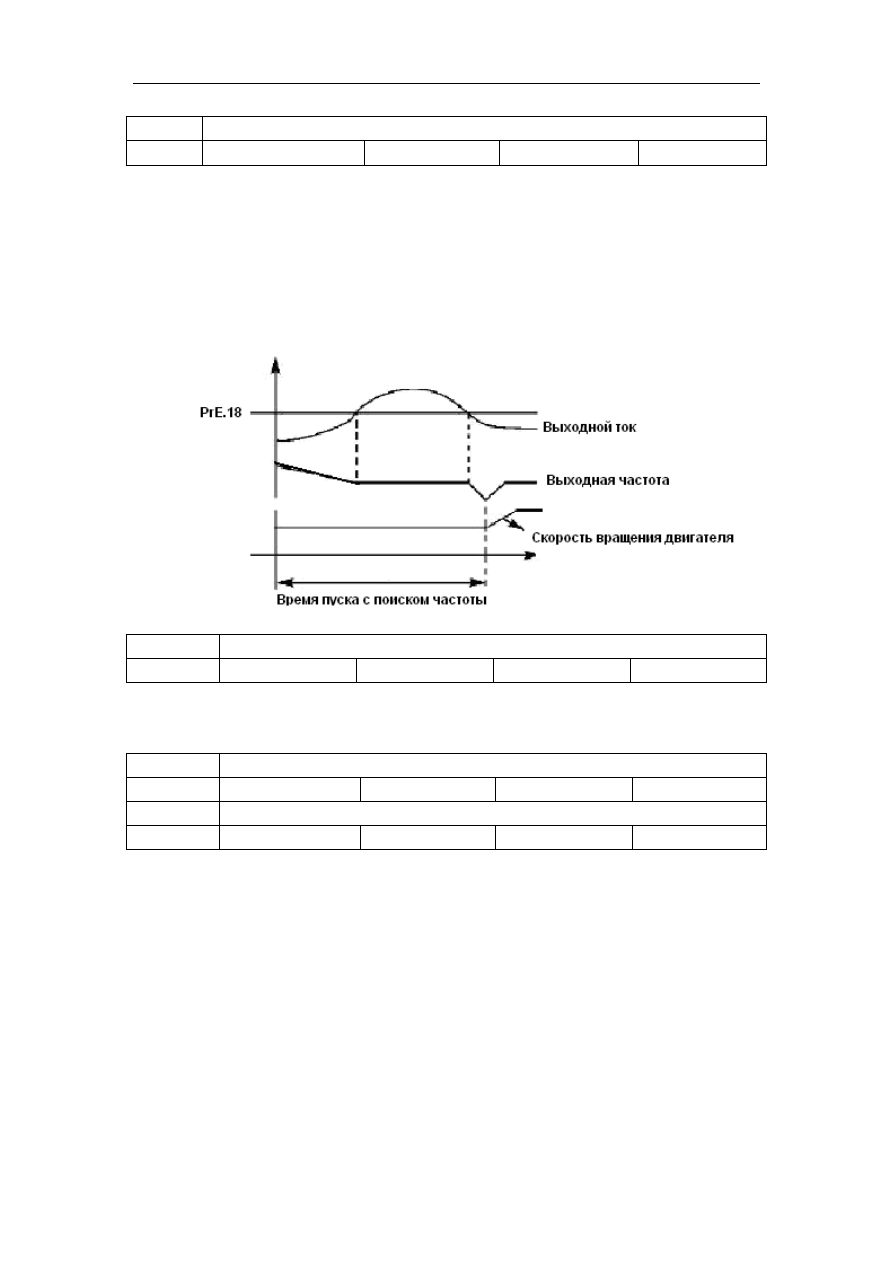

Во время пуска с поиском частоты ПЧ начинает поиск частоты с ее верхней границы.

За счет этого происходит увеличение выходного тока ПЧ, которое может превысить значе-
ние,  установленное  в  параметре  PrE.18.  Если  реализуется  данный  вариант  пуска,  то  ПЧ
прекращает поиск и возобновляет его после того, как значение силы тока примет допусти-
мое  значение.  Значение  100%  соответствует  величине  номинального  тока  ПЧ.  При
настройке  этого  параметра  необходимо  согласовать  значение  параметра  PrE.18  и  значение
параметра,  который  задает  уровень  срабатывания  защиты  от  перегрузки  по  току  (относи-
тельно PrC.10) На графике величина «t» представляет время запуска с поиском частоты.





PrE.19

Время пуска с поиском частоты                                      Заводское значение 5



Диапазон

0-10 сек

Шаг



Во время пуска с поиском частоты ПЧ начинает поиск частоты с ее верхней границы и

заканчивает поиск в течение установленного времени (PrE.19). Если запуск не выполнен по
истечении данного времени, срабатывает защита ПЧ.

PrE.20

Количество перезапусков после сбоя                          Заводское значение 0



Диапазон

0-5

Шаг

PrE.21

Время перезапуска после сбоя                                            Заводское значение 0. 2



Диапазон

0-25сек

Шаг

0.1

После нарушения нормальной работы (сверхток, перенапряжение и т.д.) преобразова-

тель может автоматически перезапускаться (если значение параметра PrE.20 не равно «0»).
По истечении времени, заданного в параметре PrE.21, ПЧ перезапуститься в соответствии с
заданным режимом запуска (PrC.00).

Если после запуска в течение 60 секунд нормальная работа ПЧ не нарушена, значение

счетчика  перезапусков  будет  автоматически  сброшено.  Если  нормальная  работа  ПЧ  будет
нарушена в течение 60 секунд после запуска, то ПЧ перезапуститься опять, записав поряд-
ковый  номер  перезапуска.  Если  количество  перезапусков  превысит  значение  параметра
PrE.20,  то  ПЧ  прекратит  использовать  автоматический  сброс  или  перезапуск.  В  данном
случае необходимо запустить ПЧ согласно стандартной процедуре запуска.

Глава 7 Описание функциональных параметров



92



Внимание:  если  значение  параметра  PrE.20=0,  то  после  возникновения  сбоя  переза-

пуск  не  осуществляется.  Если  же  значение  отлично  от  нуля,  может  произойти  внезапный
пуск ПЧ. Соблюдайте повышенную осторожность при использовании данной функции.



PrE.22

Режимы при превышении допустимого тока                Заводское значение 0



Диапазон

0-3

Шаг



Значение

0:  контроль  тока  осуществляется  только  при  работе  с  постоянной

частотой; при превышении тока ПЧ продолжает работу.

1:  контроль  тока  осуществляется  только  при  работе  с  постоянной

частотой; при превышении тока ПЧ прекращает работу.

2: контроль тока осуществляется всегда; при превышении тока ПЧ

продолжает работу.

3: контроль тока осуществляется всегда; при превышении тока ПЧ

прекращает работу.

Пояснение:
0: Когда ПЧ после разгона начинает работать с постоянной частотой, ПЧ контролиру-

ет ток; при обнаружении превышения тока ПЧ продолжает работу. В этом режиме не про-
исходит контроля превышения тока при ускорении

1: Когда ПЧ после разгона начинает работать с постоянной частотой, ПЧ контролиру-

ет ток; при обнаружении превышения тока ПЧ прекращает работу. В этом режиме не про-
исходит контроля превышения тока при ускорении.

2:  ПЧ  выполняет  контроль  тока,  как  при  ускорении,  так  и  при  работе  с  постоянной

частотой; при обнаружении превышения тока ПЧ продолжает работу.

3:  ПЧ  выполняет  контроль  тока,  как  при  ускорении,  так  и  при  работе  с  постоянной

частотой; при обнаружении превышения тока ПЧ прекращает работу.



PrE.23

Уровень превышения допустимого тока                      Заводское значение 000



Диапазон

0-200

Шаг

PrE.24

Время определения превышения допустимого тока

Заводское значение 0.0



Диапазон

0-25 сек

Шаг


Когда величина выходного тока ПЧ превышает значение параметра PrE.23 – уровень

допустимого  тока  (в  %  от  номинального  тока  двигателя,  установленного  в  параметре

PrC.10), ПЧ начинает отсчитывать  время, в  течение которого значение тока превышает до-
пустимое значение. По истечении времени, заданного параметром PrE.24, на дисплей пода-
ется сигнал о превышении тока «оГ» и срабатывает соответствующий многофункциональ-
ный  контакт  (дискретный  выход  должен  быть  запрограммирован  на  функцию  «18»).  При
истечении времени, заданного параметром PrE.24, ПЧ действует в режиме, установленном
параметром  PrE.22.  Если  PrE.23=000,  то  отслеживание  превышения  допустимого  тока  не
выполняется.  См.  рис.  ниже.  Защита  от  перегрузки  «oL»  (превышение  током  значения

PrC.10) работает независимо от уровня установки параметра PrE.23.

Инструкция по эксплуатации преобразователя частоты серии IBD



93







PrE.25

Пороговая частота 1                            Заводское значение 100



Диапазон

0 – максимальная рабочая частота

Шаг

0,1

PrE.26

Пороговая частота 2                            Заводское значение 5



Диапазон

0 – максимальная рабочая частота

Шаг

0,1

Преобразователь IBD задает две пороговые    частоты; когда рабочая частота достига-

ет  значения,  заданного  в  параметрах  PrE.25  и  PrE.26,  срабатывает  соответствующий  мно-
гофункциональный выход. Гистерезис для обеих частот задается в параметре PrE.30.



PrE.27

Установка значения таймера № 1                                                              Заводское значение 0



Диапазон

0,0-10,0 с

Шаг

0,1

PrE.28

Установка значения таймера № 2                                                              Заводское значение 0



Диапазон

0-100 с

Шаг

В ПЧ серии IBD имеются два таймера. Когда величина времени отсчета достигает установ-
ленной  величины  (PrE.27  и  PrE.28),  срабатывает  соответствующий  многофункциональный
контакт,  запуск  и  работа  таймеров  осуществляется  с  помощью  подачи  сигнала  с  соответ-
ствующего многофункционального входа.





Глава 7 Описание функциональных параметров



94

PrE.29

Время до ограничения тока при постоянной скорости                    Заводское значение

                                                                                                              Изменяемая величина



Диапазон

0-6000 с

Шаг

0,1

    Параметр  PrE.29  связан  с  параметром  PrE.10.  Когда  выходной  ток  ПЧ  превышает

значение установленное в параметре    PrE.10 в течении времени больше, чем время PrE.29,
ПЧ уменьшит выходную    частоту до того момента, когда ток станет    ниже, чем PrE.10.



PrE.30

Гистерезис срабатывания реле достижения частоты      Заводское значение 0,5



Диапазон

0,00-2

Шаг

0,01

Данные параметры устанавливают гистерезис достижения частоты, см. PrE.25-PrE26.



PrE.31

Пропуск частоты 1                                                    Заводское значение 0



Диапазон

0  –  верхняя

граница частоты

Шаг

0,01

PrE.32

          Пропуск частоты 2                                                    Заводское значение 0



Диапазон

0  –  верхняя

граница частоты

Шаг

0,01

PrE.33

          Зона пропуска частоты                                            Заводское значение 0,5



Диапазон

0-2

Шаг

0,01


Во время работы ПЧ вследствие технических и других причин на некоторой частоте

может  возникнуть  явление  резонанса.  С  помощью  настройки  параметров  PrE.31-PrE.33
можно избежать установки резонансной частоты в качестве рабочей частоты. В ПЧ из серии
IBD  можно  задать  два  значения  частоты,  при  достижении  которых  происходит  скачкооб-
разная перестройка частоты, а также задать зону скачкообразного изменения частоты с по-
мощью параметра PrE.33.



PrE.34

Интенсивность изменения задания частоты в режиме UP/DOWN      Заводское значение 0,10



Диапазон

0,00-10 Гц

Шаг

0,01



        Следует  также  учесть,  что  темпы  изменения  частоты  на  выходе  преобразователя    в
режиме

 UP/ DOWN

 определяются параметрами Prb.07 и Prb.08.



PrE.35

Сброс задания частоты, достигнутой в режиме UP/DOWN          Заводское значение 0



Диапазон

0 - 1

Шаг



Значения

0:    Запоминание достигнутой частоты при выключении или

      остановке ПЧ

1:    Сброс задания


Параметр PrE.35 идентичен параметру Pr i.12.



Инструкция по эксплуатации преобразователя частоты серии IBD



95

            7-6 Группа параметров для прикладного использования


В  режиме PLC  ПЧ работает  по  заранее  установленной  программе. Программа  пред-

ставляет  собой  последовательность  кадров,  в  которых  пользователь  указывает  скорость,
время  еѐ  поддержания  и  направление  вращения.  Кадр  включает  в  себя  этап выхода  на  за-
данную скорость и этап работы на установленной скорости.

PrF.00

Запоминание цикла программы PLC                            Заводское значение 0

Диапазон

0-1

Шаг





Значение

0: Режим без запоминания

1: Режим с запоминанием

Настройка  параметра PrF.00  определяет  возможность  продолжения выполнения  про-

граммы после остановки ПЧ.

0: Режим без запоминания
Не запоминается на каком кадре программы ПЧ был остановлен. После перезапуска

программа начинает выполняться с начального цикла.

1:

Р

ежим с запоминанием

Этап  выполнения  программы  PLC  запоминается  при  остановке  из-за  неисправности

или  другой  причины.  После  активации  программа  начинает  выполняться  с  того  цикла  на
котором ПЧ остановился

Внимание:  питание  ПЧ  не  должно  выключаться.  При  выключении,  перебое  подачи

питания программа начинает выполняться с начального этапа.



PrF.01

Включение режима PLC                                                      Заводское значение 0



Диапазон

0-1

Шаг



Значение

0: Режим PLC автоматически не включается

1: Режим PLC включается автоматически

Параметр PrF.01 определяет рабочий режим ПЧ:
PrF.01=0,  режим  PLC  включается  при  подаче  сигнала  на  дискретный  вход,  который

соответствующим образом запрограммирован.

PrF.01=1, PLC включается автоматически при пуске ПЧ.
Когда  PLC  включен,  ПЧ  начинает  работать  согласно  заданным  рабочим  командам  и

программе.  Программа  и  команды  выполняются  в  соответствии  с  уровнем  приоритета:  от
самого высокого до самого низкого.

Уровень приори-

тета

Режим

1 Высокий

Медленное вращение

Предустановленные скорости

Режим PLC

PID-регулирование

Режим треугольной волны

Пуск с поиском частоты

7 Низкий

Заданное значение частоты





















содержание   ..  4  5  6  7   ..
