158

ся  использованию  для  этих  целей  готовых  сэн-
двич-элементов на основе пенополиуретана.

Использование  в  качестве  теплоизоляции

трехслойных  пенополиуретановых  панелей  ре-
шает одновременно вопрос как с теплоизоляци-
ей,  так  и  с  паро-,  гидроизоляцией,  поскольку
металлические листы сэндвич-элемента с обеих
сторон  пенополиуретанового  ядра  исполняют
функцию последней.

Система  для  размораживания  (дефроста-

ции)  замороженного  мяса  предназначена  для
разморозки сырья  без денатурализации  и  обсе-
менения  бактериями  его  поверхностного  слоя.
Состояние  и  качество  размороженного  сырья
по  качеству  и  виду  соответствует  парному  мя-
су:  отсутствуют  потери  по  массе,  полная  авто-
матизация процесса.

Камеры  должны  быть  оборудованы  канали-

зационными  стоками  в  соответствии  с  расхо-
дом  воды (80% от  расхода).  Давление  воды  в
водопроводной сети на входе в систему должно
быть не менее 4 атм.

• Техническая характеристика


Производительность

камеры, т



5 10 15  20

Мощность, кВт:

установленная

40

70

70

90




Производительность

камеры, т



5 10 15  20

средняя потреб-
ляемая

8

12

16

20

Расход воды, м

3

/ч 400 800 1200

1600

Среднее время
дефростации, ч 20

20

20

20

Поставщик — ООО «КОН-МО».







КОМПЛЕКТНЫЕ ХОЛОДИЛЬНЫЕ

МАШИНЫ НА БАЗЕ

КОМПРЕССОРОВ «COPELAND» (ГЕРМАНИЯ)

И ТЕПЛООБМЕННОГО ОБОРУДОВАНИЯ

«FRIMETAL» (ИСПАНИЯ)

Применяются  для  охлаждения  продуктов

сельскохозяйственного  производства  при  за-
грузке камер до 250 кг/м

3

. В состав входят ком-

прессорно-конденсаторные  агрегаты,  воздухо-
охладители,  щиты  управления,  приборы  авто-
матики. Хранение охлажденных продуктов при
температуре камер от 0°С до -5°С.



• Техническая характеристика

Холодопроизводи-

тельность, Вт

Вместимость

камеры, м

3



Агрегат

при Т

кип

. = -5°С и

Т

кон

. = +45°С

Воздухоох-

ладитель

Поверх-

ность теп-

лообмена,

м

2



Расход воз-

духа, м

3

/ч

25-40

ZR 18

3020

MVC 120/E

12,30

2400

65-80

ZR 28

4850

FRM 170/E

114,10

1370

110-130

ZR 49

7630

FRM 260/E

18,60

2860

135-180

ZR 61

9900

FRM 300/E

23,80

2960

165-200

ZR 72

12450

FRM 450/E

37,20

2640

200-270

ZR 90

14900

FRM 460/E

43,30

2870

270-360

ZR 12

21260

FRM 580/E

47,20

5380

360-480

ZR 16

26150

FRM 680/E

64,40

5860

420-550

ZR 19

31890

FRM 860/E

70,70

8070

Поставщик — ООО «АГРО-3».



159

ХОЛОДИЛЬНАЯ УСТАНОВКА

Предназначена  для  замораживания  пельме-

ней, котлет, мясных полуфабрикатов. Применя-
ется  в  составе  скороморозильных  туннелей
ТСТ.  Охлажденный  воздух,  пройдя  через  ис-
притель,  подается  со  скоростью 3-4 м/с  проти-
вотоком к продукту, обеспечивая интенсивную
теплоотдачу. Испаритель работает без оттайки,
поддерживая заданную температуру в камере.

Включает  в  себя  конденсатор  воздушного

охлаждения  (выносной),  воздушный  маслоох-
ладитель  (для  винтового  агрегата),  комплект
автоматики (ТРВ, соленоидный вентиль), шкаф
управления.

Компрессорно-ресиверный  агрегат  состоит

из  компрессора  винтового  (поршневого)  полу-
герметичного,  оснащенного  запорными  венти-
лями  на  нагнетании  и  всасывании,  маслоотде-
лителя  с  системой  подогрева  и  сигнализации
минимального  уровня  масла  (для  винтового
агрегата),  системы  подачи  масла  к  компрессо-
ру,  системы  регулирования  производительно-
сти.

В  состав  линии  всасывания  входят  разбор-

ный фильтр-очиститель, запорный вентиль, от-
делитель  жидкости  (с  переохладителем),  теп-
лоизоляция  и  трубопроводы,  линии  нагнета-
ния — регулятор  давления  нагнетания  (для
винтового  агрегата),  запорная  арматура, обрат-
ный  клапан  и  трубопроводы,  жидкостная  ли-
ния,  включающая  в  себя  линейный  ресивер,
разборный  фильтр-осушитель,  запорную  арма-
туру,  экономайзер  для  винтового  агрегата,  ре-
гулятор давления конденсации.

Изготовитель — ООО ПТФ «Криотек».



ХОЛОДИЛЬНЫЕ ШКАФЫ

(среднетемпературные)

Предназначены  для  хранения  охлажденных

пищевых  продуктов  при  температуре  окру-
жающего воздуха от 12 до 40°С.

Холодильный  агрегат,  представляющий  со-

бой  герметичную  конструкцию,  расположен  в
верхней  части  шкафа.  Оттаивание  слоя  инея  с

поверхности  испарителя  происходит  автомати-
чески.

На  передней  панели  шкафа  имеются  кла-

вишный  выключатель  со  световым  индикато-
ром,  электронный  блок  управления  режимом
охлаждения и оттаивания.

Конструкция  петель  навески  дверей  обеспе-

чивает



их регулировку и перестановку. Электро-

питание холодильника — однофазный перемен-
ный ток напряжением 220 В и частотой 50 Гц.

• Техническая характеристика

Марки холодильных

шкафов



ШХ-0,7ДС  ШХ-1,4ДС

Вместимость (внутренняя),
м

3



0,7

1,4

Температура во внутреннем
объеме, °С

от 0 до +6  от 0 до +6

Потребление электроэнергии
за сутки, кВт·ч

5,5

8

Корректированный уровень
звуковой мощности, дБА

59

59

Габаритные размеры, мм

697х854х

х2028

1402х854х

х2028

Масса, кг

156

264

Хладагент

R22

R22

Изготовитель — ЗАО «Совиталпродмаш».





ХОЛОДИЛЬНЫЕ КАМЕРЫ КХС

Среднетемпературные  марки  КХС  в  ком-

плекте  с  моноблочной  холодильной  машиной
обеспечивают хранение продуктов при темпера-
туре -2...+6°С,  низкотемпературные  марки
КХН — при температуре не выше -18°С и тем-
пературе окружающего воздуха от -12 до +40°С.

Камеры  со  стандартными  размерами  пане-

лей имеют объем 3, 4, 7, 8, 10, 11, 13, 14, 16, 18,
20  м

3

  и  модульную  конструкцию,  легко  соби-

раются  из  стандартных  панелей  (модуль  крат-
ный 300, 600, 900, 1200 мм)  путем  защелкива-
ния  боковых  профилей  (соединение  типа  «лас-
точкин  хвост»)  из  ударопрочного  ПВХ-
пластика. Толщина панелей 80 мм. Дверь имеет
механический  замок,  запирающийся  снаружи
на  ключ,  и  противоблокировочное  устройство
изнутри.

Половые  панели  с  противоскользящим  по-

крытием обеспечивает нагрузку 1500 кг/м

2

.





160

• Техническая характеристика



Вмести-

мость, м

3



Потребление

электроэнергии

за сутки при
температуре

окружающего

воздуха 26°С,

кВт·ч

Масса каме-

ры (без мо-

но-

блока), кг

Габаритные размеры

без учета моно-

блока, мм

Применяе-

мый тип мо-

ноблока

Число мо-

ноблоков в

камере

КХС-3

2,9

11

224

1360x1360x2200

MM-10A

1

КХС-4

4

16

284

1360x1960x2200

MM-10A

1

КХС-7

7

17

395

1660x2560x2200

MM-11A

1

КХС-8

8

18

422

1960x2560x2200

MM-11A

1

КХС-10

10

22

470

2260х2560х2200

MM-20A

1

КХС-11

11

30

505

2560х2560х2200

MM-20A

1

КХС-13

13

31

553

2860х2560х2200

MM-20A

1

КХС-14

14

30

577

2560х2560х2720

MM-20A

1

КХС-16

16

30

630

2860х2560х2720

ММ-24В

1

КХС-18

18

33

651

3160x2560x2720

ММ-24В

1

КХС-20

20

35

703

3460х2560х2720

ММ-24В

1

КХН-3

2

17

225

1360x1360x2200

MB-09А

1

КХН-4

4

20

285

1360x1960x2200

MB-09А

1

КХН-7

7

26

396

1660x2560x2200

MB-14A

1

КХН-8

8

30

423

1960x2560x2200

MB-14A

1

КХН-10

10

30

471

2260х2560х2200

MB-14A

1

КХН-11

11

35

508

2560х2560х2200

MB-14A

1

КХН-13

13

40

554

2860x2560x2200

MB-19A

1

КХН-14

14

35

578

2560х2560х2720

MB-19A

1

КСХ-16

16

48

631

2860x2560x2720

MB-19A

1

КХН-18

18

60

652

3160x2560x2720

MB-14A

2

КХН-20

20

67

704

3460x2560x2720

MB-19A

2

Изготовитель — ЗАО «Совиталпродмаш».





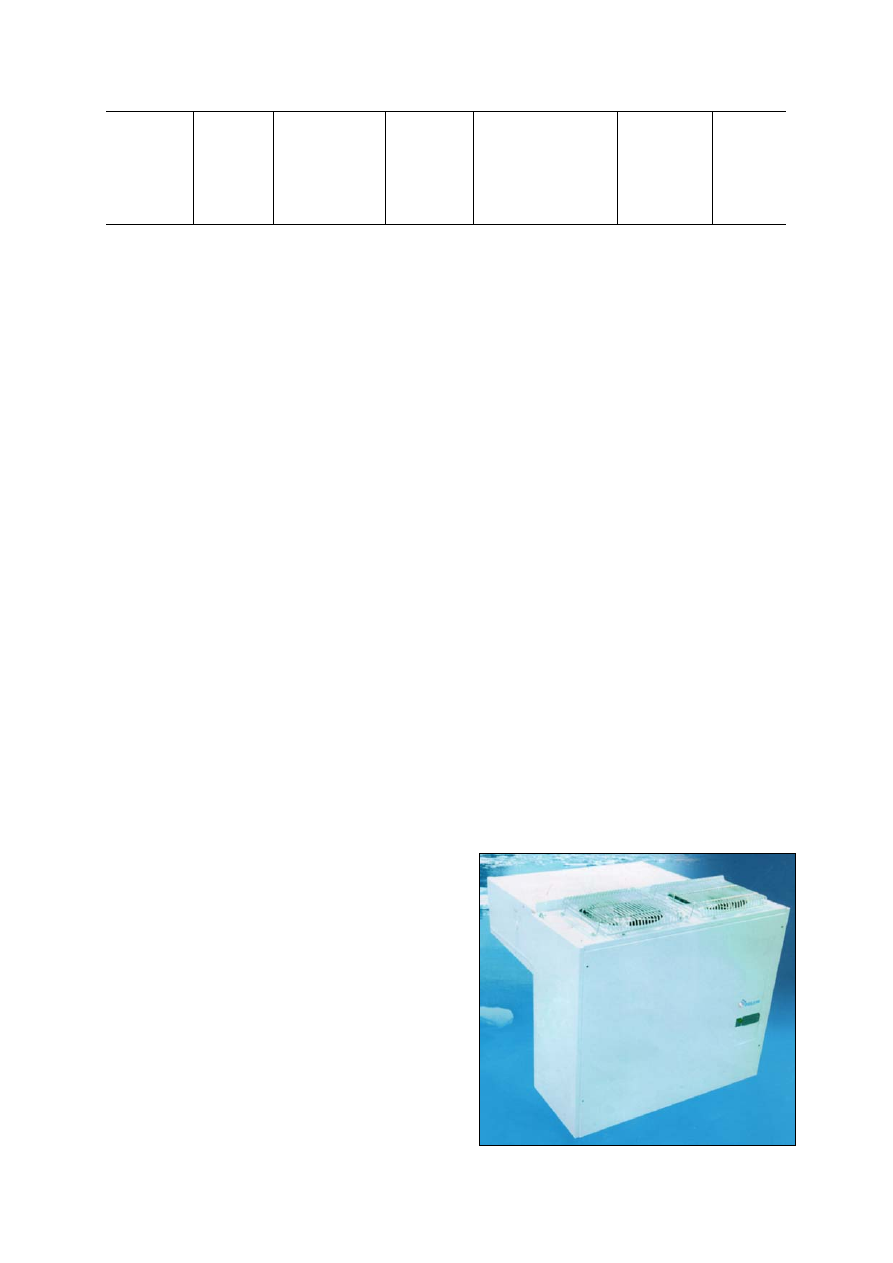

МОНОБЛОКИ

Предназначены  для  поддержания  темпера-

туры  от -2 до +6°С.  Моноблоки  типа MB ис-
пользуются  при  температуре  не  ниже -18°С
внутри камер и температуре окружающего воз-
духа от 12 до 40°С.

Имеют  различные  варианты  исполнения  в

зависимости  от  вместимости  камер.  Моноблок
заключен  в  корпус,  изготавливаемый  из  окра-
шенного  горячецинкованного  металлопроката,
представляет  собой  герметичную  систему,  ра-
ботающую на фреоновых хладагентах, снабжен
приборами  автоматического  регулирования
температуры в охлажденных объемах и устрой-
ством  автоматического  оттаивания  с  после-
дующим удалением талой воды за счет системы
принудительного испарения.

Оснащены  электроустановочной  арматурой

для  освещения  камер,  предусмотрено  также
соединение с сигнальной системой.





161

• Техническая характеристика

Среднетемпературные

камеры

Низкотемпера-

турные камеры



ММ-

10А

ММ-

11А

ММ-

20А

ММ-

24А

МВ-

09А

МВ-

14А

МВ-

19В

Холодопроиз-
водитель-
ность, Вт

940  1150  2050  2450  910  1450 1950

Потребляемая
мощность,
кВт

0,85  0,95  1,6

1,8  1,1

1,6  1,9

Род тока, чис-
ло фаз

1

1

1

3

1

1

3

Частота, Гц

50

50

50

50

50

50

50

Напряже-
ние, В

220  220  220  220  220  220  380

Масса, кг

55

57

75

83

61

77

86

Хладагент

R-22  R-22  R-22  R-22  R-22  R-22 R-22

Изготовитель — ЗАО «Совиталпродмаш».









СКОРОМОРОЗИЛЬНЫЕ ТУННЕЛИ

Предназначены для быстрого замораживания

в  потоке  холодного  воздуха  пельменей,  котлет,
сосисок,  мясных  полуфабрикатов.  Продукты
располагают  на  тележках-стеллажах  ровным
слоем и устанавливают перед испарителем.

Охлажденный  воздух,  пройдя  через  испари-

тель,  подается  вентиляторами  со  средней  ско-
ростью 3-4 м/с противотоком или под перекре-
стным потоком к продукту, обеспечивая интен-
сивную теплоотдачу.

Применение  постаментного  воздухоохлади-

теля  в  составе  установки  обеспечивает  равно-
мерное направление воздушных потоков на про-
дукт по всем уровням тележек, а также в объеме
камеры.  Конструкция  испарителя  позволяет
длительное время (от 6 до 24 ч, в зависимости от
типа продукта) работать без оттайки, поддержи-
вая заданную температуру в камере.

Температура  в  камере  до -35°С.  Стены  ка-

мер  выполнены  из  пенополиуретана,  толщина
100-50 мм.

• Техническая характеристика



ХКУ/3-44

ХКУ/3-50



пельмени (котле-

ты, чебуреки)

части кур

на подложке

пельмени (котле-

ты, чебуреки)

части кур

на подложке

Производительность, кг/ч

170

170

250

250

Температура внутри продук-
та, °С:









начальная

+15

+15

+15

+15

конечная

-12...-18

-12...-18

-12…-18

-12…-18

Время замораживания, мин

30-60

50-80

30-60

50-80

Размер продукта, мм

20

30

20

30

Рекомендуемые размеры
камеры, м

3,2х3,2х2,6

3,2х3,2х2,6

3,8x3,2x2,6

3,8x3,2x2,6



ХКУ/3-44

ХКУ/3-50



пельмени (котле-

ты, чебуреки)

части кур

на подложке

пельмени (котле-

ты, чебуреки)

части кур

на подложке

Производительность, кг/ч

400

400

470

470

Температура внутри продук-
та, °С:









начальная

+15

+15

+15

+15

конечная

-12...-18

-12…-18

-12...-18

-12...-18

Время замораживания, мин

30-60

50-80

30-60

50-80

Размер продукта, мм

20

30

20

30

Рекомендуемые размеры
камеры, м

4,2х3,8x2,6

4,2x3,8x2,6

4,8x3,8x2,6

4,8x3,8x2,6

Изготовитель — ООО ПТФ «Криотек».
