Оборудование для переработки мяса. Каталог - часть 2







7

Включает  в  свой  состав  силовой  измельчи-

тель,  насос-измельчитель,  запарник-смеситель
(с  паровой  рубашкой  А16  или  электрическими
ТЭНами А16-01).

Сырье  после  просмотра  на  наличие  посто-

ронних предметов подают в измельчитель. По-
сле  доизмельчения  в  насосе-измельчителе  оно
направляется  во  включенный  запарник-смеси-
тель. При накоплении в нем 1000-1200 кг сырья
измельчитель  и  насос-измельчитель  выключа-
ют. Сырье разваривается в течение 1-1,5 ч, по-
сле  этого  запарник-смеситель  останавливают,
отцеживают из него выделившиеся воду и жир.
Затем  аппарат  включают  и  сушат  продукт  до
влажности 9-10%.



 Техническая характеристика





МЛ-А16  МЛ-А16-01

Производительность по сы-
рью в смену, кг

1000

1000

Установленная мощ-
ность, кВт

32,5 (44)  62 (73,5)

Давление греющего пара (из-
быточное), МПа

0,05-0,07

Расход пара в смену (8 ч), кг   700-800

Габаритные размеры, мм

5300х

х1800х

х2200

5300х

х1800х

х2200

Изготовитель — ООО «Асконд-пром».



МИНИ-ЛИНИЯ ДЛЯ ВЫТОПКИ ЖИРА

МЛ-А18 (МЛ-А18-01)

Предназначена  для  вытопки  жира  и  увари-

вания сырья.

Включает  в  себя  силовой  измельчитель,  на-

сос-измельчитель  (пастоприготовитель),  запар-
ник-смеситель  (с  паровой  рубашкой  А18  или
электрическими  ТЭНами  А18-01),  насос  АВЖ-
130, емкость 0,2 м

3

Сырье  после  просмотра  на  наличие  посто-

ронних  предметов  подают  в  измельчитель.

Крупнокусковое  измельченное  сырье  доиз-
мельчается  насосом-измельчителем  и  подается
во включенный запарник-смеситель. При нако-
плении в нем 1000-1200 кг сырья измельчитель
и  насос-измельчитель  выключают.  Сырье  ва-
рится  в  смесителе-запарнике  в  течение 3-4 ч.
По мере вытопки жира и уваривания сырья жир
сливают в емкость, где он отстаивается. Отсто-
явшуюся  воду  сливают  снизу  через  вентиль,  а
оставшийся  жир  перекачивают  в  бочки  или
другую  тару.  Обезжиренную  шквару  из  запар-
ника-смесителя выгружают через патрубок раз-
грузки в приемные емкости-тележки.

В  модификации  МЛ-А18  используются  пар

и  электричество,  МЛ-А18-01 — только  элек-
тричество.

 Техническая характеристика





МЛ-А18

МЛ-А18-01

Производительность
по сырью, кг/ч

до 300

до 300

Установленная мощ-
ность, кВт

35,5

65

Давление греющего
пара (избыточное),
МПа

0,05-0,07

Расход пара в смену
(8 ч), кг

700-800

Габаритные разме-
ры, мм

5800х2000х

х2700

5800х2000х

х2700

Изготовитель — ООО «Асконд-пром».



МИНИ-ЛИНИИ ДЛЯ ПРОИЗВОДСТВА

МЯСОКОСТНОЙ МУКИ МЛ-А16М,

МЛ-А16М-01, МЛ-А16М2, МЛ-А16М2-01

Применяются  при  производстве  мясокост-

ной и рыбной муки.

Сырье  после  просмотра  на  наличие  посто-

ронних  предметов  подают  в  измельчитель.  Из-
мельченное сырье транспортером загружается в
сушилку  кормов,  в  которой  оно  варится.  Во
время  варки  сырья  в  первой  сушилке  (в  линии
МЛ-А16М  она  одна,  а  в  МЛ-А16М2 — две)  за-
гружают  сырьем  вторую  (перенаправив  поток
сырья распределительным устройством). После
варки  сырье  из  первой  сушилки  с  помощью
распределительного  устройства  направляется  в
насос-пастоприготовитель,  где  доизмельчается
до  фарша  и  перекачивается  в  центрифугу.  В
центрифуге  оно  частично  обезвоживается,
обезжиривается  и  выгружается  в  промежуточ-



ный бункер над транспортером, где накаплива-
ется.  После  центрифугирования  всего  сырья,
разваренного  в  первой  сушилке,  включают
транспортер и заново загружают отжатое сырье
в первую сушилку, где оно сушится до необхо-
димой остаточной влажности. После сушки му-
ка  распределительным  устройством  направля-
ется  на  затаривание.  Во  время  сушки  сырья  в
первой  сушилке  разваренное  сырье  из  второй
сушилки  также  центрифугируют  и  загружают
обратно на сушку. После сушки муку из второй
сушилки  распределительным  устройством  на-
правляют  на  затаривание.  Отжатая  на  центри-
фуге  водожировая  эмульсия  поступает  в  ем-
кость  для  отстоя,  где  она  разделяется  по  плот-
ности на жир и воду. Воду сливают, а жир зата-
ривают в емкости.



 Техническая характеристика





МЛ-

А16М

МЛ-

А16М-01

МЛ-

А16М2

МЛ-

А16М2-01

Производитель-
ность по сырью
в смену, кг

до 1500

до 5000

Установленная
мощность, кВт:









переработка
кости и мясо-
костных отхо-
дов

58

88

61

121

переработка
рыбы, рыбных
и мякотных
отходов

46,5

76,5

49,5

109,5

Давление пара
(избыточное),
МПа

0,05-0,07

0,05-0,07

Расход пара,
кг/ч

100

200

Габаритные раз-
меры, мм

6500x3500x3500  8000x3200x4000

Изготовитель

ООО «Асконд пром».





МИНИ-ЛИНИЯ ДЛЯ ВЫТОПКИ ЖИРА МЛ

Имеет  две  модификации:  МЛ-А-18  исполь-

зует пар и электричество, МЛ-А18-01 — только
электричество.

Сырье  после  просмотра  на  наличие  посто-

ронних  предметов  подают  в  измельчитель.
Крупнокусковое  измельченное  сырье  доиз-
мельчается  насосом-измельчителем  и  подается
во включенный запарник-смеситель. При нака-
пливании  в  запарнике-смесителе 1000-1200 кг
сырья  измельчитель  и  насос-измельчитель  вы-
ключают. Сырье варится в смесителе-запарнике
в  течение 3-4 ч.  По  мере  вытопки  жира  и  ува-
ривания  сырья  жир  сливают  в  емкость,  где  он
отстаивается. Отстоявшуюся воду сливают сни-
зу  через  вентиль,  а  оставшийся  жир  перекачи-
вают в бочки или другую тару. Обезжиренную
шквару из запарника-смесителя выгружают че-
рез  патрубок  разгрузки  в  приемные  емкости-
тележки.

 Техническая характеристика





МЛ-018

МЛ-А18-01

Производительность
по сырью, кг/ч

до 300

Установленная мощ-
ность, кВт 37,5

67,5

Давление греющего
пара (избыточ-
ное), МПа

0,05-0,7 -

Расход пара в смену
(8 ч), кг

700-800 -

Габаритные разме-
ры, мм 5800х2000х2700

Изготовитель — ООО «Асконд-пром».



КОНВЕЙЕРЫ ПОДВЕСНЫЕ МАРОК ГК-I,

ГК-II, ФКИ, И1-ФМС, И1-ФБК

Предназначены  для  непрерывного  и  равно-

мерного  перемещения  туш  крупного,  мелкого
рогатого  скота  и  свиней  в  непрерывных  конвей-
ерных линиях при первичной переработке скота.
На мясокомбинатах и в холодильниках применя-
ют ГК-1 — конвейеры подвесные с пальцем сни-
зу, ГК-2 — с пальцем сбоку, И1-ФМС — подвес-
ные  для  разделки  и  туалета  с  пальцем  снизу  и
крюками, ФКИ — для инспекции голов крупного
рогатого скота, И1-ФБК — для разделки и туале-
та баранов, И1-ФКО — кольцевые конвейеры.

Состоят  из  приводных,  натяжных  станций,

оборотных  станций  рабочих  и  холостых  ветвей



9

подвесок рабочего и холостого ходов, цепи, тяго-
вого  органа,  каркаса,  электродвигателей,  редук-
торов.  Тяговая  цепь — штампованные  звенья,  к
которым прикреплены фасонные плиты с прили-
вами для фиксации упоров.

 Техническая характеристика





ГК-1,

ГК-2, И1-ФБК,

И1-ФМС,

И1-ФКИ

И1-ФКО

Производительность в
смену, туши

130-1900

1800

Скорость движения це-
пи, м/мин

0,33-8,1

2,5

Тяговый орган:

пластинчатая

цепь

шаг, мм

150

150

длина секции, мм

1800

1800

Мощность электродви-
гателя, кВт

2,7

Число секций

по спецификации

Несущая способность
подвески, кг

430

430

Угол наклона конвей-
ера, °

60

Масса, кг

по спецификации

Изготовитель — АО  «Донецкий  завод

«Продмаш».

КОВШИ ПОДВЕСНЫЕ И1-ФПК 125,

И1-ФПК 250

Предназначены  для  перевозки  по  подвесно-

му  пути  вручную  или  с  помощью  подвесного
конвейера  мясопродуктов  на  предприятиях
мясной промышленности.

Транспортируются  посредством  коромысла

с  двумя  крюками,  разгружаются  опрокидыва-
нием ковша.

 Техническая характеристика





И1-ФПК 125

И1-ФПК250

Грузоподъем-
ность, кг

125

250

Габаритные разме-
ры, мм

125х900х

х590х1000

250х1000х
х790х1000

Масса, кг

20

27

Изготовитель — АО  «Донецкий  завод

«Продмаш».

ТРОЛЛЕЙ ОДИНАРНЫЙ

Предназначен  для  горизонтального  и  на-

клонного  перемещения  мясных  туш  и  мясной
продукции по подвесным путям на мясокомби-
натах и в холодильниках.



 Техническая характеристика



Грузоподъемность, кг 300
Диаметр ролика, мм 120
Габаритные размеры, мм 120х64х515
Масса, кг 3,3

Изготовитель — ОАО «Тверьагропродмаш».

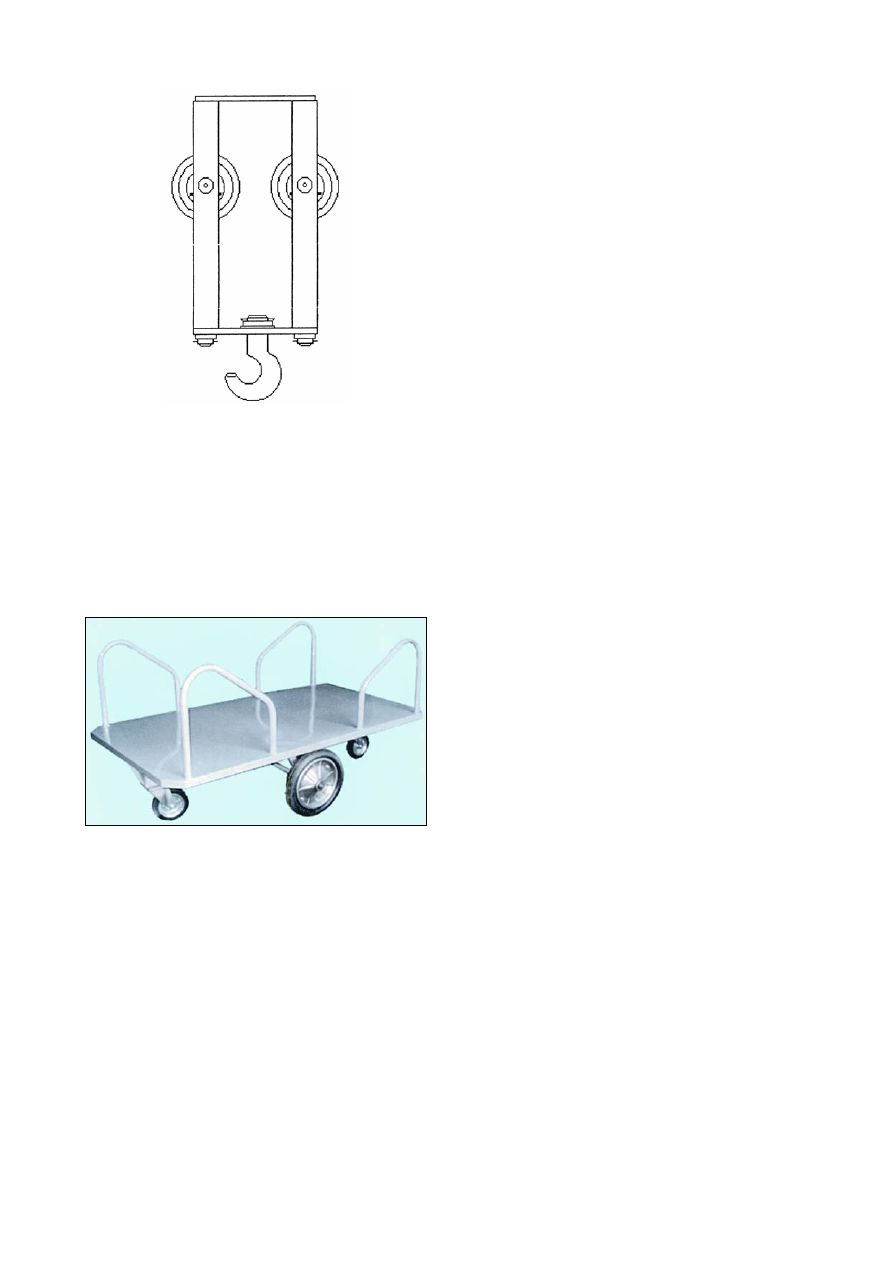

ТРОЛЛЕЙ ДВОЙНОЙ

Предназначен  для  горизонтального  и  на-

клонного  перемещения  мясной  продукции  по
подвесным путям конвейеров мяскокомбинатов
и холодильников.

 Техническая характеристика



Грузоподъемность, кг 500
Диаметр ролика, мм 110
Масса, кг 9,8





10



Изготовитель — ОАО «Тверьагропродмаш».



ТЕЛЕЖКА ГРУЗОВАЯ

Р.3601.000

Предназначена  для  перевозки  внутрицехо-

вых  грузов  (туш,  полутуш)  на  предприятиях
мясной промышленности.



 Техническая характеристика



Грузоподъемность, кг 850
Высота платформы от уровня
пола, мм 495
Число колес 4
В том числе поворотных (ма-
лых)

Диаметр колес, мм:

больших 400
малых 250

Габаритные размеры, мм:

тележки 1800х1000х450
грузовой платформы 1600х1000х450

Масса, кг 150



Изготовитель — Опытный  механический

завод «Александровский».



ТЕЛЕЖКА НАПОЛЬНАЯ

И1-Ф2ТН-250

Предназначена  для  перевозки  вручную  мя-

сопродуктов на предприятиях мясной промыш-
ленности.

Для  удобства  передвижения  и  опрокидыва-

ния  к  корпусу  тележки  приварены  две  ручки,
передние  имеют  опоры,  предохраняющие  от
опрокидывания во время остановки.

 Техническая характеристика



Грузоподъемность, кг

250

Габаритные размеры, мм

1410х800х780

Масса, кг

54

Изготовитель — АО  «Донецкий  завод

«Продмаш».

ТЕЛЕЖКА ФЦ-2В

Предназначена  для  транспортировки  мясно-

го сырья и загрузки его в различное технологи-
ческое

оборудование,

используемое

на

предприятиях мясной промышленности.

 Техническая характеристика



Грузоподъемность, кг

100

Вместимость корпуса, дм

3



100

Габаритные размеры, мм

742x552x750

Масса, кг

28

Изготовитель — ОАО «Тверьагропродмаш».
