SANY Гидравлический колесный экскаватор SY155W (SY155W9I3K). Руководство по эксплуатации (2013 год)

Устранение неполадок

6-18

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

6.4 Неисправности электрической системы

6.4.1 Таблица устранения неисправностей электрической системы

В случае возникновения каких-либо неполадок или причин неполадок, не описанных в таблице ниже, необходимо

связаться с дистрибьютором компании «Сани» для выполнения ремонта двигателя.

Неисправность

Причины

Метод устранения

Двигатель не запускается

•

Низкий заряд аккумулятора

•

Внутренняя ошибка переключателя зажигания

двигателя

•

Неисправность вспомогательного

переключателя

•

Неисправность двигателя зажигания

•

Незамкнутая цепь жгута проводов

•

Неисправность предохранителя (F1)

•

Короткое замыкание провода (ошибка

заземления)

•

Внутренняя ошибка генератора

•

Неисправность реле зажигания

•

Неисправность тормоза

•

Повторная зарядка/замена

аккумулятора.

•

Замена

•

Ремонт/замена

•

Ремонт/замена

•

Проверка/ремонт

•

Замена

•

Проверка/ремонт

•

Ремонт/замена

•

Замена

•

Ремонт/замена

Скорость

разрегулированного

двигателя

•

Незамкнутая цепь жгута проводов

•

Внутренняя ошибка датчика

•

Короткое замыкание провода (ошибка

заземления)

•

Внутренняя ошибка датчика

•

Проверка/ремонт

•

Замена

•

Проверка/ремонт

•

Замена

Невозможность отключить

питание автомобиля

• Ошибка реле аккумулятораBattery relay failure

• Замена

Не работает функция

автоматического

включения холостого

хода.

•

Ошибка сигнала подъема стрелы

•

Ошибка сигнала спуска стрелы

•

Ошибка сигнала складывания рукояти стрелы

•

Ошибка сигнала выдвижения рукояти стрелы

•

Ошибка сигнала землеройных движений

ковшом

•

Ошибка сигнала опрокидывания ковша

•

Ошибка сигнала поворота

•

Ошибка сигнала движения

•

Ошибка сигнала вспомогательного

оборудования

•

Ошибка контроллера

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Не работает функция

прогрева.

•

Ошибка предохранителя прогрева

•

Ошибка реле прогрева

•

Короткое замыкание провода (ошибка

заземления)

•

Ошибка контроллера прогрева

•

Замена

•

Замена

•

Проверка/замена

•

Замена

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-19

Неисправность

Причины

Метод устранения

Ошибка всех устройств.

•

Неисправность предохранительного

устройства рычага управления гидравликой

•

Короткое замыкание провода (ошибка

заземления)

•

Ошибка внутренней катушки

вспомогательного блокиратора клапана

•

Ремонт/Замена

•

Проверка/ремонт

•

Замена

Медленное и слабое

движение стрелы

•

Ошибка датчика

•

Короткое замыкание пучка проводов (ошибка

заземления)

•

Незамкнутая цепь пучка проводов

•

Ошибка контроллера

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Медленное и слабое

движение рукояти стрелы

•

Ошибка датчика

•

Короткое замыкание пучка проводов (ошибка

заземления)

•

Незамкнутая цепь пучка проводов

•

Ошибка контроллера

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Медленное и слабое

движение ковша

•

Ошибка датчика

•

Короткое замыкание пучка проводов (ошибка

заземления)

•

Незамкнутая цепь пучка проводов

•

Ошибка соленоидного клапана в месте

соединения ковша

•

Ошибка контроллера

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

•

Замена

Медленное и слабое

движение

•

Ошибка датчика

•

Короткое замыкание пучка проводов (ошибка

заземления)

•

Незамкнутая цепь пучка проводов

•

Ошибка контроллера

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Затемнение монитора

•

Ошибка предохранителя

•

Незамкнутая цепь провода

•

Короткое замыкание провода (ошибка

заземления)

•

Ошибка монитора

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Отсутствие отображения

на мониторе.

•

Ошибка резистора

•

Незамкнутая цепь провода

•

Короткое замыкание провода (ошибка

заземления)

•

Ошибка монитора или контроллера

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Ошибка скорости

сдвоенного движения

•

Ошибка соленоидного клапана скорости

сдвоенного движения

•

Незамкнутая цепь провода

•

Короткое замыкание провода (ошибка

заземления)

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

Неправильные показания

температуры

охлаждающей жидкости

двигателя

•

Ошибка датчика температуры охлаждающей

жидкости

•

Незамкнутая цепь провода

•

Короткое замыкание провода (ошибка

заземления)

•

Короткое замыкание провода 24В

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Проверка/ремонт

Устранение неполадок

6-20

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

Неисправность

Причины

Метод устранения

Неправильное показание

уровня топлива

•

Ошибка датчика уровня топлива

•

Незамкнутая цепь провода

•

Короткое замыкание провода (ошибка

заземления)

•

Короткое замыкание провода 24В

•

Замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Ошибка щеток

•

Внутренняя ошибка контроля щеток

•

Незамкнутая цепь провода

•

Короткое замыкание провода (ошибка

заземления)

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

Неправильные показания

вспомогательного

давления для складывания

рукояти

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Неправильные показания

вспомогательного

давления для выдвижения

рукояти

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Неправильные показания

вспомогательного

давления для поднятия

стрелы

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Неправильные показания

вспомогательного

давления для опускания

стрелы

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Неправильные показания

вспомогательного

давления для выполнения

землеройных операций

ковшом

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Неправильные показания

вспомогательного

давления для

опрокидывания ковша

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Неправильное показание

вспомогательного

давления механизма

вылета стрелы (поворота)

•

Ошибка источника питания 5В

•

Незамкнутая цепь линии сигнала

•

Короткое замыкание линии сигнала

•

Ошибка датчика

•

Ремонт/замена

•

Проверка/ремонт

•

Проверка/ремонт

•

Замена

Устранение неполадок

6-22

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

6.4.2 Коды неисправностей

Коды неисправностей, отображаемые на мониторе, могут использоваться для анализа неисправностей.

Код

Признаки

Состояние аварийной сигнализации

E201

Напряжение питания

Напряжение электрического генератора менее 20В в течение 10 сек.

E401

Ошибка шины CAN

Предельный момент компонента контроля связи CAN или символы

сброса в течение 3 сек.

E501

Ошибка вращающейся ручки

акселератора

Общее напряжение вращающейся ручки акселератора менее 0,25В

или выше 4,75В в течение 3 сек.

H101 Ошибка датчика давления

переднего насоса

Общее напряжение давления переднего насоса менее 0,25В или выше

4,75В в течение 3 сек.

H102 Ошибка датчика давления

заднего насоса

Общее напряжение давления заднего насоса менее 0,25В или выше

4,75В в течение 3 сек

H201

Ошибка датчика

вспомогательного давления для

землеройных операций ковшом

Общее напряжение для вспомогательного давления для землеройных

операций ковшом менее 0,25В или выше 4,75В в течение 3 сек.

H202

Ошибка датчика

вспомогательного давления для

опрокидывания ковша

Общее

напряжение

для

вспомогательного

давления

для

опрокидывания ковша менее 0,25В или более 4,75В в течение 3 сек.

H203

Ошибка датчика

вспомогательного давления для

складывания рукояти стрелы

Общее напряжение для вспомогательного давления для складывания

рукояти стрелы менее 0,25 и выше 4,75 в течение 3 сек.

H204

Ошибка датчика

вспомогательного давления для

выдвижения рукояти стрелы

Общее напряжение для вспомогательного давления для выдвижения

рукояти стрелы менее 0,25 и выше 4,75 в течение 3 сек

H205

Ошибка датчика

вспомогательного давления для

подъема стрелы

Общее напряжение для вспомогательного давления для подъема

стрелы0,25 и выше 4,75 в течение 3 сек

H206

Ошибка датчика

вспомогательного давления для

опускания стрелы

Общее напряжение для вспомогательного давления для опускания

стрелы0,25 и выше 4,75 в течение 3 сек

H207

Ошибка датчика

вспомогательного давления

движения

Общее напряжение для вспомогательного давления движения влево

менее 0,25 и более 4,75 в течение 3 сек.

H209

Ошибка датчика

вспомогательного давления для

механизма вылета стрелы

(поворота)

Общее напряжение для вспомогательного давления для механизма

вылета стрелы менее 0,25 и более 4,75 в течение 3 сек.

H211

Ошибка датчика

вспомогательного давления для

отвала бульдозера

Общее напряжение для вспомогательного давления для складывания

рукояти стрелы менее 0,25 и выше 4,75 в течение 3 сек.

H401 Ошибка датчика температуры

гидравлического масла

Общее напряжение для датчика температуры гидравлического масла

менее 0,25В и более 4,75В в течение 3 сек.

H402 Высокая температура

гидравлического масла

Температура гидравлического масла выше 90°C в течение 10 сек.

H702 Низкое давление масла

переключения

После запуска автомобиля общее давление клапана переключения

менее 28 бар.

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-23

Код

Признаки

Состояние аварийной сигнализации

H703 Низкое давление тормозной

системы

После запуска автомобиля общее давление клапана предварительного

наполнения менее 280 бар.

H706 Ошибка датчика давления

предварительного наполнения

Общее напряжение для давления предварительного наполнения менее

0,25 и выше 4,85 в течение 3 сек.

H707 Ошибка датчика давления

переключения

Общее напряжение для давления переключения менее 0,25 и выше

4,75 в течение 3 сек.

H708 Ошибка датчика давления 1

тормозной системы

Общее напряжения для давления переднего тормоза менее 0,»5 и

более 4,75 в течение 3 сек.

H709 Ошибка датчика давления 2

тормозной системы

Общее напряжения для давления заднего тормоза менее 0,»5 и более

4,75 в течение 3 сек.

P101

Низкое давление машинного

масла

Общее давление машинного масла менее 200кПа.

P102

Высокая скорость двигателя

Скорость двигателя выше 2500 об/мин

P103

Низкая скорость двигателя

Скорость двигателя менее 800 об/мин в течение 3 сек.

P301

Высокая температура

охлаждающей жидкости

Общая температура охлаждающей жидкости выше 103 °C.

P401

Низкий уровень топлива

Уровень топлива ниже 10% в течение 10 сек

P402

Ошибка датчика уровня

топлива

Общее сопротивление уровня топлива менее 10 или выше 120

P501

Закупорка воздушного фильтра Отсутствие давления при закупорке воздушного двигателя

P802

Внутренняя ошибка двигателя

Аварийная сигнализация внутренней ошибки двигателя.

Таблица 6-4

Устранение неполадок

6-24

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

6.4.3 Аккумулятор

ПРЕДУПРЕЖДЕНИЕ



Необходимо удалять аккумулятор из

автомобиля перед зарядкой.



Необходимо

переместить

ключ

зажигания в положение «ОТКЛ» для

отключения

двигателя

при

проведении

проверки

или

каких-либо

иных

операций

аккумулятором.



При

выполнении

каких-либо

операций

аккумулятором

необходимо

всегда

использовать

защитные

очки

резиновые

перчатки.



Слабый контакт клеммы может

привести к образованию искр, в

результате чего возникает риск

взрыва.

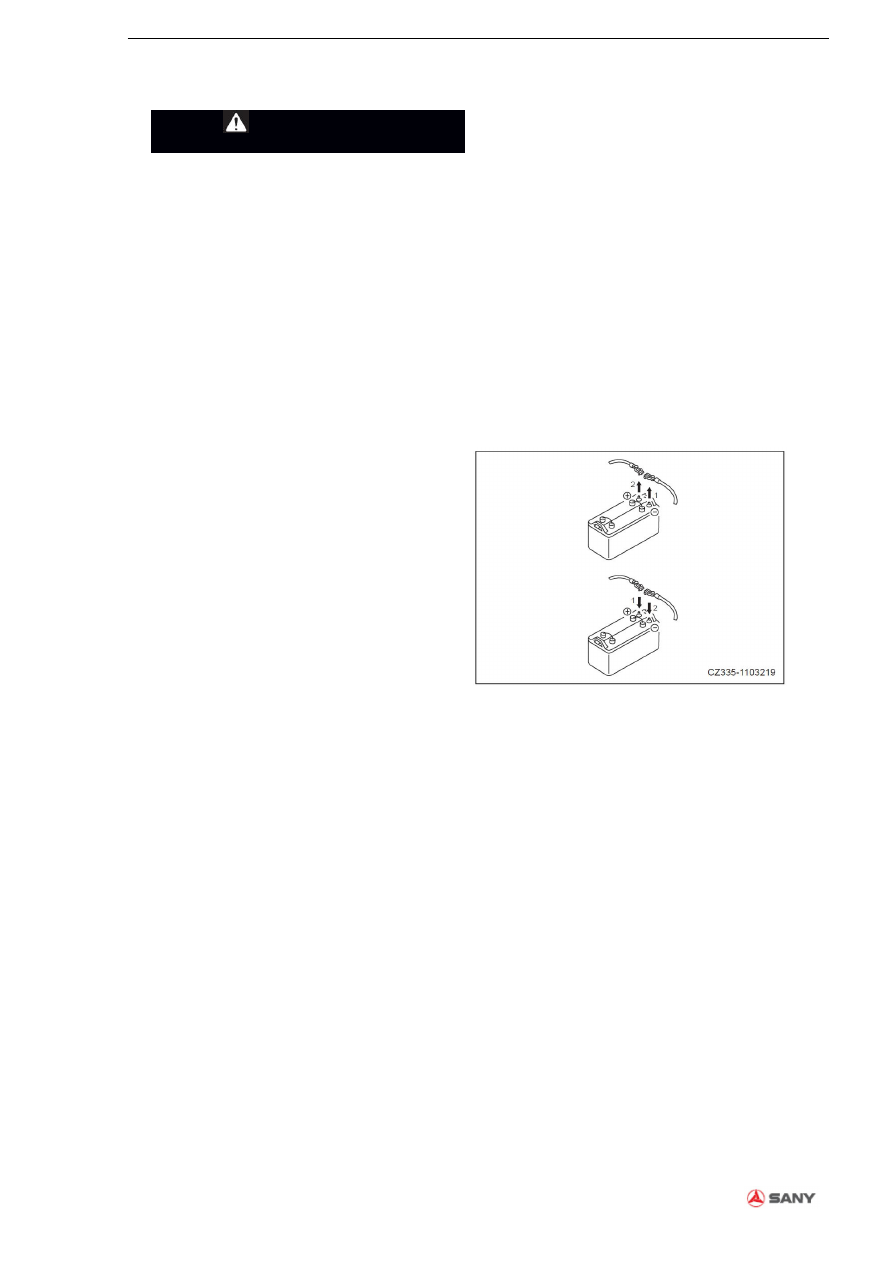

6.4.3.1 Снятие и установка аккумулятора



Перед

снятием

аккумулятора

необходимо всегда отсоединять кабель

заземления

(как

правило,

подключенный к отрицательной клемме

(-)).



В случае контакта с положительной

клеммой и шасси возникает опасность

пожара.



Необходимо использовать зажим для

фиксации аккумулятора при замене

аккумулятора.



Порядок

подключения

провода

аккумулятора: сначала необходимо

подключить положительный провод

аккумулятора,

затем

подключить

отрицательной провод аккумулятора.

Порядок

отключения

провода

аккумулятора: сначала необходимо

отсоединить отрицательный провод

аккумулятора,

затем

отсоединить

положительный провод аккумулятора.

Рис. 6-20

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-25

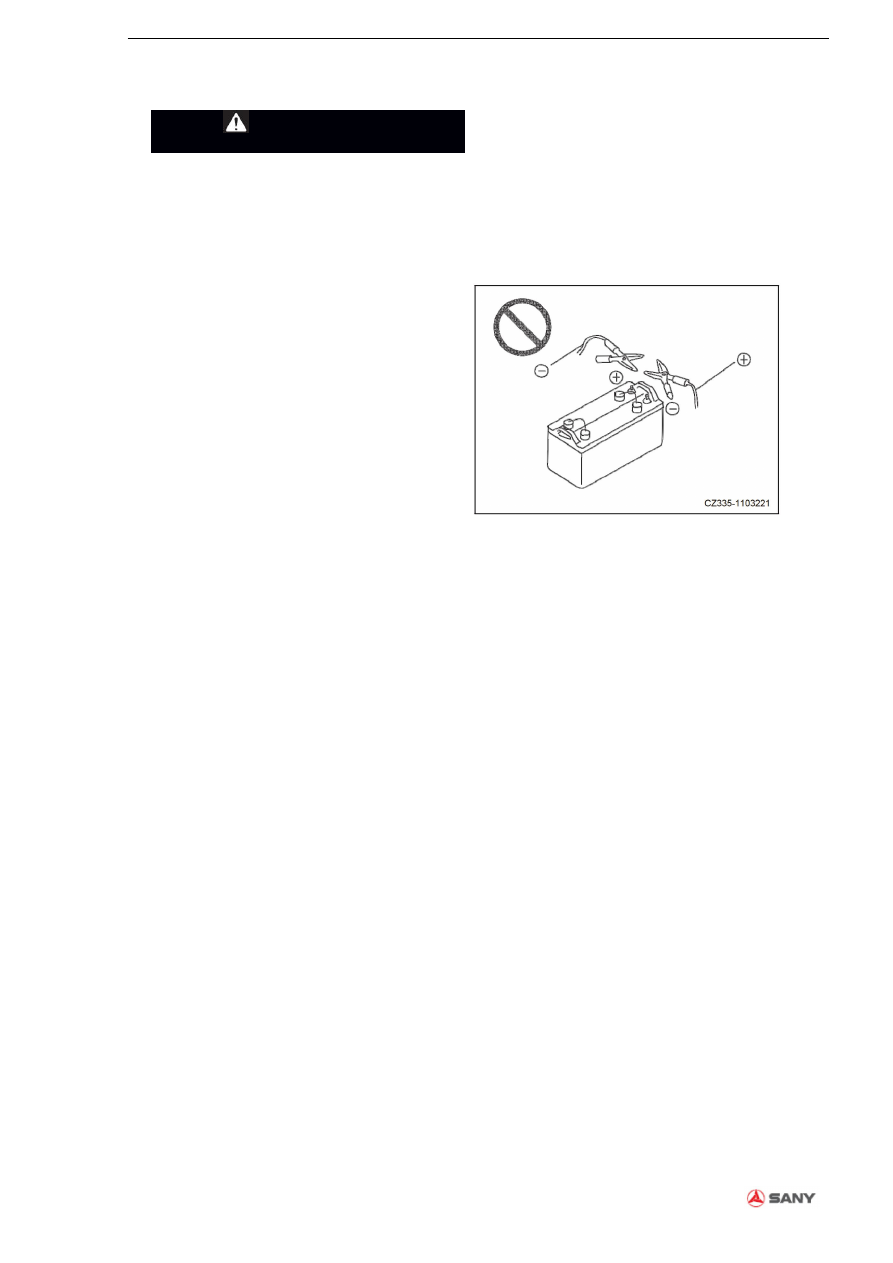

6.4.3.2 Зарядка аккумулятора

При зарядке аккумулятора любая неверная

операция может привести к взрыву. Необходимо

соблюдать

инструкции

по

«Зарядке

аккумулятора» и зарядного устройство:



Необходимо

отрегулировать

напряжение зарядного устройства для

обеспечения

соответствия

аккумулятору.

случае

выбора

неправильного напряжения, зарядное

устройство

может перегреться

привести к взрыву.



Необходимо

подключить

зажим

положительного кабеля (+) зарядного

устройства к положительной клемме

аккумулятора (+). Затем необходимо

подключить зажим отрицательного

кабеля (-) зарядного устройства к

отрицательной клемме аккумулятора

(-). Необходимо зафиксировать зажим.



При

замерзании

электролита

аккумулятора запрещается выполнять

зарядку аккумулятора или использовать

другой источник питания для запуска

двигателя.

противном

случае,

произойдет возгорание электролита

аккумулятора и взрыв аккумулятора.

Рис. 6-21

Устранение неполадок

6-26

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

6.4.3.3 Запуск автомобиля с использованием провода для прикуривания

ПРЕДУПРЕЖДЕНИЕ



Необходимо

исключить

контакт

положительного

полюса

(+)

отрицательным полюсом (-) при

соединении кабелей.



Необходимо содержать исправный

автомобиль вдали от неисправного

автомобиля для предотвращения

образования искр аккумулятора, в

результате чего возникает риск

возгорания водорода, испаряющегося

из аккумулятора.



Необходимо исключить ошибки при

соединении

кабеля

для

прикуривания. При соединении с

верхней конструкцией возникает

риск образования искр. В данном

случае, аккумулятор должен быть

подключен к месту, расположенному

на удалении от аккумулятора.



При

удалении

кабелей

для

прикуривания

необходимо

соблюдать

осторожность

для

исключения контакта зажимов друг с

другом и с шасси.

Примечание:



Система

зажигания

автомобиля

оснащена источником питания 24В. Два

12В

аккумулятора

подсоединены

последовательно для подачи питания в

нормальных условиях эксплуатации.



Размер кабелей для прикуривания и

зажимов

должен

соответствовать

аккумулятору.



Аккумулятор исправного автомобиля

должен иметь ту же емкость, что и

прикуриваемый двигатель.



Необходимо

выполнить

проверку

кабелей и зажимов на наличие

повреждений или следов коррозии.



Необходимо убедиться, что кабели и

зажимы надежно соединены.



Необходимо

убедиться,

что

предохранительные устройства рычагов

управления

гидравликой

обоих

автомобилей находятся в положении

«БЛОКИРОВКИ»,



Необходимо убедиться, что все рычаги

управления

располагаются

нейтральном положении.

Рис. 6-21

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-27

Запуск двигателя

ПРЕДУПРЕЖДЕНИЕ



Необходимо выполнить проверку

автомобиля

убедиться,

что

предохранительное

устройства

рычага управления гидравликой

располагается

положении

«БЛОКИРОВКИ», при этом все

рычаги управления находятся в

нейтральном положении.

1. Необходимо убедиться, что зажимы надежно

зафиксированы на клеммах аккумулятора.

2. Необходимо запустить двигатель исправного

автомобиля и обеспечить его работу в режиме

холостого хода.

3. Необходимо

повернуть

переключатель

зажигания

неисправного

автомобиля

положение «ЗАПУСКА» и запустить двигатель.

В случае неудачного запуска двигателя,

повторное зажигание двигателя допускается

только через две минуты.

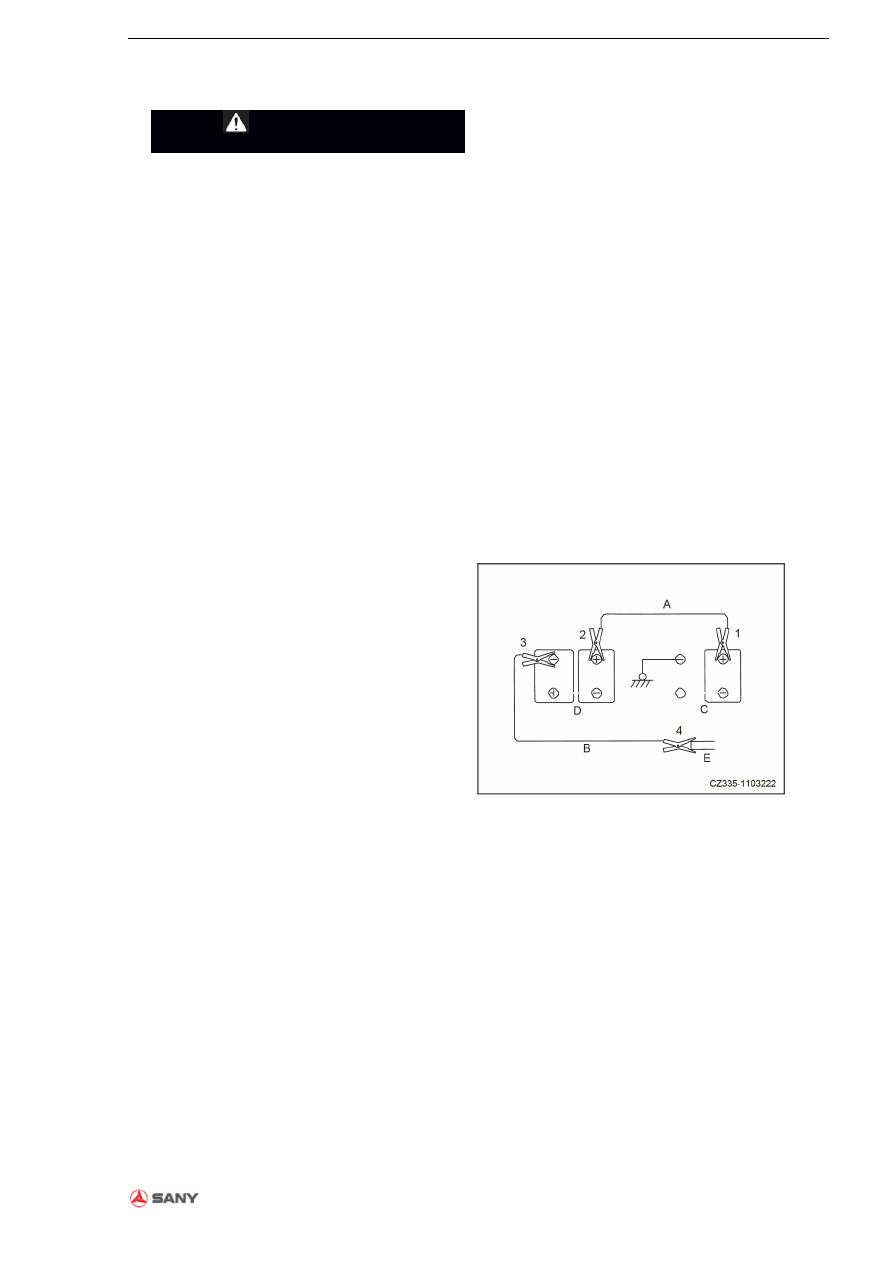

Подсоединение кабелей для прикуривания

Необходимо

переместить

переключатели

зажигания

исправного

неисправного

автомобилей в положение «ОТКЛ».

Необходимо

подсоединить

кабели

для

прикуривания в последовательности, указанной

цифрами на диаграмме справа.

1. Необходимо подсоединить зажим кабеля для

прикуривания (А) к положительной клемме (+)

аккумулятора (С) неисправного автомобиля.

2. Необходимо подсоединить зажим на другом

конце кабеля для прикуривания (А) с

положительной клеммой (+) аккумулятора (D)

исправного автомобиля.

3. Необходимо подсоединить зажим кабеля для

прикуривания (В) к отрицательной клемме

аккумулятора (D) исправного автомобиля.

4. Необходимо подсоединить зажим на другом

конце кабеля для прикуривания (В) к поворотной

раме (Е) неисправного автомобиля.

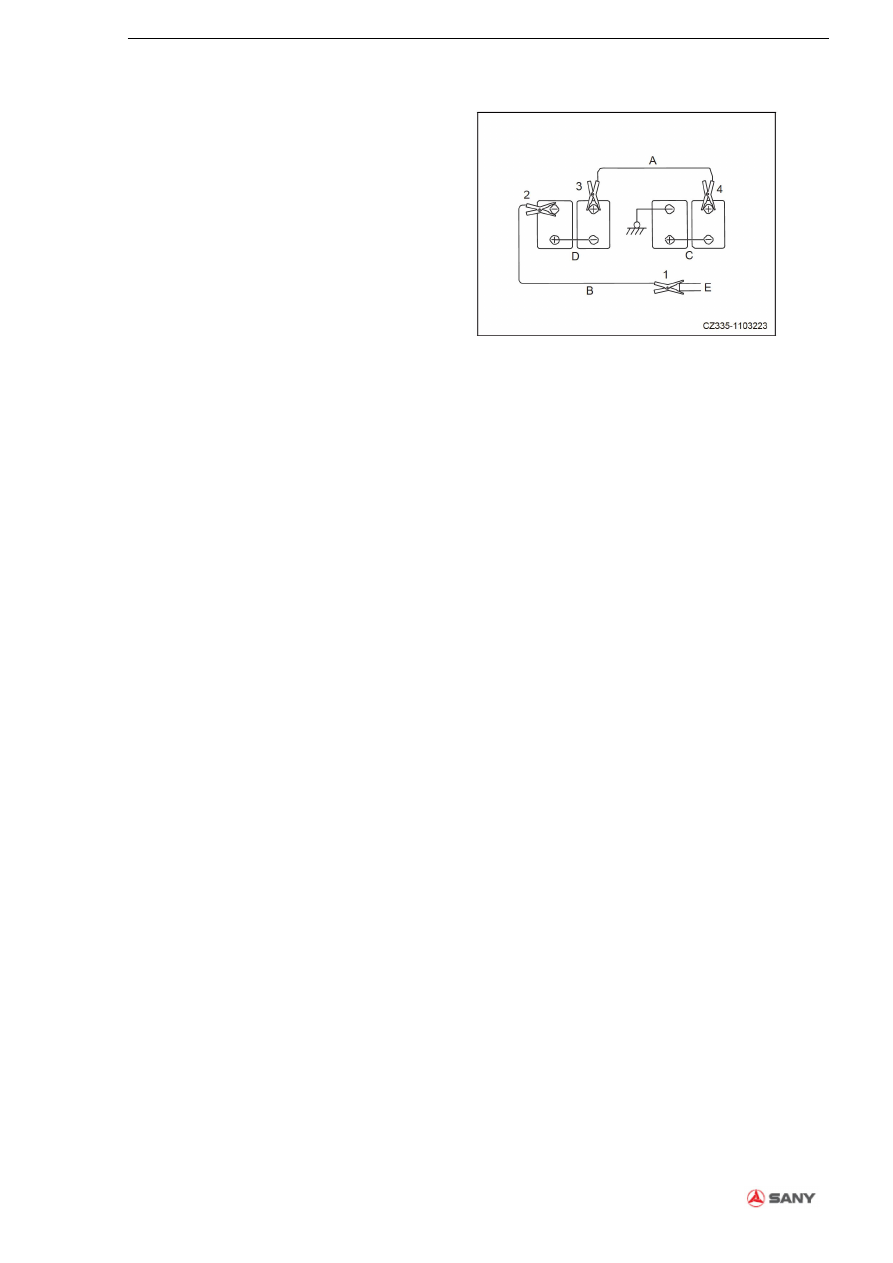

Рис. 6-23

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-29

6.5 Ошибка гидравлической системы



В случае возникновения каких-либо неполадок или причин неполадок, не описанных в таблице ниже,

необходимо связаться с дистрибьютером компании «Сани» для устранения неполадок.



Необходимо установить рабочий режим на «S», при этом регулятор подачи топлива переместить в

положение «10» перед устранением неполадок.

Неполадка

Анализ причины

Метод устранения

неполадок

Медленное движение

рабочего оборудования или

медленная скорость

движения и поворота



Неправильная регулировка или неисправность

главного предохранительного клапана



Неисправность

вспомогательного

предохранительного клапана



Ошибка регулятора



Неисправность плунжерного насоса



Замена



Замена



Ремонт / замена



Проверка/ремонт

Рабочее оборудование,

отсутствие

функционирования бортовой

передачи или привода

механизма вылета стрелы



Неисправность вспомогательного

предохранительного клапана насоса



Неисправность гидравлического насоса



Неполадки соединения



Замена



Проверка/ремонт



Проверка/ремонт

Посторонние шумы в

гидравлическом насосе



Низкий уровень гидравлического масла



Несоответствующее гидравлическое масло



Закупорка вентиляционного отверстия крышки

гидравлического бака



Закупорка экрана фильтра гидравлического бака



Неисправность плунжерного насоса



Выполнить
дозаправку
гидравлического
масла



Использовать
надлежащий

вид

гидравлического
масла



Очистка/замена



Очистка/замена



Очистка/замена

Не работает функция

автоматического включения

холостого режима



Ошибка датчика



Неисправность вспомогательного клапана



Неисправность контроллера



Замена



Замена



Ремонт/замена

Низкая скорость стрелы



Неисправность правого вспомогательного клапана

(контур стрелы)



Ошибка датчика давления



Неисправность контрольного клапана (золотника)

стрелы



Неисправность контрольного клапана (возвратного

клапана) стрелы



Неисправность уплотнителя контрольного клапана

(предохранительного клапана и впускного клапана)

стрелы



Неисправность цилиндра стрелы



Проверка/ремонт



Замена



Ремонт/замена



Ремонт/замена



Ремонт/замена



Проверка/ремонт

Медленная скорость

движения рукояти стрелы



Неисправность правого вспомогательного клапана

(контур рукояти стрелы)



Ошибка датчика давления



Неисправность контрольного клапана (золотника)

рукояти стрелы



Неисправность контрольного клапана

(восстанавливающего клапана) рукояти стрелы



Проверка/ремонт



Замена



Ремонт/замена



Ремонт/замена



Ремонт/замена



Проверка/ремонт

Устранение неполадок

6-30

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

Неполадка

Анализ причины

Метод устранения

неполадок



Неисправность уплотнителя контрольного клапана

(предохранительного клапана и впускного клапана)

рукояти стрелы



Неисправность цилиндра рукояти стрелы

Низкая скорость движения

ковша



Неисправность правого вспомогательного клапана

(контур ковша)



Ошибка датчика давления



Неисправность контрольного клапана (золотника)

ковша



Неисправность контрольного клапана

(восстанавливающего клапана) ковша



Неисправность уплотнителя контрольного клапана

(предохранительного клапана и впускного клапана)

ковша



Неисправность цилиндра ковша



Проверка/ремонт



Замена



Ремонт/замена



Ремонт/замена



Ремонт/замена



Проверка/ремонт

Не работает один цилиндр

рабочего оборудования



Неисправность вспомогательного клапана



Ошибка датчика давления



Неисправность контрольного клапана

(золотника)рабочего оборудования



Проверка/ремонт



Замена



Ремонт/замена

Чрезмерное

самопроизвольное движение

цилиндра рабочего

оборудования



Неисправность цилиндра рабочего оборудования



Неисправность возвратного клапана (стрелы или

рукояти стрелы)



Неисправность уплотнителя контрольного клапана

(предохранительный клапана и впускной клапан)

рабочего оборудования



Неисправность золотника клапана рабочего

оборудования



Ремонт/замена



Ремонт/замена



Ремонт/замена



Ремонт/замена

Медленная реакция рабочего

оборудования



Неисправность восстанавливающего клапана рукояти

стрелы



Неисправность контрольного клапана

(предохранительный клапана и впускной клапан)



Ремонт/замена



Ремонт/замена

Движение другого рабочего

оборудования при

нахождении одного

цилиндра в свободном

положении



Неисправность уплотнителя контрольного клапана



Замена

Отклонения в движении при

перемещении



Неисправность вспомогательного клапана

движения



Неисправность сбрасывающего

вспомогательного клапана



Низкое давление движения



Неисправность золотника главного клапана

движения



Неисправность сбрасывающего клапана

двигателя движения



Неисправность электронного клапана движения



Ошибка рычага переключения при рулении



Ошибка линии клапана переключения передач



Неисправность коробки переключения скоростей



Ремонт/замена



Замена



Ремонт/замена



Ремонт/замена



Ремонт/замена



Ремонт/замена



Ремонт/замена



Замена

Малая скорость движения



Неисправность вспомогательного клапана

движения



Неисправность сбрасывающего

вспомогательного клапана



Ремонт/замена



Замена



Ремонт/замена

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-31

Неполадка

Анализ причины

Метод устранения

неполадок



Ошибка датчика низкого давления движения



Неисправность золотника главного клапана

движения



Неисправность сбрасывающего клапана

двигателя движения



Ремонт/замена



Проверка/ремонт

Трудности руления

автомобиля



Ошибка механизма рулевого управления



Ошибка двойной шестеренчатой помпы



Ошибка центрального поворотного соединения



Ремонт/замена



Замена



Ремонт/замена

Невозможность

переключения скорости

движения



Ошибка рычага переключения руления



Ошибка линии клапана переключения



Ошибка клапана переключения



Проверка/замена



Поверка/ремонт



Проверка/замена

Неисправность тормоза



Неисправность клапана тормозной системы



Ошибка клапана предварительного наполнения



Неисправность тормозного аккумулятора



Неисправность двойной шестеренчатой помпы



Неисправность фрикционного диска поперечной

балки



Ремонт/замена



Ремонт/замена



Ремонт/замена



Проверка/ремонт



Замена

ев

оз

мо

но

ст

по

во

ро

та

В обоих

направлениях



Неисправность двигателя механизма вылета

стрелы (стояночный тормоз)



Неправильная регулировка или неисправность

двигателя механизма вылета стрелы

(предохранительный клапан)



Неисправность двигателя механизма вылета

стрелы



Неисправность привода механизма вылета

стрелы



Проверка/ремонт



Регулировка/замена



Проверка/ремонт



Проверка/ремонт

В одном

направлении



Неисправность вспомогательного клапана



Неисправность контрольного клапана механизма

вылета стрелы (золотника)



Неисправность уплотнителя двигателя (впускной

клапан) механизма вылета стрелы



Ремонт/замена



Ремонт/замена



Замена

ал

ая

ск

ор

ос

ть

по

во

ро

та

Характеристи

ки ускорения



Неисправность двигателя механизма вылета

стрелы (стояночный тормоз)



Неправильная регулировка или неисправность

двигателя механизма вылета стрелы

(предохранительный клапан)



Неисправность двигателя механизма вылета

стрелы



Блокировка линии управления тормозной

системы



Проверка/ремонт



Регулировка/замена



Проверка/ремонт



Удалить препятствия или
заменить трубопровод

Недостаточно

е ускорение с

одной

стороны или

малая

скорость

поворота



Неисправность вспомогательного клапана



Неисправность двигателя механизма вылета

стрелы (клапана компенсации давления)



Неисправность уплотнителя двигателя

механизма вылета стрелы (впускной клапан)



Утечка с одной стороны челночного клапана

датчика вспомогательного давления механизма

вылета стрелы



Ремонт/замена



Ремонт/замена



Замена



Ремонт/замена

Устранение неполадок

6-32

Руководство по эксплуатации и техническому обслуживанию – Февраль

2015

Неполадка

Анализ причины

Метод устранения

неполадок

ре

вы

ен

ие

пр

ос

та

но

ве

вы

ле

та

ст

ре

лы

В обоих

направлениях



Неправильная регулировка или неисправность

двигателя механизма вылета стрелы

(предохранительный клапан)



Неисправность двигателя механизма вылета

стрелы



Регулировка/замена



Проверка/ремонт

В одном

направлении



Неисправность вспомогательного клапана



Неисправность контрольного клапана механизма

вылета стрелы (золотник)



Неисправность уплотнителя двигателя

механизма вылета стрелы (впускной клапан)



Ремонт/замена



Ремонт/замена



Замена

Избыточно количество

резких рывков при остановке

механизма вылета стрелы

(поворота)



Неисправность вспомогательного клапана механизма
вылета стрелы



Неисправность клапана предотвращения
прерывистого движения механизма вылета стрелы



Неисправность сбрасывающего клапана механизма
вылета стрелы



Ремонт/замена



Ремонт/замена



Ремонт/замена

Высокий уровень

посторонних шумов при

остановке механизма вылета

стрелы



Неисправность клапана обратного давления



Неисправность двигателя механизма вылета
стрелы (предохранительный клапан)



Неисправность двигателя механизма вылета
стрелы (впускной клапан)



Ремонт/замена



Ремонт/замена



Ремонт/замена

Чрезмерное

самопроизвол

ьное

движение

механизма

вылета стрелы

При нажатии

тормоза

механизма

вылета стрелы



Неисправность линии управления тормозной
системы механизма вылета стрелы



Неисправность двигателя механизма вылета
стрелы (стояночный тормоз)



Проверка/ремонт



Ремонт/замена

При

ненажатом

тормозе

механизма

вылета стрелы



Неисправность контрольного клапана механизма
вылета стрелы (золотник)



Неисправность двигателя механизма вылета
стрелы (сбрасывающий клапан)



Неисправность двигателя механизма вылета
стрелы (впускной клапан)



Ремонт/замена



Ремонт/замена



Ремонт/замена

Значительный шум детали

конструкции



Ослабление крепежных деталей



Увеличен зазор между рукоятью стрелы и концевыми

поверхностями ковша вследствие износа



Проверка и затяжка



Уменьшение зазора
до

значения,

меньше 1 мм

Таблица 6-5

Устранение неполадок

Руководство по эксплуатации и техническому обслуживанию - Февраль

2015

6-33

6.6 Иные общие неисправности

Неполадка

Причины

Методы устранения

Значительный шум детали

конструкции



Ослабление крепежных деталей



Увеличен зазор между рукоятью

стрелы и концевыми поверхностями

ковша вследствие износа



Проверка и затяжка



Уменьшение зазора до значения,

меньше 1 мм

Слет зубьев ковша в процессе

эксплуатации.



Деформация пружины и ослабление

вследствие частого использования

пальца наклона ковша



Несоответствие пальца наклона

ковша и переходника

• Замена пальца наклона ковша

Не работает вентилятор



Неправильное электрическое

соединение или контакт коннектора



Повреждение переключателя

контроля воздуха, реле или

переключателя контроля температуры



Перегорел предохранитель, или

низкое напряжение аккумулятора



• Ремонт/замена.

Вентилятор работает, но поток

воздуха уменьшился



Закупорка впускной стороны



Закупорка пластин испарительного

теплообменника или конденсатора,

неэффективная теплопроводность



Застревание или повреждение крыла

вентилятора

• Очистка/замена.

Компрессор не работает или

работает некорректно

•

Муфта компрессора не схватывается

вследствие обрыва провода или

плохого контакта в электрическом

контуре

•

Отсутствие натяжения ремня

компрессора

•

Обрыв провода или неисправность

катушки муфты компрессора

•

Недостаточное или избыточное

количество СОЖ

•

Ремонт

•

Регулировка натяжения ремня

компрессора

•

Замена катушки муфты

•

Дозаправка/слив СОЖ до требуемого

уровня

Недостаточное количество СОЖ

•

Утечка СОЖ.

•

Недостаточная заправка

•

Устранить утечку.

•

Выполнить дозаправку требуемого

количества СОЖ.

Показание высокого/низкого

давления при стандартной

эксплуатации

•

Температура окружающей среды: 30~50°C

•

Показания датчика высокого давления: 1,47~1,67МПа (15~17 кгс/см

)

•

Показания датчика низкого давления: 0,13~0,20МПа (1,4~2.11кгс/см

)

ат

чи

ни

зк

ог

да

вл

ен

ия

де

мо

нс

тр

ир

уе

бо

ле

вы

со

ки

зн

ач

ен

ия

Замерзанием

поверхности

трубки низкого

давления

•

Чрезмерное открытие

расширительного клапана

•

Плохой контакт термолампы

расширительного клапана

•

Избыточное количество СОЖ в

системе

•

Замена расширительного клапана

•

Правильная установка термолампы

•

Слив СОЖ до указанного уровня

ат

чи

ни

зк

ог

да

вл

ен

ия

де

мо

нс

тр

ир

уе

бо

ле

ни

зк

ие

зн

ач

ен

ия

Показания датчика

высокого и низкого

давления ниже

стандартных

значений

•

Недостаточное количество СОЖ

•

Дозаправка СОЖ до указанного уровня

Датчик низкого

давления

показывает

отрицательные

значения

•

Блокировка шланга низкого

давления; блокировка

расширительного клапана воздухом

или иными загрязнителями

•

Ремонт системы. Замена резервуара в

случае закупорки льдом

Замерзание

испарительного

теплообменника

•

Неисправность термостата

•

Замена термостата

SANY Гидравлический колесный экскаватор SY155W (SY155W9I3K). Руководство по эксплуатации (2013 год) - часть 21
