Действия в чрезвычайной ситуации

Наличие ржавчины и грязи на коле

-

се или соединительных деталях ко

-

леса  через  некоторое  время  может  при

-

вести  к  ослаблению  колесных  гаек.
Колесо может отсоединиться, что приве

-

дет  к  дорожно-транспортному  происше

-

ствию. Выполняя замену колеса, очисти

-

те  сопрягаемые  поверхности  колеса
и  ступицы  от  ржавчины  и  загрязнений.
В экстренной ситуации можно выполнить
очистку тканью или салфеткой. При необ

-

ходимости  полностью  удалите  ржавчину
и  загрязнения  скребком  или  стальной
проволочной щеткой.◄

10.

  Установите запасное колесо.

11.

  Заворачивайте  каждую  гайку  в  ди

-

агональной

последовательности

по часовой стрелке баллонным клю

-

чом  так,  чтобы  прижать  колесный
диск к ступице.

12.

  Вращая  рукоятку  домкрата  против

часовой  стрелки,  опустите  автомо

-

биль.

Запрещается  наносить  на  болты
и  гайки  моторное  или  смазочное

масло, поскольку это приведет к их осла

-

блению. В результате колесо может отсо

-

единиться,  что  приведет  к  дорожно-
транспортному происшествию. ◄

5

1

2

3

4

SX-0371

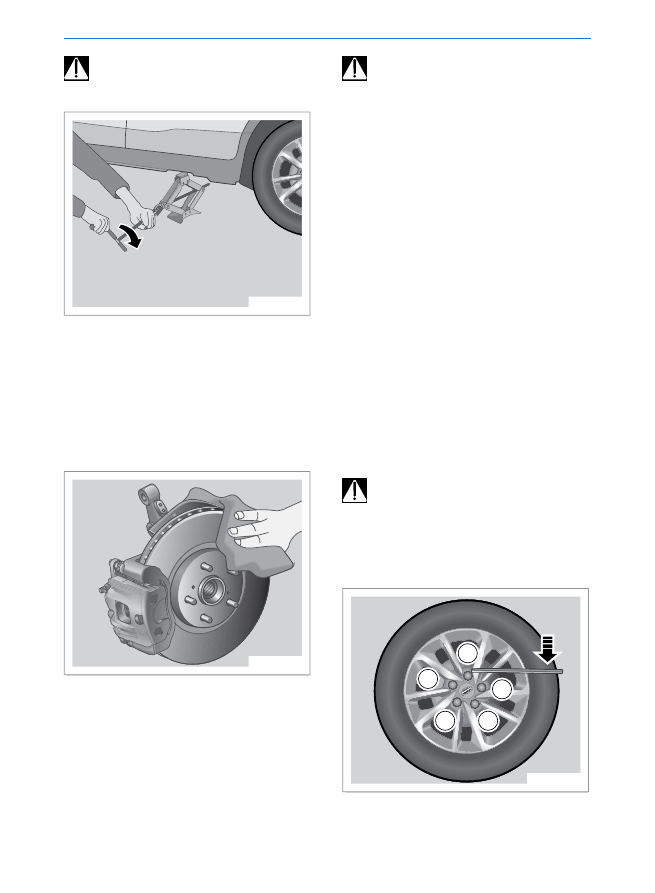

Во время подъема домкратом в ав

-

томобиле никого не должно быть. ◄

5.

  Подсоедините рукоятку домкрата.

SX-0369

6.

  Вращая рукоятку домкрата по часо

-

вой стрелке, как показано на рисун

-

ке,  поднимите  автомобиль  на  вы

-

соту,  достаточную  для  установки
запасного колеса.

7.

  Отверните все колесные гайки.

8.

  Снимите колесо с поврежденной ши

-

ной.

SX-0370

9.

  Очистите  колесные  болты,  монтаж

-

ные поверхности и запасное колесо
от ржавчины и грязи.

213

212

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

Замена предохранителя

Предохранители  защищают  цепи  элек

-

троприборов  от  перегрузки  по  току,  что
позволяет  предотвратить  повреждение
бортового электрооборудования. Перего

-

рание  предохранителя  указывает  на  то,
что  защищаемая  этим  предохранителем
цепь неисправна и не работает должным
образом.  Если  предполагается,  что  пре

-

дохранитель перегорел, следует извлечь
его  из  блока  предохранителей  и  прове

-

рить,  не  перегорела  ли  плавкая  вставка
внутри предохранителя.

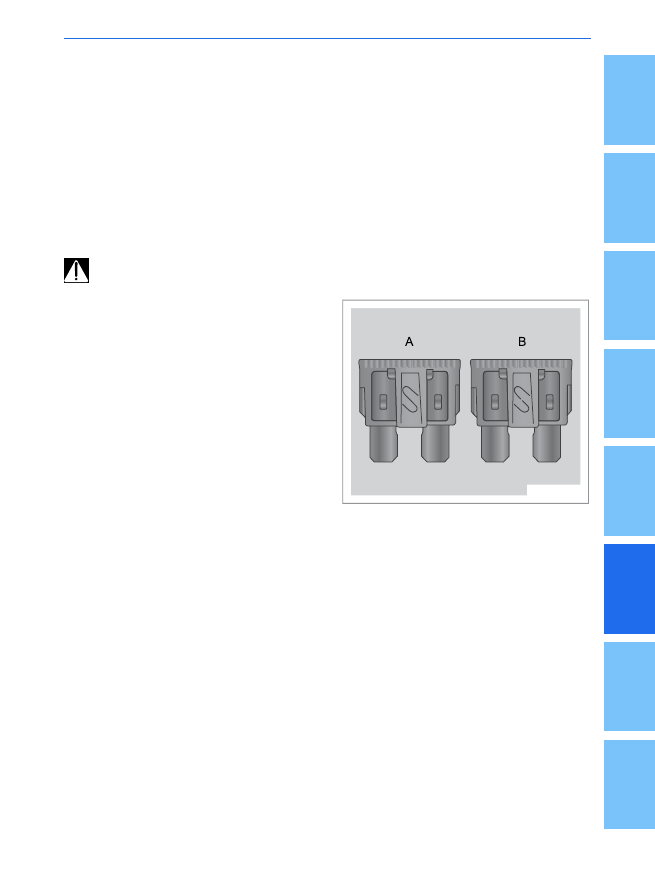

SX-0372

А — исправный предохранитель
В — перегоревший предохранитель

Расположение и обозначение

предохранителей

Предохранители  находятся  в  блоке  пре

-

дохранителей,  расположенных  в  левой
части моторного отсека и на левой сторо

-

не приборной панели. Существуют предо

-

хранители двух разных типов:
1.  Пластинчатый  плавкий  предохрани

-

тель: сравнительно тонкий, вставно

-

го типа; допустимый ток цепи состав

-

ляет 5-25 А

2.  Тугоплавкий  предохранитель:  пря

-

моугольный,  вставного  типа;  допу

-

стимый ток цепи 20-60 А.

13.

  Затяните  колесные  гайки  в  кресто

-

образном  порядке,  как  показано
на рисунке.

14.

  Полностью  опустите  домкрат  и  из

-

влеките его из-под автомобиля.

15.

  Затяните колесные гайки баллонным

ключом.

16.

  Установите  декоративные  колпачки

на колёсные гайки.

17.

  При  необходимости  установите  де

-

коративный колпак на колесо.

Если повреждено переднее колесо,
не следует заменять его запасным.

Для обеспечения безопасности движения
переставьте  исправное  заднее  колесо
на  место  неисправного  переднего,
а на место заднего колеса установите за

-

пасное.  После  установки  исправного  за

-

днего  колеса  на  место  переднего  или
установки  запасного  колеса  значение
давления  в  его  шине,  отображаемое
на  комбинации  приборов,  будет  недей

-

ствительным,  поскольку  не  выполнена
инициализация системы контроля давле

-

ния в шинах. Доведите автомобиль до ав

-

торизованного сервисного центра «Geely»
для выполнения инициализации системы
контроля давления в шинах с целью обе

-

спечения безопасности движения. ◄

Хранение поврежденного

или запасного колеса

и инструментов

Поместите колесо с поврежденной шиной
или запасное колесо в нишу для запасно

-

го колеса в багажном отделении, уложив
его  внутренней  стороной  вверх.  Затем
поместите  на  запасное  колесо  комплект
автомобильных  инструментов.  Плотно
затяните  рукоятку.  Поместите  домкрат
и другие инструменты в сумку для инстру

-

ментов и закрепите их должным образом.

215

214

Действия в чрезвычайной ситуации

Цвет обозначает номинальный ток предо

-

хранителя.  Значение  номинального  тока
также указано на предохранителе.

Не  пытайтесь  ремонтировать  пере

-

горевшие предохранители. Не уста

-

навливайте предохранители другого цве

-

та  или  другого  номинального  тока.  Это
может привести к повреждению бортовой
сети автомобиля или возгоранию ф-за пе

-

регрузки электропроводки.◄

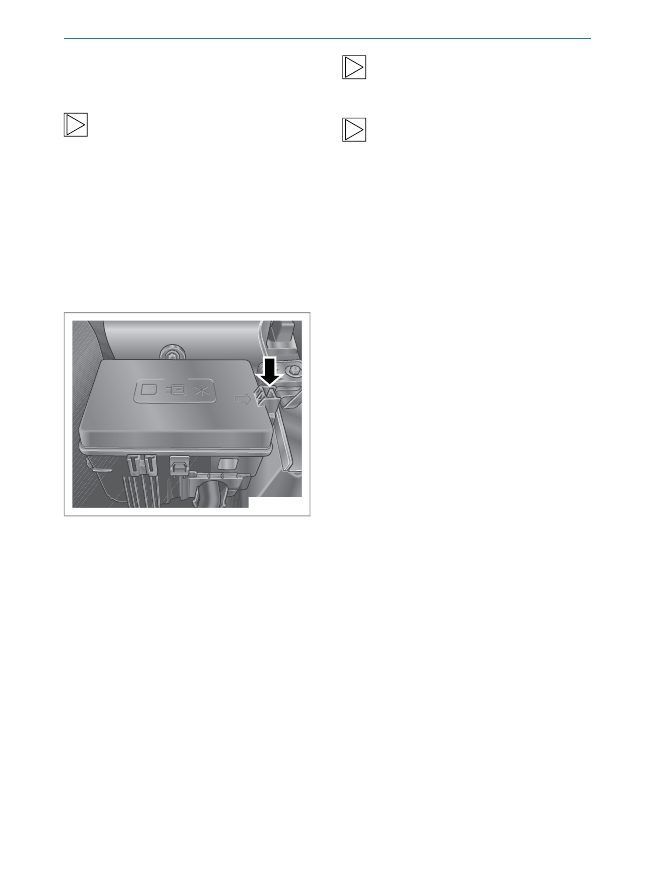

Блок предохранителей

в моторном отсеке

1.

  Откройте капот.

 SX-0373

2.

  Для проверки предохранителя осла

-

бьте  боковой  фиксированный  язы

-

чок  замка,  показанный  на  рисунке,
и  снимите  крышку  блока  предохра

-

нителей.

3.

  Допустимый ток и обозначение пре

-

дохранителей  находится  внутри
крышки блока предохранителей.



Расположение  и  допустимый  ток
предохранителей  может  отличаться
в  зависимости  от  комплектации  ав

-

томобиля.

Количество предохранителей и реле
зависит от фактической комплекта

-

ции автомобиля. ◄

Попадание  жидкости  на  электриче

-

ские компоненты автомобиля может

привести к их повреждению. Все электро

-

приборы  должны  быть  защищены  крыш

-

ками. ◄

215

214

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

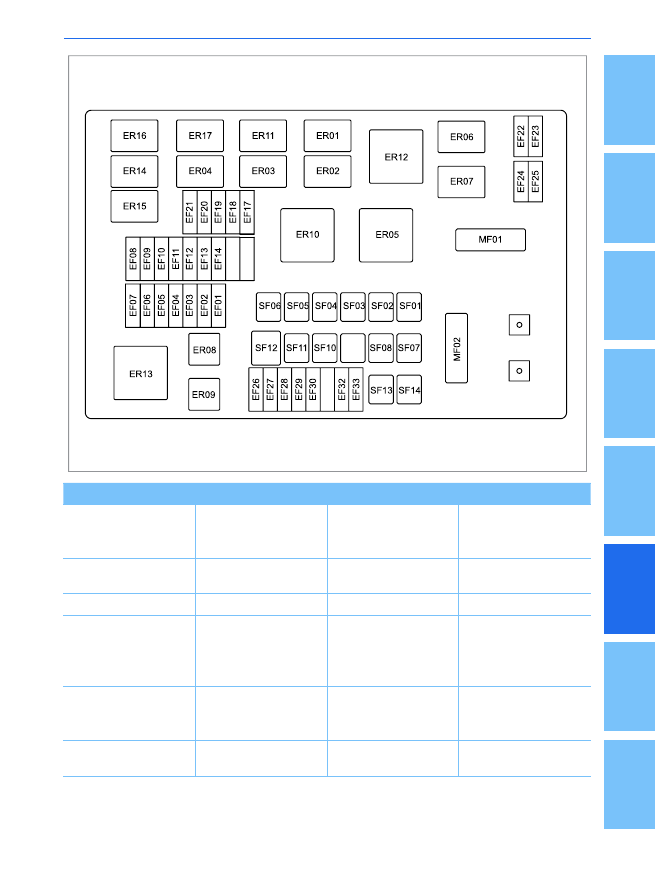

№ предохранителя

Описание

Сила тока

Примечание

MF01

Предохранитель

электрического

усилителя руля

80 A

-

MF02

Предохранитель

генератора

150 A

-

SB01

IP BOX B+ Fuse

60 A

-

SB02

Предохранитель

системы EPB

(электрический

стояночный тормоз)

40 A

-

SB03

Предохранитель

электродвигателя

системы EPB

50 А

-

SB04

предохранитель

7DCT1

30 A

-

SX-0374

217

216

Действия в чрезвычайной ситуации

№ предохранителя

Описание

Сила тока

Примечание

SB05

Предохранитель

стартера

30 A

-

SB06

предохранитель

7DCT2

30 A

-

SB07

IP BOX ALT+ fuse

60 A

-

SB08

Предохранитель

вентилятора низкой

скорости

40 A

-

SB10

Предохранитель

вентилятора салона

30 A

-

SB11

Предохранитель

левого

стеклоподъемника

30 A

-

SB12

Предохранитель

вентилятора

высокой скорости

50 А

-

SB13

Предохранитель

правого

стеклоподъемника

30 A

-

SB14

Предохранитель

обогревателя

заднего стекла

30 A

-

EF01

предохранитель

7DCT3

30 A

-

EF02

предохранитель

7DCT4

30 A

-

EF03

Предохранитель

блока TCU/EMS

10 A

-

EF04

Выключатель стоп-

сигналов/OBD

10 A

-

EF05

Предохранитель

обогревателя

ветрового стекла

25 A

-

EF06

Предохранитель

топливного насоса

15 A

-

EF07

Предохранитель

звукового сигнала

15 A

-

217

216

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

№ предохранителя

Описание

Сила тока

Примечание

EF08

Предохранитель

электромагнитного

клапана

15 A

-

EF09

Предохранитель

кислородного

датчика

15 A

-

EF10

Предохранитель

катушек зажигания

15 A

-

EF11

Предохранитель

блока EMS

25 A

-

EF12

Реле (Вентилятор/

масляный насос/

компрессор/стартер/

вакуумный насос)/

предохранитель

SOV

10 A

-

EF13

Предохранитель

обратной связи

стартера

10 A

-

EF14

Предохранитель

реле стартера R2

10 A

-

EF17

Предохранитель

подогревателя

заднего/переднего

сиденья

10 A

-

EF18

Предохранитель

EPB/ESC/датчика

педали сцепления

10 A

-

EF19

Предохранитель

EMS/TCU/датчика

нейтрального

положения

10 A

-

EF20

Предохранитель

блока EPS

10 A

-

EF21

Предохранитель

обогрева зеркала

заднего вида

10 A

-

219

218

Действия в чрезвычайной ситуации

№ предохранителя

Описание

Сила тока

Примечание

EF22

Предохранитель

ближнего света

левой фары

10 A

-

EF23

Предохранитель

правой фары

ближнего света

10 A

-

EF24

Предохранитель

левой фары

дальнего света

10 A

-

EF25

Предохранитель

правой фары

дальнего света

10 A

-

EF26

Предохранитель

компрессора

кондиционера

15 A

-

EF27

Предохранитель

левой

противотуманной

фары

10 A

-

EF28

Предохранитель

переднего

стеклоочистителя

20 A

-

EF29

EGSM/360

Panorama/EPB

LED+ fuse

10 A

-

EF30

Предохранитель

правой

противотуманной

фары

10 A

-

EF32

Предохранитель

подогревателя

заднего сиденья

15 A

-

EF33

IBS

5 А

-

219

218

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

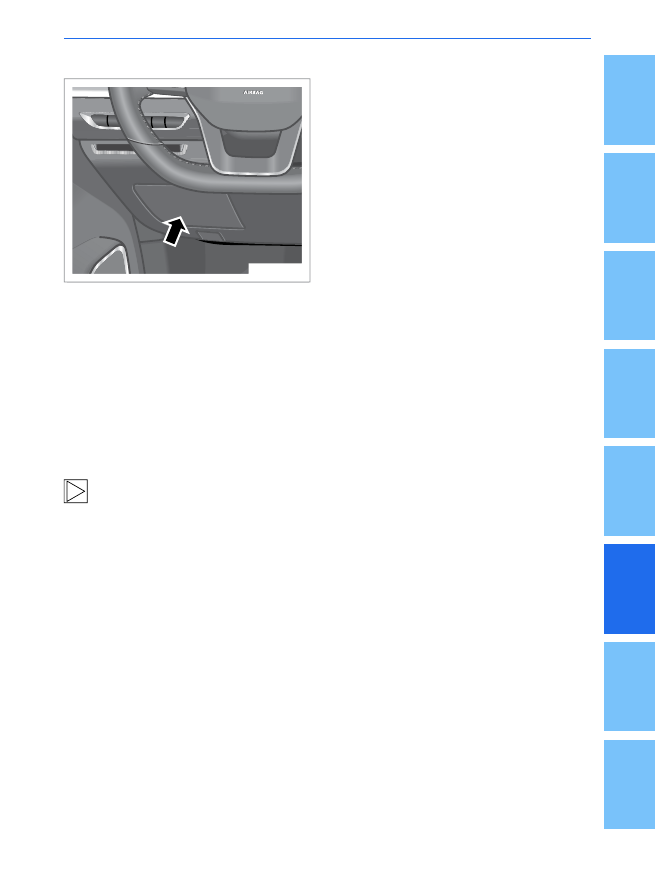

Блок предохранителей в салоне

SX-0375

Блок  предохранителей  в  салоне  распо

-

ложен  в  левой  части  приборной  панели.
Для  проверки  предохранителей  следует
открыть защитную крышку.
Допустимый ток и обозначение предохра

-

нителей находится внутри крышки блока
предохранителей.
*расположение  и допустимый ток предо

-

хранителей  может  отличаться  в  зависи

-

мости от комплектации автомобиля.

Количество предохранителей и реле
зависит от фактической комплекта

-

ции автомобиля.

221

220

Действия в чрезвычайной ситуации

№ предохранителя

Описание

Сила тока

Примечание

IF01

Предохранитель

BCM / наружных

фонарей

30 A

-

IF02

Предохранитель

лампы салона /

BCM

30 A

-

IF04

Предохранитель

зеркала заднего

вида (BCM) /

лампы освещения

пространства для

ног / HPS / катушки

противоугонной

системы

10 A

-

IF05

Предохранитель

центрального замка

/ BCM

20 A

-

IF10

IF09

IF11

IF32

IF19

IF17

IF18

IF16

IF14

IF22

IF23

IF13

IF12

IF20

IF21

IF30

IF08

IF07

IF05

SB01

SB02

IF04

IF02

IF01

IR04

IR02

IR03

IR01

SX-0376

221

220

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

№ предохранителя

Описание

Сила тока

Примечание

IF07

Предохранитель

FCS/EDR

10 A

-

IF08

Предохранитель

шлюза

5 A

-

IF09

Предохранитель

экрана/IN

5 A

-

IF10

Предохранитель

лампы общей

подсветки / TCM

10 A

-

IF11

Предохранитель

независимой памяти

20 A

-

IF12

Предохранитель

реле вентилятора

10 A

-

IF13

Предохранитель

электродвигателя
стеклоомывателя

15 A

-

IF14

Предохранитель

обогревателя

сидений

10 A

-

IF16

Предохранитель

заднего

стеклоочистителя

10 A

-

IF17

BCM/MMI/MIRROR/

USB/EDR ACC+fuse

10 A

-

IF18

Предохранитель
блока переднего

нагревателя

20 A

-

IF19

Предохранитель

розетки

электропитания

15 A

-

ESCL/ESC/ACC/

DCT/6AT/Parking/

IF20

360/Middle passage

switch/EPB switch

fuse

10 A

-

IF21

Предохранитель

подушки

безопасности

5 A

-

223

222

Действия в чрезвычайной ситуации

№ предохранителя

Описание

Сила тока

Примечание

IF22

BCM/IP/E-CALL/

Interior rearview

mirror anti-dazzling/

TCM fuse

10 A

-

IF23

Предохранитель

UEC IG1

10 A

-

IF30

Предохранитель

E-Call

10 A

-

IF32

Предохранитель

MMI

15 A

-

SB01

Предохранитель

электрического при

-

вода регулировки

сиденья

30 A

-

SB02

Предохранитель

верхнего люка

30 A

-

223

222

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

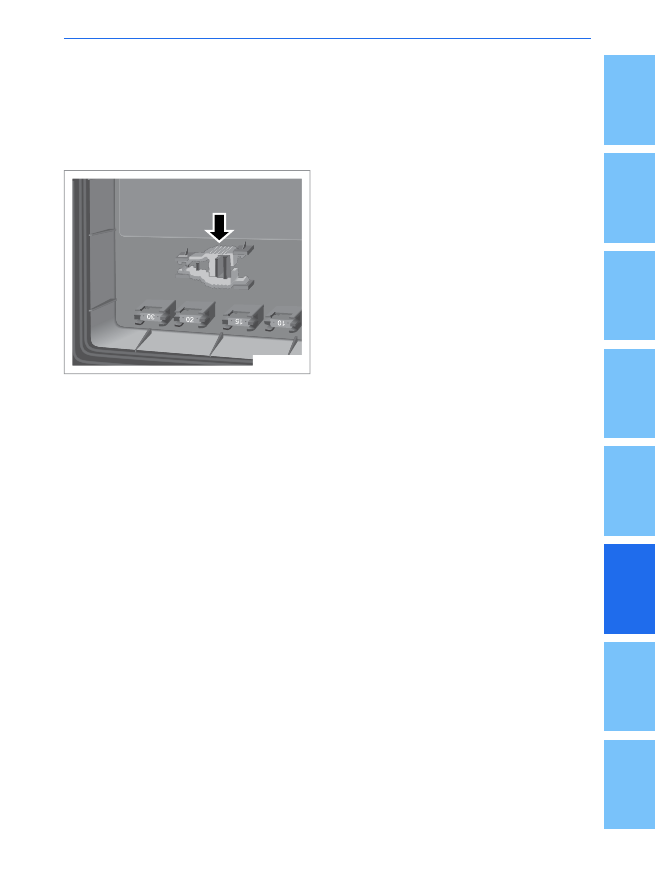

Проверка и замена

предохранителя|

1.

  Выключите зажигание и все электро

-

приборы. Затем отсоедините кабель
от отрицательного вывода аккумуля

-

торной батареи.

GE-0377

2.

  Захватите  головку  предохранителя

с одного конца съемником для пре

-

дохранителя, затем потяните предо

-

хранитель и снимите его. Проверьте
предохранитель на предмет перего

-

рания

3.

  Замените  перегоревший  предохра

-

нитель  новым  предохранителем  та

-

кого же номинала. Если новый пре

-

дохранитель  сразу  после  установки
перегорит,  обратитесь  за  помощью
на  станцию  технического  обслужи

-

вания.

Замена ламп

Как правило, для замены лампы необхо

-

димо снять некоторые компоненты авто

-

мобиля.  Выполнение  соответствующих
работ  требует  профессиональных  навы

-

ков. Замена ламп, расположенных в зоне
моторного отсека, сопряжена с дополни

-

тельными трудностями и риском, посколь

-

ку в моторном отсеке имеются многочис

-

ленные горячие и движущиеся детали.
Для  замены  ламп  обратитесь  на  стан

-

цию  авторизованного  сервисного  центра
Geely.

225

224

Действия в чрезвычайной ситуации

Приборы внутреннего освещения

Наименование

Описание

Тип

Мощность

Блок-фара

Лампа дальнего

света (тип 1)

H7

55 Вт

Лампа дальнего

света (тип 2)

Светодиод

-

Лампа ближнего

света фар (тип 1)

HB3

60 Вт

Лампа ближнего

света фар (тип 2)

Светодиод

-

Лампа переднего

указателя поворота

Светодиод

-

Передний

габаритный фонарь

Светодиод

-

Дневной ходовой

огонь

Светодиод

-

Задний комбиниро

ванный фонарь

Стоп-сигнал

Светодиод

-

Фонарь заднего

хода

W16W

16 Вт

Задняя лампа

указателя поворота

WY16W

16 Вт

Задний габаритный

фонарь

Светодиод

-

Передняя противот

уманная фара

Передняя

противотуманная

фара

Светодиод

-

Противот уманный

фонарь

Противотуманный

фонарь

P21W

21 Вт

Дополни тельный

стоп-сигнал

Дополнительный

стоп-сигнал

Светодиод

-

Лампа подсветки

номерного знака

Лампа подсветки

номерного знака

Светодиод

-

225

224

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

Наименование

Описание

Тип

Мощность

Передний

потолочный

светильник салона

Передний

потолочный

светильник

Светодиод

-

Задний

индивидуальный

светильник

Задний

индивидуальный

светильник

Светодиод

-

Лампа освещения

пространства для

ног

Лампа освещения

пространства для

ног

Светодиод

-

Лампа перчаточного

ящика

Лампа перчаточного

ящика

C5W

5 Вт

Лампа освещения

багажного

отделения

Лампа освещения

багажного

отделения

W5W

5 Вт

227

226

Действия в чрезвычайной ситуации

Перегрев автомобиля

Термин «перегрев двигателя» фактически
означает «чрезмерное повышение темпе

-

ратуры  охлаждающей  жидкости  двигате

-

ля». Если мигает контрольная лампа тем

-

пературы  охлаждающей  жидкости,  это
указывает на перегрев двигателя. В этом
случае действуйте следующим образом:

1.

  Выведите автомобиль в безопасное

место  за  пределами  проезжей  ча

-

сти.  Затем  остановите  автомобиль
и включите аварийную световую сиг

-

нализацию.  Переведите  трансмис

-

сию в положение парковки или ней

-

тральное положение и задействуйте
стояночный тормоз. Выключите кон

-

диционер, если он работает.

2.

  Если  из  радиатора  или  расшири

-

тельного  бачка  выходит  охлаждаю

-

щая  жидкость  или  пар,  выключите
двигатель.  Откройте  капот  после
того,  как  перестанет  выходить  пар.
Если  охлаждающая  жидкость  или
пар  не  выходят,  оставьте  двигатель
работать и убедитесь в том, что вен

-

тилятор  системы  охлаждения  рабо

-

тает.  Выключите  зажигание,  если
вентилятор  системы  охлаждения
не вращается.

3.

  Визуально проверьте ремень приво

-

да  вспомогательных  агрегатов  (ре

-

мень привода насоса охлаждающей
жидкости)  на  наличие  трещин  или
ослабления. Проверьте целостность
радиатора, шлангов и загляните под
автомобиль,  чтобы  убедиться  в  от

-

сутствии  явных  утечек  охлаждаю

-

щей  жидкости.  Следует  учитывать,
что капли воды, вытекающие из ра

-

ботающего кондиционера, являются
признаком его нормальной работы.

4.

  Если  ремень  привода  вспомога

-

тельных  агрегатов  поврежден  или
наблюдается  утечка  охлаждающей
жидкости,  немедленно  остановите
двигатель  и  обратитесь  в  авторизо

-

ванный сервисный центр Geely.

5.

  Если  приводной  ремень  двигателя

не  поврежден  и  отсутствует  утечка
охлаждающей  жидкости,  проверьте
расширительный  бачок  охлаждаю

-

щей  жидкости.  Если  охлаждающая
жидкость в бачке отсутствует, долей

-

те ее до половины бачка при работа

-

ющем двигателе.

6.

  Когда  температура  охлаждающей

жидкости  снизится  до  нормальной,
снова  проверьте  уровень  охлажда

-

ющей  жидкости  в  расширительном
бачке.  Долейте  охлаждающую  жид

-

кость  до  половины  бачка  в  случае
необходимости.  Существенная  не

-

хватка  охлаждающей  жидкости  ука

-

зывает на то, что в системе имеется
утечка.  Необходимо  как  можно  ско

-

рее  обратиться  в  авторизованный
сервисный центр Geely, чтобы устра

-

нить неисправность.

7.

  После  остановки  в  теплое  время

года  охлаждающий  вентилятор  не

-

редко  продолжает  работать  в  авто

-

матическом режиме, причем доволь

-

но долго. Это нормальная ситуация.
После  того  как  двигатель  остынет
и  потребность  в  работе  системы
охлаждения  отпадет,  охлаждающий
вентилятор  автоматически  отклю

-

чится.

227

226

Действия в чрезвычайной ситуации

1

2

3

4

5

6

7

8

Во  избежание  травм  нельзя  откры

-

вать капот до тех пор, пока выброс

пара или охлаждающей жидкости указы

-

вает  на  то,  что  давление  в  двигателе
остается  высоким.  При  работающем
(а также неработающем) двигателе не до

-

пускайте  соприкосновения  рук  и  одежды
с ремнем привода вспомогательных агре

-

гатов. При высокой температуре двигате

-

ля и радиатора не снимайте крышку ради

-

атора. Выброс горячего пара и жидкости
может привести к серьезным травмам. ◄

Самопроизвольная

остановка двигателя /

Высвобождение застрявшего

автомобиля

Самопроизвольная остановка

двигателя

1.

  Не  меняя  полосы  движения,  плав

-

но  уменьшите  скорость,  осторожно
освободите  занимаемую  полосу,
выведите  автомобиль  в  безопасное
место  на  обочине  дороги  и  остано

-

витесь.

2.

  Включите  аварийную  световую  сиг

-

нализацию.

3.

  Попробуйте запустите двигатель по

-

вторно.

Если  двигатель  не  запускается,  обрати

-

тесь к разделу «Если двигатель не запу

-

скается».

При выключенном двигателе — уси

-

лители  тормозной  системы  и  руле

-

вого  управления  не  работают,  поэтому
вращение рулевого колеса и нажатие тор

-

мозной педали требуют более значитель

-

ных усилий, чем обычно.◄

Высвобождение застрявшего

автомобиля

Если  автомобиль  застрял  в  снегу,  грязи
или песке, можно попытаться поочередно
включать  передачи  переднего  и  заднего
хода, чтобы «раскачать» автомобиль для
его высвобождения.
