Приборы и органы управления

ветствии с порядком возникновения
предупреждений.  Затем  включится
сигнальная  лампа  (пока  не  будет
устранена  причина)  и  зуммер.  При
возникновении  новой  ситуации  сиг

-

нальная  последовательность  пере

-

запустится.  Например,  при  возник

-

новении  низкого  давления  в  левой
передней  шине  активируется  зум

-

мер.  Если  в  этот  момент  в  правой
передней  шине  возникнет  слишком
высокая  температура,  то  зуммер
прозвучит  повторно  независимо
от  того,  закончил  ли  тот  оповеще

-

ние о низком давлении, а на экране
возникнет  предупреждение.  В  ин

-

терфейсах  предупреждения  указы

-

ваются  шины,  для  которых  зареги

-

стрировано  отклонение  от  нормы
(индикатор  соответствующей  шины
мигает).

•



Предупреждение  о  высокой  темпе

-

ратуре*



При  регистрации  блоком TPMS  сиг

-

нала о высокой температуре на не

-

которой шине комбинация приборов
активирует  звуковой  и  визуальный
сигналы.  Включится  сигнальная
лампа  (до  тех  пор,  не  будет  устра

-

нена  причина)  и  3  раз  прозвучит
зуммер, а на экране появится интер

-

фейс предупреждения с расположе

-

нием шины (соответствующая шина
подсветится на интерфейсе).

•



Отображение зимнего режима*



При установке зимних шин без дат

-

чика  давления  система  TPMS  ав

-

томатически  подаст  сигнал  о  неис

-

правности  датчика.  В  этот  момент
деактивируйте аварийный сигнал по

-

средством  меню  маршрутного  ком

-

пьютера чтобы активировать Зимний
режим.

После  перезапуска  двигателя  ком

-

бинация  приборов  будет  отобра

-

жать  значения  температуры  и  давления
воздуха  в  шинах.  Показанные  величины
будут соответствовать записанным в ходе
предыдущей  сессии,  а  не  текущим.  При
поддержании

скорости

автомобиля

не  менее  40  км/ч  в  течение  1  минуты
на экране в реальном времени отобразят

-

ся  значения  давления  и  температуры
шин.  Если  подаются  описанные  выше
предупреждения,  необходимо  остано

-

виться на обочине и связаться со станци

-

ей  технического  обслуживания  «Geely»
для принятия соответствующих мер.◄

37

36

Приборы и органы управления

1

2

3

4

5

6

7

8

Включение и отключение

интерфейса маршрутного

компьютера ECU

•



Войдите  в  Menu  setting  (меню  на

-

стройки)  системы  →  ECU  setting
(Бортовой  компьютер)  →  выберите
интерфейс  маршрутного  компьюте

-

ра (счетчик пути, одиночный расход
топлива,  средний  расход  топлива,
мгновенный  расход  топлива,  за

-

пас  хода  время  движения,  средняя
скорость  автомобиля  и  состояние
шин) → Выберите Enable (Вкл.) или
Disable (Выкл.).

•



Некоторые  меню  маршрутного  ком

-

пьютера  могут  быть  включены  или
отключены  с  помощью  настройки
меню.  Однако  должен  оставаться
включенным хотя бы один пункт.

Перед настройкой комбинации при

-

боров убедитесь, что многофункци

-

ональные кнопки на рулевом колесе акти

-

вированы для управления приборами.◄

Настройка интерфейса

маршрутного компьютера

Переключение интерфейса

маршрутного компьютера

•



Переключение информации о пара

-

метрах  вождения  (промежуточный
и  запас  хода  время  в  пути,  сред

-

няя  скорость  автомобиля,  средний
и мгновенный  расход  топлива  и со

-

стояние  шин)  выполняется  кратким
нажатием кнопки TRIP. После вклю

-

чения  соответствующего  режима
многофункциональных кнопок на ру

-

левом  колесе  переключение  можно
осуществлять  кнопкой  «вверх»/«в

-

низ».

•



После  подачи  питания  на  комбина

-

цию приборов маршрутный компью

-

тер  будет  отображать  предыдущие
записи  (кроме  одиночного  расхода
топлива  и  мгновенного  расхода  то

-

плива).

Сброс показаний маршрутного

компьютера

•



Нажмите и удерживайте кнопку TRIP
или  ENTER  на  рулевом  колесе  (по

-

сле  активации  многофункциональ

-

ных  кнопок  на  рулевом  колесе)  для
сброса показаний маршрутного ком

-

пьютера  (за  исключением  мгновен

-

ного  расхода  топлива,  расчетного
пробега и состояния шин).

•



Показания маршрутного компьютера
(за исключением мгновенного расхо

-

да топлива, расчетного пробега и со

-

стояния шин) могут быть сброшены
следующим  образом:  введите  «На

-

стройки меню» → «Настройки ECU»
→ «Сбросить все» → «Сбросить».

39

38

Приборы и органы управления

Использование меню и настройки

Структура меню и опции

Уровень меню 1

Уровень меню 2

Уровень меню 3

Настройки

автомобиля

Включение режима

рулевого управления

□ Автоматические настройки
Индивидуальные настройки
□ Комфортный
□ Стандартный
□ Спортивный
Возврат

Сигнализатор

превышения скорости

□ Включить
Значение лимита скорости
120 км/ч (скорость движения
автомобиля отличается на 5 км)
Возврат

Громкость звукового

сигнала

□ Высокая
□ Средняя
□ Низкая
Возврат

Следующее ТО через

Остается хххх км
Возврат

Сброс пробега

до технического

обслуживания*

Сбросить пробег до технического
обслуживания?
□ OK
□ Отменить

Настройка языка

□ Китайский
□ Английский
□ Русский
□ Арабский
□ Фарси
□ Испанский
Возврат

Возврат

Бортовой

компьютер

Сбросить все

Сбросить все?

39

38

Приборы и органы управления

1

2

3

4

5

6

7

8

Уровень меню 1

Уровень меню 2

Уровень меню 3

ECU

□ Отменить

Промежуточный

пробег

□ Включено
□ Отключено
Возврат

Цикличный расход

топлива

□ Включено
□ Отключено
Возврат

Средний расход

топлива

□ Включено
□ Отключено
Возврат

Мгновенный расход

топлива

□ Включено
□ Отключено
Возврат

Запас хода

□ Включено
□ Отключено
Возврат

Время движения

□ Включено
□ Отключено
Возврат

Средняя скорость

автомобиля

□ Включено
□ Отключено
Возврат

Система мониторинга

давления шин (TPMS)

□ Включено
□ Отключено
Возврат

Возврат

Настройка времени

Формат времени

□ 12-часовая система времени
□ 24-часовая система времени Back
(«Назад»)
Возврат

Установка даты

Год, месяц и день можно изменить
соответственно с помощью кнопок

41

40

Приборы и органы управления

Уровень меню 1

Уровень меню 2

Уровень меню 3

«вверх» и «вниз». Диапазон месяцев:
1–12, диапазон дней: 1–31.

Настройка времени

Текущее время; часы и минуты можно
изменить соответственно с помощью
кнопок «вверх» и «вниз».

Возврат

Настройка единиц

измерения

Единицы измерения

температуры

□ °C
□ °F
Возврат

Единицы измерения

давления

□ фунт/кв. дюйм
□ кПа
□ бар
Возврат

Единицы пробега

и расхода топлива

□ км, л/100 км
□ км, км/л
□ мили, м/г (США)
□ миль, м/г (СК)
Возврат

Возврат

Выход

41

40

Приборы и органы управления

1

2

3

4

5

6

7

8

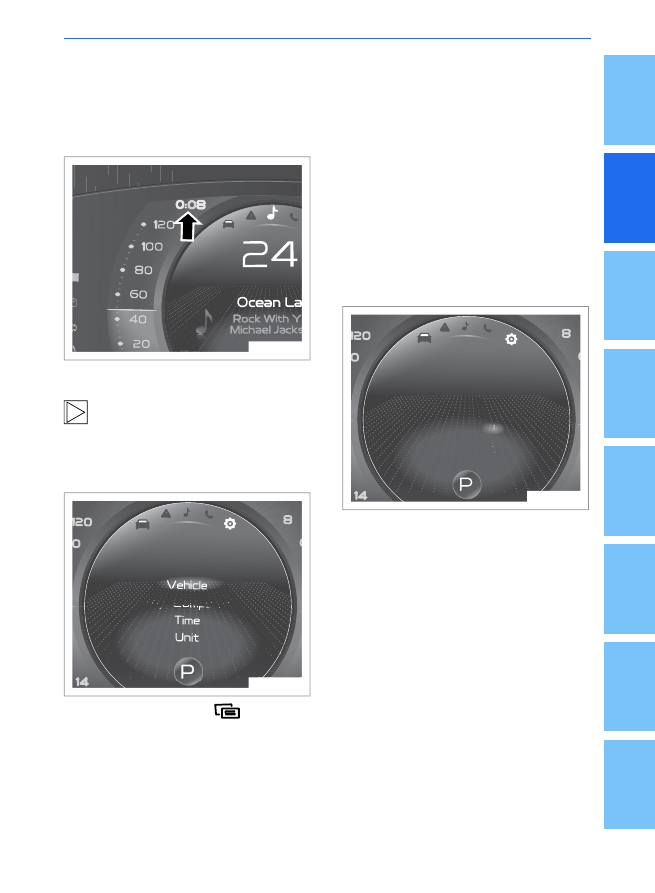

Дисплей часов и настройка

времени

Дисплей

Время отображается на экране комбина

-

ции приборов.

km/h

SX-0039

Настройка времени

Из

соображений

безопасности

не  следует  выполнять  настройку

времени при движении.
Выполните  настройку  во  время  останов

-

ки. ◄

C

km

/

h

X

10

00

r

pm

Trip Computer

Time

Unit

km/h

0

km

SX-0040

Нажмите кнопку режима

 на рулевом

колесе,  включите  многофункциональные
кнопки на рулевом колесе, нажмите кноп

-

ку ◄ или ► кнопку для выбора настрой

-

ки, нажмите кнопку Enter, затем нажмите
кнопку  ▲  или  ▼  кнопку,  чтобы  выбрать
настройку времени.

Формат отображения времени

Формат  отображения  времени  может
быть  установлен  следующим  образом:
войдите в Menu setting (настройка меню)
→ Timing setting (настройка часов) → Time
mode (формат отображения времени) →
выберите значение 12 hours (12-часовой
формат)  или  24  hours  (24-часовой  фор

-

мат).  Затем  нажмите  кнопку  ENTER  для
успешной  настройки,  нажмите  кнопку
BACK,  чтобы  вернуться  в  предыдущее
меню.

Настройка времени

C

km

/

h

X

10

00

r

pm

Date

Y

M

D Return

2015

11

30

2016

12

31

2017

1

2018

2

2

2019

3

3

km/h

0

km

SX-0041

Ручная настройка календаря:
Способ  ручной  настройки:  введите  «На

-

стройка  меню»  →  «Установка  даты»
→  «Настройка  MM/DD/YYYY»,  пока
не всплывет вышеуказанный интерфейс.
Нажмите кнопку ◄ или кнопку, чтобы вы

-

брать  MM/DD/YYYY,  нажмите  кнопку  ►
или кнопку ▲, кнопку ▼ для смены зна

-

чения,  нажмите  кнопку  «Назад»,  чтобы
вернуться в предыдущее меню.

43

42

Приборы и органы управления

Настройка времени

C

km

/

h

X

10

00

r

pm

Clock

H

M Return

10

58

11

59

0

1

1

2

2

km/h

0

km

SX-0042

Порядок ручной настройки времени:
войдите  в  меню  настроек  →  Настройка
времени → Настройка часов / Настройка
минут для отображения соответствующе

-

го экрана. Нажмите кнопку ◄ или ► кноп

-

ку, чтобы выбрать часы/минуты, нажмите
кнопку ▲ или ▼ кнопку для смены значе

-

ния, нажмите кнопку «Назад», чтобы вер

-

нуться в предыдущее меню.
Автоматическая настройка времени:
Для  модели,  оборудованной  функци

-

ей  мультимедийной  навигации,  время
на  комбинации  приборов  настраивается
автоматически, обновляется и отобража

-

ется постоянно согласно времени по GPS.

Перед настройкой комбинации при

-

боров убедитесь, что многофункци

-

ональные кнопки на рулевом колесе акти

-

вированы для управления приборами.◄

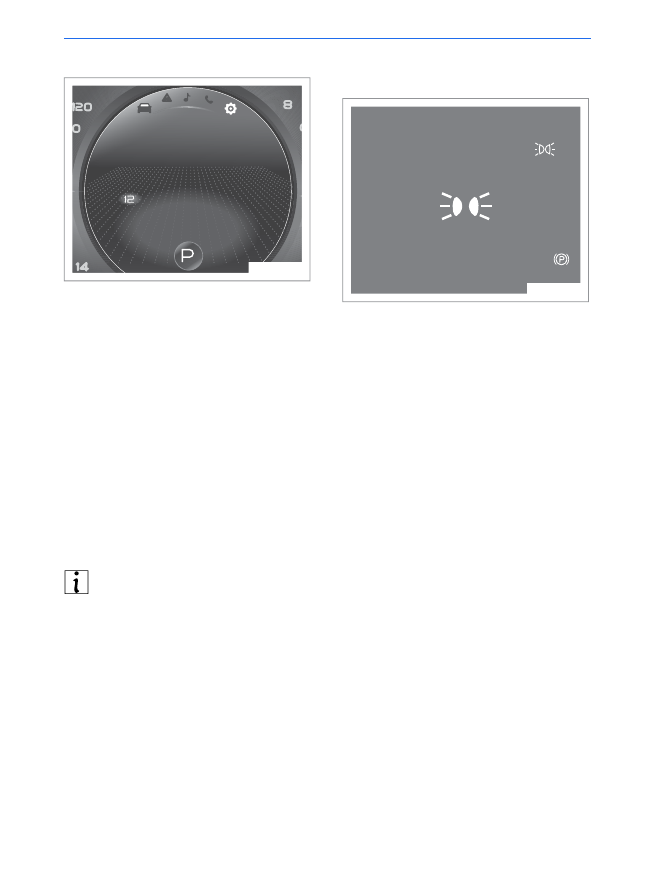

Напоминание о включенном

освещении*

Position Lamp On

SX-0043

Если  замок  зажигания  находится  в  по

-

ложении  OFF,  а  габаритный  фонарь  или
блок-фары включены, если левая перед

-

няя дверь открывается, на экране комби

-

нации  приборов  отобразится,  что  лампы
не выключены, и в это время комбинация
приборов будет издавать звуковой сигнал
посредством зуммера в течение 10 с.

При  покидании  автомобиля  всегда  вы

-

ключайте приборы наружного и внутрен

-

него  освещения  для  предотвращения
разрядки аккумуляторной батареи и обе

-

спечения нормального запуска двигателя.

43

42

Приборы и органы управления

1

2

3

4

5

6

7

8

Сигнализация о движении

с незакрытой дверью

km

C

km

/n

X

10

00

/p

m

km/h

0

1

2

3

4

6

5

SX-0044

1.

  Капот двигателя открыт

2.

  Правая передняя дверь открыта

3.

  Правая задняя дверь открыта

4.

  Задняя дверь открыта

5.

  Левая задняя дверь открыта

6.

  Левая передняя дверь открыта

Если  автомобиль  неподвижен  или  ско

-

рость  движения  автомобиля  ниже  или
равна  10  км/ч,  одна  из  четырех  дверей,
капот двигателя или дверь багажника от

-

крыты,  на  экране  комбинации  приборов
отобразится  открытое  состояние  соот

-

ветствующей  двери,  прозвучит  звуковой
сигнал;  если  скорость  автомобиля  выше
или  равна  10  км/ч,  любая  из  вышепере

-

численных  дверей  открыта,  на  экране
комбинации приборов отобразится откры

-

тое  состояние  соответствующей  детали,
будет  раздаваться  звуковой  сигнал  не

-

прерывно, пока 4 двери, капот двигателя
и дверь багажника не будут закрыты или
скорость автомобиля не станет ниже или
равна 7 км/ч.

45

44

Приборы и органы управления

Маршрутный компьютер (тип 2)

Общий вид ЖК-дисплея

23

0342

Tripmeter

ECO

C

224.5

km

km

km/h

LIM120

15000

D

8

5

7

1

3

4

2

6

SX-0050

1. Область отображения даты

Время  постоянно  отображается  и  может
быть настроено через пункт меню.

2. Режим вождения

Отображается текущий режим движения,
включая режимы «комфорт», «экономич

-

ный» и «спорт».

3. Экран

•



Информация  о  параметрах  вожде

-

ния  (промежуточный  и  остаточный
пробег,  время  в  пути,  средняя  ско

-

рость  автомобиля,  средний  и  мгно

-

венный расход топлива и состояние
шин)

•



Сигнальный символ и текст

•



Меню настройки

4. Положения рычага селектора

Отображается  текущая  передача  КПП.
Отображаются  положения  передач  P,  N,
R  и  D  автоматической  коробки  передач,
среди которых отображаются особые по

-

ложения передач для передачи D.

5. Температура наружного воздуха

Диапазон  отображаемых  значений  тем

-

пературы  наружного  воздуха  составляет
от -40 до +60 °C.

6. Символы подсказки

Символ  подсказки  отображает,  что
на фоне есть аварийное сообщение.

7. Функция скорости LIM

Если  активирована  функция  LIM  скоро

-

сти,  будет  отображаться  заданная  ско

-

рость.

8. Дисплей одометра

Отображаемое  число  —  это  общее  рас

-

стояние,  пройденное  автомобилем,  об

-

новляется каждый километр.

45

44

Приборы и органы управления

1

2

3

4

5

6

7

8

Настройка ЖК-дисплея

Кнопки функции мультиконтроля

на рулевом колесе

Для  подробностей  смотрите  описание
по  активации  функции  мультиконтроля
кнопок на рулевом колесе в разделе «Ин

-

формационный центр (тип 1) — Настрой

-

ки ЖКИ».

Информация маршрутного

компьютера

Интерфейс маршрутного

компьютера

Информация  о  параметрах  вождения
(промежуточный  и  остаточный  пробег,
время  в  пути,  средняя  скорость  автомо

-

биля,  средний  и  мгновенный  расход  то

-

плива и состояние шин).

TRIP

0342

Tripmeter

ECO

C

224.5

km

km

km/h

D

23

LIM120

15000

SX-0051

Trip  отображает  пройденное  состояние
после  последнего  сброса.  В  данном  ин

-

терфейсе  пробег  можно  сбросить  путем

нажатия  и  удержания  кнопки  TRIP  (про

-

бега) или кнопки Enter (Ввод) на рулевом
колесе  (после  активации  функции  муль

-

тиуправления кнопок на рулевом колесе).
Комбинация  приборов  имеет  функцию
автоматического  запоминания  значения
пробега  за  поездку.  Значение  пробега
за  поездку  (промежуточного  пробега)
не сбрасывается при выключении зажига

-

ния, но стирается при отключении аккуму

-

ляторной батареи автомобиля.
Отображаемые показания пробега за по

-

ездку  обновляются  один  раз  за  каждые
0,1  км  пробега.  Диапазон  значений  со

-

ставляет от 0 до 9999,9 км. Промежуточ

-

ный пробег сбрасывается до нуля при до

-

стижении верхнего предела.

Перед настройкой комбинации при

-

боров убедитесь, что многофункци

-

ональные кнопки на рулевом колесе акти

-

вированы для управления приборами.◄

47

46

Приборы и органы управления

Одиночный расход топлива

0342

Single Fuel

ECO

C

6.6

L/100km

km

km/h

D

23

LIM120

15000

SX-0052

Диапазон отображения одиночного расхо

-

да топлива составляет 1,0– 19,9 л/ 100 км.
Одиночный  расход  топлива  относится
к  расходу  топлива  во  время  одного  цик

-

ла  зажигания.  Показания  обновляются
каждые 10 секунд. В данном интерфейсе
одиночный  расход  топлива  можно  сбро

-

сить  путем  нажатия  и  удержания  кнопки
TRIP  (пробега)  или  кнопки  Enter  (Ввод)
на  рулевом  колесе  (после  активации
функции мультиуправления кнопок на ру

-

левом колесе).
В  случае  каждого  зажигания,  если  одо

-

метр показывает менее 0,3 км, одиночный
расход будет равен мгновенному расходу
топлива.

Средний расход топлива

0342

Average Fuel

ECO

C

6.2

L/100km

km

km/h

D

23

LIM120

15000

SX-0053

Средний  расход  топлива  по  умолчанию
отображается  в  л/100  км.  Соответству

-

ет  среднему  значению  расхода  топлива
с момента последнего сброса данных.
Позволяет оптимизировать расход топли

-

ва путем выработки эффективного стиля
вождения. Обновляется раз в 10 секунд.
Для измерения среднего расхода топлива
для специального ездового цикла нажми

-

те и удерживайте кнопку TRIP или ENTER
на  рулевом  колесе  (после  активации
функции мультиконтроля кнопок на руле

-

вом колесе) для сброса среднего расхода
топлива.
При каждом запуске двигателя отобража

-

ется  значение  на  момент  выхода  из  ин

-

терфейса.
Значение  среднего  расхода  топлива
сбрасывается  при  отключении  питания
комбинации приборов от аккумуляторной
батареи.

47

46

Приборы и органы управления

1

2

3

4

5

6

7

8

Различные  стили  вождения  могут
отличаться  по  расходу  топлива

на 10–15%. Используйте приемы эконом

-

ного  вождения  для  уменьшения  расхода
топлива  и  защиты  окружающей  среды.
См. более подробную информацию в раз

-

деле  «Экономное  вождение»,  глава  5
«Запуск двигателя и вождение автомоби

-

ля». ◄

Перед настройкой комбинации при

-

боров убедитесь, что многофункци

-

ональные кнопки на рулевом колесе акти

-

вированы для управления приборами. ◄

Мгновенный расход топлива

0342

Instant Fuel

ECO

C

L/100km

km

km/h

D

23

LIM120

15000

SX-0054

Во время движения автомобиля значение
мгновенного расхода топлива обновляет

-

ся через каждую секунду и отображается
в л/100 км. Значение мгновенного расхо

-

да топлива нельзя обнулить. На холостых
оборотах  мгновенный  расход  топлива
не  измеряется.  На  дисплее  отображает

-

ся  надпись  «-,-  л/100  км».  При  повороте
ключа  зажигания  в  положение  ВКЛ.  зна

-

чение «-,- л/100 км» отображается вплоть
до окончания расчета.
Диапазон  отображаемых  значений  мгно

-

венного  расхода  топлива  составляет
от 0,1 до 19,9 л/100 км.
Позволяет оптимизировать расход топли

-

ва путем выработки эффективного стиля
вождения.

Запас хода

0342

Range

ECO

C

70

km

km

km/h

D

23

LIM120

15000

SX-0055

Диапазон  отображаемых  показаний  со

-

ставляет 1–999 км.
Расчетный  пробег  отображает  расстоя

-

ние,  которое  будет  пройдено  на  остав

-

шемся количестве топлива в баке.
Расчет производится раз в секунду и ото

-

бражается через каждые 10 секунд.
Расчетный  пробег  отображается  в  виде
расстояния  на  основании  среднего  рас

-

хода  топлива  и  оставшегося  количества
топлива,  рассчитанных  комбинацией
приборов.  Таким  образом,  отображае

-

мый расчетный пробег может отличаться
от актуального, так как дорожные условия
и  режим  вождения  меняются.  Приведен

-

49

48

Приборы и органы управления

ное значение является ориентировочным.
Если  загорается  контрольная  лампа
низкого  уровня  топлива,  пожалуйста,  за

-

правьтесь вовремя.

Остаточный пробег рассчитывается
в режиме реального времени, поэто

-

му может значительно меняться в зависи

-

мости от стиля вождения и дорожных ус

-

ловий.  Экономичная  скорость  вождения
и  минимально  агрессивное  поведение
на  дороге  позволяют  снизить  расход  то

-

плива  и  количество  выхлопных  газов,
а  также  значительно  увеличить  остаточ

-

ный пробег.◄

Время движения

0342

Journey Time

ECO

C

1:23

km

km/h

D

23

LIM120

15000

SX-0056

Маршрутный  компьютер  начнет  подсчи

-

тывать время движения, когда двигатель
работает,  и  время  простоя,  если  двига

-

тель  останавливается.  Время  будет  ав

-

томатически  удалено  после  отсоедине

-

ния  комбинации  приборов  от  источника
питания. Значение времени обновляется
каждую минуту.

Отображает значение времени движения
в диапазоне 0:00–99:59.
В  данном  интерфейсе  время  движения
можно  сбросить  путем  нажатия  и  удер

-

жания  кнопки  TRIP  (пробега)  или  кнопки
Enter (Ввод) на рулевом колесе (после ак

-

тивации функции мультиуправления кно

-

пок на рулевом колесе).

Средняя скорость автомобиля

0342

Average Speed

ECO

C

21

km/h

km

km/h

D

23

LIM120

15000

SX-0057

Диапазон  отображаемых  значений  сред

-

ней скорости составляет от 0 до 240 км/ч.
При достижении более высокой скорости
на  дисплее  продолжает  отображаться
значение 240 км/ч. Расчет начинается по

-

сле запуска двигателя.
Расчет  прекращается  после  остановки
двигателя и выключения зажигания. Зна

-

чение обновляется каждые 10 с.
Чтобы сбросить значение средней скоро

-

сти, нажмите и удерживайте кнопку TRIP
или кнопку «Влево»/«Вправо» на рулевом
колесе (после включения функции муль

-

тиконтроля  кнопок  на  рулевом  колесе)
длительное время в данном интерфейсе.

49

48

Приборы и органы управления

1

2

3

4

5

6

7

8

«-  км/ч»  будет  отображаться  для
средней скорости движения автомо

-

биля, если одометр показывает менее 0,3
км и время движения менее 10 с.

Система мониторинга давления

шин (TPMS)*

-23

0342

ᑂԍᄣ฾

ECO

C

21

miles

miles/h

LIM999

999999

D

220kpa

50

50

23

0342

Tire Pressure

ECO

C

km

km/h

LIM120

15000

D

C

50

220kpa

50

C

C

C

220kpa

50 C

C

C

C

220kpa

50

SX-0058

Данные  о  давлении  и  температуре  шин
могут  передаваться  в  комбинацию  при

-

боров  с  помощью  датчиков  давления
в шине и отображаются на дисплее в ре

-

жиме реального времени.
Точность  показаний  температуры  шины
составляет +/- 1 °C, а показаний давления
воздуха в шинах — 0,1 бар.

•



Предупреждение о низком давлении
воздуха в шинах



При  появлении  предупреждения
о низком давлении воздуха в шинах
начинает  мигать  соответствующая
сигнальная  лампа  шины.  Сигналь

-

ная лампа продолжает гореть до тех
пор, пока причина не будет устране

-

на.  Одновременно  с  этим  пять  раз

звучит зуммер, а на дисплее появля

-

ется предупреждение о низком дав

-

лении воздуха в шинах.

•



Предупреждение  о  высоком  давле

-

нии воздуха в шинах



При  активации  предупреждения
о  высоком  давлении  в  шине  будет
мигать  ответствующая  контрольная
лампа.  Она  будет  включена  до  тех
пор,  пока  не  будет  устранена  при

-

чина подачи предупреждения, и при
этом 3 раза раздается звуковой сиг

-

нал и выводится предупреждающий
интерфейс  с  указанием  шины,  дав

-

ление в которой выше нормы.

•



Сигнализация неисправности систе

-

мы



Если TPMS обнаруживает, что в си

-

стеме  неисправность  (неисправ

-

ность  датчика),  комбинация  прибо

-

ров  вышлет  визуальный  аварийный
сигнал;  в  этот  момент  сигнальная
лампа  будет  включена  (пока  будет
выпущен  аварийный  сигнал),  будет
раздаваться звуковой сигнал 3 раза,
всплывет  интерфейс  аварийного
сигнала  для  отображения  положе

-

ния неисправной шины.



Если  комбинация  приборов  не  мо

-

жет  получить  сообщение  от  TPMS
в  течение  3  с  после  потери  инфор

-

мации  от  блока  TPMS,  это  будет
означать, что информация от блока
TPMS утеряна.

•



Предупреждение  о  разрядке  эле

-

мента питания



Если TPMS обнаруживает, что заряд
аккумуляторной  батареи  датчика
низкий, и выдает аварийный сигнал,
комбинация  приборов  вышлет  ви

-

зуальный  аварийный  сигнал;  в  этот
момент  сигнальная  лампа  будет
включена (пока будет выпущен ава

-

51

50

Приборы и органы управления

рийный сигнал), 3 раза будет разда

-

ваться  звуковой  сигнал,  всплывет
интерфейс  аварийного  сигнала  для
отображения  положения  неисправ

-

ной шины (символ соответствующий
шины будет мигать на интерфейсе).

•



Предупреждение  при  поступлении
нескольких сигналов



При  обнаружении  системой  TPMS
предупреждений  от  нескольких  шин
последовательно  активируются  зву

-

ковые и визуальные сигналы в соот

-

ветствии с порядком возникновения
предупреждений.  Затем  включится
сигнальная  лампа  (пока  не  будет
устранена  причина)  и  зуммер.  При
возникновении  новой  ситуации  сиг

-

нальная  последовательность  пере

-

запустится.  Например,  при  возник

-

новении  низкого  давления  в  левой
передней  шине  активируется  зум

-

мер.  Если  в  этот  момент  в  правой
передней  шине  возникнет  слишком
высокая  температура,  то  зуммер
прозвучит  повторно  независимо
от  того,  закончил  ли  он  оповеще

-

ние о низком давлении, а на экране
возникнет  предупреждение.  В  ин

-

терфейсах  предупреждения  указы

-

ваются  шины,  для  которых  зареги

-

стрировано  отклонение  от  нормы
(индикатор  соответствующей  шины
мигает).

•



Предупреждение  о  высокой  темпе

-

ратуре*



При  регистрации  блоком TPMS  сиг

-

нала о высокой температуре на не

-

которой шине комбинация приборов
активирует  звуковой  и  визуальный
сигналы.  Включится  сигнальная
лампа  (до  тех  пор,  пока  не  будет
устранена  причина)  и  3  раз  прозву

-

чит  зуммер,  а  на  экране  появится

интерфейс предупреждения с распо

-

ложением  шины  (соответствующая
шина подсветится на интерфейсе).

Завершение работы двигателя и по

-

вторный  запуск.  Дождитесь,  пока

комбинация приборов не закончит само

-

проверку.  Комбинация  приборов  отобра

-

зит  значения  температуры  и  давления
воздуха  в  шинах.  Показанные  величины
будут соответствовать записанным в ходе
предыдущей  сессии,  а  не  текущим.  При
поддержании

скорости

автомобиля

не  менее  40  км/ч  в  течение  1  минуты
на экране в реальном времени отобразят

-

ся  значения  давления  и  температуры
шин.
Если  подаются  описанные  выше  пред

-

упреждения,  необходимо  остановиться
на обочине и связаться со станцией тех

-

нического  обслуживания  «Geely»  для
принятия соответствующих мер.◄

51

50

Приборы и органы управления

1

2

3

4

5

6

7

8

Настройка интерфейса

маршрутного компьютера

Переключение интерфейса

маршрутного компьютера

•



Переключение информации о пара

-

метрах  вождения  (промежуточный
и  остаточный  пробег,  время  в  пути,
средняя скорость автомобиля, сред

-

ний  и  мгновенный  расход  топли

-

ва  и  состояние  шин)  выполняется
кратким  нажатием  кнопки  TRIP.  По

-

сле  включения  соответствующего
режима  многофункциональных  кно

-

пок  на  рулевом  колесе  переключе

-

ние  можно  осуществлять  кнопкой
«вверх»/«вниз».

•



После  подачи  питания  на  комбина

-

цию приборов маршрутный компью

-

тер  будет  отображать  предыдущие
записи  (кроме  одиночного  расхода
топлива  и  мгновенного  расхода  то

-

плива).

Сброс информации интерфейса

маршрутного компьютера

•



Нажмите и удерживайте кнопку TRIP
или  ENTER  на  рулевом  колесе  (по

-

сле  активации  многофункциональ

-

ных  кнопок  на  рулевом  колесе)  для
сброса  информации  маршрутного
компьютера  на  интерфейсе  (за  ис

-

ключением мгновенного расхода то

-

плива, расчетного пробега и состоя

-

ния шин).



Если при нажатии и удержании кноп

-

ки сработает какой-либо режим тре

-

воги, операция будет заблокирована
и на дисплее будет отображена ин

-

формация  для  оповещения  водите

-

ля.

•



Интерфейсы  ECU  (за  исключением
мгновенного  расхода  топлива,  рас

-

четного  пробега  и  состояния  шин)
могут  быть  сброшены  следующим
образом: введите «Настройки меню»
→  «Настройки  ECU»  →  «Сбросить
все» → «Сбросить».

Включение и отключение

интерфейса маршрутного

компьютера

•



Войдите  в  Menu  setting  (меню  на

-

стройки) системы → ECU setting (На

-

стройка  интерфейса  ECU)  →  выбе

-

рите интерфейс блока ECU (счетчик
пути,  одиночный  расход  топлива,
средний  расход  топлива,  мгновен

-

ный  расход  топлива,  остаточный
пробег,  время  движения,  средняя
скорость  автомобиля  и  состояние
шин) → Выберите Enable (Вкл.) или
Disable (Выкл.).

•



Интерфейсы ECU могут быть вклю

-

чены или отключены с помощью на

-

стройки меню. Однако должен оста

-

ваться  включенным  хотя  бы  один
пункт.

Перед настройкой комбинации при

-

боров убедитесь, что многофункци

-

ональные кнопки на рулевом колесе акти

-

вированы для управления приборами.◄
