Автоматизированная система управления местной работой АСУ МР. Руководство пользователя (2020 год) - часть 7

271

117

От включения в

поезд до

Время от включения в поезд до отправления

отправления поезда

поезда

В глобальных настройках приложения можно изменить формат отображения

данных о времени простоя

16.5 Груженые оформленные, но не отправленные более суток

Отчет содержит данные по груженым вагонам за отчетные сутки, на 06:00 и

оперативные данные

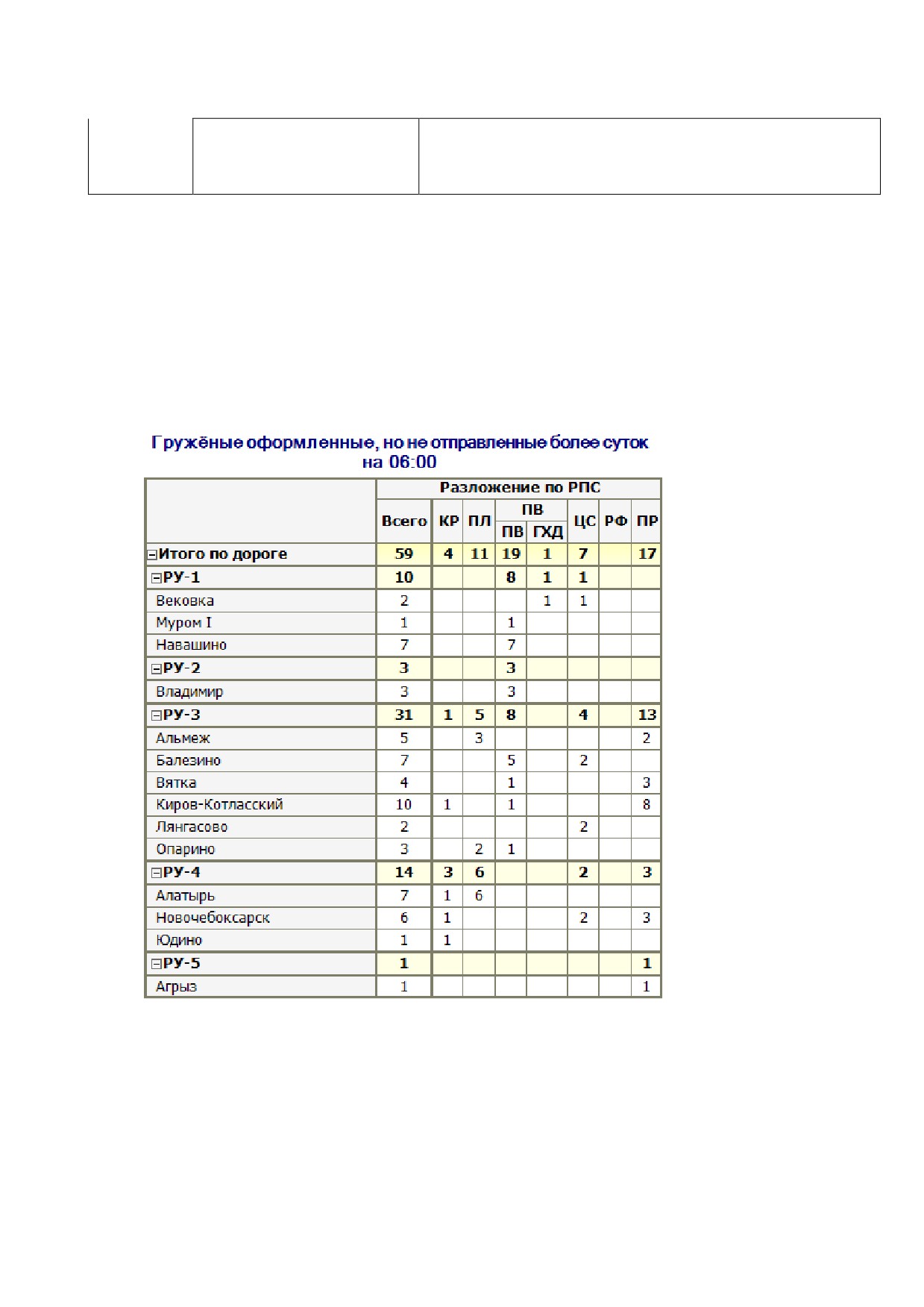

Рис 16.5.Вид отчета "Груженые оформленные, но не отправленные более суток"

Боковой заголовок состоит из районов управления с разложением по

станциям.

Описание полей отчета (верхний заголовок) (Таблица1).

Таблица 1

272

№

Наименование поля*

Описание

11.

Общее количество груженых вагонов не

Разложение по РПС/ Всего

отправленных более суток;

22.

Разложение по РПС/ в т.ч.

Кол-во груженых вагонов выделенного

рода подвижного состава не отправленных

более суток

16.6 Неподаные под выгрузку более суток

Отчет формируется по груженым вагонам, срез на 06:00 и оперативные данные.

Боковой заголовок состоит из Районов управления с разложением по станциям.;

Верхний заголовок; Разложение по РПС;

Рис. 16.6 Вид отчета "Неподаные под выгрузку более суток"

16.7 Порожние оформленные, но не отправленные более суток

Отчет формируется по порожним вагонам за отчетные сутки, срез на 06:00 и

оперативные данные.

Боковой заголовок состоит из Районов управления с разложением до станций;

Верхний заголовок: Разложение по РПС;

273

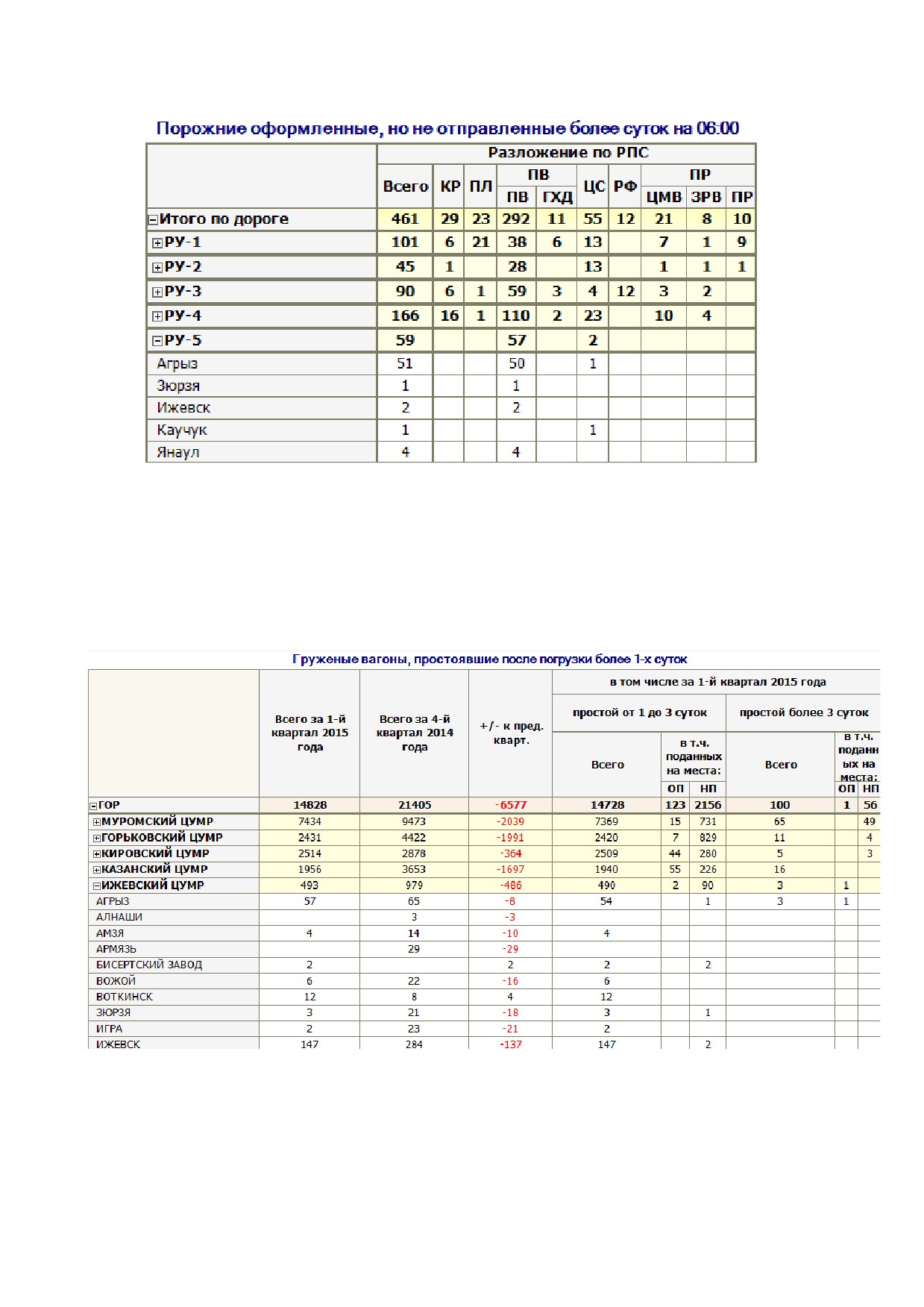

Рис. 16.7 Вид отчета "Порожние оформленные, но не отправленные более

суток"

16.8 Груженые вагоны, простаивающие после погрузки свыше 1 суток

Отчет формируется за отчетные сутки.

Рис. 16.8 Вид отчета "Груженые вагоны, простаивающие после погрузки более

суток"

Боковой заголовок состоит из Районов управления с разложением по станциям;

275

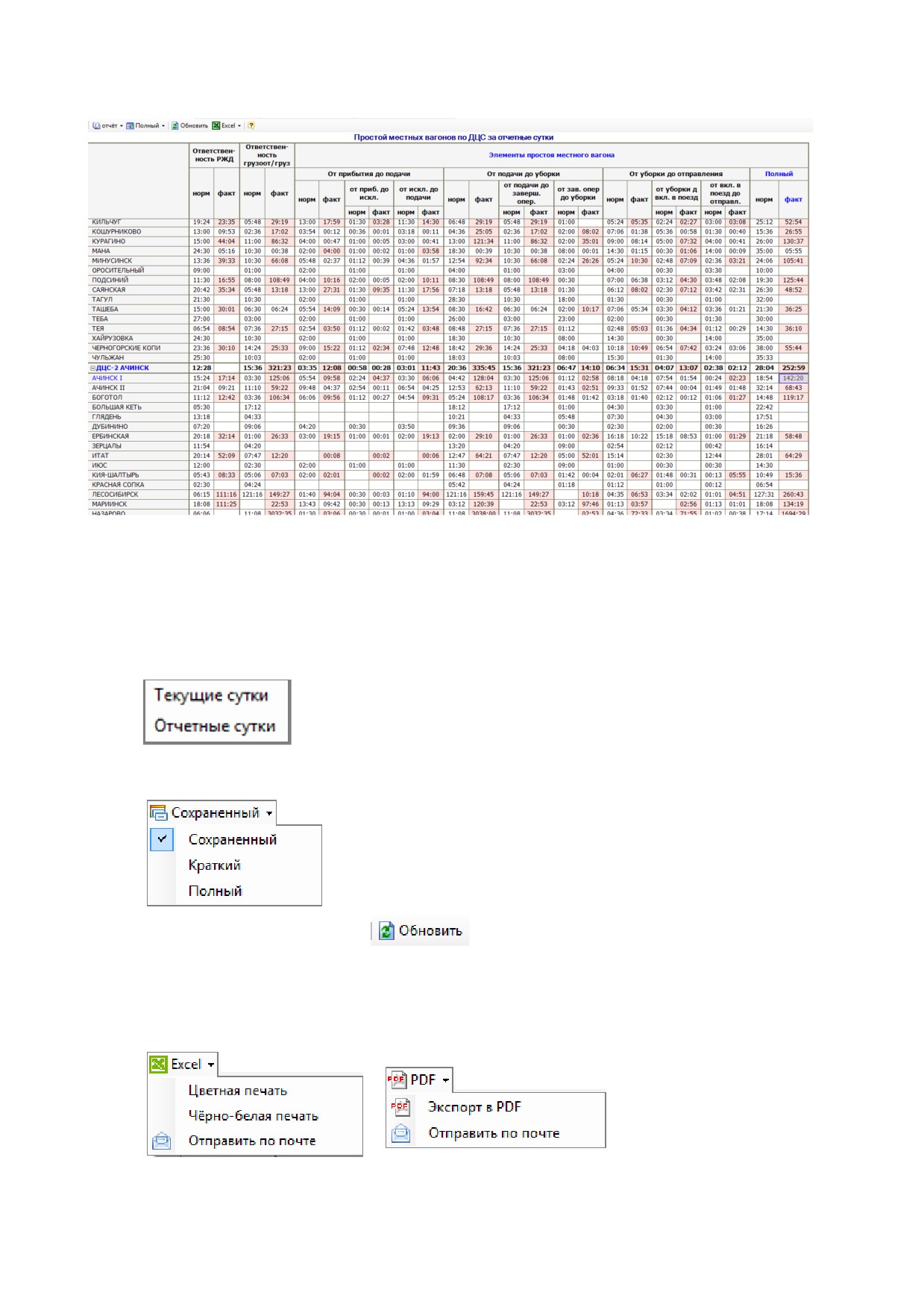

Рис. 16.9 Вид отчета "Простой местного вагона по ДЦС"

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 Выбор отчет- отчет формируется за отчетные и текущие сутки ;

 Отчет доступен в режимах: краткий, средний, полный;

 Кнопка обновить;

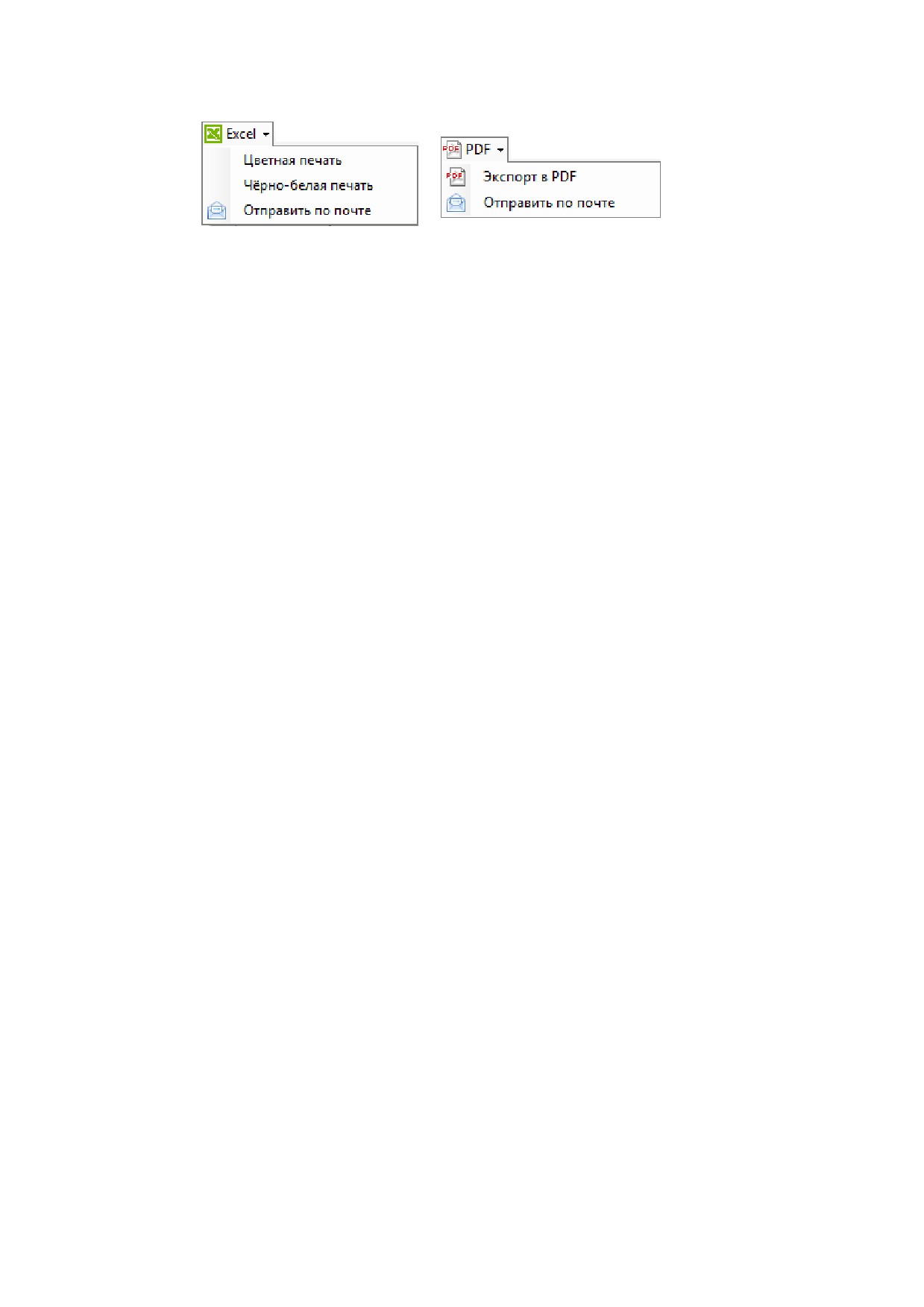

ƒ Экспорт в MS Excel и PDF производятся нажатием на

соответствующие кнопки



277

16.10

Контроль выполнения простоя местного вагона на основе

внутренней формы статистической отчетности ДО-24аВЦ

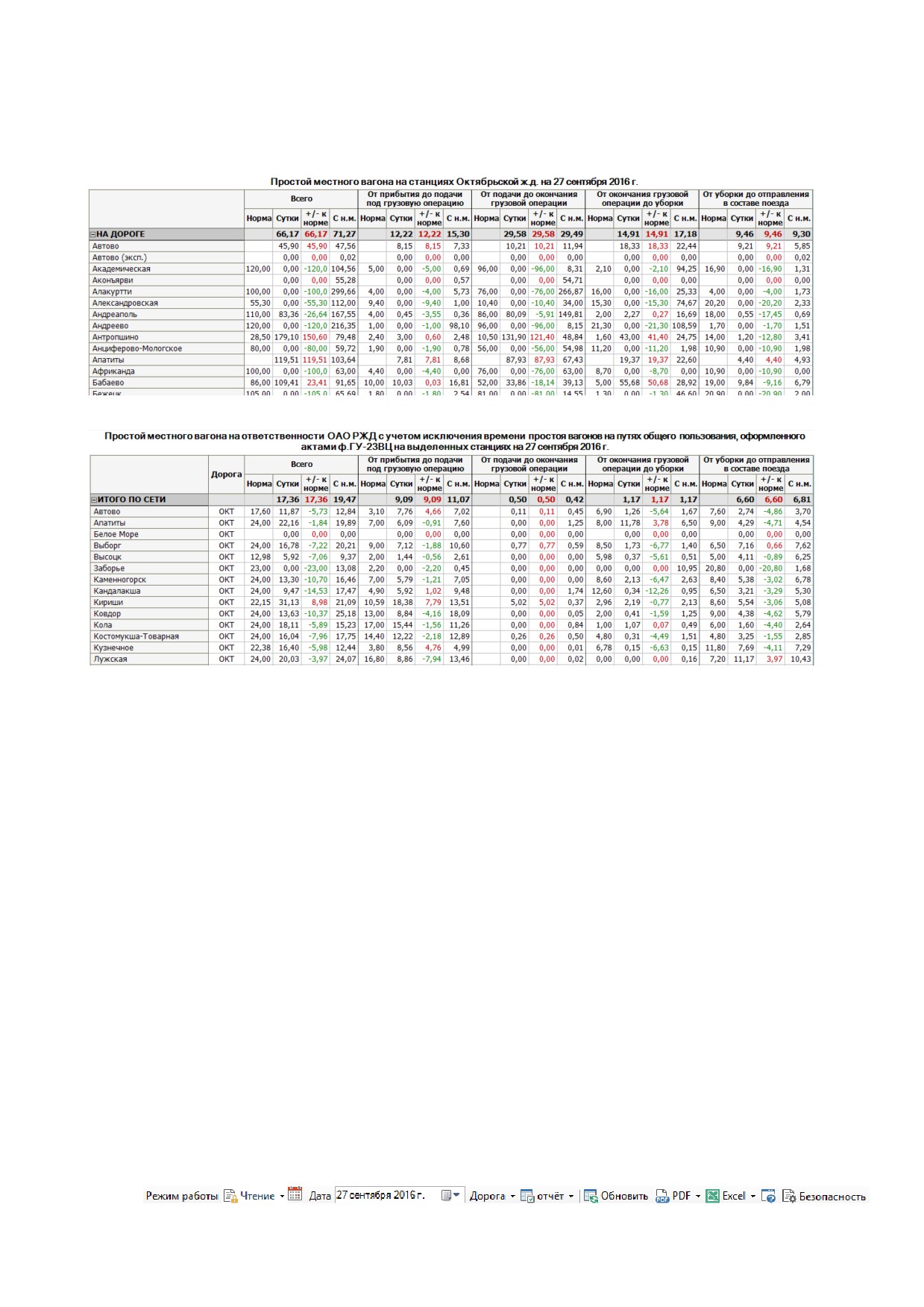

Рис.16.10. Простой местного вагона на станциях

Рис.16.11. Простой местного вагона на ответственности ОАО «РЖД» с

учетом исключения времени простоя на путях общего пользования, оформленного

актами ф.ГУ-23 на выделенных станциях

Отчет «Простой местного вагона на станциях» доступен в табличной форме в

меню «ЦДГР в папке ДО-24», предназначен для осуществления контроля по

выполнению простоя местного вагона на ответственности ОАО «РЖД» по элементам

расчлененного простоя.

Отчетность формируется ежесуточно, за сутки, предшествующие отчетным, на

18:00 часов мск. вр., а также нарастающим итогом с начала месяца.

Расчет показателей за сутки и нарастающим итогом с начала месяца

осуществляется в Главном вычислительном центре -филиала ОАО «РЖД» на основе

сетевой составляющей АСОУП -2.

Перечень станций, по которым формируется отчетность, утверждается

распоряжением ОАО «РЖД» .

Нормы по простою местного вагона подкачиваются из справочника НСИ АСУ

МР, корректировка данных производится работниками службы «Д» выделенных

дорог.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

278

ƒ Режим работы чтение/запись - возможен ручной ввод данных по нормам,

после выбора режима запись появятся дополнительные кнопки «сохранить»,

«отменить»;

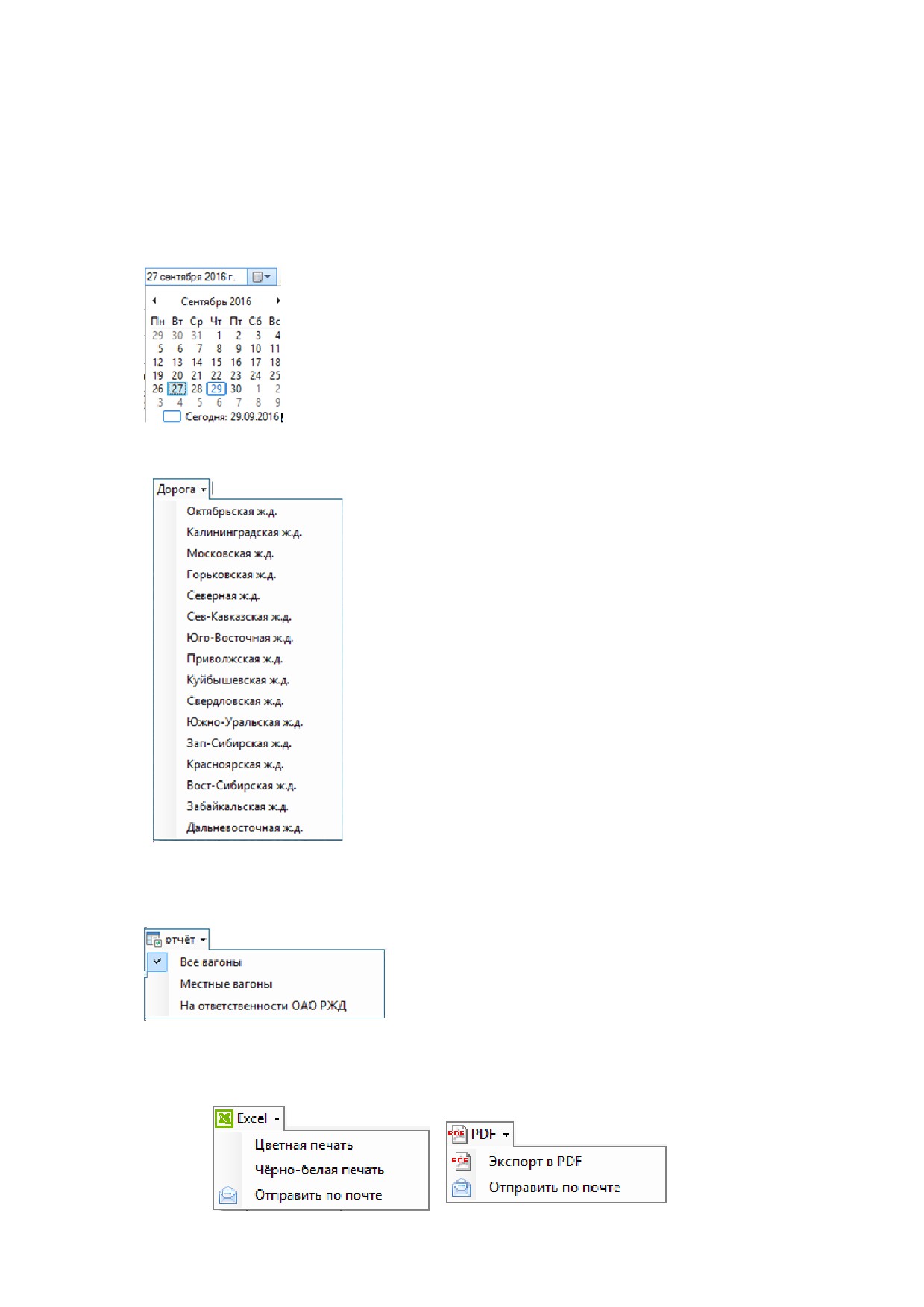

ƒ Дата- вызов из выпадающего меню календаря;

ƒ Дорога - вызов из выпадающего меню списка с дорогами;

ƒ Отчет - выбор вида отчета: Все вагоны/ Местные вагоны/ На ответственности

ОАО «РЖД»;

ƒ Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки;

279

Возможен просмотр детализированных данных по спискам вагонов.

Детализация по спискам вагонов возможна в графе «Сутки» в каждом элементе

расчлененного простоя.

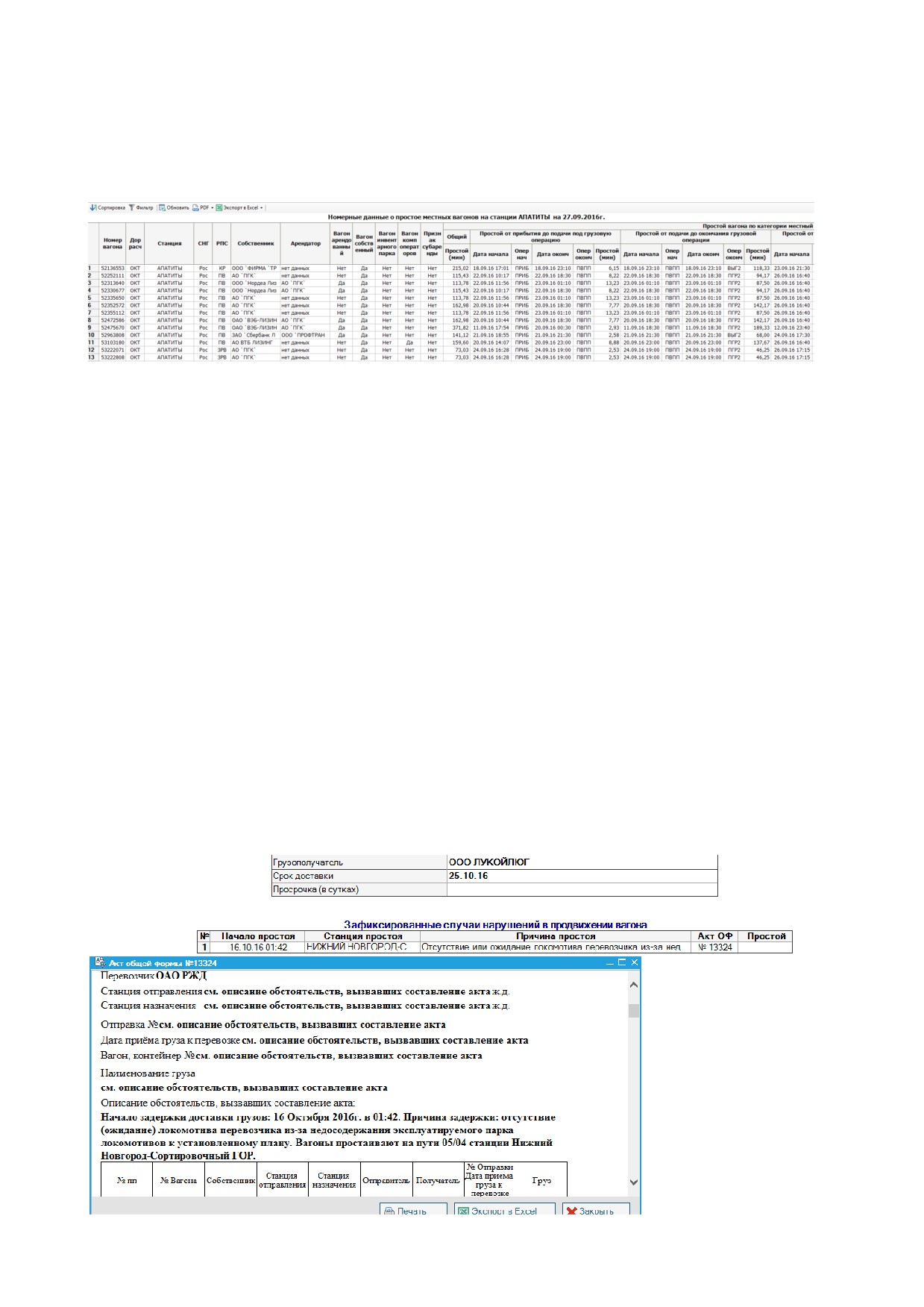

Рис. 16.12.Номерные данные о простое местных вагонов с разложением по

элементам

Простой местного вагона рассчитывается по элементам:

ƒ От прибытия до подачи под грузовую операцию;

ƒ От подачи до окончания грузовой операции;

ƒ От окончания грузовой операции до уборки;

ƒ От уборки до отправления в составе поезда;

Простой местного вагона на ответственности ОАО

«РЖД» с учетом

исключения простоя вагонов на путях общего пользования, оформленного актами

ГУ-23ВЦ на станциях;

ƒ От прибытия до подачи под грузовую операцию( с учетом актов ГУ-23);

ƒ От подачи до окончания грузовой операции;

ƒ От окончания грузовой операции до уборки;

ƒ От уборки до отправления в составе поезда;

280

Рис. 16.13. Акт общей формы

16.11 Простой груженых вагонов в ожидании развоза

В целях контроля и возможности анализа данных по развозу местного груза

разработан отчет о не развезенных местных вагонах в разрезе железных дорог, ДЦС,

станций.

По умолчанию загружается форма "Простой груженых вагонов в ожидании

развоза" с оперативными данными.

Вид отчётной формы

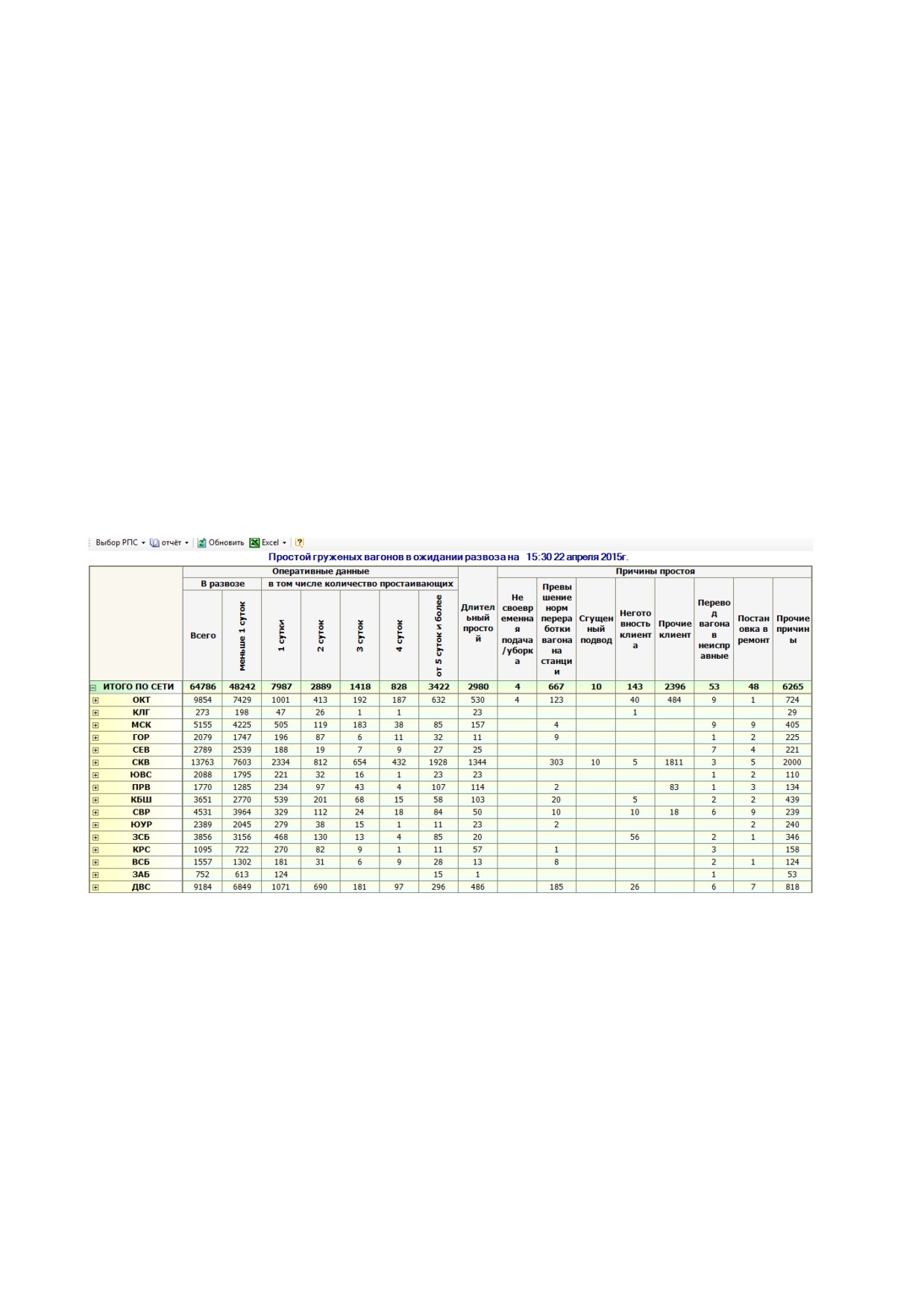

Рис. 16.14. Простой груженых вагонов в ожидании развоза. Обычный вид -

оперативный

Важно! В расчет берутся груженые вагоны в ожидании развоза:

- по операции прибытие на станцию (неместный груженый для станции

назначения);

- по операции погрузка местные груженые вагоны для дороги назначения

(погрузка на себя);

Реализованы следующие возможности работы с формой:

281

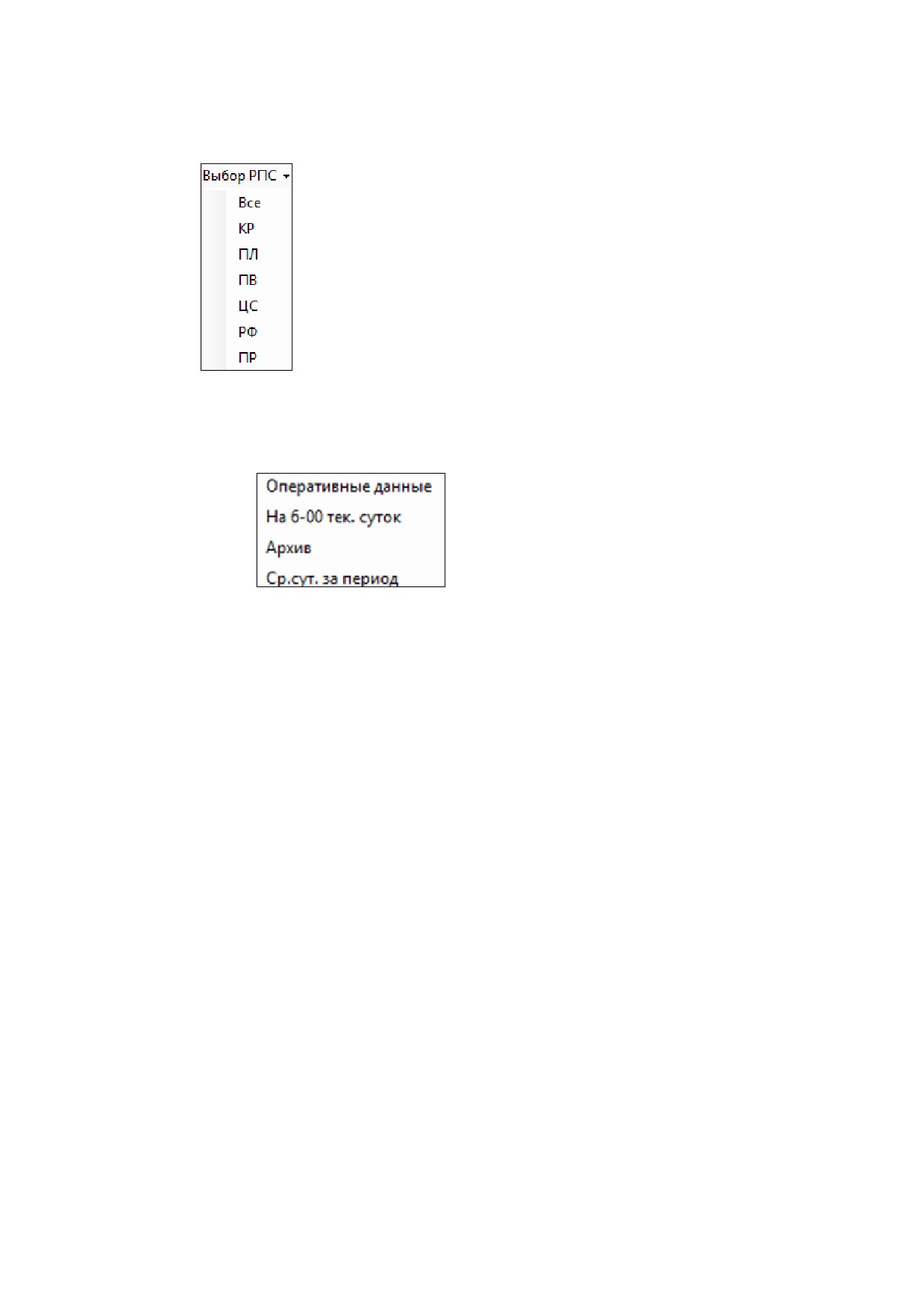

ƒ Выбор РПС - выбор по конкретному роду подвижного состава;

ƒ Отчет

-

предусматривает возможность выбора времени

формирования данных простоя;

ƒ Оперативные данные - отчет формируется на текущий момент;

ƒ На 6-00 тек. суток - отчет формируется на текущие сутки по срезу

на 06:00;

ƒ Архив - отчет формируется за отчетные сутки с 18:01 до 18:00, при

загрузке отчета на панели инструментов появится календарь с

возможностью выбора даты за выбранные сутки;

ƒ Ср. сут.

- среднесуточные значения, при загрузке отчета со

среднесуточными значениями, на панели инструментов появится 2

календаря с возможностью выбора периода, для сравнения и

анализа;

ƒ Обновить - кнопка для обновления после выбора отчета;

ƒ Экспорт в Excel

Боковой заголовок

- перечень железных дорог ОАО "РЖД" с

разложением на ДЦС и станции дислокации груженых местных вагонов.

Описание полей отчета (верхний заголовок) (Таблица1).

282

Таблица 1

№

Наименование поля*

Описание

1

В развозе/ всего

Кол-во

груженых

местных

вагонов,

простаивающих в ожидании развоза

2

В развозе/ меньше 1

Кол- во груженых местных вагонов,

суток

простаивающих в ожидании развоза меньше

суток

3

В

том

числе

Кол- во груженых местных вагонов,

количество

простаивающих 1 сутки в ожидании развоза (в

простаивающих/

1

расчет берутся вагоны от прибытия, и

сутки

простаивающие 1 сутки полностью и доп. часы

до наступления

2-х суток, т.е. вагоны,

простаивающие более 1 -х суток попадают в

графу "1 сутки")

4

Кол- во груженых местных вагонов,

В

том

числе

простаивающих 2 суток/ 3 суток/ 4 суток/ ( в

количество

расчет берутся полные сутки и доп. часы до

простаивающих/

2

наступления следующих суток) в ожидании

суток/3 суток /4 суток

развоза

5

В

том

числе

Кол-во

груженых

местных

вагонов,

количество

простаивающих в ожидании развоза от 5 суток и

простаивающих от 5

более

суток и более

6

Причины простоя/

Кол- во груженых местных вагонов с фактом

Длительный простой

нарушения продвижения (более суток) и случаи

нарушений норм простоя с группировкой по

причинам (например, если вагон простоял сверх

нормы 5 суток по одной причине и 5 суток по

другой, то в таблице будут показаны две строки

с указанием времени начала простоя по каждой

причине)

7

Кол-во груженых местных вагонов на путях

Несвоевременная

необщего и общего пользования в ожидании

подача/уборка

развоза, (последняя операция - погрузка)

8

Превышение норм

Кол-во груженых местных вагонов в ожидании

переработки вагона на

развоза с нарушением норм переработки вагона

станции

относительно контрольного времени простоя

(НСИ) по заданной причине;

9

Неправильная

Кол- во груженых местных вагонов в ожидании

регулировка

развоза, у которых последняя операция с

движения

поездов

вагонами "бросание"

диспетчером

283

10

Сгущенный подвод

Кол-во груженых местных вагонов в ожидании

развоза, неприем станции по причине

сгущенного подвода,

11

Неготовность клиента

Кол -во груженых местных вагонов в ожидании

развоза, неприем станции по причине:

неготовность клиента

12

Прочие клиент

Кол-во

груженых

местных

вагонов,

простаивающих в ожидании развоза по прочим

причинам клиента

13

Перевод вагона в

Кол-во

груженых

местных

вагонов,

неисправные

переведенных в нерабочий парк

14

Кол-во груженых местных вагонов поданы на

Постановка в ремонт

пути вагоноремонтного предприятия

15

Прочие причины

Прочие причины простоя груженых вагонов в

ожидании развоза

В отчете доступна возможность просмотра пономерного списка вагонов;

После загрузки формы с информацией по выбранному вагону, при выборе

закладки "Анализ причин задержек",

загрузятся все

зафиксированные случаи нарушений в продвижении вагона и номер акта общей

формы (если акт есть), для загрузки акта необходимо двойным кликом мыши нажать

на номер акта.

В глобальных настройках приложения можно изменить формат отображения

данных о времени простоя

284

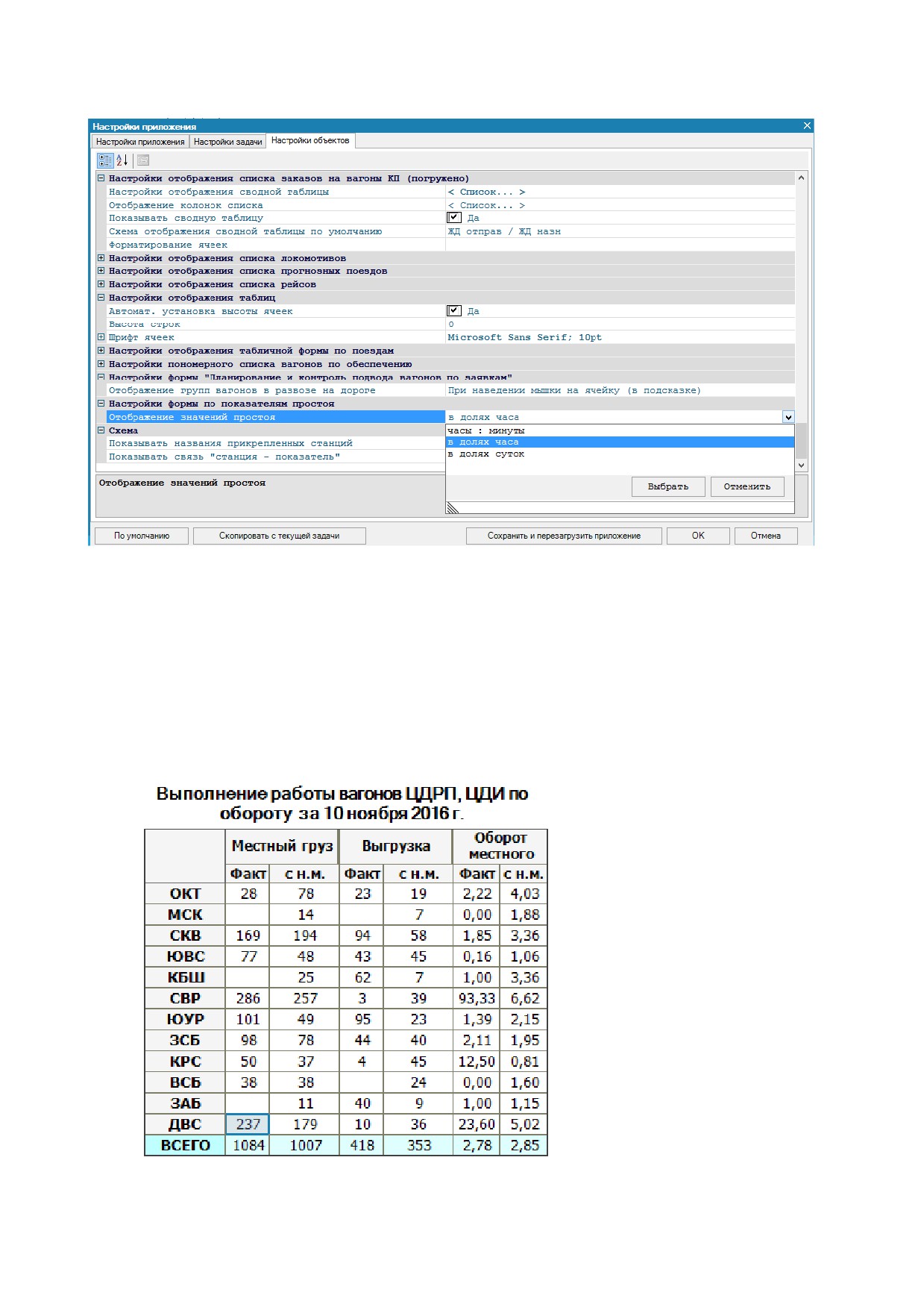

Рис.16.15 Изменение параметров отображения времени простоя

16.12 Отчет «Выполнение оборота ЦДРП»

Данный отчет доступен в табличной форме в меню

«ЦДГР» и предназначен для

осуществления контроля за оборотом вагонов собственности Центральной дирекции по ремонту

пути.

Отчет формируется в оперативном режиме.

Вид отчётной формы

Рис. 16.16. Выполнение оборота ЦДРП

Реализованы следующие возможности выбора режимов отображения данных в отчете:

285

 Выбор Даты - вызов календаря из выпадающего списка;

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие кнопки;

 Добавлена возможность создания сообщения для отправки отчета в формате PDF, Excel,

по электронной почте через почтовый клиент, установленном на ПК пользователя.

Боковой заголовок формируется динамически по иерархическому списку дорог ОАО «РЖД»

с разложением на ДЦС и станций;

Верхний заголовок (Таблица 1.)

№

Наименование поля

Описание

1.

Местный груз/Факт

Наличие местных вагонов на дороге

назначения, количество груженых вагонов

рабочего и нерабочего парка на конец отчетных

суток;

2.

С.н.м.

Наличие на дороге назначения,

среднесуточное значение с начала месяца;

3.

Выгрузка

Фактическая выгрузка за отчетные

сутки

4.

Выгрузка/с.н.м.

Среднесуточная выгрузка с начала

месяца

5.

Оборот/факт

Отношение наличия предыдущих суток

к выгрузке отчетных суток;

6.

Оборот/ с.н.м.

Среднесуточное значение

Доступна возможность просмотра пономерного списка вагонов.

Рис. 16.17. Детализация по списку вагонов

16.13 Отчет «Вагоны ЦДРП»

Данный отчет доступен в табличной форме в меню

«ЦДГР» и предназначен для

осуществления контроля за оборотом собственного подвижного состава Центральной дирекции по

ремонту пути (хоппер- дозаторов, думпкаров)

286

Отчет формируется в оперативном режиме.

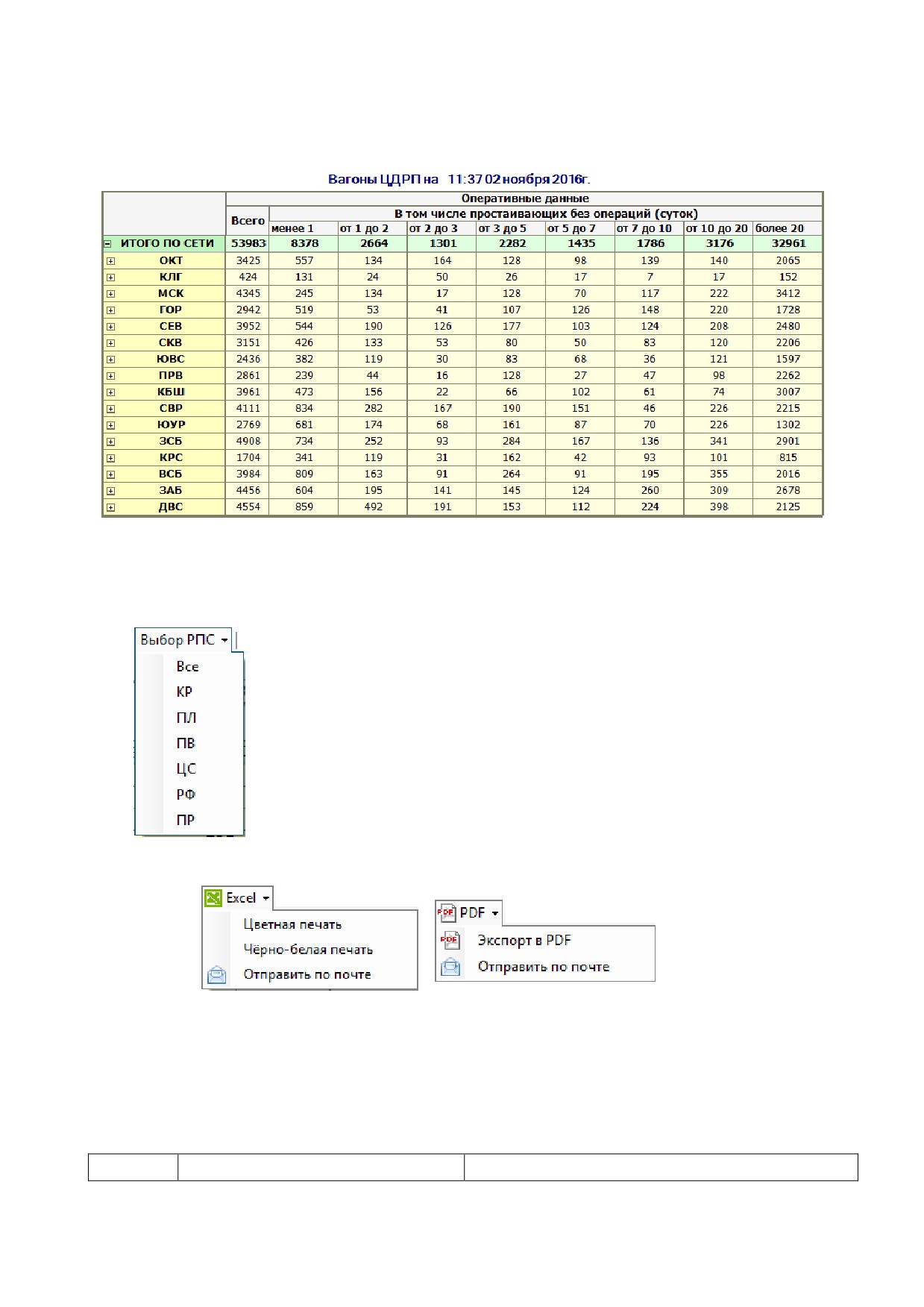

Вид отчётной формы

Рис. 16.18. Вагоны ЦДРП

Реализованы следующие возможности выбора режимов отображения данных в отчете:

Выбор РПС- выбор из выпадающего меню, возможность формирования отчетности по

выбранному РПС

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие кнопки;

 Добавлена возможность создания сообщения для отправки отчета в формате PDF,

Excel, по электронной почте через почтовый клиент, установленном на ПК

пользователя.

Боковой заголовок формируется динамически по иерархическому списку дорог ОАО «РЖД»

с разложением на ДЦС и станций;

Верхний заголовок (Таблица 1.)

№

Наименование поля

Описание

287

1.

Всего

Общее наличие вагонов на сети, признак

собственности вагонов имеет инвентарную

нумерацию, ЦДРП- код «9».

2.

В

том

числе

Количество вагонов собственности

простаивающих без

операций

ЦДРП простаивающих на дорогах менее суток;

(суток)/ менее 1

3.

От 1 до2

Количество вагонов простаивающих от

1-х суток до 2-х суток;

4.

От 2 до3

Количество вагонов простаивающих от

2-х суток до 3-х суток;

5.

От 3 до 5

Количество вагонов простаивающих от

3-х суток до 5 ти суток;

6.

От 5 до 7

Количество вагонов простаивающих от

5 ти суток до 7 ми суток;

7.

От 7 до 10

Количество вагонов простаивающих от

7 ми суток до 10 ти суток;

8.

От 10 до 20

Количество вагонов простаивающих от

10 ти суток до 20 ти суток;

9.

Более 20

Количество вагонов простаивающих

более 20 ти суток

Доступна возможность просмотра пономерного списка вагонов.

Рис. 16.19. Детализация по списку вагонов

288

17

Отчетность о показателях работы ПВ ФГК

17.1 Отчет «Обеспечение выполнения плана перевозок по вагонам ПВ ФГК»

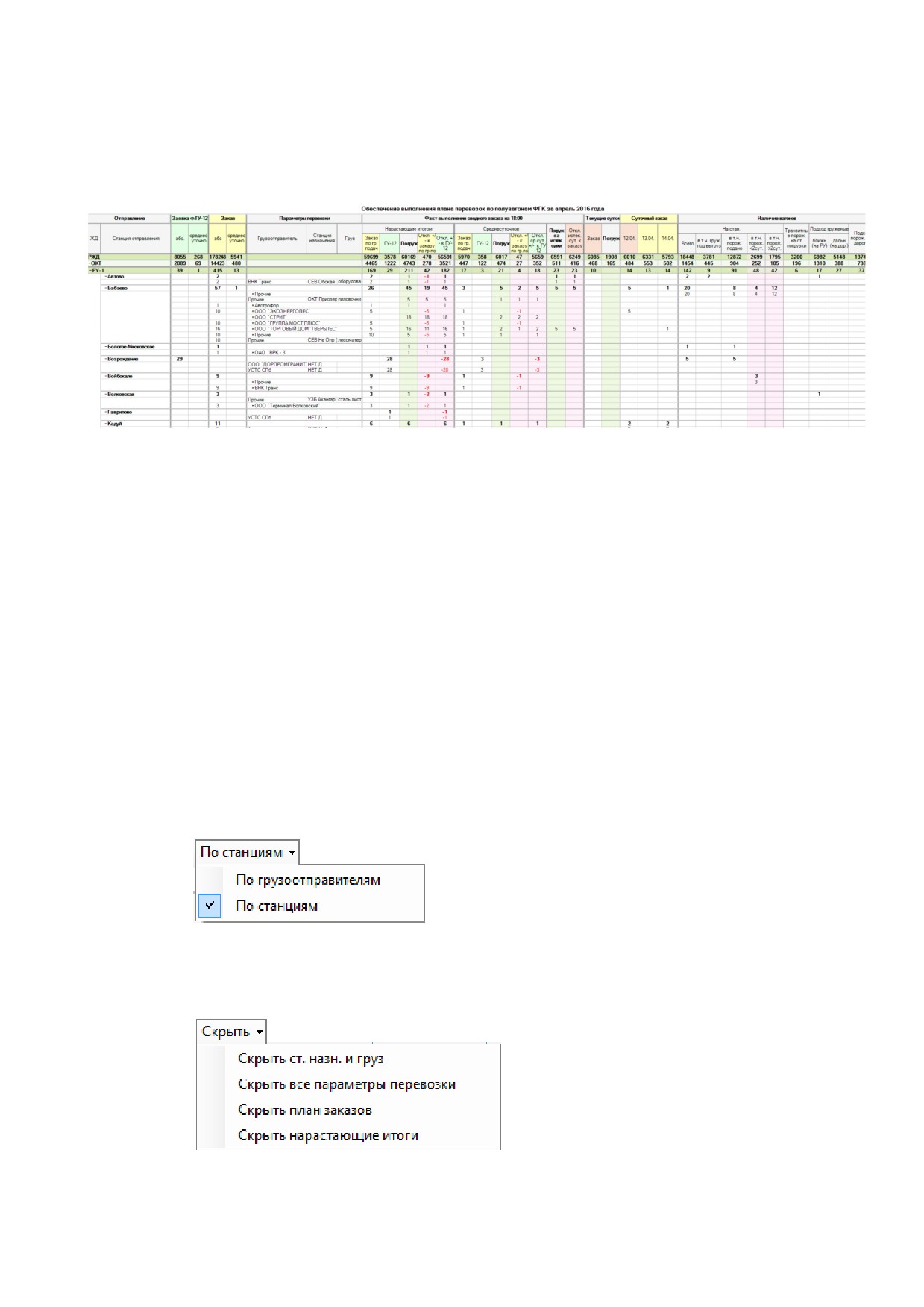

Рис. 17.1. Обеспечение выполнения плана перевозок по вагонам ПВ ФГК

Отчет «Обеспечение выполнения плана перевозок по вагонам ФГК» доступен в

виде табличной формы в разделе меню «ПВ ФГК - Обеспечение выполнения плана

перевозок по вагонам ФГК» предназначен для осуществления оперативного контроля

за своевременным обеспечением заявок грузоотправителей и заказов порожними

вагонами парка ФГК.

Отчет формируется исходя из данных о заявках ф. ГУ-12, УСЗ, заказах на

полувагоны, текущего исполнения по ним и наличия подвижного состава для

обеспечения.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 По грузоотправителям (станции) - выбор вида отображения группировки

по станциям или по грузоотправителям

 отобразить

(скрыть ст. назначения и груз, скрыть все параметры

перевозки, скрыть план заказов, скрыть нарастающие итоги)

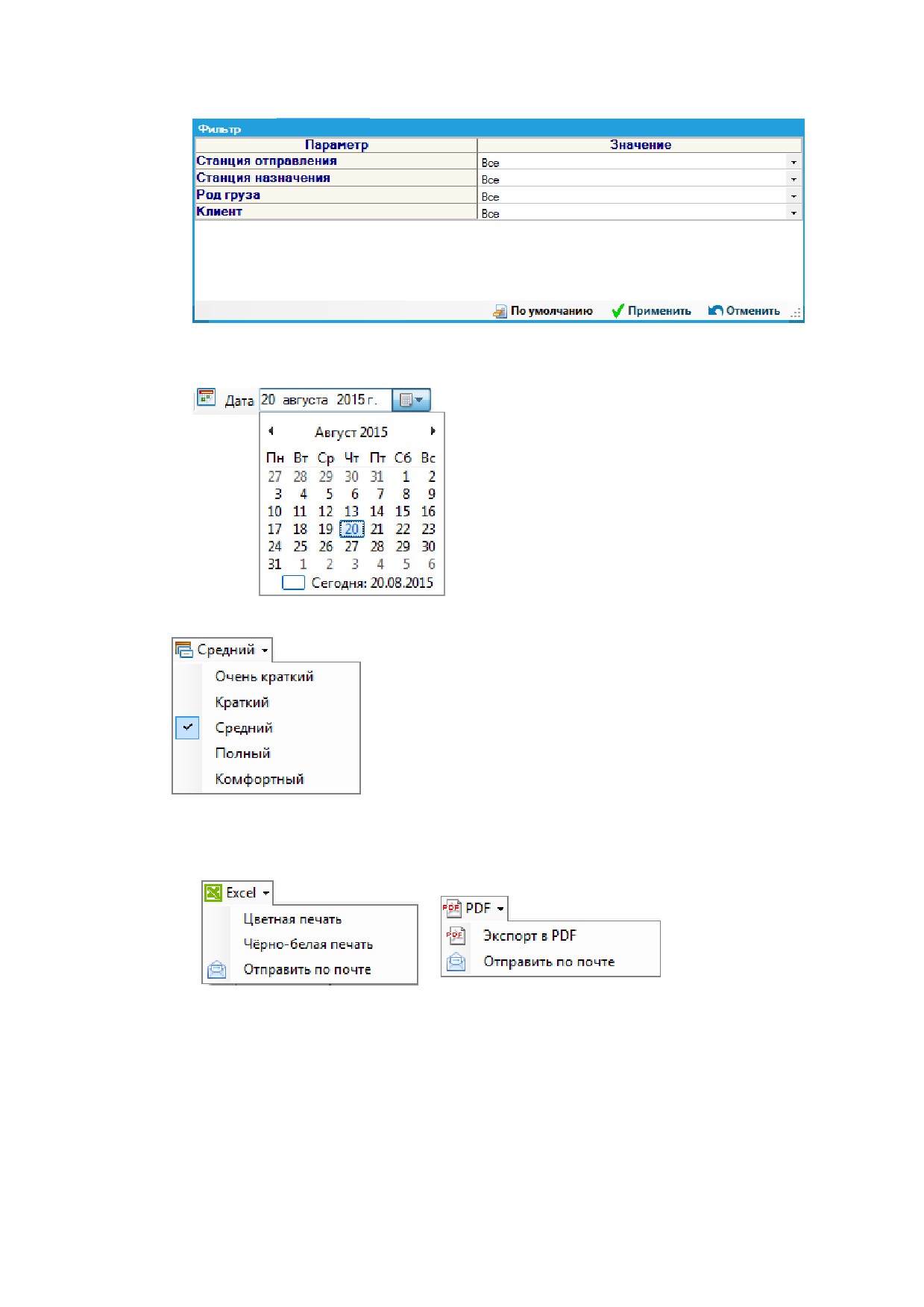

 фильтр - доступна возможность отбора данных по станции отправления,

станции назначения, роду груза, клиенту

289

 даты - вызов из выпадающего меню «дата»

 виду отчета - вызов из выпадающего меню

Экспорт в MS Excel и PDF производятся нажатием на соответствующие кнопки

Имеется возможность фильтрации данных по районам управления.

Также в отчете доступна возможность просмотра детализация по спискам

вагонов (при нажатии на ячейки с данными о погруженных вагонах и наличии

вагонов) и заказов (при нажатии на ячейку с данными о скорректированном плане

заказов), а при нажатии в детализации на номер вагона или заказа становится

доступен паспорт выбранного вагона или сведения о конкретном заказе с

290

отображением графика подач (согласованный график, погружено, текущий график)

(рис. 16.2-16.2).

Рис. 17.2. Погрузка. Детализация вагонов.

Рис. 17.3. Заказ. Детализация заказов.

Описание полей отчета (Таблица 16.1).

Таблица 16.1

№

Наименование поля

Описание

Наименование дороги погрузки по заказу

1.

ЖД

291

Станция отправления -

Наименование станции (грузоотправителя) по

2.

Грузоотправитель

заказу

3.

Заявка ГУ-12 - абс.

Заявка вагонов (по заявкам ф. ГУ-12) на месяц

Заявка вагонов (по заявкам ф. ГУ-12) на месяц

4.

Заявка ГУ-12 среднесуточно

среднем в сутки

5.

Заказ абс.

Заказ вагонов из АС РПВ (на месяц)

Заказ - среднесуточно (по

Среднесуточное значение заказа вагонов из

6.

среднему)

АС РПВ (расчет по среднему).

Параметры перевозки -

Наименование станции отправления по

7.

Станция отправления

заказам

Параметры перевозки -

Наименование отправителя/станции

8.

Грузоотправитель/станция

отправления по заказам

отправления

Параметры перевозки-

9.

Наименование станции назначения по заказам

Станция назначения

10.

Параметры перевозки - Груз

Наименование груза из заказов

Факт вып сут плана на 18:00

Сумма вагонов с начала месяца в заказах по

11.

- Нарастающим итогом -

графику подач до отчетных

Заказ по гр. подач

суток(включительно)

Факт вып сут плана на 18:00

Сумма вагонов с начала месяца в заявках

12.

- Нарастающим итогом - ГУ-

ф.ГУ-12 до отчетных суток(включительно)

12

Факт вып сут плана на 18:00

Количество погруженных вагонов с начала

13.

- Нарастающим итогом -

месяца до выбранных отчетных суток

Погруж

Факт вып сут плана на 18:00

- Нарастающим итогом -

(Погруж-Заказ по гр. подач) (нарастающим

14.

Откл. +/- к заказу по гр.

итогом)

подач

Факт вып сут плана на 18:00

15.

- Нарастающим итогом -

(Погруж-ГУ-12.) (нарастающим итогом)

Откл.+/- к ГУ-12.

Факт вып сут плана на 18:00

Заказ по графику подач / количество

16.

- Среднесуточно - Заказ по

прошедших дней

гр. Подач

Факт вып сут плана на 18:00

17.

ГУ-12 / количество прошедших дней

- Среднесуточно - ГУ-12

Факт вып сут плана на 18:00

Среднесуточное значение показателя

18.

- Среднесуточно - Погруж

«погружено нарастающим»

Факт вып сут плана на 18:00

19.

- Среднесуточно - Откл.

(Погруж-Заказ по гр. подач) (среднесуточно)

ср.сут. +/- к гр. подач

292

Факт вып сут плана на 18:00

20.

-Среднесуточно - Откл.+/- к

(Погруж-ГУ-12) (среднесуточно)

ГУ-12

Фактическая погрузка за сутки,

Факт вып сут плана на 18:00

21.

предшествующие выбранным отчетным

- Погруж за истек. сутки

суткам

Факт вып сут плана на 18:00

Разность фактической погрузки за истекшие

22.

- Откл. истек. сут. к заказу

сутки к УСЗ на истекшие сутки

скорр.

УСЗ- уточненный сводный заказ (суточный

заказ) на текущие сутки (на следующие сутки

23.

Текущие сутки - заказ

фиксируется в

12-30)

24.

Текущие сутки - Погружено

Фактическая погрузка за текущие сутки

УСЗ- уточненный сводный заказ (суточный

25.

Суточный заказ - След. сутки

заказ) на следующие сутки

Суточный заказ - 2 суток

Заказ по гр. подач из АС РПВ на 2-ое суток

26.

вперед

вперед

Суточный заказ - 3 суток

Заказ по гр. подач из АС РПВ на 3-ое суток

27.

вперед

вперед

Наличие вагонов- на

28.

Всего вагонов рабочего парка ФГК на станции

станции - Всего

Наличие вагонов- на

Поданные клиенту груженые вагоны на

29.

станции - в т.ч. груж под

станции назначения

выгруз

Наличие вагонов- на

Порожние вагоны рабочего парка на п/п или

30.

станции - в т.ч. порож

грузовом фронте

подано грузоотправителю

Наличие вагонов- на

Порожние вагоны рабочего парка с простоем

31.

станции - в т.ч. порож менее

менее или равно 2-х суток

или равно 2сут.

Наличие вагонов- на

Порожние вагоны рабочего парка с простоем

32.

станции - в т.ч. порож свыше

свыше 2-х суток

2сут.

Наличие вагонов-

Количество порожних вагонов рабочего парка

33.

Транзитные порожние на

не в поездах, дислоцирующихся на станциях

стан. погруз

погрузки

Наличие вагонов- Подход

Груженые вагоны местные для РУ, но не

34.

груженые - Ближний (на РУ)

местные для станции дислокации

Наличие вагонов- Подход

Груженые вагоны местные для дороги

35.

груженые - Дальний (на дор)

дислокации, но не местные для РУ

293

Порожние вагоны назначением на

Наличие вагонов- Подход

36.

рассматриваемую станцию и находящиеся на

порожн.(на дороге)

дороге назначения

17.2 Простой ПВ ФГК на станциях выгрузки

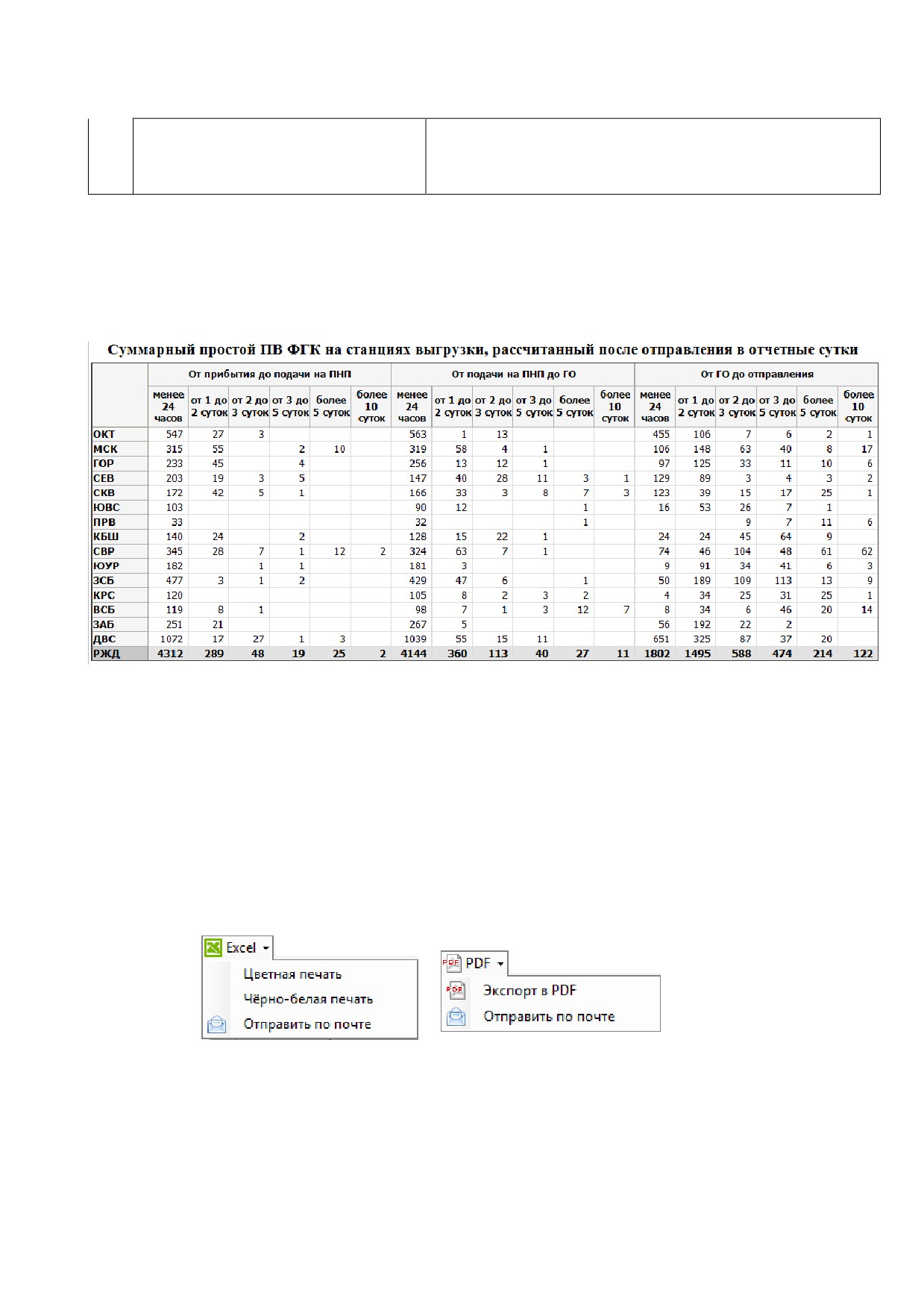

Рис. 17.4. Простой ПВ ФГК на станциях выгрузки

Отчет «Простой ПВ ФГК на станциях выгрузки» доступен в виде табличной

формы в разделе меню «ПВ ФГК - Простой ПВ ФГК на станциях погрузки (выгрузки)

- Простой ПВ ФГК на станциях выгрузки» и предназначен для осуществления

слежения за вагонами парка ФГК, простаивающих на станциях выгрузки в

оперативном режиме по элементам простоя.

Экспорт в MS Excel и PDF производятся нажатием на соответствующие кнопки

Расчет данных о простоях осуществляется по дорогам и в целом по сети с

возможностью просмотра пономерной детализации по вагонам.

В отчете, определены следующие элементы простоя:

294

- от прибытия до подачи на ПНП - количество вагонов, время простоя у которых

от операции прибытия на станцию до операции подачи на пути необщего пользования

более (менее) указанного периода (например, менее 24 часов).

- от подачи на ПНП до выгрузки - количество вагонов, время простоя у которых

от операции подачи на пути необщего пользования до операции выгрузки более

(менее) указанного периода;

- от выгрузки до отправления или погрузки - количество вагонов, время простоя

у которых от операции выгрузки до операции отправления или от операции выгрузки

до операции погрузки более (менее) указанного периода.

17.3 Простой ПВ ФГК на станциях погрузки

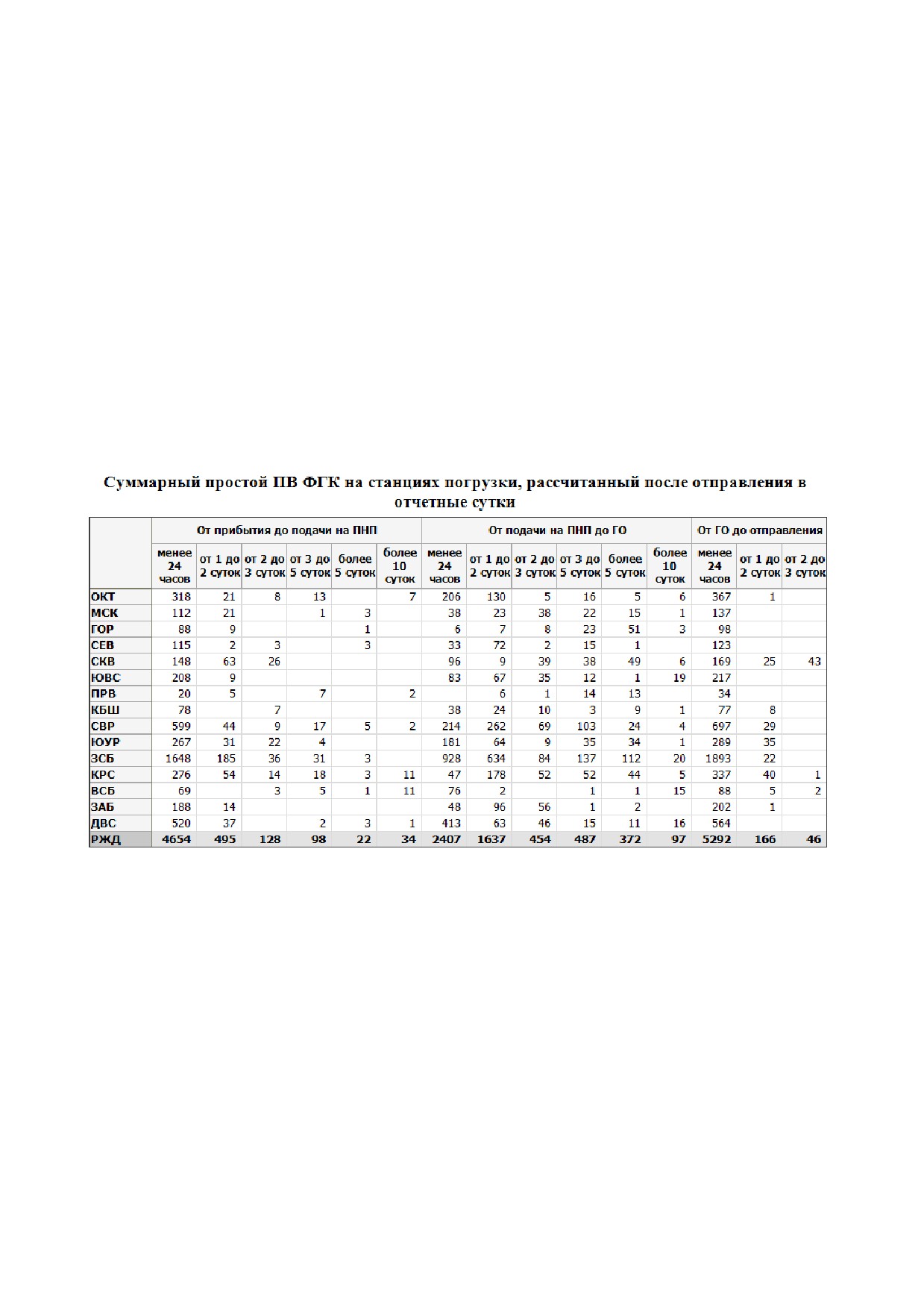

Рис. 17.5. Простой вагонов ФГК на станциях погрузки

Отчет «Простой вагонов ФГК на станциях погрузки» доступен в виде табличной

формы в разделе меню «ПВ ФГК - Простой вагонов ФГК на станциях погрузки

(выгрузки) - Простой вагонов ФГК на станциях погрузки» и предназначен для

осуществления слежения за вагонами парка ФГК, простаивающих на станциях

погрузки в оперативном режиме по элементам простоя.

Экспорт в MS Excel и PDF производятся нажатием на соответствующие кнопки

295

Расчет данных о простоях осуществляется по дорогам и в целом по сети с

возможностью просмотра пономерной детализации по вагонам.

В отчете, определены следующие элементы простоя:

- от прибытия до подачи-количество вагонов, время простоя у которых от

операции прибытия на станцию до операции подачи на пути необщего пользования

более (менее) указанного периода (например, менее 24 часов).

- от подачи на ПНП до погрузки - количество вагонов, время простоя у которых

от операции подачи на пути необщего пользования до операции погрузки более

(менее) указанного периода;

- от погрузки до отправления - количество вагонов, время простоя у которых от

операции погрузки до операции отправления более (менее) указанного периода.

296

17.4 Отчет «ПВ ФГК»

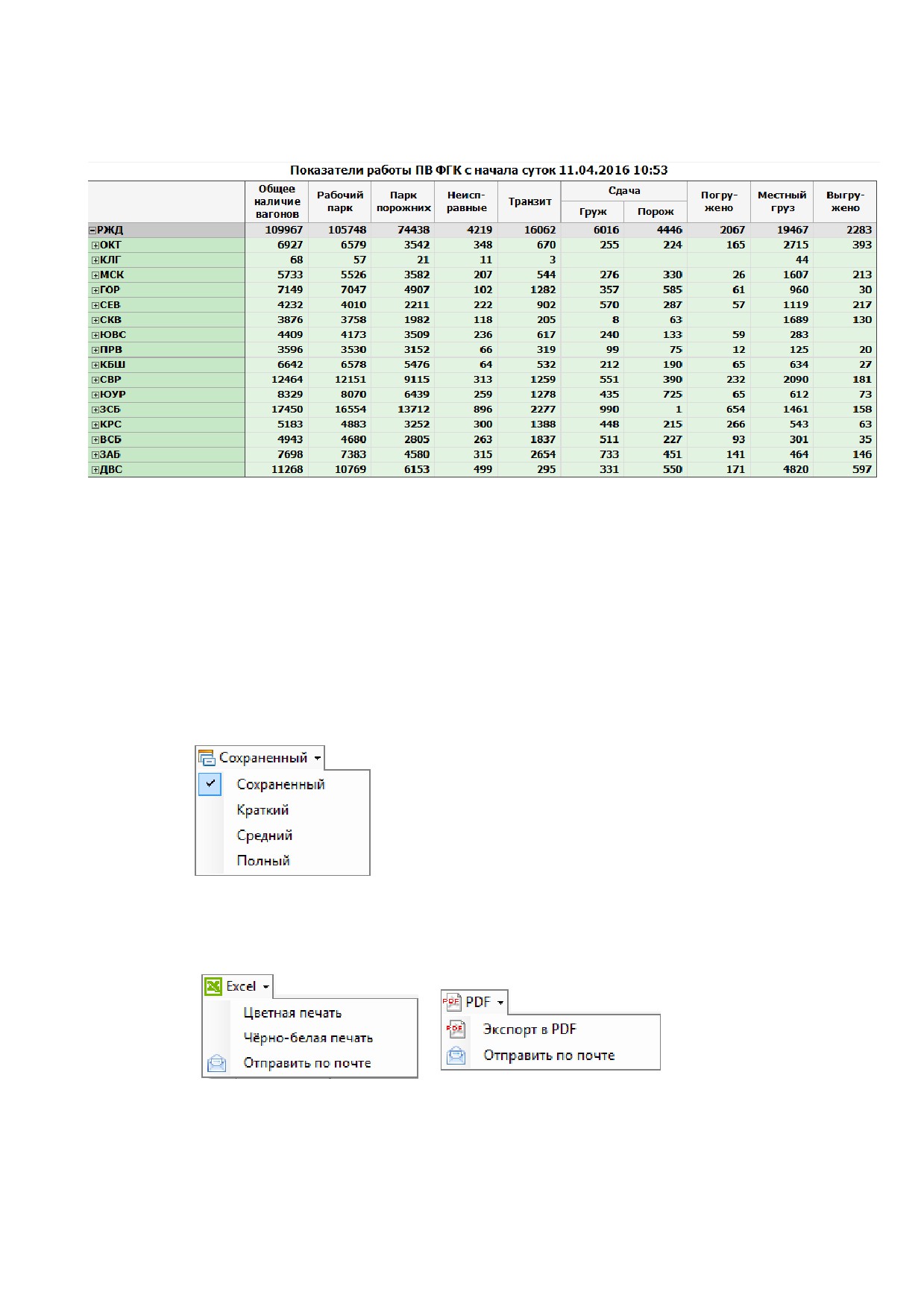

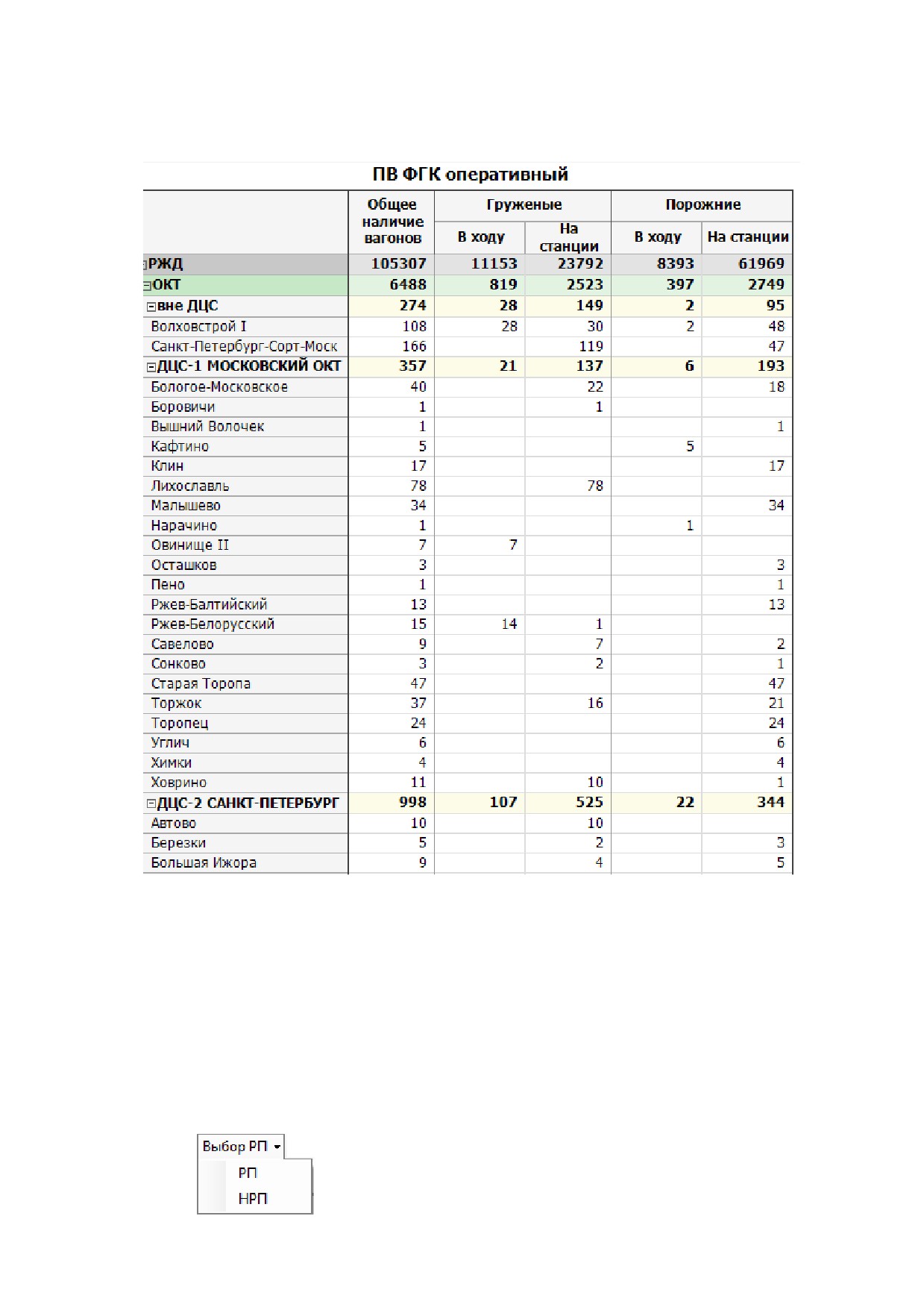

Рис. 17.6. ПВ ФГК

Отчет «ПВ ФГК» доступен в виде табличной формы в разделе меню «ПВ ФГК -

ПВ ФГК» и предназначен для осуществления слежения за вагонами парка ФГК в

оперативном режиме, а также с возможностью запроса данных на 6 и 18 отчетных

суток.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 по типу парка - рабочий или нерабочий

297

 по отчетному времени - оперативный, отчет на 18-00, отчет на 6-00 мск. вр.

 по виду отчета - вызов из выпадающего меню

Экспорт в MS Excel и PDF производятся нажатием на соответствующие кнопки

Также в отчете доступна возможность отображения заданного полигона

управления (до станции) с просмотром детализации по вагонам.

Описание полей отчета (Таблица 16.2).

Таблица 16.2

№

Наименование

Описание

поля

Общее наличие

Общее количество вагонов парка ФГК на

1.

вагонов

соответствующем полигоне управления

Количество груженных вагонов ФГК, находящихся в

2.

Груженые - в ходу

движении на соответствующем полигоне управления

Груженые - на

Количество груженных вагонов ФГК, находящихся на

3.

станции

станции соответствующего полигона управления

Количество порожних вагонов ФГК, находящихся в

4.

Порожние - в ходу

движении на соответствующем полигоне управления

298

Порожние - на

Количество порожних вагонов ФГК, находящихся на

5.

станции

станции соответствующего полигона управления

17.5 Коэффициент сдвоенных операций по парку ФГК

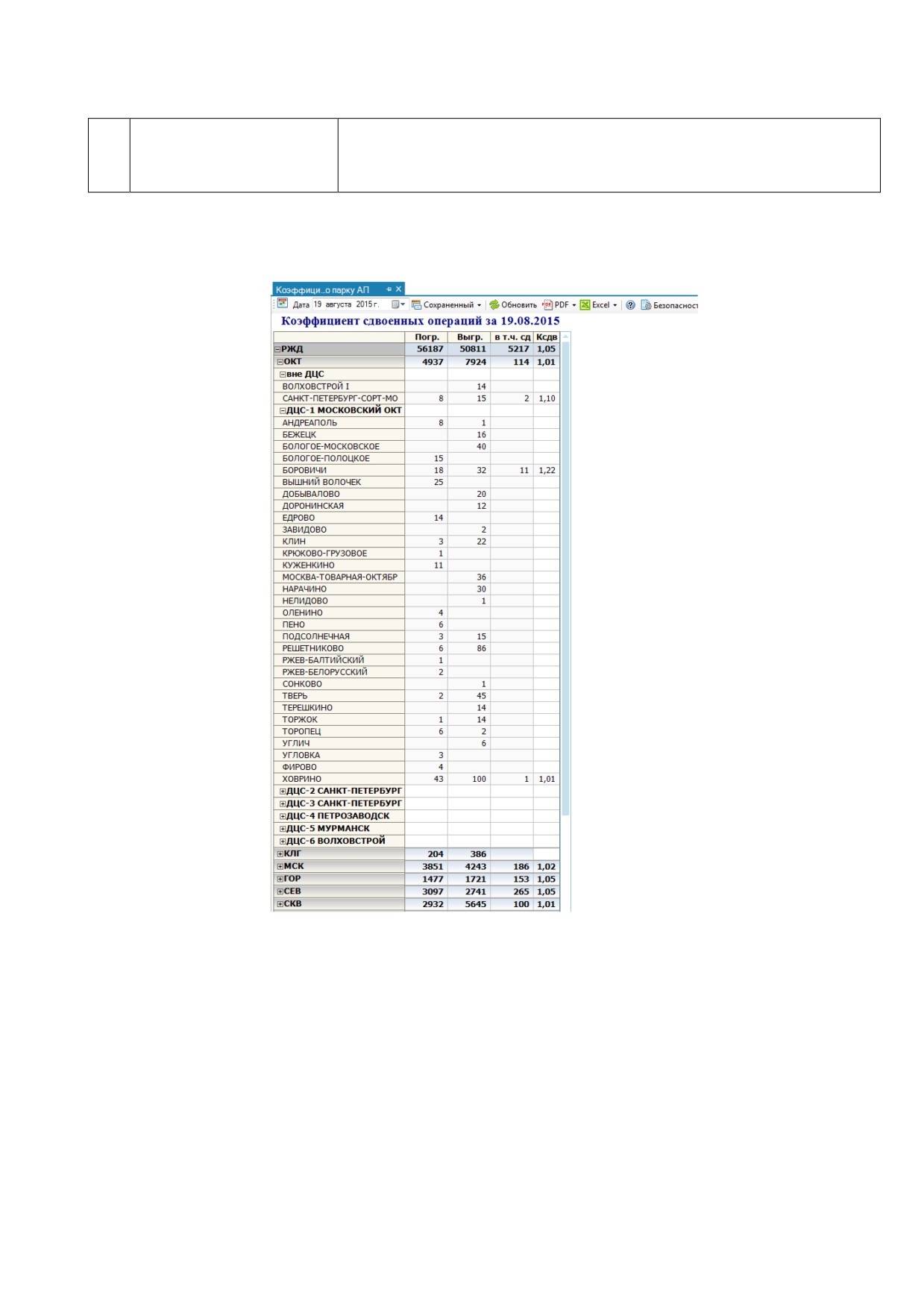

Рис. 17.7. Коэффициент сдвоенных операций по парку ФГК

Отчет «Коэффициент сдвоенных операций по парку ФГК» доступен в виде

табличной формы в разделе меню «ПВ ФГК - Коэффициент сдвоенных операций по

парку ФГК» и предназначен для предоставления информации по работе станций со

сдвоенными операциями.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 Дата, за которую формируется отчет

299

 по виду отчета - вызов из выпадающего меню

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки

Расчет данных осуществляется по дорогам и в целом по сети с возможностью

просмотра информации по ДЦС и станциям, а также пономерной детализации по

вагонам, по которым были операции погрузки, выгрузки.

Описание полей отчета (Таблица 16.3).

Таблица 16.3

№

Наименование поля

Описание

1.

Погрузка

Погрузка вагонов ФГК за отчетный период

2.

Выгрузка

Выгрузка вагонов ФГК за отчетный период

Вагоны ФГК, отправленные в отчетный период со

3.

В. т.ч. сдвоенные

станции после завершения сдвоенной операции

(выгрузка и погрузка на одной станции)

Коэффициент сдвоенных операций полувагонов

ФГК. Рассчитывается как отношение суммы

4.

Ксдв

выгрузки и погрузки к количеству грузовых

операций за отчетный период.

300

17.6 Погрузка в вагонах ФГК

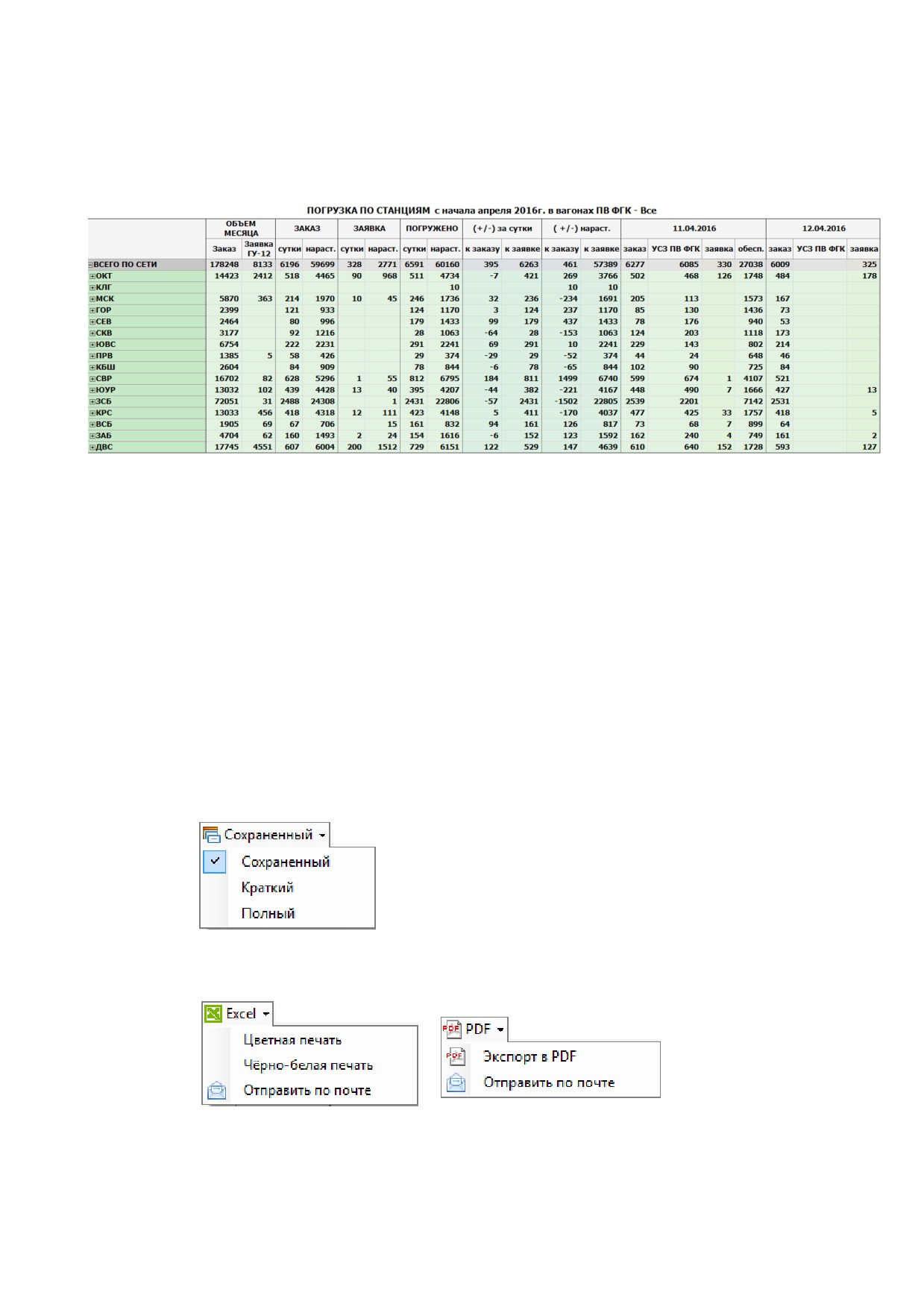

Рис. 17.8. Погрузка по станциям в вагонах ФГК

Отчет «Погрузка по станциям в вагонах ФГК» доступен в виде табличной формы

в разделе меню

«ПВ ФГК - Погрузка в вагонах ФГК» предназначен для

осуществления контроля за обеспечением заявок и заказов порожними вагонами

парка ФГК.

Отчет формируется исходя из данных о заявках ф. ГУ-12, УСЗ, заказах на

полувагоны, текущего исполнения по ним и наличия подвижного состава для

обеспечения.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 по виду отчета - вызов из выпадающего меню

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки

В отчете доступна возможность отображения дорог (до станции), а также

просмотр детализации по заявкам и вагонам.

302

Следующие сутки -

Заявка вагонов (по заявкам ф. ГУ-12) на

14.

заявка

следующие сутки

Абсолютное отставание

(+/-) нараст. к заказу/ к заявке (только

15.

от заказа / от заявки

отрицательные значения)

17.7 Отчет «Показатели работы ПВ ФГК»

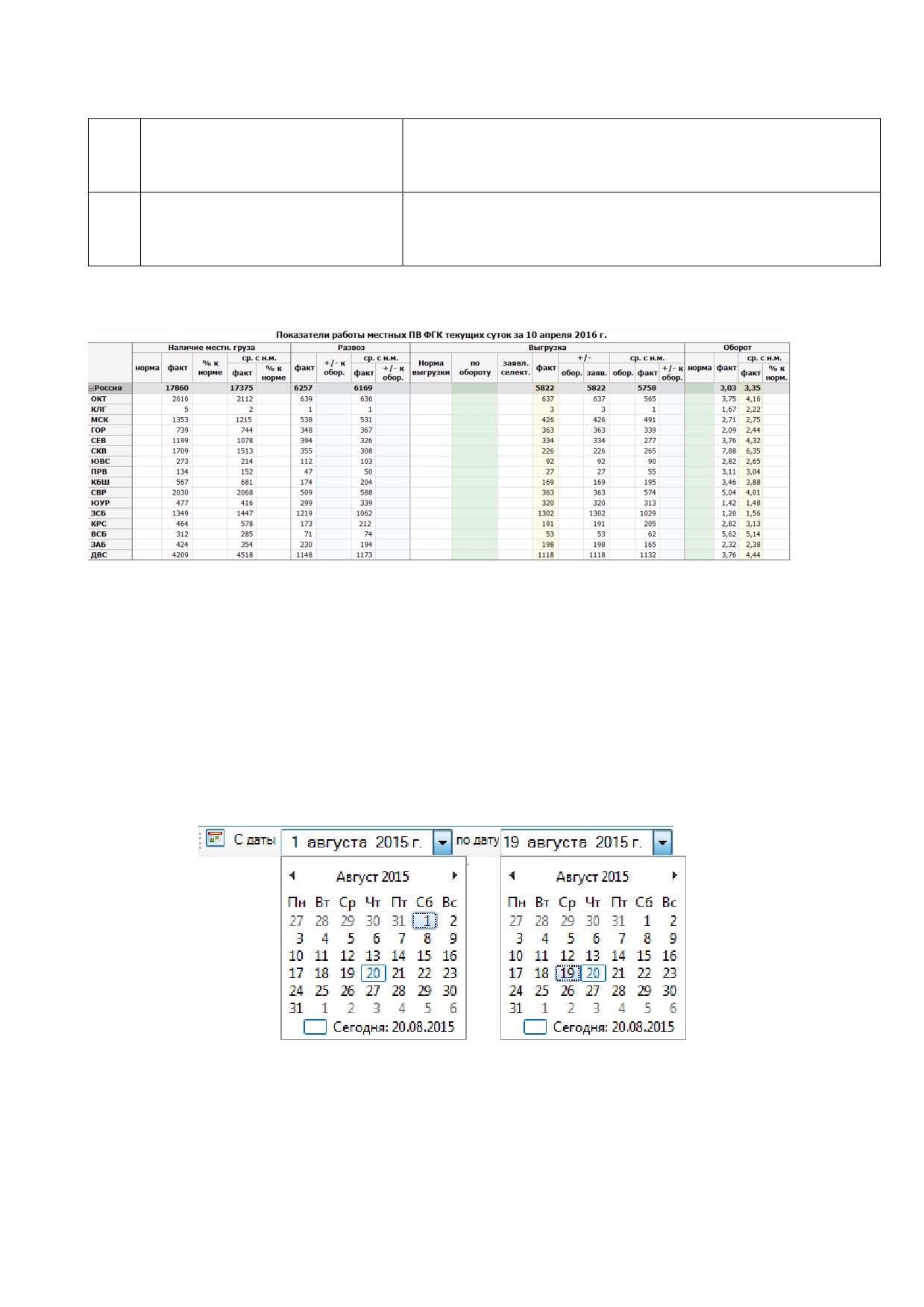

Рис. 17.9. Показатели работы ФГК

Отчет «Показатели работы» доступен в виде табличной формы в разделе меню

«ПВ ФГК - Показатели работы» и предназначен для осуществления контроля за

показателями работы вагонов парка ФГК за заданный период по состоянию на 18-00

отчетных суток.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 период, за которую формируется отчет

 по виду отчета - вызов из выпадающего меню

303

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки

Также в отчете доступна возможность отображения заданного полигона

управления (до станции) с просмотром детализацией по вагонам.

Описание полей отчета (Таблица 16.5).

Таблица 16.5

№

Наименование

Описание

поля

Общее наличие

Общее количество вагонов парка ФГК на

1.

вагонов

соответствующем полигоне управления

Количество вагонов рабочего парка вагонов ФГК на

2.

Рабочий парк

соответствующем полигоне управления

Количество вагонов не рабочего парка вагонов ФГК на

3.

Неисправные

соответствующем полигоне управления

Количество порожних вагонов парка ФГК на

4.

Парк порожних

соответствующем полигоне управления

Количество брошенных вагонов парка ФГК на

5.

Брошенные

соответствующем полигоне управления

Количество груженых вагонов парка ФГК не местных

6.

Транзит

для дороги дислокации

Количество груженых вагонов парка ФГК местных для

7.

Местный груз

дороги дислокации

304

Количество вагонов парка ФГК, находящихся на п/п

8.

Наличие на п/п

станции назначения

9.

Погрузка

Количество погруженных вагонов парка ФГК

10.

Выгрузка

Количество выгруженных вагонов парка ФГК

Сдача - груженных

Количество сданных по стыкам груженных(порожних)

11.

(порожних)

вагонов парка ФГК

Количество принятых по стыкам груженных вагонов

12.

Прием груженых

парка ФГК

Количество не выгруженных вагонов парка ФГК

(рассчитанные для ГДО-4) на конец (18-00)

13.

Остаток ГДО-4

рассматриваемых отчетных суток (груженые вагоны,

рабочего парка, находящиеся на станции назначения)

Оборот местного вагона (отношение рабочего парка

14.

Оборот - Общий

местных вагонов к сумме погрузки и входа груженых

вагонов с СНГ, с учетом брошенных вагонов)

Оборот местного вагона без брош.(отношение

рабочего парка местных вагонов к сумме погрузки и

15.

Оборот - Без брош

входа груженых вагонов с СНГ, без учета брошенных

вагонов)

16.

Сдано на новостр.

количество сданных вагонов на новостройку

17.

Сдано на ин.

количество сданных вагонов на инодорогу

* все показатели, кроме «Общее наличие вагонов» считаются за отчетные сутки

(отч. сут) или в среднем с начала месяца (ср. с нач.).

305

17.8 Отчет «Показатели работы ПВ ФГК (оперативный отчет)»

Рис. 17.10. Показатели работы ПВ ФГК (оперативный отчет)

Отчет «Показатели работы (оперативный отчет)» доступен в виде табличной

формы в разделе меню «ПВ ФГК - Показатели работы (оперативный отчет)» и

предназначен для осуществления оперативного контроля за показателями работы

вагонов парка ФГК с начала суток по текущий момент.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 по виду отчета - вызов из выпадающего меню

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки

Также в отчете доступна возможность отображения заданного полигона

управления (до станции) с просмотром детализации по вагонам.

Описание полей отчета (Таблица 16.6).

307

17.9 Простой порожних полувагонов ФГК, поданных на подъездные пути на

18:00

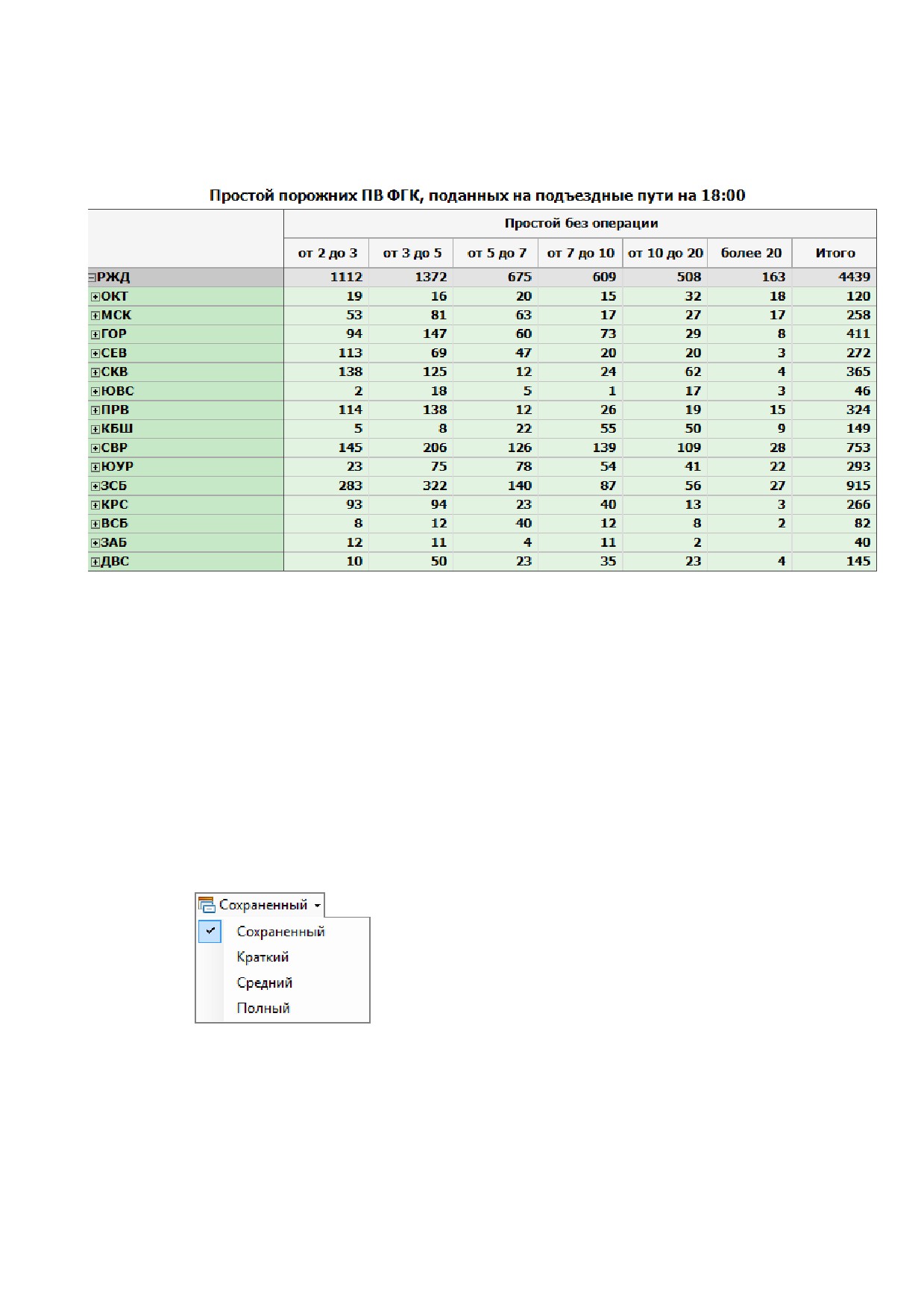

Рис. 17.11. Простой порожних полувагонов ФГК, поданных на п/п на 18:00

Отчет «Простой порожних полувагонов ФГК, поданных на п/п на 18:00»

доступен в виде табличной формы в разделе меню «ПВ ФГК - Простой порожних

полувагонов ФГК, поданных на п/п на 18:00» и предназначен для осуществления

слежения за порожними вагонами парка ФГК, поданных на подъездные пути по

состоянию на

18:00 и простаивающих на станциях без операций в пределах

указанного периода.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 по виду отчета - вызов из выпадающего меню

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки

308

Расчет данных о простоях осуществляется по дорогам и в целом по сети с

возможностью просмотра информации по ДЦС и станциям, а также пономерной

детализации по вагонам.

17.10

Простой порожних полувагонов ФГК, поданных на подъездные пути

на 6:00

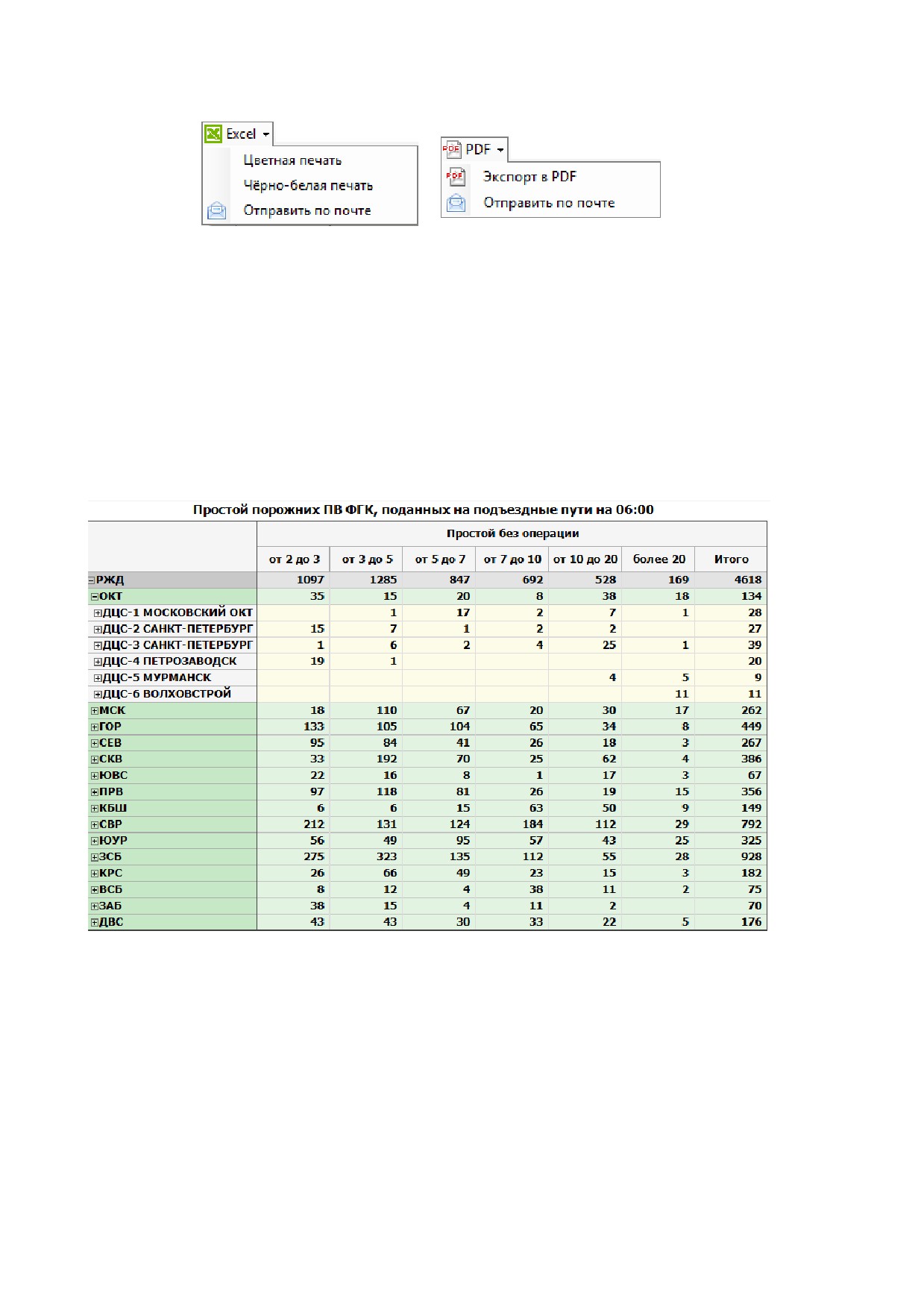

Рис. 17.12. Простой порожних полувагонов ФГК, поданных на п/п на 6:00

Отчет «Простой порожних полувагонов ФГК, поданных на п/п на 6:00» доступен

в виде табличной формы в разделе меню «ПВ ФГК - Простой порожних полувагонов

ФГК, поданных на п/п на 6:00» и предназначен для осуществления слежения за

порожними вагонами парка ФГК, поданных на подъездные пути по состоянию на 6:00

и простаивающих на станциях без операций в пределах указанного периода.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 по виду отчета - вызов из выпадающего меню

309

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки

Расчет данных о простоях осуществляется по дорогам и в целом по сети с

возможностью просмотра информации по ДЦС и станциям, а также пономерной

детализации по вагонам.

310

18 Отчеты о погрузке рыбы и рыбной продукции

18.1 Формирование отчета по погрузке рыбы и рыбной продукции в вагонах и

контейнерах

Вид отчётной формы

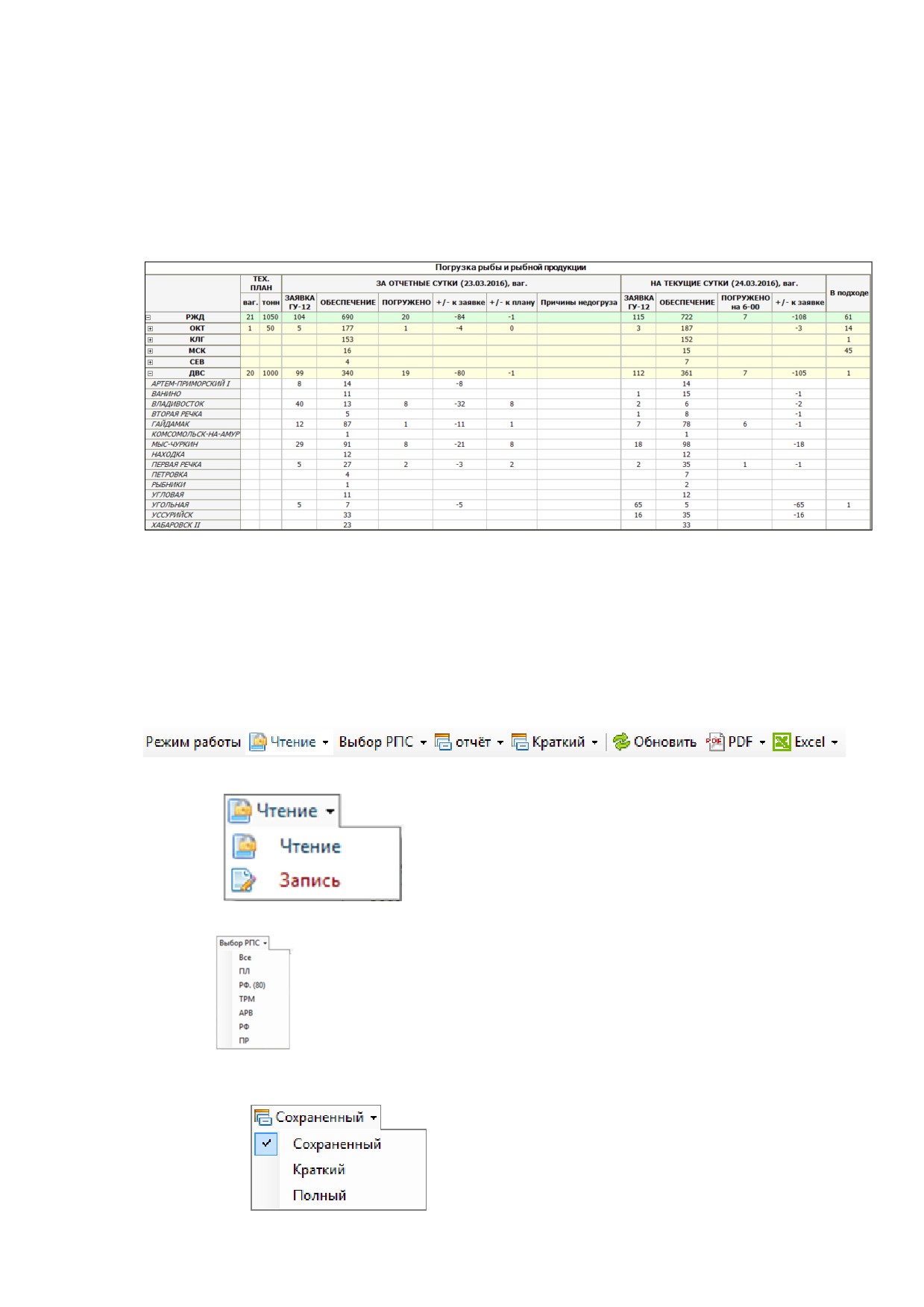

Рис. 18.1. Погрузка рыбы и рыбной продукции

Отчет «Погрузка рыбы и рыбной продукции» доступен в виде табличной формы

в меню «Вид - Панель задач

- Опубликованные задачи в папке

«Рыба»» и

предназначен для контроля погрузки рыбы и рыбной продукции в рефрижераторные

вагоны и вагоны с контейнерами.

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 Режим работы чтение/запись - для ручного ввода причин недогруза;

 Выбор РПС - вызов из выпадающего меню;

 По виду отчета - вызов из выпадающего меню;

311

 Выбор периода времени/ Отчет - вызов из выпадающего меню;

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки;

 Добавлена возможность создания сообщения для отправки отчета в

формате PDF, Excel, по электронной почете через почтовый клиент,

установленном на ПК пользователя.

Боковой заголовок представлен в виде списка выделенных дорог и станций

погрузки рыбы и рыбной продукции;

Описание полей отчета (верхний заголовок) (Таблица 1).

Таблица 1

№

Наименование поля*

Описание

1

Технический план

Тех. нормы, данные из базы данных

ваг./тонн

ГВЦ;

2

Заявка ГУ-12

Согласованные заявки ф.ГУ-12;

3

Обеспечение

Количество порожних вагонов

заадресованных и находящихся на станции

назначения предыдущих суток;

4

Погружено

Факт. погрузка на конец отчетных

суток 18:00 (ПГР1, ПГР2);

5

+/- к заявке

Разница между факт. погрузкой за

отчетные сутки и количеством заявок ф.

ГУ-12;

6

+/- к плану

Разница между факт. погрузкой за

отчетные сутки и тех. планом

по дороге;

7

Причины недогруза

Ручной ввод;

8

На текущие сутки/

Количество заявок ф. ГУ-12 на

Заявка ГУ-12

текущие сутки, с 18:01;

312

9

Обеспечение

Количество порожних вагонов

находящихся на станции назначения на

18:01 текущих суток;

10

Погружено на 06:00

Факт. погрузка по срезу на

06:00

(ПГР1, ПРГ2);

11

+/- к заявке

Разница между погрузкой на 06:00 и

количеством заявок ф. ГУ-12;

12

В подходе

Количество порожних вагонов

заадресованных на станцию назначения в

ближнем подходе;

При нажатии кнопки

на панели инструментов, выбрать

загрузится отчет с абсолютными данными и среднесуточными значениями.

Рис. 18.2 Погрузка рыбы и рыбной продукции за период

Таблица представляет собой итоговый отчет за выбранный период времени со

среднесуточными значениями и абсолютными с начала месяца

Управление формой «Погрузка рыбы и рыбной продукции» осуществляется с

помощью панели инструментов, на которой расположены 2 календаря для выбора

периода отчета.

Показатели детализируются (левым щелчком мыши по показателю) до сводной

таблицы и списка вагонов.

Рис. 18.3 Детализация на вагон

313

18.2 Анализ погрузки и отправления вагонов с рыбой и рыбной продукцией

Вид отчётной формы

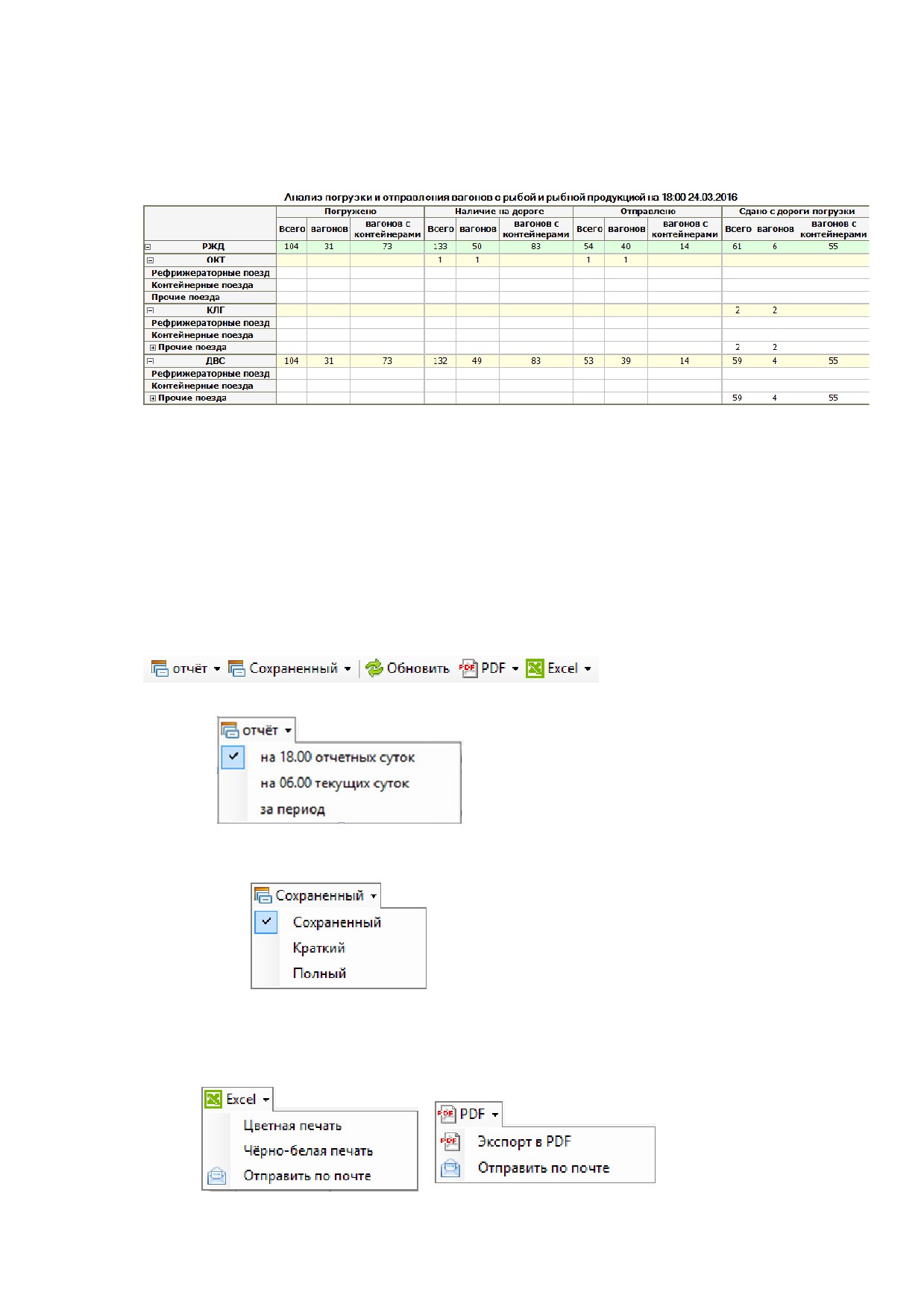

Рис. 18.4. Анализ погрузки и отправления вагонов с рыбой и рыбной продукцией

Для анализа сдачи вагонов с дороги погрузки реализован отчет «Анализ погрузки

и отправления вагонов с рыбой и рыбной продукцией» и доступен в виде табличной

формы в меню «Вид - Панель задач - Опубликованные задачи в папке «Рыба»».

Показатели детализируются (левым щелчком мыши по показателю) до сводной

таблицы и списка вагонов.

По умолчанию загружается отчет за отчетные сутки на 18:00.

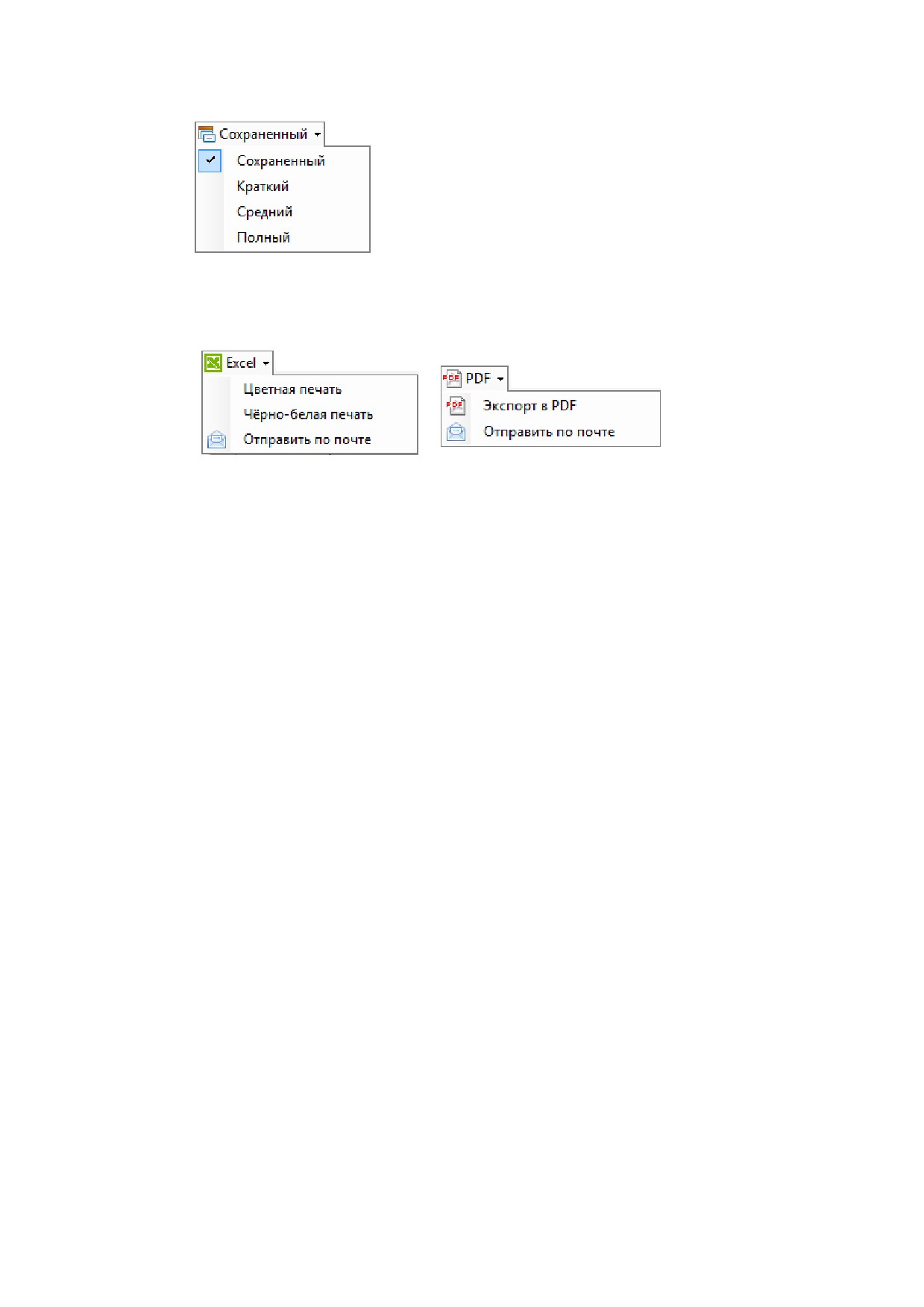

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 Отчет - вызов из выпадающего меню;

 По виду отчета - вызов из выпадающего меню;

 Экспорт в MS Excel и PDF производятся нажатием на соответствующие

кнопки;

314

 Добавлена возможность создания сообщения для отправки отчета в

формате PDF, Excel, по электронной почете через почтовый клиент,

установленном на ПК пользователя.

Боковой заголовок представлен в виде списка выделенных дорог с разложением

по классификатору поездов в т.ч.:

рефрижераторные поезда;

контейнерные поезда;

прочие поезда;

При сдаче вагона с дороги погрузки в боковом заголовке в классификаторе

поезда появляется станция погрузки/ формирования поезда.

Описание полей отчета (верхний заголовок) (Таблица 1).

Таблица 1

№

Наименование поля*

Описание

1.

Погружено/ всего

Фактическая погрузка рыбы и рыбной

продукции за отчетные сутки на 18:00;

2.

Погружено /вагонов

Факт. погрузка за отчетные сутки на

выделенной дороге;

3.

Погружено

/

вагонов с

Факт. погрузка за отчетные сутки вагонов

контейнерами

с контейнерами на выделенной дороге;

4.

Наличие на дороге/ всего

Кол-во груженых вагонов на дороге;

5.

Наличие груженых вагонов

Кол-во груженых вагонов с контейнерами

с контейнерами / на дороге

на дороге;

6.

Отправлено/всего

Кол-во груженых вагонов отправленных со

станции погрузки;

7.

Отправлено/ вагонов с

Кол-во груженых вагонов контейнерами

контейнерами

отправленных со станции погрузки;

8.

Сдано

с

дороги

Общее кол-во груженых вагонов, сдача по

погрузки/всего

междорожному стыку в составе поезда с

дороги погрузки; прием по междорожному

стыку в составе поезда с дороги погрузки;

9.

Сдано / вагонов

Кол-во груженых вагонов со сдачей по

междорожному стыку с дороги погрузки;

10.

Сдано

/

вагонов

с

Кол-во груженых вагонов с контейнерами

контейнерами

со сдачей по междорожному стыку с

дороги погрузки;

Обеспечена возможность просмотра детализированных данных по количеству

вагонов.

Обеспечена возможность формирования отчета за период

из

выпадающего календарного списка.

315

Рис. 18.5. Анализ погрузки и отправления вагонов с рыбой и рыбной продукцией

за период

Реализованы следующие возможности выбора режимов отображения данных в

отчете:

 С даты -по дату - вызов из выпадающего меню;

18.3 Наличие вагонов с рыбой и рыбной продукцией по дорогам отправления

Формирование отчета по наличию вагонов с рыбой и рыбной продукцией по

дорогам отправления

Данный отчет доступен в табличной форме в меню «Вид - Панель задач -

Опубликованные задачи

-в папке

«Рыба»и предназначен для осуществления

слежения за гружеными вагонами по дорогам дислокации.

Отчет формируется в режиме онлайн.

Вид отчётной формы

содержание      ..     5      6      7      8     ..
