СНЕГОБОЛОТОХОД ГУСЕНИЧНЫЙ ГАЗ-34039. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (2010 год) - часть 4

1

2

3

4

5

6

Проверить крепление и регулировку

-

-

+

См. технологическую карту

№9

фар.

«Регулировка установки фарª.

Проверить надежность крепления

-

-

+

Ослабленные болты и гайки под-

Ключи 10, 17 и 19 мм.

стартера и проводов стартера.

тянуть.

Сделать полную регулировку тормо-

-

-

+

См. технологическую карту

№4

зов.

«Регулировка привода управления

бортовыми фрикционами и тормо-

замиª.

Проверить крепление механизма по-

-

-

+

Ослабленные гайки подтянуть.

Ключ торцовый 22 мм.

ворота.

Проверить крепление фланцев кар-

-

-

+

Ослабленные болты подтянуть.

Ключ 17 мм.

данного вала.

Заменить масляный фильтр.

-

-

+

Одновременно с заменой масла.

Проверить состояние уплотнителей

-

-

+

Уплотнения должны быть без раз-

Визуально. Клей.

полов, крышек люков.

рывов и надежно приклеены по пе-

риметру полов и крышек люков.

Проверить крепление замков, петель

-

-

+

Ослабленные детали крепления

Ключ торцовый

10×12

мм,

и съемных деталей корпуса.

подтянуть. Запоры должны закры-

плоскогубцы, отвертка.

ваться и открываться от усилия ру-

ки.

Проверить крепление двигателя на

-

-

+

Подтянуть ослабленные болты и

Ключи гаечные 17, 19, 22, 24,

опорах.

гайки.

30, 32 мм.

Проверить крепление ступицы и

-

+

+

Ослабленные гайку ступицы и

Ключ торцовый

17×19 мм,

шкива редуктора привода вентилятора.

болты подтянуть.

Ключ торцовый 10×12 мм.

Проверить крепление редуктора

-

+

+

Ослабленные гайки подтянуть.

Ключ накидной 17×19 мм

привода вентилятора.

Проверить крепление корпусов под-

-

-

+

Ослабленные болты подтянуть.

Ключ торцовый 10×12 мм.

шипников вентиляторов.

Проверить крепление соединитель-

-

-

+

Подтянуть крепежные детали.

Ключ 14 мм, отвертка.

ных проводов на датчиках контроль-

но-измерительных приборов.

1

2

3

4

5

6

Проверить крепление электропровод-

-

-

+

Ослабленные болты и гайки под-

ки, воздуховодов, топливного насоса и

тянуть.

выпускной трубы независимого ото-

пителя.

Слить отстой их топливных баков (в

-

-

+

холодное время года).

Проверить крепление стяжных лент

-

-

+

Подтянуть крепежные детали.

Ключ 10×12 мм, отвертка боль-

топливных баков.

шая.

Проверить надежность крепления

-

-

+

Ослабленные гайки подтянуть.

Ключи 17, 19, 22 мм.

картера сцепления и коробки передач.

Проверить герметичность всех топ-

-

-

+

Подтеканий топлива не должно

Ключ 17×19 мм, отвертка.

ливопроводов.

быть.

Слить отстой из фильтра тонкой очи-

-

-

+

См. подраздел

14

«Техническое

Емкость для слива топлива.

стки топлива.

обслуживание двигателяª.

Проверить зазор между клапанами и

-

-

+

См. технологическую карту

№1

коромыслами двигателя.

«Проверка и регулировка зазора

между клапанами и коромысламиª.

Проверить и, при необходимости, от-

-

-

+

См. технологическую карту

№3

регулировать свободный ход рычагов

«Регулировка свободного хода ры-

отводок бортовых фрикционов.

чага отводки фрикционаª.

Выполнить смазочные операции.

-

-

+

См. таблицу смазки.

Шприц рычажно-плунжерный,

емкости для масел, ветошь.

Осмотреть ведущие колеса и прове-

-

-

++

При износе зубьев венцов до 10-

Ключ 19 мм.

рить их крепление.

11 мм поменять местами ведущие

колеса. Болты крепления колес за-

тянуть моментом 200-300 Н·м (20-

30 кгс·м).

Проверить крепление шкивов колен-

-

-

++

Ослабленные болты подтянуть.

Ключ торцовый 32 мм и ключ

чатого вала и водяного насоса.

24 мм.

Проверить крепление шкива генера-

-

-

++

Ослабленную гайку подтянуть.

Ключ 24 мм.

тора.

1

2

3

4

5

6

Проверить установочные размеры

-

-

++

См. технологическую карту

№7

катков.

«Проверка и регулировка установки

балансиров по высотеª.

Проверить крепление вентиляторов к

-

-

++

Ослабленные болты подтянуть.

Ключ торцовый 12 мм.

ступицам.

Проверить затяжку болтов крепления

-

-

++

См. подраздел

14

«Техническое

головки цилиндров.

обслуживание двигателяª.

Заменить фильтр тонкой очистки то-

-

-

++

См. подраздел

14

«Техническое

плива.

обслуживание двигателяª.

Промыть фильтр грубой очистки то-

-

-

++

См. подраздел

14

«Техническое

плива.

обслуживание двигателяª.

Выполнить смазочные операции,

-

-

++

См. таблицу смазки.

Шприц рычажно-плунжерный,

предусмотренные через одно ТО-2.

емкости для масел, ветошь.

После обслуживания проверить рабо-

-

+

+

Контрольным пробегом.

ту агрегатов и узлов на ходу.

21.4. СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (СО)

Сезонное техническое обслуживание проводится два раза в год - при переводе снегоболотохода на зимнюю или летнюю

эксплуатацию. Перевод на зимнюю эксплуатацию производится при температуре окружающего воздуха ниже плюс 5˚ С,

летнюю - при температуре выше плюс 5˚ С.

Приборы, инструменты,

принадлежности и мате-

Содержание работ и методика их проведения

Технические требования

риалы, необходимые для

выполнения работ

1

2

3

Подготовка к зимней эксплуатации

Выполнить очередное техническое обслуживание.

Проверить состояние трубопроводов отопительных систем

См. подраздел 8.1 «Отопление кабины и кузоваª

кабины и кузова. Продуть сжатым воздухом радиатор ото-

пителя кузова через прорези.

Слить отстой из топливных баков.

Проверить крепление электропроводки независимого ото-

См. подраздел 8.2 «Автономная система отопле-

пителя и включить его на 10 мин.

ния кузоваª

Произвести обслуживание пускового подогревателя дви-

См. подраздел 3.8.3 «Техническое обслуживание

гателя.

пускового подогревателяª

Отключить передний вентилятор, сняв его приводные

ремни.

Проверить степень заряженности аккумуляторных батарей

См. инструкцию завода-изготовителя на аккуму-

Ареометр, термометр

ляторные батареи

Слить воду из бачка стеклоомывателя и залить специаль-

См. подраздел 6.3.3 «Стеклоочиститель и стекло-

ную стеклоомывающую жидкость.

омывательª

Поставить утеплительные чехлы.

См. подраздел 9.2 «Чехлы моторного отделенияª

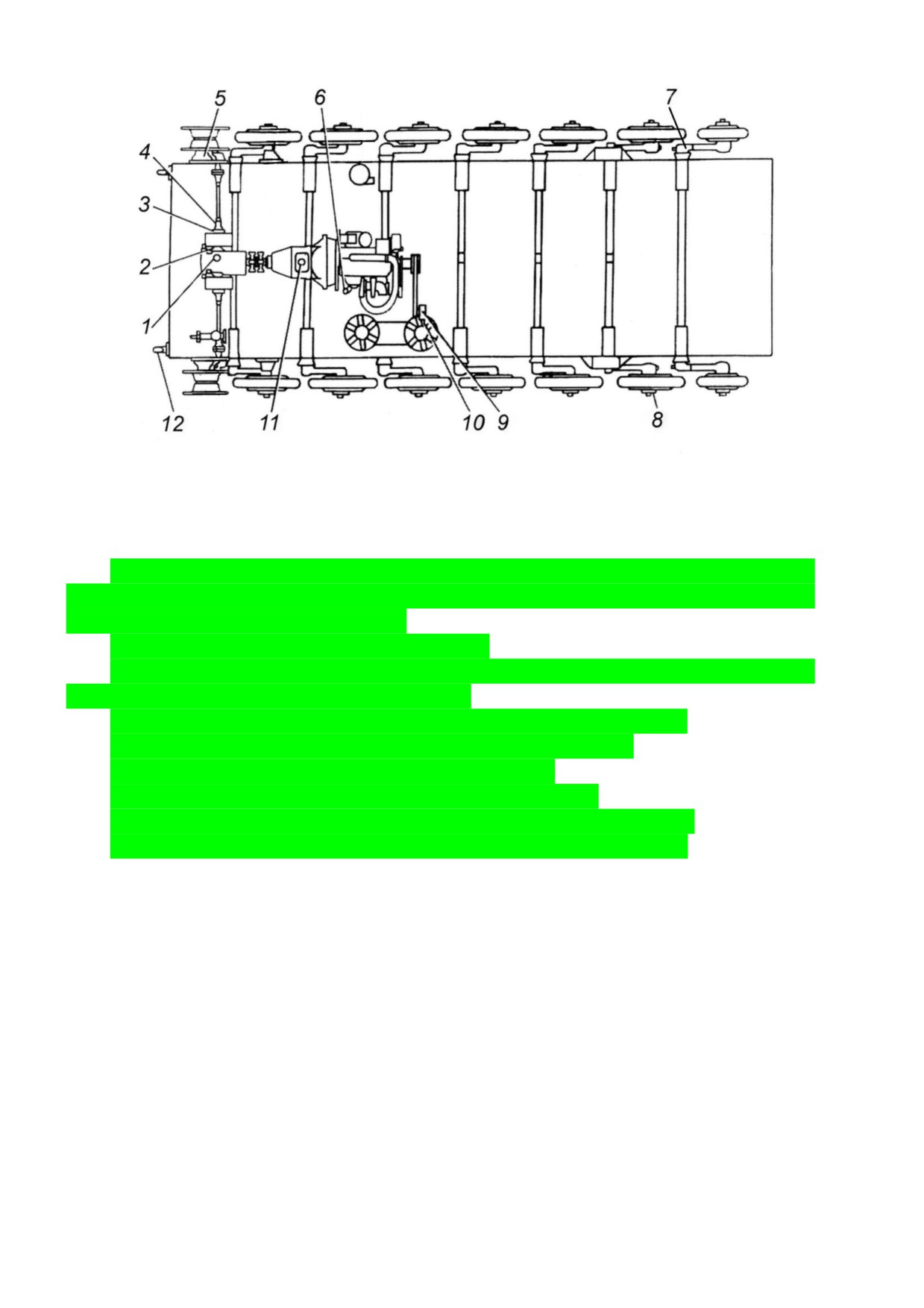

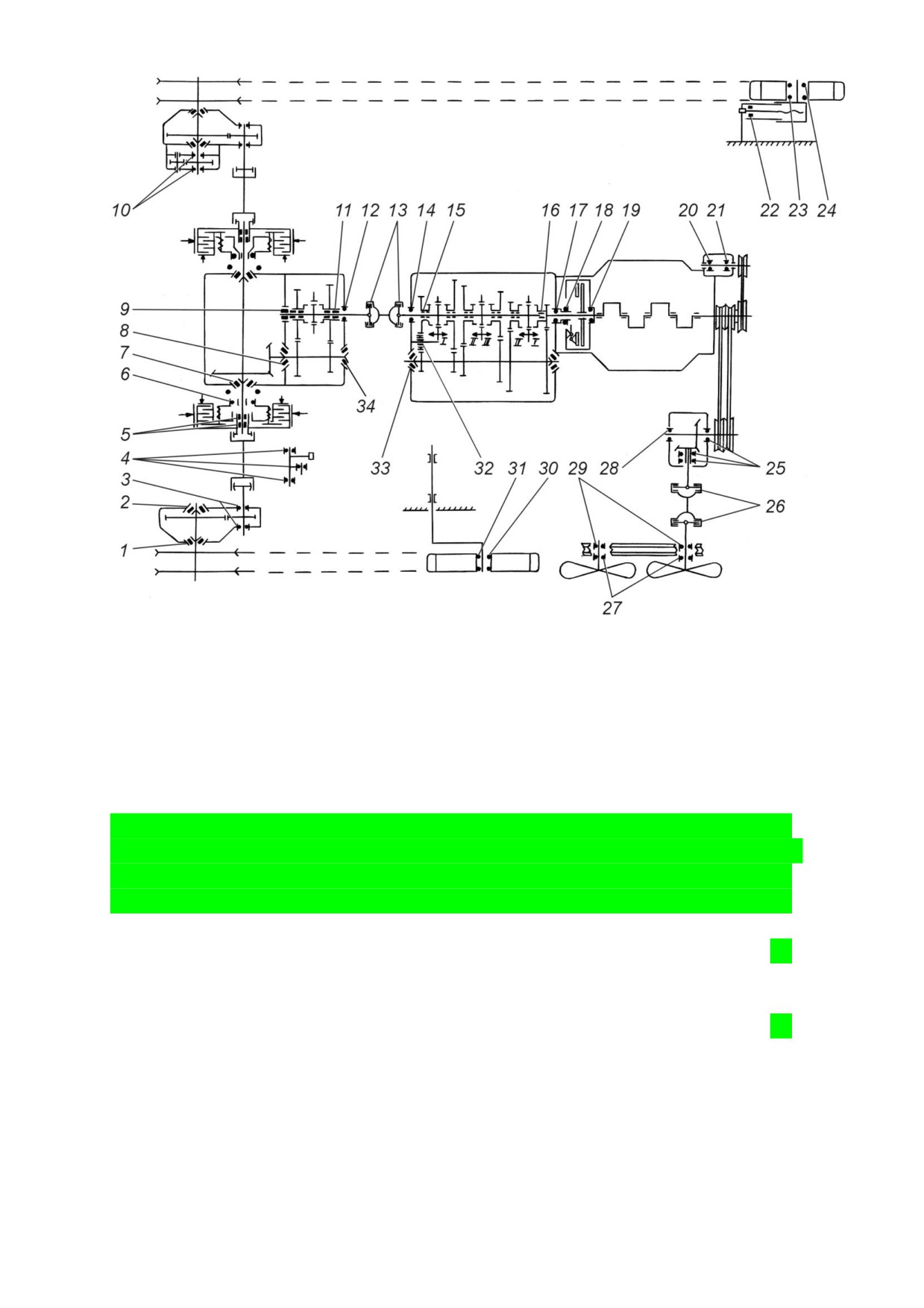

Рис. 22.1. Точки смазки снегоболотохода

В узлах, где разборка для освобождения от старой смазки затруднена, же-

лательно применять один вид смазки.

Масло МТ-16п совместимо с маслом ТСз-9 гип, но несовместимо с

маслом ТСп-10, поэтому при замене масел МТ-16п и ТСп-10 необходимо

производить промывку агрегатов.

Промывку делать в следующем порядке:

- слить из агрегатов масло, предварительно разогрев его пробегом снего-

болотохода до положительных температур;

- залить в агрегаты рекомендуемое для данного сезона масло;

- произвести небольшой пробег и сразу же слить масло;

- заправить агрегаты свежим маслом до нормы.

В таблице смазки приняты следующие обозначения:

х - проводить смазку при каждом техническом обслуживании;

хх - проводить смазку через одно техническое обслуживание.

171

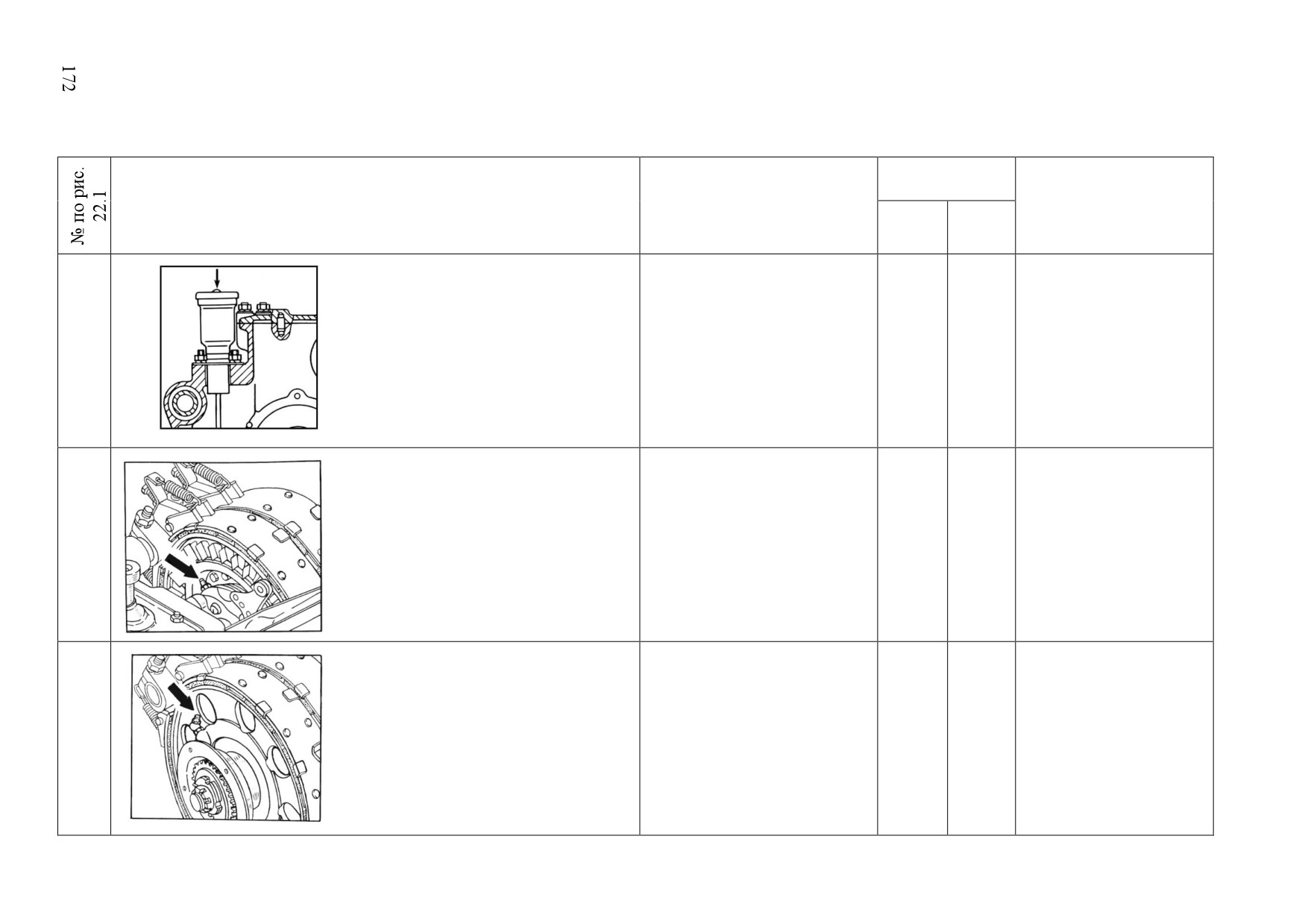

22.1. ТАБЛИЦА СМАЗКИ

Периодичность

смазки

Наименование смазочных

Указания по

Вид узла, его наименование и количество точек смазки

материалов

проведению смазки

ТО-1

ТО-2

При температуре от +40

x

x

Проверить уровень,

до -30˚ С масло МТ-16п.

при необходимости,

Механизм поворота

Зимние масла:

дозаправить

1

(1 точка)

при температуре до

-

xx

Заменить масло

-45˚ С ТСп-10, до

-50˚ С ТСз-9 гип

Литол-24. Дублирующие

x

x

Смазать через пресс-

Отводки фрикционов

смазки ЦИАТИМ-201 и

масленки (20-25 кач-

(2 точки)

Лита

ков шприца)

2

Литол-24. Дублирующие

x

x

Смазать через пресс-

Роликовые подшипники

смазки ЦИАТИМ-201 и

масленки (20-25 кач-

тормозных барабанов

Лита

ков шприца)

3

(2 точки)

Периодичность

смазки

Наименование смазочных

Указания по

Вид узла, его наименование и количество точек смазки

материалов

проведению смазки

ТО-1

ТО-2

Литол-24. Дублирующие

-

x

Смазать через пресс-

смазки ЦИАТИМ-201 и

масленки до появле-

Соединительные муфты

Лита

ния свежей смазки из-

4

и полуоси (4 точки)

под крышки

При температуре от +40

-

x

Проверить уровень,

до - 30˚ С масло МТ-16п.

при необходимости,

Картеры бортовых передач

Зимние масла:

дозаправить

5

(2 точки)

При температуре до - 45˚ С

-

xx

Заменить масло

ТСп-10, до - 50˚ С ТСз-9

гип

Двигатель (1 точка)

Летом: масло М-10Г2

-

х

Заменить масло при

ТО-2 или СО

При контрольных ос-

Дублирующее масло М-

Одновременно заме-

мотрах и ЕО проверить

10Г2К

нить масляный

6

уровень масла. Доза-

Зимой: масло М-8Г2 или

фильтр

править, при необхо-

М-43/8Г2.

димости

Дублирующее масло М-

8Г2К

Периодичность

смазки

Наименование смазочных

Указания по

Вид узла, его наименование и количество точек смазки

материалов

проведению смазки

ТО-1

ТО-2

Литол-24.

-

xx

Смазать

Шлицы и подшипники

Дублирующие смазки

механизмов натяжения

ЦИАТИМ-201 и Лита

7

гусениц (2 точки)

При температуре от +40

-

xx

Дозаправить

до - 30˚ С масло МТ-16п.

–

-

Замену масла произ-

Подшипники опорных

Зимние масла:

водить при ремонте

катков и направляющих

При температуре до

- 45˚

8

колес (14 точек)

С ТСп-10, до - 50˚ С

-

ТСз-9 гип

При температуре от +40

-

x

Проверить уровень,

Редуктор привода

до - 30˚ С масло МТ-16п.

при необходимости,

вентилятора (1 точка)

Зимние масла:

дозаправить

при температуре до - 45˚ С

-

xx

Заменить масло

9

ТСп-10, до - 50˚ С ТСз-9

гип

Периодичность

смазки

Наименование смазочных

Указания по

Вид узла, его наименование и количество точек смазки

материалов

проведению смазки

ТО-1

ТО-2

10

Смазка № 158М.

-

xx

Смазать в соответст-

Дублирующая смазка

вии с указаниями

Шарниры карданного вала привода

№ 158

подраздела «Система

вентилятора

охлажденияª через

(2 точки)

одно ТО-2 или после

трех лет эксплуатации

При температуре от +40

x

x

Проверить уровень,

до - 30˚ С масло МТ-16п.

при необходимости,

Картер коробки передач

Зимние масла: при темпе-

дозаправить через

11

(1 точка)

ратуре до - 45˚ С ТСп-10,

картер рычага пере-

до - 50˚ С ТСз-9 гип

ключения передач

-

xx

Заменить масло

Масло, применяемое для

x

x

Смазать из масленки

двигателя

Оси защелок передних

12

буксирных крюков

(2 точки)

Периодичность

смазки

Наименование смазочных

Указания по

Вид узла, его наименование и количество точек смазки

материалов

проведению смазки

ТО-1

ТО-2

Литол-24. Дублирующие

-

-

Смазать через пресс-

смазки ЦИАТИМ-201 и

масленки при подго-

Втулки осей рычагов щеток стекло-

Лита

товке к летней экс-

очистителя

плуатации

-

(2 точки)

-

Шарниры тяг стеклоочистителя (3 точки)

Масло, применяемое для

-

-

Смазать при каждом

двигателя

сезонном ТО

–

Оси петель дверей и крышек люков

Масло, применяемое для

-

x

Смазать из масленки

двигателя

-

Резьбовые соединения барашков крепления буксирного троса и

Литол-24, солидол С, со-

x

x

Смазать

т. п.

лидол Ж и Лита

23.1. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ПОДГОТОВКИ СНЕГОБОЛОТОХОДОВ К ХРАНЕНИЮ

Необходимость выполнения работ при

подготовке к хранению

кратковре-

длительному*¹

Применяемое оборудование, приспо-

Номер и содержание операции

менному*²

собления, инструмент, материалы

в категории условий хранения

Ж,

Ж,

С

С

ОЖ

ОЖ

1

2

3

4

5

6

Работы, выполняемые при техническом обслуживании

1. Провести:

+

+

-

-

Согласно Руководству по эксплуата-

ТО-2 с учетом дополнительных работ, выполняемых

ции снегоболотохода

через одно ТО-2, а также при подготовке к зимнему пе-

риоду эксплуатации:

ТО-1 или ТО-2 или работы в объеме ЕТО. Очередное

-

-

+

+

То же

ТО-1 или ТО-2 проводится в том случае, если после

предшествующего ТО прошло более 3 мес. При этом

сроки проведения последующих ТО-1 и ТО-2 должны

быть скорректированы.

При подготовке к длительному хранению узлы трения, сма-

зываемые моторным или трансмиссионным маслом, смазать

соответствующим рабоче-консервационным маслом.

2. Залить рабоче-консервационные масла (путем до-

+

+

-

-

Бочка, ведро, шланг с наконечником,

бавления к моторному или трансмиссионному маслу

ключи гаечные, ветошь, ключи специ-

присадки Акор-1 ГОСТ 15171-70 в соотношении 9:1) в

альные для пробок, противень

картеры двигателя, редуктора привода вентилятора, ко-

робки передач, механизма поворота, ботовых передач.

___________

*1 В легкой категории условий хранения выполняется объем работ такой же, как при подготовке к кратковременному хранению в средней катего-

рии условий хранения.

*2 В легкой категории условий хранения выполняются работы в объеме ТО-2.

1

2

3

4

5

6

3. Проверить систему охлаждения на герметичность и

+

+

-

-

-

состояние прокладок паровоздушного клапана пробки

радиатора.

4. Очистить от грязи и продуктов коррозии поверхно-

+

+

-

-

Компрессор, шланг, щетка металличе-

сти радиатора, расширительного бачка, водяного насо-

ская, кисть волосяная, смазка ПВК,

са, трубопроводов системы охлаждения, при необходи-

шкурка шлифовальная, эмаль МС-17,

мости, провести полную или частичную окраску*.

НЦ-1200, ветошь

5. Очистить детали топливных фильтров от продуктов

+

+

-

-

Компрессор, шланг, противень, кисть

коррозии и смолистых отложений.

волосяная, ключи гаечные, шкурка

шлифовальная, неэтилированный бен-

зин, эмаль МС-17, НЦ-273, ветошь

6. Пустить и прогреть двигатель; совершить пробег

+

+

-

-

-

машины на 0,3 - 0,5 км для нанесения пленки масла на

поверхностях деталей внутри всех агрегатов и поста-

вить снегоболотоход на место хранения.

Работы, выполняемые на месте хранения

8. Разъединить гусеницы, заменить негодные звенья и

+

+

+

+

Приспособление для выпрессовки

пальцы, окрасить свободные ветви гусениц эмалью МС-

пальцев, кувалда, ключ разводной,

17, а обрезиненную беговую дорожку - лаком ПФ-283 с

эмаль МС-17, лак ПФ-283, пудра ПАК-

пудрой ПАК-4.

4

Поставить машину против лежней так, чтобы при

окончательной ее установке верхняя ветвь гусеницы

встала на лежни

9. Слить масло из ступиц направляющих колес и опор-

+

+

-

-

Противень

ных катков.

____________

* В дальнейшем по тексту таблицы «окраситьª.

1

2

3

4

5

6

10. Снять по одному катку с каждой стороны машины,

+

+

-

-

Домкрат гидравлический, ключи га-

осмотреть ступицы, подшипники, торцовые и лабирин-

ечные, плоскогубцы, отвертка, ветошь

товые уплотнения. При наличии коррозии на деталях

снять поочередно все катки, очистить от продуктов кор-

розии, изношенные или поврежденные детали уплотни-

телей заменить новыми, установить катки на место.

Операцию проводить только при обнаружении под-

текания масла

11. Заправить ступицы катков и направляющих колес

+

+

-

-

Маслораздаточный бак, ключи гаеч-

рабоче-консервационным маслом (путем добавления к

ные, рабочее-консервационное транс-

трансмиссионному маслу присадки Акор-1 в соотноше-

миссионное масло, ветошь

нии 9:1).

12. Соединить гусеницы, установить машину на леж-

+

+

+

+

Кисть волосяная, компрессор, шланг,

ни; окрасить неокрашенные участки гусениц и беговых

эмаль МС-17, лак ПФ-283, пудра ПАК-

дорожек.

4

В хранилищах и под навесами с бетонным полом

снегоболотоходы могут устанавливаться без лежней

13. Очистить поверхности деталей механизма натяже-

-

+

-

-

Кисть волосяная, смазка ПВК, ветошь

ния гусениц и смазать консервационной смазкой.

14. Вымыть, протереть и окрасить резиновые бандажи

-

+

-

-

Кисть волосяная, пудра ПАК-4, лак

опорных катков и направляющих колес.

4С

15. Выполнить работы по консервации систем подог-

+

+

-

-

Кружка мерная, воронка, ключи гаеч-

рева двигателя и автономного отопителя: залить в бачок

ные, бензин с присадкой Акор-1, смаз-

подогревателя 200-300 мл бензина, содержащего 2%

ка ПВК, ткань ТТ, замазка ЗЗК-3у, ве-

присадки Акор-1, пустить подогреватель и работать до

тошь

израсходования топлива в топливной системе подогре-

вателя; вывернуть свечу накаливания и смазать спираль

консервационной смазкой; установить свечу на место;

загерметизировать колпак воздухозаборника независи-

мого отопителя.

16. Закрыть краны переключения баков.

+

+

-

-

1

2

3

4

5

6

17. Трос тяги останова двигателя извлечь из оплетки,

+

+

-

-

Ключи гаечные, отвертка, пассатижи,

очистить от коррозии, смазать моторным рабоче-

масленка для жидкой смазки, моторное

консервационным маслом и поставить на место.

рабоче-консервационное масло, ветошь

18. Загерметизировать заливные горловины радиатора

+

+

-

-

Смазка ПВК, ткань ТТ, замазка ЗЗК-

и расширительного бачка.

3у.

19. Выполнить работы по герметизации воздушного

+

+

+

+

Ножницы, ткань ТТ, замазка ЗЗК-3у,

фильтра, выхлопной трубы, отверстия под маслоизме-

шкурка шлифовальная.

рительный стержень, маслозаливных горловин, сапуна.

20. Снять ремни приводов вентилятора, редуктора вен-

-

+

-

-

Кисть, эмаль МС-17, лак 4С, пудра

тилятора и генератора; очистить ремни, очистить по-

ПАК-4.

верхности всех шкивов и окрасить; установить привод-

ные ремни на место, но не подтягивать.

21. Протереть и осмотреть дюритовые шланги; очи-

+

+

+

+

Отвертка, смазка ПВК, ветошь, кисть,

стить поверхности стяжных хомутов от продуктов кор-

эмаль МС-17.

розии и окрасить; резьбовую часть стяжных болтов хо-

мутов смазать консервационной смазкой

Шланги, имеющие расслоения с торцов, вздутия и

трещины (более 1 мм), заменить.

22. Осмотреть электропровода, при необходимости,

+

+

+

+

Кисть волосяная, отвертка, плоско-

удалить с их изоляции и оплетки нефтепродукты; про-

губцы, электропровода, лента изоляци-

верить затяжку всех зажимов электропроводки и по-

онная, неэтилированный бензин, лак

крыть их поверхность лаком БТ-577; очистить штеп-

БТ-577, ветошь.

сельные разъемы.

Поврежденные участки оплетки пучков и изоляции

отремонтировать наложением ленты, негодные про-

вода заменить исправными.

1

2

3

4

5

6

23. Осмотреть наружные поверхности двигателя, при-

+

+

-

-

-

боров систем питания, охлаждения, смазки, подогрева;

очистить их от продуктов коррозии и окрасить, неокра-

шенные поверхности смазать консервационной смазкой;

очистить днище снегоболотохода от коррозии и окра-

сить.

24. Снять аккумуляторные батареи, очистить их от гря-

+

+

-

-

Тележка для перевозки аккумулятор-

зи, протереть и отправить на проверку, обслуживание и

ных батарей, кисть волосяная, ключи

хранение; проверить затяжку всех зажимов проводов,

гаечные, рабоче-консервационное мас-

при необходимости, очистить от продуктов коррозии;

ло, бумага крепированная КВ-22.

выводы подключений батарей смазать рабоче-

консервационным маслом и обвернуть крепированной

бумагой.

25. Проверить состояние осветительных, светосиг-

+

+

-

-

Кисть волосяная, отвертка, пассатижи,

нальных приборов, снять наружные ободки и рассеива-

ключи гаечные, ножницы, эмаль МС-

тели фонарей, очистить их поверхности от пыли, грязи

17, шкурка шлифовальная, ветошь, ра-

и продуктов коррозии; рассеиватели фонарей промыть

боче-консервационное масло, ткань ТТ.

водой с обеих сторон и протереть насухо.

Оптические элементы фар без надобности не разби-

рать; при заметных повреждениях зеркальной по-

верхности оптические элементы заменить новыми;

рассеиватели фар и задние фонари закрывать чех-

лами при хранении в условиях Ж и ОЖ, если снего-

болотоходы не укрываются брезентами.

Заменить неисправные рассеиватели и резиновые

(пробковые) уплотнительные прокладки на всех освети-

тельных приборах исправными.

При необходимости подкрасить внутренние и наруж-

ные поверхности корпусов приборов и наружных обод-

ков; резьбовую часть крепежных и регулировочных

винтов смазать рабоче-консервационным маслом.

Рассеиватели фар закрыть чехлами из плотной ткани.

1

2

3

4

5

6

26. Слить топливо из топливных баков и загерметизи-

+

+

-

-

Ключи гаечные, ветошь

ровать горловины.

27. Прочистить и загерметизировать сапуны агрегатов

+

+

-

-

Отвертка, замазка ЗЗК-3у, ткань ТТ,

трансмиссии.

ветошь.

28. Осмотреть наружные поверхности агрегатов

+

+

-

-

Компрессор, шланг, краскораспыли-

трансмиссии и топливных баков; очистить от продуктов

тель, эмаль НЦ-1200, МС-17 и НЦ-273,

коррозии и окрасить.

ветошь.

29. Удалить воду из приспособления для обмыва вет-

+

+

+

+

Насос для продувки топливопроводов,

ровых стекол; приспособление промыть, систему про-

шланг, ветошь, замазка ЗЗК-3у.

дуть воздухом; загерметизировать жиклеры замазкой

ЗЗК-3у.

Систему продувают ручным насосом для продувки

топливопроводов.

30. Закрыть пробки днища, крышки люков моторного

+

+

+

+

Ключи гаечные, ключ квадратный 10

и трансмиссионного отделений.

мм.

31. Очистить от грязи, вымыть, просушить и припуд-

+

+

+

+

Компрессор, шланг, краскораспыли-

рить тальком коврики пола кабины; свернуть и уложить

тель, щетка металлическая, эмаль НЦ-

коврики на сиденье; рычаги и педали управления очи-

1200, МС-17, уайт-спирит, ветошь,

стить и окрасить; пол кабины очистить от грязи, про-

тальк.

дуктов коррозии и окрасить.

При кратковременном хранении коврики уклады-

ваются на место.

32. Смазать трансмиссионным рабоче-

+

+

+

+

Масленка для жидкой смазки, рабоче-

консервационным маслом петли и замки люков кабины,

консервационное масло, ветошь.

люков и дверей, кузова, выступающие части резьбовых

соединений.

33. Смазать рабоче-консервационным маслом откры-

+

+

-

-

Шприц для жидкой смазки, рабоче-

тые части штоков амортизаторов.

консервационное масло, ветошь.

34. Проверить ЗИП, очистить, смазать рабочие поверх-

+

+

+

+

Кисть волосяная, лопатка деревянная

ности, а нерабочие поверхности окрасить, уложить ЗИП

(шпатель), эмаль МС-17, уайт-спирит,

на место.

шкурка шлифовальная, ветошь.

35. Снять щетки стеклоочистителей, зеркало заднего

+

+

+

+

вида и уложить в кабину.

1

2

3

4

5

6

36. Опломбировать люки и двери кабины, люки транс-

-

+

-

+

-

миссии и моторного отделения, а также дверь кузова.

37. Снегоболотоход укрыть брезентом.

-

+

-

+

-

При отсутствии укрывочного брезента допускается

снегоболотоход не укрывать

Примечание. 1. При подготовке к хранению снегоболотоходов, полученных с завода-изготовителя и ремонтных предприятий выполнить

ТО-1 и все операции, кроме № 1, 3, 4 ,5, 10 и 28.

2. При подготовке снегоболотоходов к транспортированию в очень жестких условиях сроком 15 - 30 суток выполнить работы под-

готовки к хранению в объеме операциий № № 6, 18 (при необходимости), 29, 30, 32, 35, 36, 38, а при транспортировании сроком бо-

лее 30 суток дополнительно ТО-1.

23.2 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС СНЯТИЯ

СНЕГОБОЛОТОХОДОВ С ДЛИТЕЛЬНОГО ХРАНЕНИЯ

Номер и содержание операции

Примечание

1

2

3

1. Снять со снегоболотохода укрывочный брезент.

2

2. Распломбировать двери и люки кабины, люки трансмиссии и моторного отделения, а также дверь ку-

2

зова.

3. Установить и закрепить аккумуляторные батареи, удалить смазку с полюсных выводов и наконечни-

2

ков проводов, присоединить провода.

4. Разгерметизировать выхлопную трубу, воздушный фильтр, маслозаливную горловину, сапун двигате-

1

ля, трубку маслоизмерительного стержня, генератор, пусковой подогреватель, топливные баки и др.

5. Заправить топливом топливные баки и бачок пускового подогревателя.

1

6. Произвести прогрев двигателя пусковым подогревателем до температуры охлаждающей жидкости 50-

Выполняется при темпера-

60º С (в период работы подогревателя водитель выполняет операции № 7, 8, 9).

туре ниже 5º С

7. Проверить уровень жидкости в приводе выключения сцепления.

1

В зимний период выпол-

нять одновременно с опе-

рацией № 6

8. Установить щетки стеклоочистителей, зеркало заднего вида.

1

То же

9. Проверить уровень масла в двигателе. Провернуть коленчатый вал двигателя на 2-3 оборота, прока-

Провертывание коленча-

чать топливо ручным топливоподкачивающим насосом.

того вала выполняется с

помощью специального

ключа. В зимний период

выполнять одновременно с

операцией № 6

10. Пустить двигатель, прогреть и проверить его работу на различных режимах, проверить работу кон-

1

трольно-измерительных приборов, приборов освещения, звуковой и световой сигнализации.

11. Снять наклейки (чехлы) с рассеивателей фар и задних фонарей.

1

Рис. 26.1 Схема размещения подшипников

Приложение 2

МАССА ОСНОВНЫХ АГРЕГАТОВ И УЗЛОВ, кг

Двигатель с оборудованием в сборе (без коробки передач)

500

Коробка передач в сборе

75

Механизм поворота

170

Бортовая передача в сборе

75

Ведущее колесо

32

Опорный каток

38

Направляющее колесо

26

Звено гусеницы

3,6

Аккумуляторная батарея

- без электролита

18

– с электролитом

25

195

Приложение 3

ПЕРЕЧЕНЬ ИЗДЕЛИЙ, СОДЕРЖАЩИХ ДРАГОЦЕННЫЕ МЕТАЛЛЫ

Наименование

Масса в 1 шт., г

Тип

изделия

Платина

Золото

Серебро

Регулятор напряжения

2712.3702

-

0,03379

0,00007827

Прерыватель указате-

РС951А

-

0,0053165

0,2636714

лей поворота

Кнопочный выключа-

11.3704-01

-

-

0,2994

тель сигнала

Стеклоочиститель

1812.5205

-

-

0,64

Электродвигатель

МЭ247А

0,0192

-

0,01087

отопителей

Предохранитель

ПР2-Б

-

-

0,21

Датчик указателя тем-

ТМ100В-0

-

-

0,01

пературы

Датчик

аварийного

ММ 111В

-

-

0,03

давления масла

Датчик контрольной

ТМ111-03

-

-

0,1485

лампы перегрева ох-

лаждающей жидкости

Датчик указателя дав-

ММ358

-

-

0,02

ления масла

Приложение 4

ЗАПРАВОЧНЫЕ ОБЪЕМЫ СИСТЕМ И АГРЕГАТОВ

СНЕГОБОЛОТОХОДА (В ЛИТРАХ)

1.

Топливные баки (4 шт. по 92,5 л)

370

2.

Система охлаждения (с радиатором, подогревателем и

25,0

отопителями)

3.

Система смазки двигателя

12,6

4.

Картер коробки передач

6,0

5.

Картер главной и дополнительной передачи

3,0

6.

Картеры бортовых передач (два)

1,3 каждый

7.

Ступицы опорных катков (двенадцать)

0,16 каждая

8.

Ступицы направляющих колес (две)

0,25 каждая

9.

Амортизаторы (четыре)

0,36 каждый

10. Картер редуктора привода вентилятора

0,18

11. Гидравлический привод сцепления

0,24

12. Топливный бачок пускового подогревателя

2

13. Бачок стеклоомывателя

2

196

Приложение 5

ПЕРЕЧЕНЬ МАНЖЕТ, ПРИМЕНЯЕМЫХ В АГРЕГАТАХ И

УЗЛАХ СНЕГОБОЛОТОХОДА

Кол-во на

Наименование манжеты

№ манжеты

машину

Манжета вала редуктора привода вентилятора и

20-2401034-Б

3

карданного вала привода вентилятора

Манжета ведущего барабана фрикциона

1,2-1,5х72-2

2

(25 3131 2195)

Манжета первичного вала коробки передач

309827-П

1

Манжета вала ведущей шестерни бортовой пе-

69-3103038

4

редачи

Манжета первичного вала дополнительной пе-

51-2402052-А

1

редачи

Манжета вторичного вала коробки передач

51-1701210-А

1

Манжета вала ведомой шестерни бортовой пе-

71-2607040-01

2

редачи

Манжета ведомого вала главной передачи

2,2-65х90-1

2

(25 3131 1511)

Манжета коленчатого вала передняя

240-1002055

1

Манжета коленчатого вала задняя

240-1002305

1

Манжета водяного насоса двигателя

240-1307038-Б

1

Приложение 6

ПЕРЕЧЕНЬ ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ СНЕГОБОЛОТОХОДА

ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ

Кол-во

№

Обозначение

Наименование узла, детали

на ма-

п/п

(№ детали)

шину

1

2

3

4

1.

Двигатель со сцеплением и коробкой

34039-1000250

1

передач

2.

Котел пускового подогревателя

34036-1015009-01

1

3.

Топливный бачок пускового подогре-

53А-1015450

1

вателя

4.

Фильтр тонкой очистки топлива

ФТ020-1117010

1

5.

Масляный фильтр с ЖМТ

245-1017010-В1

1

ЖМТ

245-1017005-А

1

6.

Масляный фильтр

ФМ009-1012005

1

7.

Бак топливный

34039-1101010-50

4

197

1

2

3

4

8.

Элемент фильтрующий воздухоочи-

4301-1109013-10

1

стителя

9.

Выхлопная труба

34039-1203177

1

10.

Радиатор системы охлаждения

ЛР33104-1301010

1

11.

Комплект ремней привода вентилято-

ВК-13-1308019

1

ра

12.

Редуктор привода вентилятора

3403-1308300-50

1

13.

Вал привода редуктора

3403-1308370-50

1

14.

Комплект ремней привода редуктора

ВК-66-01-4201068

1

15.

Картер сцепления

33081-1601015

1

16.

Муфта выключения сцепления с вил-

4301-1601180

1

кой

17.

Главный цилиндр гидропривода сцеп-

34039-1602290

1

ления

18.

Рабочий цилиндр выключения сцеп-

4301-1602510

1

ления

19.

Коробка передач (без рычага пере-

33081-1700010

1

ключения передач)

20.

Ремень генератора

66-1308020

1

21.

Карданный вал трансмиссии

34039-2202010-60

1

22.

Лента тормозная с колодками

34039-2604010-50

8

23.

Полуось

71-2606018

2

24.

Муфта полуоси

47-2506012

2

25.

Чашка соединительной муфты

70-141705

4

26.

Барабан тормозной

34039-2603030-50

2

27.

Бортовой фрикцион

47-2503055

2

28.

Диск сцепления нажимной с кожухом

4301-1601090-20

1

29.

Диск сцепления ведомый

4301-1601130-01

1

30.

Амортизатор подвески

71-2905006

4

31.

Балансир первого и шестого катков

71-2946010

2

правый

32.

Балансир первого и шестого катков

71-2946011

2

левый

33.

Балансир средних катков

71-2946012

8

34.

Сальник оси балансира катков

71-2946044

12

35.

Обойма сальника оси балансира катка

71-2946030

12

36.

Вал торсионный катков

3403-2946036

12

37.

Балансир направляющего колеса пра-

34039-2948010

1

вый

38.

Балансир направляющего колеса ле-

34039-2948011

1

вый

39.

Сальник оси балансира направляюще-

71-2948124-01

2

го колеса

40.

Кольцо уплотнительное балансира

47-3204042-01

6

направляющего колеса

198

1

2

3

4

41.

Кольцо уплотнительное балансира

47-3203020-01

2

направляющего колеса

42.

Каток опорный

47-3204002-А

12

43.

Кольцо уплотнительное крышки сту-

47-3204042-01

12

пицы катка и шайбы уплотнительной

44.

Кольцо уплотнительное ступицы кат-

47-2805053-01

12

ка

45

Механизм поворота

34039-2600010-50

1

46.

Уплотнение фрикционное ступицы

47-3204030

12

катка и направляющего колеса

47.

Колесо направляющее

34039-3205003

2

48.

Кольцо уплотнительное крышки сту-

41-3224098

2

пицы направляющего колеса

49.

Кольцо уплотнительное шайбы уп-

47-3205042-01

2

лотнительной

50.

Кольцо уплотнительное ступицы на-

47-2805053-01

2

правляющего колеса

Для снегоболотоходов в комплектациях 34039-0000012/022/032,

имеющих гусеницы с резинометаллическим шарниром (РМШ)

51.

Бортовая передача с ведущим колесом

34036-2607010-10

1

правая

52.

Бортовая передача с ведущим колесом

34036-2607011-10

1

левая

53.

Ведущее колесо

73-3202010-50

2

54.

Гусеница

34039-3209002-10

2

55.

Звено гусеницы с резиной

73-3209004

184

56.

Палец с резиной

73-3209006-01

184

57.

Приспособление для выпрессовки паль-

73-3918200

1

цев гусеницы

Для снегоболотоходов в комплектациях 34039-0000013/023/033,

имеющих гусеницы с открытым шарниром (ОШ)

58.

Бортовая передача с ведущим колесом

34036-2607010

1

правая

59.

Бортовая передача с ведущим колесом

34036-2607011

1

левая

60.

Ведущее колесо

3403-3202010-50

2

61.

Гусеница правая

34039-3209002

1

62.

Гусеница левая

34039-3209003

1

63.

Звено гусеницы

71-3209005-02

184

64.

Палец звена гусеницы

71-3209006

184

65.

Кольцо пальца

34039-3209010

184

199

Приложение 7

ЗАРУБЕЖНЫЕ АНАЛОГИ ГОРЮЧЕСМАЗОЧНЫХ МАТЕРИАЛОВ И

ЭКСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ

Материалы российского

Зарубежные аналоги

производства

1

2

Топливо дизельное летнее (Л)

BS 2869 (Англия); ASTM-D-VV-F (США)

Топливо дизельное зимнее (З)

DEF 2402B (Англия);

975-68 SAE (США)

Топливо дизельное арктическое

SAE VV-F-800 (США)

(А)

Моторные масла (летом)

Shell Rotella TХ 30 (Англия)

HESSOL TURBO DIESEL SAE 15W-40API CF-

4 (всесезонное) (Германия)

Mobil Delvac ХHP SAE 15W-40 (Англия)

Shell Rotella SХ 30 (Англия)

British Petroleum Vanelus oil SAE 30 (Англия)

Esso Estor SDХ SAE 30 (США)

Моторные масла (зимой)

Shell Rotella TХ 20 W/20 (Англия)

Shell Rotella SХ 20 W/20 (Англия)

Mobil Delvac 1200 (США)

Mobil ND10 W/20 (США)

HESSOL TURBO DIESEL SAE 15W-40API CF-

4 (всесезонное) (Германия)

Трансмиссионные масла

API GL-4 SAE 80W-90

Смазка Литол-24

MIL-G-18709A; MIL-G-10924C;

Alvania, Shell (Англия); Unireх 3; Esso

Смазка Лита

SM-1C-4515A (Ford)

Солидол С или Ж

MIL-G-10924C; VWTL-738; M-G-10924C;

SMIC-74A (Ford)

Смазка № 158М (№ 158)

Nyco Grease 57; Alvania Grease2 (MoS2)

Смазка ЦИАТИМ-201

MIL-G-24139 DEF STAN 91-28;

MIL-G-16908 DTD 577

Амортизаторная жидкость АЖ-

VTL 9150-033; DEF STAN 91-44/1; OM-13

12Т

Тормозная жидкость «РОС-

SAEJ1703; FMVSS 116A;

«DOT-4ª

ДОТª

201

содержание      ..     2      3      4
