Каталог узлов и деталей боевой машины пехоты БМП-1 (1971 год) - часть 8

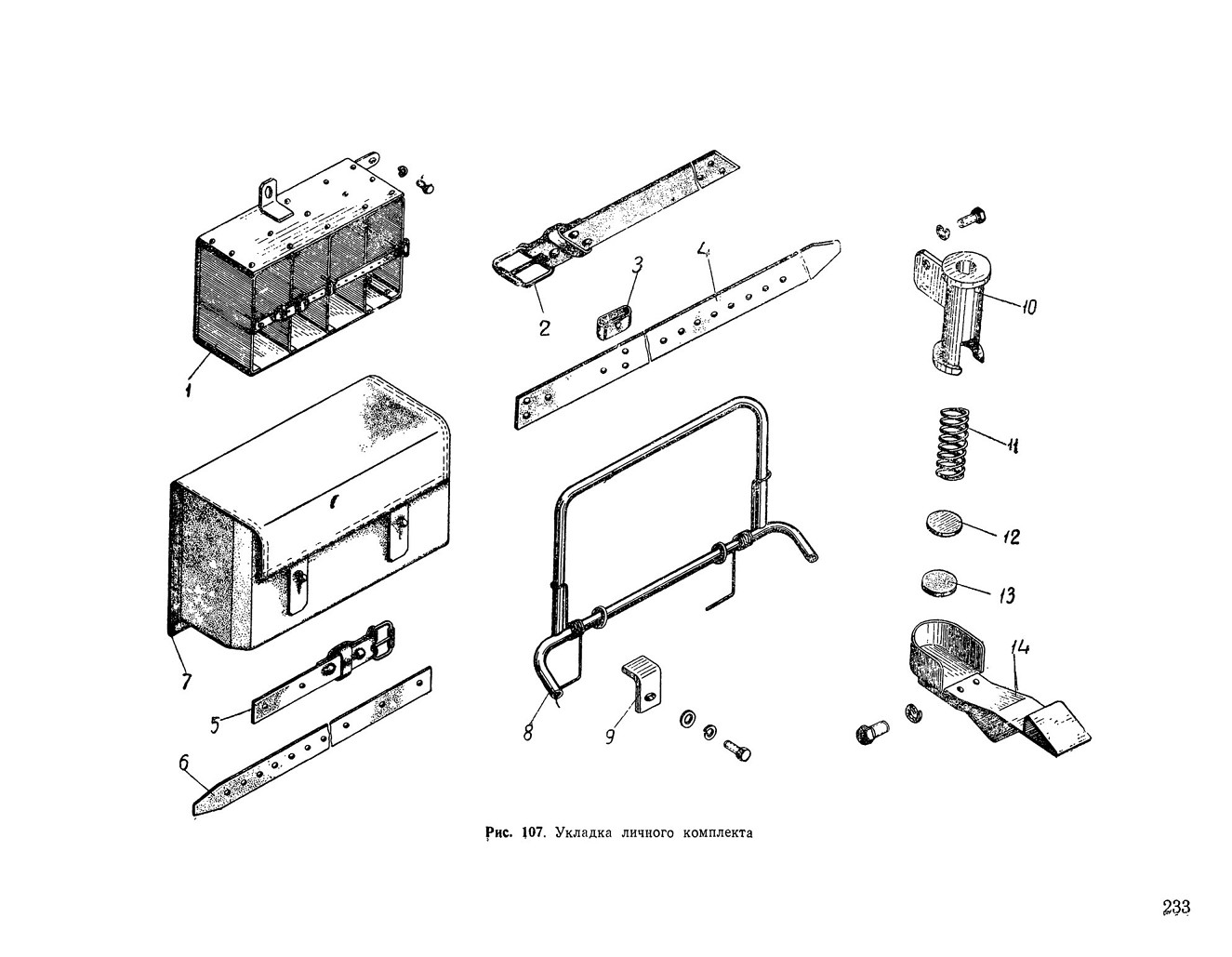

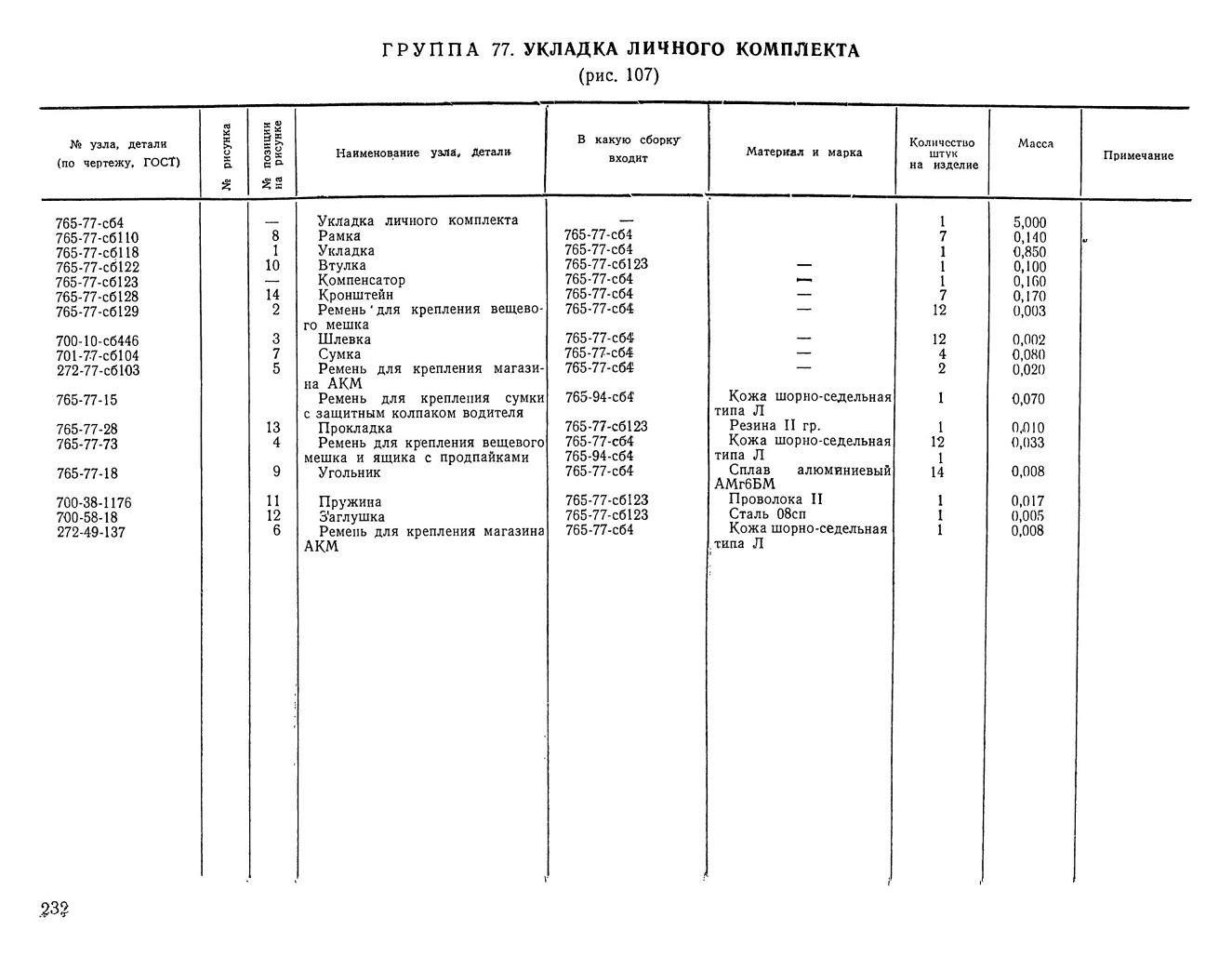

ГРУППА 77. УКЛАДКА ЛИЧНОГО КОМПЛЕКТА

(рис. 107)

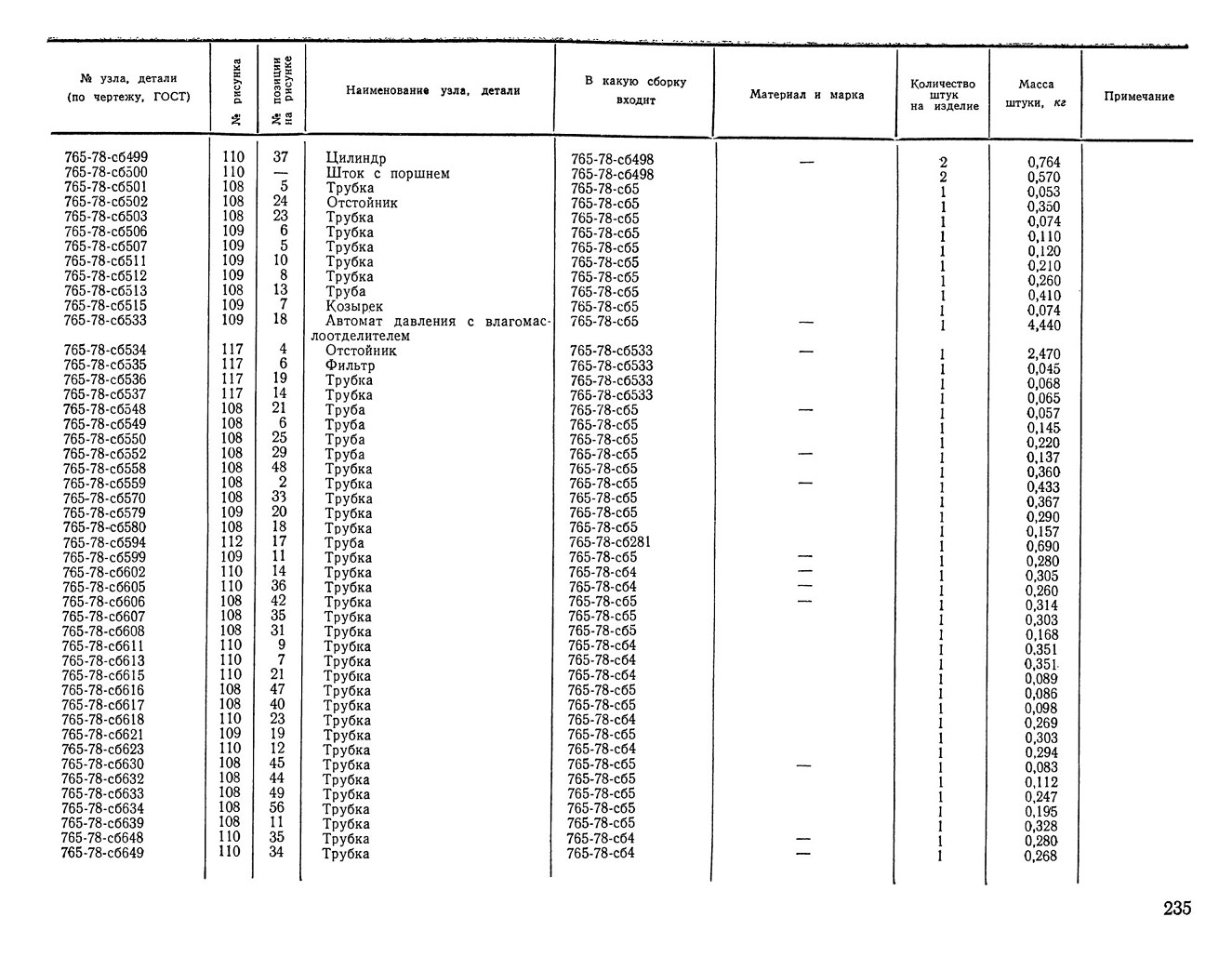

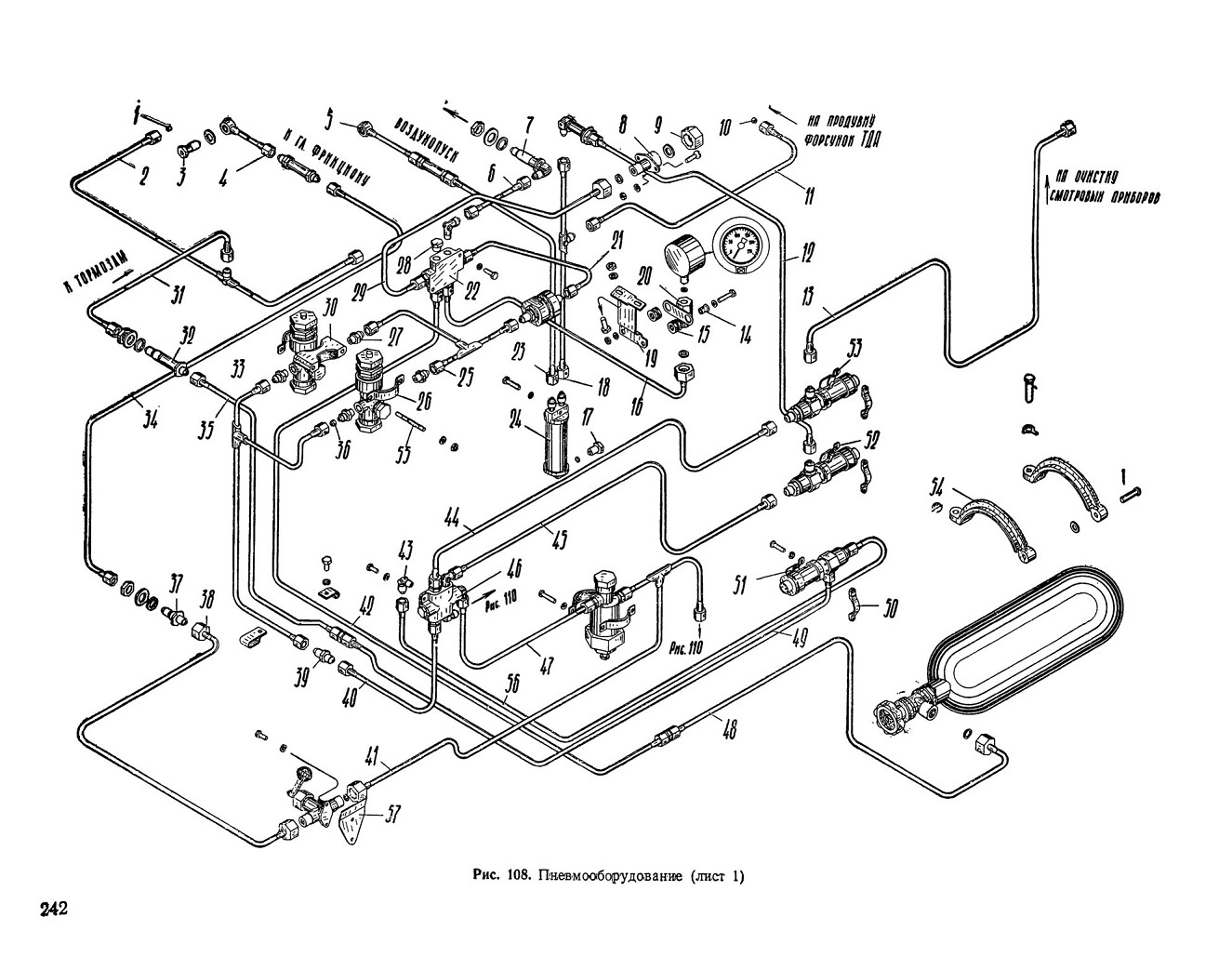

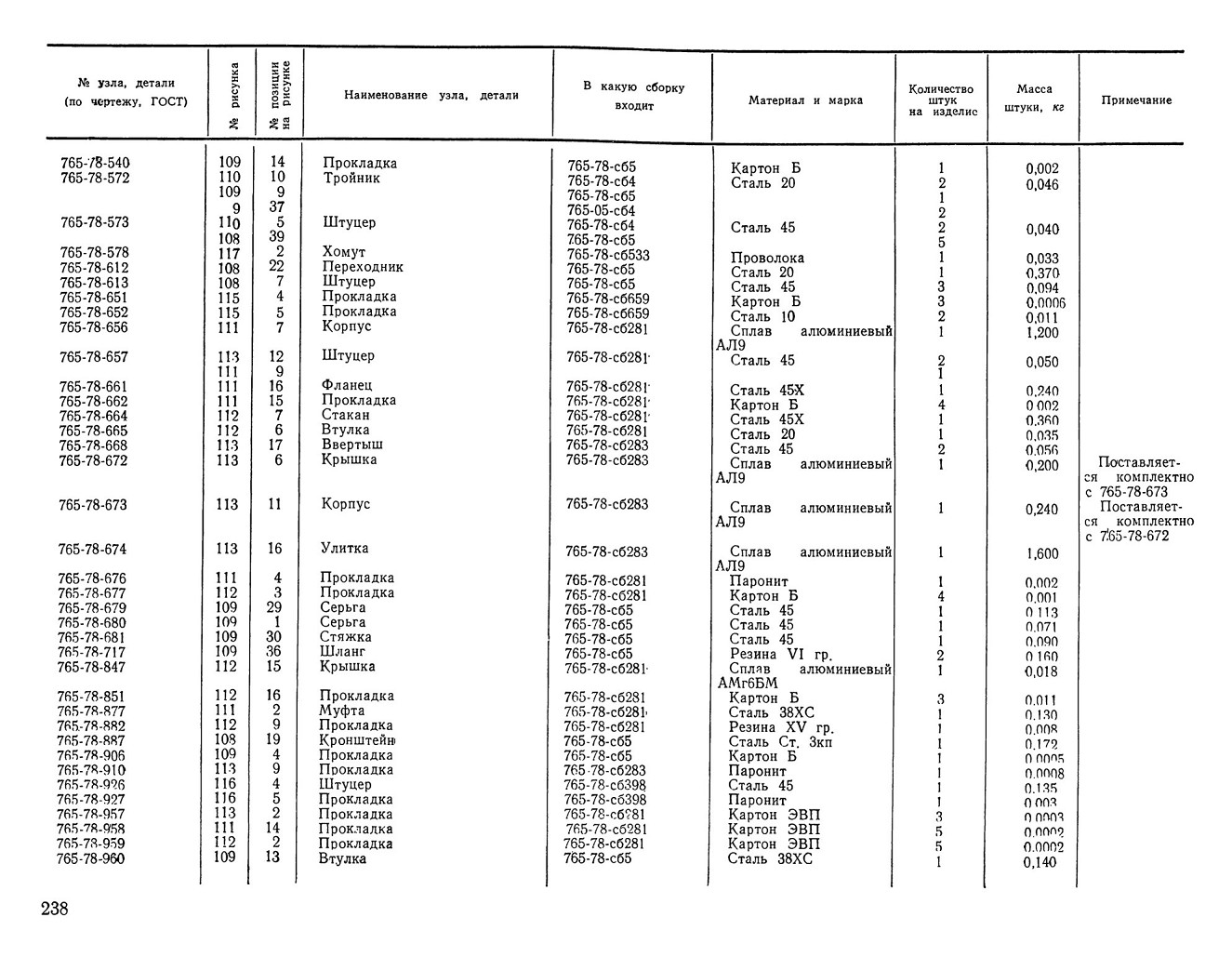

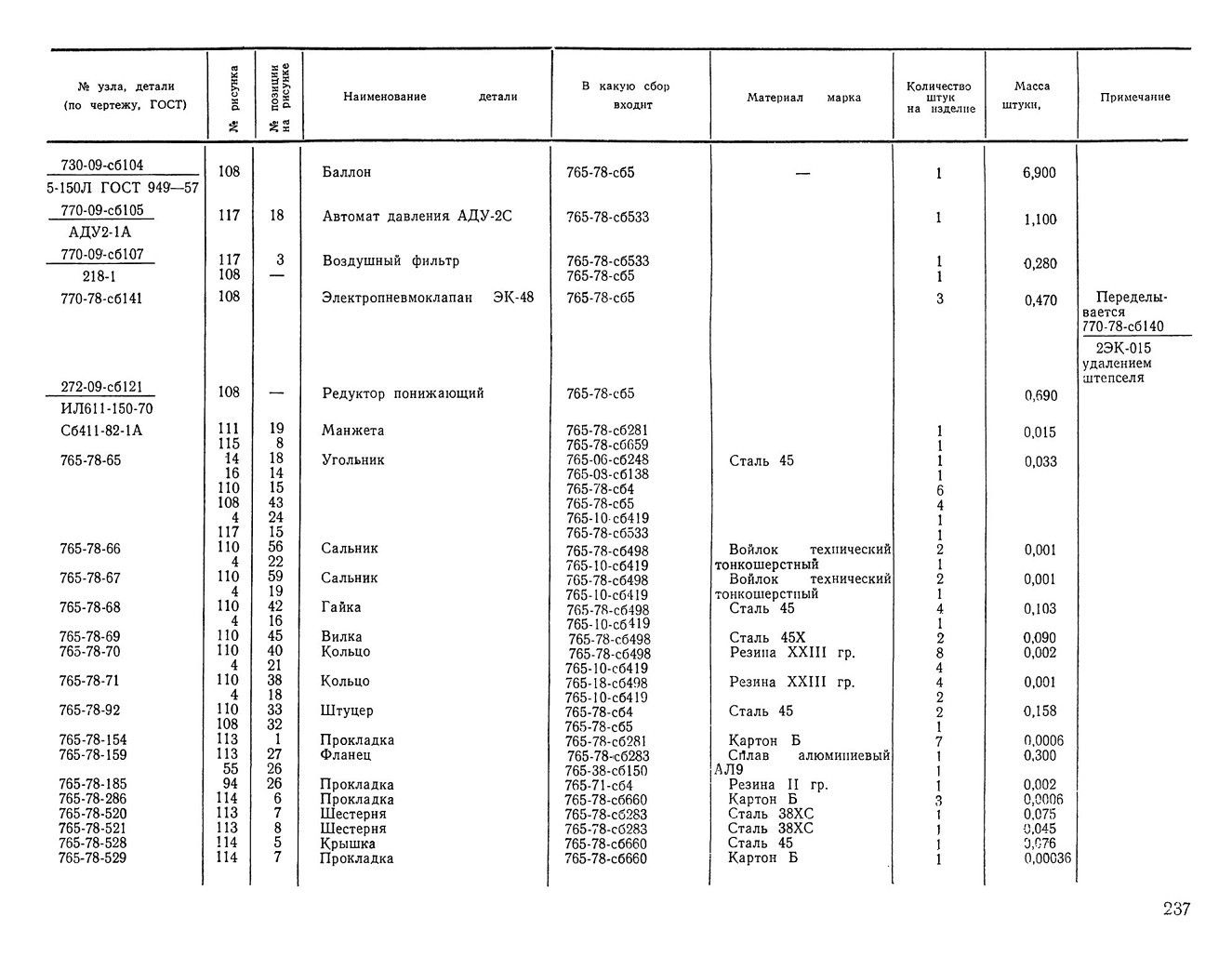

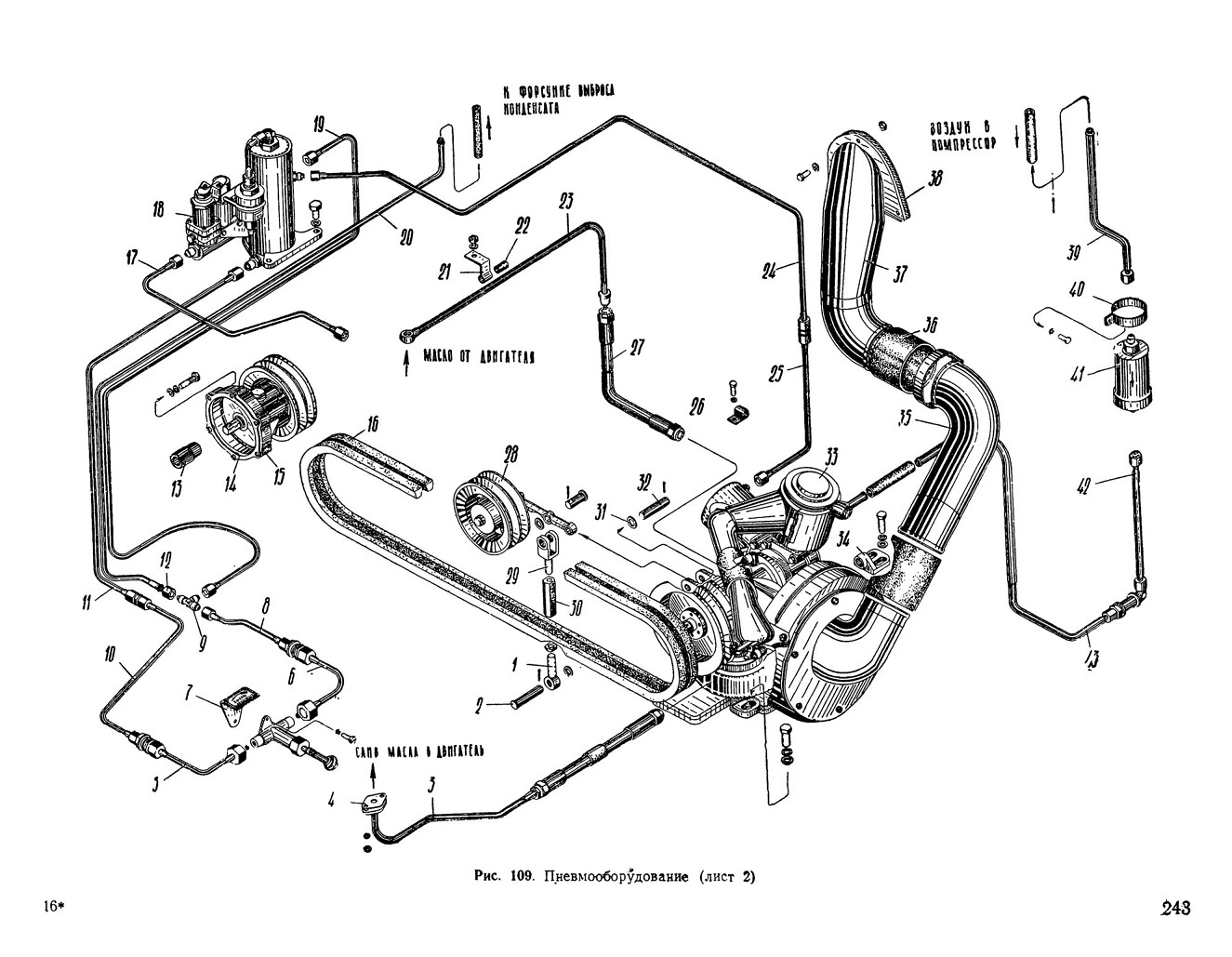

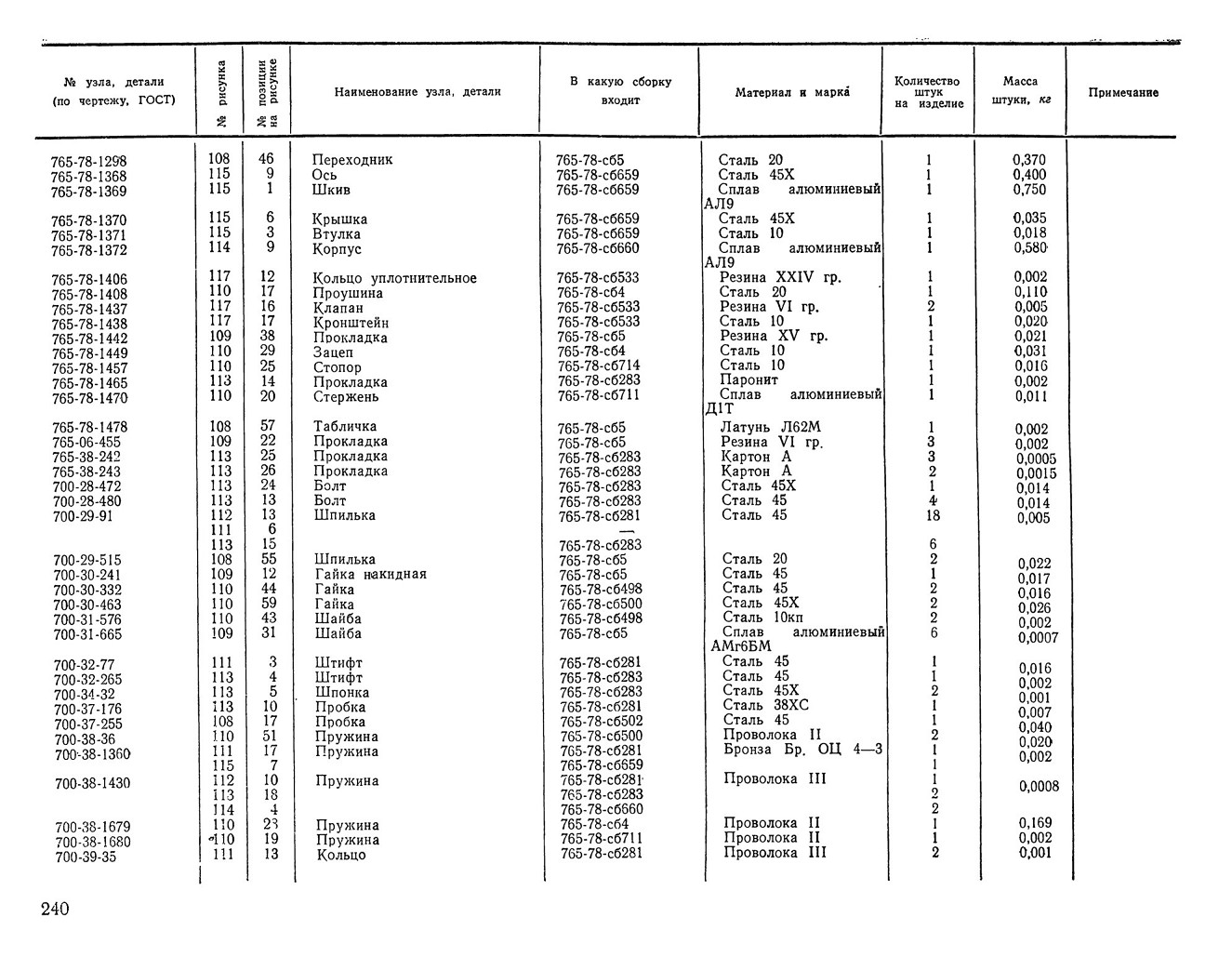

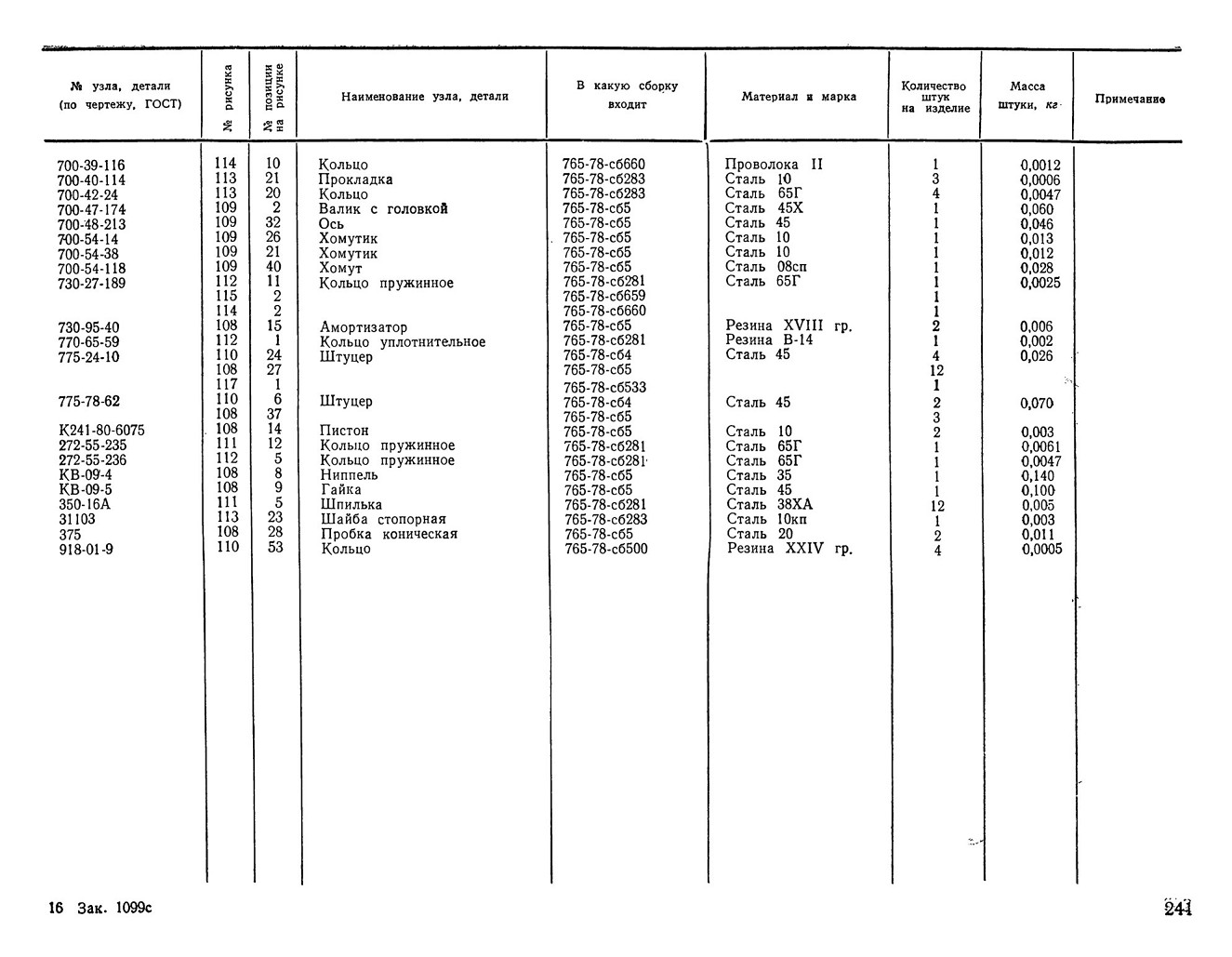

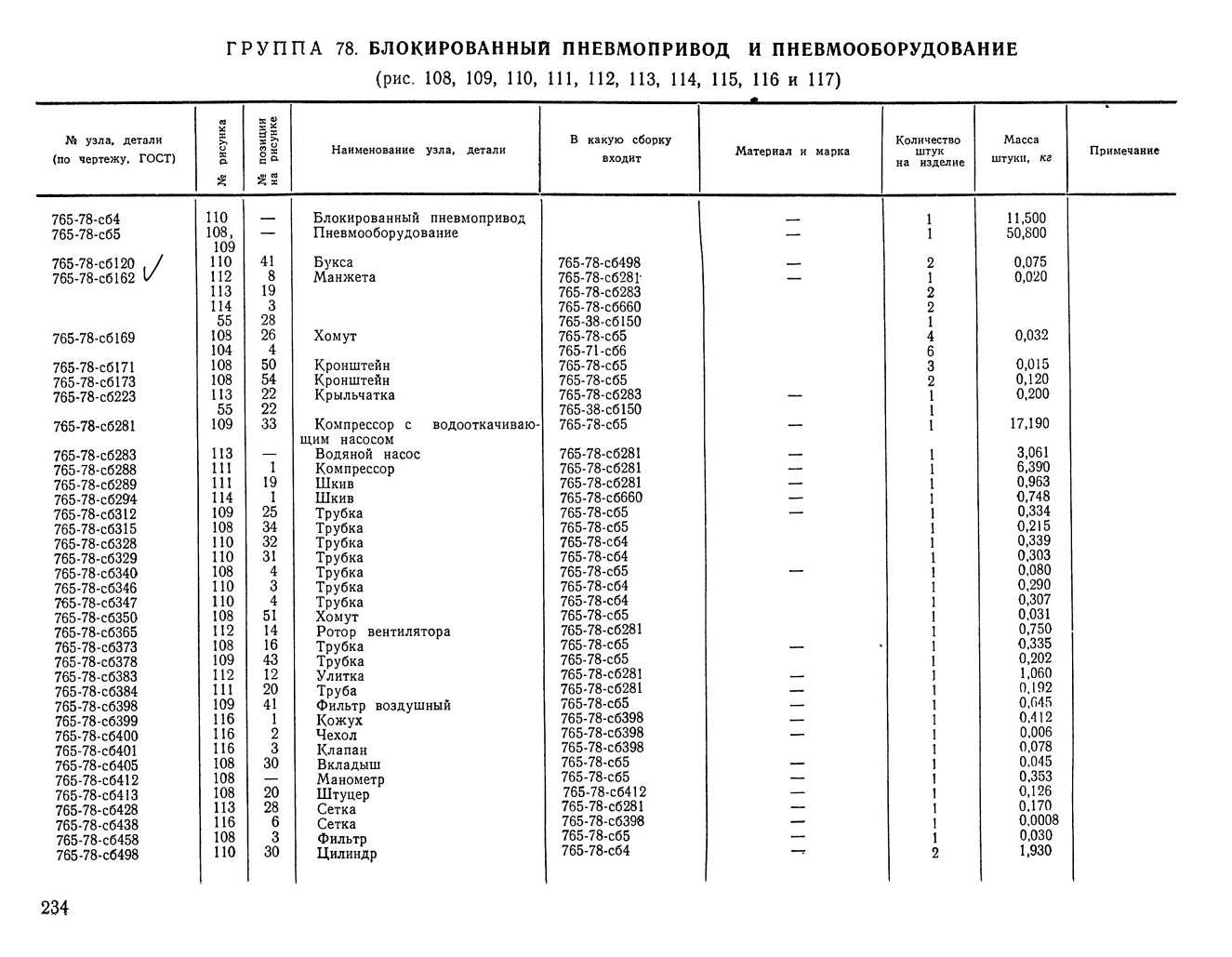

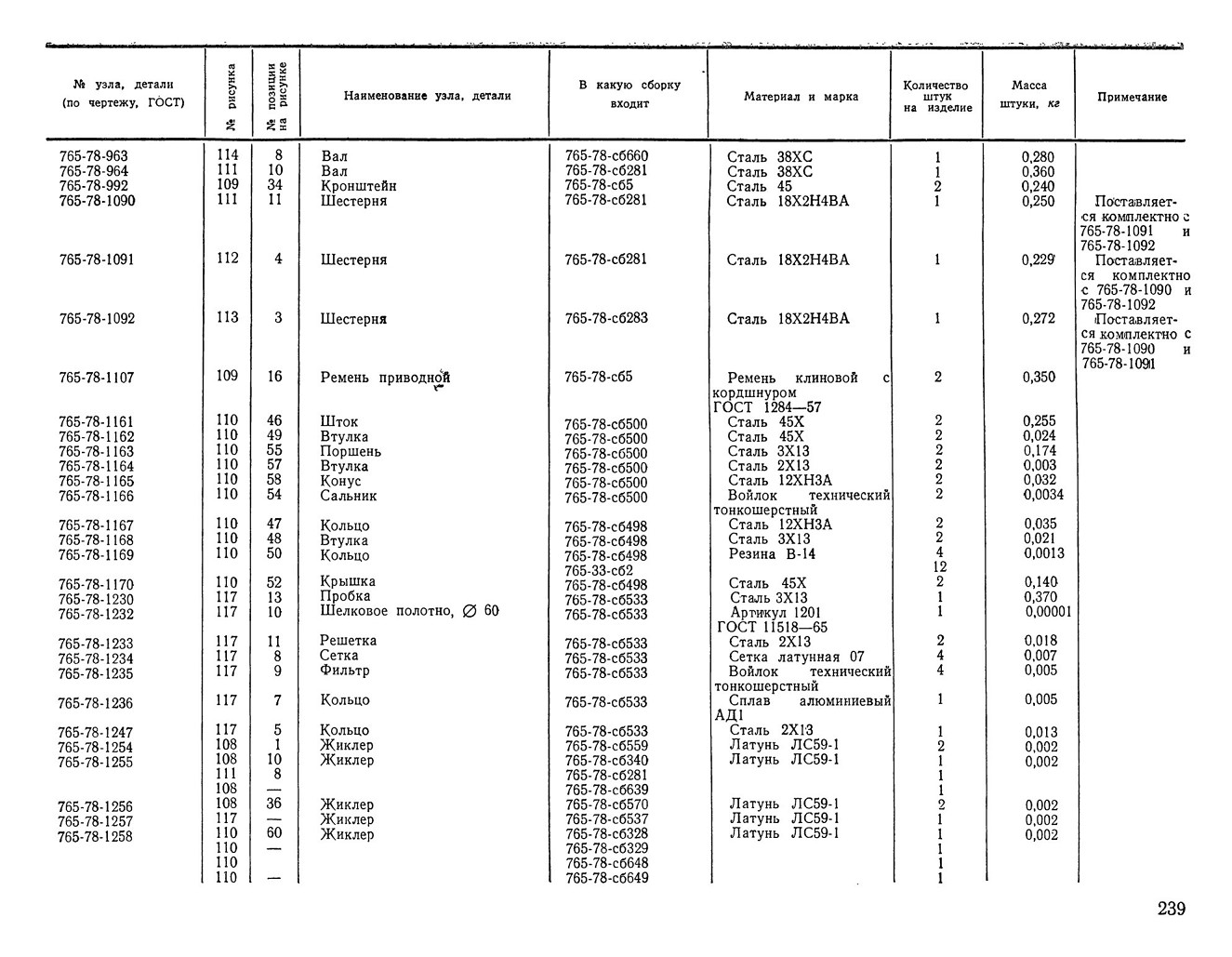

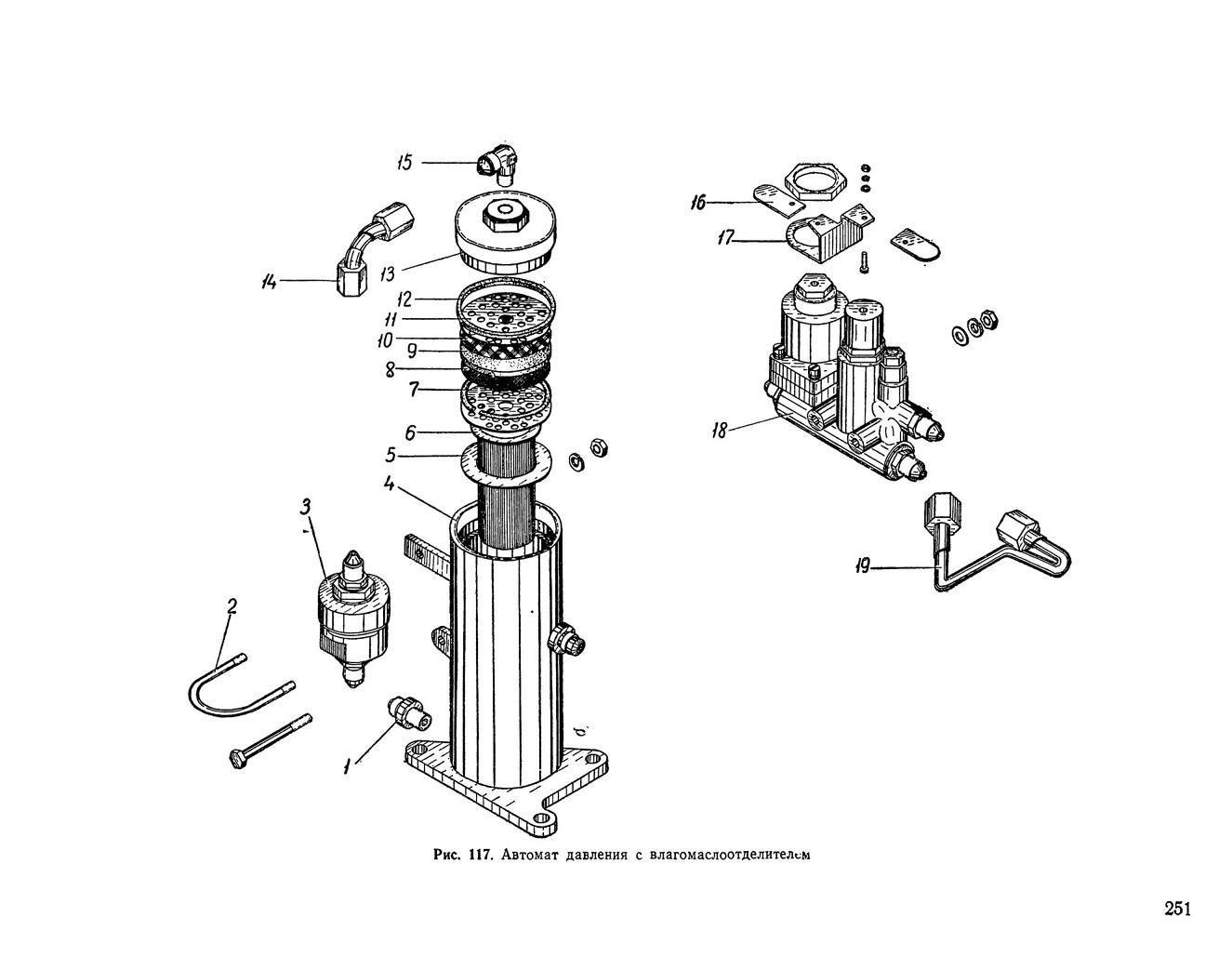

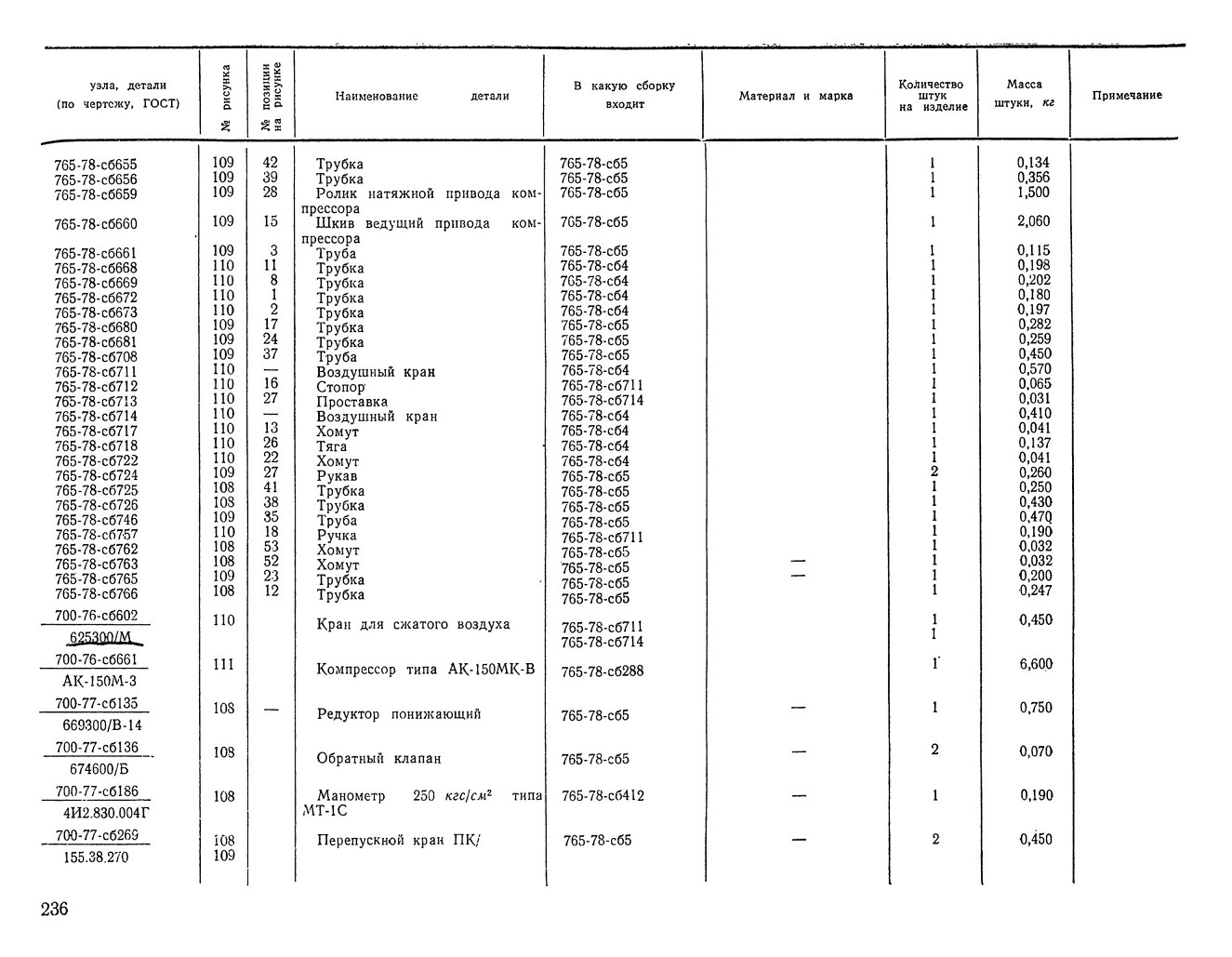

ГРУППА 78. БЛОКИРОВАННЫЙ ПНЕВМОПРИВОД и ПНЕВМООБОРУДОВАНИЕ

(рис. 108, 109, 110, 1 11, 112, 113, 114, 115, 116 и 117)

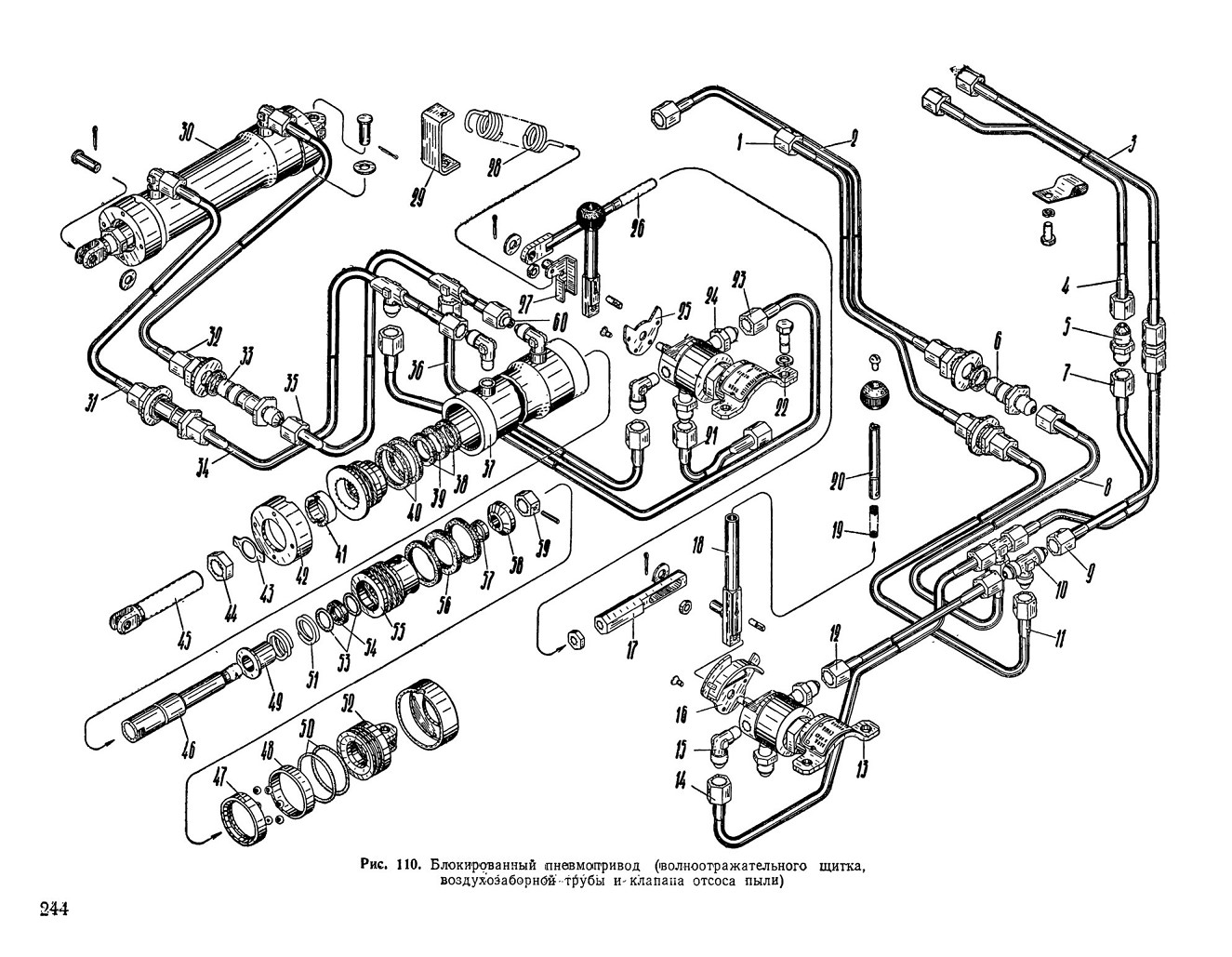

Рис. 110. Блокированный пневмопривод (волноотражательного щитка, воздухозаборной трубы и клапана отсоса пыли)

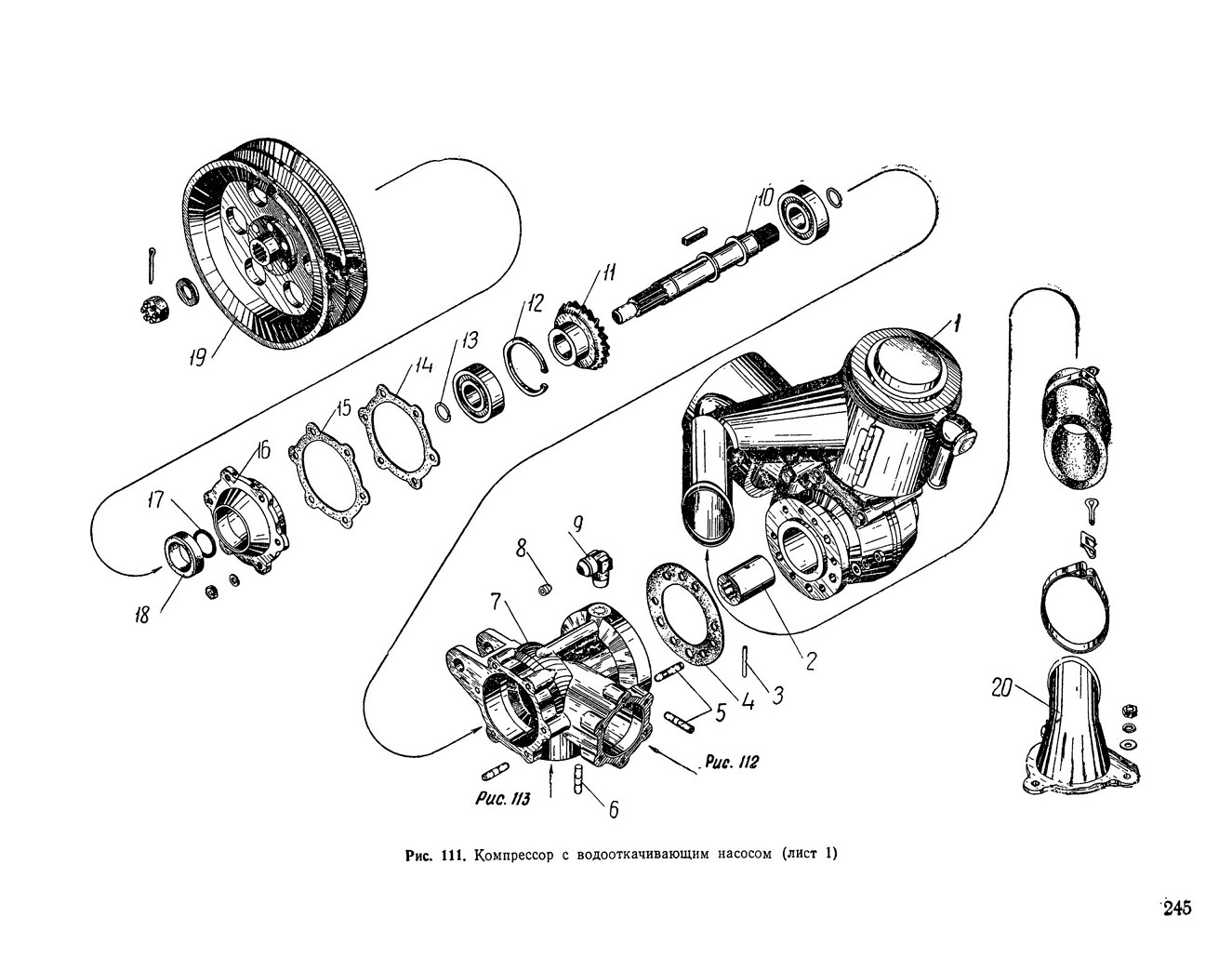

Рис. 111. Компрессор с водооткачивающим насосом (лист 1)

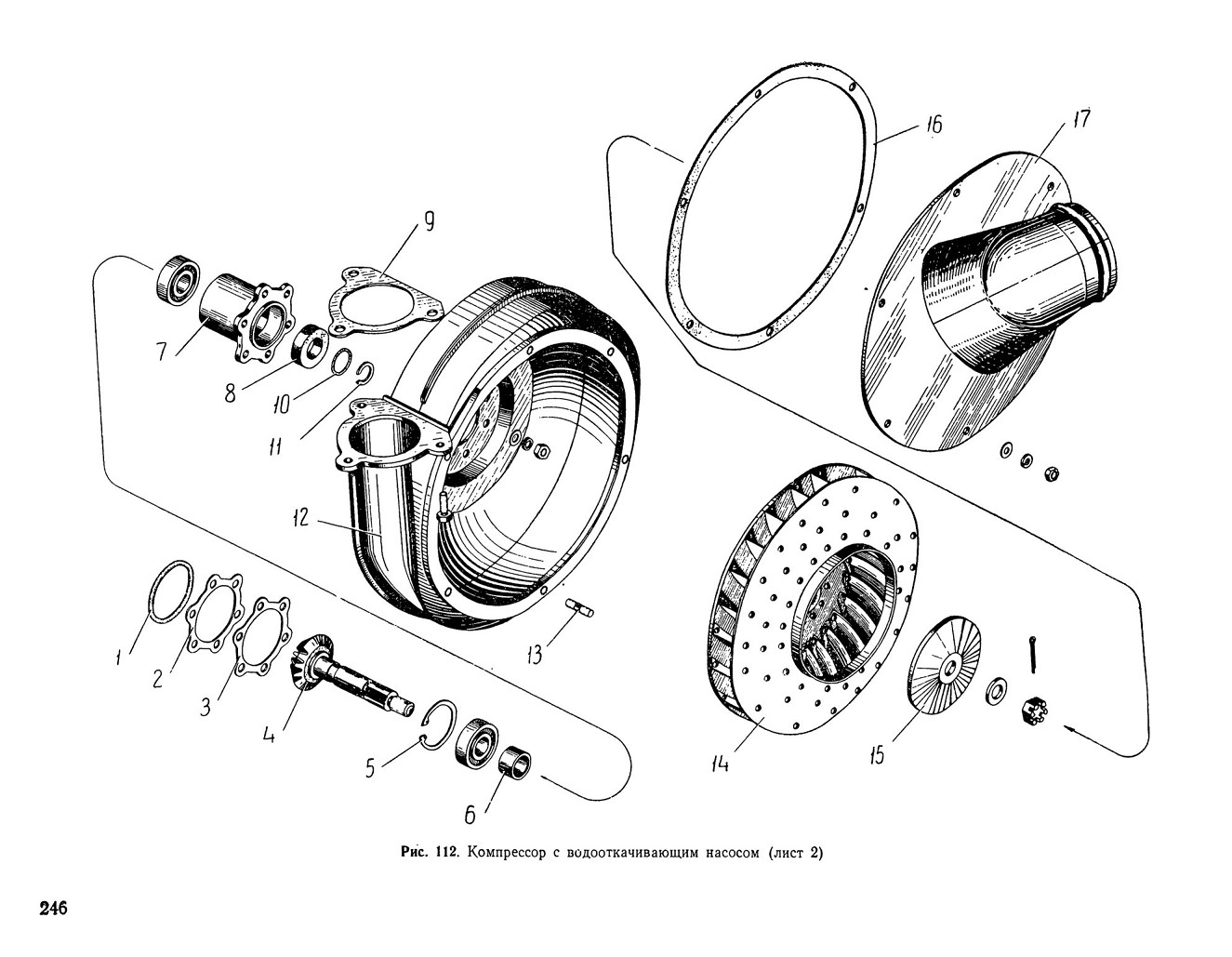

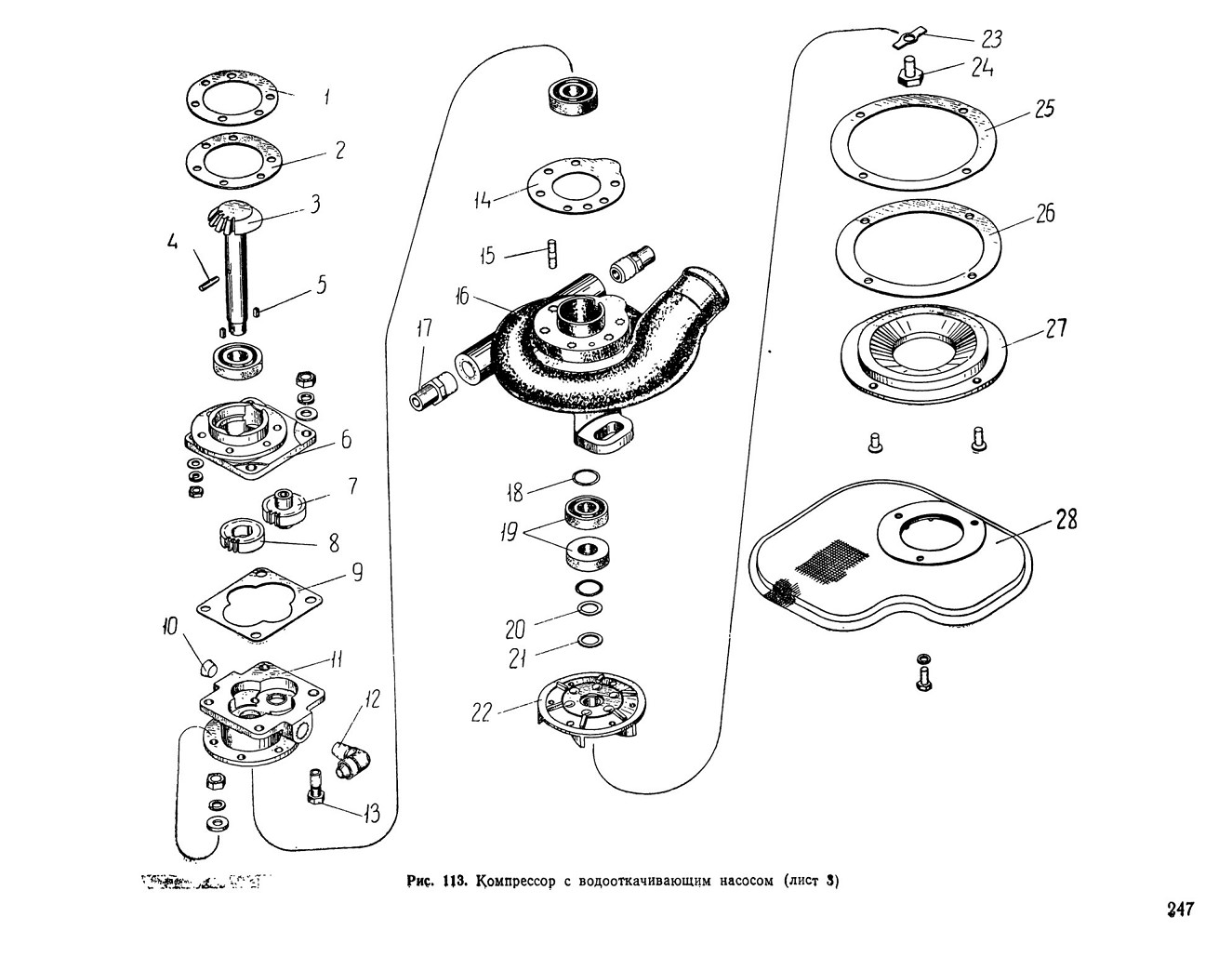

Рис. 113. Компрессор с водооткачивающим насосом (лист 3)

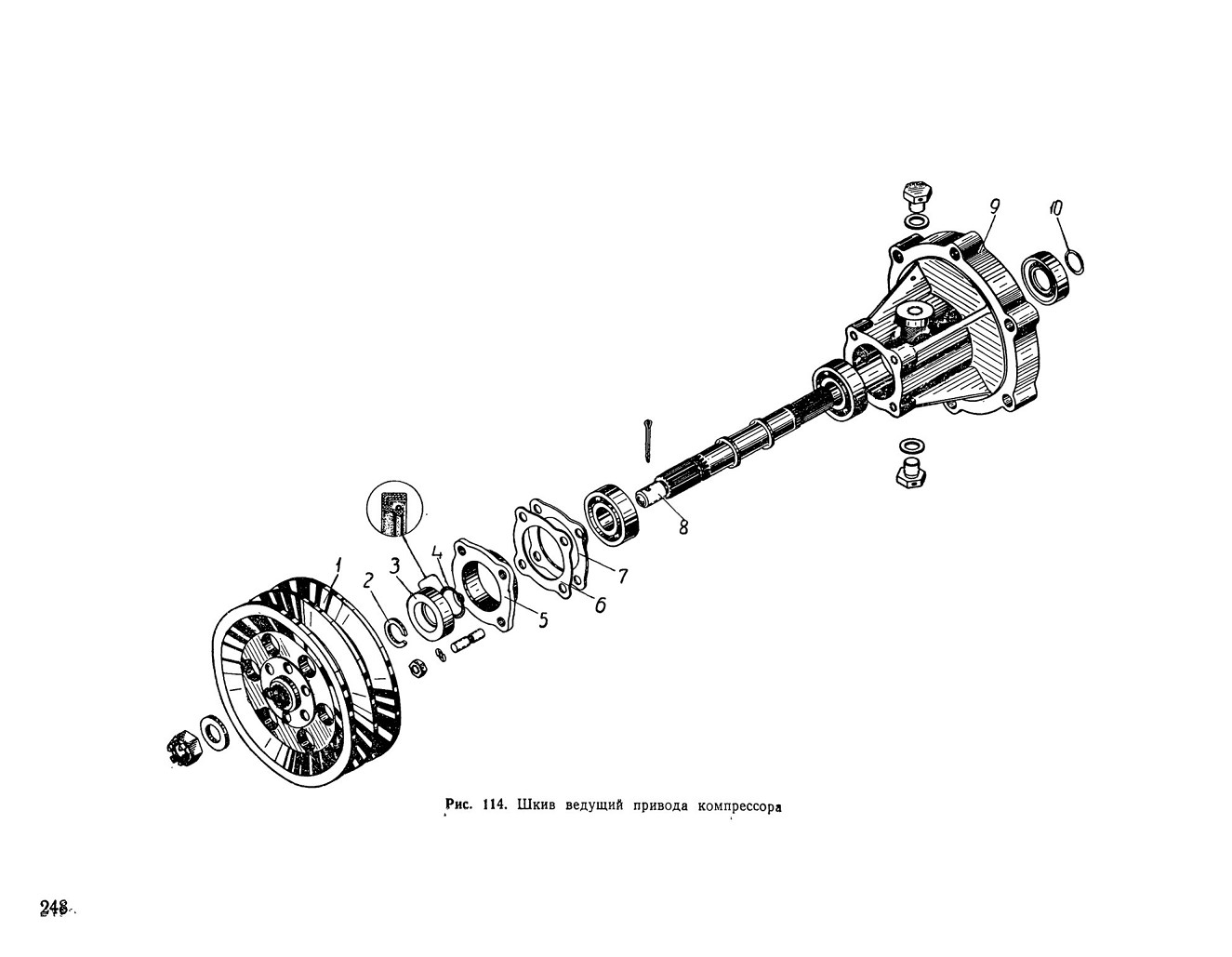

Рис. 114. Шкив ведущий привода компрессора

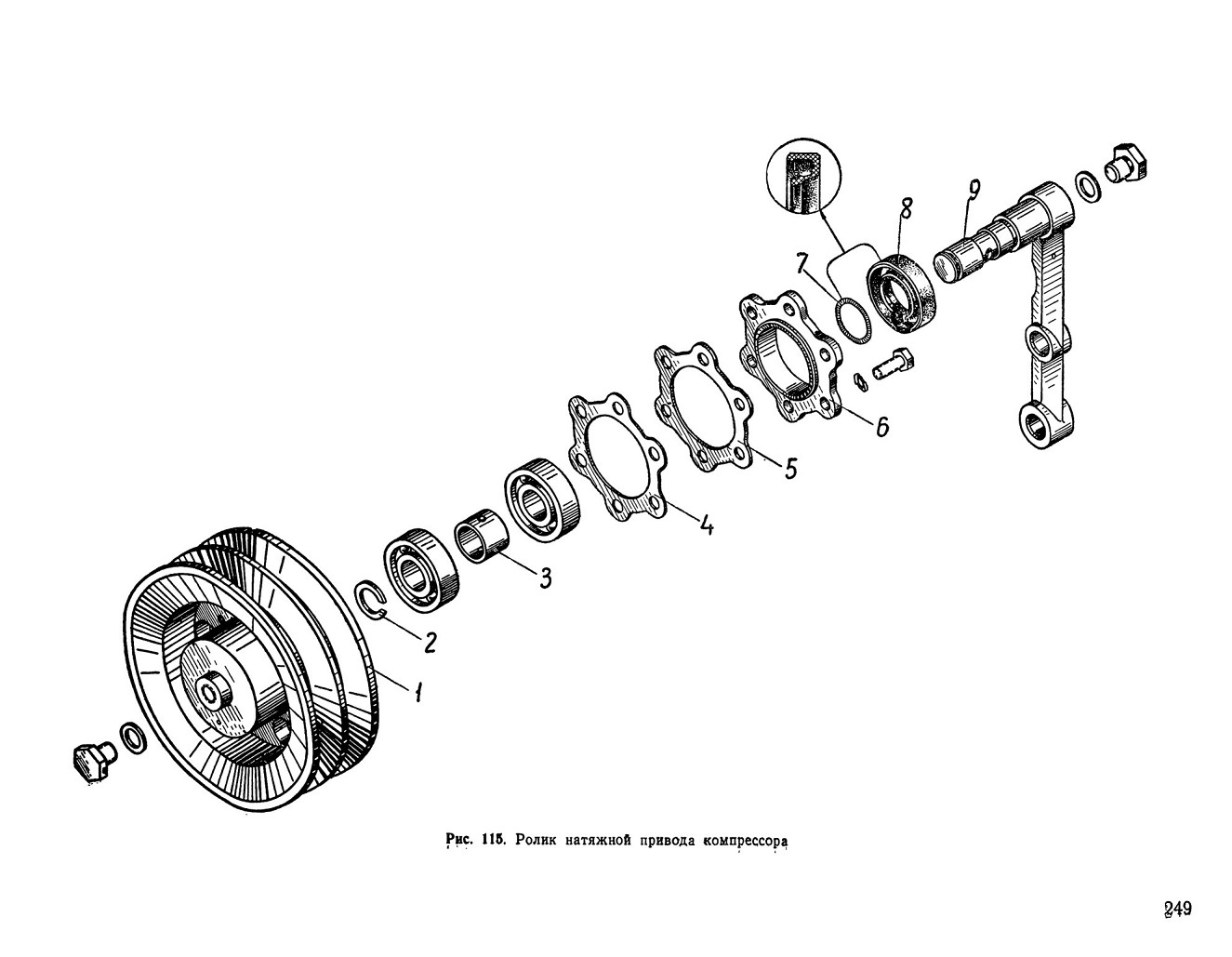

Рис. 115. Ролик натяжной привода компрессора

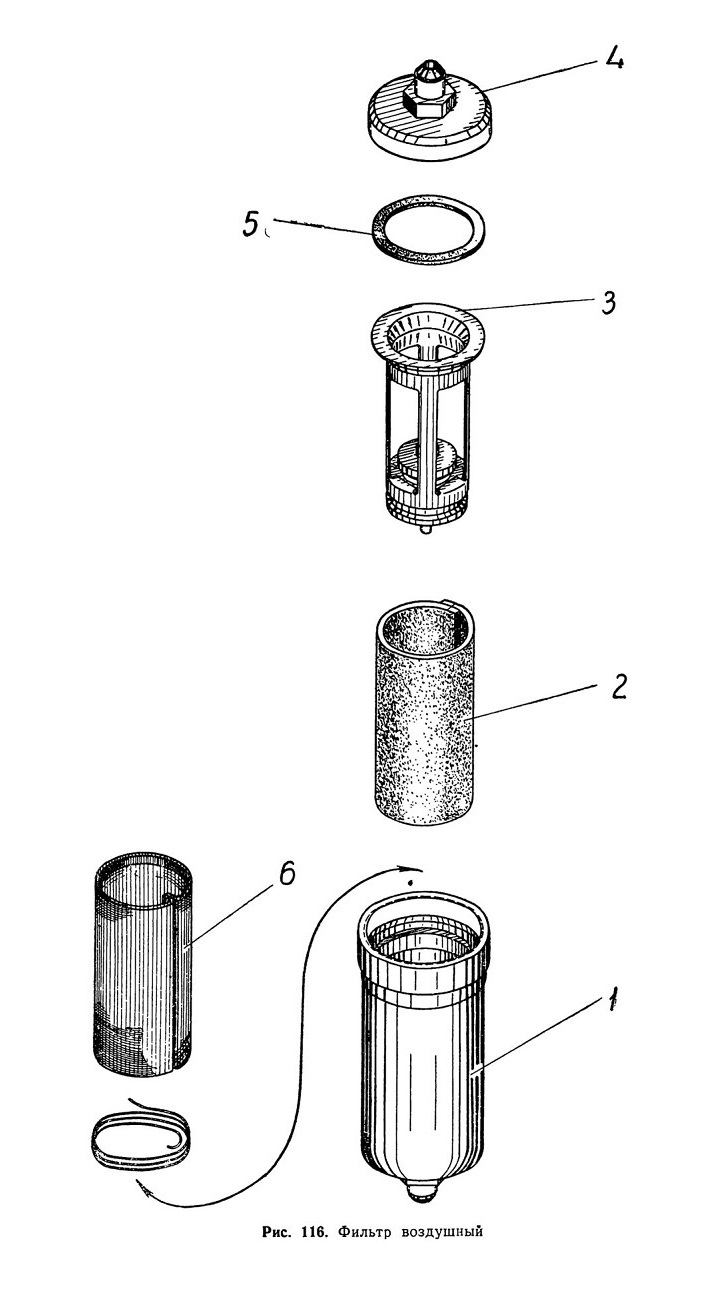

Рис. 116. Фильтр воздушный

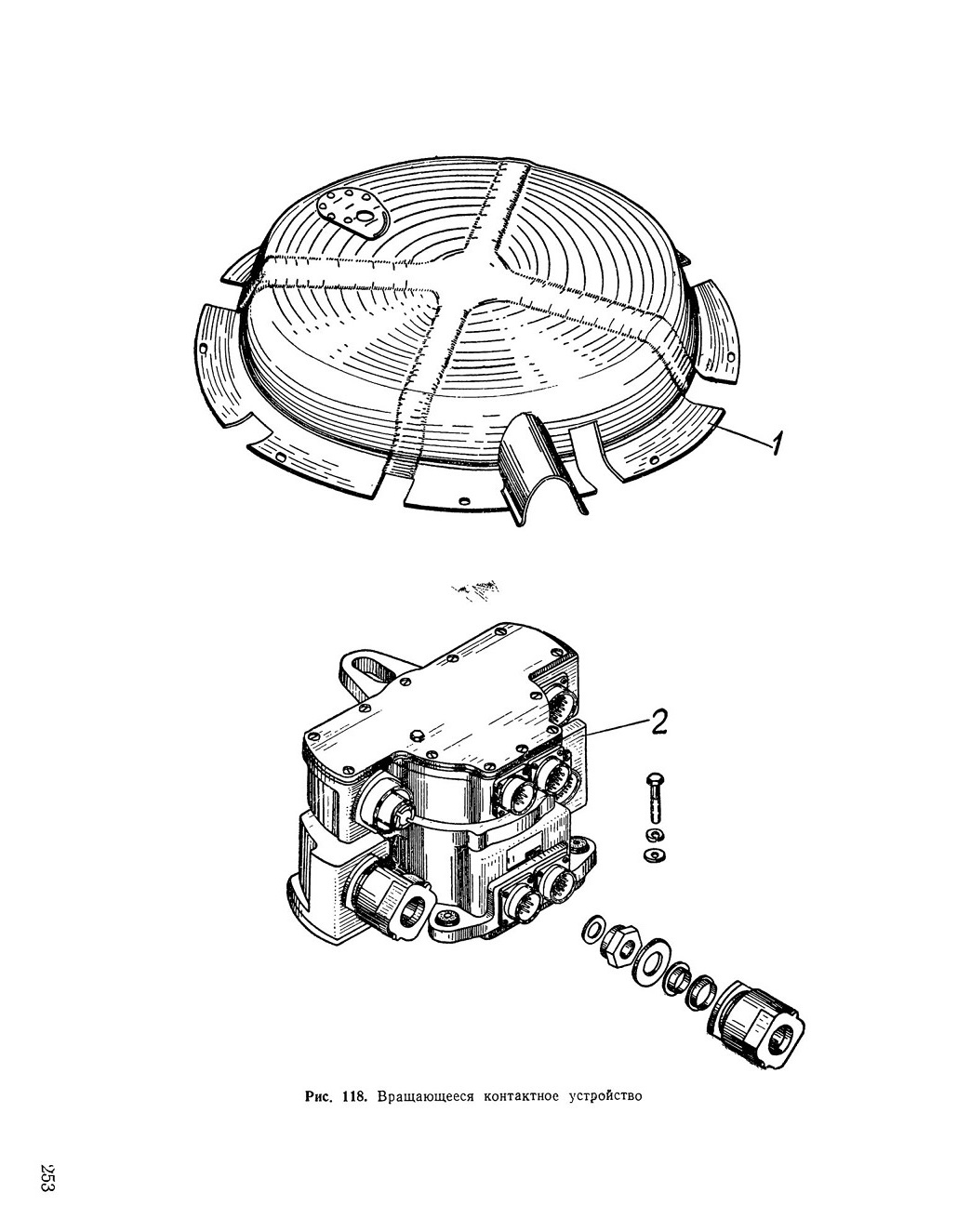

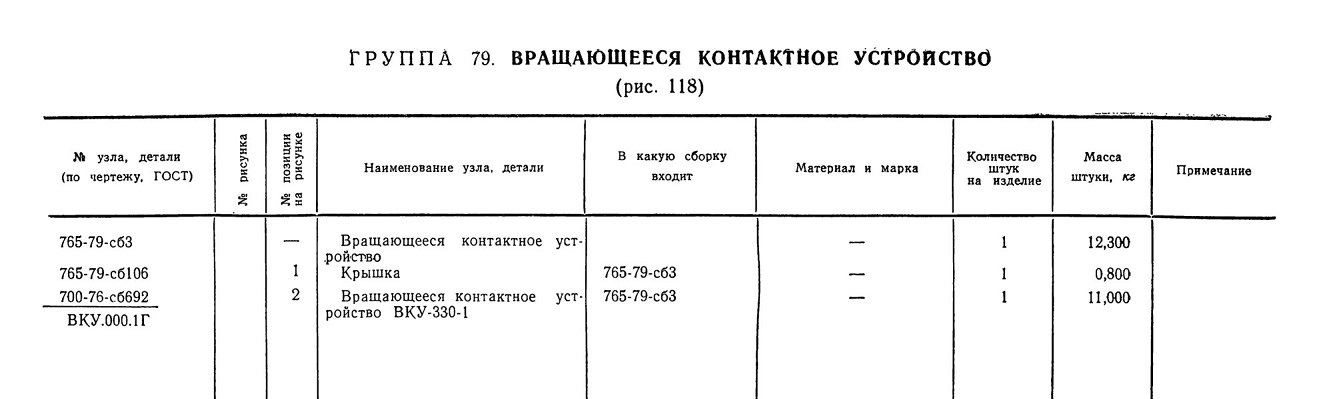

ГРУППА 79. ВРАЩАЮЩЕЕСЯ КОНТАКТНОЕ УСТРОЙСТВО

(рис. 118)

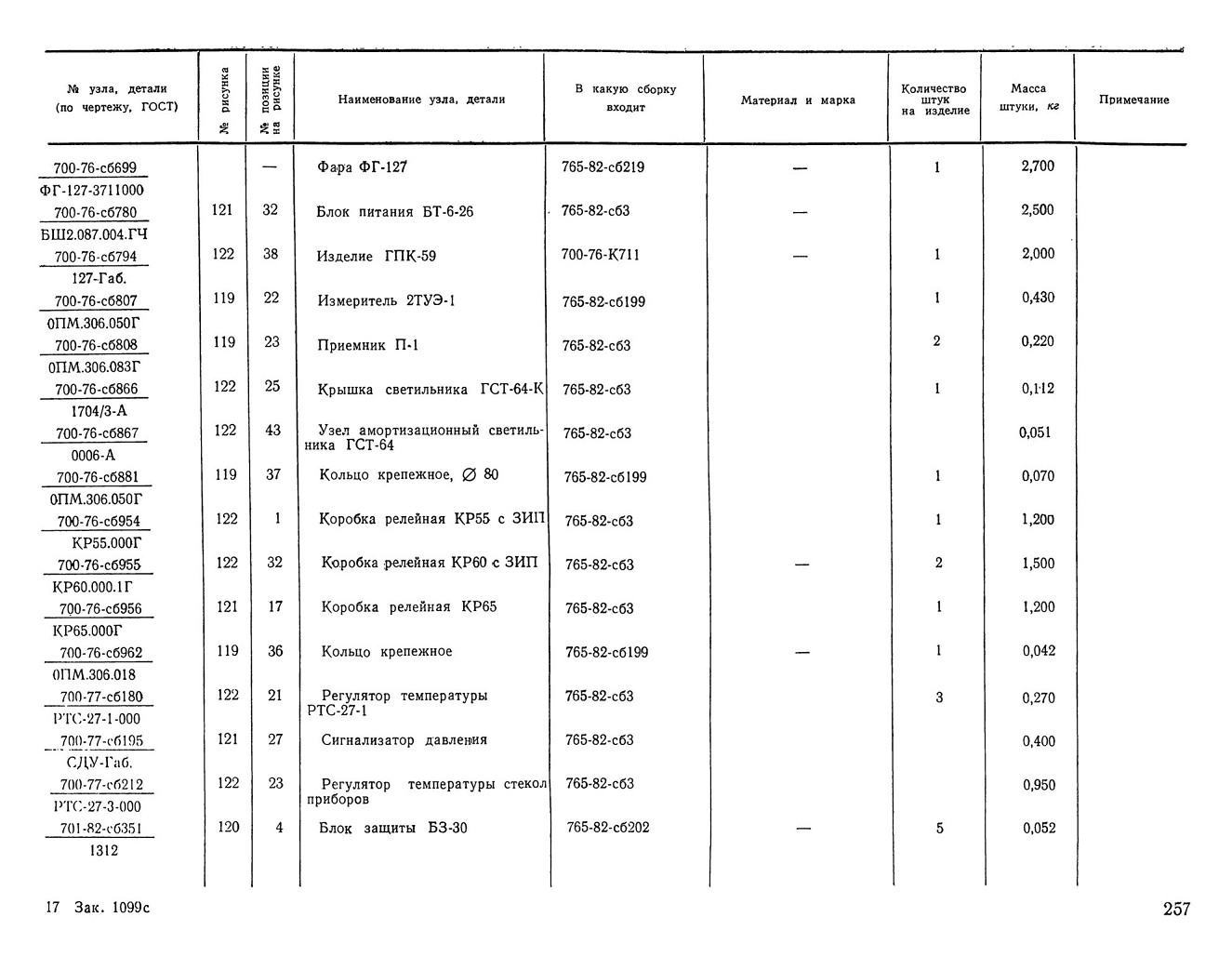

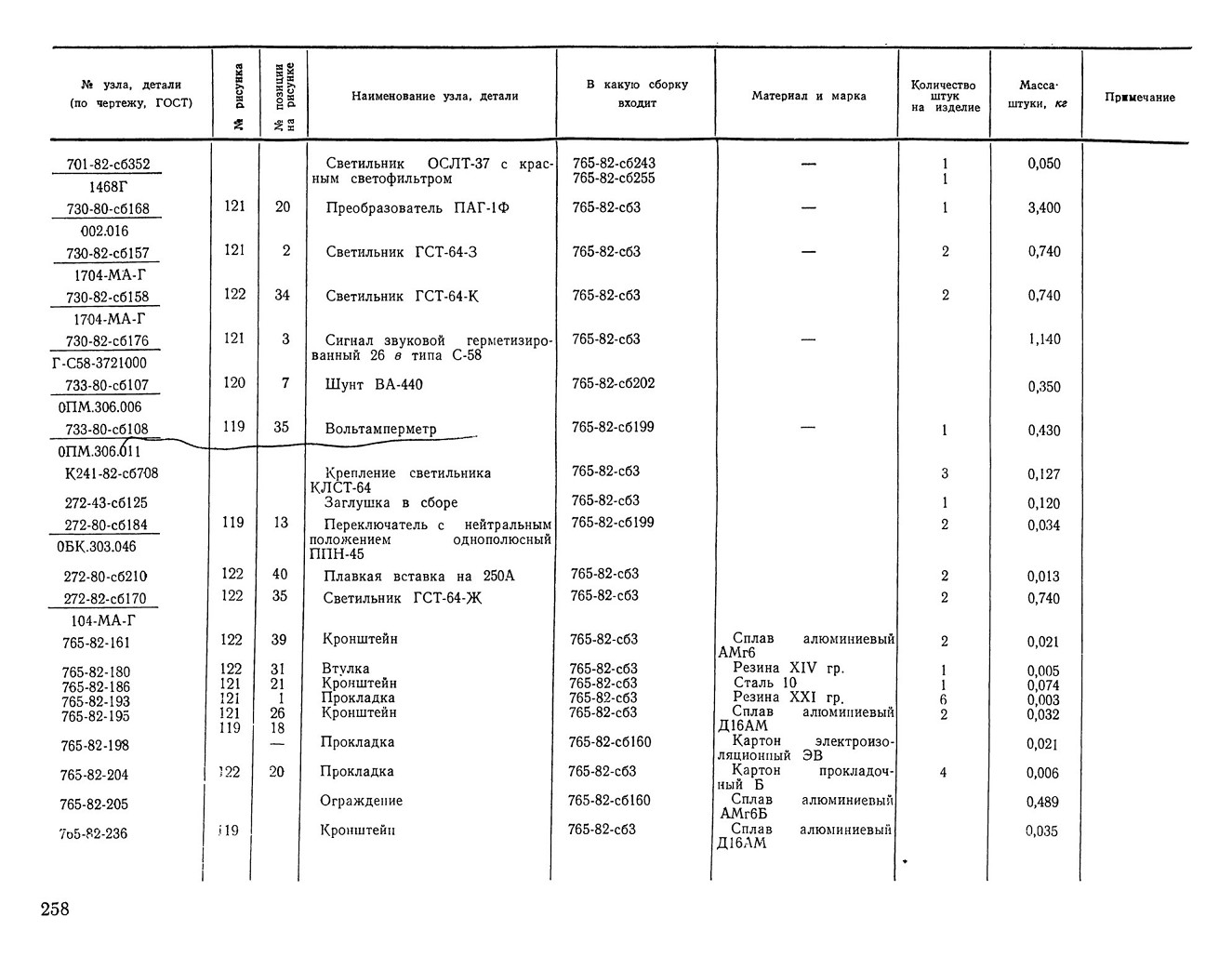

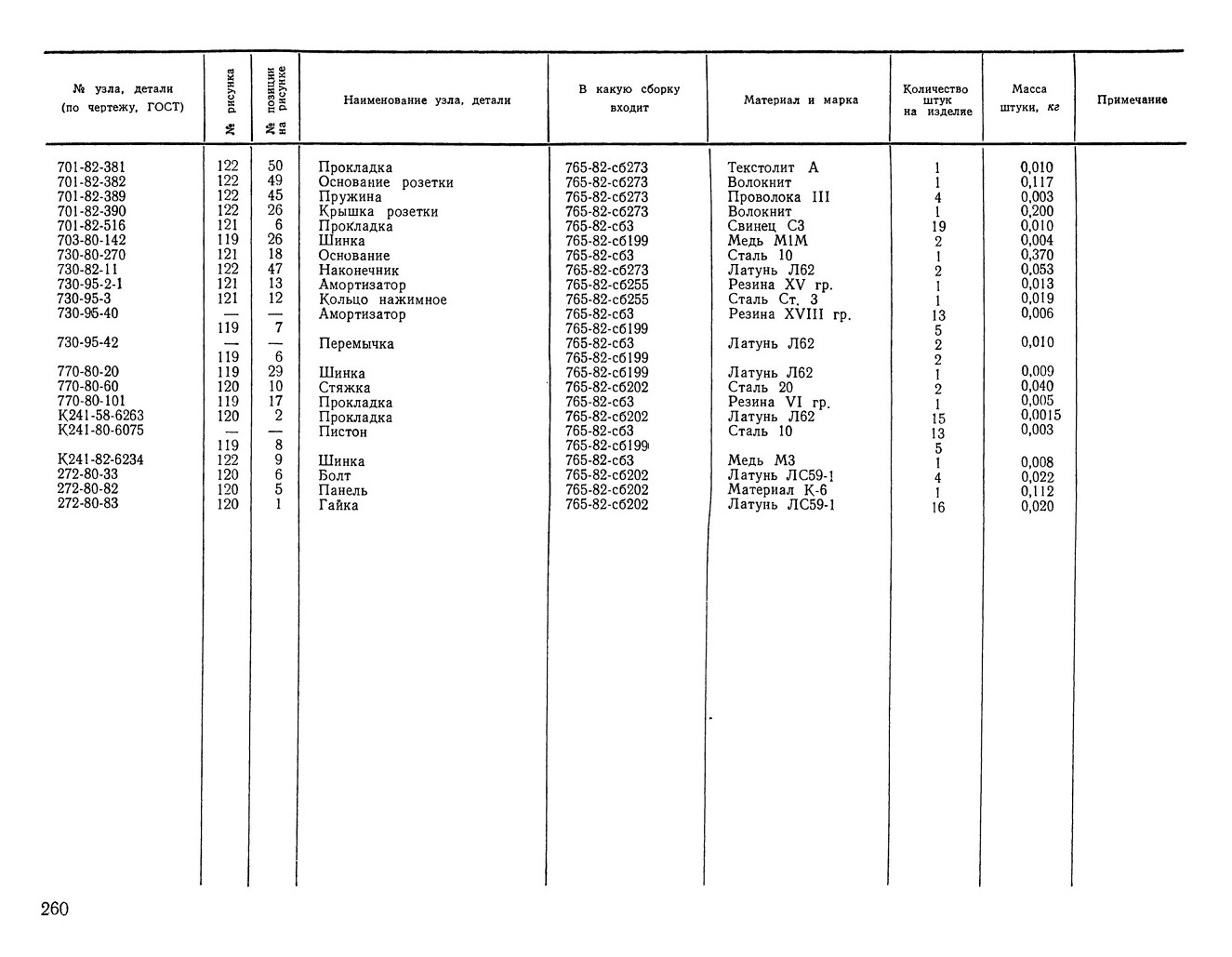

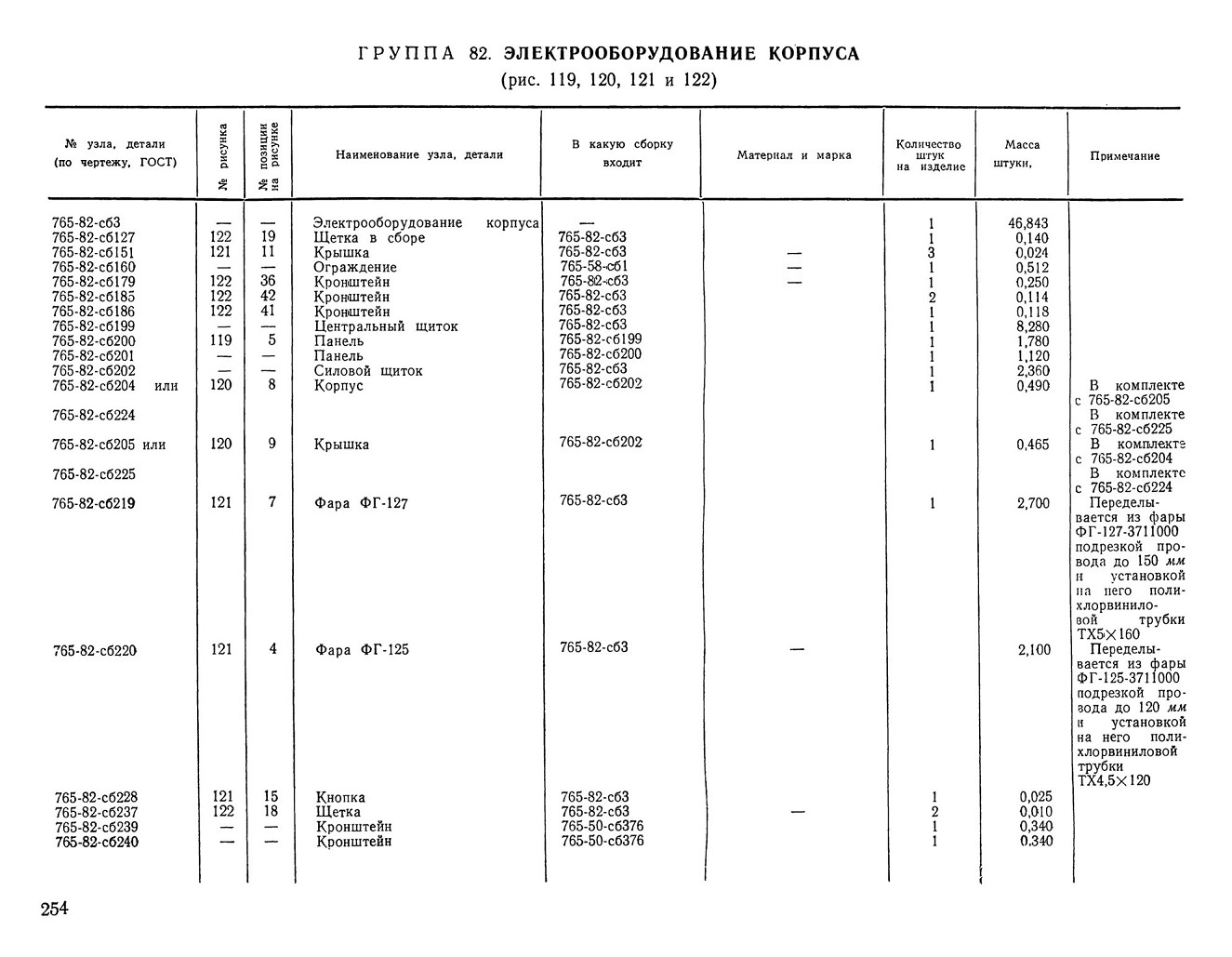

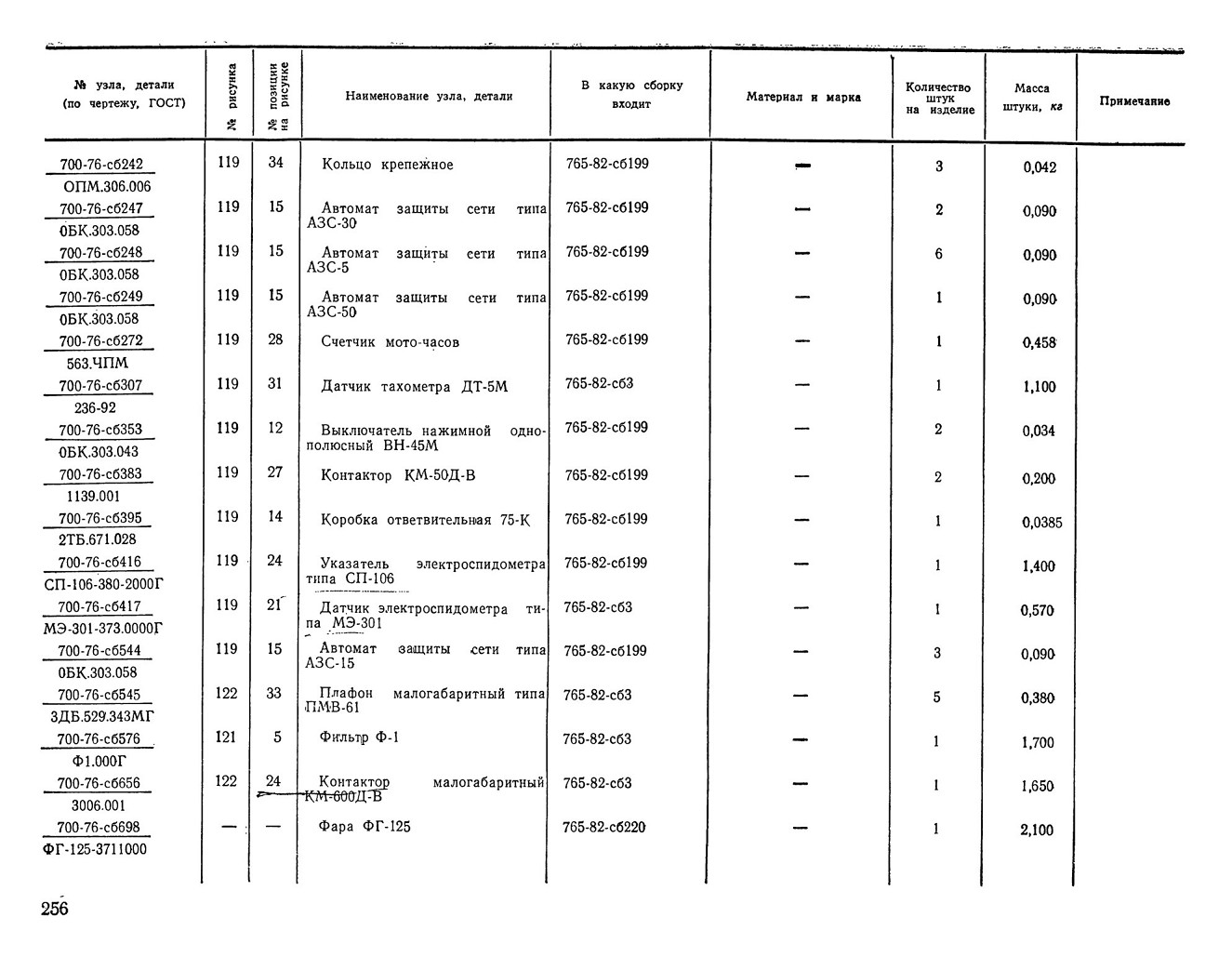

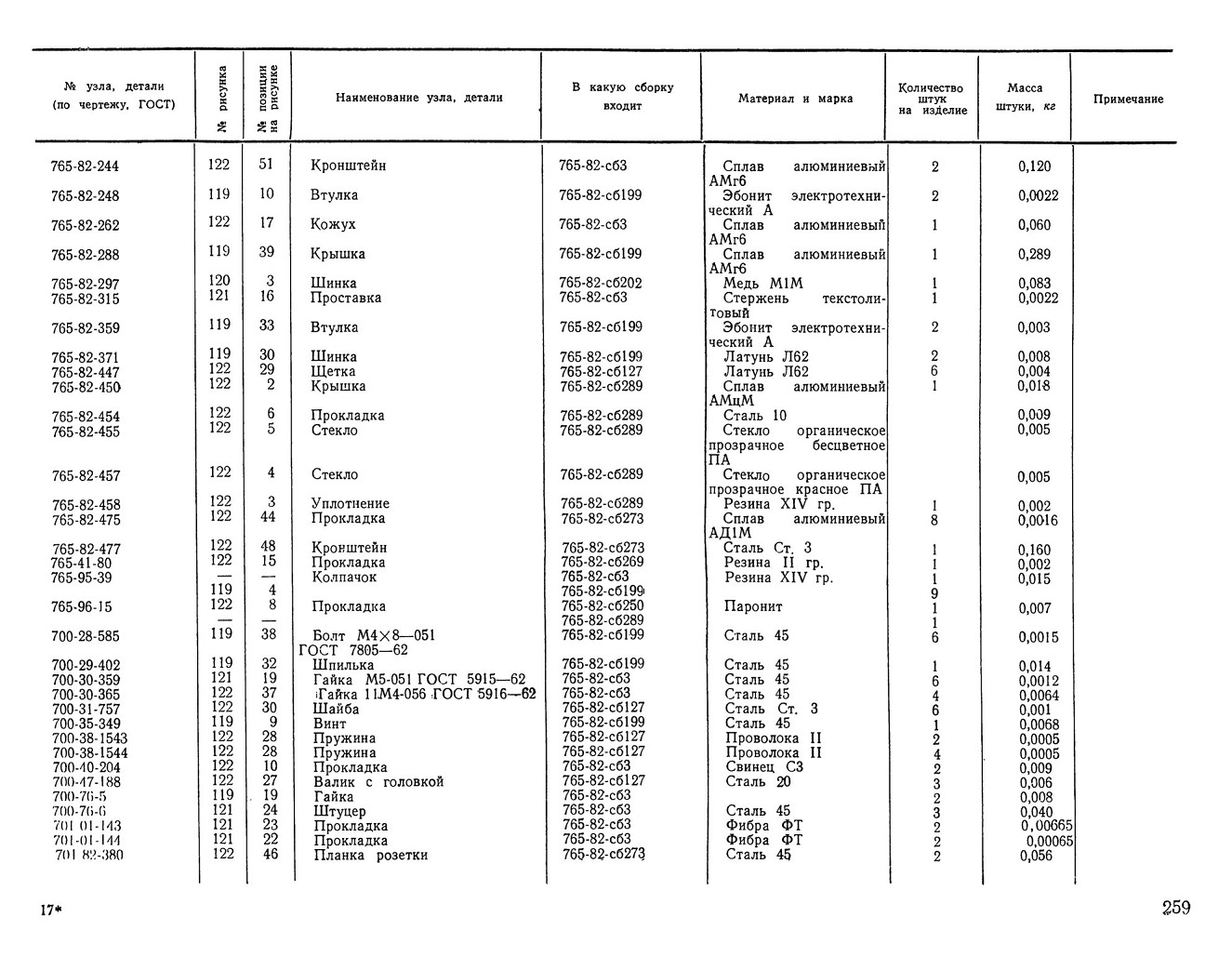

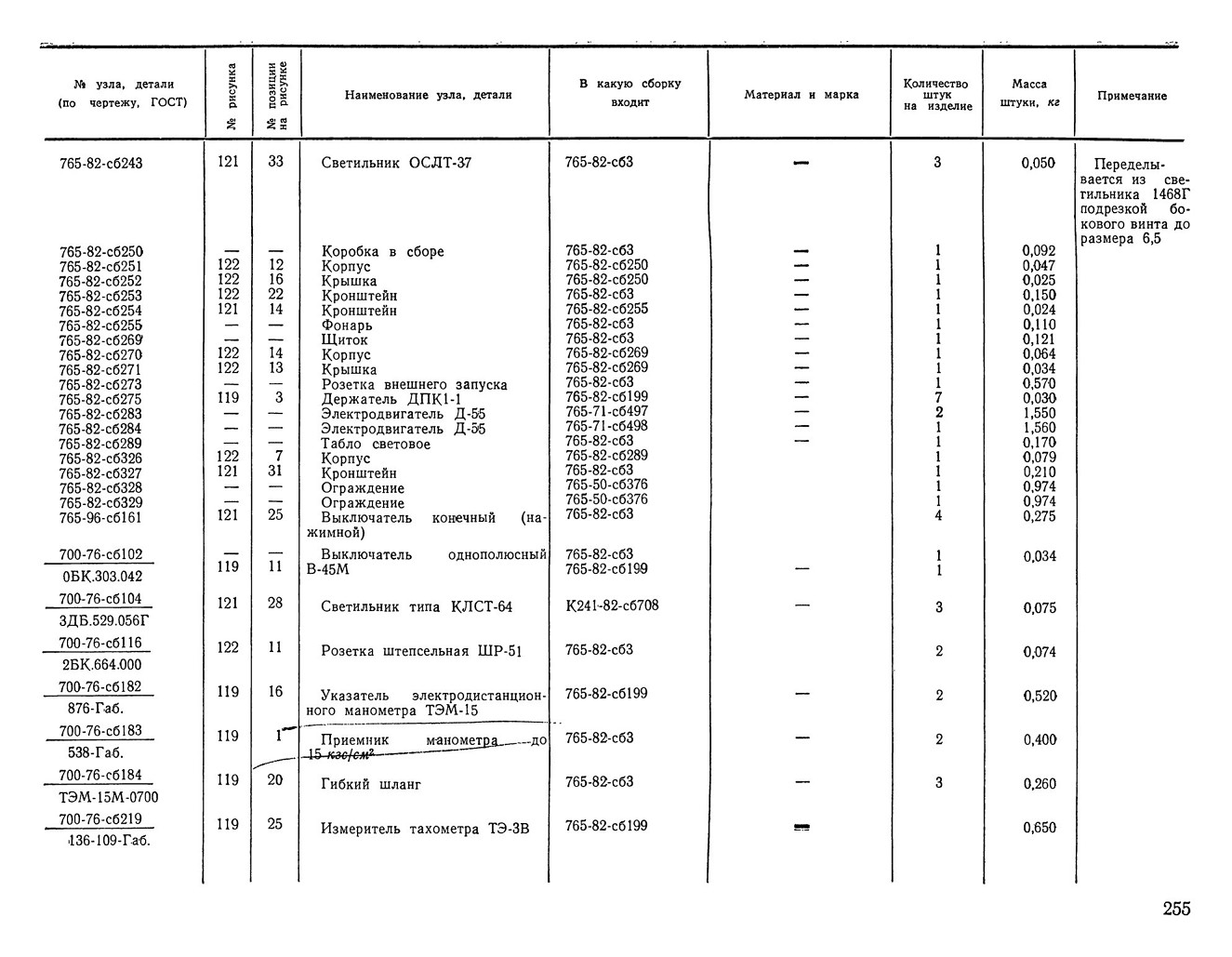

ГРУППА 82. ЭЛЕКТРООБОРУДОВАНИЕ КОРПУСА

(рис. 119, 120, 121 и 122)

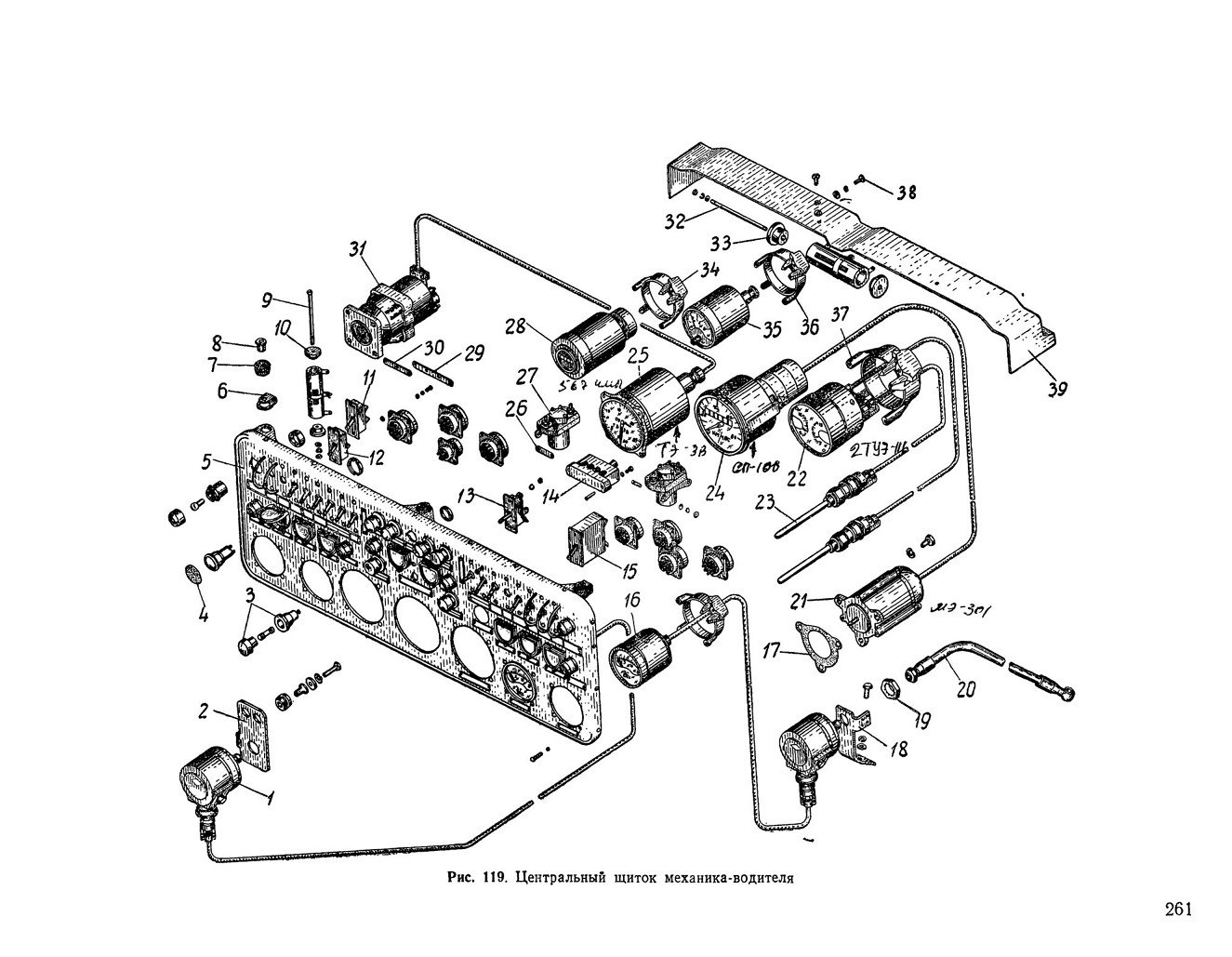

Рис. 119. Центральный щиток механика-водителя

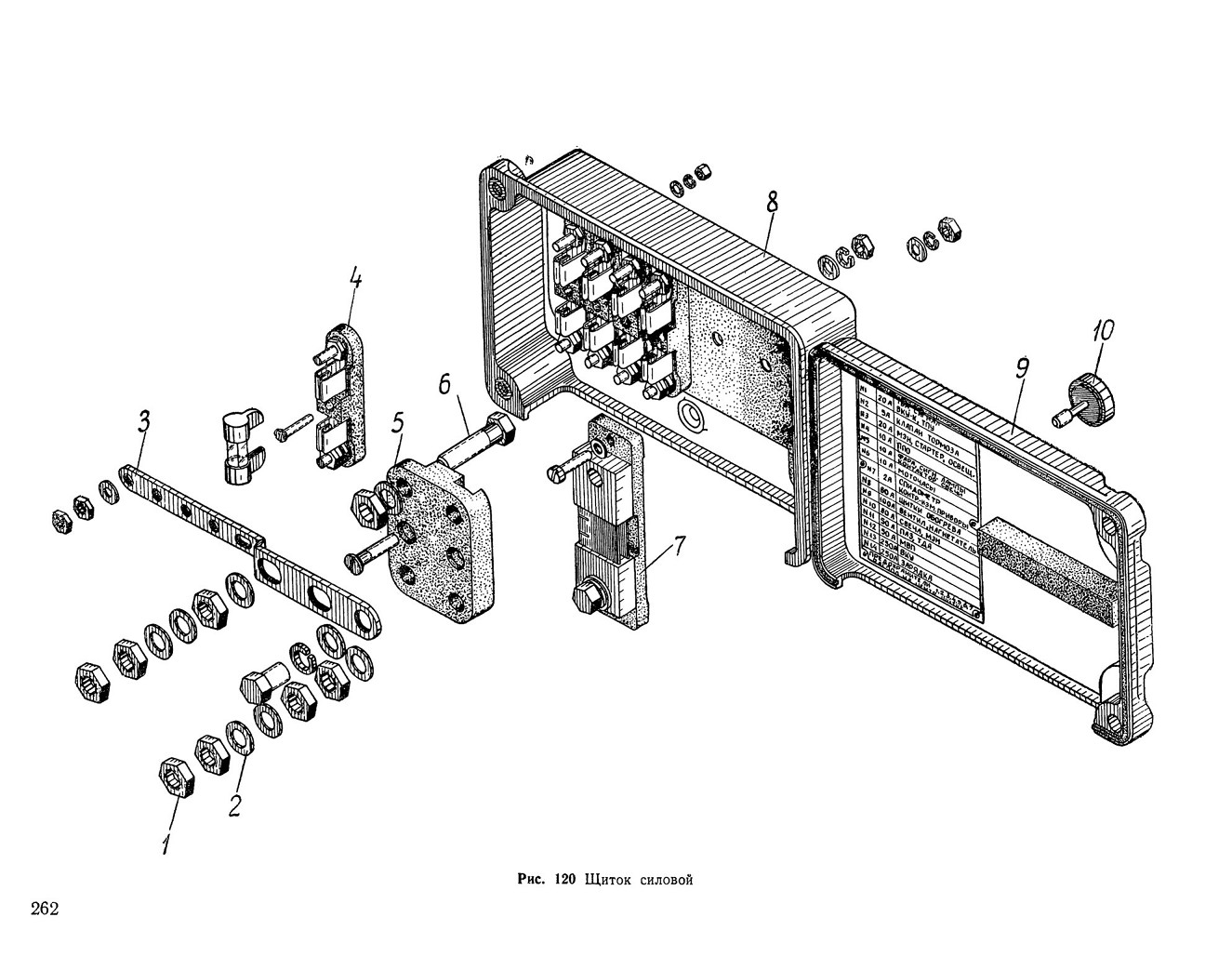

Рис. 120 Щиток силовой

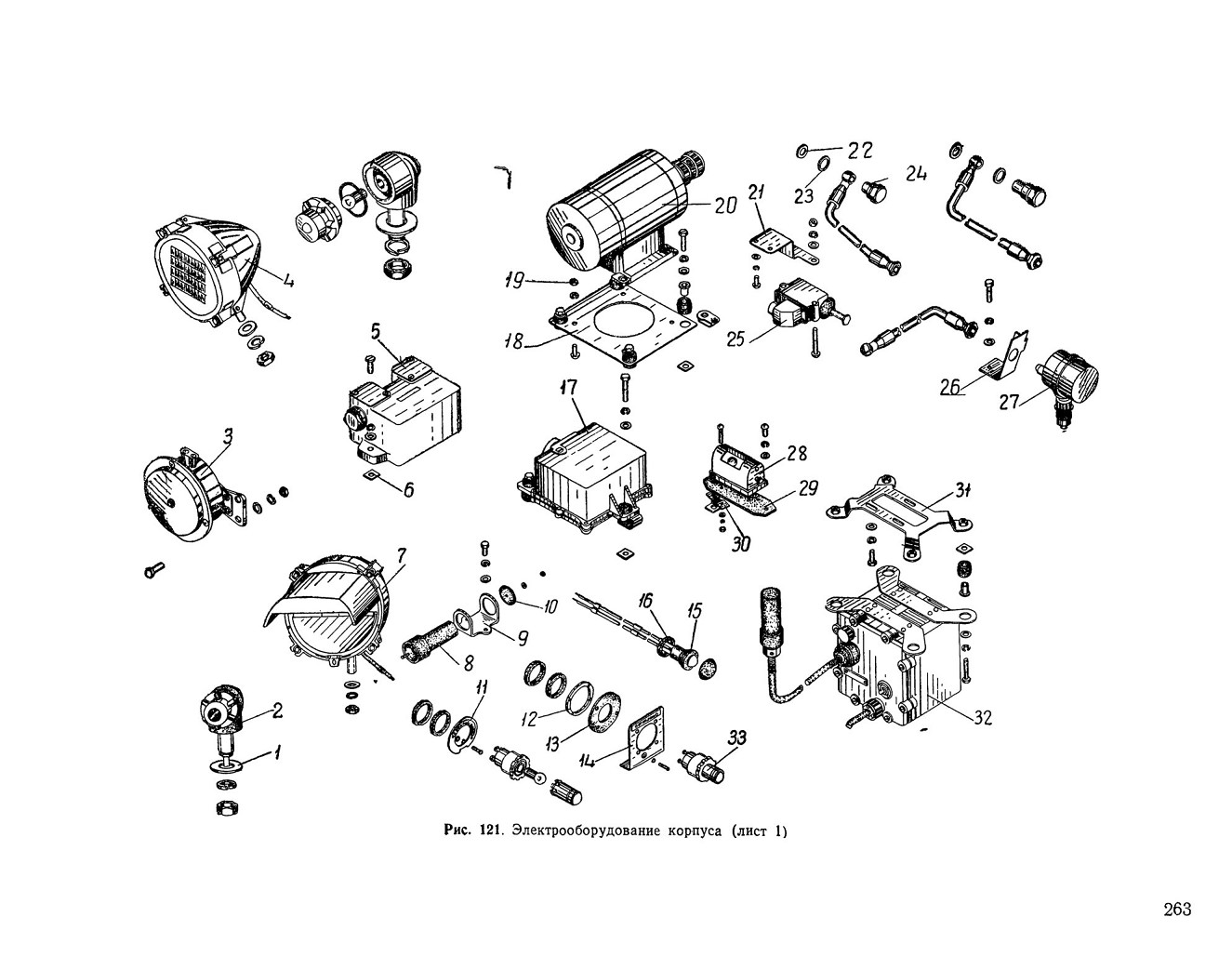

Рис. 121. Электрооборудование корпуса (лист 1)
