Каталог узлов и деталей боевой машины пехоты БМП-1 (1971 год) - часть 6

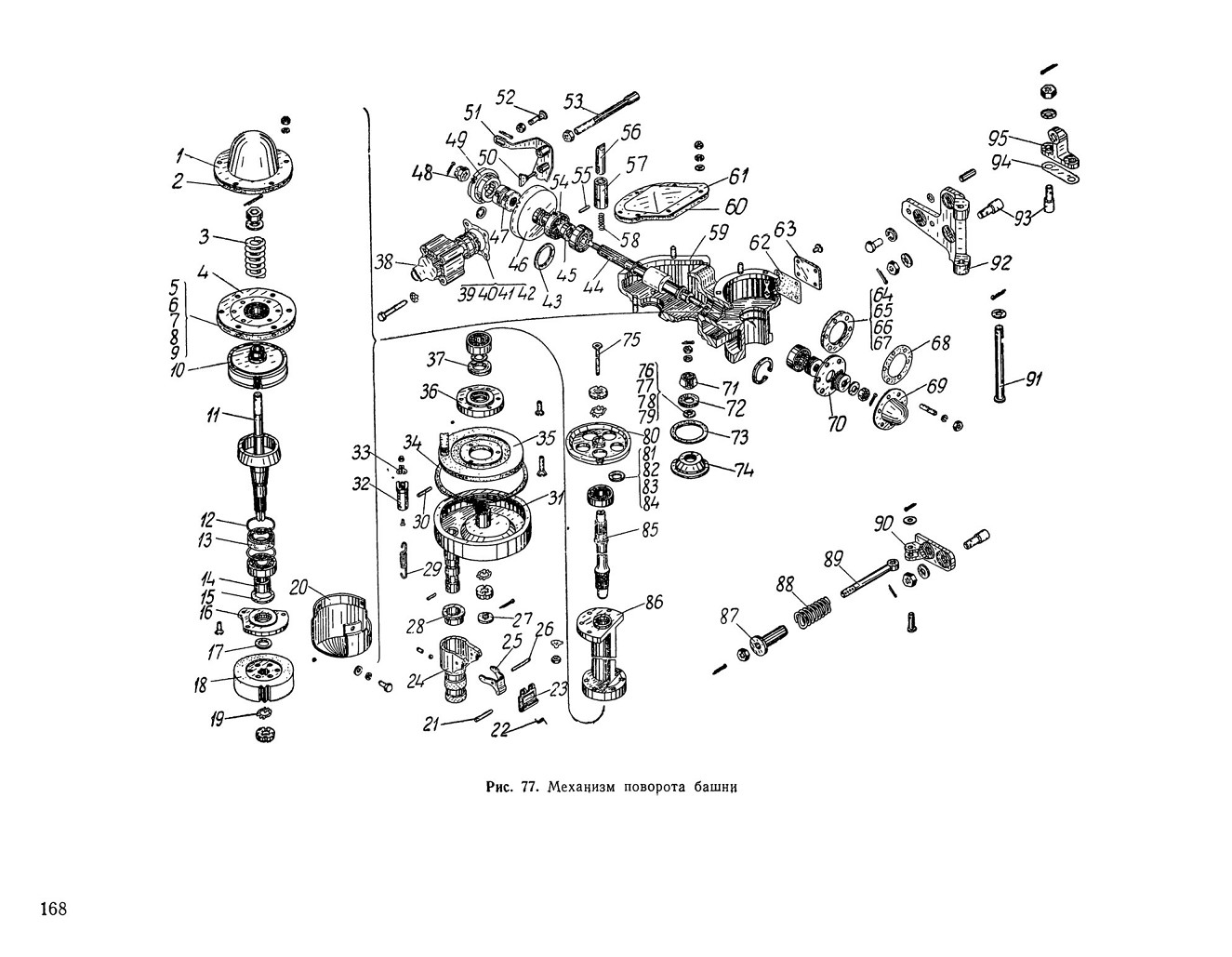

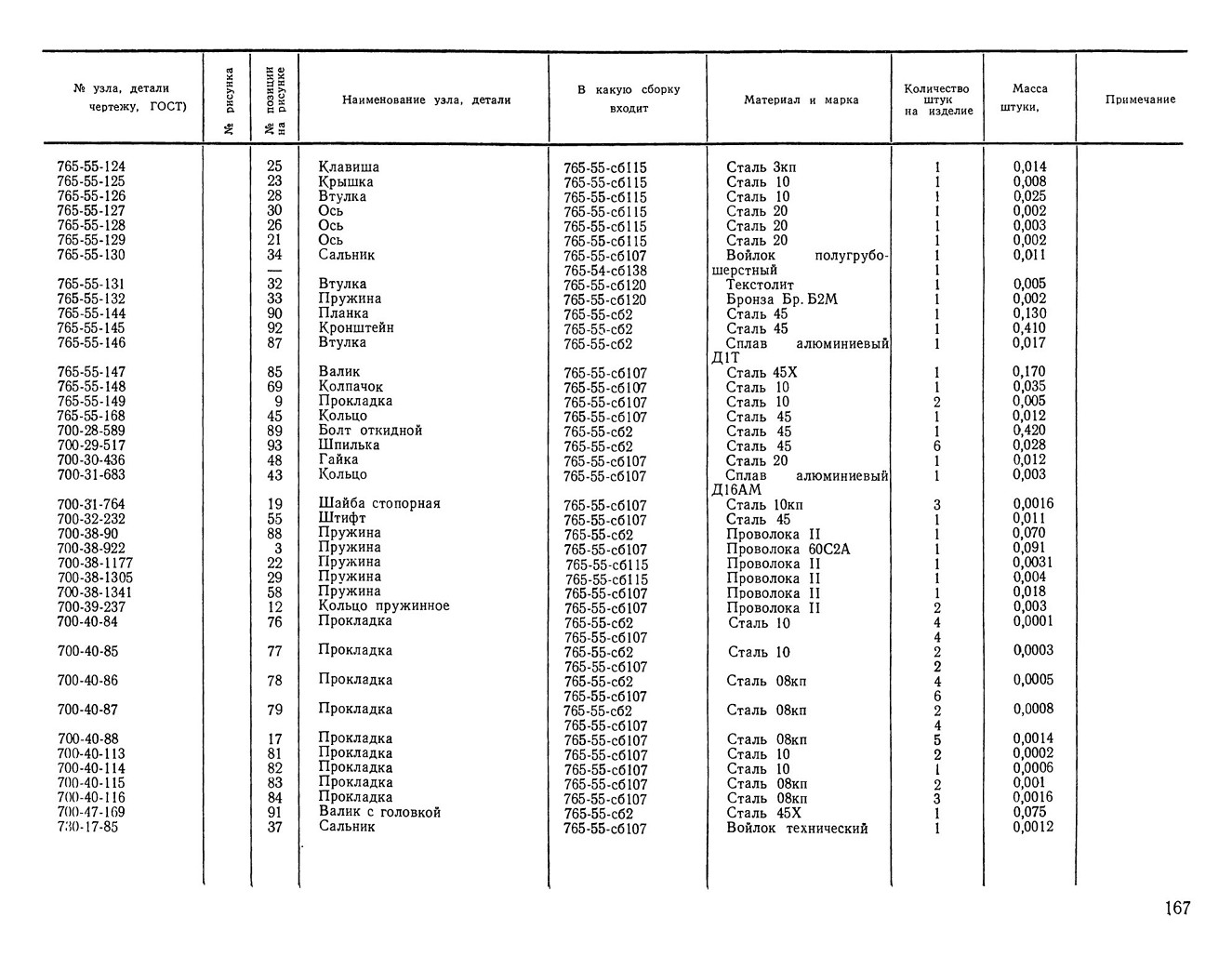

Рис. 77. Механизм поворота башни

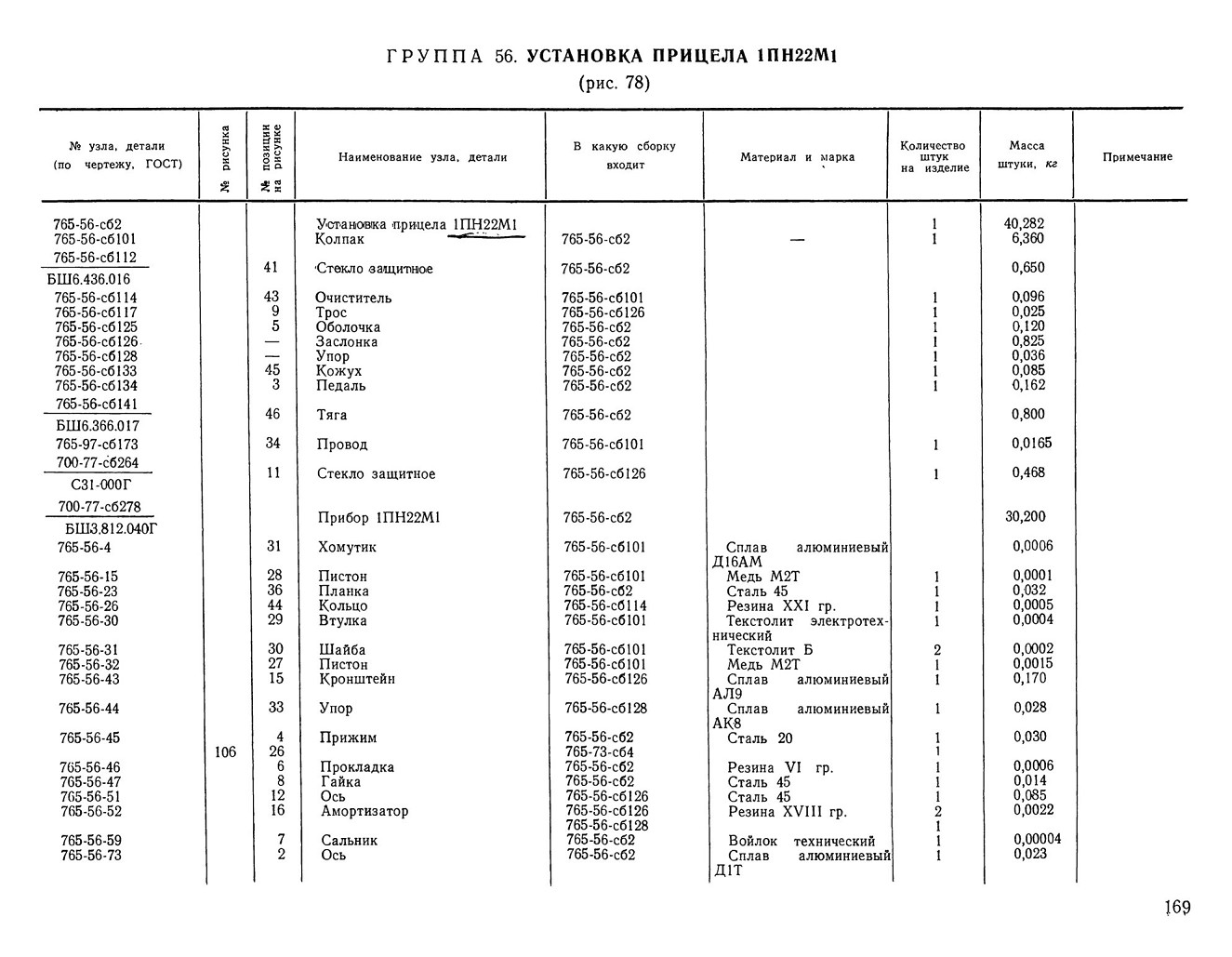

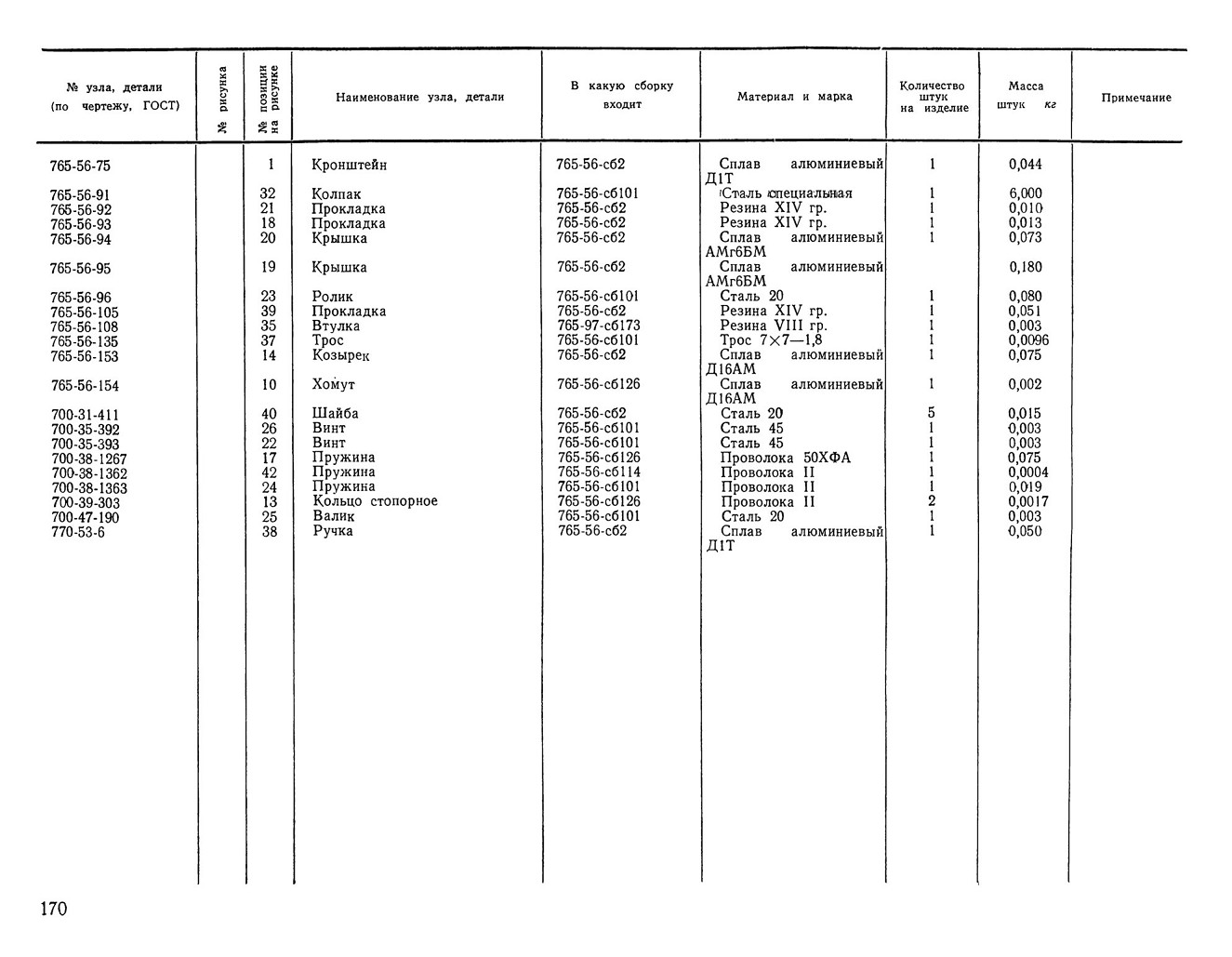

ГРУППА 56. УСТАНОВКА ПРИЦЕЛА 1ПН22М1

(рис. 78)

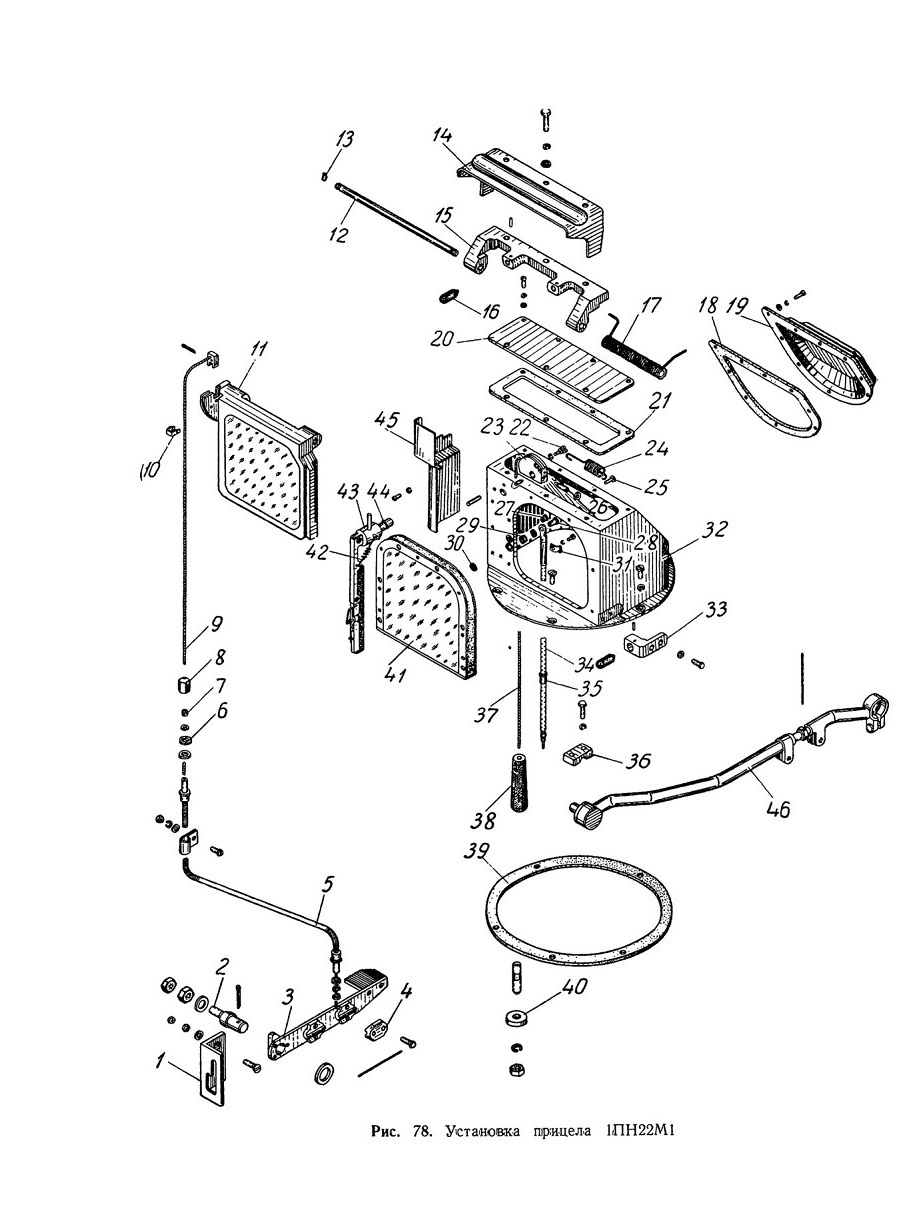

Рис. 78. Установка прицела 1ПН22М1

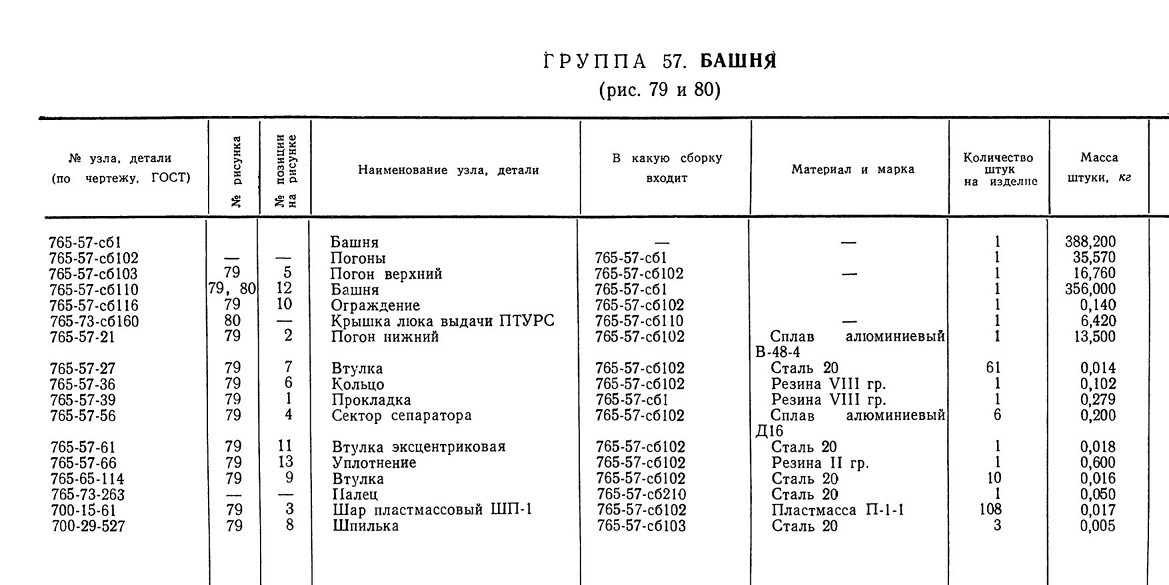

ГРУППА 57. БАШНЯ

(рис. 79 и 80)

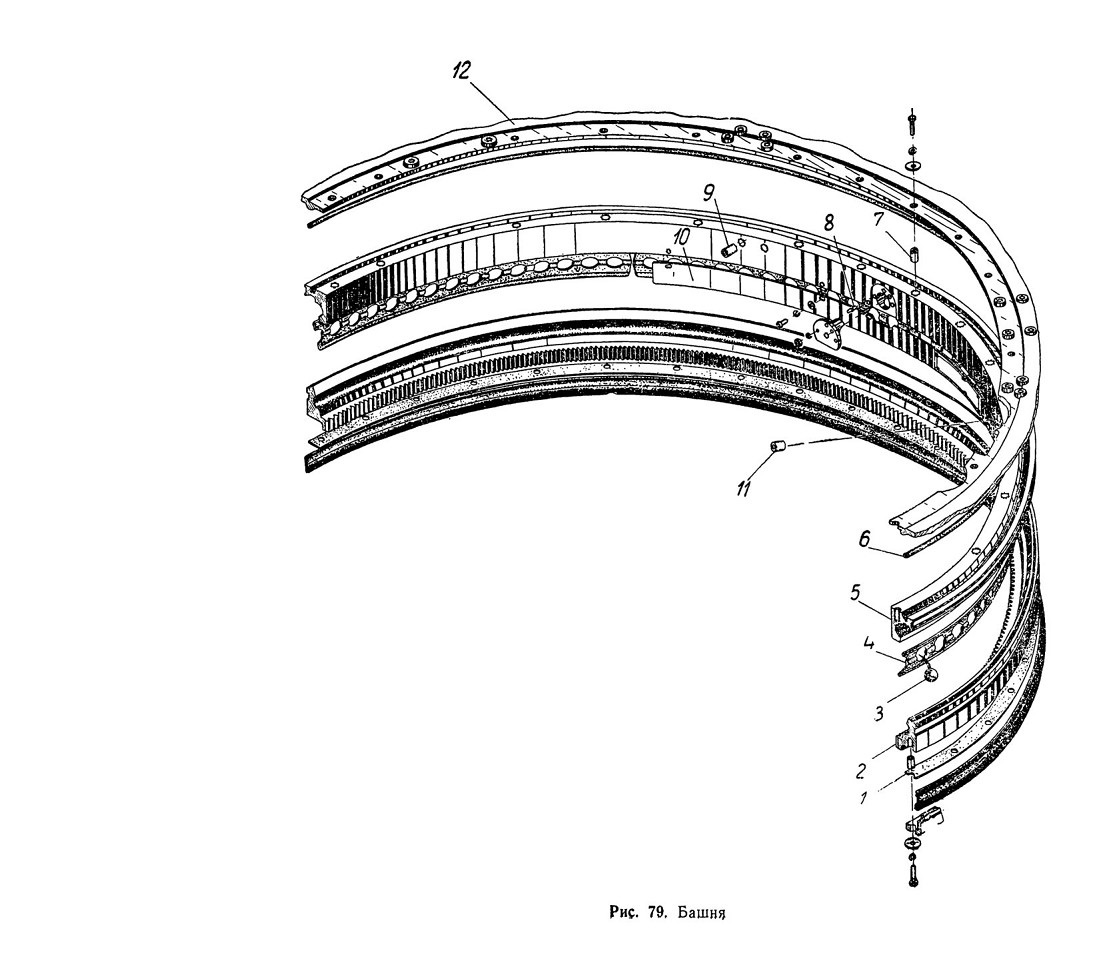

Рис. 79. Башня

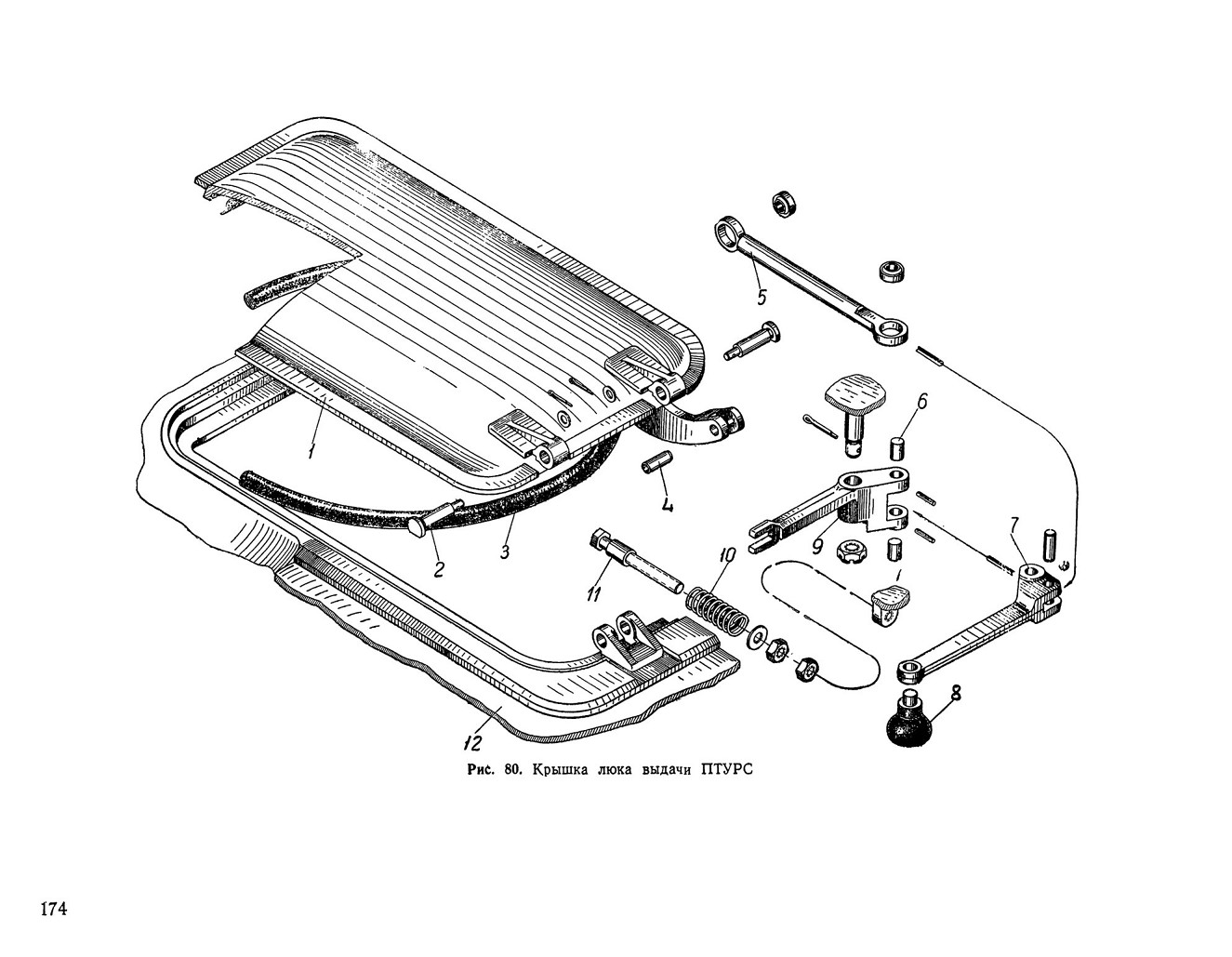

Рис. 80. Крышка люка выдачи ПТУРС

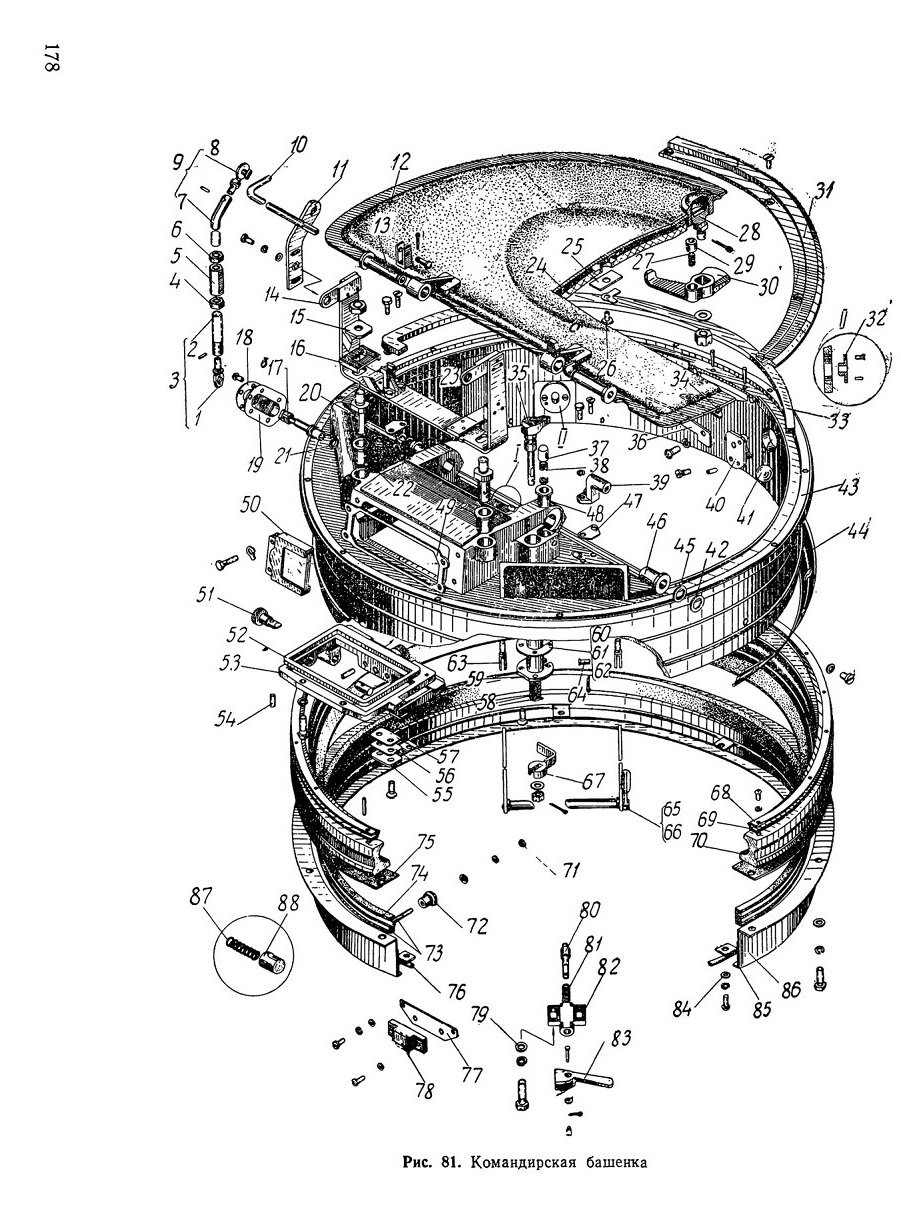

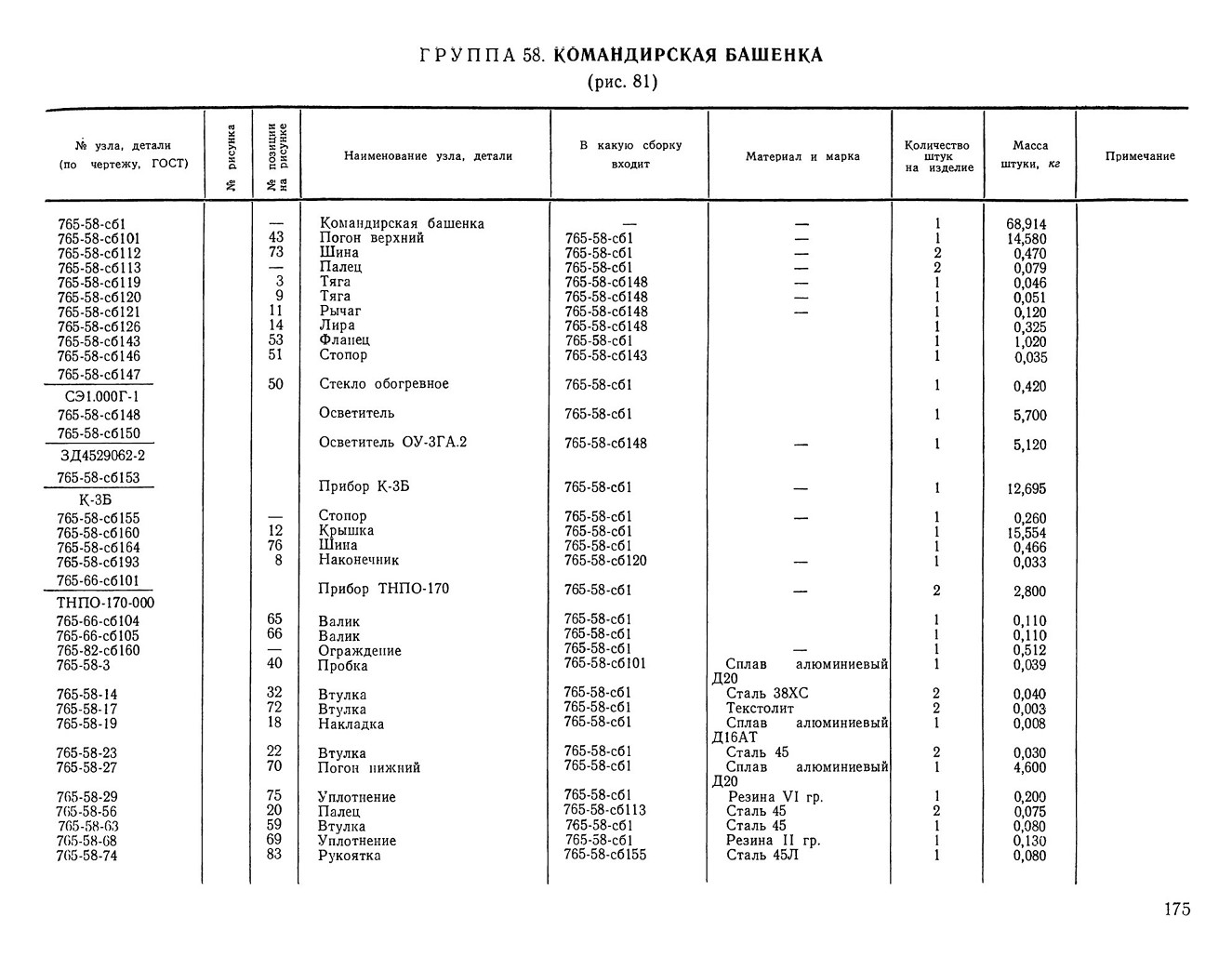

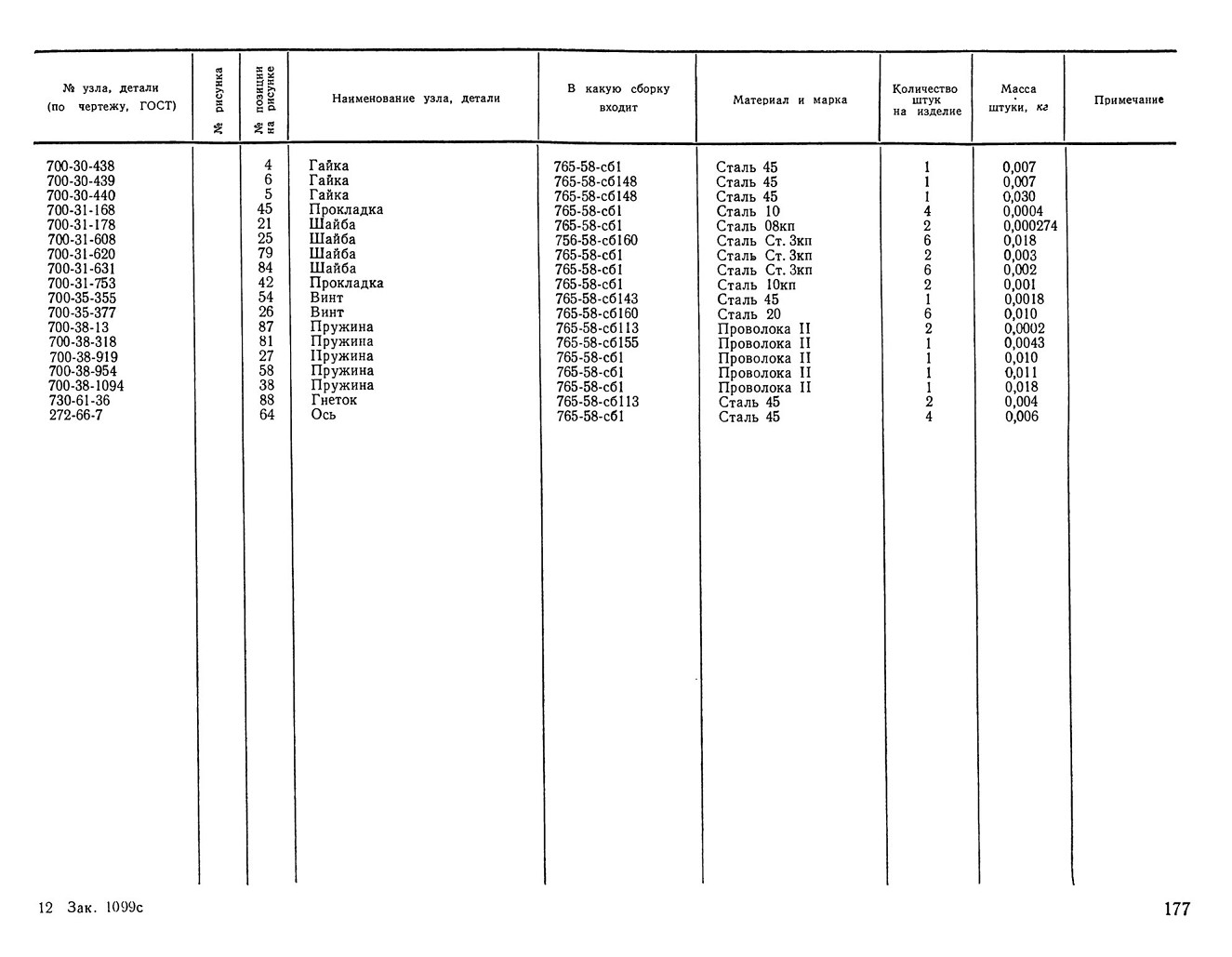

ГРУППА 58. КОМАНДИРСКАЯ БАШЕНКА

(рис. 81)

Рис. 81. Командирская башенка

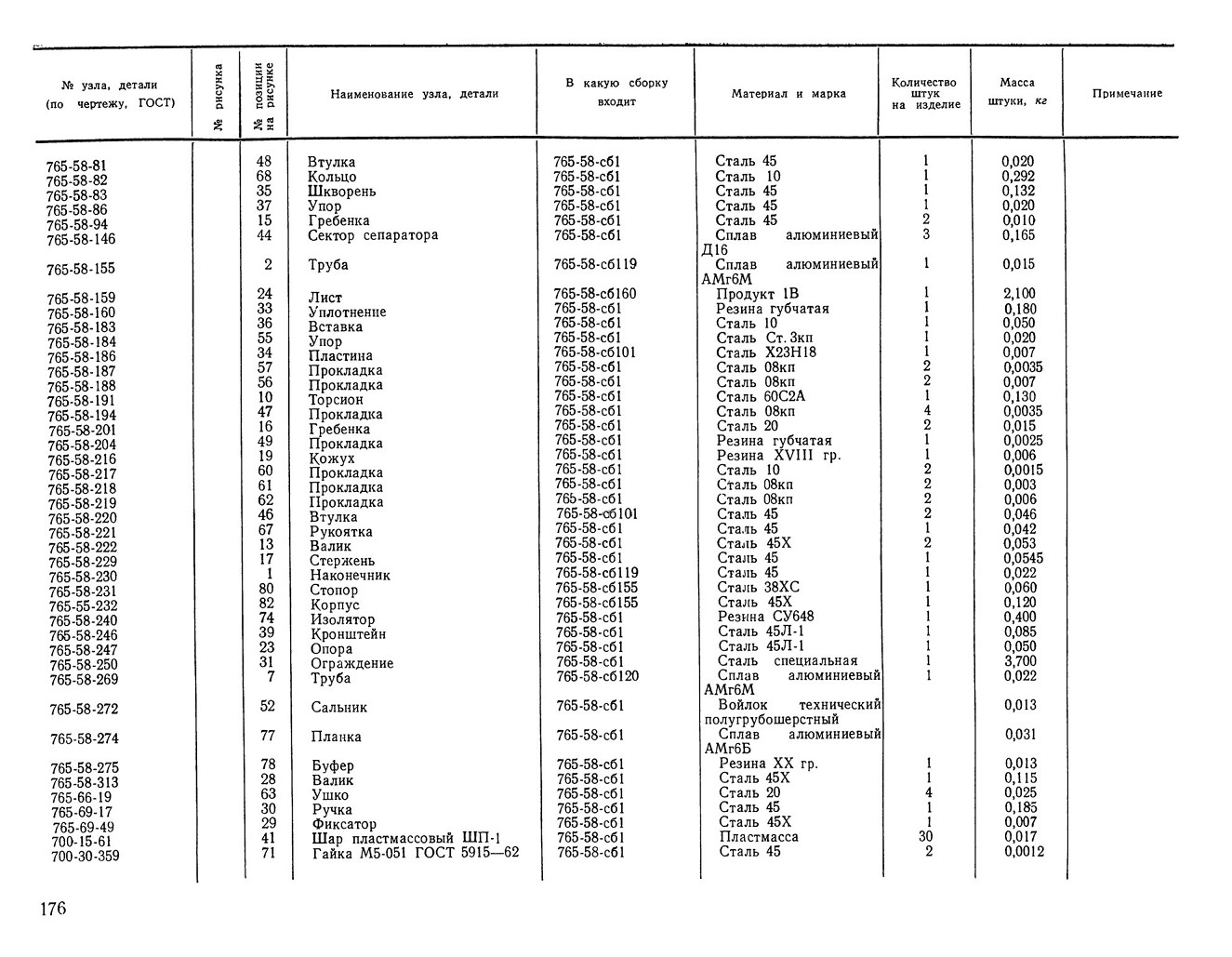

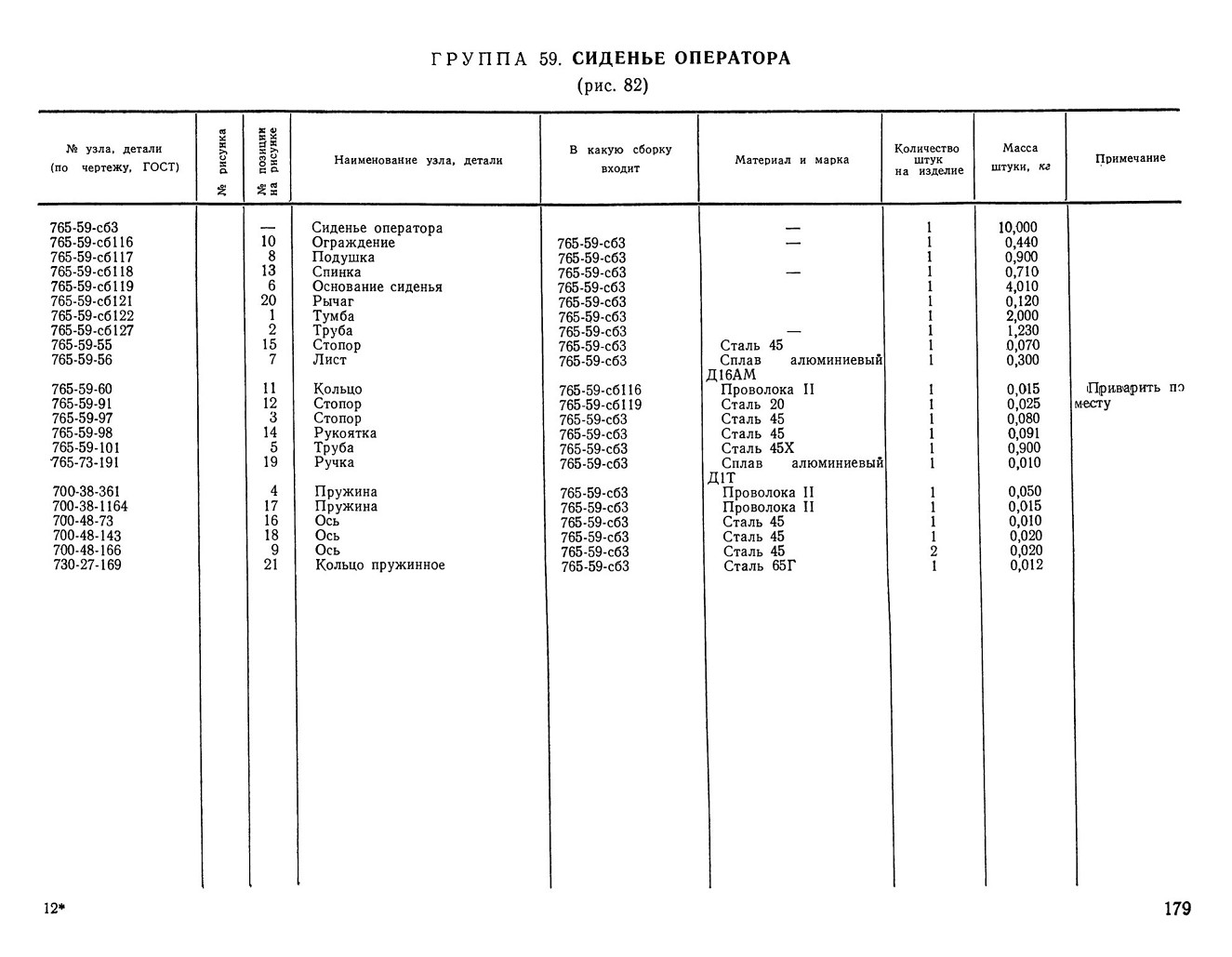

ГРУППА 59. СИДЕНЬЕ ОПЕРАТОРА

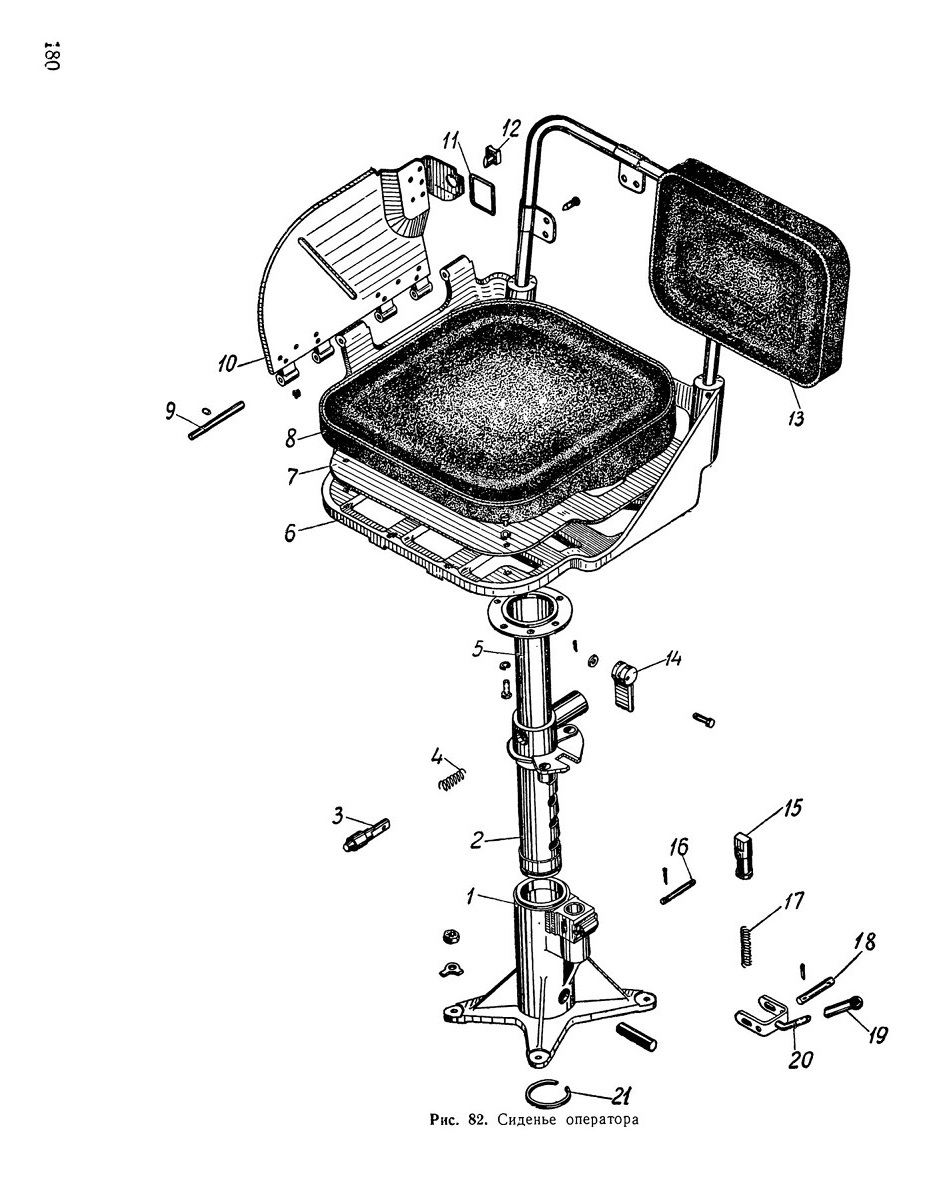

(рис. 82)

Рис. 82. Сиденье оператора

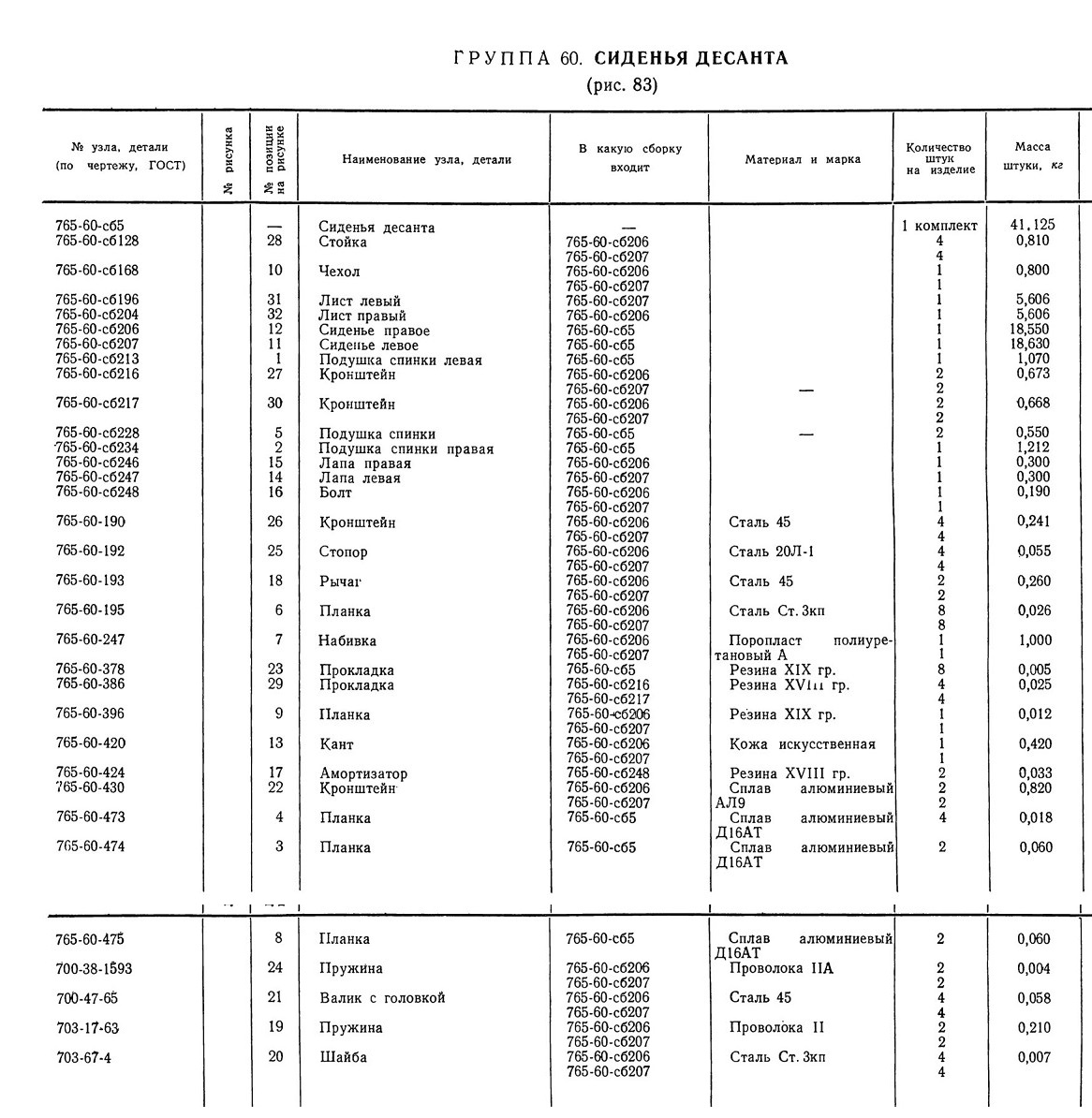

ГРУППА 60. СИДЕНЬЯ ДЕСАНТА

(рис. 83)

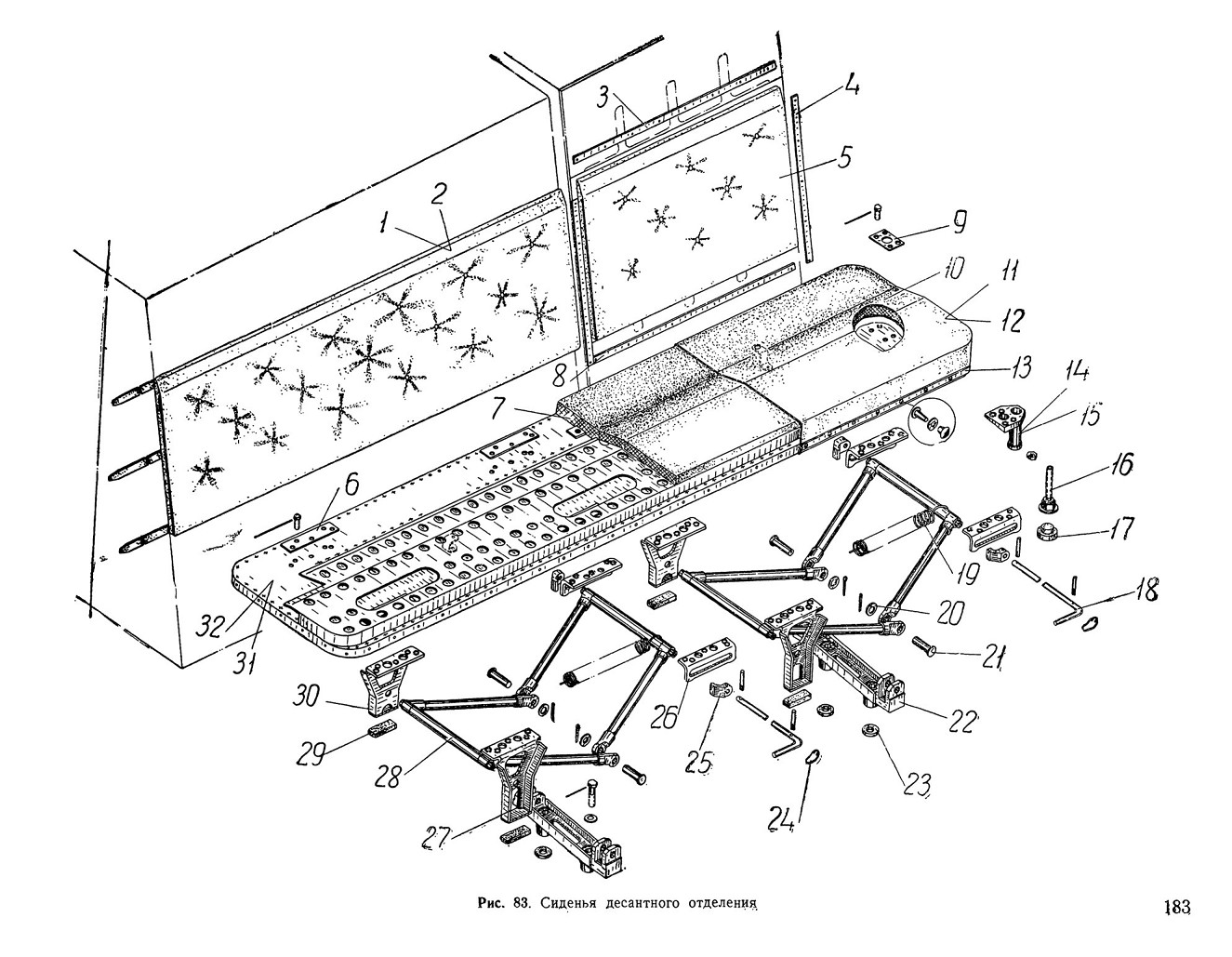

Рис. 83. Сиденья десантного отделения

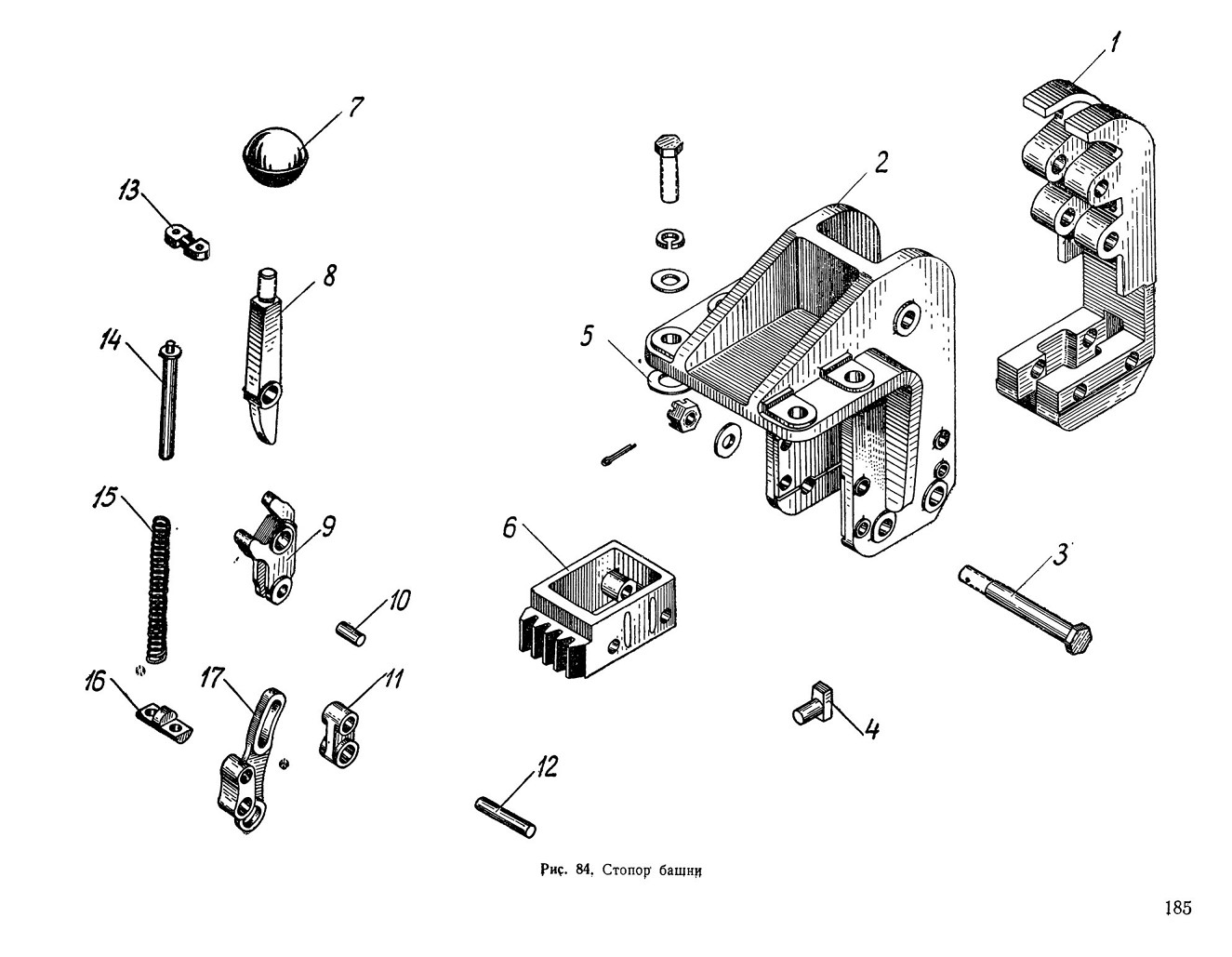

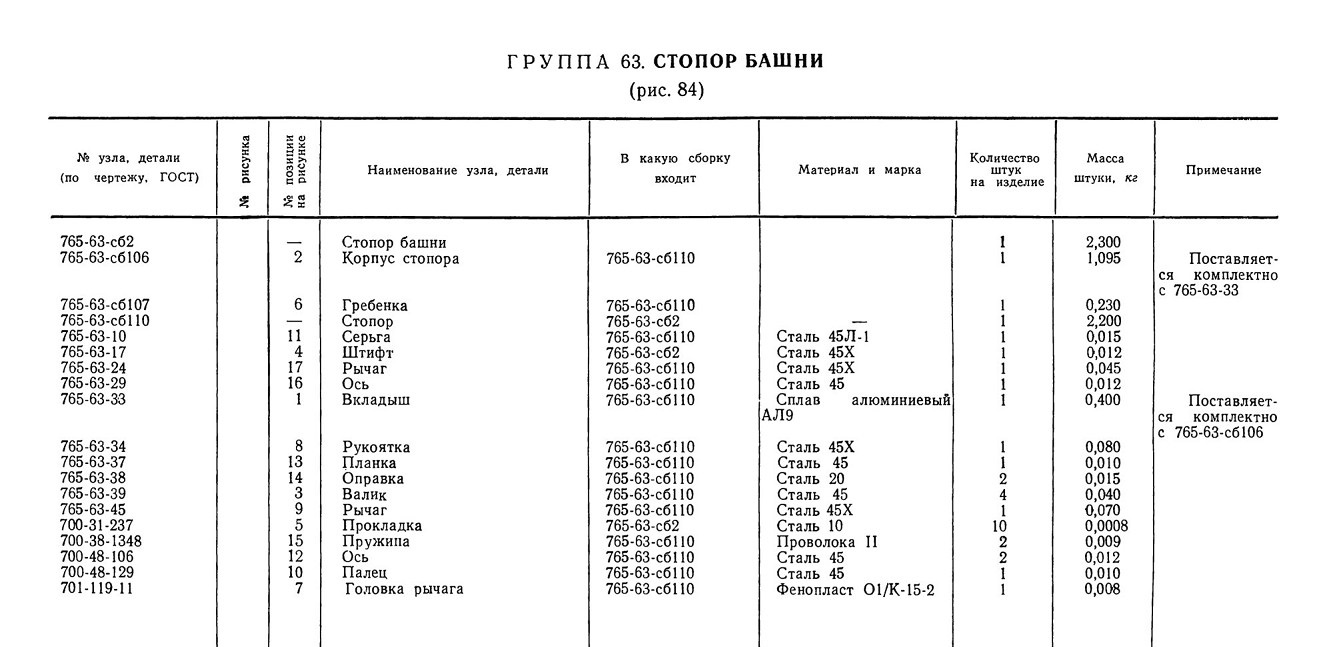

ГРУППА 63. СТОПОР БАШНИ

(рис. 84)

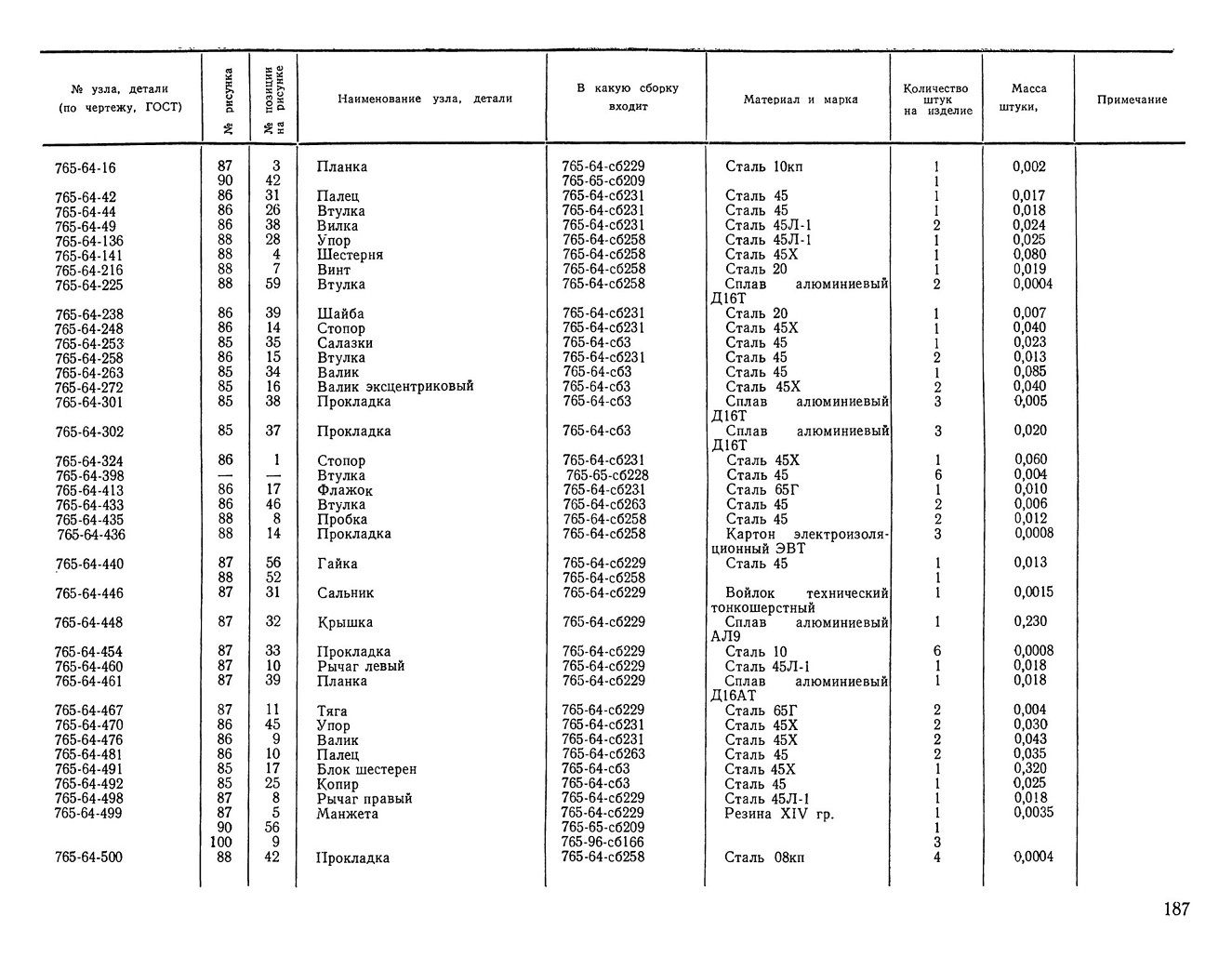

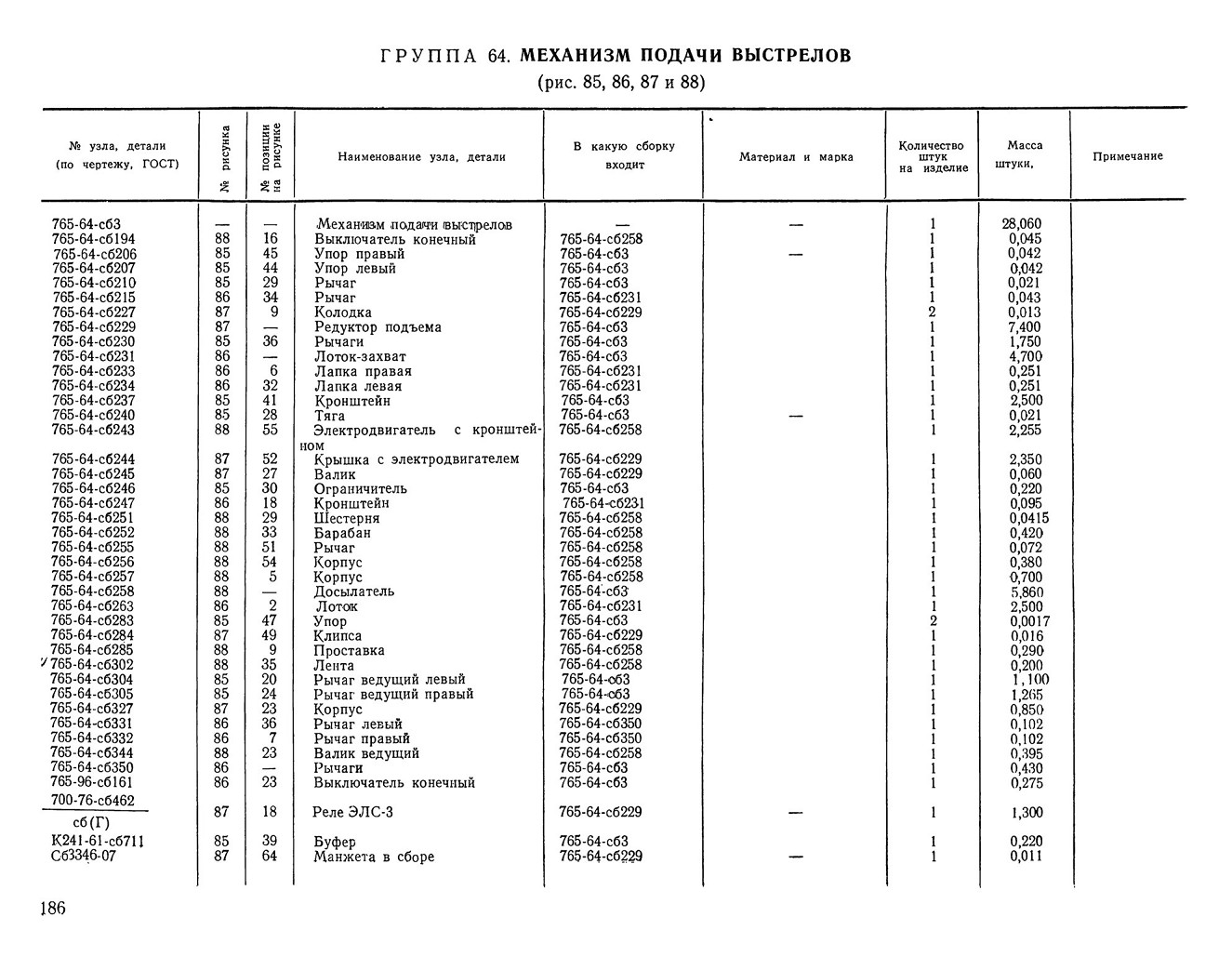

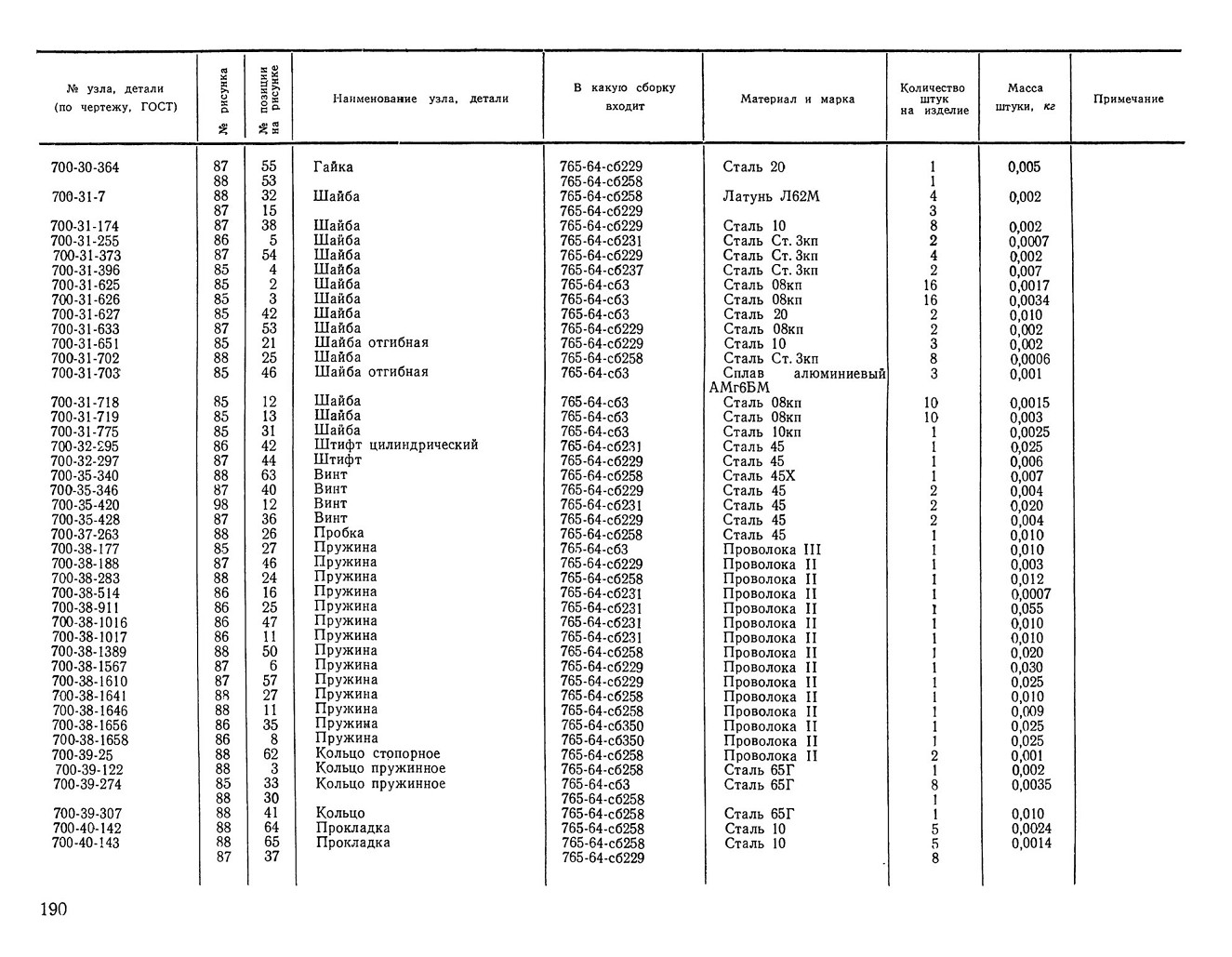

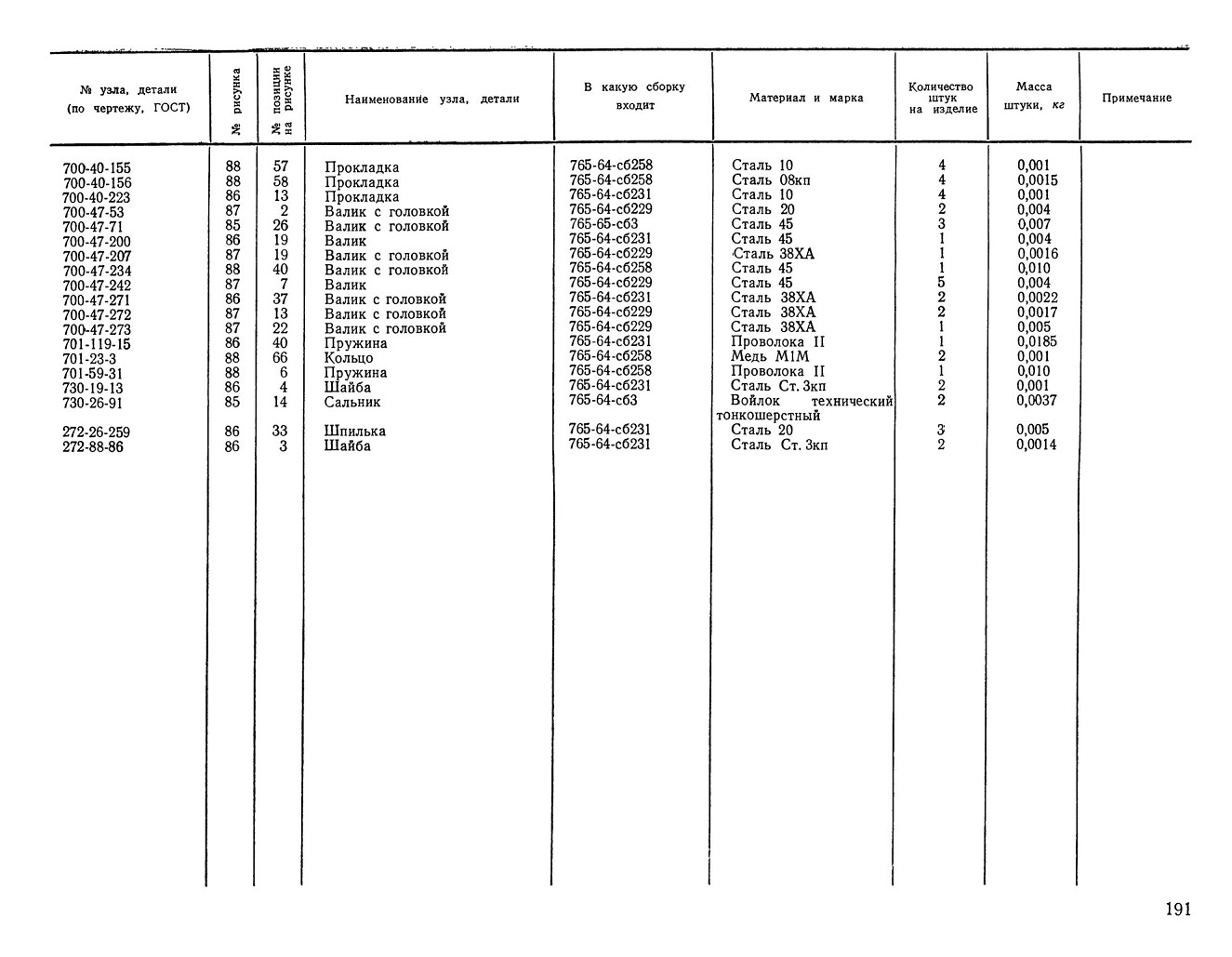

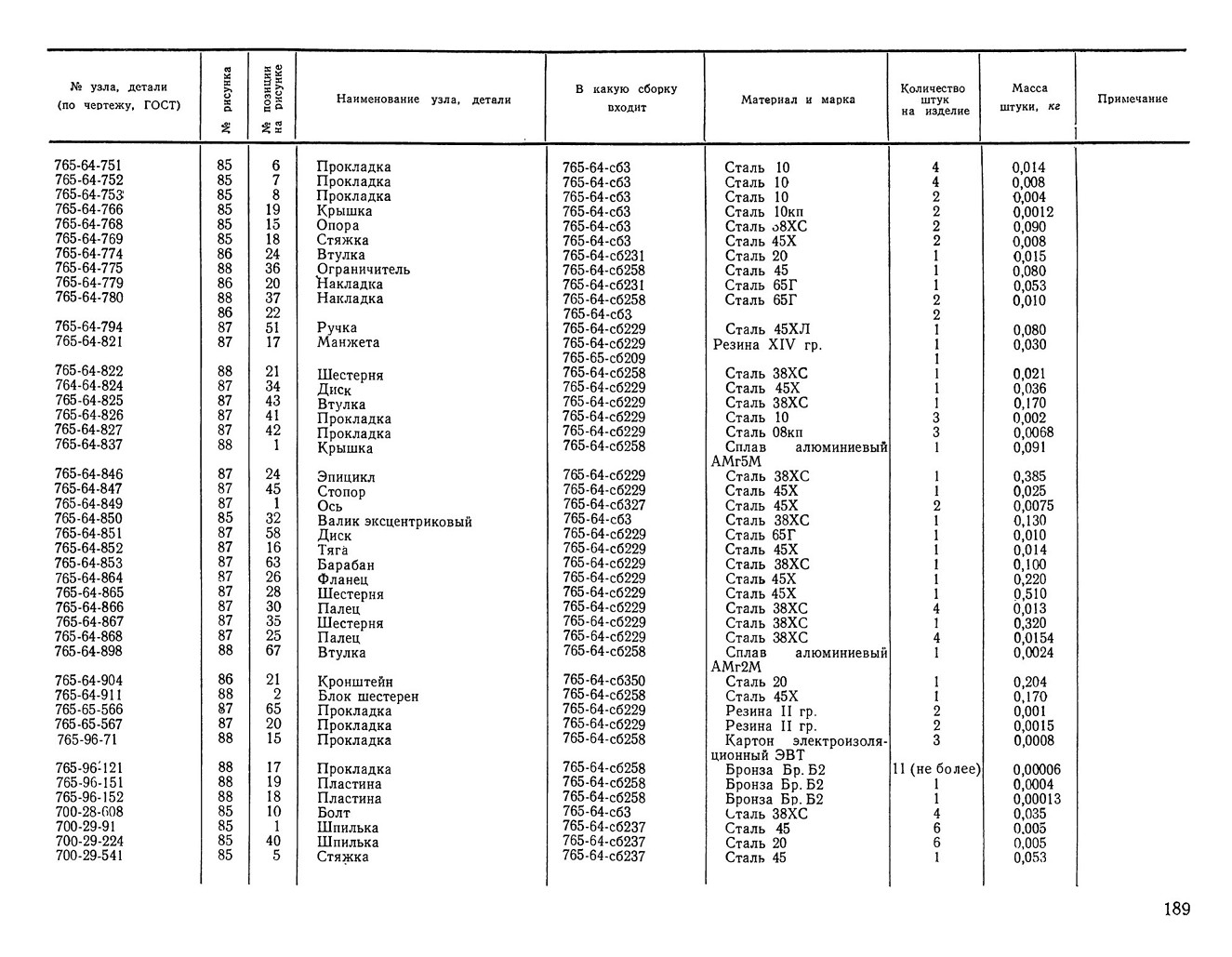

ГРУППА 64. МЕХАНИЗМ ПОДАЧИ ВЫСТРЕЛОВ

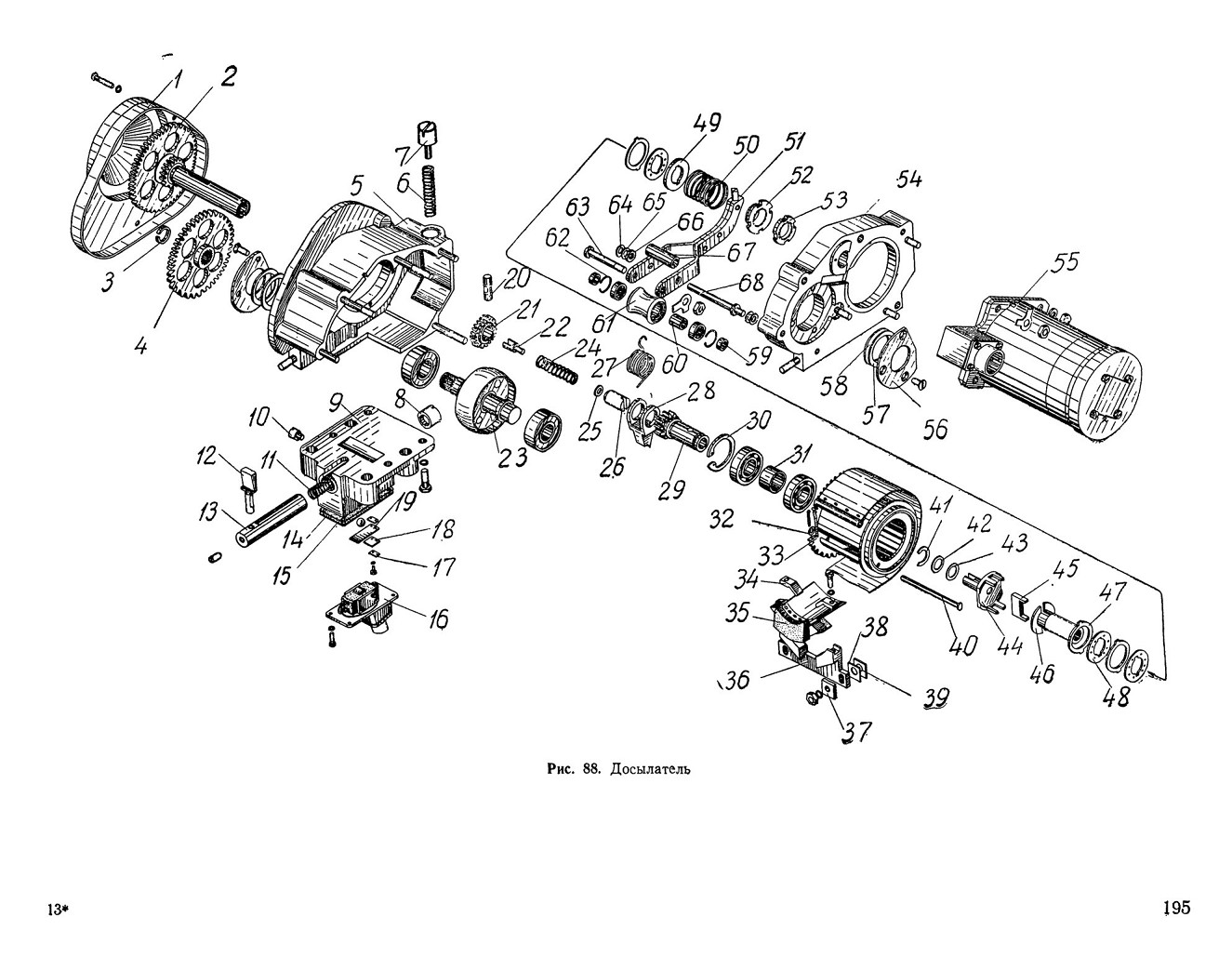

(рис. 85, 86, 87 и 88)

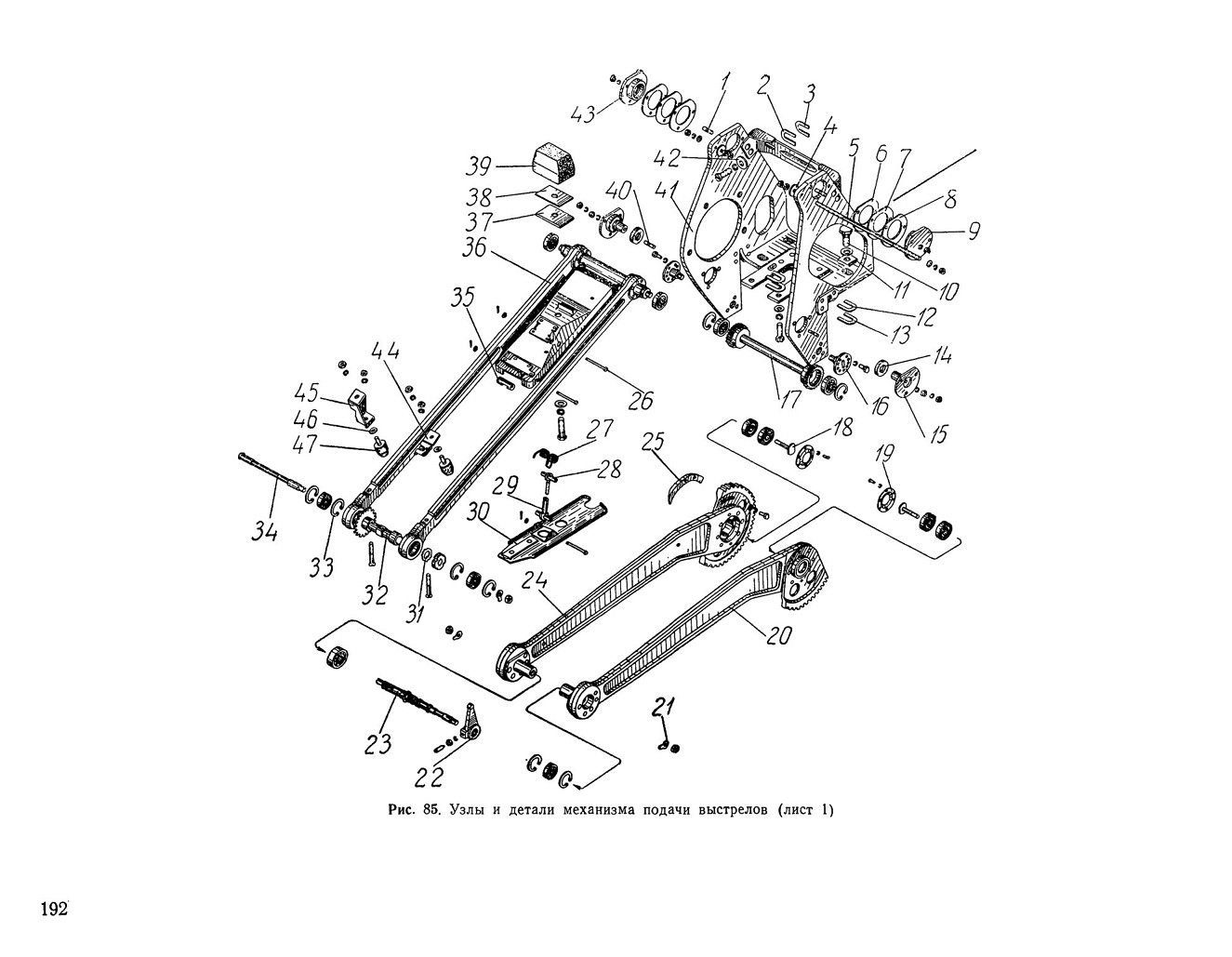

Рис. 85. Узлы и детали механизма подачи выстрелов (лист I)

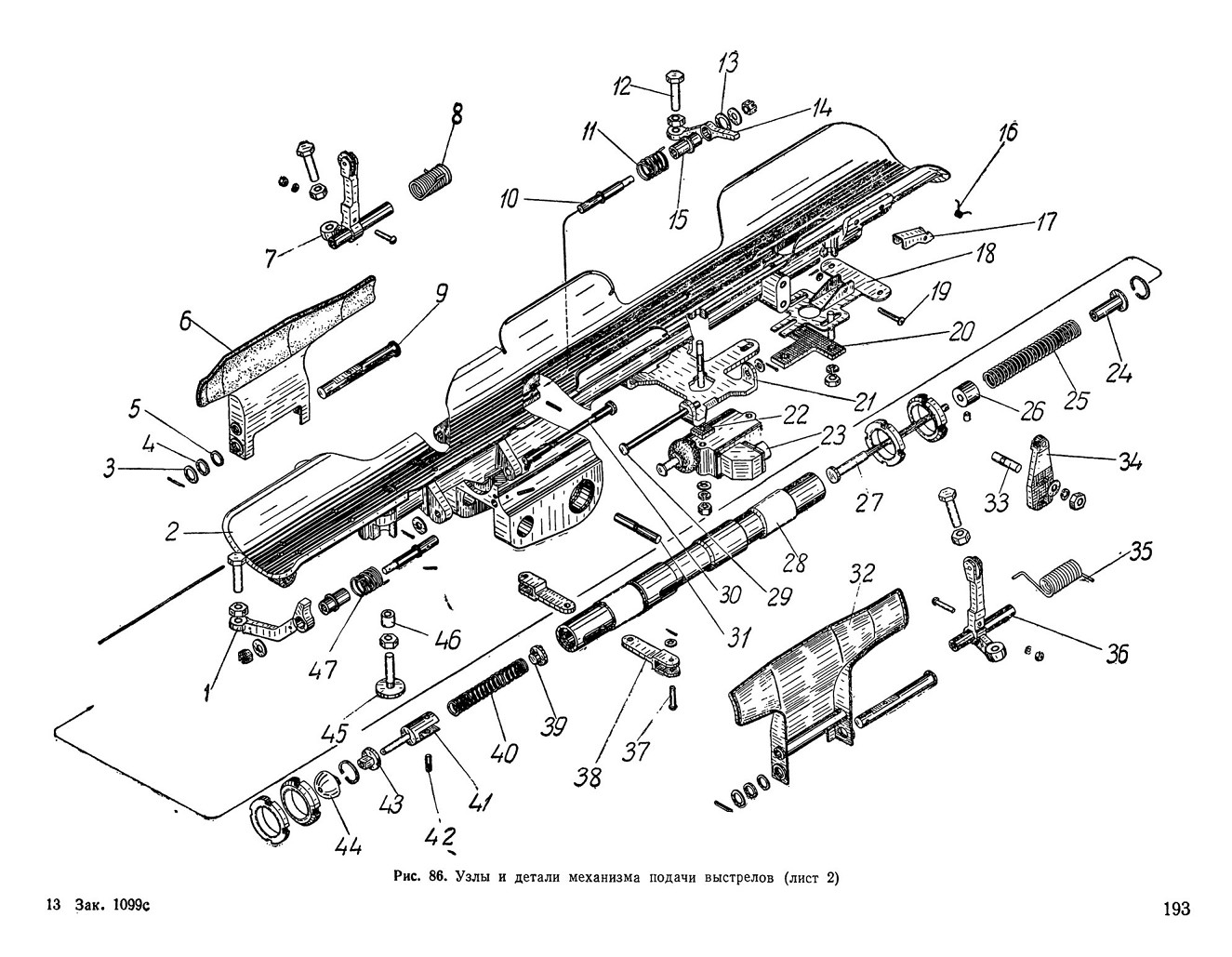

Рис. 86. Узлы и детали механизма подачи выстрелов (лист 2)

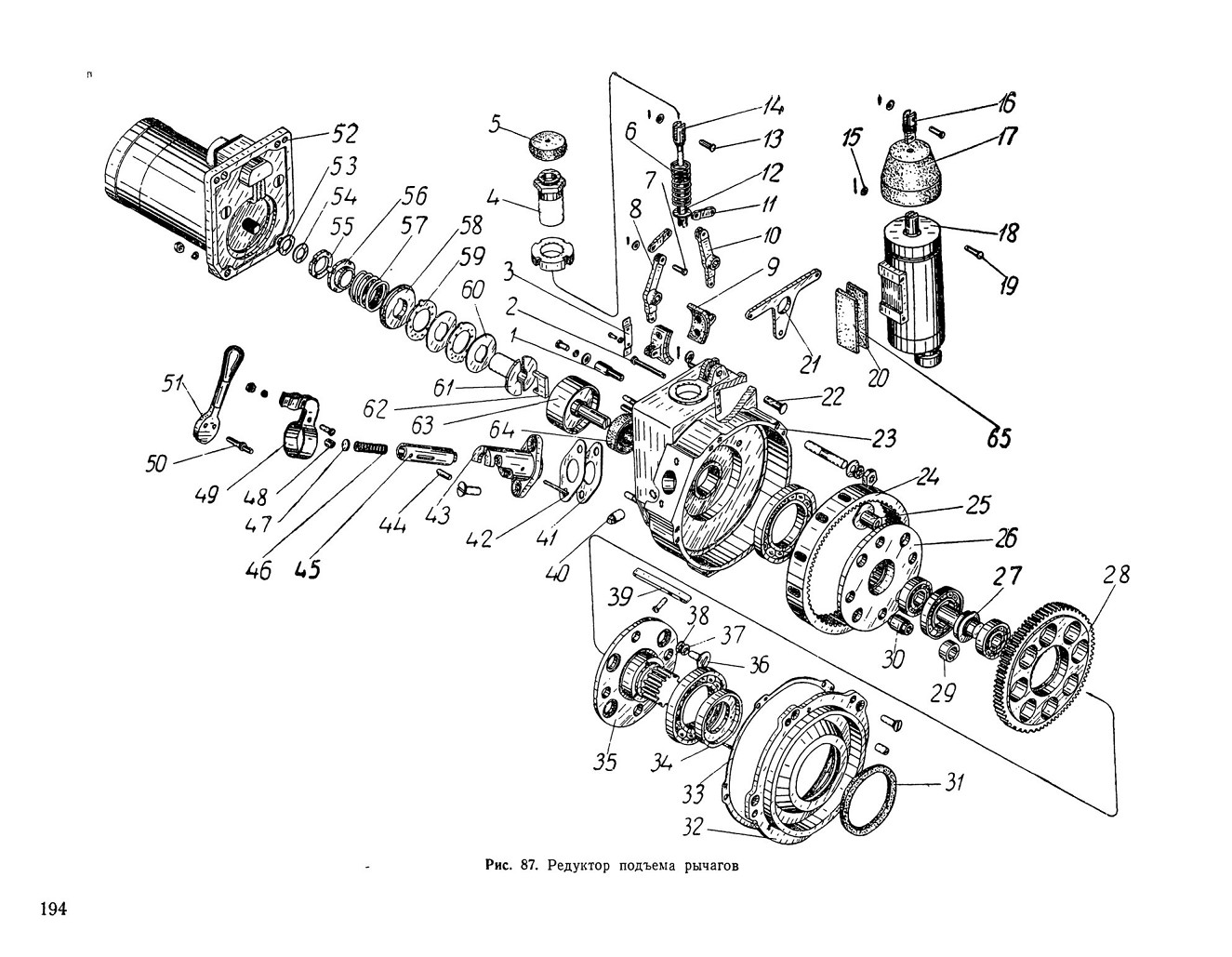

Рис. 87. Редуктор подъема рычагов

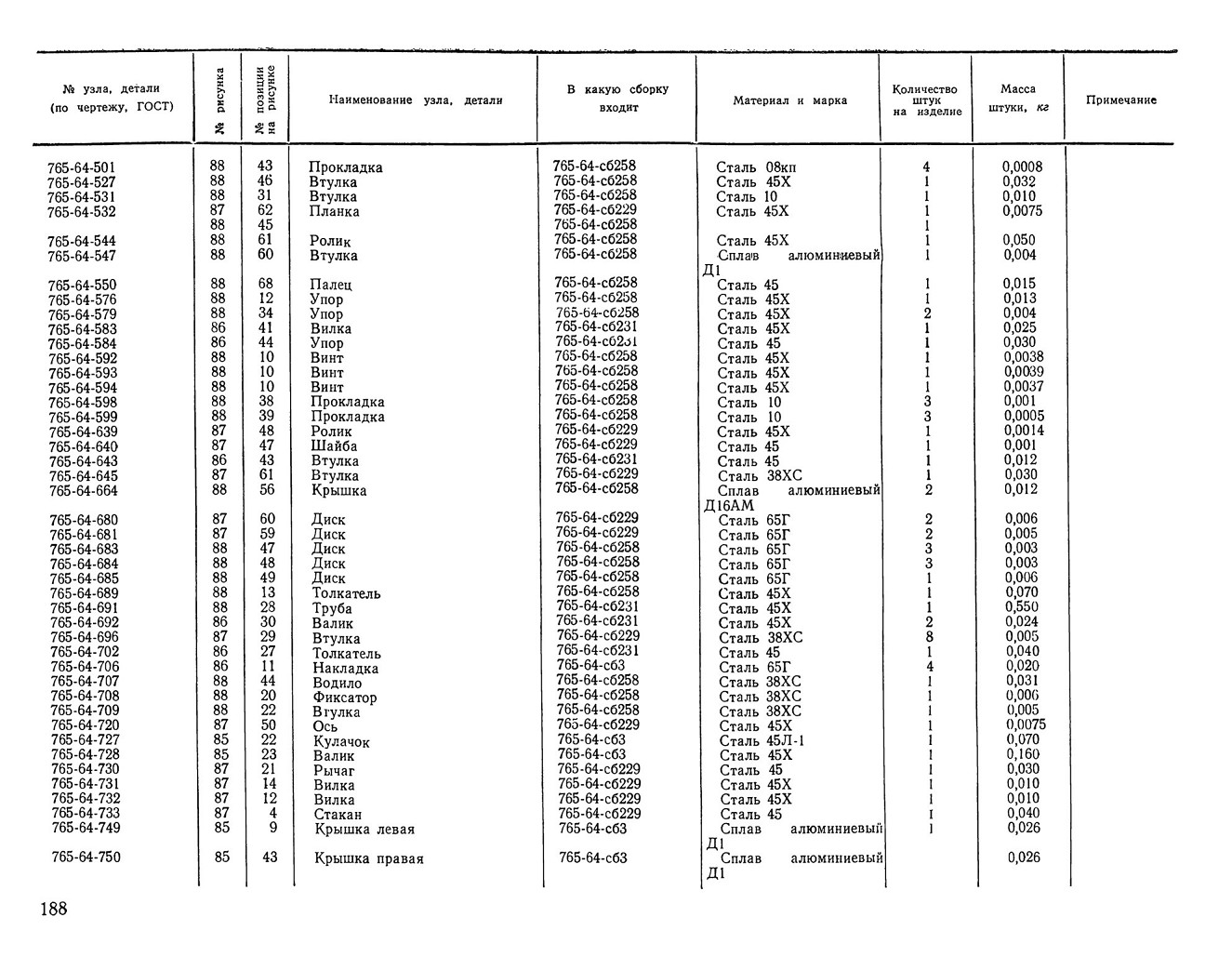

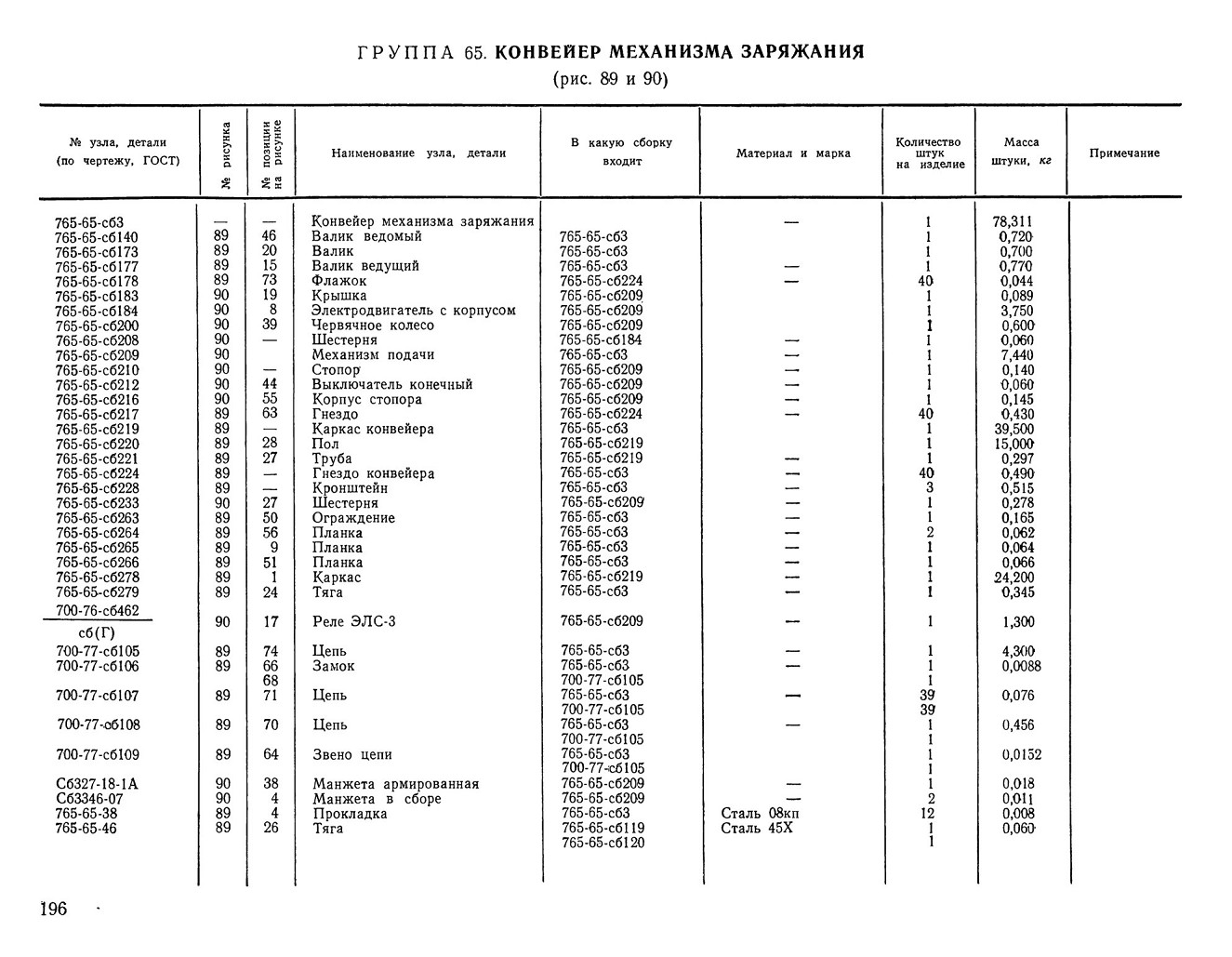

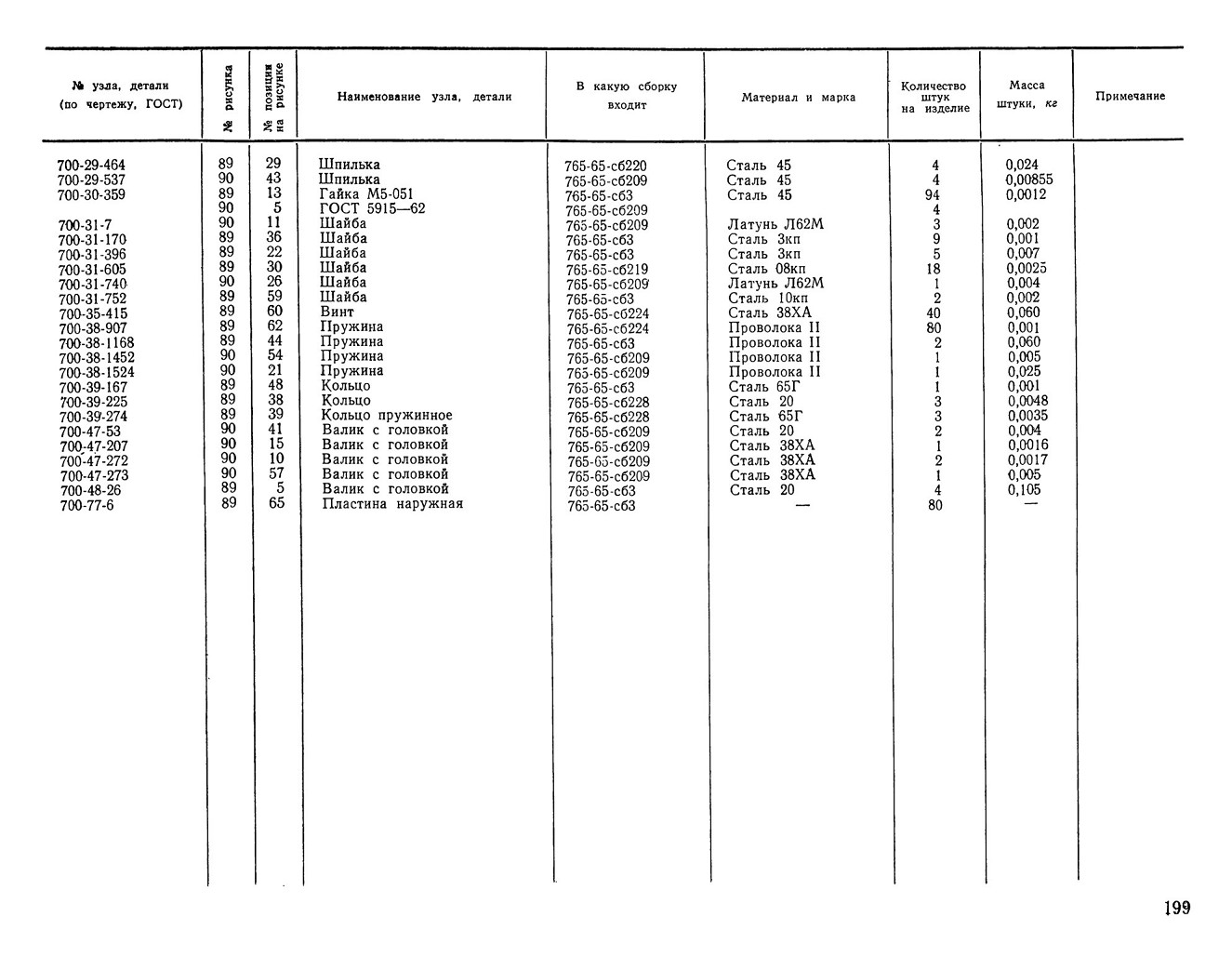

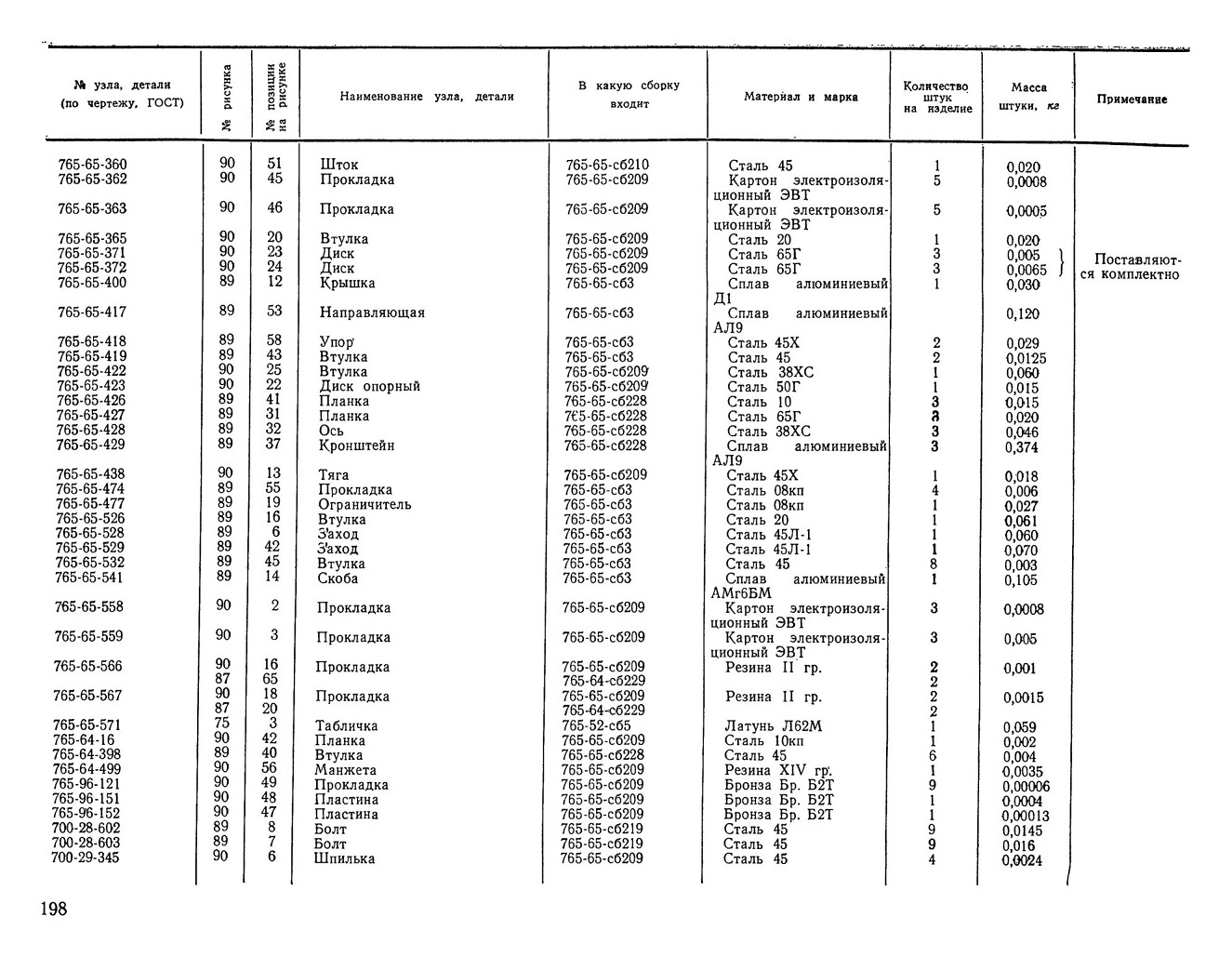

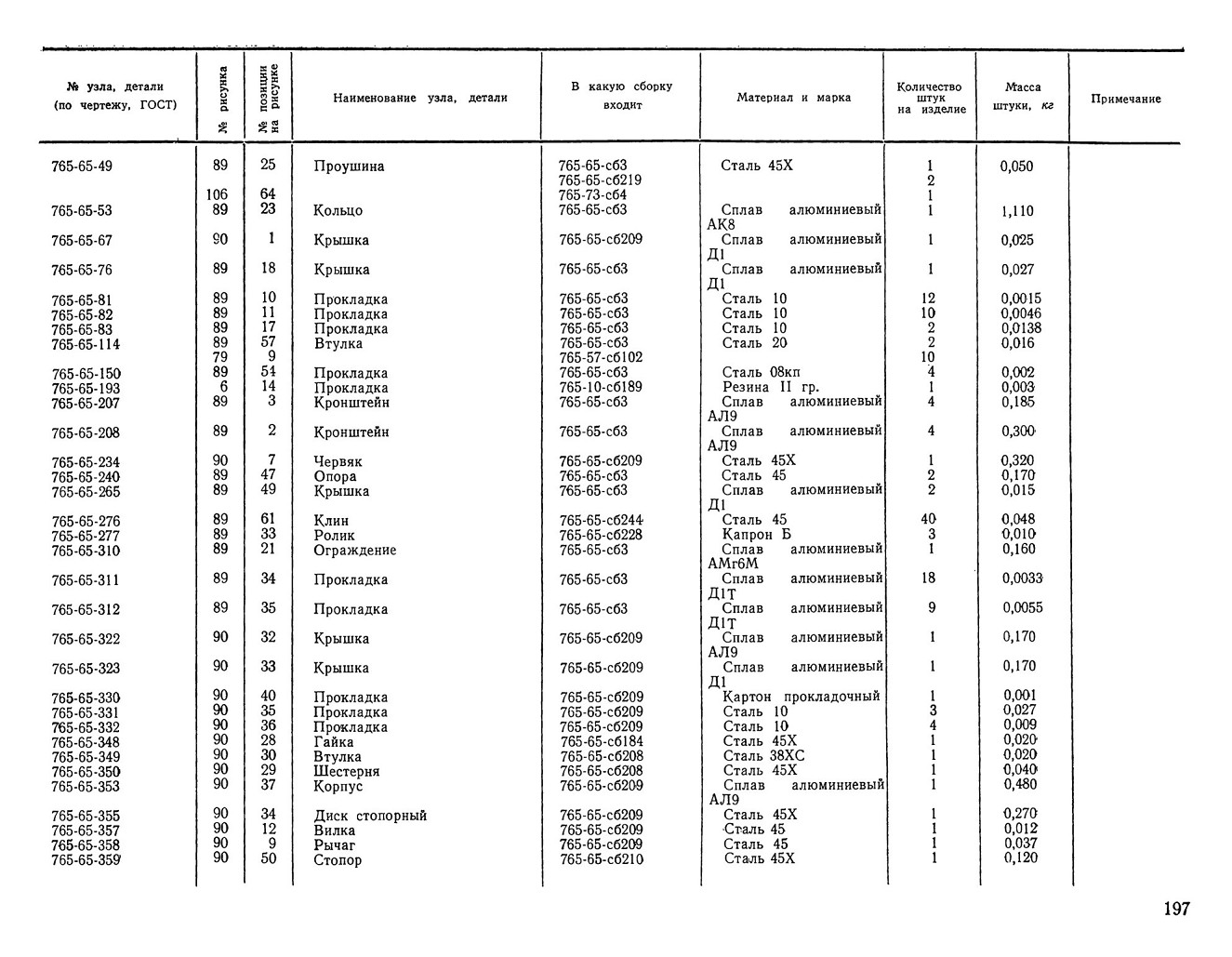

ГРУППА 65. КОНВЕЙЕР МЕХАНИЗМА ЗАРЯЖАНИЯ

(рис. 89 и 90)
