Каталог узлов и деталей боевой машины пехоты БМП-1 (1971 год) - часть 9

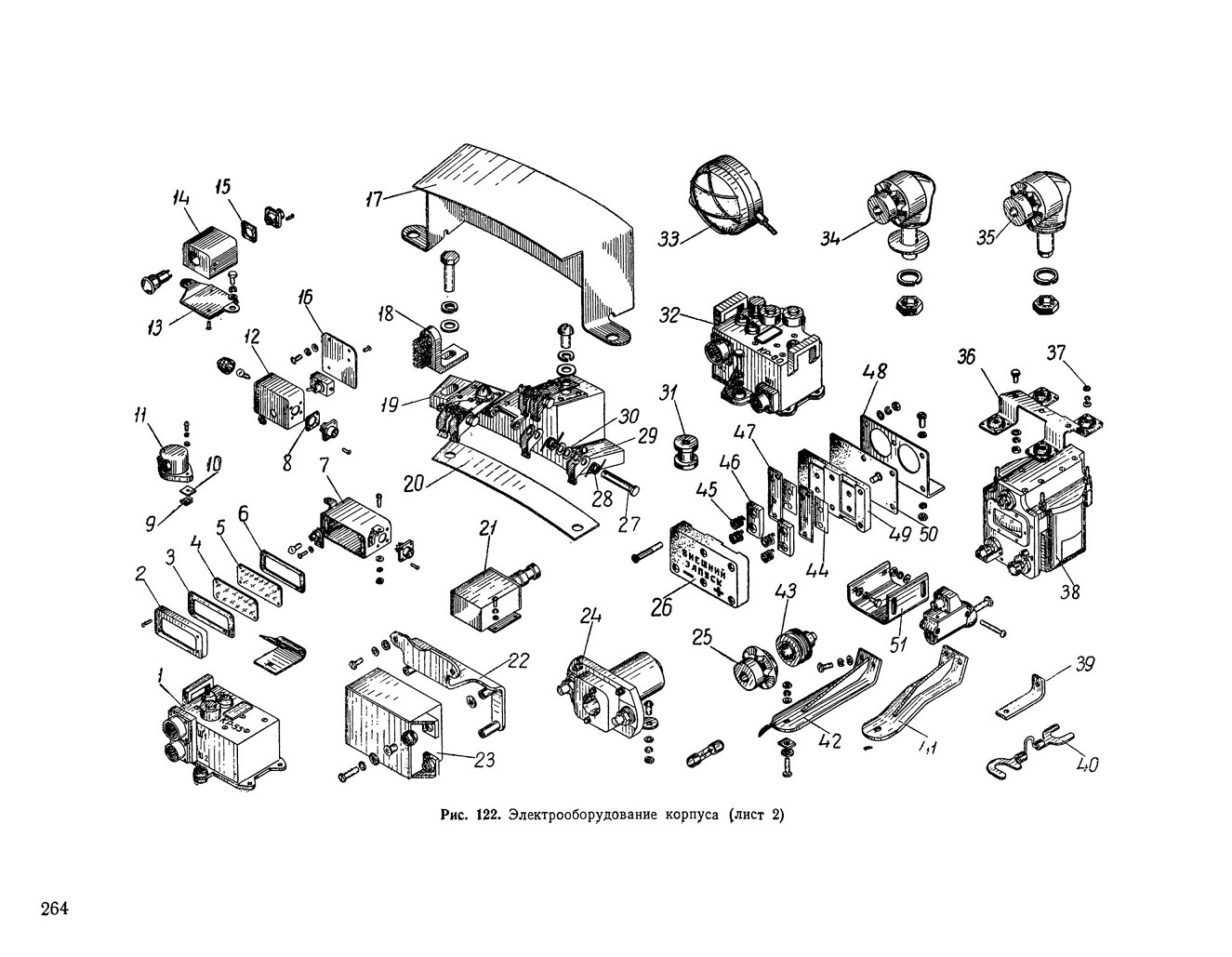

Рис. 122. Электрооборудование корпуса (лист 2)

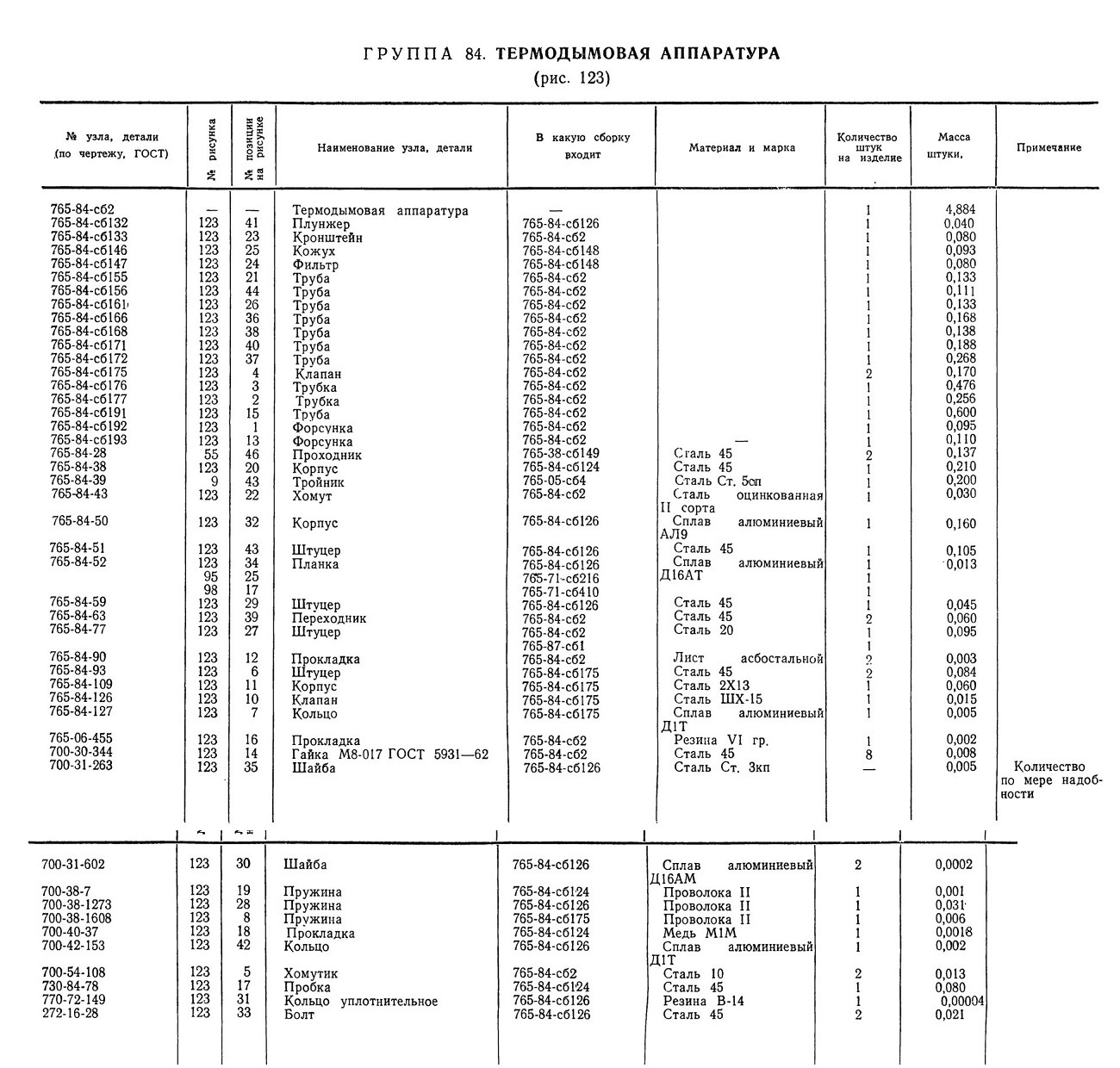

ГРУППА 84. ТЕРМОДЫМОВАЯ АППАРАТУРА

(рис. 123)

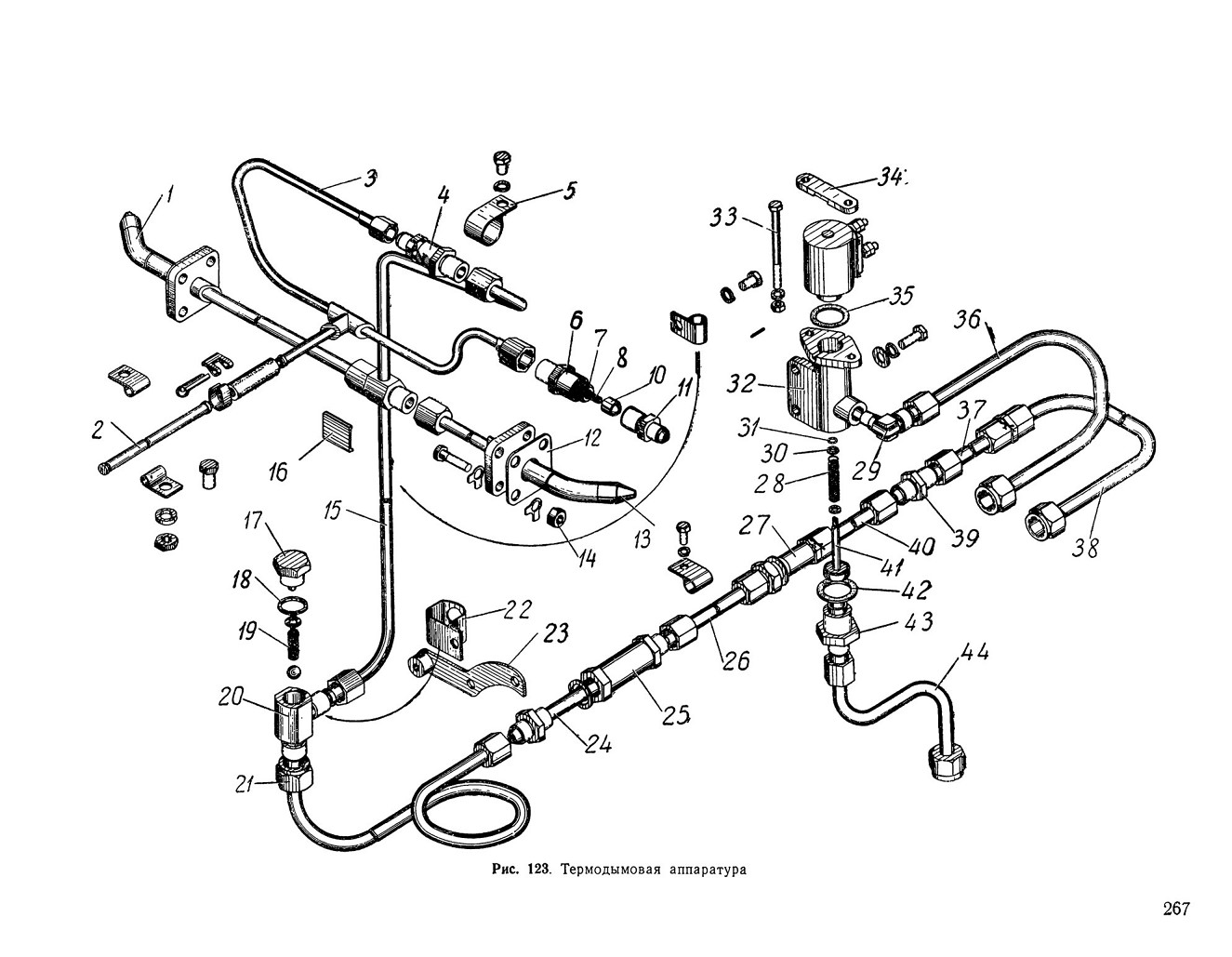

Рис. 123. Термодымовая аппаратура

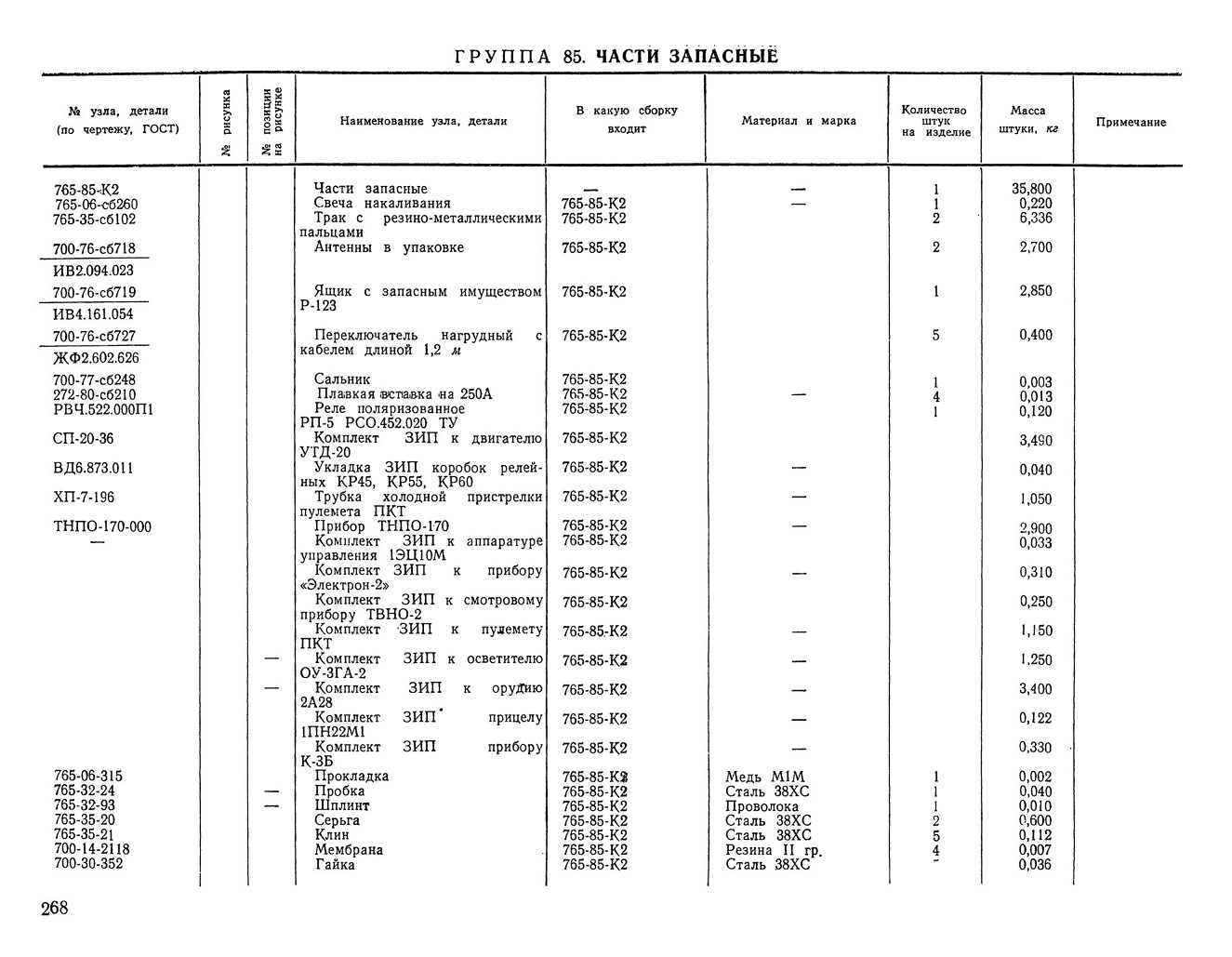

ГРУППА 85. ЧАСТИ ЗАПАСНЫЕ

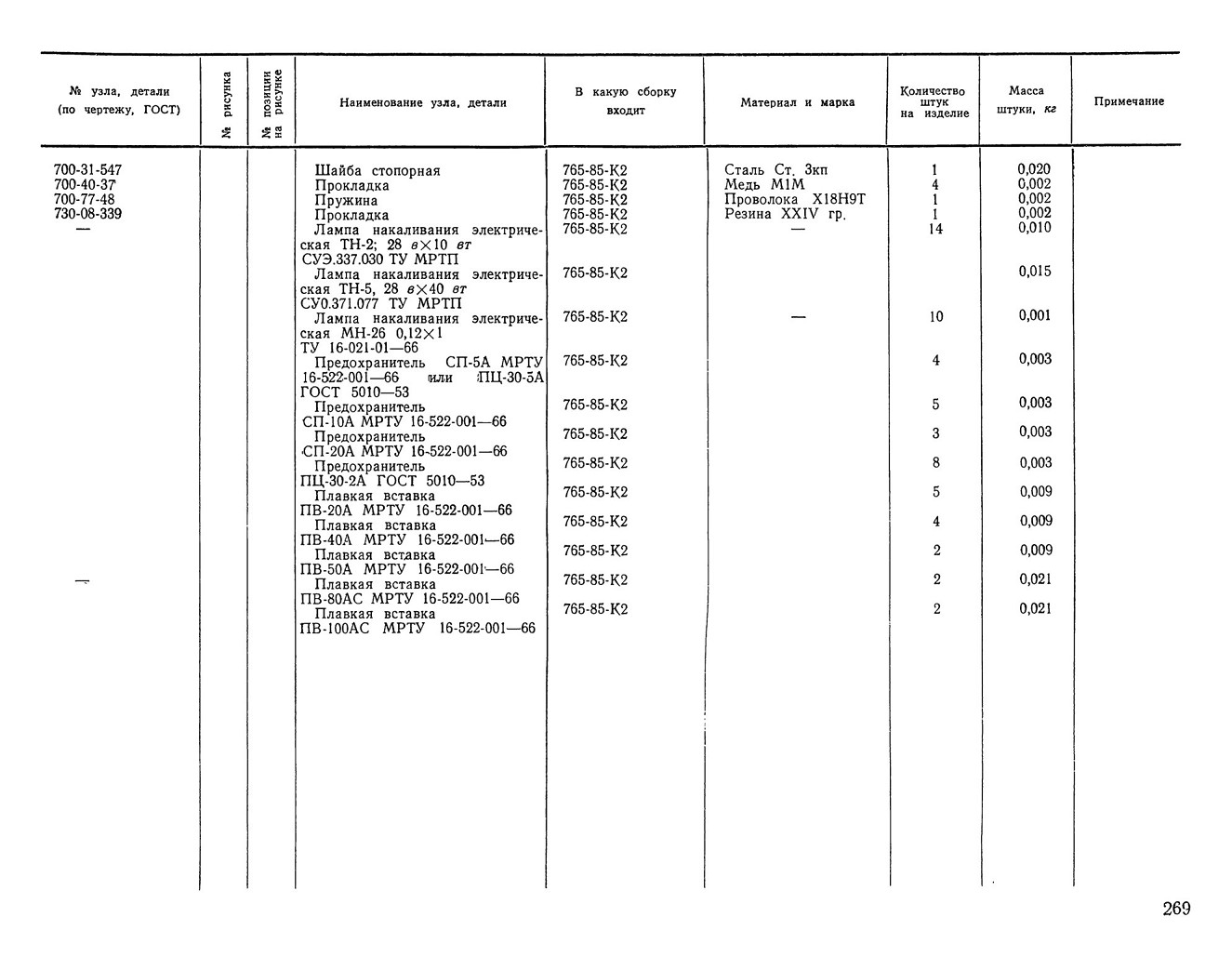

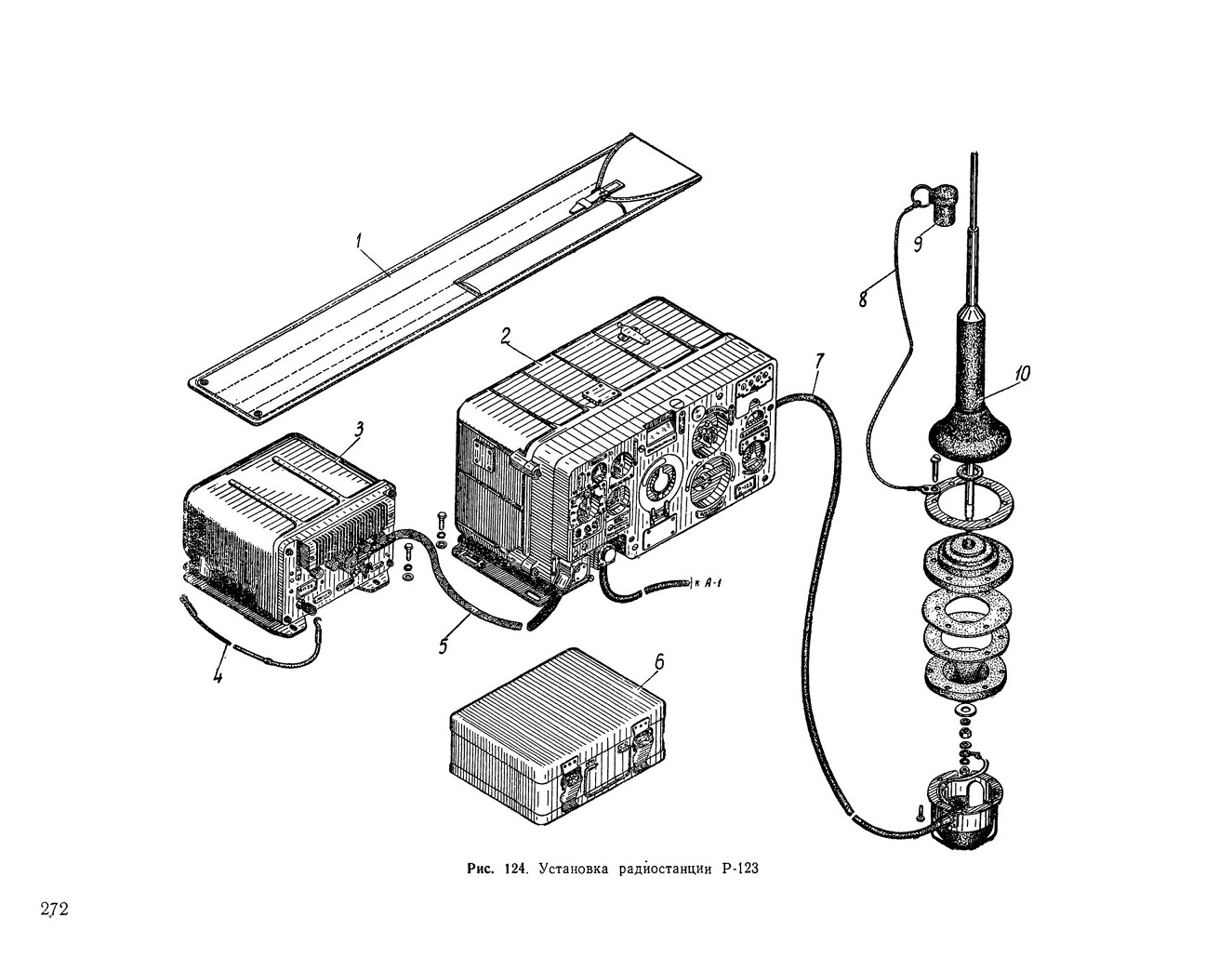

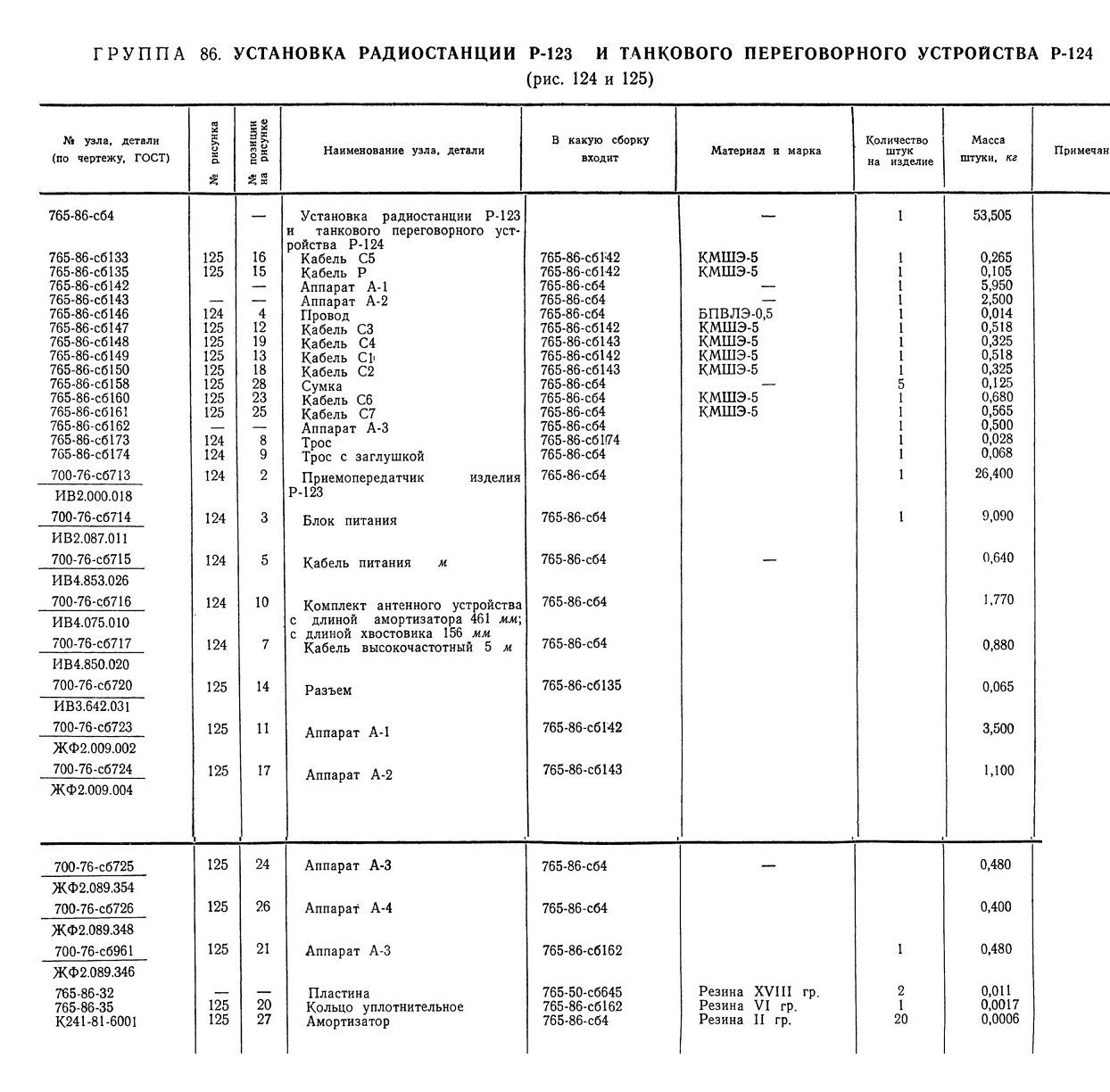

ГРУППА 86. УСТАНОВКА РАДИОСТАНЦИИ Р-123 И ТАНКОВОГО ПЕРЕГОВОРНОГО УСТРОЙСТВА Р-124

(рис. 124 и 125)

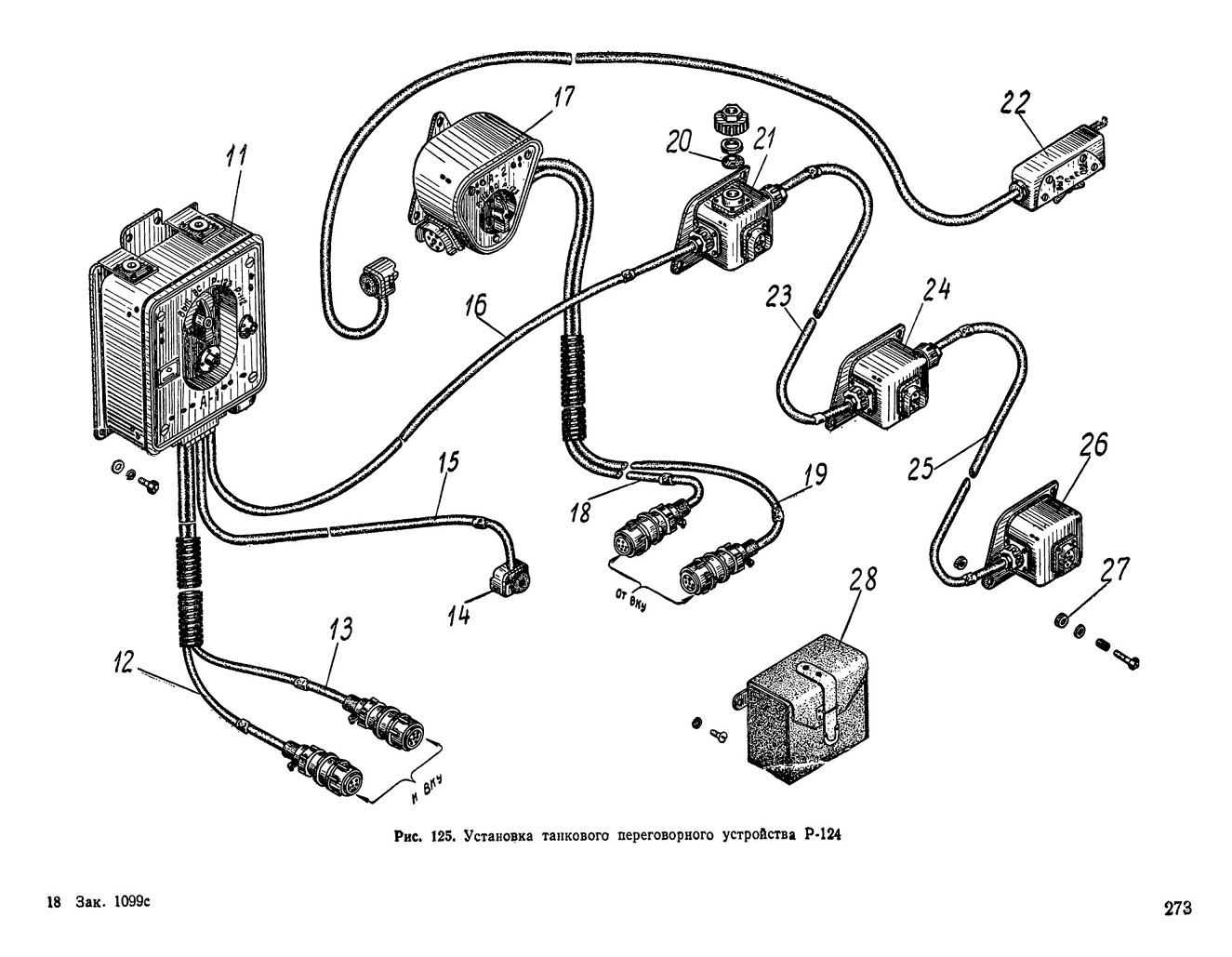

Рис. 125. Установка танкового переговорного устройства Р-124

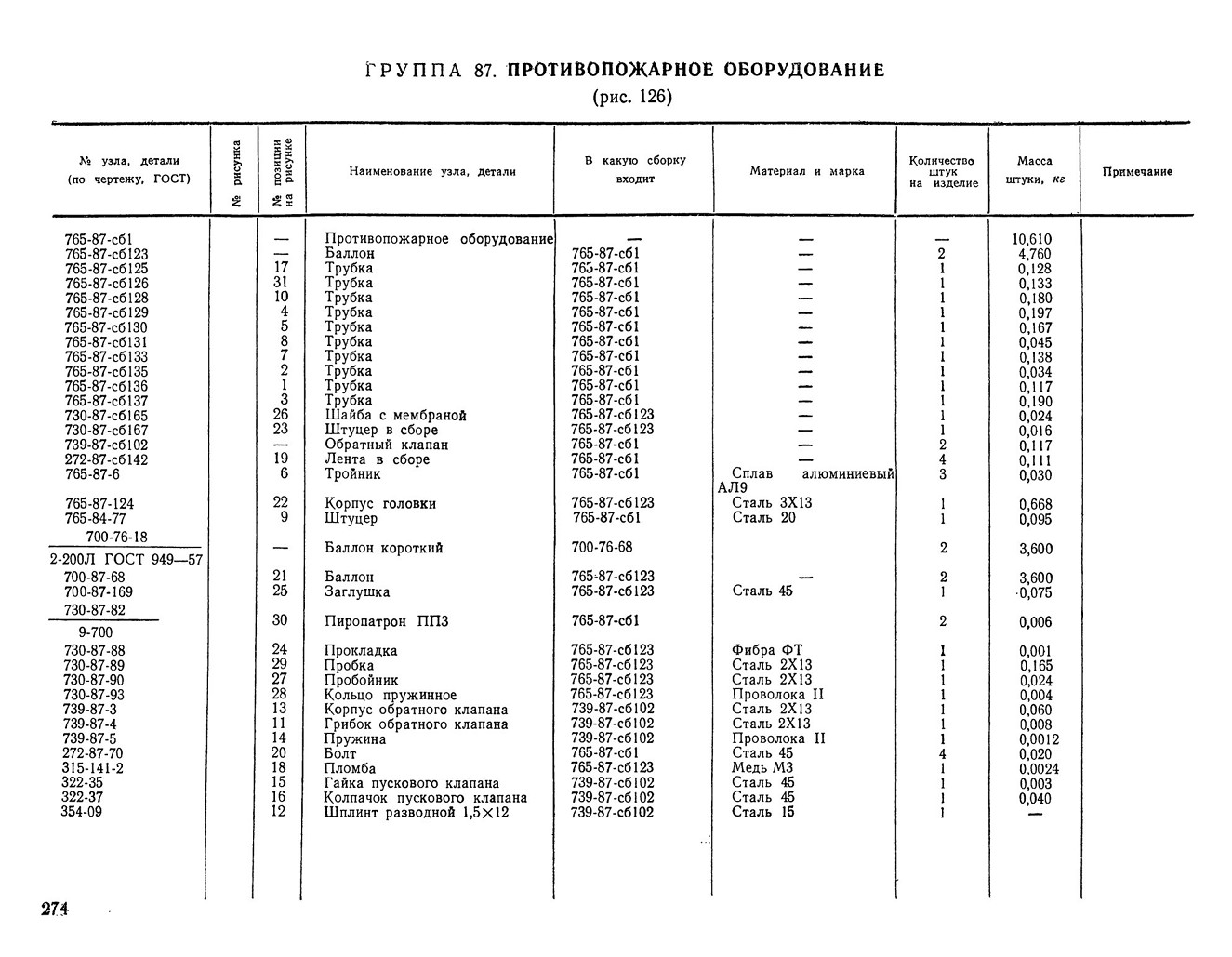

ГРУППА 87. ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ

(рис. 126)

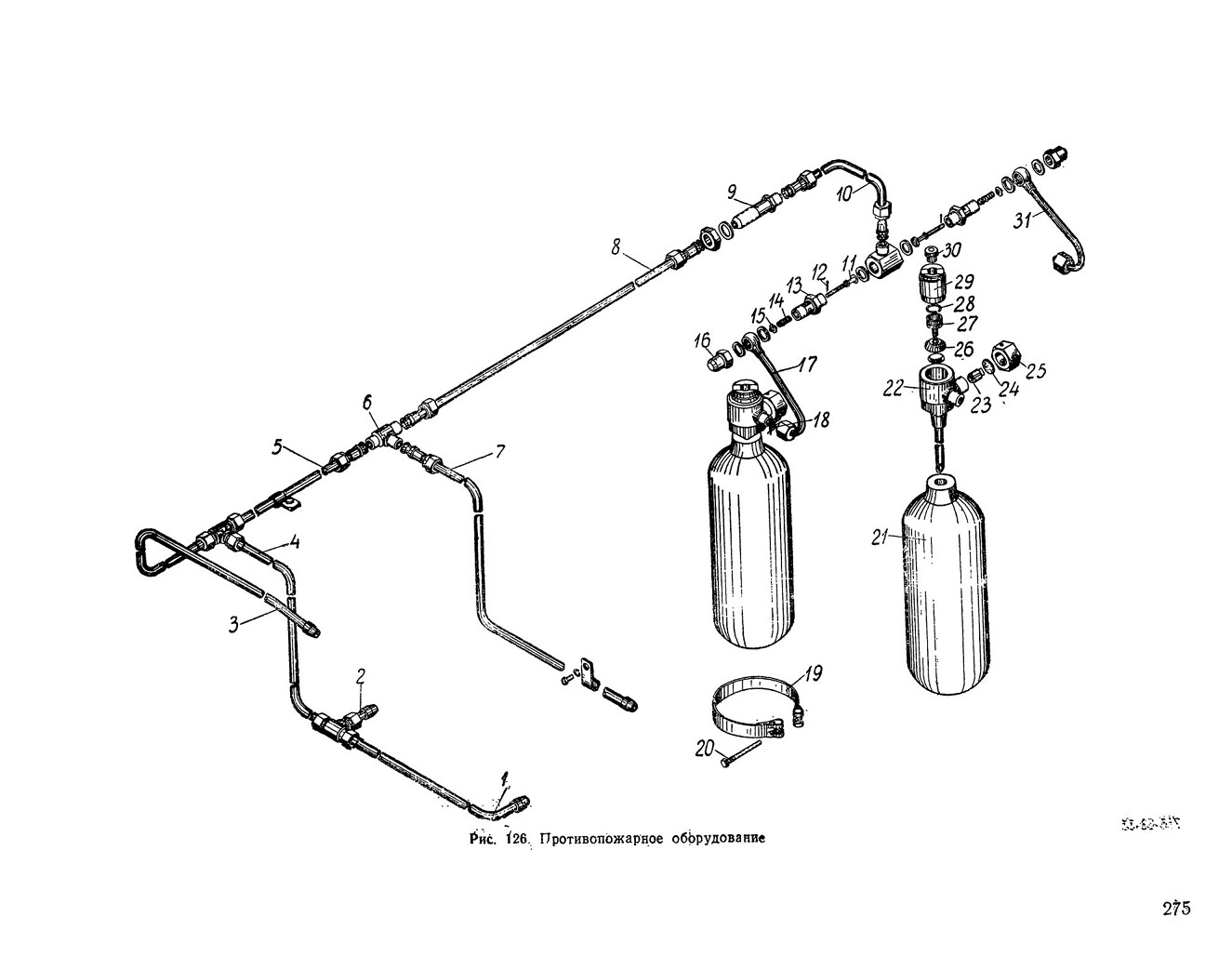

Рис. 126. Противопожарное оборудование

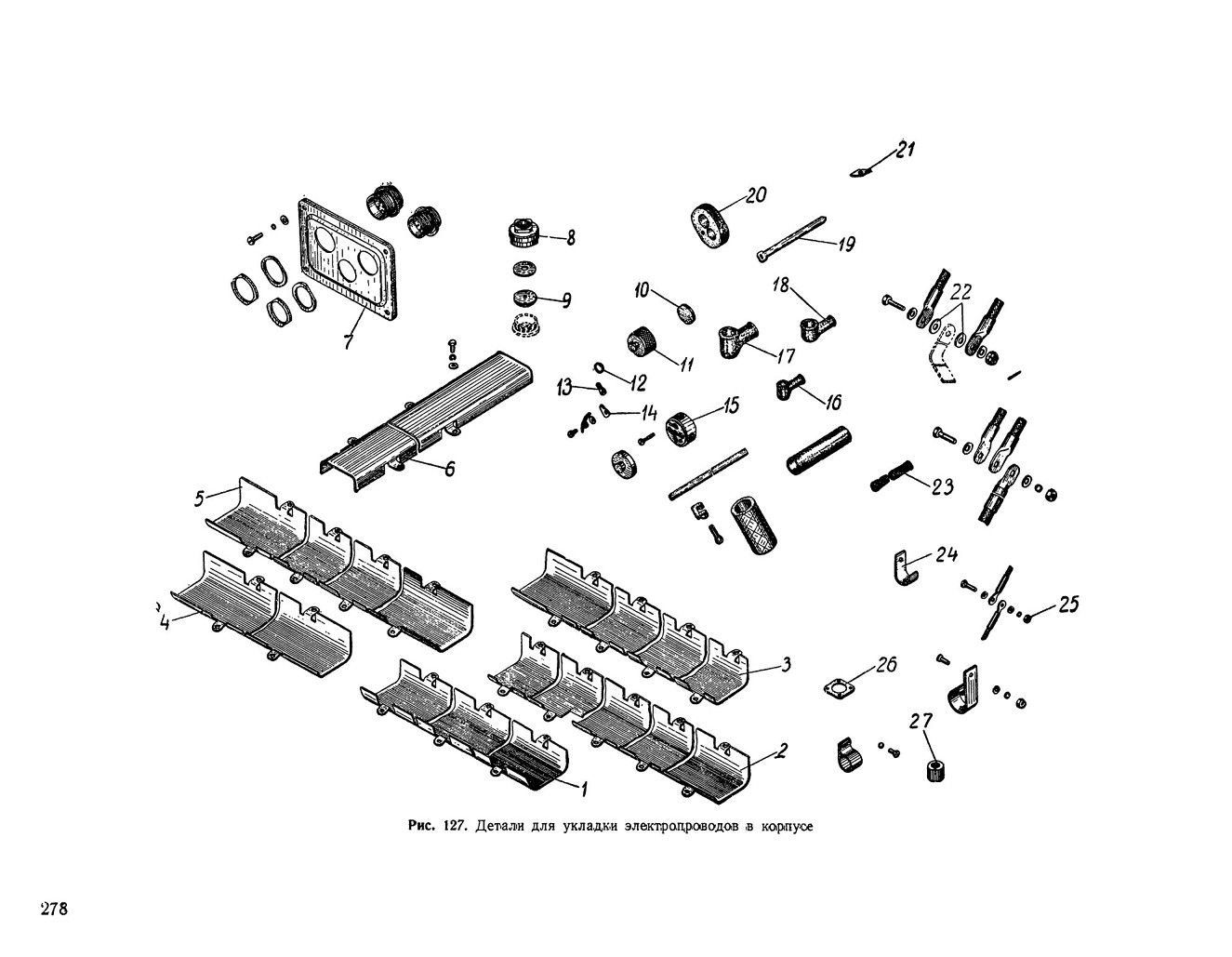

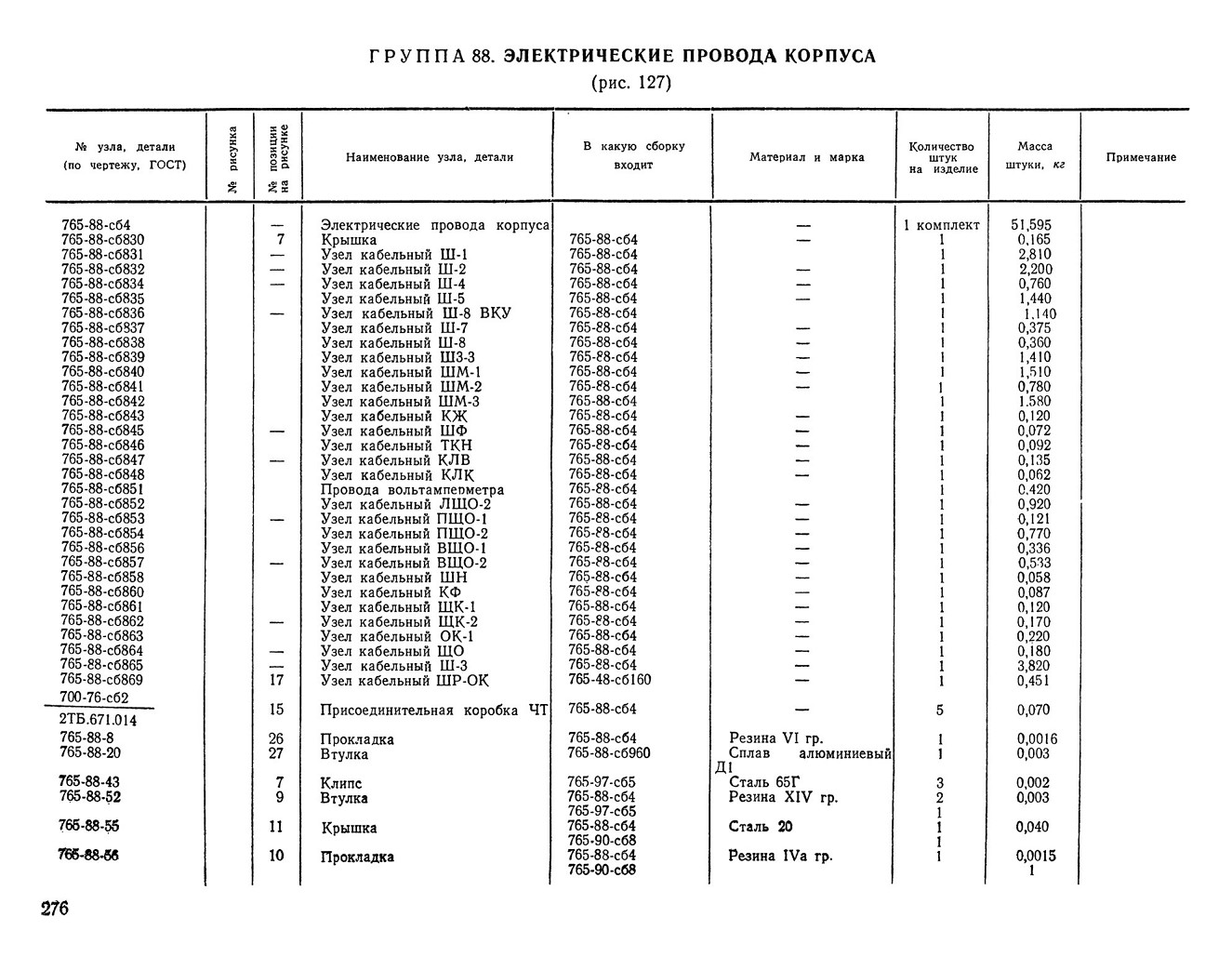

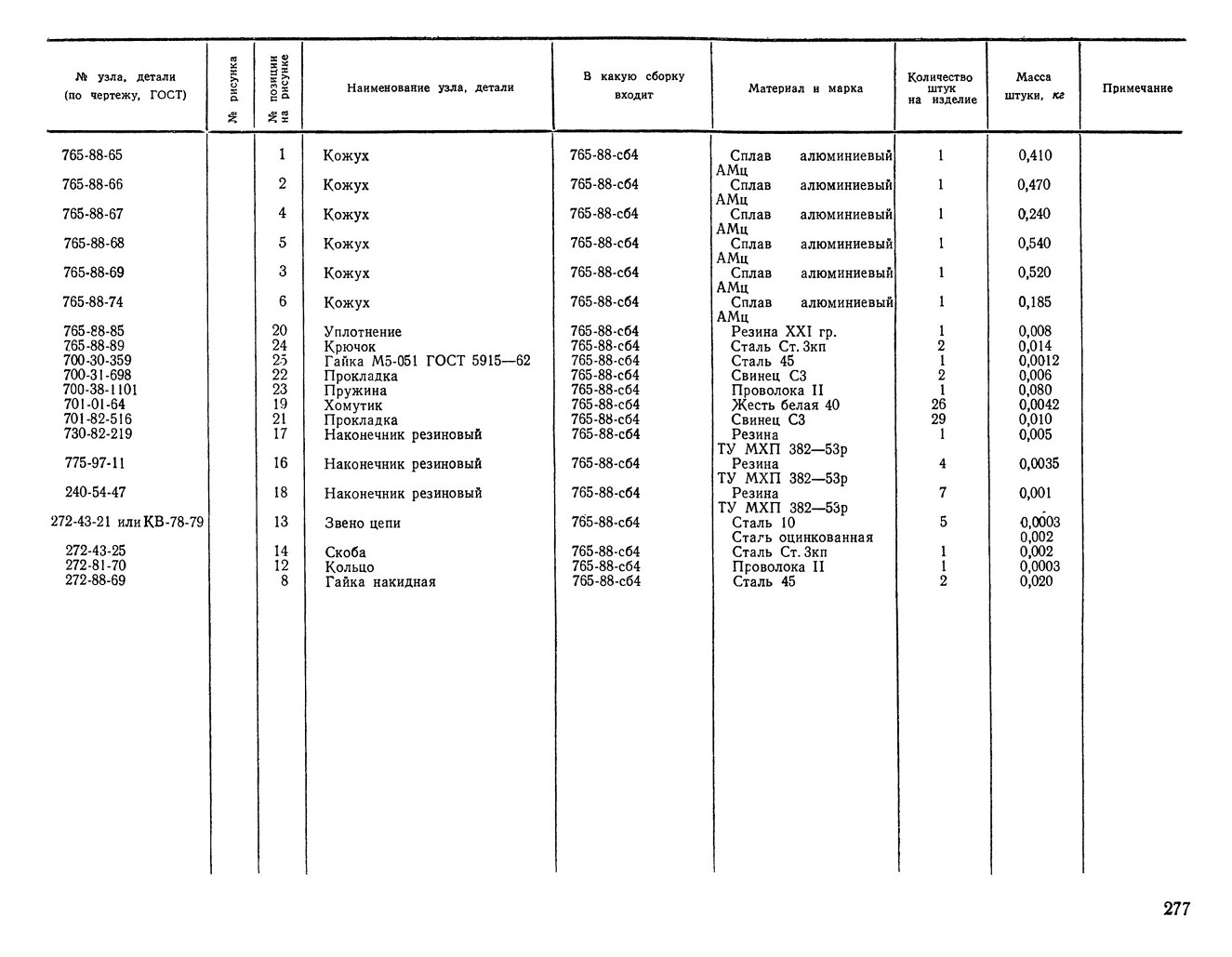

ГРУППА 88. ЭЛЕКТРИЧЕСКИЕ ПРОВОДА КОРПУСА

(рис. 127)

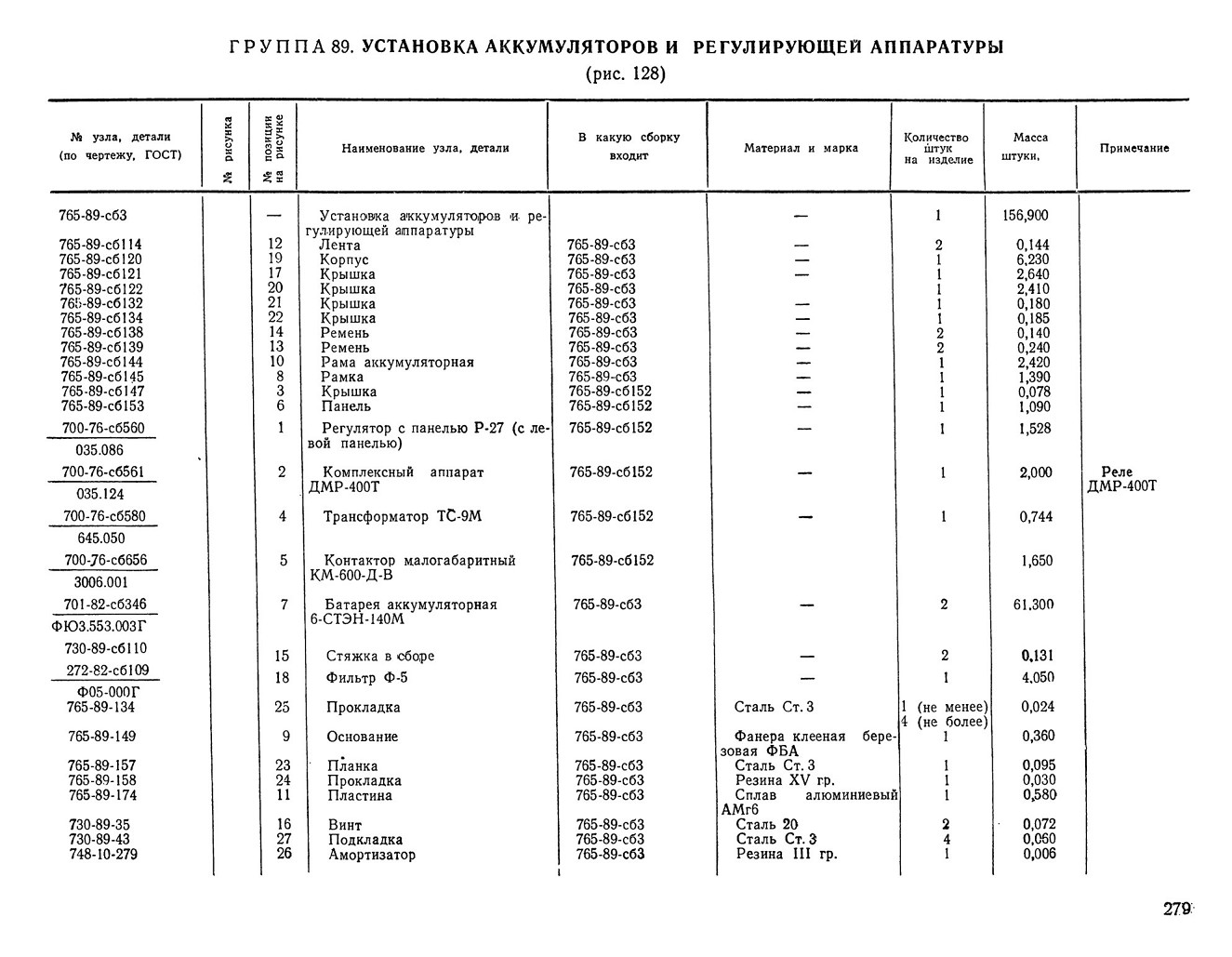

ГРУППА 89. УСТАНОВКА АККУМУЛЯТОРОВ И РЕГУЛИРУЮЩЕЙ АППАРАТУРЫ

(рис. 128)

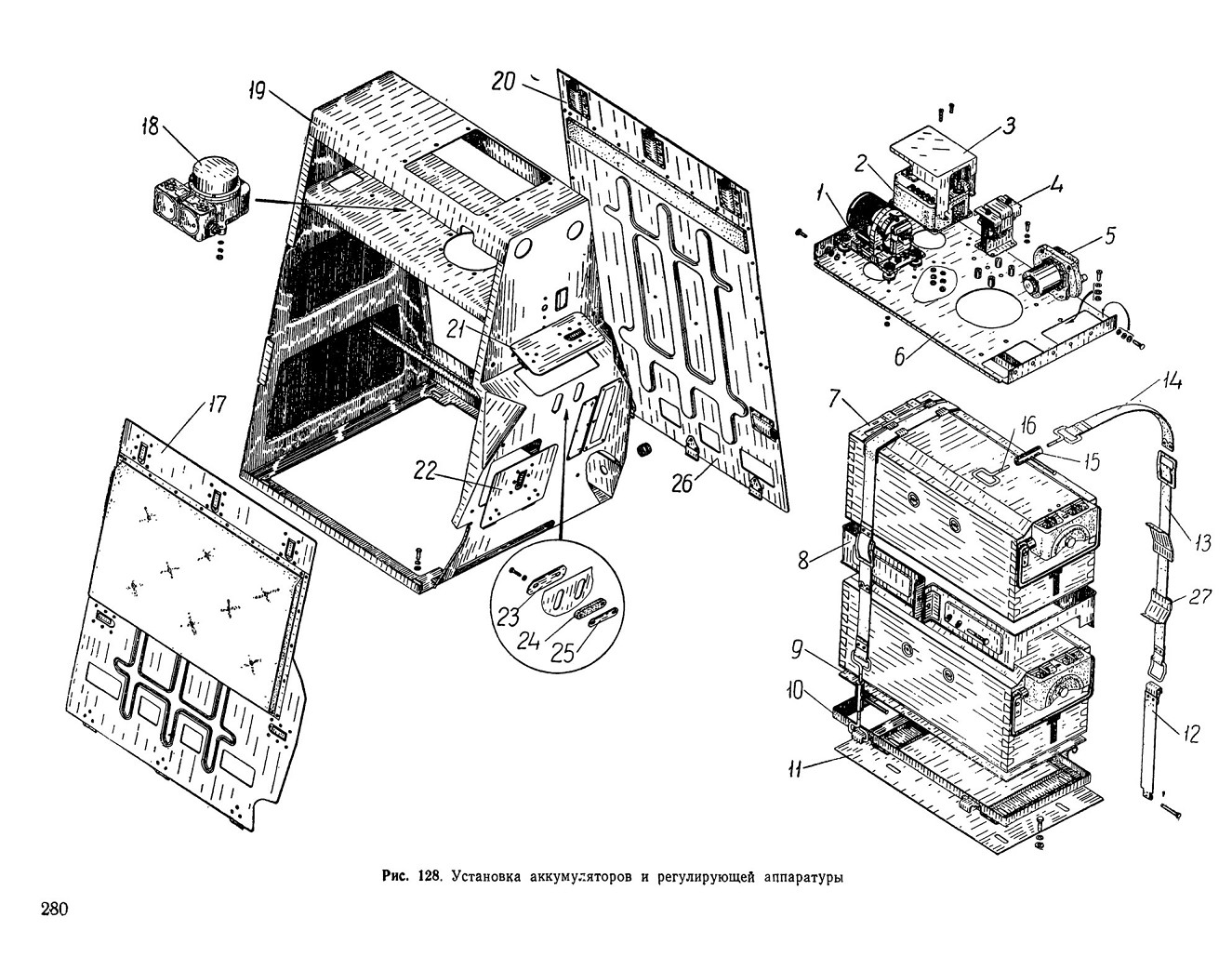

Рис. 128. Установка аккумуляторов и регулирующей аппаратуры

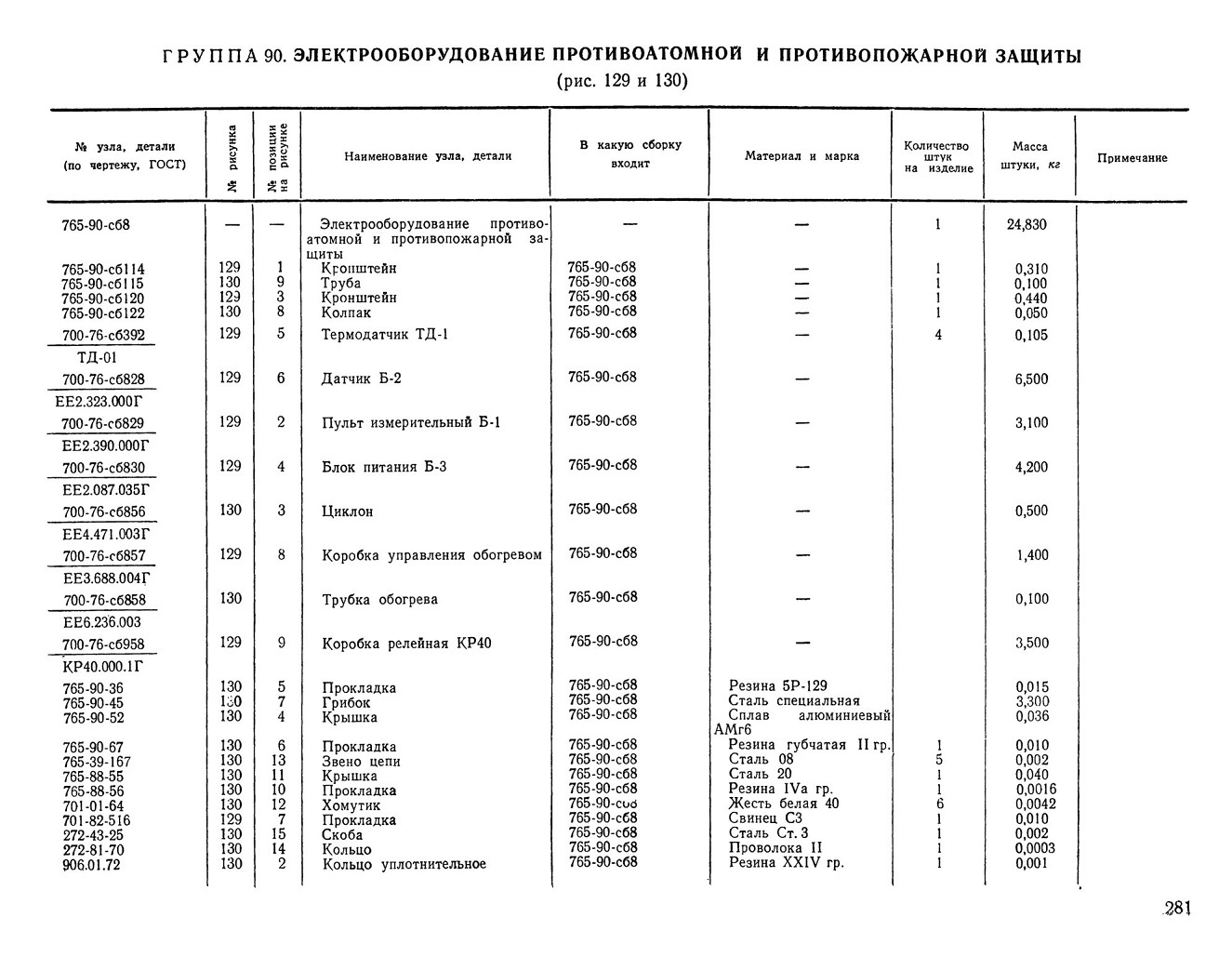

ГРУППА 90. ЭЛЕКТРООБОРУДОВАНИЕ ПРОТИВОАТОМНОЙ И ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ

(рис. 129 и 130)

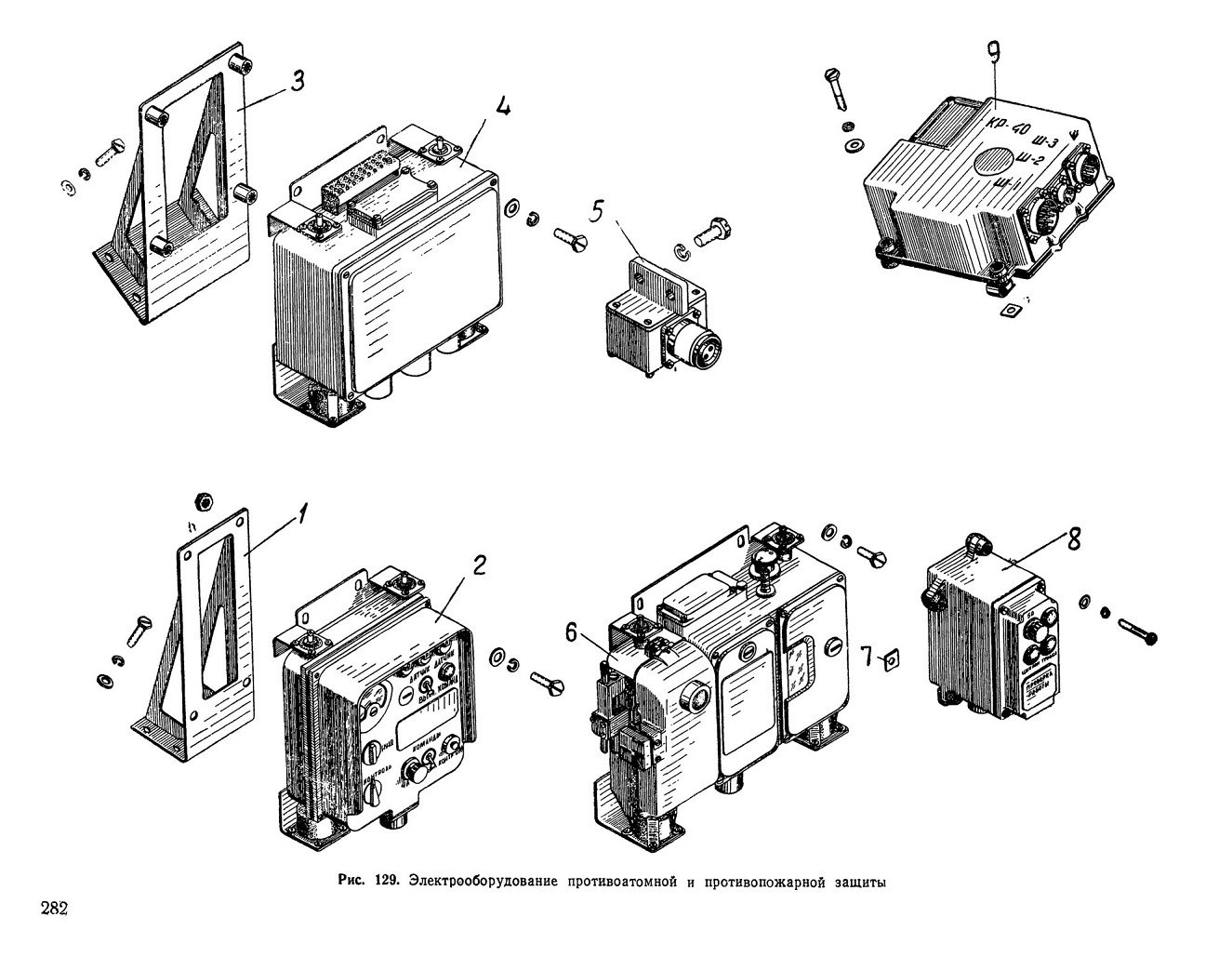

Рис. 129. Электрооборудование противоатомной и противопожарной защиты

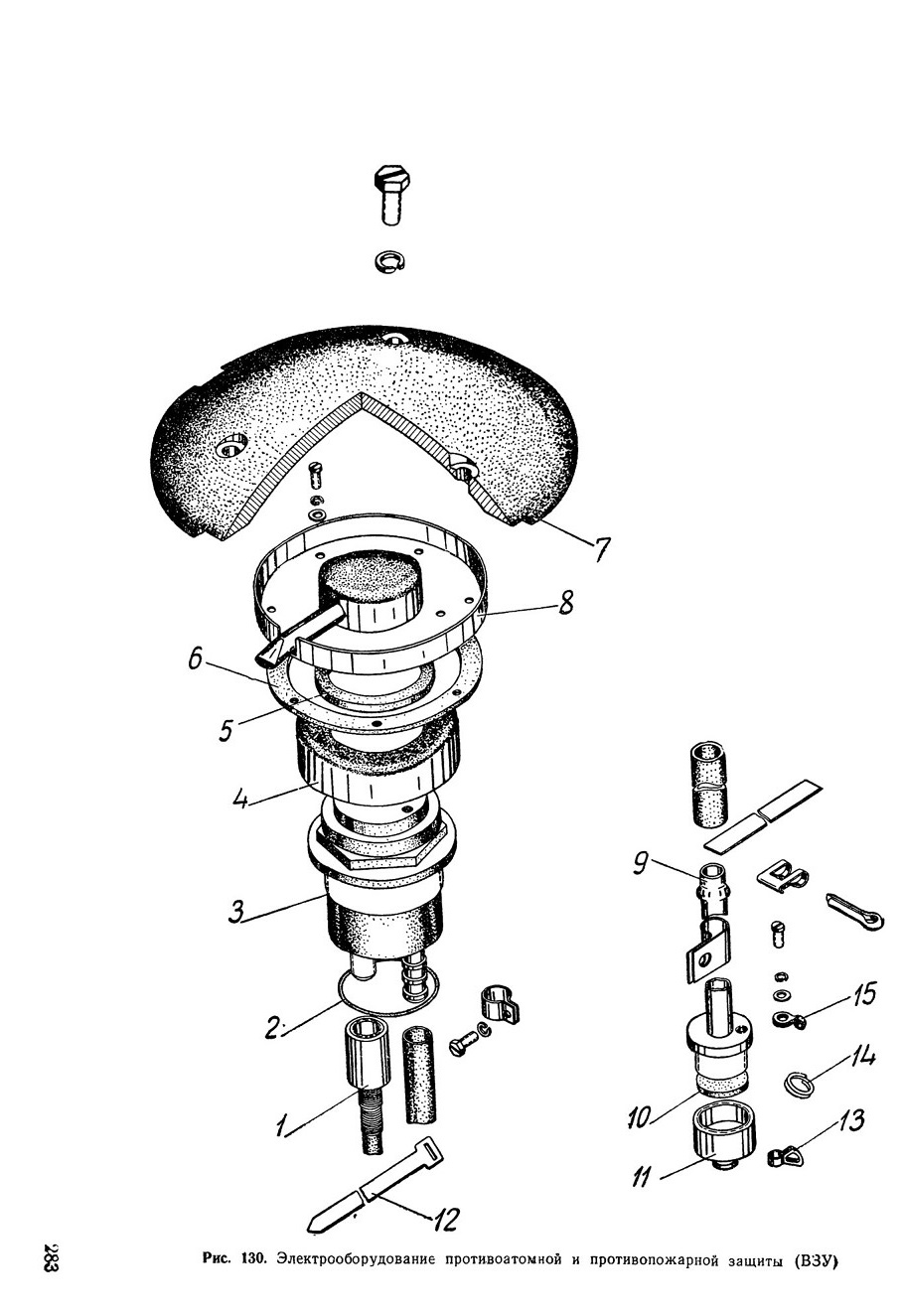

Рис. 130. Электрооборудование противоатомной и противопожарной защиты (ВЗУ)

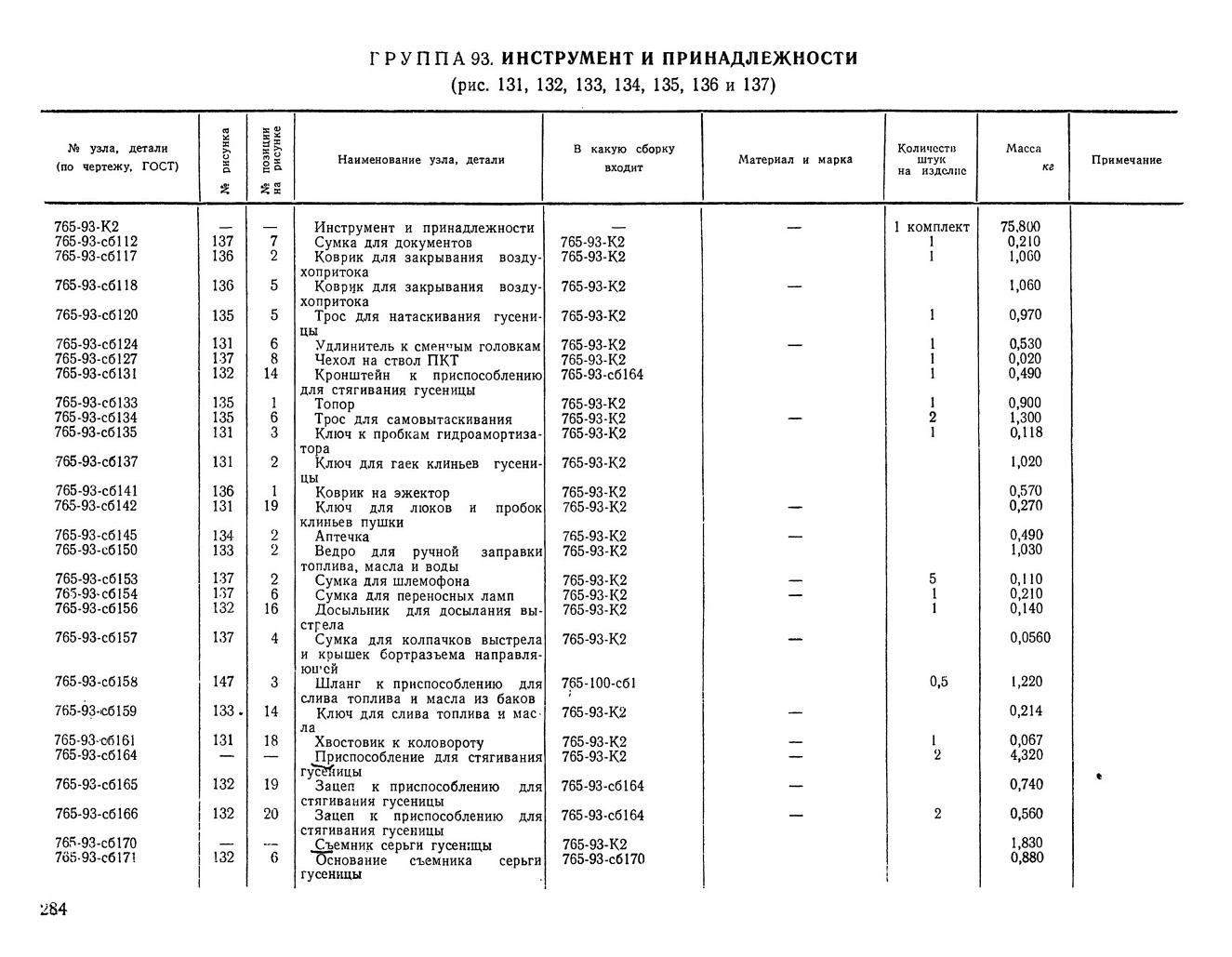

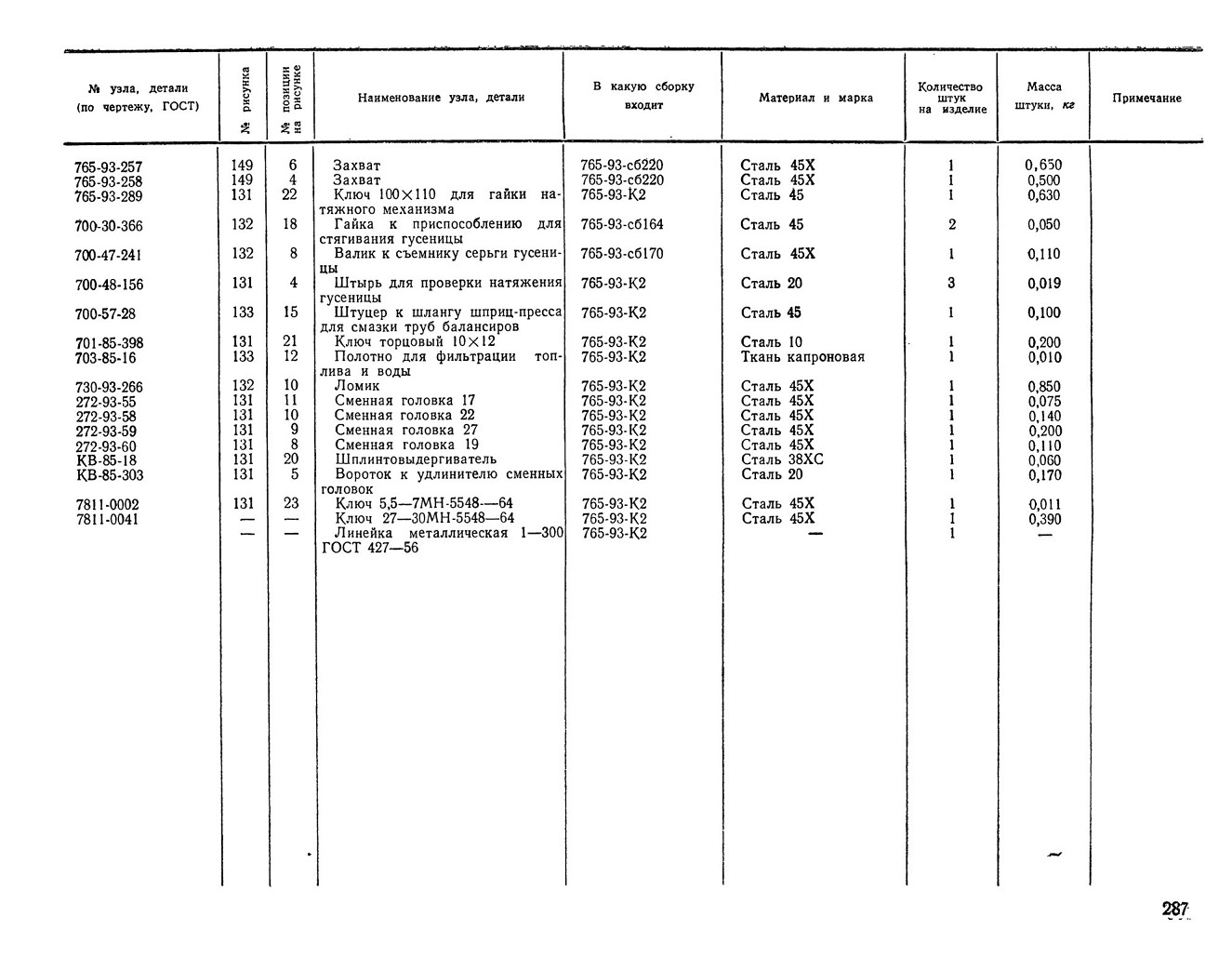

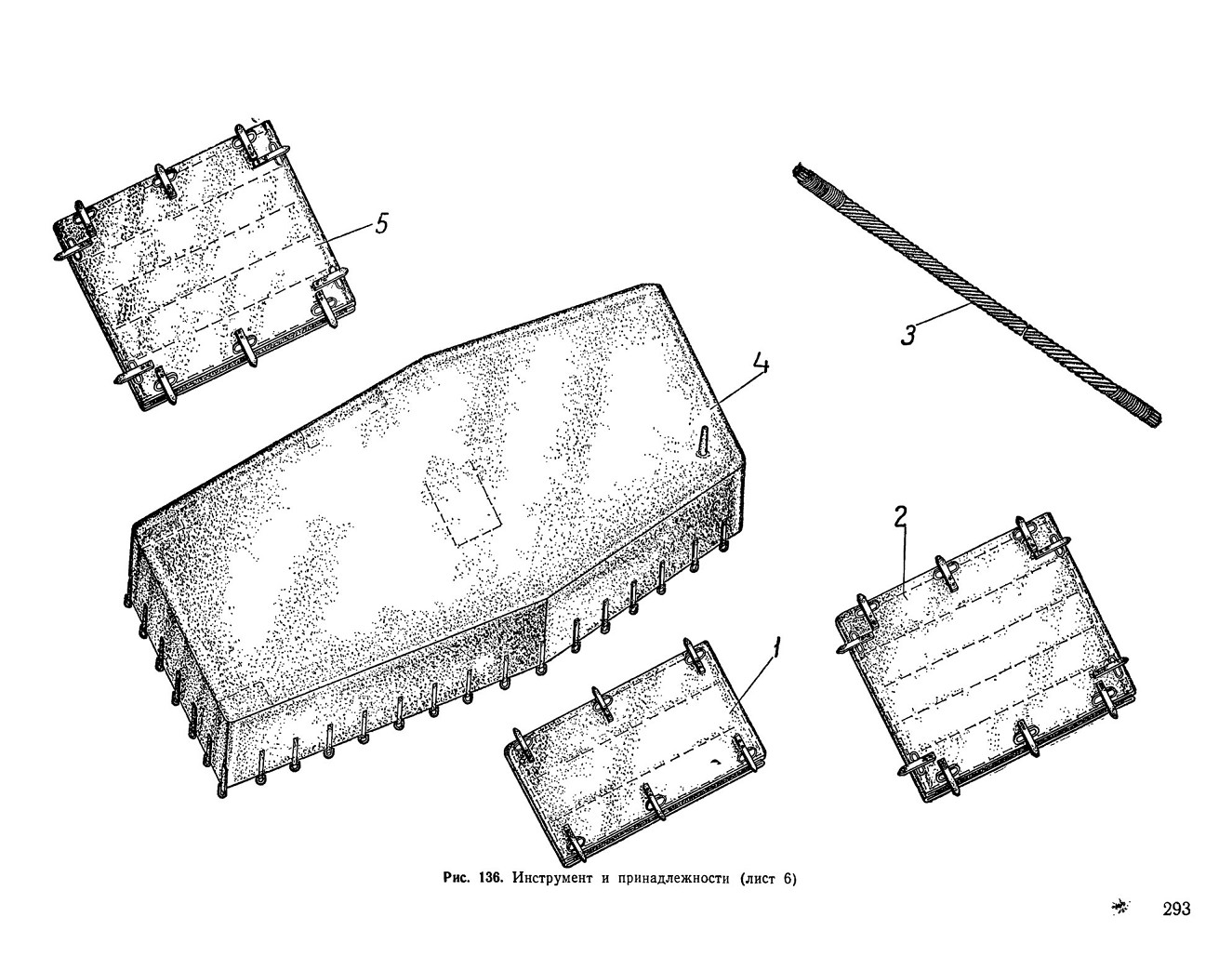

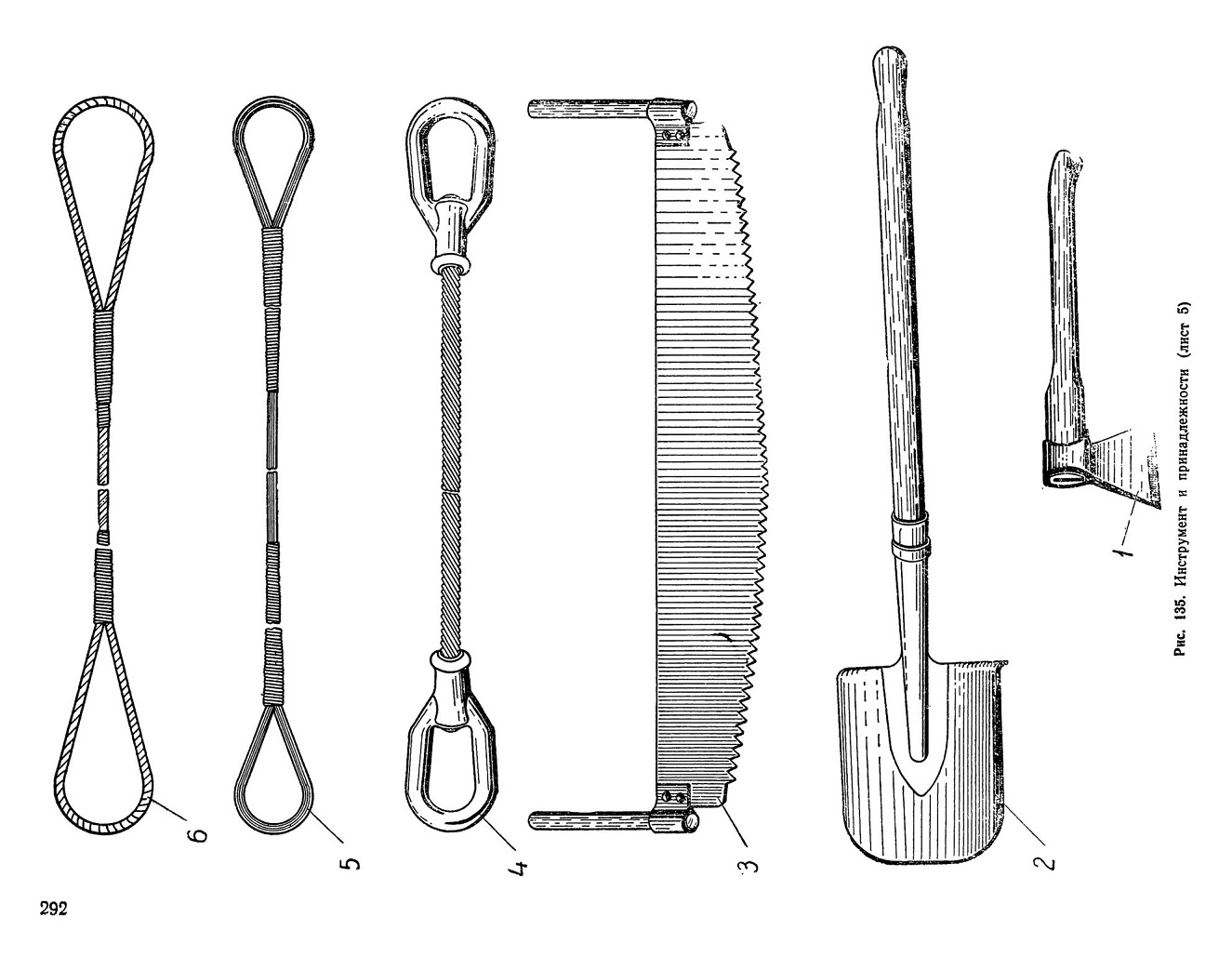

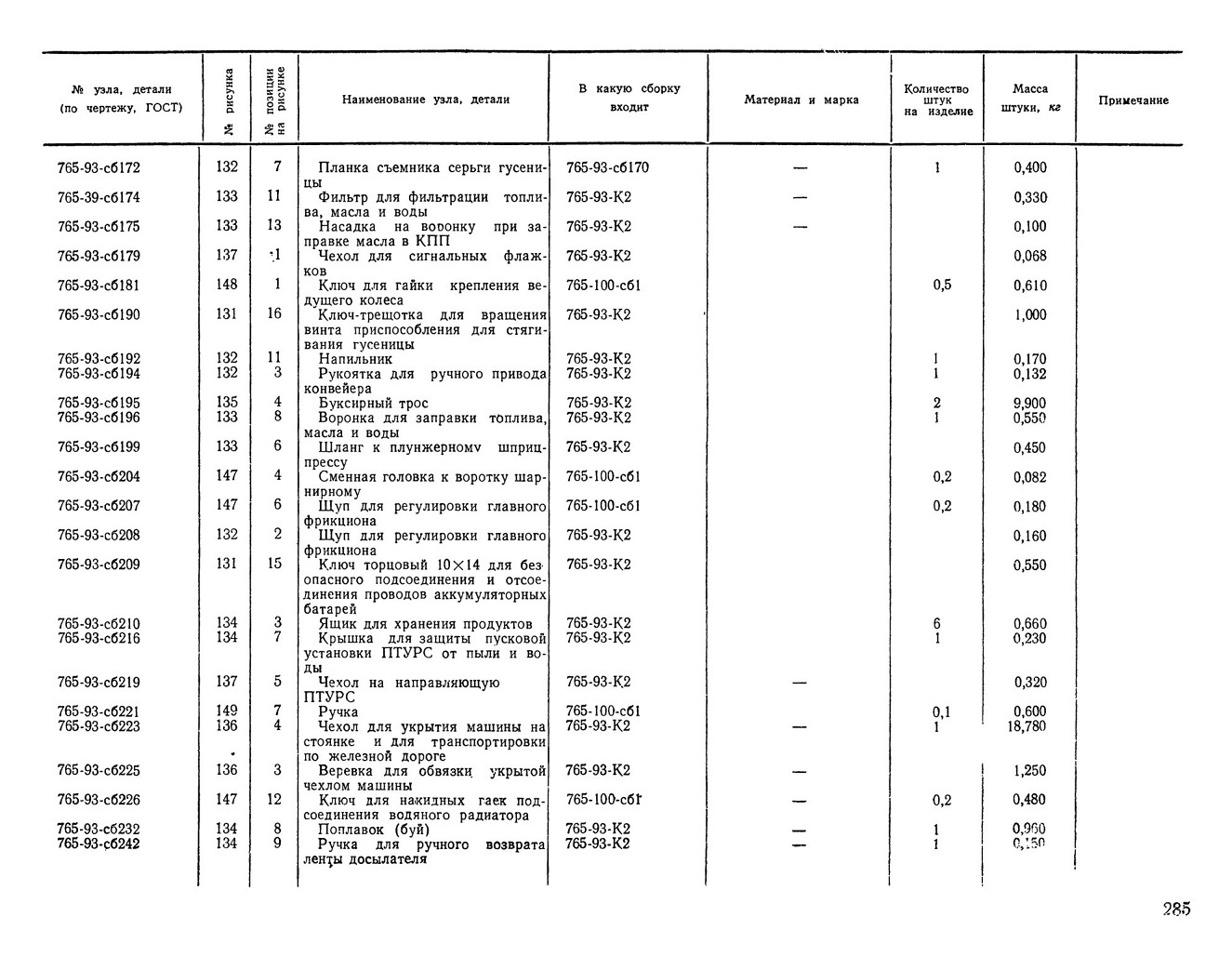

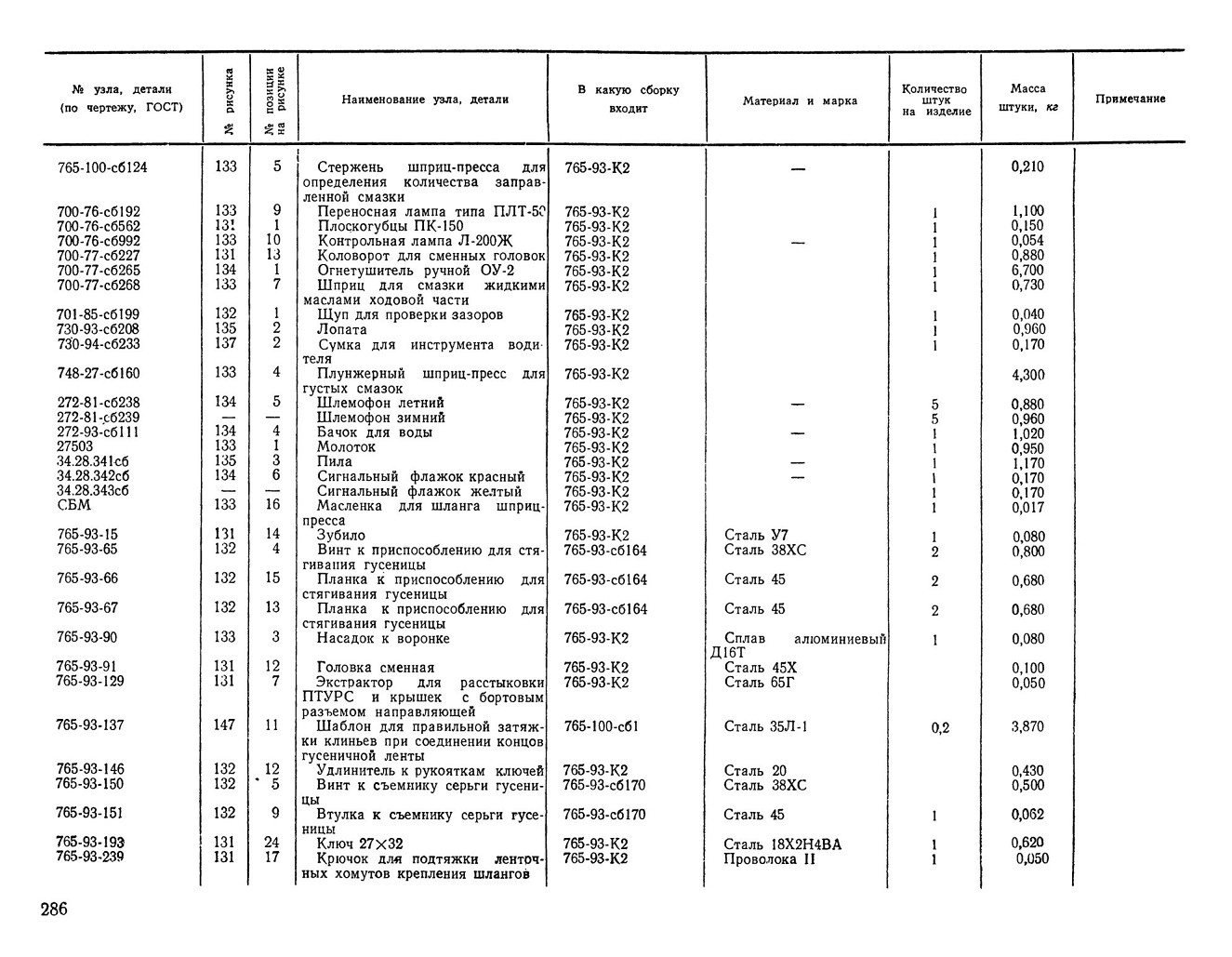

Г РУППА 93. ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

(рис. 131, 132, 133, 134, 135, 136 и 137)

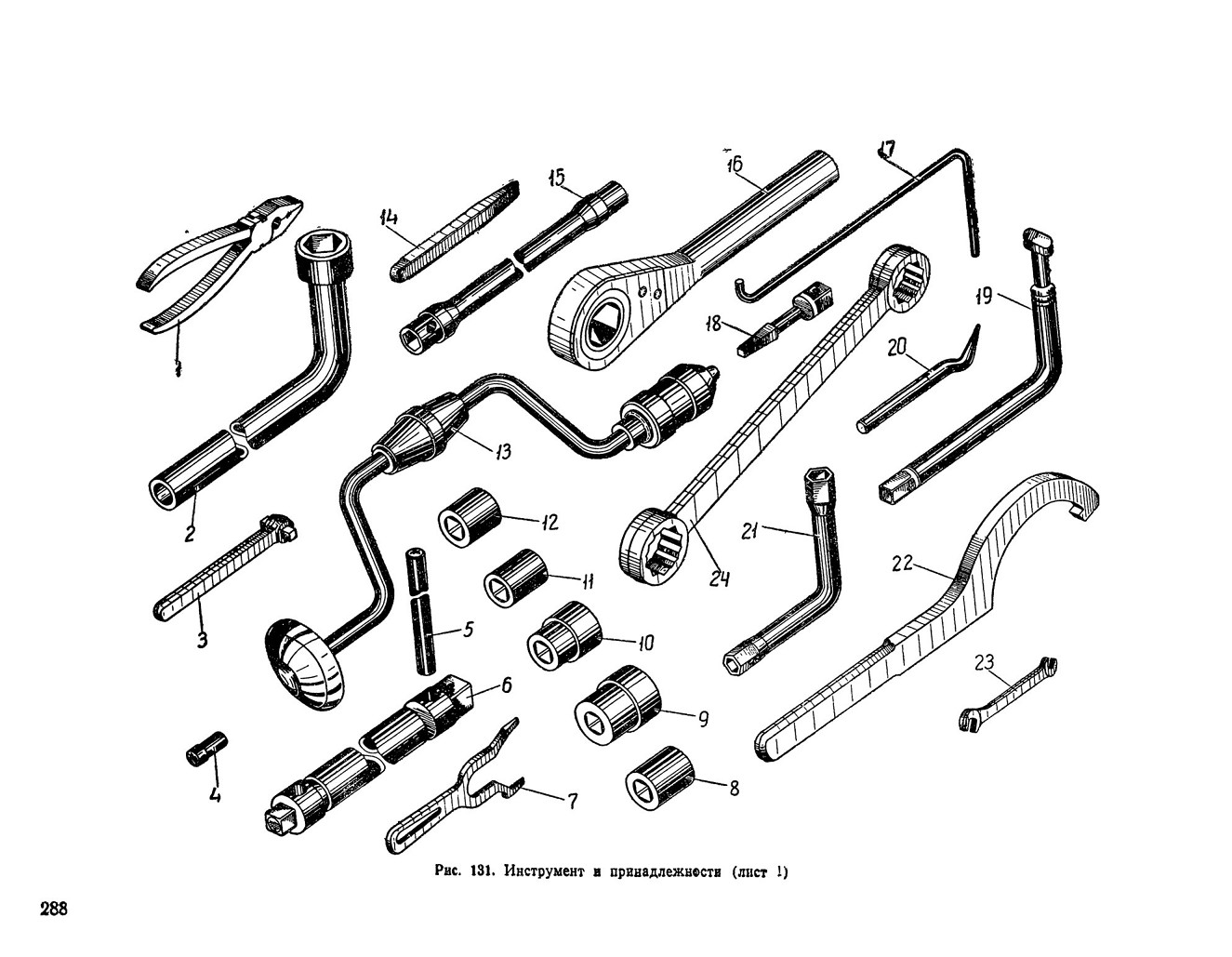

Рис. 131. Инструмент в принадлежности (лист 1)

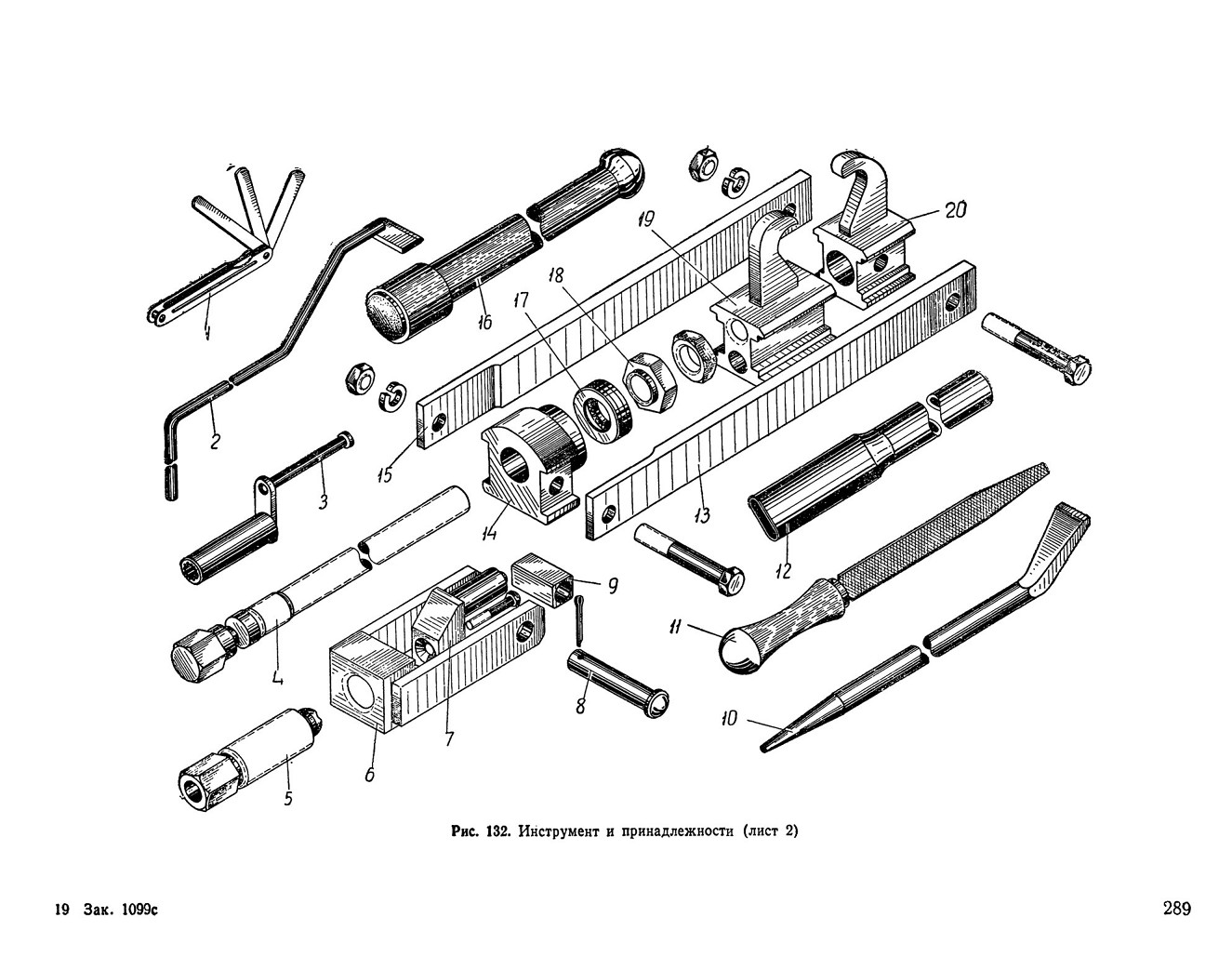

Рис. 132. Инструмент и принадлежности (лист 2)

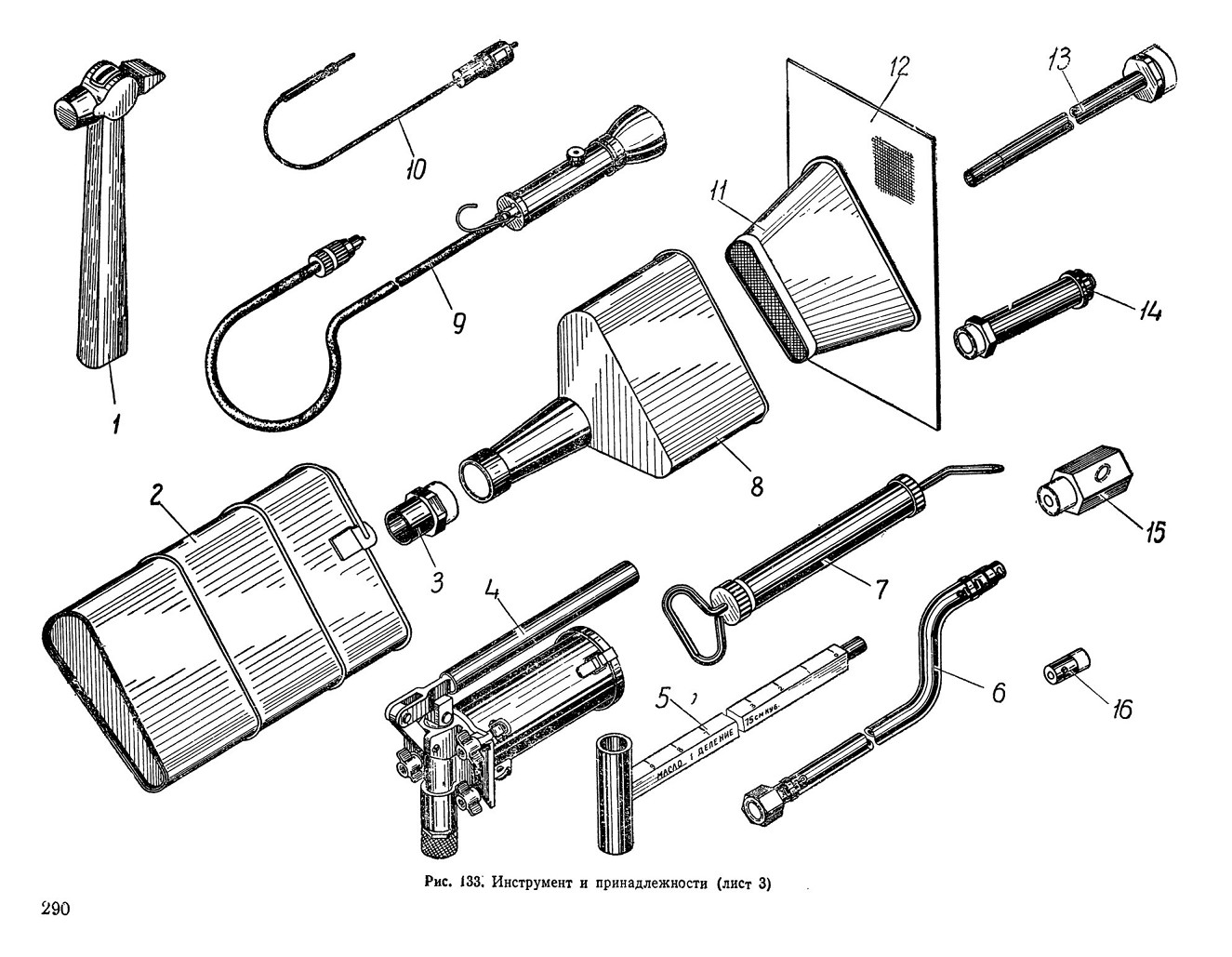

Рис. J33. Инструмент и принадлежности (лист 3)

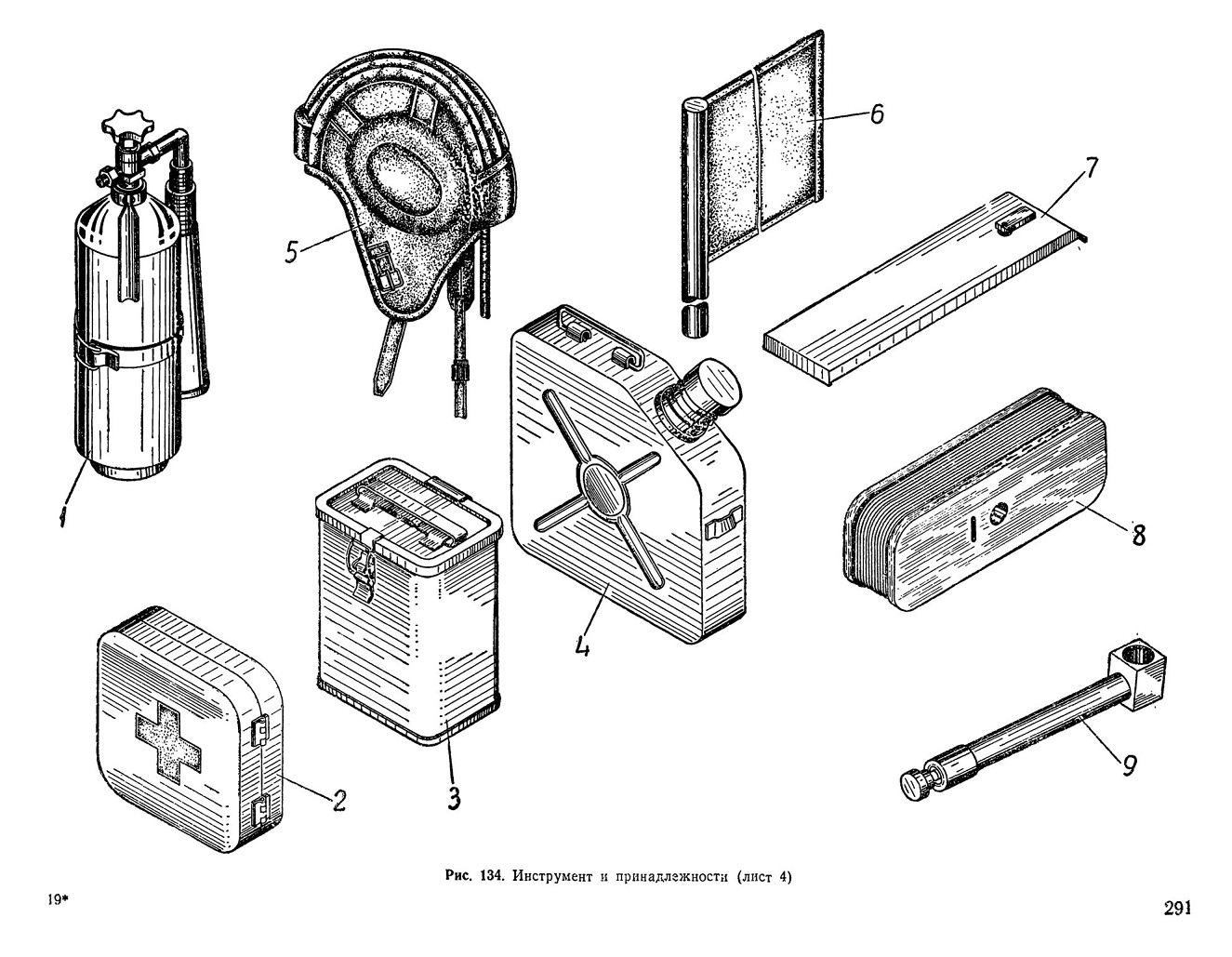

Рис. J33. Инструмент и принадлежности (лист 4)

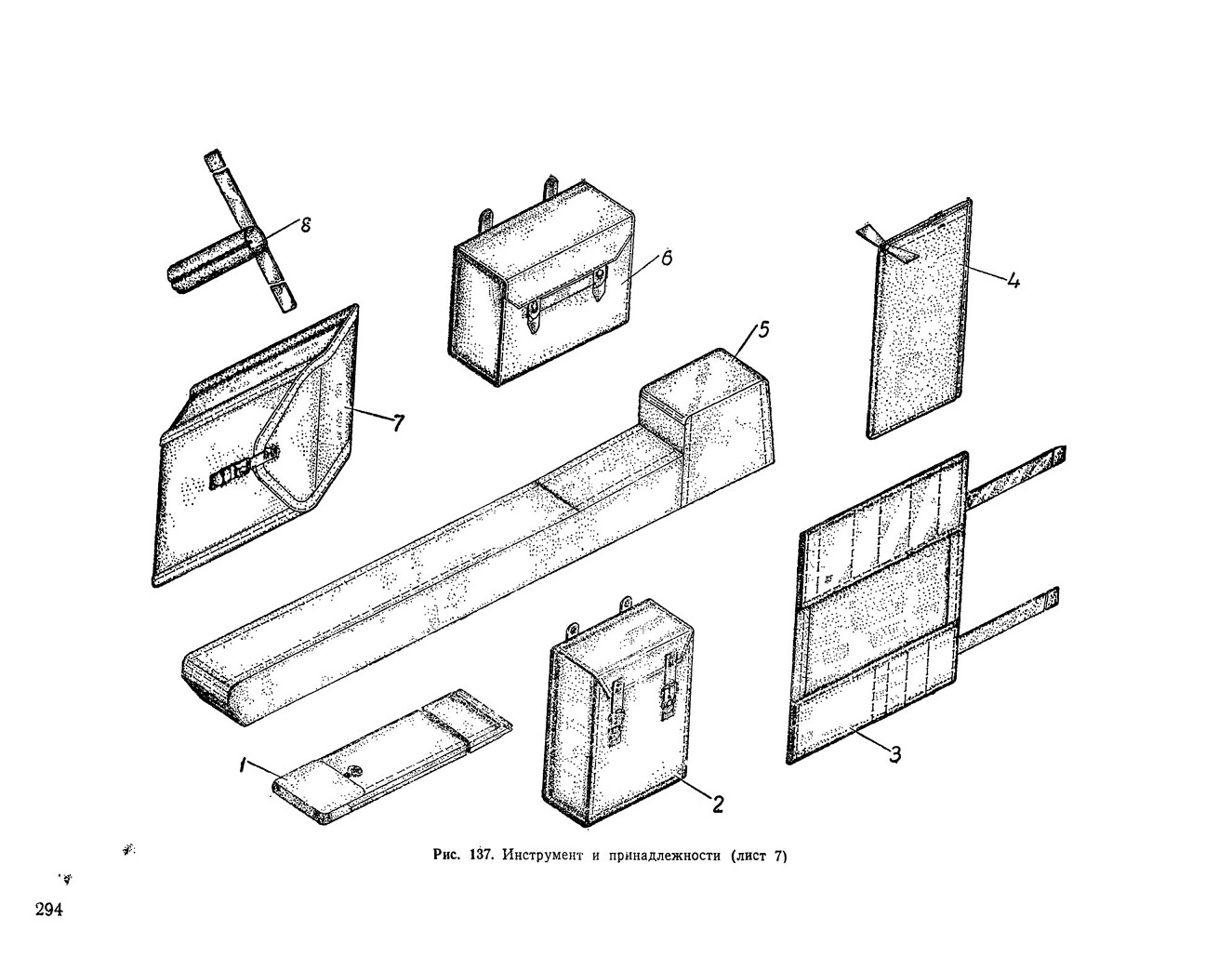

Рис. 133. Инструмент и принадлежности (лист 7)

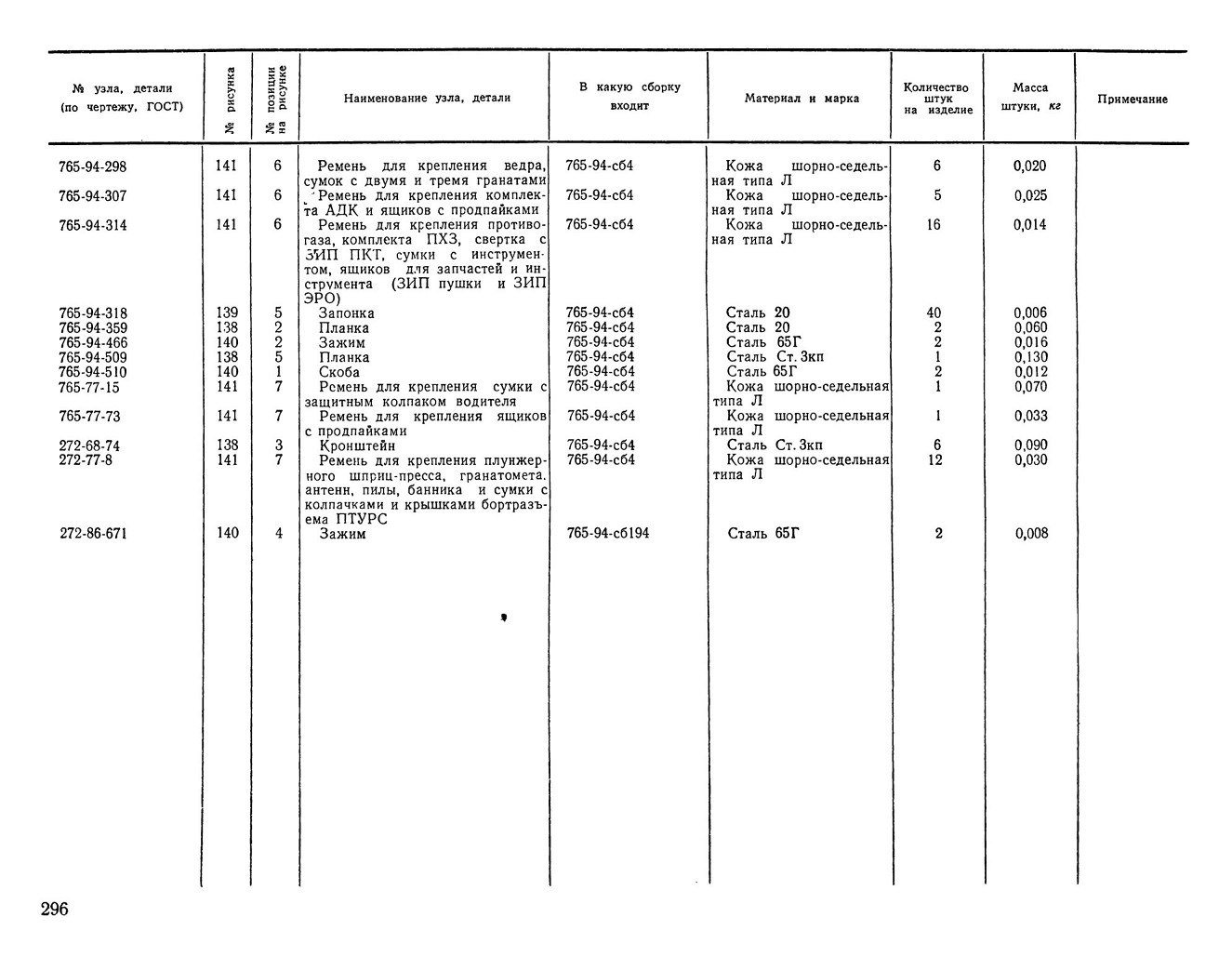

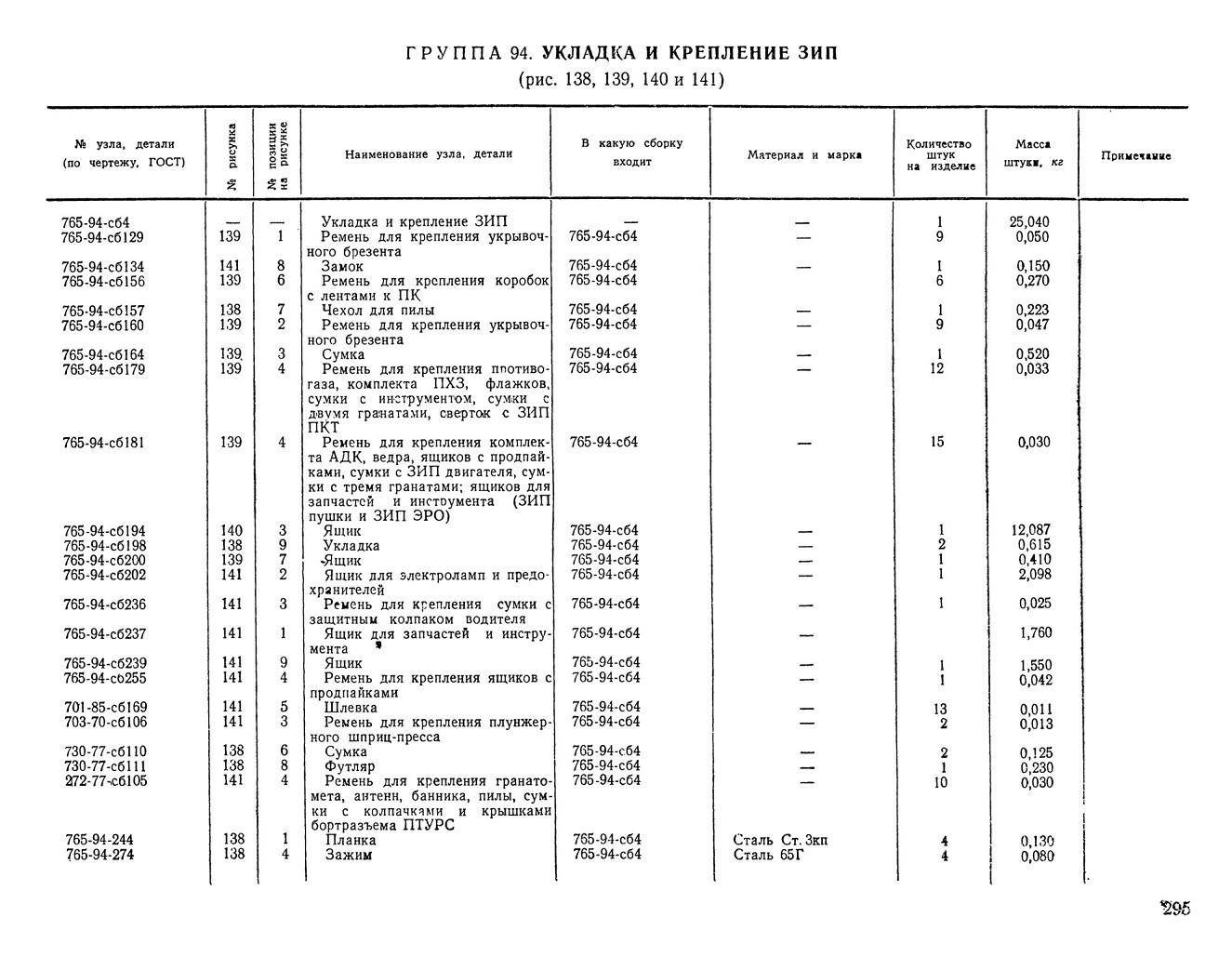

ГРУППА 94. УКЛАДКА И КРЕПЛЕНИЕ ЗИП

(рис. 138, 139, 140 и 141)

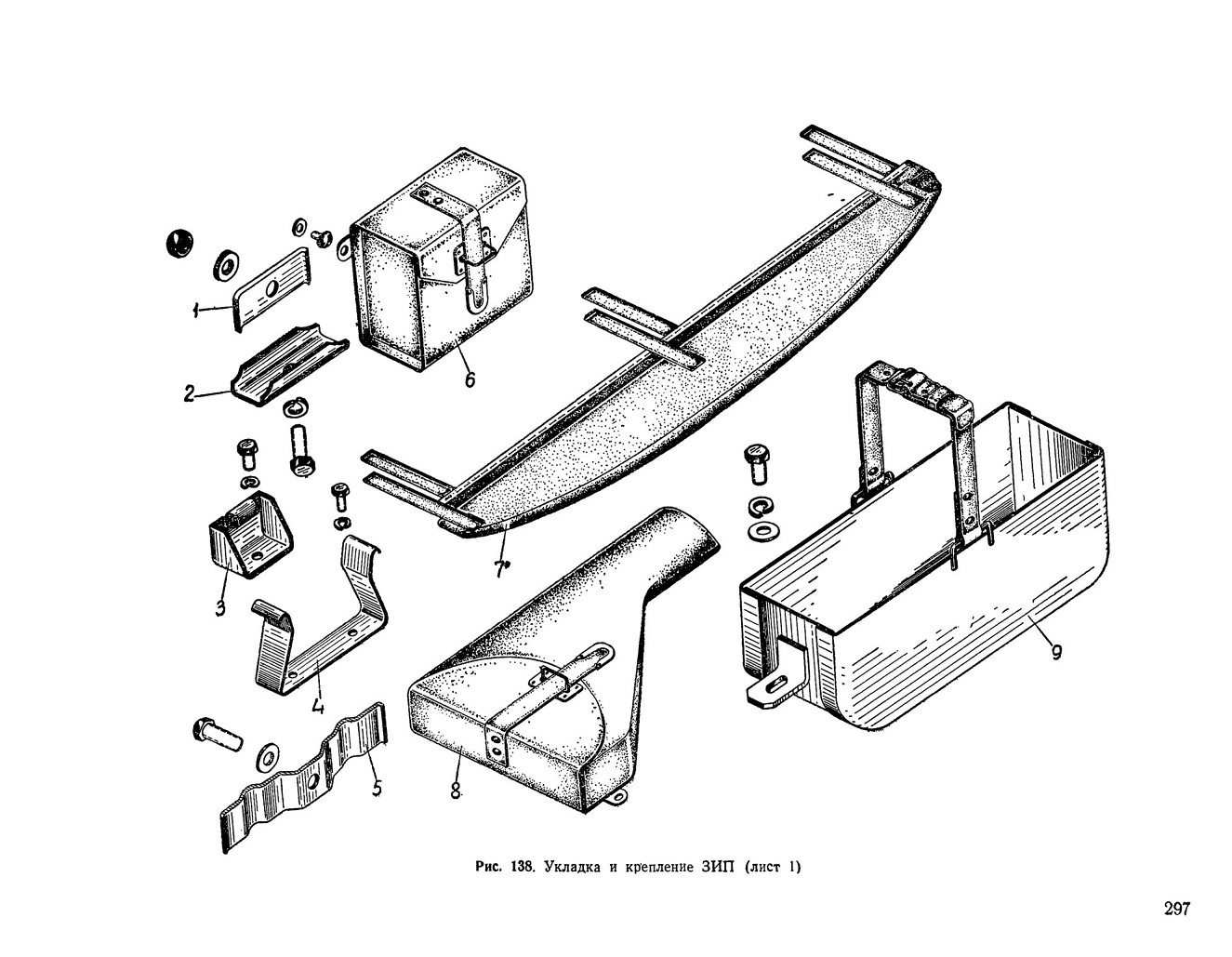

Рис. 138. Укладка и крепление ЗИП (лист 1)
