American Dynamics victor unified client victor Application Server. Rendszergazdai (5.2) - 4

Az alapértelmezés Off (Kikapcsolva)

Ez szabályozza, hogy egy fogadott komponens

Nagyítás az elsődleges monitoron

teljes képernyőn jelenik-e meg.

Az alapértelmezés On (Bekapcsolva)

A Küldés ide funkció használatakor a

felhasználóknak csatlakoztatott

munkaállomásukon keresztül kell elmenniük a

kijelzésekhez.

Amikor egy munkaállomást Agent (Ügynök)

Ügynök

elemként konfigurálnak, ez azt jelenti, hogy a

munkaállomáshoz csatolt kijelzők helyi kijelzőként

jelennek meg a küldő munkaállomásaihoz

viszonyítva, ami kikerüli a munkaállomás szintet.

Az alapértelmezés Off (Kikapcsolva)

Eljárás 236 Ügyfél-ügyfél kommunikáció konfigurálása

Lépés Művelet

1

Válassza az

ikont az Eszközök lista megnyitásához.

2

Bontsa ki a Munkaállomások listáját.

3

Kattintson a jobb egérgombbal a szerkeszteni kívánt munkaállomásra.

4

Válassza a Szerkesztés pontot. Megjelenik a munkaállomás szerkesztője.

5

Bontsa ki a Kliens-kliens kommunikáció szekciót.

6

A jelölőnégyzetek igény szerinti bejelölésével vagy bejelölésének megszüntetésével konfigurálja a

munkaállomást.

7

Válassza a Mentés gombot.

- Vége -

Kliensek közötti kommunikáció konfigurálása (Kijelzők)

Egyes kijelző esetén kikapcsolhatja a kliensek közötti kommunikációt.

Kiválasztása esetén ez az opció automatikusan elutasít minden kliensek közötti kérelmet. A küldő értesítést kap

arról, hogy a fogadó a kérelem elutasítására van beállítva, és a rendszer rákérdez, hogy kívánja-e mégis elküldeni.

Ebben az esetben a rendszer megkérdezi a fogadót, hogy fogadja-e a kérelmet, és felkínál egy Igen/Nem

párbeszédablakot.

A küldő munkaállomás két módon kap értesítést arról, ha a fogadó munkaállomás Elutasítás módban van:

• Küldési próbálkozáskor a kijelző mellett „Elutasító” párbeszédpanel jelenik meg.

• A fogadókijelzőnevepirossal jelenik meg, jelezve, hogy az adott kijelzőnél ki vankapcsolvaakliensek

közötti kommunikáció

302

Virtuális mátrix

Bevezetés

A virtuális mátrix segítségével a felhasználók átválthatnak a megfigyelőablakok kijelző paneljeihez tartozó videók

között egy CCTV-billentyűzet használatával úgy, mintha a videopanelek hagyományos analóg mátrixhoz

csatlakoztatott monitorok lennének.

Virtuális mátrixprofil létrehozása

Megadhat és hozzáadhat a rendszerhez virtuális mátrixprofilokat.

Eljárás 238

Virtuális mátrixprofil létrehozása

Lépés Művelet

1

Válassza az

ikont, majd válassza a Virtual Matrix (Virtuális mátrix) opciót.

2

Írjon be egy Név és Leírás értéket az Általános szekcióban.

3

Az Engedélyezve jelölőnégyzet alapértelmezés szerint be van jelölve, a virtuális mátrix kikapcsolásához

szüntesse meg a bejelölést.

4

Bontsa ki a Beállítások szekciót. Válassza igény szerint az alábbiakhoz tartozó jelölőnégyzeteket:

304

• Monitor Number Overlay (Monitorszám réteg) - Ezt válassza, ha monitorszámot

kíván megjelentetni a Virtual Matrix (Virtuális mátrix) elemben.

• Override User Layout (Felhasználói elrendezés felülírása) - Ezt válassza, ha azt

szeretné, hogy a Virtual Matrix (Virtuális mátrix) aktiválása bezárja valamelyik meglévő

kameranézetet.

• Automatically Update (Automatikus frissítés) - Ezt válassza, ha azt szeretné, hogy a

Virtual Matrix (Virtuális mátrix) automatikusan frissüljön új kamerákkal, bejárásokkal,

nézetkapcsolókkal és sorozatokkal, amikor azokat a rendszerhez adják.

Megjegyzés:

Ha manuálisan szeretne kamerákat, bejárásokat, nézetkapcsolókat és sorozatokat adni a Virtual

Matrix (Virtuális mátrix) elemhez, kapcsolja ki az automatikus frissítési funkciót.

5

Ha az automatikus frissítés ki van kapcsolva, manuálisan adjon objektumokat a Virtual Matrix (Virtuális

mátrix) elemhez.

Ikon

Művelet

Leírás

Hozzáadás

Az objektumtípus hozzáadása a Virtual Matrix (Virtuális mátrix) elemhez

Minden

Adja az összes ilyen típusú rendelkezésre álló objektumot a Virtual Matrix

hozzáadása

(Virtuális mátrix) elemhez.

Törölje a Virtual Matrix (Virtuális mátrix) elemből a kiválasztott

Törlés

objektumot.

6

Bontsa ki a Kamerák szekciót. Minden rendelkezésre álló kamera felsorolásra kerül, és alapértelmezett

virtuális számot kap.

a Szükség esetén egy kamera melletti Excluded (Kizárva) jelölőnégyzet bejelölésével zárja ki az adott

kamerát a Virtual Matrix (Virtuális mátrix) elemből.

Megjegyzés:

Egy kamera virtuális száma a megfigyelő panel jobb felső sarkában jelenik meg.

7

Szükség esetén számozza újra a kamerákat:

Egyetlen kamera számának módosítása:

a Válassza ki a kamerasort

b Változtassa meg a virtuális kamera számát az átszámozott kamerák szövegdobozában

c Válassza a Kiválasztott pontot

d Szükség esetén ismételje meg a lépést a következő kamerák esetében

Kameratartomány átszámozása

a Válassza a Renumber cameras (Kamerák átszámozása) szövegmezőt

b Írja be a hozzárendelni kívánt tartomány első számát

c Válassza a Mind elemet. A virtuális számtartomány frissítésre kerül

8

Bontsa ki a Hívások szekciót. Minden elérhető hívás kilistázásra kerül.

9

Szükség esetén számozza újra a hívásokat:

Egyetlen hívás számának módosítása:

305

a Igény szerint válassza a Tours / View Switches (Bejárások / Nézetkapcsolók) vagy Salvos

(Sorozatok) lapot.

b Változtassa meg a virtuális számot a hívások átszámozása szövegmezőben

c Válassza a Kiválasztott pontot

d Szükség esetén ismételje meg a lépést a következő hívások esetében

Hívástartomány átszámozása:

a Válassza a Renumber (Átszámozás) szövegmezőt

b Írja be a hozzárendelni kívánt tartomány első számát

c Válassza a Mind elemet. A virtuális számtartomány frissítésre kerül.

10

Bontsa ki a Monitorok szekciót.

Monitorok hozzáadása:

a Válassza az

ikont. Megjelenik a legördülő menü

b Szükség szerint válassza ki a Virtuális kijelző vagy az Analóg mátrix lehetőséget. A kiválasztás

megjelenik a monitorlistában.

Megjegyzés:

1. Amikor MP48-t ad egy virtuális mátrixprofilhoz, a kameralista tetején lévő rögzítő inputok

automatikusan a lista végére kerülnek. (A pozíciók manuálisan szerkeszthetők.)

2. Meg kell jegyezni, hogy amikor egynél több MP48 analóg mátrixot visz be, a második

analógmátrix kamerainputjai abban a sorrendben fognak virtuális számokat kapni, ahogyan a „kizárt”

tételek bejelölése megszűnik.

c Szükség esetén a megfelelő mezőre kattintva és a legördülő menüből történő választással módosítsa a

Maximális videoelrendezés, az Alapértelmezett videoelrendezés és a Munkaállomás opciókat.

Indító videó konfigurálása

a Válassza a Konfigurálás pontot.

b Húzzon egy kamerát a videopanelra.

c Válassza az Alkalmaz opciót.

d Ismételje meg szükség szerint további monitorok hozzáadásához. (Maximum 4 virtuális kijelző

munkaállomásonként)

Virtuális mátrixon belüli panelek átszámozása:

a Törölje a jelet a Monitortartományok automatikus hozzáadása jelölőnégyzetből. A First pane (Első

panel) mező szövegmezővé változik.

b Osszon ki számtartományt manuálisan úgy, hogy értékeket ír be a First pane (Első panel)

szövegmezőkbe. Az utolsó panelmező automatikusan frissül a kijelölt elrendezéshez tartozó panelek

száma szerint.

Megjegyzés:

A panelszámok egy megfigyelő panel bal felső sarkában jelennek meg.

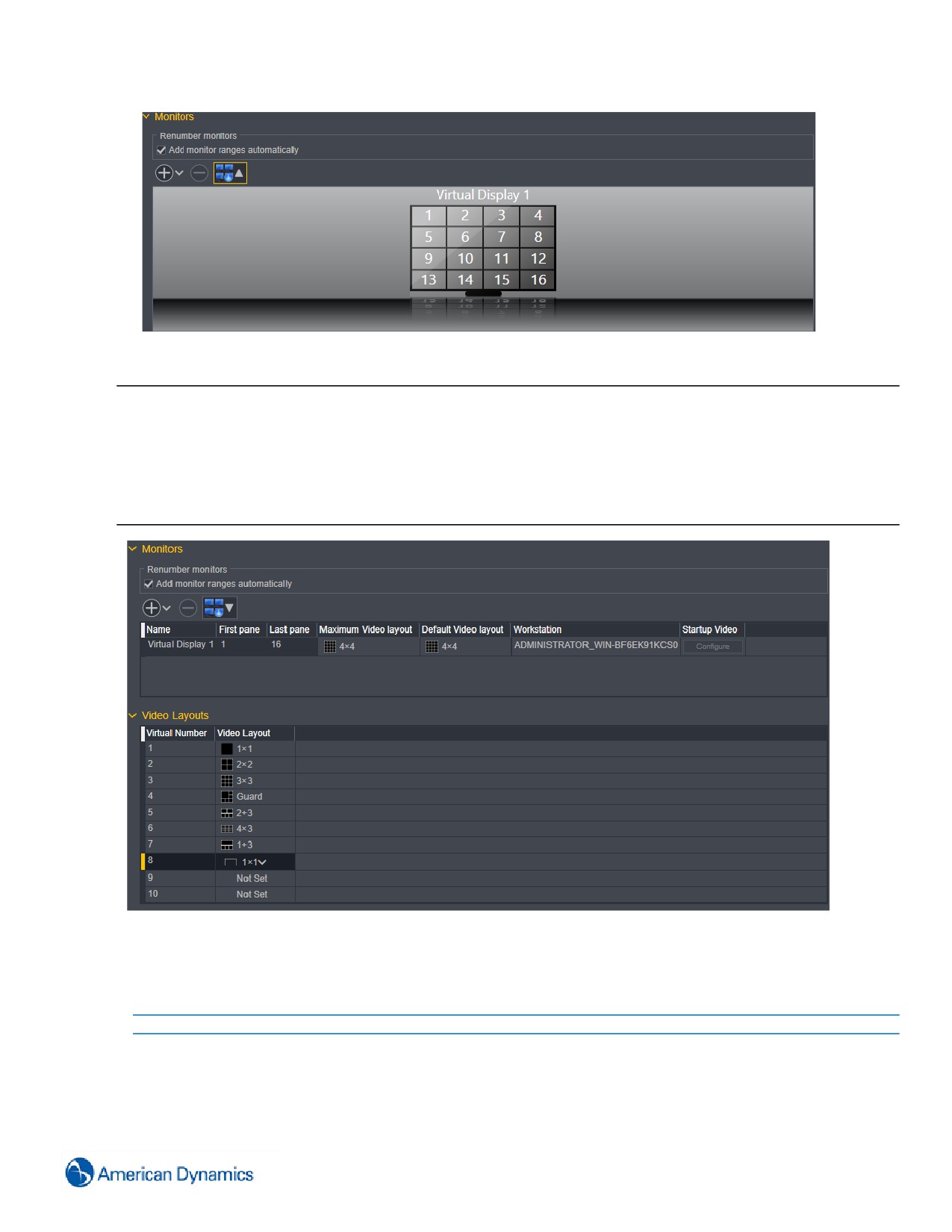

Monitorok megtekintése:

a Válassza az

ikont. Megjelenik a Virtual Matrix (Virtuális mátrix) monitorelrendezés.

306

11

Bontsa ki a Video Layouts (Videoelrendezések) szakaszt.

Megjegyzés:

• A VideoLayouts (Videoelrendezések)elembenösszesen10videoelrendezés rendelhetőhozzáegy Virtual Number

(Virtuális szám) elemhez. Ezek a virtuális számok arra szolgálnak, hogy elrendezést lehessen váltogatni joystickkel.

Az alábbi billentyűzeten az F1 billentyű lenyomásával pörgessen végig ezeken az elrendezéseken: AD2088/89,

ADCC0200, ADCC0300 és ADCC1100, ADTTE.

• A Maximum Video Layout(Maximum videoelrendezés)értékénél nagyobbVideoLayouts (Videoelrendezések)

nem választhatók ki.

a Kattintson duplán egy Video Layout (Videoelrendezés) cellára

b Válasszon egy videoelrendezést a legördülő menüből.

12

Válassza a Mentés gombot.

- Vége -

307

Virtuális kameraszámok átszámozása

A eszközlista ABC sorrendbe rendezi a kamerákat, míg a virtuális mátrix az első létrehozás alkalmával építi fel a

kameralistáját. Ahogy új kamerák válnak elérhetővé, úgy lesznek csatolva, hogy megőrizzék a virtuális számozást.

Ez azt jelenti, hogy a kamerák virtuális mátrixlistája nem mindig egyezik meg az eszközlista sorrendjével.

A virtuális kameraszámok alapértelmezés szerint 1-99999 közötti értéket kapnak. Az egyes virtuális számok

megváltozhatnak vagy egész tartományok kaphatnak új értékeket.

Megjegyzés:

Elképzelhető, hogy a billentyűzet nem képes behívni valamennyi virtuális kameraszámot, mivel különböző

billentyűzeteknél korlátozva van a legmagasabb felismerhető szám.

Az átszámozás érinti az adott kamera hívásához szükséges parancsot is, ezért ha átszámozza a kamerákat „99”-cel

kezdődően, akkor az első kamera hívásához 99M+#K szükséges.

Eljárás 239 Virtuális kameraszámok átszámozása

Lépés Művelet

1

Válassza az

ikont, majd válassza a Virtual Matrices (Virtuális mátrixok) opciót

2

Válassza ki a módosítani kívánt virtuális mátrixot. Megjelenik a virtuálismátrix-szerkesztő.

3

Bontsa ki a Kamerák szekciót.

Egyetlen kamera számának módosítása:

a Válassza ki a kamerasort

b Módosítsa a virtuális számot a Kamerák átszámozása szövegmezőben.

c Válassza a Kiválasztott pontot

d Szükség esetén ismételje meg a lépést a következő kamerák esetében

Kameratartomány átszámozása

a Válassza a Renumber cameras (Kamerák átszámozása) szövegmezőt

b Írja be a hozzárendelni kívánt tartomány első számát

c Válassza a Mind elemet. A virtuális számtartomány frissítésre kerül

4

Adja meg az új kameraazonosítót a Kamerák átszámozása szövegmezőben.

5

Válassza a Mentés gombot.

- Vége -

308

Monitorok szerkesztése (virtuális mátrix)

Adjon hozzá vagy távolítson el monitorokat a virtuális mátrixokból. Maximum 4 virtuális kijelző adható hozzá minden

munkaállomáshoz.

Eljárás 241 Monitorok szerkesztése (virtuális mátrix)

Lépés Művelet

1

Válassza az

ikont, majd válassza a Virtual Matrices (Virtuális mátrixok) opciót

2

Válassza ki a módosítani kívánt virtuális mátrixot. Megjelenik a virtuálismátrix-szerkesztő.

3

Bontsa ki a Monitorok szekciót.

Monitorok hozzáadása:

a Válassza az

ikont. Megjelenik a legördülő menü

b Szükség szerint válassza ki a Virtuális kijelző vagy az Analóg mátrix lehetőséget. A kiválasztás

megjelenik a monitorlistában.

c Szükség esetén a megfelelő mezőre kattintva és a legördülő menüből történő választással módosítsa a

Maximális videoelrendezés, az Alapértelmezett videoelrendezés és a Munkaállomás opciókat.

Indító videó konfigurálása

a Válassza a Konfigurálás pontot.

b Húzzon egy kamerát a videopanelra.

c Válassza az Alkalmaz opciót.

d Ismételje meg szükség szerint további monitorok hozzáadásához. (Maximum 4 virtuális kijelző

munkaállomásonként)

Monitorok eltávolítása:

a Emelje ki a monitorsort.

b Válassza az

ikont. A monitor eltávolításra kerül

Monitorok átszámozása:

a Törölje a jelet a Monitortartományok automatikus hozzáadása jelölőnégyzetből. A First pane (Első

panel) mező szövegmezővé változik.

b Osszon ki számokat manuálisan úgy, hogy értékeket írt be a First pane (Első panel) szövegmezőkbe.

Az utolsó panelmező automatikusan frissül a kijelölt elrendezéshez tartozó panelek száma szerint.

A videoelrendezések módosítása:

a Kattintson duplán a módosítani kívánt videoelrendezésre. Megjelennek a rendelkezésre álló

videoelrendezések.

b Válassza ki a kívánt elrendezést. Videoelrendezés és panelszámok frissítése.

Monitor munkaállomás megváltoztatása:

a Kattintson duplán a virtuális kijelző munkaállomásnevére. Megjelenik az elérhető munkaállomások

kistája.

b Válassza ki a munkaállomást szükség szerint.

4

Válassza a Mentés gombot.

310

– Vége -

Megjegyzés:

Virtual Matrices (Virtuális mátrixok) dinamikus nézetben is szerkeszthetők. Válassza az

ikont, majd a Virtual

Matrices (Virtuális mátrixok) opciót a dinamikus nézet megnyitásához. Kattintson a jobb egérgombbal a szerkeszteni

kívánt mátrixra, majd válassza a Szerkesztés pontot.

Virtuális mátrixprofil aktiválása

A meglévő Virtual Matrix profiles (Virtuális mátrixprofilok) a Gyorsműveleti sáv kezdőlapról aktiválhatók.

Megjegyzés:

Egy virtuális mátrix kiválasztása megtekintésre a helyi és távoli munkaállomásokon is felülírhatja a felhasználói

elrendezést.

Eljárás 242 Virtuális mátrix aktiválása

Lépés Művelet

1

Válassza az

ikont a Gyorsműveleti sáv-ból. Megjelenik az elérhető virtuális mátrixok listája.

2

Válassza ki a szükséges Virtuális mátrixprofilt a legördülő listából. Aktiválódik a virtuális mátrix.

- Vége -

Virtuális mátrixprofil inaktiválása

Megjegyzés:

Egy virtuális mátrixprofil inaktiválása csak arra kliensgépre hat, amelyiken fizikailag inaktiválják. A virtuális mátrixot

futtató más kliensekre nincs hatással.

Eljárás 243 Virtuális mátrix inaktiválása

Lépés Művelet

1

Válassza az

ikont a Gyorsműveleti sáv-ból.

2

Törölje az aktív Virtual Matrix (Virtuális mátrix) jelölőnégyzetét. Inaktiválódik a virtuális mátrix.

- Vége -

311

• Kamera száma

• Kupolakamera

Az

ikont választva importáljon egy EasyCPU konfigurációs fájlt.

Megjegyzés:

• A Victorbeállításasoránkonfigurált videofolyamok és monitor-erőforrások mindigelérhetőnek tekinthetők az adott

Victor munkaállomásnál.

• Miután egy analóg mátrix hozzá lett adva a Victorhoz, a Victor munkaállomás mindig arra számít, hogy az elérhető;

nem kérdezi le az eszköz státuszát.

Helyszínek

Analóg mátrixszal nem társított kamerák a „0.” helyszínhez lesznek rendelve.

Az alábbi billentyűzetek nem engedik meg a „0.” helyszín lehívását:

• ADCC200

• ADCC300

• ADCC1100

Ezeknél a modelleknél használhatja a billentyűzet helyi menüjének Return to Home (Vissza a kezdőlapra) opcióját a

0. helyszínre történő váltáshoz.

Analóg mátrix létrehozása

Az analóg mátrix-szerkesztő segítségével a felhasználók definiálhatnak és megadhatnak analóg mátrixokat a

rendszerhez.

Eljárás 244 Analóg mátrix létrehozása

Lépés Művelet

1

Válassza az

ikont, majd válassza az Analog Matrix (Analóg mátrix) opciót.

2

Bontsa ki az Általános szakaszt.

a Írjon be egy nevet a Név szövegmezőbe.

b Adja meg a leírást a Leírás szövegmezőben.

c Alapértelmezés szerint az Engedélyezve jelölőnégyzet be van jelölve. Ha szeretné letiltani az analóg

mátrixot, törölje a jelölést a négyzetből.

3

Bontsa ki az Analóg mátrix beállítása szakaszt.

a Válassza ki a hozzáadni kívánt modellt:

• MegaPower 3200

Vagy

• MegaPower 48

b

(Opcionális, csak MegaPower 3200 esetén) Importáljon egy MPCPU konfigurációs fájlt.

313

i Kiválasztás

ii Navigáljon az MPCPU fájlra.

iii Válassza a Megnyitás opciót.

c

(Csak MegaPower 3200) Adja meg a helyszín számát a Helyszín szövegmezőben.

d Adja meg a kamerák számát a Kamerák száma szövegmezőben.

e Adja meg a monitorok számát a Monitorok száma szövegmezőben.

f

Írjon be egy felhasználónevet a Felhasználónév szövegmezőbe.

g Adja meg a jelszót a Jelszó szövegmezőben.

h Jelölje be a Hitelesítés szükséges négyzetet, ha azt szeretné, hogy a felhasználóknak hitelesíteniük

kelljen magukat az analóg mátrixhoz való hozzáféréshez.

4

Bontsa ki a Munkaállomás kapcsolatok szakaszt. Itt konfigurálhatja az analóg mátrixhoz tartozó

munkaállomásokat.

a Válassza ki azt a munkaállomást, amelyikhez csatlakoztatni szeretné az analóg mátrixot.

Megjegyzés:

• Az aktuális munkaállomást a rendszer automatikusan hozzáadja a kapcsolati listához, az

alapértelmezett COM port, Baud ráta és Lejátszási monitor beállításokkal

• További távoli munkaállomások hozzáadásához húzza azokat be az eszközlistából szükség

szerint.

b Kattintson duplán az alapértelmezett COM port elemre, majd válasszon ki egy másikat a legördülő

listából, ha szükséges.

Megjegyzés:

• Ha valamelyik COM portot már használja egy másik eszköz, akkor az szürkén jelenik meg a

legördülő listában. Azt, hogy melyik eszköz használja az adott COM portot, a felugró elemleírásból

lehet megtudni (hagyja a kurzort az adott elemen egy pár pillanatig).

• Ha nem kíván COM portot hozzárendelni, válassza az Üres lehetőséget.

c Kattintson duplán az alapértelmezett Baud ráta elemre, majd válasszon ki egy másikat a legördülő

listából, ha szükséges.

d Kattintson duplán az alapértelmezett Lejátszási monitor elemre, majd válasszon ki egy másikat a

legördülő listából, ha szükséges.

e Kattintson duplán az alapértelmezett értékre a Lejátszás az analóg mátrixon elemnél.

i. A funkció be-/kikapcsolásához jelölje be/törölje a jelölést az Engedélyezve négyzetben.

ii. Adja meg a mátrix bemeneti értéket a Mátrix bemenet szövegmezőben.

5

Bontsa ki A bemenetek és az analóg mátrix lejátszásának konfigurálása szakaszt. Itt konfigurálhatja a

kamerakiosztást, és rendelheti hozzá a virtuális számokat az analóg bemenetekhez.

a Videocsatornákat úgy rendelhet hozzá, hogy a kamerákat vagy felvevőket behúzza az eszközlistából a

bemenetek konfigurációs listájába.

6

Bontsa ki a Műhold helyszínek szakaszt.

a Húzza be a kívánt műhold helyszíneket az eszközlistából a műhold helyszínek listájába.

7

Válassza a Mentés gombot.

- Vége -

314

Analóg mátrix szerkesztése - Általános/Beállítási tulajdonságok

Lehetőség van az analóg mátrix általános tulajdonságainak módosítására. Módosítható tulajdonságok például: Név,

Leírás, Engedélyezés/Tiltás, Modell, Kamerák száma vagy Monitorok száma.

Eljárás 245 Analóg mátrix szerkesztése

Lépés Művelet

1

Válassza az

ikont, majd válassza az Analog Matrix (Analóg mátrix) opciót.

2

Kattintson a jobb egérgombbal a szerkeszteni kívánt analóg mátrixra.

3

Válassza a Szerkesztés pontot. Megjelenik az analóg mátrix-szerkesztő.

4

Bontsa ki az Általános szakaszt, ha változtatni szeretne valamin.

a Végezze el a kívánt változtatásokat a következőkön:

• Név

• Leírás

• Engedélyezve (jelölje be a négyzetet, vagy törölje a bejelölést)

5

Bontsa ki az Analóg mátrix beállítás szakaszt, ha változtatni szeretne valamin.

a Végezze el a kívánt változtatásokat a következőkön:

• Modell (válassza ki a legördülő menüből)

• Helyszín (csak számot adhat meg)

• Kamerák száma (csak számot adhat meg)

• Monitorok száma (csak számot adhat meg)

• Felhasználónév

• Jelszó

• Hitelesítés szükséges (jelölje be a négyzetet, vagy törölje a bejelölést)

6

Válassza a Mentés gombot.

- Vége -

Analóg mátrix szerkesztése - Munkaállomás kapcsolatok

hozzáadása/eltávolítása/szerkesztése

Lehetőség van a mátrixhoz kapcsolódó munkaállomások hozzáadására/eltávolítására, valamint a beállítások (COM

port, Baud ráta és Lejátszási monitor) módosítására.

Eljárás 246 Analóg mátrix szerkesztése - Munkaállomás kapcsolatok

hozzáadása/eltávolítása/szerkesztése

Lépés Művelet

1

Válassza az

ikont, majd válassza az Analog Matrix (Analóg mátrix) opciót.

2

Kattintson a jobb egérgombbal a szerkeszteni kívánt analóg mátrixra.

315

Analóg mátrix szerkesztése - Bemenetek konfigurálása

A kamera kiosztásokat és társításokat az Analóg mátrix szerkesztőben konfigurálhatja. A kamerakiosztásra szükség

van ahhoz, hogy a billentyűzet narancssárga gombjaival vezérelni lehessen a lejátszást.

Eljárás 247 Analóg mátrix szerkesztése - Bemenetek konfigurálása

Lépés Művelet

1

Válassza az

ikont, majd válassza az Analog Matrix (Analóg mátrix) opciót.

2

Kattintson a jobb egérgombbal a módosítani kívánt analóg mátrixra.

3

Válassza a Szerkesztés pontot. Megjelenik az analóg mátrix-szerkesztő.

4

Bontsa ki a Bemenetek konfigurálása szakaszt.

5

Fogja meg a szükséges videókat az eszközlistában, és húzza őket a listába. Rögzítőket és kamerákat

húzhat a listába.

a Fogjon meg egy videofolyamot (kamera VAGY rögzítő) az Eszközlista felsorolásban, és húzza a

bemenetek listájába. A lista frissül a videofolyamokkal.

b Szükség esetén számozza újra az alapértelmezett virtuális számokat.

• Egyetlen bemenet számának módosítása:

a Válassza ki a módosítandó virtuális számot tartalmazó listát.

b Adja meg az új számot az Összes és Kiválasztott gombok között lévő szövegdobozban.

c Válassza a Kiválasztott pontot. Az új szám megjelenik a virtuális szám listában.

• Az összes bemenet újraszámozása:

a Adja meg az új tartomány első számát az Összes és Kiválasztott gombok között lévő szövegdobozban.

b Válassza a Mind elemet. Valamennyi szám az új beállítás szerint módosul.

6

A lista helyi menüjének segítségével szerkesztheti a listák sorrendjét, és módosíthatja a videofolyamokat is.

7

Válassza a Mentés gombot.

- Vége -

Műholdhelyszínek hozzáadása/eltávolítása

Műhold helyszínek - Az MP3200 lehetővé teszi a műhold helyszínek konfigurálását, engedélyezve ezáltal a helyszín

számára az egy vagy több távoli helyszín erőforrásaihoz való hozzáférést. Az MP48 és az MP48+ mátrixnál ez a

funkció nem elérhető.

Eljárás 248 Műholdhelyszínek hozzáadása/eltávolítása

Lépés Művelet

1

Válassza az

ikont, majd válassza az Analog Matrix (Analóg mátrix) opciót.

2

Kattintson a jobb egérgombbal a szerkeszteni kívánt analóg mátrixra.

3

Válassza a Szerkesztés pontot.

4

Bontsa ki a Műhold helyszínek szakaszt.

317

5

Műhold helyszín hozzáadása:

a Válassza ki az analóg mátrixot az Eszközlista felsorolásából.

b Húzza át az analóg mátrixot az Eszközlista felsorolásából. a Műhold helyszín listába.

6

Válassza a Mentés gombot.

- Vége -

Visszacsatlakozás egy Analóg Mátrixra

Amennyiben a csatlakozás megszakadt az analóg mátrix adatainak ismételt megadása nélkül csatlakozhat vissza az

analóg mátrixra.

Eljárás 249 Visszacsatlakozás egy analóg mátrixra

Lépés Művelet

1

Válassza az

ikont az Eszközök lista megnyitásához.

2

Bontsa ki az Analog Matrices (Analóg mátrixok) listát.

3

Kattintson a jobb egérgombbal arra az analóg mátrixra, melyre vissza szeretne csatlakozni.

4

Kattintson a Visszacsatlakozás gombra. Sikeresen visszacsatlakozott az analóg mátrixra.

Megjegyzés:

A Visszacsatlakozás opció letiltásra kerül, ha az analóg mátrix le van tiltva, vagy amennyiben a helyi

munkaállomás adatai helytelenül vannak megadva a Munkaállomás kapcsolatok részben.

- Vége -

318

Elrendezések

Bevezetés

Az alapértelmezett victor egyesített ügyfél elrendezés az alábbiakból áll: a Navigációs sáv, a Gyorsműveleti sáv,

valamint egy 2x2-es Megfigyelés lap. Ez az elrendezés teljes mértékben testreszabható, ami lehetővé teszi, hogy az

egyes kezelők és szerepkörök követelményeinek jobban megfelelő munkateret hozzon létre.

Ablaktípusok

A victor különböző ablaktípusokat támogat. A típusmódosítások és magatartás az ablak címsorára jobb egérgombbal

történő kattintással érhetők el. A victor egyesített ügyfél 3 ablaktípust támogat:

Lebegő ablakok

A kliensablaktól független ablakot hoz létre. A lebegő ablak a munkaterülethez igazodásképpen bárhová elmozdítható

a képernyőn, átméretezhető vagy más formára igazítható.

Rögzíthető ablakok

Hozzon létre olyan ablakot, amely a kliens elsődleges ablakán belül pozícióba rögzíthető. Amikor egy rögzíthető

ablakot elhúznak, megjelenik egy útmutató rombusz (ld. alább) és megengedi, hogy a munkaterület négy oldalának az

egyikébe gyorsan lerögzítse azt. Egy ledokkolt ablak rögzítésének megszűntetésekor az ablak a több ablak tetejére

fog lebegni. Egy lappal ellátott ablak rögzíthető ablakká alakítható, ha az ablaklapot a jelenlegi pozíciójából elhúzzák.

Többlapos elrendezés

Olyan ablakot hoz létre, amely egy lapon jelenik meg. A többlapos ablakok több megnyitott ablak rendszerezéséhez

és a közöttük történő átváltáshoz hasznosak.

319

Munkaterületének konfigurálása

Létrehozhat az egyéni munkaterületéhez illeszkedő testreszabott elrendezést.

Eljárás 250 Ablak rögzítése

Lépés Művelet

1

Kattintson a jobb egérgombbal az ablak címsorára vagy lapjára.

2

Válassza Rögzíthető ablakok opciót.

Megjegyzés:

Azt is megteheti, hogy az ablaklapra rákattint, és elhúzza a jelenlegi pozíciójából.

3

Húzza az ablakot a képernyő középső területére. Megjelenik az Útmutató rombusz.

4

Vigye a kurzort az útmutató rombuszban arra a nyílra, amely megfelel az ablakrögzítés kívánt területének.

Az adott terület kivilágosodik.

5

Engedje fel az egeret, ekkor az ablak lerögzítésre kerül az adott pozícióban.

- Vége -

Eljárás 251 Ablakok átméretezése

A rögzített és a lebegő ablakok átméretezhetők, így több vagy kevesebb terület nyerhető a munkaterületen.

Lépés Művelet

1

Ha egy ablak többlapos, akkor kattintson a jobb egérgombbal a címsorra, és válassza a Lebegő vagy a

Rögzíthető lehetőséget.

2

Vigye a kurzort az ablak sarokban lévő oldalára. Megjelenik a Grab Handles (Fogantyúk megragadása)

3

Kiválasztásával és a kurzor húzásával tudja kívánság szerint átméretezni az ablakot.

- Vége -

Eljárás 252 Ablakok automatikus elrejtése

Az Autohide (Automatikus elrejtés) opció csak már ledokkolt dokkolható ablakokban áll rendelkezésre.

Amikor egy ablakban engedélyezett az Autohide (Automatikus elrejtés) opció, csak akkor lesz lapként látható, ha az

ablak nincs fókuszban. Ez azt jelenti, hogy az ablak nyitva van és könnyen hozzáférhető, de az általa elfoglalt terület

nagy mértékben csökken.

Lépés Művelet

1

Kattintson a jobb egérgombbal a rögzített ablak címsorára.

2

Válassza az Automatikus elrejtés pontot. Az ablak lapnézetté zsugorodik össze, amely az ablak dokkolt

attribútuma szerint kerül pozícionálásra.

3

A lap kiválasztásával tekintse meg az ablakot vagy vigye át a fókuszt az autohide (automatikus elrejtés)

funkcióra.

- Vége -

320

Elrendezések mentése/váltása

Mentés

Amint sikerül konfigurálnia a munkaterületet, későbbi használat céljából elmentheti az elrendezést.

Eljárás 253 Az aktuális elrendezés mentése

Lépés Művelet

1

Válassza az Elrendezés ikont.

2

Válassza ki a Mentés másként ikont,

3

Adja meg egy nevet a Név mezőben az új elrendezés számára.

4

A Jelen elrendezés zárolása jelölőnégyzet kiválasztásával zárolja az elrendezést.

Megjegyzés:

A zárolt elrendezéssel rendelkező felhasználók nem tudják mozgatni az elrendezéshez hozzáfűzött

elemeket.

5

Az elrendezés mentéséhez válassza az OK gombot.

Megjegyzés:

Nem tudja törölni az alapértelmezett elrendezést.

- Vége -

Kapcsoló

Eljárás 254 Váltás Saved Layout (Mentett elrendezés) opcióra

Lépés Művelet

1

Válassza az Elrendezés ikont,

. Megjelenik az elrendezések listája.

2

Válasszon egy elrendezést az Elrendezések listából.

- Vége -

Váltás elsődlegesre

A Váltás elsődlegesre lehetővé teszi, hogy az elsődleges elrendezés elemeit egy mentett elrendezéshez kapcsolja,

ami a videofal elemeit jelenlegi helyükön tartja. Az elsődleges elrendezés elemei között található a victor egyesített

ügyfél fő ablaka, valamint az összes lappal ellátott, dokkolt és lebegő ablak. A Video Wall (Videofal) elemei olyan

paneleket tartalmaznak, amelyeket „elküldtek” a már aktivált megjelenítési vagy videoműveletekhez.

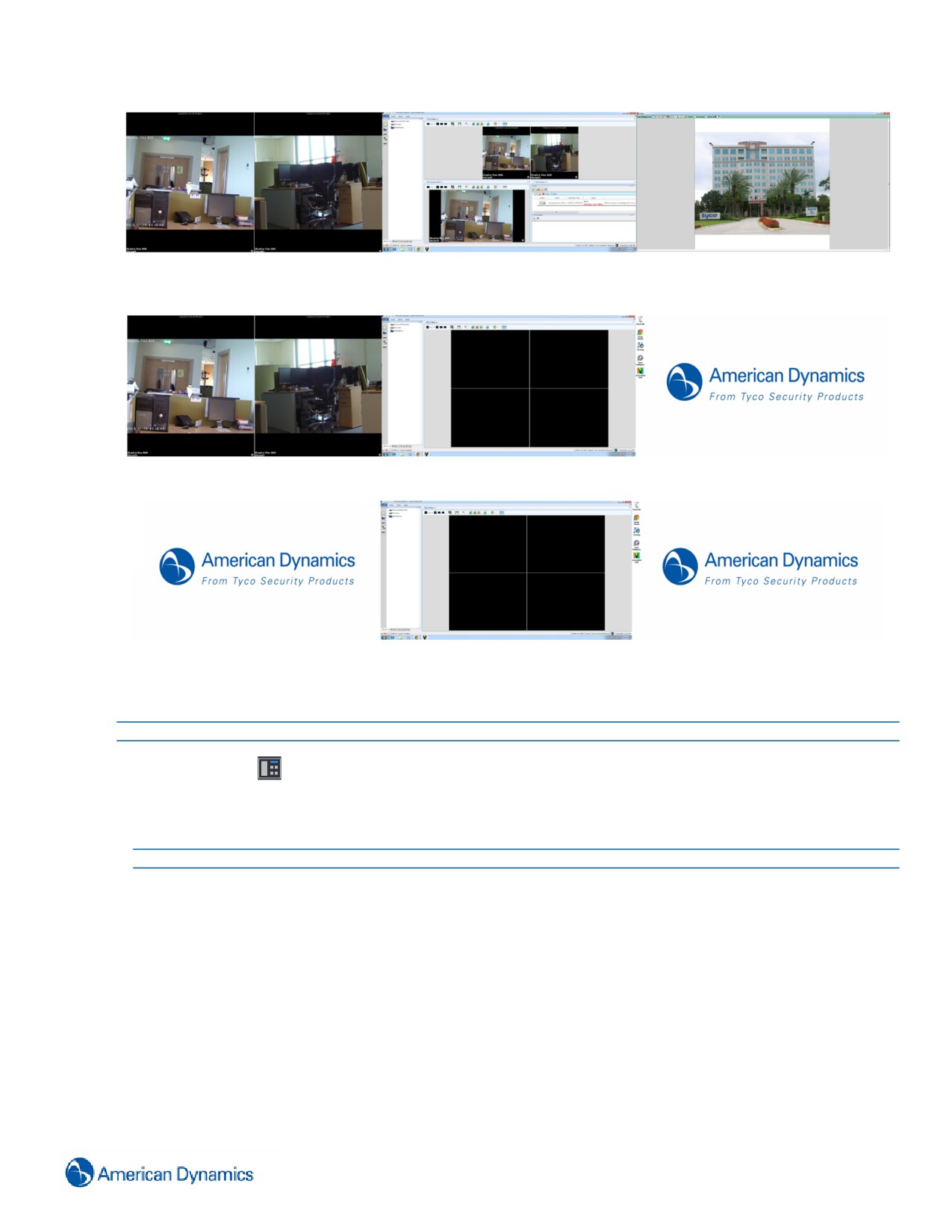

Például: Ha az alábbihoz hasonlóan konfigurált elrendezése van:

321

A Váltás elsődlegesre az alapértelmezett elrendezés esetén ilyenné változtatja az Ön elrendezését, és mindössze a

Video Wall (Videofal) elemeit őrzi meg:

Miközben a Váltás választása az alapértelmezett elrendezésre az elrendezés összes elemét eltávolítaná:

Eljárás 255 Elrendezés - Váltás elsődlegesre

Lépés Művelet

1

Kiválasztás

2

Válassza ki a Váltás elsődlegesre lapot.

3

Válasszon egy elrendezést a listából.

- Vége -

Felhasználóváltás

Ha felhasználóváltás közben kiválasztja a Lehetőségek elemet a Kezelő váltása párbeszédablakban, megnyílik a

Lehetőségek panel. A Jelenlegi elrendezés megtartása jelölőnégyzet kiválasztásával meg tudja őrizni a jelenlegi

elrendezést.

322

Elrendezéscsoportok

Az elrendezési csoportok által az elrendezések távolról betölthetők az ügyfél gépeibe.

Eljárás 256 Elrendezéscsoport létrehozása

Lépés Művelet

1

Kiválasztás

2

Válassza az Elrendezéscsoport opciót.

3

Válassza a Név szövegmezőt, és adjon meg egy nevet

4

Szükség esetén válassza ki a Leírás szövegmezőt, és adjon meg egy leírást

5

Húzza a kívánt elrendezést a kívánt munkaállomás(ok)ra

6

Válassza a Mentés gombot.

- Vége -

Eljárás 257 Elrendezéscsoport betöltése

Lépés Művelet

1

Kiválasztás

2

Válassza ki a Csoportváltás lapot.

3

Válassza ki a kívánt elrendezést a menüből. Egy elrendezés kiválasztása a konfigurált elrendezést átváltja

az elrendezés csoportban meghatározott összes munkaállomásra

Megjegyzés:

1. Az Elrendezéscsoportok egészen addig a munkaállomásokhoz lesznek rendelve, amíg az

elrendezés törlésre nem kerül vagy ki nem választanak egy másik elrendezést

2. Az Elrendezés csoportok felülírják Váltás elsődlegesre vagy a Váltás alatt kiválasztott

elrendezéseket

- Vége -

Elrendezés frissítése

Az Elrendezések menüben különböző opciók állnak rendelkezésre az elrendezések frissítésére.

Eljárás 258 Elrendezés frissítése

Lépés Művelet

1

Kiválasztás

2

Válasszon a legördülő opciók közül.

• Válassza az

ikont a jelenlegi elrendezés frissítéséhez

• Az

ikon kiválasztásával frissíthet elsődleges elrendezésre

323

– Vége -

Többlapos ablak átnevezése

A lappal ellátott ablakokat át lehet nevezni. Minden átnevezés elmentésre kerül az elrendezés mentésével együtt.

Eljárás 259 Többlapos ablakok átnevezése

Lépés Művelet

1

Kattintson a jobb egérgombbal az átnevezni kívánt lapra.

2

Válassza az Átnevezés pontot. Megjelenik a Név párbeszédablak.

3

Adjon meg egy új nevet a lap számára.

4

Válassza az OK gombot.

- Vége -

Új lapcsoportok létrehozása

Létrehozhat új lapcsoportokat az ablakok kényelmesen csoportosítására és navigálására. Lapcsoportok

létrehozásához egynél több lapnak kell megnyitva lennie.

Eljárás 260 Új lapcsoportok létrehozása

Lépés Művelet

1

Kattintson a jobb egérgombbal a lapra, amelynél el szeretné kezdeni az új csoportot. Ez a lap lesz az új

csoport első lapja.

2

Válassza az Új vízszintes lapcsoport vagy az Új függőleges lapcsoport opciót igény szerint.

Kiválasztásonként új csoport kerül létrehozásra.

Megjegyzés:

• Rendezze át a csoportokon belül a lapokat a csoportokon belüli lapok kiválasztásával és

áthúzásával.

• A lapokat úgy tudjamozgatni acsoportok között, hogy ajobbegérgombbal rákattint alapraés

kiválasztja a Move to Previous/Next Tab Group (Vigye az előző/következő lapcsoportba) opciót.

- Vége -

Rögzített ablakok összevonása

A rögzített ablakok „összevonhatók” több munkaterület létrehozására a képernyőn. Az összevont ablakok egyetlen

lappal ellátott szűrőelemmé csoportosíthatók.

324

Eljárás 261 Rögzített ablakok összevonása

Lépés Művelet

1

Válassza ki egy rögzített ablak címsorát.

2

Húzza az egeret annak a rögzített ablaknak a közepére, amellyel össze kívánja vonni a megfogott ablakot.

Megjelenik a rögzítés ikonja.

3

Szüntesse meg a dokkolóikon közepén látható ablak kijelölését. Az ablakok összevonásra kerülnek.

Mozgassa az ablakokat úgy, hogy kiválasztja az összevont ablak alján lévő megfelelő lapokat.

- Vége -

Ablakok megjelenítése teljes képernyős módban

A megfigyelőablakok és a térképablakok megjeleníthetők teljes képernyős módban.

Eljárás 262 Ablakok megjelenítése teljes képernyős módban

Lépés Művelet

1

Kattintson a jobb egérgombbal az ablak címsorára.

2

Válassza a Küldés ide opciót a helyi menüben.

3

Válassza ki azt a megjelenítést, amelyben meg kívánja nézni a teljes képernyős ablakot.

Egy megjelenő visszaigazoló üzenet tudatja Önnel, hogy sikeres vagy sikertelen volt-e a művelet.

- Vége -

Egyéni elrendezések

A Custom Layout Designer (Testreszabott elrendezés tervező) segítségével testreszabott megfigyelő elrendezéseket

hozhat létre. Új testreszabott elrendezéseket hozhat létre a Beállítások oldal Video Layout Preferences

(Videoelrendezések preferenciái) szekciójában. További információért lásd: "Beállítások".

325

Vezérlők

Bevezetés

A victor különböző CCTV billentyűzeteket, multimédiás vezérlőgombokat és joystickeket támogat megfigyelési

ellenőrzésre. Ezek felhasználhatók arra, hogy navigálni és kapcsolni lehessen videofolyamokat a megfigyelőablakok

kijelzőpaneljein és a virtuális mátrixokban. Ezeken kívül egy PTZ kamerához illő megfigyelőpanel kiválasztásakor

USB-joysticket használhat a kamera PTZ funkcióinak a vezérlése céljából.

A sorozat billentyűzeteknek rögzített funkciói vannak a victor megfigyelési környezeten belül, míg a joystickek,

játékpadok és más multimédiás vezérlők konfigurálhatók.

Vezérlőgombok konfigurálása (Általános tájékoztató)

Egyes vezérlők 'Plug and Play' módon működnek, mások a victoron belüli konfigurálást támogatják, lásd alább:

Vezérlő készülék

A vezérlőgombok konfigurálásának opciói

Nem alkalmazható: Lásd a gyártó utasításait az

AD/Pelco soros billentyűzetek

alapértelmezett beállításokra vonatkozóan.

Nem alkalmazható: Az alapértelmezett beállításokat lásd a

Rendszerbillentyűzet (Normál QWERTY)

"Rendszerbillentyűzet-parancsok" részben.

ExacqVision billentyűzetek (VM asztali modell 100-590-

Victor kliensen keresztül: Válassza az

ikont, majd

2130)

válassza a Joystick Configuration (Joystick

konfigurálása) opciót.

Axis 295 videofigyelő joystick

Victor kliensen keresztül: Válassza az

ikont, majd

Axis T8311 videofigyelő joystick

válassza a Joystick Configuration (Joystick

konfigurálása) opciót.

Victor kliensen keresztül: Válassza az

ikont, majd

Videotec DCZ USB billentyűzet

válassza a Joystick Configuration (Joystick

konfigurálása) opciót.

Victor kliensen keresztül: Válassza az

ikont, majd

Gamepad játékvezérlők

válassza a Gamepad Configuration (Játékpad

konfigurálása) opciót. (lásd: "Játékpad-vezérlők

konfigurációja"

Nem alkalmazható. Az alapértelmezett beállításokat lásd a

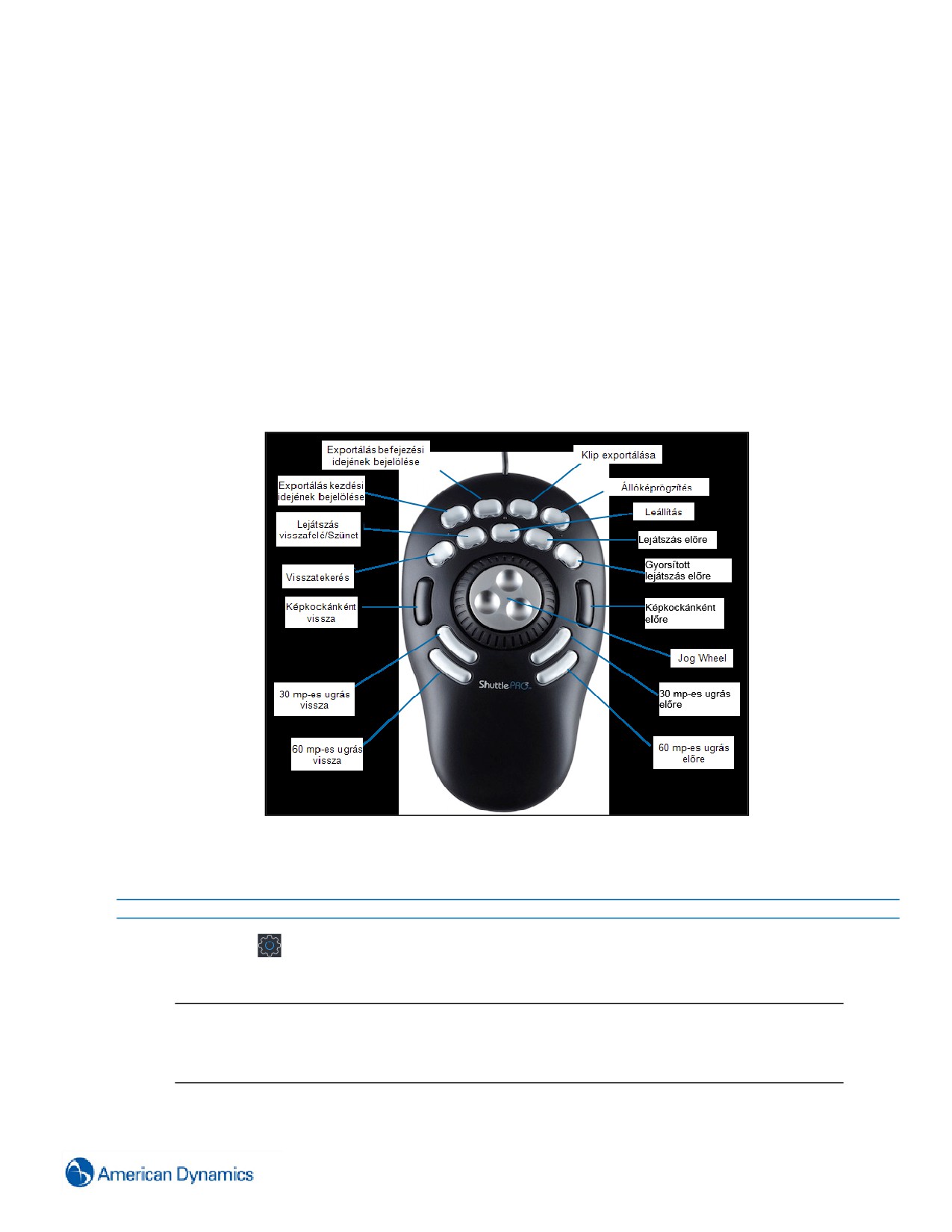

ShuttlePRO v2

"ShuttlePRO v2 vezérlő" részben.

326

Rendszerbillentyűzetek

Hozzáadhat egy szabványos Windows billentyűzetet és használhatja CCTV billentyűzetként.

Megjegyzés:

Rendszerbillentyűzet használata esetén csak akkor küldhetők megfigyelési parancsok, ha a megfigyelőablak aktív.

Más vezérlőgombok attól függetlenül működni fognak, hogy a figyelőablak fókuszál-e.

Keresse ki a felhasználói parancsok listáját a Rendszerbillentyűzet-parancsok c. részben.

Eljárás 263 Rendszerbillentyűzet hozzáadása

Lépés Művelet

1

Kiválasztás

2

Válassza a Keyboard (Billentyűzet) opciót a Videó szekcióban.

3

Adjon meg egy nevet a billentyűzet számára a Név szövegmezőben.

4

Adjon meg leírást a billentyűzet számára a Leírás szövegmezőben.

Megjegyzés:

Az Engedélyezve jelölőnégyzet az alapértelmezett bejelölés, a billentyűzet letiltásához távolítsa el a

jelölést jelölőnégyzetből.

5

Bontsa ki a Billentyűzet szakaszt:

6

Válassza ki a System Keyboard (Rendszerbillentyűzet) opciót a Model (Modell) legördülő menüben. A

COM-port és a Baudráta legördülő lista eltűnik.

7

Válassza a Mentés gombot.

- Vége -

Rendszerbillentyűzet-parancsok

Rendszer (QWERTY) billentyűzet használatakor az alábbi parancsok állnak rendelkezésre:

Parancs

Művelet

Parancs

Művelet

Nyílbillentyűk

Mozgatás/döntés

w

Leállítás

Számbillentyűzet

Mozgatás/döntés

e

Szünet

nyílbillentyűi

+/- (számbillentyűzet)

Közelítés/távolítás

r

Lejátszás

-/=

Közelítés/távolítás

t

Gyorsított lejátszás előre

Ugrásdátumra (4 jegyű szám hónap/nap

#m

Monitor (a # egyszám: 1-999)

s

formátumban)

Ugrásidőpontra (4 jegyű szám 24 órás

#k

Kamera (a # egy szám: 1-9999)

d

időformátumban)

q

Visszatekerés

#j

Helyszín

327

Soros billentyűzetek

A felsorolt AD/Pelco billentyűzetek bármelyike használható a victorban.

Eljárás 264 AD/Pelco billentyűzet hozzáadása

Lépés Művelet

1

Kiválasztás

2

Válassza a Keyboard (Billentyűzet) opciót a Videó szekcióban.

3

Adjon meg egy nevet a billentyűzet számára a Név szövegmezőben.

4

Adjon meg leírást a billentyűzet számára a Leírás szövegmezőben.

Megjegyzés:

Az Engedélyezve jelölőnégyzet az alapértelmezett bejelölés, a billentyűzet letiltásához távolítsa el a

jelölést jelölőnégyzetből.

5

Bontsa ki a Billentyűzet szakaszt:

a Válassza az igényelt Modell elemet a legördülő menüből.

b Válassza az igényelt COM-port elemet a legördülő menüből.

c Válassza az igényelt BAUD ráta elemet a legördülő menüből.

6

Válassza a Mentés gombot.

- Vége -

Rendszer/Soros billentyűzetek: Támogatott funkciók

Soros billentyűzetek

Rendsze

AD

ADCC020

ADCC030

ADCC110

Pelco

Jellemző

ADTTE

r

2088/89

0

0

0

KBD300A*

Kamera-/monitorhívás

9

9

9

9

9

9

9

Szabványos PTZ-vezérlő

9

9

9

9

9

9

9

Billentyűzetmakrók

9

9

Sorozatok

9

9

9

9

9

9

Bejárások

9

9

9

9

9

Minták

9

9

Előbeállítások

9

9

9

9

9

9

Fókusz-/blendevezérlés

9

9

9

9

9

9

Elforgatás

9

9

9

9

9

Helyszín

9

9

9

9

9

9

Billentyűzet funkció**

* ASCII protokoll használata (A Pelco billentyűzethez RS422-RS-232 átalakítóra van szükség)

328

** Az egyes funkciókért lásd a billentyűzet/mátrix kapcsoló kézikönyvét

Megjegyzés:

1. Rendszerbillentyűzet használata esetén csak akkor küldhetők parancsok, ha a megfigyelőablak aktív. A többi

billentyűzetet ez nem érinti, és attól függetlenül tovább működnek, hogy a megfigyelőablak fókuszál-e vagy sem.

2. A rendszerbillentyűzetek nem szerkeszthetők távoli kliensekről.

3. Javasoljuk, hogy állítsa „Ki” értékre az ismétlést minden billentyűzeten. Ezzel kapcsolatban a billentyűzet

felhasználói dokumentációja tartalmaz útmutatást.

Az American Dynamics soros billentyűzeteinek telepítése

Kapcsolási rajzok a billentyűzetek telepítéséhez:

AD2088, AD2089, ADTTE, ADCC1100 ADCC200, ADCC300

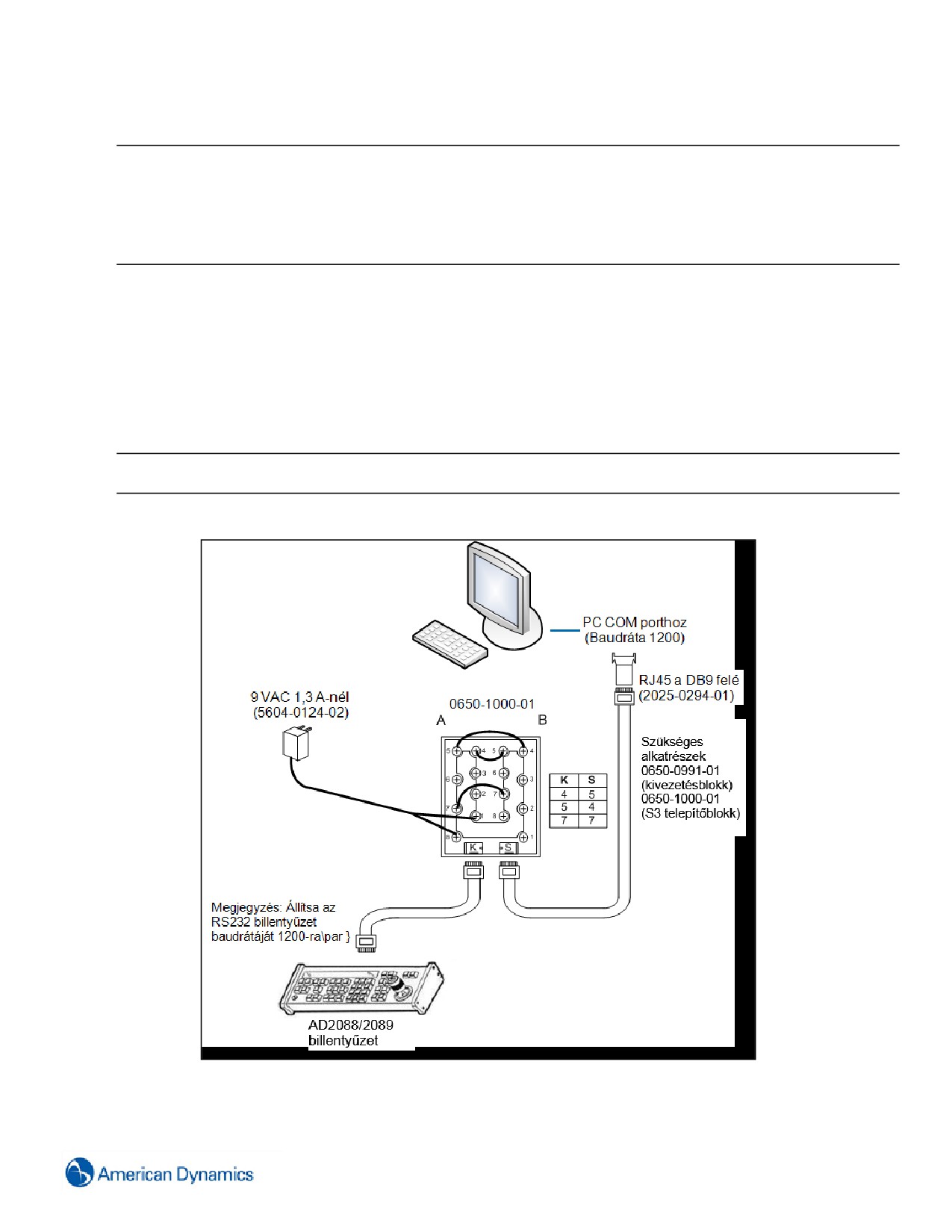

AD2088 és AD2089

Megjegyzés:

Az AD2088 és AD2089 billentyűzet telepítéséhez szükség van a Keyboard PC készletre (ADACKBPC2000)

329

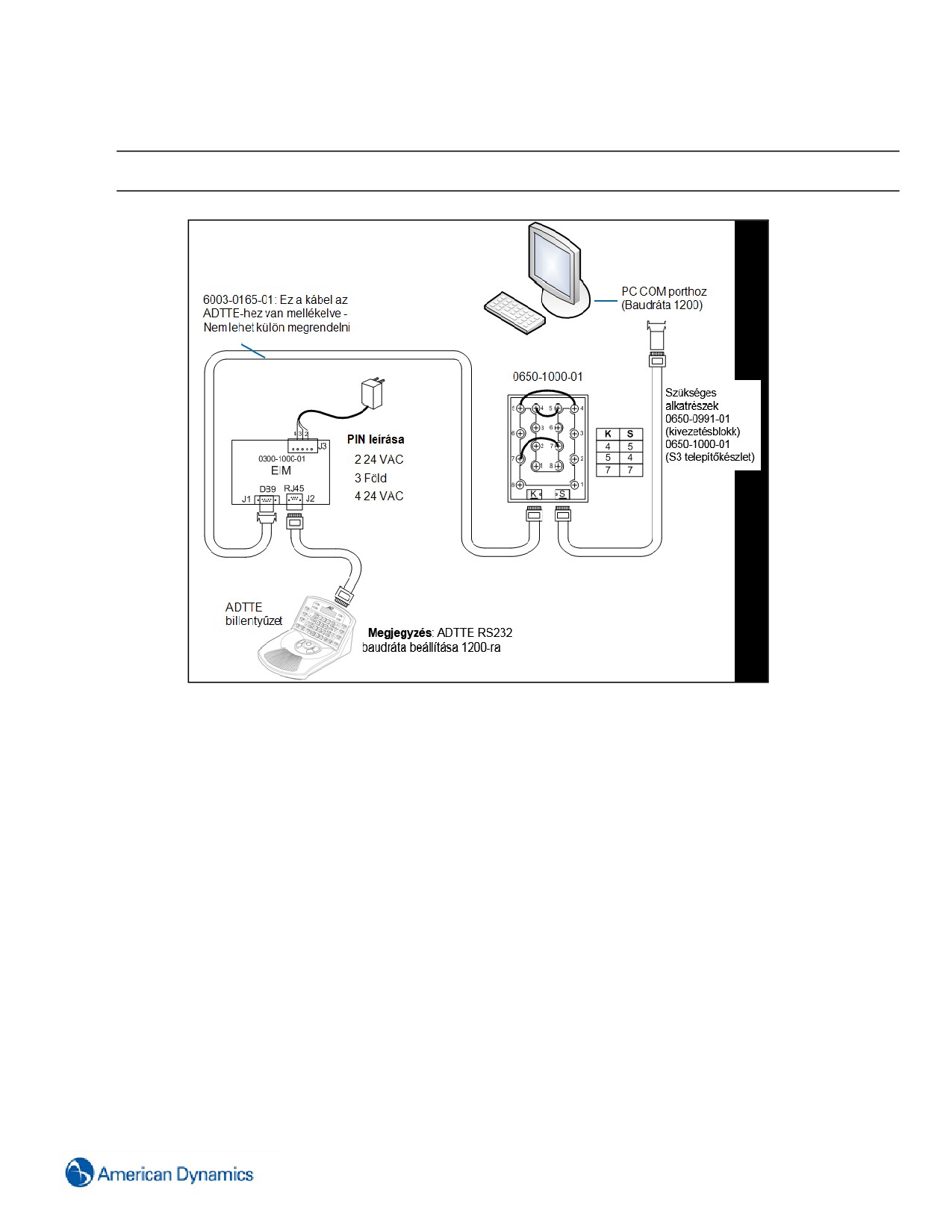

ADTTE

Megjegyzés:

Az ADTTE billentyűzet telepítéséhez szükség van a Keyboard PC készletre (ADACKBPC2000)

330

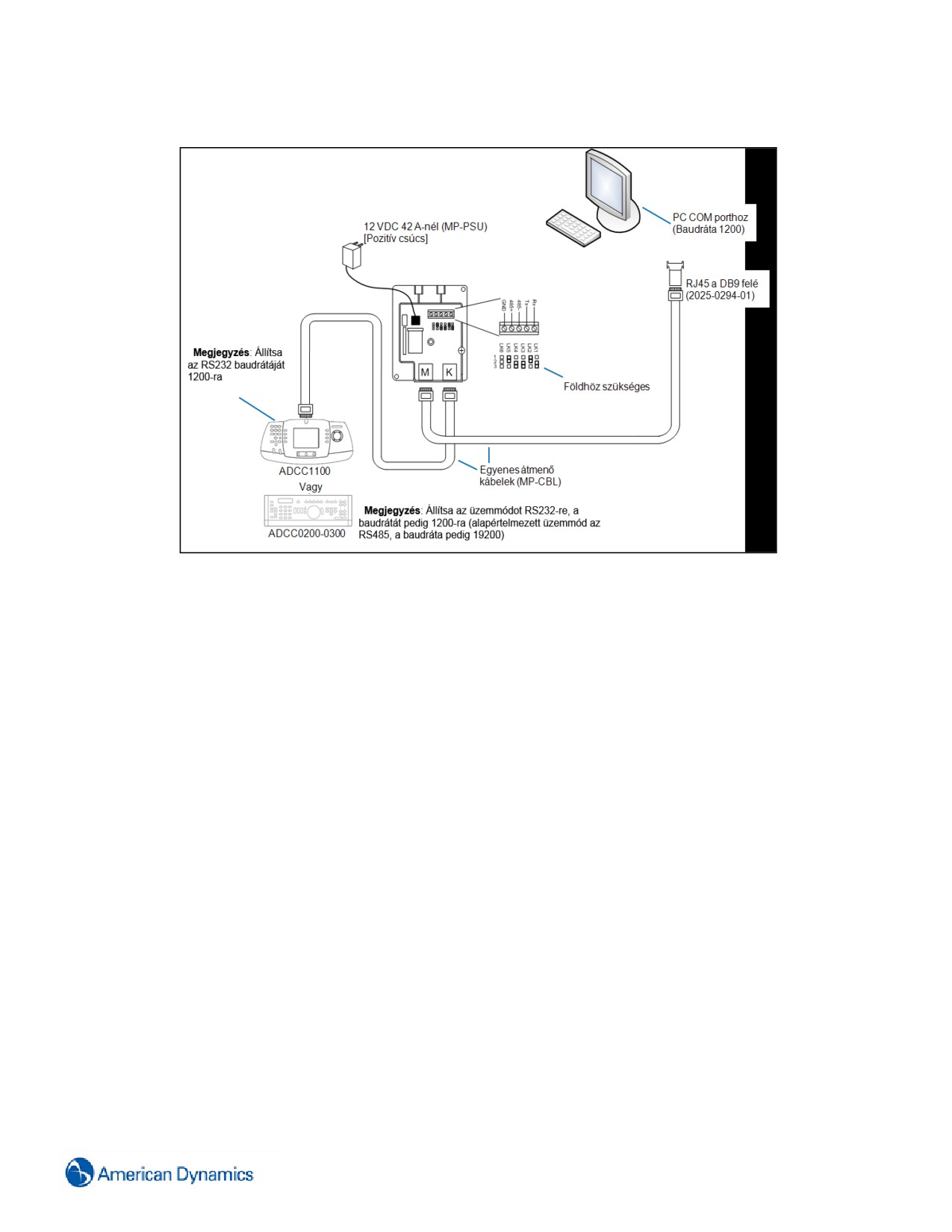

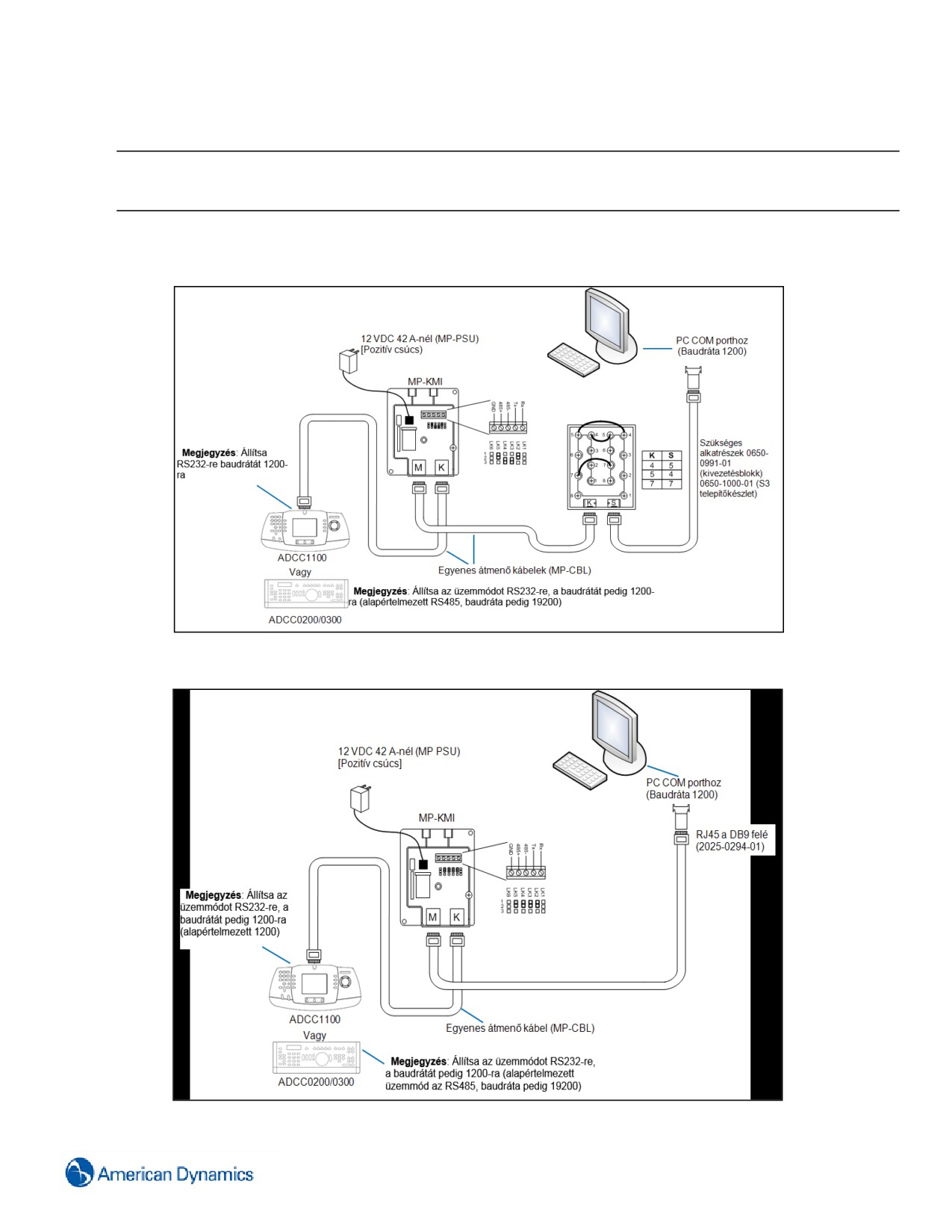

ADCC1100 vagy ADCC0200/0300

Megjegyzés:

Az ADCC1100 vagy ADCC200/300 billentyűzet telepítéséhez szükség van a Keyboard PC készletre

(ADACKBPCMPCC)

Három módszer létezik az ADCC1100 vagy ADCC200/300 billentyűzet bekötésére:

• 1. módszer

• 2. módszer

331

• 3. módszer

332

Joystick/Játékpad konfiguráció

ExaqVision vezérlők konfigurációja

ExaqVision alapértelmezett gombkiosztások

Megjegyzés:

1. '#' gomb nem konfigurálható

2. A numerikus billentyűk nem konfigurálhatók

Nyomógomb

Művelet

Nyomógomb

Művelet

C1

Kiválaszt/Végrehajt

C9

Bejárás tartása

C2

Visszalépés

C10

Flip 180°

C3

OSD menü megnyitása/bezárása

C11

Leállítás

C4

Következő lap

C12

Lejátszás/szünet kapcsolása

C5

Előző monitor

C13

Törlés

C6

Következő monitor

14

*Monitor

C7

Közeli fókusz

15

Utolsó kamera (baloldalijoystickgomb)

C8

Távolifókusz

16

Következő kamera (jobb oldali joystick gomb)

Az Exaqvision vezérlők billentyűzetének kiosztása konfigurálható a victorban:

Eljárás 265 ExaqVision vezérlők: victor konfiguráció

Lépés Művelet

1

Kiválasztás

2

Válassza a Joystick Configuration (Joystick konfigurálása) elemet.

3

Válassza az ExaqVision Surveillance Keyboard (ExaqVision megfigyelő billentyűzete) a Load

Configuration (Konfiguráció betöltése) legördülő menüből.

4

Szükség esetén válassza a Supports Numeric Input (Támogatja a numerikus inputot) opciót.

5

Válassza az Alkalmaz opciót.

6

Bontsa ki a vezérlő Controller Layout (Vezérlő elrendezése) szekcióját:

X/Y-tengely

a Az X/Y tengelyszakaszon lévő Dead Zone (Holttér) csúszka segítségével állítsa be azt a pixelszámot,

amelyre a thumbsticknek van szüksége az áthaladáshoz, mielőtt aktívvá válna (minél nagyobb a holttér,

annál kevésbé érzékeny a vezérlő)

b Szükség esetén válassza az Invert Y Axis (Y tengely invertálása) opciót (Megfordítja az

alapértelmezett „Y” orientációt - A felfelé lefelé lesz, a lefelé felfelé)

c Válassza ki az X/Y tengelyhez a Vezérlő kiosztást - Mozgatás/döntés vagy hagyja kiosztás nélkül

Z-tengely

333

f

Válassza ki a Z tengelyhez a Vezérlő kiosztást - válassza a Zoom, Fókusz, Írisz, Sebesség gombokat

vagy hagyja kiosztás nélkül

7

Módosítsa az alapértelmezett gombkiosztást a legördülő menük segítségével.

8

Bontsa ki a Keyboard Mapping (Billentyűzetkiosztás) szakaszt:

a A Press Key Here(Ezt abillentyűt nyomja)opciósegítségével állítsafel atámogatott virtuális

billentyűzet gombjait.

b A Keyboard Mapping (Billentyűzetkiosztás)szekciósegítségével avezérlőbillentyűzetérevigyefel a

rendszerparancsokat.

Megjegyzés:

A billentyűkiosztás elősegítése érdekében a vezérlőn tett minden egyes leütés pirosan világít a

grafikus felhasználói interfészen (GUI)

9

Válassza a Mentés gombot.

- Vége -

A victor támogatja az Axis 295 videomegfigyelési vezérlőkártyát.

Axis 295 alapértelmezett gombkiosztásai

Alapértelmezett

Alapértelmezett

Nyomógomb

Nyomógomb

kiosztás

kiosztás

1

Visszalépés

7

Visszatekerés

2

Törlés

8

Gyorsított lejátszás előre

3

Előző lap

9

Előző monitor

4

Következő lap

10

Következő monitor

OSD menü

5

Lejátszás/szünet

11

megnyitása/bezárása

6

Leállítás

12

Kiválaszt/Végrehajt

Az Axis 295 vezérlők konfigurálhatók a victoron belül:

Eljárás 267 Axis joystick: victor konfiguráció (Axis 295)

Lépés Művelet

1

Kiválasztás

2

Válassza a Joystick Configuration (Joystick konfigurálása) elemet.

3

Válassza ki az Axis 295 joysticket a Load Configuration (Konfiguráció betöltése) legördülő listából.

4

Válassza az Alkalmaz opciót.

5

Bontsa ki a vezérlő Controller Layout (Vezérlő elrendezése) szekcióját:

X/Y-tengely

336

a Az X/Y tengelyszakaszon lévő Dead Zone (Holttér) csúszka segítségével állítsa be azt a pixelszámot,

amelyre a thumbsticknek van szüksége az áthaladáshoz, mielőtt aktívvá válna (minél nagyobb a holttér,

annál kevésbé érzékeny a vezérlő)

b Szükség esetén válassza az Invert Y Axis (Y tengely invertálása) opciót (Megfordítja az

alapértelmezett „Y” orientációt - A felfelé lefelé lesz, a lefelé felfelé)

c Válassza ki az X/Y tengelyhez a Vezérlő kiosztást - Mozgatás/döntés vagy hagyja kiosztás nélkül

Z-tengely

d A Z tengelyszakaszonlévőDead Zone(Holttér)csúszkasegítségével állítsabeazt apixelszámot,

amelyet a thumbsticknek kell megtennie, mielőtt aktívvá válna (minél nagyobb a holttér, annál kevésbé

érzékeny a vezérlő)

e Szükség esetén válassza az Invert Z Axis (Z tengely invertálása) opciót (Megfordítja az alapértelmezett

„Z” orientációt)

f

Válassza ki a Z tengelyhez a Vezérlő kiosztást - válassza a Zoom, Fókusz, Írisz, Sebesség gombokat

vagy hagyja kiosztás nélkül

6

Bontsa ki a Keyboard Mapping (Billentyűzetkiosztás) szakaszt:

a A Press Key Here(Ezt abillentyűt nyomja)opciósegítségével állítsafel atámogatott virtuális

billentyűzet gombjait.

b A Keyboard Mapping (Billentyűzetkiosztás)szekciósegítségével avezérlőbillentyűzetérevigyefel a

rendszerparancsokat.

Megjegyzés:

A billentyűkiosztás elősegítése érdekében a vezérlőn tett minden egyes leütés pirosan világít a

grafikus felhasználói interfészen (GUI)

7

Válassza a Mentés gombot.

- Vége -

Videotec DCZ USB billentyűzet

Videotec DCZ Alapértelmezett gombkiosztások

Alapértelmezett

Alapértelmezett

Nyomógomb

Nyomógomb

kiosztás

kiosztás

1

1

21

Ugrása 1. nézetre

2

2

22

Ugrása 2. nézetre

3

3

23

Ugrása 3. nézetre

4

4

24

Ugrása 4. nézetre

5

5

25

Cycle Warp típus

6

6

26

Glip 180

7

7

27

Dátum

8

8

28

Idő

337

9

9

29

Visszatekerés

10

Monitor

30

Gyorsított lejátszás előre

11

0

31

Lejátszás/szünet

12

Kamera

32

Leállítás

13

Nézet beállítása

33

Képkockánként vissza

14

Minta beállítása

34

Képkockánként előre

15

Blende zárása

35

Sorozat futtatása

Bejárás

16

Blende nyitása

36

futtatás/újraindítás

17

Közeli fókusz

37

Bejárás tartása

18

Távolifókusz

38

Utolsó bejáráslépés

19

Nézet futtatása

39

Következő bejárás lépés

20

Alakzat futtatása

40

Videoelrendezés

A Videotec DCZ billentyűzet kiosztása konfigurálható a victorban:

Eljárás 268 Videotec DCZ vezérlők: victor konfiguráció

Lépés Művelet

1

Kiválasztás

2

Válassza a Joystick Configuration (Joystick konfigurálása) elemet.

3

Válassza ki a Videotec DCZ Surveillance Keyboard (Videotec DCZ megfigyelési billentyűzete) opciót a

Load Configuration (Konfiguráció betöltése) legördülő listából.

4

Szükség esetén válassza a Supports Numeric Input (Támogatja a numerikus inputot) opciót.

5

Válassza az Alkalmaz opciót.

6

Bontsa ki a vezérlő Controller Layout (Vezérlő elrendezése) szekcióját:

X/Y-tengely

a Az X/Y tengelyszakaszon lévő Dead Zone (Holttér) csúszka segítségével állítsa be azt a pixelszámot,

amelyre a thumbsticknek van szüksége az áthaladáshoz, mielőtt aktívvá válna (minél nagyobb a holttér,

annál kevésbé érzékeny a vezérlő)

b Szükség esetén válassza az Invert Y Axis (Y tengely invertálása) opciót (Megfordítja az

alapértelmezett „Y” orientációt - A felfelé lefelé lesz, a lefelé felfelé)

c Válassza ki az X/Y tengelyhez a Vezérlő kiosztást - Mozgatás/döntés vagy hagyja kiosztás nélkül

Z-tengely

d A Z tengelyszakaszonlévőDead Zone(Holttér)csúszkasegítségével állítsabeazt apixelszámot,

amelyet a thumbsticknek kell megtennie, mielőtt aktívvá válna (minél nagyobb a holttér, annál kevésbé

érzékeny a vezérlő)

e Szükség esetén válassza az Invert Z Axis (Z tengely invertálása) opciót (Megfordítja az alapértelmezett

„Z” orientációt)

338

Játékpad-vezérlők konfigurációja

A victor támogatja a játékpad „Plug and Play” funkcióját, ami azt jelenti, hogy a vezérlőgombokat nem kell hozzáadni a

victorhoz.

A játékpadvezérlő alapértelmezett gombkiosztásai.

Nyomógomb

Alapértelmezett kiosztás

Jobb váll

Következő monitor

Bal váll

Előző monitor

Bal kar (Mozgatás)

Mozgatás/döntés

Bal kar (Lenyomás)

OSD menü megnyitása/bezárása

Jobb kar (Mozgatás)

Egér mozgatása

Jobb kar (Lenyomás)

Bal egérgombbal kattintás

Iránypad felfelé

Lejátszás/szünet kapcsolása

Irányító pad lefelé

Leállítás

Irányító pad balra

Visszatekerés

Irányító pad jobbra

Gyorsított lejátszás előre

X

Jobb egérgombbal kattintás

Y

Flip 180°

B

Visszalépés

A

Kiválaszt/Végrehajt

Bal kapcsoló

Közelítés

Jobb kapcsoló

Távolítás

A Játékpadvezérlők konfigurálhatók a victoron belül:

Eljárás 269 Játékpadok: viktor konfiguráció

Lépés Művelet

1

Kiválasztás

2

Válassza a Gamepad Configuration (Gamepad konfigurálása) elemet.

3

Bontsa ki a Controller Layout (Vezérlő elrendezése) szakaszt.

4

Bal és jobb hüvelykujj tengelyek konfigurálása:

a A Dead Zone(Holttér)csúszkasegítségével állítsabeazt apixelszámot, amelyet athumbsticknek kell

megtennie, mielőtt aktívvá válna (minél nagyobb a holttér, annál kevésbé érzékeny a vezérlő)

b Szükség esetén válassza az Invert Y Axis (Y tengely invertálása) opciót (Megfordítja az

alapértelmezett „Y” orientációt - A felfelé lefelé lesz, a lefelé felfelé)

c A Control Assignment(Vezérlőkiosztása)lehúzásával definiáljaathumbstick funkcióit (pl.

egérvezérlés vagy Mozgatás/Döntés vezérlése)

340

ShuttlePRO v2 vezérlő

A ShuttlePRO v2 egy multimédiás vezérlő, amely minden számítógépes alkalmazáson belül billentyűzet

parancsokkal működik.

Úgy tudja aktiválni a victoron belül a ShuttlePro támogatását, hogy:

1

Telepíti a ShuttlePro V2 szoftvert (amit a ShuttlePro V2 termékkel kapott).

2

Futtatja a Contour Shuttle Device Configuration készülékkonfigurációs segédprogramot.

3

Használja a segédprogram Settings Management (Beállítások kezelése) szekcióját a victor.pref fájl

importálására a C:\Program Files\Tyco\victorClient\Config\victor_shuttlepro.pref helyről

4

Válassza az OK gombot. A ShuttlePro vezérlő használatra kész lesz.

A victor úgy lett kialakítva, hogy alapvetően támogatást nyújtson a ShuttlePRO v2 programnak; ennélfogva nincs

szükség arra, hogy a victor környezetben konfigurálva legyen.

ShuttlePRO v2 alapértelmezett gombkiosztásai:

A ShuttlePRO v2 alapértelmezett beállításai megváltoztathatók a victor kliensen belül:

Eljárás 270 ShuttlePRO v2: victor konfiguráció

Lépés Művelet

1

Kiválasztás

2

Válassza a Joystick Configuration (Joystick konfigurálása) elemet.

Megjegyzés:

Alkalmazza a Load Preset Configuration (Előre beállított konfiguráció betöltése) opciót arra a

billentyűzettípusra, amelyet a vezérlő alapértelmezett felállításához használni szeretne.

Amennyiben testreszabott konfigurációra van szükség, ugorjon a 3. lépésre.

3

Válassza a Current Joystick (Aktuális joystick) opciót.

342

Patterns (Minták) és Presets (Előbeállítások) konfigurálása a numerikus bevitelű

USB-billentyűzetek segítségével

A billentyűzetet a victor használatához kell konfigurálni.

Eljárás 271 Billentyűzetek: A Patterns (Minták) konfigurálása a numerikus USB-

billentyűzet segítségével

Lépés Művelet

1

Kiválasztás

2

Válassza a Joystick Configuration (Joystick konfigurálása) elemet.

3

Konfigurálja a billentyűzet egyik Gombkiosztását a „Set Pattern” (Minta beállítása) opcióhoz. Olvassa el a

victor Rendszergazdai és konfigurációs útmutatóját, ha további segítségre lenne szüksége.

4

Programozzon egy mintát az USB-joystick segítségével:

a Vigyen be egy mintaszámot az USB-joystick numerikus billentyűzetén.

b Nyomja le azt a joystick gombot, amelyen rajta van a ‘Set Pattern’ (Minta beállítása) kiosztás, ez

elindítja a programozás folyamatát.

c A joystick segítségével végezzeel amozgás, döntés és zoom műveleteket, és határozzamegamintát,

majd a ‘Set Pattern’ (Minta beállítása) gomb ismételt lenyomásával mentse el a meghatározott mintát, és

zárja ki a programozási módból.

5

A minta futtatásához adjon meg egy mintaszámot az USB-joystick numerikus billentyűzetén, majd nyomja le

azt a joystick gombot, amelyen rajta van a „Run Pattern” (Minta futtatása) kiosztás

- Vége -

Eljárás 272 Billentyűzetek: Presets (Előbeállítások) konfigurálása a numerikus USB-

billentyűzet segítségével

Lépés Művelet

1

Kiválasztás

2

Válassza a Joystick Configuration (Joystick konfigurálása) elemet.

3

Konfigurálja a billentyűzet egyik Gombkiosztását a „Set Preset” (Előbeállítások beállítása) opcióhoz.

Olvassa el a victor Rendszergazdai és konfigurációs útmutatóját, ha további segítségre lenne szüksége.

4

Programozzon egy előbeállítást az USB-joystick segítségével:

a Végezze el a mozgás, döntés és zoom műveletet azon a területen, ahol az előzetes beállítást

programozni kell.

b Vigyen be egy előbeállításszámot az USB-joystick numerikus billentyűzetén.

c Nyomja le azt a joystick gombot, amelyen rajta van „Set Preset” (Előbeállítások beállítása) kiosztás.

d Szükség szerint ismételje meg.

5

Az előbeállítás futtatásához adjon meg egy előzetesen beállított számot az USB joystick numerikus

billentyűzetén, majd nyomja le azt a joystick gombot, amelyen rajta van a „Run Preset” (Előbeállítások

futtatása) kiosztás.

- Vége -

344

Munkaállomások

Bevezetés

A munkaállomások a victor kliens szoftvert futtató gépekre vonatkoznak. Alapértelmezés szerint a kliensgépek

eszközlistáin jelennek meg és a Munkaállomás szerkesztőin keresztül szerkeszthetők. Az Agent Workstations

(Ügynök munkaállomások) is megjelennek a eszközlistán és az Agent Workstation (Ügynök munkaállomás) ikonja

jelöli őket.

A szerkesztőből konfigurálni tudja a munkaállomás leírásokat, valamint a Client to Client Properties (Kliensek közötti

tulajdonságokat).

A munkaállomásokra vonatkozó helyi menü opciók az alábbi lehetőségeket foglalják magukban: Logout Local

Operators (Helyi kezelők kijelentkezése), Logout Remote Operators (Távoli kezelők kijelentkezése), Delete

Workstations (Munkaállomások törlése), Identify Monitors (Monitorok beazonosítása), Find in Journal (Keresés a

naplóban), Find on Map (Keresés a térképen), valamint Add to Sites (Hozzáadás helyszínekhez).

A Workstations (Munkaállomások) mappához tartozó helyi menü felhasználható az összes munkaállomás Dinamikus

nézetének, továbbá a Bejelentkezett kezelő elérésére.

Monitorok azonosítása

A Monitorok azonosítása funkció segítségével megjelenítheti az egyes ügyfél-munkaállomásokhoz társított

monitorok neveit. A monitornevek a kiválasztást követően 3 másodpercig láthatók a képernyőn.

Eljárás 273 Monitorok azonosítása

Lépés Művelet

1

Válassza az

ikont az Eszközök lista megnyitásához.

2

Bontsa ki a Munkaállomások csoportot, majd kattintson a jobb egérgombbal a kívánt munkaállomásra.

3

Válassza a Monitorok azonosítása pontot. A Display Names (Nevek megjelenítése) opció három

másodpercig látható az adott munkaállomáshoz csatlakoztatott összes monitoron.

- Vége -

Kezelő kijelentkeztetése (Távoli)

A eszközlistában felsorolt munkaállomások helyi menüje segítségével tud távolról kijelenteni kezelőket.

345

Eljárás 274 Kezelő kijelentkeztetése (Távoli)

Lépés Művelet

1

Válassza az

ikont az Eszközök lista megnyitásához.

2

Bontsa ki a Munkaállomások csoportot, majd kattintson a jobb egérgombbal a kívánt munkaállomásra.

3

Válassza az XXXX kezelő kijelentkeztetése pontot. Megjelenik egy figyelmeztető párbeszédpanel.

4

A kezelő kijelentkeztetéséhez válassza az Igen, az elvetéshez a Nem gombot.

- Vége -

Kijelzők átnevezése

A kijelzők alapértelmezett neve „1. kijelző”, „2. kijelző”, „3. kijelző” stb. Ezek a neveket szükség szerint módosíthatja.

Eljárás 275 Kijelzők átnevezése

Lépés Művelet

1

Az ikon kiválasztásával nyissa meg az Eszközök listát, majd bontsa ki a Munkaállomások csoportot.

2

Bontsa ki a szerkeszteni kívánt munkaállomást, majd a Monitorok mappát.

3

Kattintson duplán az átnevezni kívánt kijelzőre.

4

Szerkessze a kijelző nevét a Név mezőben.

Megjegyzés:

A kijelzőnevek maximum 255 karakter hosszúak lehetnek.

5

Válassza a Mentés gombot.

- Vége -

Kijelzők törlése

Törölheti a kijelzőket a munkaállomásokról. A törölt kijelzők többé nem jelennek meg opcióként a Küldés ide funkció

használata alkalmával.

Eljárás 276 Kijelzők törlése

Lépés Művelet

1

Az ikon kiválasztásával nyissa meg az Eszközök listát, majd bontsa ki a Munkaállomások csoportot.

2

Bontsa ki a szerkeszteni kívánt munkaállomást, majd a Monitorok mappát.

3

Kattintson a jobb egérgombbal a törölni kívánt kijelzőre.

4

Válassza a Törlés opciót. Megjelenik egy figyelmeztető párbeszédpanel.

5

A törléshez válassza az Igen, az elvetéshez a Nem gombot.

346

Munkaállomások átnevezése

A munkaállomások alapértelmezésben a hozzájuk rendelt Windows nevet kapják. Az alapértelmezett név igény

szerint szerkeszthető.

Eljárás 277 Munkaállomások átnevezése

Lépés Művelet

1

Az ikon kiválasztásával nyissa meg az Eszközök listát, majd bontsa ki a Munkaállomások csoportot.

2

Kattintson a jobb egérgombbal az átnevezni kívánt munkaállomásra.

3

Válassza a Szerkesztés pontot. Megjelenik a munkaállomás szerkesztője.

4

A Megjelenítési név szövegmezőbe írjon be egy nevet a munkaállomáshoz.

5

Válassza a Mentés gombot.

- Vége -

Agent Workstations (Ügynök munkaállomások)

Az Agent Workstations (Ügynök munkaállomások) személyzet nélküli victor egyesített kliens munkaállomások.

Szintén megjelennek a eszközlistán, és az Agent Workstation (Ügynök munkaállomás) ikonja

jelöli őket. A

Video Wall (Videofal) klienseket vagy a kizárólag az elrendezés komponensek küldésére használt klienseket gyakran

konfigurálják Agent (Ügynök) elemként.

Eljárás 278 Munkaállomás konfigurálása ügynökként

Lépés Művelet

1

Az ikon kiválasztásával nyissa meg az Eszközök listát, majd bontsa ki a Munkaállomások csoportot.

2

Kattintson a jobb egérgombbal a kívánt munkaállomásra.

3

Válassza a Szerkesztés pontot. Megjelenik a munkaállomás szerkesztője.

4

Jelölje be az Ügynök jelölőnégyzetet.

5

Válassza a Mentés gombot.

- Vége -

Összes munkaállomás megjelenítése

A munkaállomás Dinamikus nézetének segítségével konfiguráljon munkaállomásokat és figyelje a bejelentkezett

kezelőket.

Megjegyzés:

Ha senki nincs bejelentkezve a munkaállomásra, a Bejelentkezett kezelő mező üresen marad.

348

Eljárás 279 Összes munkaállomás megjelenítése

Lépés Művelet

1

Válassza az

ikont az Eszközök lista megnyitásához.

2

Kattintson a jobb egérgombbal a Munkaállomások mappára.

3

Válassza a Mindent megjelenít pontot. Megjelenik a munkaállomás Dinamikus nézete.

Megjegyzés:

Más esetben válassza az

ikont, majd válassza a Munkaállomások opciót.

4

(Opcionális) A jobb egérgombbal a munkaállomásra kattintva nyissa meg a helyi menü opcióit.

- Vége -

SIP kommunikáció

A victor munkaállomás konfigurálható SIP hívások küldésére és fogadására.

Előfeltételek

• Csatlakoztasson mikrofont a victor munkaállomáshoz.

• A FreeSWITCH szerverbeállításait aBeállítások menübenkonfigurálja.

• Rendeljen egyedi SIP azonosítót a victor munkaállomáshoz.

• Rendeljen egyedi SIP azonosítót mindegyik SIP engedéllyel rendelkező eszközhöz. Például kamera vagy

intercom.

• Konfigurálja a további SIP beállításokat az eszköz webfelületén.

• Az eszköz jelszava a device_SIPID, ahol a SIPID az eszköz egyedi SIP azonosítója.

• Tartomány - ez leképezi a szervernek a SIP konfigurációs beállításoknál megadott IP-címét

• Felhasználónév - ez leképezi a kameraszerkesztőben megadott SIP azonosítót

Eljárás 280 A SIP beállítások konfigurálása

Lépés Művelet

1

Az ikon kiválasztásával nyissa meg az Eszközök listát, majd bontsa ki a Munkaállomások csoportot.

2

Kattintson a jobb egérgombbal a kívánt munkaállomásra.

3

Válassza a Szerkesztés pontot. Megjelenik a munkaállomás szerkesztője.

4

Bontsa ki a SIP settings (SIP beállítások) szekciót.

5

Adjon meg értéket a SIP ID (SIP azonosító) mezőben.

6

(Opcionális) Konfigurálja a SIP csengőhangot a munkaállomás számára.

• Válassza az Alapérték opciót az alapértelmezett SIP csengőhang használatához

• Válassza az Egyéni opciót egyéni SIP csengőhang használatához.

7

Válassza a Mentés gombot.

349

Bár ez nem kifejezett POS funkció, ha kapcsolat alakul ki a kamerák és megadott területek, valamint a perifériális

eszközök között, a felhasználóknak lehetősége nyílik, hogy megnézhessék a kameranézetek odavaló területeit,

amikor a triggereket elindítják a kapcsolt tételeken. Ez különösen kiskereskedelmi környezetben lehet hasznos.

UnifiedPOS adatimportálás

A victor szabványos UnifiedPOS XML formátumban importálja a nyers POS tranzakciókat. A UnifiedPOS XML

formátumot a National Retail Federation (NRF) Association fejlesztette ki Kiskereskedelmi technológiai

szabványokhoz (ARTS). A formátum nyilvános szabvány a POS adatok XML formátumban történő cseréjéhez.

Olvassa el a POS rendszerdokumentációt, vagy kérdezze meg POS rendszer eladóját, ha meg kívánja határozni,

hogy hogyan tud UnifiedPOS adatokat exportálni a victorban történő használat céljából.

Vigyázat!

Mielőtt POS adatokat importálna a victorba, távolítson el vagy biztonságosan rejtsen el minden kényes hitelkártya-

információt. A victornak nincs tanúsítása arról, hogy megfelelne a PCI DSS-nek.

A jelen szekció részletesen leírja, hogyan lehet elvégezni a következőket:

• POS üzlet létrehozása

• POS terminálok létrehozása

• Terminálok társítása kamerákkal

• A kameraterületek meghatározása

• POS tranzakciók importálása

• POS tranzakciók keresése

• POS tranzakciók megtekintése

• POS kivétel jelentések importálása

• POS kivétel jelentések megtekintése

POS üzlet létrehozása

Létrehozhat POS üzlet objektumokat a victor kliensen belül. Ezek az objektum több terminálobjektummal társíthatók.

Eljárás 281 POS üzlet létrehozása

Lépés Művelet

1

Válassza az

ikont, majd válassza a Store (Tároló) opciót.

2

Adjon meg egy nevet a POS tároló számára a Név szövegmezőben.

3

Adjon meg leírást a POS tároló számára a Leírás szövegmezőben.

4

Adja meg a Revenue Center ID (Bevételi központ azonosítója) értékét.

5

Adja meg a Retail (Kiskereskedelmi) Bolt Azonosító

Megjegyzés:

A Retail Store ID (Kiskereskedelmi üzlet azonosítójának) egyeznie kell a POS rendszerben használt

azonosítóval, különben egyetlen tranzakciót sem lehet importálni.

352

6

Válassza a Mentés gombot.

- Vége -

POS terminál objektumok létrehozása

Létrehozhat a victorban egy vagy több POS terminált. Ezek aztán rendszerint olyan kamerákkal kerülnek társításra,

amelyek látómezője lefedi a POS terminálokat.

Eljárás 282 POS terminál objektumok létrehozása

Lépés Művelet

1

Válassza az

ikont, majd válassza a Terminal (Terminál) opciót.

2

Adjon meg egy nevet a terminál számára a Név szövegmezőben.

3

Adjon meg leírást a terminál számára a Leírás szövegmezőben.

4

Válasszon ki egy Store (Tároló) elemet, amely a terminálhoz lesz hozzárendelve.

5

Adja meg a Workstation ID (Munkaállomás azonosítója) értékét.

6

Válassza a Mentés gombot.

Megjegyzés:

A Workstation ID (Munkaállomás azonosítója) meg kell egyezzen azzal az azonosítóval, amelyet a

POS rendszer használ ehhez a terminálhoz, különben egyetlen tranzakciót sem lehet importálni.

- Vége -

POS terminálok társítása kamerákkal

Amikor a POS terminál szerkesztőben a Társítások szekciót használja, egy vagy több kamerát is társíthat a

terminálhoz. Ezeknek olyan kameráknak kell lenniük, amelyeknek a látómezője fizikailag magában foglalja a

terminált.

Eljárás 283 POS terminálok társítása kamerákkal

Lépés Művelet

1

Válassza az

ikont, majd válassza a Terminal (Terminál) opciót.

2

Kattintson a jobb egérgombbal a szerkeszteni kívánt terminálra.

3

Válassza a Szerkesztés pontot.

4

Bontsa ki a Társítások szakaszt.

5

Válassza az

ikont. Megjelenik az objektumválasztó.

6

Az Object selector (Objektumválasztó) segítségével válassza ki a terminálhoz társítani kívánt kamerákat.

7

Válassza az OK gombot.

8

Válassza a Mentés gombot.

- Vége -

353

Kameraterület szerkesztő

A Camera Region Editor (Kamerarégió szerkesztő) lehetővé teszi, hogy színkódos rétegeket definiáljon a

terminálokhoz társított kameranézetekre.

Négy rétegtípus áll rendelkezésre: Customer Present (Ügyféljelenlét), Merchandise (Áru), Employee (Alkalmazott) és

Terminal (Terminál).

Ha területeket rendel kiskereskedelmi környezetben egy terminál kameráihoz, könnyen beazonosíthatóvá válnak,

amikor a POS videókat leveszik az adott terminálokhoz.

Megjegyzés:

A Customer Present (Ügyféljelenlét) összehangolható a VideoEdge 4.4+ rögzítőn rendelkezésre álló ügyféljelenlét

elemzéssel.

A területeket a Kameraterület szerkesztőjéből lehet kijelölni. A szerkesztő úgy érhető el, ha a jobb egérgombbal

rákattint a készüléklistán lévő egyik terminálra, és kiválasztja a Configure Regions (Területek konfigurálása) opciót.

A Régiószerkesztő használatához a kamerát egy terminálhoz kell társítani.

Eljárás 284 Kamera régióinak szerkesztése

Lépés Művelet

1

A jobb egérgombbal kattintson az Eszközök listán lévő egyik terminálra.

2

A Configure Regions (Területek konfigurálása) bejelölésével nyissa meg a Kameraterület szerkesztőjét.

3

Jelölje be azt a Kamerát, amelyikre rá kívánja húzni a megfigyelt tartományt (ROI). A kameranézet a

rajzeszközökkel együtt jelenik meg.

4

Kattintson az

ikonra egy kameraterület hozzáadásához.

5

Konfigurálja a kamera területet.

a Jelölje be azt a területtípust, amit az alábbi helyről kíván lehívni:

• Ügyfél (Rendelkezésre álló elemzés)

• Áru (Csak tájékoztatási célból)

• Alkalmazottak (Csak tájékoztatási célból)

• Terminál (Csak tájékoztatási célból)

b A rajzeszközök segítségével húzzaideakívánt ROI területet.

c

(Opcionális) Adjon meg egy területleírást a Leírás mezőben.

6

Zárja be a Kameraterület szerkesztőjét

Vagy

Folytassa kívánság szerint a rajzolást / szerkesztést.

- Vége -

354

UnifiedPOS tranzakciók

UnifiedPOS tranzakciók importálása

A UnifiedPOS tranzakciójelentéseket importálni lehet a victorba, hogy a videoadatok össze legyenek hangolva a

tranzakcióadatokkal.

A fájl érvényesítése importálás közben a UnifiedPOS szabvány alapján történik. Ha a fájl nem UnifiedPOS XML

formátumú, az import sikertelen lesz.

Importálás közben a victor a RetailStoreID és WorkstationID funkciók segítségével minden egyes tranzakciót

megvizsgál és leellenőrzi a victorban található nekik megfelelő üzleteket és terminálokat. Azok a tranzakciók,

amelyekhez a rendszerben nem tartozik üzlet és terminál, elutasításra kerülnek. A többi a victor adatbázisában kerül

tárolásra.

Eljárás 285 POS tranzakciók importálása

Lépés Művelet

1

Kiválasztás

2

Válassza az ImportUnifiedPOS opciót. Megjelenik a Fájl importálása párbeszédablak.

3

Válassza az

ikont, majd navigáljon az importálni kívánt fájlhoz.

4

Válassza a Megnyitás gombot.

5

Szükség esetén lépjen be a Time Offset (Időeltolás) funkcióba. Ez a POS terminál és a victor közötti idő.

6

Válassza az OK gombot. Megkezdődik a fájl importálása. Először a fájl kerül érvényesítésre, hogy a

UnifiedPOS követelmények biztosan teljesüljenek. A More Detail (További részletek) kiválasztásával tudja

megtekinteni az import alakulását és státuszát.

Megjegyzés:

A Workstation ID (Munkaállomás azonosító) és a Retail Store ID (Kereskedelmi üzlet azonosító)

értékének összhangban kell lennie a victorban neki megfelelő objektumtulajdonságokkal.

7

Az import befejeződésekor válassza a Bezárás opciót.

- Vége -

355

POS keresés és beolvasás

A POS Search and Retrieve (POS kereső és lehívó) varázsló segítségével tudja megkeresni a POS tranzakciókat és

megtekinteni a társított videoadatokkal együtt az eredményeket. A tranzakcióvideó megjelenik a POS figyelő

ablakban, miközben a társított tranzakcióadatok egy külön panelen jelennek meg.

Eljárás 286 POS tranzakciók keresése

Lépés Művelet

1

Válassza az

ikont, majd válassza az Execute Transaction Search Wizard (Tranzakciókereső varázsló

végrehajtása) opciót.

2

Húzza a kívánt terminált vagy üzletet a terminállista területére.

3

Határozza meg a keresés lebonyolításának kezdetét és végét.

4

Jelölje be a jelölőnégyzetet, ha Customer Filtering (Ügyfélszűrés) funkcióra van szükség, majd válassza ki a

szűrőt:

• Összes tranzakció bevonása - Nincs ügyfélszűrés.

• Csak ügyfél nélküli tranzakciókat vonjon be (Ügyféljelenlét videovizsgálatát igényli).

• Csak ügyféljelenlét melletti tranzakciókat vonjon be (Ügyféljelenlét videovizsgálatát

igényli).

Megjegyzés:

• A VideoIntelligenceegy VideoEdgeNVR 4.4+ licenccel rendelkezőkiegészítés. Ennek a

funkciónak a használatához minden egyes kamerához vásárolni kell egy licencet.

• Az Ügyféljelenlét videovizsgálat attól függetlenül érvényben marad, hogy melyik videovizsgálati

szabályt választották ki.

5

Szükség esetén a Unified POS (Egyesített POS) keresési szabályokat alkalmazza:

a Válassza az

ikont. Megjelenik az objektumválasztó.

b Válassza ki a POS Search (POS keresés) tulajdonságot az objektumválasztóból.

c Válassza az OK gombot. A Keresés tulajdonság megjelenik a varázslóban.

d Kívánság szerint használja az And/Or (És/vagy) és az Operátor értékeket.

e A Value(Érték)alkalmazásakívánságszerint -Ez amezőaz éppenkiválasztott Searchproperty

(Keresési tulajdonság) opciótól függően lehet egy legördülő rész vagy szabad szöveg.

6

Válassza a Befejezés pontot. A keresési eredmények (videó és tranzakcióadatok) a POS figyelőablakban

jelennek meg.

- Vége -

356

POS terminál nézet

A konkrét terminál objektumokhoz kapcsolódó POS tranzakciókat közvetlenül az eszközlistán tekintheti meg. Ez az

intézkedés megnyit egy tranzakció figyelő ablakot, amely megjeleníti az adott terminálhoz társított kamerákat.

Eljárás 287 POS terminál nézet

Lépés Művelet

1

A jobb egérgombbal kattintson az eszközlistán a kívánt terminálra.

2

Válassza a Nézet lehetőséget. Megjelenik a tranzakciómegjelenítő.

3

A lejátszó gombok segítségével navigáljon a kívánt idő intervallumra.

Megjegyzés:

Használhatja a lejátszó gombokat ahhoz, hogy előre-hátra lépkedjen a videóban. Szünet közben

további kamerákat vagy terminálokat húzhat be, amelyek időben szinkronizálva lesznek a

többiekkel. Mivel a tranzakciók a POS Tranzakciónéző egyik terminálján következnek be, az adott

tranzakció szövege megjelenik majd a videótól jobbra található szövegpanelen. A szöveg egészen

addig ebben a panelban marad, amíg egy másik tranzakció fel nem váltja.

Ha rétegek vannak konfigurálva, megjelennek ebben az árukhoz, ügyfél jelenléthez, alkalmazottakhoz vagy

terminálhoz definiált, kamerarégiókat mutató nézetben. Lásd: "Kameraterület szerkesztő".

- Vége -

POS kivétel jelentések

POS Kivétel jelentések

A nyers POS tranzakciókon kívül a victor POS Exception Reports (POS kivételjelentések) elemeket is tud importálni.

Egy POS Exception Report (POS kivételjelentés) rendszerint olyan tranzakciókat sorol fel, amelyek valamilyen

szempontból kivételesnek számítanak.

A kivételadatok és a videoadatok manuális összhangba állítási kísérlete rendkívül időigényes és hibára hajlamos

lehet. A victor POS kivételjelentés funkció ennek a folyamatnak a nagy részét automatizálja.

Feltéve, hogy a POS terminálok már konfigurálva vannak (Ha nem, lásd: POS terminál objektumok létrehozása és

POS terminálok társítása kamerákkal). Ezt követően importálhat POS kivételjelentéseket, a videoadatokat pedig

összehangolhatja a tranzakciókkal.

A POS Exception Reports (POS kivételjelentések) számtalan különböző formátumában különböző eladóktól

származnak, és gyakran a vállalati szabályok és eljárások alapján testreszabják őket. Ennélfogva a victorban olyan

rugalmas sablonalapú rendszer van, amely sokféle jelentéstípust és formátumot ismer.

357

POS kivétel jelentés követelményei

Minimálisan a POS kivétel jelentéseknek a következőket kell teljesíteniük:

• Sor-oszlop formátumban legyenek

• Lehetnek akár .csv, akár .xls fájlformátumúak

• Oszlopokat tartalmaz a tranzakció Dátuma, Időpontja, valamint POS Terminal ID (POS

terminál azonosítója) számára

• Listázzák a kivételes tranzakciókat

A jelentésben esetleg szereplő egyéb információk importálásra és megjelenítésre kerülnek, de nincs erre szükség az

importáláshoz.

Három sortípus támogatott:

• Kulcssor (első) - A jelentés első sora. Ez a sor nevezi el a jelentésben szereplő

oszlopokat

• Terminálsorok (egy vagy több). A tranzakció adatait tartalmazza

• Csoportsorok (egy vagy több). A terminálsorok összekötésére szolgál

POS kivétel jelentések importálása

A POS Report Import (POS jelentés importálása) varázsló végigviszi Önt egy új kivételjelentés importálásához,

ugyanakkor pedig a jelentéssablonok létrehozásához szükséges néhány lépésen. A sablonok hasznosak, hiszen

amikor legközelebb ilyen típusú jelentést importál, a victor fel fogja ismerni és közvetlenül importálni fogja.

Eljárás 288 POS kivétel jelentések importálása

Vigyázat!

Mielőtt POS adatokat importálna a victorba, távolítson el vagy biztonságosan rejtsen el minden kényes hitelkártya

információt. A victor egyesített ügyfélnek nincs tanúsítása arról, hogy megfelelne a PCI DSS-nek.

Lépés Művelet

1

Kiválasztás

Megjegyzés:

Ne felejtse el bekapcsolni az Új elem létrehozása oldalhoz az Elrendezés csoport szerint opciót.

2

Válassza az Importálás jelentés opciót a Point of Sales (Eladási pont) szekcióban.

3

Válassza a Tallózás lehetőséget.

4

Navigáljon rá és válassza ki a kivételjelentést.

5

Válassza a Megnyitás gombot. Megjelenik egy Report Preview (Jelentés előnézet). A Report Type

(Jelentés típusa) legördülő lista segítségével válassza ki a New (Új) vagy Existing (Meglévő) típust. Ha ez

egy új jelentéstípus, a varázsló végigvezeti Önt a folyamat többi részén, ha meglévő jelentéstípust választ,

akkor a varázsló kikerüli a jelentéskonfigurálást és javasolja az importot.

6

Válassza a Következő pontot. Megjelenik a Kivétel jelentés fejléc képernyő. Állítsa be a jelentés fejlécét

úgy, hogy a kiválasztja a kívánt oszlopfejléceket tartalmazó sort. A fejlécsor kiválasztása után

megváltoztathatja az oszlopfejléc nevét, ha az előnézet területen kiválasztja a nevet és beír egy újat.

358

7

Válassza a Következő pontot. Megjelenik a Kötelező oszlopok képernyő. Húzza az oszlopfejléceket az

előnézet adatrácsából a vonatkozó oszlop dropboxaiba.

8

Válassza a Következő pontot. Megjelenik az Additional Info (Kiegészítő információk) képernyő. Ha a

kivétel jelentésben a kivételeket oszlopfejléc alá listázza, válasszon egy oszlopfejlécet az előnézet

adatrácsról, majd válasszon egy tulajdonság fejlécet a tulajdonság táblázatból.

9

Válassza a Következő pontot. Megjelenik a Jelentéssablon mentése képernyő:

a Adja meg az Új jelentésnév értéket, majd válassza az

ikont - Az új sablon elmentése ezen a néven

történik.

b Szükség esetén válassza az Enable Customer Filtering (Ügyfélszűrés engedélyezése) opciót. Ez azt

jelenti, szűrheti a POS-kivétel jelentéseket az alapján, hogy volt vásárló jelen volt-e kivétel időpontjában

vagy sem.

Megjegyzés:

• Az ügyfélszűrés engedélyezése után válasszon az alábbi szűrési opciók közül: Összes kivétel,

Csak az ügyfél nélküli kivételek, Csak az ügyféljelenléttel járó kivételek.

• A CustomerPresent VideoIntelligence(Ügyféljelenlét videovizsgálat)egy VideoEdgeNVR 4.4+

licenccel rendelkező kiegészítés. Ennek a funkciónak a használatához minden egyes kamerához

vásárolni kell egy licencet.

c Szükség esetén lépjen be a Time Offset (Időeltolás) funkcióba.

10

Válassza a Következő pontot. Megjelenik az Importálás összefoglalása képernyő. Nézze át a jelentés

összefoglalását, és az Előző és Következő gombok segítségével végezze el a szükséges módosításokat.

11

Válassza a Befejezés pontot.

A jelentés elérése céljából válassza az

ikont, majd a Report Templates (Jelentéssablonok) opciót. A jobb

egérgombbal kattintson a jelentésre és szükség szerint válassza a Nézet, Küldés ide vagy Törlés opciót.

- Vége -

359

Általános kivétel jelentések importálása

Az Általános kivétel jelentés varázsló végigviszi egy új kivételjelentés importálásához szükséges néhány lépésen,

ugyanakkor pedig jelentéssablonokat hoz létre. A sablonok hasznosak, hiszen amikor legközelebb ilyen típusú

jelentést importál, a victor fel fogja ismerni és közvetlenül importálni fogja.

Eljárás 289 Általános kivétel jelentések importálása

Lépés Művelet

1

Kiválasztás

2

Válassza az Importálás jelentés opciót a Kivétel jelentés szekcióban.

3

Válassza a Tallózás lehetőséget. Megjelenik a Megnyitás párbeszédpanel.

4

Navigáljon rá és válassza ki a kivételjelentést.

5

Válassza a Megnyitás gombot. Egy Report Preview (Jelentés előnézet) jelenik meg a Fájlkiválasztás

képernyőn.

6

Válassza a Generikus Edge eszközök vagy Cameras (Kamerák) opciót a Típus legördülő listából.

7

A Report Type (Jelentés típusa) legördülő lista segítségével válassza ki, hogy a jelentés új-e vagy már

meglévő sablont használ. Ha az Új jelentéstípus opciót választja ki, a varázsló végigvezeti a folyamat többi

részén, ha meglévő jelentéstípust választ, akkor a varázsló kikerüli a jelentéskonfigurálást és javasolja az

importot.

8

Válassza a Következő pontot. Megjelenik a Kivétel jelentés fejléc képernyő. Állítsa be a jelentés fejlécét

úgy, hogy a kiválasztja a kívánt oszlopfejléceket tartalmazó sort. A fejlécsor kiválasztása után

megváltoztathatja az oszlopfejléc nevét, ha az előnézet területen kiválasztja a nevet és beír egy újat.

9

Válassza a Következő pontot. Megjelenik a Kötelező oszlopok képernyő.

10

Húzza az oszlopfejléceket az előnézet adatrácsából a vonatkozó oszlop dropboxaiba.

11

Válassza a Következő pontot. Megjelenik a Mentés formátuma képernyő:

• Adja meg az Új jelentésnév értékét (Beíráskor válassza a Mentés gombot) - Az új

sablon elmentése ezen a néven történik

• Szükség esetén adjon meg egy Külső eszköz időeltolás értéket

Megjegyzés:

Ez a beállítás lehetővé teszi, hogy Ön egymáshoz igazítsa a külső eszköz óráját és a videorendszer

óráját, így a jelentés időadatai és a videoadatai összhangban lesznek.

12

Válassza a Következő pontot. Megjelenik az Importálás összefoglalása képernyő. Nézze át a jelentés

összefoglalását, és az Előző és Következő gombok segítségével végezze el a szükséges módosításokat.

13

Válassza a Befejezés pontot.

A jelentés elérése céljából válassza az

ikont, majd a Kivétel jelentések opciót. A jobb egérgombbal kattintson a

jelentésre és szükség szerint válassza a Nézet, Küldés ide vagy Törlés opciót.

- Vége -

361

Kameraterület szerkesztő

Bevezetés

A Kameraterület szerkesztője eszközt szolgáltat, hogy vizuálisan be lehessen azonosítani területeket egy kamera

nézeten, amelyet az alábbiak képviselnek:

• Vásárlók

• Áru

• Munkavállalók

• Terminálok

Ha kapcsolat alakul ki a kamera által körülhatárolt területek és a perifériális eszközök között, a felhasználóknak

lehetősége nyílik, hogy megnézhessék a kameranézetek odavaló területeit, amikor a triggereket elindítják a kapcsolt

tételeken.

A kameraterületek meghatározása

A kameraterületeket a Kameraterület szerkesztőjéből lehet kijelölni. A szerkesztő úgy érhető el, ha a jobb

egérgombbal rákattint a készüléklistán lévő egyik terminálra, és kiválasztja a Configure Regions (Területek

konfigurálása) opciót.

Eljárás 290

Kamera régióinak szerkesztése

Lépés Művelet

1

A jobb egérgombbal kattintson az Eszközök listán lévő egyik terminálra.

2

A Configure Regions (Területek konfigurálása) bejelölésével nyissa meg a Kameraterület szerkesztőjét.

3

Jelölje be azt a Kamerát, amelyikre rá kívánja húzni a megfigyelt tartományt (ROI). A kameranézet a

rajzeszközökkel együtt jelenik meg.

4

Kattintson az

ikonra egy kameraterület hozzáadásához.

5

Konfigurálja a kamera területet.

a Jelölje be azt a területtípust, amit az alábbi helyről kíván lehívni:

• Vásárló

• Áru

• Munkavállalók

• Terminál

b A rajzeszközök segítségével húzzaideakívánt ROI területet.

c

(Opcionális) Adjon meg egy területleírást a Leírás mezőben.

6

Zárja be a Kameraterület szerkesztőjét.

362

Jelentések és adatmegjelenítés

Bevezetés

A jelentéskészítési funkcióval elsősorban naplózási és ellenőrzési adatokat jeleníthet meg a rendszer objektumairól

és tevékenységéről.

Különféle előre definiált jelentéssablonok állnak rendelkezésre a kliensben, vagy használhat „Alkalmi” jelentéseket

olyan jobban testre szabható jelentések érdekében, amelyek megengedik a keresési feltételek használatát.

A Adatmegjelenítő funkció lehetővé teszi, hogy a felhasználók grafikusan jelenítsenek meg adatokat a Charts

(Diagramok), Timelines (Idővonalak) és Report Grids (Jelentésrácsok) segítségével.

Közvetlenül a jelentéskészítési modulból e-mail melléklet formájában küldhet jelentéseket és adatszemléltetéseket.

Megjegyzés:

Mielőtt jelentéseket vagy adatszemléltetéseket küldene e-mail mellékletként, konfigurálnia kell az E-mail

tulajdonságok opciót. Az E-mail tulajdonságok konfigurálásához válassza ki a Konfiguráció ikont

, aBeállítások

opciót, majd válassza az E-mail tulajdonságok opciót.

Naplószűrő

A Naplószűrővel az adatbázisba írt (naplózott) adat mennyisége szabályozható az egyes riasztási típusok

letiltásával/engedélyezésével. Ez a funkció a Konfiguráció oldalon a Beállítások alatt érhető el.

Az alábbi üzenet típusok nem blokkolhatók, és mindig naplózásra kerülnek:

• Általános célú interfész művelet

• Kezelő bejelentkeztetése

• Állapotváltozás

• Rendszertevékenység

• Rendszerhiba

Az alapértelmezett beállítás a rögzítés, ami azt jelenti, hogy az üzenetek az adatbázisba kerülnek, kivéve ha

blokkolva vannak a Naplószűrőben.

Megjegyzés:

A mozgásérzékelés, a fényváltozás és a mozgáskivétel riasztások alapértelmezett beállításként le vannak tiltva.

A jelentések alóli kivételek szabályozása Objektum és Típus szintjén történik. Az Objektumkivételek felülírják a

Típuskivételeket - ennélfogva ha egy riasztási típus blokkolása a típus szintjén megtörténik, de megengedett egy

konkrét objektum esetében, az objektum riasztása beíródik az adatbázisba, de a típus blokkolása érvényes marad.

364

Jelentések

Különböző előre definiált jelentéssablonok állnak rendelkezésre a jelentésszerkesztőben. Felhasználhatók jelentések

létrehozására, hogy Napló és Ellenőrzés adatokat lehessen lehívni a rendszerobjektumokról és

rendszertevékenységekről. A jelentéskészítési párbeszédablakban a jelentések későbbi végrehajtás céljából

elmenthetők.

Eljárás 291 Jelentések konfigurálása

Lépés Művelet

1

Kiválasztás

2

Válassza a Jelentés opciót az Előzmények szekcióban.

3

Válassza ki a Dátumtartomány kiválasztó segítségével a kívánt dátumtartományt.

4

Szükség esetén válasszon ki egy Kategória opciót a jelentés számára a legördülő menüből.

5

Szükség esetén válasszon ki egy Sablon opciót a jelentés számára a legördülő menüből.

Megjegyzés:

1. A rendelkezésre álló sablonok a telepített integrált programoktól függően változhatnak.

2. A kiválasztást követően az egyes sablonok feltöltik a legördülő menü alatt lévő mezőket a

vonatkozó szűrőkkel (a jelentéstípusnak megfelelően).

6

Az

ikon kiválasztásával és az Object Selector (Objektumválasztó) segítségével igény esetén

alkalmazzon szűrőket.

7

A Új megjelenítés jelölőnégyzet kiválasztásával nyissa meg az eredményeket egy új lapon (opcionális).

8

Az alábbi lehetőségek közül választhat:

• Végrehajt a jelentés futtatásához

• Megjelenítés a jelentés eredményeinek az Adatmegjelenítőbe küldéséhez

• Mentés a jelentés későbbi használat céljából történő elmentéséhez (új párbeszédablak

jelenik meg)

Megjegyzés:

A Mentés párbeszédablak lehetővé teszi, hogy a felhasználó nevet és leírást adjon a jelentéshez a

Név, illetve Leírás mezőben. Azt is lehetővé teszi, hogy a felhasználó meghatározza, vajon a

jelentés a végrehajtás során kérjen-e új/különböző szűrőket. Ha be van jelölje a jelentés

végrehajtásakor, a standard jelentés párbeszédablak megkapja a betöltött és elmentett

jelentésadatokat. Ha a felhasználó egy jelentés konfigurálásakor „Egyéni” opciót ad meg a

Dátumtartomány értékének, a jelentés a végrehajtás után kéri, hogy a felhasználó határozzon meg

dátumokat.

• E-mail a jelentés e-mail mellékletként történő elküldéséhez

Megjegyzés:

Az E-mail párbeszédablak kiválasztásakor megjelenik egy e-mail felugró ablak. Jelentés generálása

esetén a rendszer .xsls fájlként csatolja azt az e-mailhez. Jelentésszemléltetés generálása esetén a

rendszer azt .png fájl formájában csatolja az e-mailhez.

• Kilépés a mentés nélkül kilépéshez.

365

Alkalmi jelentések

Az Alkalmi lap naplóüzenet típusokat tartalmaz, amelyeknek nincsenek társított jelentéssablonjaik. Az ilyen típusú

jelentésekhez mutatott vezérlés megengedi egy objektum vagy típus kiválasztását vagy egy szűrőként használható

név beírását.

Eljárás 292 Alkalmi jelentések konfigurálása

Lépés Művelet

1

Kiválasztás

2

Válassza a Jelentés opciót az Előzmények szekcióban.

3

Válassza ki a Dátumtartomány kiválasztó segítségével a kívánt dátumtartományt.

4

Válassza az Alkalmi lapot.

5

Válassza ki a Tevékenységtípus értékét a legördülő menüből.

6

Az Object Selector (Objektumválasztó) vagy a Név szövegdoboz segítségével adjon meg egy keresési

feltételt.

7

A Új megjelenítés jelölőnégyzet kiválasztásával nyissa meg az eredményeket egy új lapon (opcionális).

8

Az alábbi lehetőségek közül választhat:

• Végrehajt a jelentés futtatásához

• Megjelenítés a jelentés eredményeinek az Adatmegjelenítőbe küldéséhez

• Mentés a jelentés későbbi használat céljából történő elmentéséhez (új párbeszédablak

jelenik meg)

Megjegyzés:

A Mentés párbeszédablak lehetővé teszi, hogy a felhasználó nevet és leírást adjon a jelentéshez a

Név, illetve Leírás mezőben. Azt is lehetővé teszi, hogy a felhasználó meghatározza, vajon a

jelentés a végrehajtás során kérjen-e új/különböző szűrőket. Ha be van jelölje a jelentés

végrehajtásakor, a standard jelentés párbeszédablak megkapja a betöltött és elmentett

jelentésadatokat. Ha a felhasználó egy jelentés konfigurálásakor „Egyéni” opciót ad meg a

Dátumtartomány értékének, a jelentés a végrehajtás után kéri, hogy a felhasználó határozzon meg

dátumokat.

• E-mail a jelentés e-mail mellékletként történő elküldéséhez.

Megjegyzés:

Az E-mail párbeszédablak kiválasztásakor megjelenik egy e-mail felugró ablak. Jelentés generálása

esetén a rendszer PDF fájlként csatolja azt az e-mailhez. Jelentésszemléltetés generálása esetén a

rendszer azt .png fájl formájában csatolja az e-mailhez.

• Kilépés a mentés nélkül kilépéshez.

- Vége -

367

VideoEdge állapotjelentések

Egy VideoEdge állapotjelentés a VideoEdge rögzítők és a hozzájuk csatlakoztatott kamerák Dinamikus nézete. A

VideoEdge dinamikus nézettel ellentétben a VideoEdge állapotjelentés alapértelmezés szerint másféle állapotmező-

készletet jelenít meg. Ennek a jelentésnek az a célja, hogy áttekintést nyújtson a VideoEdge rögzítőn az újraindítás

óta eltelt időről és felvételi statisztikát a VideoEdge rögzítőkhöz csatlakoztatott bármelyik kamerához. Konfigurálhatja

a jelentést úgy, hogy magába foglaljon vagy kihagyjon különböző információs mezőket, illetve exportálhatja a

jelentést. A Dinamikus nézetek konfigurálásával és exportálásával kapcsolatos további tájékoztatásért lásd a

"Dinamikus nézetek" fejezetet.

Eljárás 293 A VideoEdge állapotjelentések konfigurálása

Lépés Művelet

1

Kiválasztás

2

Válassza a Jelentés opciót az Előzmények szekcióban.

3

Válassza a VideoEdge Status (VideoEdge állapot) lapot.

4

A Recorder and Camera Report (Rögzítő és kamerajelentés) kiválasztásával nyissa meg a VideoEdge

rögzítő dinamikus nézetét.

- Vége -

Mindent megjelenít

Az összes mentett/rendelkezésre álló jelentés objektumlistájának a megtekintéséhez válassza a Mindent megjelenít

ikont,

, majd válassza a Jelentés opció az Előzmények szekcióból.

Az elmentett jelentések dinamikus nézetben jelennek meg és alapértelmezés szerint a Jelentéssablon típusa szerint

vannak csoportosítva.

Ha valamelyik jelentésre rákattint a jobb egérgombbal, az alábbi opciók állnak rendelkezésre:

• Szerkesztés: Módosítja a jelentéshez való szűrőket.

• Törlés: Törli az elmentett jelentést.

• Végrehajt: Megjelenít egy dinamikus nézetet a jelentés eredményeivel.

• Megjelenítés: Megjelenít egy adatszemléltetés vezérlést a jelentés eredményeivel.

• Hozzáadás telephelyekhez: Hozzáadja a jelentést egy vagy több helyszínhez.

Keresés a naplóban

A Keresés a naplóban funkció lehetővé teszi egy adott objektumhoz kapcsolódó naplójegyzékek keresését.

Ha a Keresés a naplóban funkció elérhető egy objektumhoz, akkor azt általában az objektum helyi menüjéből érheti

el.

368

Eljárás 294 Keresés a naplóban

Lépés Művelet

1

Kattintson a jobb egérgombbal a kívánt objektumra.

2

Válassza a Keresés a naplóban lehetőséget. Megjelenik a Jelentés kiválasztás párbeszédpanel.

3

Válassza az igényelt Jelentéstípust a legördülő menüből.

4

A Kezdő dátum és Befejező dátum opciók használatával válassza ki a dátumtartományt.

Megjegyzés:

A Keresés névre elemet a kiválasztott objektum neve fogja kitölteni. Szükség esetén adja meg a

kezelő nevét az Operator Name (Kezelő neve) mezőben.

5

Válassza Végrehajt opciót a jelentés futtatásához.

Megjegyzés:

Ugyanakkor, ha szükséges, elmentheti vagy e-mailben elküldheti a jelentést.

- Vége -

369

Általános üzenet naplózása

Manuálisan írhat egy naplótételt az Általános üzenetek naplózása funkció segítségével.

Kézi üzenet megadásához hasonlóan előre meghatározott üzeneteket választhat ki és szerkeszthet, amelyeket

rendelkezésre állhatnak.

Az általános üzenetek jelentéstípusként érhetők el.

Eljárás 295 Általános üzenet naplózása

Lépés Művelet

1

Kiválasztás

2

Válassza az Általános üzenetek naplózása opciót.

3

Adjon meg egy kézi üzenetet:

a Adja meg a szükséges üzenetet.

b Az

ikon kiválasztásával tud beírni további üzeneteket. Az

ikon kiválasztásával tud eltávolítani

üzeneteket.

4

Adjon meg egy előre meghatározott üzenetet:

a Válassza a Select Message from Predefined Message log (Üzenet kiválasztása az előre definiált

üzenetnaplóból) legördülő menüt.

b Válasszon ki egy előre meghatározott üzenetet.

c Az

ikon kiválasztásával tud beírni további üzeneteket. Az

ikon kiválasztásával tud eltávolítani

üzeneteket.

5

Válassza az OK gombot. A kiválasztott üzenetek naplózásra kerülnek.

- Vége -

Előre meghatározott üzenetek

Előre meghatározott naplóüzenetek hozhatók létre, amelyek ezután igény szerint használhatók egy esemény

nyugtázásához vagy törléséhez, szöveg beírása nélkül.

Az üzenetek beazonosítása a címkéjük alapján történik, amit a létrehozásukkor rendelnek hozzájuk.

A címkék és az üzenet mezőket minden létrehozott üzenetnél kötelező kitölteni. A címkék legfeljebb 100, az

üzenetek pedig legfeljebb 3000 karakterből állhatnak.

Minden egyes üzenet nyelve is kijelölhető, ez azt jelenti, hogy amikor egy felhasználó üzenetet vezet be a naplóba, a

rendelkezésre álló üzenetek megszűrésre kerülnek, hogy csak az aktuális nyelven írt üzenetek jelenjenek meg. Ha

másik nyelven szeretne üzenetet naplózni, akkor előbb nyelvet kell váltania a victor ügyfélben.

370

Eljárás 296 Előre meghatározott naplóüzenet létrehozása

Lépés Művelet

1

Kiválasztás

2

Válassza az Előre meghatározott üzenet napló opciót az Esemény szekcióban.

3

Válassza ki az üzenet nyelvét a Nyelv legördülő menüből.

4

A címke szövegét adja meg a Címke szövegmezőben.

5

Az üzenet szövegét szükség szerint adja meg az Üzenet szövegdobozba.

6

Válassza az

ikont további üzenetek megadásához, vagy válassza az

ikont a kiválasztott üzenetek

eltávolításához.

7

Válassza a Mentés gombot.

- Vége -

371

Adatmegjelenítés

Az Adatmegjelenítő felhasználható a victorban rendelkezésre álló legtöbb eseményadat grafikus formában történő

ábrázolására. A diagramok felhasználhatók az adatoknak az idő múlásával történő szemléltetésére, továbbá a

különböző események különböző adatsorozatok formájában történő összehasonlítására.

Az adatszemléltető tipikus használati módja lehet a People (Emberek) vagy Object (Objektum) számlálása. Ez

elérhető lehet a VideoEdge Video Intelligence szoftver kiegészítővel kombinált Adatmegjelenítő használatával abból a

célból, hogy kialakuljon egy hasznos People Counting (Személyszámláló) megoldás.

Megjegyzés:

A Video Intelligence szoftver a VideoEdge NVR termék licenc alatt álló kiegészítése. Mielőtt a videovizsgálati

funkciók elérhetővé válnának, minden egyes kamerához be kell szerezni egy licencet.

Jelentéseredmények

Amint a Jelentések vagy az Alkalmi lapra (lásd Jelentések és Alkalmi jelentések) beírásra kerülnek a keresési

paraméterek, válassza a Megjelenítés opciót. A jelentéseredmények megjelennek az Adatmegjelenítőben.

Keresés és lehívás eredményei

Amint lefut egy Search & Retrieve (Keresés és lehívás), az

ikon kiválasztásával tudja megtekinteni az

eredményeket az Adatmegjelenítőben.

Az Adatmegjelenítő használata

Amint az adatok betöltődnek az Adatmegjelenítőbe, további műveletek végezhetők rajtuk.

„Lefúrás”

Amikor az adatok már betöltődtek a Adatmegjelenítőbe, az X-tengely megjeleníti a keresési kritériumokra vonatkozó

időt, az Y-tengely pedig az előfordulások számát. Az alább bemutatott példában a keresés egy 3 napos időszakban

zajlott le, minden oszlop 1 napot jelent:

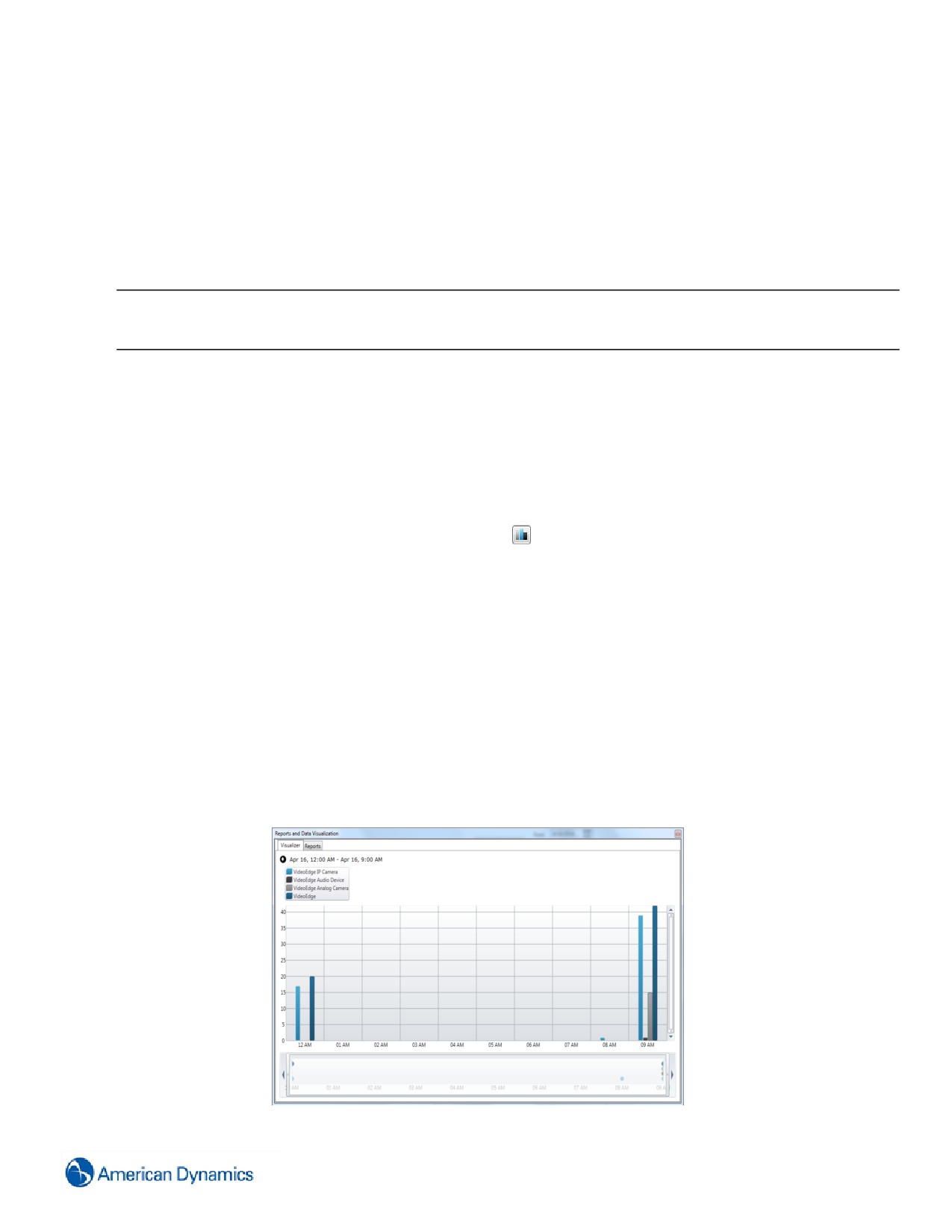

372

Ebben a nézetben valamely oszlopra kétszer kattintva tovább lehet „lefúrni” egy időszakba. Például kétszeri kattintás

az „Apr 08.” oszlopra „lefúr” az adott napba, és minden egyes órára vonatkozóan megjelenít oszlopokat, az alább

bemutatottak szerint:

Továbbfolytathatja a „fúrást” még szűkebb időkeretekbe az előfordulások Mélység határértéke eléréséig. A Mélység

határértéke az Adatmegjelenítő Személyre szabás lapján állítható be, és azon előfordulások számának a

határértéke, amelyhez le tud fúrni. A Mélység határértéke elérésekor valamelyik oszlopra kétszer kattintva

megnyithatja az eredményeket megjelenítő figyelőpanelt. Ha nincs társított videó, a lefúrás a típus nézetével tér

vissza.

Személyre szabás lap

A Személyre szabás lapon az alábbi gombok érhetők el:

Vízszintes és függőleges illesztés - Vízszintesen és függőlegesen illeszti a grafikont

Vízszintes illesztés - Vízszintesen illeszti a grafikont

Függőleges illesztés - Függőlegesen illeszti a grafikont

Célkeresztek kapcsolása - ki-/bekapcsolja a célkeresztet a grafikonon

Rácsvonalak kapcsolása - ki-/bekapcsolja a rácsvonalakat a grafikonon

Exportálás fájlba - az adatszemléltető aktuális nézetét .jpg fájl formájában exportálja

Exportálás Excelbe - az adatszemléltető aktuális nézetét és adatait Microsoft Excel formátumban

(.xlsx) exportálja

Exportálás XPS-be - az adatokat .xps fájlként exportálja

Mentés incidensbe - a jelentést hozzáfűzi egy Incident (Eset) mappához.

373

Helyszínek

Bevezetés

A Helyszín olyan mappáknak a felhasználó által meghatározható listája, amelyekbe eszközök és objektumok

húzhatók át.

A Helyszínek lehetővé teszik a felhasználók számára, hogy az objektumokat logikai mappanézetekbe rendszerezzék

és csoportosítsák a hagyományos, eszköz alapú megjelenítés helyett.

A felhasználók létrehozhatnak egyéni nevekkel rendelkező oldalakat és mappákat, az objektumokat pedig az adott

oldalra vonatkozó kritériumok szerint szervezhetik meg.

Egy mappa például elnevezhető „Keleti parkoló”-nak, és ez a mappa felhasználható az adott területre vonatkozó

objektumok (Cameras (Kamerák), Recorders (Rögzítők) stb.) csoportosítására.

Az oldallista ennélfogva kényelmes eszközként szolgál, ahonnan egy konkrét fizikai helyszínre vonatkozó

objektumok és nézetek megnyithatók. A Helyszínek menü megnyitásához válassza a Helyszínek ikont

a

Navigációs sáv-ról.

Helyszín létrehozása

Hozzáadhat új helyszínt a victorhoz, amely lehetővé teszi, hogy csoportosítsa és kezelje az egy adott területen belül

lévő eszközöket.

Eljárás 297 Helyszín létrehozása

Lépés Művelet

1

Kiválasztás

2

Kattintson a jobb egérgombbal a Helyszínek ablak fehér területén.

3

Válassza a Helyszín hozzáadása pontot.

4

Szerkessze a helyszín nevét a Név mezőben, majd kattintson az OK gombra.

Megjegyzés:

A helyszínlista abc-sorrendben újrarendeződik, ahogy az új helyszínek a hozzáadásra, törlésre vagy

átnevezésre kerülnek.

- Vége -

375

Eljárás 298 Helyszín szerkesztése

Lépés Művelet

1

Kattintson a jobb egérgombbal valamelyik helyszínre.

2

Helyszín átnevezése:

a Válassza a Helyszín átnevezése pontot.

b A helyszínnevének szerkesztése

c Válassza az OK gombot.

3

Helyszín törléséhez:

a Válassza a Helyszín törlése pontot.

b Válassza az Igen gombot.

- Vége -

Eljárás 299 Objektumok hozzáadása helyszínhez

Lépés Művelet

1

Kattintson a jobb egérgombbal valamelyik helyszínre.

2

Objektumok hozzáadása az helyszínhez:

a Válassza ki a hozzáadni kívánt objektumot

b Húzza az objektumot a szükséges helyszínmappába.

c Szükség szerint ismételje meg

Vagy

a Kattintson a jobb egérgombbal a helyszín mappára.

b Válassza az Elemek hozzáadása opciót. Megjelenik az objektumválasztó.

c Válasszon az helyszínhez adható tételeket, majd kattintson az OK gombra.

3

Mappa hozzáadása az helyszínhez.

a Kattintson a jobb egérgombbal a helyszín mappára.

b Válassza a Mappa hozzáadása opciót.

c Adja meg a mappa nevét, majd kattintson az OK gombra.

Megjegyzés:

Ha el akar távolítani egy mappát az helyszínről, kattintson a jobb egérgombbal a mappára, majd

válassza a Mappa törlése opciót.

4

Objektumok eltávolítása az helyszínről:

a Kattintson a jobb egérgombbal az eltávolítani kívánt objektumra.

b Válassza az Eltávolítás a listából opciót.

Megjegyzés:

Az egyik helyszínről eltávolított objektumok a victorban nem kerülnek törlésre.

376

– Vége -

Térképről származó összes objektum hozzáadása a helyszínhez

Az egyik térképről származó összes objektum hozzáadható helyszínhez. Ennek segítségével konfigurálni lehet a

létesítményének valamely térképen lévő területeit, hogy logikus csoportosítás céljából gyorsan hozzá lehessen adni

őket egy helyszínhez.

Eljárás 300 Térképről származó összes objektum hozzáadása a helyszínhez

Lépés Művelet

1

Kiválasztás

2

Kattintson a jobb egérgombbal arra a Helyszínre, amelyikhez objektumokat kíván adni.

3

Válassza az Elemek hozzáadása térképről opciót. Megjelenik az objektumválasztó.

4

Válassza ki azt a Térképet, ahonnan objektumokat kíván hozzáadni, majd kattintson az OK gombra. A

Térképről az összes objektum hozzáadásra kerül a Helyszínhez.

- Vége -

Tételek hozzáadása helyszínhez a jobb egérgombbal felhozott

menüből

Bármikor új odaillő tételeket adhat egy helyszínhez a jobb egérgombbal felhozott menü segítségével.

Eljárás 301 Tételek hozzáadása helyszínhez a jobb egérgombbal felhozott menüből

Lépés Művelet

1

Navigáljon a kívánt tételre.

2

Kattintson a jobb egérgombbal a tételre.

3

Válassza a Hozzáadás telephelyekhez… pontot.

Megnyílik az Object Selector (Objektumválasztó) ablak.

4

A Mindent kijelöl opcióra kattintva tudja kiválasztani az összes rendelkezésre álló mappát, illetve az

Összes törlése opcióra kattintva megszüntetheti az összes kijelölését.

Vagy

Válassza ki azokat a mappákat, amelyekhez hozzá kívánja adni a tételt.

Megjegyzés:

Több mappa kiválasztásához a mappák kiválasztása közben tartsa lenyomva a CTRL billentyűt.

5

Kattintson az OK gombra.

- Vége -

377

Általános célú interfész

Bevezetés

Az általános célú interfész (GPI) egy programozható kétirányú kommunikációs protokoll, mely lehetősévé teszi a

victor számára a harmadik fél eszközökkel való interakciót.

Ennek elérése érdekében az általános célú interfész:

• Inicializálja a kommunikációt a Viktor kliens és a harmadik fél eszköze között.

• Fenntart egy kommunikációs csatornát a harmadik fél eszközének lekérdezésével.

• Definiálja azokat az általános célú műveleteket, melyek üzeneteket küldenek a harmadik felek

eszközeinek a Victor eseményaktiváción keresztül, és támogatják az ezen harmadik fél eszközöktől

érkező visszaigazoló üzeneteket.

• Definiálja az általános célú megfigyelőpontokat, melyek megfigyelési pontokként szolgálnak a harmadik

felek eszközein.

• Definiálja azokat az általános célú bejövő üzenetprotokollokat, melyek értelmezik a harmadik fél

eszközöktől beérkező üzeneteket, és támogatják a bejövő üzenetek visszaigazolását.

Terminológia

GPI

Általános célú interfész

Eszköz

A központi harmadik fél hardvereszköz

Olyan victor adattípus, mely az eszköztől beérkező

Megfigyelőpont

üzenetek alapján változtatja az állapotát

Protokoll

A Victorban aktivált események eredményeként az

Művelet üzenet

eszköznek elküldve.

Olyan, a Victorban létrehozott objektumok, melyek

Műveletek

a Victorban aktivált események alapján kerülnek

elküldésre az általános célú eszköznek.

Ahol a bemeneti sztringek az eszköztől a

Bemenet

soros/hálózati porton keresztül a Victorhoz jutnak.

Ahol a kimenet egy művelet, mely választ kér az

Kimenet

eszköztől.

Ahol a lekérdezés egy művelet, melynek válaszra

Lekérdezés

van szüksége az eszköztől.

STX

Szöveg kezdete

ETX

Szöveg vége

378

Az általános célú interfész minden olyan eszközzel képes együttműködni, mely az ASCII kódot használja

kommunikációs protokollként az esemény-megfigyeléshez. Ilyen eszköz lehet például:

Intercom

Folyamatirányítási eszköz

Betörés/behatolás-riasztó

Környezeti adatok

Kupolavezérlés

Világítás

Beléptetés

Hűtés

Vezeték nélküli kommunikációs

Liftek

eszköz

A harmadik fél eszköze tiszta ASCII üzeneteket küld a soros porton (RS-232), vagy távolról egy TCP/IP porton

(Lantronix vagy Systech) keresztül az általános célú interfész meghajtójának.

Ez azt jelenti, hogy számos különböző fajta, a harmadik felek eszközeitől érkező riasztástípusra, valamint a

rendszernek az „Események” alatt leírt videó/egészségügyi riasztásaira is tud reagálni.

Az általános célú interfész az alábbi funkciókat támogatja:

• Bemenet - Ahol a bemeneti sztringek az eszköztől a soros/hálózati porton keresztül a victorhoz jutnak

• Kimenet - Ahol a kimenet egy művelet, mely választ kér az eszköztől.

• Lekérdezés - Ahol a lekérdezés egy művelet, melynek válaszra van szüksége az eszköztől.

379

Virtuális billentyűzet

Mivel a 0 és 32 közötti ASCII karakterek nem láthatók a képernyőn, és nincs is ezekhez tartozó gomb a

billentyűzeten, ezeket az értékeket a virtuális billentyűzeten kell megadni. Néhány gyakori érték az STX (szöveg

kezdete) és az ETX (szöveg vége), melyekhez nem tartozik külön gomb, de a virtuális billentyűzet segítségével

megadhatók.

Egyes általános célú interfész komponensek konfigurálásánál használni kell a virtuális billentyűzetet, mivel nem

minden karakter áll rendelkezésre a normál billentyűzeten. Ez a billentyűzet akkor jelenik meg a képernyőn, amikor az

ki van választva.

A virtuális billentyűzetre akkor van szükség, amikor az alábbi helyeken kíván szöveget bevinni:

• Általános célú eszköz szerkesztője - Eszköz információ rész, ahol a Lekérdezési

parancsot/Lekérdezési parancs nyugtázását kell megadni.

• Általános célú protokoll szerkesztője - Protokollok rész, ahol a kulcsszavakat kell

megadni.

• Általános célú műveletüzenet szerkesztője - Műveletüzenet rész, ahol a kimenő és

a nyugtázó üzeneteket kell megadni.

• Általános célú megfigyelőpont-szerkesztő - Üzenetek szekció, ahol a nyugtázó

üzenetet kell megadni az általános célú eszköznél.

381

Eljárás 302 Szövegbevitel a virtuális billentyűzettel

Lépés Művelet

1

Navigáljon arra a mezőre, ahol szöveget kíván bevinni.

2

Válassza az

ikont. Megjelenik a Virtuális billentyűzet.

3

Válassza ki a kívánt karaktereket. A karakterek a szövegmezőben jelennek meg.

Megjegyzés:

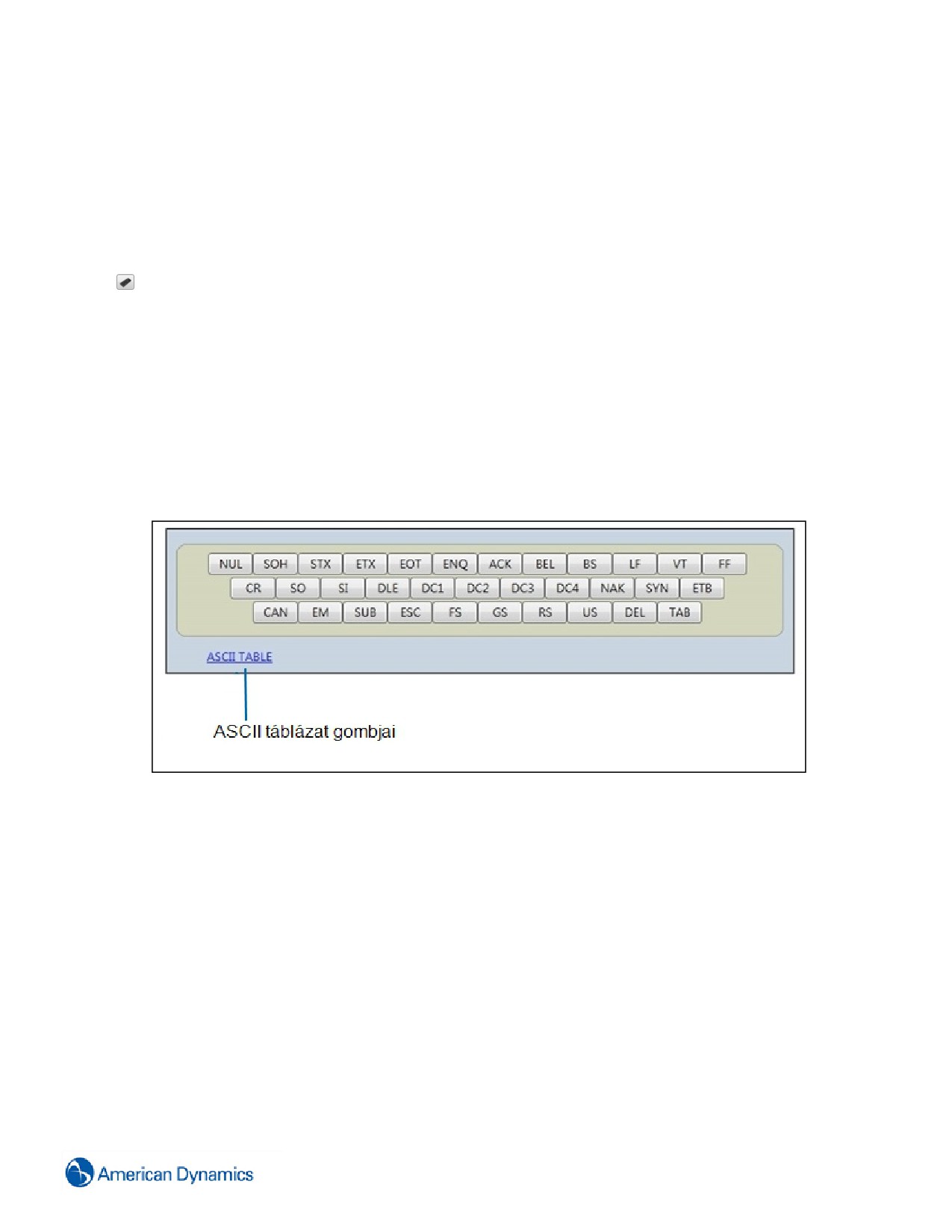

Az ASCII táblázat az ASCII tábla kiválasztása útján tekinthető meg.

4

Válassza a Mentés gombot.

- Vége -

Új eszköz létrehozása

Harmadik fél eszközök hozhatók létre és konfigurálhatók a kliensen belül.

382

Mező

Leírás

Adjon meg egy egyedi nevet az általános célú

Név

eszköz azonosításához.

Leírás

Írjon leírást az általános célú eszközhöz.

Jelölje be a jelölőnégyzetet az általános célú

Engedélyezve

eszköz engedélyezéséhez.

Kattintson ide az általános célú eszköz esetében a

Kibocsátó

gyártó nevének kiválasztásához.

Adja meg az időtartamot másodpercben, amely

alatt a victor próbálkozzon a lekérdezéssel ennél

Lekérdezési intervallum (másodpercben)

az általános célú eszköznél. Alapértelmezett érték:

10 másodperc.

Adja meg azt a lekérdezési parancsot

(parancssztringet), amit a victor elküld az általános

célú eszköznek.

Lekérdezési parancs

Nyissa meg a virtuális billentyűzetet az

ikon

kiválasztásával, ami szövegsztringek

létrehozását és szerkesztését teszi lehetővé.

Adjon meg egy lekérdezési parancs nyugtázást

(parancssztringet), amit az általános célú eszköz

visszaküld a victornak a lekérdezési üzenet

nyugtázásaként.

Lekérdezési parancs nyugtázása

Nyissa meg a virtuális billentyűzetet az

ikon

kiválasztásával, ami szövegsztringek

létrehozását és szerkesztését teszi lehetővé.

Válassza ki ezt az opciót, hogy a victorhoz

Ismeretlen napló üzenet

beérkező ismeretlen üzenetek feljegyzésre

kerüljenek az előzmények naplóba.

Válassza a soros port opciót, ha a soros portot

Soros port

használja a kapcsolódáshoz. Ez az

alapértelmezett port típus.

Válassza a hálózati port opciót, ha terminál

Hálózati port

szervert használ a kapcsolódáshoz.

Adja meg a hálózati port TCP/IP-címét.

Megjegyzés:

IP-cím

Ez az opció csak akkor elérhető, ha a

Hálózati port opciót választotta ki.

Adja meg a port számát:

• Soros port - A portszám lehet COM1, COM2 stb.

Kommunikációs port

• Hálózati port - adja meg a TCP/IP port számát,

amelyen keresztül a terminál kommunikál a

victorral

Adja meg, hogy a hány másodperc legyen az

Újracsatlakozási intervallum (másodperc)

újbóli csatlakozási kísérletig, ha a hálózati eszköz

nem válaszol.

383

Megjegyzés:

Ez a mező csak akkor elérhető, ha a

Hálózati port opciót választotta ki

Adja meg az extra időközt (1/10 másodpercben),

amennyit a victor várjon az eszköz által küldött

válaszra, miután a victor elküldte az üzenetet a

kapcsolónak.

Időtúllépési késleltetett idő (1/10 mp)

Ha időben nem érkezik válasz, az üzenetet újra

továbbítani kell vagy kommunikációs hibát kell

bejelenteni.

Az alapértelmezett érték 20 (2 másodperc).

Adja meg a kommunikációs hiba késleltetési idő

lejárta utáni időtartamot (másodpercben), amennyit

a victor várjon ahhoz, hogy kijelentse az adott

Komm. hiba késleltetési idő (másodperc)

általános célú eszköz meghibásodását.

Az alapértelmezett érték 300 másodperc.

Adjon meg egy tizedes pontosságú értéket; ez az

érték fogja meghatározni az általános célú

eszköztől érkező üzenet első karakterét. Nulla (0)

Fejléc karakter

megadása esetén bármely karakter lehet az első

karakter.

Az alapértelmezett érték nulla (0)

Adjon meg egy tizedes pontosságú értéket; ez az

érték fogja meghatározni az általános célú

eszköztől érkező utolsó karaktert.

Alapértelmezett érték: 13.

Trailer karakter

Megjegyzés:

1. Ez az érték nem lehet nulla (0).

2. A befejező karakter megadása

kötelező.

Adja meg, hogy a Victor hányszor próbálja meg

újraküldeni az üzenetet, ha az eszköz nem

Üzenet újraküldés számláló

nyugtázza az üzenet fogadását.

Az alapértelmezett érték nulla (0).

Adja meg, hogy mekkora legyen a puffer maximális

mérete. amely az eszköztől érkező üzeneteket

Max. puffer méret

tárolja.

Alapértelmezett érték: 2000.

384

Eljárás 303 Új eszköz létrehozása

Lépés Művelet

1

Kiválasztás

2

Válassza az Általános célú eszköz opciót az Általános célú interfész szekcióban.

3

Adjon meg egy nevet az eszköz számára a Név szövegmezőben.

4

Adjon meg leírást az eszköz számára a Leírás szövegmezőben.

5

Alapértelmezés szerint az Engedélyezve jelölőnégyzet be van jelölve. Ha szeretné letiltani az eszközt,

törölje a jelet a négyzetből.

6

Válassza a ki a kibocsátót a Kibocsátó legördülő menüből.

7

Adja meg a Lekérdezési időszak értékét.

Megjegyzés:

• Nem nulla lekérdezési időszak konfigurálásakor nem nulla értékeket kell megadni az Időtúllépési

késleltetés és a Komm. hiba késleltetés idejére.

• Nulla lekérdezési időszak konfigurálásakor nullát kell megadni az Időtúllépési késleltetés és a

Komm. hiba késleltetés idejére.

8

Adja meg a lekérdezési parancsot a Lekérdezési parancs szövegmezőben. Ez egy olyan adatfolyam, amit a

rendszer rendszeres időközönként elküld az eszköznek, hogy fenntartsa a kommunikációt. Ezt az értéket

általában az eszköz gyártója állítja be.

9

Adja meg a Lekérdezési parancs nyugtázása opciót. Ez a várt válaszreakció az eszköztől, ami

visszaküldésre kerül a victorhoz a lekérdezési üzenet nyugtázásaként.

10

Az Ismeretlen napló üzenet jelölőnégyzet alapértelmezés szerint nincs bejelölve. Ha engedélyezni

szeretné, jelölje be a jelölőnégyzetet.

Megjegyzés:

Az Ismeretlen napló üzenet bekapcsolása azt jelenti, hogy a victor General Purpose

szerverelemre érkező minden olyan üzenet, amely nem felel meg egy meglévő protokollnak,

továbbküldésre kerül a tevékenységnézőnek. Kikapcsolt állapotban az ismeretlen üzenetek

mellőzésre kerülnek.

11

Válassza a Soros port vagy a Hálózati port lehetőséget.

• Ha a Soros port lehetőséget választja:

a Adja meg a Kommunikációs port értékét.

• Ha a Hálózati port lehetőséget választja:

a Adja meg az IP-cím értékét.

b Adja meg a Kommunikációs port értékét.

c Adja meg az Újracsatlakozási intervallum értékét.

12

Adja meg 1/10 másodpercben a TimeOut Delay Time (Időtúllépés késleltetési ideje) értékét.

13

Adja meg a Comm Fail Delay (Kommunikációs hiba miatti késedelem) idejét.

14

Adja meg a Fejléc karakter értékét.

15

Adja meg a Trailer karakter értékét.

385

Megjegyzés:

A Trailer karakter megadása kötelező.

16

Adja meg az Üzenet újraküldés számláló beállítását.

17

Adja meg a Max. puffer méret értékét.

18

Válassza a Mentés gombot.

- Vége -

Új megfigyelőpont létrehozása

Új megfigyelőpontokat az általános célú interfészen keresztül lehet létrehozni és konfigurálni.

Egy megfigyelőpont legfeljebb öt aktivált státusz tulajdonságot támogat, melyeket a konfigurálás során lehet

beállítani. A megfigyelőpontokhoz tartozó aktivációs és deaktivációs üzeneteket az üzenetprotokoll-tárolóból szedi a

rendszer.

A státuszváltozások az általános célú eszköz értelmezett bejövő üzeneteitől függően történik. A státuszváltozások

feljegyzésre kerülnek a naplóban. A státuszváltozások aktiválhatnak más funkciókat a victorban.

Mező

Leírás

Adjon meg egy egyedi nevet a megfigyelőpont

Név

számára.

Leírás

Adjon meg egy leírást a megfigyelőpont számára.

Engedélyezve

Válassza a megfigyelőpont engedélyezéséhez.

Válassza ki a megfigyelni kívánt általános célú

Általános célú eszköz

eszközt.

Adja meg az üzenetsztringet, amit a victor elküld az

Nyugtázó üzenet

általános célú eszköznek nyugtázó üzenetként.

Adjon meg egy értelmes szót az előzmények

Napló üzenet

naplóban az eszköz által rögzített üzenet

(1-5)

azonosításához.

Válassza az ikont, és az Object Selector

Aktiváló üzenet

(Objektumválasztó) használatával válasszon ki egy

(1-5)

Általános célú bejövő üzenet protokollt, hogy

aktiváltassa ezt a megfigyelőpontot.

Válassza az ikont, és az Object Selector

Deaktiváló üzenet

(Objektumválasztó) használatával válasszon ki egy

(1-5)

Általános célú bejövő üzenet protokollt, hogy

letiltassa ezt a megfigyelőpontot.

Eljárás 304 Új megfigyelőpont létrehozása

Lépés Művelet

1

Kiválasztás

2

Válassza az Általános célú megfigyelőpont opciót az Általános célú interfész szekcióban.

386

3

Adjon meg egy nevet a megfigyelőpont számára a Név szövegmezőben.

4

Adjon meg leírást a megfigyelőpont számára a Leírás szövegmezőben.

5

Alapértelmezés szerint az Engedélyezve jelölőnégyzet be van jelölve. Ha szeretné letiltani az eszközt,

törölje a jelet a négyzetből.

6

A Eszköz szekcióban válassza az

ikont, és az Object Selector (Objektumválasztó) használatával

válassza ki a kívánt eszközt.

7

Adja meg a Nyugtázó üzenetek szövegét.

8

Adjon meg értelmes szót vagy kifejezést a Napló üzenet 1 szövegmezőben.

9

Válassza az

ikont, és az Object Selector (Objektumválasztó) használatával válasszon ki egy Aktiváló

üzenetet.

10

Válassza az

ikont, és az Object Selector (Objektumválasztó) használatával ki egy Deaktiváló üzenetet.

11

További naplózási, aktiválási és inaktiválási üzenetek megadásához ismételje meg a 8-10. lépést legfeljebb

5-ször.

12

Válassza a Mentés gombot.

- Vége -

Az Eseménybeállítás szerkesztő segítségével konfiguráljon riasztásokat és eseményeket egy adott

megfigyelőponthoz. A műveletekkel és riasztásokkal kapcsolatos további tájékoztatásért olvassa el az "Események"

fejezetet.

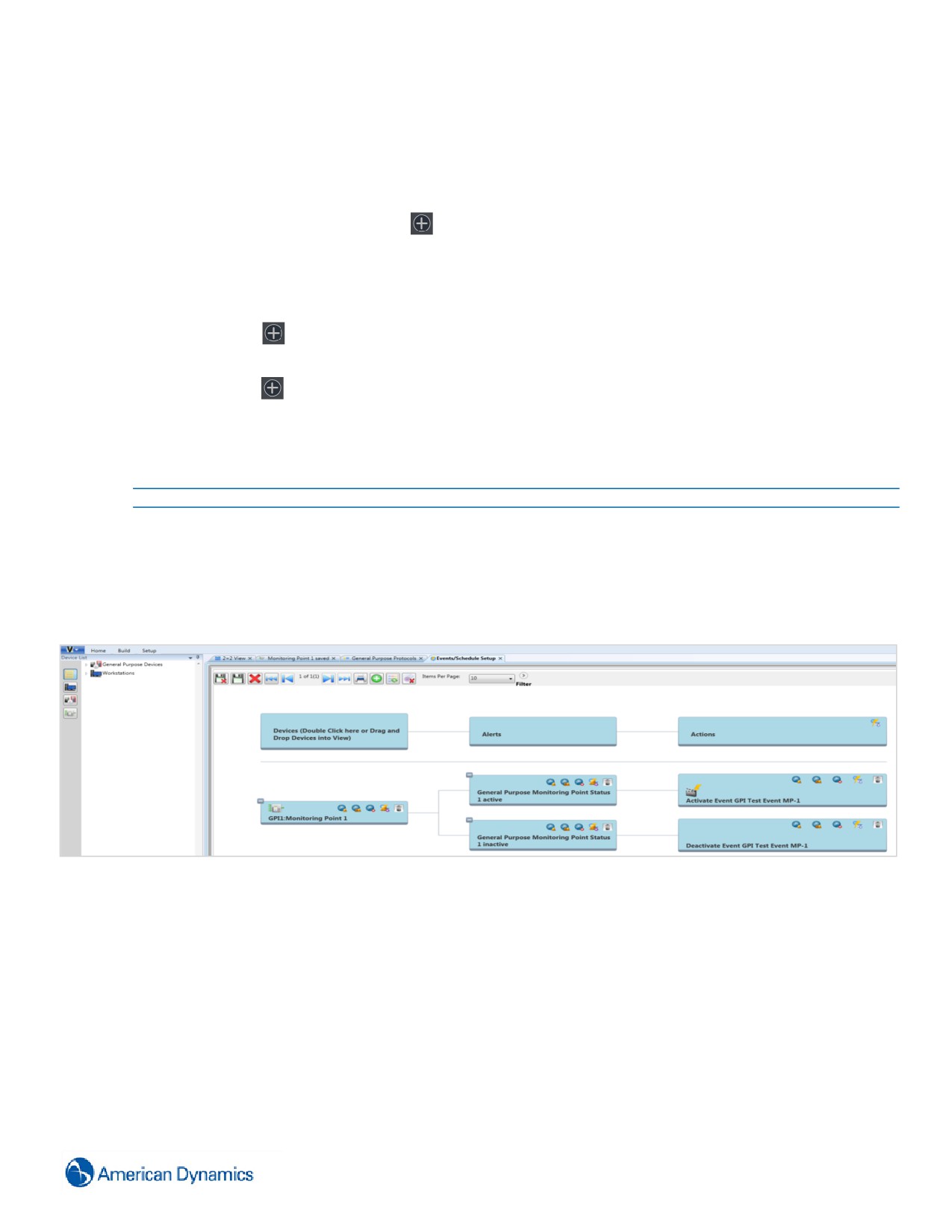

Ábra 42 Az Eseménybeállítás szerkesztő

Ábra 43 Az objektumválasztó segítségével jelöljön ki műveleteket a riasztásokhoz

387

388

Új protokoll hozzáadása

Új, általános célú protokollok az Általános célú interfész felületen hozhatók létre és konfigurálhatók. Ez az a nyelv,

amellyel az interfész az eszközzel kommunikál.

A protokollok olyan dinamikus eljárások során kerülnek meghatározásra, melyek magukban foglalják az egyezési

kritériumokat, a kulcsszavakat és a karakter pozícionálását. Az egyedi üzenetprotokollok ezután kombinálódnak a

megfigyelőpontokkal, hogy beazonosítsák az általános célú eszközben bekövetkező változásokat.

Választhatóan nyugtázó üzenetek is társíthatók és továbbíthatók a megfigyelőponthoz.

Mező

Leírás

Válasszon párosítási kritériumokat a kulcsszóhoz:

Hozzávesz - a rendszer számít erre a kulcsszóra,

hogy az általános célú eszköztől érkező üzenet

Megfelelési kritérium

tartalmazza

(1-5)

Kizár - a rendszer nem számít erre a kulcsszóra,

hogy az általános célú eszköztől érkező üzenet

tartalmazza.

Adjon meg egy (max. 50 karakter hosszú)

kulcsszót ehhez az üzenetprotokollhoz.

Kulcsszó

Megjegyzés:

(1-5)

Az ASCII Hex 00 (nulla nulla) nem

használható a kulcsszavakban

Adjon meg egy pozíciót a kulcsszóhoz:

Érték >0 (nulla) - az üzenetkiosztáskor a

szoftvereszköz vevője csak ezen a helyen keres

kulcsszót.

Érték =0 (nulla) - a kulcsszó bármely helyen lehet

az üzenetben (alapértelmezés).

Példa: Ahhoz, hogy a „CDE” sort meg lehessen

találni az „ABCDE” sztringben, a Kulcsszó

Pozíció

értékének „CDE”-nek kell lennie, a Pozíció

(1-5)

értékének pedig „3”-nak

Megjegyzés:

A szóközöket és a nyomtatásban nem

megjelenő karaktereket pl. kocsi vissza

(<CR>) vagy soremelés (<LF>) szintén

figyelembe kell venni.

Eljárás

305

Új protokoll hozzáadása

Lépés Művelet

1

Kiválasztás

2

Válassza az Általános célú protokoll opciót az Általános célú interfész szekcióban.

3

Adjon meg egy nevet a protokoll számára a Név szövegmezőben.

4

Adjon meg leírást a protokoll számára a Leírás szövegmezőben.

389

5

Válassza a Megfelelési kritérium pontot a legördülő menüből.

6

Adjon meg egy Kulcsszó értéket.

7

Adja meg a Pozíció értékét.

8

További protokollok hozzáadásához ismételje meg a 5-7. lépést, legfeljebb 5-ször.

9

Válassza a Mentés gombot.

- Vége -

Új művelet üzenet létrehozása

Új műveletüzeneteket az általános célú interfészen keresztül lehet létrehozni és konfigurálni. A Victorban aktivált

események eredményeként a rendszer művelet üzeneteket küld az eszköznek.

Mező

Leírás

Név

Vigyen be egy egyedi nevet a műveleti üzenethez

Leírás

Vigyen be egy leírást a műveleti üzenethez

Definiáljon egy üzenetet a Victor számára, ami

Kimenő üzenet

majd elküldésre kerül az általános célú eszköznek

Határozza meg úgy az Általános célú eszköz által

Nyugtázó üzenet

küldött üzenetet, hogy a kimenő üzenet

beérkezése nyugtázva legyen.

Eljárás 306 Új művelet üzenet létrehozása

Lépés Művelet

1

Kiválasztás

2

Válassza az Általános célú művelet üzenet opciót az Esemény szekcióban.

3

Adjon meg egy nevet a művelet üzenet számára a Név szövegmezőben.

4

Adjon meg leírást a művelet üzenet számára a Leírás szövegmezőben.

5

Adjon meg kimenő üzenet szöveget a Kimenő üzenet szövegmezőbe.

6

Adjon meg nyugtázó üzenet szöveget a Nyugtázó üzenet szövegmezőbe.

7

Válassza a Mentés gombot.

- Vége -

390

Új általános célú művelet létrehozása

Új műveleteket az általános célú interfészen keresztül lehet létrehozni és konfigurálni. A Victorban létrehozott

műveletek a Victorban aktivált események alapján elküldésre kerülnek az általános célú eszköznek. A műveletek

nyugtázó üzenetekkel társíthatók.

Mező

Leírás

Adjon meg egy egyedi nevet az Általános célú

Név

művelet azonosításához.

Adjon meg egy leírást az Általános célú

Leírás

művelethez.

Válassza az ikont, és az Object Selector

Általános célú eszköz

(Objektumválasztó) használatával válassza ki az

éppen megfigyelés alatt álló Általános célú eszközt

Válassza az ikont, és az Object Selector

Általános célú művelet üzenet

(Objektumválasztó) használatával válassza ki azt

az Általános célú művelet üzenetet, amelyet ez a

művelet elindít

Eljárás 307 Új általános célú művelet létrehozása

Lépés Művelet

1

Kiválasztás

2

Válassza az Általános célú művelet opciót az Esemény szekcióban.

3

Adjon meg egy nevet a művelet számára a Név szövegmezőben.

4

Adjon meg egy leírást a művelet számára a Leírás szövegmezőben.

5

Válassza az Általános célú eszköz mellett található

ikont, és az Object Selector (Objektumválasztó)

használatával válassza ki az éppen megfigyelés alatt álló készüléket.

6

Válassza az Általános célú művelet üzenet mellett található

ikont, és az Object Selector

(Objektumválasztó) használatával válassza ki azt a műveleti üzenetet, amelyet ez a művelet elindít.

7

Válassza a Mentés gombot.

- Vége -

391

Állapotfigyelés

Bevezetés

A victor Állapot műszerfal jeleníti meg az összes aktív konfigurált victor eszköz állapot státuszát.

Megjegyzés:

A victor Állapot műszerfal a megfelelő licenc alkalmazása esetén tekinthető meg.

Az irányítópult színes kódokat használ a készülék állapotstátuszának a jelölésére.

• Zöld - Normál

• Sárga - Veszélyben

• Narancssárga - Meghibásodás előtt (A jelenleg használaton kívül lévő hibás VideoEdge NVR-kre is

vonatkozik)

• Piros - Eszközriasztás

• Szürke - Ismeretlen állapot

Az állapotriasztásokhoz használt színkódok a "Egészség megfigyelés beállítások" segítségével szerkeszthetők. Az

Egészség megfigyelés beállításokkal kapcsolatos további tájékoztatásért olvassa el a "Beállítások" fejezetet.

Megjegyzés:

• Az Intellex és a HDVR/exacqVision rögzítők, amelyek nem használják az összes analóg portot, pirosan jelennek

meg (Eszközriasztás). Amennyiben azt szeretné, hogy a rögzítők piros helyett szürkében jelenjenek meg (ismeretlen

392

riasztás), a victor kameraszerkesztő segítségével kikapcsolhatja az offline kamerákat.

• A kiiktatott vagy kizárt eszközök nem láthatók aHealth Monitoring(Állapotfigyelés)menüpontban.

• Ha egy rögzítő kizárásra kerül, a csatlakoztatott kamerák vagy audioeszközök is ki lesznek zárva.

A riasztásokat lehet úgy konfigurálni, hogy az alábbi tételekhez mutassák a Állapot műszerfalat:

Táblázat

44 Rögzítők

Riasztási kategória

Riasztás neve

Riasztási állapot

Normál

Ismeretlen

Túlmelegedés

Újraindítás

Riasztás visszaállítás elvégezve

Érzékelő riasztás

Licencelés riasztás

Archívum tároló állapot

Normál

Ismeretlen

Legyengítve

Kommunikáció állapota

Online

Offline

Ismeretlen

Védelem állapota

Elsődleges nem aktív

Elsődleges aktív

Feladatátvétel

Monitor

Semmilyen

Tárolóállapot

Ismeretlen

Normál

Lemez megtelt

RAID-degradáció

Hiányzó kötet

Nincsenek kötetek

393
