Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 11

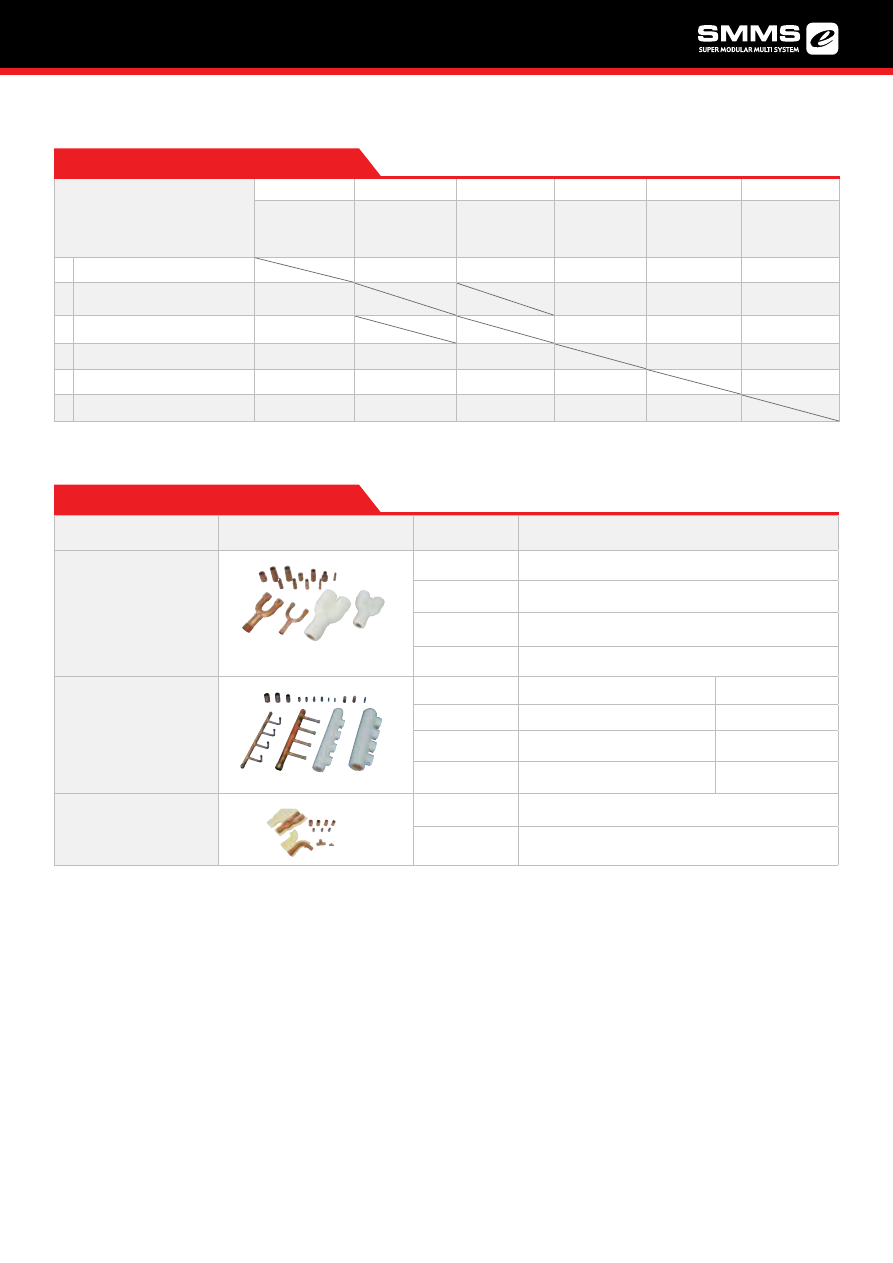

Таблица сочетаний аксессуаров для

4-поточного кассетного блока

Потолочная

панель

Приточная камера

+ Камера притока

свежего воздуха

и фильтрации

Камера притока

свежего воздуха

и фильтрации

Камера притока

свежего воздуха

и фильтрации

Прокладка, регу

лирующая высоту

Комплект для из

менения направ

ления подачи

воздуха

Потолочная панель

Приточная камера + Камера прито

ка свежего воздуха и фильтрации

—

Камера притока свежего воздуха

и фильтрации

Фланец для подачи свежего воздуха

Прокладка, регулирующая высоту

—

Комплект для изменения

направления подачи воздуха

внешний вид

наименование

модели

использование (зависит от кода

мощности внутренних блоков)

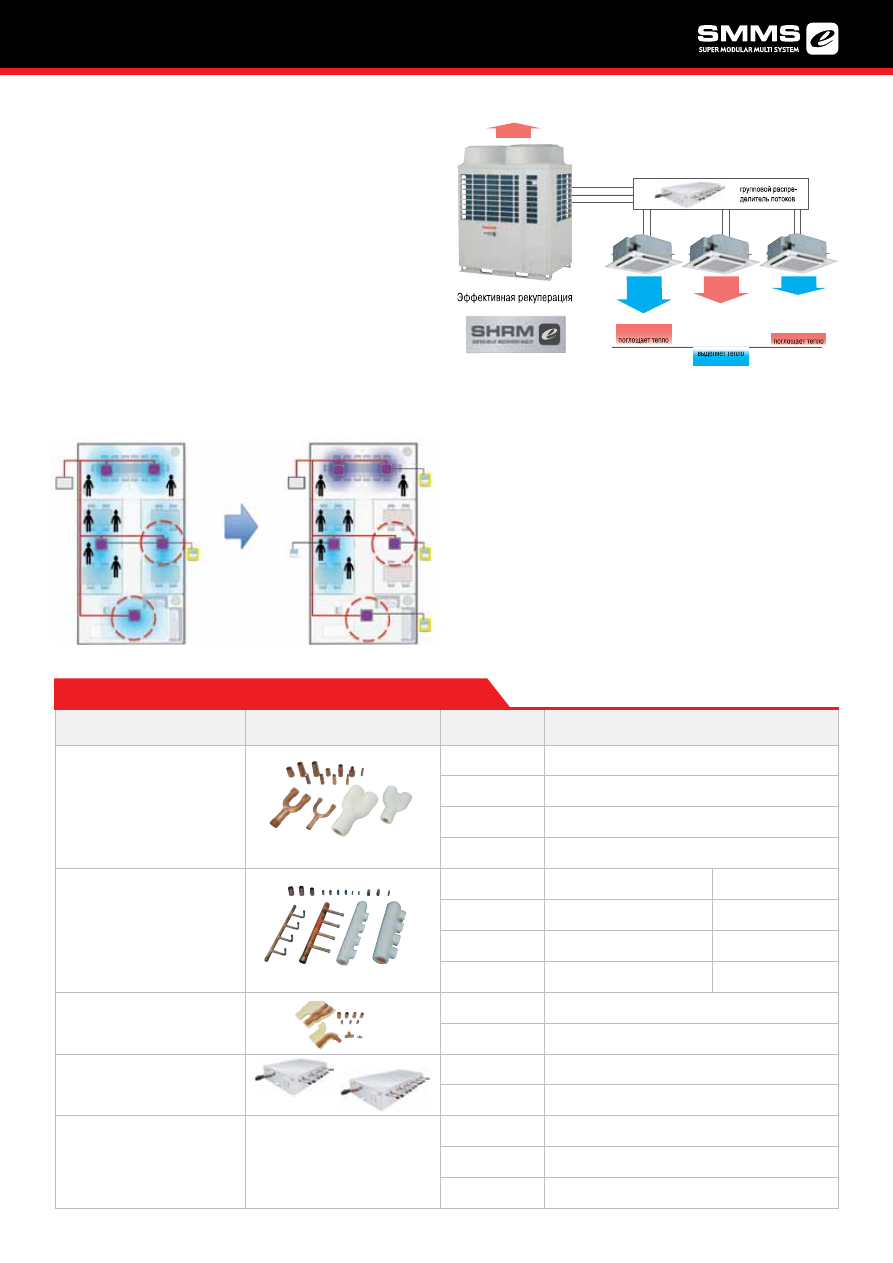

Y-образный разветвитель

(тройник)

RBM-BY55E

до 6,4

RBM-BY105E

от 6,4 до 14,2

RBM-BY205E

от 14,2 до 25,2

RBM-BY305E

25,2 и более

Коллекторы

RBM-HY1043E

Менее 14,2

(макс. 4 отвода)

RBM -HY2043E

от 14,2 до 25,2

(макс. 4 отвода)

RBM-HY1083E

Менее 14,2

(макс. 8 отводов)

RBM-HY2083E

от 14,2 до 25,2

(макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14E

Менее 26

RBM-BT24E

26 и более

оборудование для фреоновой трассы

таблица сочетаний аксессуаров

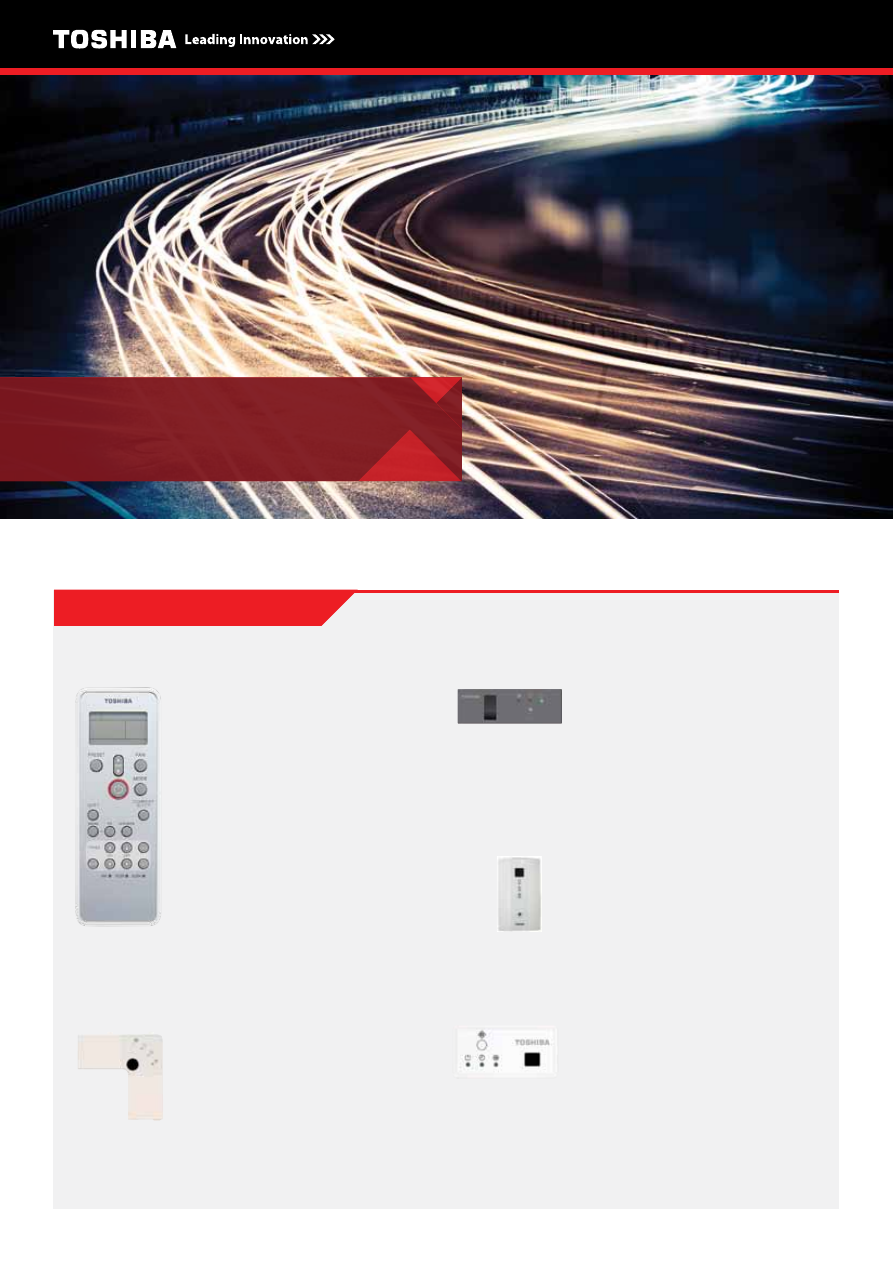

БесПроводное УПравление

• Монтируется в углу кассетного блока

• используется с новым 4-поточным

кассетным блоком.

• Монтируется в каркас передней

панели.

• используется с подпотолочным

и 1-поточным кассетным блоком.

• Монтируется на стену или потолок.

• используется с кассетными, пото

лочными, напольными и канальными

(кроме высоконапорных) блоками.

Приемник сигнала
RbC-aX33CE

Пульт дУ
Wh-L11sE

Приёмник сигнала
RbC-aX32U(W)-E

Приёмник сигнала
TCb-aX32E

Приёмник сигнала
RbC-aX32UW(W)-E

• Монтируется в каркас передней

панели.

• используется с 2-поточным кассет

ным блоком MMU-AP***2WH.

СиСТеМы УПРАВлеНиЯ

• Беспроводной пульт ДУ совместим

с несколькими типами внутренних

блоков.

• Новый эргономичный дизайн.

• Турбо-режим: мощный поток

воздуха быстро охладит или обогреет

помещение.

• Режим «комфортный сон»: оптималь

ные условия для сна и автоматическое

отключение внутреннего блока через

1, 3, 5 или 9 часов.

• Бесшумный режим: вентилятор

внутреннего блока работает на

сверх-низкой скорости практически

бесшумно.

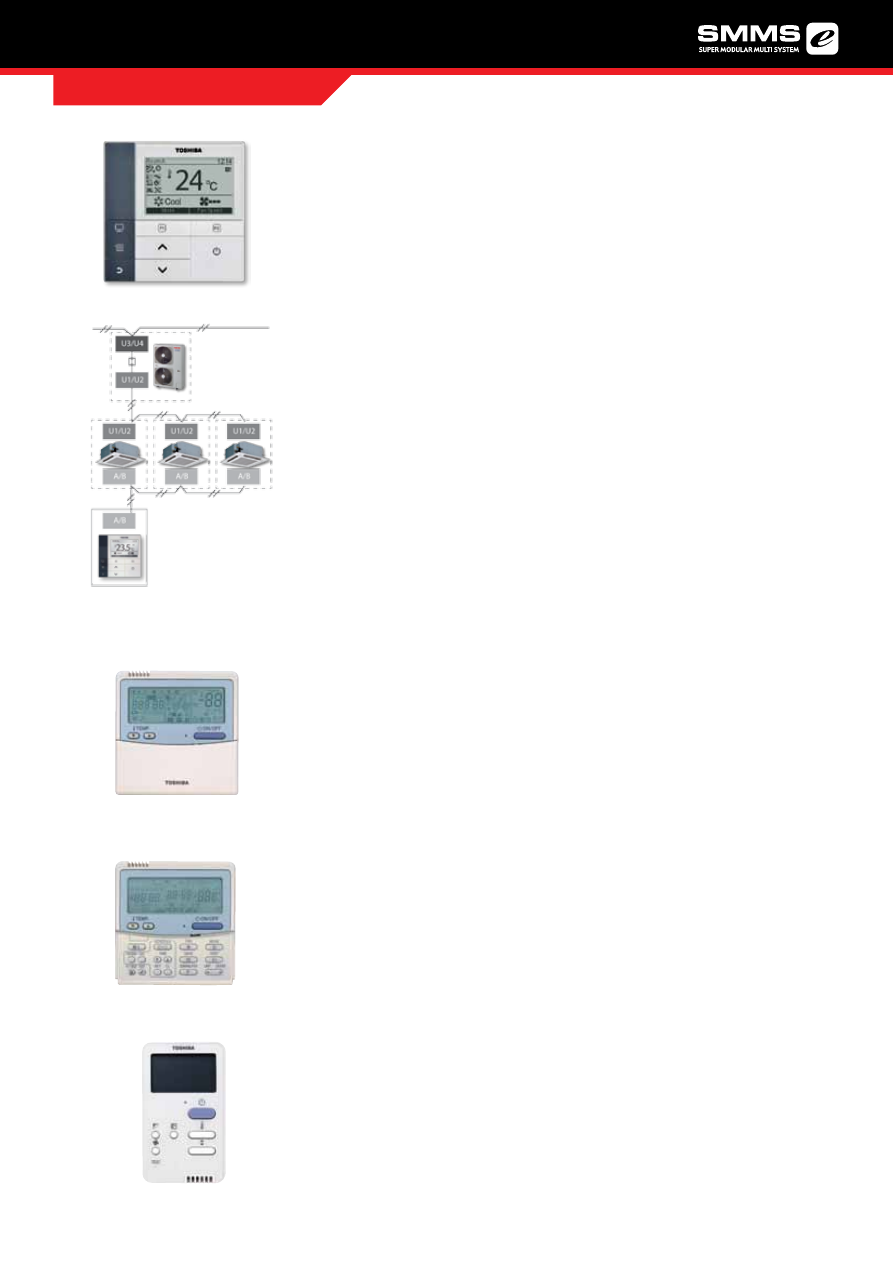

Проводной пульт Lite-Vision plus c недельным таймером
RbC-aMs54E-EN

• Новинка: пульт RBC-AMS54E-EN с двумя температурными уставками.
• Позволяет назначить имя для каждого помещения. Это имя будет отображаться

на дисплее и облегчать идентификацию помещений при регулировке и монито

ринге системы кондиционирования.

• Современный дизайн пульта с крупным дисплеем, обновленная удобная

структура меню.

• Энергосберегающий режим включается по таймеру и позволяет снизить расход

электроэнергии.

• Две «горячие клавиши» (F1, F2) для быстрого доступа к наиболее часто исполь

зуемым функциям кондиционера.

• Удобное расположение информации на дисплее, в том числе название модели

внутреннего блока и его серийный номер.

• Температура в помещении всегда отображается на дисплее.
• Уставка температуры в помещении может регулироваться и отображаться

с точность до 0.5°C.

• Возможность выбора языка (в том числе меню на русском языке).
• Встроенный аккумулятор для аварийного электропитания. Все уставки сохраня

ются в памяти в случае перебоя электроснабжения длительностью до 48 часов.

• В пульт встроен датчик температуры, который можно использовать вместо

датчика в воздухозаборнике внутреннего блока.

• Пульт позволяет управлять одним внутренним блоком или группой до 8 блоков.

Проводной пульт
RbC-aMT32E

• Стандартный пульт ДУ позволяет управлять одним внутренним блоком или

группой до 8 блоков. Пульт служит для изменения параметров работы (уставок)

внутреннего блока.

• Пульт позволяет увидеть аварийные коды на дисплее и настроить конфигурацию

системы. Возможно подключение недельного таймер

а.

Проводное УПравление

Упрощенный проводной пульт
RbC-as41E

• Подключается аналогично стандартному пульту, но имеет меньше функций

и стоит дешевле.

• У данного пульта отсутствует таймер и возможность настройки парамет

ров внутреннего блока. На дисплее упрощенного пульта могут отображаться

аварийные коды.

Пульт дУ с недельным таймером
RbC-aMs41E

• Этот пульт управления похож на RBC-AMT32E, но в отличие от него позволяет

программировать работу кондиционера на 7 дней.

Функции: время работы, включение/ отключение, переключение режимов работы,

уставки температуры, ограничение использования кнопок.

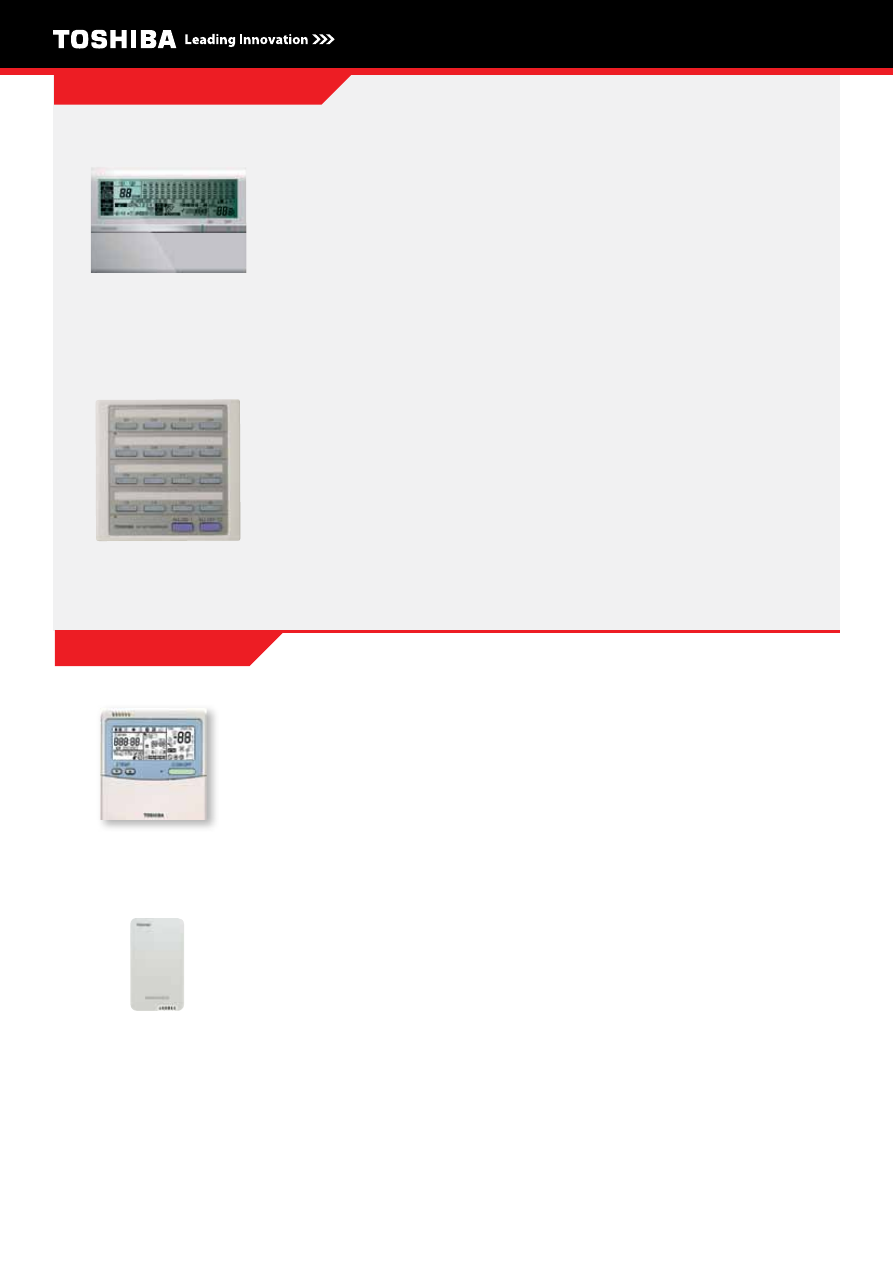

центральное УПравление

центральный выключатель
TCb-CC163TLE2

• индивидуальное включение / отключение до 16 внутренних блоков.
• Это упрощенное устройство для центрального управления, к которому

можно подключить до 16 внутренних блоков по шине TCC-Link. Каждый

блок легко включить или выключить одним нажатием кнопки.

• Переключатель работает в одой из четырех зон системы, номер зоны

задается Dip-переключателем.

Пульт центрального управления Compliant Manager
bMs-CM1280TLE

• индивидуальное управление максимум 128 внутренними блоками

(подключение до 2 х 64 внутренних блоков по шине TCC-Link).

• Пульт центрального управления Compliant Manager – современный

и удобный способ для управления и мониторинга VRF-системы в целом,

контроля расхода электроэнергии. Подключение к компьютеру еще больше

расширяет возможности управления.

дрУГие ПУльты

Пульт управления для теплообменников
NRC-01hE

• Пульт позволяет управлять одним внутренним блоком или группой

до 8 блоков.

• Возможность управления одним блоком с помощью двух пультов.

Функции:

включение и отключение, переключение режимов работы, уставки

температуры, регулирование расхода воздуха. включение режима вентиляции.

дистанционный датчик температуры
TCb-TC41LE

Датчик используется в случае подачи в помещения свежего воздуха с улицы,

а также в тех случаях, когда необходимо точно поддерживать температуру

в определенной точке помещения.

Программное обеспечение
для управления через веб-интерфейс

Для удобного управления системой и идентификации

блоков можно задать имена для каждой зоны, этажа или

владельца (арендатора) помещений.

особенности

• Просмотр информации в виде списка: данные всех

внутренних блоков одновременно видны на экране.

• Просмотр уставок блока: все основные данные конкрет

ного внутреннего блока отображаются в главном окне.

• Функции сложного управления и создание общего распи

сания работы.

• одновременно через веб-интерфейс могут подклю

чаться до 4 пользователей.

• В общей сложности в системе можно создать до 32

учетных записей пользователей с различными уровнями

доступа. Хотя бы один пользователь должен иметь мак

симальный уровень доступа «Администратор».

Пульт центрального управления
smart Manager bMs-sM1281ETLE

Пульт Smart Manager имеет те же функции, что и модель

BMS-CM1280TLE (Compliant Manager), но в дополнение

к ним имеет возможности web-применения: подключение

к компьютеру в локальной сети, контроль расхода электро

энергии и отправка отчетов.

Сравнение энергопотребления

за каждый день

Сравнение энергопотребления

за весь период времени

расШиренное УПравление

особенности нового пульта

• Подключение к персональному компьютеру или локаль

ной сети. Мультиязычный веб-интерфейс (в том числе

управление на русском языке)

• Контроль расхода электроэнергии и отправка отчетов:

сравнение энергопотребления любых блоков системы

за любые периоды времени.

• Управление и создание расписания работы на длитель

ный период с помощью календаря

• Доступны дополнительные устройства цифрового

ввода-вывода

• Тонкий и компактный пульт управления легко установить.

BMS-IFWH5E

BMS-IFDD03E

* Адаптор TCC-Link для подключения к системе внутренних блоков полупромышленных кондиционеров Toshiba Digital/Super Digital

RS-485

TCC-Link, линия 1

TCC-Link, линия 2

цифровой

вход

цифровой

выход

TCB-PCNT30TLE2*

Сигналы

цифрового

ввода-вывода

Сигналы счетчика

расхода

электроэнергии

Сетевой

концентратор

До 32 учетных записей

пользователей, до 4

пользователей одновременно

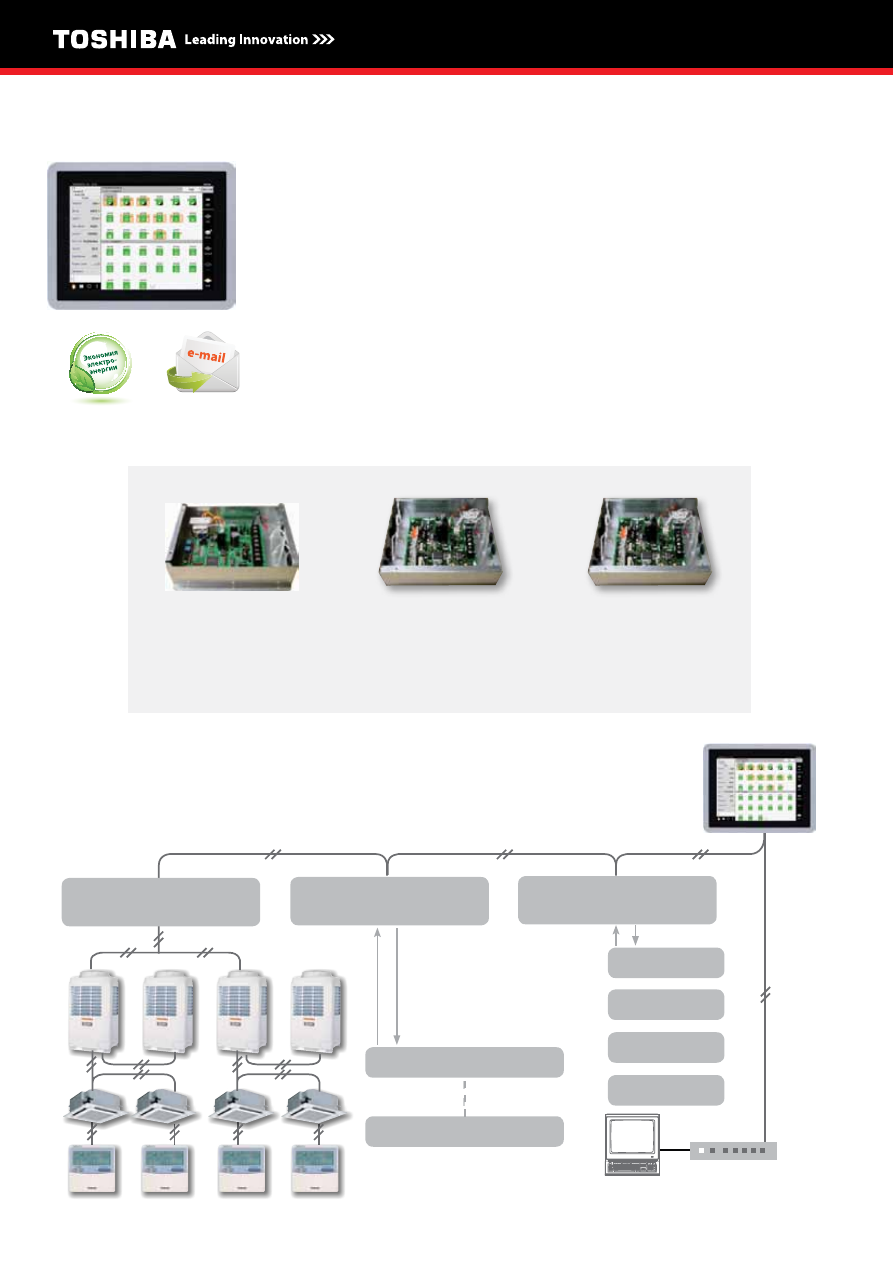

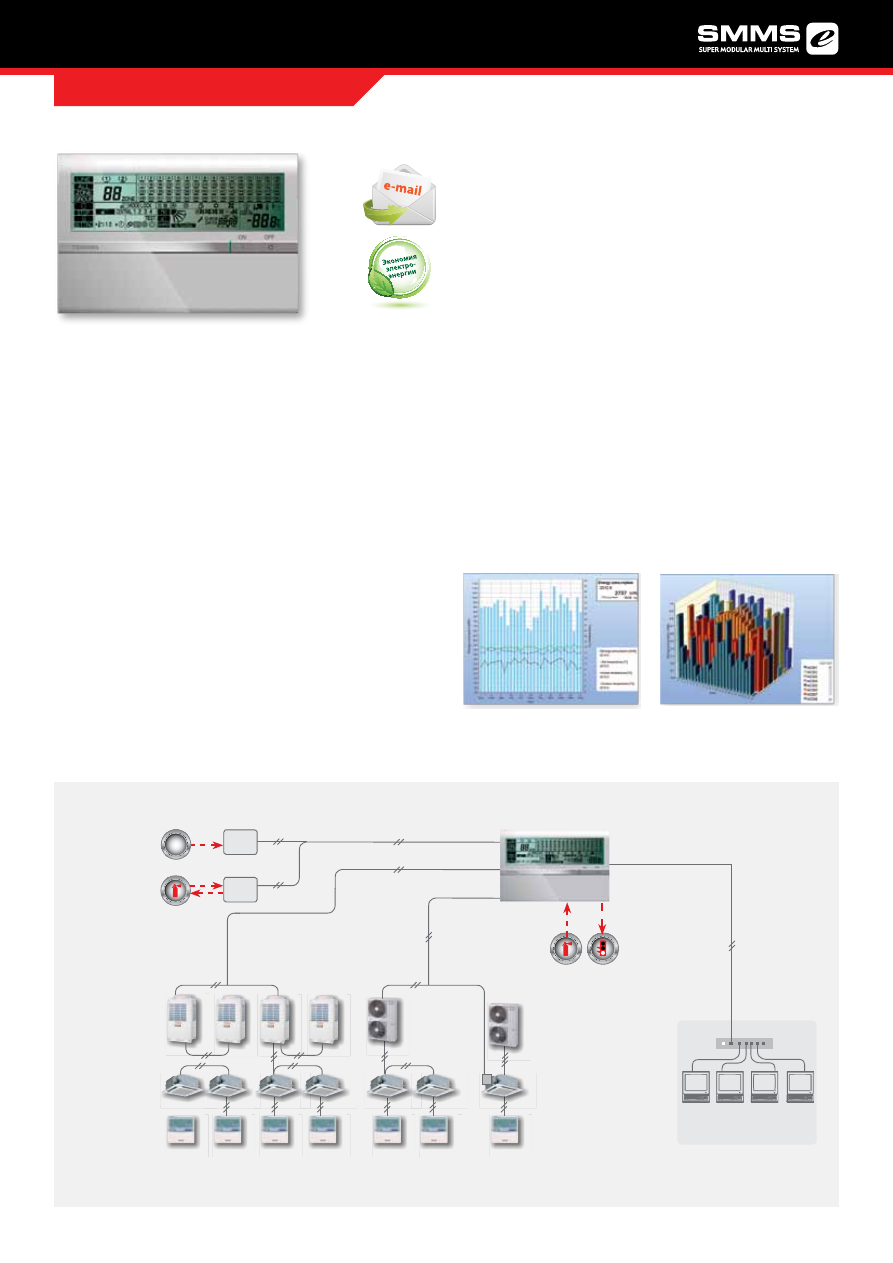

сенсорный контроллер Touch screen
bMs-CT5121E

• К контроллеру можно подключить 64 - 512 внутренних блоков. он обеспечивает

недельное расписание работы системы и учет расхода электроэнергии.

• Сенсорный контроллер Touch Screen применяется как для небольших, так и для

крупных систем кондиционирования, в которых необходим индивидуальный

учет электроэнергии. он позволяет осуществлять мониторинг и управление

индивидуальным внутренним блоком, а также удобный просмотр подробностей

аварийного кода.

• Сенсорный контроллер Touch Screen подключается к системе управления

кондиционерами непосредственно через релейный интерфейс. Возможно

ограничение доступа к системе с помощью логина и пароля

• Сообщения о неполадках и состоянии системы кондиционирвоания могут быть

отправлены на электронную почту (E-mail).

RS-485

TCC-Link Network

Digital I/O

Cчетик расхода электроэнергии 1

Cчетик расхода электроэнергии

от 1 кВт-ч/импульс до 10 кВт-ч/импульс

(длительность импульса от 50 до 1000 мс)

(Макс. 8 счетчиков расхода электроэнергии

для одного интерфейса)

Цифровой ввод 1

Для цифрового ввода-вывода

BMS-IFDD03E

Для контроля расхода электроэнергии

Интерфейс

BMS-IFLSV4E

BMS-IFWH5E

Цифровой ввод 8

Цифровой ввод 1

Цифровой ввод 4

ПК для мониторинга системы

Сетевой хаб

Cчетик расхода электроэнергии 8

bMs-iFWh5E

Для контроля расхода

электроэнергии

bMs-iFLsV4E

для TCS-NET

bMs-iFdd03E

Для цифрового

ввода-вывода

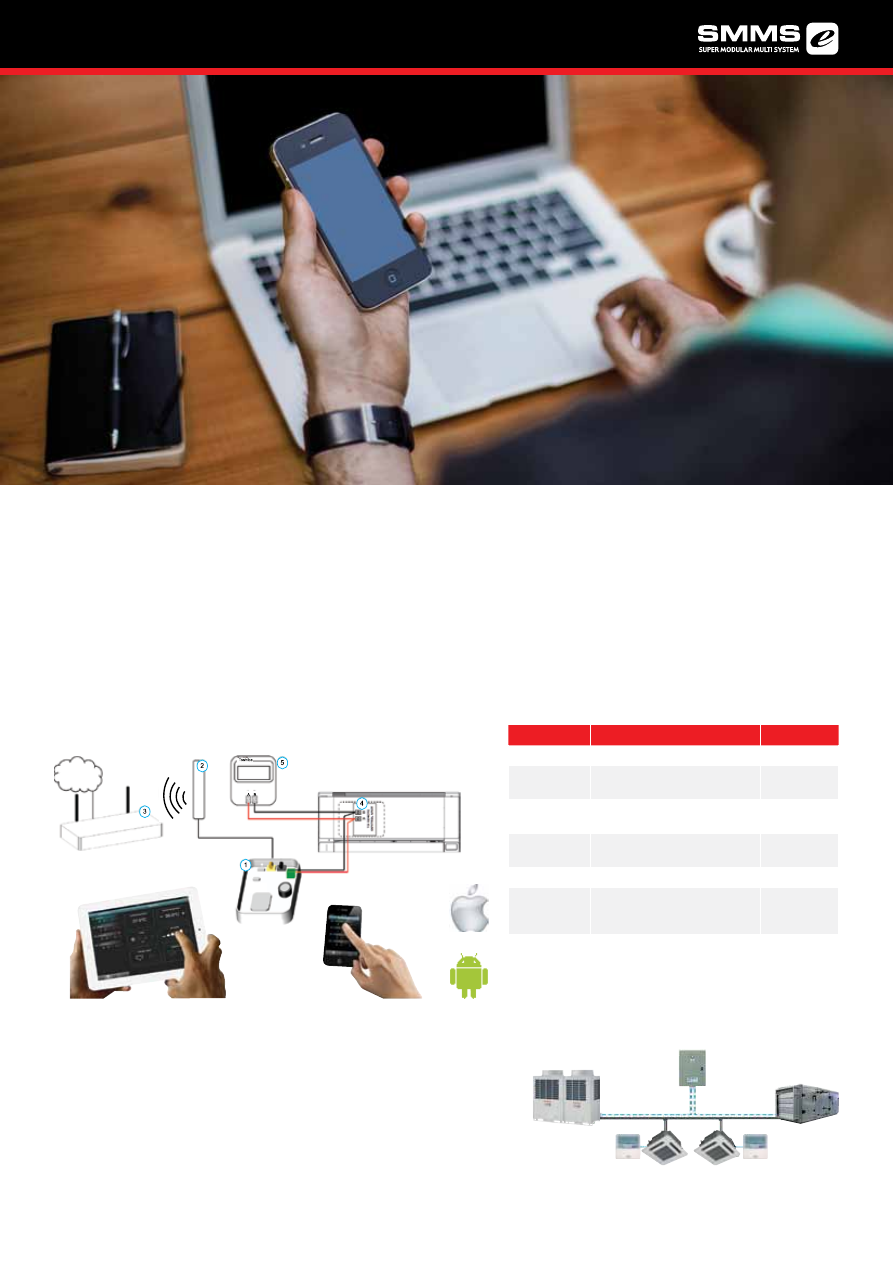

Приложение для смартфонов
To-RC-WiFi-1

• Пользователь может удаленно управлять системой кондиционирования Toshiba, используя разнообразные мобильные

устройства: смартфоны, планшеты, ноутбуки. Необходимо подключение к интернету.

• Wi-Fi адаптер подключается к клеммам A/B на внутреннем блоке, предназначенным для подключения проводного

пульта управления.

• Внутренние блоки полупромышленных и VRF систем можно подключать двумя способами:

1) индивидуальное управление. 1:1. Для каждого внутреннего блока требуется свой адаптер.

2) групповое управление (до 8 внутренних блоков в группе).
• Возможно управление группой до 8 внутренних блоков

функции

настройки

дисплей

Вкл./Выкл.

Режим

Авто, обогрев, охлаждение,

осушение, Вентиляция

заданное

значение

18 - 29 °С

Скорость

вентилятора

Авто, Низкая, Средняя,

Высокая

жалюзи

Swing, Фиксация

Код неис

правности

Сброс

шестнадца

теричные

коды

Интернет

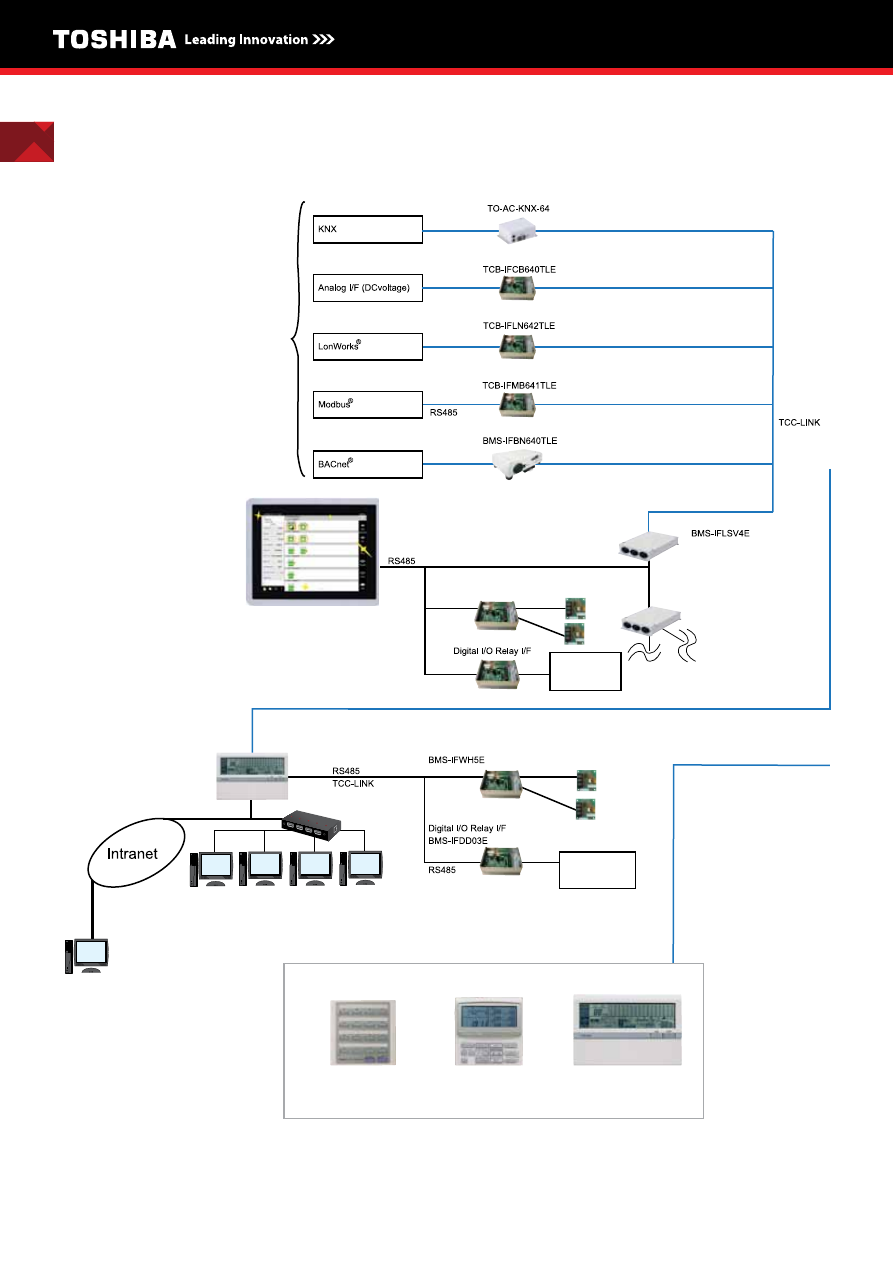

дополнительные устройства для секции обработки воздуха и систем
вентиляции сторонних производителей

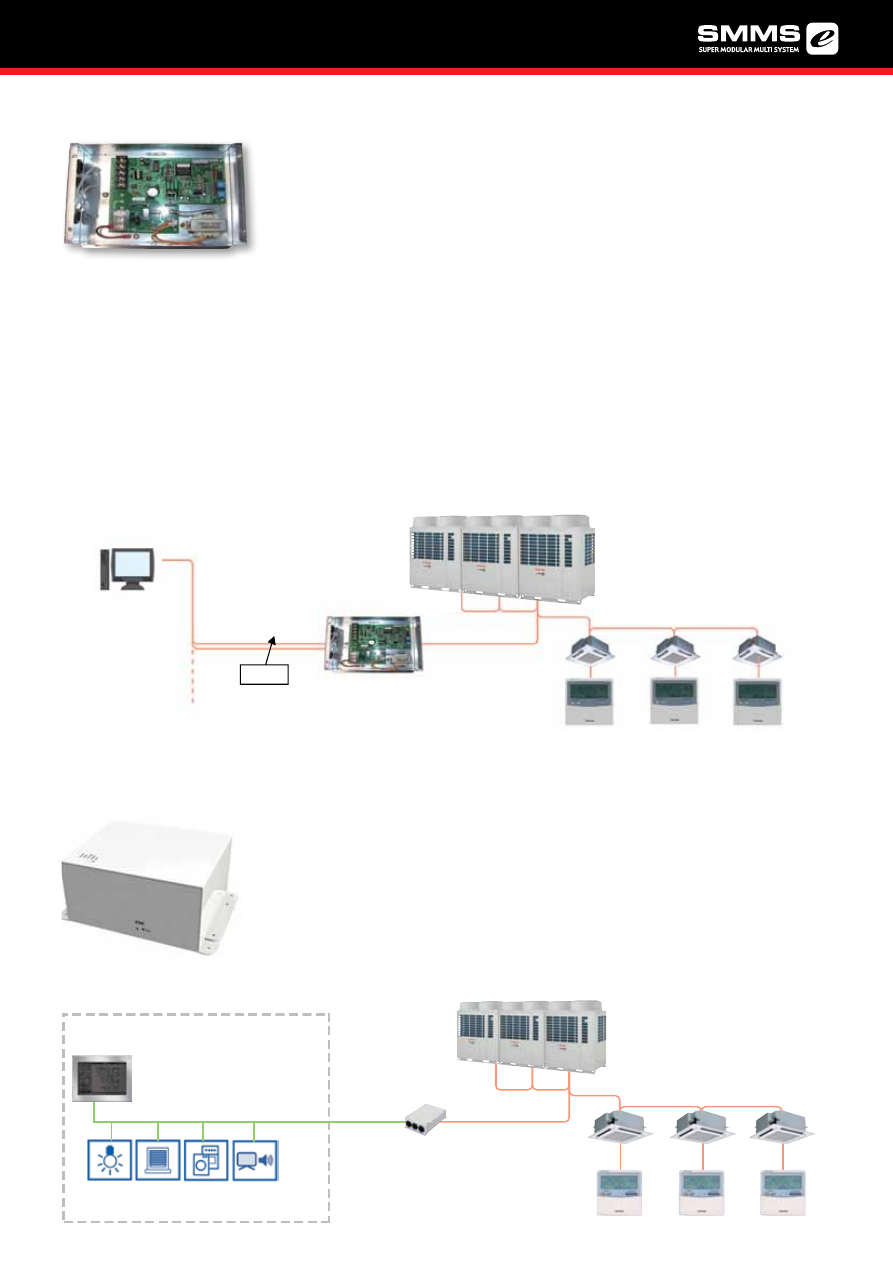

Комплект DX предназначен для подключения секции обработки воз

духа стороннего производителя к VRF-системе Toshiba, в том числе к

новой системе SMMS-e. В состав комплекта входят расширительные

вентили и контроллер MM-DXC010.
интерфейс 0-10V DX (RBC-DXC031) - новейшая разработка Toshiba

для системы SMMS-e. Данное устройство дает возможность подключе

ния к системе управления инженерным оборудованием здания (BMS).

Примечание:Возможнанесовместимостьприложениядля

смартфоновссистемами,вкоторыхработаютпультыRBC-

AMS51/54E-EN.Заболееподробнойинформациейобратитеськ

региональномупредставителюпроизводителя.

интерфейс LonWork® LN
TCb-iFLN642TLE

• интерфейс Toshiba Lonworks на 100% совместим с авто

матической системой управления LonMark и разработан

специально, чтобы подключать VRF к Lonworks.

• интерфейс подключается непосредственно к основной

шине TCC-Link и может соединяться с внутренними или

наружными блоками системы Toshiba С другой стороны,

интерфейс подключается к автоматической системе управ

ления Lonworks, обеспечивая передачу 28 управляющих

основная шина

интерфейс LN

TCB-IFLN642TLE

Компьютер

сетевых переменных и получение информации о рабочем

режиме системы кондиционирования.

• К одной сети TCC-Link могут быть подключены несколь

ко интерфейсов Toshiba Lonworks. Адресация интерфей

сов несложна и выполняется с помощью переключателей

на корпусе интерфейса. Это особенно удобно в зданиях

с несколькими этажами и владельцами: для каждого этажа

или зоны используется отдельный интерфейс.

интерфейс Toshiba BMS-IFBN640TLE может быть подключен к системе цен

трального управления TCC-Link. он дает возможность контролировать работу

кондиционера с помощью автоматизированной системы управления зданием

(BMS) BACnet.
• Возможность подключения до 64 внутренних и 16 наружных блоков

к одному интерфейсу.

• Для подключения DI/SDI к системе BACnet требуется адаптор

TCB-PCNT30TLE2.

интерфейс
bMs-iFbN640TLE

Сеть TCC-Link

* Адаптор TCC-Link для
подключения к системе
внутренних блоков
полупромышленных
кондиционеров Toshiba
Digital/Super Digital

TCB-PCNT30TLE2*

Система

BACnet

Интерфейс KNX®

TO-AC-KNX-64

Панель управления KNX

Сеть KNX

KNX интерфейс

Основная шина

O-AC-KNX-64

Освещение Жалюзи

Электро-

приборы

Аудио

и видео

• интерфейс KNX® позволяет управлять системой

SMMS-e как устройством KNX®, включенным в состав

систем автоматизации здания.

• Возможность подключения до 64 блоков.

• обеспечивает выполнение следующих функций:

- Включение/выключение.

- Режимы: охлаждение/обогрев/вентиляция.

- Настройка температуры.

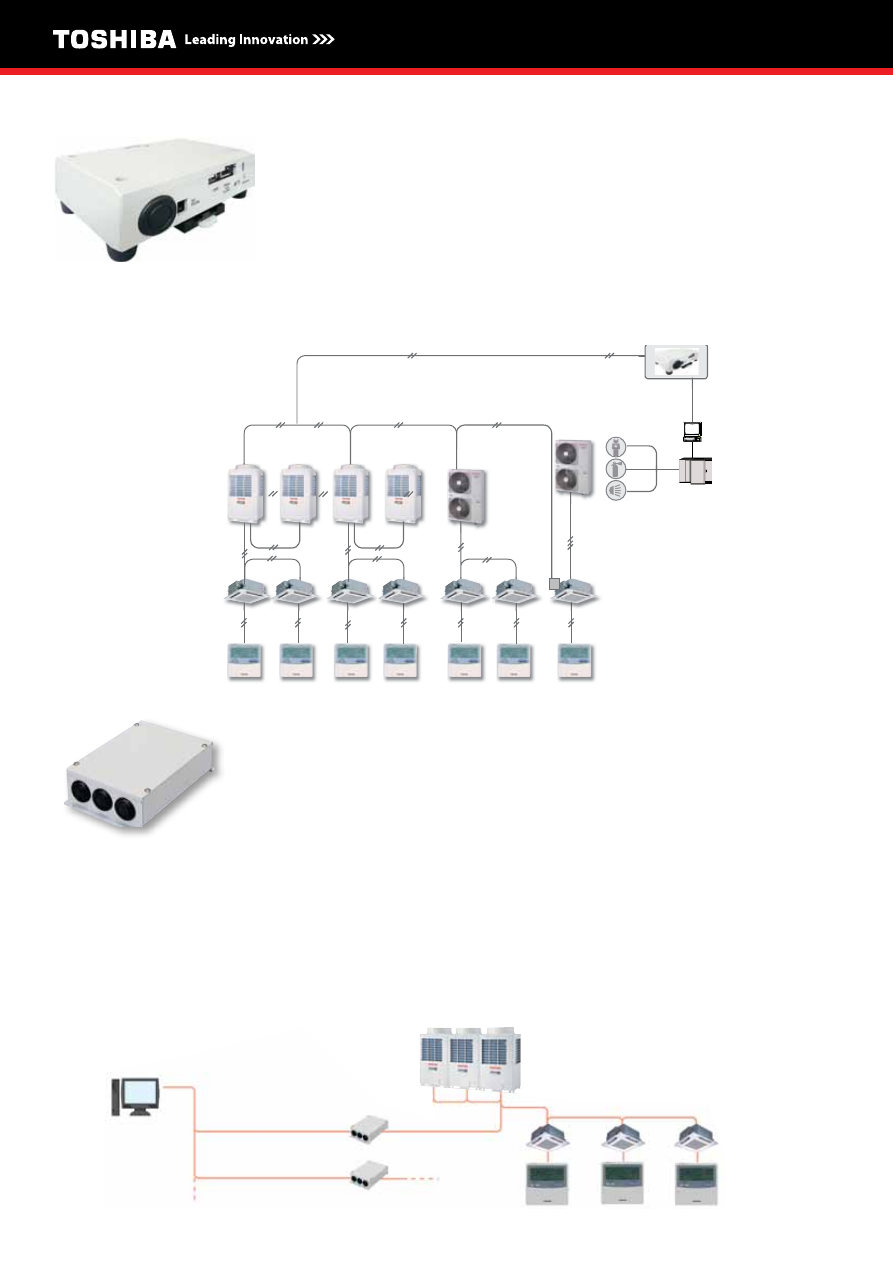

• интерфейс Modbus® позволяет интегрировать мульти

зональную систему кондиционирования Toshiba в систе

му управления (BMS) Modbus.

• интерфейс подключается непосредственно к основной

шине TCC-Link и может соединяться с внутренними

или наружными блоками системы Toshiba, в зависимости

от предпочтений владельца.

• интерфейс использует протокол Modbus RTU, основан

ный на последовательном протоколе RS-485, для связи

с каким-либо управляющим устройством Modbus.

• Управляющее устройство Modbus, в свою очередь,

Компьютер

RS-485

до 64 внутренних блоков

интерфейс Modbus®

TCB-IFMB641TLE

основная шина

интерфейс Modbus®
TCb-iFMb641TLE

подключается к системе управления инженерным обо

рудованием здания (BMS) и позволяет контролировать

работу всех подсоединенных кондиционеров Toshiba.

• К одной сети TCC-Link могут быть подключены несколь

ко интерфейсов Toshiba Modbus, а их адресация

выполняется спомощью переключателей.

• Это особенно удобно в зданиях с несколькими этажами

и владельцами: для каждого этажа или зоны используется

отдельный интерфейс.

• Удобная интеграция с BMS других производителей благо

даря новой карте сетевой адресации.

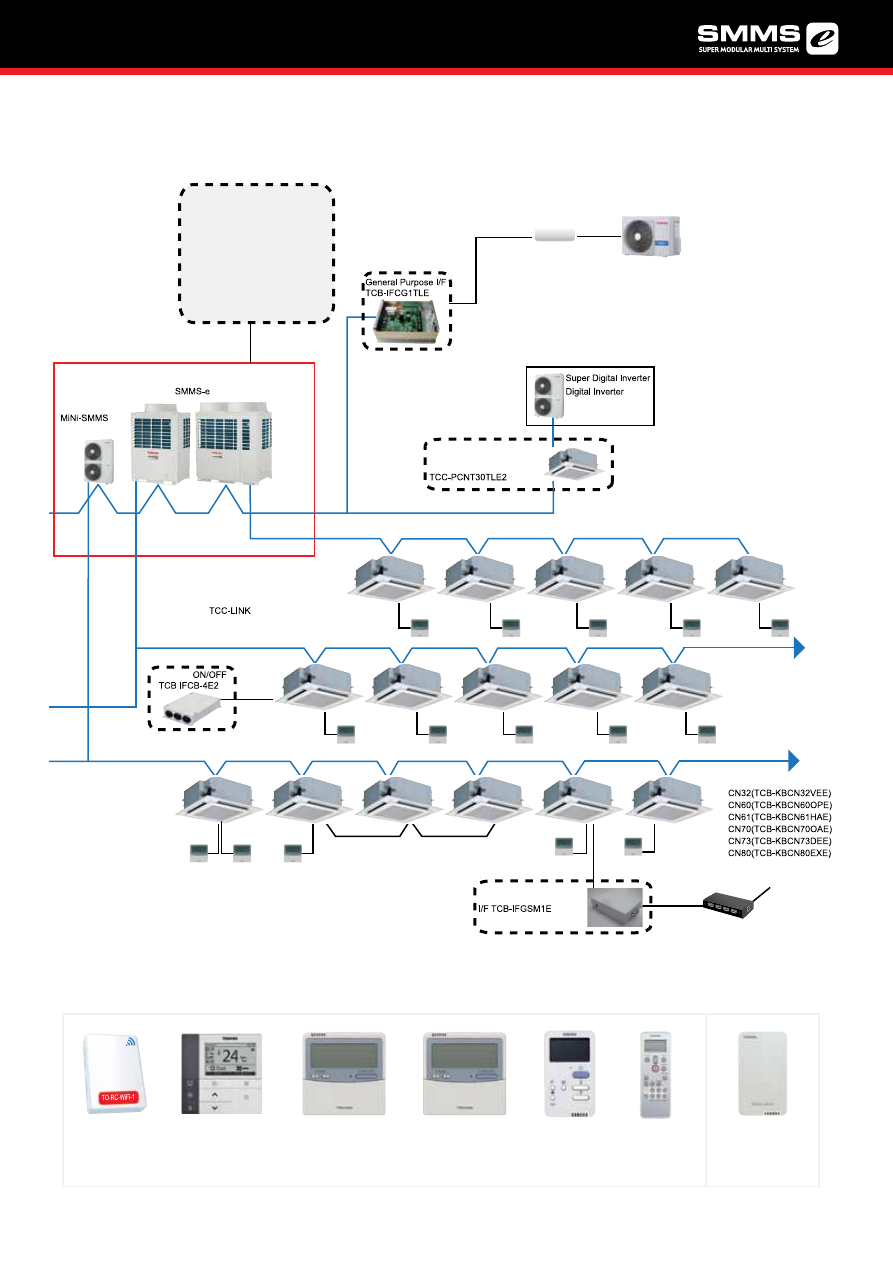

Smart Manager

BMS-SM1281ETLE

Сенсорный контроллер

Touch Screen

BMS-CT5121E

измеритель

мощности

устройство

ввода данных

измеритель

мощности

Открытая

Сеть

Центральный выключатель

TCB-CC163TLE2

Недельный таймер

TCB-EXS21TLE

Пульт центрального

управления

BMS-CM1280TLE

устройство

ввода данных

Реле контроля

энергии I/F

системы управления

1. LonWorks

: зарегистрированная торговая марка корпорации Echelon.

2.BACnet

: ANSI / ASHRAE 135-1995, протокол передачи данных для автоматизации зданий и управления сетью.

3.Modbus

: зарегистрированная торговая марка компании Schneider E.

4. KNX

: зарегистрированная торговая марка knx.org

модем GSM

GSM Пульт управления

главный

пульт

второстепенный

пульт

Бытовые кондиционеры

телефон

кабели для соединения

Интерфейс

для управления

со смартфона

TO-RC-WiFi-1

Lite-Vision plus

Проводной ДУ

RBC-AMS54E-EN

Пульт ДУ с недельным

таймером

RBC-AMS41E

Проводное управление/ беспроводное управление

Проводной пульт

RBC-AMT32(31)E

Упрощенный

проводной пульт

RBC-AS41E

Упрощенный

проводной пульт

RBC-AS41E

Беспроводной

пульт

WH-L11SE

Дистанционный датчик
температуры

TCB-TC41LE

Подключение 1:1

по интерфейсу TCC-Link

Плата ограничения пиковой

нагрузки

TCB-PCDM2E

Плата внешнего главного

переключателя

TCB-PCMO2E

Плата вывода сигналов

о неисправностях, о работе

компрессоров и системы

TCB-PCIN4E

осоБенности

• Трехтрубные VRF-систем с рекуперацией SHRM-e

имеют производительность от 8 до 54 НР, они поз

воляют одновременно охлаждать одни помещения

и обогревать другие.

• Экономия до 50% электроэнергии за счет рекуперации

тепла.

• Наружные блоки с двумя двухроторными инверторны

ми компрессорами.

ПреимУЩества

• Сезонная энергоэффективность ESEER свыше 7,10

для всех типоразмеров наружных блоков.

• Температурный диапазон расширен, у SHRM-e он

составляет от -25 до +46 °С.

• Максимальная длина трассы увеличена с 500 до

1000 м (при производительности 34НР и выше).

• Точность инверторного управления повышена:

частота вращения компрессоров теперь регулиру

ется с точностью до 0,1 гц.

VRF-система с рекуперацией тепла SHRM-e включает в себя наружные блоки с двумя инверторными компрессорами, особен

но эффективными при частичной загрузке.
инверторное управление каждым компрессором гарантирует, что в каждом помещении будет точно поддерживаться желае

мая температура, независимо от типа внутренних блоков и длины трассы. Прецизионное векторное управление поддерживает

идеально синусоидальный ток и значительно повышает эффективность системы.
В системе Toshiba полностью отсутствуют компрессоры без инверторного управления. Унификация компрессоров позволяет

любому блоку многоблочной системы быть «основным», обеспечивает равную наработку моточасов каждым компрессором и

эксплуатацию системы даже при выходе из строя одного из компрессоров.

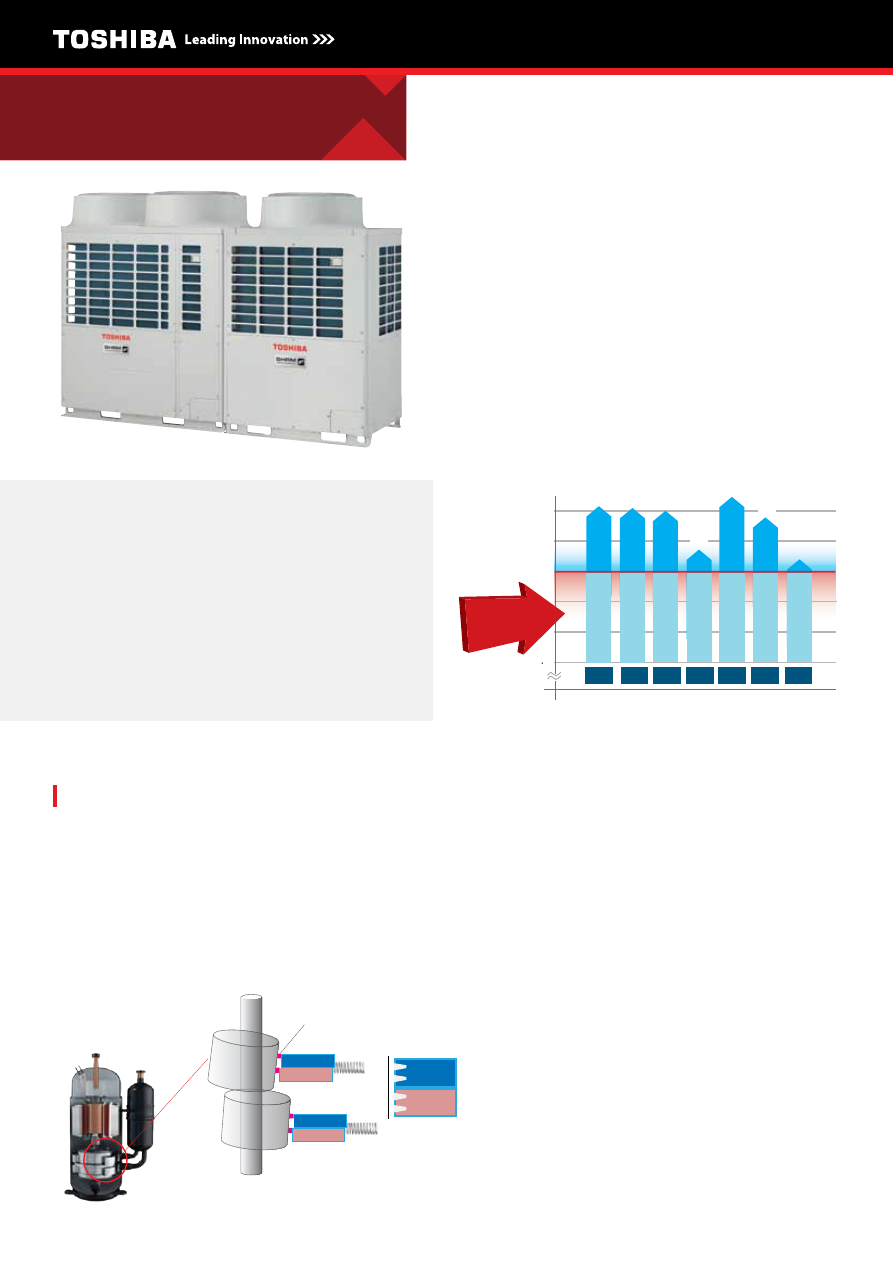

Улучшена конструкция компрессора

shRM-e

наружные блоки

MMY-MaP***6FT8P-E

8.0

7.5

8,05

8HP

10HP 12HP 14HP 16HP 18HP

20HP

8,02

8,00

8,17

7,12

7.0

6.5

6.0

5.5

7,34

7,86

ESEER > 7,10

Трение

SHRM-e

Ротор

Вал

двухступ.

пластина

инновационная двухступенчатая разделительная

пластина плотнее прилегает к ротору. избыточное

трение и износ компонентов исключаются, поэтому

срок службы компрессора повысился.

Повышенная прочность разделительной пластины

с алмазоподобным покрытием уменьшает трение и

увеличивает тем самым надежность и эффективность

работы двигателя компрессора.

Внешний вид

Наименование

модели

использование (зависит от кода мощности

внутренних блоков)

Y-образный разветвитель

(тройник)

RBM-BY55FE до 6,4

RBM-BY105FE от 6,4 до 14,2

RBM-BY205FE от 14,2 до 25,2

RBM-BY305FE 25,2 и более

Коллекторы

RBM-HY1043FE Менее 14,2

(макс. 4 отвода)

RBM -HY2043FE от 14,2 до 25,2

(макс. 4 отвода)

RBM-HY1083FE Менее 14,2

(макс. 8 отводов)

RBM-HY2083FE от 14,2 до 25,2

(макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14FE Менее 26

RBM-BT24FE

26 и более

групповые распределители

потоков для трехтрубной VRF-

системы SHRM-e

RBM-Y1801F4PE Внутренние блоки от 1,7 до 18,0 кВт (4 выхода)

RBM-Y1801F6PE Внутренние блоки от 1,7 до 18,0 кВт (6 выходов)

индивидуальные распределители

потоков для трехтрубной VRF-

системы SHRM-e

RBM-Y1123FE

Менее 11,2

RBM-Y1803FE

от 11,2 до 18,0

RBM-Y2803FE

18,0 и более

Номинальная холодопроизводительность SHRM-i может

составлять от 8НР до 54НР (22 – 151 кВт), причем еди

ная система может содержать до трех наружных и до 64

внутренних блоков.
Большой ассортимент внутренних блоков 16 различных

типов и 13 типоразмеров - кассетные, канальные, подпо

толочные, настенные, напольные - позволяет подобрать

систему практически для любых помещений.

В новой системе SHRM-e появилась возможность индиви

дуально управлять внутренними блоками, подключенными

к одному разветвителю. К каждому блоку подключается

пульт управления, позволяющий включить или отключить

блок, а также задать температуру в помещении.
групповой распределитель потоков (Multi port FS) допус

кает подключение до 10 внутренних блоков, управляемых

индивидуально, или до 8 блоков при групповом управлении.
В результате не только повышается комфорт пользова

телей, но и упрощается монтаж благодаря уменьшению

числа паяных соединений труб.

Широкий выБор Устройств

индивидУальное УПравление
внУтренними Блоками

оБорУдование для фреоновой трассы shRM-e

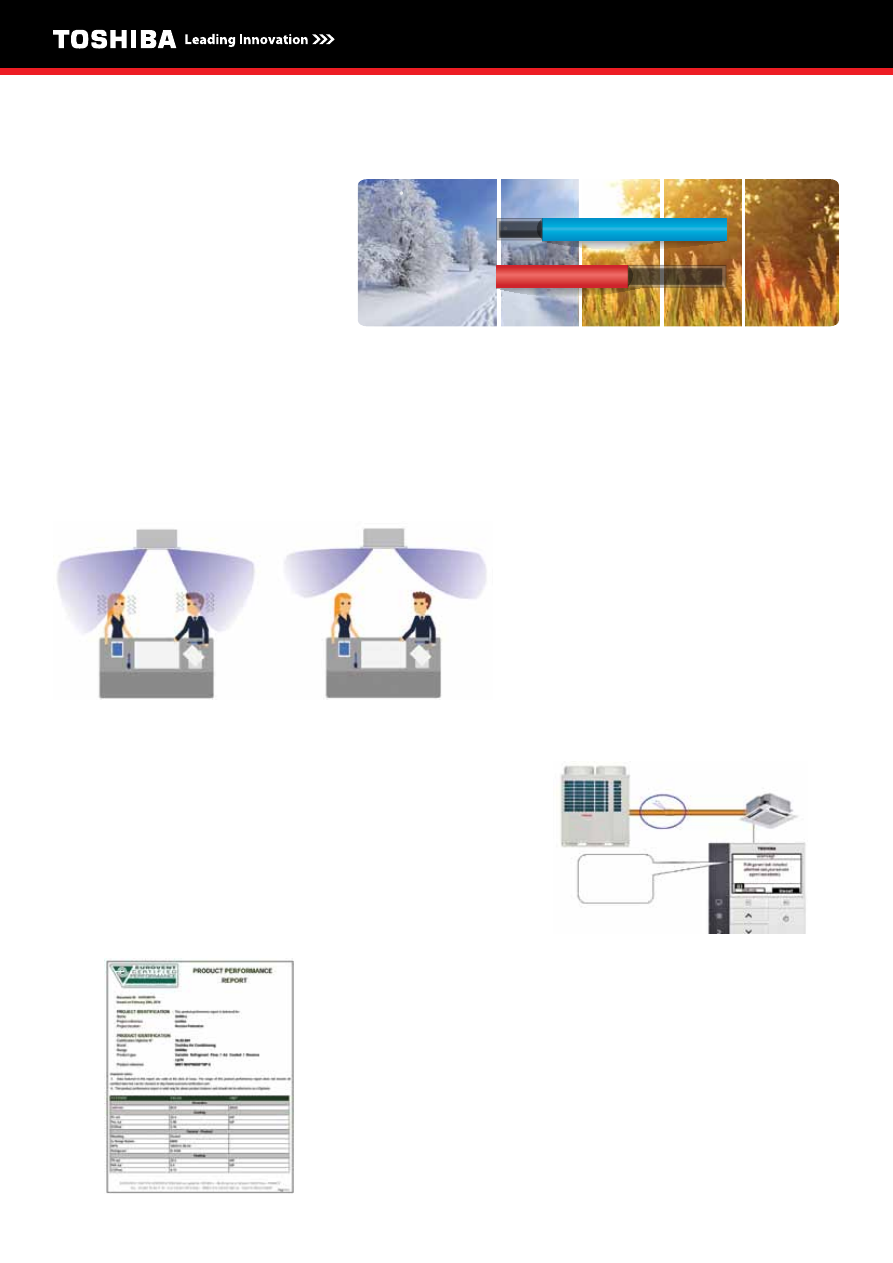

Благодаря новому компрессору SHRM-e

может работать в расширенном диапазоне

температур наружного воздуха в режиме

охлаждения и обогрева – от -25°C до 46°C.

-25

+25

+50 (º

С)

от -15 до +46 (ºС)

от -25 до +15 (ºС)

Примечание: при эквивалентной длине трассы 7,5 м

и перепаде высот 0 м. Не допускается длительная

эксплуатация системы при температуре ниже -20

диаПаЗон нарУжныХ
темПератУр от -25°C до +

46°C

режим комфортноГо оХлаждения

В новой системе кондиционирования Toshiba каждый пользователь может установить комфортные для него параметры

воздуха. интенсивность и направление воздушного потока регулируются с помощью индивидуального пульта управления.

Режим комфортного охлаждения позволяет избежать простуд и сквозняков:
• Сужается угол, под которым охлажденный воздух поступает в помещение.
• Можно выбрать, какие из воздушных заслонов открыть, а какие должны оставаться закрытыми.

Слева: стандартный режим эксплуатации кассетного блока.

Все воздушные заслонки открыты и поворачиваются на широ

кий угол в режиме Swing

Справа: режим комфортного охлаждения.

Воздушные заслонки поворачиваются на более узкий угол в

режиме Swing. Некоторые заслонки могут быть закрыты. Хо

лодный воздух не попадает на людей.

индикация УтеЧки ХладаГента

одна из функций SHRM-e - автоматическое обнаружение утечки хлад

агента и индикация предупреждения об утечке на пульте управления.
Пользователь системы кондиционирования имеет возможность

немедленно узнать о нарушении герметичности холодильного конту

ра и вызвать специалиста сервисной службы.
индикация утечки хладагента соответствует европейскому стандарту

безопасности F-GAS.

Утечка R410A

индикация

на дисплее

пульта

сертификат EURoVENT

VRF-системы Toshiba сертифицированы Eurovent. Сертификат подтверждает
технические характеристики кондиционера, в том числе энергетическую
эффективность.
ЕВРОВЕНТ - авторитетная европейская ассоциация производителей
климатической техники. Она проводит добровольную независимую
сертификацию систем кондиционирования и вентиляции воздуха.
Сертификаты на оборудование Toshiba можно найти на официальном
сайте Ассоциации http://www.eurovent-certification.com.

технические характеристики наружных блоков shRM-e

Производительность л.с.

8HP

10hP

12HP

14HP

Модель

Тепловой насос

(ММY-)

MAP0806FT8P-E

MAP1006FT8P

MAP1206FT8P

MAP1406FT8P

Тип наружного блока

инверторный

Холодопроизводительность*

22,4

28,0

33,5

40,0

Теплопроизводительность*

25,0

31,5

37,5

45,0

Питание**

3 фазы (4-жильный) – 50 гц – 400В (380-415 В)

Электрические

характеристики

охлажд.

Потребляемая мощность

кВт

5.95

7.96

9.75

12.70

EER

3.76

3.51

3.43

3.14

обогрев

Потребляемая мощность

кВт

5.40

7.05

8.70

10.50

COP

4.14

3.97

3.85

3.80

габаритные размеры (высота х ширина х глубина)

мм

1830 x 990 x 780

1830 x 1210 x 780

Масса блока

Тепловой насос

263

316

Компрессор

Мощность двигателя

кВт

2,3 х 2

3,1 х 2

3,9 х 2

4,8 х 2

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

9700

12200

Фреоновая

трасса

Диаметр

магистр.

трубы

газовая линия (всасывание)

мм

ø 22,2

ø 28,6

газовая линия (нагнетание)

мм

ø 19,1

ø 22,2

жидкостная линия

мм

ø 12,7

ø 15,9

Уравнительная линия

мм

ø 9,5

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

59/61

60/62

62/64

индивидуальные блоки

Производительность л.с.

22HP

24HP

26HP

28HP

Модель

Тепловой насос

(ММY-)

AP2216FT8P-E

AP2416FT8P-E

AP2616FT8P-E

AP2816FT8P-E

Тип наружного блока

инверторный

Модели блоков Тепловой насос

(ММY-MAP) 1206FT8P-E 1006FT8P-E 1406FT8P-E 1006FT8P-E 1406FT8P-E 1206FT8P-E 1406FT8P-E 1406FT8P-E

Холодопроизводительность*

61.5

68.0

73.5

80.0

Теплопроизводительность*

69.0

76.5

82.5

90.0

Питание**

3 фазы (4-жильный) – 50 гц – 400В (380-415 В)

Электрические

характеристики

охлажд.

Потребляемая мощность

кВт

17.71

20.66

22.45

25.40

EER

3.47

3.29

3.27

3.15

обогрев

Потребляемая мощность

кВт

15.75

17.55

19.20

21.00

COP

3.90

3.87

3.83

3.81

Масса блока

Тепловой насос

316

263

316

263

316

Компрессор

Мощность двигателя

кВт

3,9 х 2

3,1 х 2

4,8 х 2

3,1 х 2

4,8 х 2

3,9 х 2

4,8 х 2

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

12200

9700

12200

9700

12200

Фреоновая

трасса

Диаметр

магистр.

трубы

газовая линия (всасывание)

мм

ø 34,9

газовая линия (нагнетание)

мм

ø 28,6

жидкостная линия

мм

ø 19,1

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

63/65

64/66

64,5/66,5

65,5/67,5

Максимальное кол-во внутренних блоков в системе

Производительность л.с.

16HP

18HP

20hP

Модель

Тепловой насос

(ММY-)

MAP1606FT8P

MAP1806FT8P

MAP2006FT8P

Тип наружного блока

инверторный

Холодопроизводительность*

45,0

50,4

56,0

Теплопроизводительность*

50,0

56,5

58,0

Питание**

3 фазы (4-жильный) – 50 гц – 400В (380-415 В)

Электрические

характеристики

охлажд.

Потребляемая мощность

кВт

13.90

16.00

18.60

EER

3.23

3.15

3.01

обогрев

Потребляемая мощность

кВт

12.20

13.70

15.90

COP

3.68

3.67

3.52

габаритные размеры (высота х ширина х глубина)

мм

1830 x 1600 x 780

Масса блока

Тепловой насос

377

Компрессор

Мощность двигателя

кВт

5,8 х 2

6,5 х 2

7,6 х 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

17300

17900

Фреоновая

трасса

Диаметр

магистр.

трубы

газовая линия (всасывание)

мм

ø 28,6

газовая линия (нагнетание)

мм

ø 22,2

жидкостная линия

мм

ø 19,1

Уравнительная линия

мм

ø 9,5

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

61/62

индивидуальные блоки

комбинации блоков

комбинации блоков

Производительность л.с.

30hP

32HP

34HP

Модель

Тепловой насос

(ММY-)

AP3016FT8P-E

AP3216FT8P-E

AP3416FT8P-E

Тип наружного блока

инверторный

Модели блоков Тепловой насос

(ММY-MAP)

1606FT8P-E

1406FT8P-E

1806FT8P-E

1406FT8P-E

1806FT8P-E

1606FT8P-E

Холодопроизводительность*

85,9

90,4

95,4

Теплопроизводительность*

95,0

101,5

106,5

Питание**

3 фазы (4-жильный) – 50 гц – 400В (380-415 В)

Электрические

характеристики

охлажд.

Потребляемая мощность

кВт

26.60

27.80

29.90

EER

3.20

3.25

3.19

обогрев

Потребляемая мощность

кВт

22.70

24.40

25.90

COP

3.74

3.70

3.68

Масса блока

Тепловой насос

377

316

377

316

377

Компрессор

Мощность двигателя

кВт

5,8 x 2

4,8 x 2

6,5 x 2

4,8 x 2

6,5 x 2

5,8 x 2

Вентилятор

Мощность двигателя

кВт

2,0

1,0

2,0

1,0

2,0

Расход воздуха

/ч

17300

12200

17300

12200

17300

Фреоновая

трасса

Диаметр

магистр.

трубы

газовая линия (всасывание)

мм

ø 34,9

газовая линия (нагнетание)

мм

ø 28,6

жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

65/66,5

64,5/65,5

Производительность л.с.

36HP

38HP

40hP

Модель

Тепловой насос

(ММY-)

AP3616FT8P-E

AP3816FT8P-E

AP4016FT8P-E

Тип наружного блока

инверторный

Модели блоков Тепловой насос

(ММY-MAP)

1806FT8P-E

2006FT8P-E

1806FT8P-E

2006FT8P-E

Холодопроизводительность*

100,8

106,4

112,0

Теплопроизводительность*

113,0

114,5

116,0

Питание**

3 фазы (4-жильный) – 50 гц – 400В (380-415 В)

Электрические

характеристики

охлажд.

Потребляемая мощность

кВт

32.00

34.60

37,20

EER

3.15

3.08

3.01

обогрев

Потребляемая мощность

кВт

27.40

29.60

31.80

COP

3.68

3.59

3.52

Масса блока

Тепловой насос

377

Компрессор

Мощность двигателя

кВт

6,5 x 2

7,6 x 2

6,5 x 2

7,6 x 2

Вентилятор

Мощность двигателя

кВт

2,0

Расход воздуха

/ч

17300

17900

17300

17900

Фреоновая

трасса

Диаметр

магистр.

трубы

газовая линия (всасывание)

мм

ø 41,3

газовая линия (нагнетание)

мм

ø 34,9

жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

64,5/65,5

комбинации блоков

Производительность л.с.

42HP

44HP

46HP

Модель

Тепловой насос

(ММY-)

AP4216FT8P-E

AP4416FT8P-E

AP4616FT8P-E

Тип наружного блока

инверторный

Модели блоков Тепловой насос

(ММY-MAP) 1406FT8P-E 1406FT8P-E 1406FT8P-E 1606FT8P-E 1406FT8P-E 1406FT8P-E 1606FT8P-E 1606FT8P-E 1406FT8P-E

Холодопроизводительность*

120,0

125,0

130,4

Теплопроизводительность*

135,0

140,0

146,5

Питание**

3 фазы (4-жильный) – 50 гц – 400В (380-415 В)

Электрические

характеристики

охлажд.

Потребляемая мощность

кВт

38,1

39,3

41,4

EER

3,15

3,18

3,15

обогрев

Потребляемая мощность

кВт

31,5

33,2

34,7

COP

3,81

3,77

3,76

Масса блока

Тепловой насос

316

377

316

377

316

Компрессор

Мощность двигателя

кВт

4,8 х 2

5,8 х 2

4,8 х 2

5,8 х 2

4,8 х 2

Вентилятор

Мощность двигателя

кВт

1,0

2,0

1,0

2,0

1,0

Расход воздуха

/ч

12200

17300

12200

17300

12200

Фреоновая

трасса

Диаметр

магистр.

трубы

газовая линия (всасывание)

мм

ø 41,3

газовая линия (нагнетание)

мм

ø 34,9

жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

67 / 69

66,5/68,5

содержание .. 9 10 11 12 ..
