Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 10

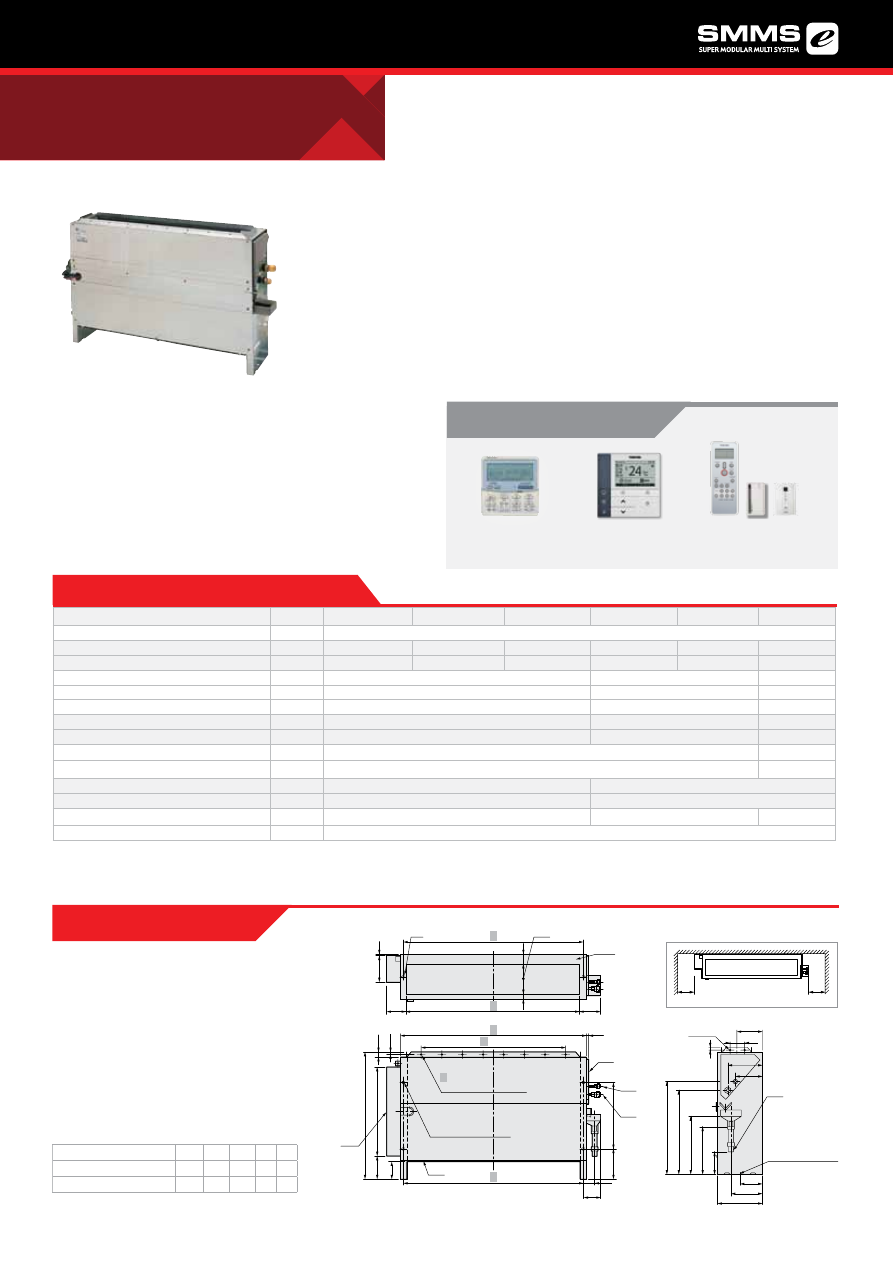

консольные

бескорпусные блоки

MML-aP***4bh-E

раЗмеры

внутренний блок

MML-

aP0074bh-E

aP0094bh-E

aP0124bh-E

aP0154bh-E

aP0184bh-E

aP0244bh-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,056

0,090

0,095

Рабочий ток

0,25

0,45

0,46

Пусковой ток

0,6

0,8

1,0

Расход воздуха (макс/мин)

/ч

460/300

740/490

950/640

Расход воздуха (макс/мин)

л/с

127/83

205/136

263/177

Уровень звукового давления (макс/сред/мин)

дБ(А)

36/34/32

42/37/33

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

54/52/50

60/55/51

Размеры (Вхшхг)

мм

600 × 745 × 220

600 × 1045 × 220

Масса

кг

Диаметр трассы (газ - жидкость)

дюйм

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

TCB-AX21E2

TCB-AX32E2

осоБенности

• Консольный блок встраивается в стену под окном

и закрывается любыми декоративными панелями,

поэтому совершенно не нарушает интерьер поме

щения. Компактный и тонкий блок легко установить.

• Консольные блоки – отличный способ кондициони

рования офисов, где тепловая нагрузка значительно

меняется в течение суток.

ПреимУЩества

•   Компактная конструкция.
•   Высота всего 60 см, легко помещается под окном.
•   глубина блока 20 см, при установке у стены блок практи

чески не выступает наружу.

• Низкий уровнь шума - от 32 дБ(А).
• Передняя панель состоит из двух частей и легко сни

мается, обеспечивая доступ к блоку для обслуживания.

• Дренажный поддон удобно расположен в правой части

блока.

(C2)

(C3)

(D5)

100

145

402

315

140

436

397

274

224

104

129

600

220

155

110

170

123

135

D ×100

(C4)

(A1)

(D4)

(D2)

(D1)

≥150

(C1)

(D3)

(A1) Размер воздуховыпускного отверстия

(C1) отверстие для подключения дренажнйой

трубки

(C2) Подключение трассы (жидкостная линия)

(C3) Подключение трассы (газовая линия)

(C4) Размер воздуховыпускного отверстия

(D1) Электрический блок

(D2) Верхняя секция блока

(D3) Воздушный фильтр

(D4) Секция расширительного клапана

(D5) отверстие для напольного монтажа

(S) Пространство для установки и обслужи

вания

(размеры: мм)

модель

MML-aP0074bh-E - aP0124bh-E

610

580

550

MML-aP0154bh-E - aP0244bh-E

910

880

850

2−Ø4.7

2−12×18

4−Ø15

E −Ø4.7

(s)

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.

• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

• Номинальные условия:

Охлаждение:температурывпомещении27°CDB/19°CWB,температуранаулице35°C.Обогрев:температуравпомещении20°C,температуранаулице7°CDB/6°CWB.

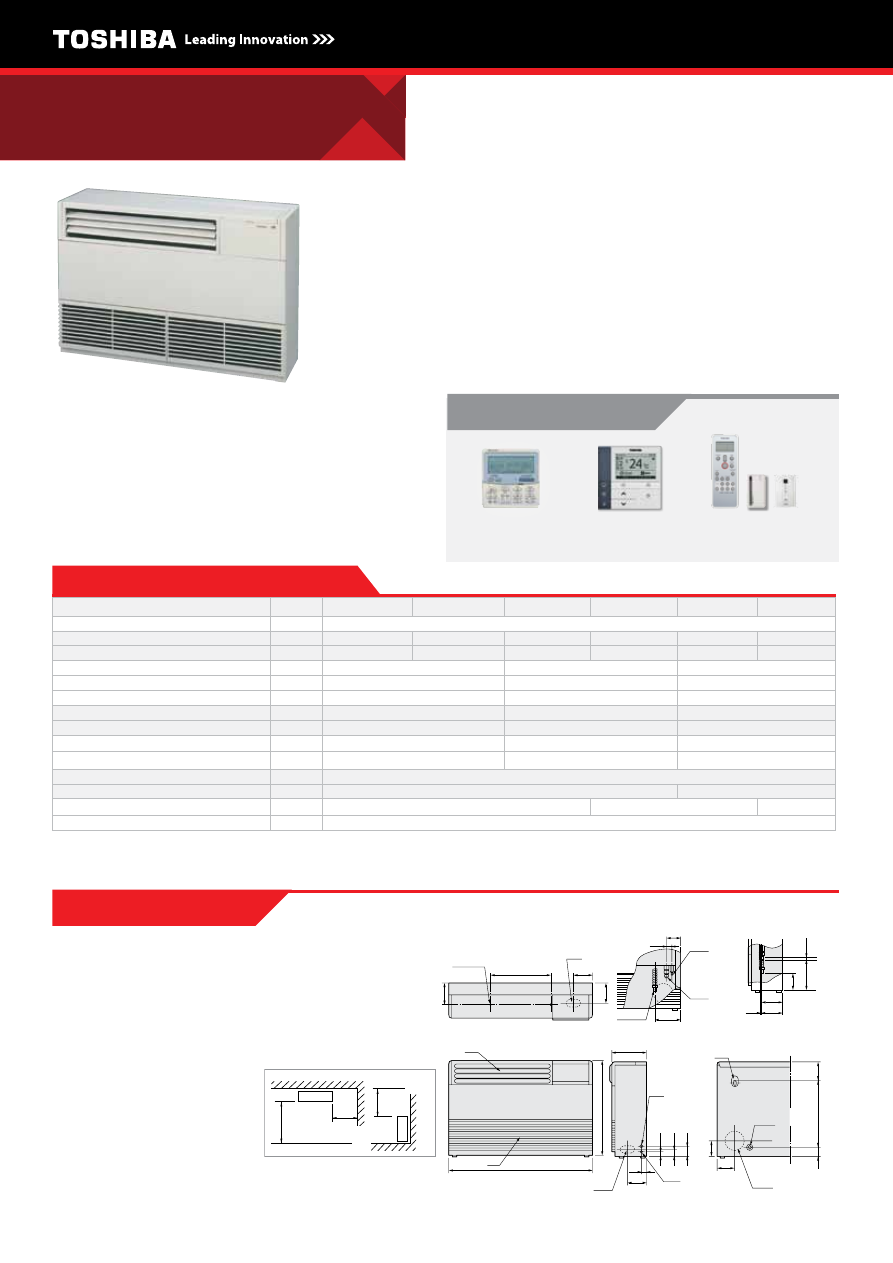

напольные

консольные блоки

MML-aP***4h1-E

раЗмеры

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

TCB-AX21E2

TCB-AX32E2

осоБенности

• Консольный блок в корпусе удобен для кондици

онирования небольших комнат без подвесных

потолков. его легко установить в процессе ре

монта помещений.

• Блоки этого типа идеально подходят для комфорт

ного обогрева, равномерно распределяя тепло

ПреимУЩества

• Трубы можно подключить к блоку с любой из 4 сторон:

сверху, сзади, слева или справа.

• Дренажную трубку также можно подключить 4 способами:

сверху, сзади, слева или справа.

• Положение воздухораспределительной решетки легко

изменить, чтобы воздух распределялся более комфортно.

• Большой выбор способов монтажа.
• Компактный блок размером 63×95×23 см занимает мало

места в помещении и легко монтируется.

177

(C5) (Ø20)

(C3)

(C4)

138

(D5)

(D3)

(D4)

(D5)

(D4)

130

162

106

400

120

150

130

C1) (2-Ø10)

(C2)

950

630

(D1)

(D2)

(C7)

230

130

(D7)

(C8)

(C9)

120

(C10)

(C6)

(C11)

430

133

≥1000

(D6)

(D8)

≥500

≥30

(размеры: мм)

(C1) отверстие для напольного

монтажа

(C2) Подключение трассы снизу

(съемная стенка 50x100)

(C3) Подключение фреоновой

трассы (жидкостная линия)

(C4) Подключение фреоновой

трассы (газовая линия)

(C5) отверстие для подключения

дренажной трубки

(C6) отверстие для настенного

монтажа (съемная стенка)

(C7) отверстие для силового кабеля

(съемная стенка Ø26)

(C8) Подключение трассы справа

и слева (съемная стенка 50x100)

(C9) заземляющий винт (М6)

(C10) отверстие для фреоновой

трассы (съемная стенка Ø130)

(C11) Прорезь для настенного

монтажа

(D1) Воздуховыпускное отверстие

схема подключения

труб

(D2) Вход воздуха

(D3) Дренаж

(D4) жидкость

(D5) газ

(D6) Стена

(D7) Слева - 100

(D8) Передняя панель
(S) Пространство для установ

ки и обслуживания

(s)

внутренний блок

MML-

aP0074h1-E

aP0094h1-E

aP0124h1-E

aP0154h1-E

aP0184h1-E

aP0244h1-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,056

0,092

0,102

Рабочий ток

0,26

0,43

0,47

Пусковой ток

0,6

0,8

1,1

Расход воздуха (макс/мин)

/ч

480/360

900/650

1080/780

Расход воздуха (макс/мин)

л/с

133/100

250/180

299/216

Уровень звукового давления (макс/сред/мин)

дБ(А)

39/37/35

45/41/38

49/44/39

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

54/52/50

60/56/53

64/59/54

Размеры (Вхшхг)

мм

630 × 950 × 230

Масса

кг

Диаметр трассы (газ - жидкость)

дюйм

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

• Номинальные условия:

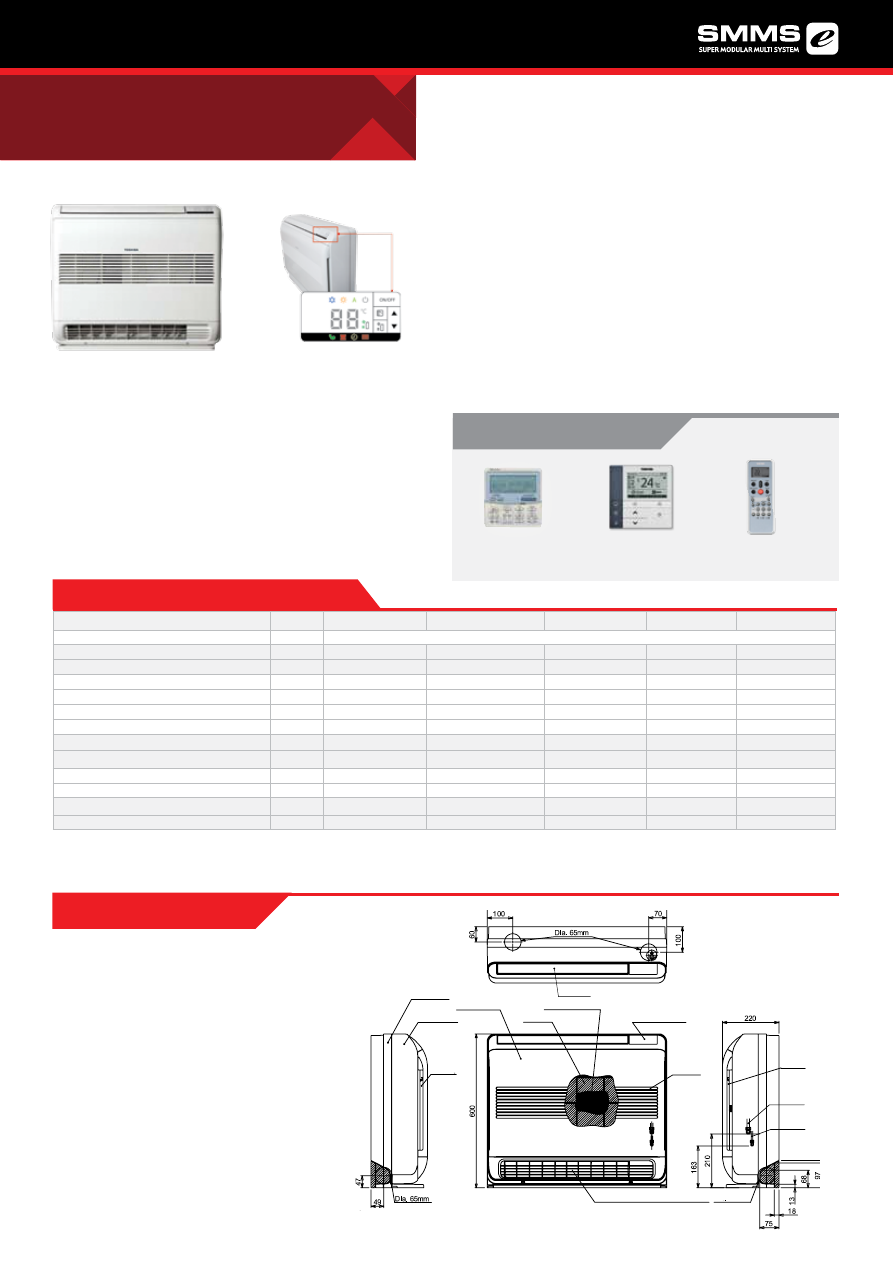

консольные

двухпоточные блоки

MML-aP***4Nh1-E

раЗмеры

внутренний блок

MML-

aP0074Nh1-E

aP0094Nh1-E

aP0124Nh1-E

aP0154Nh1-E

aP0184Nh1-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,021

0,025

0,034

0,052

Рабочий ток

0,20

0,23

0,29

0,42

Пусковой ток

0,26

0,30

0,38

0,55

Расход воздуха (макс/мин)

/ч

510/282

552/324

624/384

726/426

Уровень звукового давления (макс/сред/мин)

дБ(А)

38/26

40/29

43/31

47/34

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

53/41

55/44

58/46

62/49

Размеры (Вхшхг)

мм

600x700x220

Масса

кг

Диаметр трассы (газ - жидкость)

дюйм

3/8” - 1/4”

1/2” - 1/4”

Диаметр дренажа

мм

теХниЧеские Характеристики

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

В комплекте

осоБенности

• Консольный блок монтируется на пол или на стену возле

пола под окном. Два воздушных потока, выходящие из

верхней и нижней частей блока, обеспечивают комфорт

как в режиме охлаждения, так и обогрева.

• Уникальная разработка Toshiba – режим подогрева пола.

Теплый воздух подается из нижней части консольного

блока и равномерно распределяется по комнате.

ПреимУЩества

• Компактный блок высотой 60 см легко помещается под

окном. глубина всего 20 см, поэтому при установке у стены

блок практически не выступает наружу.

• Воздушный фильтр IAQ очищает помещение от пыли, не

приятных запахов, дыма, бактерий и вирусов.

• Комфортное и точное распределение воздуха: два регули

руемых потока, 5 скоростей вентилятора + автоматический

выбор скорости, качание заслонки (Swing)

• Встроенная панель управления с цветным экраном регулиру

емой яркости. Функция «защиты от детей».

(А) Вертикальная заслонка (подача воздуха сверху)

(Б) задняя стенка корпуса

(В) лицевая панель

(г) Вход воздуха

(Д) Воздухозаборная решетка

(е) Воздушный фильтр

(ж) Теплообменник

(и) Дисплей и панель управления

(К) Вход воздуха

(л) Воздушная заслонка (подача воздуха снизу)

(М) отверстие диаметром 65 мм

(Н) Вход воздуха

(П) Подключение трассы (газовая линия)

(Р) Подключение трассы (жидкостная линия)

(размеры: мм)

• Номинальные условия:

настенные блоки 3 серии

MMK-aP***3h1

осоБенности

• Настенный блок классического дизайна, элегант

ный и тонкий, подходит для любого помещения.

• Абсолютный комфорт: воздух равномерно рас

пределяется по всей комнате с помощью жалюзи,

поворачивающихся на угол 70°.

ПреимУЩества

•   Стильная гладкая лицевая панель лунно-белого цвета.
•   Удобный монтаж благодаря дополнительным патрубкам.
•   Подключение труб сверху, сзади или справа. Вы можете

выбрать самый удобный вариант.

• Беспроводный инфракрасный пульт управления входит

в комплект.

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

В комплекте

внутренний блок

MMK-

aP0073h1

aP0093h1

aP0123h1

aP0153h1

aP0183h1

aP0243h1

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,018

0,021

0,043

0,050

Рабочий ток

0,17

0,19

0,32

0,37

Пусковой ток

0,22

0,24

0,41

0,47

Расход воздуха (макс/мин)

/ч

570/390

600/390

840/540

1020/570

Расход воздуха (макс/мин)

л/с

158/108

166/108

233/150

283/158

Уровень звукового давления (макс/сред/мин)

дБ(А)

35/31/28

37/32/28

41/36/33

46/39/34

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

50/46/43

52/47/43

56/51/48

61/54/49

Размеры (Вхшхг)

мм

320 × 1050 ×

228

Масса

кг

Воздушный фильтр

Стандартный фильтр длительного использования (в комплекте)

Диаметр трассы (газ - жидкость)

дюйм

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

раЗмеры

(A1) Вход воздуха

(A3) Воздушный фильтр
(C1) Подключение фреоновой

трассы (газовая линия)

(C2) Подключение фреоновой

трассы (жидкостная линия)

(C3)   Дренажная трубка
(D1)   Съемная стенка
(S)   Пространство для установки

и обслуживания

** Для замены тангенциального

вентилятора

≥110

≥170

≥850

1050

132

568

200

150

72 78

228

320

73.5

(A3)

(A1)

(D1)

(C3)

(C2)

(размеры: мм)

(A1)

(0.5mm)

(s)

• Номинальные условия:

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

В комплекте

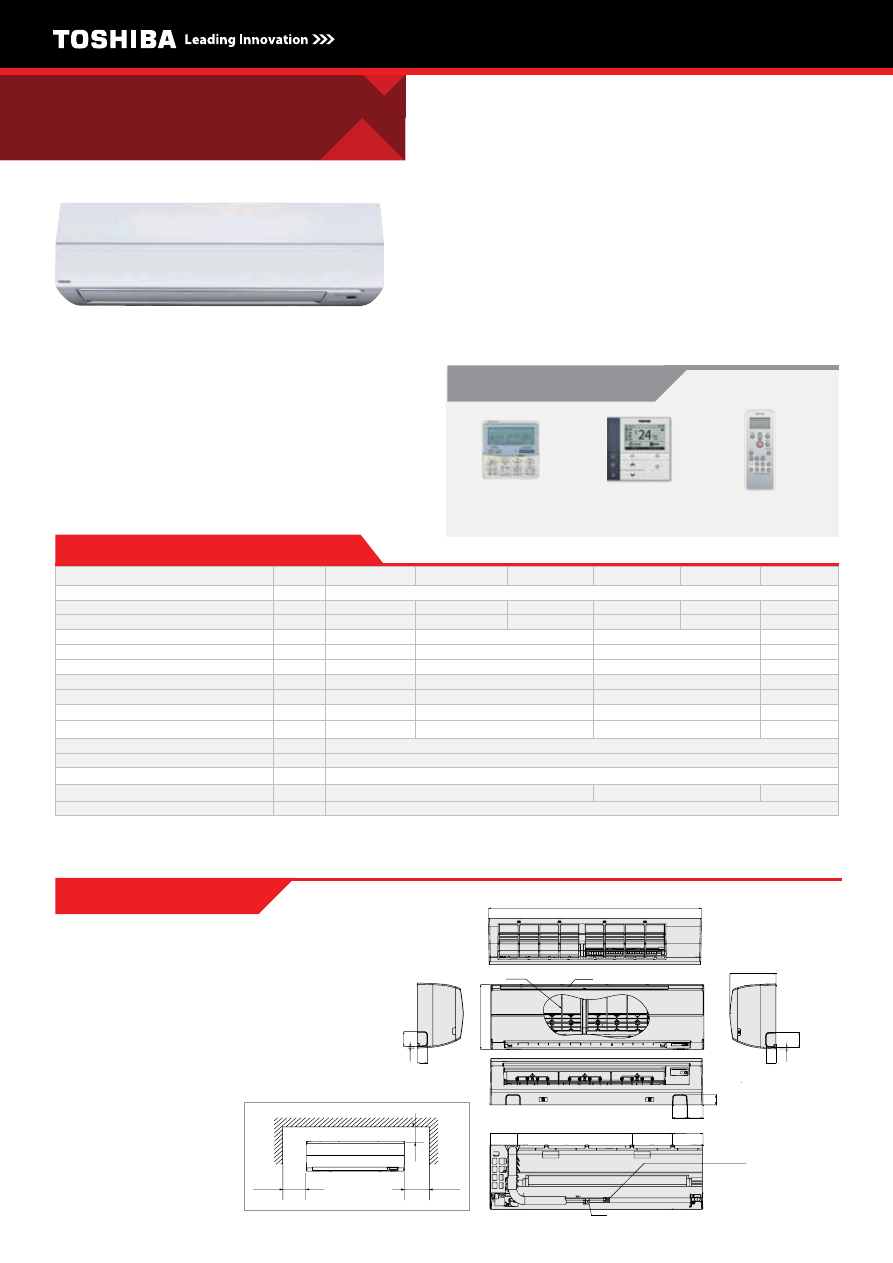

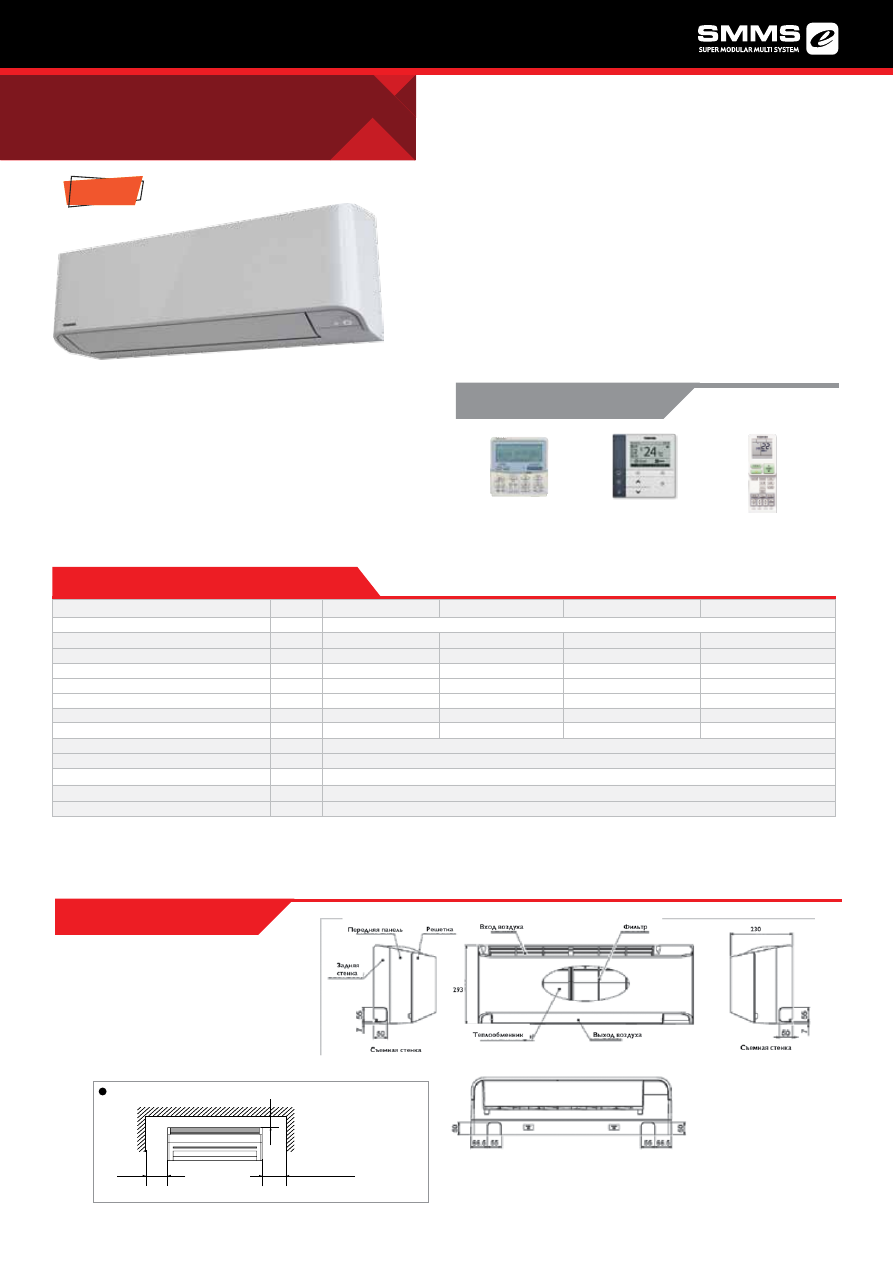

MMK-aP***7hP-E

осоБенности

• Стильный компактный настенный блок идеально вписы

вается в интерьер офиса, кафе или другого помещения

с современным интерьером

• исключительно легкий блок массой всего 11 кг – на

30% легче аналогов.

ПреимУЩества

• Воздушные фильтры (в комплекте) качественно очища

ют воздух в помещении.

• Режим автоматического управления жалюзи позволяет

оптимально распределять воздух по комнате

• Беспроводный инфракрасный пульт управления входит

в комплект.

• Для обслуживания необходимо всего 17 см свободного

пространства с каждой стороны от блока

настенные блоки 7 серии

внутренний блок

MMK-

aP0057hP-E

aP0077hP-E

aP0097hP-E

aP0127hP-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

1,7

2,2

2,8

3,6

Теплопроизводительность

кВт

1,9

2,5

3,2

4,0

Потребляемая мощность

кВт

0,013

0,015

0,016

0,017

Рабочий ток

0,14

0,15

0,16

0,197

Пусковой ток

0,19

0,20

0,21

0,22

Расход воздуха (макс/мин)

/ч

455/270

480/270

510/270

540/270

Уровень звукового давления (макс/сред/мин)

дБ(А)

33/31/29/27/25

35/33/30/28/25

36/34/31/28/25

37/35/32/28/25

Размеры (Вхшхг)

мм

293x798x230

Масса

кг

Воздушный фильтр

Стандартный фильтр длительного использования (в комплекте)

Диаметр трассы (газ - жидкость)

дюйм

3/8” - 1/4”

Диаметр дренажа

мм

теХниЧеские Характеристики

раЗмеры

• Номинальные условия:

НОВИНКА

Пространство для монтажа и обслуживания

208

275

790

Воздухозаборное

отверстие

Воздухораспределительное отверстие

208

275

Съемная

стенка

321

275

Выступ изолирующей пластины

Дренаж

54.5

208

54.5

Съемная

стенка

100 или более

170 или более

* 300 или более

170 или более

* (В случае подключения распределителя

потока, FS unit, в трехтрубной системе SHRM

Подключение

фреоновой трассы

(газовая линия)

Подключение

фреоновой трассы

(жидкостная линия)

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

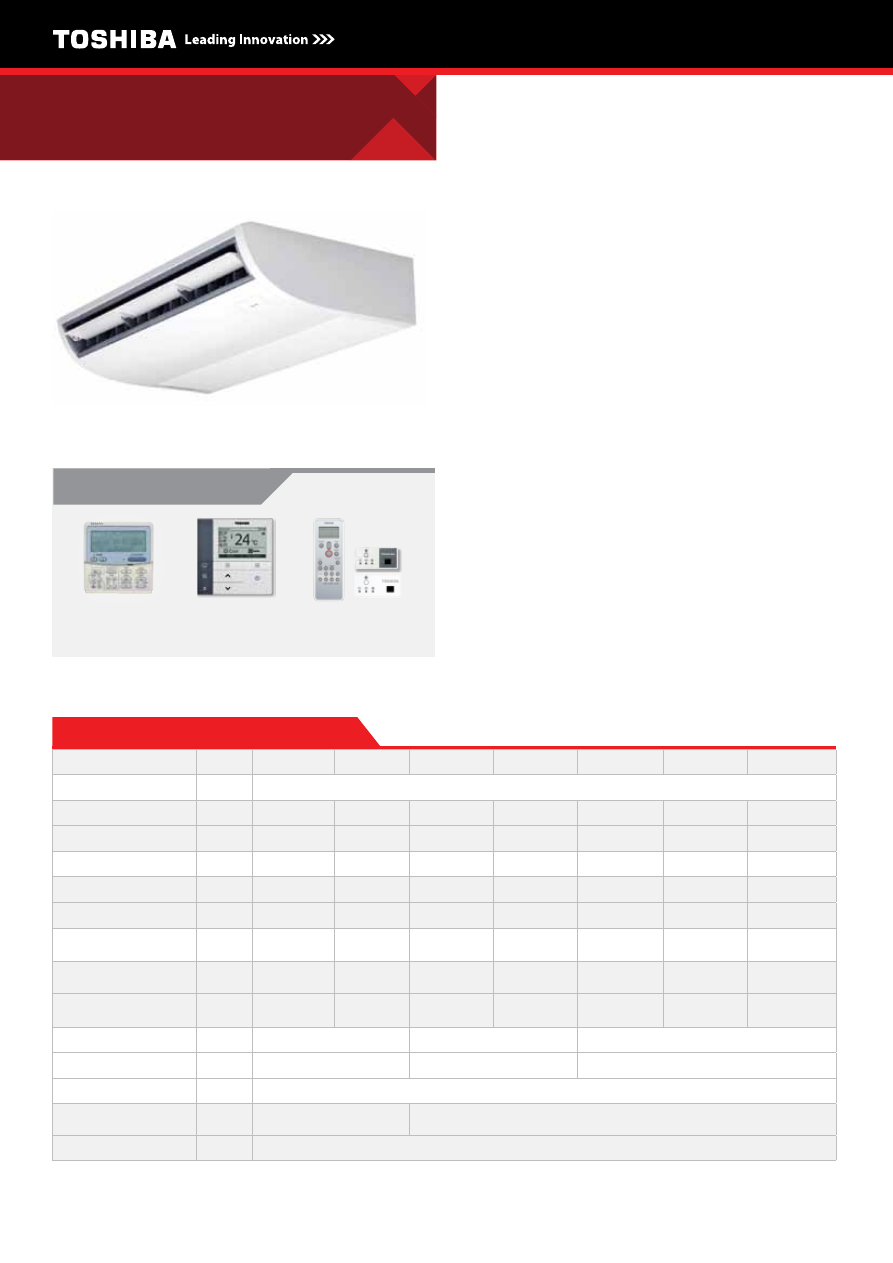

Потолочные блоки

MMC-aP***8hP-E

RBC-AX33CE

осоБенности

• Блок подвешивается под потолком, несложный

монтаж.

• Потолочный блок создает в комнате приятную ком

фортную атмосферу, быстро и равномерно охлаждает

или обогревает даже большое помещение.

• оптимальный выбор для помещений без подвесных

потолков.

• Подпотолочные блоки особенно удобны, если необ

ходимо кондиционировать не только строящееся,

а ремонтируемое здание.

ПреимУЩества

• Простая система крепления к потолку значительно

сократила длительность монтажа.

• идеальный выбор в случае низких потолков и отсутствия

подвесного потолка.

• Дренажная помпа (опция), высота подъема

конденсата до 600 мм.

• Точное управление воздушным потоком: жалюзи авто

матически устанавливаются в оптимальное положение

в зависимости от режима. В режиме SWING жалюзи

покачиваются, равномерно распределяя воздух по всем

уголкам комнаты.

• Подключение труб сверху, сзади или справа. Вы можете

выбрать самый удобный вариант.

• Два варианта подключения дренажа.

внутренний блок

MMс-

aP0158hP-E

aP0188hP-E

aP0248hP-E

aP0278hP-E

aP0368hP-E

aP0488hP-E

aP0568hP-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

4,5

5,6

7,1

8,0

11,2

14,0

16,0

Теплопроизводительность

кВт

5,0

6,3

8,0

9,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0.033

0.034

0.067

0.083

0.111

Рабочий ток

0.36

0.37

0.65

0.67

0.77

0.99

Пусковой ток

0.54

0.55

0.97

1.00

1.16

1.49

Расход воздуха

(макс/сред/мин)

/ч

840/690/540

960/720/540

1440/1020/750

1860/1350/1020

1860/1530/1200

2040/1650/1260

Уровень звукового

давления (макс/сред/мин)

дБ(А)

36/34/28

37/35/28

41/36/29

44/38/32

44/41/35

46/42/36

Уровень звуковой

мощности (макс/сред/мин)

дБ(А)

51/49/43

52/50/43

56/51/44

59/53/47

59/56/50

61/57/51

Размеры (Вхшхг)

мм

235

× 950 × 690

235

× 1269 × 690

235

× 1586 × 690

Масса

кг

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр трассы

(газ - жидкость)

дюйм

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

• Номинальные условия:

аксессУары

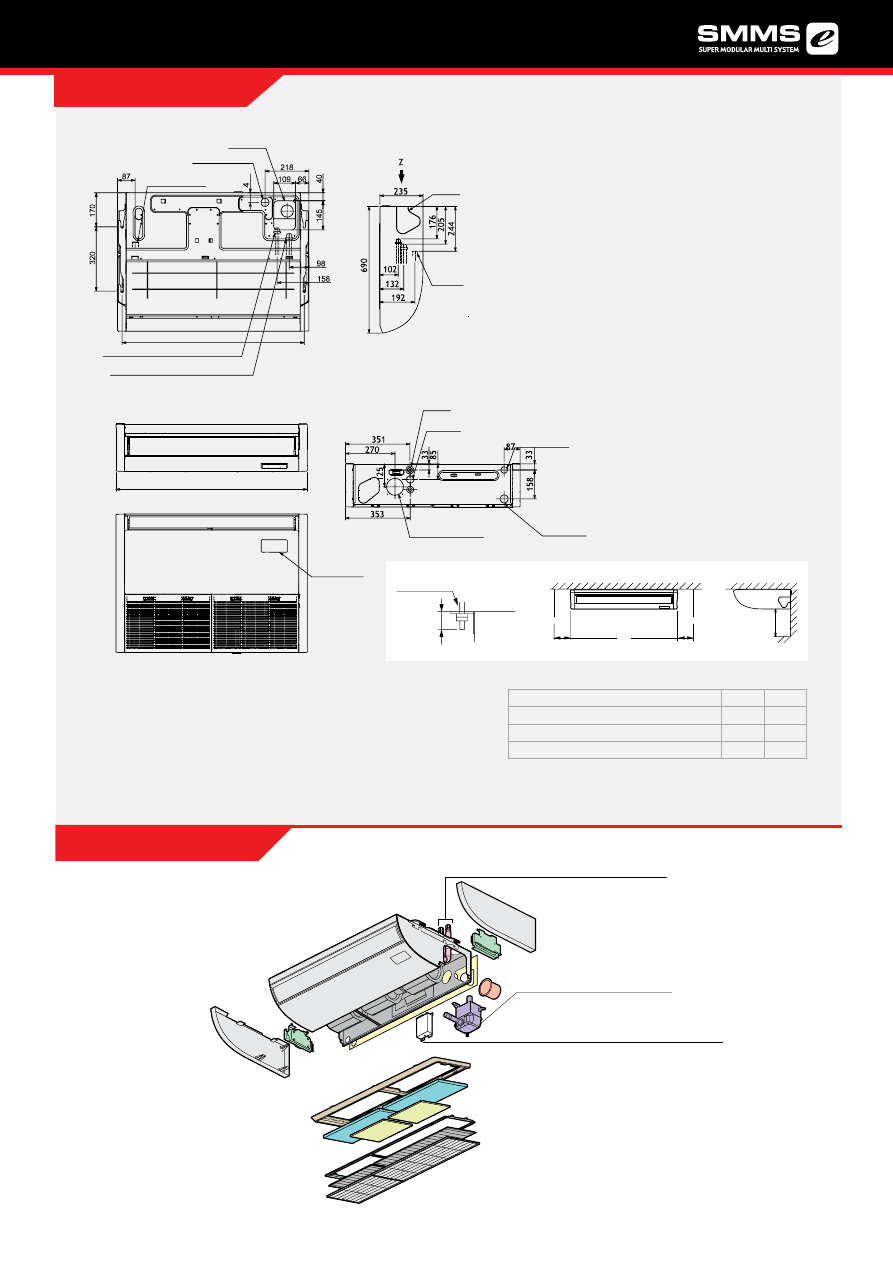

раЗмеры

(A1) Размер левого отвода
(C1) отверстие для подключения трассы сверху

(C2) отверстие для подключения проводного пульта

(C3) отверстие для подключения кабеля питания

(C4) отверстие для подключения дренажной трубки

(C5) Подключение трассы (газовая линия)

(C6) Подключение трассы (жидкостная линия)

(C7) отверстие для кабеля пульта ДУ

(C8) отверстие для подключения кабеля питания

(C9) отверстие для притока воздуха (воздуховод

приобретается отдельно)

(C10) Подключение дренажа слева

(C11) отверстие для подключения фреоновой трассы

(C12) отверстие для дренажа (трубка VP20 ø26)
(D1) Положение при подвешивании

(D2) Секция монтажа датчика для беспроводного

пульта ДУ

(D3) отверстие для трассы в стене

(D4) Подвесной болт

(D5) Поверхность потолка

(D6) Модуль

(D7) Труба для жидкости

(D8) газовая труба
(S) Пространство для установки и обслуживания

(*) отверстие для выталкивания

Модель

MAP0158HP-E, AP0188HP-E

906

950

AP0248HP-E, AP0278HP-E

1223

1269

AP0368HP-E, AP0488HP-E, AP0568HP-E

1540

1586

TCB-KP13CE, TCB-KP23CE

TCB-DP31CE

TCB-PCUC1E

комплект коленчатых патрубков

дренажная помпа

соединительный комплект (опция)

(C11)

(C12)

(С1)

(С2)

(A1)

(D1)

(C5)
(C6)

(С7)

(С8)

(С10)

(С9) Ø 92

(D2)

≥250

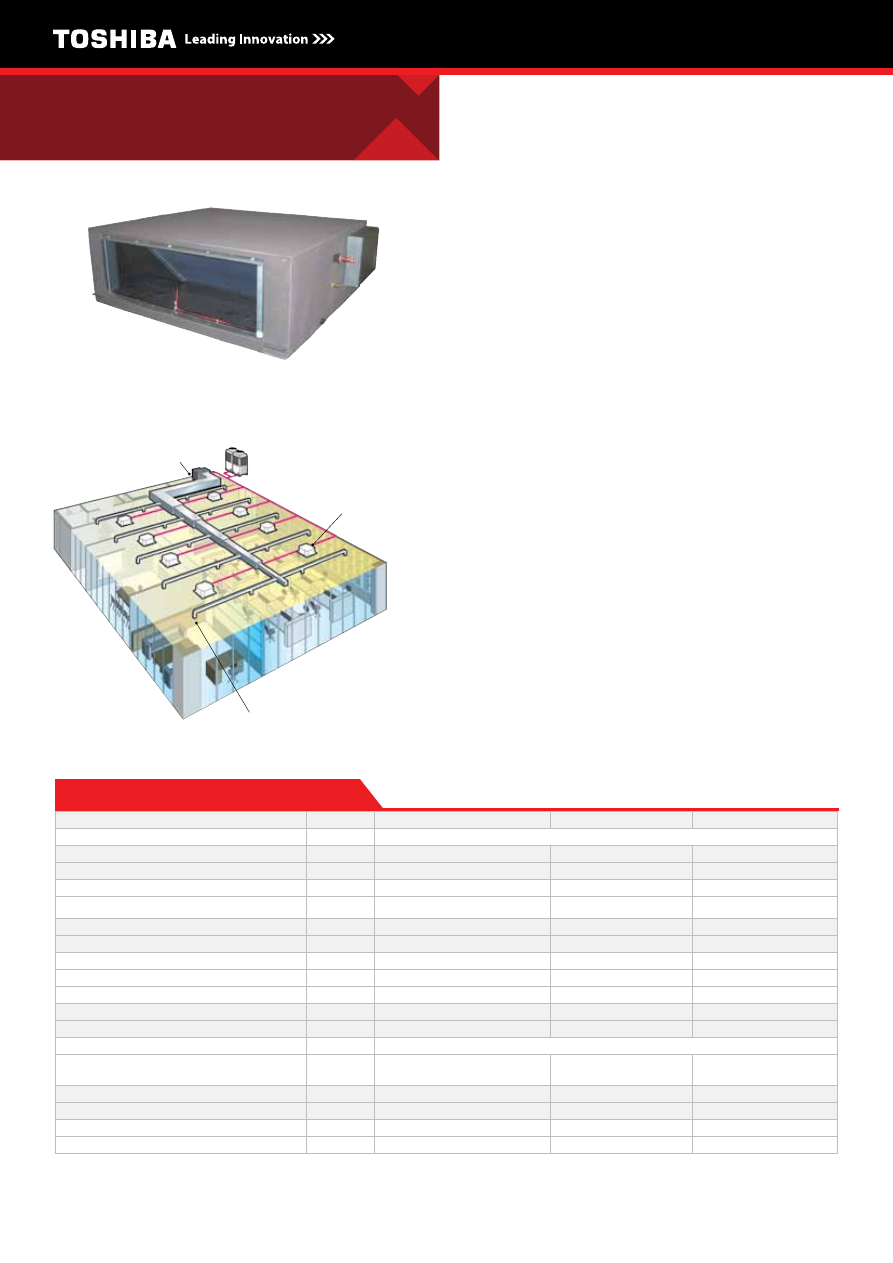

канальный блок со 100%

притоком свежего воздуха

MMd-aP***hFE

осоБенности

• Блок позволяет подавать в здание свежий воздух

с улицы и контролировать температуру приточного

воздуха.

• Это идеальное решение для школ, больниц, офисов,

где необходим приток свежего воздуха в ограничен

ном количестве, но отсутствует отдельная система

приточной вентиляции.

ПреимУЩества

• Предварительное охлаждение и подогрев воздуха.

• Небольшие размеры блока.

• Подключение к линии TCC-Link.

• Внешнее статич. давление до 230 Па.

режим раБоты

• если блок работает на охлаждение, и температура на

улице ниже (T+3)°C, где T - заданная температура, он

автоматически переходит в режим вентиляции. если

на улице холоднее +19°C, блок работает в режиме

вентиляции независимо от заданной температуры.

• если блок работает на обогрев, и температура

наружного воздуха выше (T-3)°C, где T – заданная

температура, он автоматически переходит в режим

вентиляции. если температура уличного воздуха выше

+15°C, блок работает в режиме вентиляции независи

мо от заданной температуры.

Канальный блок со 100%

притоком свежего воздуха

Наружный блок

SMMS-e

Внутр. блок

Свежий воздух

внутренний блок

MMU-

aP0481hFE

aP0721hFE

aP0961hFE

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

14,0

22,4

28,0

Теплопроизводительность

кВт

8,9

13,9

17,4

Потребляемая мощность

кВт

0,28

0,45

0,52

Коэффициент мощности

Рабочий ток

1,43

2,52

2,73

Пусковой ток

3,5

7,0

Расход воздуха

/ч

1080

1680

2100

Уровень шума (макс/сред/мин)

дБ(А)

45/43/41

46/45/44

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

60/58/56

61/60/59

Размеры (Вхшхг)

мм

492 × 892 × 1262

492 × 1392 × 1262

Масса

кг

144

Воздушный фильтр

опция, поставляется отдельно

Внешнее статическое

давление

Па

170(мин)/210(заводская

установка)/230(макс)

140(мин)/165(заводская

установка)/180(макс)

160(мин)/190(заводская

установка)/205(макс)

Диаметр трассы (газ -

жидкость)

5/8” - 3/8”

7/8” - 1/2”

Диаметр дренажа

мм

Допустимая температура - охлаждение

°C

5 ~

43 °C

5 ~

43 °C

5 ~

43 °C

Допустимая температура - обогрев

°C

–

5 ~

43 °C

–

5 ~

43 °C

–

5 ~

43 °C

теХниЧеские Характеристики

аксессУары

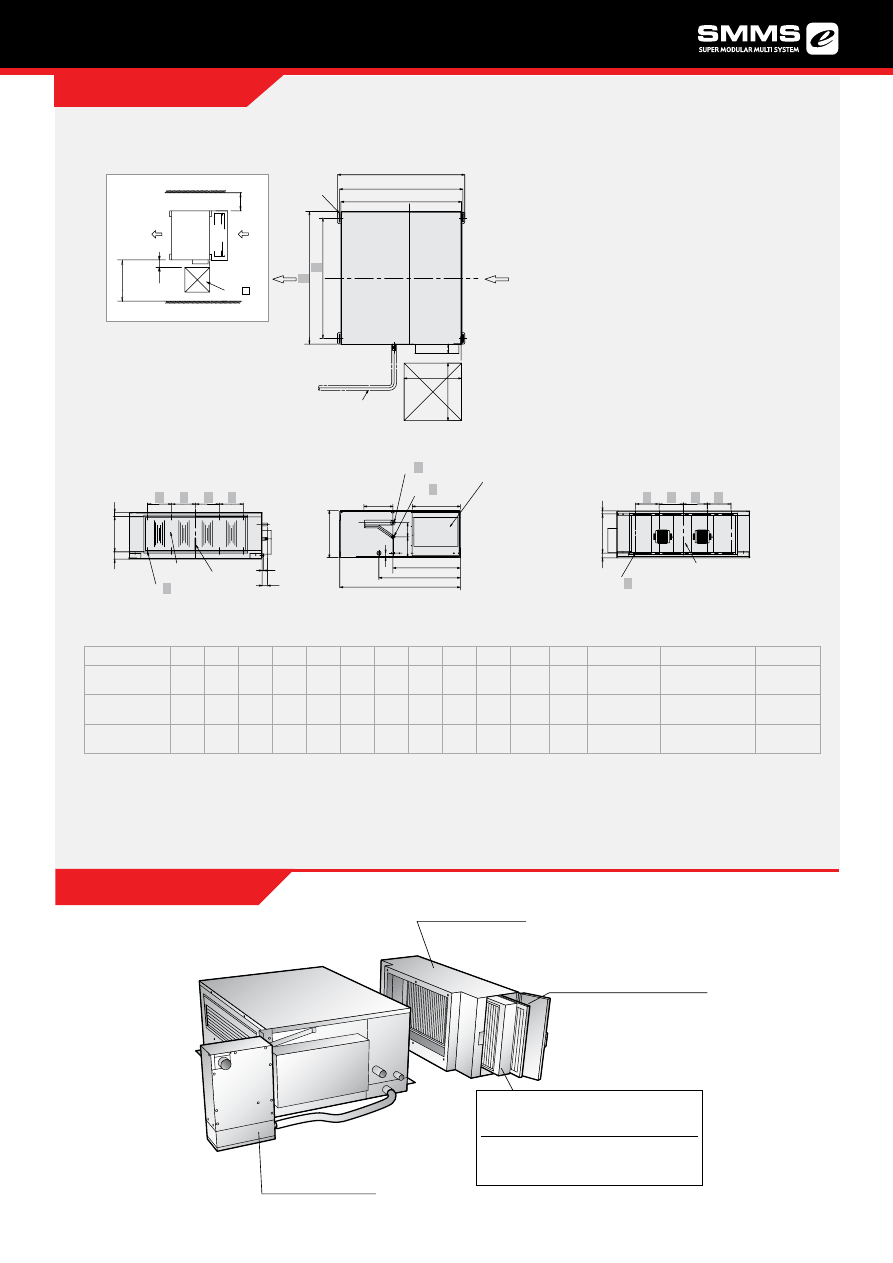

раЗмеры

(D2) 600

>1000

> 20

0 (D3)

(D3)

(D4)

(A1) 1288

(A2) (P)

1328

100

(A1)

1262

(D2)

600

(C6)

(C5) ( K )

(C3)

(C1) ( M )

(C2) ( N )

850

704

528.5

406

150

(D6)

(D1)

(C7)

1262

(C4)

( L )

145.5

(размеры: мм)

(A1) Высота подвесного болта

(A2) Прорезь для подвесного болта

(C1) Подключение фреоновой трассы (газовая

линия)

(C2) Подключение фреоновой трассы (жидкостная

линия)

(C3) Выпускное отверстие

(C4) Датчик температуры

(C5) Фланец для подключения на выпускном

отверстии (аксессуар для основной секции

блока)

(C6) Пример трассы, продолженной на месте

установки блока

(C7) Фланец для подключения на входном отвер

стии (аксессуар для основной секции блока)

(D1) Всасывающий канал

(D2) Смотровое отверстие

(D3) Пространство для обслуживания

(D4) Канальный блок со 100% притоком свежего

воздуха

(S) Пространство для установки и обслуживания

Модель

MMD-AP0961HFE

1392

1260

250

10-M6 10-M6

Ø22.2 пайка

Ø12.7

вальцовочное

4-Ø12 x 40

MMD-AP0721HFE

1392

1260

250

10-M6 10-M6

Ø22.2 пайка

Ø12.7

вальцовочное

4-Ø12 x 92

MMD-AP0481HFE

892

810

215

107.5 107.5

215

250

8-M6

6-M6

Ø15.9

вальцовочное

Ø9.5

вальцовочное

4-Ø12 x 92

(s)

Предфильтр длительного
использования

TCB-FCY51DFE

TCB-FCY100DE

TCB-UFM3DE, TCB-UFM4D-1E

TCB-DP32DFE

камера фильтров

TCB-PF3DE

TCB-PF4D-1E

фильтр класса 65

фильтр класса 90

TCB-UFH7DE, TCB-UFH8D-1E

дренажная помпа

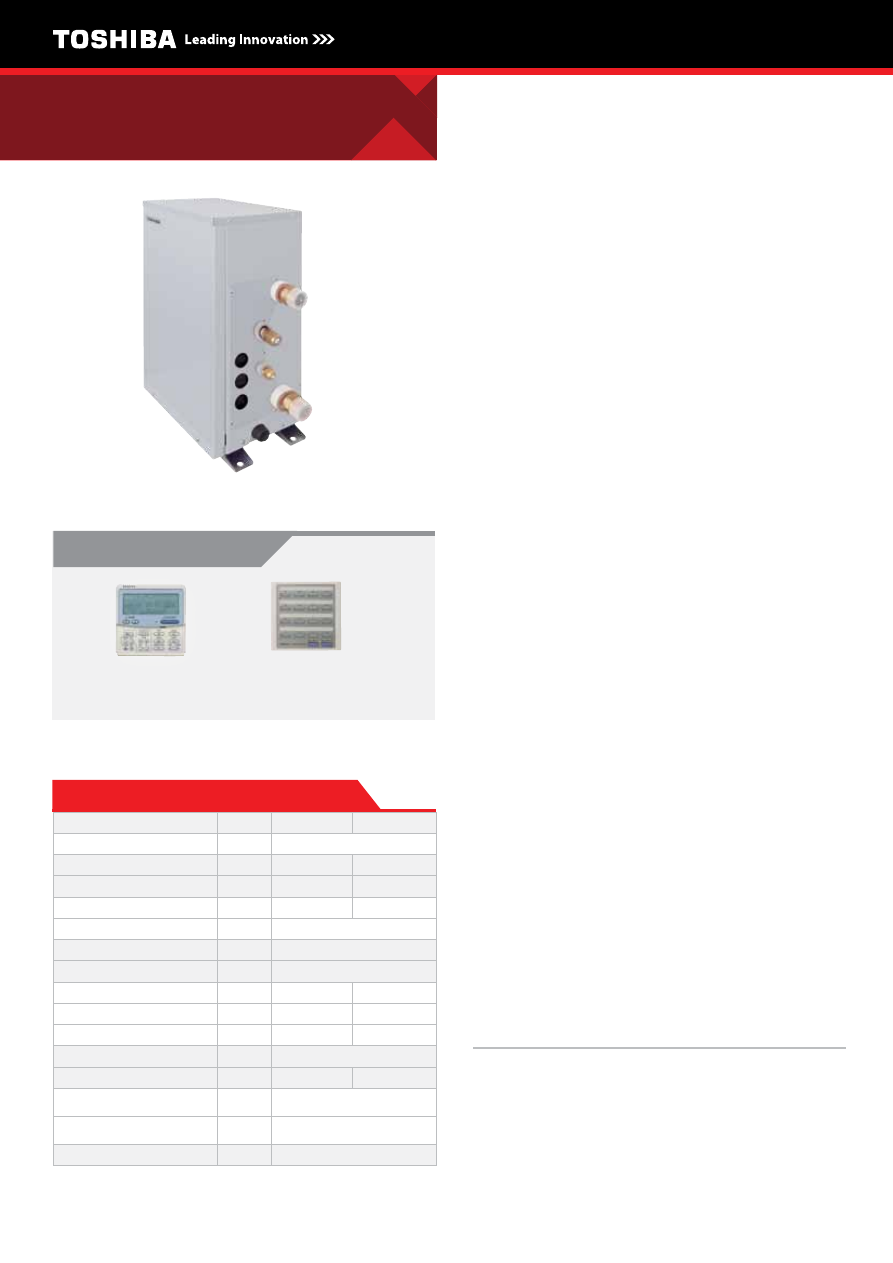

модуль горячей воды

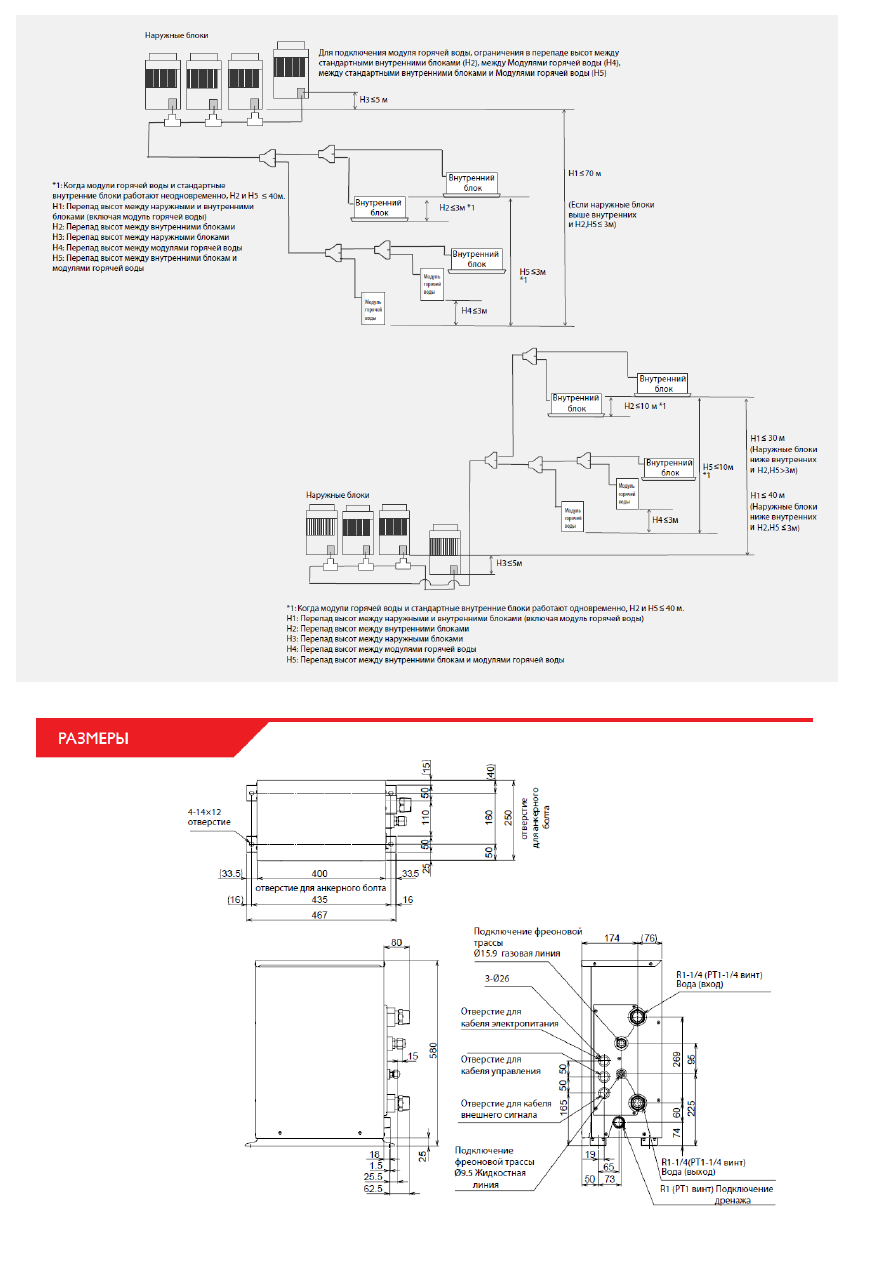

MMW-aP***1LQ-E

ПУльты УПравления

RBC-AMS41E

TCB-CC163TLE2

осоБенности

• Модуль горячей воды спроектирован и разработан спе

циально для VRF-систем Toshiba. он обеспечивает как

высокую мощность, так и максимальную эффективность

и экономичность обогрева.

• Модуль может нагревать воду до 50°C и может быть

использован как для отопления, так и для нагрева воды

в отелях, офисах и квартирах

• К наружному блоку SMMS-e могут быть подключены до

2 модулей горячей воды.

• Управление модулем может осуществляться с пультов

RBC-ATM32E, RBC-AMS41E, центральных пультов TCB-

CC163TLE2, TCB-EXS21TLE. Подключение к системе

централизованного управления BMS не допускается.

ПреимУЩества

• Удобное управление повышает производительность и эф

фективность системы.

•   Два типоразмера производительностями 8 кВт и 16 кВт.
•   однофазное электропитание (220 – 240В ~ 50 гц).
•   Модуль способен работать при широком диапазоне

уличный температур: от -20°C до +19°C по влажному

термометру.

• Суммарная производительность модулей горячей воды

может составлять до 50% производительности наружных

блоков (не более 2 модулей на холодильный контур).

• Суммарная производительность всех внутренних блоков

системы может составлять 65 - 115% производительно

сти наружных блоков.

Примеры ЭффективноГо исПольЗования

• жилые помещения, нуждающиеся в отоплении и горячей воде

для кухни, душа и ванной.

• офисы с ограниченными потребностями в горячей воде,

например для мини-кухни или санузла.

• отели с небольшим количеством номеров. Модуль обеспечи

вает отопление, теплый пол и горячее водоснабжение.

• Малые предприятия, где требуется как отопление, так и горя

чая вода. Например, парикмахерская или кофейня.

внутренний блок

MMW-

aP0271LQ-E

aP0561LQ-E

Питание

В-фаз-гц

220/240-1-50

Расход воды, стандартный

л/с

22,9

45,8

Расход воды, допустимый

л/с

19,5-26,3

38,9-52,7

Потеря давления воды

кПа

40,5

44,2

Температура наружного воздуха

-20 до +19 °C

Температура воды на входе

+15 до +45 °C

Температура воды на выходе

+25 до +50 °C

Потребляемая мощность

кВт

0,014

Рабочий ток

0,08

Уровень звукового давления

дБ(A)

Размеры (Вхшхг)

мм

580 х 467 х 250

Масса

кг

17,8

20,3

Диаметр трассы хладагента

(газ -

жидкость)

5/8” - 3/8”

Диаметр водяной трассы

(вход/выход)

R1-1/4

Диаметр дренажа

мм

Номинальные условия:температура воды на входе в конденсатор 30°C,

а на выходе из конденсатора 35°С. Температура наружного воздуха 7°C по

сухому термометру и 6°C по влажному термомету. Стандартная трасса пред

ставляет собой магистральную трубу длиной 5 м, ответвление длиной 2,5 м,

подключение на высоте 0 м по отношению к наружным блокам..

Допустимое отклонение от номинального напряжения в электросети

не более ±10%.

теХниЧеские Характеристики

Наружные блоки

Для подключения модуля горячей воды, ограничения в перепаде высот между

стандартными внутренними блоками (H2), между Модулями горячей воды (H4),

между стандартными внутренними блоками и Модулями горячей воды (H5)

H3 5 м

H2 3м *1

H5 3м

H4 3м

и H2,H5 3м)

(Если наружные блоки

выше внутренних

Внутренний

блок

Внутренний

блок

Внутренний

блок

Модуль
горячей
воды

40м.

*1: Когда модули горячей воды и стандартные

внутренние блоки работают неодновременно, H2 и H5

H1: Перепад высот между наружными и внутренними

блоками (включая модуль горячей воды)

H2: Перепад высот между внутренними блоками

H3: Перепад высот между наружными блоками

H4: Перепад высот между модулями горячей воды

H5: Перепад высот между внутренними блокам и

модулями горячей воды

70 м

Модуль
горячей
воды

Наружные блоки

H3 5м

H2 10 м *1

H5 10м

H4 3м

Внутренний

блок

Внутренний

блок

Внутренний

блок

(Наружные блоки

ниже внутренних

и H2,H5>3м)

H2,H5 3м)

*1: Когда модули горячей воды и стандартные внутренние блоки работают одновременно, H2 и H5

H1: Перепад высот между наружными и внутренними блоками (включая модуль горячей воды)

H2: Перепад высот между внутренними блоками

H3: Перепад высот между наружными блоками

H4: Перепад высот между модулями горячей воды

H5: Перепад высот между внутренними блокам и модулями горячей воды

40 м.

30 м

(Наружные блоки

ниже внутренних

40 м

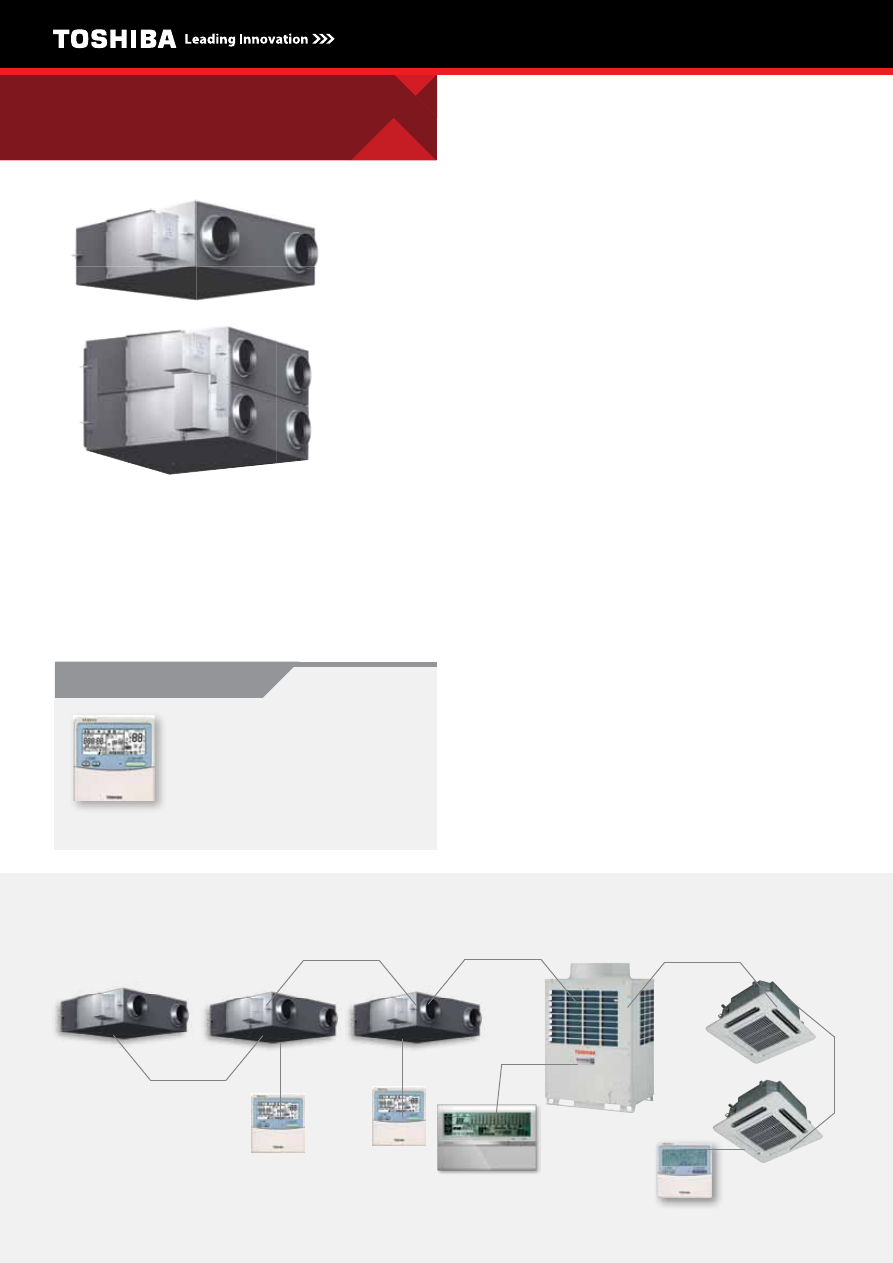

воздухо-воздушные

теплообменники

VN-M***hE

Воздухо-воздушный

теплообменник

Пульт управления для теп

лообменника NRC-01HE

центральный пульт

Стандартный пульт

управления для SMMS-e

Внутренний

блок SMMS-e

Наружный блок

SMMS-e

главная шина (TCC-Link)

осоБенности

• Воздухо-воздушные теплообменники совместимы с VRF

и полупромышленными системами кондиционирования

Toshiba.

• они используют отработанный воздух для охлаждения

или нагрева приточного воздуха, снижая таким образом

необходимую производительность системы кондицио

нирования в целом.

• Toshiba предлагает широкий ассортимент электрических

нагревателей, а также устройства управления, позволяю

щие интегрировать полупромышленные кондиционеры

и внутренние блоки VRF в единую систему и централи

зованно управлять ими.

ПреимУЩества

• 9 типоразмеров, расход воздуха от 110 до 2000 м

/час.

• Приток свежего воздуха по воздуховодам, особенно

необходимый для помещений без окон.

• Кондиционеры и воздухо-воздушные теплообменники

интегрируются в единую систему и управляются по об

щему протоколу TCC-LINK.

• Автоматическое переключение в наиболее эффек

тивный режим: в зависимости от условий агрегат

работает как теплообменник или осуществляет обыч

ную вентиляцию.

• Свободное охлаждение: теплообменник способен

охлаждать воздух в помещении за счет холодного

уличного воздуха (если на улице прохладнее, чем в по

мещении). Свободное охлаждение возможно только

если теплообменник подключен к системе SMMS-e.

• Теплообменник легко монтировать и обслуживать.

он может быть установлен как горизонтально, так

и вертикально

•   Приток свежего воздуха
•   Рекуперация тепла
•    Совместимость с VRF

и полупромышленными

системами

ПУльты УПравления

NRC-01HE

1) Включение и отключение
2) Переключение режимов работы
3) Уставки температуры
4) Регулирование расхода воздуха
5) Включение режима вентиляции

модель

M150hE

M250hE

M350hE

M500hE

M650hE

M800hE

M1000hE

M1500hE

M2000hE

Питание

220-240-В, 1 фаза; 50 гц

Расход воздуха

(макс/сред/мин скорость)

/ч 150/150/110 250/250/150

350/350/210

500/500/390

650/650/520

800/800/700 1000/1000/755 1500/1500/1200 2000/2000/1400

Эффективность теплообмена

(макс/сред/мин скорость)

81,5/81,5/83

78/78/81,5

74,5/74,5/79,5

76,5/76,5/78

75/75/76,5

76,5/76,5/77,5

73,5/73,5/77

76,5/76,5/79

73,5/73,5/77,5

Энтальпийная эффект.

теплообмена (обогрев)

(макс/сред/мин)

74,5/74,5/76

70/70/74

65/65/71,5

72/72/73,5

69,5/69,5/71,5

71/71/71,5

68,5/68,5/71,5

71/71/73,5

68,5/68,5/72

Энтальпийная эффект.

теплообмена (обогрев)

(макс/сред/мин)

69,5/69,5/71

65/65/69

60,5/60,5/67

54,5/64,5/66,5

61,5/61,5/64

64/64/65,5

60,5/60,5/64,5

64/64/67

60,5/60,5/65,5

Уровень звукового давления

(макс. скорость)

дБ(А)

26-28

29,5-30

34-35

32,5-34

34-36

37-38,5

39,5-40,5

38-39

41-42,5

Уровень звукового давления

(высокая скорость)

дБ(А)

24-25,5

25-27

30-32

29,5-31

33-34

35,5-37

38,5-40

36,5-37,5

39,5-41

Уровень звукового давления

(низкая скорость)

дБ(А)

20-22

21-22

27-29

26-29

31-32,5

33,5-35

34-35,5

36-37,5

37-38

Потребляемая мощность

(максимальная скорость)

Вт

68-78

123-138

165-182

214-238

262-290

360-383

532-569

751-786

1084-1154

Потребляемая мощность

(высокая скорость)

Вт

59-67

99-111

135-145

176-192

240-258

339-353

494-538

708-784

1032-1080

Потребляемая мощность

(низкая скорость)

Вт

42-47

52-59

82-88

128-142

178-191

286-300

353-370

570-607

702-742

Внешнее статич. давление

(максимальная скорость)

Па

82-102

80-98

114-125

134-150

91-107

142-158

130-150

135-156

124-143

Внешнее статич. давление

(высвысокая скорость)

Па

52-78

34-65

56-83

69-99

58-82

102-132

97-122

103-129

92-116

Внешнее статич. давление

(низкая скорость)

Па

47-64

28-40

65-94

62-92

61-96

76-112

84-127

112-142

110-143

Размеры (Вхшхг)

мм

290 х 900 х 900

350 х 1140 х 1140

400 х 1189 х 1189

810 х 1189 x 1189

Масса

кг

143

Диаметр воздуховода

мм

100

150

200

250

внутри 250/ снаружи 283 x 730

Допустимые условия

– возле блока

-10°C~+40°C, отн. влажность до 80%

Допустимые условия

– уличный воздух

-15°C~+43°C

Допустимые условия

– в помещениях

-15°C~+40°C, отн. влажность до 80%

Уровень шума измеряется на 1,5 м ниже центра блока.

Параметры измерены при напряжении питания 220 - 240 В.

теХниЧеские Характеристики

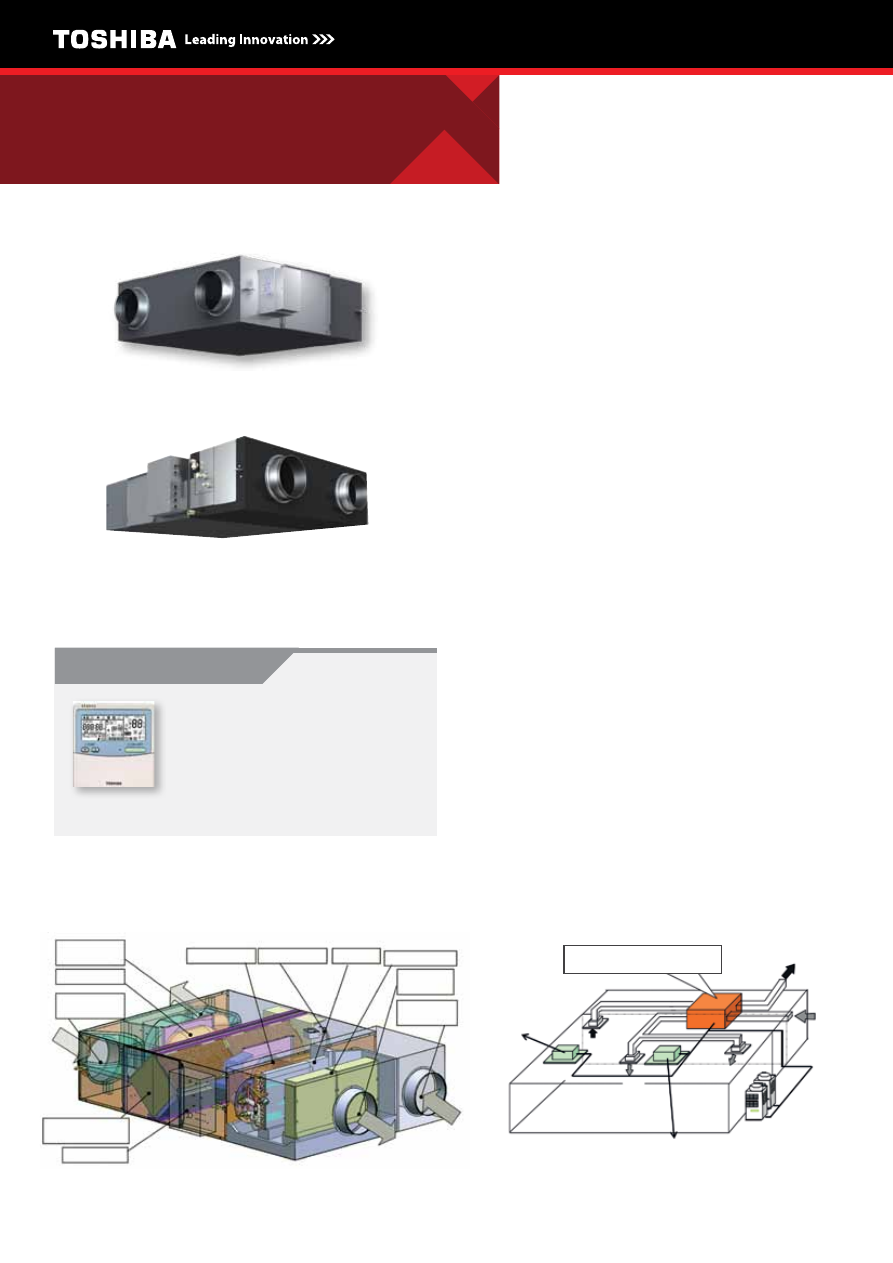

воздухо-воздушный теплообменник

+ секция охлаждения (dX)

+ увлажнитель

осоБенности

Воздухо-воздушные теплообменники можно включить

в состав системы кондиционирования. они позволяют

не только охладить или согреть приточный воздух, но

и обеспечить необходимую влажность в помещении.

внимание:

Воздухо-воздушные теплообменники с секциями охла

ждения и увлажнителями воздуха можно подключать

только к наружным блокам системы Toshiba SMMS-E.

ПреимУЩества

•   Предварительное охлаждение и подогрев воздуха
•   Увлажнение воздуха (до 6 кг воды в час).
•   Свободное  охлаждение:  теплообменник  способен

охлаждать воздух в помещении за счет холодного

уличного воздуха (если на улице прохладнее, чем

в помещении). Экономичный режим, особенно по

лезен в ночное время.

•   Подключение к линии TCC-Link.
•   Внешнее статич. давление до 175 Па.
•   Дренажная  помпа  с  высотой  подъема  конденса

та до 330 мм от нижней поверхности подвесного

потолка.

ПУльты УПравления

NRC-01HE

MMd-VN***hEXE
MMd-VNK***hEXE

(

с увлажнителем)

MMd-VN***hEXE

констрУкция Блока

Плата управления

Теплообменник

Свежий воздух

Обратный

воздух

Приточный

воздух

Увлажнитель

Блок DX

Заслонка

Вытяж. вентилятор

Выброс воздуха

Приточ. вентилятор

сХема системы

Воздухо-возд. теплообменник

с секцией охлажд.

Наружный блок SMMS-e

Свежий

воздух

Выброс воздуха

Обычный внутренний
блок VRF-системы

MMd-VNK***hEXE

(

с увлажнителем)

модель

MMd-VNK502hEXE

MMd-VNK802hEXE

MMd-VNK1002hEXE

Холодопроизводительность (приток свежего воздуха) *

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) *

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/

мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/

сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * ***

(макс/сред/мин скорость)

дБА

36,5 / 35,5 / 33,5

40 / 39 / 38

42 / 41 / 39

Способ увлажнения воздуха **

поверхностное увлажнение

Давление воды

МПа

0,02 - 0,49

Расход воды

кг/ч

Размеры (Вхшхг)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

111

112

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

* Уровень шума измеряется на 1,5 м ниже центра блока.

** Увлажнение воздуха возможно в режиме обогрева.

Качество воды, используемой для увлажнения, должно соответствовать стандартам для водопроводной воды, жесткость не выше 100 мг/литр

*** Параметры измерены при напряжении питания 230 В.

теХниЧеские Характеристики

модель

MMd-VN502hEXE

MMd-VN802hEXE

MMd-VN1002hEXE

Холодопроизводительность (приток свежего воздуха) *

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) *

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дБА

37,5 / 36,5 / 33,5

41 / 40 / 38

43 / 42 / 40

Размеры (Вхшхг)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

101

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Внутр. блок

Наименование

Модель

Подходит для:

внутренних блоков SMMS-e

описание

замечания

4-поточный

кассетный блок

Стандартная панель

RBC-U31PG(W)-E

MMU-AP***4HP-E

обязательный аксессуар

Камера фильтрации свежего воздуха

TCB-GFC1602UE

Для камеры притока свежего воздуха

Камера притока свежего воздуха

TCB-GB1602UE

Для притока свежего воздуха, с использ. съемной

стенки и камеры фильтрации

использ. с TCB-GFC1602UE

Фланец для подачи свежего воздуха

TCB-FF101URE2

Для облегченного притока свежего воздуха, с использ. съемной стенки

Прокладка, регулирующая высоту

TCB-SP1602UE

Высота 50 мм

Комплект для изменения направления

подачи воздуха

TCB-BC1602UE

Перекрывает воздуховыпускное отверстие (комплект 3 шт.)

4-поточный

компактный

кассетный блок

(600х600)

Потолочная панель

RBC-UM11PG(W)E

MMU-AP***4MH-E

обязательный аксессуар

Фланец для подачи свежего воздуха

TCB-FF101URE2

Для облегченного притока свежего воздуха, с использ. съемной стенки

2-поточный

компактный

кассетный блок

Потолочная панель

RBC-UW283PG(W)-E

MMU-AP0072/0092/0122/0152WH

обязательный аксессуар

RBC-UW803PG(W)-E

MMU-AP0182/0242/0272/0302WH

RBC-UW1403PG(W)-E

MMU-AP0362/0484/0562WH

Фланец для подачи свежего воздуха

TCB-FF151US-E

MMU-AP***2WH

Для облегченного притока свежего воздуха, с использ. съемной стенки

Камера фильтров

TCB-FC283UW-E

MMU-AP0072/0092/0122/0152WH

TCB-FC803UW-E

MMU-AP0182/0242/0272/0302WH

TCB-FC1403UW-E

MMU-AP0362/0484/0562WH

Фильтр сверх-длительного

использования

TCB-LF283UW-E

MMU-AP0072/0092/0122/0152WH

использ. с камерой фильтрации

использ. с TCB-FC283UW-E

TCB-LF803UW-E

MMU-AP0182/0242/0272/0302WH

использ. с TCB-FC803UW-E

TCB-LF1403UW-E

MMU-AP0362/0484/0562WH

использ. с TCB-LF1403UW-E

1-поточный

кассетный блок

Потолочная панель

RBC-UY136PG

MMU-AP0074/0094/0124YH-E

обязательный аксессуар

RBC-US21PGE

MMU-AP0154/0184/0244SH-E

обязательный аксессуар

Камера для горизонтальной подачи

воздуха

TCB-BUS21WHE

Фланец для подачи свежего воздуха

TCB-FF101URE2

Для облегченного притока свежего воздуха,

с использ. съемной стенки

Стандартный

канальный блок Фланец для подачи свежего воздуха

TCB-SF56C6BPE

MMD-AP0076 to 0186BHP-E

TCB-SF80C6BPE

MMD-AP0246/0276/0306BHP-E

TCB-SF160C6BPE

MMD-AP0366/0486/0566BHP-E

Канальный

компактный

блок

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный вы

соконапорный

блок

Фильтр предварительной очистки,

длительного срока службы

TCB-LK801D-E

MMD-AP0186/0246/0276HP-E

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

TCB-LK1401D-E

MMD-AP0366/0486/0586HP-E

Фланец для подачи свежего воздуха

TCB-SF80C6BPE

MMD-AP0186/0246/0276HP-E

TCB-SF160C6BPE

MMD-AP0366/0486/0586HP-E

TCB-SF160C6BPE

MMD-AP***6HP-E

Фильтр класса 65

TCB-UFM3DE

MMD-AP0724/0964H-E

Эффективность удаления пыли: 65% (колориметрический метод

измерения NBS)

Фильтр класса 90

TCB-UFH7DE

MMD-AP0724/0964H-E

Эффективность удаления пыли: 90% (колориметрический метод

измерения NBS)

Камера фильтров

TCB-FCY100DE

MMD-AP0724/0964H-E

Для высокоэффективных фильтров или фильтра грубой очистки

Дренажная помпа

TCB-DP32DE

MMD-AP0724/0964H-E

Подъем до 330 мм

Канальный блок

со 100% при

током свежего

воздуха

Фильтр класса 65

TCB-UFM4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 65%

(колориметрический метод NBS)

использ. с TCB-PF4D-1E

TCB-UFM3DE

MMD-AP0721/0961HFE

использ. с TCB-PF3DE

Фильтр класса 90

TCB-UFH8D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 90%

(колориметрический метод NBS)

использ. с TCB-PF4D-1E

TCB-UFH7DE

MMD-AP0721/0961HFE

использ. с TCB-PF3DE

Фильтр предварительной очистки,

длительного срока службы

TCB-PF4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 50%

(колориметрический метод измерения NBS)

TCB-UFH7DE

MMD-AP0721/0961HFE

Камера фильтров

TCB-FCY51DFE

MMD-AP0481HFE

Для высокоэффективных фильтров или фильтра грубой очистки

TCB-FCY100DE

MMD-AP0721/0961HFE

Дренажная помпа

TCB-DP32DFE

MMD-

Подъем до 330 мм

Подпотолочный

блок

Дренажная помпа

TCB-DP31CE

MMC-AP0157/0187HP-E

Подъем до 600 мм

использ. с TCB-KP13CE

MMC-AP0247 - 0567HP-E

использ. с TCB-KP23CE

Комплект коленчатых патрубков

TCB-KP13CE

MMC-AP0247 - 0567HP-E

Для подключения дренажной помпы

TCB-KP23CE

MMC-AP0244-0484H-E

Рекуператор +

секция

охлаждения

Дренажная помпа

TCB-DP31HEXE

MMD-VN502/802/1002HEXE,

MMD-VNK502/802/1002HEXE

Подъем до 330 мм

аксессуары для внутренних блоков

содержание .. 8 9 10 11 ..
