Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

TCB-FF101URE2

TCB-GFC1602UE

камера притока свежего
воздуха

RBC-U31PG(W)-E

TCB-SP1602UE

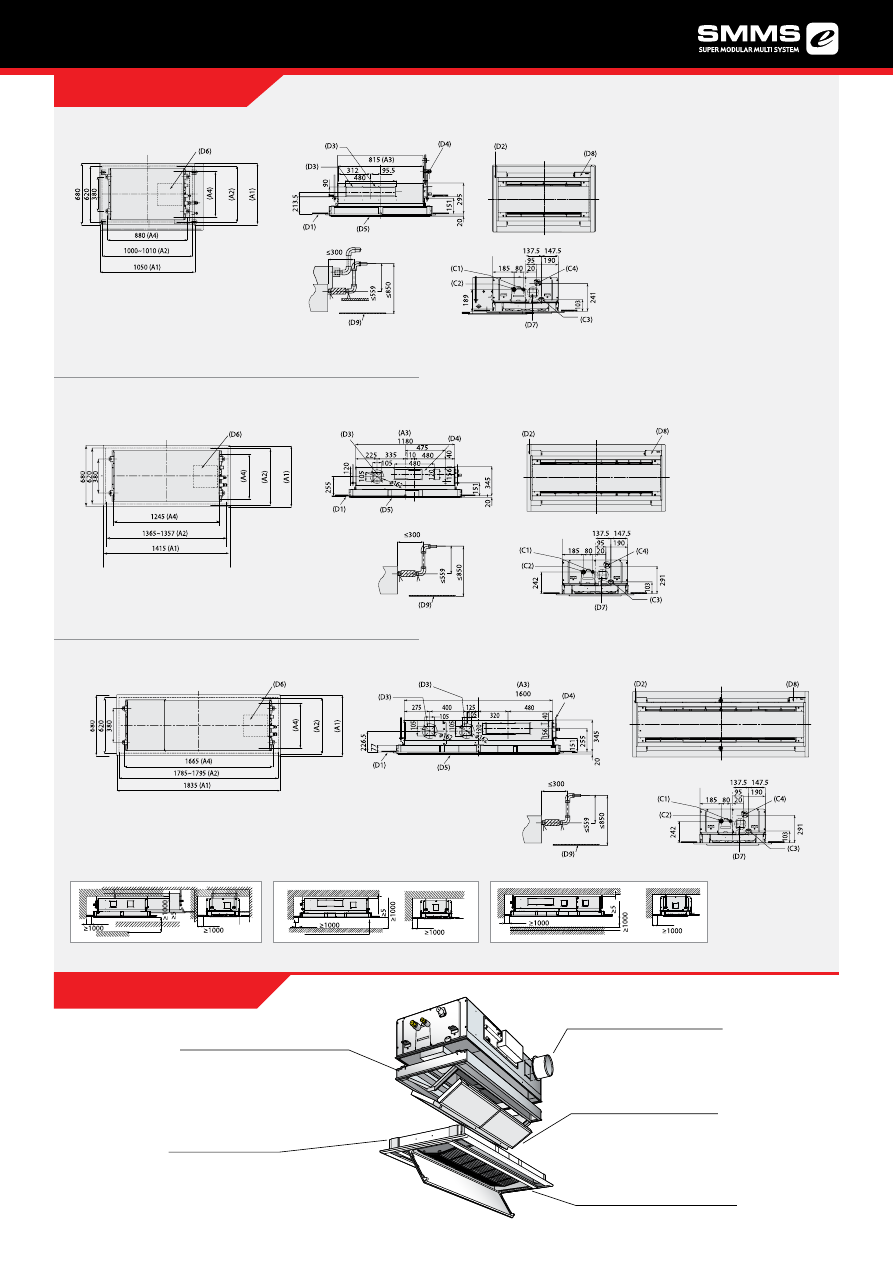

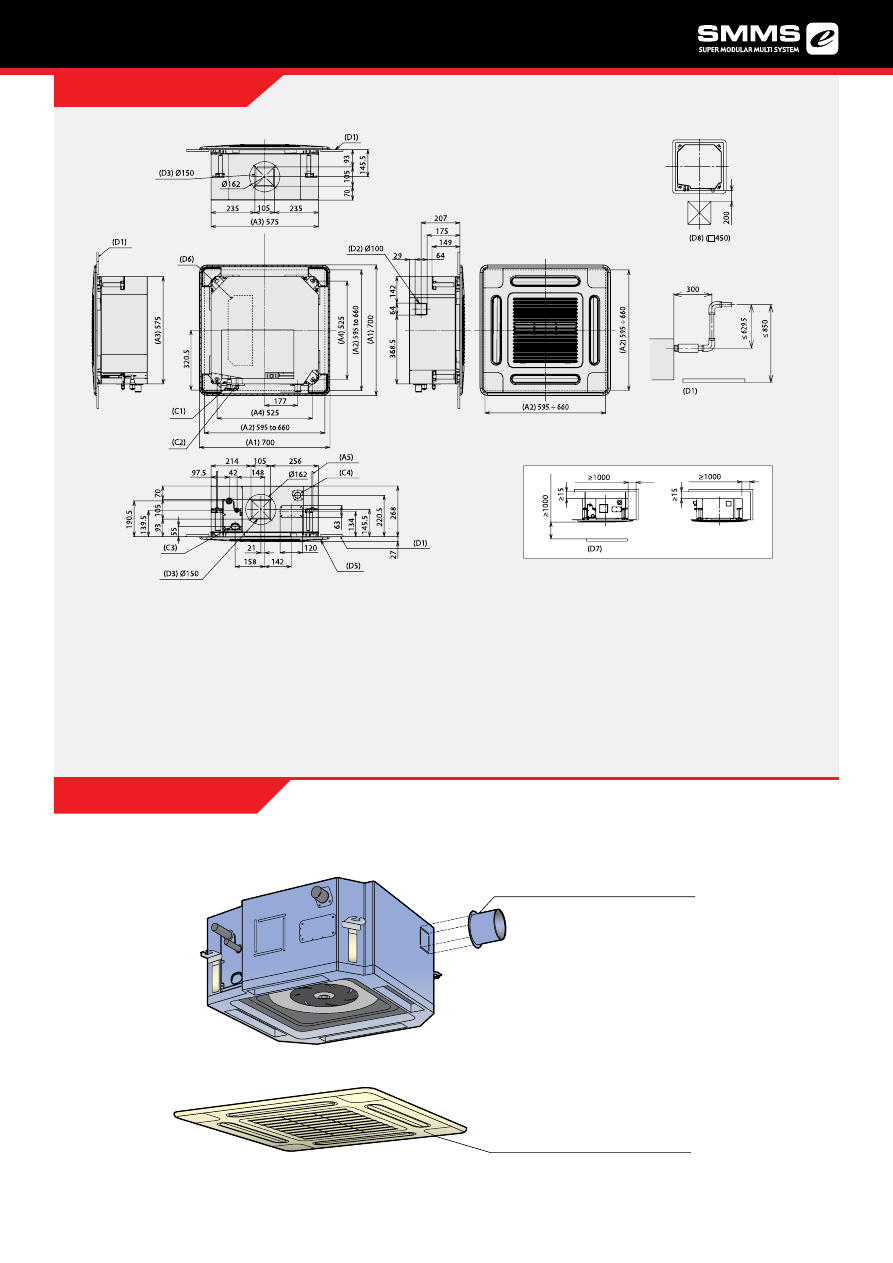

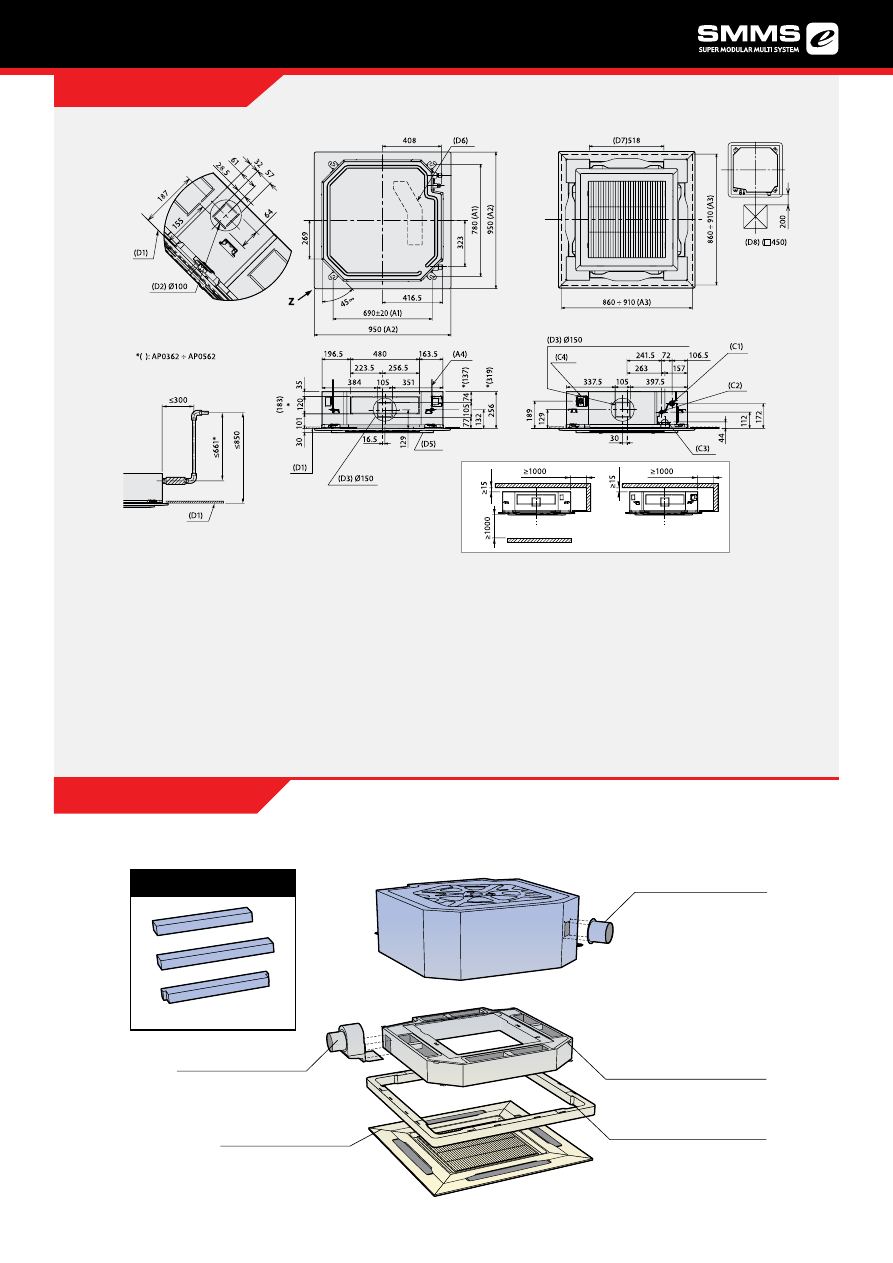

(A1) Высота подвесного болта

(A2) Панель внешнего вывода

(A3) Размеры отверстия в потолке

(A4) Подвесные болты M10 или W3/8

(не вх. в комплект)

(C1) Подключение фреоновой трассы

(газовая линия)

(C2) Подключение фреоновой трассы

(жидкостная линия)

(C3) Электрическое подключение

Комплект для изменения

направления подачи воздуха

TCb-bC1602UE

фланец для подачи

свежего воздуха

камера фильтров и притока

свежего воздуха

Прокладка, регулирующая

высоту

Потолочная панель

TCB-GB1602UE

Подъем дренажа

Вид с точки Z

од

ъе

од

ъе

(аналогично сзади)

(размеры: мм)

(s)

(C4) Подключение дренажа

(D1) Нижняя поверхность потолка

(D2) Съемная стенка для притока свежего воздуха

(D3) Квадратная съемная стенка для отводного

воздуховода

(D5) Потолочная панель (продается отдельно)

(D6) Электрический блок

(D7) Воздуховыпускное отверстие

(D8) Смотровое отверстие

(S) Пространство для установки и обслуживания

аксессУары

раЗмеры

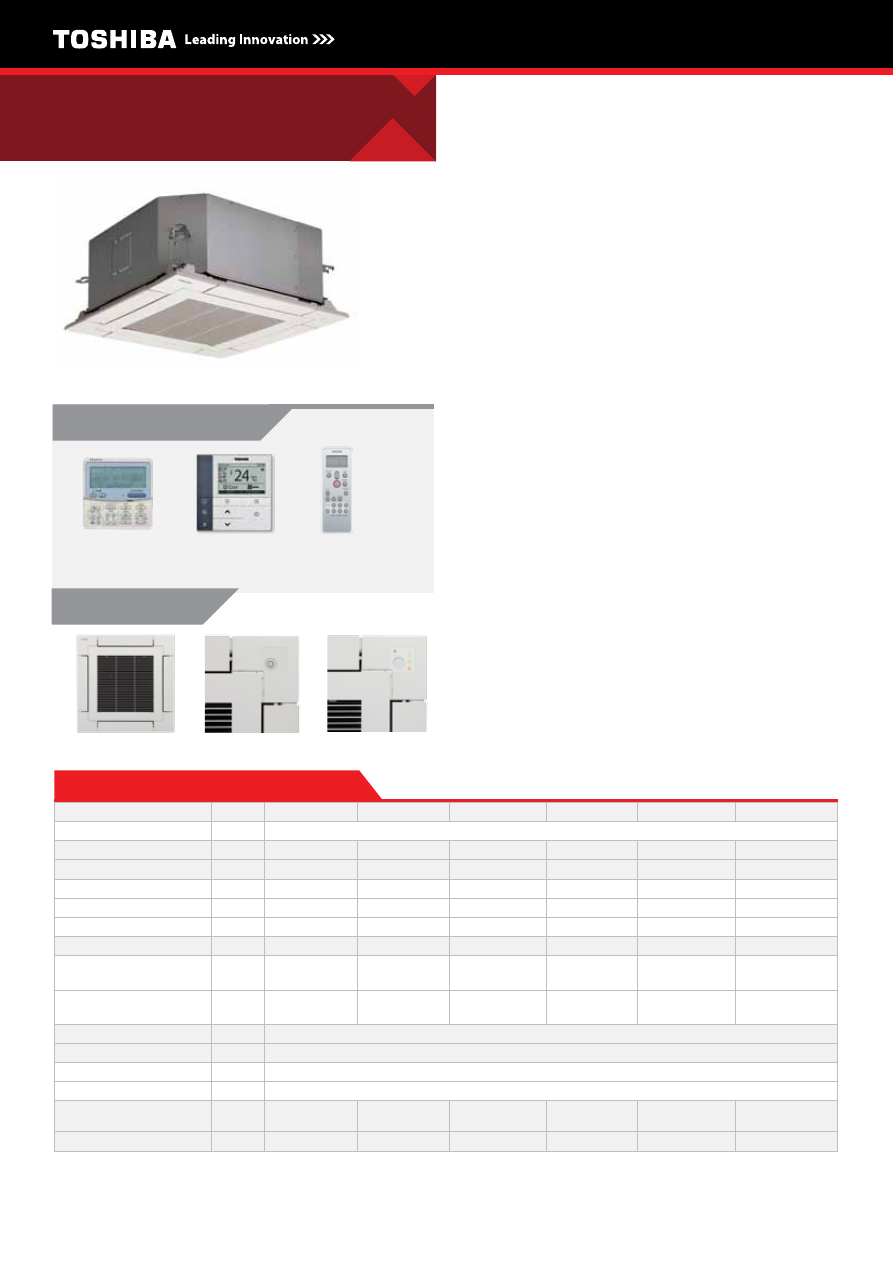

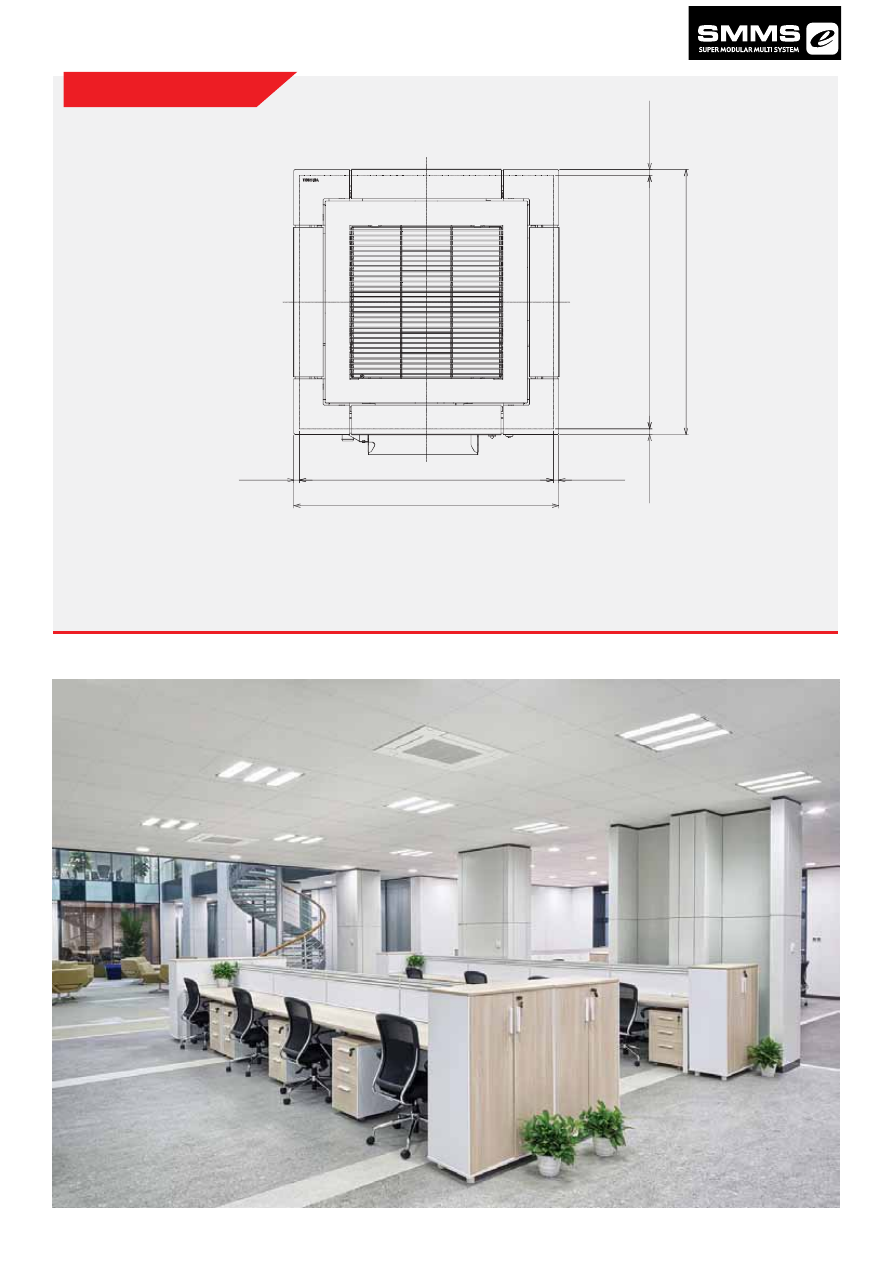

компактные 4-поточные

кассетные блоки 4-6 серии

MMU-aP***4Mh-E

MMU-aP***6Mh-E

ПУльты УПравления

аксессУары

внутренний блок

MMU-

aP0056Mh-E

aP0074Mh-E

aP0094Mh-E

aP0124Mh-E

aP0154Mh-E

aP0184Mh-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

1,7

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

1,9

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,034

0,036

0,038

0,041

0,052

Рабочий ток

0,28

0,30

0,31

0,34

0,42

Пусковой ток

0,49

0,52

0,54

0,59

0,73

Расход воздуха (макс/мин)

/ч

468/378

552/378

570/378

594/402

660/468

762/522

Расход воздуха (макс/мин)

л/с

135/105

153/105

158/105

165/112

183/130

211/145

Уровень звукового

давления (макс/сред/мин)

дБ(А)

35/32/28

36/32/28

37/33/28

37/33/29

40/35/30

44/39/34

Уровень звуковой

мощности (макс/сред/мин)

дБ(А)

50/47/43

51/47/43

52/48/43

52/48/44

55/50/45

59/54/49

Размеры (Вхшхг)

мм

268 × 575 × 575

Масса

кг

Размеры панели (Вхшхг)

мм

27 × 700 × 700

Вес панели

кг

Диаметр трассы

(газ - жидкость)

дюйм

3/8”

– 1/4”

3/8”

–

1/4”

3/8”

–

1/4”

3/8”

–

1/4”

1/2” –

1/4”

1/2” –

1/4”

Диаметр дренажа

мм

теХниЧеские Характеристики

RBC-AMS54E-EN

RBC-AMS41E

TCB-AX32E2

осоБенности

• Компактная 4-поточная кассета соответствует по

размерам стандартной ячейке подвесного потолка

600х600 мм, поэтому блок легко устанавливать

и удобно обслуживать.

• Когда блок выключен, жалюзи располагаются в одной

плоскости с потолком и кондиционер абсолютно не

портит интерьер помещения.

• Специальная конструкция компактного кассетного

блока предотвращает загрязнение потолка и появ

ление сквозняков.

• Блок допускает подмес свежего уличного воздуха

(отверстие для воздуховода диаметром 100 мм).

ПреимУЩества

• Блок 1,7 кВт (0,6 HP) для небольших помещений с по

ниженным уровнем шума.

• Все типоразмеры имеют небольшие габариты, поэто

му при установке нескольких блоков потолок выгля

дит аккуратно.

• Специальный «регулировочный карман» значительно

облегчает точную регулировку блока по высоте после

установки.

• Встроенный дренажный насос (подъем конденсата

до 627 мм).

• Удобное управление: беспроводной инфракрасный

пульт TCB-AX21E2 с выносным приемником сигналов.

RBC-UM11PG(W)-E

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.

• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

• Номинальные условия:

Охлаждение:температурывпомещении27°CDB/19°CWB,температуранаулице35°C.Обогрев:температуравпомещении20°C,температуранаулице7°CDB/6°CWB.

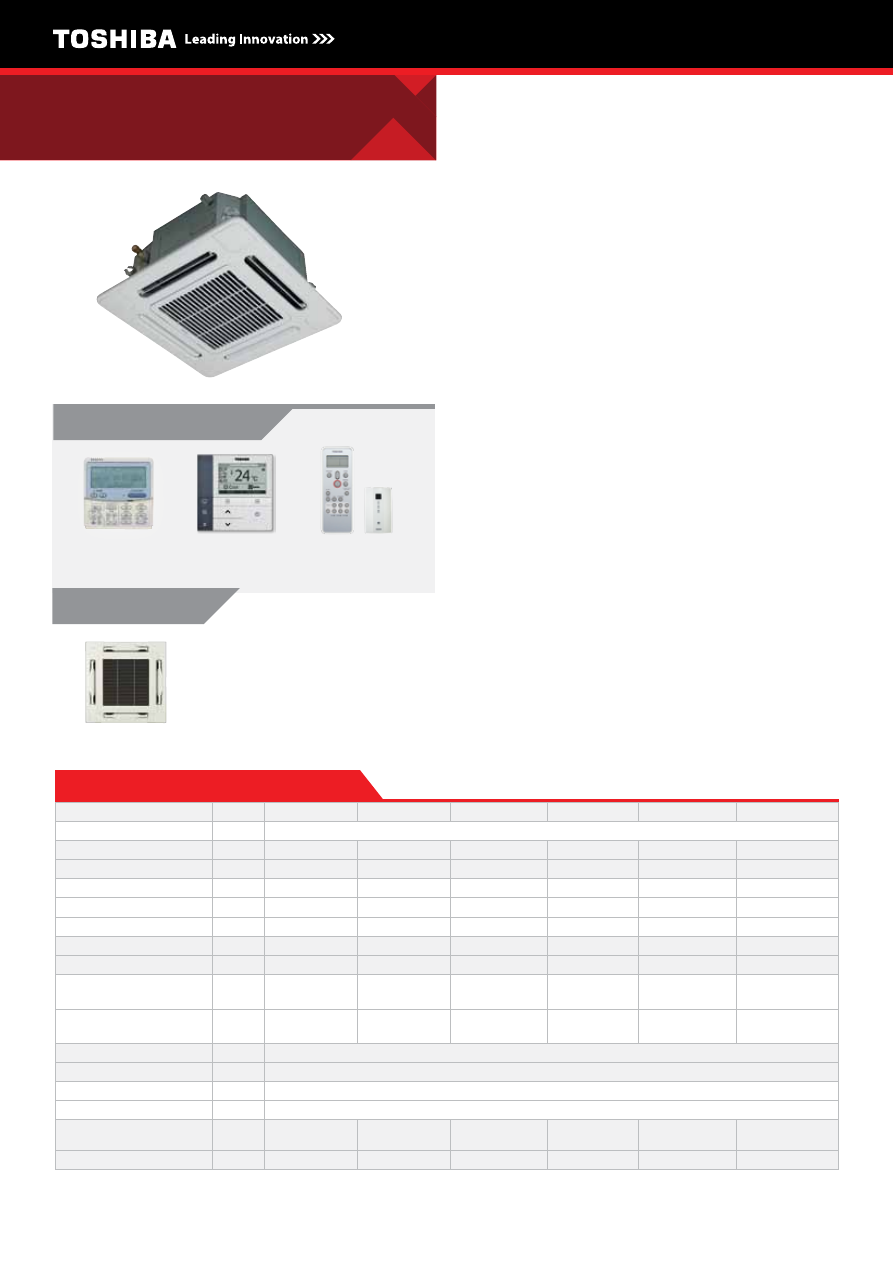

компактные 4-поточные

кассетные блоки 7 серии

MMU-aP***7Mh-E

ПУльты УПравления

аксессУары

внутренний блок

MMU-

aP0057Mh-E

aP0077Mh-E

aP0097Mh-E

aP0127Mh-E

aP0157Mh-E

aP0187Mh-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

1,7

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

1,9

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,016

0,023

0,025

0,027

0,030

0,052

Рабочий ток

0,16

0,23

0,24

0,25

0,28

0,46

Пусковой ток

0,28

0,41

0,43

0,44

0,50

0,80

Расход воздуха (макс - мин)

/ч

430 - 365

552 - 378

570 - 378

594 - 402

660 - 468

840 - 522

Уровень звукового

давления (мин - макс)

дБ(А)

29 - 32

29 - 37

29 - 38

30 - 38

31 - 40

34 - 47

Уровень звуковой

мощности (мин - макс)

дБ

44 - 47

44 - 52

44 - 53

45 - 53

46 - 55

49 - 62

Размеры (Вхшхг)

мм

256 × 575 × 575

Масса

кг

Размеры панели (Вхшхг)

мм

12 × 620 × 620

Вес панели

кг

Диаметр трассы

(газ - жидкость)

дюйм

3/8”

– 1/4”

3/8”

–

1/4”

3/8”

–

1/4”

3/8”

–

1/4”

1/2” –

1/4”

1/2” –

1/4”

Диаметр дренажа

мм

теХниЧеские Характеристики

RBC-AMS54E-EN

RBC-AMS41E

RBC-AX32UM(W)-E

осоБенности

• Компактная 4-поточная кассета соответствует по

размерам стандартной ячейке подвесного потолка

600х600 мм, поэтому блок легко устанавливать

и удобно обслуживать.

• Когда блок выключен, жалюзи располагаются в одной

плоскости с потолком и кондиционер абсолютно не

портит интерьер помещения.

• Специальная конструкция компактного кассетного

блока предотвращает загрязнение потолка и появ

ление сквозняков.

• Блок допускает подмес свежего уличного воздуха

(отверстие для воздуховода диаметром 100 мм).

ПреимУЩества

• Блок 1,7 кВт (0,6 HP) для небольших помещений с по

ниженным уровнем шума.

• Все типоразмеры имеют небольшие габариты, поэто

му при установке нескольких блоков потолок выгля

дит аккуратно.

• Специальный «регулировочный карман» значительно

облегчает точную регулировку блока по высоте после

установки.

• Встроенный дренажный насос (подъем конденсата

до 627 мм).

• Удобное управление: беспроводной инфракрасный

пульт TCB-AX21E2 с выносным приемником сигналов.

RBC-UM21PG(W)-E

• Номинальные условия:

TCB-SIR41UM-E

RBC-AX32UM(W)-E

ПУльты УПравления

внутренний блок

MMU-

aP0074Yh-E

aP0094Yh-E

aP0124Yh-E

aP0154sh-E

aP0184sh-E

aP0244sh-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,053

0,042

0,046

0,075

Рабочий ток

0,053

0,042

0,046

0,075

Пусковой ток

0,053

0,042

0,046

0,075

Расход воздуха (макс/мин)

/ч

540/420

750/630

780/660

1140/810

Расход воздуха (макс/мин)

л/с

150/116

208/175

216/183

316/224

Уровень звукового

давления (макс/сред/мин)

дБ(А)

42/39/34

37/35/32

38/36/34

45/41/37

Уровень звуковой

мощности (макс/сред/мин)

дБ(А)

57/54/49

57/54/51

58/56/52

Размеры (Вхшхг)

мм

235

× 850 × 400

200 × 1000 × 710

Масса

кг

Размеры панели (Вхшхг)

мм

18 × 1050 × 470

20 × 1230 × 800

Вес панели

кг

3,5

5,5

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр трассы

(газ - жидкость)

дюйм

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

RBC-AMS51E-EN

RBC-AMS54E-EN

RBC-AMS41E

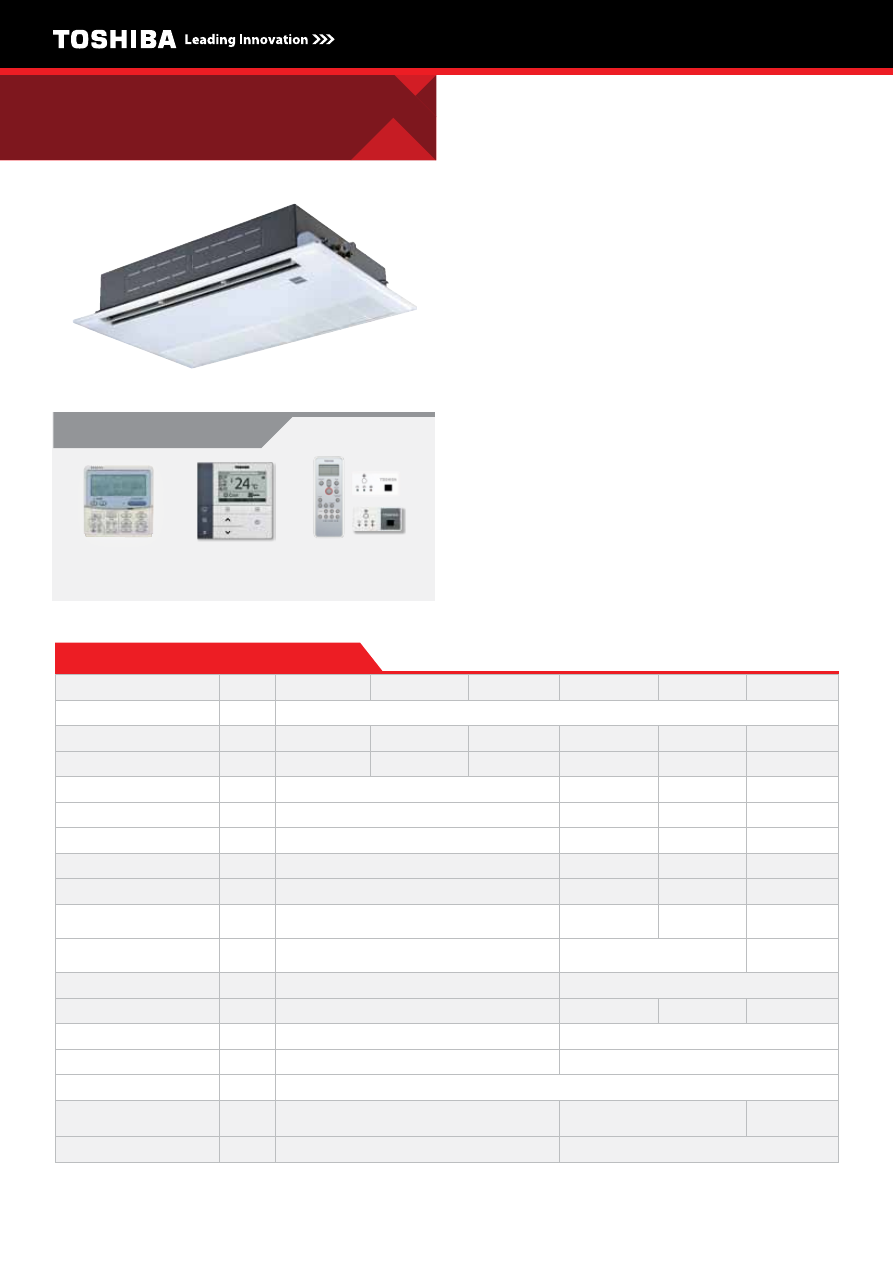

1-поточные кассетные блоки

MMU-aP***4Yh-E

MMU-aP***4sh-E

осоБенности

• При создании однопоточных кассет Toshiba использовала

множество новых технологий. Результат – исключительно

компактные, удобные в установке блоки, идеально подхо

дящие для небольших комнат в отелях и офисах.

• Блоки серии SH допускают подмес свежего уличного

воздуха (отверстие для воздуховода диаметром 92 мм).

ПреимУЩества

• Самые компактные кассетные блоки: 235×850×400 мм

(мощность от 2,2 до 3,6 кВт).

• гибкий монтаж: 1-поточные кассеты можно устано

вить при небольшом пространстве за подвесным

потолком. Дренажный насос поднимает конденсат

на высоту до 350 мм.

• Низкий уровень шума – всего 32 дБ(А) у модели

4,5 кВт.

RBC-AX32E2

(для серии YH)

RBC-AX33CE2

(для серии SH)

• Номинальные условия:

аксессУары

раЗмеры

RBC-UY136PG (074-124 YH-E)

RBC-US21PGE (154-244 SH-E)

TCB-FF101URE2

RBC-US21PGE

TCB-BUS21HWE

(D5)

1050

470

(A4) 33

(A3) 40

(A2) 430

(A1) 1050

(A4) 890

(A2) 1010

150

100

225

200

120

140

235

(C4)

(C1)

(C2)

(C3)

400

(D2)

(A3) 850

395

455

110

(D9)

(A5)

(D1)

(D8)

(D7)

(D3)

(D6)

≥100

≥200

≤100

≤35

≤15

(A1) 470

(D5)

1050

470

(A4) 33

(A3) 40

(A2) 430

(A1) 1050

(A4) 890

(A2) 1010

150

100

225

200

120

140

235

(C4)

(C1)

(C2)

(C3)

400

(D2)

(A3) 850

395

455

110

(D9)

(A5)

(D1)

(D8)

(D7)

(D3)

(D6)

≥100

≥200

≤100

≤35

≤15

(A1) 470

(размеры: мм)

Подъем дренажа

дъ

ем

дъ

ем

(S)

Потолочная панель

фланец для подачи
свежего воздуха

камера для горизонтальной
подачи воздуха

Потолочная панель

(C1)

(C2)

(D5)

1230

800

(D10)

(A1) 800

(A4) 475

100

135

(A3) 710

(A2) 760

220

(A1) 1230

(A4) 1060

(A2) 1190

73.4

200

(D1)

(D11)

(A6)

ø112

112

122

233

154

(C6)

216

(C5)

(A3) 1000

706

(D1)

≤140

≤850

≥205

(D14)

≥1000

(D13)

≥200

≥1000

≤696

(D12)

(размеры: мм)

(C1)

(C2)

(D5)

1230

800

(D10)

(A1) 800

(A4) 475

100

135

(A3) 710

(A2) 760

220

(A1) 1230

(A4) 1060

(A2) 1190

73.4

200

(D1)

(D11)

(A6)

ø112

112

122

233

154

(C6)

216

(C5)

(A3) 1000

706

(D1)

≤140

≤850

≥205

(D14)

≥1000

(D13)

≥200

≥1000

≤696

(D12)

Подъем дренажа

од

ъе

од

ъе

(S)

aP0074Yh-E, aP0094Yh-E, aP0124Yh-E

aP0154sh-E, aP0184sh-E, aP0244sh-E

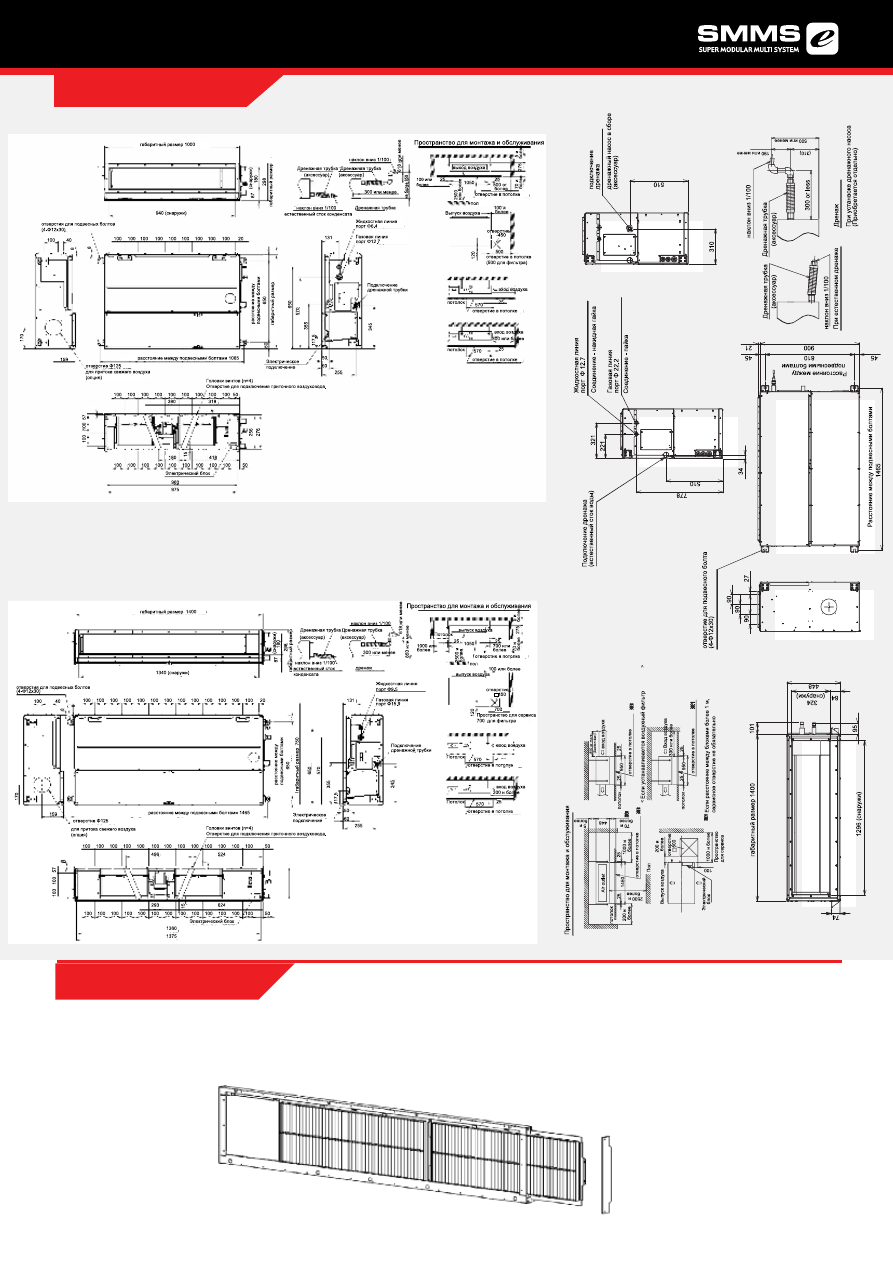

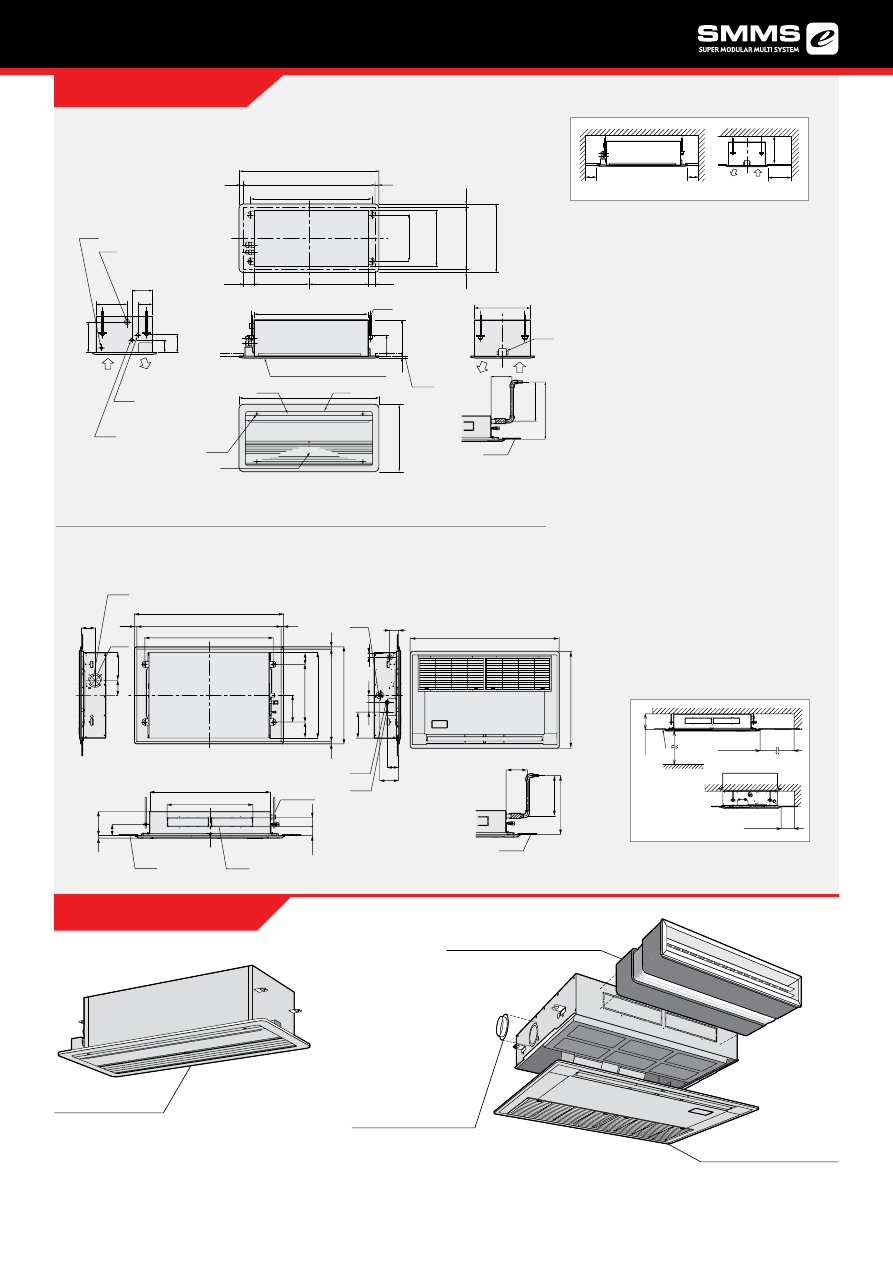

(A1)

Панель внешнего вывода

(A2)

Размеры отверстия в потолке

(A3)

габаритные размеры

(A4)

Высота подвесного болта

(A5)

Подвесные болты 4-M10

(не входят в комплект поставки)

(A6)

Подвесные болты M10 или W3/8

(не входят в комплект)

(C1)

Подключение фреоновой трассы

(газовая линия)

(C2)

Подключение фреоновой трассы

(жидкостная линия)

(C3)

Электрическое подключение

(C4)

Дренажная трубка из ПВХ: патрубок ø32,

номинальный диаметр трубки 25 мм

(C5)

Электрическое подключение

(C6)

отверстие для подключения дренажной

трубки

(D1)

Нижняя поверхность потолка

(D2)

Металлические опоры

(D3)

Воздухораспред. заслонка

(D5)

Потолочная панель (продается отдельно)

(D6)

отверстие для крепления панели (5 шт.)

(D7) Вход воздуха

(D8) Воздуховыпускное отверстие

(D9)

центр панели

(D10)

Секция монтажа датчика для

беспроводного пульта ДУ

(D11)

Съемная панель для выдува воздуха

спереди

(D12)

Приток свежего воздуха(съемная

панель ø92)

(D13)

Стена

(D14)

Потолочный

(S)

Пространство для установки

и обслуживания

aP0074Yh-E, aP0094Yh-E, aP0124Yh-E

aP0154sh-E, aP0184sh-E, aP0244sh-E

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

MMU-aP***2Wh

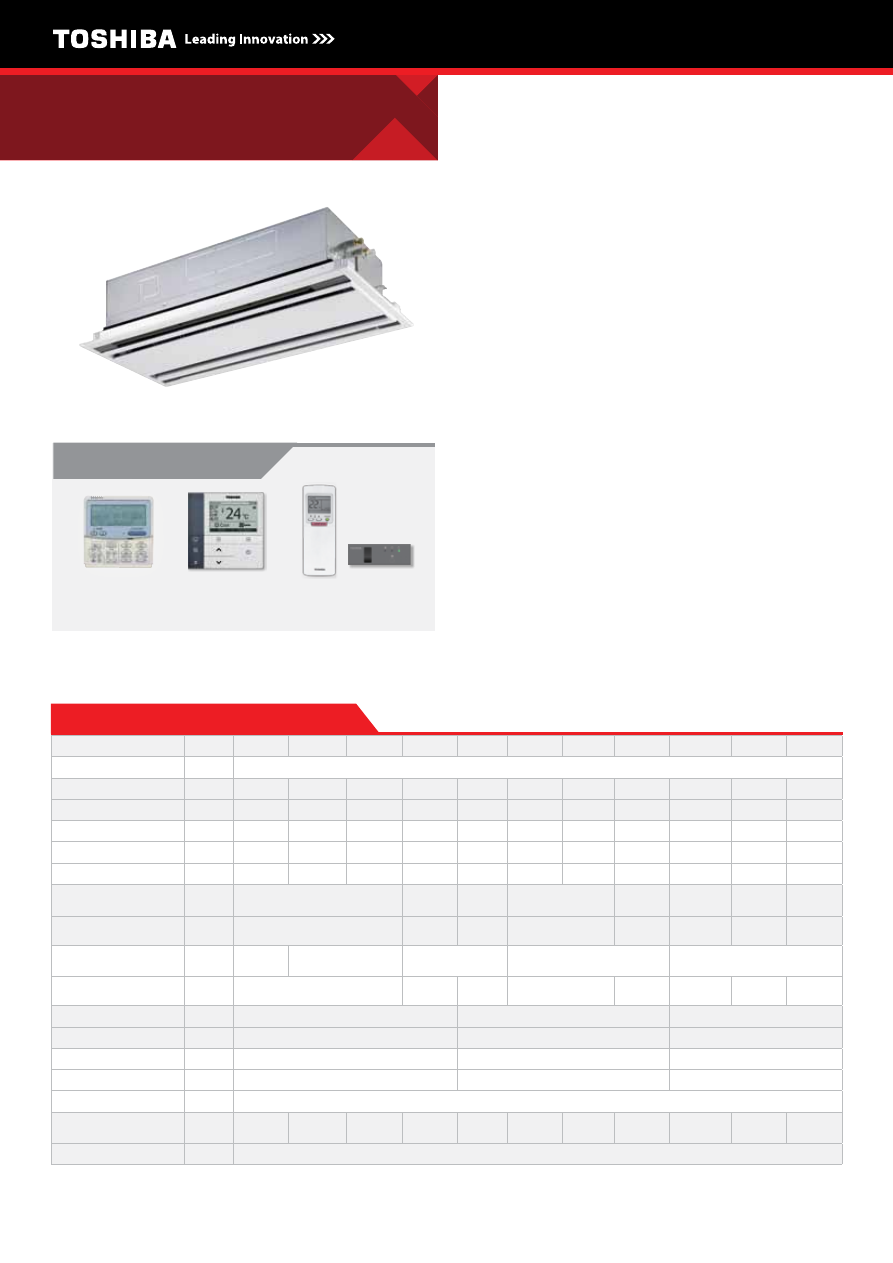

2-поточные кассетные блоки

RBC-AX23UW(W)-E

осоБенности

• Тонкий, компактный, легкий блок легко установить –

зато непросто заметить в интерьере комнаты.

• 2-поточный кассетный блок работает практически

бесшумно, обеспечивая комфорт и тишину

одновременно.

• Новая конструкция лицевой панели позволяет

установить 2-поточный внутренний блок в подвесной

потолок, в котором уже смонтирован 4-поточный

кассетный блок.

ПреимУЩества

• Блоки производительностью до 4,5 кВт весят всего

19 кг и имеют высоту 295 мм.

• Уникальное управление воздушными потоками:

воздух сбалансированно распределяется по двум

направлениям для максимального комфорта.

• Дренажный насос поднимает конденсат на высоту

до 850 мм, что облегчает выбор места для блока.

• Новый воздушный фильтр Toshiba IAQ с длительным

сроком службы входит в комплект поставки.

• Приток воздуха с улицы: гарантирует постоянно

свежий обновляемый воздух в помещении.

• широкий выбор аксессуаров, в том числе беспро

водной инфракрасный пульт управления.

• Подходит для потолка высотой до 3,8 м

(блоки 2,2 - 9,0 кВт).

внутренний блок

MMU-

aP0072Wh aP0092Wh aP0122Wh aP0152Wh aP0182Wh aP0242Wh aP0272Wh aP0302Wh aP0362Wh aP0482Wh aP0562Wh

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,029

0,030

0,044

0,054

0,064

0,073

0,088

0,117

Рабочий ток

0,23

0,24

0,32

0,39

0,46

0,48

0,57

0,75

Пусковой ток

0,35

0,36

0,48

0,59

0,69

0,72

0,86

1,13

Расход воздуха

(выс./сред./мин.)

/ч

558/498/450

600/534/

450

900/750/

618

1050/840/738

1260/900/

780

1740/1434/

1182

1800/1482/

1230

2040/1578/

1320

Расход воздуха

(выс./сред./мин.)

л/с

155/138/125

167/148/125 250/208/172

291/233/205

350/250/780 483/398/328 500/412/342 567/438/367

Уровень звукового

давления (макс/сред/мин)

дБ(А)

29/26/23

30/26/23

33/29/25

36/31/27

40/36/33

Уровень звуковой мощности

(макс/сред/мин)

дБ(А)

49/47/45

50/48/45

53/50/48

55/52/49

57/54/51

58/55/52

61/57/54

Размеры (Вхшхг)

мм

295 x 815 x 570

345 x 1180 x 570

345 x 1600 x 570

Масса

кг

Размеры панели (Вхшхг)

мм

20 x 1050 x 680

20 x 1415 x 680

20 x 1835 x 680

Вес панели

кг

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр трассы

(газ-жидкость)

дюйм

3/8'' - 1/4'' 3/8'' - 1/4''

3/8'' - 1/4'' 1/2'' - 1/4'' 1/2'' - 1/4''

5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8''

5/8'' - 3/8''

5/8'' - 3/8'' 5/8'' - 3/8''

Диаметр дренажа

мм

теХниЧеские Характеристики

• Номинальные условия:

раЗмеры

007 / 009 / 012 / 015

(размеры: мм)

(A1) Панель внешнего вывода

(A2) Размеры отверстия в потолке

(A3) габаритные размеры

(A4) Высота подвесного болта

(C1) Подключение фреоновой трассы

(газовая линия)

(C2) Подключение фреоновой трассы

(жидкостная линия)

(C3) Электрическое подключение

(C4) Дренажная трубка из ПВХ: патрубок

ø32, номинальный диаметр трубки

25 мм

(D1) Нижняя поверхность потолка

(D2) Регулируемая панель

(D3) Съемная стенка для отводного

воздуховода

(D4) Подвесные болты 4-M10 (не входят

в комплект поставки)

(D5) Потолочная панель (продается

отдельно)

(D6) Электрический блок

(D7) Съемная стенка для притока свежего

воздуха (только с обратной стороны)

(D8) Секция монтажа датчика для беспро

водного пульта ДУ

(D9) Потолочный

018 / 024 / 027 / 030

036 / 048 / 056

(S) Пространство для

установки и обслужи

вания

Подъем дренажа

(размеры: мм)

Подъем дренажа

(s)

(размеры: мм

)

аксессУары

RBC-UW283PG(W)-E

RBC-UW803PG(W)-E

RBC-UW1403PG(W)-E

Потолочная панель

камера фильтров

фланец для подачи свежего

воздуха

TCB-FF151US-E

фильтр сверх-длительного

использования

TCB-LF283UW-E

TCB-LF803UW-E

TCB-LF1403UW-E

комплект для беспроводного

управления

RBC-AX23UW(W)-E

TCB-FC283UW-E (0072 - 0152 )

TCB-FC803UW-E (0182 - 0302)

TCB-FC1403UW-E (0362 - 0562)

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

MMd-aP***6sPh1-E

MMd-aP***4sPh1-E

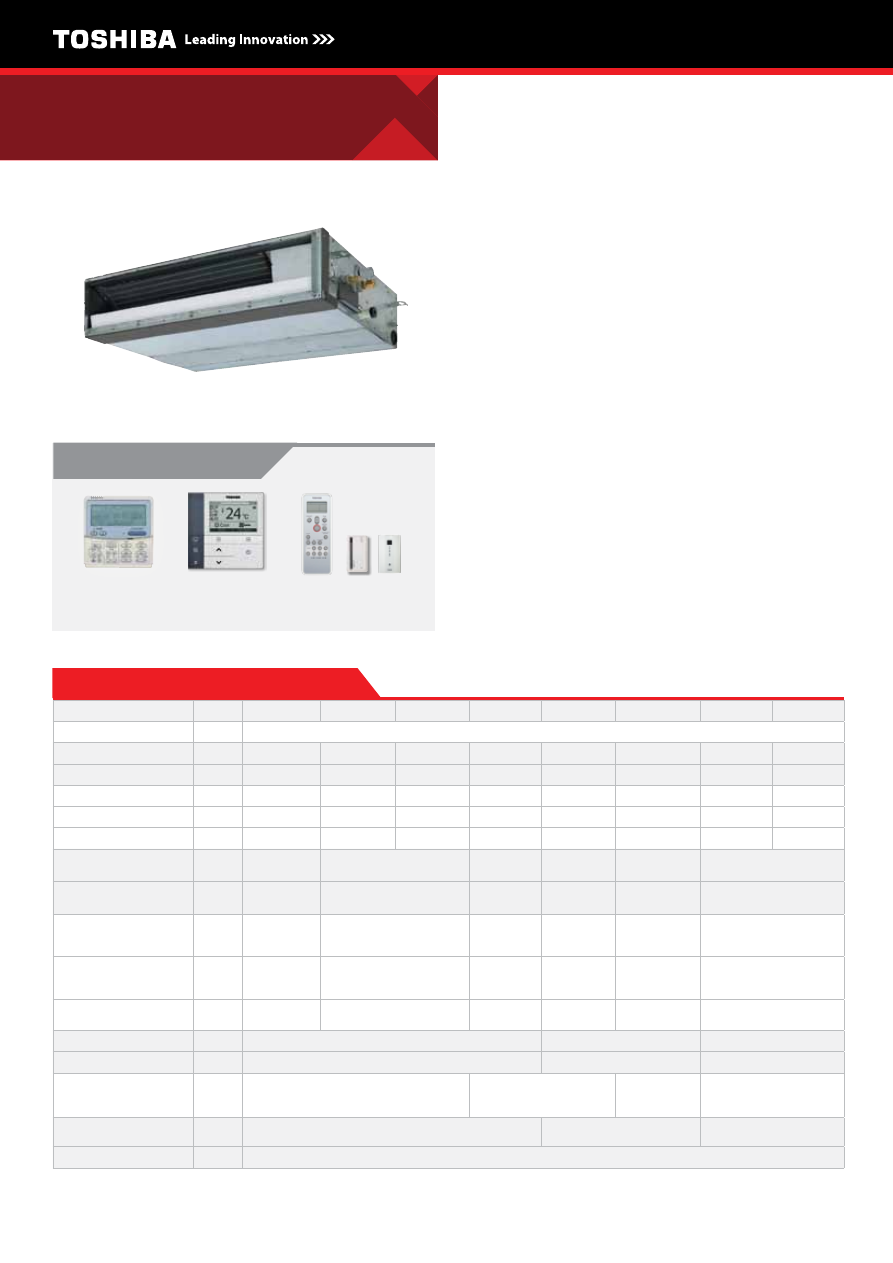

компактные канальные блоки

осоБенности

• Независимо от способа установки – за подвесным по

толком или под потолком помещения, новый супер-

плоский канальный блок Toshiba гарантирует высокую

производительность, экономию электроэнергии и

удобство монтажа.

• Супер-плоский блок характеризуется низким уровнем

шума и создает комфорт в помещениях, оставаясь

практически незаметным. Компактные канальные бло

ки отлично подходят для кондиционирования отелей,

офисов, магазинов.

ПреимУЩества

• Блок 1,7 кВт (0,6 HP) для небольших помещений

с пониженным уровнем шума.

• исключительно компактный блок! Высота всего 21 см

обеспечивает простой и гибкий монтаж.

• Практически бесшумный блок: уровень звукового

давления от 24 дБ(А).

• идеальное решение при недостатке места за подвес

ным потолком. Встроенная дренажная помпа поднима

ет конденсат на высоту до 850 мм.

• Комфортное распределение воздуха: блок можно

использовать с диффузорами любого типа.

• Не портит интерьер благодаря скрытой установке.

TCB-AX21E2

TCB-AX32E2

внутренний блок

MMd-

aP0056sPh1-E aP0074sPh1-E aP0094sPh1-E aP0124sPh1-E aP0154sPh1-E

aP0184sPh1-E aP0244sPh1-E aP0274sPh1-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

1,7

2,2

2,8

3,6

4,5

5,6

7,1

8,0

Теплопроизводительность

кВт

1,9

2,5

3,2

4,0

5,0

6,3

8,0

9,0

Потребляемая мощность

кВт

0,038

0,039

0,043

0,045

0,054

0,105

Рабочий ток

0,29

0,31

0,32

0,39

0,75

Пусковой ток

0,51

0,54

0,56

0,68

1,13

Расход воздуха

(выс./сред./мин.)

/ч

435/400/370

540/470/400

600/520/450

690/600/520

780/680/580

1080/1000/900

Расход воздуха

(выс./сред./мин.)

л/с

121/111/103

150/130/111

166/144/125

191/166/144

216/188/161

300/277/250

звуковое давление,

воздухозаборник сзади

(макс/сред/мин)

дБ(А)

26/25/24

28/26/24

29/27/25

32/30/28

33/31/29

38/36/33

звуковое давление,

воздухозаборник снизу

(макс/сред/мин)

дБ(А)

33/32/30

36/33/30

38/35/32

39/36/33

40/38/36

49/47/44

Уровень звуковой мощности

(макс/сред/мин)

дБ(А)

48/47/45

51/48/45

53/50/47

54/51/48

55/53/51

60/58/56

Размеры (Вхшхг)

мм

210 ×

845

× 645

210 ×

845

× 645

210 × 1000 × 900

Масса

кг

Внешнее статическое

давление

Па

6 (заводская настройка)

-16-31-46, 4 уровня

5 (заводская настройка)

-15-30-45, 4 уровня

4 (заводская

настройка) -14-

29-44, 4 уровня

2 (заводская

настройка)-12-22-42

4 уровня

Диаметр трассы

(газ -

жидкость)

дюйм

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

• Номинальные условия:

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

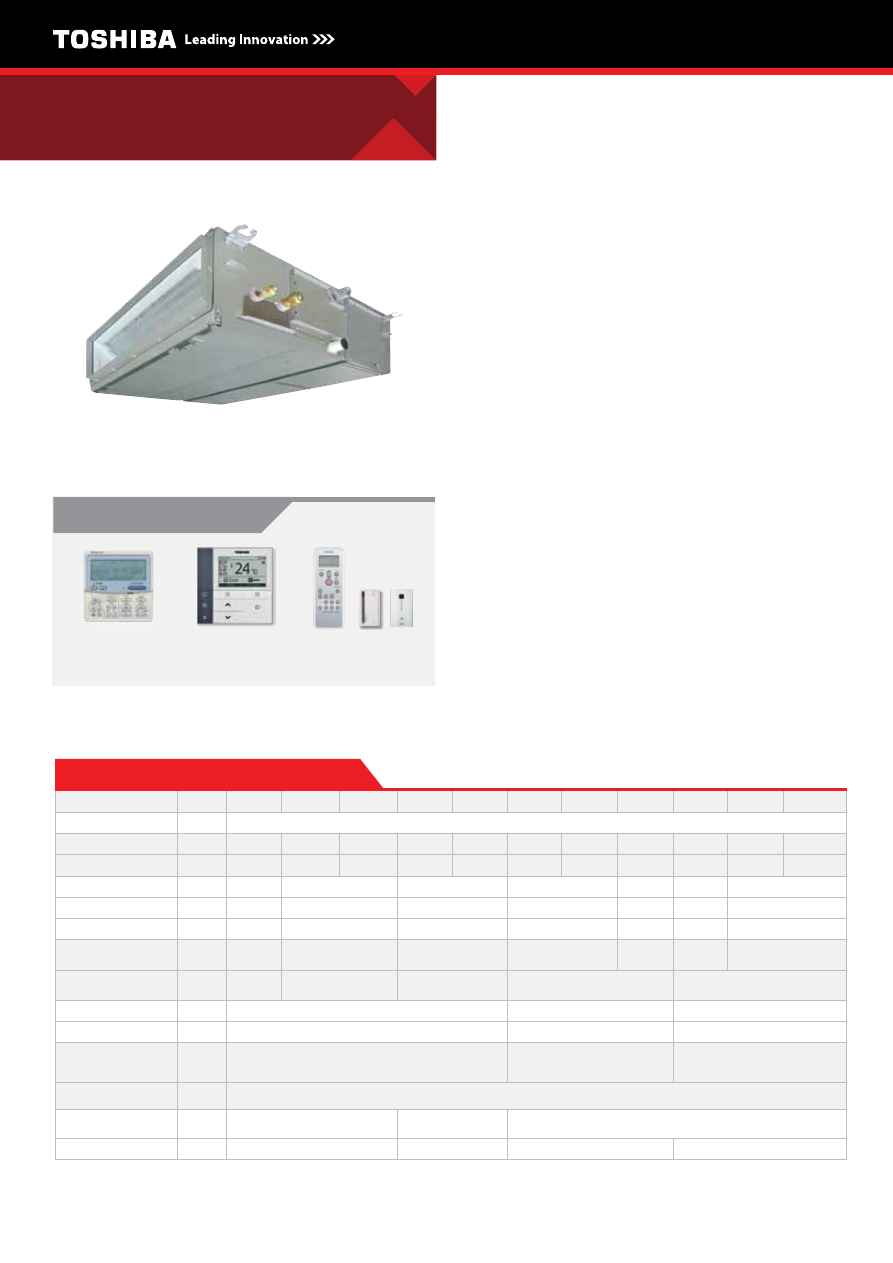

стандартные канальные блоки

MMd-aP***6bhP1-E

осоБенности

• Стандартный канальный блок удобно размещается в углуб

лении потолка или за подвесным потолком и работает

очень тихо.

• Блок обеспечивает точное поддержание заданной темпе

ратуры и равномерное распределение воздуха по всему

помещению, даже сложной формы.

ПреимУЩества

• Внешнее статическое давление, создаваемое кондици

онером, можно повысить до 120 Па, что позволяет уве

личить длину воздуховодов.

• Низкий уровень шума — всего 23 дБ(А) при минимальной

скорости вентилятора.

• гибкость применения: требуется минимум места за под

весным потолком. Прокладка воздуховодов значительно

облегчена благодаря мощной дренажной помпе с высотой

подъема конденсата до 850 мм.

• Равномерное распределение воздуха.

• обеспечивает чистый воздух в кондиционируемых

помещениях благодаря широкому ассортименту фильтров

различных классов очистки.

• Подмес свежего воздуха с улицы: воздух в помещениях не

прерывно обновляется, содержание кислорода не падает.

TCB-AX21E2

TCB-AX32E2

внутренний блок

MMd-

aP0076bhP1-E aP0096bhP1-E aP0126bhP1-E aP0156bhP1-E aP0186bhP1-E aP0246bhP1-E aP0276bhP1-E aP0306bhP1-E aP0366bhP1-E aP0486bhP1-E aP0566bhP1-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,038

0,043

0,062

0,077

0,094

0,172

0,198

Рабочий ток

0,26

0,29

0,42

0,52

0,61

1,07

1,23

Пусковой ток

0,45

0,50

0,73

0,90

1,06

1,85

2,13

Расход воздуха

(выс./сред./мин.)

/ч

540/450

/360

570/480

/390

798/660

/540

1200/990

/870

1260/1110

/930

1920/1620

/1380

2100/1740

/1500

Уровень звукового

давления (макс/сред/мин)

дБ(А)

29/26/23

30/26/23

33/29/25

36/31/27

40/36/33

Размеры (Вхшхг)

мм

275 х 700 х 750

275 х 1000 х 750

275 х 1400 х 750

Масса

кг

Внешнее статическое

давление (заводские

настройки)

Па

Внешнее статическое

давление

Па

30 - 40 - 50 - 65 - 80 - 100 - 120 (7 ступеней)

Диаметр трассы

(газ -

жидкость)

дюйм

ø 9.5/ ø 6.4

ø 12.7 / ø 6.4

ø 15.9 / ø 9.5

Диаметр дренажа

мм

теХниЧеские Характеристики

• Номинальные условия:

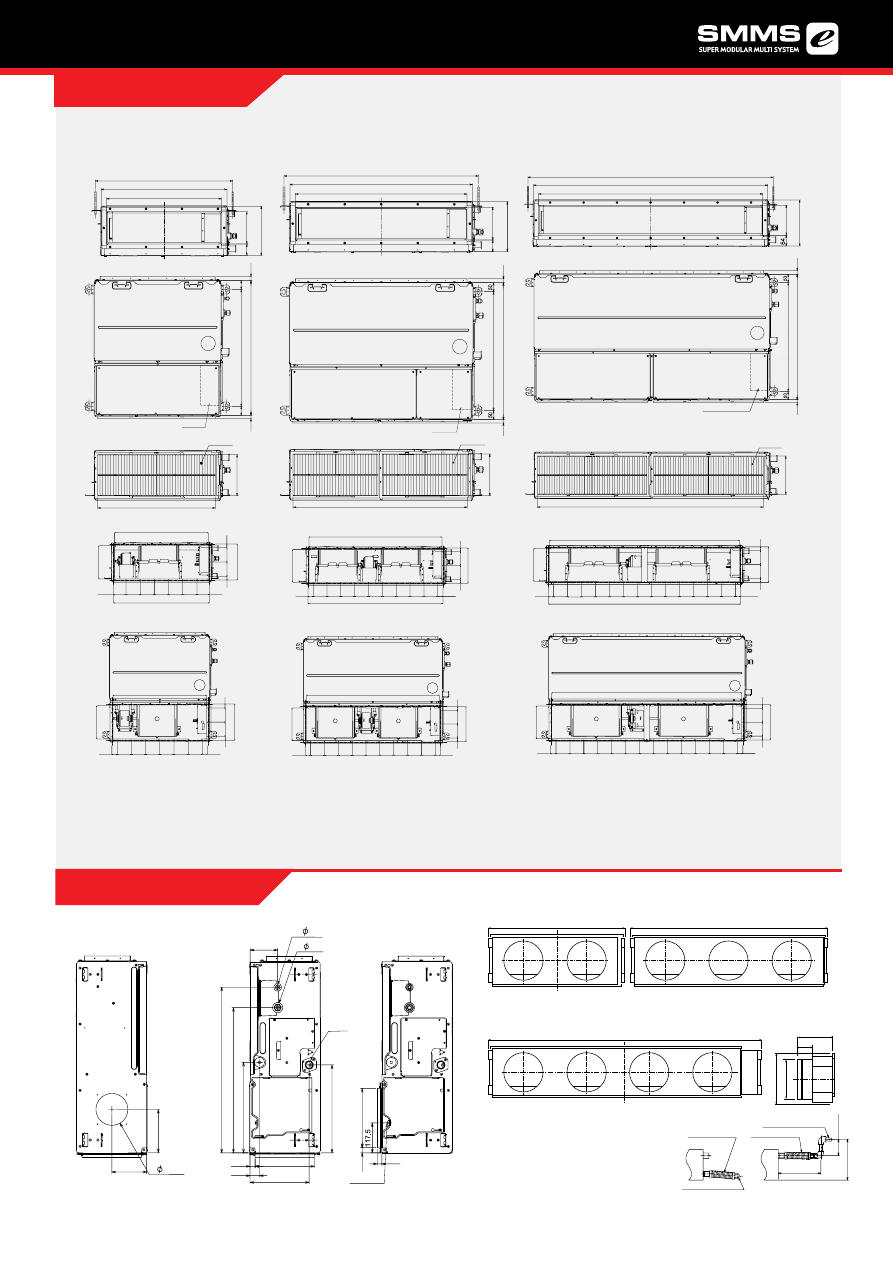

вид сБокУ

раЗмеры

650 (С1)

750 (С2)

254

675

87,5

87.5

660

235.2

100

254

37.5

37,5

659,4

100

235,4

765 (C1)

700 (C2)

640 (C3)

650 (С1)

750 (С2)

654

229

275

(C2)

180

(C3)

254

975

37.5

960

235,2

100

254

37.5

959,4

235.4

100

953,5

229

275

(C2)

180 (

C3)

1065 (C1)

1000 (C2)

940 (C3)

(D1)

(D2)

(D3)

(D4)

(D3)

(D2)

254

1375

37.5

1360

235.2

100

254

37.5

1359.4

100

235,4

100

1465 (C1)

1400 (C2)

1340 (C3)

650 (С1)

750 (С2)

1349

229

275

(C2)

180 (

C3)

136

170

125

180

650

570

355

345

233
232

233

(A)

(B)

< 300

наклон <1/100

< 618

< 850

024 / 027 / 030

036 / 048/ 056

007 / 009 / 012 / 015 / 018

694

1394

994

263 ø200

175

TCb - sF56C6bPE
007 / 009 / 012 / 015 / 018

TCb - sF80C6bPE
024 / 027 / 030

TCb - sF160C6bPE
036 / 048/ 056

(s)

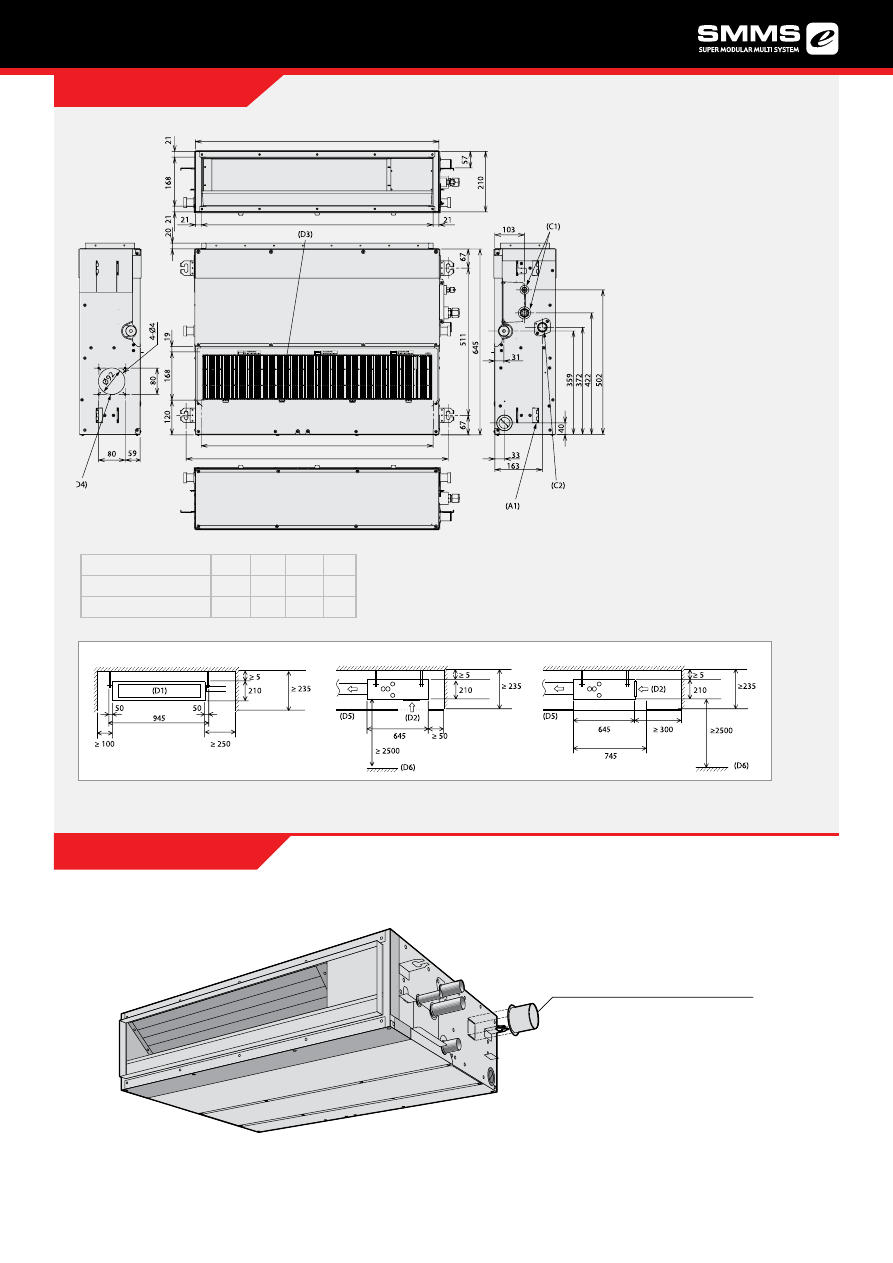

(А) Подключение фреоновой трассы (газовая линия)
(B) Подключение фреоновой трассы (жидкостная линия)
(C1) Высота подвесного болта
(С2) габаритные размеры
(С3) Воздуховыпускное отверстие

(D1) Электрический щиток
(D2) Воздушный фильтр
(D3) забор воздуха сзади
(D4) забор воздуха снизу
(S) гибкий дренажный шланг

все типоразмеры

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

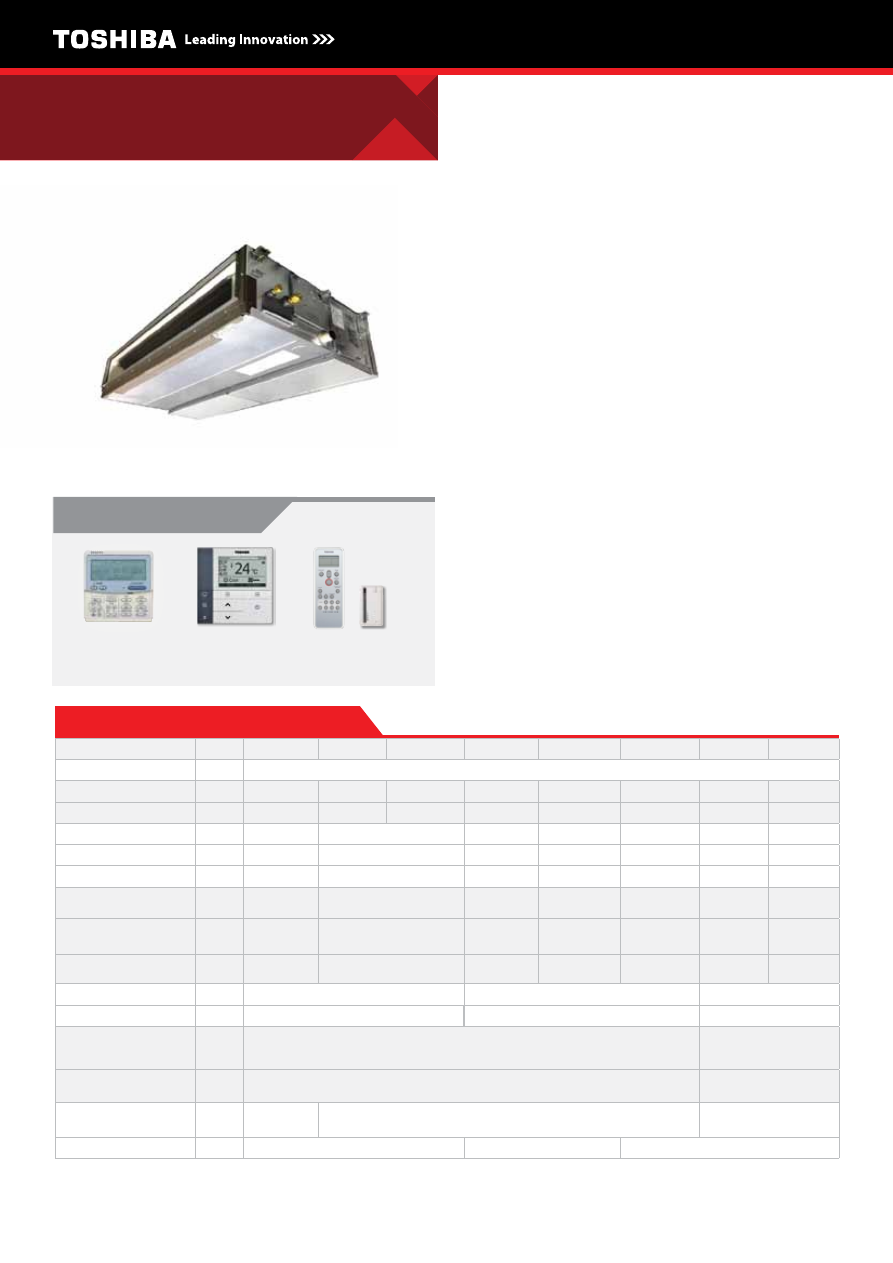

высоконапорные

канальные блоки

MMd-aP***6hP1-E

TCB-AX32E2

внутренний блок

MMd-

aP0186hP1-E aP0246hP1-E aP0276hP1-E

aP0366hP1-E

aP0486hP1-E

aP0566hP1-E aP0726hP1-E aP0966hP1-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

5,6

7,1

8,0

11,2

14,0

16,0

22,4

28,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

18,0

25,0

31,5

Потребляемая мощность

кВт

0.085/

0.085

0.198

0.230

0.290

0.54

0.79

Рабочий ток

0.52

0.70

1.17

1.34

1.68

5,25

5,52

Пусковой ток

0.78

1.05

1.75

2.01

2.51

13,6

14,8

Расход воздуха

(выс./сред./мин.)

/ч

800/660/550

1200/970/800

1920/

1560/1340

2100/1740/1420

2400/

2040/1660

3800/

3200/2500

4800/

4200/3500

Уровень звукового

давления (макс/сред/мин)

дБ(А)

37/32/30

38/34/31

41/37/34

42/40/35

45/42/37

44/40/36

46/42/38

звуковая мощность

(макс/сред/мин)

дБ(А)

60/54/50

60/55/51

62/57/53

65/62/54

68/64/56

79/75/71

81/75/73

Размеры (Вхшхг)

мм

298 х 1000 х 750

298 х 1400 х 750

448

× 1400 × 900

Масса

кг

Внешнее статическое

давление (заводские

настройки)

Па

100

150

Внешнее статическое

давление

Па

50-75-125-150-175-200 (6 ступеней)

50-83-117-150-183-217-250

(7 ступеней)

Диаметр трассы

(газ -

жидкость)

1/2” - 1/4”

5/8” - 3/8”

7/8” - 1/2”

Диаметр дренажа

мм

теХниЧеские Характеристики

осоБенности

• Мощные высоконапорные блоки Toshiba способны

создать воздушный поток до 4800 м

/ч.

• Благодаря гибкой системе воздуховодов и компакт

ным размерам блок может кондиционировать по

мещения большой площади, оставаясь совершенно

незаметным в интерьере.

• Высоконапорный канальный блок — идеальное

решение как для новых зданий, так и для оборудуемых

системой кондиционирования в процессе ремонта.

ПреимУЩества

• Удобный монтаж.

• Смотровое отверстие в блоке для доступа

и обслуживания.

• широкий выбор дополнительного оборудования:

фильтры длительного использования, дренажная пом

па и т.п.

• Повышенное внешнее статическое давление:

до 200 Па у моделей 2-6 НР, до 250 Па у мощных

моделей 8 и 10 НР).

• Номинальные условия:

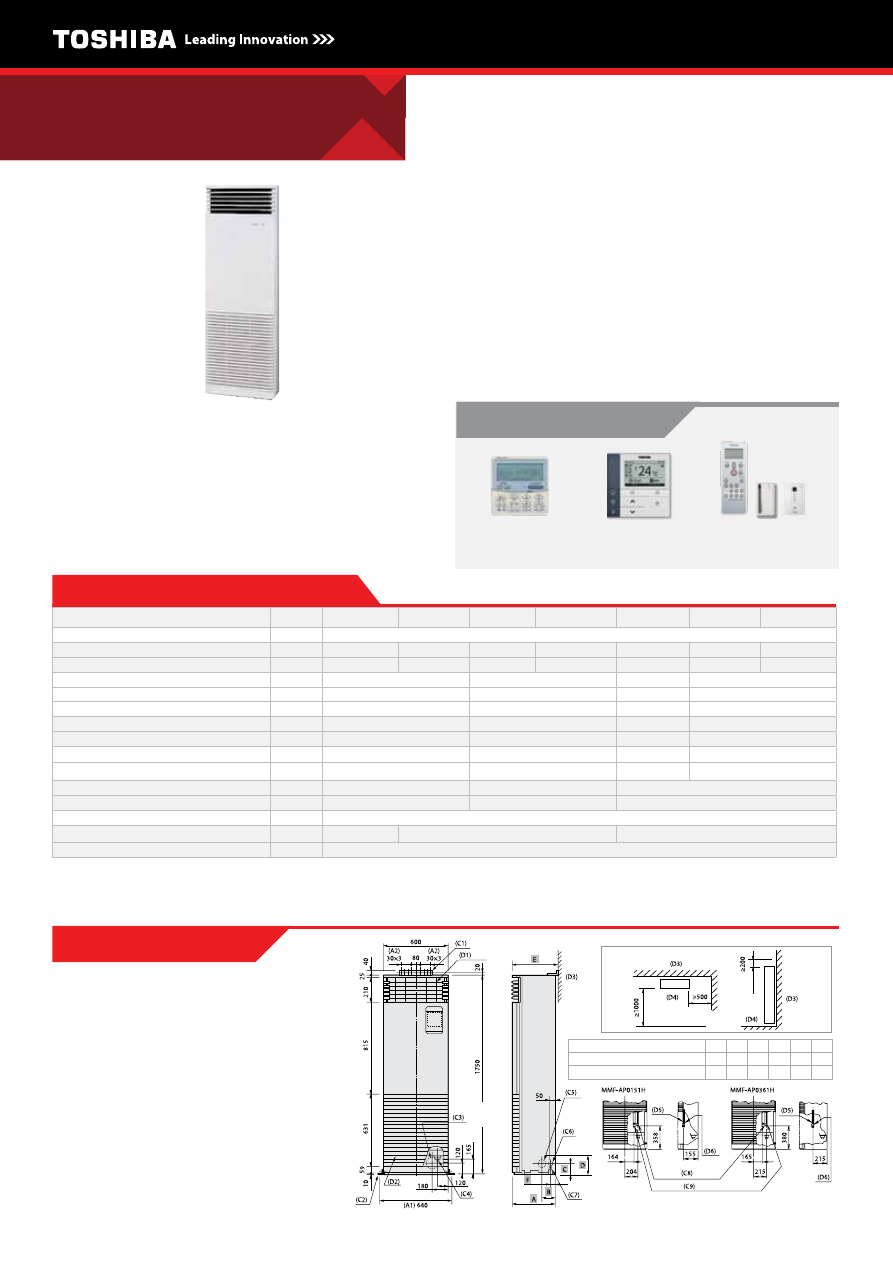

колонные блоки

MMF-aP***6h1-E

осоБенности

• Колонный напольный блок обычно использует

ся для кондиционирования больших помещений

с невысокими потолками. особенно удобны они

для ресторанов, фойе кинотеатров и отелей и про

чих мест скопления большого количества людей.

ПреимУЩества

• Снижена площадь, необходимая для установки: блок до

8 кВт занимает всего 0,128 м

, а блок до 16 кВт – 0,243 м

• Высокий расход воздуха обеспечивает быстрое

охлаждение всего помещения: от 180 до 600 л/сек

(660 - 2160 м

/час).

• Качание воздушного потока под углом до 150°.
• широкий диапазон производительности: мощность

охлаждения от 4,5 до 16 кВт, обогрева от 5 до 18 кВт.

(A1) Положение винтов для наполного крепления блока

(A2) шаг

(C1) Кронштейн для крепления к стене

(C2) Кронштейн для крепления к полу (с обеих сторон)

(C3) отверстие для труб сзади (съемная сте

нка Ø130

)

(C4) Дренажный поддон

(C5) отверстие для труб сбоку (с обеих сторон)

(съемная стенка)

(C6) Дренажное отверстие (с обеих сторон)

(съемная стенка)

(C7) заземляющий винт (M4)

(C8) Подключение трассы (жидкостная линия)

(C9) Подключение трассы (газовая линия)

(D1) Воздуховыпускное отверстие

(D2) Вход воздуха

(D3) Стена

(D4) (Передняя панель)

(D5) Сторона жидкости

(D6) Сторона газа

(S) Пространство для установки и обслуживания

Модель

MMD-AP0156H-E - AP0276H-E 200 107 132 157 210 50

MMD-AP0366H-E - AP0566H-E 380 125 120 160 390 40

Положение труб фреоновой трассы

(s)

раЗмеры

внутренний блок

MMF-

aP0156h1-E

aP0186h1-E

aP0246h1-E

aP0276h1-E

aP0366h1-E

aP0486h1-E

aP0566h1-E

Питание

В-фаз-гц

220/240-1-50

Холодопроизводительность

кВт

4,5

5,6

7,1

8,0

11,2

14,0

16,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,15

0,19

0,28

0,35

Рабочий ток

0,67

0,88

1,29

1,6

Пусковой ток

0,9

1,1

1,7

2,1

Расход воздуха (макс/мин)

/ч

900/660

1200/840

1920/1380

2160/1560

Расход воздуха (макс/мин)

л/с

249/183

332/233

532/382

598/432

Уровень звукового давления (макс/сред/мин)

дБ(А)

46/43/38

49/45/40

51/48/44

54/50/46

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

64/61/56

67/63/58

69/66/62

72/68/64

Размеры (Вхшхг)

мм

1750 × 600 × 210

1750 × 600 × 390

Масса

кг

Воздушный фильтр

Стандартный фильтр длительного использования

Диаметр трассы (газ - жидкость)

дюйм

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

теХниЧеские Характеристики

ПУльты УПравления

RBC-AMS54E-EN

RBC-AMS41E

TCB-AX21E2

TCB-AX32E2

• Номинальные условия:

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 9
