В XIX веке считалось, что Япония живет лишь древними

традициями. Toshiba – мировой лидер в области новейших

технологий – опровергла это мнение своими открытиями

и смелыми решениями. У истоков компании стояли два ве

ликих японских изобретателя, Хисашиге Танака и ичисуке

Фудзиока.

В 1939 году созданные ими фирмы слились в компанию

Tokyo Shibaura Electric Co, а вскоре компания получила из

вестность под названием Toshiba. Благодаря постоянным

разработкам в области кондиционирования Toshiba уже 80

лет лидирует в технологиях энергосбережения и управле

ния климатом.

Первый в Японии герметичный

компрессор для холодильного

оборудования.

Первый кондиционер, управ

ляемый микропроцессором.

Бесшумные и экономичные цифро

вые инверторные кондиционеры

с двухроторным компрессором.

SMMS-i, первая в мире полностью

инверторная VRF-система с тремя

компрессорами в наружном блоке.

Корпорация Toshiba вошла

в TOP-100 ведущих иннова

ционных брендов.

Первая в мире бытовая

сплит-система.

Первый в мире инверторный конди

ционер. Вслед за Toshiba весь мир

перешел к разработке и продаже

кондиционеров на базе инверторной

технологии.

VRF-системы Toshiba SMMS-e сертифицированы

EUROVENT Сертификация еВРоВеНТ удостоверяет

соответствие производительности холодильной тех

ники и оборудования для кондиционирования возду

ха высшим европейским и мировым стандартам.

Daiseikai, первый в мире бытовой

кондиционер, очищающий воздух

с качеством профессионального

воздухоочистителя.

SHRM-i, впервые VRF-система с ре

куперацией тепла оснащена тремя

инверторными компрессорами.

вПервые в яПонии, вПервые в мире...

1930

1978

1993

2010

2014

1961

1981

2000

2012

2018

иСТоРиЯ

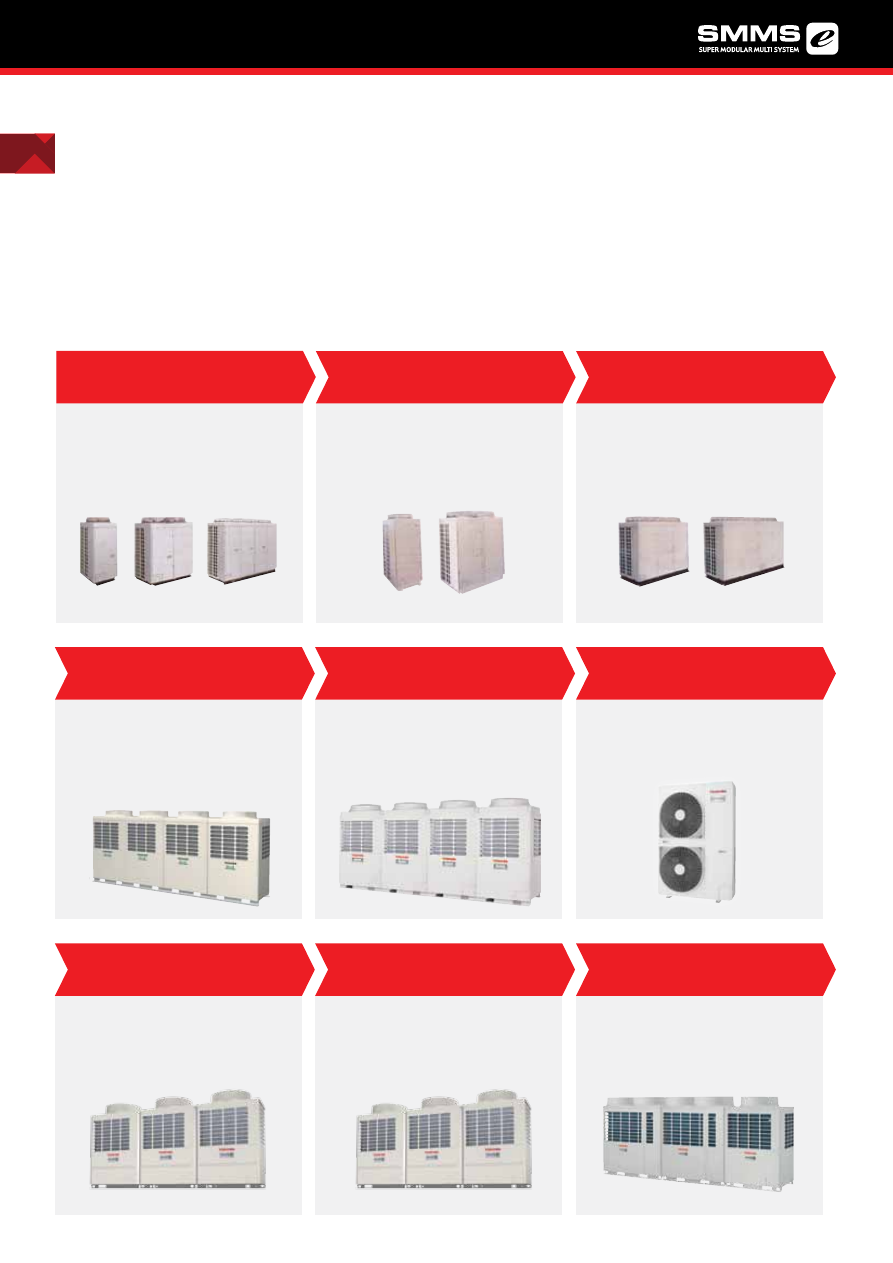

история VRF-систем Toshiba

Toshiba – одна из крупнейших в мире компаний, с многомиллиардным оборотом и 206000 сотрудников. Toshiba Air Conditioning

продает кондиционеры более чем в 120 странах мира и имеет более 2400 патентов в Японии и других странах.
Научно-исследовательский центр Toshiba проводит экспериментальные работы, взаимодействует с ведущими университетами.

Благодаря этому на протяжении более чем 30 лет Toshiba лидирует в создании коммерческих систем кондиционирования

с переменным расходом хладагента (VRF).
С 2003 года Toshiba выпускает полностью инверторные VRF-системы, а в 2018 году предлагает в России совершенную и

мощную систему SMMS-e., трехтрубную систему с рекуперацией SHRM-e и минисистему кондиционирования MIni-SMMS-e.

1985 – Multi System AC

1987 – Super Multi

1994 – Wide Multi

1999 – MMS

2003 – SMMS

2005 – Mini SMMS

2010 – SMMS-i

2012 – SMMS-i

(высокотемпературные)

2016 – SMMS-e

Первая система с переменным

расходом хладагента (VRF).

Первая модульная VRF-система

(до 4 наружных блоков). Контроль

и перераспределение уровня масла

в комперссорах.

Три компрессора и три инвертора

в наружном блоке. Максимальная

энергоэффективность в отрасли.

Мультизональная система с элек

тронным контроллером.

Полностью инверторная система

с двухроторными компрессорами

и хладагентом R410A.

Система для высокой температуры

окружающей среды (тропическое

исполнение).

оптимальное распределение

потоков хладагента, свободное

ветвление трассы.

Первая компактная VRF для

коттеджей и небольших офисов.

Повышена

производительность

отдельного блока и системы в це

лом. ESEER выше 7.0 у всех блоков.

ПоВышеННый

КоМФоРТ

ЭКоНоМиЯ

ЭНеРгии

ESEER > 7.0

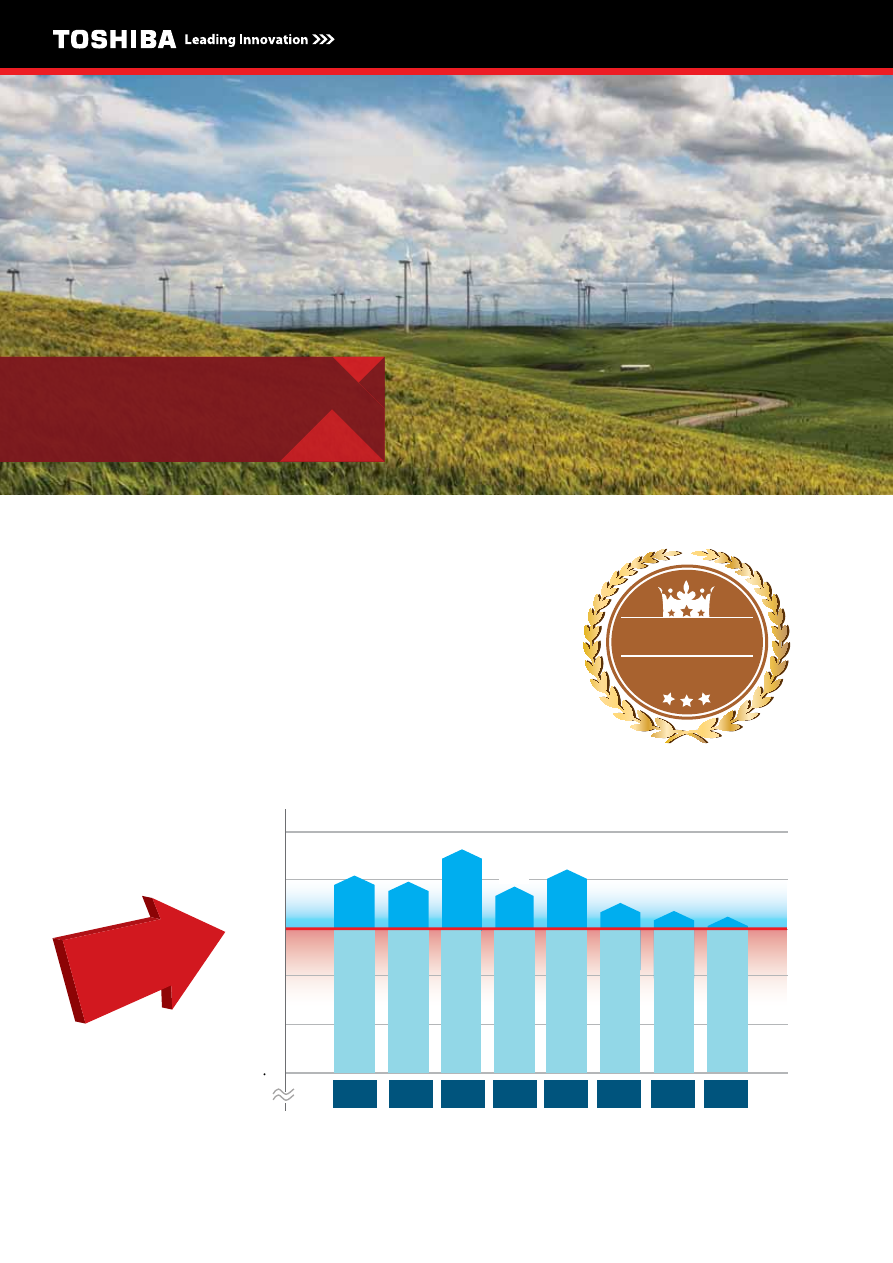

Достичь показателя

EsEER свыше 7,00

для всех типоразмеров наруж

ных блоков SMMS-e позволило применение современных технологий:
•  эффективные двухроторные компрессоры постоянного тока,
•  алмазоподобное покрытие разделительных пластин компрессоров,
•  новая трехрядная конструкция теплообменника,
•  усовершенствованная форма вентиляторов.

8.0

7.5

7.55

8HP

10HP 12HP 14HP 16HP 18HP

20HP 22HP

7.45

7.70

7.58

7.25

7.17

7.10

7.0

6.5

6.0

5.5

7.42

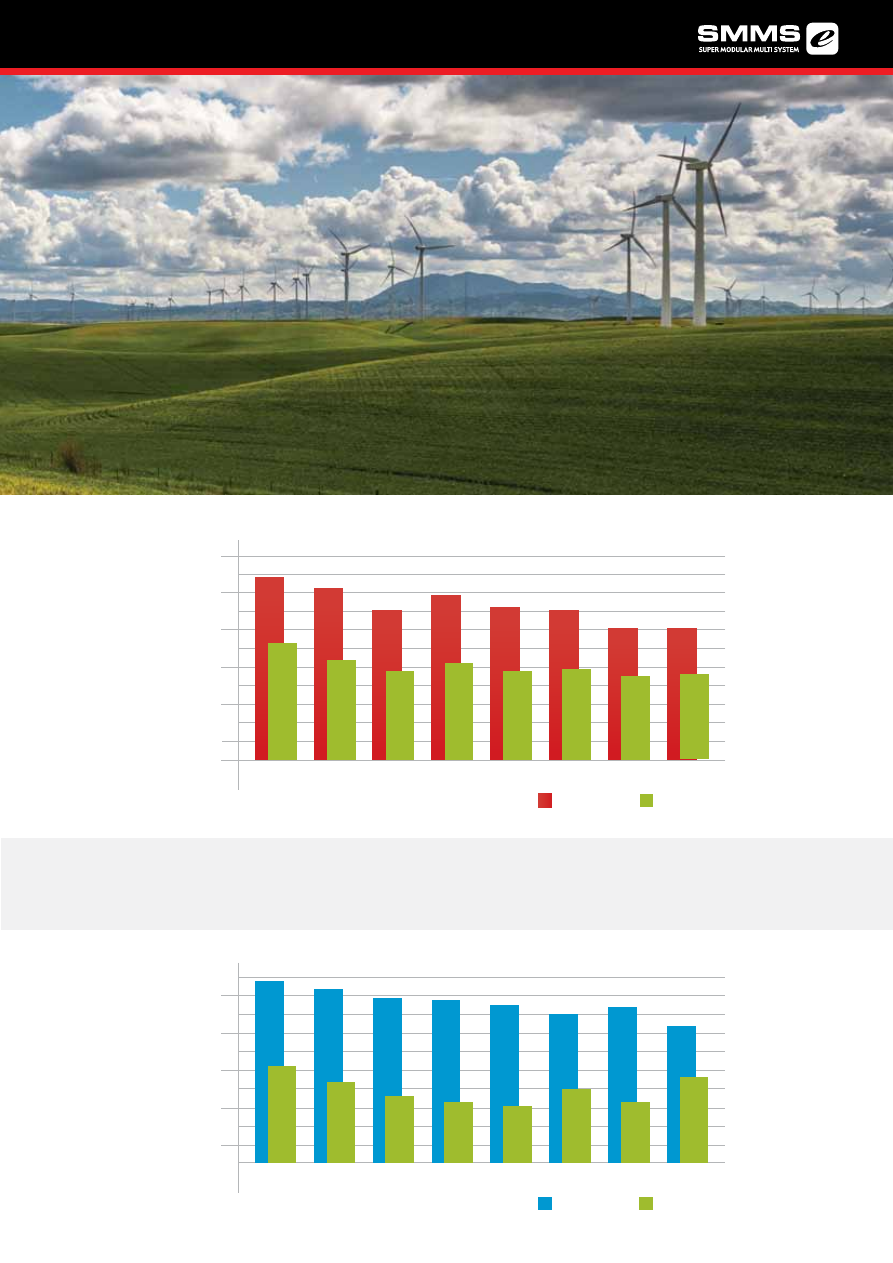

ПовыШенный Уровень
Эффективности

Высший

класс

COP

(обогрев)

EER

(охлаждение)

7.0
6.5
6.0
5.5
5.0
4.5
4.0
3.5
3.0
2.5
2.0

6.44

4.52

3.88

4.25

6.01

3.89

5.53

4.02

5.78

5.56

3.96

5.53

3.71

5.05

3.80

5.07

8HP

10HP

12HP

14HP

16HP

18HP

20HP

22HP

Номинальная

50% нагрузка

6.5
6.0
5.5
5.0
4.5
4.0
3.5
3.0
2.5
2.0

6.40

4.04

3.12

3.64

6.22

3.35

5.86

3.24

5.70

5.64

3.50

5.50

3.27

5.61

2.65

5.35

8HP

10HP

12HP

14HP

16HP

18HP

20HP

22HP

Номинальная

50% нагрузка

широкий диапазон производительности систем и высочайшие показатели энергетической

эффективности делают SMMS-e самой энергосберегающей системой в отрасли.

CoP=6,44

в режиме обогрева,

EER=6,40

в режиме охлаждения.

ПРоизВоДиТельНоСТь

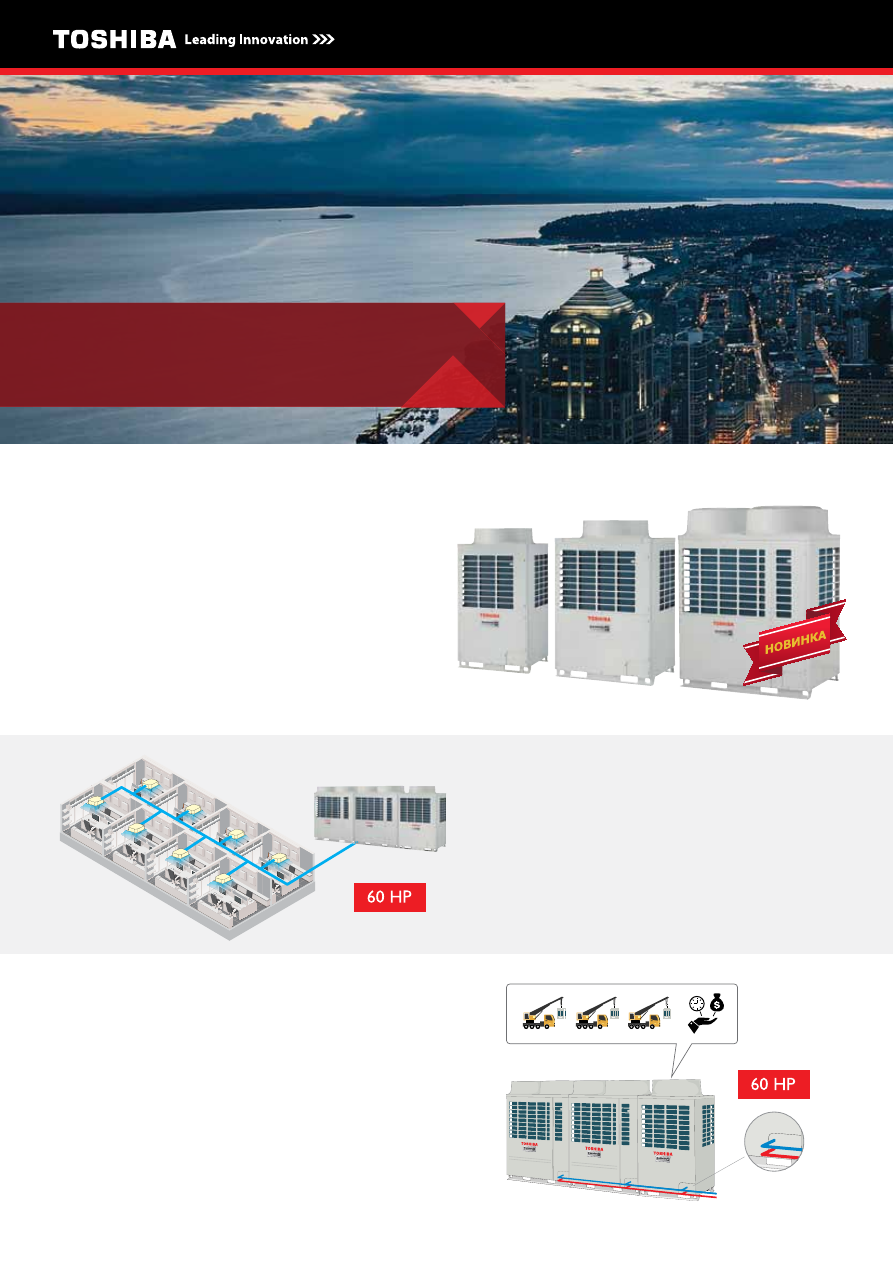

Модельный ряд новой системы SMMS-e включает

в себя 3 новых блока с повышенной мощностью.

Теперь модуль может иметь производительность 18,

20 и даже 22 HP.

Производительность системы SMMS-e теперь

достигает 60 HP, и к ней можно подключить

до 64 внутренних блоков.

Производительность одной системы выросла с 48 до 60 HP.

Это позволяет сэкономить время и уменьшить расходы,

связанные с установкой дополнительного блока, по сравне

нию с предшествующей моделью.
Благодаря новому компактному дизайну, блок занимает

меньше места. Это огромное преимущество в тех случаях,

когда допустимый вес блоков и свободное пространство

жестко ограничены.

УвелиЧена ПроиЗводительность
отдельноГо Блока

УвелиЧена ПроиЗводительность
всей системы

комПактные нарУжные Блоки

SMMS-e

8, 10, 12 HP

14, 16 HP

18, 20, 22 HP

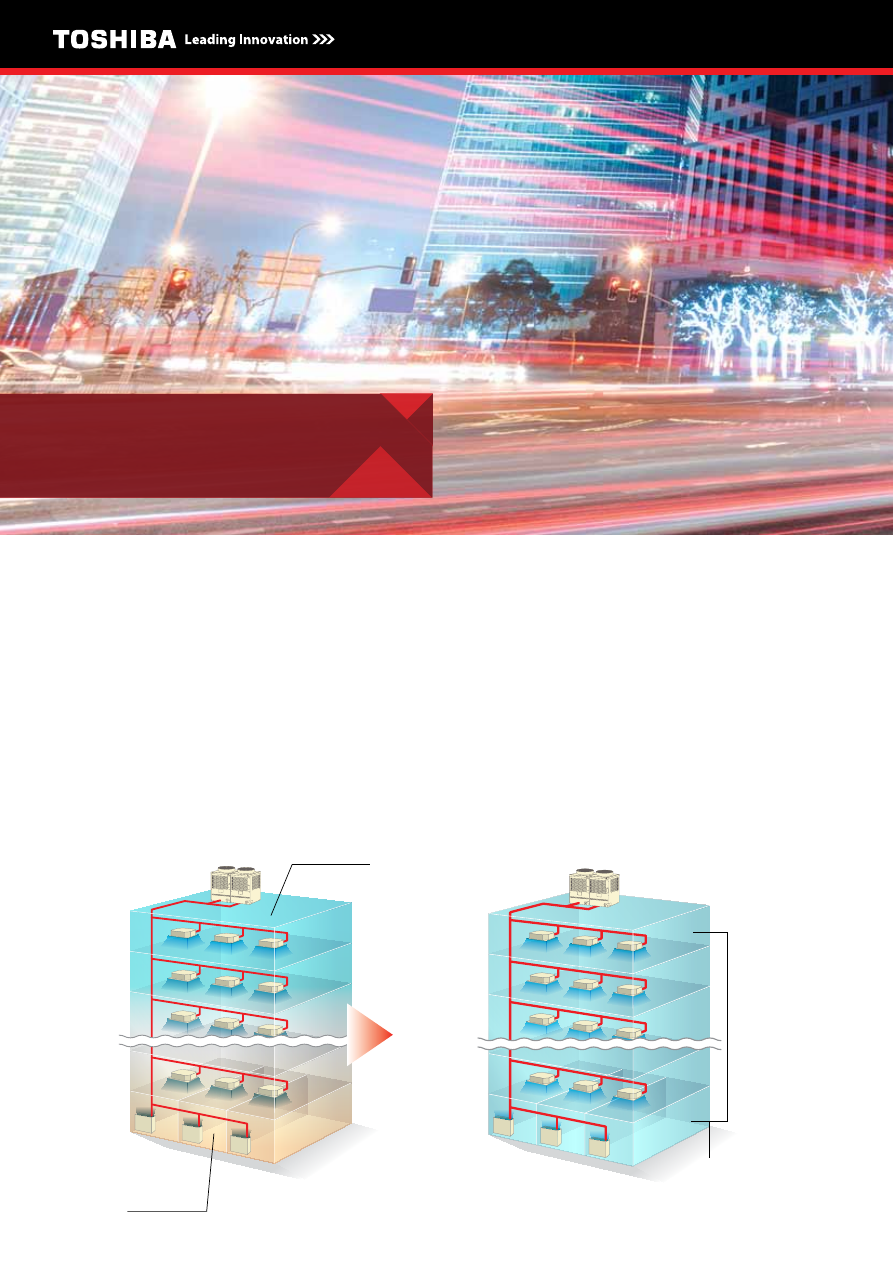

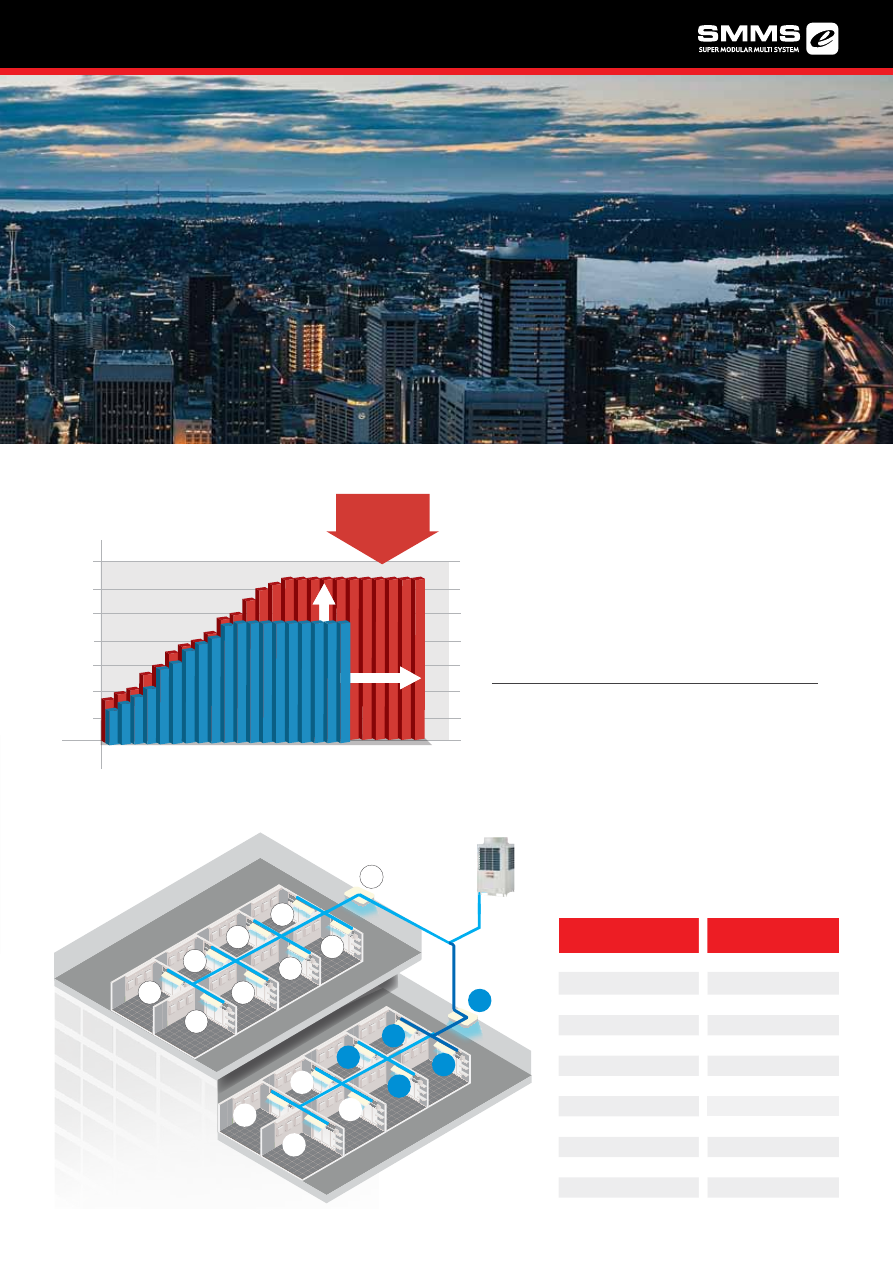

Toshiba увеличила количество внутренних блоков,

подключаемых к системе кондиционирования. Теперь

в единую систему SMMS-e могут быть объединены до

64* внутренних блоков различных типов.

* системы SMMS-e номинальной производительностью 30 - 60 НР

БольШе внУтренниХ Блоков

(блок)

Количество внутренних блоков

Производительность SMMS-e

модель

(HP)

SMMS-e

до 64

внутренних

блоков

8HP

Даже к одному наружному блоку производи

тельностью всего 8 НР можно подключить

до 18 внутренних блоков!

Производительность

системы

кол-во внутенних

блоков

8 HP

10 HP

12 HP

14 HP

16 HP

18 HP

20 HP

22 HP

24 HP

26 HP

28 HP

30-60 HP

ПоВышеННый

КоМФоРТ

ПолНое УПРАВлеНие

СиСТеМой

Слишком холодно!

Слишком жарко!

Tочное

поддержание

температуры

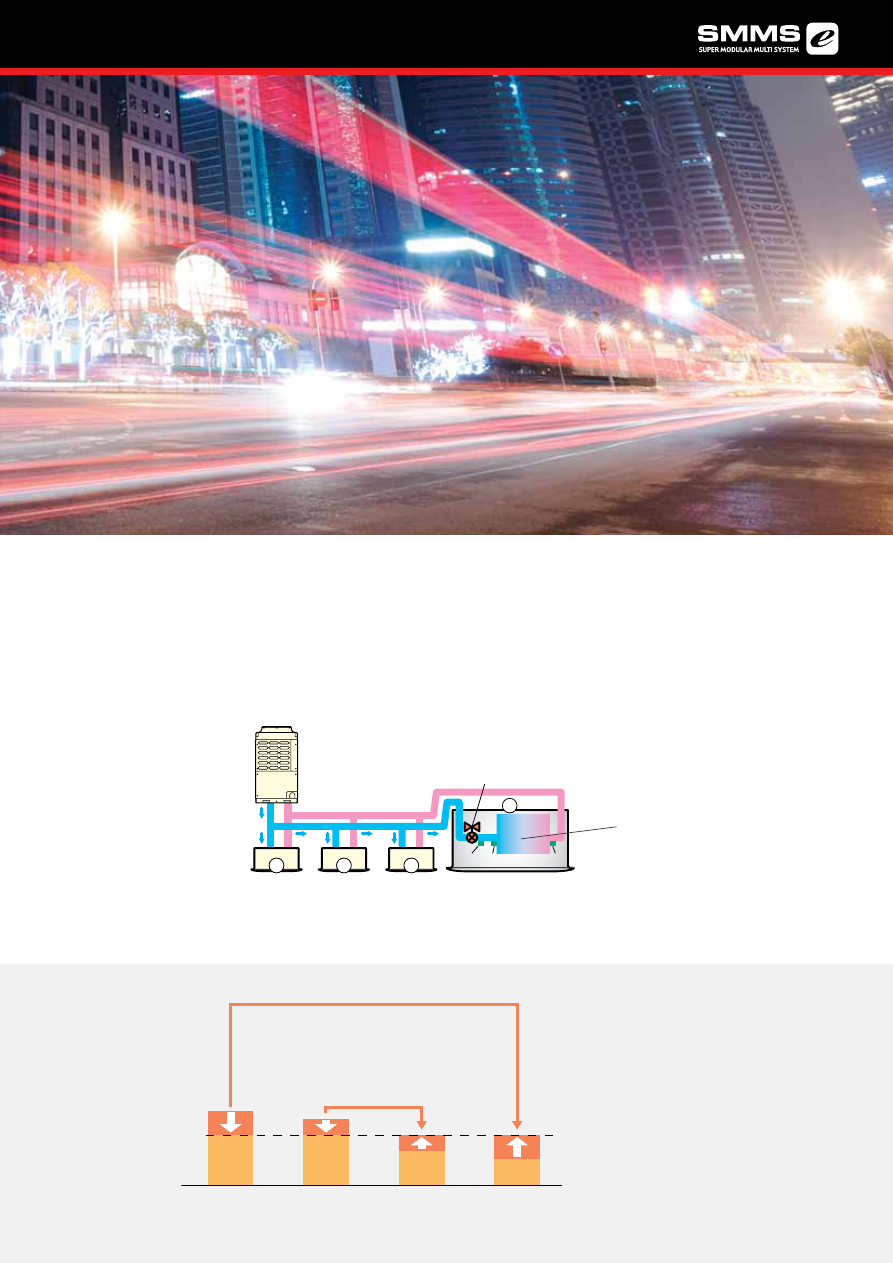

Разработанная Toshiba интеллектуальная система управ

ления гарантирует, что в каждом помещении будет точно

поддерживаться желаемая температура, независимо от типа

внутренних блоков, длины трассы и перепада высот.

Поток хладагента оптимизируется не только в каждом

отдельном блоке SMMS-e, но и в системе в целом.

• В VRF-системах, содержащих большое число блоков, из-за

различного расстояния до наружных блоков в некоторых

внутренних блоках образуется избыток хладагента,

а в других — недостаток.

• При движении хладагента по трубам фреоновой трассы

происходит потеря давления и утечка тепла, в результате

в каждый блок может попадать неоптимальное количество

хладагента.

• интеллектуальная система непрерывно контролирует дат

чики расхода хладагента и проходное сечение вентилей

PMV. Благодаря этому SMMS-e точно поддерживает задан

ную температуру в каждом помещении даже при перепаде

высот между ними до 40 метров.

Постоянный контроль темПератУры
в каждой комнате

тоЧное УПравление
Потоком ХладаГента

(A)

(B)

(D)

(C)

избыток (А) уменьшается,

а недостаток (D) компенсируется

избыток (В) уменьшается,

а недостаток (C) компенсируется

заданная мощность

Производ.

TCJ

TC2

TC1

Наружный блок

Внутр. блок

Вентиль с приводом от

шагового двигателя (PMV)

Теплообменник

датчик температуры

хладагента

вход

датчик температуры

хладагента

выход

Точность в распределении хладагента обеспечивается электронным терморегулирующим вентилем расхода хладагента

(PMV) от Toshiba. PMV препятствует движению хладагента к незадействованным внутренним блокам. Система позволя

ет избежать байпасных потерь и обеспечивает точный контроль производительности компрессоров наружного блока.

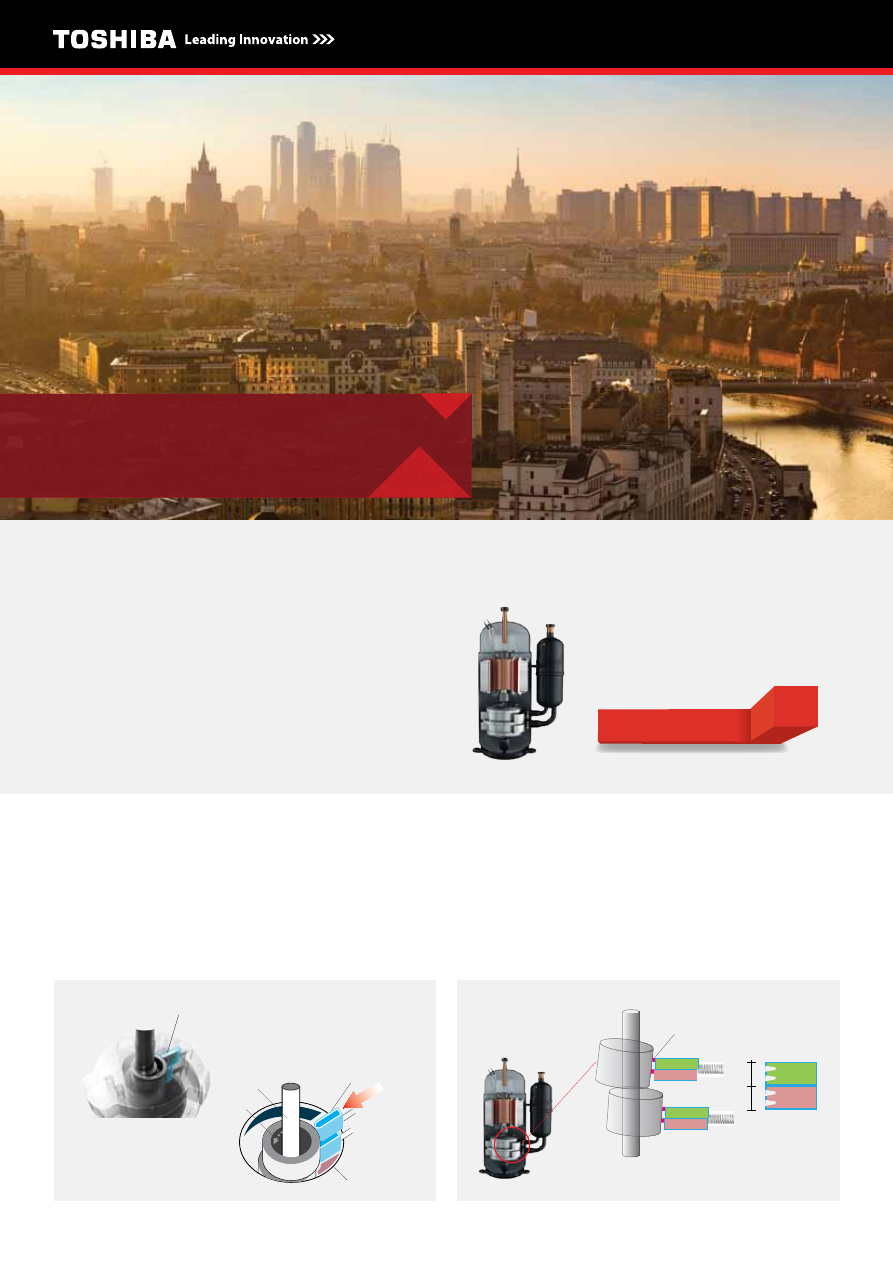

НоВый иНВеРТоРНый

КоМПРеССоР

Мощный и эффективный, созданный с применени

ем передовых технологий двухроторный компрес

сор постоянного тока работает в более широком

диапазоне скоростей вращения.

Увеличенный до 64 куб. см рабочий объем цилиндра

повышает производительность компрессора.

Повышенная прочность разделительной пластины с алма

зободобным покрытием уменьшает трение и увеличивает

тем самым надежность и эффективность работы двигателя

компрессора.

инновационная двухступенчатая разделительная пластина

плотнее прилегает к ротору. избыточное трение и износ

компонентов исключаются, поэтому срок службы компрес

сора повысился.

комПрессор с Широким
диаПаЗоном скоростей

Пластина с алмаЗоПодоБным
Покрытием

двУХстУПенЧатая раЗделительная
Пластина

Трение

SMMS-e

Ротор

Вал

двухступ.
пластина

Разделительная

пластина

Разделительная

пластина

Цилиндр

Ротор

компрессора

Картер

рабочий объем цилиндра

см

SMMS-e

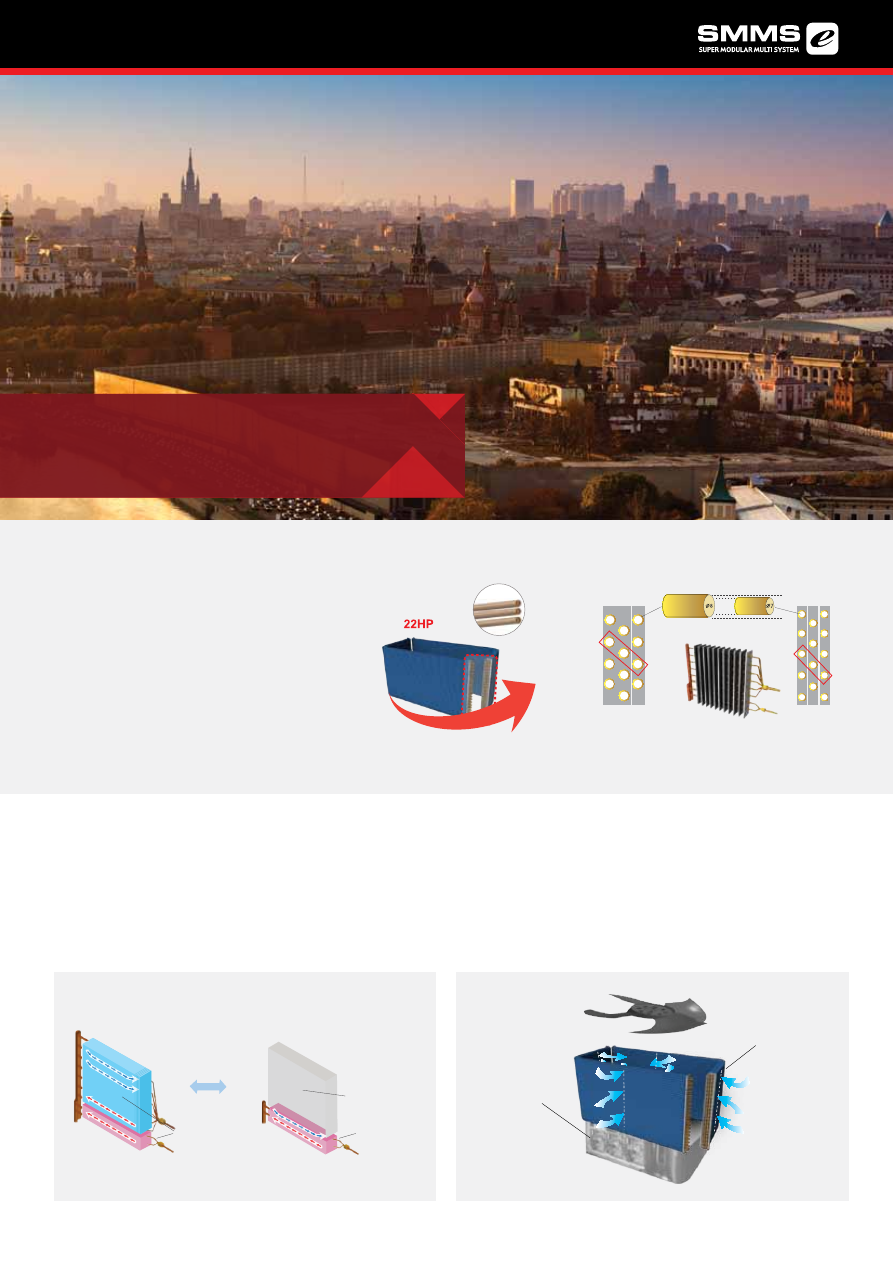

В новом теплообменнике, используемом

в системах SMMS-e, трубки расположены

в три ряда, а не в два, как это было в пре

дыдущей модели. Благодаря этому площадь

теплообмена увеличилась на 13%.

Секции теплообменника расположены по всем четырем

сторонам наружного блока. Таким образом обеспечи

вается равномерное обдувание воздухом и улучшается

теплообмен.

новый теПлооБменник

выБор теПлооБменника

ЧетыреХсторонний теПлооБменник

Предыдущая модель 8 mm

SMMS-e 7 mm

16 HP

модель

16 HP

SMMS-e

на

13%

больше

охлаждение при высоких температурах

наружного воздуха

охлаждение при низких температурах

наружного воздуха

макс. работа

100%

от общей мощности

использование

не используется

мин. работа

20%

от общей мощности

Теплообменник

Компрессорное

отделение

ТеПлооБМеННиК

Теплообменник наружного блока разделен на две сек

ции. Система определяет, какой теплообменник надо

использовать, в зависимости от температуры. Результат:

производительность точно соответствует нагрузке

и энергия экономится.

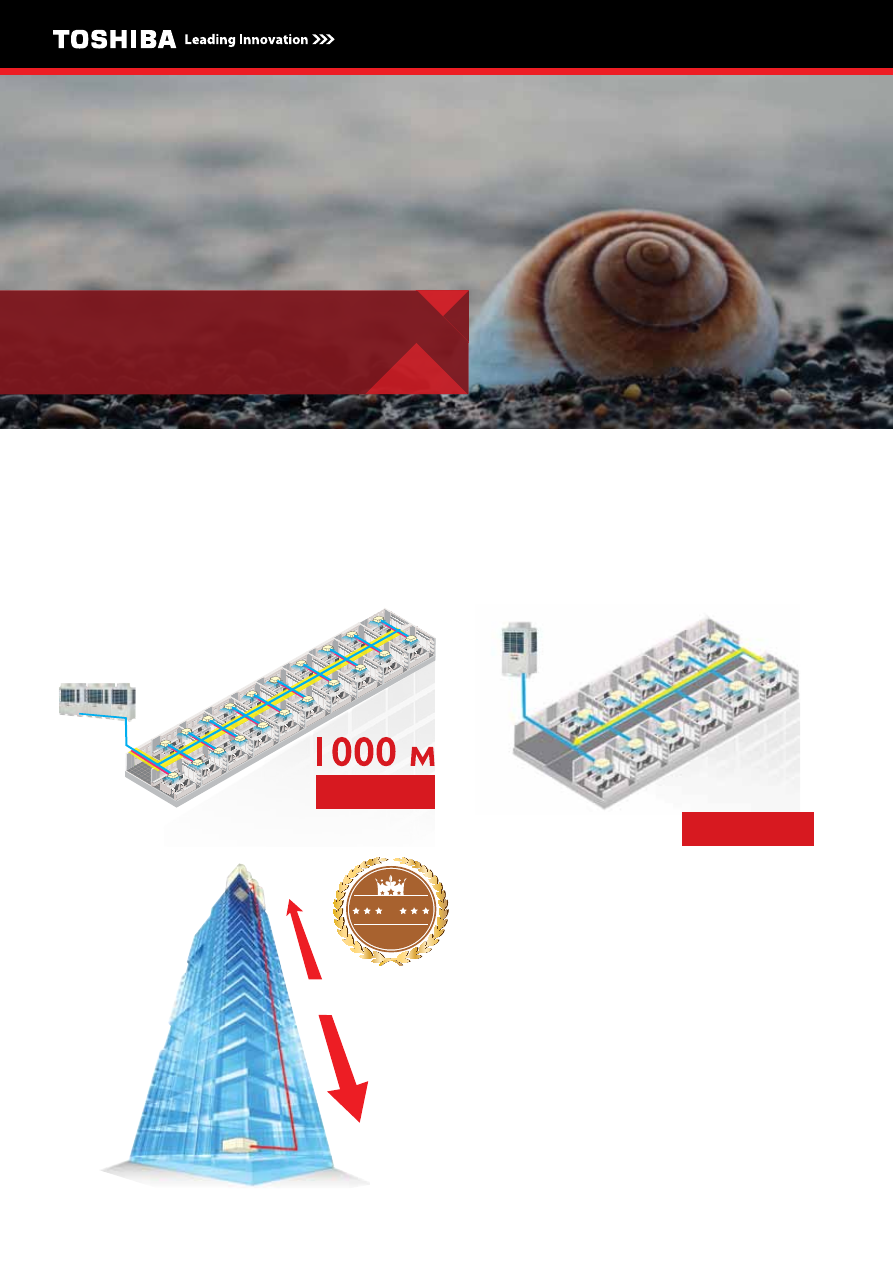

Благодаря уникальной технологии распределения хлад

агента и конструкции разветвителей, максимальная общая

длина трассы SMMS-e может достигать 1000 метров.

Максимальное расстояние от первого разветвителя до

самого удаленного внутреннего блока может достигать

90 метров. Это делает систему удобной для установки

в гостиницах или офисных зданиях.

еще один рекордный показатель по отрасли – максимальный

перепад высот между внутренними блоками, который состав

ляет 40 метров (высота 11-этажного здания).
особенности трассы SMMS-e открывают широкие возмож

ности при проектировании системы кондиционирования,

сокращая стоимость установки.

оБЩая длина
трассы

длина ветви трассы После
ПервоГо раЗветвителя

ПереПад высот междУ
внУтренними Блоками

Перепад высот между

внутренними блоками

40м

максимальная

длина трассы

длина ветви трассы

после 1 разветвителя

90 м

гиБКАЯ КоНСТРУКциЯ

ТРАССы

в отрасли

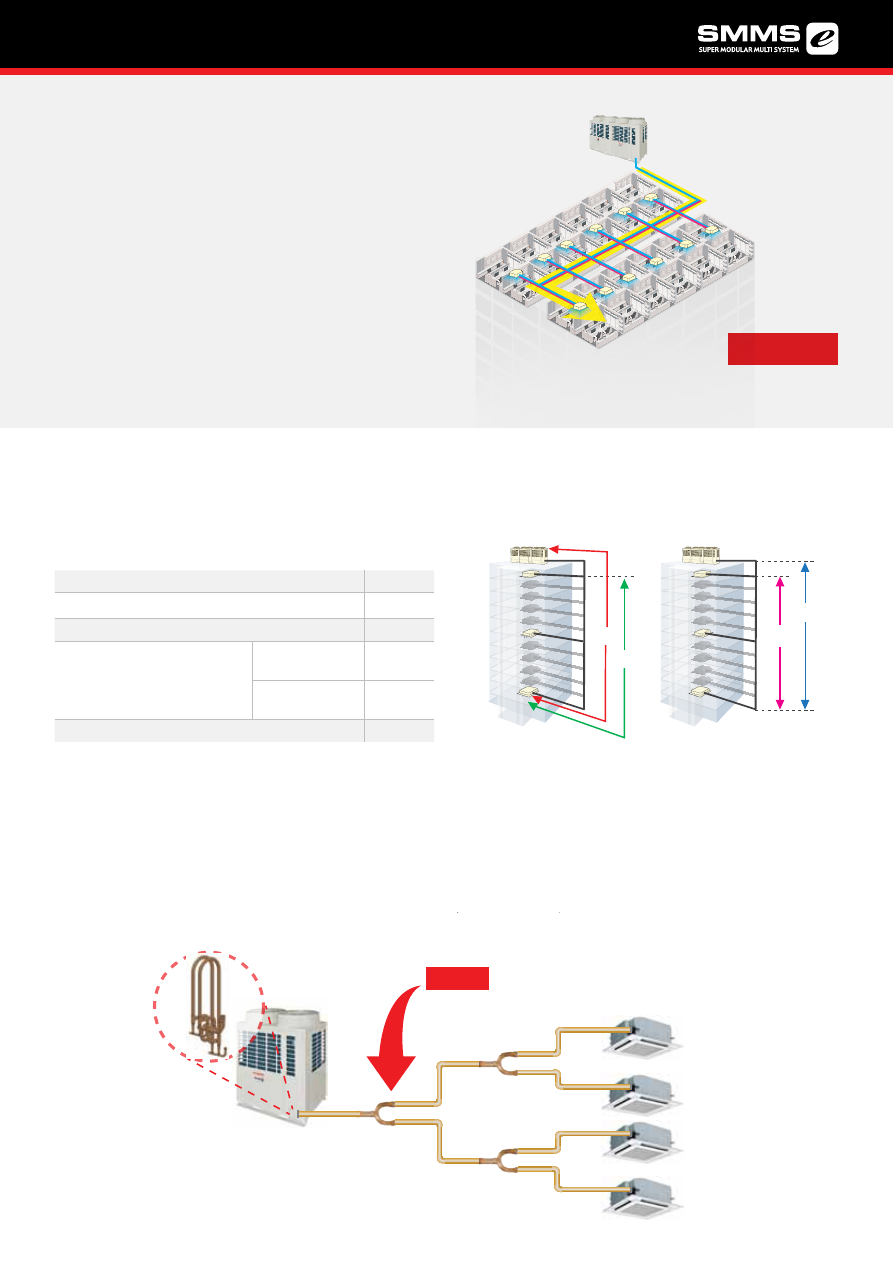

Максимальная эквивалентная длина ветви трассы от

наружного блока до самого удаленного внутреннего

блока составляет 235 метров. Это лучший показатель

по отрасли.

Эквивалентная длина
трассы

Экономия расХодов на трУБоПровод

новые воЗможности

28,6 мм

22 HP

SMMS-e

НОВИНКА

Увеличение допустимых параметров фреоновой трассы

дает преимущества при проектировании и установке систе

мы, а также снижает стоимость монтажа.

* Система производительностью 34 НР и более.

** 65 м, если высота трубопровода между наружными и внутренними блоками больше 3 м.

общая длина трассы

1000 м*

Эквивалентная длина трассы

235 м

Длина ветви трассы после 1-го разветвителя

90 м**

Перeпад высот между

наружными и внутренними

блоками

Наружный блок

выше

90 м

Наружный блок

ниже

40 м

Перепад высот между внутренними блоками

40 м

235м

90м

40м

90м/40м

этаж

11
10

9
8
7
6
5
4
3
2
1

этаж

11
10

9
8
7
6
5
4
3
2
1

эквивалентная

длина трассы

235 м

В каждом наружном блоке установлен дополнительный переохладитель жидкого хладагента. В результате на теплообмен

ники внутренних блоков попадает переохлажденная жидкость, и эффективность охлаждения повысилась. Применение

переохладителя позволяет уменьшить количество хладагента и использовать трубы меньшего диаметра, снижает стои

мость монтажных работ.

НАДежНоСТь

неисправный

компрессор

При отказе компрессора

блок продолжает работать

При отказе блока

система продолжает работать

неисправный

блок

Комп.1/Комп.2

Температура наружного

воздуха растет

Температура наружного

воздуха падает

Увеличение

нагрузки на кондиционер

Снижение

нагрузки на кондиционер

Утро

вечер

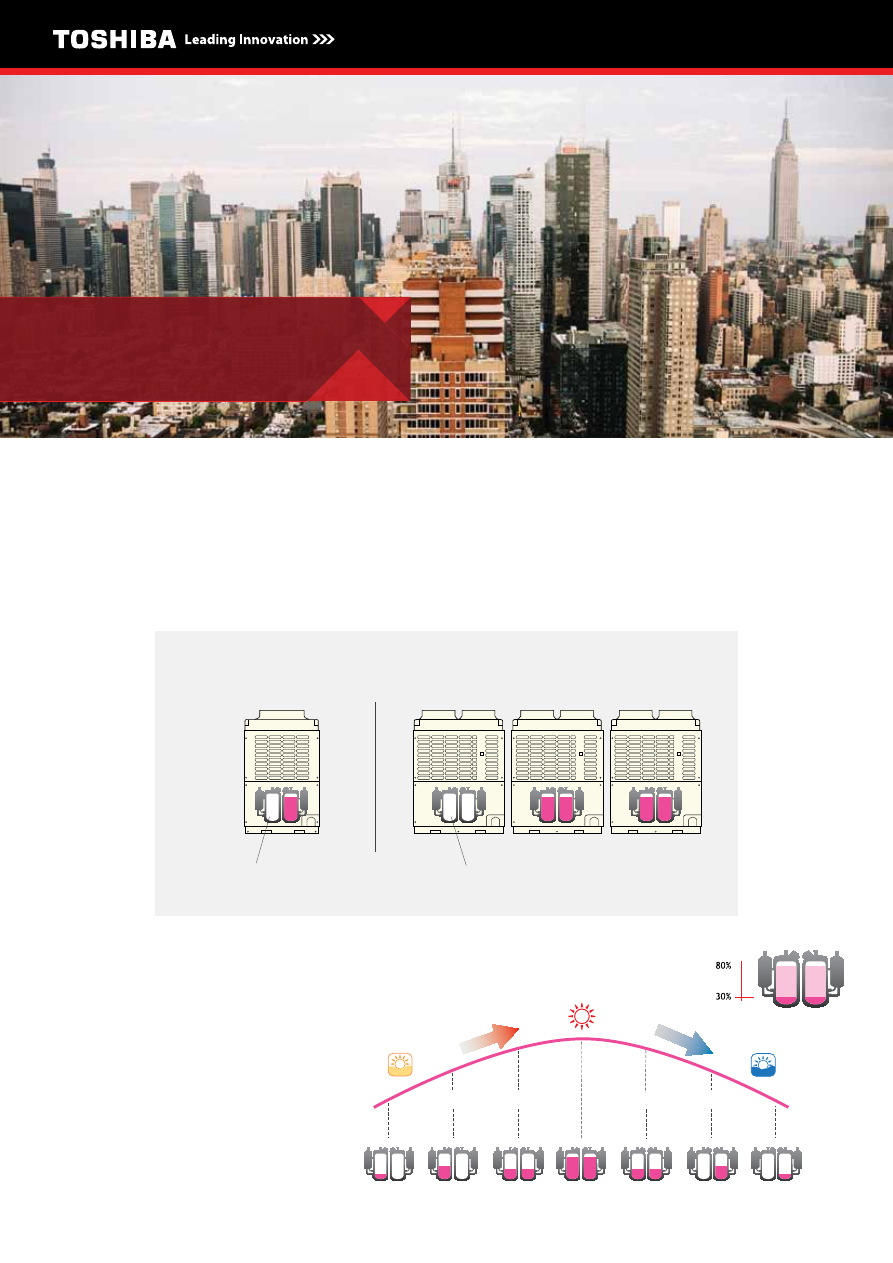

В случае неисправности компрессора SMMS-e можно продолжать эксплуатировать в аварийном режиме, т.к. система управ

ления компенсирует утраченный компрессор или ведущий блок. Такой аварийный режим эксплуатации возможен как при

отказе одного из компрессоров в индивидуальном блоке, так и всего блока в системе с несколькими наружными блоками.

Надежность SMMS-e повышена благодаря

точному регулированию частоты вращения.

Нагрузка равномерно распределяется между

компрессорами. При этом система управления

стремится поддерживать производительность

каждого комперссора в диапазоне 3.

ПовыШенная живУЧесть системы

равномерное расПределение
наГрУЗки

ТеМПеРАТУРы

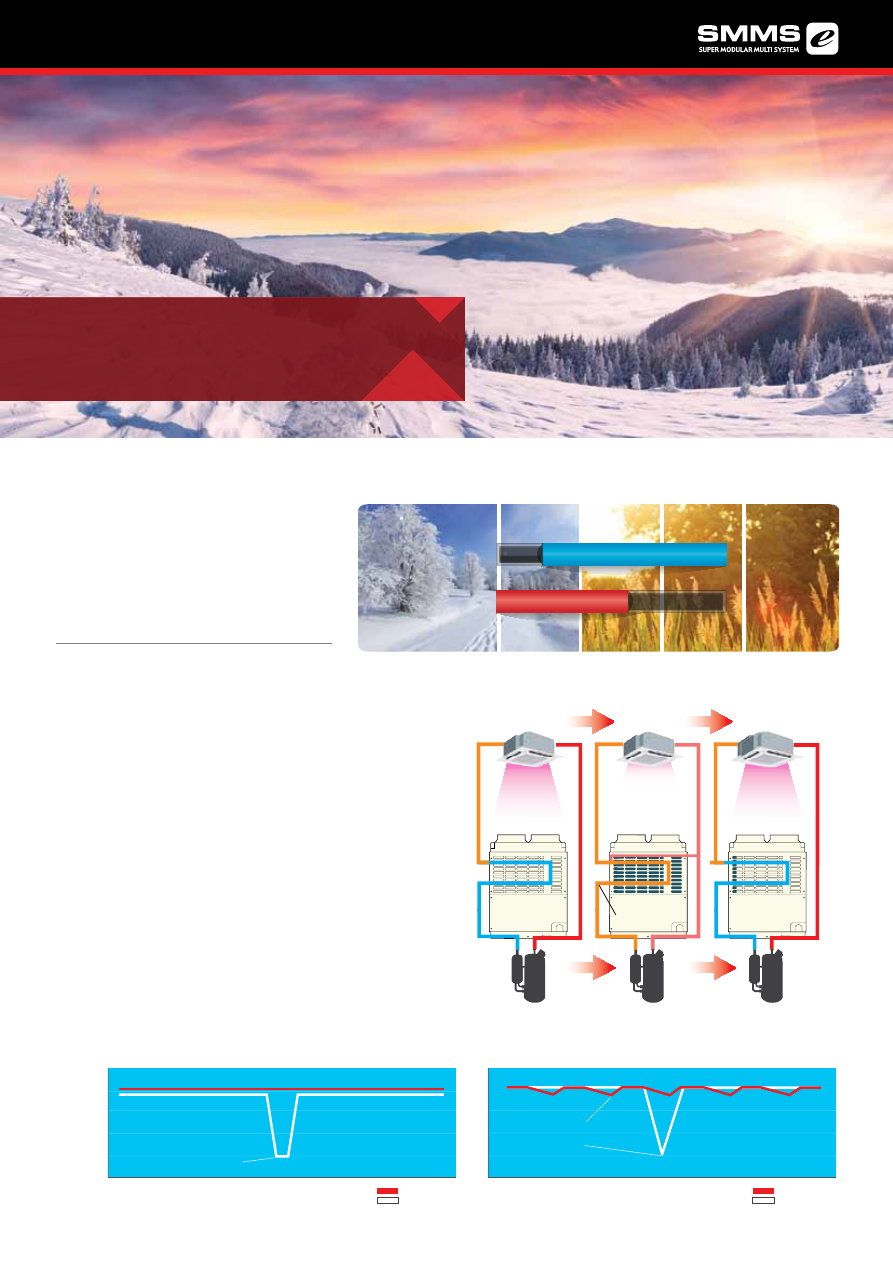

Благодаря новому компрессору SMMS-e

может работать в расширенном диапазоне

температур наружного воздуха в режиме

охлаждения и обогрева – от -25°C до 46°C.

В зимнее время подача теплого воздуха в помещения не пре

кращается даже в моменты размораживания наружного бло

ка. Байпас горячего газа внутри внешнего блока позволяет

внутренним блокам непрерывно поддерживать комфортную

температуру. Впрыск горячего газа позволяет также опреде

лить степень обмерзания теплообменника наружного блока

и оттаивать его только в случае необходимости.

диаПаЗон темПератУр
нарУжноГо воЗдУХа

оБоГрев ПомеЩений Продолжается
При оттаивании нарУжноГо Блока

-25

+25

+50 (º

С)

от -15 до +46 (ºС)

от -25 до +15 (ºС)

защита от

обмерзания

отопление

Впрыск

горячего газа

защита

от обмерзания

защита

от обмерзания

впрыск

горячего газа

время

Высокая

Средняя

Низкая

Стоп

Температура

в помещении

Скорость

вентилятора

SMMS-e

обычная

система

SMMS-e

обычная

система

Примечание: при эквивалентной длине трассы 7,5 м

и перепаде высот 0 м.

ВеНТилЯТоР

Каждая лопасть вентилятора спроектирована индивидуально.

Профиль всех лопастей различается. Такое решение гаран

тирует более плавный поток воздуха, без турбулентности.

Новый вентилятор позволяет подавать тот же объем воздуха

при меньшем звуковом давлении.

В одинаковых рабочих условиях уровень шума

нового вентилятора на 1,5 дБ ниже, чем у пред

шествующей модели.

новая форма лоПастей

исклЮЧительно ниЗкий
Уровень ШУма

Новая анти-турбулентная

защита лопасти вентилятора

Новый профиль задней

стороны крыла вентилятора

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 7
