Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 6

suPeR Digital inVeRteR

Внутренний блок RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

1106BTP-E

1406BTP-E

1606BTP-E

Наружный блок RAV-SP

564ATP-E

804ATP-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

1604AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0(2.6 - 12.0) 12.5 (2.6 - 14.0) 10.0(2.6 - 12.0) 12.5 (2.6 - 14.0) 14.0 (2.6 - 16.0)

Теплопроизводительность (кВт)

5.6 (0.9 - 7.4)

8.0 (1.3 - 10.6) 11.2 (2.4 - 13.0) 14.0 (2.4 - 16.5) 11.2 (2.4 - 15.6) 14.0 (2.4 - 18.0) 16.0 (2.4 - 19.0)

Коэффициент эффективности EER

3.21

3.45

3.79

3.26

3.79

3.24

3.01

Коэффициент эффективности COP

3.61

3.62

4.04

3.81

4.04

3.81

3.48

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.56

1.55

2.06

2.21

2.64

2.77

3.38

3.67

2.64

2.77

3.86

3.67

4.65

4.60

Класс энергоэффективности

охлаждение/обогрев

A/A

Digital inVeRteR

Внутренний блок RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

1606BTP-E

Наружный блок RAV-SM

SM564ATP-E

SM804ATP-E

SM1104ATP-E

SM1404ATP-E

SM1603AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.1 (3.0-13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

16 (3.0 - 18.0)

Коэффициент эффективности EER

2.73

2.82

3.18

2.74

2.73

Коэффициент эффективности COP

3.27

3.32

3.75

3.61

3.41

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.83

1.62

2.38

2.32

3.14

2.99

4.42

3.55

5.13

4.69

разветвители для полупромышлеННых КоНдициоНеров

аКсессуары для полупромышлеННых КоНдициоНеров

Название модели

Описание

мощность

RBC-TWP30E

разветвители Twin для DI/SDI

1.5 HP + 1.5 HP

RBC-TWP30E

разветвители Twin для DI/SDI

2 HP + 2 HP

RBC-TWP50E

разветвители Twinдля DI/SDI

3 HP + 3 HP

RBC-TWP101E

разветвители Twin для Big DI

4 HP + 4 HP

RBC-TWP101E

разветвители Twin для Big DI

5 HP + 5 HP

RBC-TRP100E

разветвители Triple для DI и Big DI

2 HP + 2 HP + 2 HP

RBC-TRP100E

разветвители Triple для DI и Big DI

3 HP + 3 HP + 3 HP

RBC-DTWP101E

разветвители Double-twin для Big DI

2 HP + 2 HP + 2 HP + 2 HP

RBC-DTWP101E

разветвители Double-twin для Big DI

3 HP + 3 HP + 3 HP + 3 HP

Наименование

Тип внутреннего блока

Название детали

Используется с DI/SDI

RB-A620DE

Настенные и напольно-потолотные блоки

Toshiba IAQ фильтр

RAV-SM**6KRT-E , SM**2XT-E

RBC-UM11PG(W)E

Компактные 4-х поточные кассетные блоки

Декоративная панель

RAV-SM**4MUT-E

RBC-U31PG(W)-E

4-х поточные кассетные блоки

Стандартная панель

RAV-SM**4UTP-E

RBC-U31PGS(W)-E

4-х поточные кассетные блоки

Панель белого цвета

RAV-SM**4UTP-E

RBC-U31PGS(WS)-E

4-х поточные кассетные блоки

Панель серого цвета

RAV-SM**4UTP-E

TCB-GFC1602UE2

4-х поточные кассетные блоки

Камера фильтрации и притока

свежего воздуха

RAV-SM**4UTP-E

TCB-GB1602UE2

4-х поточные кассетные блоки

Фланец для подвода свежего воздуха

RAV-SM**4UTP-E

TCB-FF101URE2

4-х поточные кассетные блоки

Фланец раздачи холодного воздуха

RAV-SM**4UTP-E

TCB-SP1602UE

4-х поточные кассетные блоки

50 мм проставка по высоте

RAV-SM**4UTP-E

TCB-BC1602UE

4-х поточные кассетные блоки

Заглушки для распределения воздуха

RAV-SM**4UTP-E

TCB-DP32DE

Канальные высоконапорные блоки

Дренажная помпа

RAV-SM**2DT-E

TCB-PF3DE

Канальные высоконапорные блоки

Фильтр грубой очистки (многоразовый)

RAV-SM**2DT-E

TCB-UFM3DE

Канальные высоконапорные блоки

Высокоэффективный фильтр класса 65

RAV-SM**2DT-E

TCB-UFM7DE

Канальные высоконапорные блоки

Высокоэффективный фильтр класса 90

RAV-SM**2DT-E

TCB-FCY100DE

Канальные высоконапорные блоки

Камера фильтрации

RAV-SM**2DT-E

TCB-DP31CE

Подпотолочные блоки

Дренажная помпа

RAV-SM***7CTP-E

TCB-KP13CE

Подпотолочные блоки

Комплект коленчатых патрубков

RAV-SM564CT-E

TCB-KP23CE

Подпотолочные блоки

Комплект коленчатых патрубков

RAV-SM804/1104/1404CT-E

разветвители

Разветвители для системы Twin

(2 внутренних блока):

RBC-TWP30E2

(1,5НР+1,5НР, 2НР+2НР)

RBC-TWP50E2

(3НР+3НР, 4НР+4НР)

RBC-TWP101E (5НР+5НР)

Разветвители для системы Triple

(3 внутренних блока):

RBC-TRP101E

Разветвители для системы

Double twin (4 внутренних блока):

RBC-DTWP101E

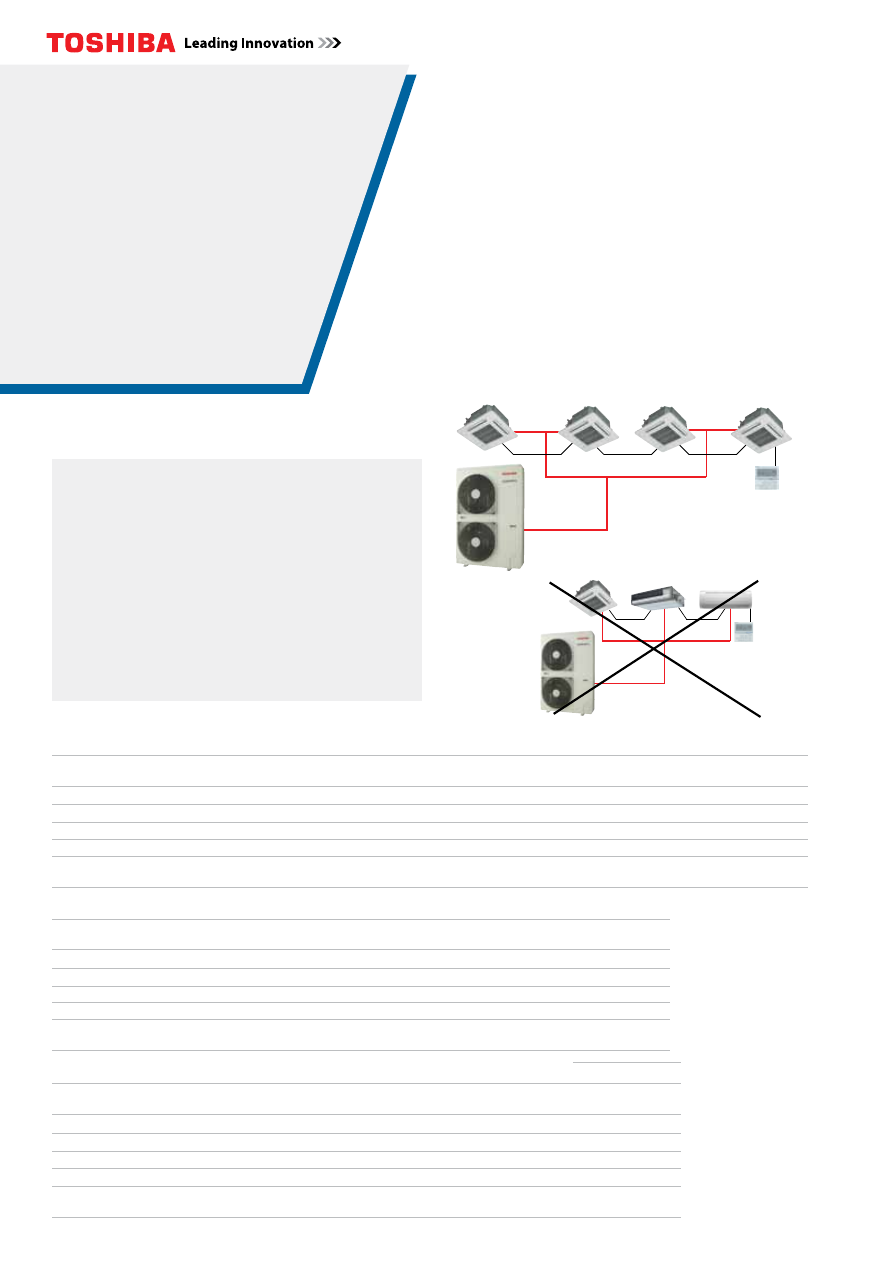

полупромышлеННые

мультисистемы toshiba

Разветвители позволяют подключить к наружному

блоку Digital Inverter несколько внутренних блоков. Такая

мультисистема позволяет равномерно распределять

кондиционированный воздух в помещении большого

объема – крупных магазинах, офисах открытой плани

ровки и т.п.

К наружному блоку подключаются два (Twin), три (Triple)

или четыре (Double Twin) внутренних блока одного типа и

одинаковой мощности. Все эти блоки должны находить

ся в одном помещении и управляться с одного пульта.

Один из внутренних блоков назначается ведущим.

• Комплект для системы Twin (2 внутренних бло

ка) включает в себя фильтр электромагнитных

помех и набор патрубков

• Комплект для системы Triple (3 внутренних бло

ка) включает в себя специальные разветвители,

оптимизирующие распределение хладагента.

• Разветвители подходят для всех типов полупро

мышленных внутренних блоков Toshiba.

все вНутреННие блоКи одНого типа

и равНой производительНости!

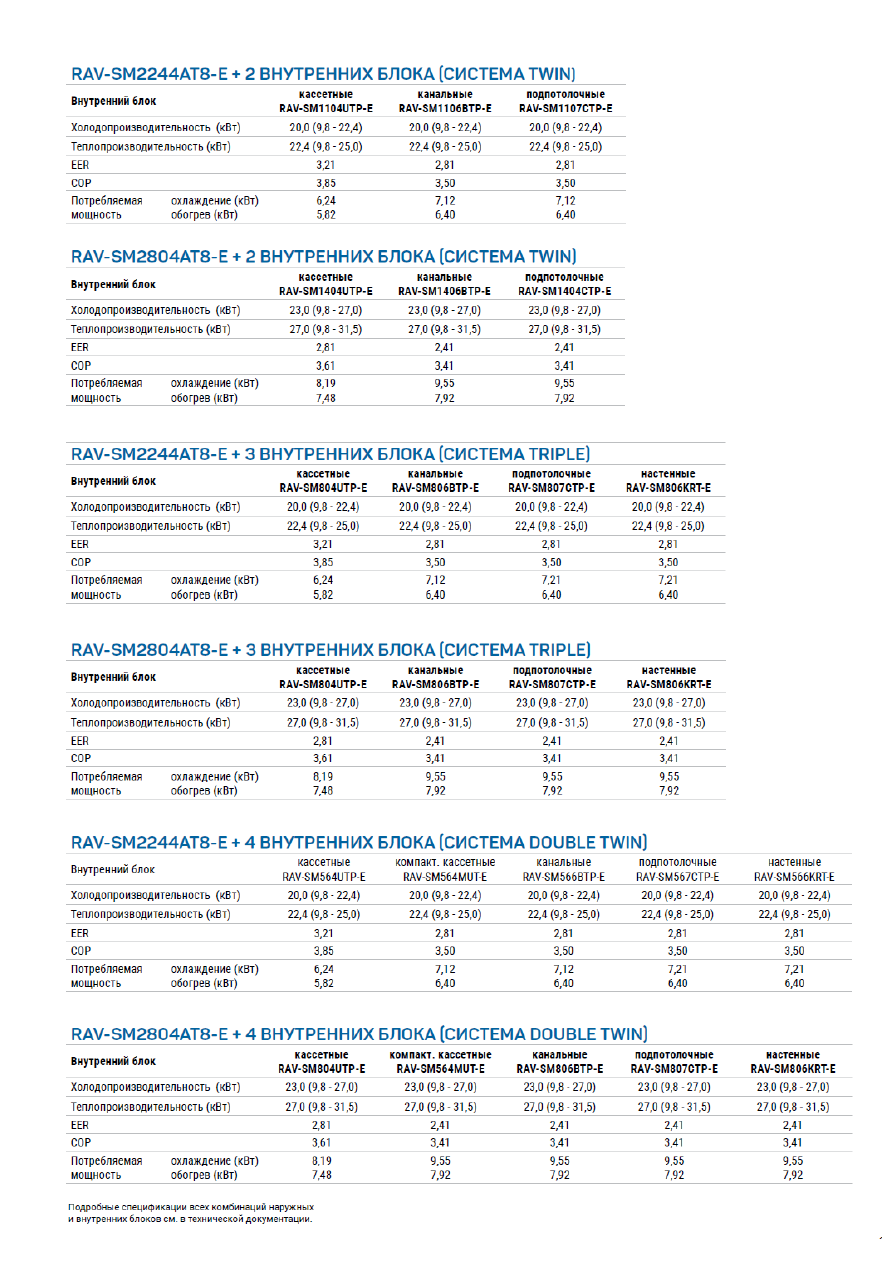

RaV-sM1104atP+ 2 вНутреННих блоКа (система twin)

Внутренний блок RAV-SM

кассетные

564UTP-E

компакт. кассетные

564MUT-E

канальные

566BTP-E

компакт. канальные

564SDT-E

подпотолочные

567СTP-E

настенные

566KRT-E

Холодопроизводительность (кВт)

10,0 (3,0 - 11,2)

Теплопроизводительность (кВт)

11,2 (3,0 - 13,0)

11,2 (2,4 - 12,5)

11,2 (3,0 - 12,5)

EER / класс энергоэффективности

3,31 / A

3,16/B

3,18 / B

3,14/B

3,22 / A

3.19 / B

COP

3,82

3,75

3,81

3,75

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

3,02

2,93

3,16

2,99

3,14

2,99

3,18

2,99

3,11

2,94

3,13

2,99

RaV-sM1404atP-e + 2 вНутреННих блоКа (система twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

12,1 (3,0 - 13,2)

Теплопроизводительность (кВт)

12,8 (3,0 - 16,0)

EER

2,80

2,74

2,57

COP

3,76

3,61

3,73

3,37

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

4,29

3,40

4,42

3,55

4,42

3,43

4,71

3,80

RaV-sM1603at-e + 2 вНутреННих блоКа (система twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

3.01

2,65

COP

3,61

3,41

3.47

3,30

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

4,49

4,43

5,13

4,69

4.65

4.61

4.57

4.24

RaV-sM1603at-e + 2 вНутреННих блоКа (система twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

3.01

2,65

COP

3,61

3,41

3.47

3,30

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

4,49

4,43

5,13

4,69

4.65

4.61

4.57

4.24

Мультизональные

систеМы:

девятое поколение VRF Toshiba

Модульные системы кондиционирования производительностью до 168 кВт опти

мальны для офисных и торговых центров, отелей, коттеджей. Гибкость конфигурации,

максимальная эффективность при любых условиях и забота об окружающей среде –

вот главные приоритеты Toshiba.
Полностью инверторные наружные блоки позволяют достичь непревзойденной

энергетической эффективности. Многоступенчатый контроль качества, функция

резервирования и изобретенная Toshiba система контроля уровня масла обеспечи

вают максимальную надежность. Фирменная программа подбора на русском языке

облегчает труд проектировщика.
VRF-системы Toshiba неоднократно награждались в Японии и других странах мира

за инновационные технические решения и вклад в энергосбережение.

самая мощНая VRF-система

Высочайшая энергоэффективность в отрасли: сезонный

коэффициент ESEER > 7,1. Новые компактные и мощные

наружные блоки 18-22 НР. Более 60 внутренних блоков

кассетного, канального, консольного и других типов,

множество систем центрального управления.

самая КомпаКтНая VRF-система

Наружный блок новой мини-системы на 70% меньше

блока SMMS-e и легко умещается на балконе. Произво

дительность 12-15 кВт, класс энергоэффективности А.

Выносные вентили PMV и ночной режим обеспечили

бесшумность системы Mini-SMMS-e.

самая эКоНомичНая

VRF-система

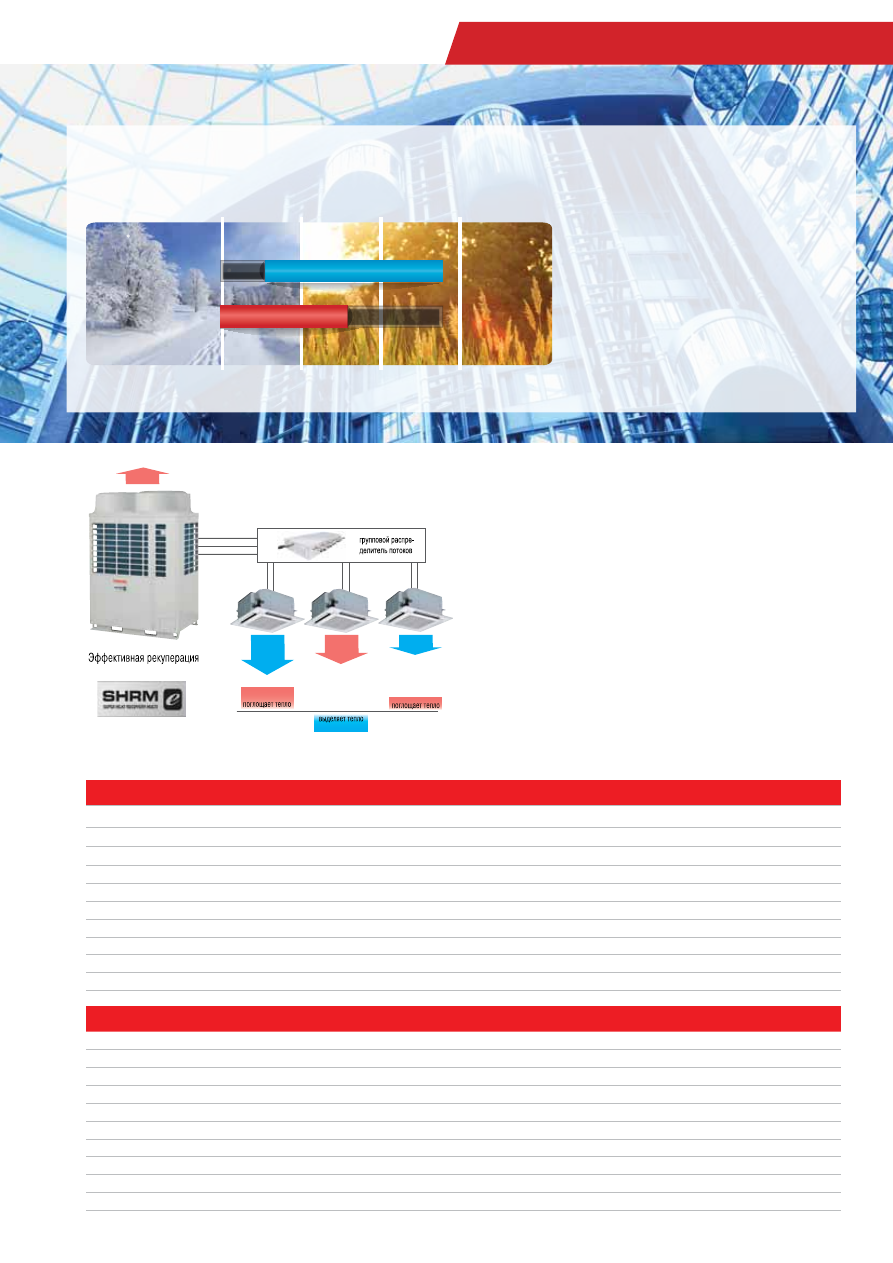

Трехтрубная система SHRM-e использует рекуперацию

тепла: переносит тепло из охлаждаемых помещений

туда, где требуется обогрев. Внутренние блоки могут

одновременно работать в разных режимах, экономя

электроэнергию.

повышеННый уровеНь

эФФеКтивНости

Достичь показателя ESEER свыше 7,10 для всех

типоразмеров наружных блоков SMMS-e позволи

ло применение современных технологий:
• эффективные двухроторные компрессоры

постоянного тока,

• алмазоподобное покрытие разделительных

пластин компрессоров,

• новая трехрядная конструкция теплообменника,
• усовершенствованная форма вентиляторов.

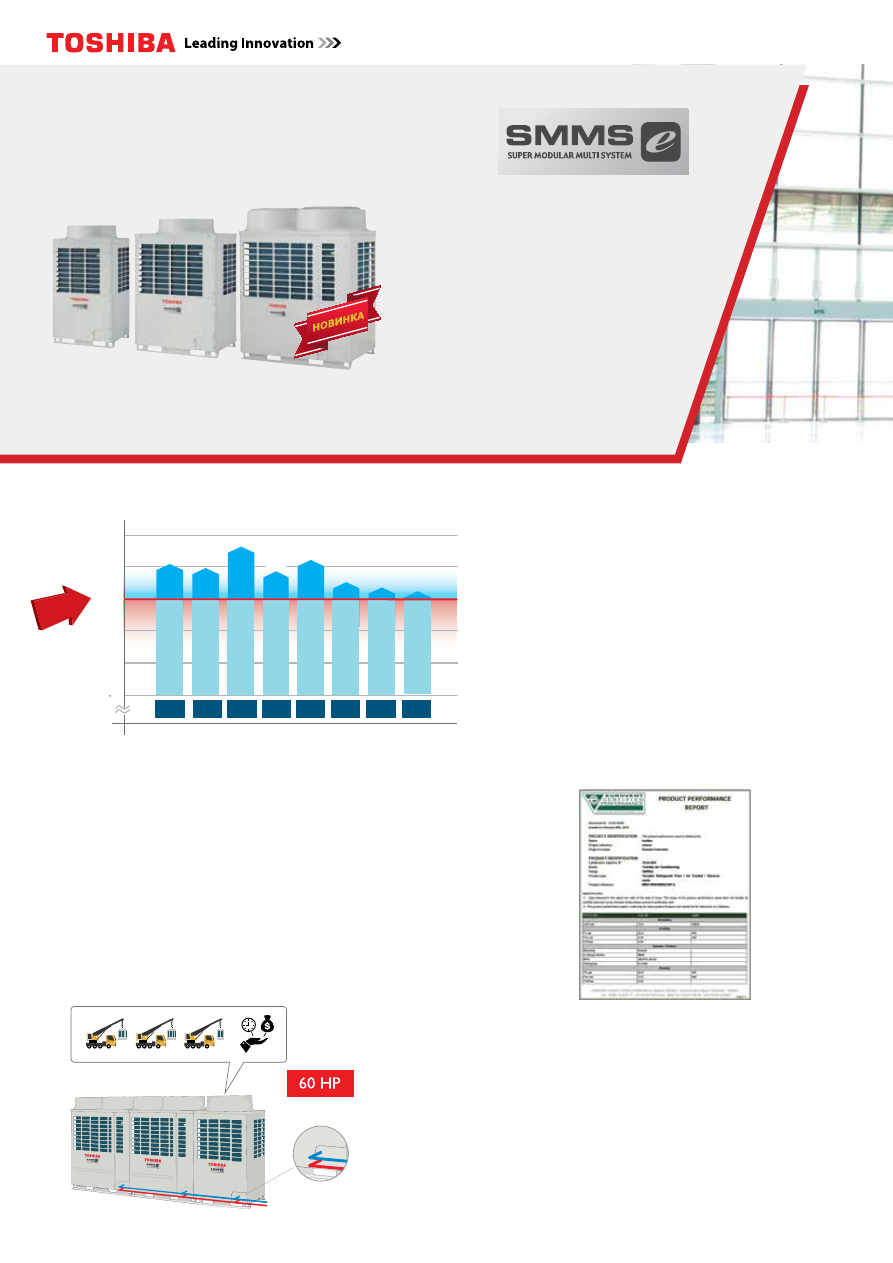

sMMs-E – девятОе пОкОление

VrF-систеМ Toshiba

ESEER > 7.0

8.0

7.5

7.55

8HP

10HP 12HP 14HP 16HP 18HP

20HP 22HP

7.45

7.70

7.58

7.25

7.17

7.10

7.0

6.5

6.0

5.5

7.42

8, 10, 12 HP

14, 16 HP

18, 20, 22 HP

• Новые наружные блоки 18, 20 и 22НР
• Производительность повышена до 168 кВт,

До 64 внутренних блоков в единой системе

• Сезонная энергоэффективность ESEER

свыше 7,10 для всех типоразмеров

• Новые, еще более эффективные инвер-

торные компрессоры и теплообменники.

КомпаКтНые НаружНые блоКи

Производительность одной системы выросла с 48 до 60 HP.

Это позволяет сэкономить время и уменьшить расходы, свя

занные с установкой дополнительного блока, по сравнению

с предшествующей моделью.
Благодаря новому компактному дизайну, блок занимает

меньше места. Это огромное преимущество в тех случаях,

когда допустимый вес блоков и свободное пространство

жестко ограничены.

сертиФиКат euRoVent

VRF-системы Toshiba сертифицированы Eurovent. Сертификат подтвержда

ет технические характеристики кондиционера, в том числе энергетическую

эффективность.
ЕВРОВЕНТ - авторитетная европейская ассоциация производителей

климатической техники. Она проводит добровольную независимую

сертификацию систем кондиционирования и вентиляции воздуха.
Сертификаты на оборудование Toshiba можно найти на официальном

сайте Ассоциации http://www.eurovent-certification.com.

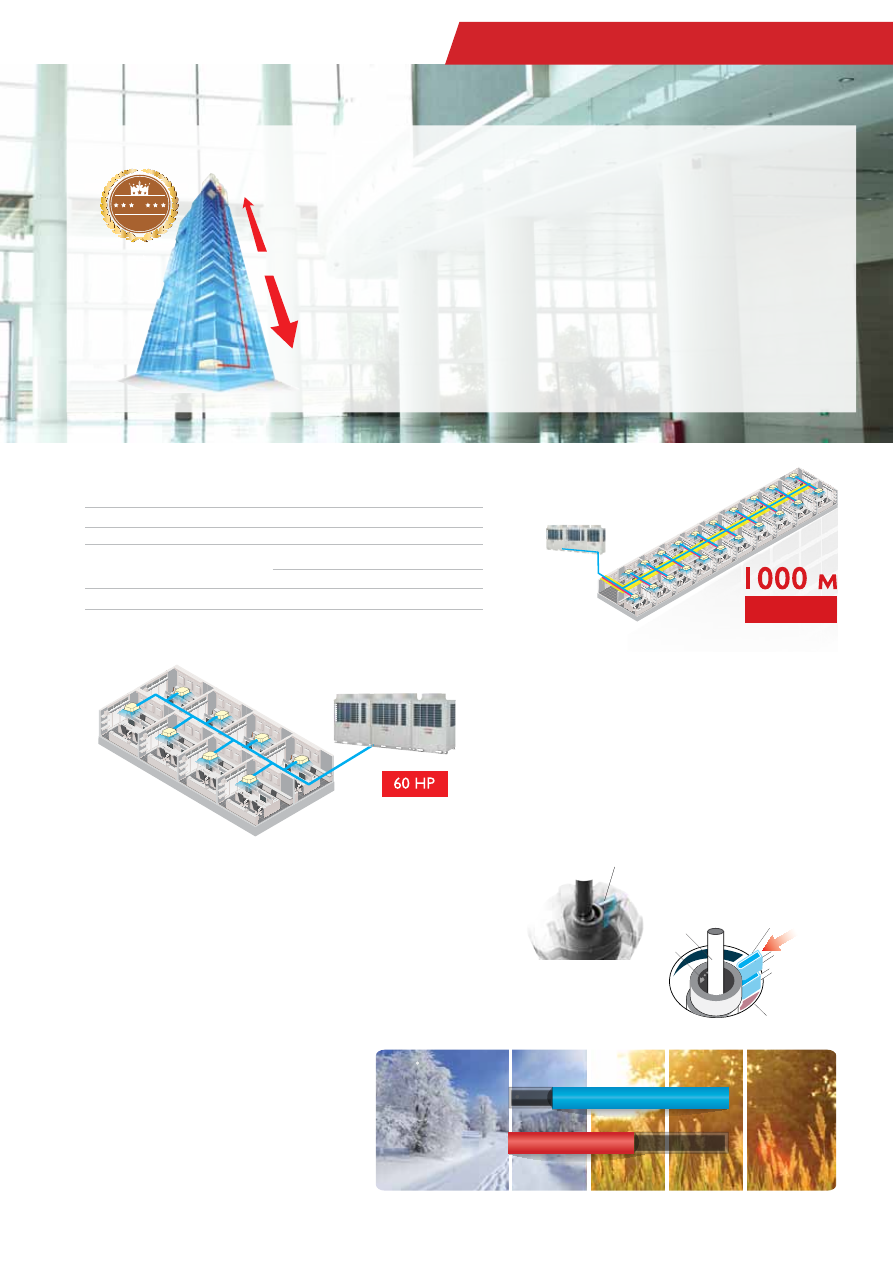

Мультизональные систеМы

максимальная

длина трассы

Перепад высот между

внутренними блоками

40м

в отрасли

гибКая КоНструКция трассы

Благодаря уникальной технологии распределения хладагента и конструкции

разветвителей, максимальная общая длина трассы SMMS-e может достигать

1000 метров.
Максимальное расстояние от первого разветвителя до самого удаленного

внутреннего блока – до 90 метров. Это удобно для установки в гостиницах

или офисных зданиях.
Еще один рекордный показатель по отрасли – максимальный перепад

высот между внутренними блоками, который составляет 40 метров (высо

та 11-этажного здания). Особенности трассы SMMS-e открывают широкие

возможности при проектировании системы кондиционирования, сокращая

стоимость установки.

Общая длина трассы

1000 м

Эквивалентная длина трассы

235 м

Длина ветви трассы после 1-го разветвителя

90 м

Перeпад высот между

наружными и внутренними

блоками

Наружный блок выше

90 м

Наружный блок ниже

40 м

Перепад высот между внутренними блоками

40 м

диапазоН температур

НаружНого воздуха

Благодаря новому компрессору SMMS-e

может работать в расширенном диапазоне

температур наружного воздуха в режиме

охлаждения и обогрева – от -25°C до 46°C.

-25

+25

+50 (º

С)

от -15 до +46 (ºС)

от -25 до +15 (ºС)

Примечание: при эквивалентной длине трассы 7,5 м

и перепаде высот 0 м.

пластиНа с алмазоподобНым

поКрытием

Повышенная прочность разделительной пластины

с алмазоподобным покрытием уменьшает трение и увели

чивает тем самым надежность и эффективность работы

двигателя компрессора.

Разделительная

пластина

Разделительная

пластина

Цилиндр

Ротор

компрессора

Картер

увеличеНа производи-

тельНость всей системы

Производительность системы SMMS-e теперь

достигает 60 HP, и к ней можно подключить до 64

внутренних блоков.

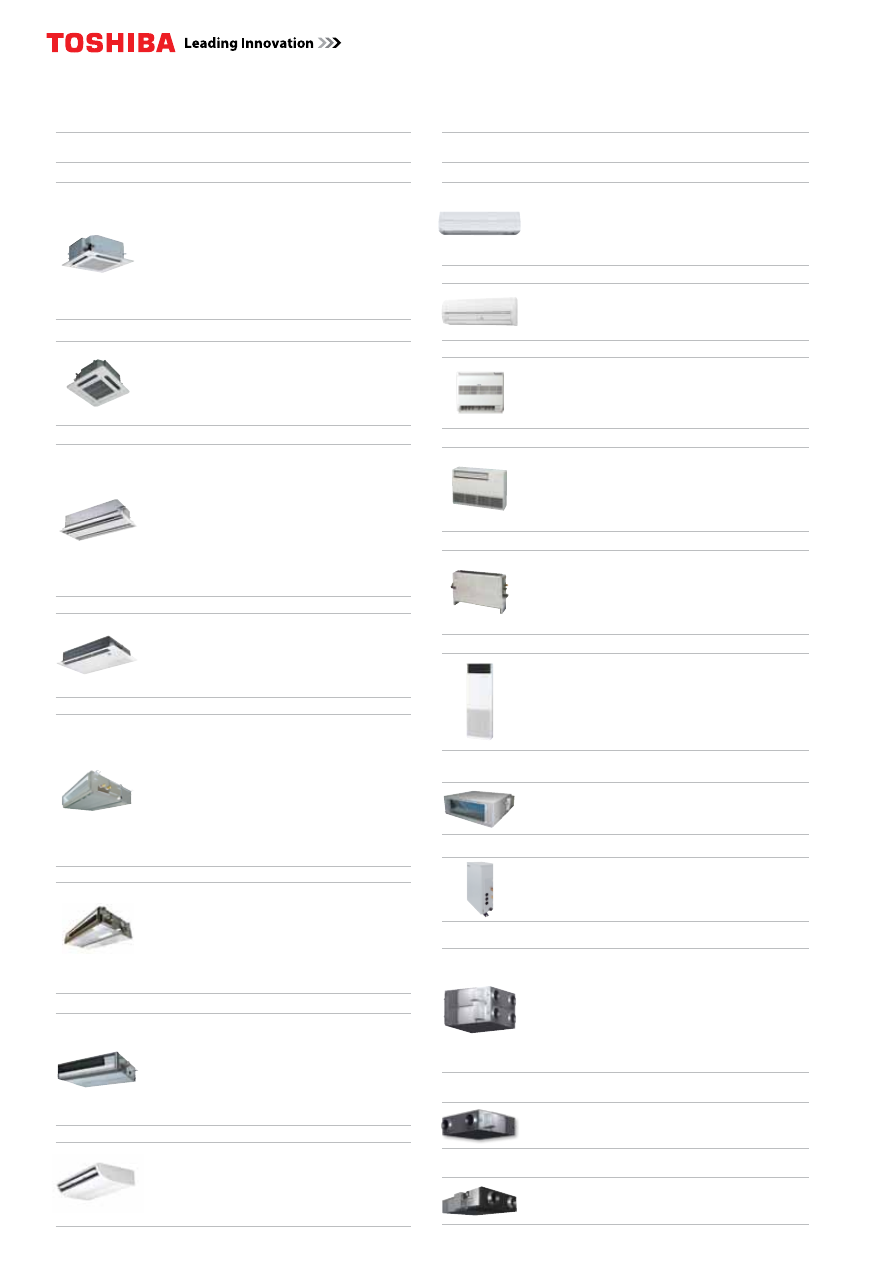

SMMS-e

Модель

Код

производ.

Холодопр.

(кВт)

Теплопр.

(кВт)

4-ПОТОчНые КАССеТНые

MMU-AP0094HP-E

MMU-AP0124HP-E

MMU-AP0154HP-E

MMU-AP0184HP-E

MMU-AP0244HP-E

MMU-AP0274HP-E

MMU-AP0304HP-E

MMU-AP0364HP-E

MMU-AP0484HP-E

MMU-AP0564HP-E

1,00

1,25

1,70

2,00

2,50

3,00

3,20

4,00

5,00

6,00

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

3,20

4,00

5,00

6,30

8,00

9,00

10,00

12,50

16,00

18,00

КОМПАКТНые 4-ПОТОчНые КАССеТНые

MMU-AP0057MH-E

MMU-AP0077MH-E

MMU-AP0097MH-E

MMU-AP0127MH-E

MMU-AP0157MH-E

MMU-AP0187MH-E

0,60

0,80

1,00

1,25

1,70

2,00

1,70

2,20

2,80

3,60

4,50

5,60

1,90

2,50

3,20

4,00

5,00

6,30

ДВУХПОТОчНые КАССеТНые

MMU-AP0072WH

MMU-AP0092WH

MMU-AP0122WH

MMU-AP0152WH

MMU-AP0182WH

MMU-AP0242WH

MMU-AP0272WH

MMU-AP0302WH

MMU-AP0362WH

MMU-AP0482WH

MMU-AP0562WH

0,80

1,00

1,25

1,70

2,00

2,50

3,00

3,20

4,00

5,00

6,00

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

12,50

16,00

18,00

ОДНОПОТОчНые КАССеТНые

MMU-AP0074YH-E

MMU-AP0094YH-E

MMU-AP0124YH-E

MMU-AP0154SH-E

MMU-AP0184SH-E

MMU-AP0244SH-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

КАНАльНые (СТАНДАРТНые)

MMD-AP0076BHP-E

MMD-AP0096BHP-E

MMD-AP0126BHP-E

MMD-AP0156BHP-E

MMD-AP0186BHP-E

MMD-AP0246BHP-E

MMD-AP0276BHP-E

MMD-AP0306BHP-E

MMD-AP0366BHP-E

MMD-AP0486BHP-E

MMD-AP0566BHP-E

0,80

1,00

1,25

1,70

2,00

2,50

3,00

3,20

4,00

5,00

6,00

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

12,50

16,00

18,00

КАНАльНые (ВыСОКОНАПОРНые)

MMD-AP0186HP-E

MMD-AP0246HP-E

MMD-AP0276HP-E

MMD-AP0366HP-E

MMD-AP0486HP-E

MMD-AP0566HP-E

MMD-AP0726HP-E

MMD-AP0966HP-E

2,00

2,50

3,00

4,00

5,00

6,00

8,00

10,00

5,60

7,10

8,00

11,20

14,00

16,00

22,40

28,00

6,30

8,00

9,00

12,50

16,00

18,00

25,00

31,50

КАНАльНые (КОМПАКТНые)

MMD-AP0056SPH-E

MMD-AP0074SPH-E

MMD-AP0094SPH-E

MMD-AP0124SPH-E

MMD-AP0154SPH-E

MMD-AP0184SPH-E

MMD-AP0244SPH-E

MMD-AP0274SPH-E

0,60

0,80

1,00

1,25

1,70

2,00

2,50

3,00

1,70

2,20

2,80

3,60

4,50

5,60

7,10

8,00

1,90

2,50

3,20

4,00

5,00

6,30

8,00

9,00

ПОТОлОчНые

MMC-AP0158HP-E

MMC-AP0188HP-E

MMC-AP0248HP-E

MMC-AP0278HP-E

MMC-AP0368HP-E

MMC-AP0488HP-E

1,70

2,00

2,50

3,00

4,00

5,00

4,50

5,60

7,10

8,00

11,20

14,00

5,00

6,30

8,00

9,00

12,50

16,00

Модель

Код произ

вод.

Холодопр.

(кВт)

Теплопр.

(кВт)

НАСТеННые 3СеРИя

MMK-AP0073H

MMK-AP0093H

MMK-AP0123H

MMK-AP0153H

MMK-AP0183H

MMK-AP0243H

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

КОМПАКТНые НАСТеННые 4 СеРИя

MMK-AP0054MHP-E

MMK-AP0074MH-E

MMK-AP0094MH-E

MMK-AP0124MH-E

0,60

0,80

1,00

1,30

1,70

2,20

2,80

3,60

1,90

2,50

3,20

3,60

КОНСОльНые 2-ПОТОчНые

MML-AP0074NH-E

MML-AP0094NH-E

MML-AP0124NH-E

MML-AP0154NH-E

MML-AP0184NH-E

0,80

1,00

1,25

1,70

2,00

2,20

2,80

3,60

4,50

5,60

2,50

3,20

4,00

5,00

6,30

НАПОльНые В КОРПУСе

MML-AP0074H-E

MML-AP0094H-E

MML-AP0124H-E

MML-AP0154H-E

MML-AP0184H-E

MML-AP0244H-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

НАПОльНые СКРыТые

MML-AP0074BH-E

MML-AP0094BH-E

MML-AP0124BH-E

MML-AP0154BH-E

MML-AP0184BH-E

MML-AP0244BH-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

НАПОльНые КОлОННые

MMF-AP0156H-E

MMF-AP0186H-E

MMF-AP0246H-E

MMF-AP0276H-E

MMF-AP0366H-E

MMF-AP0486H-E

MMF-AP0566H-E

1,70

2,00

2,50

3,00

4,00

5,00

6,00

4,50

5,60

7,10

8,00

11,20

14,00

16,00

5,00

6,30

8,00

9,00

12,50

16,00

18,00

КАНАльНые СО 100% ПРИТОКОМ

СВежеГО ВОЗДУХА

MMD-AP0481HFE

MMD-AP0721HFE

MMD-AP0961HFE

5,00

8,00

10,00

14,00

22,40

28,00

8,90

13,90

17,40

МОДУль ГОРячей ВОДы

MMW-AP0271LQ-E

MMW-AP0561LQ-E

2,50

5,00

8,0

16,0

РеКУПеРАТОРы

Расход воздуха (м

/ч)

VN-M150HE

VN-M250HE

VN-M350HE

VN-M500HE

VN-M650HE

VN-M800HE

VN-M1000HE

VN-M1500HE

VN-M2000HE

150

250

350

500

650

800

1000

1500

2000

РеКУПеРАТОРы + БлОКИ ПРяМОГО

ИСПАРеНИя*

MMD-VN502HEXE

MMD-VN802HEXE

MMD-VN1002HEXE

500

800

1000

РеКУПеРАТОРы + БлОКИ ПРяМОГО

ИСПАРеНИя + УВлАжНИТелИ*

MMD-VNK502HEXE

MMD-VNK802HEXE

MMD-VNK1002HEXE

500

800

1000

МОдельный ряд внУтренних блОкОв

Мультизональные систеМы

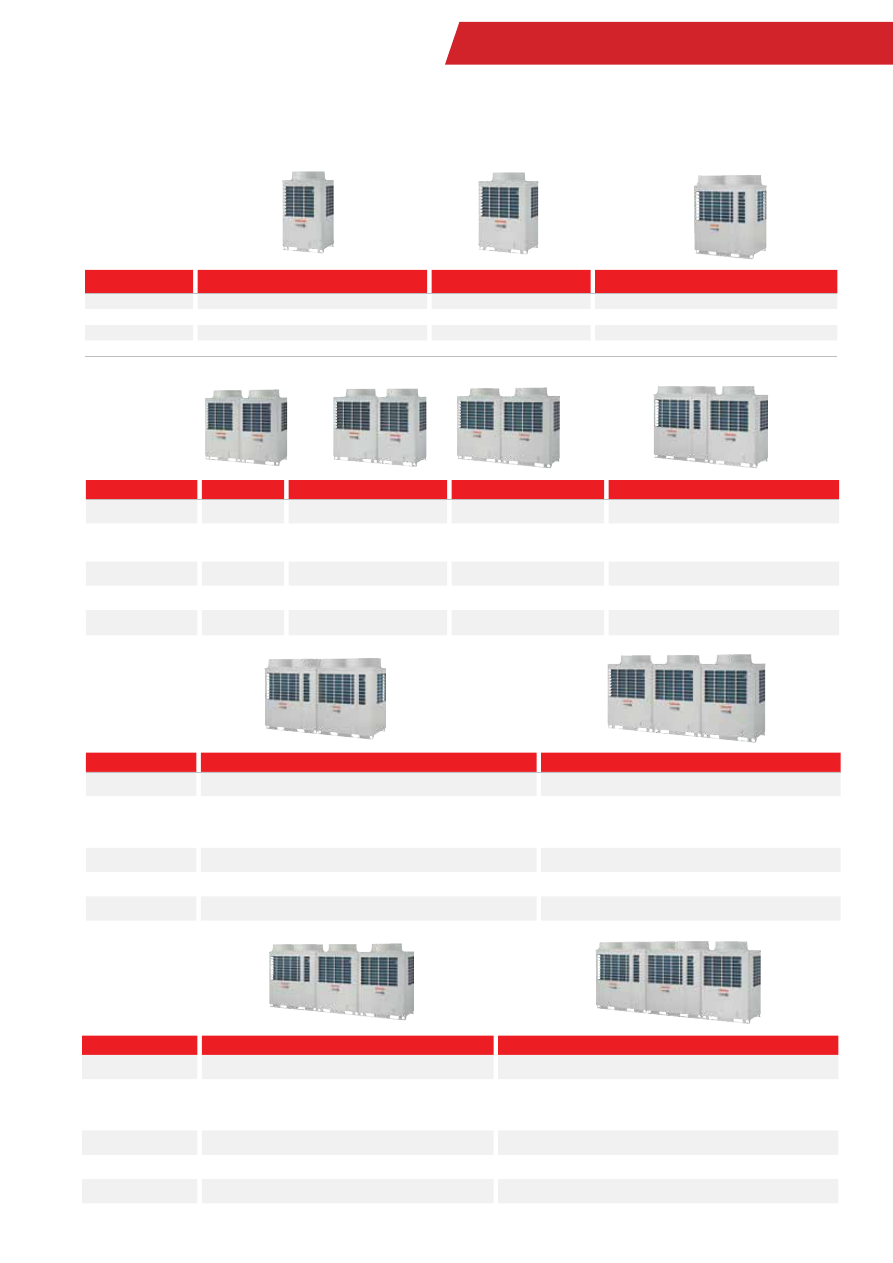

Производительность

8HP

10HP

12HP

14HP

16HP

18HP

20HP

22HP

Модель (MMY-)

MAP0806HT8P-E MAP1006HT8P-E MAP1206HT8P-E

MAP1406HT8P-E

MAP1606HT8P-E

MAP1806HT8P-E

MAP2006HT8P-E

MAP2206HT8P-E

Холодопроизвод. (кВт)

22,4

28,0

33,5

40,0

45,0

50,4

56,0

61,5

Теплопроизвод. (кВт)

25,0

31,5

37,5

45,0

50,0

56,0

63,0

64,0

Кол-во внутр. блоков

Производительность

24HP

26HP

28HP

30HP

32HP

34HP

36HP

38HP

Модель (MMY-)

AP2416HT8P-E

AP2616HT8P-E

AP2816HT8P-E

AP3016HT8P-E

AP3216HT8P-E

AP3416HT8P-E

AP3616HT8P-E

AP3816HT8P-E

Комбинации (MMY-)

MAP1206HT8P-E
MAP1206HT8P-E

MAP1406HT8P-E
MAP1206HT8P-E

MAP1606HT8P-E
MAP1206HT8P-E

MAP1606HT8P-E
MAP1406HT8P-E

MAP1606HT8P-E
MAP1606HT8P-E

MAP1806HT8P-E
MAP1606HT8P-E

MAP2006HT8P-E
MAP1606HT8P-E

MAP2206HT8P-E
MAP1606HT8P-E

Холодопроизвод. (кВт)

67,0

73,5

78,5

85,0

90,0

95,4

101,0

106,5

Теплопроизвод. (кВт)

75,0

82,5

87,5

95,0

100,0

106,0

113,0

114,0

Кол-во внутр. блоков

Производительность

40HP

42HP

44HP

46HP

48HP

Модель (MMY-)

AP4016HT8P-E

AP4216HT8P-E

AP4416HT8P-E

AP4616HT8P-E

AP4816HT8P-E

Комбинации (MMY-)

MAP2006HT8P-E
MAP2006HT8P-E

MAP2206HT8P-E
MAP2006HT8P-E

MAP2206HT8P-E
MAP2206HT8P-E

MAP1606HT8P-E
MAP1606HT8P-E
MAP1406HT8P-E

MAP1606HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

Холодопроизвод. (кВт)

112,0

117,5

123,0

130,0

135,0

Теплопроизвод. (кВт)

126,0

127,0

128,0

145,0

150,0

Кол-во внутр. блоков

Производительность

50HP

52HP

54HP

56HP

58HP

60HP

Модель (MMY-)

AP5016HT8P-E

AP5216HT8P-E

AP5416HT8P-E

AP5616HT8P-E

AP5816HT8P-E

AP6016HT8P-E

Комбинации (MMY-)

MAP1806HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

MAP2006HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

MAP2206HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

MAP2006HT8P-E
MAP2006HT8P-E
MAP1606HT8P-E

MAP2206HT8P-E
MAP2206HT8P-E
MAP1606HT8P-E

Холодопроизвод. (кВт)

140,4

146,0

151,5

157,0

162,5

168,0

Теплопроизвод. (кВт)

156,0

163,0

164,0

176,0

177,0

178,0

Кол-во внутр. блоков

стандартные нарУжные блОки sMMs-E

МОдельный ряд внУтренних блОкОв

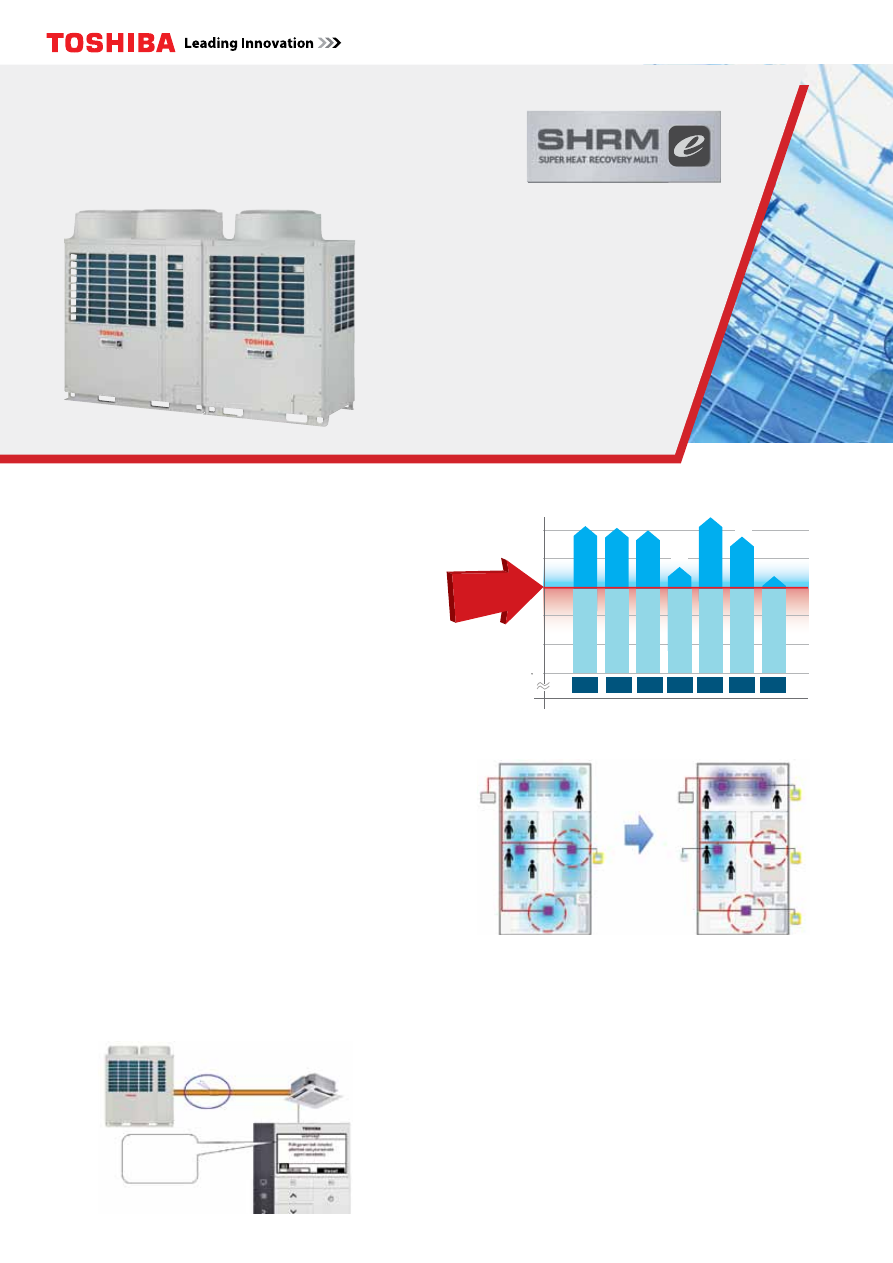

shrM-E– трехтрУбная систеМа

с рекУперацией тепла

Компания TOSHIBA начала поставку нового поколения

трехтрубных VRF-систем с рекуперацией. SHRM-e имеют

производительность от 8 до 54 НР, позволяют одновре

менно охлаждать одни помещения и обогревать другие.
• Экономия до 50% электроэнергии за счет рекупера

ции тепла.

• Сезонная энергоэффективность ESEER свыше 7,10

для всех типоразмеров наружных блоков.

• Наружные блоки с двумя двухроторными

инверторными компрессорами

• Температурный диапазон расширен,

у SHRM-e он составляет от -25 до +46 °С.

• Максимальная длина трассы увеличена

с 500 до 1000 м (при производительности

34НР и выше).

• Точность инверторного управления повы

шена: частота вращения компрессоров

теперь регулируется с точностью до 0,1 Гц.

8.0

7.5

8,05

8HP

10HP 12HP 14HP 16HP 18HP

20HP

8,02

8,00

8,17

7,12

7.0

6.5

6.0

5.5

7,34

7,86

ESEER > 7,10

иНдивидуальНое управлеНие

вНутреННими блоКами

В новой системе SHRM-e появилась возможность индивиду

ально управлять внутренними блоками, подключенными к

одному разветвителю. К каждому блоку подключается пульт

управления, позволяющий включить или отключить блок,

а также задать температуру в помещении.
Групповой распределитель потоков (Multi port FS) допускает

подключение до 10 внутренних блоков, управляемых индиви

дуально, или до 8 блоков при групповом управлении.
В результате не только повышается комфорт пользователей,

но и упрощается монтаж благодаря уменьшению числа пая

ных соединений труб.

иНдиКация утечКи хладагеНта

Полезная функция VRF-систем Toshiba - автоматическое

обнаружение утечки хладагента и индикация предупре

ждения об утечке на пульте управления.
Пользователь системы кондиционирования имеет воз

можность немедленно узнать о нарушении герметичности

холодильного контура и вызвать специалиста сервисной

службы. Индикация утечки хладагента соответствует евро

пейскому стандарту безопасности F-GAS.

Утечка R410A

Индикация

на дисплее

пульта

Мультизональные систеМы

Наружные блоки MMY-

MAP0806FT8P-E

MAP1206FT8P-E

MAP1606FT8P-E

MAP2006FT8P-E

Холодопроизводительность

кВт

охлаждение

22,4

33,5

45,0

56,0

Потребляемая мощность

кВт

охлаждение

5,95

9,75

13,9

18,6

EER

охлаждение

3,76

3,43

3,23

3,01

Теплопроизводительность

кВт

обогрев

25,0

37,5

50,0

58,0

Потребляемая мощность

кВт

обогрев

5,40

8,70

12,20

15,9

COP

обогрев

4,14

3,85

3,68

3,52

Тип компрессора

Двухроторный герметичный

Максимальная полная длина трассы

300

Перепад высот (внутр. блок выше/ниже)

30/50

Параметры энергоснабжения

В-ф-Гц

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

широКий выбор устройств

Номинальная холодопроизводительность SHRM-e может

составлять от 8НР до 54НР (22 – 151 кВт), причем единая

система может содержать до трех наружных и до 64

внутренних блоков.

Большой ассортимент внутренних блоков 16 различных

типов и 13 типоразмеров - кассетные, канальные, подпо

толочные, настенные, напольные - позволяет подобрать

систему практически для любых помещений.

Благодаря новому компрессору SHRM-e

может работать в расширенном диапа

зоне температур наружного воздуха в

режиме охлаждения и обогрева –

от -25°C до 46°C.

-25

+25

+50 (º

С)

от -15 до +46 (ºС)

от -25 до +15 (ºС)

Примечание: при эквивалентной длине трассы 7,5 м и

перепаде высот 0 м. Не допускается длительная эксплу

атация системы при температуре ниже -20

диапазоН НаружНых

температур от -25°C до +46°C

Примеры комбинаций 2-3 наружных блоков MMY-

AP3206FT8P-E

AP4006FT8P-E

AP4806FT8P-E

AP5406FT8P-E

Холодопроизводительность

кВт

охлаждение

90,4

112,0

135,4

151,2

Потребляемая мощность

кВт

охлаждение

29,9

37,2

41,7

48,0

EER

охлаждение

3,19

3,01

3,25

3,15

Теплопроизводительность

кВт

обогрев

101,5

116,0

151,5

169,5

Потребляемая мощность

кВт

обогрев

25,9

31,8

36,6

41,1

COP

обогрев

3,68

3,52

3,70

3,68

Тип компрессора

Двухроторный герметичный

Максимальная полная длина трассы

300

Перепад высот (внутр. блок выше/ниже)

30/50

Параметры энергоснабжения

В-ф-Гц

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

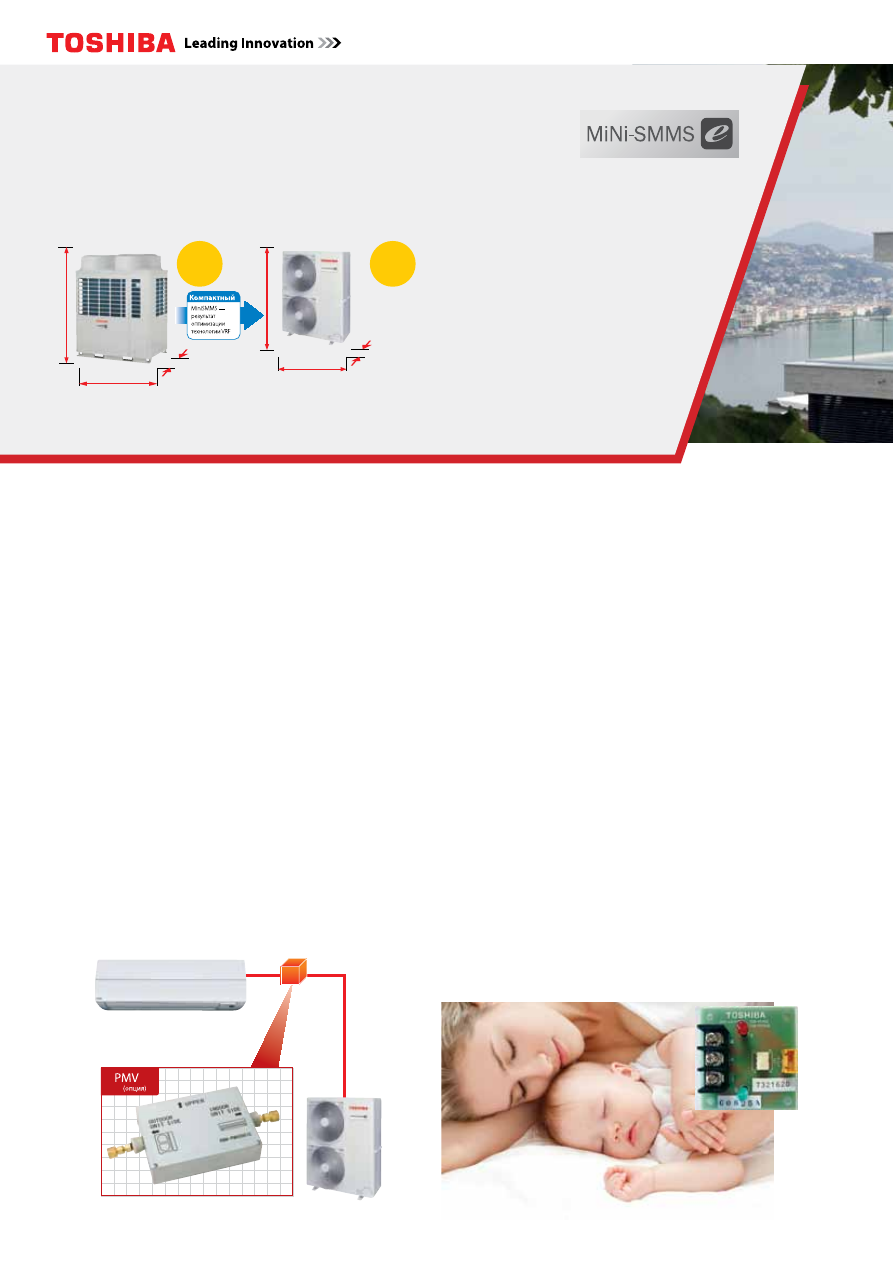

МУльтизОнальная Мини-систеМа

Toshiba MiNi-sMMs-E

Для зданий и помещений, в которых сложно или

нецелесообразно устанавливать полноразмер

ную VRF систему SMMS-e, компания Toshiba

разработала систему Mini SMMS-e.
• Коэффициент энергоэффективности

системы в режиме обогрева

сОР =4.86

лидер отрасли!

• Самый высокий класс энергоэффек

тивности А у всех моделей внешних

блоков во всех режимах

• Точное поддержание микроклимата

при минимальных затратах энергии
благодаря технологиям Toshiba

ишиНа в помещеНиях:

выНосНые КлапаНы PMV

Выносные электронные расширительные клапаны

PMV (опция) позволяют значительно снизить уровень

шума в помещении, где работает внутренний блок MiNi-

SMMS-e. Выносные клапаны используются как с настен

ными, так и с кассетными, напольными и компактными

канальными блоками

маКсимальНая гибКость

устаНовКи

• 13 типов внутренних блоков, одновременное кондици

онирование до 9 помещений, мощность охлаждения до

15,5 кВт. Питание от однофазной сети 220 В.

• Компактные и легкие внешние блоки трех типоразме

ров (12, 14 и 15,5 кВт). На 70% меньше стандартного

блока, легко умешается на стандартном балконе

квартиры.

• Общая длина фреоновой трассы до 180 м, расстояние

до дальнего блока 100 м, максимальный перепад

высоты до 30 м

• Питание от однофазной сети 220 В позволяет без

проблем произвести электрическое подключение

системы в квартире или коттедже. Выпускается и

модификация мини-системы для зданий с трехфазной

сетью 380 В.

Mini sMMs-e потребляет миНимум

элеКтроэНергии за сезоН

Реальные затраты на электроэнергию за сезон зависят

не только от номинальной эффективности, но и от наруж

ных температур. Стандартный EER рассчитывается для

температуры +35°С, а в реальности система кондицио

нерования в условиях России работает при более низкой

температуре.
Именно при частичной загрузке эффективность Mini

SMMS-e с двухроторным компрессором постоянного тока

существенно выше, чем у стандартных кондиционеров.

1830

1600

780

1235

990

390

371 кг

127 кг

Наружный блок SMMS-e

Наружный блок MiNi SMMS-e

НочНой режим

Уровень шума наружного блока можно снизить на 2-3 дБ,

ограничив максимальную скорость вентиляторов и

компрессора. В ночном режиме скорость уменьшается

автоматически в заранее запрограммированное время.

мультизоНальНые системы

Наружный блок

MCY-MHP0404HS8-E

MCY-MHP0504HS8-E

MCY-MHP0604HS8-E

Холодопроизводительность

кВт

охлаждение

12,1

14,0

15,5

Потребляемая мощность

кВт

охлаждение

2,82

3,47

4,25

EER

кВт

охлаждение

4,29

4,03

3,65

Теплопроизводительность

кВт

обогрев

12,5

16,0

18,0

Потребляемая мощность

кВт

обогрев

2,57

3,72

4,27

COP

В-ф-Гц

4,86

4,30

4,22

Расход воздуха

/ч

5660

5820

6050

Уровень звукового давления

дБ(А)

46 -52

46 - 53

47 - 54

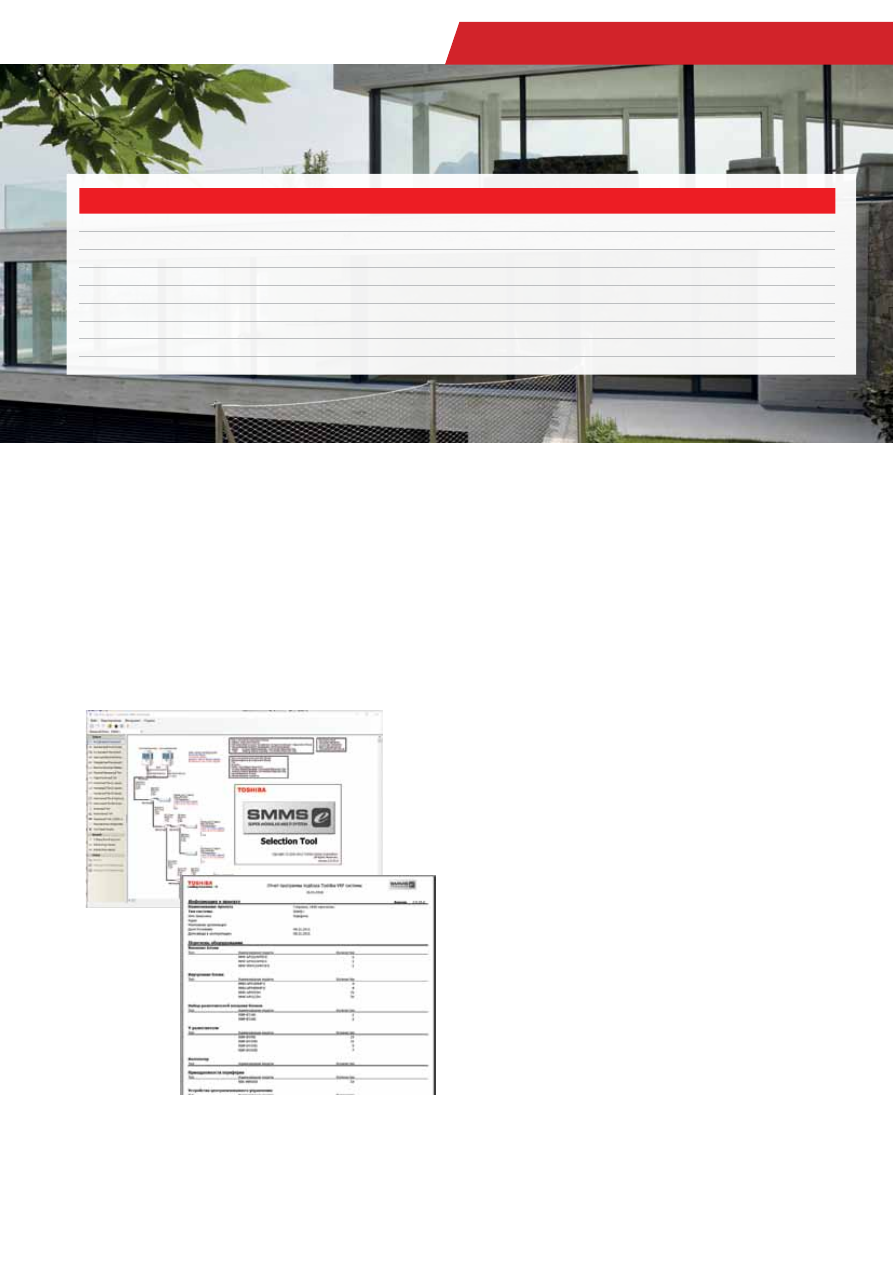

Компания Toshiba создала фирменную программу

Selection Tool, позволяющую проектировщикам быстро

и точно подобрать VRF-системы всех типов: SMMS-e,

SHRM-e и Mini-SMMS-e, учитывая все значимые факторы

и требования заказчика.

прОграММа пОдбОра

VrF-систеМ Toshiba sMMs-E

Программа создана на базе руководства по проектирова

нию и монтажу VRF-систем Toshiba, поддерживает русский

и английский языки. Основная её особенность — возмож

ность учета всех факторов, влияющих на работу и произво

дительность системы в различных условиях эксплуатации.

В результате проектировщик получает не абстрактные,

средние значения производительности, а реальные дан

ные, которые будет выдавать выбранная система при за

данных условиях эксплуатации.
С помощью программы подбора SMMS-e проектирование

системы можно осуществлять двумя способами:

1. При проектировании методом Wizard («Ассистент») Вы

вводите требуемые данные внутренних и наружных

блоков, а программа сама автоматически выстроит

структурную схему системы.Вам останется лишь отре

дактировать ее в соответствии с проектом.

2. Проектируя систему методом Drag&Drop (графиче

ский интерфейс), Вы сами выстраиваете схему VRF-

системы, перетаскивая иконки из меню программы

в требуемое место и вводя параметры каждого блока

в соответствии с техническим заданием.

При выборе внутренних блоков учитываются требуемые

холодо- и теплопроизводительности, расчетные темпера

туры воздуха в помещении, перепад высот и расстояние

от последнего компонента. При выборе наружного блока

учитывается неравномерность загруженности системы,

положение наружного блока относительно внутренних,

длина магистральной трубы. К полученной системе Вы

можете добавить центральный пульт управления и/или

систему сетевого управления.
Спроектированную систему можно распечатать или экс

портировать в формат PDF, Excel или AutoCAD. Программа

генерирует подробный отчет о проекте со спецификацией

по оборудованию, разветвителям, системам управления

и расходным материалам.
Скачайте программу SMMS-e Selection Tool с официально

го сайта

www.toshibaaircon.ru.

Программное обеспечение

распространяется среди дилеров и партнеров Toshiba, а

в учебном центре Toshiba в Москве проводятся тренинги

и консультации по его применению.

Каталог 2018

Бытовые и полупромышленные

кондиционеры

сертификация специалистов

Учебный центр Toshiba в Москве проводит
сертификацию специалистов в области систем
кондиционирования по следующим программам:
• Продажа
• Монтаж
• Обслуживание
Подробнее о сертификации – на официальном сайте

www.toshibaaircon.ru

в разделе «Обучение».

Внимание: 1. Производитель оставляет за собой право менять технические характеристики и внешний вид оборудования без предварительного оповещения.

2. Данный каталог дает общее представление о продукции Toshiba и не является подробным инженерным руководством. Безошибочность сведений в каталоге не гарантируется.

Каталог 2018

Мультизональны
е VRF-систеМы

Проектная Поддержка

AHI Carrier, генеральный поставщик систем кондиционирования Toshiba

в Россию, оказывает проектную поддержку партнерам, дилерам, заказчикам

и проектировщикам систем кондиционирования. Высококвалифицированные со

трудники представительства помогут в создании проекта и проконсультируют

вас по любым вопросам, связанным с проектированием VRF-систем Toshiba.

Подбор VRF-системы Toshiba на основании технического задания

и планировок.
Подбор VRF-системы Toshiba на основании выполненного проекта.
Подбор опций для центрального управления VRF-системы Toshiba

в соответствии с техническим заданием.
Проверка правильности подбора VRF-систем Toshiba, выполненного

проектировщиком в фирменной программе самостоятельно.
Подробности на официальном сайте

www.toshibaaircon.ru

официальный сайт кондиционеров
Toshiba в россии

Мы заботимся о наших потребителях и партнерах. Для опе

ративного обеспечения всей информацией о климатической

технике Toshiba и удобного общения мы создали веб-сайт

www.toshibaaircon.ru

На сайте собрана самая подробная информация о климати

ческом оборудовании Toshiba – от настенных сплит-систем

до мультизональных VRF-систем SMMS-e. Посетитель может

увидеть весь ассортимент оборудования Toshiba и прочитать

подробное описание каждой модели с полными техниче

скими характеристиками и разъяснением особенностей ее

конструкции и применения, скачать каталоги и инструкции.

Программа подбора позволяет рассчитать мощность необ

ходимого кондиционера и выбрать модель.

Для профессионалов климатической техники мы создали

специальный раздел. Авторизованному посетителю сайта,

дилеру или партнеру Toshiba, доступна вся необходимая

в работе информация:

• Техническая документация: инструкции по ремонту

и сервисному обслуживанию кондиционеров, каталоги зап

частей, руководства по монтажу и т.п.

• Спецпредложения.

• Рекламные материалы.
На сайте размещены контактные данные более 100 диле

ров Toshiba в Москве, Санкт-Петербурге и других городах

России.

содержание .. 4 5 6 7 ..
