Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

Векторная обработка формы

выходного напряжения.

Новый Хладагент R410A

Двухроторный компрессор

• При использовании векторной обработки формы вы

ходного напряжения и привода с интеллектуальным

управлением питания (IPDU) достигается высокая

эффективность и низкий уровень шума.

• Компрессор отличается повышенной эффективно

стью и стабильностью при продолжительной работе

на низкой частоте, что значительно сокращает потреб

ление электроэнергии.

• Используется высокоэффективный хладагент R410A,

не разрушающий озоновый слой

три осНовНые КоНструКтивНые

особеННости

мы устаНовили Новый мировой стаНдарт

КоэФФициеНта эНергоэФФеКтивНости (CoP)

Класс эНергетичесКой

эФФеКтивНости «а»

Каждой модели Toshiba Super Digital Inverter присвоен наивысший класс энергетической эффективность «А» как

при работе в режиме охлаждения, так и в режиме обогрева.

Super Digital Inverter
Digital Inverter

ПолуПромышленные кондиционеры

Инверторные кондиционеры Toshiba способны стабильно

работать на охлаждение зимой, даже при низких уличных

температурах до -15 С.
Эта возможность крайне важна для помещений с

большим количеством компьютерной техники. Ведь их

необходимо охлаждать круглый год!
При этом, как и в кондиционерах предыдущих моделей,

обеспечивается и мощный обогрев помещения даже при

температуре наружного воздуха до -20°С.

поНижеННый шум

НаружНых блоКов

В серии Super Digital Inverter используется специальная

технология для снижения и без того минимального

уровня шума серии Digital Inverter. Полупромышленные

кондиционеры Toshiba являются одними из самых тихих

и не принесут акустического дискомфорта ни владель

цам, ни соседям.

Сравнение допустимой минимальной

температуры наружного воздуха

Наружная температура

Другие модели
полупром. кондиционеров

Допустимая температура

в режиме обогрева на 15°С,

а в режиме охлаждения

на 10°С ниже!

Digital Inverter

КоНдициоНеры для

сурового Климата

Пульт управления /

Внутренний блок

4-поточный

кассетный

4-поточный кассетный

компактный

высоконапорный

канальный

стандартный

канальный

компактный

канальный

подпотолочный

настенный

напольно-

потолочный

RBC-AMS51E-EN

Lite Vision Plus

Проводной пульт ДУ

с таймером и меню

на русском языке

RBC-AMS41E

Проводной пульт ДУ

с таймером

RBC-AS41E2

Проводной пульт ДУ

с сокращенным

набором функций

RBC-AS21E2

Проводной пульт ДУ

с сокращенным набором

функций

TCB-EXS21TLE

Недельный таймер

TCB-AX32E2

Беспроводной пульт ДУ в

комплекте

с приемником

RBC-AX32CE2

Беспроводной пульт ДУ

в комплекте с приемником

RBC-AX32U(W)-E

Беспроводной пульт ДУ

в комплекте с приемником

WH-L11SE

Беспроводной пульт ДУ

в комплекте

WH-H2UE

Беспроводной пульт ДУ

в комплекте

TCB-TC21LE2

Выносной датчик температуры

TCB-SC642TLE2

Центральный пульт

управления (до 64)

TCB-PCNT20E Сетевой адаптер

для соединения

с сетью AI-Network

TCB-PCNT30TLE2

Сетевой интерфейс “1:1” для

соединения с VRF-системой по

протоколу TCC-Link

встроен

TCB-IFCB-4E2

Дистанционный выключатель

(ON-OFF пульт)

пУльты Управления

и дОпОлнительные Опции

RBC-AX32U(W)-E

TCB-AX32E2

TCB-AX32CE2

TCB-TC21LE2

TCB-EXS21TLE

RBC-AS41E

RBC-AMS41E

RBC-AMS51E-EN

Lite Vision Plus

TCB-PCNT30TLE2

потреблеНие эНергии за сезоН –

миНимальНое в отрасли!

Обновленная конструкция компрессора повысила эффек

тивность наружных блоков Super Digital Inverter до непре

взойденного значения:

4,52 кВт

холода или

4,79 кВт

тепла

на 1 кВт потребляемой мощности.
Новый двухроторный компрессор Eco-Driving может

вращаться с минимальной частотой всего 10 об./с и

потреблять от 170 Вт электроэнергии, точно и экономич

но поддерживая заданную температуру. Масса роторов

компрессора снижена, а значит, уменьшилось и трение

и потери энергии!
В российском климате температура на улице редко

превышает +29°C, поэтому и кондиционер работает при

неполной загрузке. В этом режиме эффективность Super

Digital Inverter достигает рекордного в отрасли значения

5,9! Система экономит до 70% электроэнергии.

нарУжные блОки

sUPEr DiGiTal iNVErTEr

высоКая производительНость

и широКие возможНости

Длина трассы может достигать 75 м, а перепад высот между наружным и внутренним

блоком – 30 м. Самые сложные проблемы монтажа решаются проще, если вы устанав

ливаете наружный блок Super Digital Inverter 4!
Наружные блоки типоразмеров 4НР, 5НР и 6НР поставляются как в однофазном, так

и в трехфазном исполнении. Кроме того, они могут использоваться в составе мульти

системы с двумя внутренними блоками (Twin), а модель RAV-SP1604AT8-E – и с тремя

внутренними блоками (Triple).

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SP804ATP-E

RAV-SP1104AT-E

RAV-SP1404AT-E

RAV-SP1104AT8-E

RAV-SP1404AT8-E

RAV-SP1604AT8-E

150%

тепловой Насос R410a, suPeR Digital inVeRteR

Наружный блок RAV-

SP404ATP-E

SP454ATP-E

SP564ATP-E

SP804ATP-E

SP1104AT-E

SP1404AT-E

Типоразмер

1,5 НР (3,5 кВт)

1,7 НР (4 кВт)

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Сечение силового кабеля

(мин. значение)

1фаза 230В; 3(вкл. землю) х 2,5 мм2

Межблочный кабель

4(вкл.землю) х 1,5 мм2 (или более)

Расход воздуха охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667

3000 – 833

6060 – 1683

6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

45/47

47/48

48/49

49/50

51/52

Звуковая мощность (охл./обогрев) дБ(А)

62/64

63/64

64/65

66/67

68/69

Размеры (ВхШхГ) (мм)

550 х 780 х 290

550 х 780 х 290 550 х 780 х 290 890 х 900 х 320

1340 х 900 х 320

Масса (кг)

Расстояние между лапами наружного

блока (мм)

600

Тип компрессора

двухроторный инверторторный компрессор постостоянного тока, R410a

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха

(охл./обогрев)

от -15 до +43/ от -15 до +15

от -15 до +43/ от -20 до +15

тепловой Насос R410a, suPeR Digital inVeRteR

Наружный блок RAV-

SP1104AT8-E

SP1404AT8-E

SP1604AT8-E

Типоразмер

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 3(вкл. землю) х 2,5 мм2

Межблочный кабель

4(вкл.землю) х 1,5 мм2 (или более)

Расход воздуха охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

6060 – 1683

6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

49/50

51/52

51/53

Звуковая мощность (охл./обогрев) дБ(А)

66/67

68/69

68/70

Размеры (ВхШхГ) (мм)

1340х900х320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

Тип компрессора

двухроторный инверторторный компрессор постостоянного тока, R410a

Диаметр труб (газ-жидкость) (дюйм)

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

ПолуПромышленные кондиционеры

RAV-SM564ATP-E

RAV-SM804ATP-E

RAV-SM1104ATP-E

RAV-SM1404ATP-E

RAV-SM1603AT-E

нарУжные блОки

DiGiTal iNVErTEr

Серия Digital Inverter – это высокоэффективные, исключи

тельно легкие и компактные наружные блоки. Масса бло

ка производительностью 3 НР (8 кВт) составляет всего

44 кг, а габариты не превышают габариты наружного

блока стандартной сплит-системы производительностью

3 кВт (55 х 78 х 29 см).

Привод с интеллектуальным управлением (IPDU) обеспе

чивает высокую эффективность кондиционеров Toshiba

Digital Inverter. Векторная обработка сигнала обеспечива

ет точно синусоидальное выходное напряжение и значи

тельно снижает потери энергии и уровень шума.

самые легКие

и КомпаКтНые блоКи

использоваНие существующих

ФреоНовых трасс

Теперь можно заменить устаревший кондиционер, работавший на R22 или R407C, и

потреблявший много электроэнергии, на современную и эффективную систему на R410A,

не прокладывая новую трассу. Новые блоки полупромышленных кондиционеров Toshiba

3 и 4 серий можно подключить к проложенным ранее фреоновым трассам, благодаря их

конструктивным особенностям:

иНтеллеКтуальНое

управлеНие (iPDu)

фильтр на жидкОстнОй линии

фильтр на газОвОй линии

МаслО с пОвышеннОй

УстОйчивОстью к хлОрУ

тепловой Насос R410a, Digital inVeRteR

Наружный блок

RAV-

SM564ATP-E

RAV-

SM804ATP-E

RAV-

SM1104ATP-E

RAV-

SM1404ATP-E

RAV-

SM1603AT-E

Типоразмер

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В;

3(вкл. землю) х 1,5 мм

1фаза 230В;

3(вкл. землю) х 2,5 мм

1фаза 230В;

3(вкл. землю) х 6 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667

2640 – 750

2700 – 750

4500 – 1250

6180 – 1716

Звуковое давления (охл./обогрев) дБ(А)

46/48

48/52

53/54

54/55

51/53

Звуковая мощность (охл./обогрев) дБ(А)

63/65

65/69

70/71

68/70

Размеры (ВхШхГ) (мм)

550 х 780 х 290

980 х 900 х 320

890 х 900 х 320

1340 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

Тип компрессора

двухроторный инверторторный компрессор постостоянного тока, R410a

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха

(охл./обогрев)

от -15 до +43/ от -15 до +15

ПолуПромышленные кондиционеры

тепловой Насос R410a, Digital inVeRteR

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Типоразмер

8 НР (20 кВт)

10 НР (23 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 5(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

8000 – 2222

9000 – 2500

Звуковое давления (охл./обогрев) дБ(А)

56/57

57/58

Звуковая мощность (охл./обогрев) дБ(А)

72/74

74/75

Размеры (ВхШхГ) (мм)

1540 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

134

Тип компрессора

двухроторный инверторторный компрессор постостоянного тока, R410a

Диаметр труб (газ-жидкость) (дюйм)

1 1/8” – 1/2”

Минимальная длина трассы (м)

7,5

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Допустимая температура наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

нарУжные блОки

DiGiTal iNVErTEr

МУльти-систеМа

Разветвители

для системы Twin:

RBC-TWP101E

Разветвители

для системы Triple:

RBC-TRP100E

Разветвители

для системы Double twin:

RBC-DTWP101E

RAV-SM2244AT8-E

RAV-SM2804AT8-E

мульти-система с 2, 3 или 4

вНутреННими блоКами

Модельный ряд полупромышленной серии Toshiba Digital

Inverter дополнен двумя моделями, предназначенными

для создания мощных мультисплит-систем –

RAV-SM2244AT8-E и RAV-SM2804AT8-E.

К наружному блоку подключаются два (Twin), три (Triple)

или четыре (Double Twin) внутренних блока одного типа

и одинаковой мощности. Один из внутренних блоков

назначается ведущим. Такая система позволяет рав

номерно распределять кондиционированный воздух

в помещении большого объема.
Кроме того, наружные блоки Big Digital Inverter могут ис

пользоваться в составе системы 1:1 с мощными высоко

напорными канальными блоками серии SM_DT.

мощНая система,

КомпаКтНый блоК

Экономичная и удобная система производитель

ностью до 27 кВт содержит один наружный блок,

занимающий лишь 0,29 м

свободного про

странства. Благодаря векторному инверторному

управлению и изобретенному Toshiba двухротор

ному компрессору постоянного тока, кондицио

нер обладает энергоэффективностью высшего

класса А: до 3,85 кВт тепла и 3,21 кВт холода на

каждый киловатт потребляемой мощности!
Длина трассы до 70 метров и возможность экс

плуатации при температуре -15°C (охлаждение)

и даже -20°C (обогрев) позволяют использовать

мультисистему Toshiba Digital Inverter практически

для любых объектов.

Наружный блок RAV-SM2244AT8-E,

4 компактных кассетных

внутренних блока (система Double twin)

пульты управлеНия

Беспроводные пульты дУ

TCB-AX21E2

TCB-AX32E2

проводные пульты дУ

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

RBC-AMT32E

TCB-EXS21TLE

Опции:

Дренажная помпа

TCB-DP32DFE

Камера фильтрации

TCB-FCY100DE

Фильтр грубой очистки

(многоразовый)–

TCB-PF3DE

Высокоэффективный

фильтр класса 65 –

TCB-UFM3DE

Высокоэффективный

фильтр класса 90 –

TCB-UFM7DE

самый мощНый из КаНальНых

блоКов toshiba

Высоконапорный канальный блок - самый мощный из

внутренних блоков полупромышленных кондиционеров

Toshiba. Максимальный расход воздуха достигает 5040

/ч, а внешнее статическое давление 196 Па.

Компактные размеры блока и гибкая установка позво

ляют широко использовать высоконапорные канальные

блоки серии SM_DT как для новых, так и для переоборуду

емых зданий.

• Канальный кондиционер несложно монтируется

и абсолютно незаметен в интерьере.

• Два типоразмера, производительность 20 и 23 кВт.
• Инспекционный люк облегчает проверку

и обслуживание блока

• Широкий выбор аксессуаров: камера фильтрации,

фильтры, дренажная помпа и т.п.

• Три уровня статического давления: 68,6 Па, 137 и 196 Па.

5040 м

/ч

Digital inVeRteR

Внутренний блок

RAV-SM2242DT-E

RAV-SM2802DT-E

Наружный блок

RAV-SM2244AT8-E RAV-SM2804AT8-E

Холодопроизводительность (кВт)

20 (9.8 - 22.4)

23 (9.8 - 27.0)

Теплопроизводительность (кВт)

22.4 (9.8 - 25.0)

27 (9.8 - 31.5)

Сечение силового кабеля

(мин. значение)

3(вкл. землю) х 2,5 мм2

Межблочный кабель

4(вкл.землю) х 1,5 мм2 (или более)

Коэффициент эффективности EER

2.78

2.63

Коэффициент эффективности COP

3.45

3.31

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

3.26 - 7.2 - 9.09

2.57 - 6.49 - 7.45

3.36 - 8.75 - 12.76

2.57 - 8.15 - 11.01

КаНальНые высоКоНопорНые блоКи

Внутренний блок

RAV-SM2242DT-E RAV-SM2802DT-E

Годовое потребл. энергии, кВт*ч

3600

4375

Расход воздуха (номинальный), м

/ч

3600

4200

Звуковое давление, дБ(А)

Звуковая мощность, дБ(А)

Размеры В х Ш х Г, (мм)

470 х 1380 х 1250 470 х 1380 х 1250

Внешнее статическое давление, Па

68.6 / 137 / 196

Масса, (кг)

150

канальные

высОкОнапОрные блОки

RAV-SM2242DT-E

RAV-SM2802DT-E

кОМпактные 4-пОтОчные

кассетные блОки

(600*600ММ)

RAV-SM404MUT-E
RAV-SM454MUT-E
RAV-SM564MUT-E

панель RBC-UM11PG(W)E

Габаритные размеры:

27х700х700 мм

Масса 3 кг

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

TCB-EXS21TLE

легКо поддерживать чистоту

КоНдициоНера

Заслонка и воздухозаборная решетка – самые подвер

женные загрязнению элементы внутреннего блока.

В кассетном 4-поточном и компактном кассетном конди

ционерах Toshiba их очень легко снять и вымыть.

Воздух направляется
вниз, сохраняя
поверхность
потолка чистой

Поднимающийся вверх воздух может
распространяться по поверхности потолка,
загрязняя его

Предыдущие модели

Воздух направляется
вниз, сохраняя
поверхность
потолка чистой

Поднимающийся вверх воздух может
распространяться по поверхности потолка,
загрязняя его

Предыдущие модели

Теперь ее можно легко снимать.

Для поддержения решетки в чистоте достаточно
промыть ее водой.

Моющаяся заслонка

Моющаяся решетка

потолочНые КассетНые блоКи

Не загрязНяют потолоК

КомпаКтНые 4-поточНые КассетНые блоКи

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Расход воздуха (высокая/средняя/

низкая скорость), м

/ч

660/552/468

798/672/546

Звуковое давление (н/с/в), дБ(А)

31/36/40

34/43/39

Звуковая мощность (н/с/в), дБ(А)

46/51/55

49/54/58

Размеры В х Ш х Г (мм)

268 х 575 х 575

Масса (кг)

Размеры панели В х Ш х Г (мм)

27 х 700 х 700

Масса панели (кг)

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SM564ATP-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.03

Коэффициент эффективности COP

4.12

3.38

3.64

3.49

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.00

0.97

1.19

1.16

1.56

1.54

1.65

1.52

Класс энергоэффективности охл./обогрев

A / А

пульты управлеНия

4-пОтОчные

кассетные блОки

Беспроводные пульты дУ

TCB-AX32E2

RBC-AX32U(W)-E

RBC-AX32U(WS)-E

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SM564ATP-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.03

Коэффициент эффективности COP

4.12

3.38

3.64

3.49

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.00

0.97

1.19

1.16

1.56

1.54

1.65

1.52

Класс энергоэффективности охл./обогрев

A / А

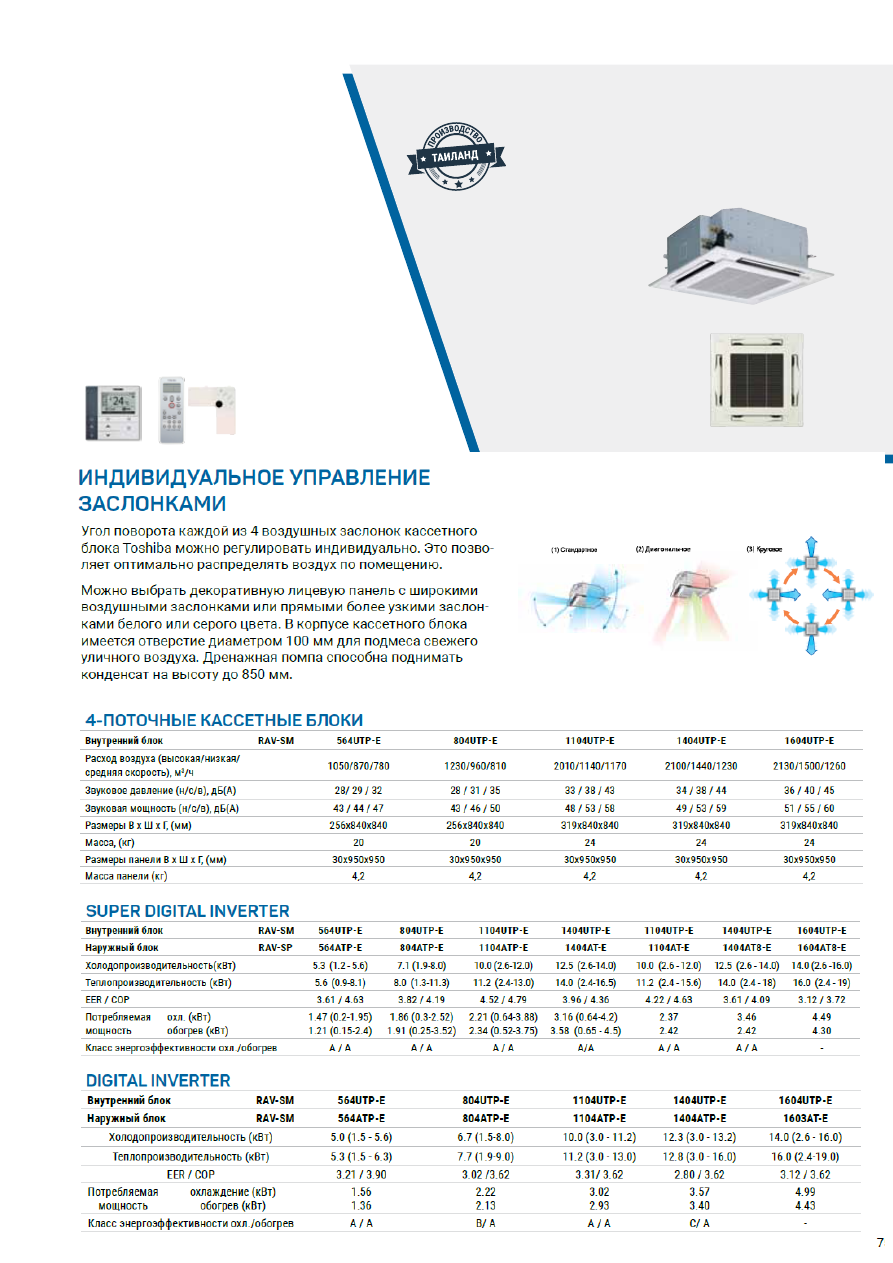

RAV-SM564UTP-E
RAV-SM804UTP-E

RAV-SM1104UTP-E
RAV-SM1404UTP-E
RAV-SM1604UTP-E

панель RBC-U31PG(W)-E

Габаритные размеры:

30 х 950 х 950 мм

Масса: 4,5 кг

кОМпактные

канальные блОки

RAV-SM404SDT-E
RAV-SM454SDT-E
RAV-SM564SDT-E

исКлючительНо

КомпаКтНые блоКи

• Независимо от способа установки – за подвесным

потолком или под потолком помещения, новый супер-

плоский канальный блок Toshiba гарантирует высо

кую производительность, экономию электроэнергии и

удобство монтажа.

• Супер-плоский блок характеризуется низким уровнем

шума и создает комфорт в помещениях, оставаясь

практически незаметным. Компактные канальные

блоки отлично подходят для кондиционирования

отелей, офисов, магазинов.

КомФортНое распределеНие

воздуха

• Исключительно компактный блок! Высота всего 21 см

обеспечивает простой и гибкий монтаж.

• Практически бесшумный блок: уровень звукового

давления от 24 дБ(А).

• Идеальное решение при недостатке места за под

весным потолком. Встроенная дренажная помпа

поднимает конденсат на высоту до 850 мм.

• Комфортное распределение воздуха: блок можно

использовать с диффузорами любого типа.

• Не портит интерьер благодаря скрытой установке.

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

КомпаКтНые КаНальНые блоКи

Внутренний блок

RAV-SM404SDT-E RAV-SM454SDT-E

RAV-SM564SDT-E

Расход воздуха (высокая/низкая

скорость), м

/ч

690/522

780/582

Звуковое давление (н/с/в), дБ(А)

33/36/39

39/36/33

36/40/45

Звуковая мощность (н/с/в), дБ(А)

48/51/54

61/55/60

Размеры В х Ш х Г, (мм)

210x845x645

Масса, (кг)

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM404SDT-E

RAV-SM454SDT-E

RAV-SM564SDT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SМ564ATP-E

Холодопроизводительность (кВт)

3.6

4.0

5.0

5.0 (1.5 - 5.6)

Теплопроизводительность (кВт)

4.0

4.5

5.6

5.3 (1.5 - 6.3)

Коэффициент эффективности EER

3.50

3.33

3.21

2.62

Коэффициент эффективности COP

4.00

3.91

3.89

3.53

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.03 (0.37-1.25)

1.00 (0.37-2.20)

1.20 (0.37-1.49)

1.15 (0.37 - 2.30)

1.56 (0.21-2.29)

1.44 (0.17-2.37)

1.91

1.50

Класс энергоэффективности охл./обогрев

A / А

D / B

пОдпОтОлОчные

блОки

подпотолочНые блоКи

Внутренний блок RAV-SM

567CTP-E

807CTP-E

1107CTP-E

1407CTP-E

1607CTP-E

Расход воздуха

(выс./сред./низ. скорость), м

/ч

900/720/540

1410/1002/750

1860/1350/1020

2040/1530/1200

2040/1650/1260

Звуковое давление (н/с/в), дБ(А)

28/35/37

29/36/41

32/38/44

35/41/46

36/42/46

Звуковая мощность (н/с/в), дБ(А)

40/50/52

44/51/56

47/53/89

50/56/61

51/57/61

Размеры В х Ш х Г, (мм)

235x950x690

235x1270x690

235x1586x690

Масса, (кг)

suPeR Digital inVeRteR

Внутренний блок RAV-SM-

567CTP-E

807CTP-E

1107CTP-E

1407CTP-E

1107CTP-E

1407CTP-E

1607CTP-E

Наружный блок RAV-SP-

564ATP-E

804ATP-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

1604AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0) 10.0 (2.6 -12.0) 12.5 (2.6-14.0) 10.0 (2.6 - 12.0) 12.5 (2.6-14.0) 14.0 (2.6-16.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.4)

8.0 (1.3-10.6)

11.2 (2.4-13.0) 14.0 (2.4-16.5) 11.2 (2.4-14.0) 14.0 (2.4-16.5) 16.0 (2.4-19.0)

Коэффициент эффективности EER

3.65

3.82

4.08

3.21

4.22

3.36

3.11

Коэффициент эффективности COP

4.38

4.17

4.69

3.87

4.43

3.93

3.71

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.37

1.28

1.86

1.92

2.45

2.39

3.90

3.62

2.37

2.53

3.72

3.56

4.50

4.31

Класс энергоэффективности охл./обогрев

A / А

Digital inVeRteR

Внутренний блок RAV-SM-

567CTP-E

807CTP-E

1107CTP-E

1407CTP-E

1607CTP-E

Наружный блок RAV-SM-

564ATP-E

804ATP-E

1104ATP-E

1404ATP-E

1603AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.9 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.1 (3.0-13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.3 (1.5 - 6.3)

7.7 (1.5 - 9.0)

11.2 (3.0 - 12.5)

12.8 (3.0 - 16.0)

16.0 (3.0-18.0)

Коэффициент эффективности EER

3.11

2.90

3.22

2.74

3.01

Коэффициент эффективности COP

3.90

3.62

3.81

3.73

3.47

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.61

1.36

2.38

2.13

3.11

2.94

4.42

3.43

4.65

4.61

Класс энергоэффективности охл./обогрев

C / A

A/ A

D/A

RAV-SM567CTP-E
RAV-SM807CTP-E

RAV-SM1107CTP-E
RAV-SM1407CTP-E
RAV-SM1607CTP-E

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

RBC-AX22CE2

RBC-AX32CE2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

TCB-EXS21TLE

эФФеКтивНое управлеНие потоКом

воздуха при помощи заслоНКи

КомФортНый воздушНый потоК
в аудиториях и оФисНых помещеНиях

охлаждение

обогрев

Поток воздуха направлен

параллельно потолку

через все помещение

Поток нагретого воздуха

направляется книзу

усовершеНствоваННая система
КреплеНия К потолКу

Монтаж требует меньших усилий и стал значительно проще. При подготовке блока

к установке на потолке не требуется вывинчивать большое количество винтов.

Благодаря пониженному аэродинамическому сопро

тивлению внутренних блоков уровень шума в два раза

меньше, чем у традиционных кондиционеров.
Стандартный фильтр с длительным сроком эксплуата

ции задерживает содержащиеся в воздухе загрязнения.

Фильтр изготовлен из полипропилена, устойчивого к

воздействию активных веществ. Установленный в блок

поддон для сбора конденсата обработан противогриб

ковым составом.

настенные

блОки

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

TCB-EXS21TLE

воздушНый Фильтр toshiba "7 в 1"

Семиступенчатая система воздушных фильтров Toshiba очищает воздух от пыли, запахов, других загрязнений. Си

стема фильтрации Toshiba «7 в 1» защитит вас и ваших близких от вредных загрязнений воздуха. Витамин С, супер

цеолит, экстракт гингко и другие фильтрующие элементы - это современные технологии для тех, кто предпочитает

все самое лучшее.

улучшеННый дизайН

Стильный дизайн компактного тонкого корпуса с загруг

ленными углами позволяет установить кондиционер в

любом помещении, не нарушая интерьера.

• Цеолитный +SASA фильтр устраняет запахи, од

новременно удаляя формальдегид, аммиак и другие

загрязнения гораздо эффективнее, чем обычный

угольный фильтр.

• Фильтр «Биоэнзим + Гингко» эффективно уничтожает

бактерии, вирусы и плесень.

• Фильтр с витамином С защищает кожу от вредного

воздействия свободных радикалов, содержащихся

в домашнем воздухе.

автоматичесКи Качающаяся заслоНКа

Автоматически покачивающаяся воздушная заслонка

равномерно распределяет обработанный воздух по

помещению.

НастеННые блоКи

Внутренний блок

RAV-SM566KRT-E

RAV-SM806KRT-E

Расход воздуха (высокий/средний/

низкий), м

/ч

840/750/660

1020/750/660

Звуковое давление (н/с/в), дБ(А)

36/39/42

36/41/47

Звуковая мощность (н/с/в), дБ(А)

51/54/57

51/41/47

Размеры В х Ш х Г, (мм)

320 x 1050 x 228

Масса, (кг)

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM566KRT-E

RAV-SM806KRT-E

RAV-SM

566KRT-E

RAV-SM

806KRT-E

Наружный блок

RAV-SP564ATP-E

RAV-SP804ATP-E

RAV-SM

564ATP-E

RAV-SM

804ATP-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

5.0 (1.5 - 5.6)

6.7 (1.5 - 8.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.3)

8.0 (1.3-10.6)

5.3 (1.5 - 6.3)

7.7 (1.5 - 9.0)

Коэффициент эффективности EER

3.47

3.21

3.01

2.75

Коэффициент эффективности COP

3.73

3.42

2.95

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.44 (0.21-2.05)

1.50 (0.17-2.57)

2.21 (0.3-2.88)

2.34 (0.27 - 3.87)

1.66

1.55

2.37

2.61

Класс энергоэффективности

охл./обогрев

A / A

A / B

B / B

D / D

Годовое потребл. энергии, кВт*ч

720

1105

830

1185

RAV-SM566KRT-E
RAV-SM806KRT-E

ИК пульт WH-L11SE

поставляется в комплекте

напОльнО-

пОтОлОчные блОки

suPeR Digital inVeRteR

Внутренний блок

RAV-SM562XT-E RAV-SM-802XT-E

Наружный блок

RAV-SP564ATP-E RAV-SP804ATP-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.87 (0.55-2.01)

1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности

охл./обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

RAV-SM562XT-E
RAV-SM802XT-E

ИК пульт WH-H2UE

поставляется в

комплекте

НапольНо-потолочНый блоК

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Расход воздуха (высокая/низкая

скорость), м

/ч

840 / 600

1110 / 640

Звуковое давление, дБ(А)

43 / 39 / 36

46 / 42 / 37

Звуковая мощность, дБ(А)

58 / 54 / 51

61 / 57 / 52

Размеры В х Ш х Г, (мм)

208 х 1093 х 633

Масса, (кг)

В качестве дополнительного аксессуара возможно приобрести встраиваемую

дренажную помпу с высотой подъема жидкости до 290 мм.

естествеННое распределеНие воздуха

Отличительная особенность кондиционеров серии XT в том, что направление

подачи воздуха регулируется очень точно и просто. В случае установки под

потолком воздушный поток можно направить горизонтально, параллельно

потолку. При этом воздух будет распределяться без сквозняков, естествен

ным образом.
Подпотолочная установка рекомендуется как для жилых, так и для коммер

ческих помещений, например, ресторанов и магазинов.

три ступеНи очистКи

воздуха

первый фильтр

(грубой очистки) задерживает

крупные частицы пыли.

Вторая ступень

очистки воздуха – электростати

ческий фильтр, способный уловить даже мелкие

твердые частицы загрязнений размерами до 0,01

микрона.

Третья ступень

– цеолитный фотокаталитический

фильтр Zeolite Plus. Он устраняет запахи, одновре

менно удаляя химикаты и другие загрязнения.

Цеолит – минерал с микропорами, способными

вбирать и прочно удерживать самые различ

ные загрязнения. В их числе тяжелые металлы

(свинец, кадмий, цинк, стронций, хром), нитраты

и нитриты, масла, нефтепродукты и еще целый

спектр химических и биологических загрязнений.

Если фильтр засорился, не нужно покупать новый:

достаточно просто помыть его в мыльной воде,

ополоснуть и посушить на солнце в течение 3-6

часов. При регулярном обслуживании цеолитный

фильтр можно использовать в течение 5 лет.

стильНый и

уНиверсальНый

Напольно-потолочные блоки можно уста

навливать в любом из двух положений.

Никаких дополнительных модификаций

не требуется.

канальные

блОки

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

TCB-EXS21TLE

Digital inVeRteR

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Наружный блок

RAV-SP564ATP-E RAV-SP804ATP-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.87 (0.55-2.01)

1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности

охлаждение/обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

RAV-SM566BTP-E
RAV-SM806BTP-E
RAV-SM1106BTP-E
RAV-SM1406BTP-E
RAV-SM1606BTP-E

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 5
