Гусеничный тяжелый транспортер-тягач ГТ-Т. Руководство по войсковому ремонту (1980 год) - часть 15

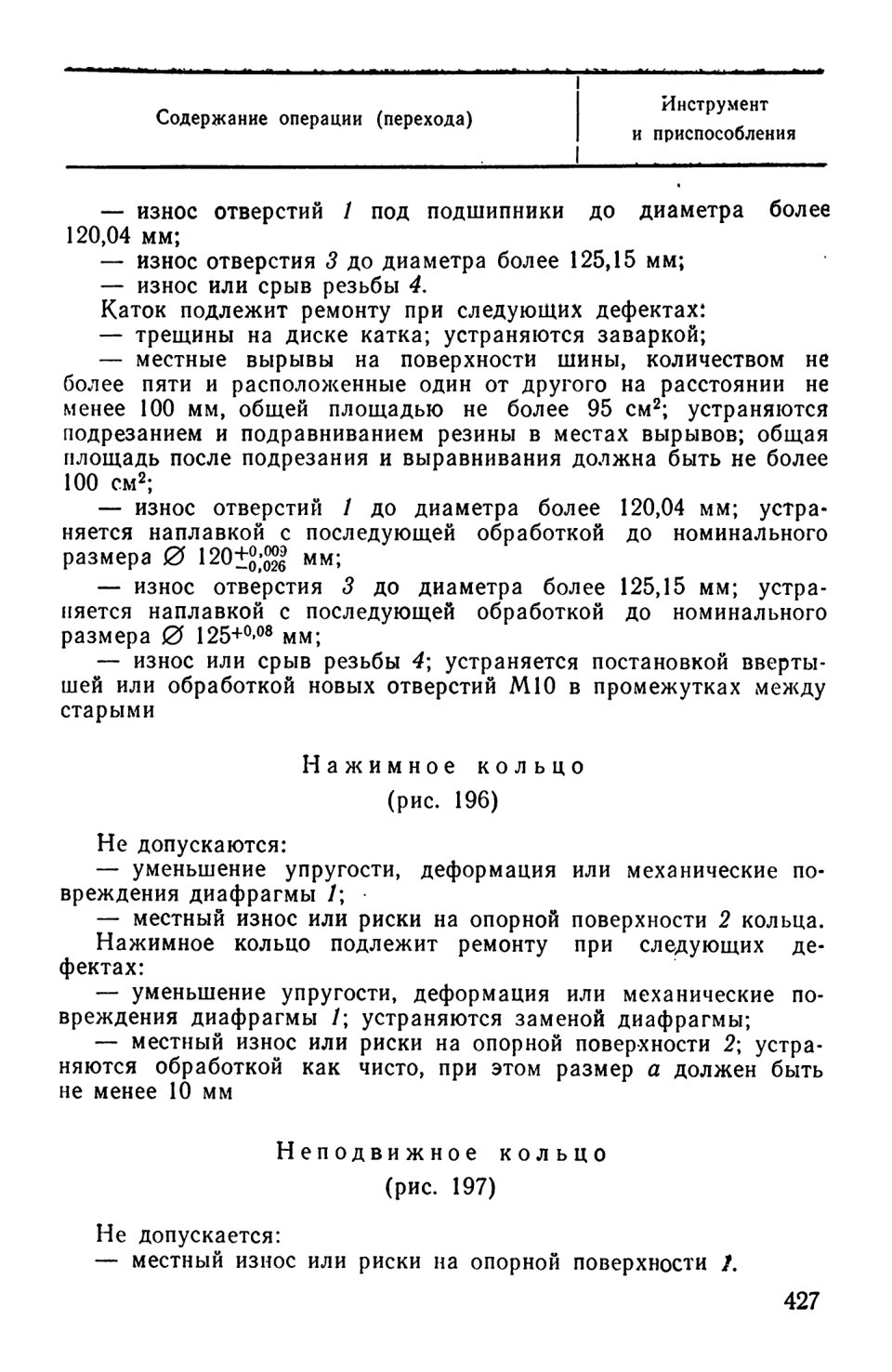

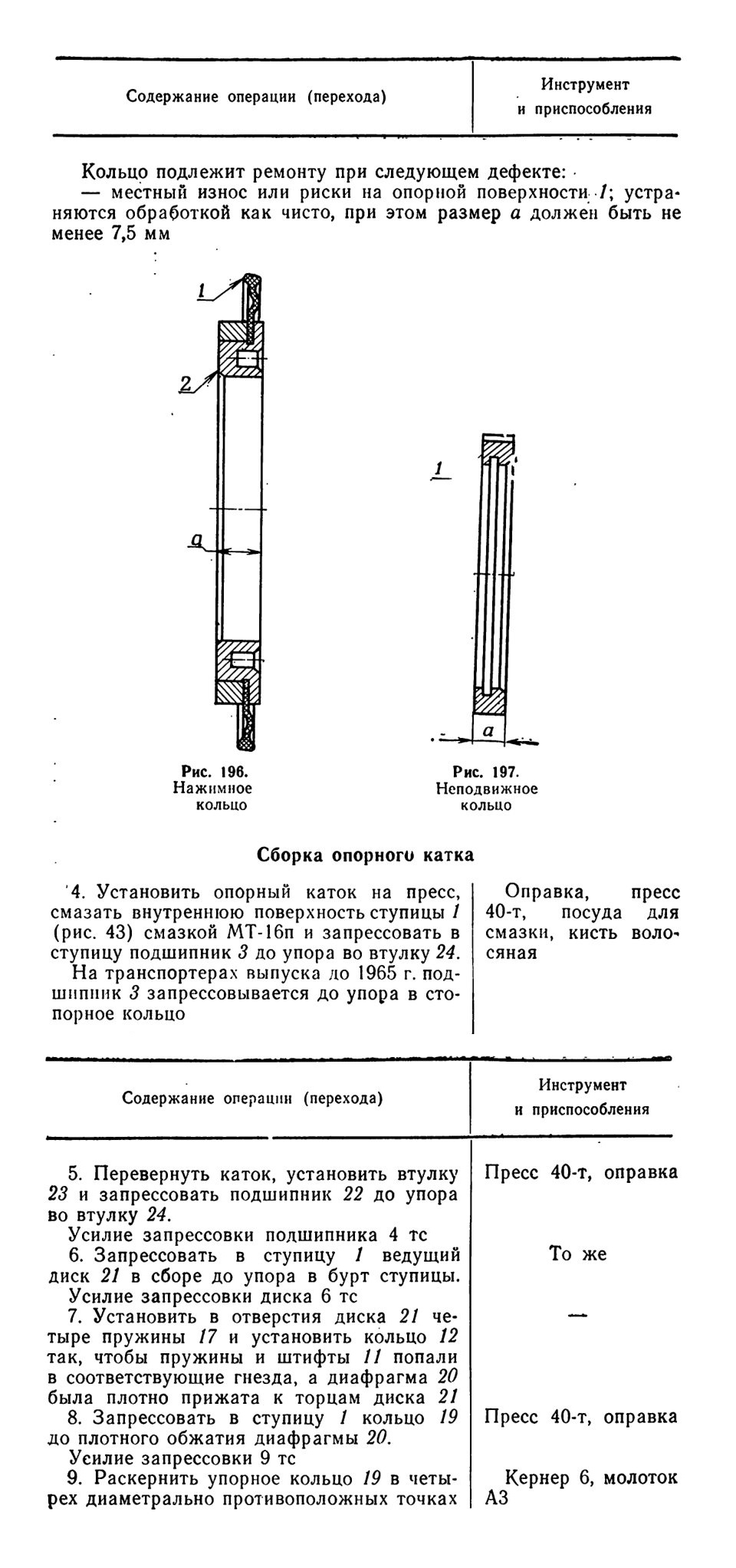

РЕМОНТ ВЕДУЩЕГО КОЛЕСА

ОПЕРАЦИОННАЯ КАРТА №14

Инструмент и приспособления: ключ торцовый 24; плоскогубцы комбинированные 200; молоток АЗ; посуда для керосина; кисть волосяная.

Трудозатраты на разборку и сборку ручным инструментом—
0,5 чел.-час.

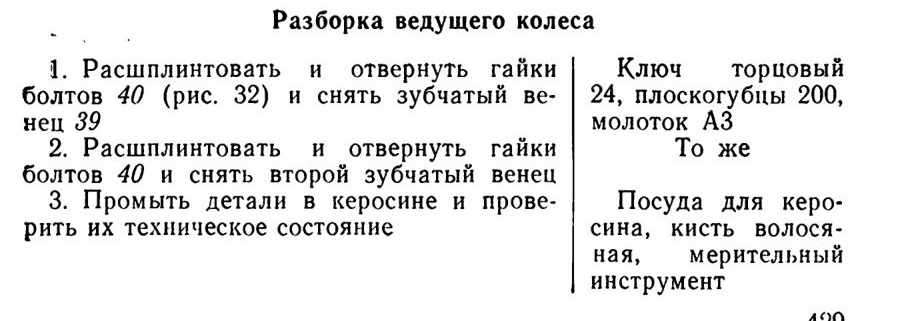

Разборка ведущего колеса

Технические условия на контроль, сортировку и ремонт деталей

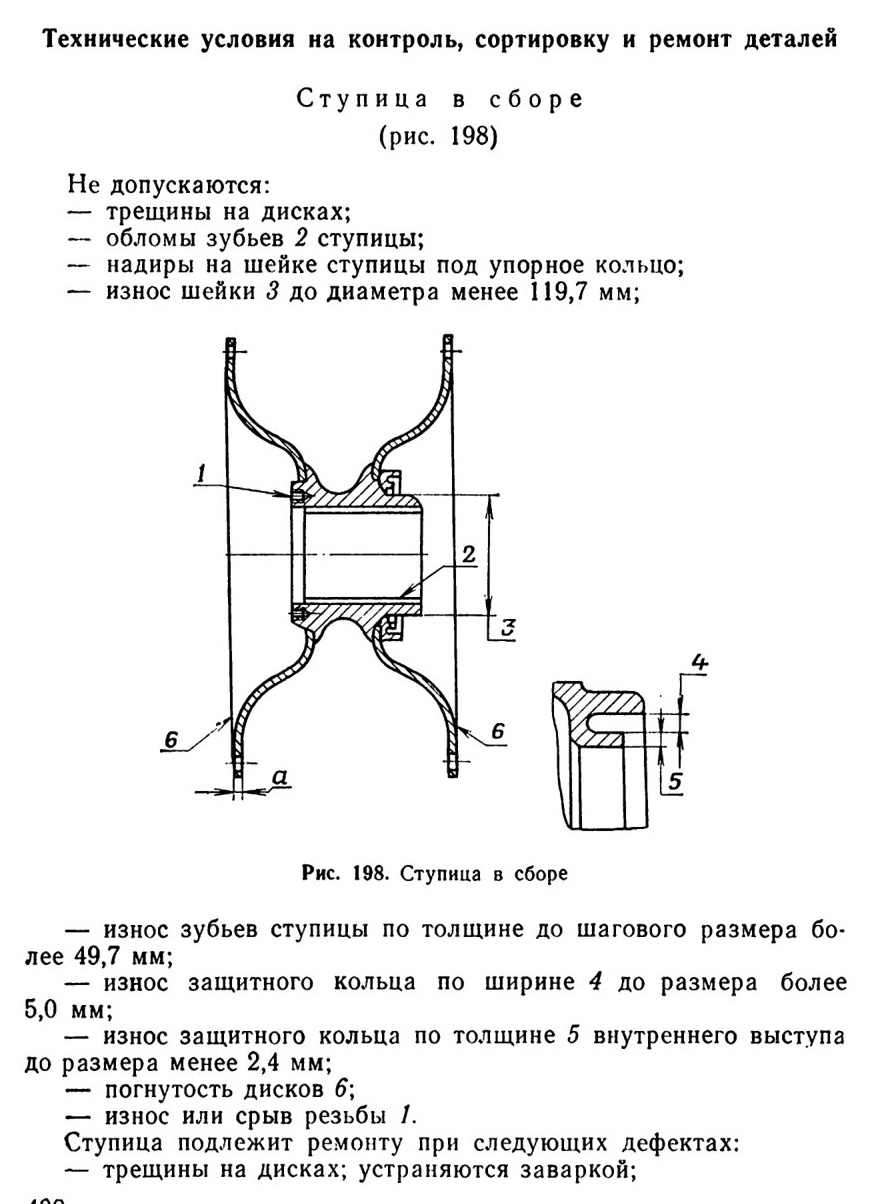

Ступица в сборе (рис. 198)

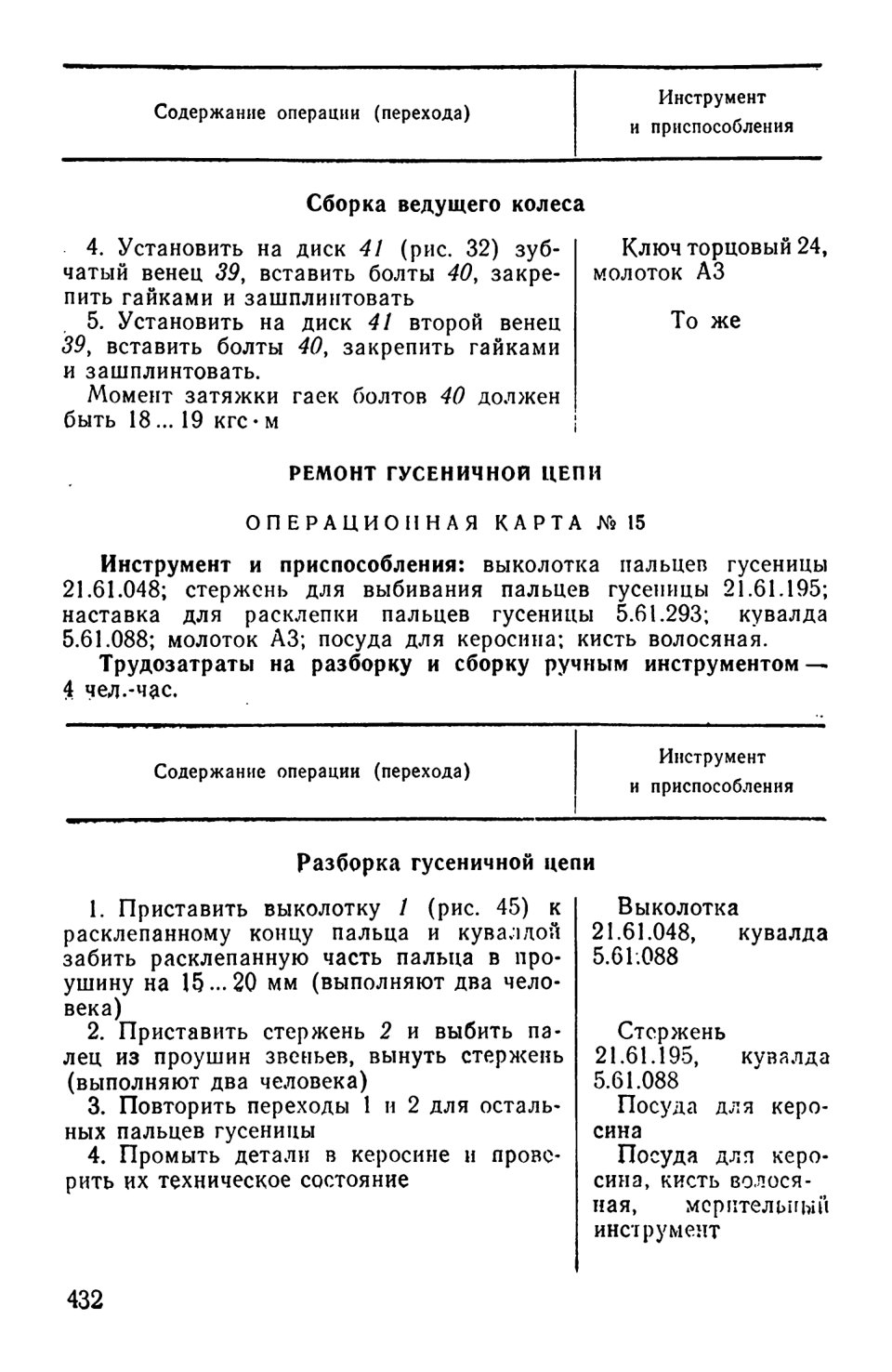

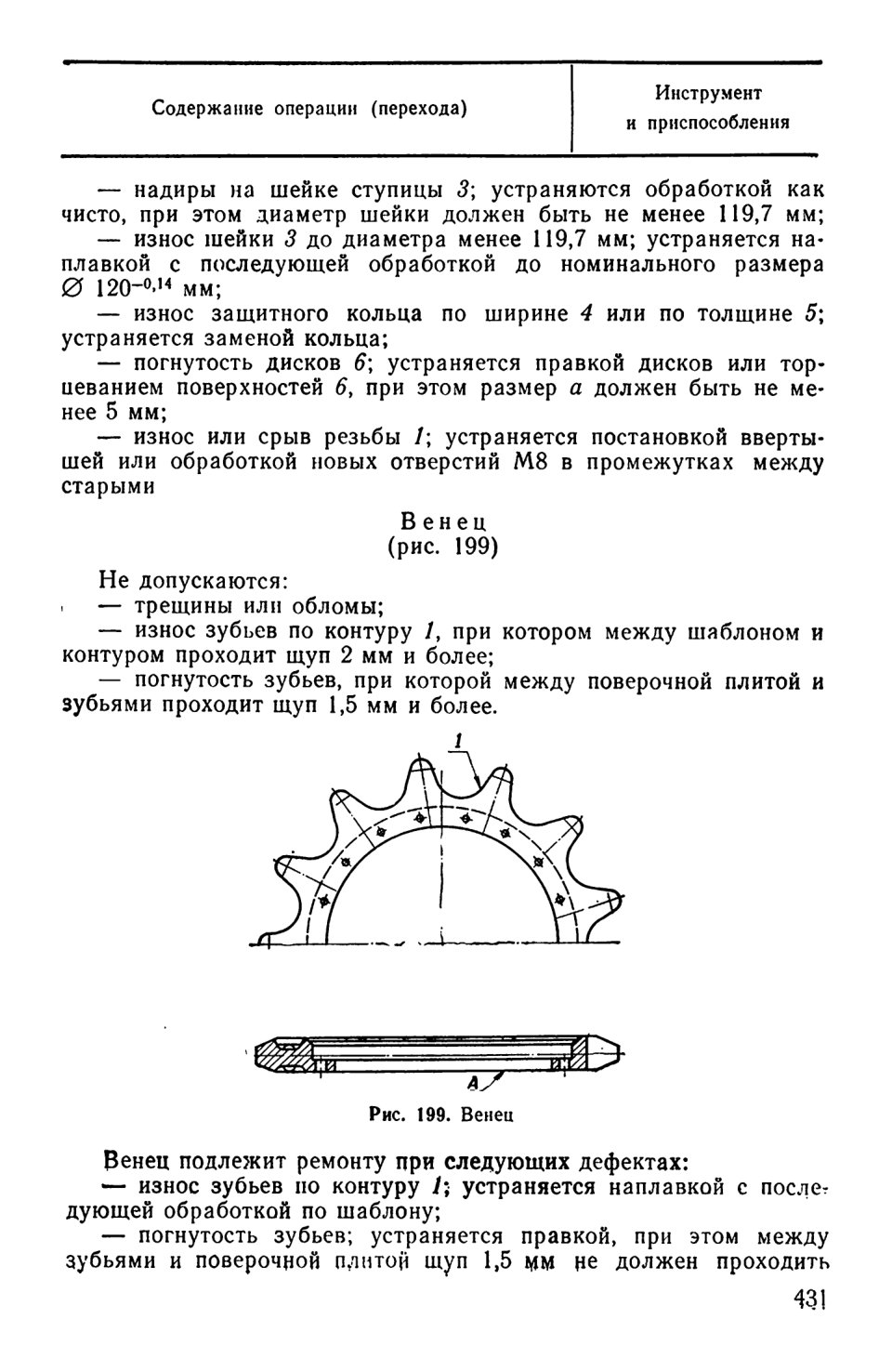

Сборка ведущего колеса

Технические условия на контроль, сортировку и ремонт деталей

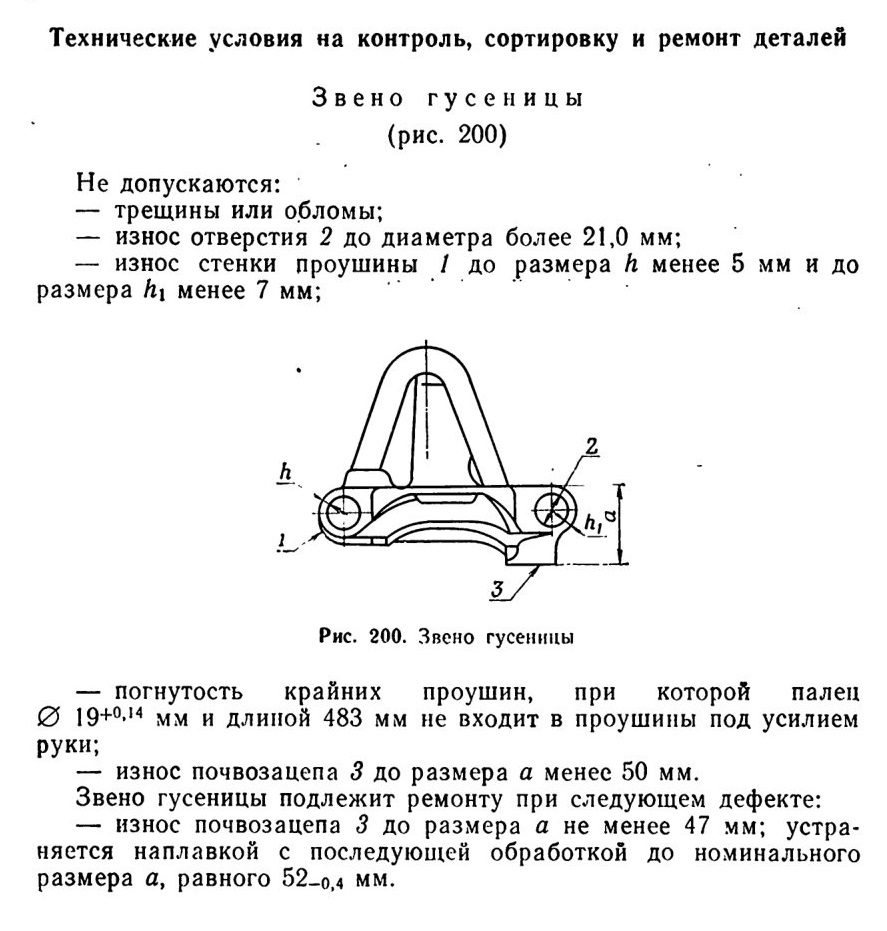

Звено гусеницы (рис. 200)

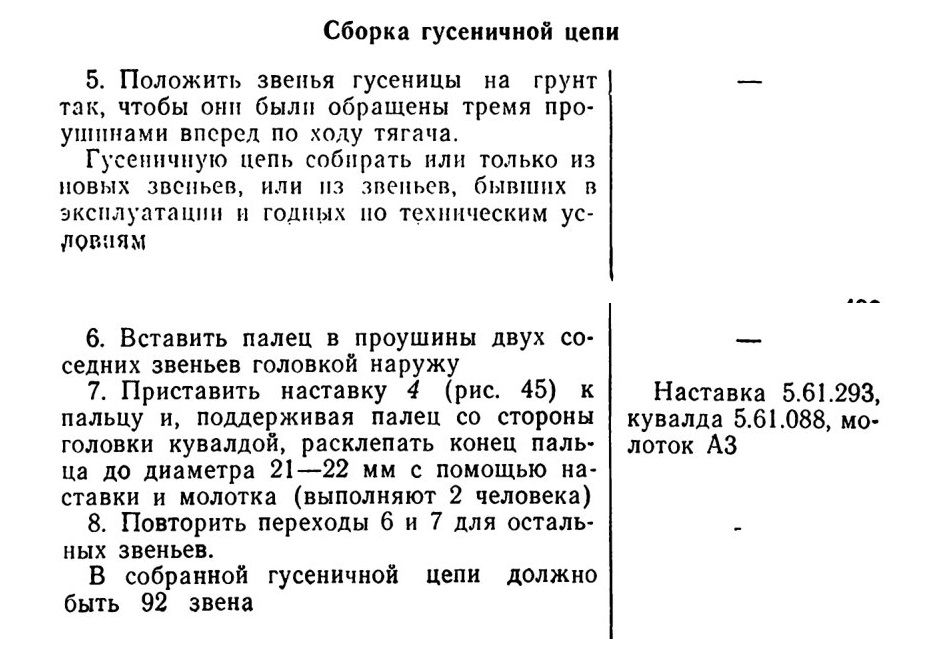

Сборка гусеничной цепи

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ

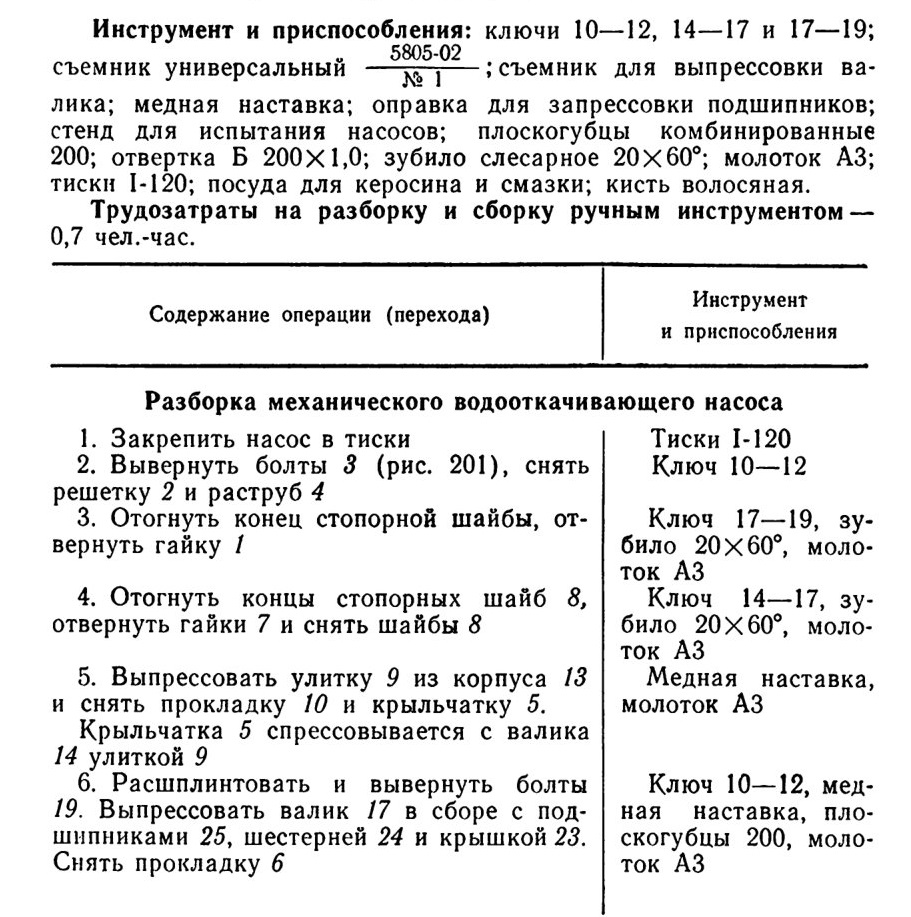

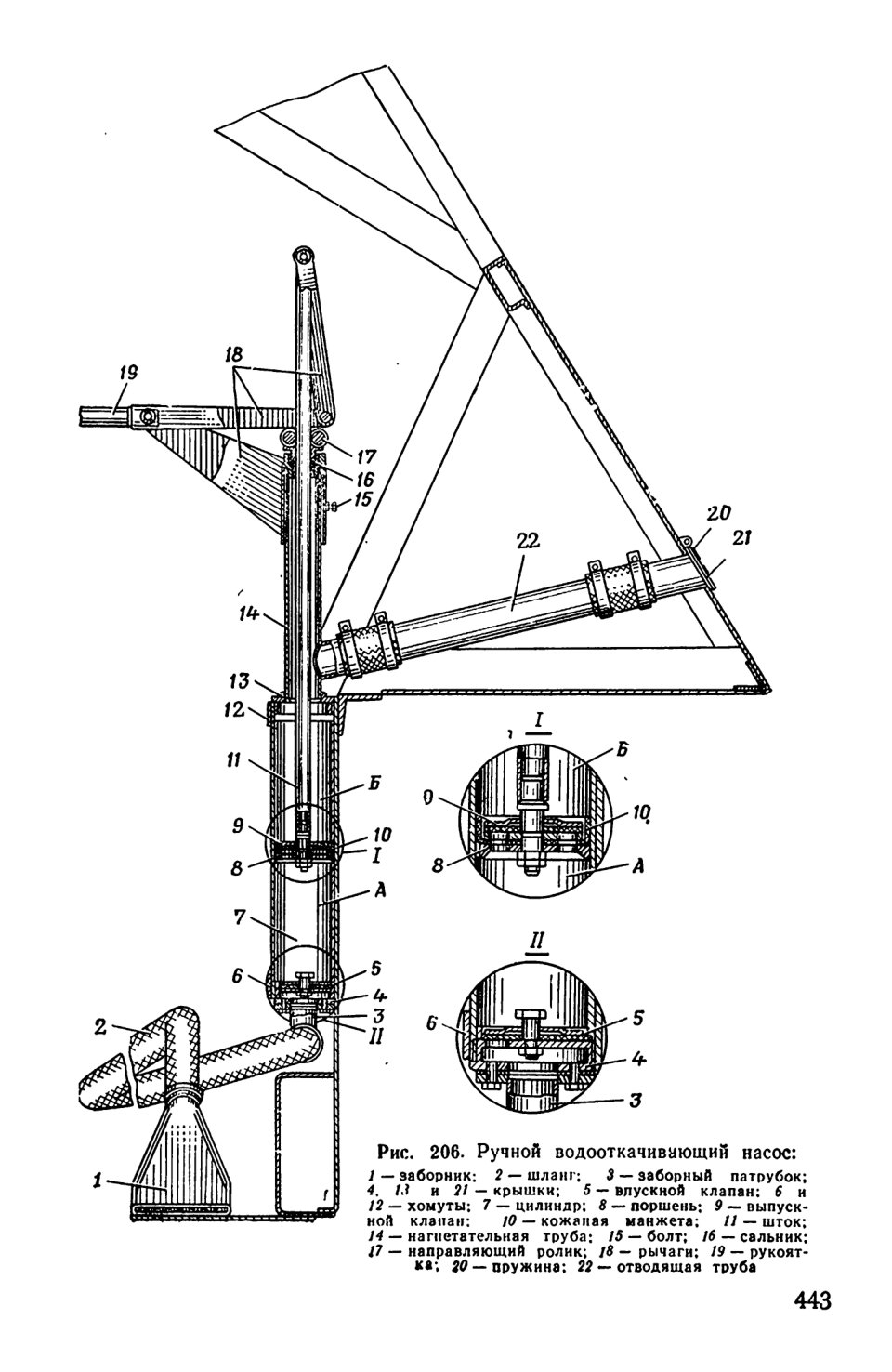

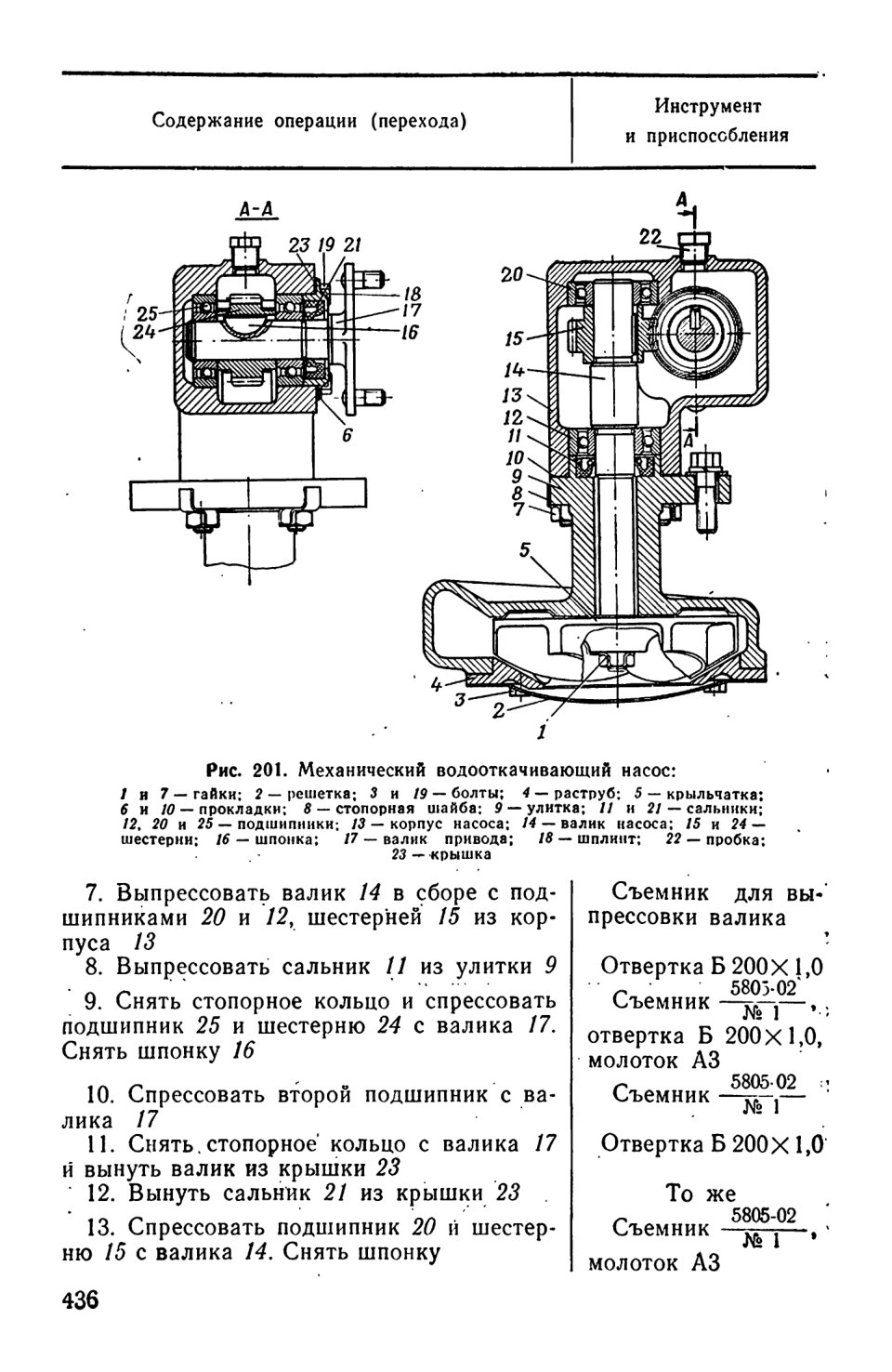

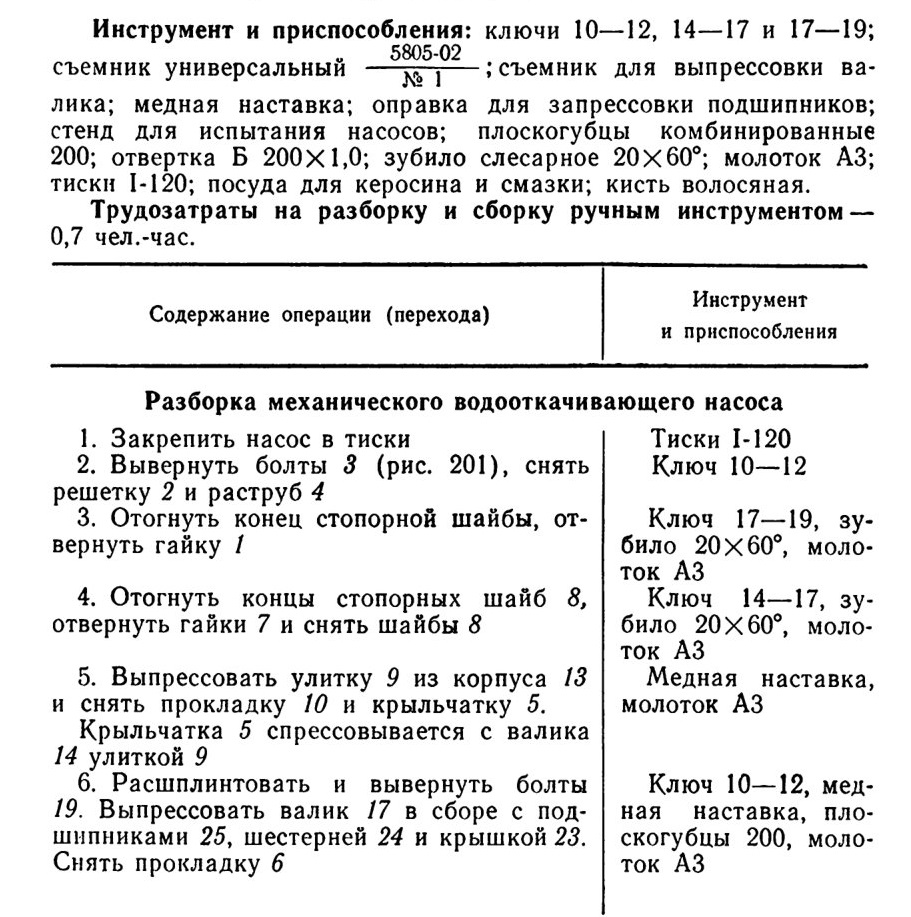

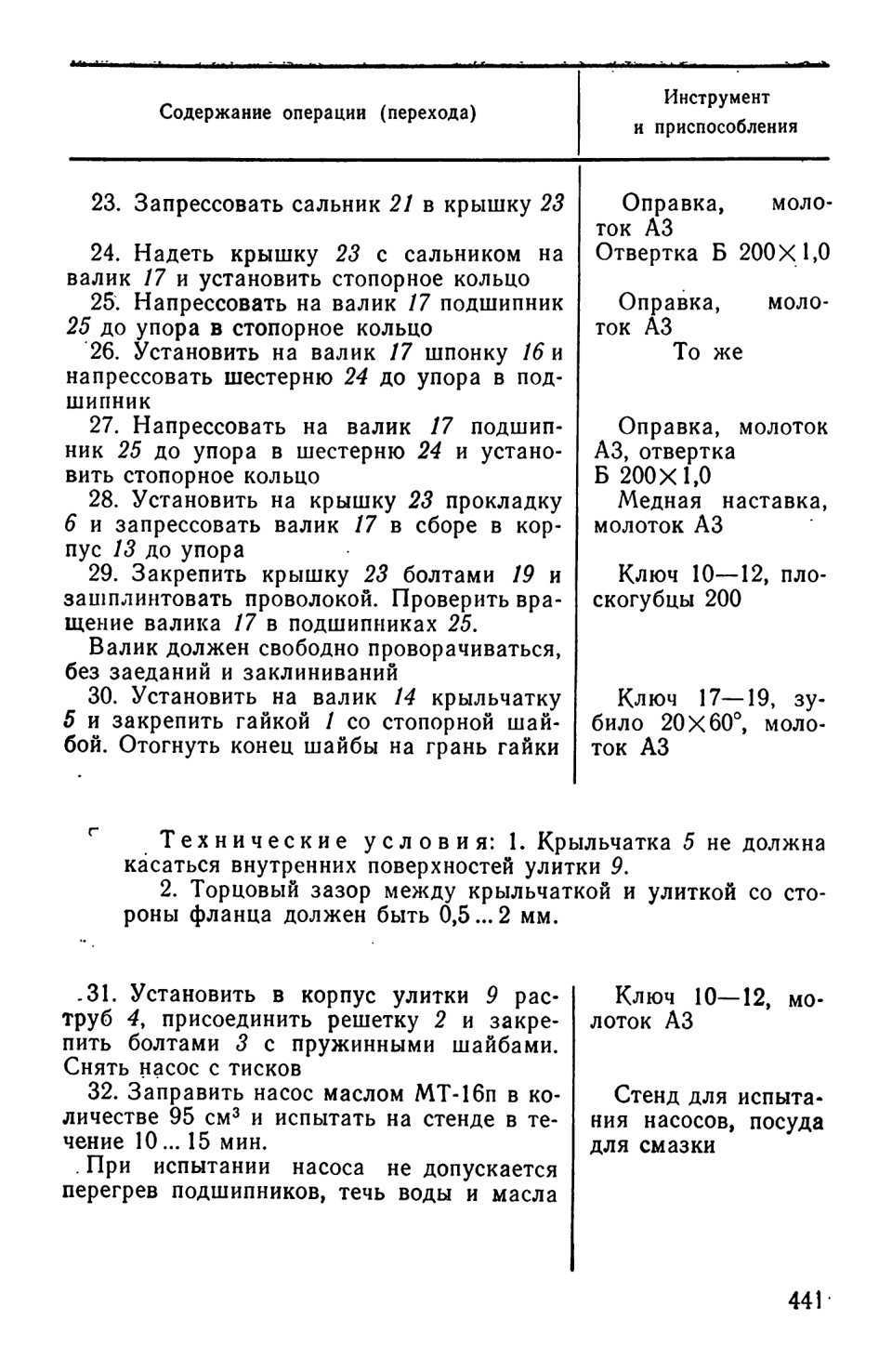

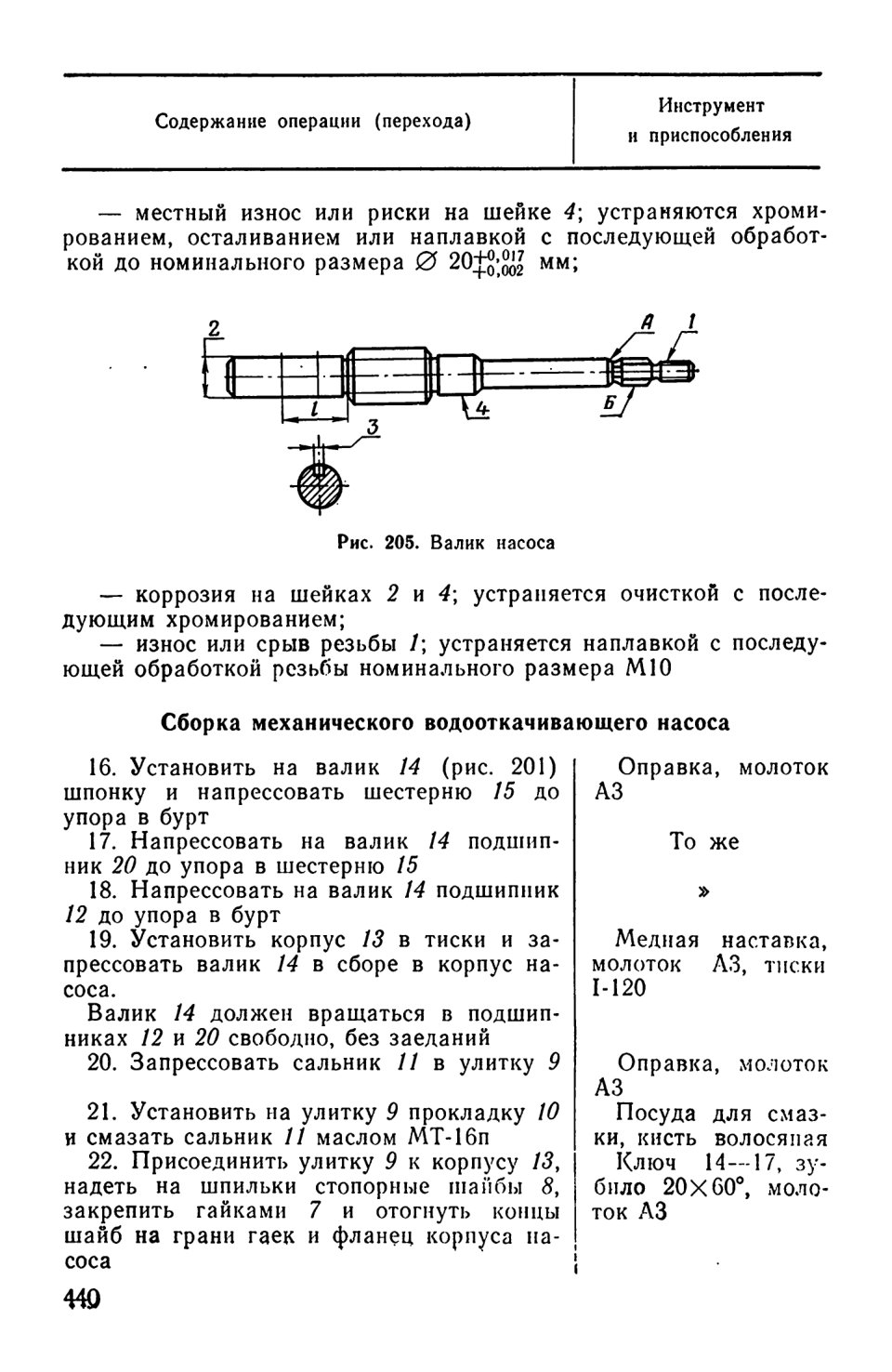

РЕМОНТ МЕХАНИЧЕСКОГО ВОДООТКАЧИВАЮЩЕГО НАСОСА

ОПЕРАЦИОННАЯ КАРТА №16

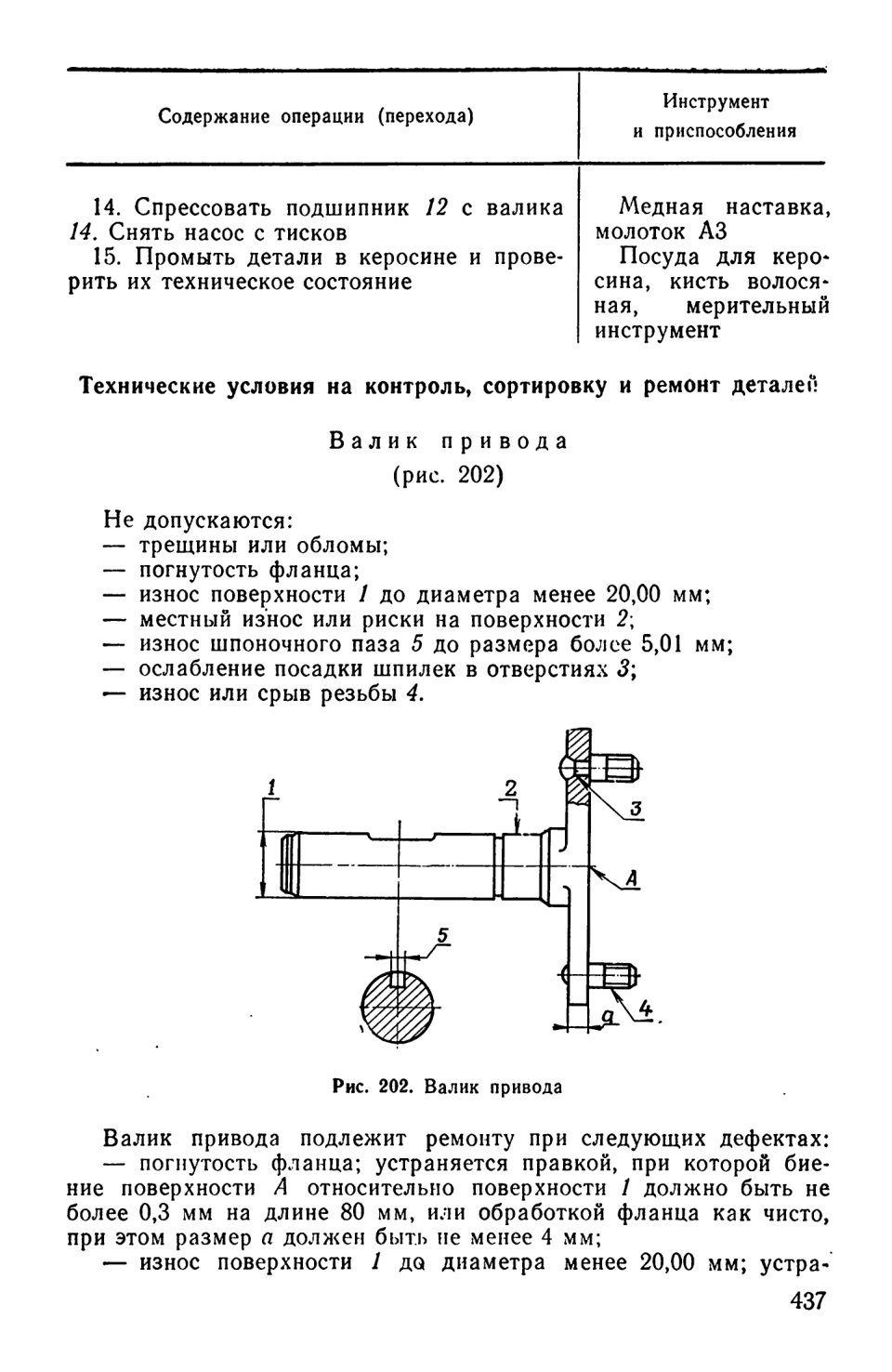

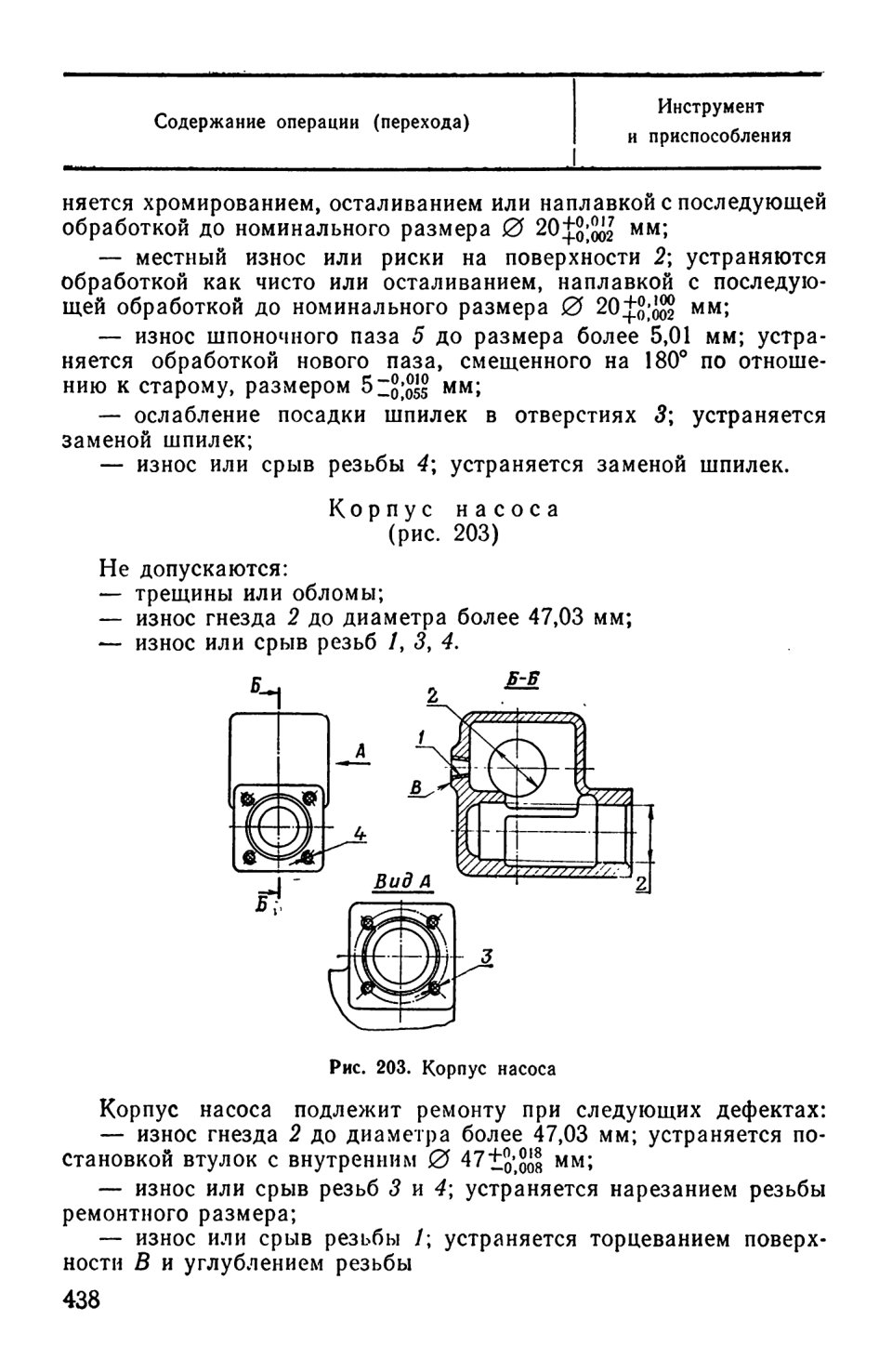

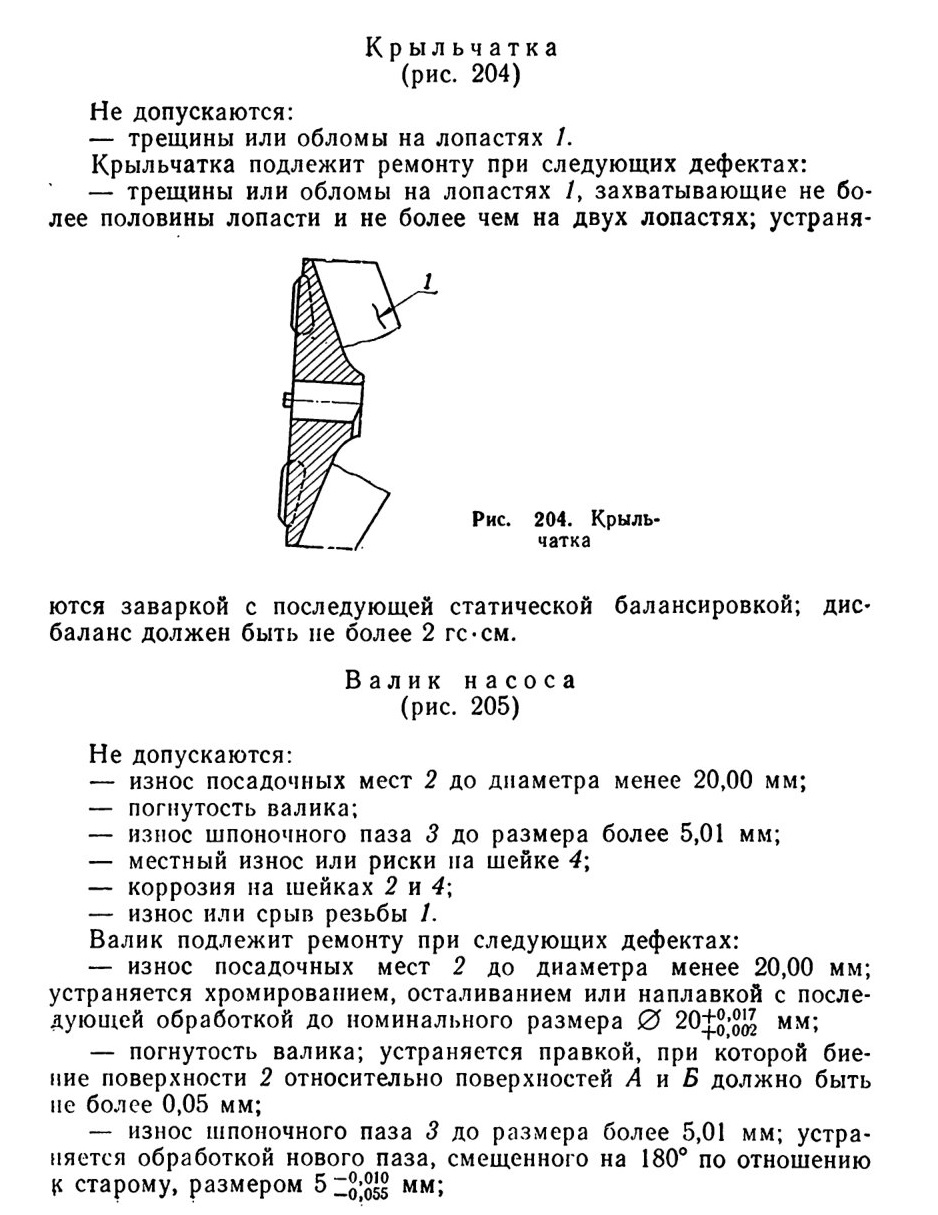

Крыльчатка (рис. 204)

Технические условия на контроль, сортировку и ремонт деталей

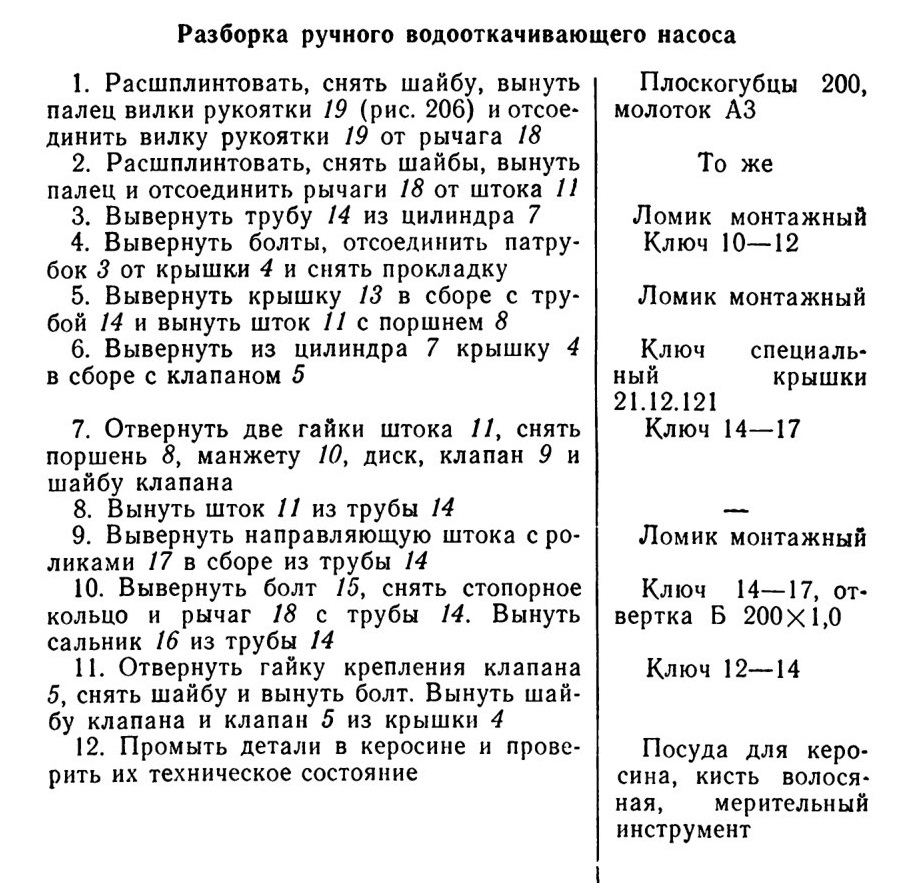

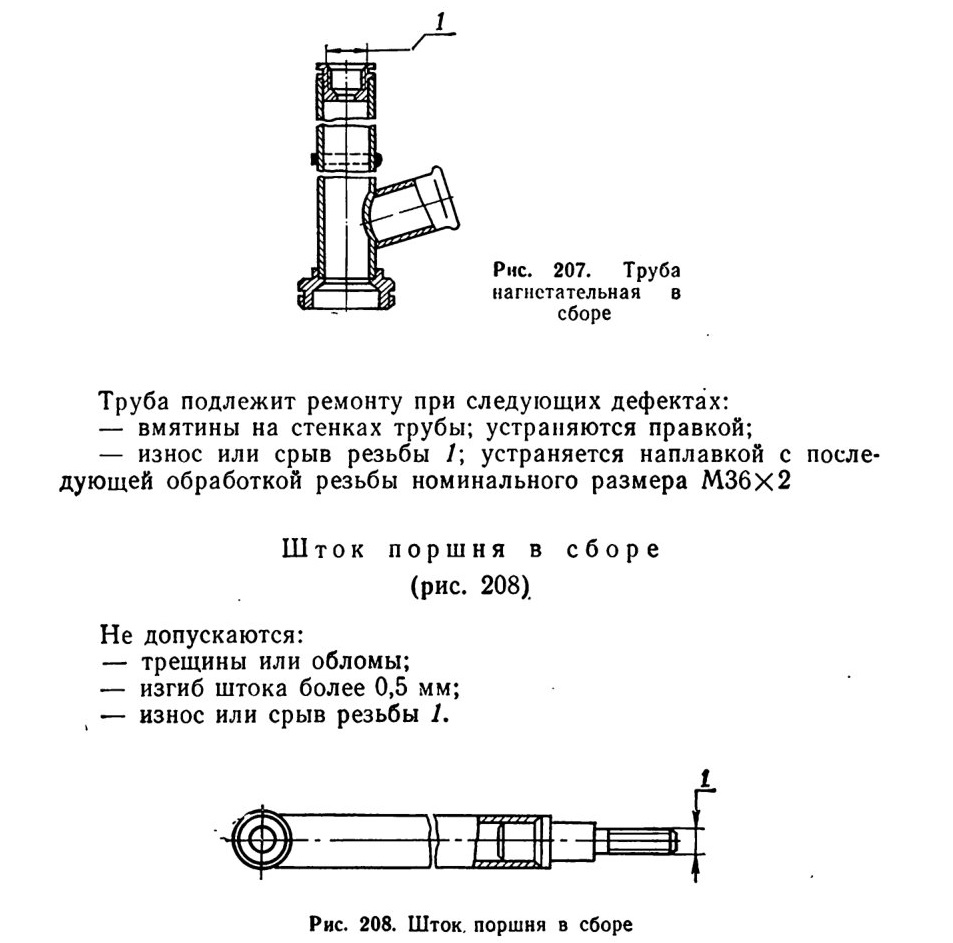

Труба нагнетательная в сборе (рис. 207)


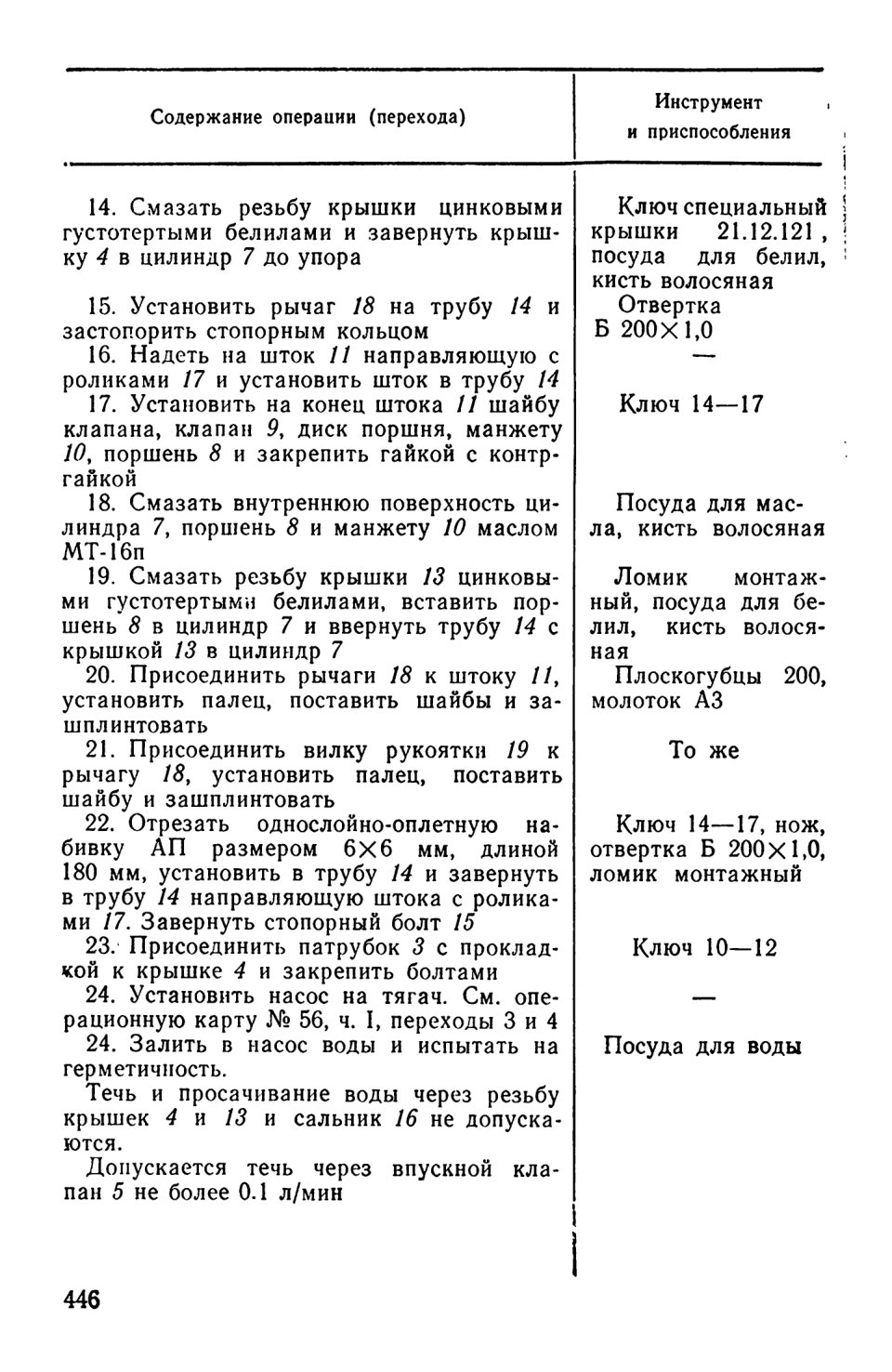

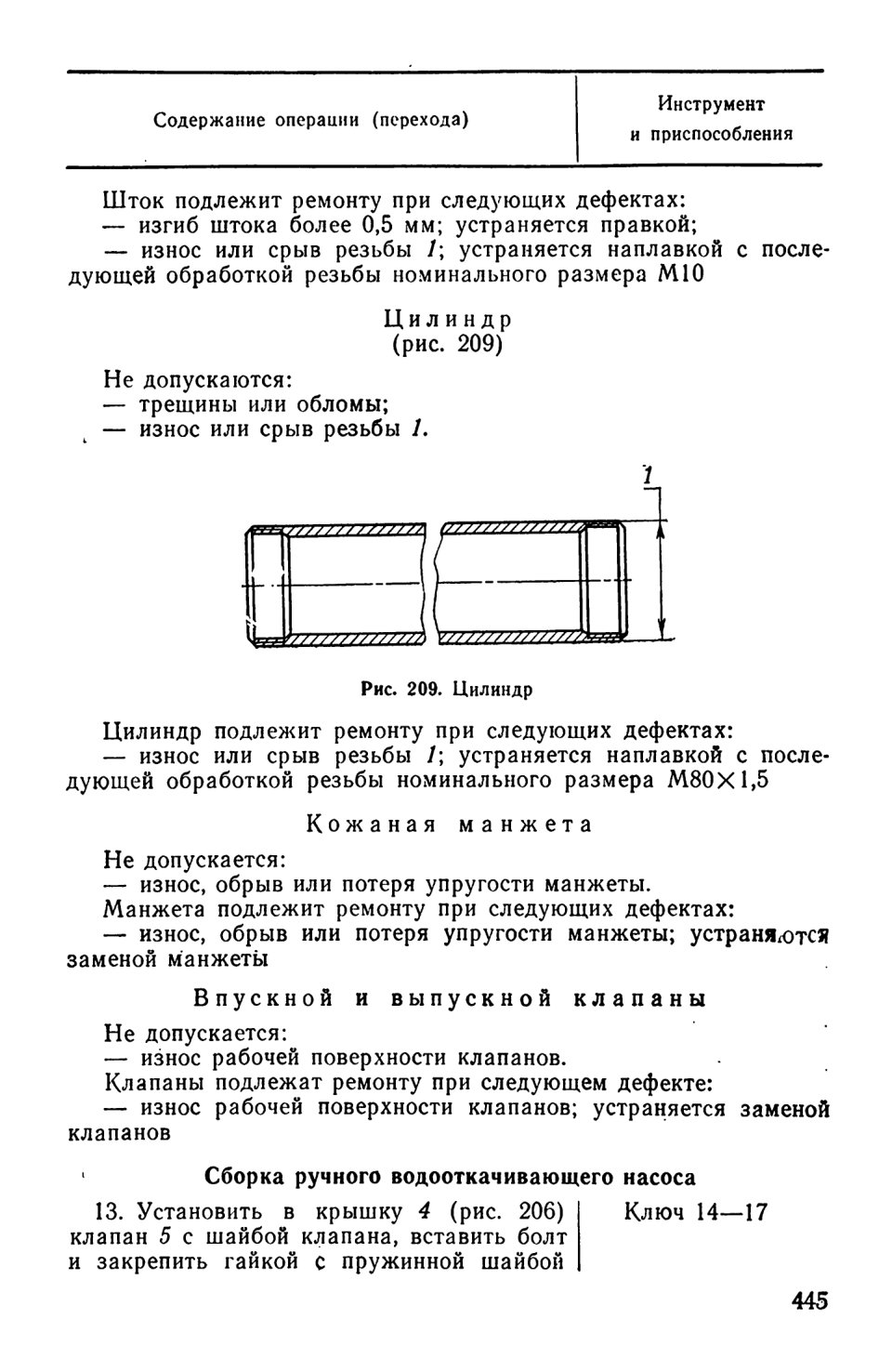

Не допускаются:

— трещины, вмятины или обломы;

— износ или срыв резьбы 1.

КОРПУС ТРАНСПОРТЕРА

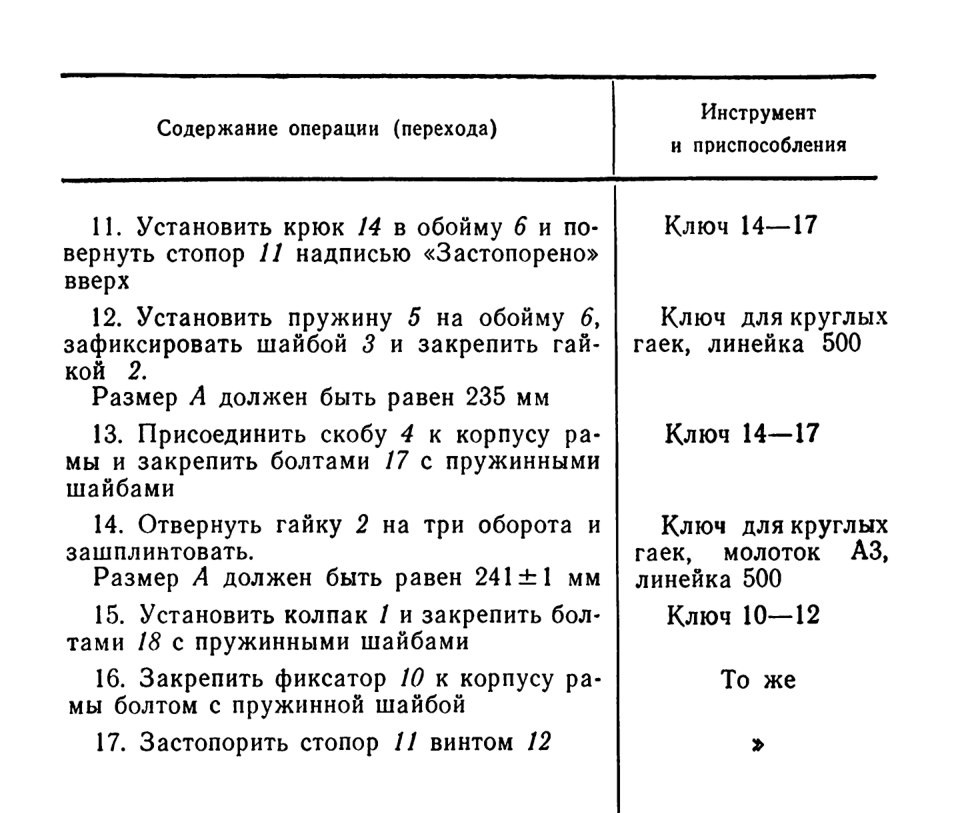

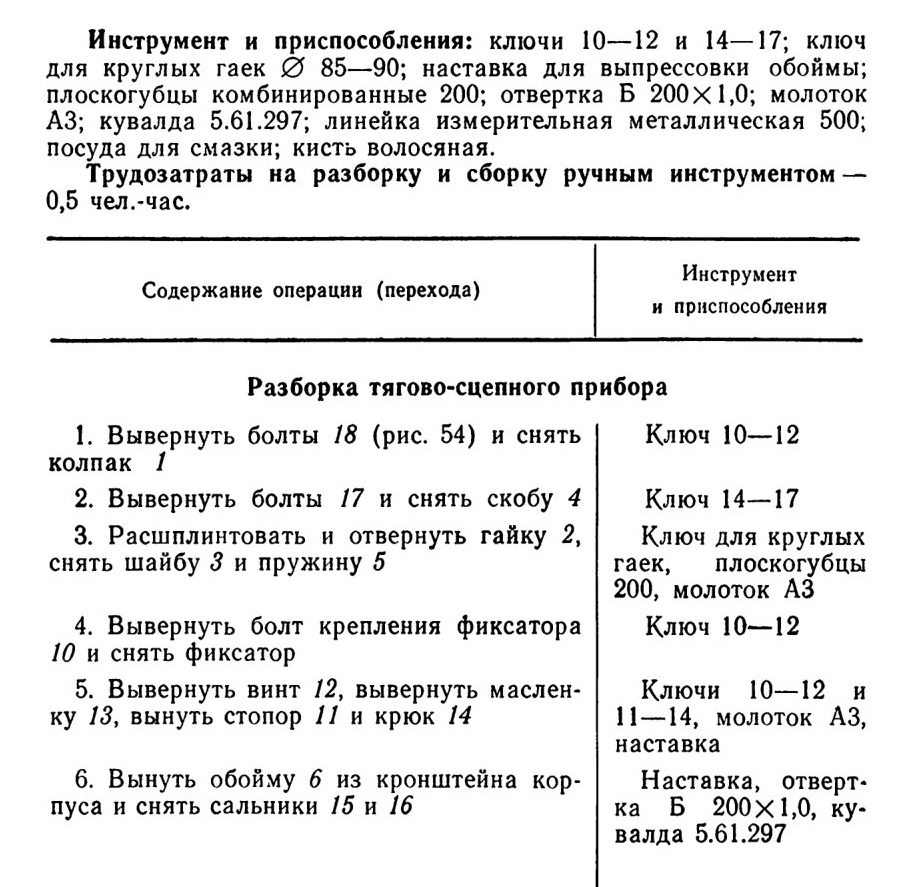

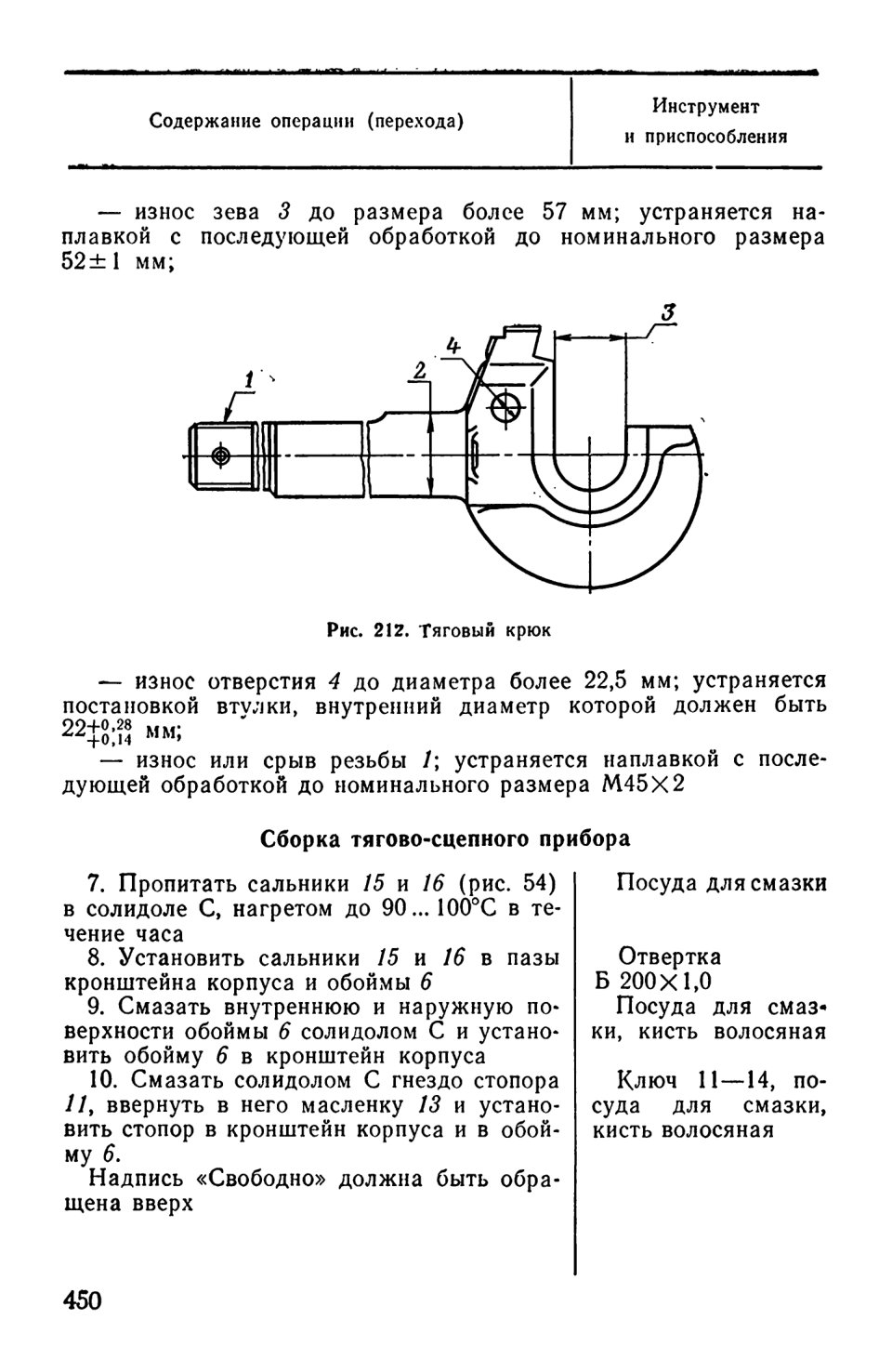

РЕМОНТ ТЯГОВО-СЦЕПНОГО ПРИБОРА

ОПЕРАЦИОННАЯ КАРТА №18

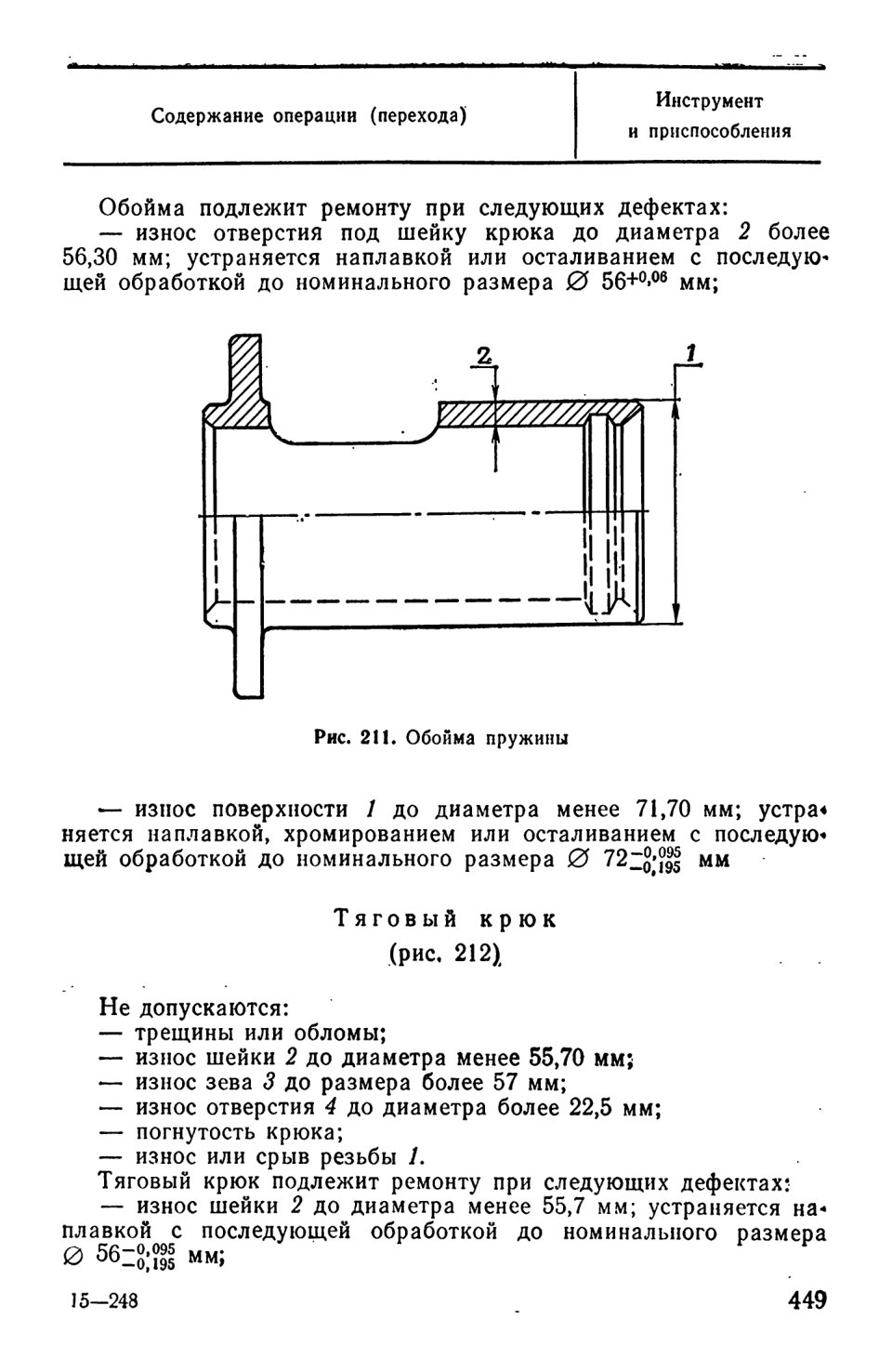

Технические условия на контроль, сортировку и ремонт деталей

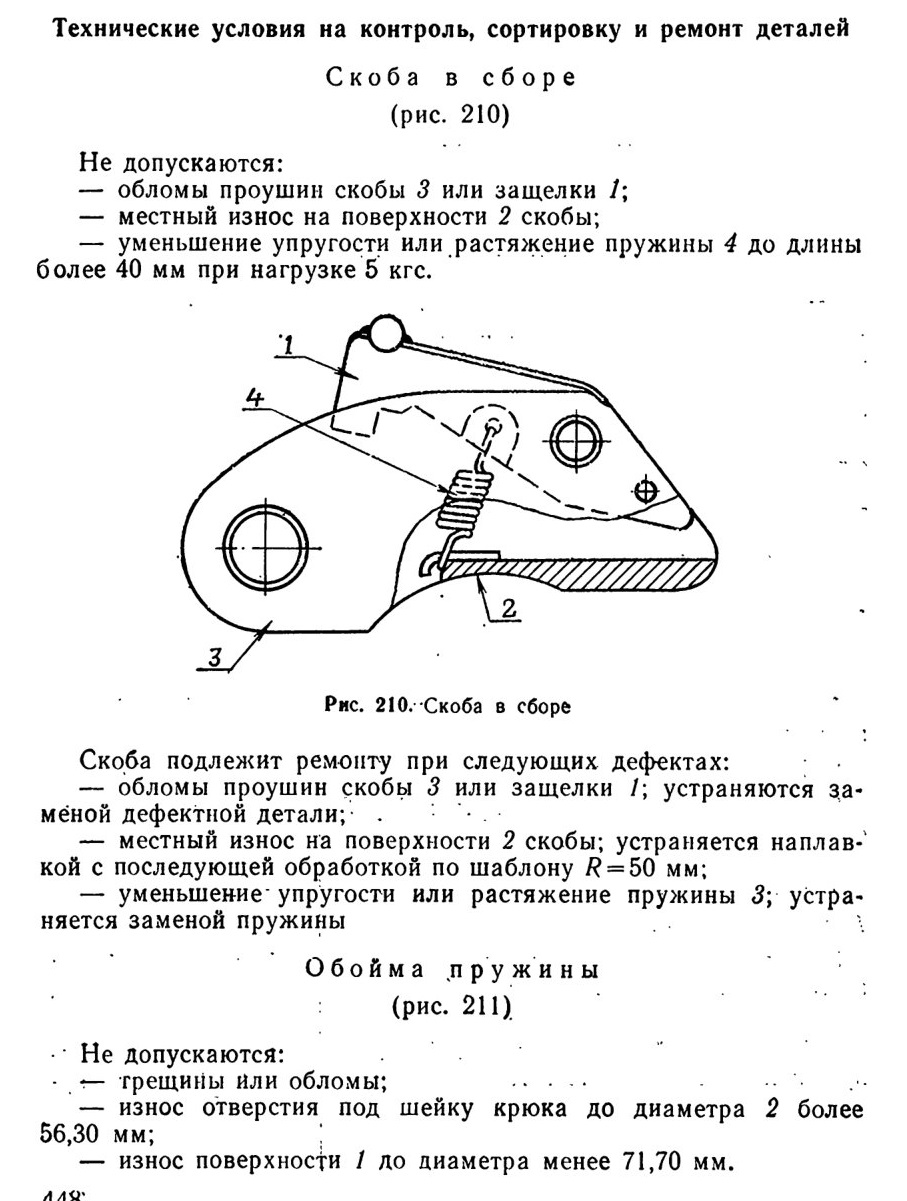

Скоба в сборе (рис. 210)

Технические условия: 1. Стопор 11 должен свободно проворачиваться и фиксироваться фиксатором 10.

2. При положении стопора 11 надписью «Свободно» вверх крюк 14 должен свободно вращаться вокруг оси.

3. При положении стопора 11 надписью «Застопорено» вверх крюк 14 не должен вращаться вокруг оси.

4. После сборки узла стопор должен быть установлен надписью «Свободно» вверх и застопорен фиксатором 10

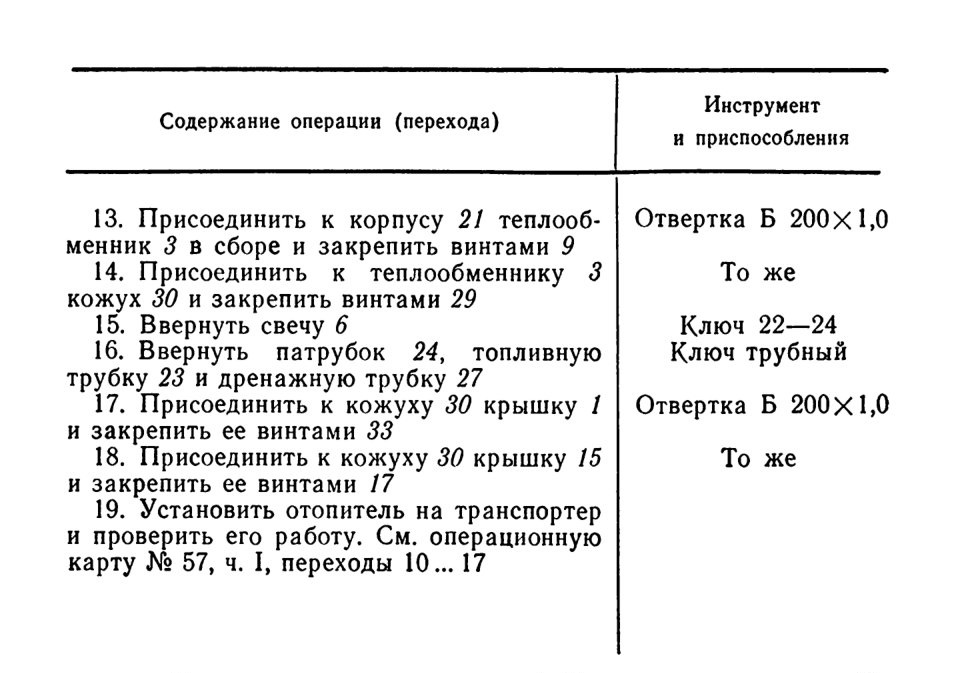

РЕМОНТ ОТОПИТЕЛЯ ОВ-65 (УДАЛЕНИЕ НАГАРА И ПРОВЕРКА РАБОТЫ)

ОПЕРАЦИОННАЯ КАРТА №19

Инструмент и приспособления: ключи 12—14 и 22—24; отвертка Б 200X1,0; ключ трубный; щетка металлическая; ершик металлический.

Трудозатраты на разборку и сборку ручным инструментом—
1 чел.-час.

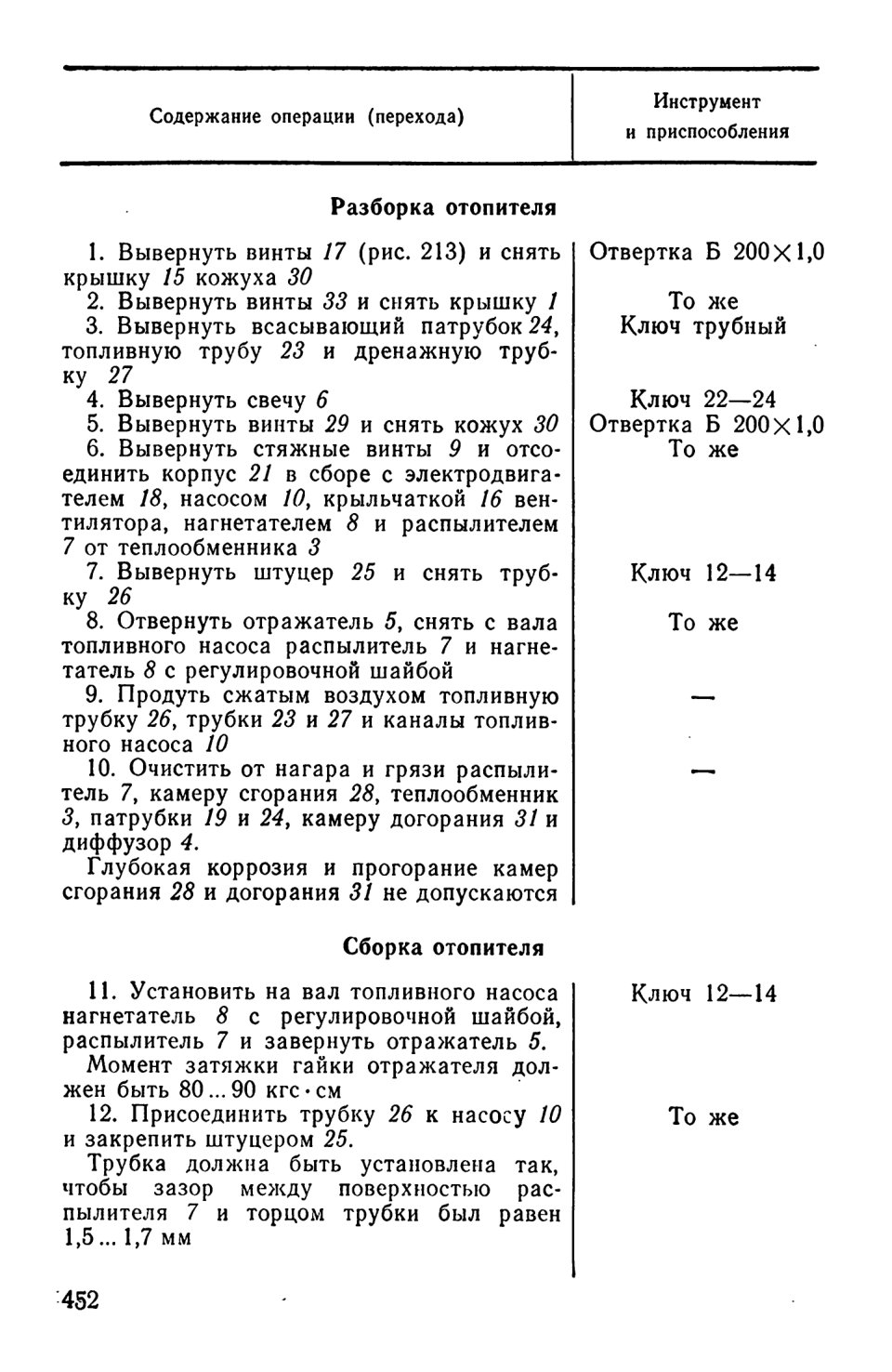

Разборка отопителя

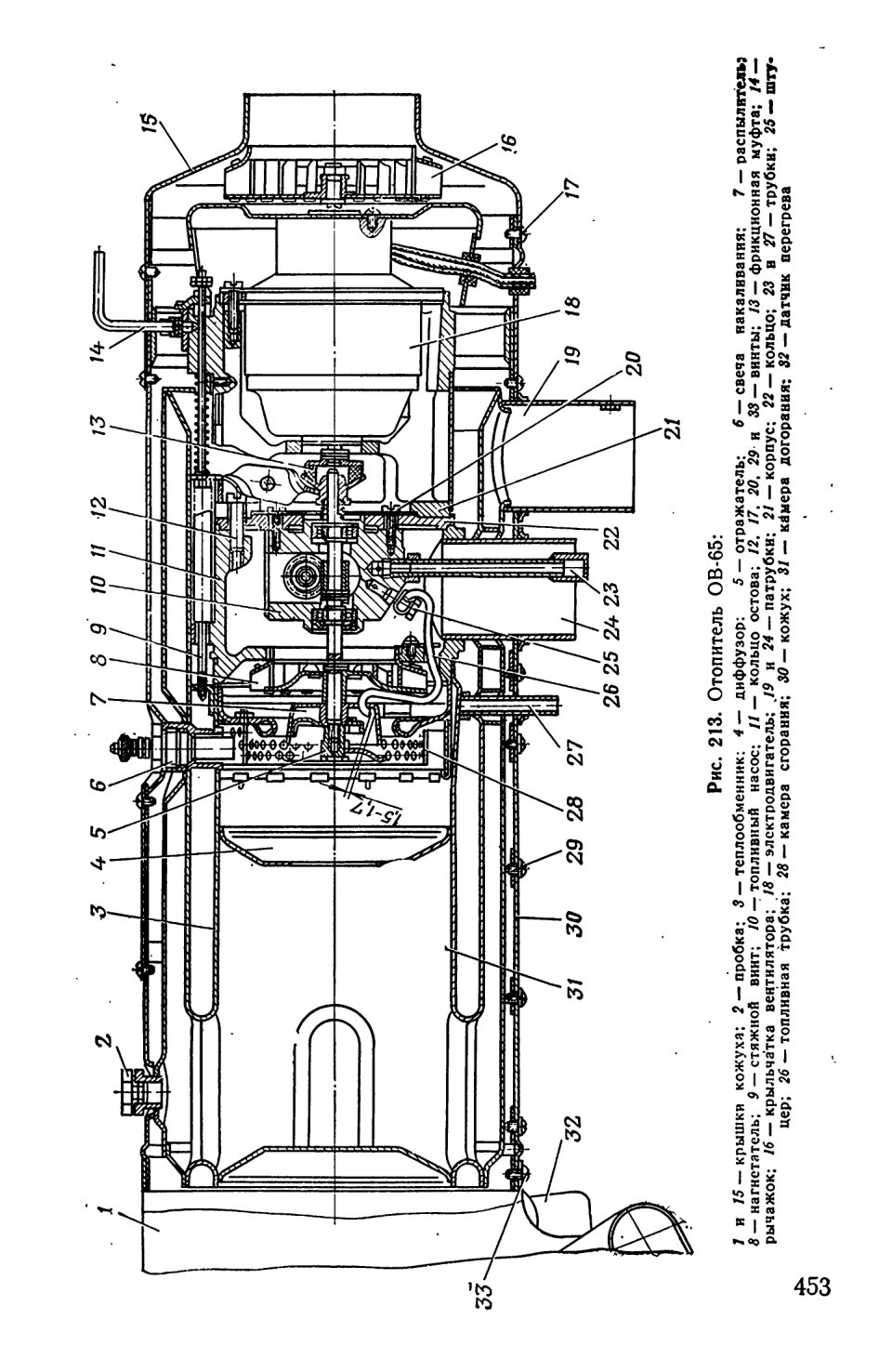

Рис. 213. Отопитель ОВ-65:

Технические условия: 1. Вилка переключения муфты 13 должна быть отрегулирована так, чтобы муфта была в среднем положении на режиме «Отопление» и не задевала за ведомый конус муфты, а на режиме «Вентиляция» было обеспечено полное отключение топливного насоса 10 от электродвигателя 18.

2. Вращение вала топливного насоса должно быть свободным и плавным (без люфта в подшипниках).

3. Подсос воздуха в топливопроводах при работе установки не допускается. При распыливании не допускаются подтекание топлива по трубке 26 и выпадение крупных капель.

4. Производительность насоса на летнем дизельном топливе при 2700 об/мин вала должна быть 0,95... 1,05 л/ч.

5. Насос должен обеспечивать высасывание топлива на высоту не менее 800 мм, не снижая производительности, при этом производительность насоса не должна увеличиваться при напоре до 500 мм топливного столба

ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ
РЕМОНТ ГЕНЕРАТОРА Г-731А (Г-731)

ОПЕРАЦИОННАЯ КАРТА №20

Инструмент и приспособления: ключи 9—11, 14—17 и 42; ключи торцовые 14 и 19; съемник шкивов и крышек генераторов; крючок для извлечения щеток; оправка для выпрессовки и запрессовки подшипников; наставка диаметром 36 мм; плоскогубцы комбинированные 200; отвертка В 175x0,7; зубило слесарное притупленное; молоток АЗ; шкурка шлифовальная 1.ЭС.250Х300.СС.Э5.8.А.2 ГОСТ 5009—68; прибор для проверки якорей модели Э-202; контрольноиспытательный стенд модели 532М; посуда для смазки и эмали.

Трудозатраты на разборку и сборку ручным инструментом —
1,8 чел.-час.

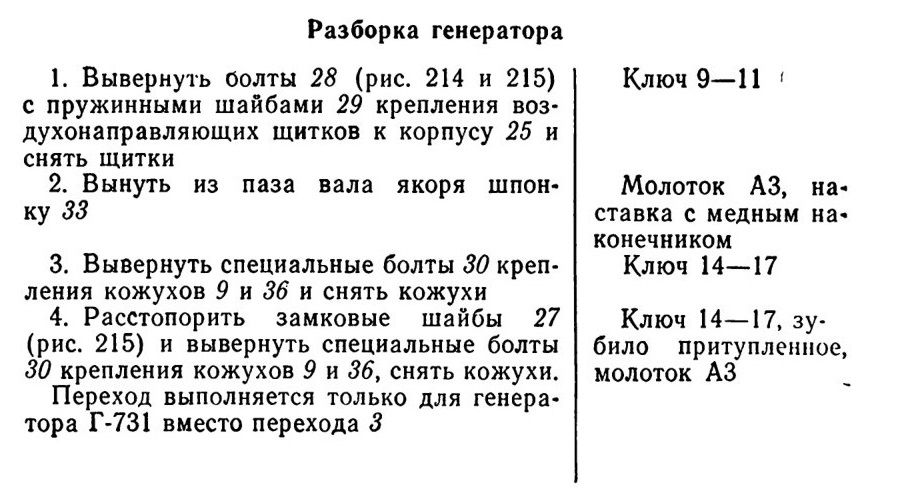

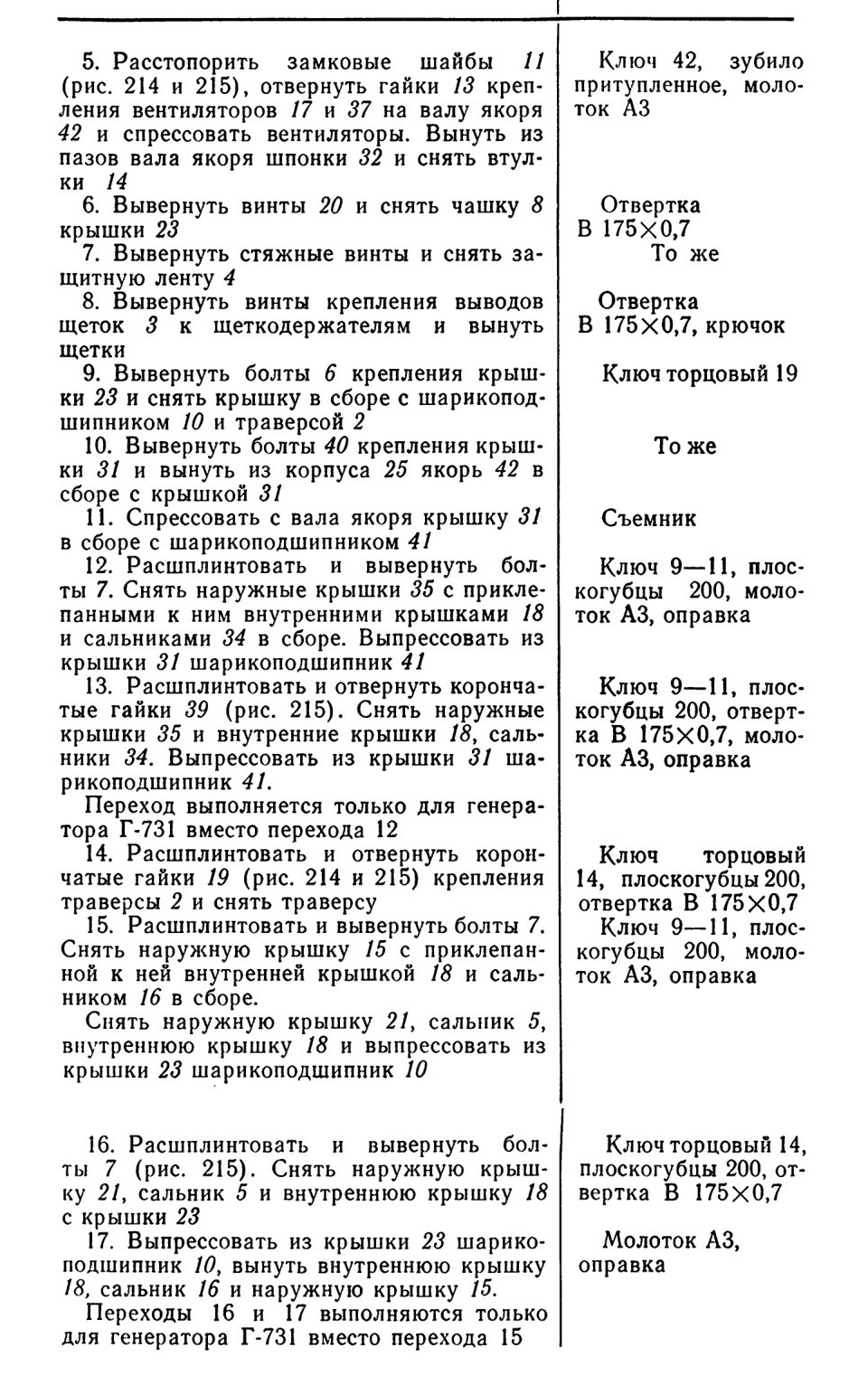

Разборка генератора

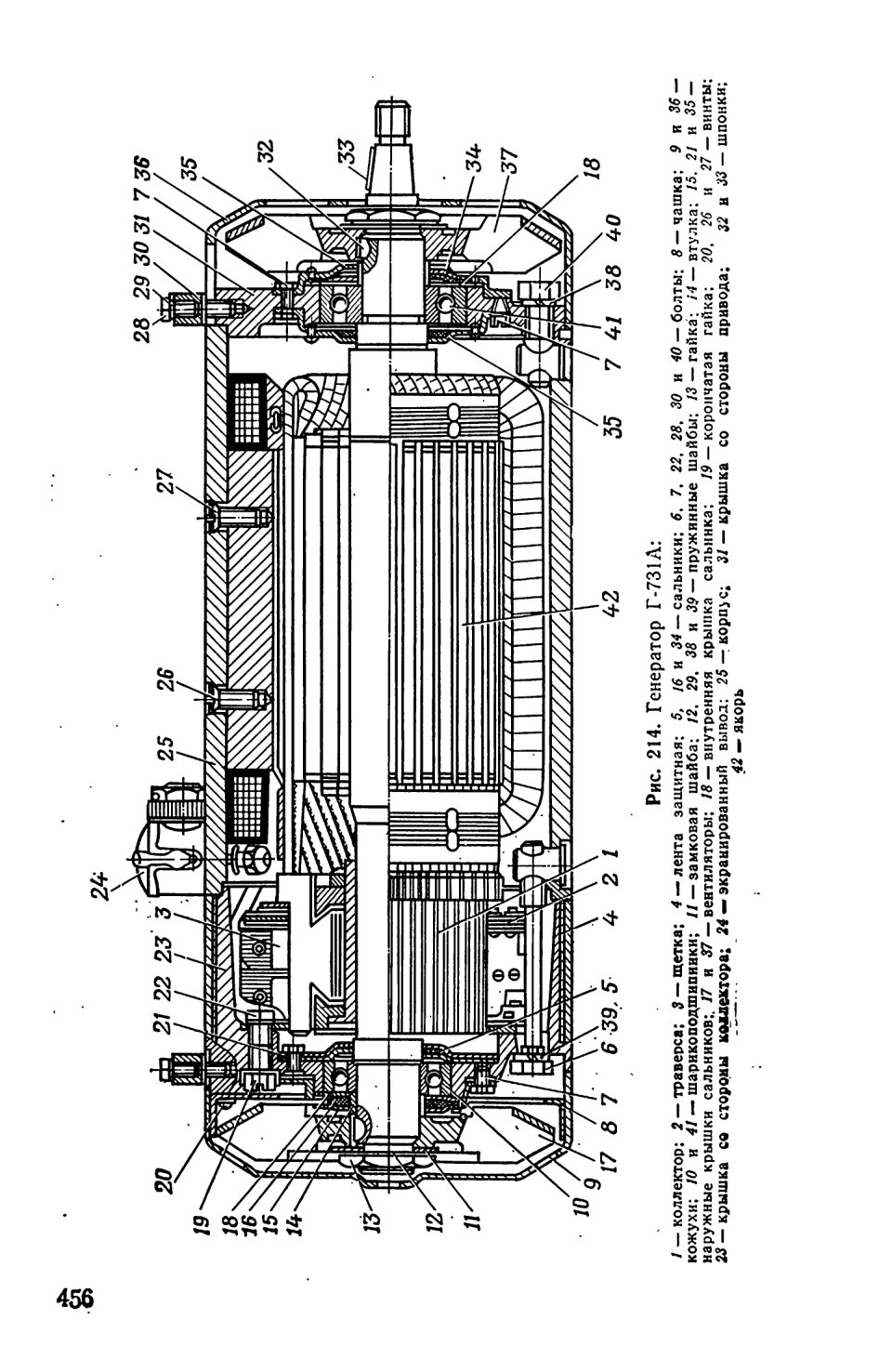

Рис. 214. Генератор Г-731 А:

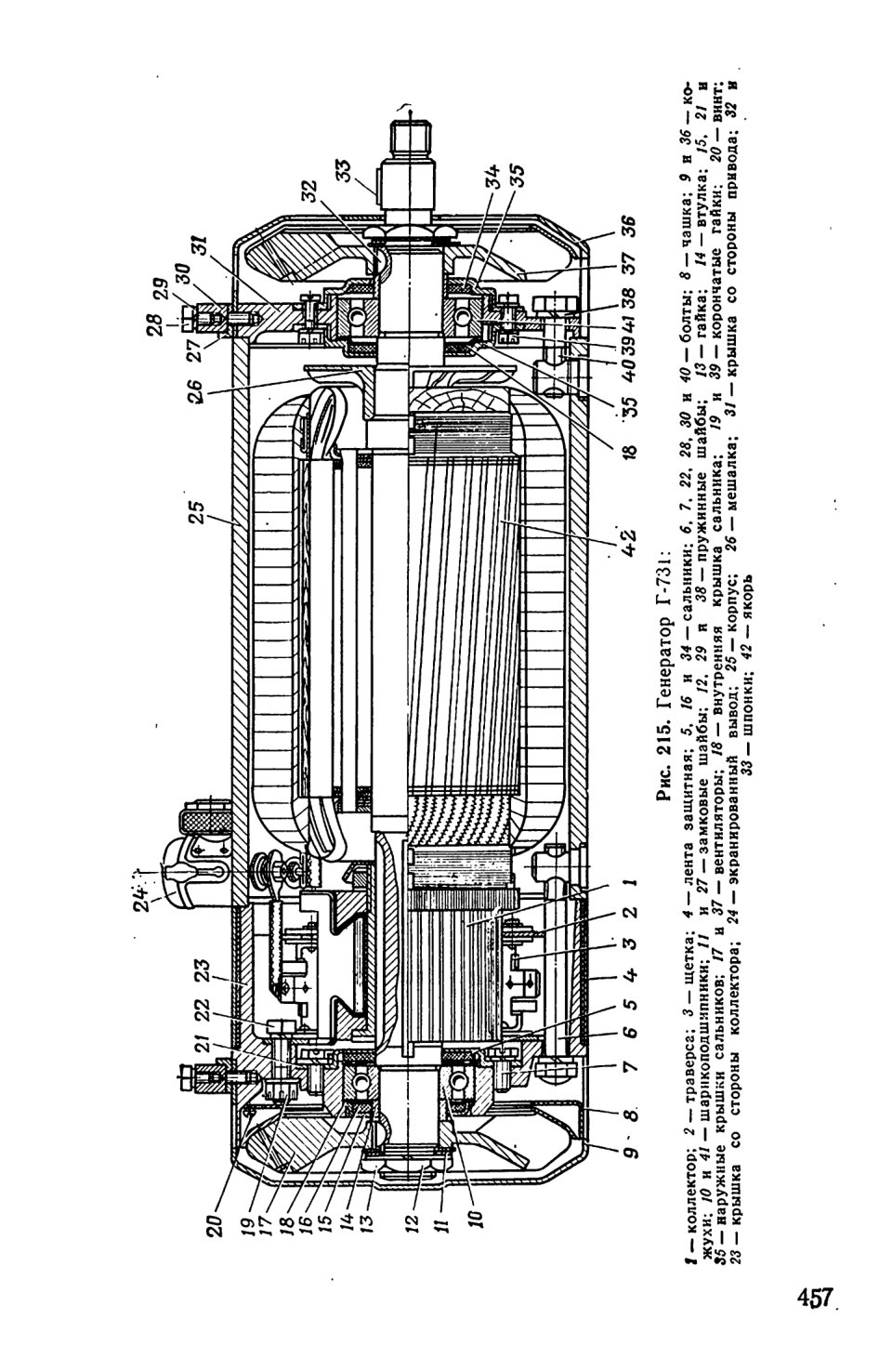

Рис. 215. Генератор Г-731:
