Метран-630-3000-Ех

505

ПРЕИМУЩЕСТВА БАРЬЕРОВ

КОНСТРУКТИВ

С ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКОЙ

Серия Метран-630-3000-Ех включает в себя барьеры

• Не требуют заземления;

искрозащиты с гальванической развязкой, предназначенные

• Обеспечивают высокую помехоустойчивость;

для установки на DIN-рейку 35 мм. Все барьеры серии имеют

• Позволяют обеспечить преобразование сигналов;

возможность подключение к шине TBUS, что упрощает процесс

• Позволяют применить источник питания с выходным

монтажа.

напряжением большим, чем Uо;

• При коротком замыкании искробезопасных цепей не

происходит выход из строя предохранителей;

• Позволяют использовать один источник питания для

нескольких цепей.

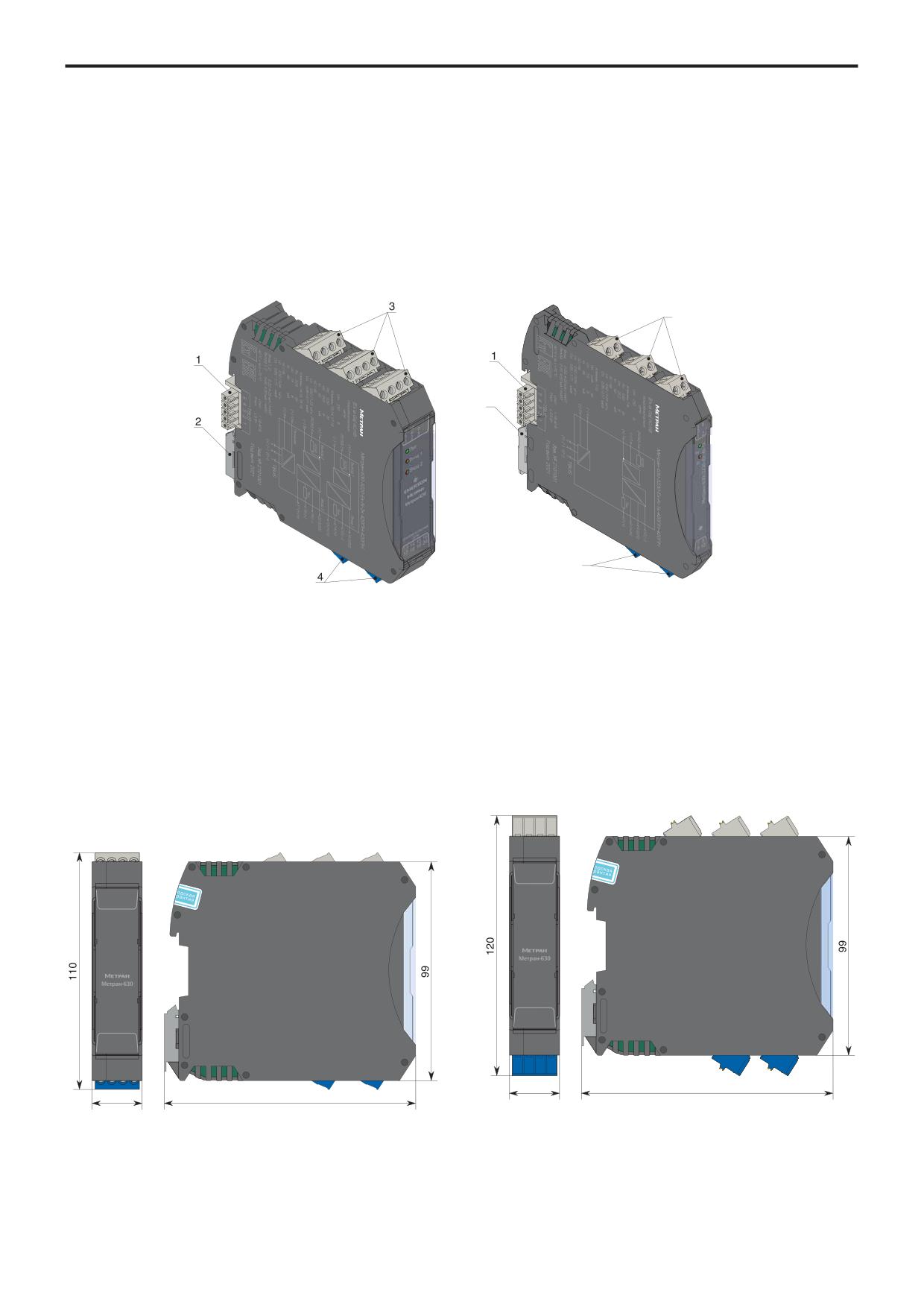

1 - шинный соединитель ME 22.5 TBUS 1.5/5-ST-3.81

3 - клеммники для подключения искроопасных цепей;

или ME 6,2 TBUS-2 1,5/5-ST-3,81;

4 - клеммники для подключения искробезопасных цепей.

2 - защелка для фиксации барьера на DIN-рейке;

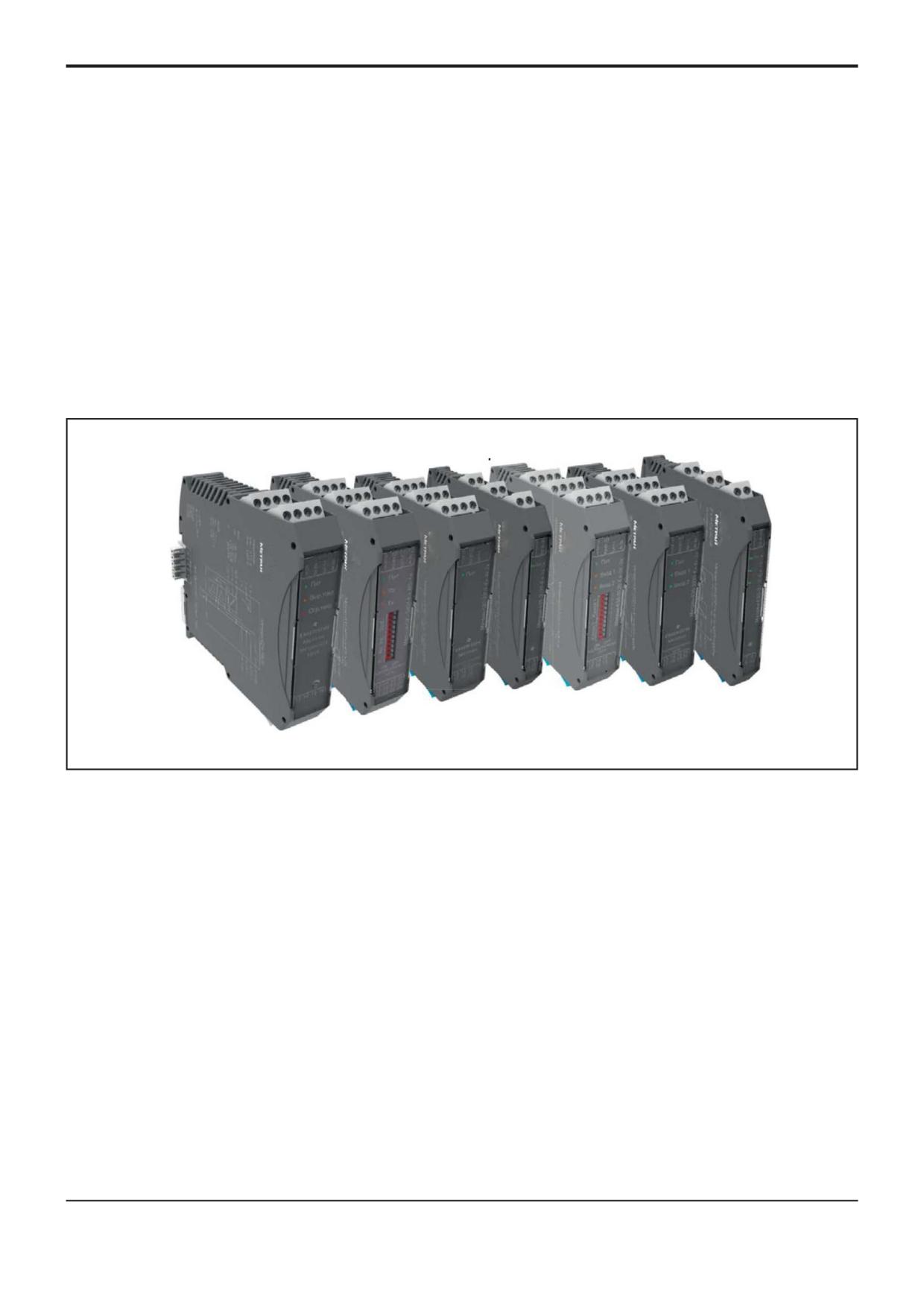

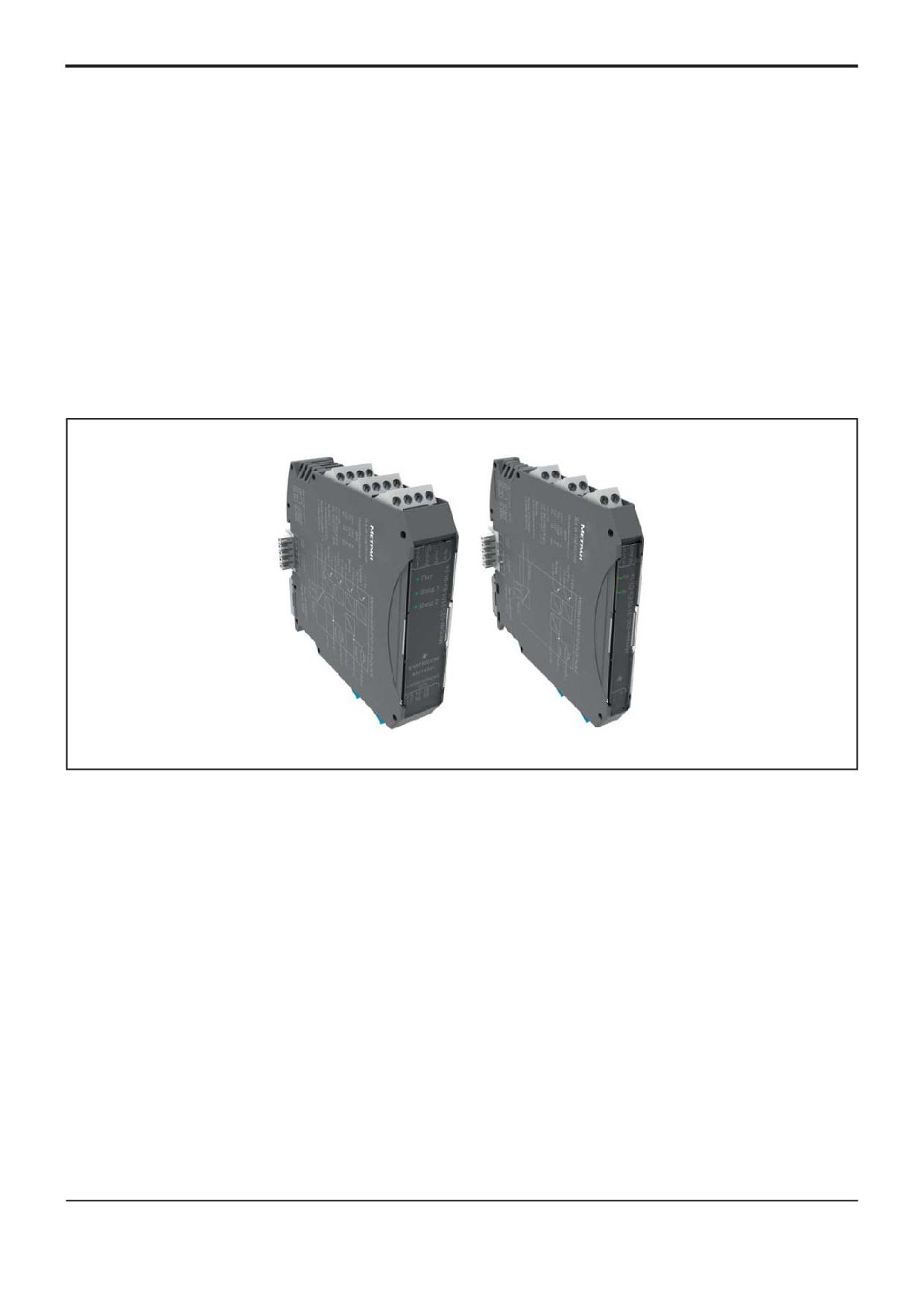

Рис. 1. Внешний вид барьеров

КОРПУС, ГАБАРИТНЫЕ РАЗМЕРЫ

ПРЕИМУЩЕСТВА

В барьерах искрозащиты серии Метран-630-3000-Ех

• Высокая плотность монтажа;

применяются корпуса серии ME-MAX производства Рhoenix

• Ширина корпуса до 12,5 мм для исполнения с двумя

Сontact.

каналами;

• Съемные клеммники, обеспечивающие удобство подключе-

ния;

• Возможность подключение к шине TBUS.

ИСКРОБЕЗОПАСНЫЕ

ЦЕПИ

13 14 15

17 18 19

ИСКРОБЕЗОПАСНЫЕ

ЦЕПИ

13 14 15 16

17 18 19 20

22,5

114,5

22,5

114,5

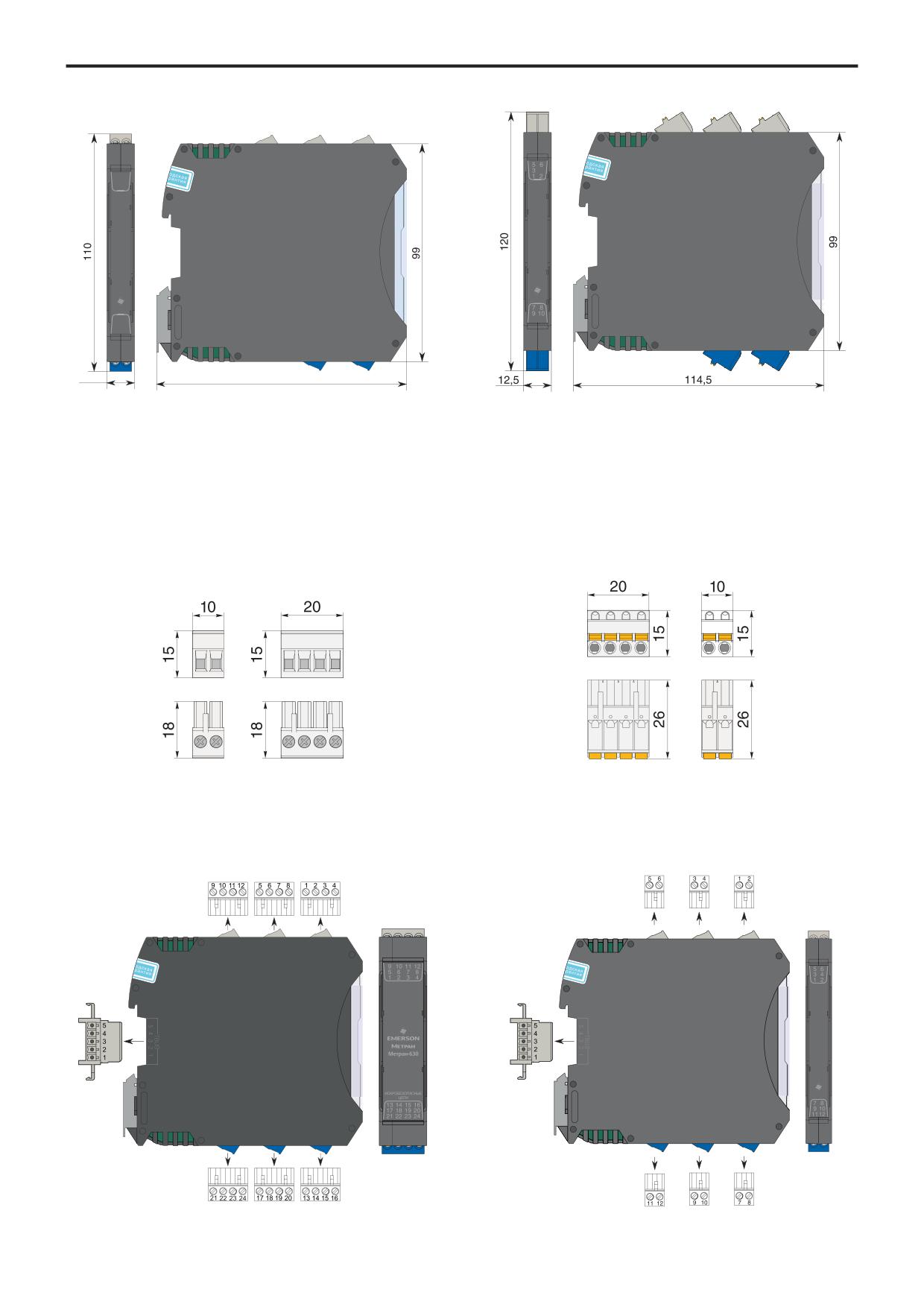

Рис. 2. Габаритные размеры барьера

Рис. 3. Габаритные размеры барьера в корпусе

в корпусе шириной 22,5 мм с разъемами

шириной 22,5 мм с разъемами с пружинными

с винтовыми клеммниками

клеммниками и тестовыми гнездами

506

Метран-630-3000-Ех

9 10

12,5

114,5

Рис. 4. Габаритные размеры барьера в корпусе

Рис. 5. Габаритные размеры барьера в корпусе

шириной 12,5 мм с разъемами

шириной 12,5 мм с разъемами с пружинными

с винтовыми клеммниками

клеммниками и тестовыми гнездами

РАЗЪЕМЫ

Барьеры искрозащиты серии Метран-630-3000-Ех

Барьеры могут быть поставлены с двумя типами разъемов:

комплектуются съемными разъемами с клеммниками,

• разъем с винтовыми клеммниками;

позволяющими подключать провода с сечением жил до 2,5

• разъем с пружинными клеммниками и тестовыми гнездами

мм2 (14 AWG).

(код «ПК»).

Съемные разъемы существенно упрощают процесс

замены барьеров, уменьшая время монтажа и снижая

вероятность перепутывания проводов.

Рис. 6. Разъем с винтовыми клеммниками

Рис. 7. Разъем с пружинными клеммниками

и тестовыми гнездами

НУМЕРАЦИЯ КОНТАКТОВ

Нумерация контактов клеммников наносится в специальных полях в верхних и нижних частях лицевых панелей барьеров.

Нумерация контактов шины TBUS наносится на боковую часть корпуса, напротив разъема шины.

Рис. 8. Нумерация контактов клеммников

Рис. 9. Нумерация контактов клеммников

и разъема шины TBUS в корпусе шириной 22,5 мм

и разъема шины TBUS в корпусе шириной 12,5 мм

Метран-630-3000-Ех

507

ЦВЕТОВАЯ МАРКИРОВКА

МАРКИРОВОЧНЫЕ ТАБЛИЧКИ

Для удобства идентификации цепей и уменьшения

Прозрачная крышка на лицевой панели барьера имеет

вероятности их перепутывания при монтаже и пусконаладочных

специальные выступы для установки маркировочной

работах барьеры имеют цветовую маркировку разъемов.

таблички. Таблички с индивидуальной маркировкой могут быть

Клеммники искробезопасных цепей имеют голубой (синий)

поставлены по заказу.

цвет. Клеммники искроопасных цепей имеют серый цвет.

1 - место установки маркировочной таблички.

Рис. 11. Место установки маркировочной таблички

1 - клеммники серого цвета для подключения искроопасных

цепей;

2 - клеммники синего цвета для подключения искробезопасных

цепей.

Рис. 10. Цветовая маркировка клеммников

СВЕТОДИОДНАЯ ИНДИКАЦИЯ

На лицевых панелях барьеров располагаются светодиодные индикаторы, отображающие различные состояния (наличие или

отсутствие питания, состояние каналов, уровни передаваемых сигналов). Светодиоды могут быть одно, двух и трехцветными.

Применяемые цвета: красный, зеленый, оранжевый (желтый).

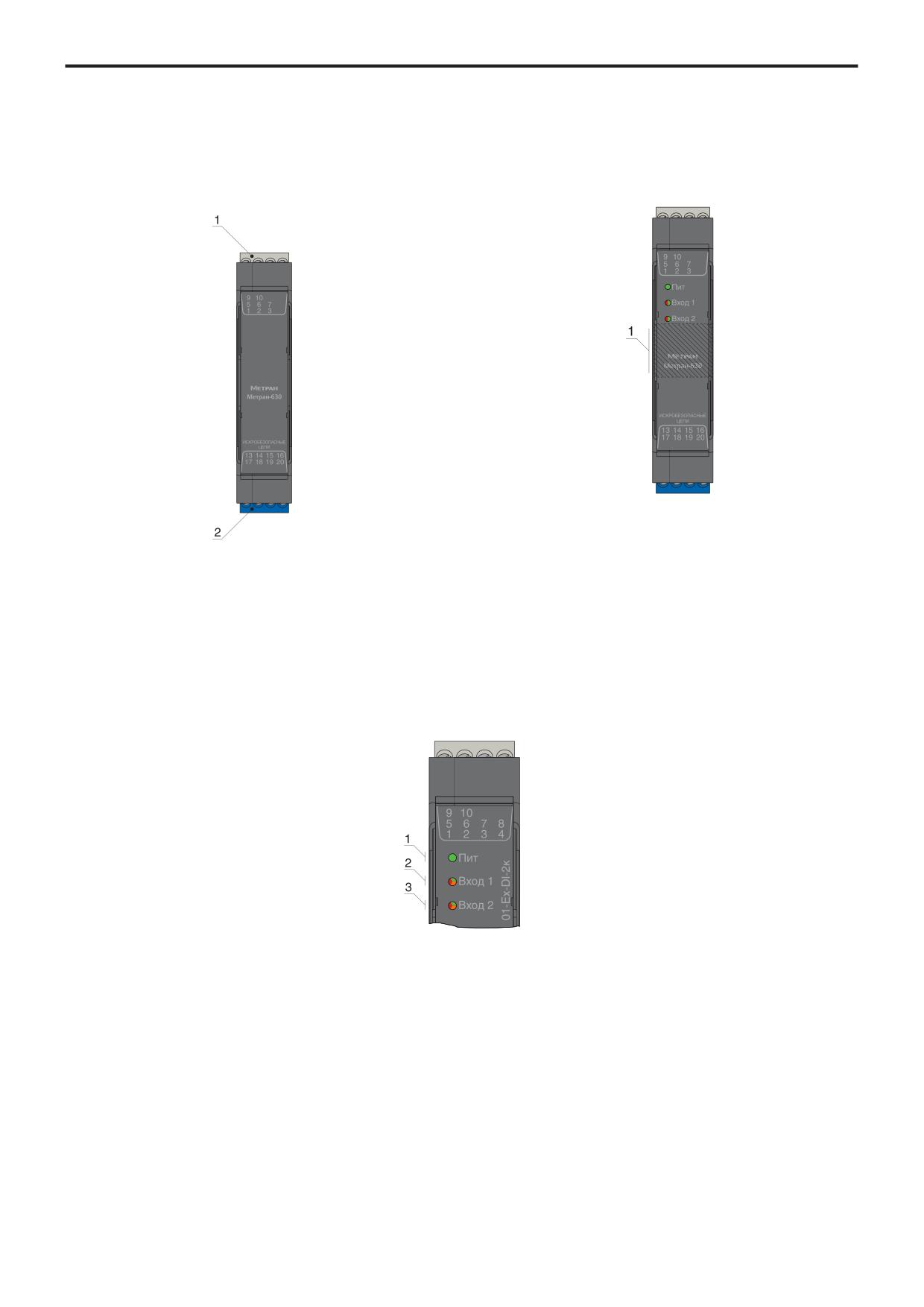

1 - одноцветный (зеленый) светодиод «Питание»;

2 - трехцветный светодиод «Вход 1» индикации работы 1 канала;

3 - трехцветный светодиод «Вход 2» индикации работы 2 канала.

Рис. 12. Пример индикации

508

Метран-630-3000-Ех

РЕЖИМЫ ИНДИКАЦИИ

Таблица 1

Цвет

Функциональное

Состояние

Значение

светодиода

назначение

Включен

Питание в норме, барьер включен

«Питание»

Выключен

Питание отсутствует, барьер выключен

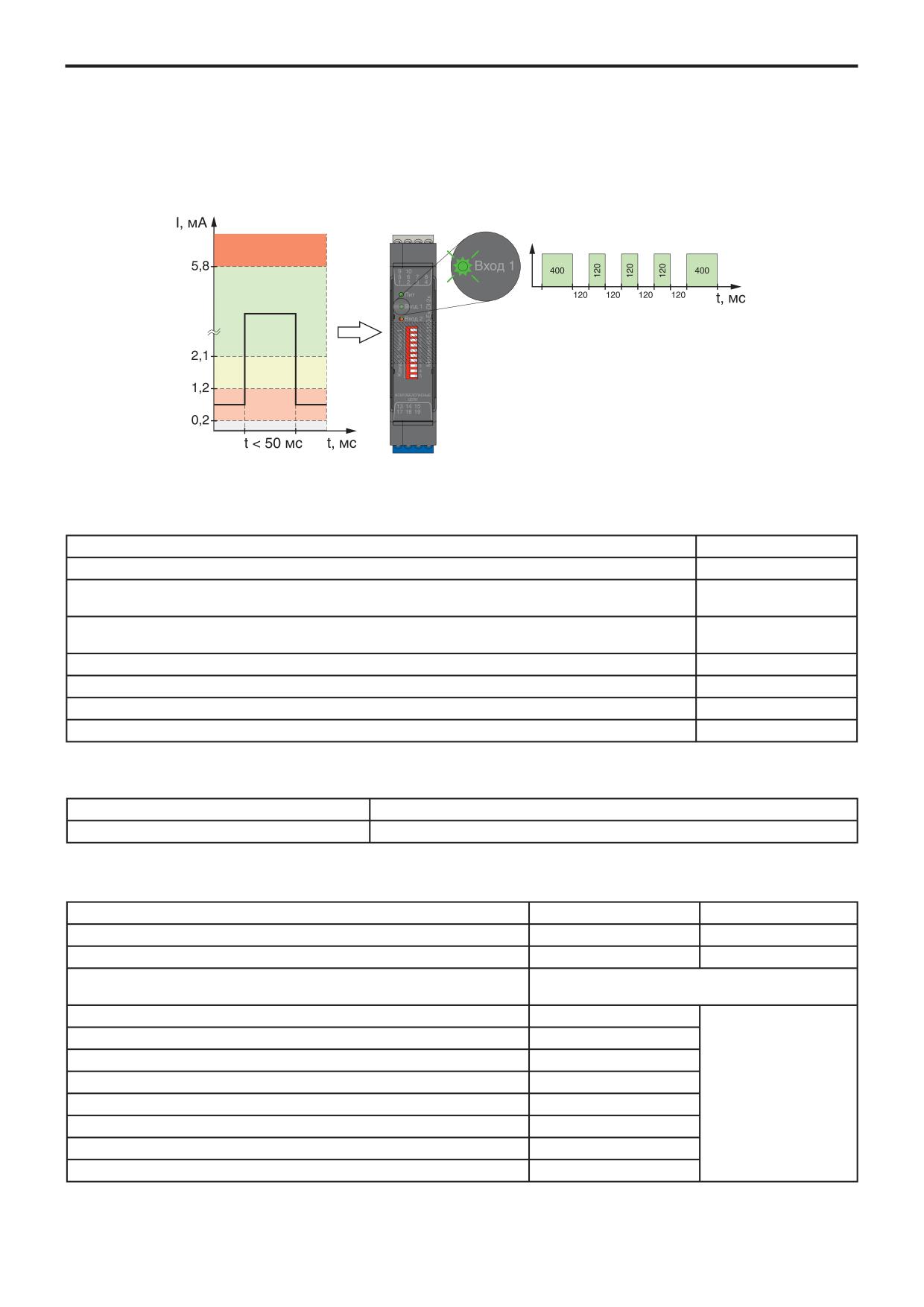

Ток в искробезопасной цепи в диапазоне от 2,1 до 5,8 мА, датчик включен

Зеленый

Включен

(сигнал NAMUR EN 60947)

«Вход»

Ток в искробезопасной цепи в диапазоне от 0,4 до 1,2 мА, датчик выключен

Выключен

(сигнал NAMUR EN 60947)

Ток в искробезопасной цепи более 5,8 мА, короткое замыкание цепи датчика

«Вход»

Включен

Оранжевый

(сигнал NAMUR EN 60947)

«RX», «TX»

Мигает

Передача цифрового сигнала

Ток в искробезопасной цепи менее 0,2 мА, обрыв цепи датчика (сигнал NAMUR

Красный

«Вход»

Включен

EN 60947)

ШИНА TBUS

МОНТАЖ ШИНЫ TBUS

Шина TBUS представляет собой набор соединителей с

При использовании шины TBUS перед монтажом барьера

пятью контактами, устанавливаемые в DIN-рейку. Соединители

на DIN-рейку необходимо собрать шинные соединители в

позволяют передавать питание на подключенные устройства и

необходимом сочетании и в соответствии с рисунком:

снимать сигналы об общей ошибке.

Применение шины TBUS сокращает затраты на разводку и

упрощает процесс монтажа.

Все барьеры искрозащиты серии

3000 оборудованы

разъемами для подключения шины TBUS.

Нумерация контактов шины снизу вверх:

• первый контакт - «общая ошибка»;

• четвертый контакт - питание (-24 В);

• пятый контакт - питание (+24 В).

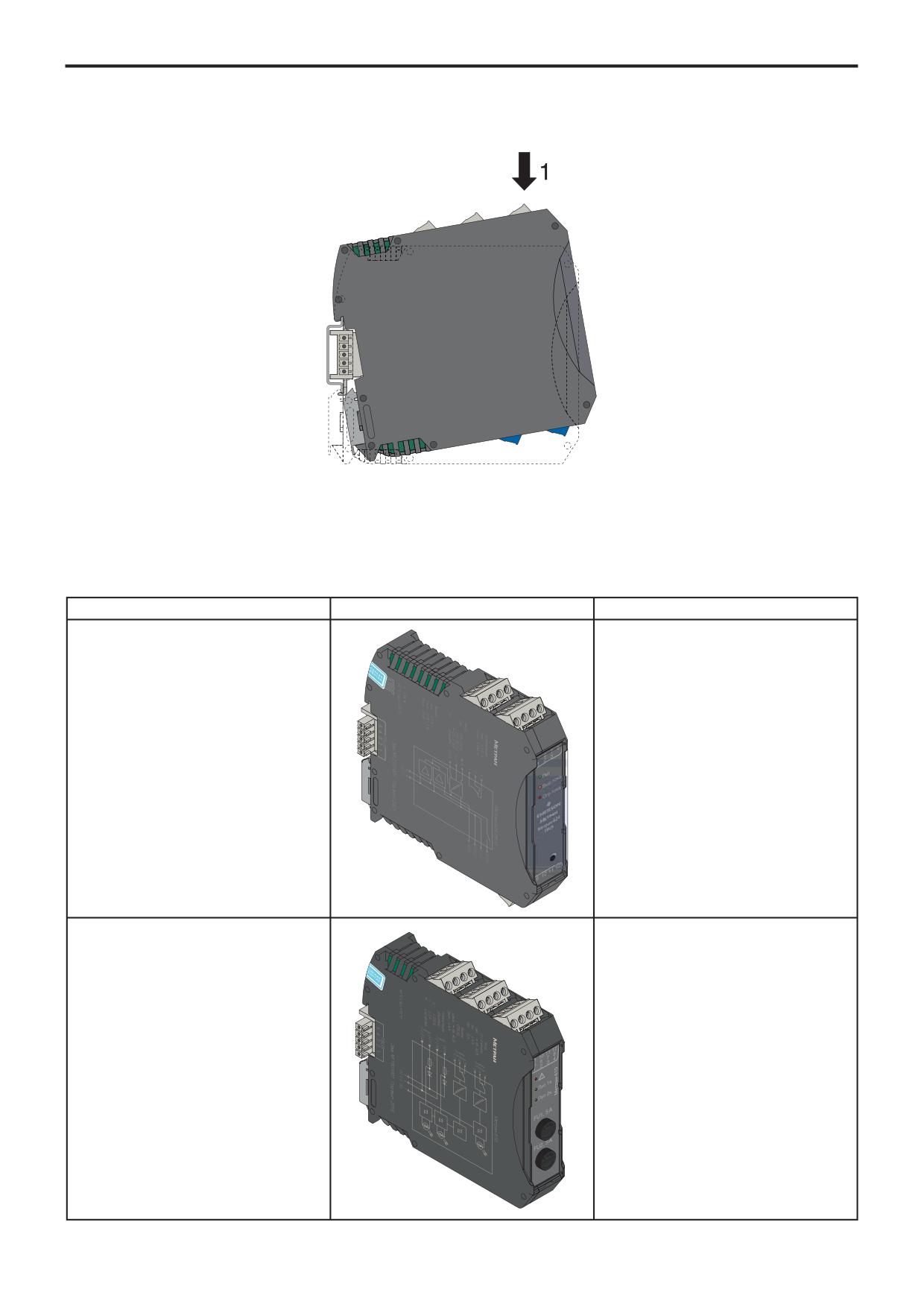

Рис. 13. Элементы шины TBUS,

установленные на DIN-рейку

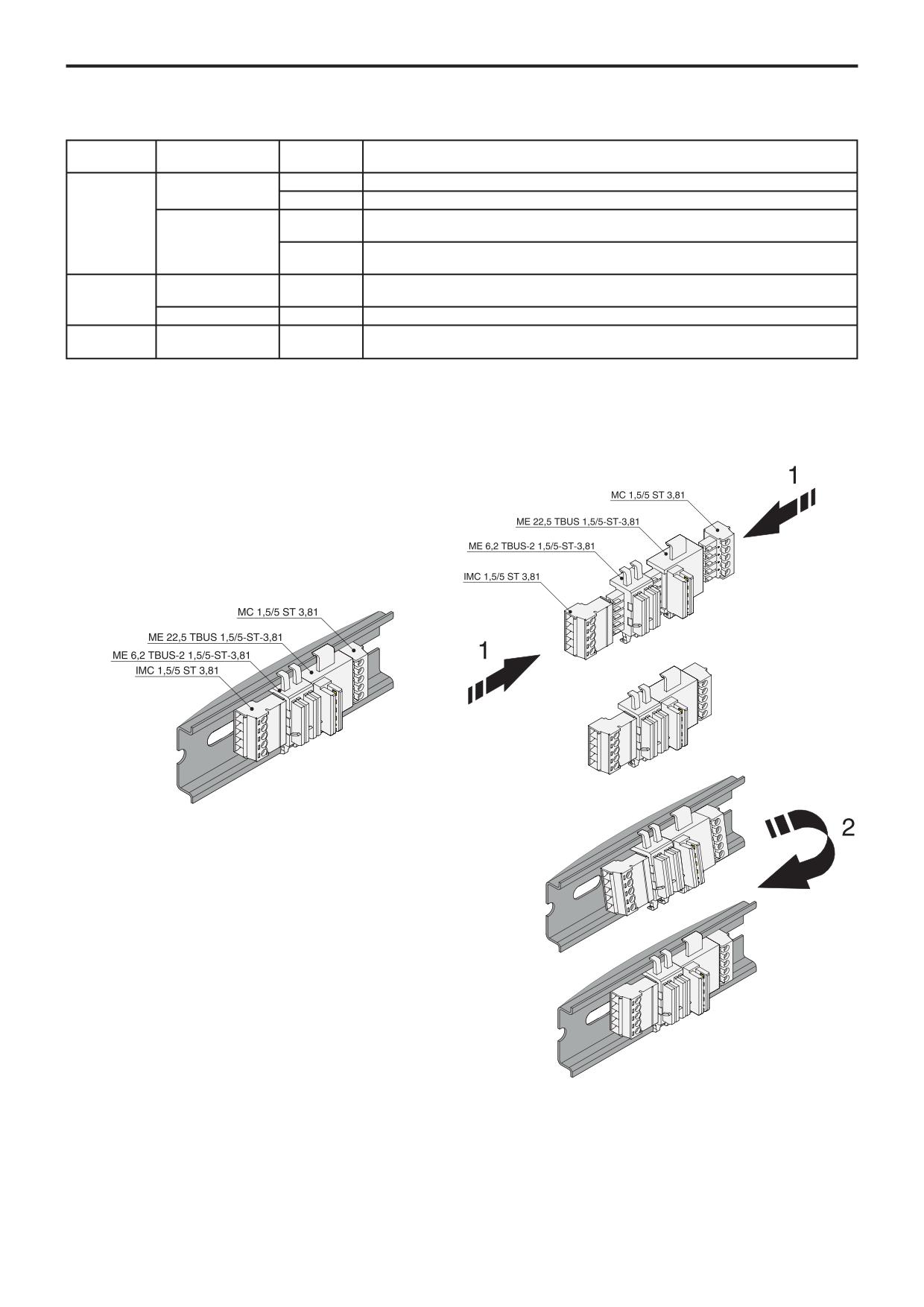

1 - собрать необходимые элементы шины между собой;

2 - смонтировать на DIN-рейку и закрепить с помощью защелки.

Рис. 14. Монтаж элементов шины TBUS на DIN-рейку

510

Метран-630-3000-Ех

Продолжение таблицы 2

Наименование

Внешний вид

Описание

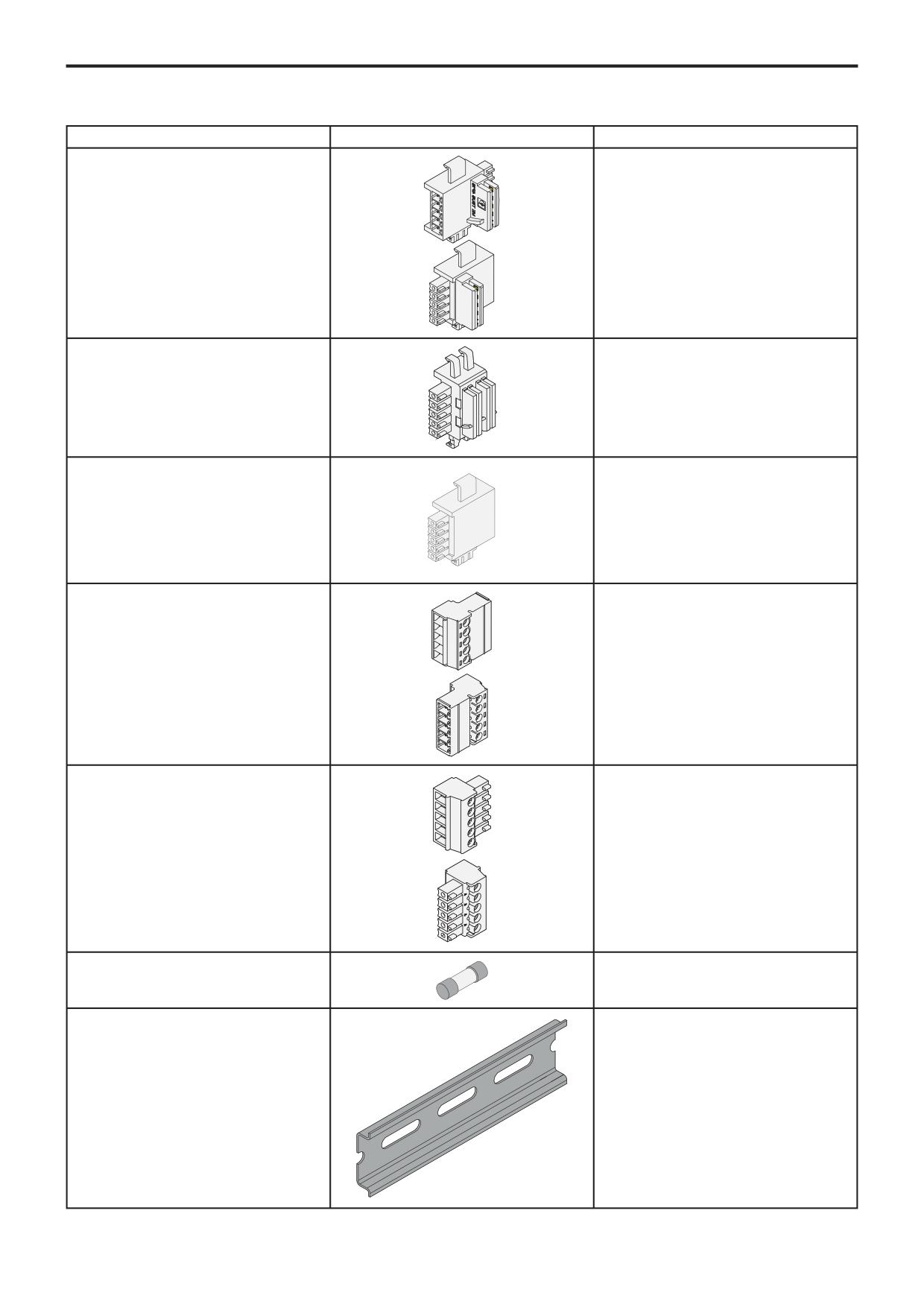

Подключение к шине TBUS устройства,

Шинный соединитель на DIN-рейку

с шириной корпуса 22,5 мм,

ME 22.5 TBUS 1.5/5-ST-3.81 или аналог

устанавливаемого на DIN-рейку NS35\7,5

или NS35\15

Подключение к шине TBUS устройства,

Шинный соединитель на DIN-рейку

с шириной корпуса 12,5 мм и 6,2 мм,

ME 6,2 TBUS-2 1,5/5-ST-3,81KMG

устанавливаемого на DIN-рейку

или аналог

NS35\7,5 или NS35\15

Подключение (совместно с шинным

соединителем ME 22.5 TBUS 1.5/5-

ST-3.81) к промышленной шине TBUS

Шинный соединитель на DIN-рейку

устройства, с шириной корпуса 45 мм,

ME 22,5 TBUS ADAPTER KMGY или аналог

устанавливаемого на DIN-рейку NS35\7,5

или NS35\15.

Позволяет сделать промежутки между

подключаемыми устройствами

Разъем «вилка» с винтовыми

Монтаж проводов к промышленной шине

клеммниками MC 1,5/5 ST 3,81

TBUS

или аналог

Разъем «розетка» с винтовыми

Монтаж проводов к промышленной шине

клеммниками IMC 1,5/5 ST 3,81

TBUS

или аналог

Сменный предохранитель номиналом 5 А

DIN-рейка NS35\7,5

Метран-630-3000-Ех

511

СТРОКА ЗАКАЗА

Метран-630-

3ХХХ-

Ех-

ХХ-

ХХХХХХ-

NT-

ПК-

0,05%-

360-

ГП

Наименование

Метран-630

Индивидуальный номер модели

3ХХХ

Обозначение искробезопасного

Ех

оборудования

Дискретный вход

Тип передаваемого сигнала

Дискретный выход

Преобразование сигналов интерфейсов

1к

Один канал

Количество каналов

2к

Два канала

Выходной канал транзистор

(коммутация постоянного тока 25 мА, 80 В, 0…5 кГц)

Выходной канал транзистор (

коммутация постоянного тока 2 А, 60 В, 0…50 Гц)

Выходной канал реле

В(НЗК)

(контакт нормально замкнутый)

Выходной канал реле

В(НРК)

(контакт нормально разомкнутый)

Специальные функции

Выходной канал реле

3, 4

В(2)

(при наличии)

(контакт-повторитель основного реле)

Выходной канал реле (перекидной контакт)

Выходной канал реле

Г(2)

(перекидной контакт-повторитель основного реле)

Выходной канал транзистор

(коммутация постоянного тока 25 мА, 60 В, 0…50 кГц)

Напряжение встроенного источника питания 5 В

Напряжение встроенного источника питания 24 В

Шина TBUS отсутствует (No TBUS)

Наличие шины TBUS

Предусмотрена возможность подключения шины TBUS

ПК

Разъем с пружинными клеммниками и тестовыми гнездами

Тип разъемов

Разъем с винтовыми клеммниками

Дополнительная технологическая

Может быть указано любое другое значение времени

360

наработка до 360 часов

технологического прогона по желанию заказчика

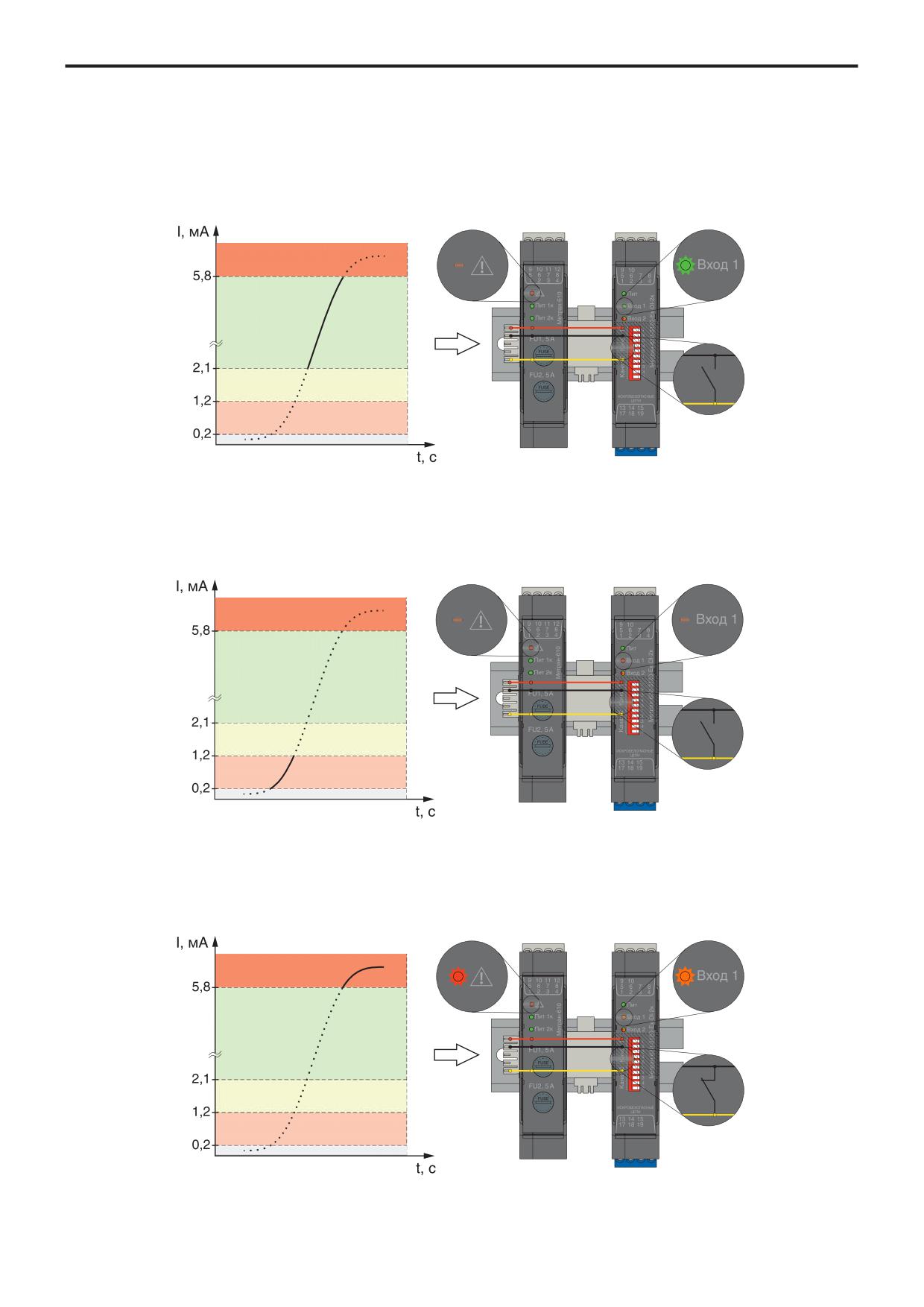

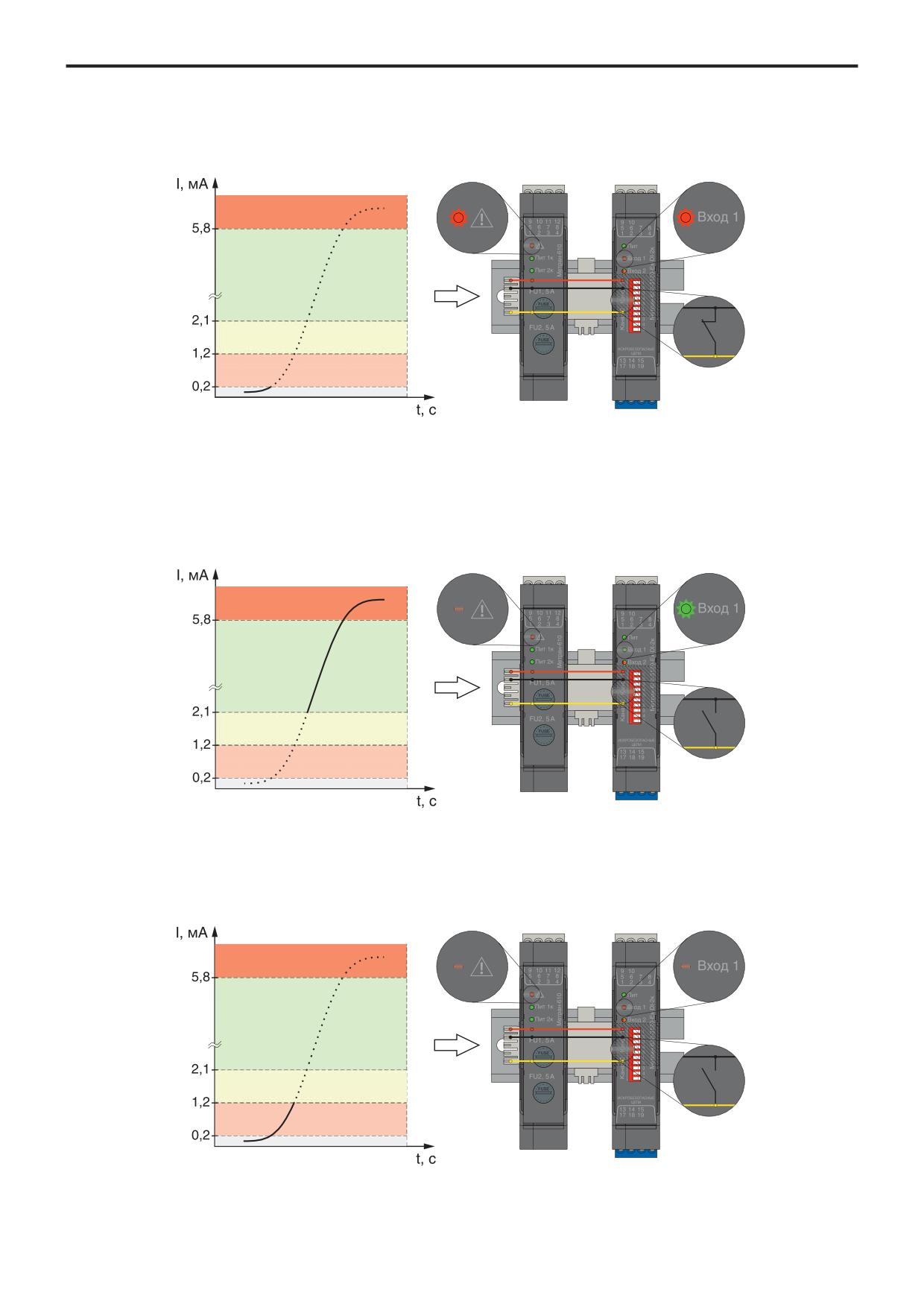

СТАНДАРТЫ ПЕРЕДАВАЕМЫХ СИГНАЛОВ

NAMUR EN 60947

сопротивления датчика и измеряется на внутреннем

При передаче дискретных сигналов от датчиков с

сопротивлении барьера (около 1,2 кОм). Барьер искрозащиты

выходным сигналом NAMUR EN 60947 индикация состояния

регистрирует пороговые значения тока компаратором и

канала барьеров Метран-630-3101, 3110, 3120-Ех-DI работает

преобразует их из аналоговых в дискретные, а затем передает

в соответствии с графиком, приведенным ниже.

во взрывобезопасную зону через оптореле для обеспечения

Внутреннее сопротивление датчика изменяется в

гальванической развязки.

зависимости от его состояния «включено»/«выключено».

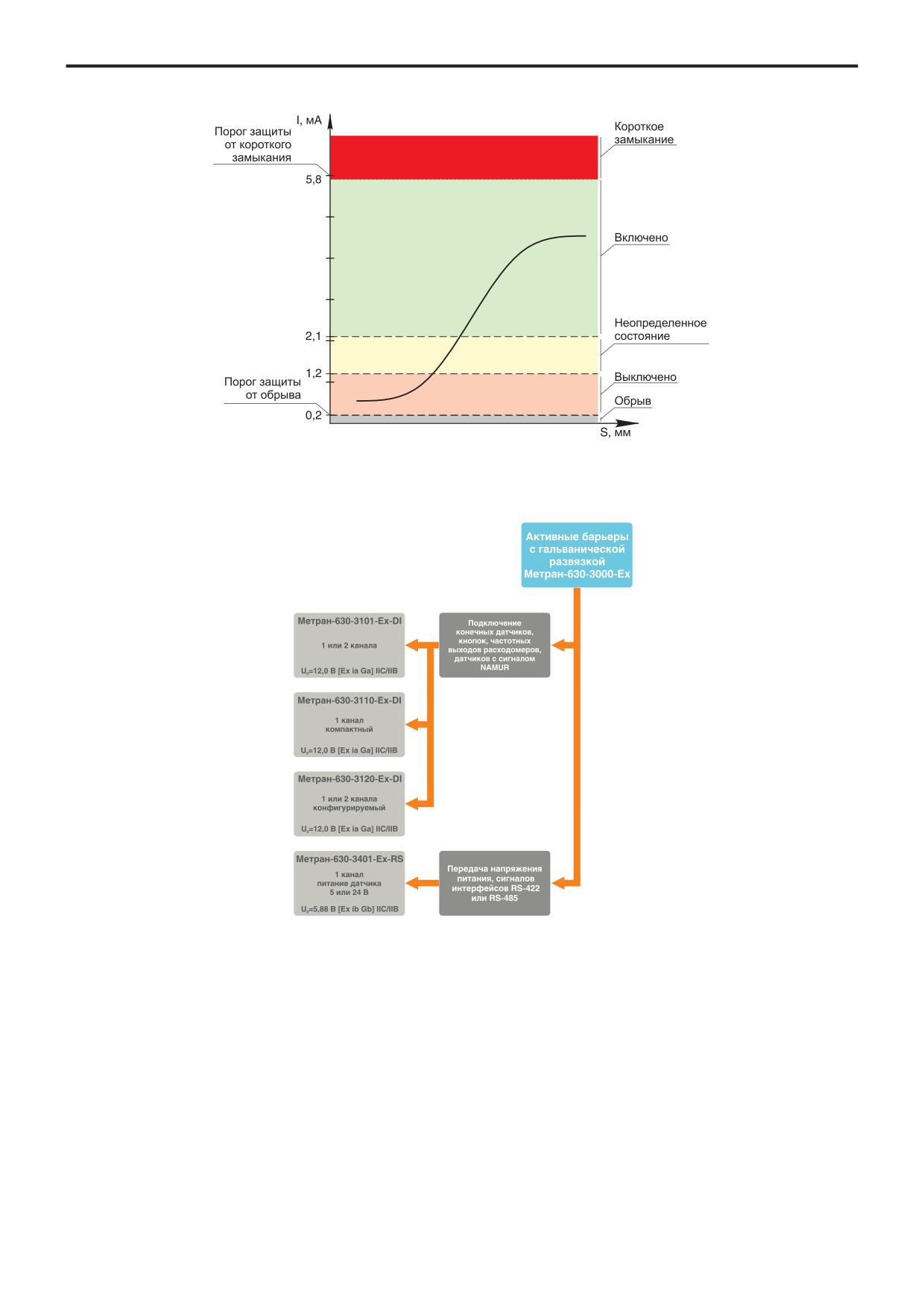

Величина тока более 2,1 мА - датчик включен, менее

Барьер искрозащиты подает в цепь связи с датчиком ток,

1,2 мА - датчик выключен. Диапазон от 1,2 мА до 2,1 мА -

величина которого изменяется в зависимости от внутреннего

неопределенное состояние датчика (гистерезис).

514

Метран-630-3101-Ех-DI, Метран-630-3110-Ех-DI

НАЗНАЧЕНИЕ

расположенных во взрывоопасной зоне. Передают сигнал из

Метран-630-3101-Ех-DI - одно- или двухканальный

взрывоопасной зоны в безопасную. Барьеры обеспечивают

активный барьер искрозащиты с гальванической развязкой.

питание датчика и цепи выходного сигнала (нагрузки).

Барьеры имеют гальваническую развязку между

Метран-630-3110-Ех-DI

- одноканальный активный

каналами, входом, выходом и источником питания.

барьер искрозащиты с гальванической развязкой в компактном

корпусе шириной 12,5 мм.

Встроенные резисторы 2,4 кОм упрощают реализацию

схемы контроля цепи. (отсутствует необходимость во внешнем

Барьеры предназначены для подключения датчиков с

резисторе 0,4…2,9 кОм).

выходными дискретными сигналами, в том числе с контролем

цепи, датчиков с выходным сигналом NAMUR EN 60947,

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Искробезопасная

Искроопасная

Количество

Напряжение

Наименование

Маркировка

цепь Ех (входной

цепь (выходной

каналов

питания, В

сигнал)

Метран-630-3101-Ex-DI-1к

дискретный сигнал

сигнал NAMUR,

Метран-630-3110-Ex-DI-1к

до 5 кГц (открытый

[Ех iа Ga] IIC/IIВ

24 или 36

дискретный сигнал

коллектор, сухой

Метран-630-3101-Ex-DI-2к

до 5 кГц

контакт)

ПРЕДЕЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ, ПОДКЛЮЧАЕМЫХ К ИСКРОБЕЗОПАСНЫМ ЦЕПЯМ БАРЬЕРА

Таблица 2

С_о, мкФ

L_о, мГн

Наименование

U_m, В

U_о, В

I_о, мА

P_о, Вт

IIС

IIB

IIC

IIB

Метран-630-3101-Ex-DI

250

10,0

0,04

0,53

1,07

90,7

362,8

Метран-630-3110-Ex-DI

Примечания:

- U_m - максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей

связанного электрооборудования без нарушения искробезопасности;

- P_о - максимальная выходная мощность;

- U_о - максимальное выходное напряжение;

- I_о - максимальный выходной ток;

- С_о - максимальная емкость искробезопасной цепи;

- L_о - максимальная индуктивность искробезопасной цепи.

СХЕМЫ ПОДКЛЮЧЕНИЯ

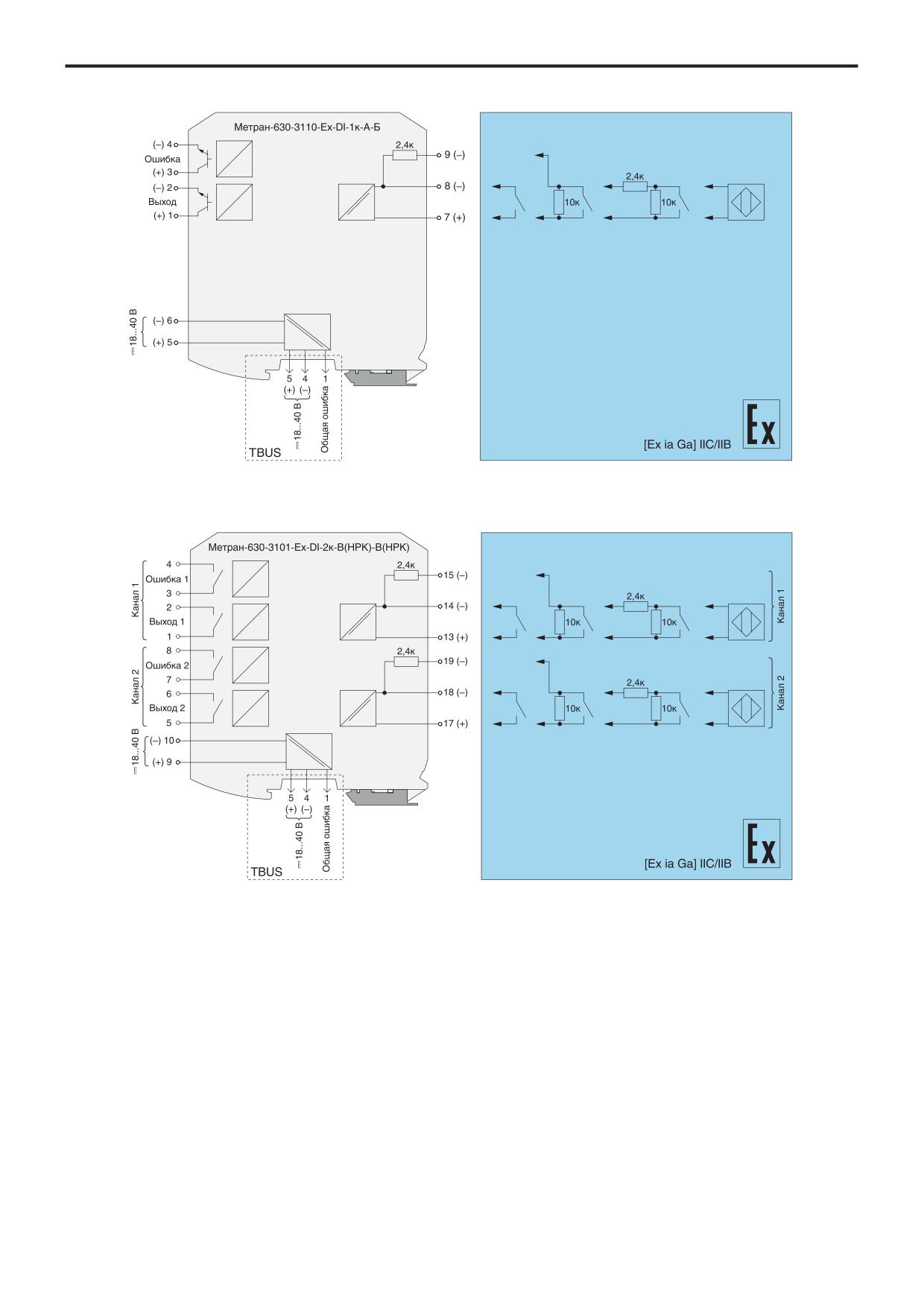

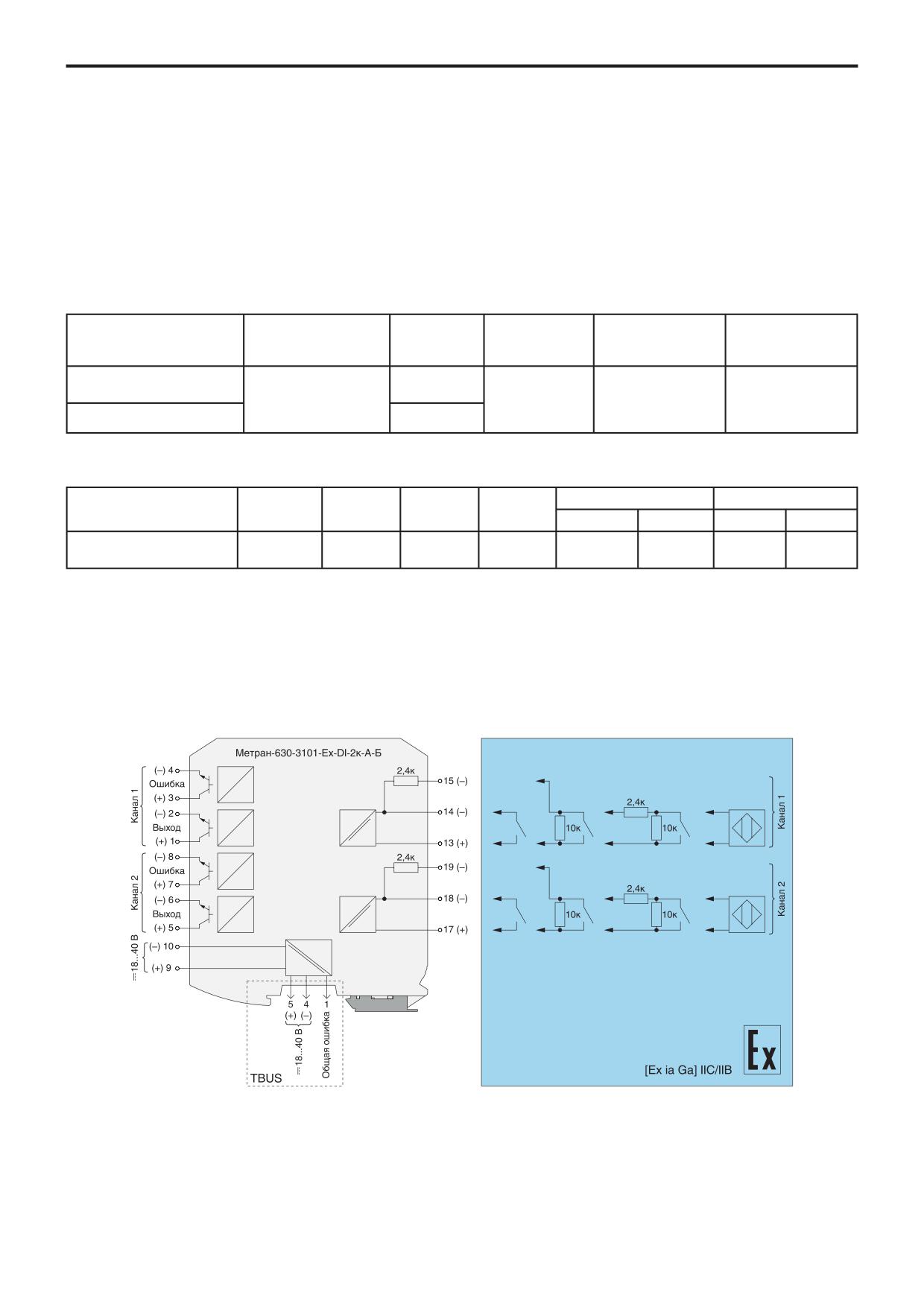

Рис. 1. Схема подключения Метран-630-3101-Ех-DI-2к-А-Б

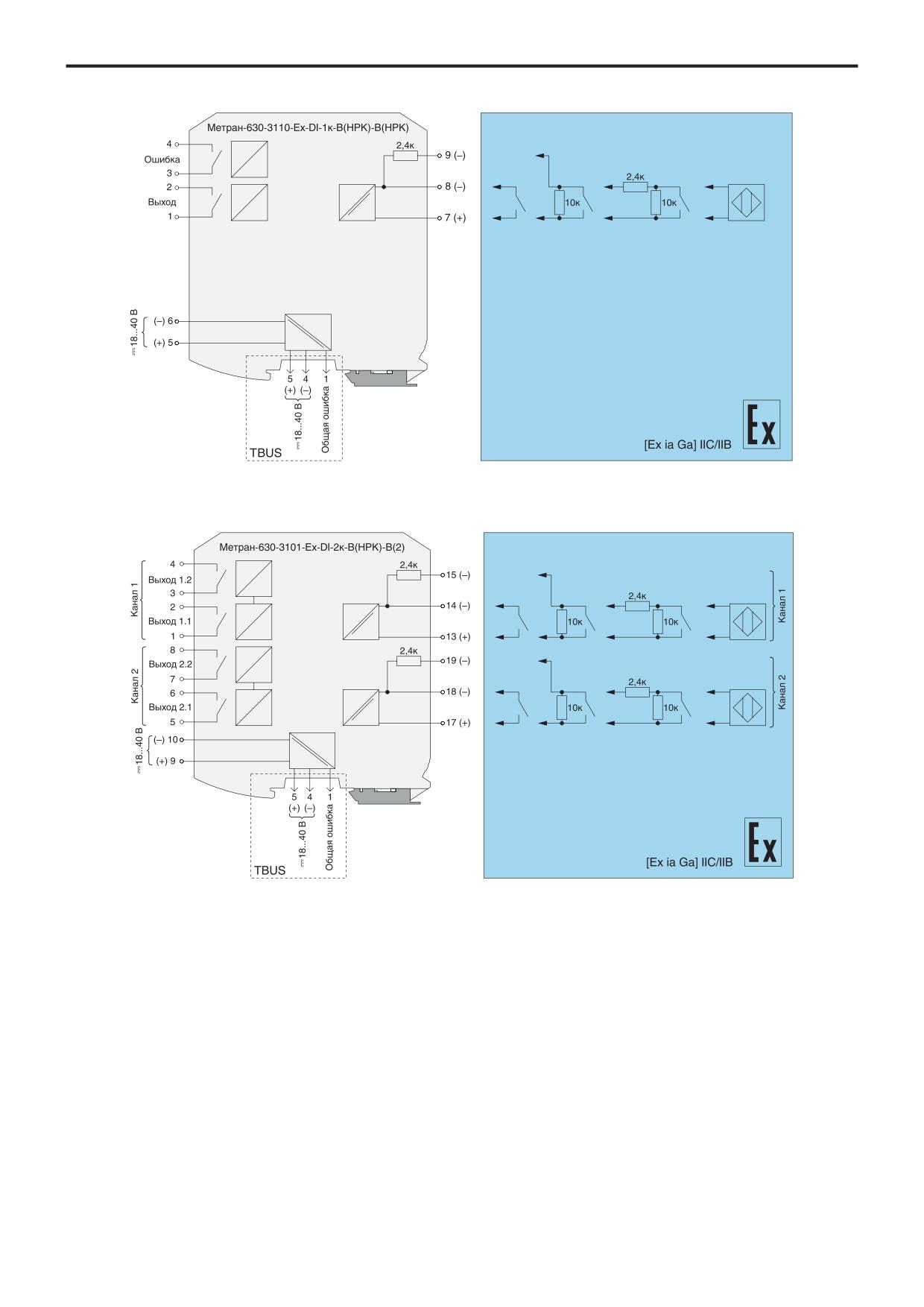

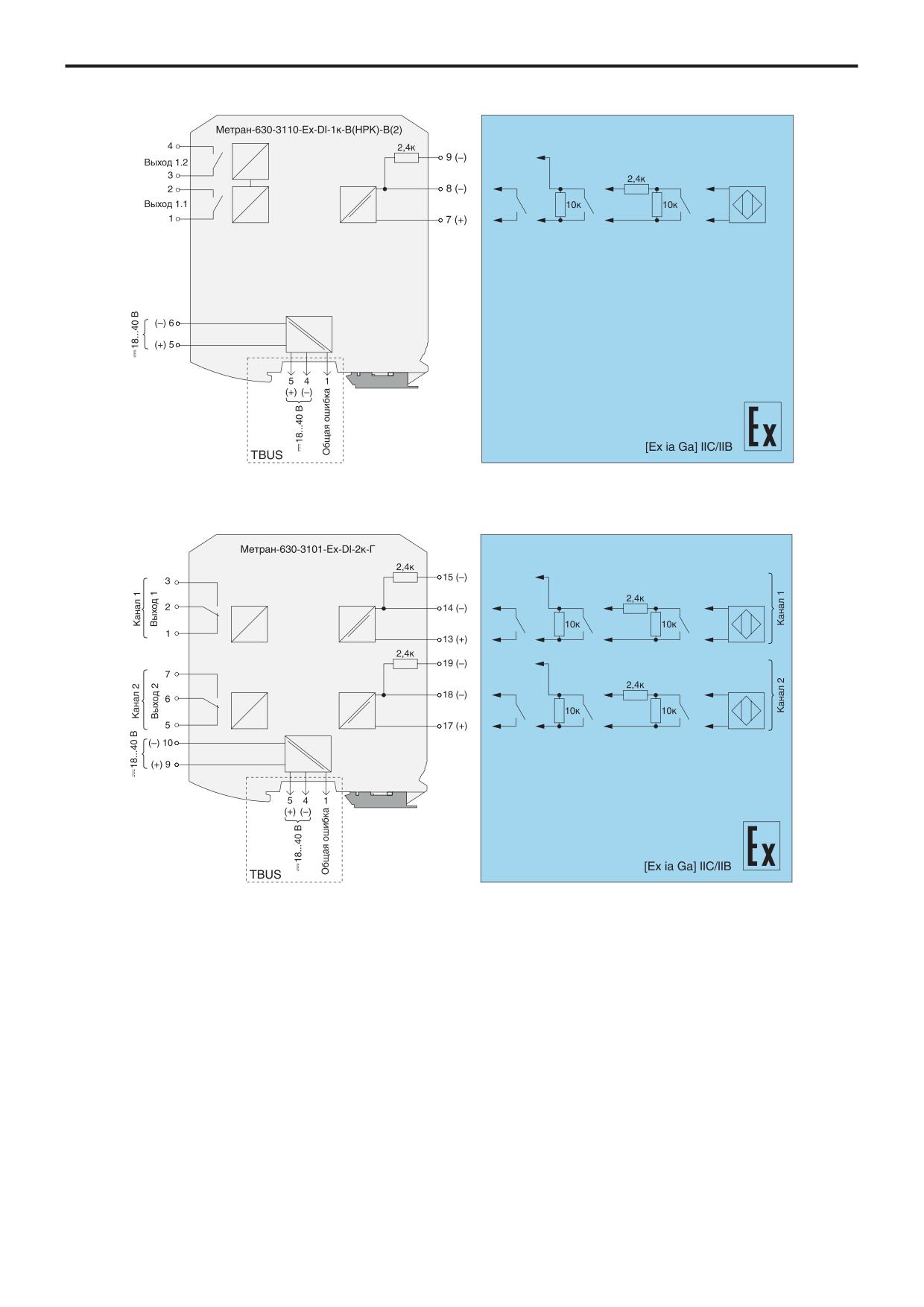

Метран-630-3101-Ех-DI, Метран-630-3110-Ех-DI

519

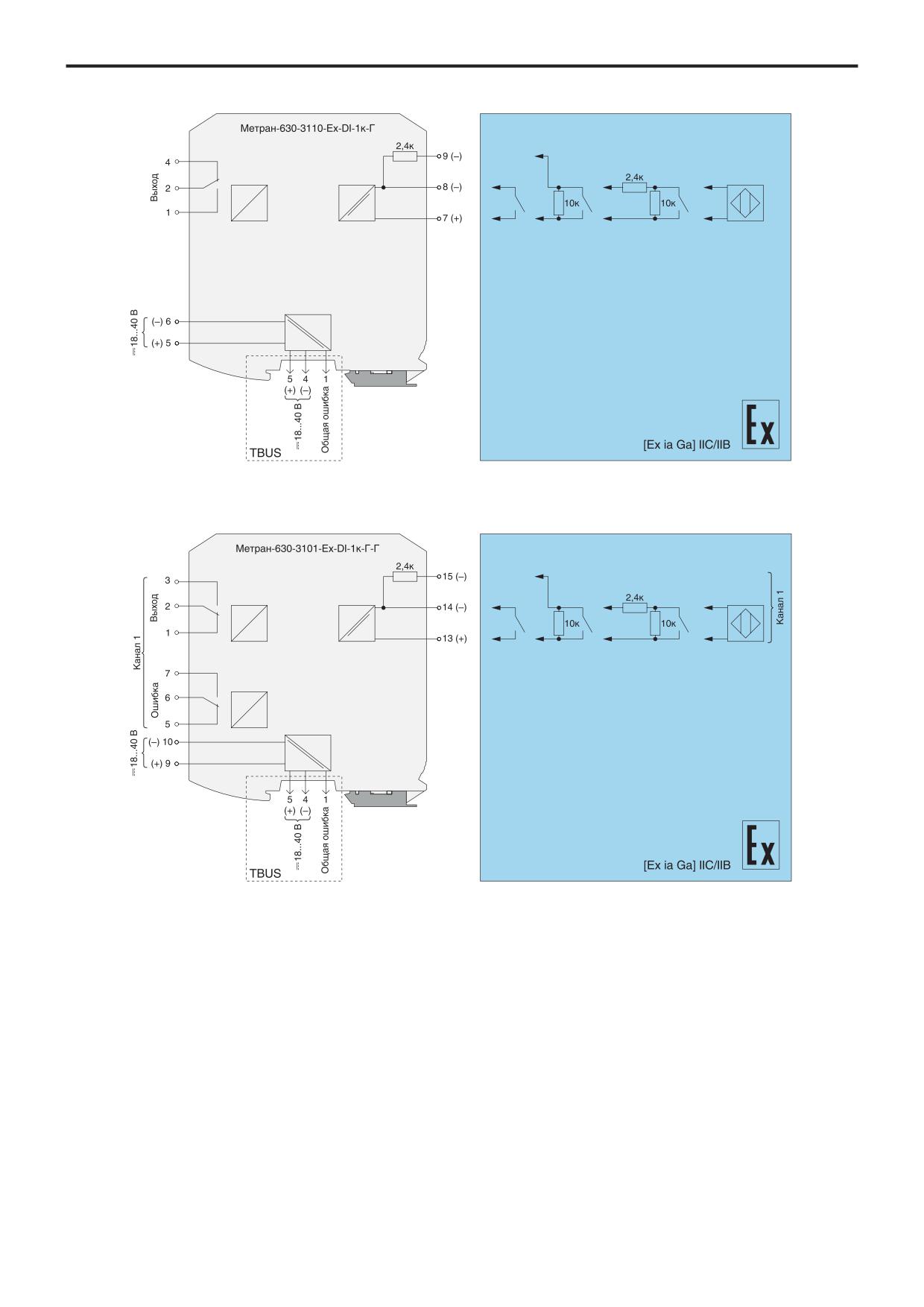

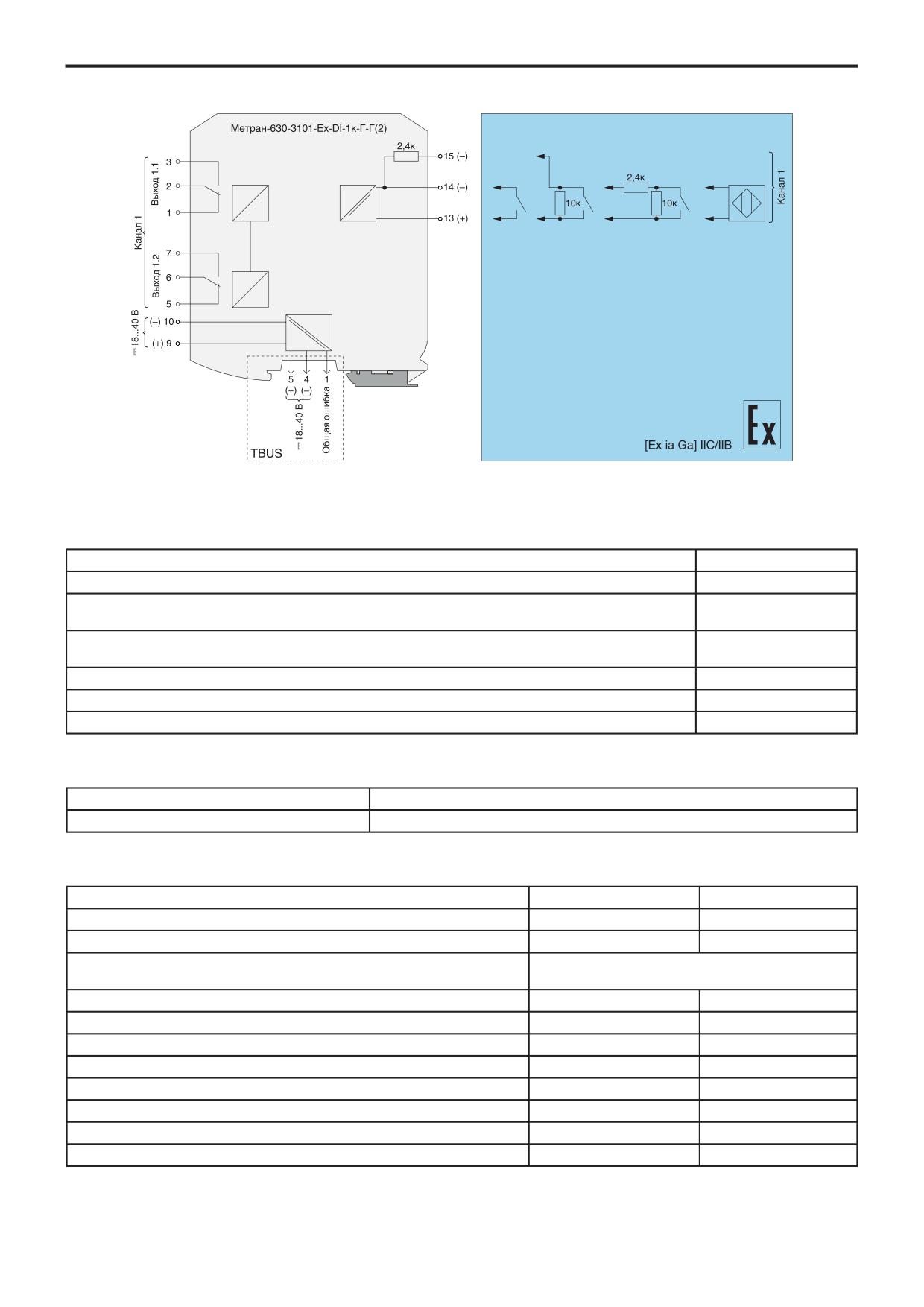

Рис. 10. Схема подключения Метран-630-3101-Ex-DI-1к-Г-Г(2)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Таблица 3

Параметр

Значение

Температура окружающего воздуха, °С

-40…+70

По устойчивости к климатическим воздействиям при эксплуатации соответствуют группе исполнения,

С4

по ГОСТ 52931

По устойчивости к механическим воздействиям при эксплуатации соответствуют группе исполнения,

по ГОСТ 52931

Степень защиты по ГОСТ 14254

IP20

Средняя наработка на отказ с учетом технического обслуживания, часов

120000

Средний срок службы, лет

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Таблица 4

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

КОМПЛЕКТ ПОСТАВКИ

Таблица 5

Наименование

Количество

Примечание

Барьер Метран-630-3101-Ех-DI, Метран-630-3110-Ех-DI

соответственно заказу

Паспорт

Руководство по эксплуатации

по 1 экземпляру на 30 барьеров, поставляемых

в один адрес

Блок питания Метран-624-TBUS

по заказу

Модуль питания и контроля шины TBUS Метран-610

по заказу

Шинный соединитель на DIN-рейку ME 22.5 TBUS 1.5/5-ST-3.81

по заказу

Шинный соединитель на DIN-рейку ME 6,2 TBUS-2 1,5/5-ST-3,81KMG

по заказу

Шинный соединитель на DIN-рейку ME 22,5 TBUS ADAPTER KMGY

по заказу

Разъем «вилка» с винтовыми клеммниками MC 1,5/5 ST 3,81

по заказу

Разъем «розетка» с винтовыми клеммниками IMC 1,5/5 ST 3,81

по заказу

DIN-рейка

по заказу

520

Метран-630-3101-Ех-DI, Метран-630-3110-Ех-DI

Пример обозначения при заказе:

Метран-630-3110-Ex-DI

- 1к - А - Б - NT - ПК - 360

1. Наименование (по таблицам 1, 2);

2. Количество каналов:

- 1к - один канал;

- 2к - два канала (только для Метран-630-3101-Ex-DI);

3. Тип основного выходного устройства:

- А - транзистор - коммутация постоянного тока 25 мА, 80 В, частотой 0…5 кГц;

- Б - транзистор - коммутация постоянного тока 2 А, 60 В, частотой 0…50 Гц;

- В(НЗК) - контакт реле нормально-замкнутый;

- В(НРК) - контакт реле нормально-разомкнутый;

- Г - перекидной контакт реле;

4. Тип дополнительного выходного устройства («Ошибка»):

- А - транзистор - коммутация постоянного тока 25 мА, 80 В (только с типами выходов А и Б);

- Б - транзистор - коммутация постоянного тока 2 А, 60 В (только с типами выходов А и Б);

- В - контакт реле (только с типами выходов В(НЗК) и В(НРК), тип контакта (НРК, НЗК) совпадает с типами, выбранными в пункте 3);

- В(2) - реле - контакт-повторитель основного реле (только с типом основных выходов В(НЗК) и В(НРК);

- Г - перекидной контакт реле (только для исполнения Метран-630-3101-Ех-DI-1к-Г-Г);

- Г(2) - перекидной контакт-повторитель основного реле (только для исполнения Метран-630-3101-Ex-DI-1к-Г-Г(2));

- символ отсутствует - барьер не имеет дополнительных выходов;

5. Наличие шины TBUS:

- символ отсутствует - предусмотрена возможность подключения шины TBUS;

- NT - шина TBUS отсутствует (только для Метран-630-3110-Ex-DI);

6. Тип разъемов:

- символ отсутствует - разъем с винтовыми клеммниками;

- ПК - разъем с пружинными клеммниками и тестовыми гнездами;

7. Дополнительная технологическая наработка до 360 часов (по заказу).

522

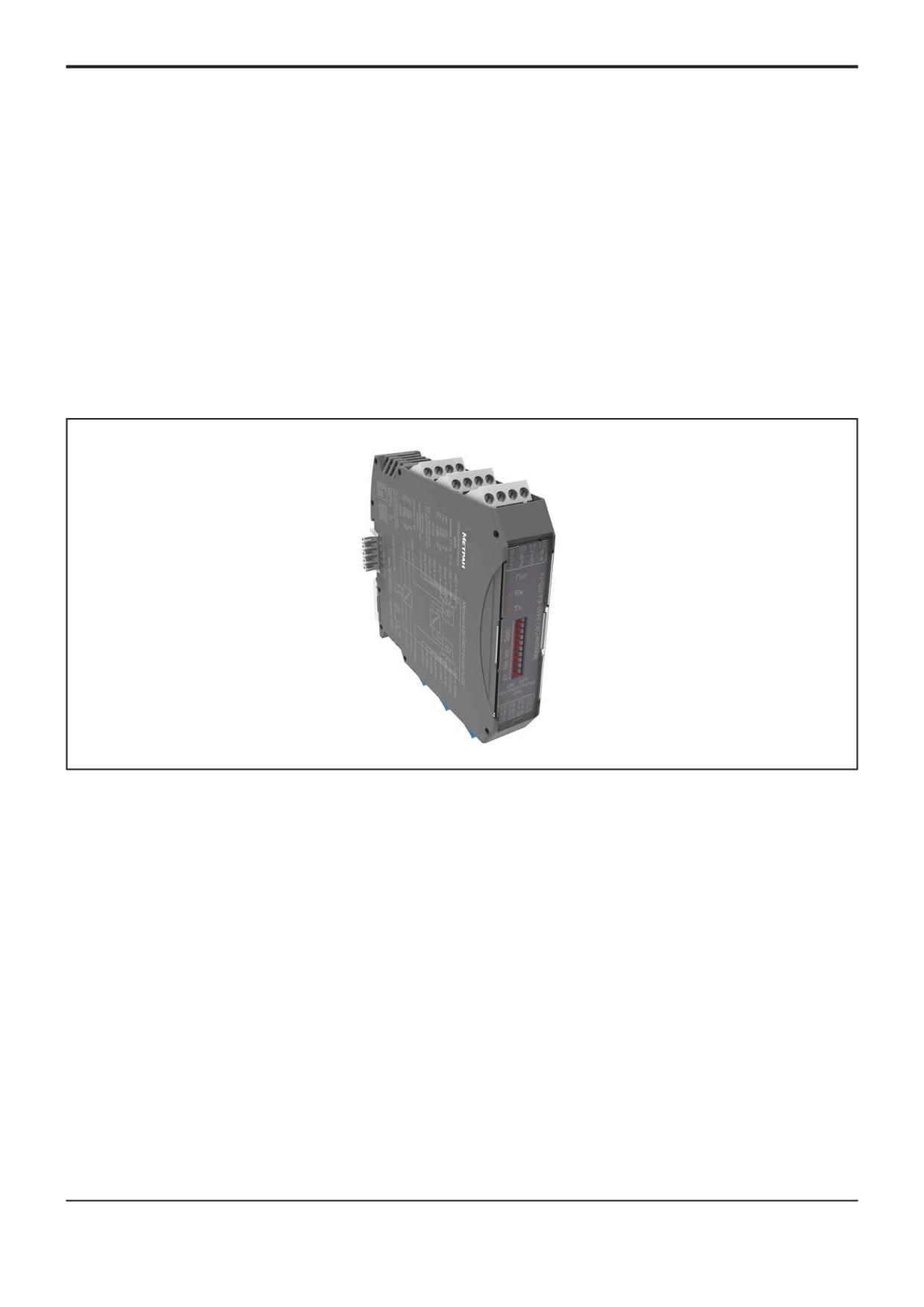

Метран-630-3120-Ех-DI

НАЗНАЧЕНИЕ

Барьеры имеют гальваническую развязку между

Метран-630-3120-Ех-DI

- одно- или двухканальный

каналами, входом, выходом и источником питания.

активный барьер искрозащиты с гальванической развязкой.

Барьер является микропроцессорным прибором и

Барьер предназначен для подключения датчиков с

позволяет определять логику срабатывания выходных

выходными дискретными сигналами, в том числе с контролем

устройств с помощью переключателей на лицевой панели.

цепи, датчиков с выходным сигналом NAMUR EN 60947,

Встроенные резисторы 2,4 кОм упрощают реализацию

расположенных во взрывоопасной зоне. Передает сигнал из

схемы контроля цепи. (отсутствует необходимость во внешнем

взрывоопасной зоны в безопасную. Барьер обеспечивает

резисторе 0,4…2,9 кОм).

питание датчика и цепи выходного сигнала (нагрузки).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Искробезопасная

Искроопасная

Количество

Напряжение

Наименование

Маркировка

цепь Ех (входной

цепь (выходной

каналов

питания, В

сигнал)

дискретный сигнал

Метран-630-3120-Ex-DI-1к

сигнал NAMUR,

до 50 кГц (открытый

[Ех iа Ga] IIC/IIВ

24 или 36

дискретный сигнал

коллектор, сухой

Метран-630-3120-Ex-DI-2к

до 50 кГц

контакт)

Таблица 2

Параметр

Значение

Диапазон напряжения питания постоянного тока, В

18…40

Потребляемая мощность, Вт

Метран-630-3120-Ex-DI-1к

не более 3

Метран-630-3120-Ex-DI-2к

не более 6

Напряжение холостого хода на входе искробезопасных цепей (на ненагруженном входе), В

не более 8,2 ± 0,2

Значение тока короткого замыкания в искробезопасных цепях, мА

не более 8

Задержка передачи дискретных сигналов от входных к выходным цепям, мс

исполнения А, Б

не более 1

исполнения В, Г

не более 10

исполнение Д

не более 0,01

Электрическая прочность изоляции между входом искробезопасной цепи и выходной цепью, В

1500

Электрическая прочность изоляции между входом искробезопасной цепи и источником питания, В

1500

Электрическая прочность изоляции между выходной цепью и источником питания, В

1500

Электрическая прочность изоляции между каналами, В

1500

Конструктивное исполнение

пластмассовый корпус

для монтажа на DIN-рейке

NS35\7,5

Масса барьера, кг

не более 0,2

ПРЕДЕЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ, ПОДКЛЮЧАЕМЫХ К ИСКРОБЕЗОПАСНЫМ ЦЕПЯМ БАРЬЕРА

Таблица 3

С_о, мкФ

L_о, мГн

Наименование

U_m, В

U_о, В

I_о, мА

P_о, Вт

IIС

IIB

IIC

IIB

Метран-630-3120-Ex-DI

250

10,0

0,04

0,53

1,07

90,7

362,8

Примечания:

- U_m - максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей

связанного электрооборудования без нарушения искробезопасности;

- P_о - максимальная выходная мощность;

- U_о - максимальное выходное напряжение;

- I_о - максимальный выходной ток;

- С_о - максимальная емкость искробезопасной цепи;

- L_о - максимальная индуктивность искробезопасной цепи.

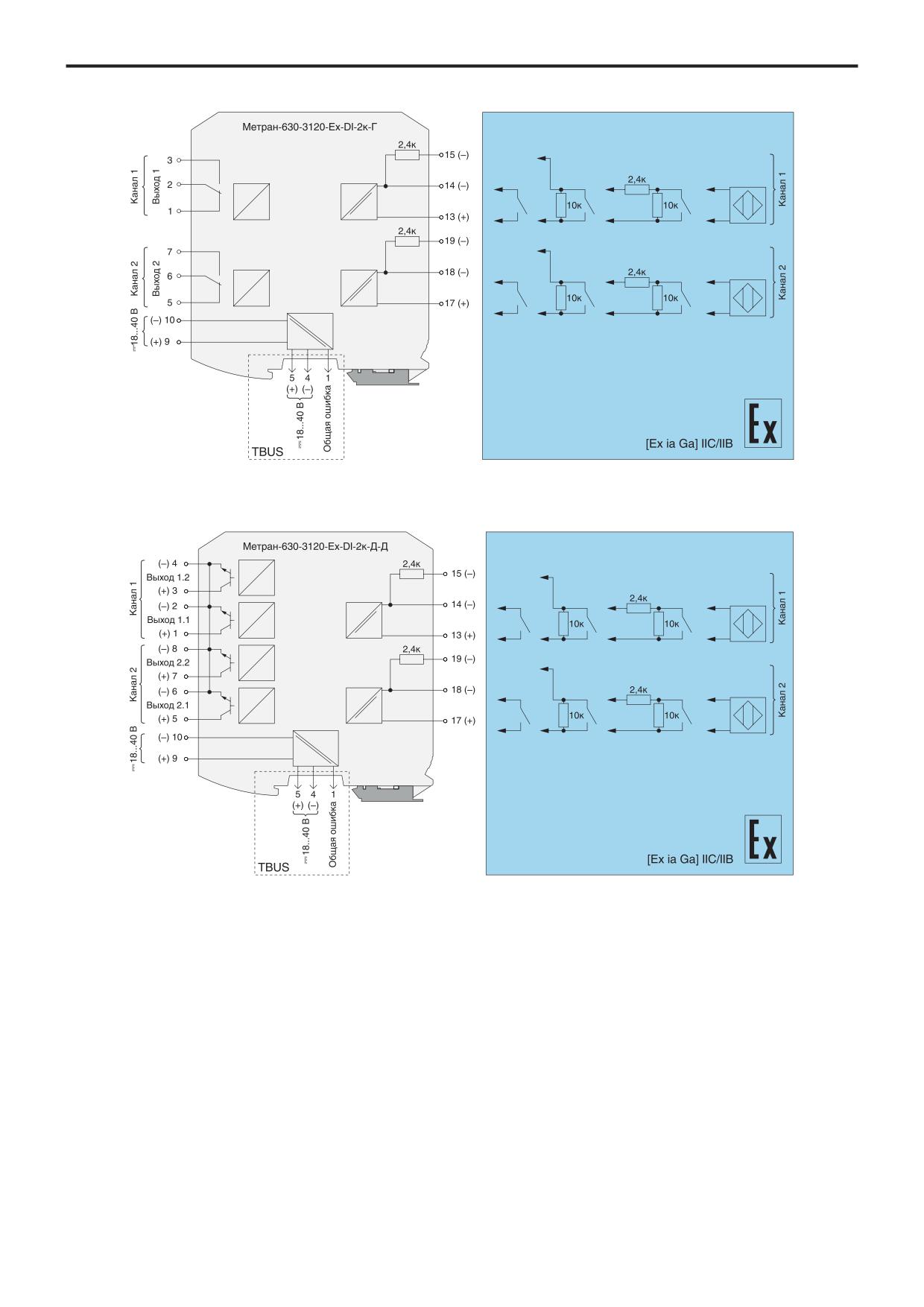

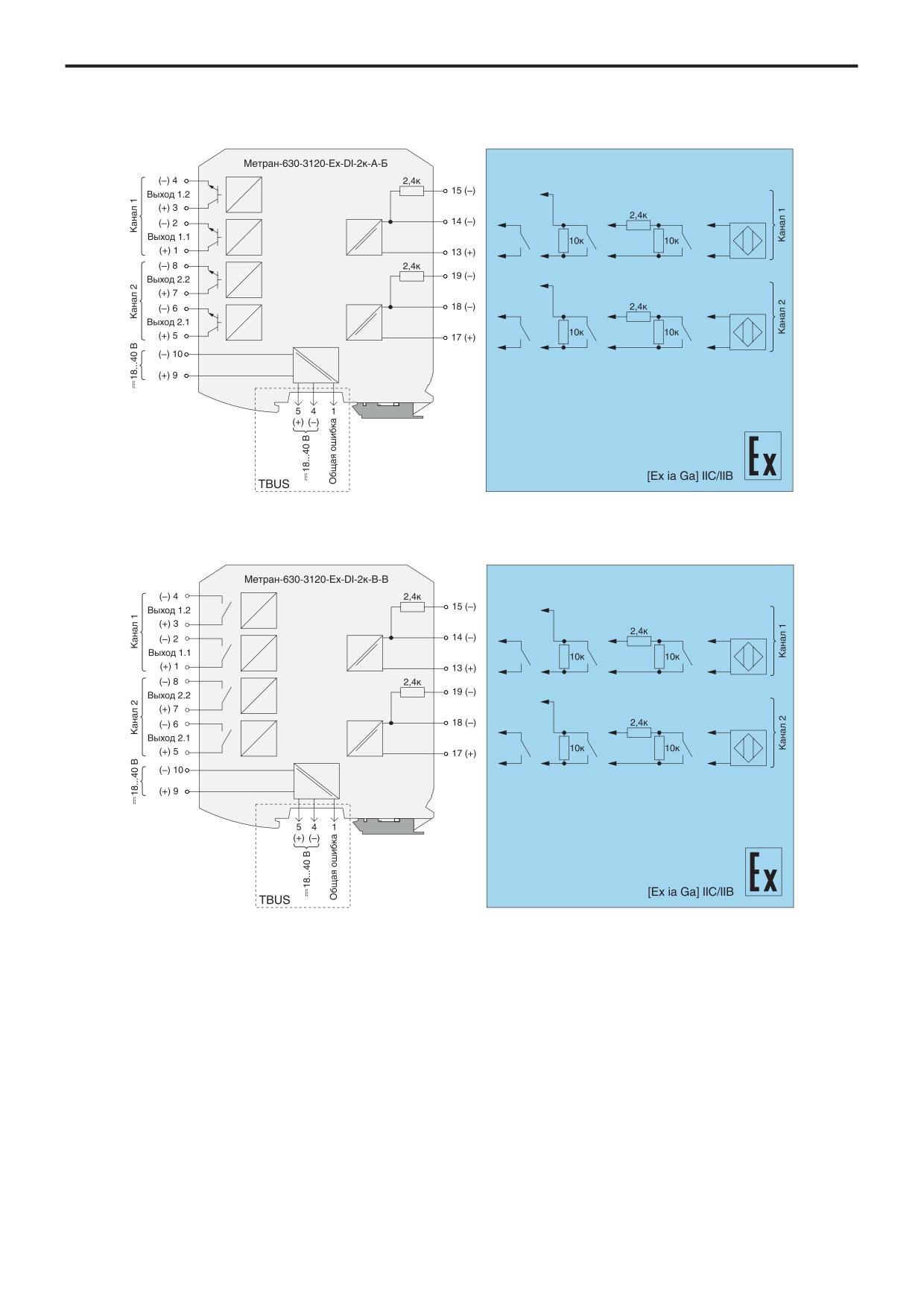

Метран-630-3120-Ех-DI

525

ИНДИКАЦИЯ ПРИ АКТИВНОЙ ФУНКЦИИ КОНТРОЛЯ СОСТОЯНИЯ ЦЕПИ И ПОДКЛЮЧЕНИИ ДАТЧИКА

С ВЫХОДНЫМ СИГНАЛОМ NAMUR EN 60947 ИЛИ ДАТЧИКОВ С ВЫХОДНЫМ ДИСКРЕТНЫМ СИГНАЛОМ

(«СУХОЙ КОНТАКТ») И СОБРАННОЙ СХЕМОЙ КОНТРОЛЯ ЦЕПИ

Барьер включен, ток в искробезопасной цепи в диапазоне от 2,1 до 5,8 мА

Светодиод индикации состояния соответствующего канала «Вход» светится зеленым, контакт выхода «Общая ошибка»

разомкнут, модуль питания и контроля шины TBUS Метран-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».

Рис. 5.

Барьер включен, ток в искробезопасной цепи в диапазоне от 0,2 до 1,2 мА (датчик выключен)

Светодиод индикации состояния соответствующего канала «Вход» выключен, контакт выхода «Общая ошибка» разомкнут,

модуль питания и контроля шины TBUS Метран-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».

Рис. 6.

Барьер включен, ток в искробезопасной цепи более 5,8 мА (короткое замыкание цепи датчика)

Светодиод индикации состояния соответствующего канала «Вход» светится оранжевым, контакт выхода «Общая ошибка»

замкнут, модуль питания и контроля шины TBUS Метран-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».

Рис. 7.

526

Метран-630-3120-Ех-DI

Барьер включен, ток в искробезопасной цепи менее 0,2 мА (обрыв цепи датчика)

Светодиод индикации состояния соответствующего канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут,

модуль питания и контроля шины TBUS Метран-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».

Рис. 8.

ИНДИКАЦИЯ ПРИ ВЫКЛЮЧЕННОЙ ФУНКЦИИ КОНТРОЛЯ СОСТОЯНИЯ ЦЕПИ И ПОДКЛЮЧЕНИИ ДАТЧИКА

С ВЫХОДНЫМ ДИСКРЕТНЫМ СИГНАЛОМ («СУХОЙ КОНТАКТ»)

Барьер включен, ток в искробезопасной цепи не менее 2,1 мА (датчик включен)

разомкнут, модуль питания и контроля шины TBUS Метран-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка»

Рис. 9.

Барьер включен, ток в искробезопасной цепи не более 1,2 мА (датчик выключен)

модуль питания и контроля шины TBUS Метран-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».

Рис. 10.

Метран-630-3120-Ех-DI

527

ИНДИКАЦИЯ ПРИ ИЗМЕНЕНИИ СОСТОЯНИЯ ВХОДНОГО СИГНАЛА НА ВРЕМЯ МЕНЕЕ 50 мс

При изменении состояния входного сигнала на время менее 50 мс, для правильного восприятия пользователем индикации при

быстроизменяющихся процессах светодиод «Вход» сигнализирует следующей последовательностью:

• светится 400 мс;

• 3 раза мигает с периодом 120 мс;

• светится 400 мс.

Рис. 11.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Таблица 4

Параметр

Значение

Температура окружающего воздуха, °С

-40…+70

По устойчивости к климатическим воздействиям при эксплуатации соответствуют группе исполнения,

С4

по ГОСТ 52931

По устойчивости к механическим воздействиям при эксплуатации соответствуют группе исполнения,

по ГОСТ 52931

Вид климатического исполнения, по ГОСТ 15150

УХЛ3

Степень защиты по ГОСТ 14254

IP20

Средняя наработка на отказ с учетом технического обслуживания, часов

120000

Средний срок службы, лет

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Таблица 5

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

КОМПЛЕКТ ПОСТАВКИ

Таблица 6

Наименование

Количество

Примечание

Барьер Метран-630-3120-Ех-DI

соответственно заказу

Паспорт

Руководство по эксплуатации

по 1 экземпляру на 30 барьеров, поставляемых

в один адрес

Шинный соединитель на DIN-рейку ME 22.5 TBUS 1.5/5-ST-3.81

Шинный соединитель на DIN-рейку ME 22,5 TBUS ADAPTER KMGY

Разъем «вилка» с винтовыми клеммниками MC 1,5/5 ST 3,81

Разъем «розетка» с винтовыми клеммниками IMC 1,5/5 ST 3,81

по заказу

Блок питания Метран-624-TBUS

Модуль питания и контроля шины TBUS Метран-610

DIN-рейка

528

Метран-630-3120-Ех-DI

Пример обозначения при заказе:

Метран-630-3120-Ex-DI

- 2к - А - Б - ПК - 360

1. Наименование;

2. Количество каналов:

- 1к - один канал;

- 2к - два канала;

3. Тип основного выходного устройства:

- А - транзистор - коммутация постоянного тока 25 мА, 80 В, частотой 0…5 кГц;

- Б - транзистор - коммутация постоянного тока 2 А, 60 В, частотой 0…50 Гц;

- В - реле - замыкающий (размыкающий) контакт;

- Г - реле - перекидной контакт;

- Д - транзистор - коммутация постоянного тока 25 мА, 60 В, частотой 0…50 кГц;

4. Тип дополнительного выходного устройства:

- А - транзистор - коммутация постоянного тока 25 мА, 80 В (только с типом основных выходов А и Б);

- Б - транзистор - коммутация постоянного тока 2 А, 60 В (только с типом основных выходов А и Б);

- В - реле - замыкающий (размыкающий) контакт (только с типом основных выходов В);

- Г - реле - перекидной контакт (только для исполнения Метран-630-3120-Ex-DI-1к-Г-Г);

- Д - транзистор - коммутация постоянного тока 25 мА, 60 В (только с типом основных выходов Д);

- символ отсутствует - барьер не имеет дополнительных выходов;

5. Тип разъемов:

- символ отсутствует - разъем с винтовыми клеммниками;

- ПК - разъем с пружинными клеммниками и тестовыми гнездами;

6. Дополнительная технологическая наработка до 360 часов (по заказу).

530

Метран-630-3401-Ех-RS

НАЗНАЧЕНИЕ

Барьер предназначен для подключения дат-

чиков с выходными цифровыми сигналами на основе

интерфейсов RS-485 или RS-422 с возможностью их

Метран-630-3401-Ех-RS - одноканальный

взаимного преобразования, расположенных во взры-

активный барьер искрозащиты с гальванической раз-

вязкой.

воопасной зоне. Барьер обеспечивает питание датчика

напряжением 5 В или 24 В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Искробезопасная

Искроопасная

Количество

Напряжение

Наименование

Маркировка

цепь Ех (входной

цепь (выходной

каналов

питания, В

сигнал)

Интерфейсы

Метран-630-3401-Ex-RS-1к

[Ех ib Gb] IIC/IIВ

24 или 36

RS-422, RS-485

ПРЕДЕЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ, ПОДКЛЮЧАЕМЫХ К ИСКРОБЕЗОПАСНЫМ ЦЕПЯМ БАРЬЕРА

Таблица 2

С_о, мкФ

L_о, мГн

Наименование

U_m, В

U_о, В

I_о, мА

P_о, Вт

IIС

IIB

IIC

IIB

5,88

600

0,882

1,16

2,31

0,011

0,022

Метран-630-3401-Ex-RS-1к-05

5,88

600

0,882

1,16

2,31

0,011

0,022

250

120

0,84

0,05

0,10

0,278

0,556

Метран-630-3401-Ex-RS-1к-24

5,88

600

0,882

1,16

2,31

0,011

0,022

Примечания:

- первая строка содержит параметры искробезопасной цепи встроенного источника питания, вторая - цепи интерфейса RS-485

(RS-422);

- IIB, IIC - подгруппы взрывозащищенного электрооборудования;

- Um - максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей связанного

электрооборудования без нарушения искробезопасности;

- Pо - максимальная выходная мощность;

- Uо - максимальное выходное напряжение;

- Iо - максимальный выходной ток;

- Со - максимальная емкость искробезопасной цепи;

- Lо - максимальная индуктивность искробезопасной цепи.

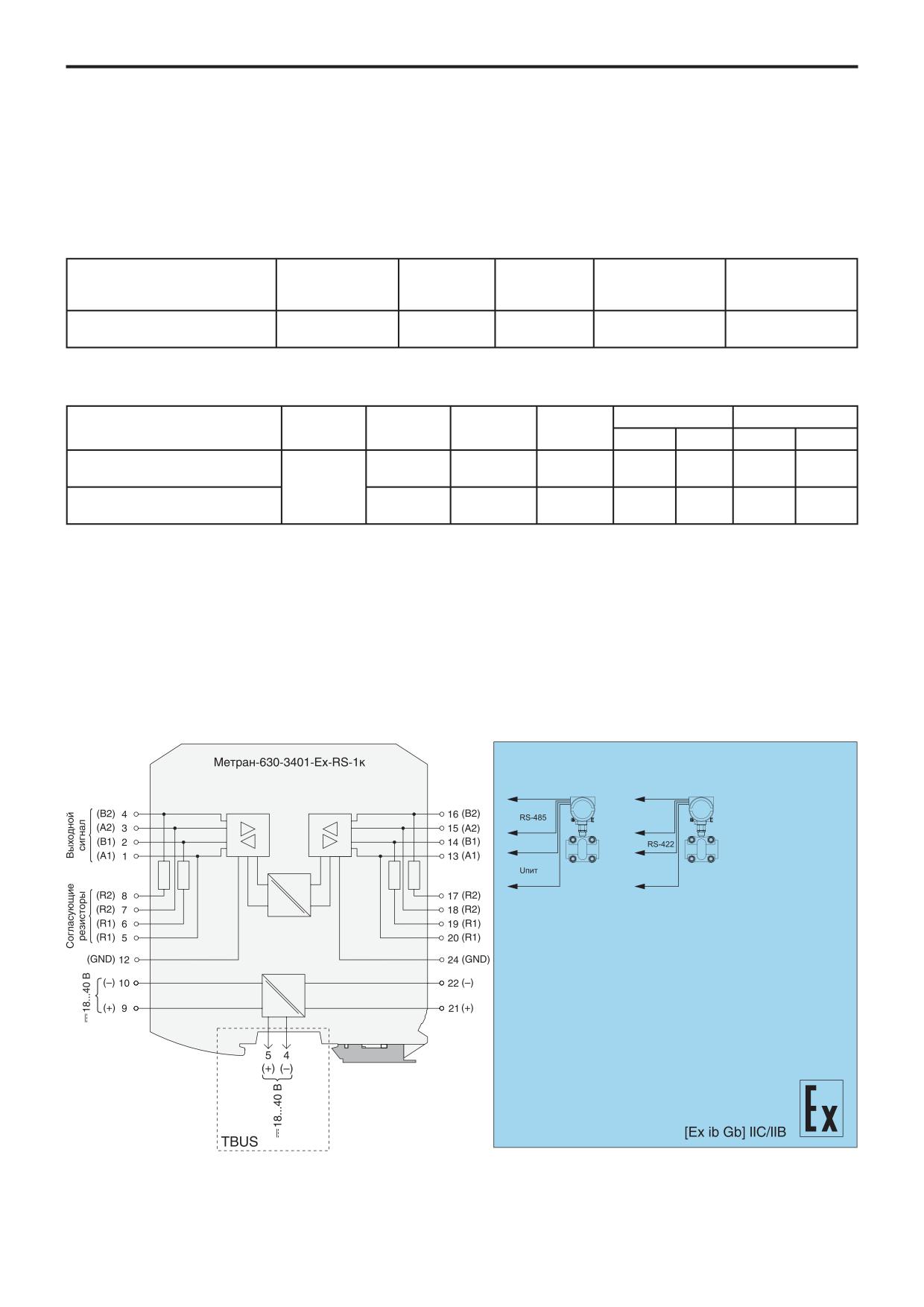

СХЕМА ПОДКЛЮЧЕНИЯ

Рис. 1. Схема подключения Метран-630-3401-Ех-RS-1к

Метран-630-3401-Ех-RS

531

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Таблица 3

Параметр

Значение

Температура окружающего воздуха, °С

-40…+70

По устойчивости к климатическим воздействиям при эксплуатации соответствуют группе исполнения,

С4

по ГОСТ 52931

По устойчивости к механическим воздействиям при эксплуатации соответствуют группе исполнения,

по ГОСТ 52931

Степень защиты по ГОСТ 14254

IP20

Средняя наработка на отказ с учетом технического обслуживания, часов

120000

Средний срок службы, лет

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Таблица 4

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

КОМПЛЕКТ ПОСТАВКИ

Таблица 5

Наименование

Количество

Примечание

Барьер Метран-630-3401-Ех-RS

соответственно заказу

Паспорт

Руководство по эксплуатации

по 1 экземпляру на 30 барьеров, поставляемых в один адрес

Блок питания Метран-624-TBUS

по заказу

Модуль питания и контроля шины TBUS Метран-61

по заказу

Шинный соединитель на DIN-рейку ME 22.5 TBUS 1.5/5-ST-3.81

по заказу

Шинный соединитель на DIN-рейку ME 22,5 TBUS ADAPTER KMGY

по заказу

Разъем «вилка» с винтовыми клеммниками MC 1,5/5 ST 3,81

по заказу

Разъем «розетка» с винтовыми клеммниками IMC 1,5/5 ST 3,81

по заказу

DIN-рейка

по заказу

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Метран-630-3401-Ex-RS-1к

- ПК

360

1. Наименование

2. Выходное напряжение встроенного источника питания:

- символ отсутствует - встроенный источник питания отсутствует;

- 05 - выходное напряжение питания 5 В;

- 24 - выходное напряжение питания 24 В;

3. Тип разъемов:

- символ отсутствует - разъем с винтовыми клеммниками;

- ПК - разъем с пружинными клеммниками и тестовыми гнездами;

4. Дополнительная технологическая наработка до 360 часов (по заказу).

532

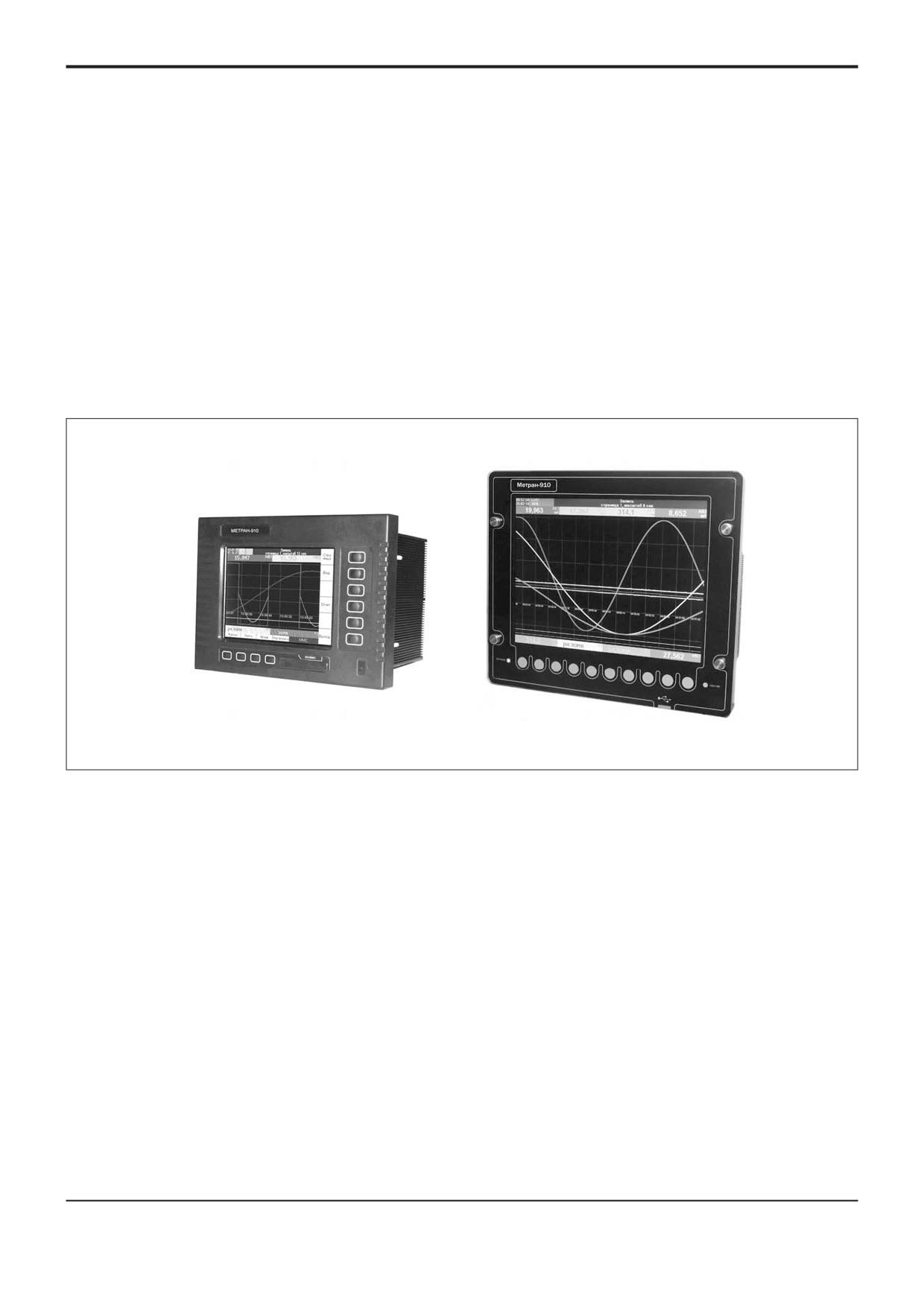

МетранH910

Видеографические безбумажные

регистраторы МетранH910

До 20 универсальных аналоговых входов

Видеографический безбумажный многоE

Межканальная гальваническая изоляция

канальный регистратор МетранE910 предназначен для

Полный цикл опроса всех каналов 0,1 с

сбора, визуализации, регистрации и регулирования

Дискретные входы и выходы

различных параметров технологических процессов.

Математическая обработка данных

Легко интегрируется в системы АСУТП.

Вычисление расхода сред

Чрезвычайно удобен и при автономном применении,

Сумматоры, счетчики, таймеры, работа по

обладая развитой системой экранных меню управления

расписанию

и работы с архивом, большой внутренней памятью и

Перенос архива на USBHFlash карту или SD карту

интерфейсом к внешней FlashEпамяти.

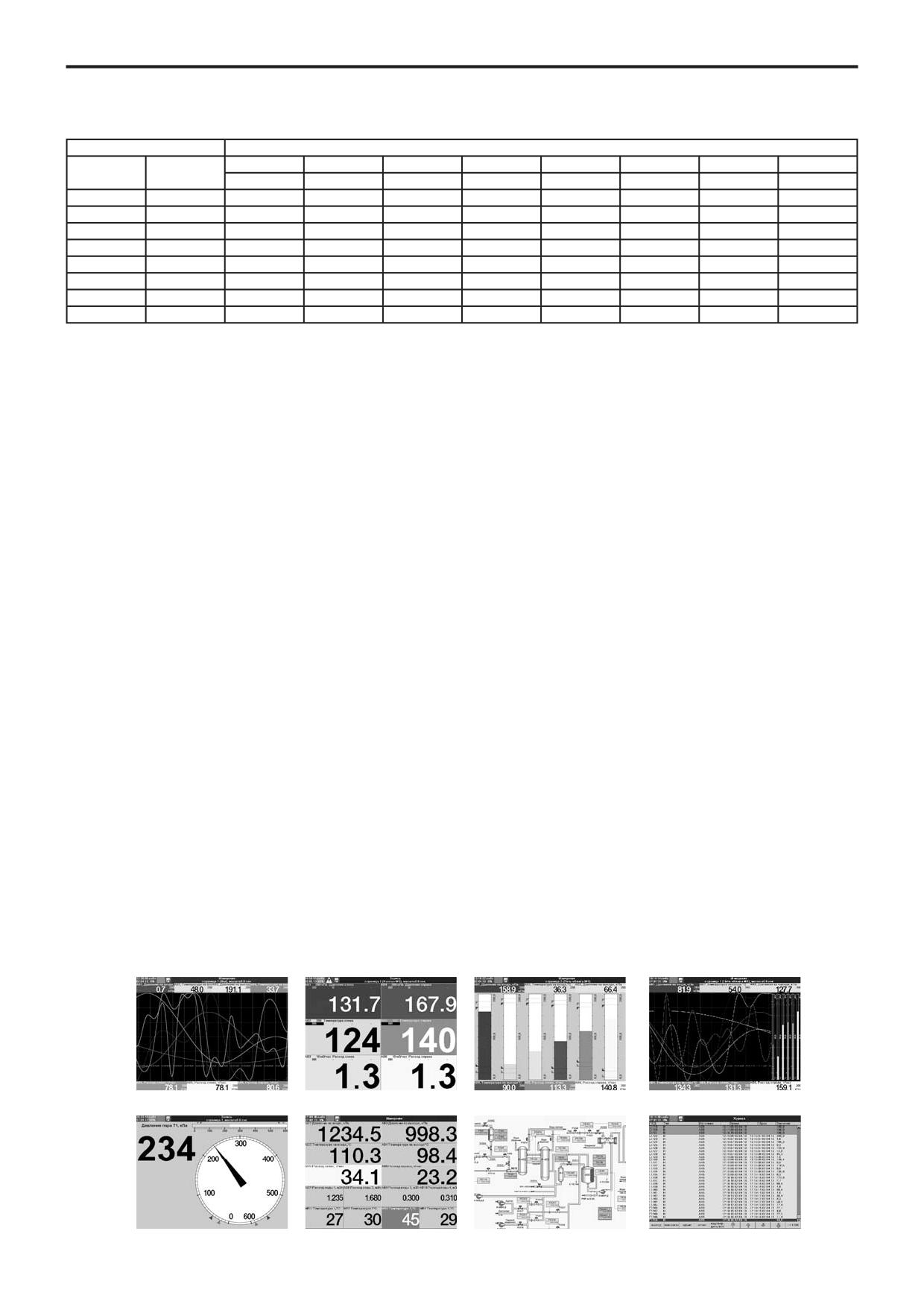

Представление данных на экране: тренды, шкалы

Основные достоинства:

(bargraph), комбинация из трендов и шкал,

E контрастный цветной дисплей на TFTEматрице (5,6" или

числовые значения, мнемосхемы

10,4") с широким углом обзора;

E свободная программируемость аналоговых каналов

Встроенные интерфейсы RS485 (Modbus RTU),

Ethernet (Modbus TCP/IP), USB Host, CAN 2.0

под различные типы входных сигналов и межканальная

Возможность сбора и регистрации данных от

гальваническая изоляция;

внешних устройств по интерфейсу RS485 (Modbus)

E высокое быстродействие;

Внесены в Госреестр средств измерений под

E математическая обработка по каждому каналу;

№59614H15, свидетельство №57581 (исп.1, 2),

E соответствие требованиям ЭМС.

№49921H12, свидетельство №46509 (исп.3)

Новинка! В регистраторе исполнения 3

Декларация соответствия таможенного союза

реализована функция отображения мнемосхем.

ЕАЭС N RU Д-RU.НВ26.В.01383/20

z ТУ 4227H016H99278829H2012

МетранH910

533

МОДЕЛИ РЕГИСТРАТОРА

Таблица 1

Исполнение

Обозначение модели

Количество

аналоговых каналов

дискретных входов

дискретных выходов

Регистратор Метран-910-4-8

Регистратор Метран-910-0-16¹⁾

до 16 аналоговых и 8 дискретных переменных

Modbus

Регистратор Метран-910-8-8

Регистратор Метран-910-8-16

Регистратор Метран-910-12-8

Регистратор Метран-910-12-16

См. примеры и коды заказа для исполнения 3

¹⁾ Модель регистратора без аналоговых и дискретных входов. Вместо них имеется дополнительный цифровой интерфейс

RS485 для сбора и регистрации данных с внешних устройств, поддерживающих протокол Modbus RTU (до 16 аналоговых и 8 дискретных

переменных по Modbus E исполнение 1).

В исполнении 3 одновременно с аналоговыми и дискретными входами всегда имеется дополнительный цифровой интерфейс

RS485 (регистрация до 32 аналоговых и 32 дискретных переменных по Modbus).

См. пример применения Метран-910-104К с входным интерфейсом RS485 (Modbus RTU) на рис.17.

ХАРАКТЕРИСТИКИ РЕГИСТРАТОРА ПО ИСПОЛНЕНИЯМ

Таблица 2

Типы и максимальное количество

Исполнение

Экран /

Тип

входных/выходных каналов в приборе

Интерфейсы

регистратора

разрешение

носителя

АВ

ДВ

РП

РC

АП

АЕ

ИП

ЧВ

5,6"/320x240

RS485, RS232

Ethernet, USB,

Flash

10,4"/800x600

RS485, CAN

USB

Обозначения:

РC E релейных выход (сигнальное реле);

АВ E универсальный аналоговый вход;

С E симисторный выход;

ДВ E дискретный вход;

АЕ E аналоговый выход 0…24 мА;

Р E релейных выход (одностабильное реле);

ИП E выход источника питания датчиков (гальванически

РП E релейных выход (двустабильное поляризованное реле);

изолированный);

АП E аналоговый вход (U, I) со встроенным питанием датчиков;

ЧВ E частотноEимпульсный вход.

УСТРОЙСТВО И РАБОТА

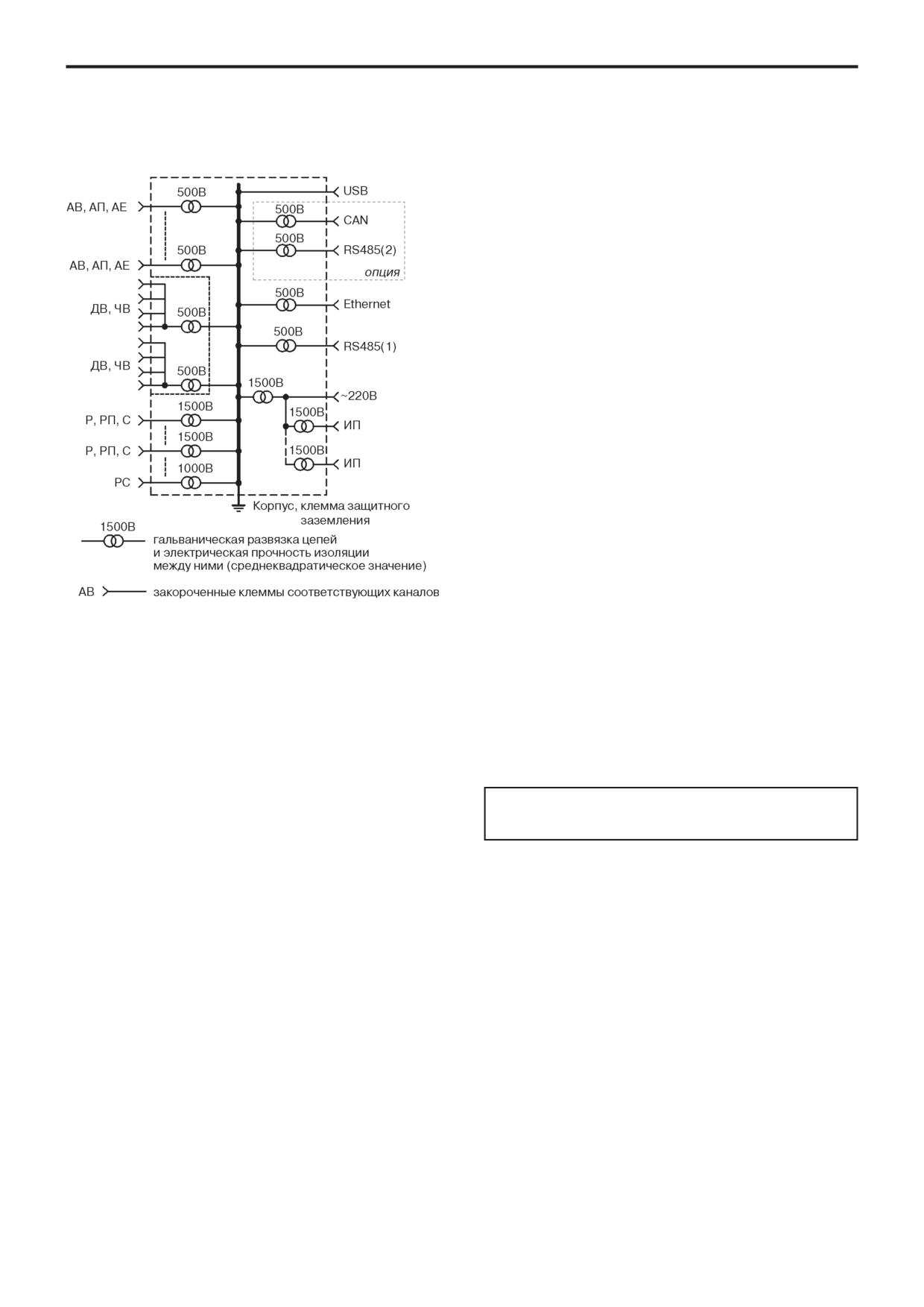

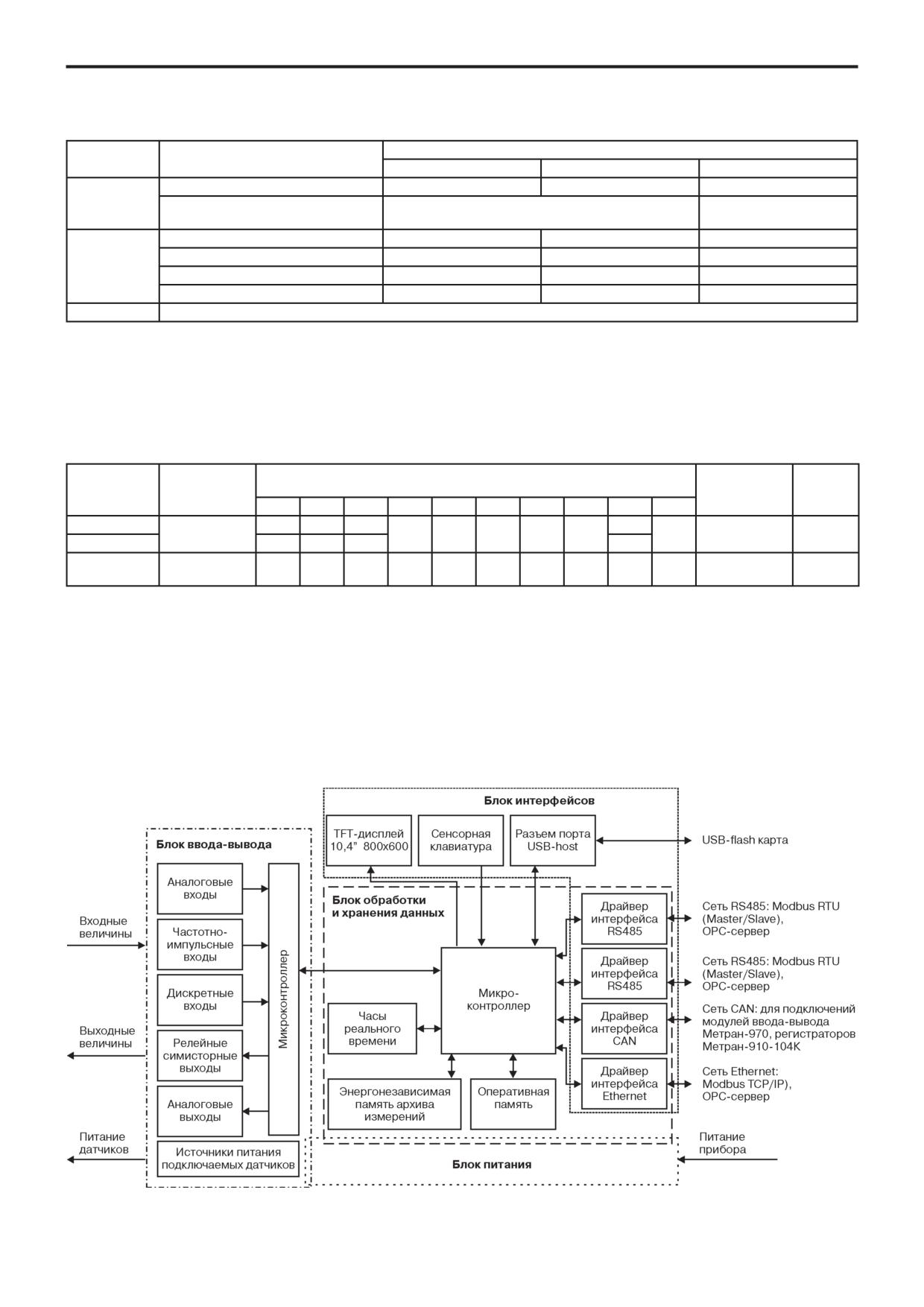

На рис.1 представлена структурная схема регистратора модели МетранE910-104К (исполнение 3).

Рис.1. Структурная схема регистратора модели МетранH910-104К.

534

МетранH910

Центральный процессор регистратора производит опрос всех аналоговых, дискретных и частотно импульсных входов,

выдает команды управления токовыми выходами и выходными реле. Обработанная процессором информация хранится во внутренней

энергонезависимой памяти и отображается на дисплее. Лицевая панель регистратора исполнения 3 полностью закрыта закаленным

стеклом толщиной 5 мм, что обеспечивает защиту дисплея от механических повреждений, а также от пыли и влаги.

Каждый аналоговый вход имеет свой АЦП. Таким образом, опрос каналов идет параллельно, т. е. все каналы опрашиваются

одновременно. Благодаря этому достигается более высокая надежность и быстродействие - цикл измерения по всем каналам 0,1 с.

Регистраторы исполнения 3 имеют "слотовую" конструкцию. Слот - разъем для установки платы. Имеется 6 слотов ввода/

вывода, в которые устанавливаются те или иные платы (платы аналоговых входов, платы токовых выходов и т.д., рис.20) Тип и количество

плат определяется при заказе.

Встроенные интерфейсы позволяют обмениваться данными с компьютером или с другими устройствами с интерфейсами.

ВХОДНЫЕ СИГНАЛЫ

I. АНАЛОГОВЫЕ ВХОДЫ (АВ)

Входные каналы регистратора E универсальные и могут быть свободно переконфигурированы потребителем.

Входные сигналы, диапазоны измерений и пределы допускаемой основной погрешности приведены в табл.3, 4, 5, 6.

Измерение сигналов термоэлектрических преобразователей

Таблица 3

Пределы допускаемой дополнительной

Пределы допус-

Единица младшего

НСХ (тип ТП)

Диапазон, °С

каемой основной

погрешности на каждые 10°С в рабочем

разряда, °С

погрешности, ±°С*

диапазоне температур, ±°С

0…400

2,6-0,003t

A-1 (ТВР)

0,0004t

400…2200

0,8+0,0016t

0…300

2,8-0,005t

A-2 (ТВР)

300…1800

1+0,0013t

0,0003 t

0…300

2,6-0,004t

A-3 (ТВР)

300…1800

1+0,0012t

-200...0

0,43-0,004t

0,04-0,0006t

J (ТЖК )

0…1000

0,43+0,0006t

0,04+0,0002t

-49…200

5-0,013t

R (ТПП 13)

200…1767

2,3+0,0002t

0,06+0,0002t

-49…200

4,7-0,011t

S (ТПП 10)

200…1700

2,4+0,0003t

500…1000

5,7-0,0032t

B (ТПР)

0,03+0,0001t

1000…1820

2,5

0,1

-200…0

0,35-0,0035t

0,04-0,0006t

E (ТХКн)

0…1000

0,35+0,0005t

0,04+0,0002t

-200…0

0,8-0,007t

0,05-0,0007t

N (ТНН)

0…1300

0,8+0,0004t

0,05+0,0002t

-200…0

0,55-0,0055t

0,03-0,0007t

K (ТХА)

0…1300

0,55+0,0008t

0,03+0,0003t

-200...-100

0,06-0,007t

M (ТМК)

0,06-0,0005t

-100…100

0,6-0,0015t

-200…0

0,55-0,005t

0,03-0,0006t

T (ТМКн)

0…400

0,55

0,03+0,0001t

-200…0

0,35-0,0035t

0,03-0,0006t

L (ТХК) (исп.3)

0…790

0,35+0,0004t

0,03+0,0002t

-200…0

0,65-0,0055t

0,04-0,0007t

L (ТХК) (исп.1, 2)

0…790

0,65+0,0004t

0,04+0,0002t

* Без учета погрешности преобразования температуры холодного спая

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая:

±1°С (при использовании адаптеров для подключения термопар со встроенным термодатчиком - АТПИ),

±2°С (при использовании встроенного термодатчика, для исполнений 1 и 2).

Измерение сигналов термопреобразователей сопротивления

Таблица 4

Пределы допускаемой

дополнительной погрешности на

Единица младшего

НСХ

W100

Диапазон, °С

основной погрешности,

каждые 10°С в рабочем диапазоне

разряда, °С

±°С

температур, ±°С

46П

1,6399

-199...650

0,5+0,0007t

50П

-199…850

0,8+0,001t

1,3910

100П

-199…620

0,5+0,0008t

0,14+0,0006t

Pt50

-195…845

0,8+0,001t

1,3850

Pt 100

-195…630

0,5+0,0008t

50М

-184…200

0,8+0,0005t

1,4280

0,1

100М

-184…200

0,5+0,0005t

53M

1,4260

-49…199

0,8+0,0005t

0,12+0,0005t

Cu50

-49…199

0,8+0,0006t

1,4260

Cu100

-49…199

0,5+0,0006t

Ni100

1,6170

-60…180

0,4

0,09+0,0003t

100Н

МетранH910

535

Схемы подключения:

- 2-х проводная (все исполнения). Предусмотрен учет влияния сопротивления соединительных проводов (до 99 Ом) посредством

ввода значения сопротивления проводов в соответствующем поле в настройках канала;

- 3-х проводная (все исполнения);

- 4-х проводная (исполнениях 2 и 3).

Контроль обрыва сенсора.

Измерение электрических сигналов в виде силы,

напряжения постоянного тока и сопротивления постоянному току

Таблица 5

Функция

Диапазон

Единица

Пределы допускаемой основной

Пределы допускаемой дополнительной

измерений

младшего

погрешности в диапазоне

абсолютной погрешности на каждые 10°С

разряда

температур от 15 до 35, ±°С

в рабочем диапазоне температур, ±°С

Измерение силы

±(0-5) мА

постоянного тока

±(4-20) мА

0,001 мА

±(0,0006ПВ + 0,008 мА)

0,01 мА

±(0-20) мА

Измерение напряжения

±(0-100) мВ

0,01 мВ

±(0,0006ПВ + 0,02 мВ)

0,5 мВ

постоянного тока

±(0-1) В

0,1 мВ

±(0,0006ПВ + 0,4 мВ)

0,5 мВ

Измерение

сопротивления

(0-325) Ом

0,1 Ом

±(0,0006ПВ + 0,13 Ом)

0,16 Ом

постоянному току

ПВ E значение преобразуемой величины.

Измерение сигналов параметров (градуировки по ГОСТ 10627H71)

Таблица 6

Типы

Пределы допускаемой

Пределы допукаемой дополнительной

Единица

градуировок

Диапазон, °С

основной погрешности,

погрешности на каждые 10°С в рабочем

младшего

пирометров

±°С

диапазоне температур, ±°С

разряда,°С

400…700

24-0,03t

РК-15

700…1500

5-0,003t

600…900

10,2-0,009t

РК-20

900…2000

3-0,001t

0,0001t

0,1

900…1750

3,6-0,0016t

РС-20

1750…2000

1200…1650

6,5-0,003t

РС-25

1650…2500

1,8

II. АНАЛОГОВЫЕ ВХОДЫ СО ВСТРОЕННЫМ ПИТАНИЕМ ДАТЧИКОВ (АП)

Только для регистратора в исполнении 3.

До 16 входов с подачей питания на датчики (в зависимости от конфигурации).

Все каналы гальванически изолированы между собой.

Имеют встроенные блоки питания датчиков независимо по каждому каналу с защитой от перегрузки и КЗ.

Измерение электрических сигналов в виде силы и напряжения постоянному току

Таблица 7

Функция

Диапазон

Единица

Пределы допускаемой основной

Пределы допускаемой дополнительной

измерений

младшего

погрешности в диапазоне

абсолютной погрешности на каждые 10°С

разряда

температур от 15 до 35, ±°С

в рабочем диапазоне температур, ±°С

Измерение силы

0-5, 4-20,

0,001 мА

±(0,0005ПВ+0,008 мА)

±0,0005ПВ

постоянного тока

0-20 мА

Измерение напряжения

(-1-11) В

1 мВ

±(0,0005ПВ+4 мВ)

±0,0005ПВ

постоянного тока

Параметры аналоговых входов

Таблица 8

Параметр

Значение

Количество каналов (входов)

до 16

Входное сопротивление каналов:

не более 50 Ом

- при измерении тока

не менее 1 МОм

- при измерении напряжения

Встроенный источник питания

Uвых=21…30 В, Iнагр. ≤ 25 мА

536

МетранH910

III. ДИСКРЕТНЫЕ (ДВ) И ЧАСТОТНОHИМПУЛЬСНЫЕ (ЧВ) ВХОДЫ

Для регистратора исполнения 1, 2: 4 канала E изолированные от остальной схемы; воспринимают любой тип сигнала

(«сухой контакт», «открытый коллектор» любой полярности, потенциальный вход любой полярности).

Параметры входов (исполнение регистратора 1, 2)

Таблица 9

Значение

Входной сигнал

Параметр

не менее

не более

Напряжение лог. "0", В

-2,4

2,4

Напряжение лог. "1", В

4,5

-4,5

Потенциальный

Входной ток, мА (при Uвх=±24В)

Макс.допускаемое постоянное входное

напряжение (любой полярности), В

Сопротивление "замкнутого" контакта, кОм

Типа "сухой контакт"

Сопротивление "разомкнутого" контакта, кОм

100

Ток короткого замыкания, мА

Типа "открытый коллектор"

Ток утечки "разомкнутого контакта", мА

0,05

Все типы сигналов

Частота переключения, Гц

Для регистратора исполнения 3:

До 32 дискретных входов, 16 из которых могут быть частотноEимпульсными. Гальваническая изоляция на группу из 4 дискретных

или частотноEимпульсных входа.

Внутренний изолированный источник для питания вспомогательных внешних цепей (с защитой от "короткого" замыкания)

- на каждую группу из 4Eх входов.

ЧастотноEимпульсные входы имеют функцию определения обрыва цепи.

Цифровой фильтр для подавления дребезга.

Воспринимают любой тип сигнала: "сухой контакт", "открытый коллектор", потенциальный (по ГОСТ Р 51841E2001);

частотноEимпульсный (до 10 кГц); сигналы датчиков PNP типа.

Параметры входов (исполнение регистратора 3)

Таблица 10

Тип входа

Характеристики

Дискретный вход

Потенциальный сигнал

Лог. "0"

-3…5 В

Лог. "1"

10…30 В

"Сухой контакт"

Лог. "1" (замкнут)

Rконт. ≤ 6 кОм

Лог. "0" (разомкнут)

Rконт. ≥ 12 кОм

По току:

Лог. "0"

<1,2 мА

Лог. "1"

>2,1 мА

Входное сопротивление

4,6 кОм

Встроенный источник питания

Uвых=19…23 В, Iнагр. ≤ 25 мА

Частотно-импульсный вход

Тип входа

IEC 60947-5-6 (NAMUR)

Источник питания:

- выходное напряжение

8,2 В

- выходное сопротивление

1 кОм

Токовый сигнал:

Лог. "0"

<1,2 мА

Лог. "1"

>2,1 мА

Гистерезис

0,2 мА

Обрыв линии

<0,1 мА

Замыкание

>6 мА

Диапазон частот сигналов:

- при подсчете импульсов

0…13 кГц

- при измерении частоты

0,01 Гц...13 кГц

Фильтр подавления дребезга

50 мкс...1 с

Пределы допускаемой относительной

±0,05%

погрешности измерения частоты

МАТЕМАТИЧЕСКИЕ КАНАЛЫ

Каждый канал обеспечивает математическую

пример E вычисление расхода газа с коррекцией по сигналам

обработку данных, позволяющую вычислять и представлять на

датчиков абсолютного давления и температуры. Формула

экране значения физических величин, являющихся функциями

для вычисления вводится при конфигурировании прибора.

входных аналоговых и дискретных сигналов. Таковым может

Кроме того, предусмотрены дополнительные математические

быть, например, расход, пропорциональный квадратному

каналы, позволяющие выполнять аналогичные математические

корню от токового сигнала датчика перепада давления. Другой

операции.

МетранH910

537

ФУНКЦИЯ ВЫЧИСЛИТЕЛЯ РАСХОДА СРЕД И КОРРЕКТОРА ГАЗА

Регистратор обеспечивает вычисление расхода сред в соответствии с ГОСТ 8.586.(1E5)E2005 и приведения его к нормальным

условиям.

Таблица 11

Среда

Диапазон входных величин

Пределы основной относительной

погрешности вычисления, %

Природный газ

250 ≤ Т, К ≤ 340; 0,1 ≤ Р, МПа ≤ 12 ¹⁾

0,01

Вода

273,15 ≤ Т, К ≤ 1073,15; 0,001 ≤ Р, МПа ≤ 100; Р > Ps

0,05

Воздух

200 ≤ Т, К ≤ 400 К; 0,1 ≤ Р, МПа ≤ 20 МПа

0,01

Перегретый пар

373,16 ≤ Т, К ≤ 1073,15; 0,001 ≤ Р, МПа ≤ 100; Р < Ps

0,05

Насыщенный пар

273,16 ≤ Т, К ≤ 645; 0,001 ≤ Р, МПа ≤ 21,5; Р = Ps;

0,05

степень сухости 0,7 ≤ χ ≤1,0

¹⁾ При использовании методов расчета по УС GERGE91 мод., NX19 мод. по ГОСТ 30319.2E97.

Расчетные величины:

АНАЛОГОВЫЕ ВЫХОДЫ (АЕ)

E массовый расход;

E объемный расход в рабочих условиях;

Только для регистратора в исполнении 3:

E объемный расход в стандартных условиях (только для

До 8Eи выходов 0E5, 0 E20, 4 E20 мА изолированных от

природного газа и воздуха).

остальной схемы.

Поддерживаемые сужающие устройства:

Основная погрешность воспроизведения:

E диафрагма (угловой способ отбора давления);

±(0,0005ВЗ+0,008 мА).

E диафрагма (трехрадиусный способ отбора давления);

Не требуют внешнего источника питания.

E диафрагма (фланцевый способ отбора давления);

Контроль обрыва цепи.

E сопло ИСА 1932;

Характеристики выходов приведены в табл.12.

E эллипсное сопло;

E сопло Вентури;

Таблица 12

E труба Вентури с литой необработанной входной конической

Параметр

Характеристики

частью;

Количество выходных каналов

До 8

E труба Вентури с обработанной входной конической частью;

E труба Вентури со сварной входной конической частью из

Диапазоны выходных сигналов

4-20 мА

листовой стали.

0-20 мА

0-5 мА

Нагрузочная способность:

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

при Iвых = 0…20 мА;

Rнагр. ≤ 700 Ом

при Iвых = 0…5 мА

Rнагр. ≤ 2500 Ом

В регистраторе реализованы следующие дополни-

тельные функции:

1. Сумматоры. Сумматоры предназначены для количественного

повременного учета различных величин. Количество сумматоров

РЕЛЕЙНЫЕ И СИМИСТОРНЫЕ ВЫХОДЫ (Р, РП, РС, С)

зависит от конфигурации регистратора. Могут использоваться

для подсчета потребления ресурсов за определенные

Релейные выходы регистратора могут использоваться

интервалы времени.

для:

2. Отчет. Функция "Отчет" предназначена для повременного

E управления внешним оборудованием;

учета значений сумматоров и счетчиков. Регистратор

E сигнализации;

формирует следующие виды отчетов:

E регулирования.

- почасового, с объемом информации за 48 ч.;

Индивидуальное программирование на срабатывание

- дневного за 7 суток;

по уставкам любых каналов.

- недельного за 4 недели;

- Р - реле средней мощности (перекидной контакт 1-группа) -

- месячного за 3 месяца.

цепи до 5 А;

3. Таймеры. Таймеры предназначены для управления работой

- РС - сигнальное реле (перекидной контакт 1-группа) - цепи до

регистратора в соответствии с заранее заданной временной

1 А (только для исполнения 3);

последовательностью. Таймеры производят обратный

- РП - поляризованное двустабильное реле (перекидной контакт

отсчет указанного времени, и обеспечивают выполнение

1-группа) (только для исполнения 3).

до четырех заданных действий по истечении времени.

Сигнальные реле предназначены для коммутации

Таймеры могут использоваться для управления временной

слаботочных цепей с резистивной нагрузкой и имеют

последовательностью технологических операций.

нормированные параметры минимально коммутируемых

4. Работа по расписанию. Работа по расписанию

нагрузок.

предназначена для управления функциями регистратора в

Двустабильное реле сохраняет свое состояние при

соответствии с заданным расписанием. Функция "Работа по

отключении питания регистратора. Это необходимо учитывать

расписанию" - это программирование действий с привязкой

при использовании данного типа реле в цепях сигнализации,

к реальному времени с периодичностью от часа до месяца.

управления или аварийной защиты. При включении прибора

Расписание представляет собой список из 12 независимых

состояние релейных выходов может отличаться от исходного.

элементов - событий, для каждого из которых задаются свои

Переключить все реле в исходное состояние можно через меню

параметры. Может использоваться для формирования лент

"Настройка" регистратора.

архива и отчетов посменно, для инициализации счетчиков и

Симисторные выходы (только для исполнения 3),

сумматоров в начале отчетного периода.

предназначены для коммутации маломощных нагрузок до

100 Вт или управления внешними мощными симисторами

(тиристорами).

Все симисторные выходы оптически изолированы от

остальной схемы и имеют встроенный детектор перехода через

ноль.

Характеристики выходов приведены в табл.13.

538

МетранH910

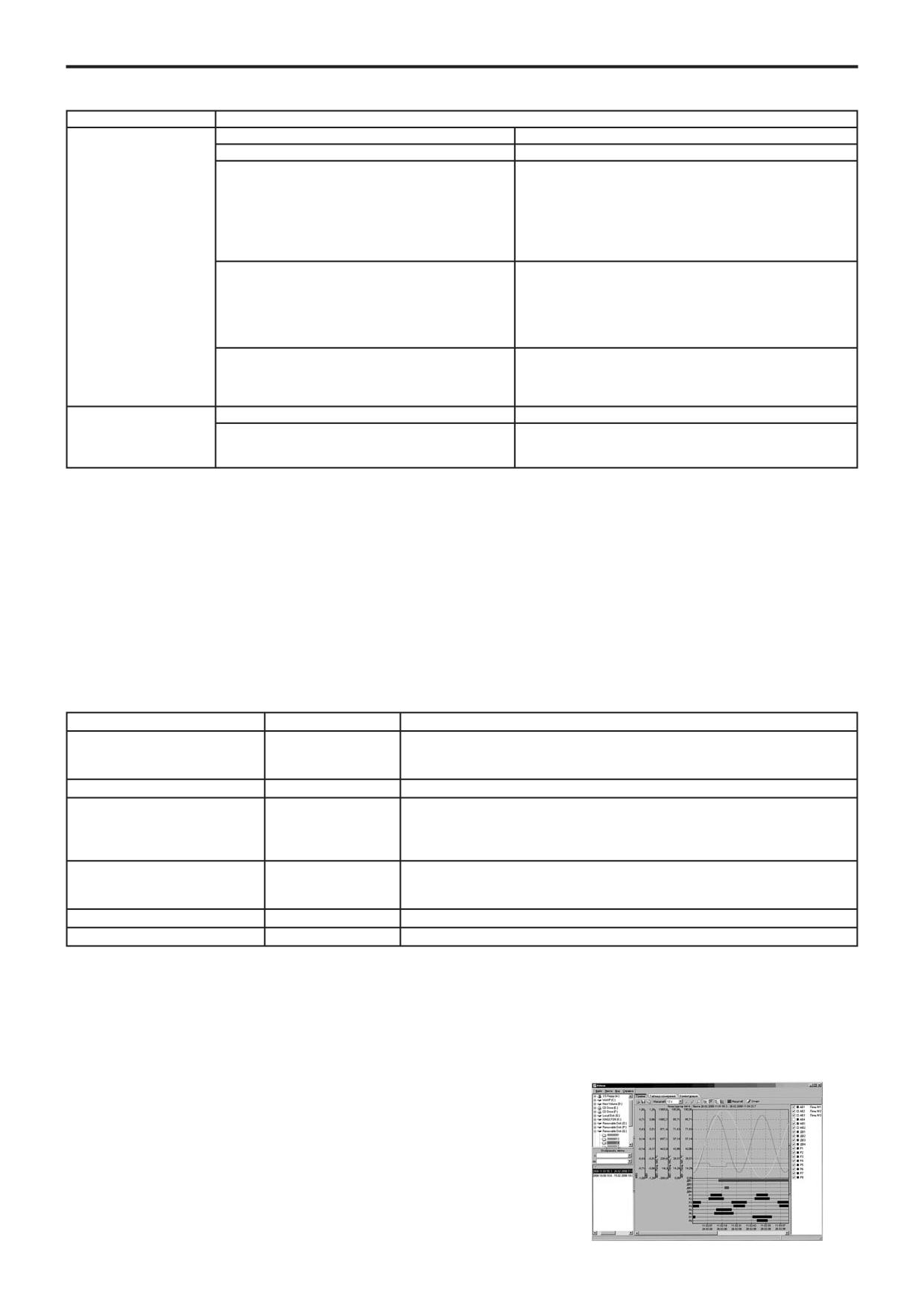

Таблица 13

Тип выхода

Характеристики

Релейный выход

Количество выходов

до 32

Выходные контакты

Одна переключающая группа

Параметры коммутации (одностабильное реле):

- переменного тока

~250В/5А - на активную нагрузку

~250В/2А - на индуктивную нагрузку (cos ϕ ≥ 0,4)

- постоянного тока

=30В/5А - на активную нагрузку

=110В/0,2А - на активную нагрузку

=220В/0,12А - на активную нагрузку

- минимальная коммутируемая нагрузка

100 мА, 5В

Параметры коммутации (поляризованное

двустабильное реле):

- переменного тока

~250В/8А - на активную нагрузку

- постоянного тока

=24В/8А - на активную нагрузку

- максимальное коммутируемое напряжение

~400 В/=150 В

- минимальная коммутируемая нагрузка

100 мА, 5В

Параметры коммутации (сигнальное реле):

- переменного тока

~125В/0,5А - на активную нагрузку

- постоянного тока

=30В / 1А - на активную нагрузку

- минимальная коммутируемая нагрузка

10 мкА 10 мВ (пост. тока)

Симисторный выход

Количество выходов

8 или 16

Параметры коммутации:

~270 В макс, 50(60) Гц

- напряжение коммутации

0,5 А (среднеквадр.), 25 А макс., Ти=20 мс

- коммутируемый ток

ВЫХОДЫ ПИТАНИЯ ДАТЧИКОВ

Для обеспечения питания подключаемых датчиков в

E контроль состояния (индикация, запись) КЗ или перегрузки

конфигурацию регистратора может входить:

на выходе;

1. 4Eх канальный источник питания (для исполнения

E защита от КЗ или перегрузки на выходе.

3):

2. Вспомогательный источник питания (только для

E 4 изолированных выхода источника питания Uвых=(24±2,4) В;

модели МетранE910E4E8):

E выходной ток E не менее 100 мА на канал;

E выходное напряжение E (24±2) В;

E амплитуда пульсаций выходного напряжения E не более 50 мВ;

E максимальный выходной ток E 120 мА;

E электрическая прочность изоляции E 1500 В (среднекв.) ко

E напряжение изоляции E 500 В.

входу питания ~220 В;

ЦИФРОВЫЕ ИНТЕРФЕЙСЫ

Характеристики встроенных интерфейсов приведены в табл.14.

Таблица 14

Интерфейс (параметр)

Значение

Примечание

RS485

В исп.3 всегда 2 интерфейса RS485 (slave и master)

- скорость обмена

до 234 кбод

В исп.2 всегда 1 интерфейс RS485 (slaver)

- протокол передачи

Modbus RTU

В исп.1 всегда 1 или 2 интерфейса RS485 (только slave или slave и master)

RS232

Modbus RTU

Только для исп.1 и 2

CAN 2.0

Только для исп.3. Для сбора и регистрации информации с модулей ввода-

- скорость обмена

до 1 Мбит/с

вывода Метран-970 и других регистраторов Метран-910-104К с CAN-

- максимальное число

интерфейсом

абонентов в сети

Ethernet

Только для исп.3

- скорость обмена

10/100 Мбит/с

- протокол передачи

Modbus TCP

Интерфейс SD

Поддержка карт SD. Только для исп.1 и 2

USB-host

Для подключения внешнего flash-накопителя. Только для исп.3

ПРИКЛАДНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программа конфигурирования регистратора с ПК.

E подробное описание команд протокола, реализованных в

Программа просмотра архива регистратора на ПК.

регистраторе;

Программа синхронизации архива E автоматическое

E OPCEсервер, обеспечивающий доступ к регистратору

обновление архива ПК новыми данными из регистратора

пользовательским программам верхнего уровня,

(рис.2).

поддерживающим интерфейс ОРС (большинство SCADAE

Позволяет отображать, анализировать, архивировать

систем).

данные, производить их печать и экспорт в форматы *.bmp, *.csv,

*.txt.

Программное обеспечение генерирует разнообразные

виды отчетов. Их форма гибко конфигурируется. Возможно

индивидуальное создание форм отчетов для заказчика.

При постоянном подключении регистратора к

компьютеру осуществляет автоматическую синхронизацию их

архивов в назначенное время.

МетранE910 может быть интегрирован в системы

АСУТП верхнего уровня по шине RS485 или Ethernet с

использованием открытого протокола Modbus. Разработчикам

систем предоставляются:

Рис.2.

МетранH910

539

СИГНАЛИЗАЦИЯ И РЕГУЛИРОВАНИЕ

Ручное управление аналоговыми и дискретными

z Типы сигнализации:

выходами регистратора позволяет задавать состояние

E В, ВВ E сигнализация превышения верхнего предела;

выхода вручную с клавиатуры регистратора. Предназначено

E Н, НН E сигнализация превышения нижнего предела;

для непосредственного управления исполнительными

E СB E сигнализация скорости возрастания сигнала;

устройствами, подключенными к регистратору.

E СС E сигнализация скорости спада сигнала;

Состояние входов и выходов, управляемых вручную,

- вД - сигнализация нахождения сигнала в диапазоне;

записывается в архив измерений регистратора наряду с

- внД - сигнализация нахождения сигнала вне диапазона;

остальными каналами.

E обрыв E сигнализация обрыва.

z До 4 уставок на канал. Например, можно использовать

уставки В и Н для предупреждения о выходе контролируемого

параметра за установленные пределы, а уставки ВВ и НН E для

срабатывания блокировок.

z Программируемые действия при срабатывании уставок:

E изменение состояния любого реле;

E запись в журнал событий;

E выдача сигнала тревоги E авария;

E запуск/останов сумматоров, таймеров.

НАСТРОЙКА И КОНФИГУРИРОВАНИЕ

z При включении/выключении питания ложные срабатывания

Настройку и конфигурирование регистратора можно

реле сигнализации отсутствуют

осуществить следующими способами:

E вручную с помощью кнопок регистратора (для исп.3

z Сигнал тревоги требует квитирования, т.е. подтверждения

виртуальная клавиатура);

оператором получения этого сигнала нажатием соответствующей

E удаленно с ПК, в реальном времени с помощью интерфейсов

клавиши регистратора.

и ПО регистратора;

Позиционное регулирование технологического

E загрузить конфигурацию с FlashEкарты (SD/MMC) или

параметра может быть осуществлено при использовании

USBEFlash.

выходных реле для управления исполнительными механизмами.

Все настройки сгруппированы по функциональному

Соответствующие уставки должны быть при этом настроены на

назначению в отдельные группы, визуально отображаемые в

необходимое значение гистерезиса срабатывания. Оставшиеся

закладках.

из четырех допускаемых (на один контролируемый параметр)

уставок можно поEпрежнему использовать для сигнализации.

z Все измеряемые технологические параметры могут

регулироваться параллельно и независимо друг от друга.

Для исполнения 3 ввод текста осуществляется в

z Комбинируя дискретные выходы, можно управлять

режиме "виртуальной клавиатуры". В данном режиме на экран

исполнительными механизмами в зависимости сразу от

выводится текстовое поле, содержащее редактируемую строку

нескольких измеряемых параметров, собрав релейную логику

и обозначение функциональных клавиш.

прямо на регистраторе (что облегчается наличием и НЗ, и НО

Так же, для облегчения работы с регистратором,

контактов реле).

прибор имеет список переменных функций с их текстовым

z Наличие математических каналов позволяет контролировать

описанием.

и поддерживать в заданных пределах непосредственно не

измеряемые, а вычисляемые величины, например расход

газа, приведенный к нормальным условиям, соотношение

компонентов топливной смеси, уровень жидкости в емкости

сложной формы и т.п.

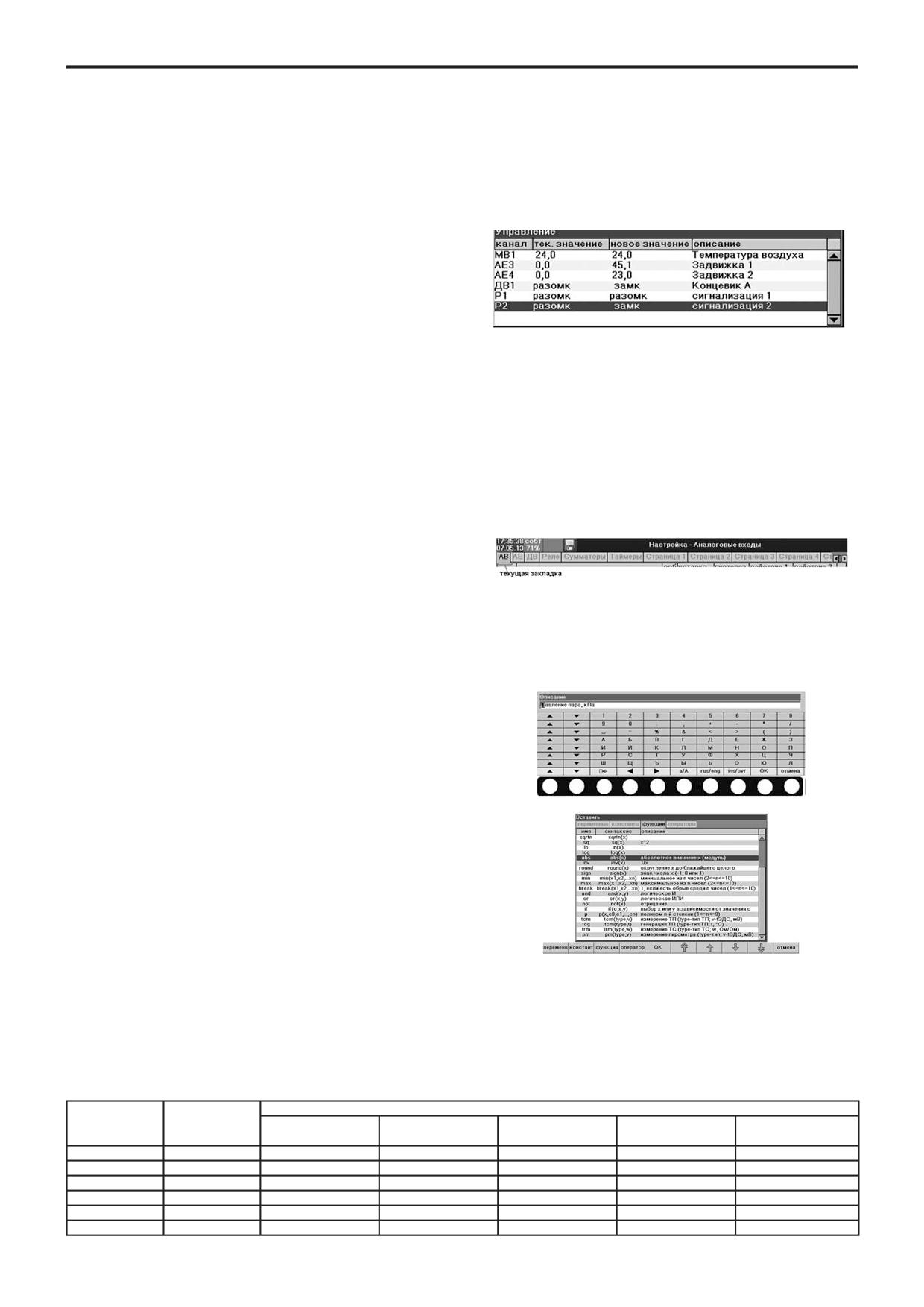

РУЧНОЕ УПРАВЛЕНИЕ ВХОДАМИ

И ВЫХОДАМИ РЕГИСТРАТОРА

Регистраторы Метран-910-104К имеют возможность

ручного управления входами и выходами и возможность

имитации входов.

Ручное управление аналоговыми и дискретными

входами регистратора позволяет задавать состояние входа

вручную с клавиатуры регистратора. Функция позволяет

регистрировать параметры технологического процесса,

измерение которых средствами регистратора нецелесообразно

или невозможно. Например, это может использоваться для

регистрации положения задвижки (открыто/закрыто) если в

ней нет обратной связи. Так же эту функцию можно применить

для проверки работоспособности канала и срабатывания реле

при достижении сигнала значения уставки.

РЕГИСТРАЦИЯ И ХРАНЕНИЕ ДАННЫХ

Периодичность регистрации для аналоговых входов назначается индивидуально от 0,2 до 120 с; для дискретных входов и

выходов E 0,2 или 1 с. Глубина архива зависит от количества задействованных каналов регистратора и от периода записи. Оценочная

глубина архива в сутках для некоторых значений периода записи приведена в табл.15.

Примерная глубина архива в сутках (исполнение регистратора 1, 2)

Таблица 15

Период записи

Исполнение (количество записываемых аналоговых входов)

ДВ и Р, с

АВ, с

Метран-910-4-8

Метран-910-8-8

Метран-910-8-16

Метран-910-12-8

Метран-910-12-16

(4)

(8)

(12)

0,2

12,5

7,5

6,5

5,2

0,2

8,5

115

540

МетранH910

Примерная глубина архива в сутках (исполнение регистратора 3)

Таблица 16

Период записи, с

Количество регистрируемых каналов

ДВ и Р

АВ/МВ/АЕ

АВ+МВ+АЕ

ДВ+Р

0,1

17,1

11,8

9,0

7,3

0,1

0,5

129

110

0,1

141

129

110

0,1

152

149

143

133

125

117

110

0,1

141

19,0

12,7

9,6

7,6

0,5

515

309

172

773

515

309

172

119

1288

1104

859

595

455

368

309

Сохранение измеренных значений осуществляется

измерений регистратора, который доступен для просмотра

во внутреннюю энергонезависимую память регистратора.

в любой момент времени. По мере работы регистратора

По аналогии с бумажными регистраторами измерения

архив измерений заполняется лентами. В случае если архив

объединены в так называемую ленту E промежуток времени, в

измерений полностью заполнен, будет автоматически удалена

течение которого непрерывно велась запись сигналов. Лента

самая старая лента.

имеет время начала и конца записи сигналов. Минимальной

Перенос архива на ПК осуществляется через RS

единицей, над которой производятся любые операции в

интерфейс либо через SDEкарту для исполнений 1, 2 или через

регистраторе, является не отдельное измерение, а лента.

USBEFlash для исполнения 3.

Упорядоченная по времени совокупность лент образует архив

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ НА ЭКРАНЕ

Представление данных осуществляется на TFTEдисплее

на стрелочном циферблате. Масштаб отображения сигнала

с диагональю 5,6" (разрешение 320х240) или 10,4" (разрешение

задается в настройках индивидуально для каждого канала.

800х600) c широким углом обзора. Каналы произвольно

Дополнительно отображаются текущие значения сигналов в

группируются по 4 или 8 страницам. Возможно оперативное

цифровом виде.

переключение страниц.

6. Цифровое табло (рис.8).

Режимы записи/измерений и просмотра архива:

Данные аналоговых входов/выходов отображаются на

цифровом табло, которое можно настроить на отображение до

1. Тренды (рис.3).

32-х цифровых значений, организованных в таблицу размером

Данные отображаются на одной сетке графика: по

до 4-х столбцов по горизонтали и до 8-ми строк по вертикали.

оси абсцисс E время, по оси ординат E значение сигнала.

При срабатывании уставок поле выделяется желтым либо

Предусмотрена вертикальная и горизонтальная ориентация

красным цветом (для исполнения 3).

трендов. Масштаб временной оси задается при настройке.

7. НОВИНКА! Отображение мнемосхем (рис. 9).

2. Значения (рис.4).

Новая функция отображения позволяет видеть технологические

Отображаются: текущее значение сигнала для

показатели на экране регистратора поверх схемы техпроцесса.

каждого канала, имя канала, единица измерения, тип и период

Регистраторы традиционно могли показывать на своих экранах

выборки. В случае, если значение входного сигнала превышает

только цифры, тренды, шкалы - теперь внешний вид ничем не

допускаемое, вместо цифрового значения выводится

ограничивается. Техпроцессы выглядят как в больших системах

сообщение "Перегрузка". При обнаружении обрыва в цепи

автоматизации с выносными терминалами управления. Для

измерения сигнала (только для сигналов термоэлектрических

создания изображения мнемосхемы могут использоваться

преобразователей и термопреобразователей сопротивления)

любые графические редакторы (Photoshop или бесплатный

выводится сообщение "обрыв".

Gimp), а так же можно сфотографировать установку на

3. Шкалы (bargraph) (рис.5).

фотоаппарат! Есть возможность заказать дизайн схемы.

Данные отображаются на индивидуальной шкале

Размещение динамических элементов - числовых значений,

для каждого канала (только данные аналоговых входов).

шкал, трендов и т.д. и редактирование мнемосхем производится

Дополнительно отображаются текущие значения сигналов в

во встроенном редакторе мнемосхем (только для исп.3).

цифровом виде. На каждой шкале отображаются относительные

8. Журнал событий (рис.10).

уровни уставок в виде треугольных меток определенного цвета.

В журнале событий хронологически отображаются

4. Тренды + шкалы (рис.6).

факты срабатывания всех уставок с указанием:

Данный режим отображения является комбинацией

E времени срабатывания,

режима "Тренд" и "Шкала" на одном экране.

E величины превышения уставки

5. Циферблат (рис.7).

E времени подтверждения оператором сообщения о событии.

Данные аналоговых входов/выходов отображаются

Рис.3.

Рис.4.

Рис.5.

Рис.6.

Рис.7.

Рис.8.

Рис.9.

Рис.10.

МетранH910

541

ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ

МАССА

Для исполнения 3 схема гальванической развязки

Масса регистратора:

входных/выходных каналов и цепей питания (указаны

E не более 2,5 кг (исполнения 1, 2);

действующие значения напряжения).

E не более 4,5 кг (исполнение 3).

НАДЕЖНОСТЬ

Наработка на отказ E не менее 40 000 ч.

Средний срок службы E не менее 10 лет.

ПОВЕРКА

Поверку МетранE910 производить в соответствии с

разделом "Методика поверки" руководства по эксплуатации

3064.000РЭ, 3086.740РЭ.

Периодичность:

1 раз в 3 года.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации E 18 месяцев со дня

ввода в эксплуатацию, но не более 24 месяцев с момента

изготовления.

КОМПЛЕКТ ПОСТАВКИ

1. Регистратор Метран-910

1 шт.

2. Паспорт (ПС)

1 экз.

3. Руководство по эксплуатации (РЭ)

1 экз

4. Разъемы (ответные части) для подключения

внешних цепей к регистратору

1 комплект

5. Датчик для определения температуры

"холодного спая" ТП

1 шт.

6. Адаптер для подключения термопар АТП

или АТПИ

по отдельному заказу ¹⁾

7. Шаблон для разметки (выреза) щита

1 шт.

8. Сервисное программное обеспечение

для ПК (диск)

1 шт.

Рис.11.

9. Кабель для подключения регистратора

Для исполнения 1 и 2 электрическая изоляция при

к ПК по Ethernet (только для исполнения 3)

1 шт.

температуре окружающего воздуха 23±5°С и относительной

10. USB-flash карта (только для исполнения 3) 1 шт.

влажности 80% выдерживает в течение 1 мин. воздействие

11. SD флэш-карта и Card Reader

переменного тока напряжением 1500 В (среднеквадратическое

(только для исполнений 1 и 2)

по отдельному заказу

значение) частотой от 45 до 65 Гц:

¹⁾ Количество определяется в коде заказа на прибор.

- между клеммами питания и выводом заземления прибора;

- между закороченными контактами выходных реле и выводом

заземления;

500 В:

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

- между закороченными клеммами любого аналогового входа

Исполнение 1, 2

и выводом заземления прибора;

- между закороченными клеммами двух любых измерительных

МетранH910 - 4 - 8 - Р - БП - КП - ETH - nАTП - 360 - ГП

каналов;

- между закороченными клеммами любого дискретного входа

и выводом заземления прибора.

Электрическое сопротивление изоляции регистратора

1. Тип регистратора.

между входными, выходными цепями и цепью питания при

2. Количество аналоговых входов (каналов):

температуре окружающей среды 23±5°С и относительной

0 E аналоговые и цифровые входы отсутствуют. Вместо

влажности 80% не менее 20 МОм. Испытательное напряжение

них имеется дополнительный цифровой интерфейс

500 В постоянного тока.

RS485 для сбора измерительной информации с внешних

устройств, поддерживающих протокол Modbus RTU.

ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

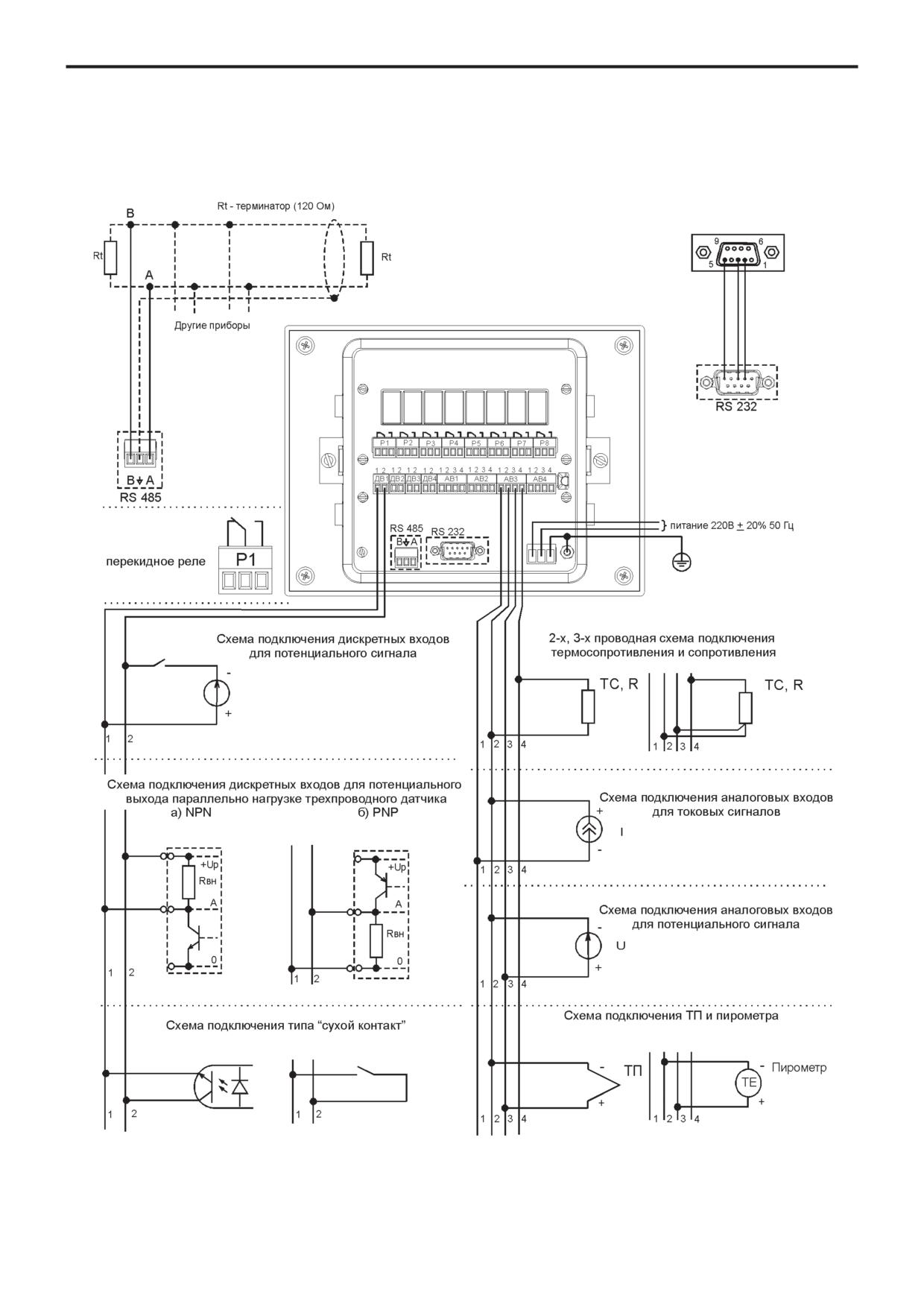

См.пример подключения на рис.17;

Регистраторы соответствуют требованиям ЭМС по

4 E 4 (исполнение 1); 8, 12 E 8 или 12 (исполнение 2).

ГОСТ Р 51522-99 для оборудования класса А, критерий качества

3. 8, 16 E количество дискретных выходов (табл.1).

функционирования В.

4. Р E функция вычисления расхода по ГОСТ 8.586E2005 ¹⁾.

5. БП E наличие встроенного источника питания 24В/120 мА

ЭНЕРГОПОТРЕБЛЕНИЕ

для токовых датчиков. Только для исп. МетранE910E4E8 ¹⁾.

Напряжение питания 220 В ± 20%, 49…51 Гц

6. КП - SD флеш-карта и Сard Reader ¹⁾.

(исполнение 1, 2), 47…63 Гц (исполнение 3).

7. ETH - конвертер интерфейса Ethernet в RS232/RS485¹⁾.

Потребляемая мощность и ток:

8. nАТП (nАТПИ) - внешние адаптеры для подключения

- не более 18 ВА, не более 80 мА (исполнение 1, 2);

термопар ¹⁾.

- не более 30 ВА, не более 140 мА (исполнение 3).

9. 360 - Дополнительная наработка в течение 360 ч ¹⁾.

10. ГП E Госповерка.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

¹⁾ При необходимости.

Регистратор по устойчивости к климатическим

воздействиям соответствует исполнению УХЛ категории 3

по ГОСТ 15150, группы исполнения С3 по ГОСТ 12997, но для

работы при температуре от 0 до 50°С.

Степень защиты от пыли и влаги по ГОСТ 14254:

IP54 E для передней панели;

IP20 E для клеммных колодок задней панели.

542

МетранH910

Исполнение 3

HХХХHХХХHХХХHХХХHХХХHХХХHХХХHХХХH

HХХХ

Регистратор видеографический Метран-910

Опции

Тип экрана/органы управления

104К

TFT 10.4" - 800x600 точек/сенсорная клавиатура

Слоты Ввода/Вывода №1-5

Слот не используется

4АВ

4 универсальных аналоговых входа (U, I, R, ТП, ТС)

4АП

4 аналоговых входа (U, I) с изолированным питанием

датчиков на каждый вход 4 x (24 В/25 мА)

4АЕ

4 аналоговых выхода 0…24 мА

8ДВ

8 дискретных входов

8ЧВ

8 частотно-импульсных входов

8 релейных выходов (перекидной контакт)

16P

16 релейных выходов (перекидной контакт)

8РП

8 релейных выходов (поляризованное реле)

16РП

16 релейных выходов (поляризованное реле)

8РС

8 релейных выходов (сигнальное реле)

16РС

16 релейных выходов (сигнальное реле)

8РТ

8 твердотельных реле

16РТ

16 твердотельных реле

4ИП

Источник питания датчиков 24 В/100 мАх4

гальванически изолированных канала

4Р

4 релейных выхода (перекидной контакт)

Слот Ввода/Вывода №6

Слот не используется

4Р

4 релейных выхода (перекидной контакт)

8Р

8 релейных выходов (перекидной контакт)

16Р

16 релейных выходов (перекидной контакт)

8РП

8 релейных выходов (поляризованное реле)

16РП

16 релейных выходов (поляризованное реле)

8РС

8 релейных выходов (сигнальное реле)

16РС

16 релейных выходов (сигнальное реле)

8С

8 симисторных выходов

16С

16 симисторных выходов

Опции интерфейсов

ИНТ

Ethernet, 2хRS485, 1хCAN

Аксессуары

nАТП

Внешние адаптеры для поключения термопар

n-количество (если не требуется, не указывать)

nАТПИ

Внешние адаптеры для поключения термопар со

встроенным датчиком компенсации температуры

холодного спая

Дополнительные опции

Функция вычисления расхода по ГОСТ 8.586/2005

360

Дополнительная наработка в течение 360 ч

ГП

Госповерка

* Максимальное количество плат данного типа в приборе.

** Платы 8Р, 16Р, 8РП, 16РП, 8РС и 16 РС занимают 2 слота ввода/вывода при установке. Одновременное количество слотов

АП и АЕ в приборе E не более 4.

Пример заказа прибора:

Регистратор видеографический МетранH910 H 104К H 4АВ H 4АВ H 8ДВ H 4АЕ H 16Р H ИНТ H 2АТП H Р H ГП

Метран. Каталог средств измерений (2024 год) - часть 15
