LADA Granta FL, Granta FL Cross. Каталог запчастей (2019 год) - часть 9
7
00001-0005170-70
8450001003
Шайба 12 пружинная
Болт крепления рычага задней
7
21080-2914040-00
8450001219
подвески
8
00001-0005170-70
8450001003
Шайба 12 пружинная
9
00001-0005168-70
8450001002
Шайба 10 пружинная
10
00001-0061015-11
8450001051
Гайка м12х1,25
11
00001-0021647-11
8450001204
Гайка м10х1,25
12
00001-0013069-21
8450006035
Болт м 10х1,25х30 табл.10312
13
00001-0026297-01
8450001230
Шайба 10 табл.20172
Кронштейн крепления рычага
14
21100-2914046-10
8450004167
задней подвески правый в сборе
Кронштейн крепления рычага
15
21100-2914047-10
8450004168
задней подвески левый в сборе
стр. 224

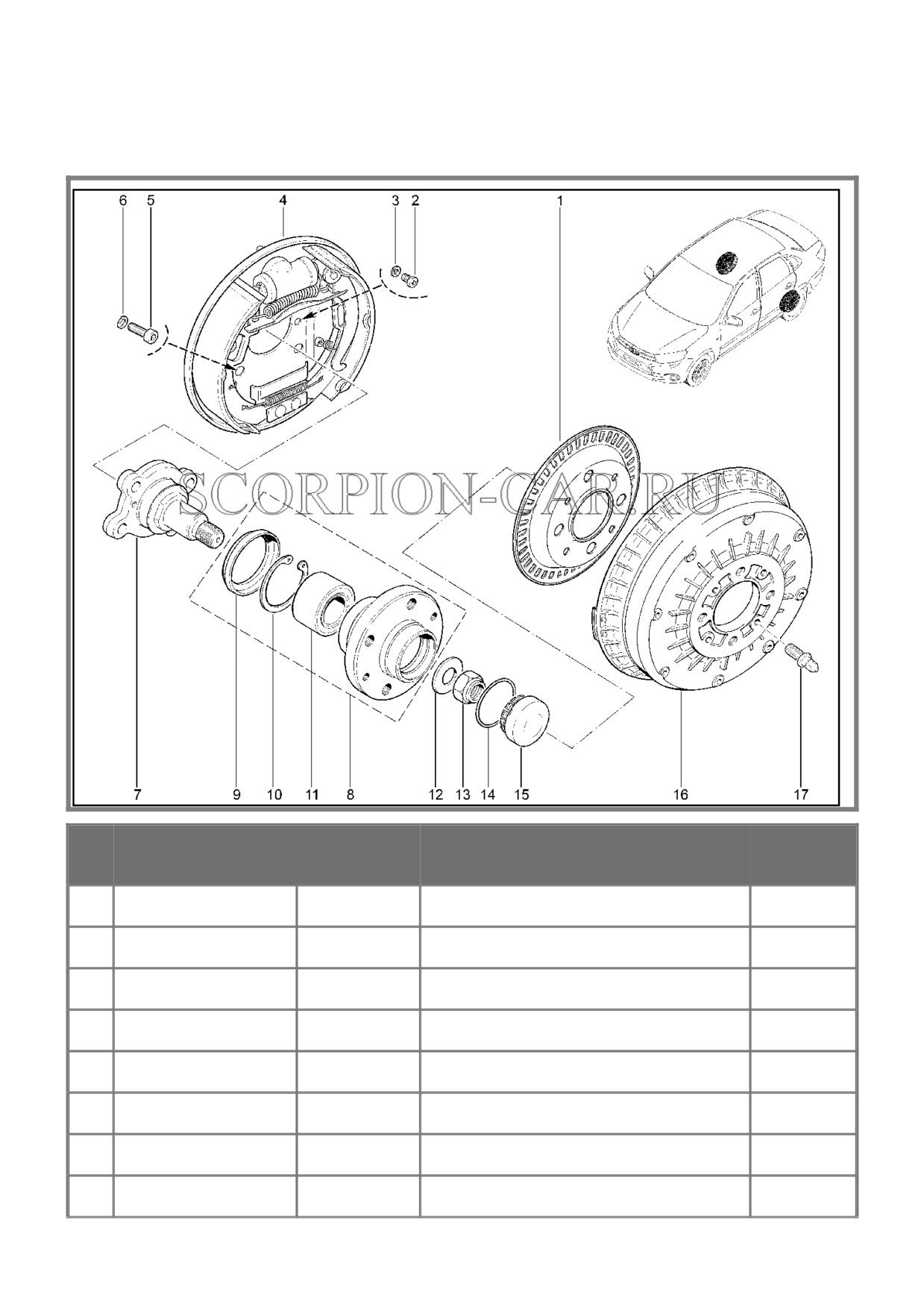

334010. СТУПИЦА И БАРАБАН ЗАДНЕГО
ТОРМОЗА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-3538400-00
8450051191
Ротор заднего колеса
2
00001-0032759-01
8450001770
Винт м6х10
3
00001-0005164-70
9450001046
Шайба 6 пружинная
4
21920-3502010-10
8450060921
Тормоз задний правый в сборе
4
21920-3502011-10
8450060923
Тормоз задний левый в сборе
5
11180-3502112-00
8450051145
Болт
6
00001-0005168-70
8450001002
Шайба 10 пружинная
7
21920-3104063-00
8450101346
Ось ступицы заднего колеса
стр. 225
8
21100-3104014-00
8450101390
Ступица заднего колеса в сборе
9
21080-3104016-00
8450072983
Кольцо грязезащитное
10
21080-3104032-00
8450054099
Кольцо стопорное
Подшипник ступицы заднего колеса
11
21080-3104020-00
8450054096
в сборе
Подшипник ступицы заднего колеса
11
21080-3104020-01
8450102967
в сборе
Подшипник ступицы заднего колеса
11
21080-3104020-02
8450054097
в сборе
Подшипник ступицы заднего колеса
11
21080-3104020-04
8450054098
в сборе
12
21080-3104079-00
8450072984
Шайба подшипника
13
00001-0040442-71
8450001205
Гайка м20х1,5 с пояском
Кольцо уплотнительное колпака
14
21080-3103068-00
8450001228
ступицы колеса
15
21100-3103065-00
8450001227
Колпак ступицы колеса
16
21080-3502070-00
8450101699
Барабан тормозной
17
21120-3101082-00
8450056427
Штифт направляющий
стр. 226

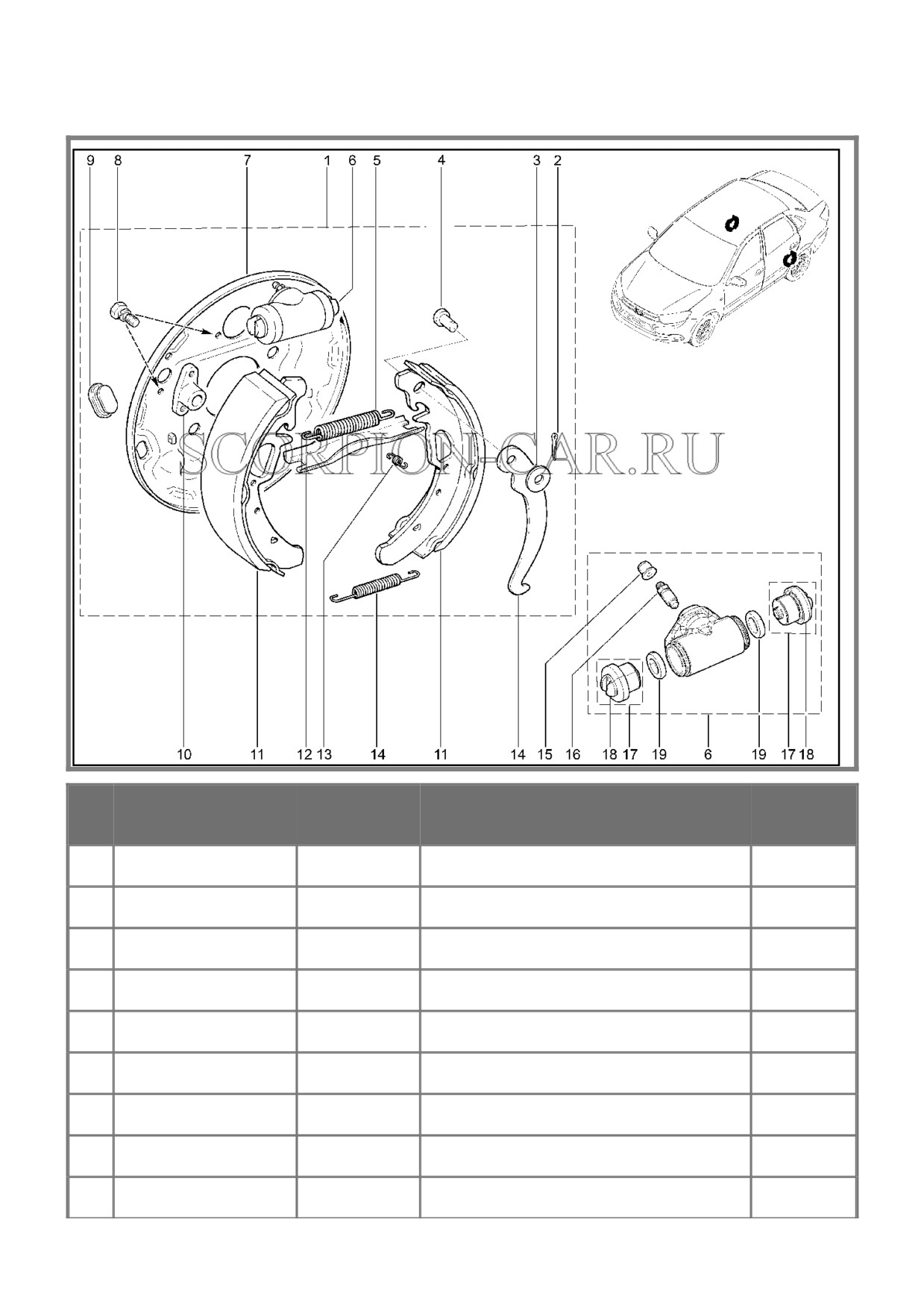

335010. КОМПЛЕКТЫ ЗАДНИХ ТОРМОЗОВ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21920-3502010-10
8450060921
Тормоз задний правый в сборе
1
21920-3502011-10
8450060923
Тормоз задний левый в сборе
2
00001-0007343-01
8450050051
Шплинт 2х20
3
00001-0026386-01
8450001005
Шайба плоская 10х18 табл. 10172
4
21010-3507038-00
8450052633
Ось рычага
5
21080-3502035-00
8450054178
Пружина стяжная верхняя
6
21050-3502040-00
8450053262
Цилиндр колесный
7
11180-3502012-11
8450051143
Щит тормоза правый
7
11180-3502013-11
8450051144
Щит тормоза левый
стр. 227
Болт м6х12 с пружинной шайбой в
8
00001-0038241-21
8450102973
сборе
9
21080-3502019-01
8450102968
Заглушка щита
Кронштейн датчика скорости
10
11180-3538416-01
8450051198
заднего колеса
Кронштейн датчика скорости
10
11180-3538416-02
8450075702
заднего колеса
Колодка и фрикционная накладка
11
21920-3502090-10
8450060925
заднего тормоза в сборе
12
21080-3507036-00
8450074537
Планка разжимная правая
12
21080-3507037-00
8450074538
Планка разжимная левая
Пружина направляющая колодок
13
21080-3502033-00
8450054177
заднего тормоза
14
21080-3502038-00
8450054179
Пружина стяжная нижняя
15
21010-1602592-00
8450052337
Колпачек штуцера
16
21010-1602591-01
8450074482
Штуцер прокачки
17
21050-3502050-01
8450102969
Поршень колесного цилиндра
18
21010-3502058-01
8450052599
Колпак защитный
19
21010-3502051-01
8450052598
Кольцо уплотнительное
стр. 228

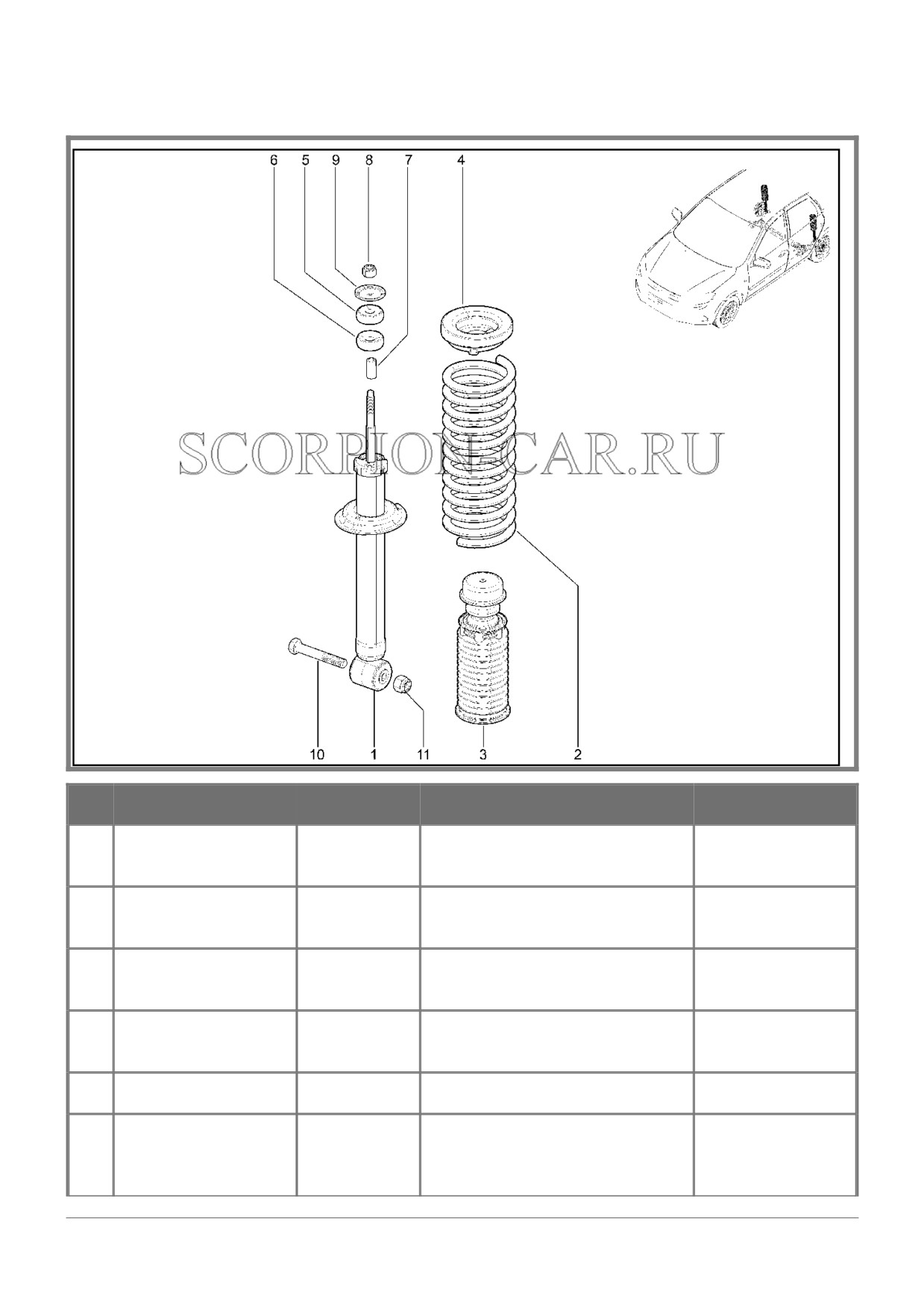

340110. АМОРТИЗАТОР ЗАДНЕЙ ПОДВЕСКИ
№ Каталожный номер Доп. номер
Наименование
Номер замены
Амортизатор задней
1
21900-2915004-51
8450004041
21900291540251
подвески в сборе
Амортизатор задней
1
21900-2915402-51
8450109209
21900291500451
подвески в сборе
Амортизатор задней
1
21928-2915004-00
8450002842
21928291540200
подвески в сборе
Амортизатор задней
1
21928-2915402-00
8450109210
21928291500400
подвески в сборе
2
21100-2912712-00
8450004039
Пружина задней подвески
Буфер хода сжатия с
3
21920-2912810-00
8450001913
защитным кожухом и
ограничителем в сборе
стр. 229
Прокладка изолирующая
4
21100-2912652-00
8450001216
пружины задней подвески
(drive active)
Подушка крепления верхнего
5
21100-2915450-00
8450001223
конца амортизатора задней
подв (drive active)
Подушка крепления верхнего
конца амортизатора
6
21010-2905450-00
8450001952
передней подвески (drive
active)
Втулка верхнего крепления
7
21700-2915542-00
8450001918
амортизатора задней
подвески (drive active)
8
00001-0025745-11
8450001229
Гайка м10х1,25 табл.10125
Шайба подушки крепления
9
21010-2905455-01
8450001213
верхнего конца амортизатора
передней подвески
10
00001-0061429-21
8450001231
Болт м12х1,25х80 табл.10372
11
00001-0061050-11
8450001212
Гайка м12х1,25 табл.10125
стр. 230

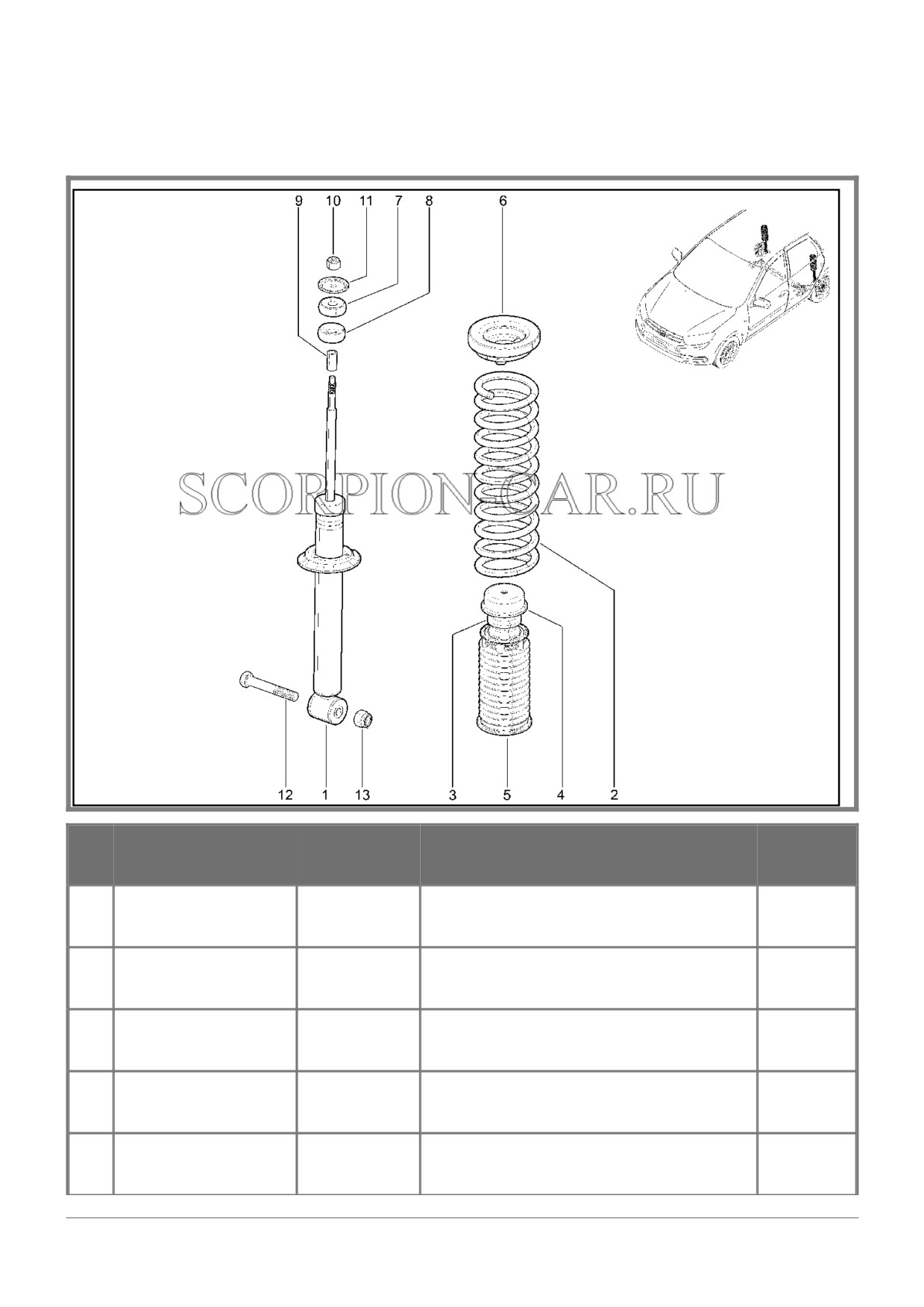

340210. АМОРТИЗАТОР ЗАДНЕЙ ПОДВЕСКИ
(Drive Active)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Амортизатор задней подвески в
1
8450104718
сборе (drive active)
Пружина задней подвески (drive
2
8450104389
active)
Буфер хода сжатия задней подвески
3
21100-2912622-02
8450055201
(drive active)
Крышка кожуха амортизатора задней
4
21080-2915608-00
8450001225
подвески (drive active)
Кожух амортизатора задней
5
21080-2915681-01
8450001226
подвески (drive active)
стр. 231
Прокладка изолирующая пружины
6
21100-2912652-00
8450001216
задней подвески (drive active)
Подушка крепления верхнего конца
7
21100-2915450-00
8450001223
амортизатора задней подв (drive
active)
Подушка крепления верхнего конца
8
21010-2905450-00
8450001952
амортизатора передней подвески
(drive active)
Втулка верхнего крепления
9
21700-2915542-00
8450001918
амортизатора задней подвески (drive
active)
10
00001-0025745-11
8450001229
Гайка м10х1,25 табл.10125
Шайба подушки крепления верхнего
11
21010-2905455-01
8450001213
конца амортизатора передней
подвески
12
00001-0061429-21
8450001231
Болт м12х1,25х80 табл.10372
13
00001-0061050-11
8450001212
Гайка м12х1,25 табл.10125
стр. 232

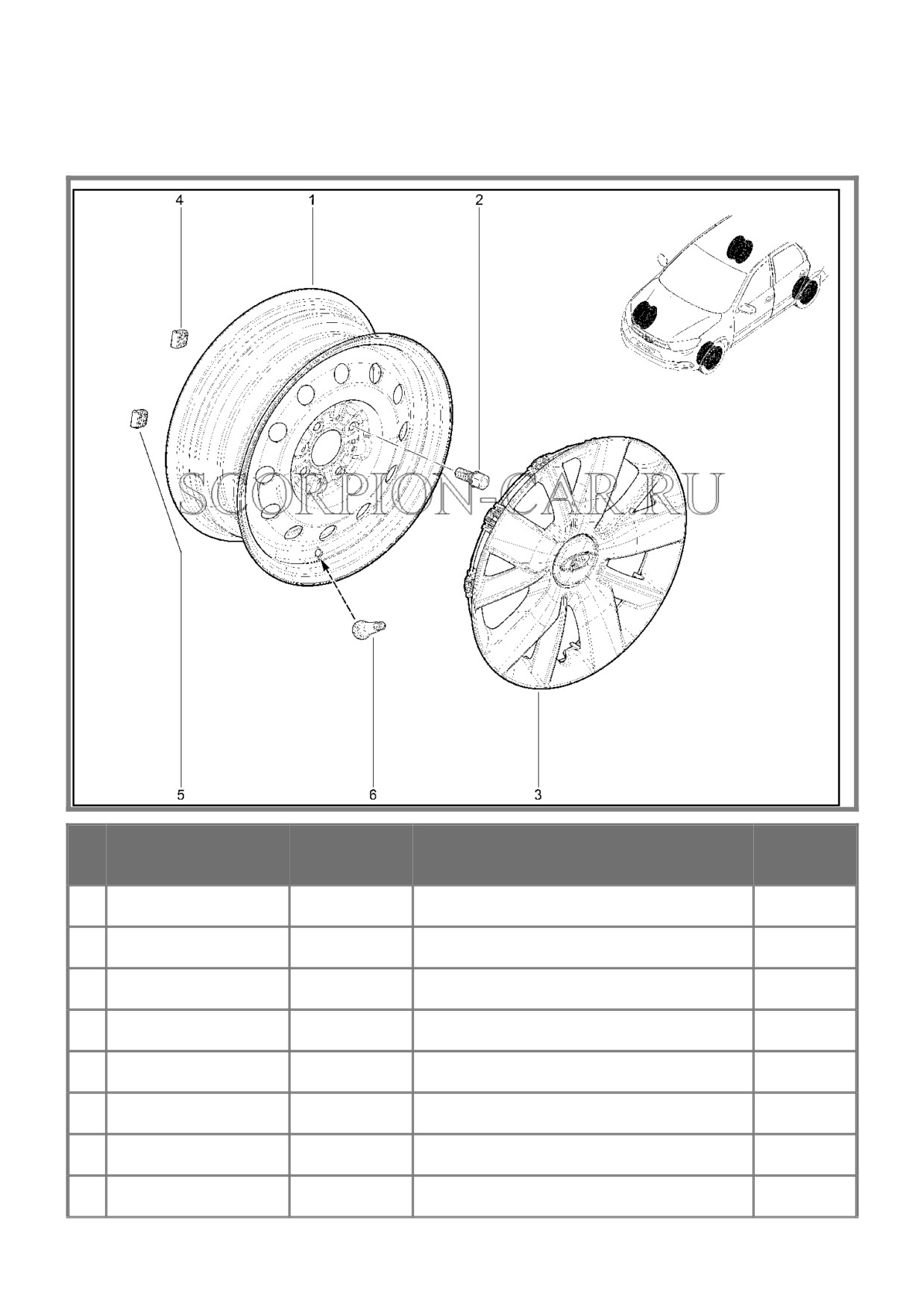

350114. КОЛЕСО ШТАМПОСВАРНОЕ RTOL 14,
КОЛПАК
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21700-3101015-02
8450073817
Колесо сб
2
21080-3101040-10
8450001938
Болт крепления колеса
3
8450100999
Колпак колеса
4
11180-3101301-01
8450051095
Груз koлeca балаhсироbочhый сб
4
11180-3101302-01
8450051097
Груз koлeca балаhсироbочhый сб
4
11180-3101303-01
8450051099
Груз koлeca балаhсироbочhый сб
4
11180-3101304-01
8450051101
Груз koлeca балаhсироbочhый сб
4
11180-3101306-01
8450051103
Груз koлeca балаhсироbочhый сб
стр. 233
4
11180-3101307-01
8450051105
Груз koлeca балаhсироbочhый сб
4
11180-3101308-01
8450051107
Груз koлeca балаhсироbочhый сб
4
11180-3101309-01
8450051109
Груз koлeca балаhсироbочhый сб
4
11180-3101310-01
8450051111
Груз koлeca балаhсироbочhый сб
4
11180-3101311-01
8450051113
Груз koлeca балаhсироbочhый сб
4
11180-3101312-01
8450051115
Груз koлeca балаhсироbочhый сб
4
11180-3101313-01
8450051117
Груз koлeca балаhсироbочhый сб
5
11180-3101301-01
8450051095
Груз koлeca балаhсироbочhый сб
5
11180-3101302-01
8450051097
Груз koлeca балаhсироbочhый сб
5
11180-3101303-01
8450051099
Груз koлeca балаhсироbочhый сб
5
11180-3101304-01
8450051101
Груз koлeca балаhсироbочhый сб
5
11180-3101306-01
8450051103
Груз koлeca балаhсироbочhый сб
5
11180-3101307-01
8450051105
Груз koлeca балаhсироbочhый сб
5
11180-3101308-01
8450051107
Груз koлeca балаhсироbочhый сб
5
11180-3101309-01
8450051109
Груз koлeca балаhсироbочhый сб
5
11180-3101310-01
8450051111
Груз koлeca балаhсироbочhый сб
5
11180-3101311-01
8450051113
Груз koлeca балаhсироbочhый сб
5
11180-3101312-01
8450051115
Груз koлeca балаhсироbочhый сб
5
11180-3101313-01
8450051117
Груз koлeca балаhсироbочhый сб
6
21080-3106030-01
8450054103
Вентиль
стр. 234

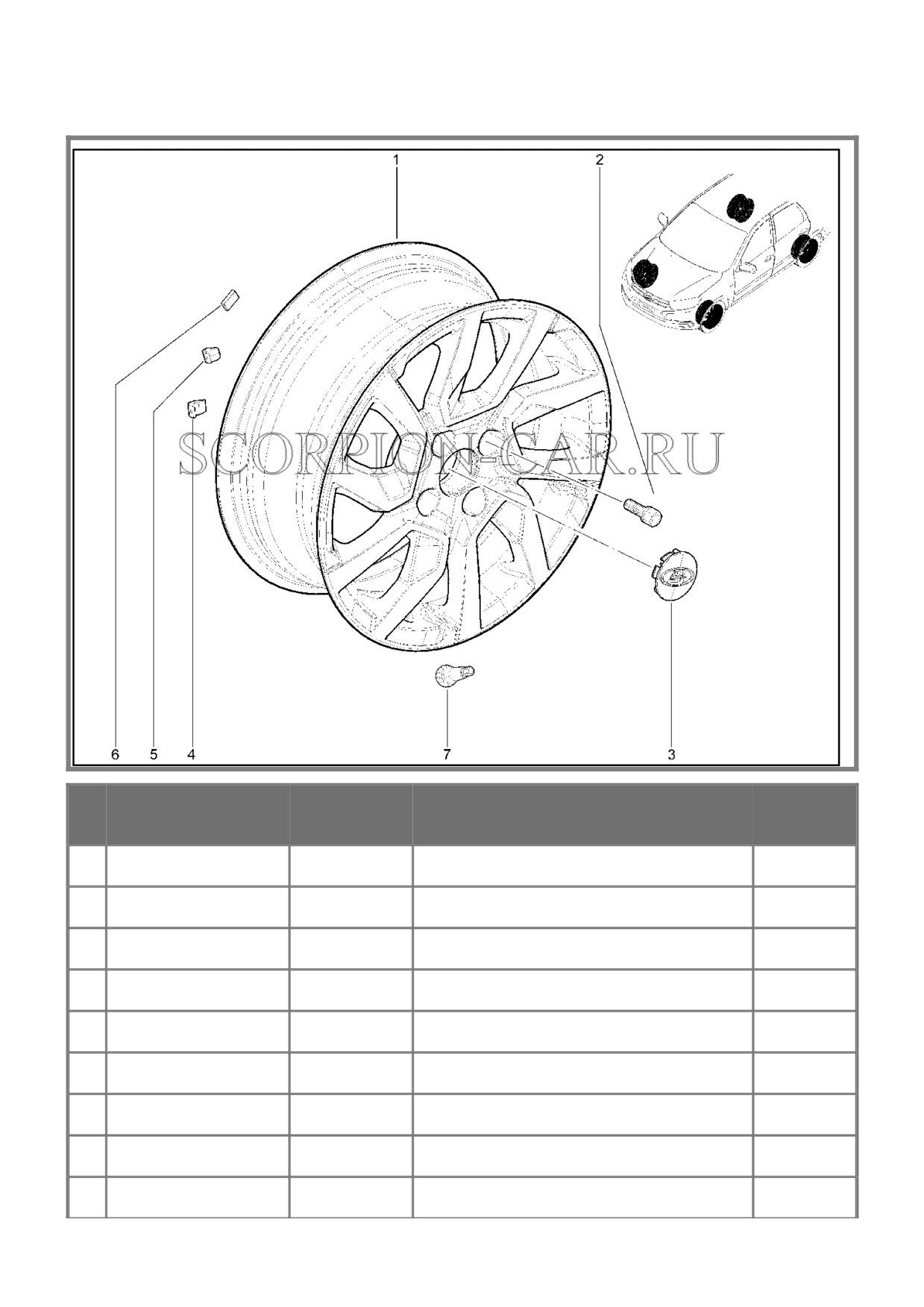

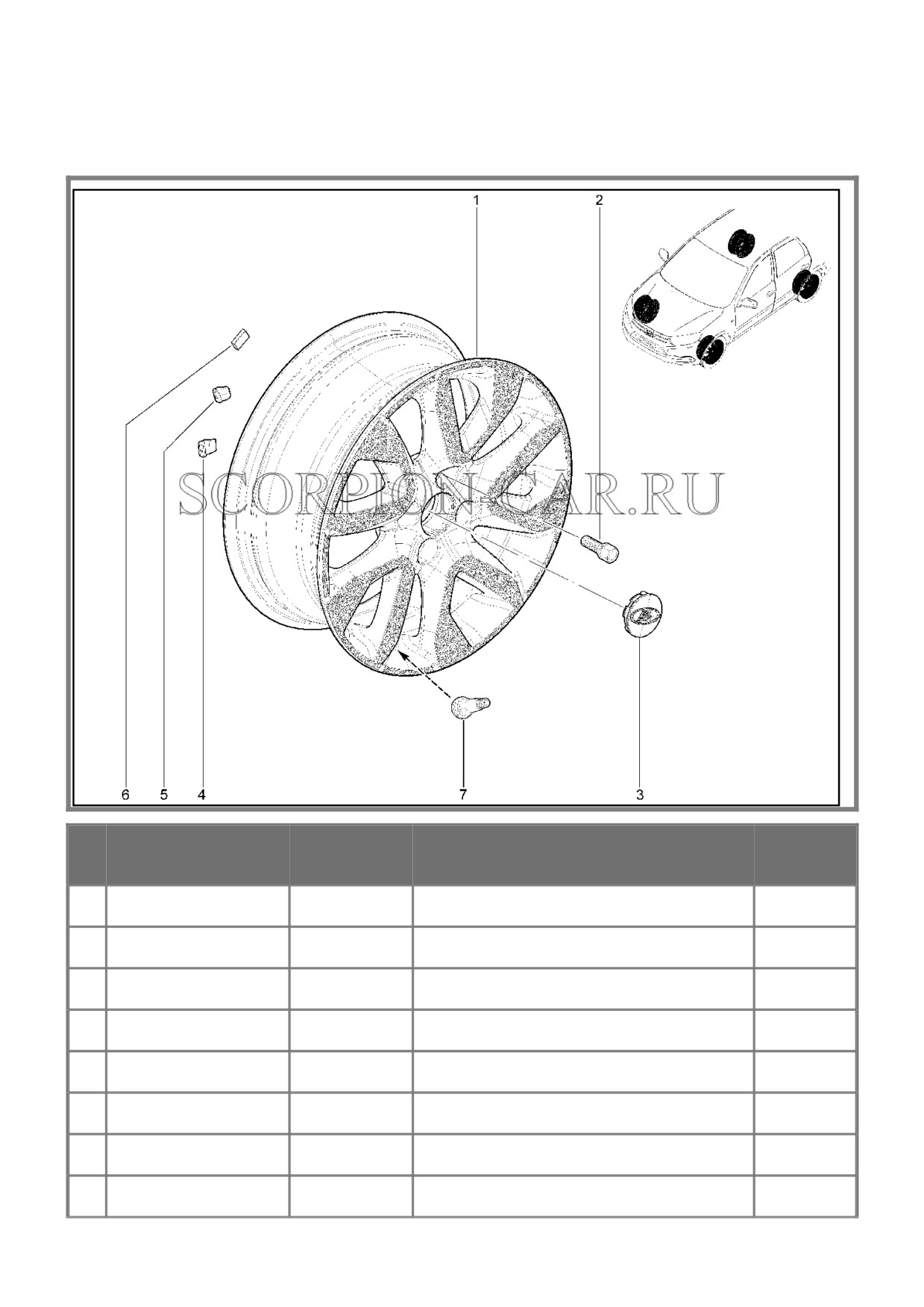

350115. КОЛЕСО ЛИТОЕ RALU 15, КОЛПАК
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
8450100997
Колесо литое 6jx15н2
2
21120-3101040-10
8450001238
Болт крепления колеса
3
8450100995
Колпак центральный колеса
4
11186-3101301-01
8450051822
Груз koлeca балаhсироbочhый сб
4
11186-3101302-01
8450051824
Груз koлeca балаhсироbочhый сб
4
11186-3101303-01
8450051825
Груз koлeca балаhсироbочhый сб
4
11186-3101304-01
8450051826
Груз koлeca балаhсироbочhый сб
4
11186-3101306-01
8450051828
Груз koлeca балаhсироbочhый сб
4
11186-3101307-01
8450051830
Груз koлeca балаhсироbочhый сб
стр. 235
4
11186-3101308-01
8450051831
Груз koлeca балаhсироbочhый сб
4
11186-3101309-01
8450051832
Груз koлeca балаhсироbочhый сб
4
11186-3101310-01
8450051833
Груз koлeca балаhсироbочhый сб
4
11186-3101311-01
8450051835
Груз koлeca балаhсироbочhый сб
4
11186-3101312-01
8450051836
Груз koлeca балаhсироbочhый сб
4
11186-3101313-01
8450051837
Груз koлeca балаhсироbочhый сб
5
11180-3101301-01
8450051095
Груз koлeca балаhсироbочhый сб
5
11180-3101302-01
8450051097
Груз koлeca балаhсироbочhый сб
5
11180-3101303-01
8450051099
Груз koлeca балаhсироbочhый сб
5
11180-3101304-01
8450051101
Груз koлeca балаhсироbочhый сб
5
11180-3101306-01
8450051103
Груз koлeca балаhсироbочhый сб
5
11180-3101307-01
8450051105
Груз koлeca балаhсироbочhый сб
5
11180-3101308-01
8450051107
Груз koлeca балаhсироbочhый сб
5
11180-3101309-01
8450051109
Груз koлeca балаhсироbочhый сб
5
11180-3101310-01
8450051111
Груз koлeca балаhсироbочhый сб
5
11180-3101312-01
8450051115
Груз koлeca балаhсироbочhый сб
5
11180-3101313-01
8450051117
Груз koлeca балаhсироbочhый сб
Груз колеса балансировочный на
6
8450008768
клеевой основе
7
21080-3106030-01
8450054103
Вентиль
стр. 236

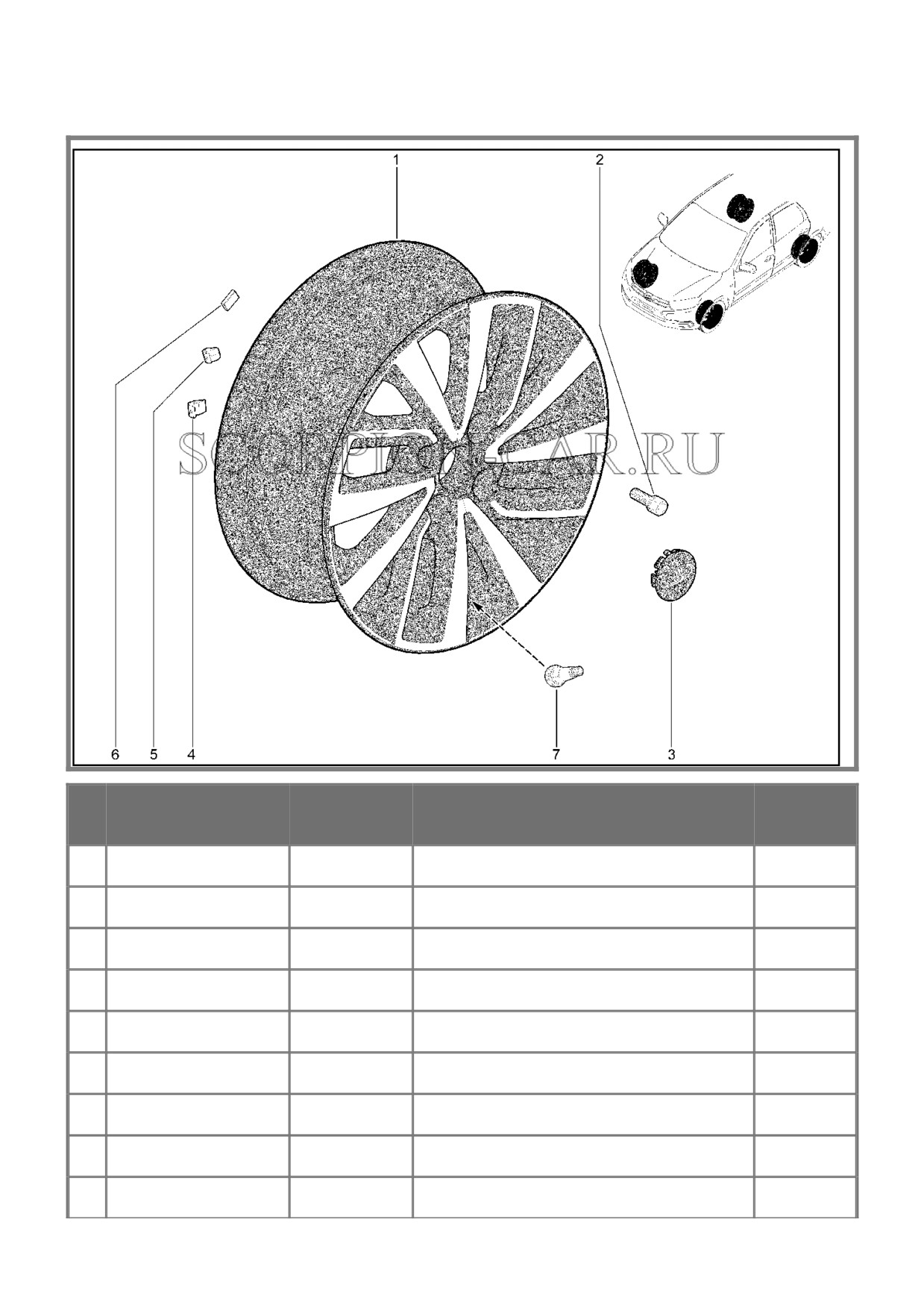

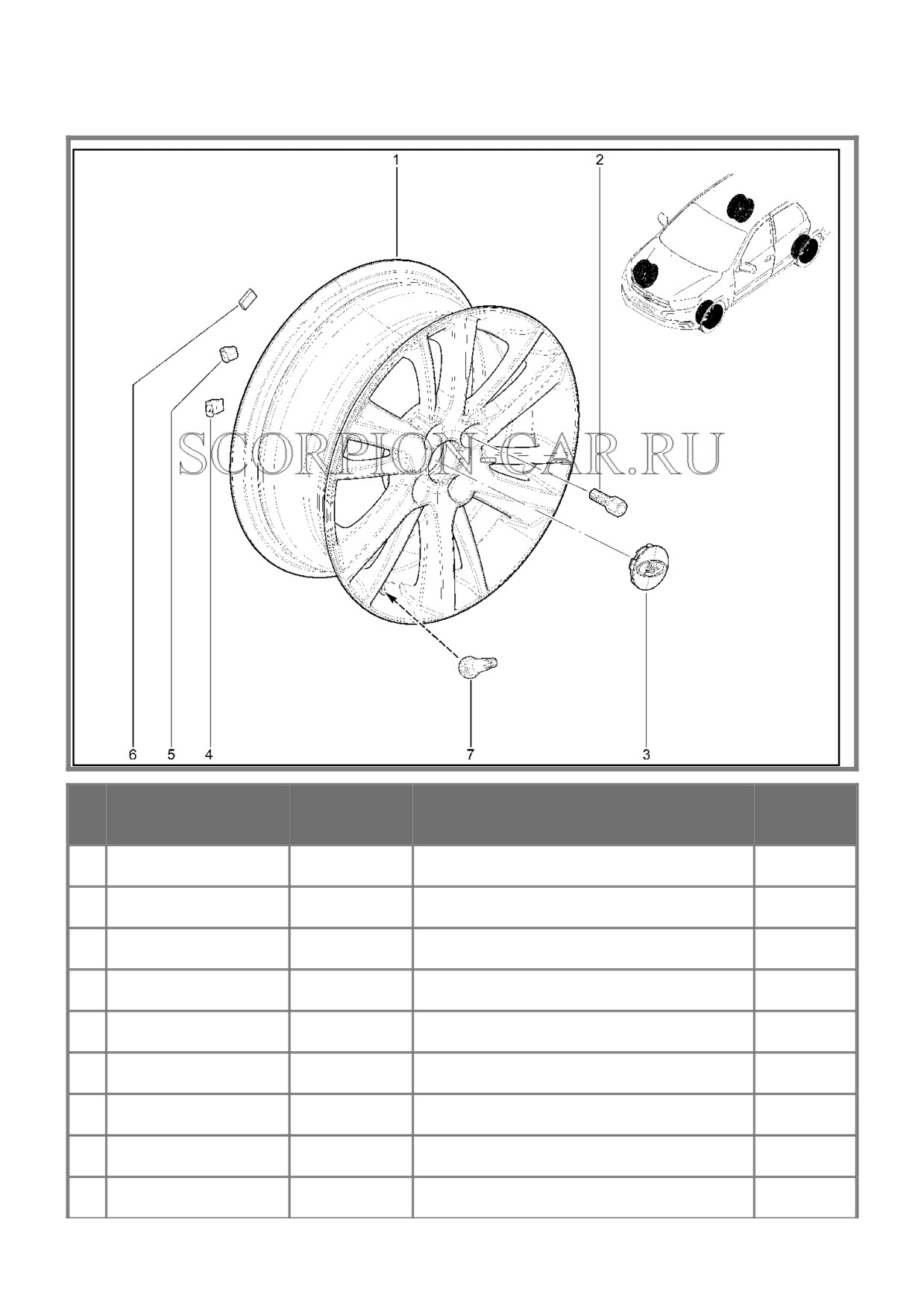

350116. КОЛЕСО ЛИТОЕ JALU 15, КОЛПАК
(Cross)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
8450100998
Колесо литое 6jx15н2
2
21120-3101040-10
8450001238
Болт крепления колеса
3
8450100996
Колпак колеса (cross)
4
11186-3101301-01
8450051822
Груз koлeca балаhсироbочhый сб
4
11186-3101302-01
8450051824
Груз koлeca балаhсироbочhый сб
4
11186-3101303-01
8450051825
Груз koлeca балаhсироbочhый сб
4
11186-3101304-01
8450051826
Груз koлeca балаhсироbочhый сб
4
11186-3101306-01
8450051828
Груз koлeca балаhсироbочhый сб
стр. 237
4
11186-3101307-01
8450051830
Груз koлeca балаhсироbочhый сб
4
11186-3101308-01
8450051831
Груз koлeca балаhсироbочhый сб
4
11186-3101309-01
8450051832
Груз koлeca балаhсироbочhый сб
4
11186-3101310-01
8450051833
Груз koлeca балаhсироbочhый сб
4
11186-3101311-01
8450051835
Груз koлeca балаhсироbочhый сб
4
11186-3101312-01
8450051836
Груз koлeca балаhсироbочhый сб
4
11186-3101313-01
8450051837
Груз koлeca балаhсироbочhый сб
5
11180-3101301-01
8450051095
Груз koлeca балаhсироbочhый сб
5
11180-3101302-01
8450051097
Груз koлeca балаhсироbочhый сб
5
11180-3101303-01
8450051099
Груз koлeca балаhсироbочhый сб
5
11180-3101304-01
8450051101
Груз koлeca балаhсироbочhый сб
5
11180-3101306-01
8450051103
Груз koлeca балаhсироbочhый сб
5
11180-3101307-01
8450051105
Груз koлeca балаhсироbочhый сб
5
11180-3101308-01
8450051107
Груз koлeca балаhсироbочhый сб
5
11180-3101309-01
8450051109
Груз koлeca балаhсироbочhый сб
5
11180-3101310-01
8450051111
Груз koлeca балаhсироbочhый сб
5
11180-3101312-01
8450051115
Груз koлeca балаhсироbочhый сб
5
11180-3101313-01
8450051117
Груз koлeca балаhсироbочhый сб
Груз колеса балансировочный на
6
8450008768
клеевой основе
7
21080-3106030-01
8450054103
Вентиль
стр. 238
350117. КОЛЕСО ЛИТОЕ RALU 15, КОЛПАК
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
8450106891
Колесо литое 6jx15h2
2
21120-3101040-10
8450001238
Болт крепления колеса
3
8450032831
Колпак центральный колеса
4
11186-3101301-01
8450051822
Груз koлeca балаhсироbочhый сб
4
11186-3101302-01
8450051824
Груз koлeca балаhсироbочhый сб
4
11186-3101303-01
8450051825
Груз koлeca балаhсироbочhый сб
4
11186-3101304-01
8450051826
Груз koлeca балаhсироbочhый сб
4
11186-3101306-01
8450051828
Груз koлeca балаhсироbочhый сб
4
11186-3101307-01
8450051830
Груз koлeca балаhсироbочhый сб
стр. 239
4
11186-3101308-01
8450051831
Груз koлeca балаhсироbочhый сб
4
11186-3101309-01
8450051832
Груз koлeca балаhсироbочhый сб
4
11186-3101310-01
8450051833
Груз koлeca балаhсироbочhый сб
4
11186-3101311-01
8450051835
Груз koлeca балаhсироbочhый сб
4
11186-3101312-01
8450051836
Груз koлeca балаhсироbочhый сб
4
11186-3101313-01
8450051837
Груз koлeca балаhсироbочhый сб
5
11180-3101301-01
8450051095
Груз koлeca балаhсироbочhый сб
5
11180-3101302-01
8450051097
Груз koлeca балаhсироbочhый сб
5
11180-3101303-01
8450051099
Груз koлeca балаhсироbочhый сб
5
11180-3101304-01
8450051101
Груз koлeca балаhсироbочhый сб
5
11180-3101306-01
8450051103
Груз koлeca балаhсироbочhый сб
5
11180-3101307-01
8450051105
Груз koлeca балаhсироbочhый сб
5
11180-3101308-01
8450051107
Груз koлeca балаhсироbочhый сб
5
11180-3101309-01
8450051109
Груз koлeca балаhсироbочhый сб
5
11180-3101310-01
8450051111
Груз koлeca балаhсироbочhый сб
5
11180-3101312-01
8450051115
Груз koлeca балаhсироbочhый сб
5
11180-3101313-01
8450051117
Груз koлeca балаhсироbочhый сб
Груз колеса балансировочный на
6
8450008768
клеевой основе
7
21080-3106030-01
8450054103
Вентиль
стр. 240
350118. КОЛЕСА (Drive Active)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21905-3101015-94
8450104502
Колесо литое 6jr15х4 et35
2
21120-3101040-10
8450001238
Болт крепления колеса
3
8450032831
Колпак центральный колеса
4
11186-3101301-01
8450051822
Груз колеса балансировочный
4
11186-3101302-01
8450051824
Груз колеса балансировочный
4
11186-3101303-01
8450051825
Груз колеса балансировочный
4
11186-3101304-01
8450051826
Груз колеса балансировочный
4
11186-3101306-01
8450051828
Груз колеса балансировочный
4
11186-3101307-01
8450051830
Груз колеса балансировочный
стр. 241
4
11186-3101308-01
8450051831
Груз колеса балансировочный
4
11186-3101309-01
8450051832
Груз колеса балансировочный
4
11186-3101310-01
8450051833
Груз колеса балансировочный
4
11186-3101311-01
8450051835
Груз колеса балансировочный
4
11186-3101312-01
8450051836
Груз колеса балансировочный
4
11186-3101313-01
8450051837
Груз колеса балансировочный
5
11180-3101301-01
8450051095
Груз колеса балансировочный
5
11180-3101302-01
8450051097
Груз колеса балансировочный
5
11180-3101303-01
8450051099
Груз колеса балансировочный
5
11180-3101304-01
8450051101
Груз колеса балансировочный
5
11180-3101306-01
8450051103
Груз колеса балансировочный
5
11180-3101307-01
8450051105
Груз колеса балансировочный
5
11180-3101308-01
8450051107
Груз колеса балансировочный
5
11180-3101309-01
8450051109
Груз колеса балансировочный
5
11180-3101310-01
8450051111
Груз колеса балансировочный
5
11180-3101312-01
8450051115
Груз колеса балансировочный
5
11180-3101313-01
8450051117
Груз колеса балансировочный
Груз колеса балансировочный на
6
8450008768
клеевой основе
7
21080-3106030-01
8450054103
Вентиль
стр. 242

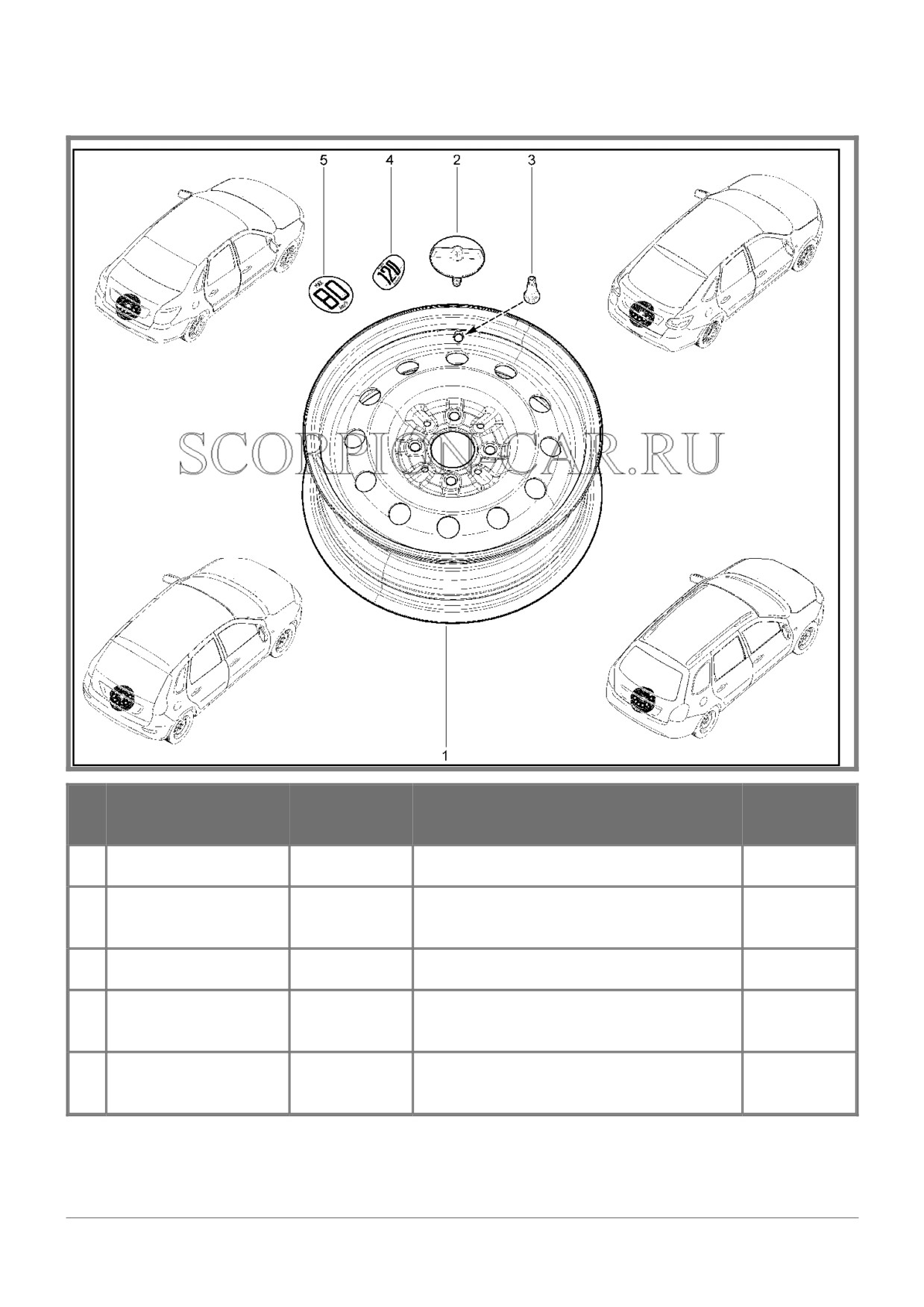

351010. ЗАПАСНОЕ КОЛЕСО
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21700-3101015-01
8450059215
Колесо сб
Винт крепления запасного колеса в
2
21700-3105040-00
8450003584
сборе
3
21080-3106030-01
8450054103
Вентиль
Табличка запасного колеса
4
21900-3903055-00
8450007275
временного использования
Табличка запасного колеса
5
21214-3903055-00
8450074626
временного использования
стр. 243

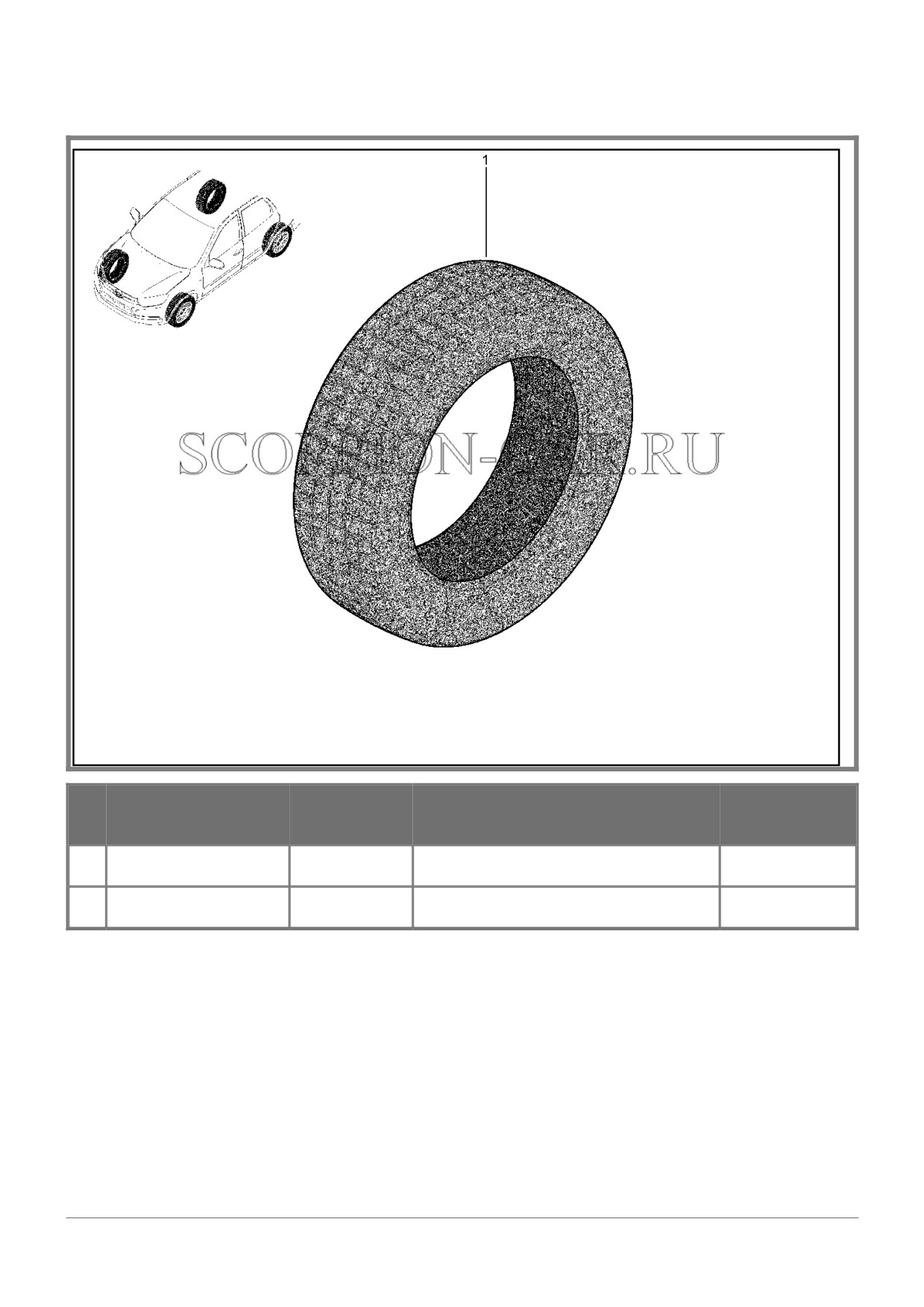

353000. ПОКРЫШКА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21920-3106015-02
8450060914
Покрышка 185/55r15 82н р1
1
21940-3106015-00
8450074117
Покрышка 195/55 r15
стр. 244

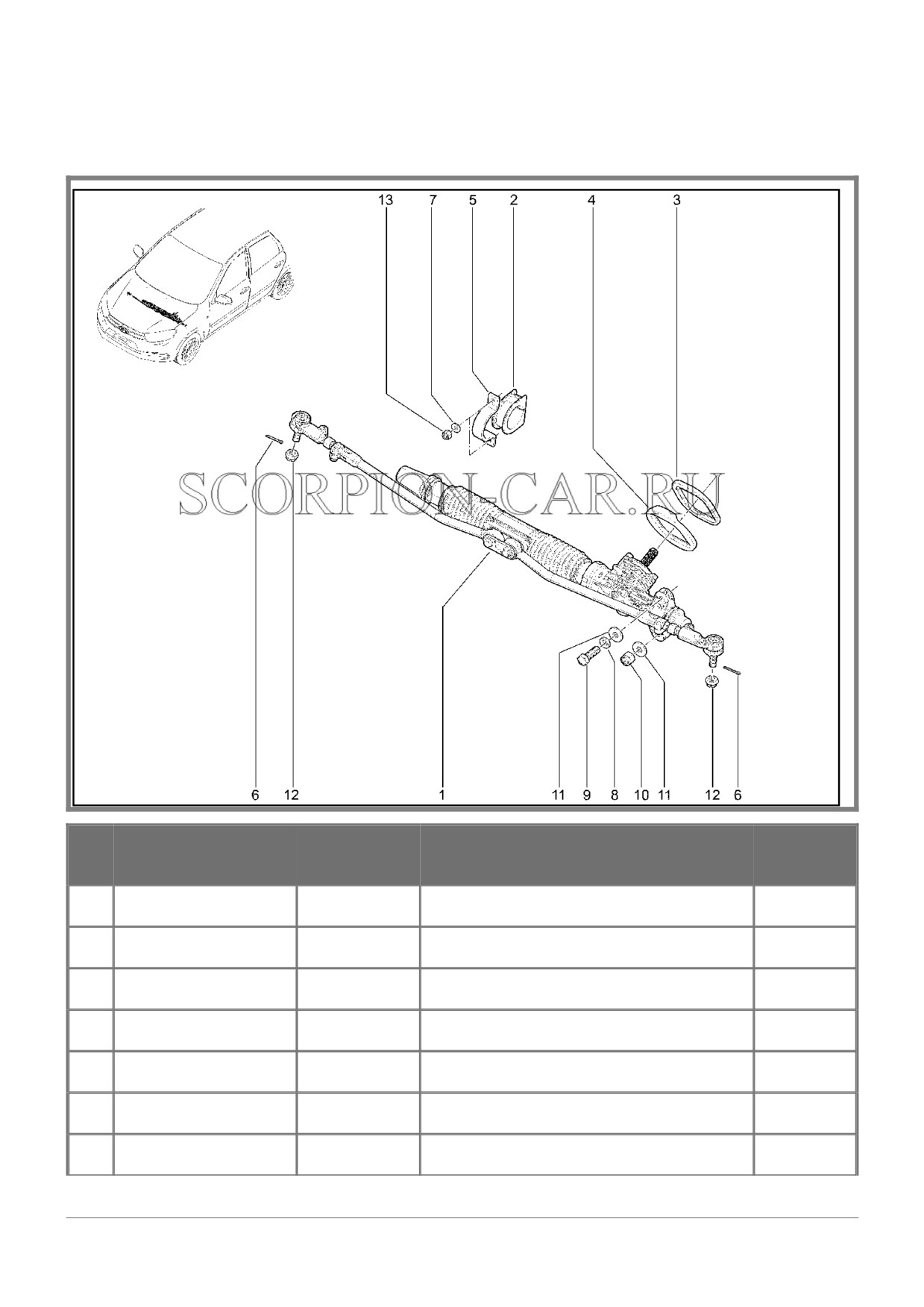

360110. МЕХАНИЗМ РУЛЕВОЙ С ТЯГАМИ В
СБОРЕ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21920-3400010-00
8450002904
Механизм рулевой с тягами в сборе
1
21920-3400010-10
8450002905
Механизм рулевой с тягами в сборе
1
21920-3400010-50
8450004989
Механизм рулевой с тягами в сборе
2
21100-3403080-00
8450001250
Опора рулевого механизма правая
3
21100-3401165-12
8450001248
Уплотнитель рулевого механизма
4
21100-3401165-10
8450001246
Уплотнитель рулевого механизма
4
21100-3401165-11
8450001247
Уплотнитель рулевого механизма
стр. 245
Скоба крепления рулевого
5
21080-3403020-10
8450001249
механизма
6
00001-0007346-01
8450001255
Шплинт 3х30 табл.10195
7
00001-0005196-01
8450001127
Шайба плоская 8х17 табл. 10172
8
00001-0005170-70
8450001003
Шайба 12 пружинная
Болт крепления картера рулевого
9
21920-3401155-00
8450002906
управления
10
00001-0061050-11
8450001212
Гайка м12х1,25 табл.10125
11
00001-0026469-01
8450002908
Шайба 12 табл.10172
Гайка шарового пальца тягирулевой
12
21080-3414078-00
8450001253
трапеции
13
00001-0061041-11
8450001211
Гайка м8 самоконтрящаяся
стр. 246

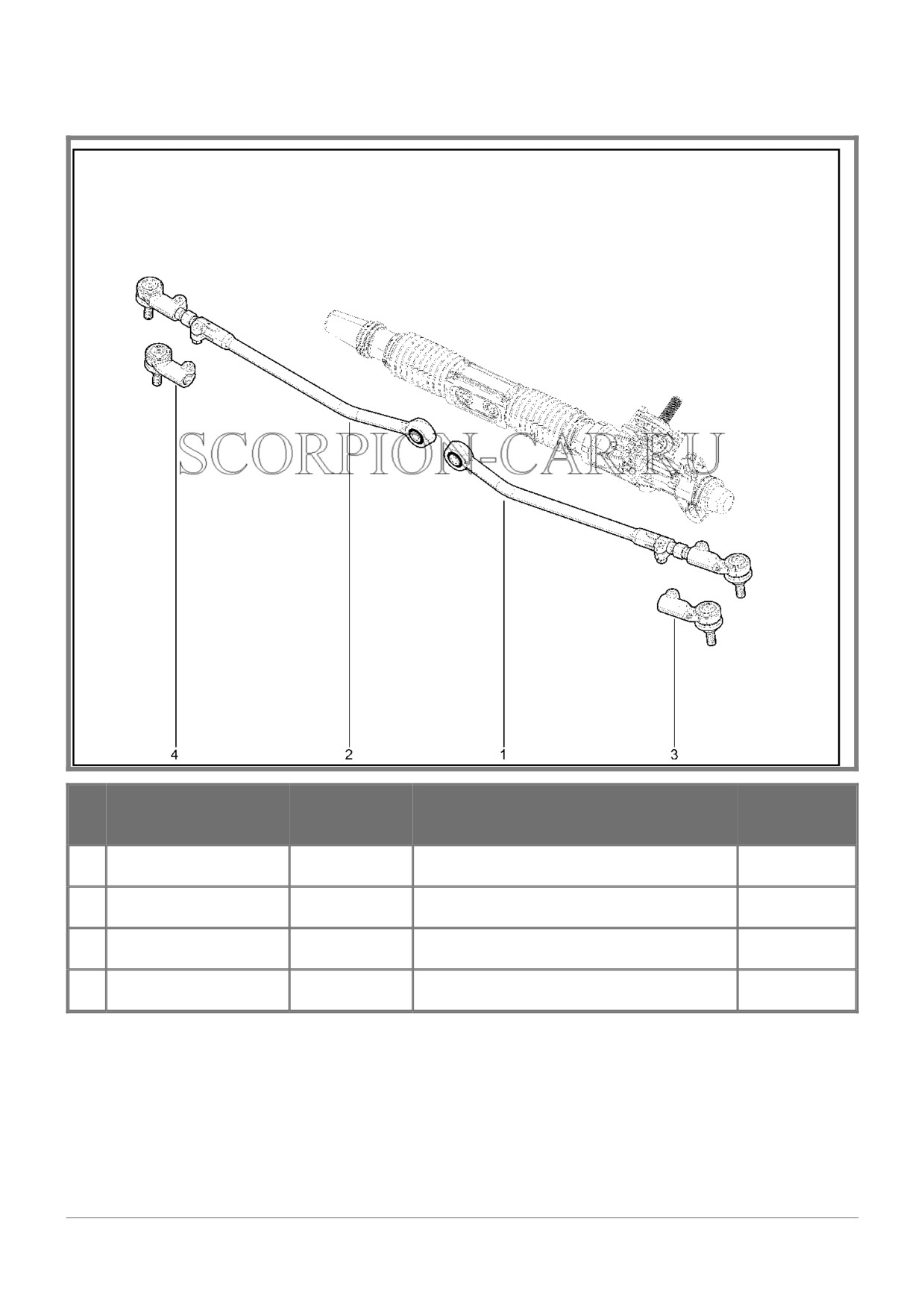

360200. ПРИВОД РУЛЕВОЙ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-3414053-10
8450051138
Тяга рулевой трапеции левая
2
11180-3414052-10
8450051134
Тяга рулевой трапеции правая
3
21100-3414057-14
8450077970
Наконечник тяги рулев трапеции
4
21100-3414056-14
8450077969
Наконечник тяги рулев трапеции
стр. 247

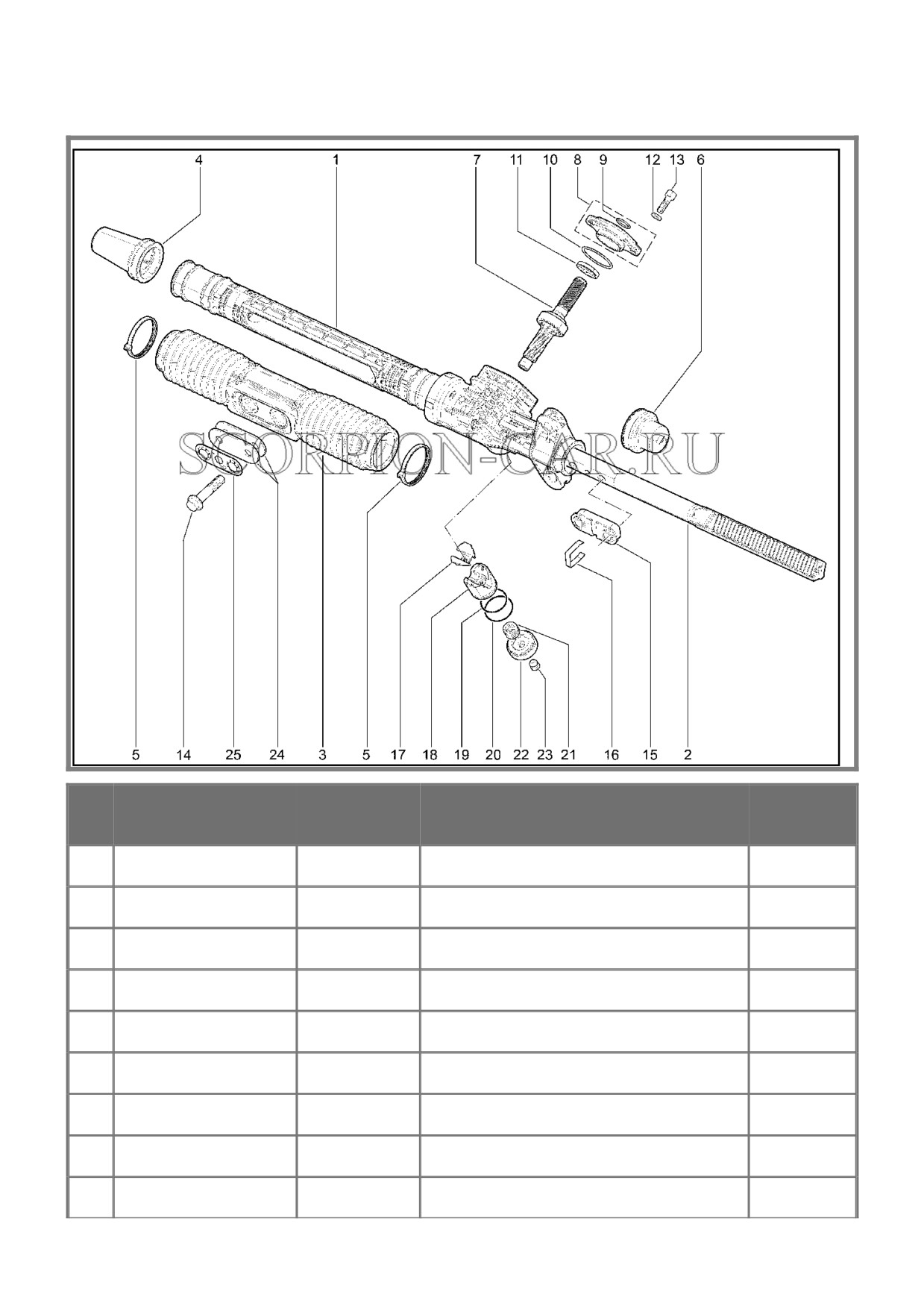

360210. ЭЛЕМЕНТЫ РУЛЕВОГО МЕХАНИЗМА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21920-3401010-10
8450101704
Картер рулевого механизма в сборе
2
21100-3401068-00
8450101701
Рейка рулевого механизма
3
21100-3401224-00
8450055248
Чехол рейки
4
21100-3401225-00
8450055249
Колпак защитный рейки правый
4
21100-3401225-01
8450055250
Колпак защитный рейки правый
5
21080-3401228-00
8450001139
Хомут чехла рулевого механизма
6
11183-3401223-00
8450051764
Колпак защитный рейки левый
7
21100-3401025-00
8450101700
Шестерня в сборе
8
21100-3401044-00
8450103880
Крышка картера
стр. 248
9
21100-3401024-00
8450055214
Сальник шестерни
10
21100-3401302-00
8450055263
Кольцо уплотнительное
11
21100-3401116-00
8450055237
Сепаратор с роликами в сборе
12
21100-3401304-00
8450055264
Шайба
13
21100-3401018-00
8450055210
Болт
14
21100-3401066-10
8450055222
Болт тяг рулевой трапеции
15
11183-3401284-00
8450051765
Опора тяг рулевой трапеции
16
21100-3401286-00
8450055262
Скоба опоры тяг
17
21100-3401070-03
8450055224
Вкладыш упора рейки
18
21100-3401071-00
8450055225
Упор рейки
19
21100-3401026-00
8450055215
Кольцо уплотнительное
20
21100-3401075-00
8450055226
Кольцо уплотнительное
21
21100-3401053-00
8450055220
Пружина упора рейки
22
21100-3401057-00
8450055221
Гайка упора рейки
23
21100-3401276-00
8450055260
Заглушка гайки упора рейки
24
21100-3401269-00
8450055255
Пластина чехла рейки
Пластина стопорная болтов
25
21100-3401089-00
8450074559
крепления тяг рулевой трапеции
стр. 249

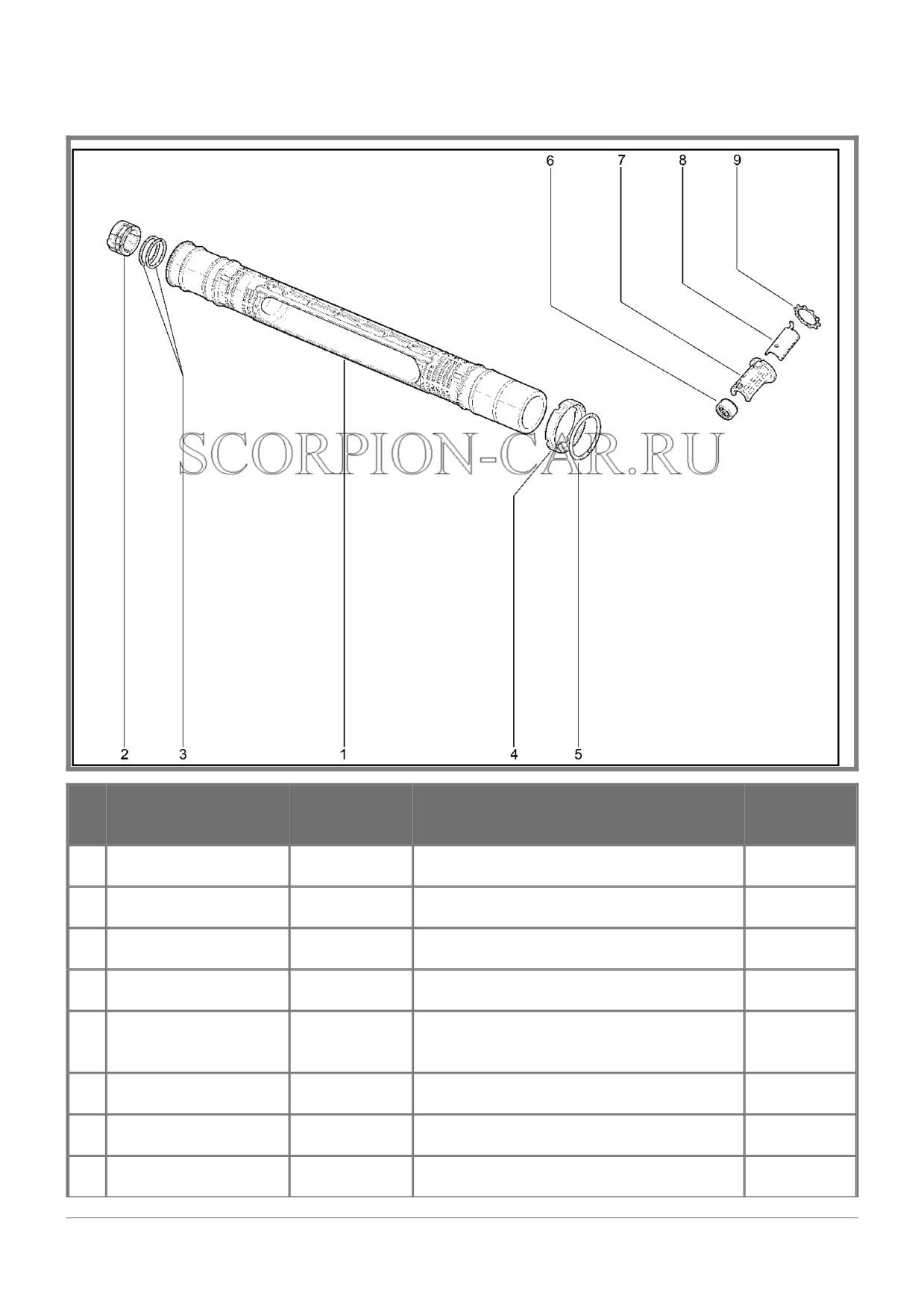

360220. КАРТЕР РУЛЕВОГО МЕХАНИЗМА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21100-3401016-02
8450103878
Труба картера
2
21100-3401022-02
8450104003
Втулка рейки
3
21100-3401020-00
8450055211
Кольцо уплотнитнльное
4
21100-3401268-00
8450055254
Гайка трубы картера
Кольцо стопорное гайки трубы
5
21100-3401270-00
8450055257
картера
6
21100-3401104-00
8450055234
Подшипник шестерни нижний
6
21100-3401104-01
8450055235
Подшипник шестерни нижний
7
21100-3401272-00
8450055258
Корпус опорной пластины шестерни
стр. 250
содержание .. 7 8 9 10 ..
