LADA Granta FL, Granta FL Cross. Каталог запчастей (2019 год) - часть 7
9
00001-0038242-21
8450006051
Болтм6х14 табл.10362
10
00001-0055410-21
8450001049
Болт м12х1,25х60 табл.10312
11
00001-0005170-70
8450001003
Шайба 12 пружинная
12
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
13
00001-0005170-70
8450001003
Шайба 12 пружинная
Кронштейн крепления жгута
14
21902-3724584-00
8450008357
проводов
15
00001-0035529-21
8450006049
Шпилька м12х1,25х55 табл. 10219
16
00001-0061015-11
8450001051
Гайка м12х1,25
Заглушка крышки картера
17
21902-1709015-00
8450008353
гидротрансформатора
18
00001-0038364-21
8450001354
Болт м6х16
19
00001-0012347-21
8450006034
Болт m10х1,25х45
20
00001-0011983-73
8450001072
Шайба 10 пружинная коническая
Крышка картера
21
21902-1709014-00
8450008352
гидротрансформатора
22
21100-1001257-00
8450001014
Гайка м10х1,25
23
00001-0035464-21
8450006048
Шпилька м10х1,25х28 табл.10219
24
21902-1714095-00
8450060830
Шланг подводящий маслоохладит
стр. 169
212010. КАРТЕР КПП (2180,2182)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21800-1701015-00
8450075955
Картер коробки передач
1
21800-1701015-10
8450076819
Картер коробки передач
2
21083-1701094-00
8450006157
Пластина упорная
3
00001-0026069-70
8450006041
Шайба 8 табл.10190
4
00001-0033037-11
8450006046
Винт м 8х25 табл.10532
5
21810-1701205-00
8450077206
Крышка задняя
5
21820-1701205-00
8450075954
Крышка задняя
5
21820-1701205-10
8450077207
Крышка задняя
6
21810-1701344-00
8450060629
Болт м8х35
стр. 170
7
00001-0035464-21
8450006048
Шпилька м10х1,25х28 табл.10219
8
00001-0035461-21
8450006047
Шпилька м10х1.25 таблица 10219
9
21100-1701200-00
8450055118
Магнит постоянный
9
21100-1701200-02
8450075956
Магнит постоянный
Пробка сливного отверстия
10
21230-1701326-00
8450006240
масляного картера
11
21080-1001076-00
8450001013
Рым задний
Рым для подъема двигателя
12
21120-1001074-00
8450056586
передний
13
00001-0005166-70
8450001088
Шайба 8 пружинная
14
00001-0060441-21
8450007251
Болт м8х45 табл. 10312
стр. 171

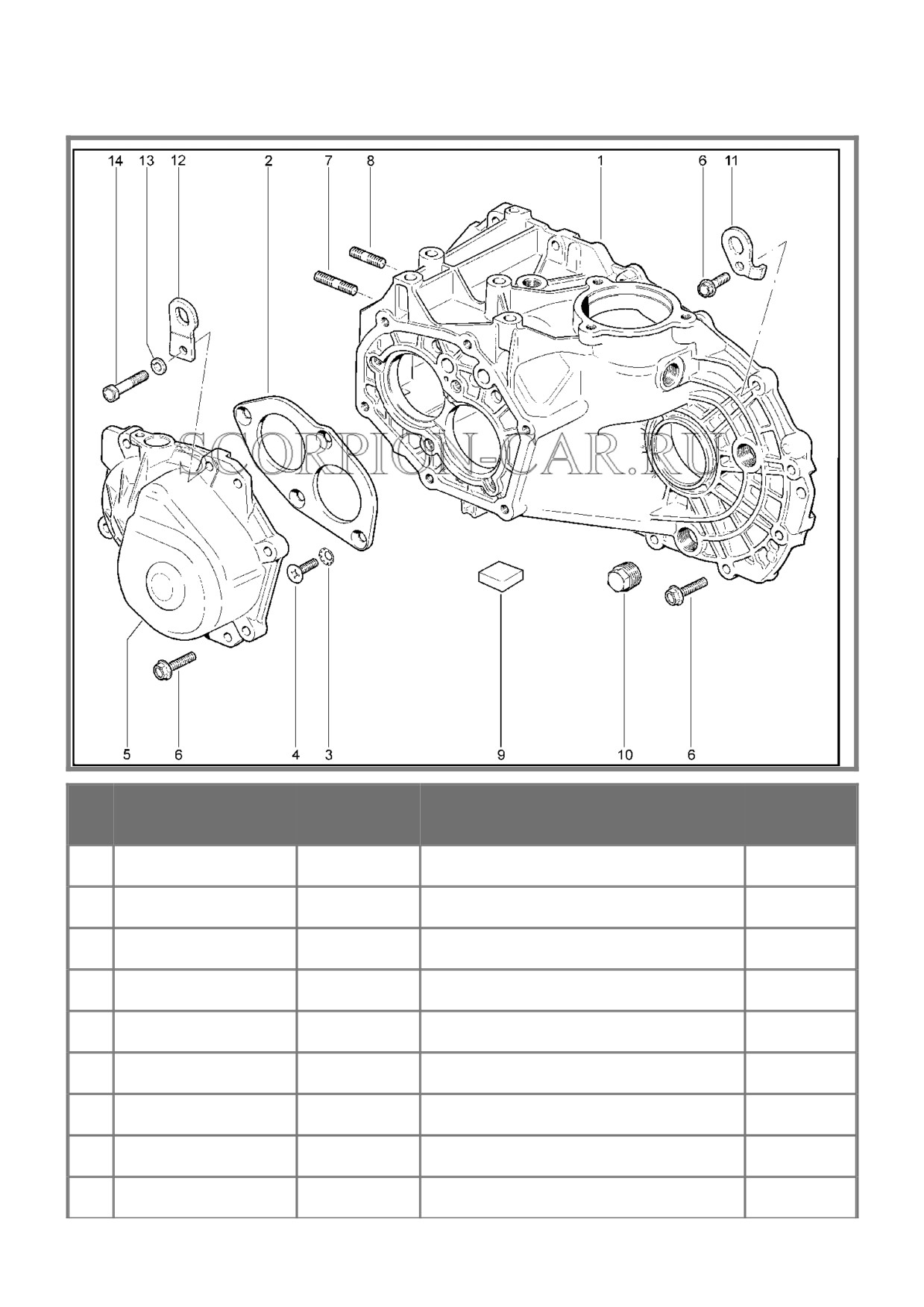

212110. КАРТЕР КПП (2181)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
00001-0035464-21
8450006048
Шпилька м10х1,25х28 табл.10219
2
00001-0035461-21
8450006047
Шпилька м10х1.25 таблица 10219
3
21810-1701015-00
8450101683
Картер коробки передач
4
21810-1701344-00
8450060629
Болт м8х35
5
21080-1001076-00
8450001013
Рым задний
6
21810-1701344-00
8450060629
Болт м8х35
7
21810-1601015-00
8450101682
Картер сцепления
8
00001-0033037-11
8450006046
Винт м 8х25 табл.10532
9
00001-0026069-70
8450006041
Шайба 8 табл.10190
стр. 172
10
21083-1701094-00
8450006157
Пластина упорная
11
21100-1701200-00
8450055118
Магнит постоянный
Пробка сливного отверстия
12
21230-1701326-00
8450006240
масляного картера
13
21810-1701344-00
8450060629
Болт м8х35
стр. 173

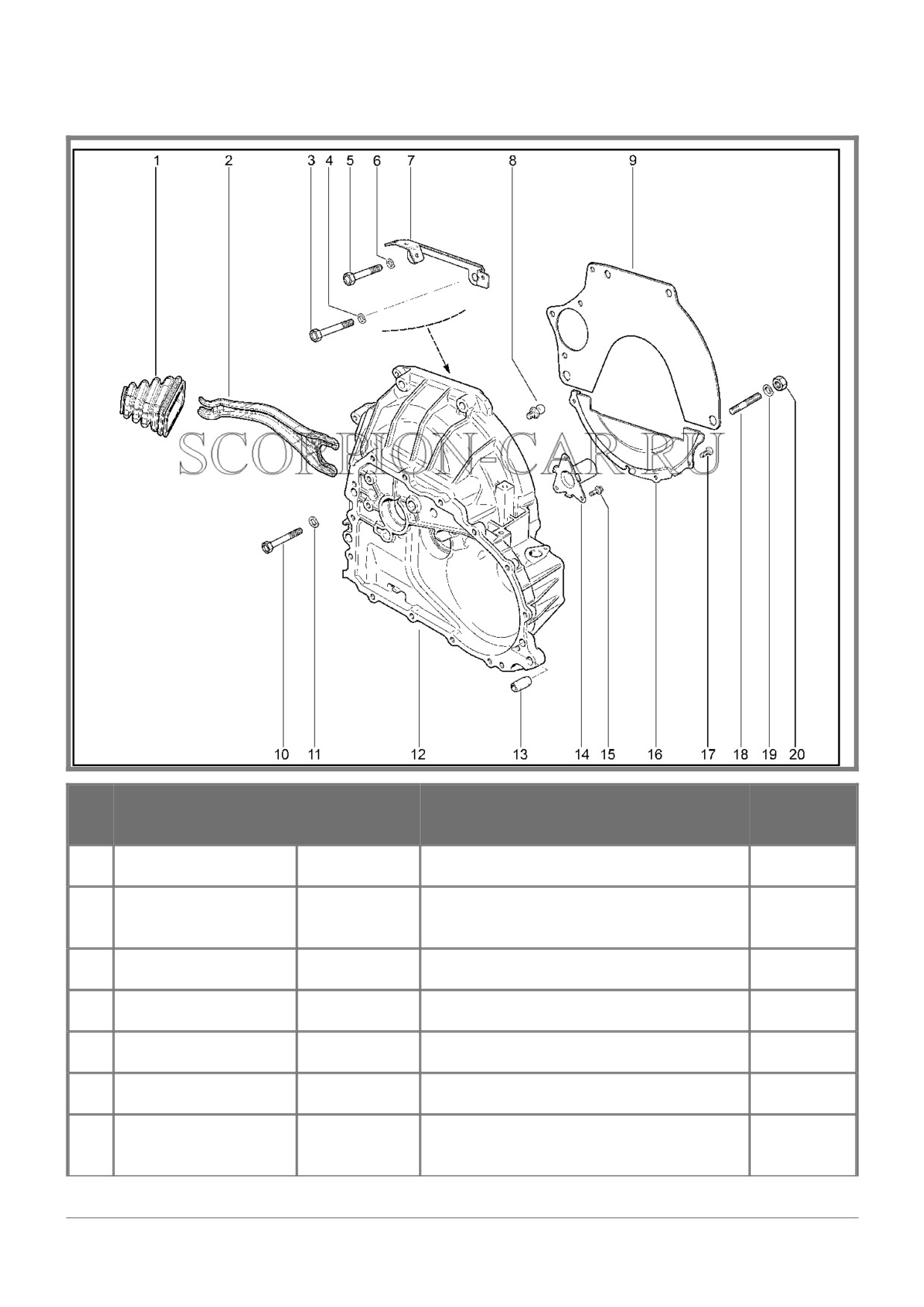

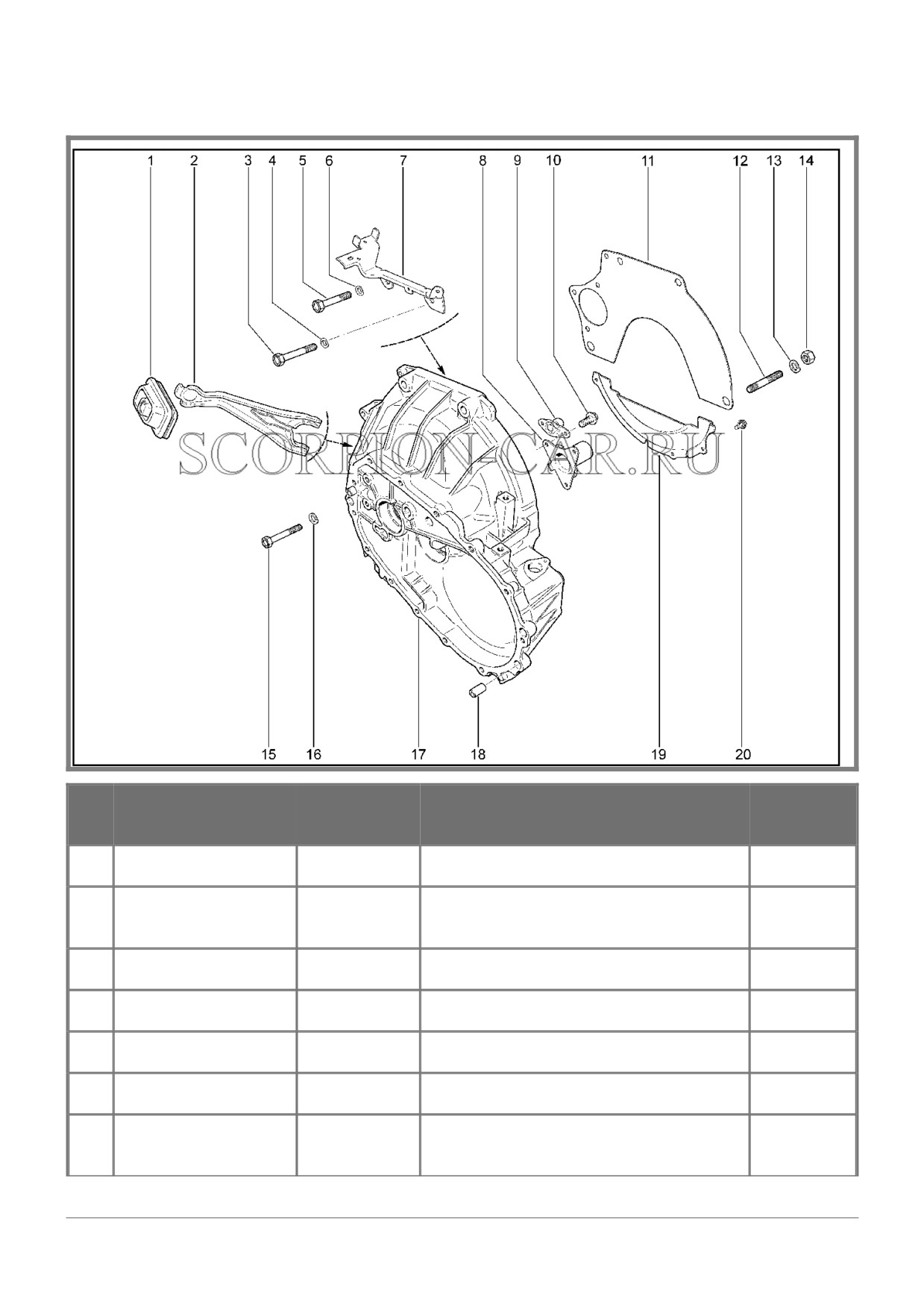

213110. КАРТЕР СЦЕПЛЕНИЯ (2180)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21810-1601211-01
8450008313
Чехол вилки выключения сцепления
Вилка выключения сцепления в
2
21810-1601200-01
8450008309
сборе
3
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
4
00001-0005170-70
8450001003
Шайба 12 пружинная
5
00001-0055410-21
8450001049
Болт м12х1,25х60 табл.10312
6
00001-0005170-70
8450001003
Шайба 12 пружинная
Кронштейн крепления жгута
7
21127-3724584-00
8450001974
проводов
стр. 174
Опора шаровая вилки выключения
8
21010-1601215-00
8450074477
сцепления
9
21810-1601120-00
8450008305
Крышка картера сцепления верхняя
10
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
11
00001-0005170-70
8450001003
Шайба 12 пружинная
12
21800-1601015-00
8450075958
Картер сцепления
13
21010-1701017-00
8450075957
Штифт
Втулка направляющая муфты
14
21810-1601190-00
8450060620
выключения сцепления
15
11180-3538408-00
8450006025
Болт
16
21810-1601121-00
8450008306
Крышка картера сцепления нижняя
17
00001-0038360-21
8450001067
Болт м6х12 табл.10364
18
00001-0035529-21
8450006049
Шпилька м12х1,25х55 табл. 10219
19
00001-0005170-70
8450001003
Шайба 12 пружинная
20
00001-0061015-11
8450001051
Гайка м12х1,25
стр. 175

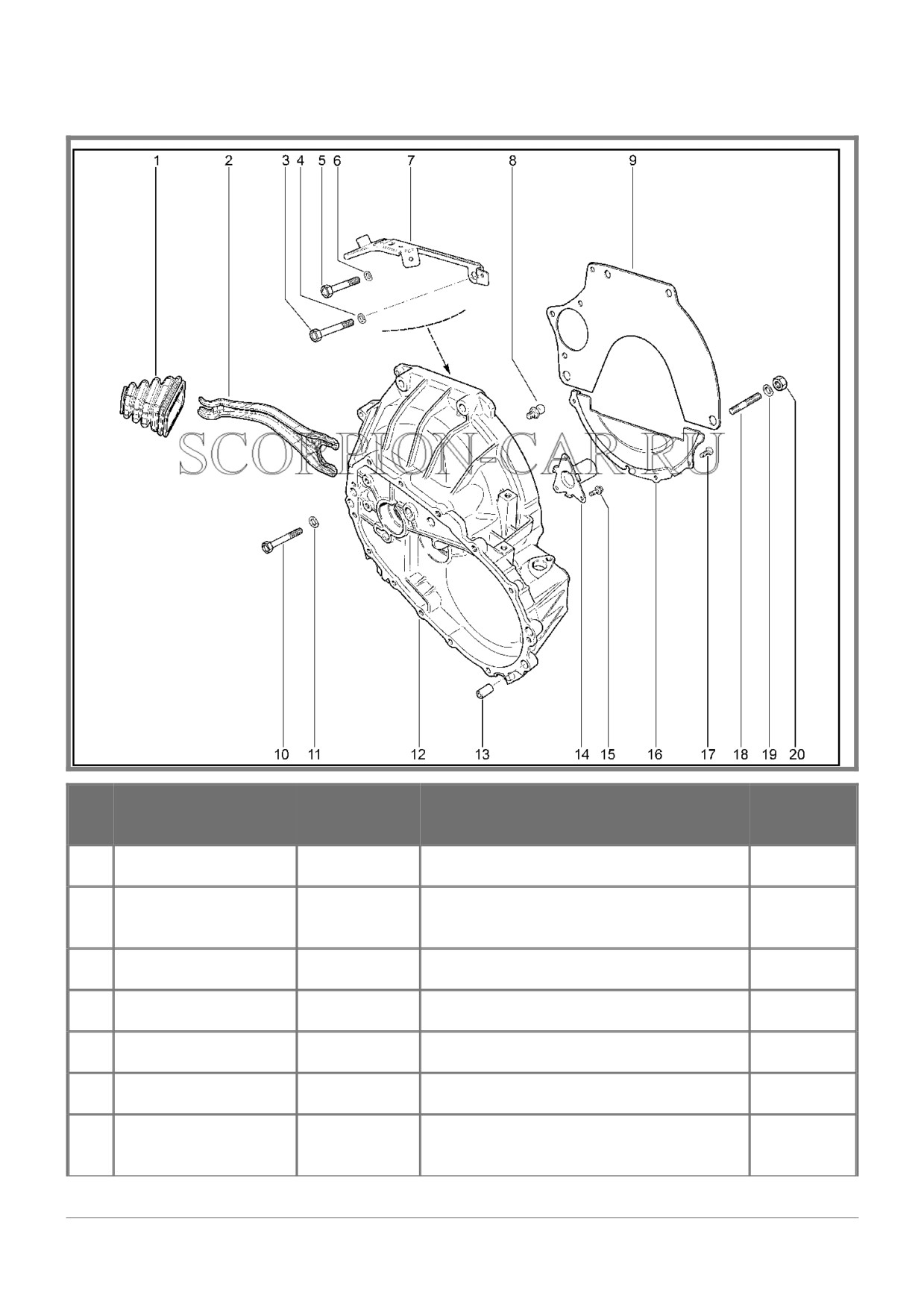

213210. КАРТЕР СЦЕПЛЕНИЯ (2181)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21810-1601211-01
8450008313
Чехол вилки выключения сцепления
Вилка выключения сцепления в
2
21810-1601200-01
8450008309
сборе
3
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
4
00001-0005170-70
8450001003
Шайба 12 пружинная
5
00001-0055410-21
8450001049
Болт м12х1,25х60 табл.10312
6
00001-0005170-70
8450001003
Шайба 12 пружинная
Кронштейн крепления жгута
7
21902-3724584-00
8450008357
проводов
стр. 176
Опора шаровая вилки выключения
8
21010-1601215-00
8450074477
сцепления
9
21810-1601120-00
8450008305
Крышка картера сцепления верхняя
10
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
11
00001-0005170-70
8450001003
Шайба 12 пружинная
12
21810-1601015-00
8450101682
Картер сцепления
13
21010-1701017-00
8450075957
Штифт
Втулка направляющая муфты
14
21810-1601190-00
8450060620
выключения сцепления
15
11180-3538408-00
8450006025
Болт
16
21810-1601121-00
8450008306
Крышка картера сцепления нижняя
17
00001-0038360-21
8450001067
Болт м6х12 табл.10364
18
00001-0035529-21
8450006049
Шпилька м12х1,25х55 табл. 10219
19
00001-0005170-70
8450001003
Шайба 12 пружинная
20
00001-0061015-11
8450001051
Гайка м12х1,25
стр. 177
213310. КАРТЕР СЦЕПЛЕНИЯ (2182)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21820-1601211-00
8450030221
Чехол вилки выключения сцепления
Вилка выключения сцепления в
2
21820-1601200-00
8450030220
сборе
3
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
4
00001-0005170-70
8450001003
Шайба 12 пружинная
5
00001-0055410-21
8450001049
Болт м12х1,25х60 табл.10312
6
00001-0005170-70
8450001003
Шайба 12 пружинная
Кронштейн крепления жгута
7
21700-3724580-00
8450059382
проводов
стр. 178
Втулка направляющая муфты
8
21810-1601190-00
8450060620
выключения сцепления
Опора шаровая вилки выключения
9
21820-1601212-00
8450060640
сцепления
10
11180-3538408-00
8450006025
Болт
11
21810-1601120-00
8450008305
Крышка картера сцепления верхняя
12
00001-0035529-21
8450006049
Шпилька м12х1,25х55 табл. 10219
13
00001-0005170-70
8450001003
Шайба 12 пружинная
14
00001-0061015-11
8450001051
Гайка м12х1,25
15
00001-0055413-21
8450001050
Болт м12х1,25х75 табл.10312
16
00001-0005170-70
8450001003
Шайба 12 пружинная
17
21800-1601015-00
8450075958
Картер сцепления
18
21010-1701017-00
8450075957
Штифт
19
21810-1601121-00
8450008306
Крышка картера сцепления нижняя
20
00001-0038360-21
8450001067
Болт м6х12 табл.10364
стр. 179

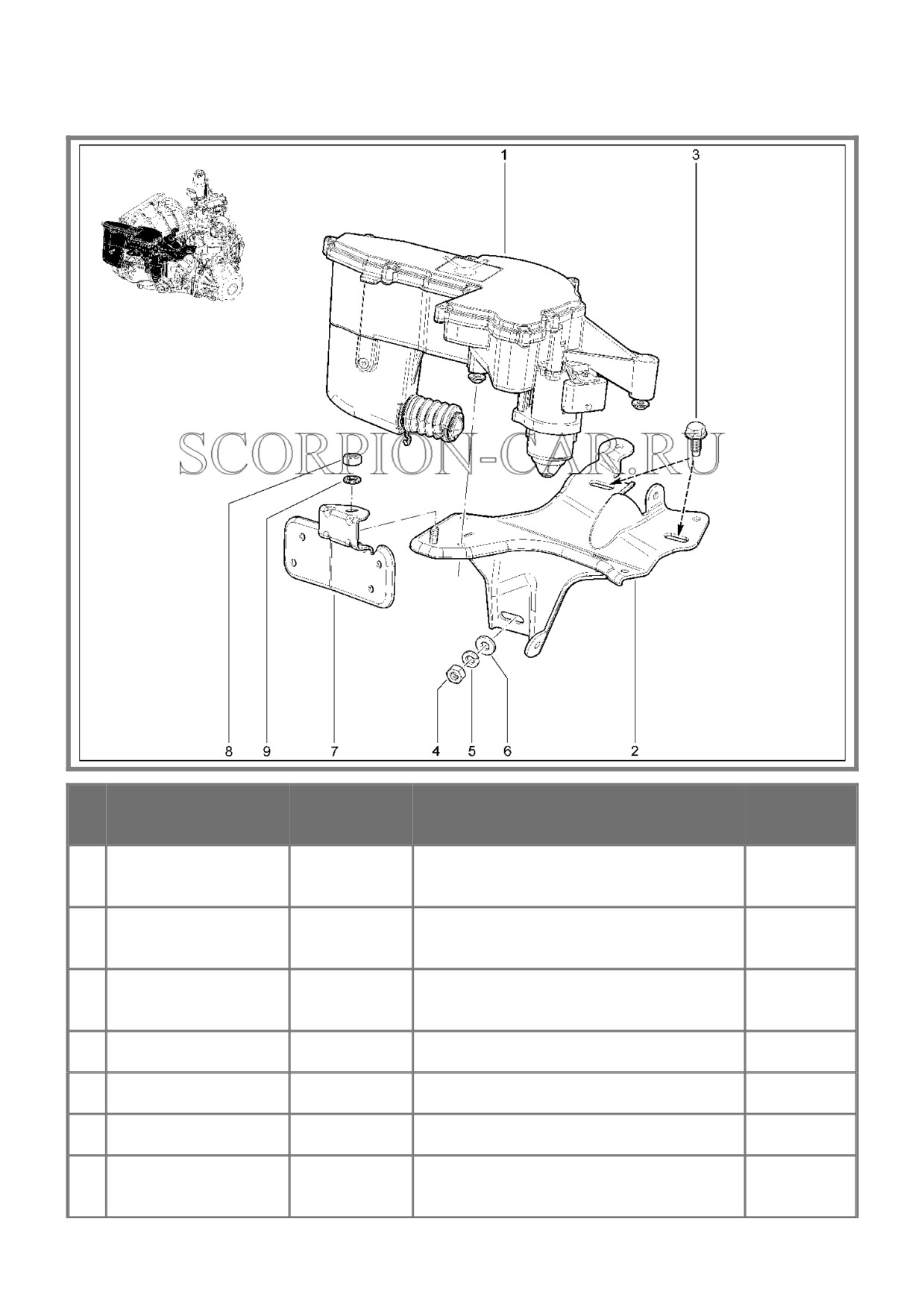

213410. АКТУАТОР
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Актуатор механизма выключения
1
21820-1609012-01
8450077259
сцепления в сборе
Кронштейн крепления актуатора
2
21820-1609080-00
8450006130
верхний в сборе
Болт крепления подушки левой
3
21100-1001259-00
8450001631
опоры
4
00001-0061008-11
8450001030
Гайка м8
5
00001-0005166-70
8450001088
Шайба 8 пружинная
6
00001-0005196-01
8450001127
Шайба плоская 8х17 табл. 10172
Кронштейн крепления жгута
7
21700-3724587-00
8450059385
проводов
стр. 180
8
00001-0058962-11
8450001091
Гайка м6
9
00001-0005164-70
8450001046
Шайба 6 пружинная
стр. 181

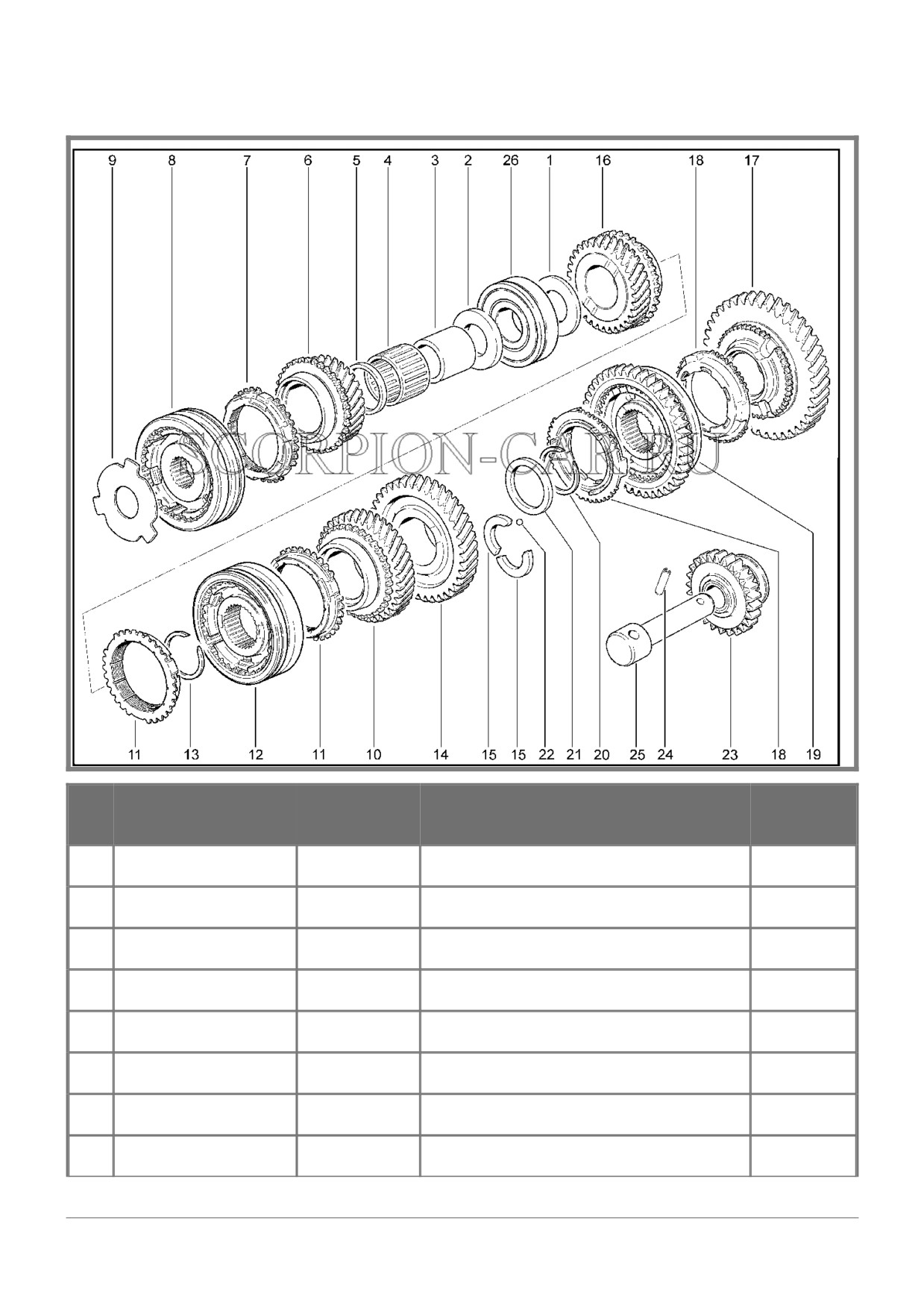

214010. ВАЛЫ КПП (2180,2182)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21703-1701033-00
8450059887
Подшипник вала задний
1
21703-1701033-01
8450059888
Подшипник вала задний
1
21703-1701033-03
8450103852
Подшипник вала задний
1
21800-1701033-00
8450060613
Подшипник вала задний
2
21080-1701034-00
8450053955
Кольцо установочное
3
21083-1701132-00
8450075959
Шестерея 5-й передачи
Гайка заднего конца первичного
4
21810-1701276-00
8450074606
вала
Гайка заднего конца вторичного
5
21080-1701244-00
8450074528
вала
стр. 182
6
21100-1701030-10
8450101670
Вал первичный
Подшипник первичного вала
7
21080-1701031-01
8450103850
передний
Подшипник первичного вала
7
21080-1701031-02
8450053950
передний
Подшипник первичного вала
7
21080-1701031-03
8450053951
передний
Подшипник первичного вала
7
21080-1701031-04
8450053952
передний
Подшипник первичного вала
7
21800-1701031-00
8450060612
передний
8
21100-1701043-12
8450055116
Сальник первичного вала
9
21100-1701098-00
8450055117
Маслосборник
Подшипник вторичного вала
10
21080-1701180-01
8450053967
передний
Подшипник вторичного вала
10
21080-1701180-02
8450053968
передний
Подшипник вторичного вала
10
21080-1701180-03
8450103851
передний
Подшипник вторичного вала
10
21080-1701180-04
8450053969
передний
Подшипник вторичного вала
10
21800-1701180-00
8450060615
передний
11
21800-1701105-20
8450101679
Вал вторичный
стр. 183

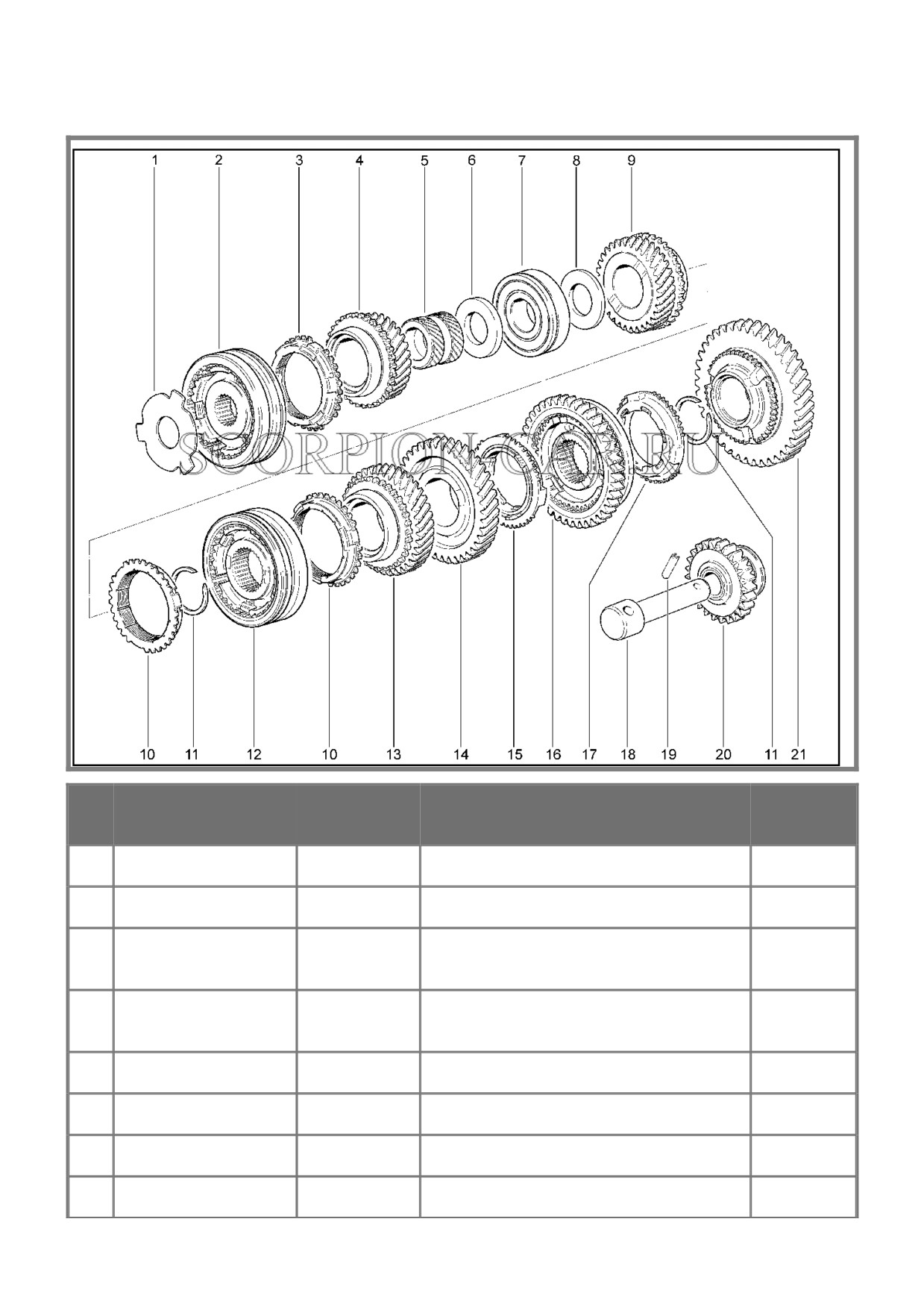

214110. ВАЛЫ КПП (2181)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Гайка заднего конца первичного
1
21810-1701276-00
8450074606
вала
2
21083-1701132-00
8450075959
Шестерея 5-й передачи
3
21080-1701034-00
8450053955
Кольцо установочное
4
21703-1701033-00
8450059887
Подшипник вала задний
4
21703-1701033-01
8450059888
Подшипник вала задний
4
21703-1701033-03
8450103852
Подшипник вала задний
4
21800-1701033-00
8450060613
Подшипник вала задний
5
21100-1701030-10
8450101670
Вал первичный
стр. 184
Подшипник первичного вала
6
21080-1701031-01
8450103850
передний
Подшипник первичного вала
6
21080-1701031-02
8450053950
передний
Подшипник первичного вала
6
21080-1701031-03
8450053951
передний
Подшипник первичного вала
6
21080-1701031-04
8450053952
передний
Подшипник первичного вала
6
21800-1701031-00
8450060612
передний
7
21100-1701043-12
8450055116
Сальник первичного вала
Гайка заднего конца вторичного
8
21080-1701244-00
8450074528
вала
9
21080-1701034-00
8450053955
Кольцо установочное
10
21703-1701033-00
8450059887
Подшипник вала задний
10
21703-1701033-01
8450059888
Подшипник вала задний
10
21703-1701033-03
8450103852
Подшипник вала задний
10
21800-1701033-00
8450060613
Подшипник вала задний
11
21100-1701105-00
8450101671
Вал вторичный
12
21100-2302017-00
8450101675
Шестерня ведущая переднего моста
13
21100-2302030-10
8450055160
Кольцо стопорное
Подшипник вторичного вала
14
21080-1701180-01
8450053967
передний
Подшипник вторичного вала
14
21080-1701180-02
8450053968
передний
Подшипник вторичного вала
14
21080-1701180-03
8450103851
передний
Подшипник вторичного вала
14
21080-1701180-04
8450053969
передний
Подшипник вторичного вала
14
21800-1701180-00
8450060615
передний
15
21100-1701098-00
8450055117
Маслосборник
стр. 185

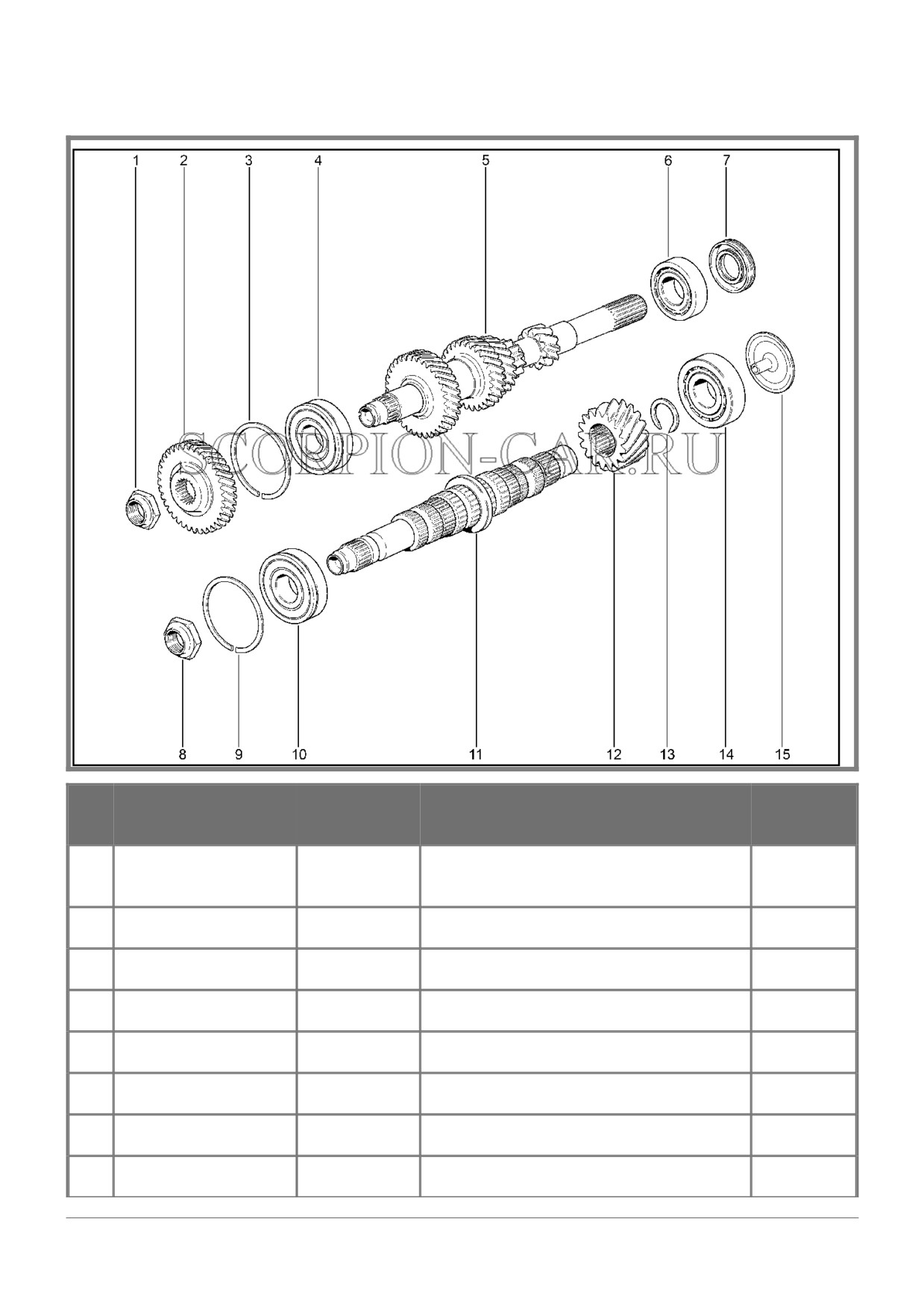

214310. ШЕСТЕРНИ КПП (2180,2182)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21080-1701148-00
8450075962
Шайба упорная
2
21083-1701159-00
8450075963
Шайба упорная
3
21083-1701133-00
8450075964
Втулка
4
21080-1701108-00
8450053956
Подшипник игольчатый
4
21080-1701108-01
8450075965
Подшипник игольчатый
4
21080-1701108-02
8450053957
Подшипник игольчатый
4
21080-1701108-03
8450075966
Подшипник игольчатый
5
21080-1701144-00
8450053961
Кольцо дистанционное
стр. 186
Шестерня 5-й передачи вторичного
6
21083-1701158-00
8450075967
вала
Кольцо блокирующее
7
21080-1701164-10
8450075968
синхронизатора
8
21083-1701152-11
8450104040
Синхронизатор 5-й передачи
9
21083-1701166-00
8450054738
Пластина
Шестерня 3-й передачи вторичного
10
21120-1701131-00
8450075970
вала
Кольцо блокирующее
11
21100-1701164-00
8450075971
синхронизатора
12
21120-1701114-00
8450075972
Синхронизатор 3-й,4-й передач
13
21080-1701117-00
8450053958
Кольцо стопорное
Шестерня 2-ой передачи вторичного
14
21800-1701127-10
8450101680
вала
15
21120-1701134-00
8450075974
Полукольцо
16
21120-1701146-00
8450075975
Шестерня 4-й передачи
Шестерня 1-й передачи вторичного
17
21800-1701112-00
8450075976
вала
18
21810-1701302-00
8450060628
Кольцо синхронизатора
19
21800-1701110-00
8450075977
Синхронизатор 1-й и 2-й передач
20
21120-1701117-00
8450056417
Кольцо стопорное
21
21080-1701135-00
8450075978
Кольцо стопорное
22
21010-1702159-00
8450052381
Шарик стопорный полуколец
23
21100-1701080-00
8450075979
Шестерня заднего хода
24
00001-0041660-70
8450006070
Штифт 5х22 табл. 12213
Ось промежуточной шестерни
25
21810-1701092-00
8450060624
заднего хода
26
21800-1701033-00
8450060613
Подшипник вала задний
стр. 187

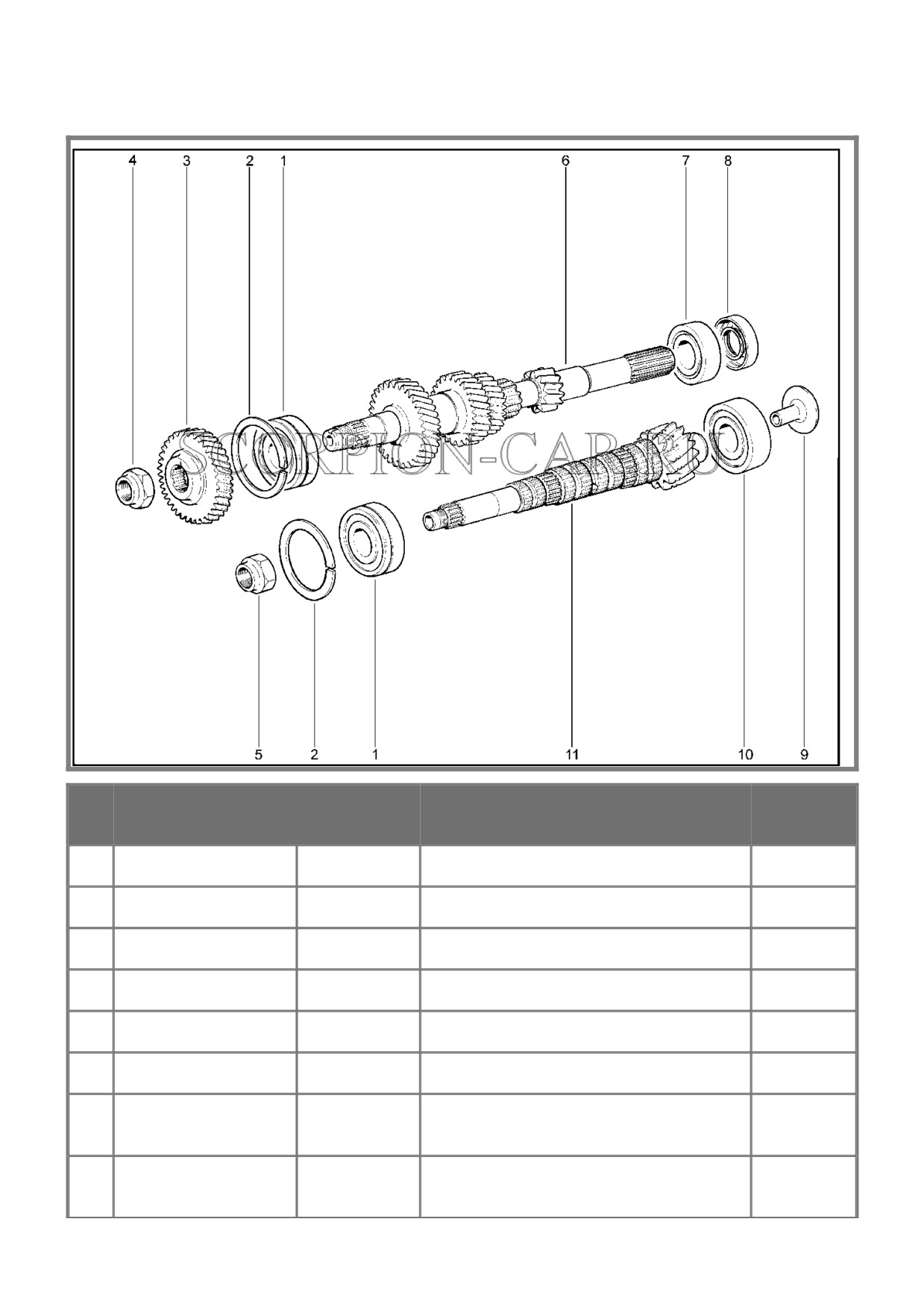

214410. ШЕСТЕРНИ КПП (2181)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21083-1701166-00
8450054738
Пластина
2
21083-1701152-11
8450104040
Синхронизатор 5-й передачи
Кольцо блокирующее
3
21080-1701164-10
8450075968
синхронизатора
Шестерня 5-й передачи вторичного
4
21100-1701158-00
8450101674
вала
5
21100-1701133-00
8450101673
Втулка
6
21083-1701159-00
8450075963
Шайба упорная
7
21703-1701033-00
8450059887
Подшипник вала задний
7
21703-1701033-01
8450059888
Подшипник вала задний
стр. 188
7
21703-1701033-03
8450103852
Подшипник вала задний
7
21800-1701033-00
8450060613
Подшипник вала задний
8
21080-1701148-00
8450075962
Шайба упорная
9
21120-1701146-00
8450075975
Шестерня 4-й передачи
Кольцо блокирующее
10
21100-1701164-00
8450075971
синхронизатора
11
21080-1701117-00
8450053958
Кольцо стопорное
12
21120-1701114-00
8450075972
Синхронизатор 3-й,4-й передач
Шестерня 3-й передачи вторичного
13
21100-1701131-10
8450101672
вала
Шестерня 2-ой передачи вторичного
14
21810-1701127-10
8450101686
вала
15
21810-1701302-00
8450060628
Кольцо синхронизатора
16
21810-1701110-00
8450101684
Синхронизатор 1-й и 2-й передач
17
21810-1701302-00
8450060628
Кольцо синхронизатора
Ось промежуточной шестерни
18
21810-1701092-00
8450060624
заднего хода
19
00001-0041660-70
8450006070
Штифт 5х22 табл. 12213
20
21100-1701080-00
8450075979
Шестерня заднего хода
Шестерня 1-й передачи вторичного
21
21810-1701112-00
8450101685
вала
стр. 189

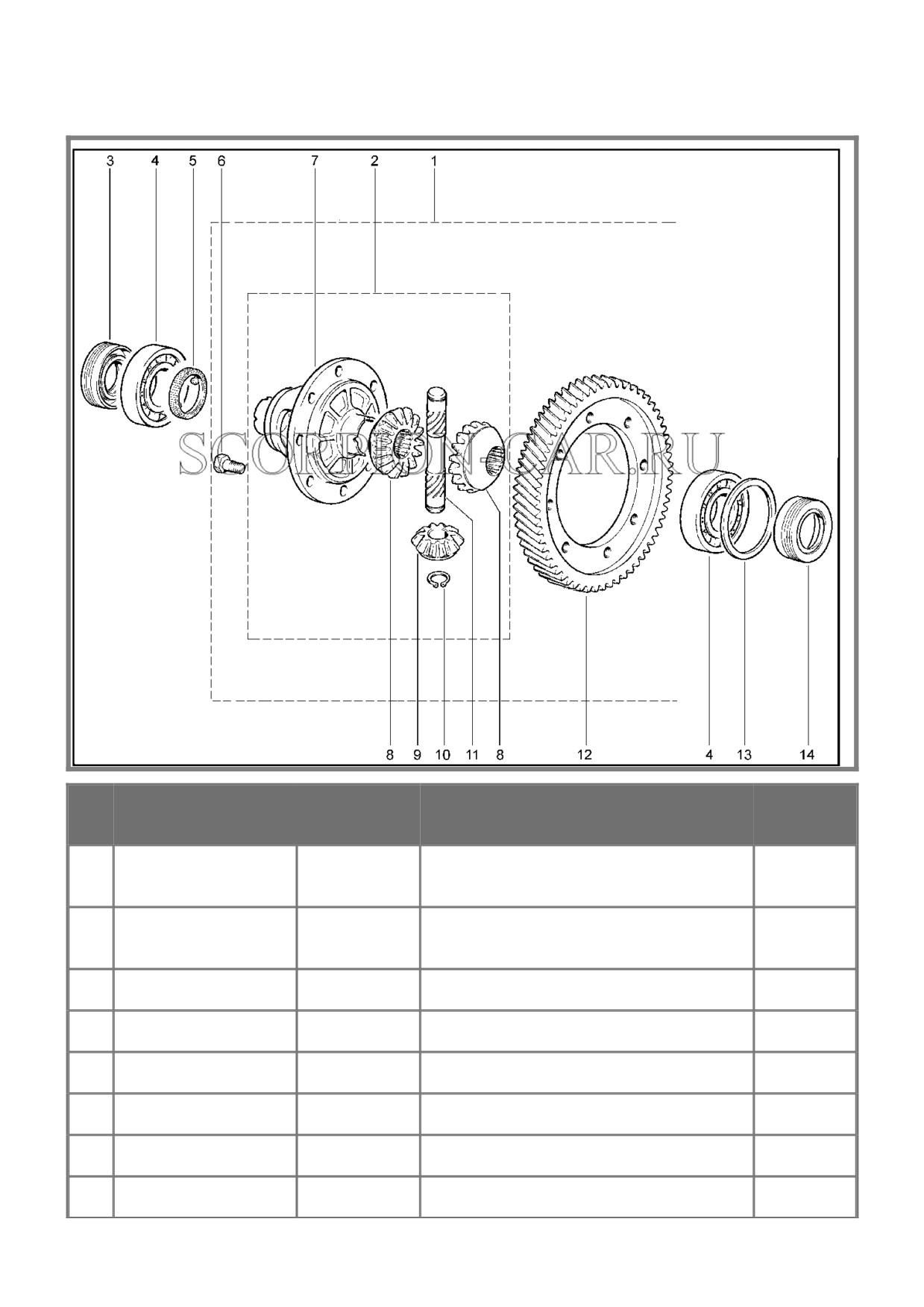

216010. ДИФФЕРЕНЦИАЛ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Дифференциал переднего моста с
1
21080-2303010-30
8450103848
ведомой шестерней в сборе
Дифференциал переднего моста с
1
21800-2303010-20
8450104042
ведомой шестерней в сборе
2
21080-2303012-00
8450076188
Дифференциал переднего моста
3
21100-2301035-00
8450055158
Сальник полуоси левый в сборе
3
21100-2301035-01
8450055159
Сальник полуоси левый в сборе
4
21080-2303036-01
8450054017
Подшипник коробки дифференциала
4
21080-2303036-02
8450054018
Подшипник коробки дифференциала
4
21080-2303036-03
8450103849
Подшипник коробки дифференциала
стр. 190
4
21800-2303036-00
8450060618
Подшипник коробки дифференциала
5
21700-3843040-00
8450059422
Ротор датчика скорости
5
21700-3843040-02
8450059423
Ротор датчика скорости
5
21700-3843040-04
8450059424
Ротор датчика скорости
6
21010-2403021-00
8450052441
Болт крепления ведомой шестерни
7
21080-2303018-00
8450076002
Коробка дифференциала
8
21080-2303050-00
8450007302
Шестерня полуоси
9
21010-2403055-01
8450006087
Саттелит дифференциала
10
00001-0010664-76
8450050066
Кольцо упорное 16
11
21080-2303060-00
8450006133
Ось саттелитов
12
21080-2302060-30
8450075980
Шестерня ведомая главной передачи
12
21080-2302060-31
8450104043
Шестерня ведомая главной передачи
12
21800-2302060-20
8450101681
Шестерня ведомая главной передачи
13
21080-2303090-00
8450075981
Кольцо регулировочное 1,65
13
21080-2303091-00
8450075982
Кольцо регулировочное 1,70
13
21080-2303093-00
8450075984
Кольцо регулировочное 1,80
13
21080-2303095-00
8450075986
Кольцо регулировочное 1,90
13
21080-2303096-00
8450075987
Кольцо регулировочное 1,95
13
21080-2303098-00
8450006142
Кольцо регулировочное 2,05
13
21080-2303100-00
8450075991
Кольцо регулировочное 2,15
13
21080-2303101-00
8450075992
Кольцо регулировочное 2,20
13
21080-2303102-00
8450075993
Кольцо регулировочное 2,25
13
21080-2303103-00
8450075994
Кольцо регулировочное 2,30
13
21080-2303104-00
8450075995
Кольцо регулировочное 2,35
13
21080-2303105-00
8450075996
Кольцо регулировочное 2,40
13
21080-2303106-00
8450075997
Кольцо регулировочное 2,45
13
21080-2303107-00
8450075998
Кольцо регулировочное 2,50
13
21080-2303108-00
8450075999
Кольцо регулировочное 2,55
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 191
13
21080-2303109-00
8450076000
Кольцо регулировочное 2,60
13
21080-2303110-00
8450006154
Кольцо регулировочное 2,65
14
21100-2301034-00
8450055156
Сальник полуоси правый в сборе
14
21100-2301034-01
8450055157
Сальник полуоси правый в сборе
стр. 192

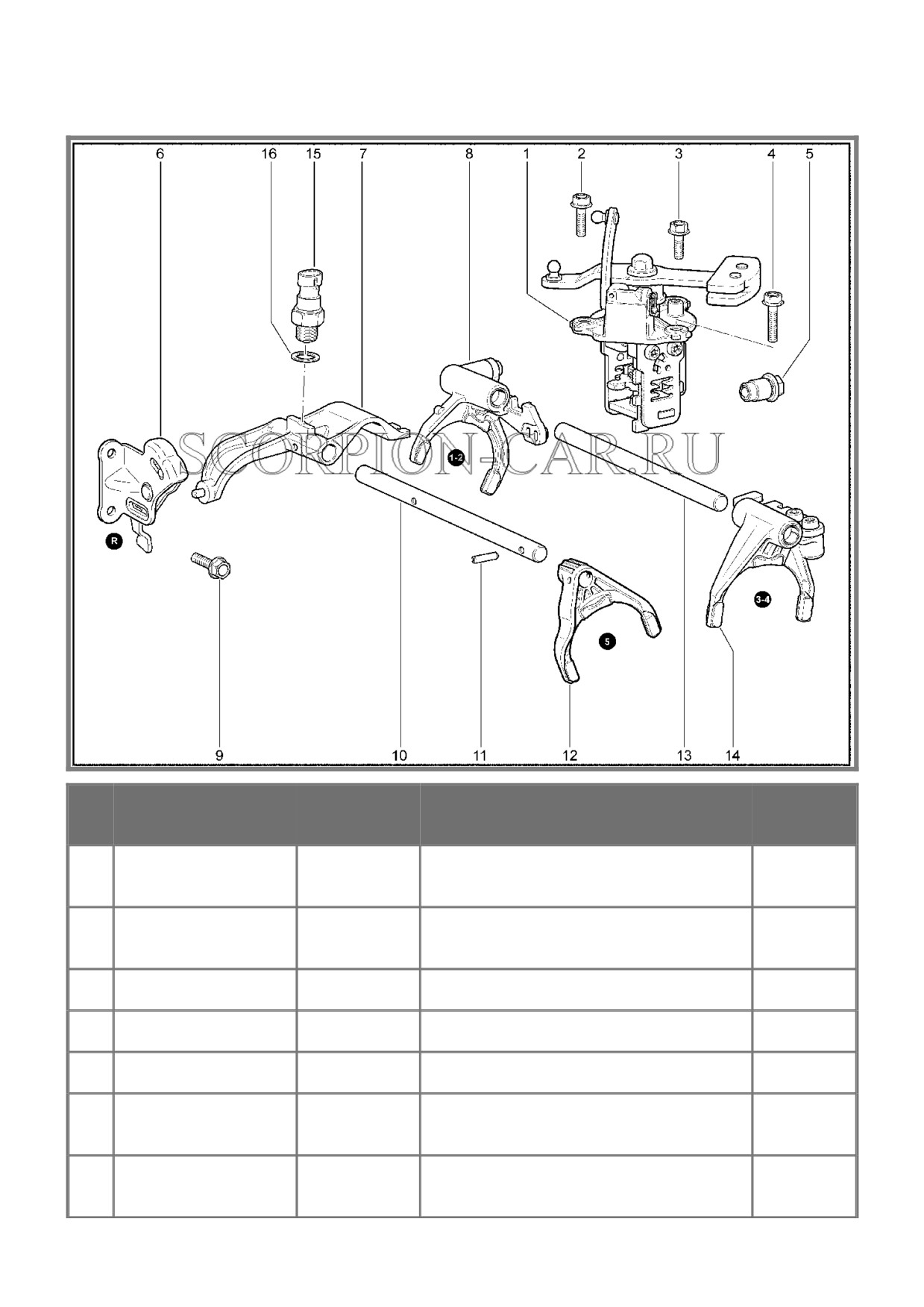

217010. МЕХАНИЗМ ВЫБОРА ПЕРЕДЕЧ (BVM5)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Механизм переключения передач в
1
21800-1702012-00
8450060616
сборе
Болт м8х25 крепления механизма
2
21810-1701348-00
8450060631
переключения передач
3
21810-1701344-00
8450060629
Болт м8х35
4
21810-1701347-00
8450060630
Болт м8х25
5
21810-1702370-00
8450060639
Фиксатор штоков в сборе
Вилка включения заднего хода в
6
21800-1702044-00
8450060617
сборе
Головка штока включения 5-й
7
21810-1702070-00
8450060638
передачи и заднего хода в сборе
стр. 193
Вилка переключения 1-ой и 2-ой
8
21810-1702022-01
8450060634
передачи в сборе
9
11180-1703340-00
8450006023
Болт крепления кронштейна тросов
Шток вилки переключения 5-ой
10
21810-1702098-00
8450076003
передачи
11
00001-0041660-70
8450006070
Штифт 5х22 табл. 12213
Вилка включения 5-ой передачи в
12
21810-1702034-00
8450060636
сборе
13
21810-1702061-00
8450076004
Шток вилок переключения передач
Вилка переключения 3-й и 4-ой
14
21810-1702026-00
8450060635
передачи в сборе
15
21900-3710410-00
8450008362
Выключатель света заднего хода
16
21080-3512115-00
8450054244
Прокладка
стр. 194

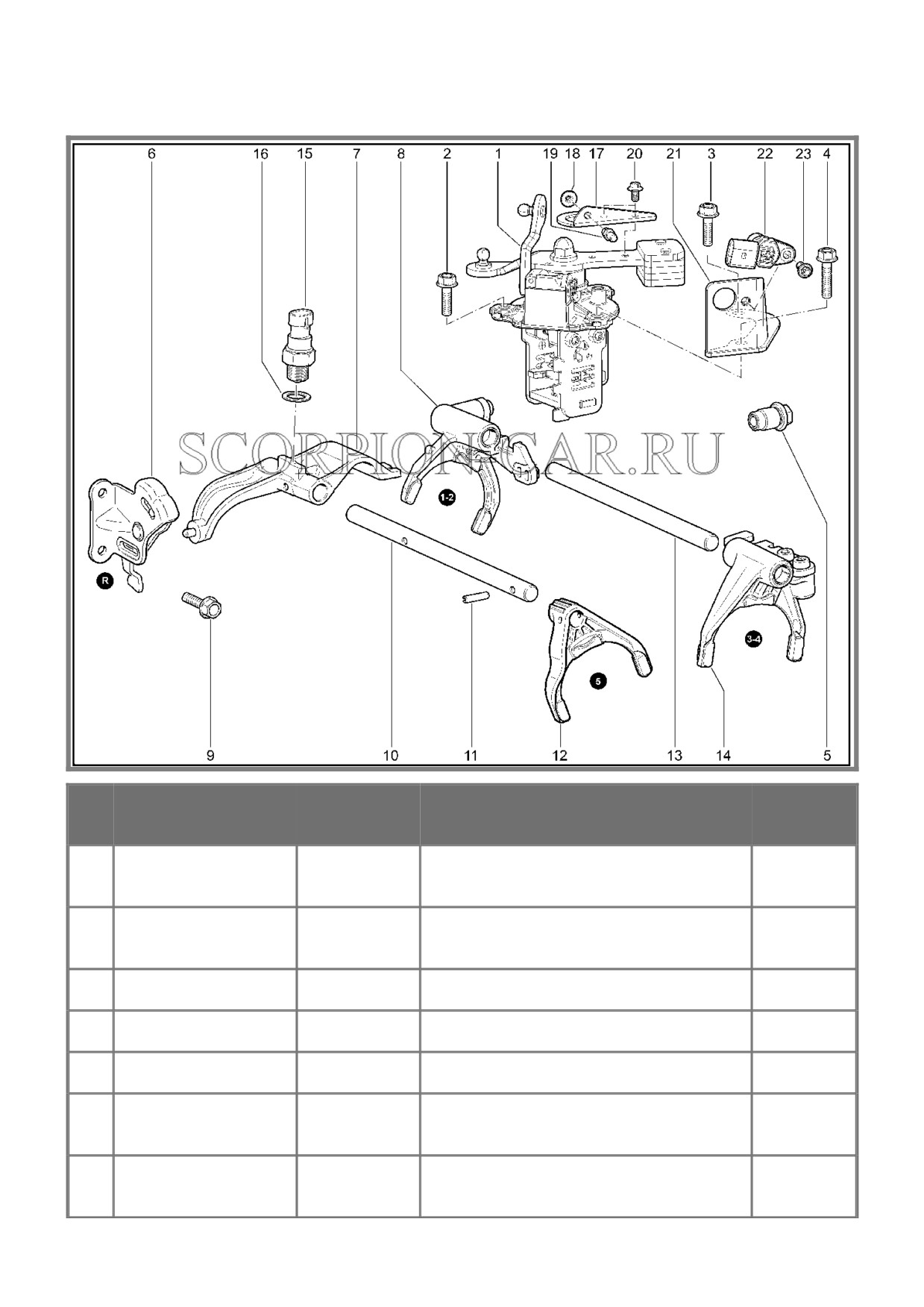

217020. МЕХАНИЗМ ВЫБОРА ПЕРЕДЕЧ (BVM5)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Механизм переключения передач в
1
21800-1702012-03
8450102070
сборе
Болт м8х25 крепления механизма
2
21810-1701348-00
8450060631
переключения передач
3
21810-1701344-00
8450060629
Болт м8х35
4
21810-1701347-00
8450060630
Болт м8х25
5
21810-1702370-00
8450060639
Фиксатор штоков в сборе
Вилка включения заднего хода в
6
21800-1702044-00
8450060617
сборе
Головка штока включения 5-й
7
21810-1702070-00
8450060638
передачи и заднего хода в сборе
стр. 195
содержание .. 5 6 7 8 ..
