LADA Granta FL, Granta FL Cross. Каталог запчастей (2019 год) - часть 5

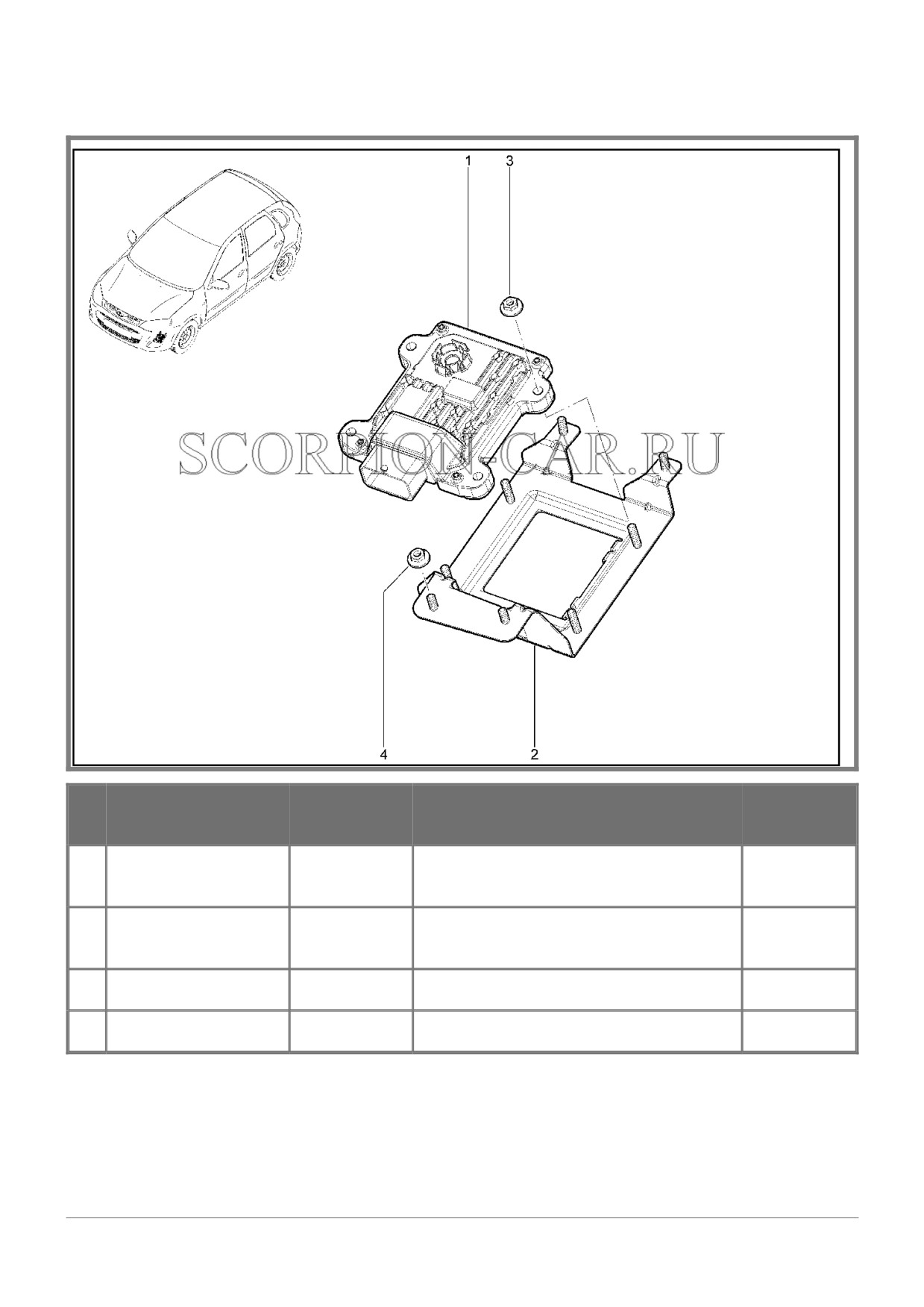

174210. КОНТРОЛЛЕР УПРАВЛЕНИЯ АКПП
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Контроллер управления
1
21126-1412020-00
8450056658
автоматической коробкой передач
Кронштейн крепления контроллера
2
21902-1412064-00
8450060827
акп
3
00001-0038321-01
8450001066
Гайка м6 табл.10137
4
00001-0038321-01
8450001066
Гайка м6 табл.10137
стр. 114

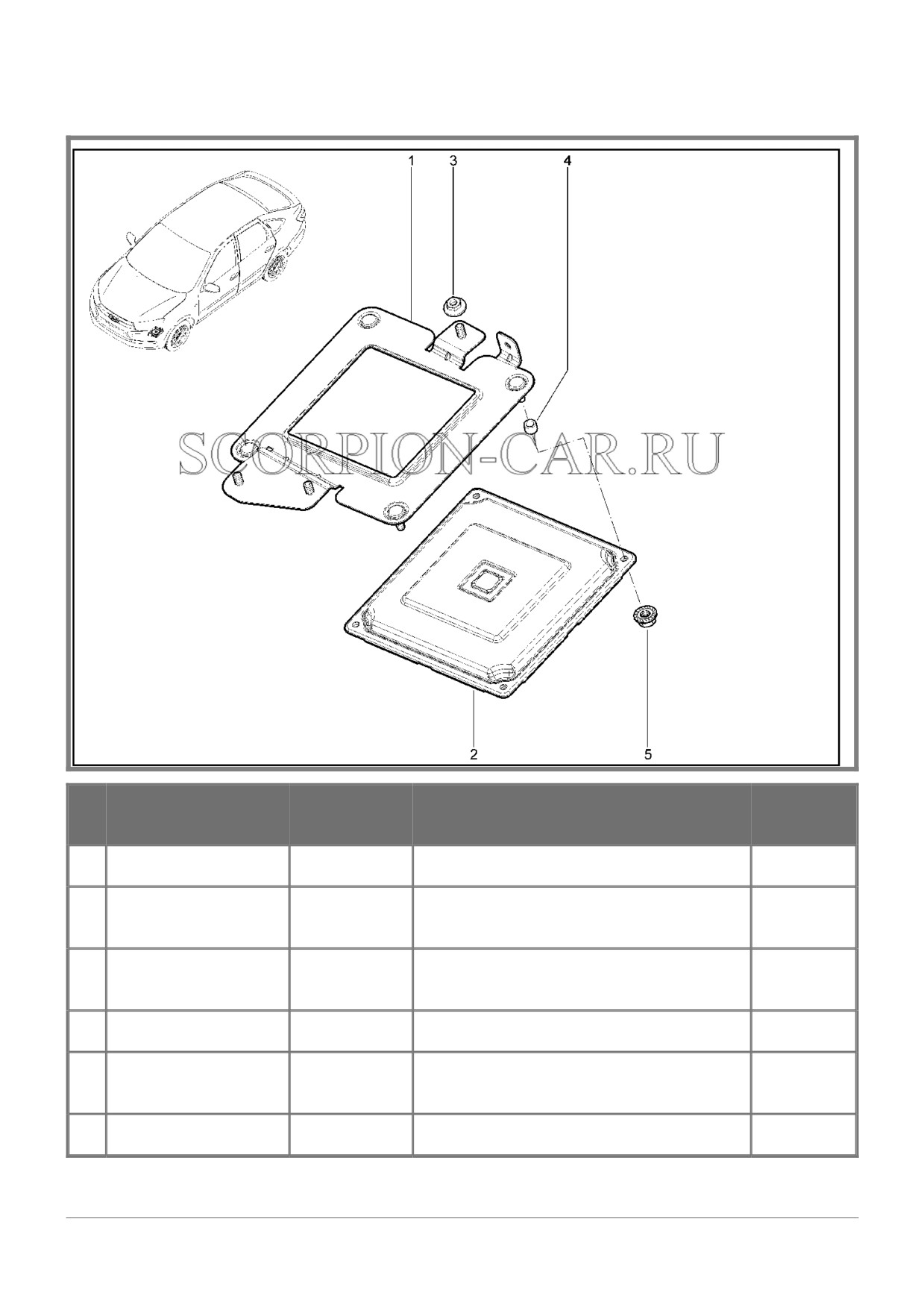

174310. КОНТРОЛЛЕР УПРАВЛЕНИЯ АМКПП
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21907-1412064-05
8450074083
Кронштейн крепления контроллера
Контроллер управления
2
21907-1412020-10
8450074082
роботизированной коробкой передач
Контроллер управления
2
8450103047
роботизированной коробкой передач
3
00001-0038321-01
8450001066
Гайка м6 табл.10137
Втулка распорная крепления
4
21010-1302065-00
8450008581
радиатора
5
00001-0038318-01
8450004501
Гайка м 5 табл.10137
стр. 115

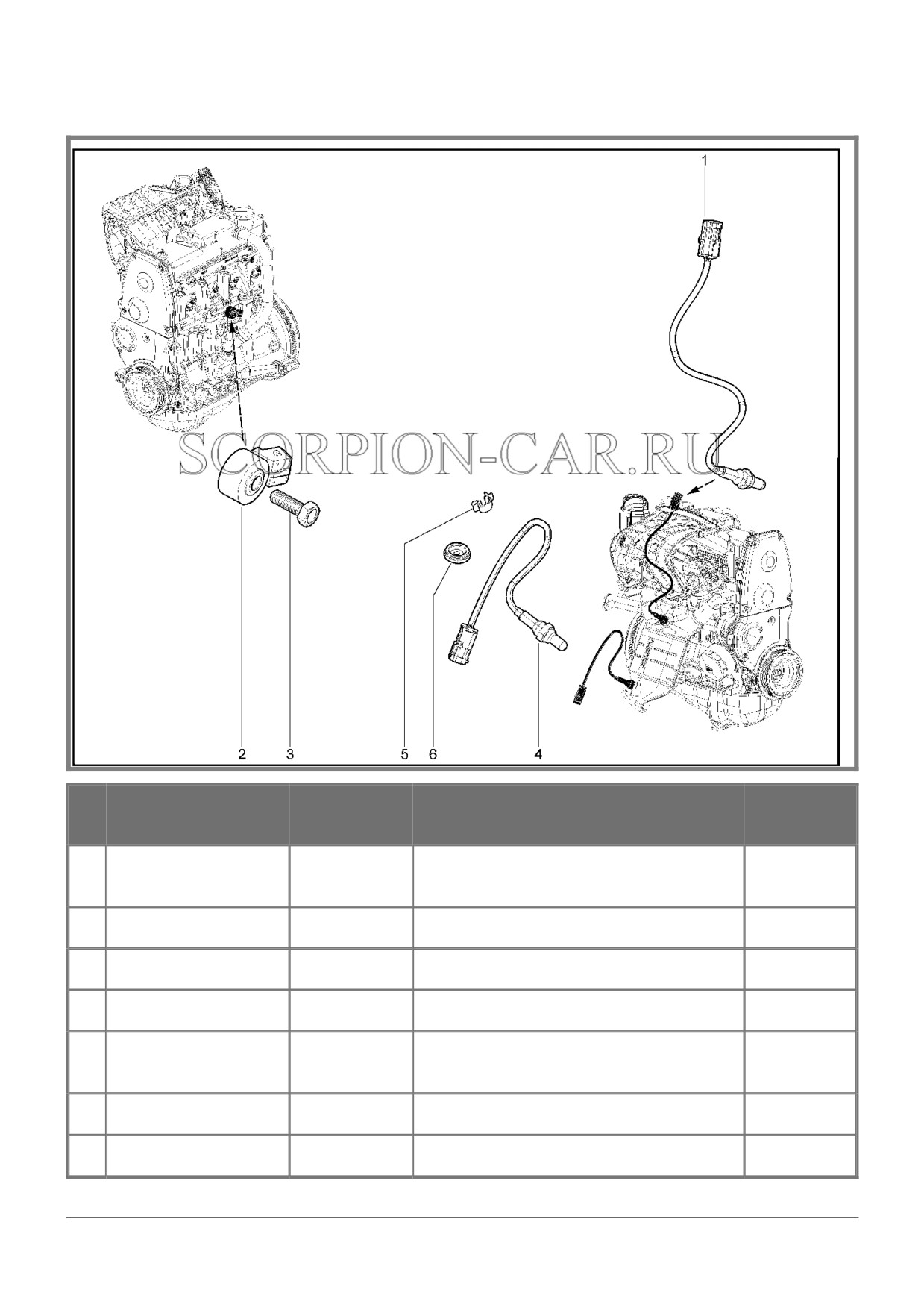

175010. ДАТЧИКИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Датчик концентрации кислорода
1
21074-3850010-00
8450001409
управляющий
2
21120-3855020-01
8450056484
Датчик детонации
2
21120-3855020-02
8450056485
Датчик детонации
3
00001-0060436-21
8450006078
Болт м8х25
Датчик концентрации кислорода
4
21074-3850010-00
8450001409
диагностический
5
00001-0045694-80
8450001393
Скоба 10х3,8 табл.14564
6
21082-3724118-10
8450003464
Уплотнитель проводов
стр. 116

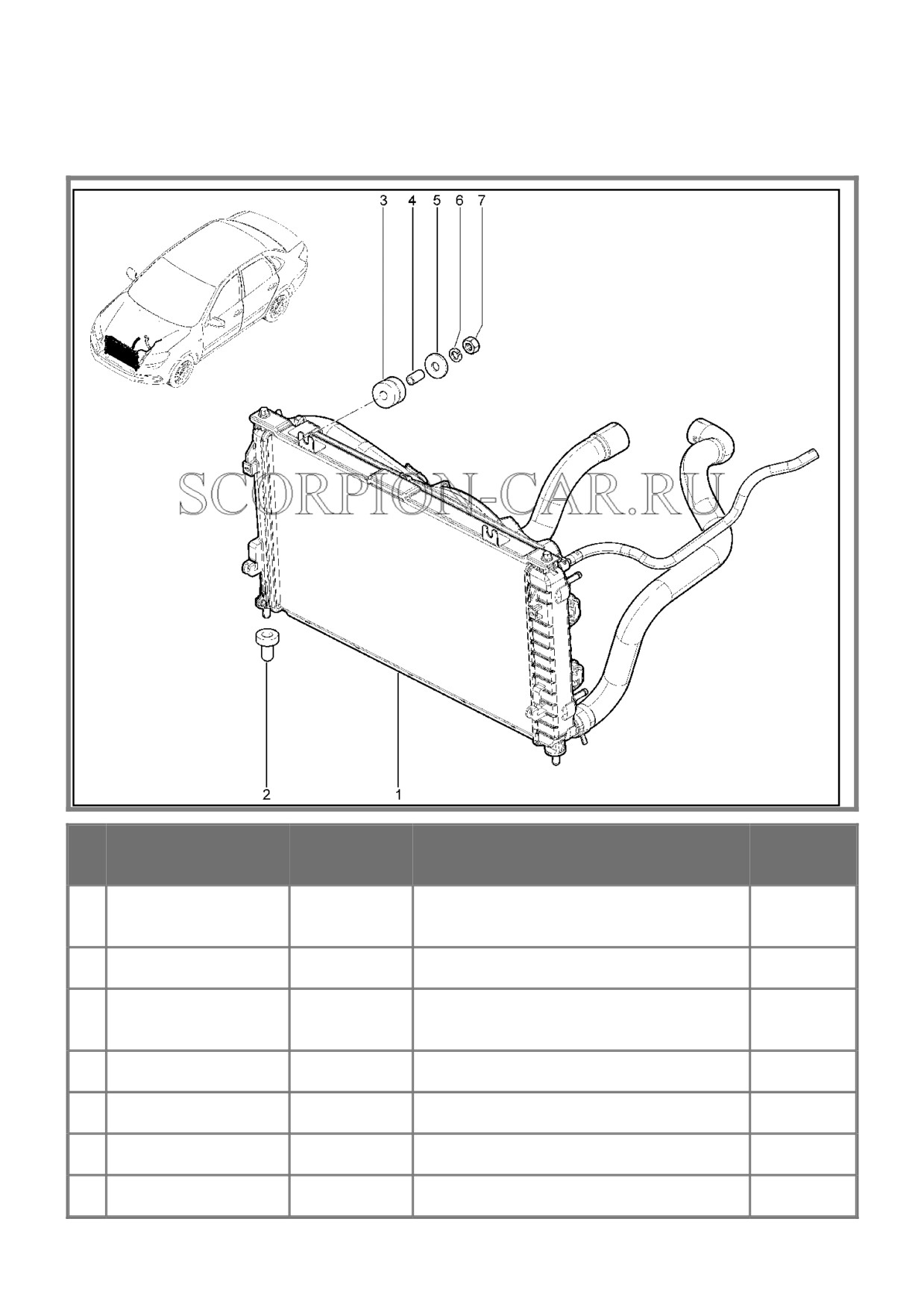

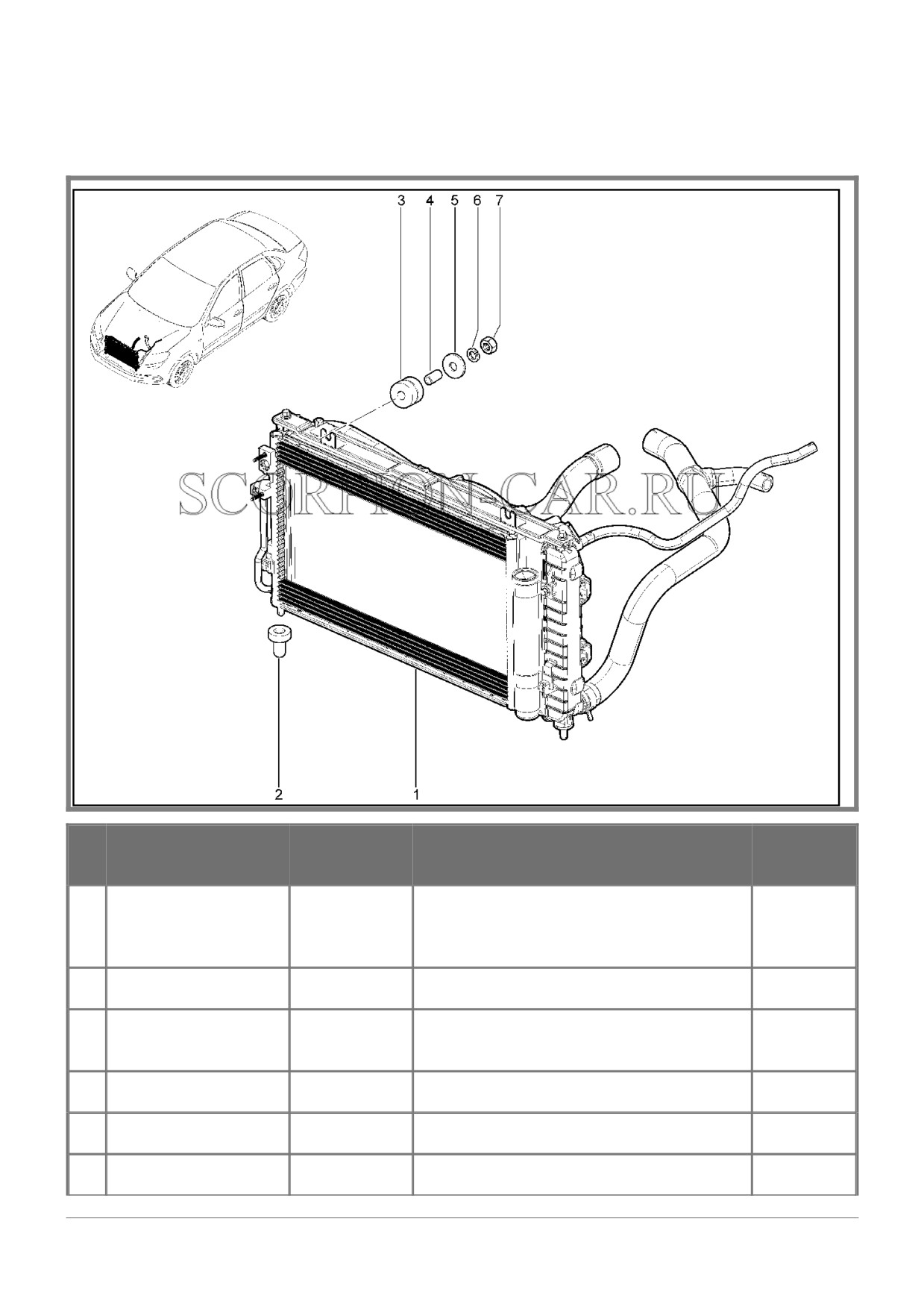

190010. РАДИАТОР СИСТЕМЫ ОХЛ.ДВИГАТЕЛЯ
(без КУ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Радиатор с трубопроводами и
1
21900-1300010-04
8450003960
электровентилятором в сборе
2
21230-1302060-00
8450001133
Опора подвески радиатора
Втулка упругая крепления
3
21030-1308030-00
8450001134
электровентилятора
4
21030-1308031-00
8450001135
Втулка
5
00001-0026437-01
8450001123
Шайба 6х18
6
00001-0005164-70
8450001046
Шайба 6 пружинная
7
00001-0058962-21
8450001143
Гайка м 6 табл.10112
стр. 117

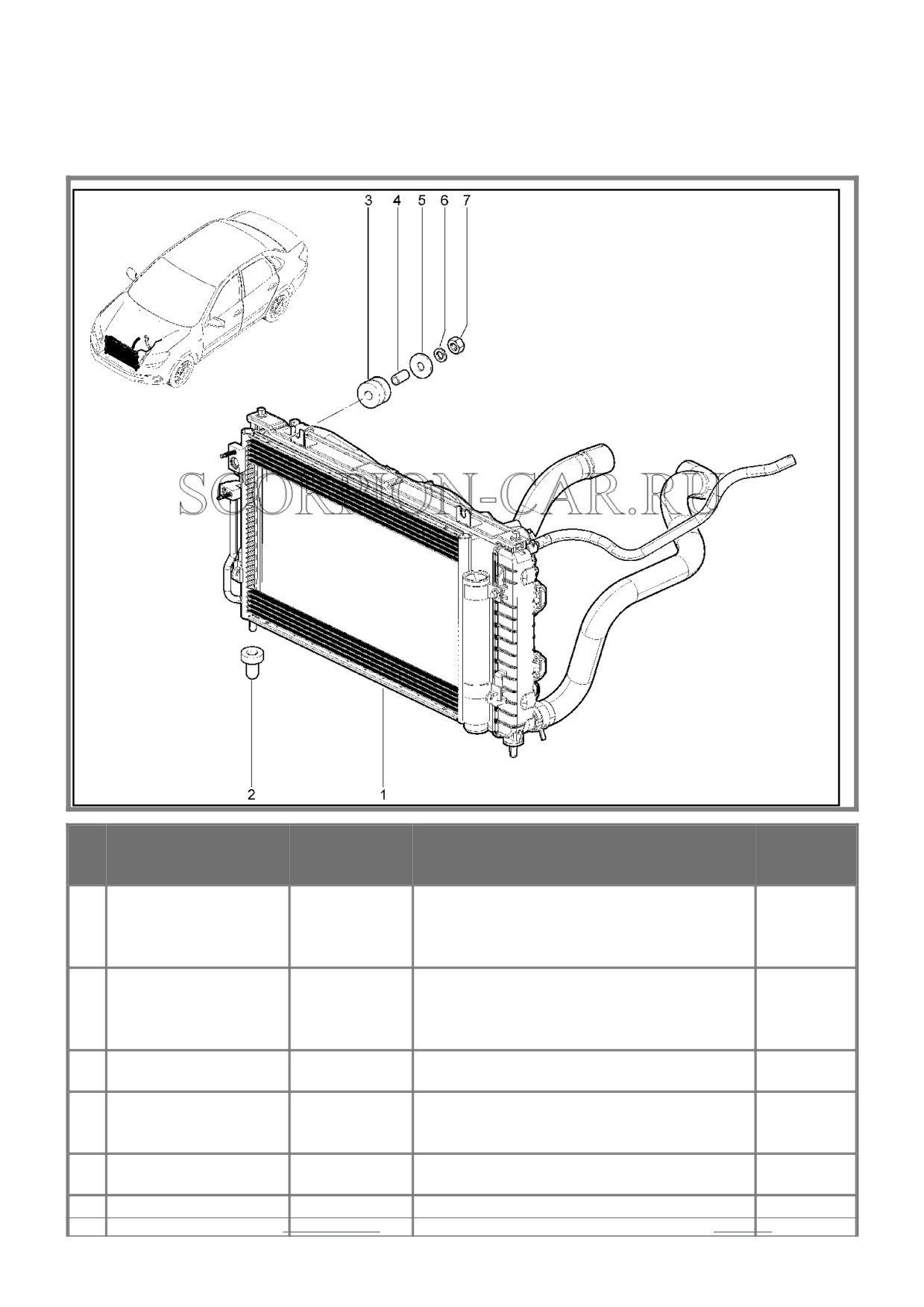

190110. РАДИАТОР СИСТЕМЫ ОХЛ.ДВИГАТЕЛЯ
(с КУ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Радиатор с трубопроводами,
1
21900-1300008-14
8450003964
конденсатором, ресивером и
электровентилятором в сборе
Радиатор с трубопроводами,
1
21903-1300008-14
8450003962
конденсатором, ресивером и
электровентилятором в сборе
2
21230-1302060-00
8450001133
Опора подвески радиатора
Втулка упругая крепления
3
21030-1308030-00
8450001134
электровентилятора
4
21030-1308031-00
8450001135
Втулка
5
00001-0026437-01
8450001123
Шайба 6х18
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 119
6
00001-0005164-70
8450001046
Шайба 6 пружинная
7
00001-0058962-21
8450001143
Гайка м 6 табл.10112
стр. 120
190210. РАДИАТОР СИСТЕМЫ ОХЛ.ДВИГАТЕЛЯ
(16 кл, BVA5)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Радиатор с трубопроводами,
конденсатором, ресивером,
1
21902-1300008-14
8450003961
электровентилятором и охладителем
масла в сборе
2
21230-1302060-00
8450001133
Опора подвески радиатора
Втулка упругая крепления
3
21030-1308030-00
8450001134
электровентилятора
4
21030-1308031-00
8450001135
Втулка
5
00001-0026437-01
8450001123
Шайба 6х18
6
00001-0005164-70
8450001046
Шайба 6 пружинная
стр. 121
7
00001-0058962-21
8450001143
Гайка м 6 табл.10112
стр. 122
190310. РАДИАТОР СИСТЕМЫ ОХЛ.ДВИГАТЕЛЯ
(16 кл,BVR5)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Радиатор с трубопроводами,
1
21907-1300008-14
8450003963
конденсатором, ресивером и
электровентилятором в сборе
2
21230-1302060-00
8450001133
Опора подвески радиатора
Втулка упругая крепления
3
21030-1308030-00
8450001134
электровентилятора
4
21030-1308031-00
8450001135
Втулка
5
00001-0026437-01
8450001123
Шайба 6х18
6
00001-0005164-70
8450001046
Шайба 6 пружинная
стр. 123
7
00001-0058962-21
8450001143
Гайка м 6 табл.10112
стр. 124

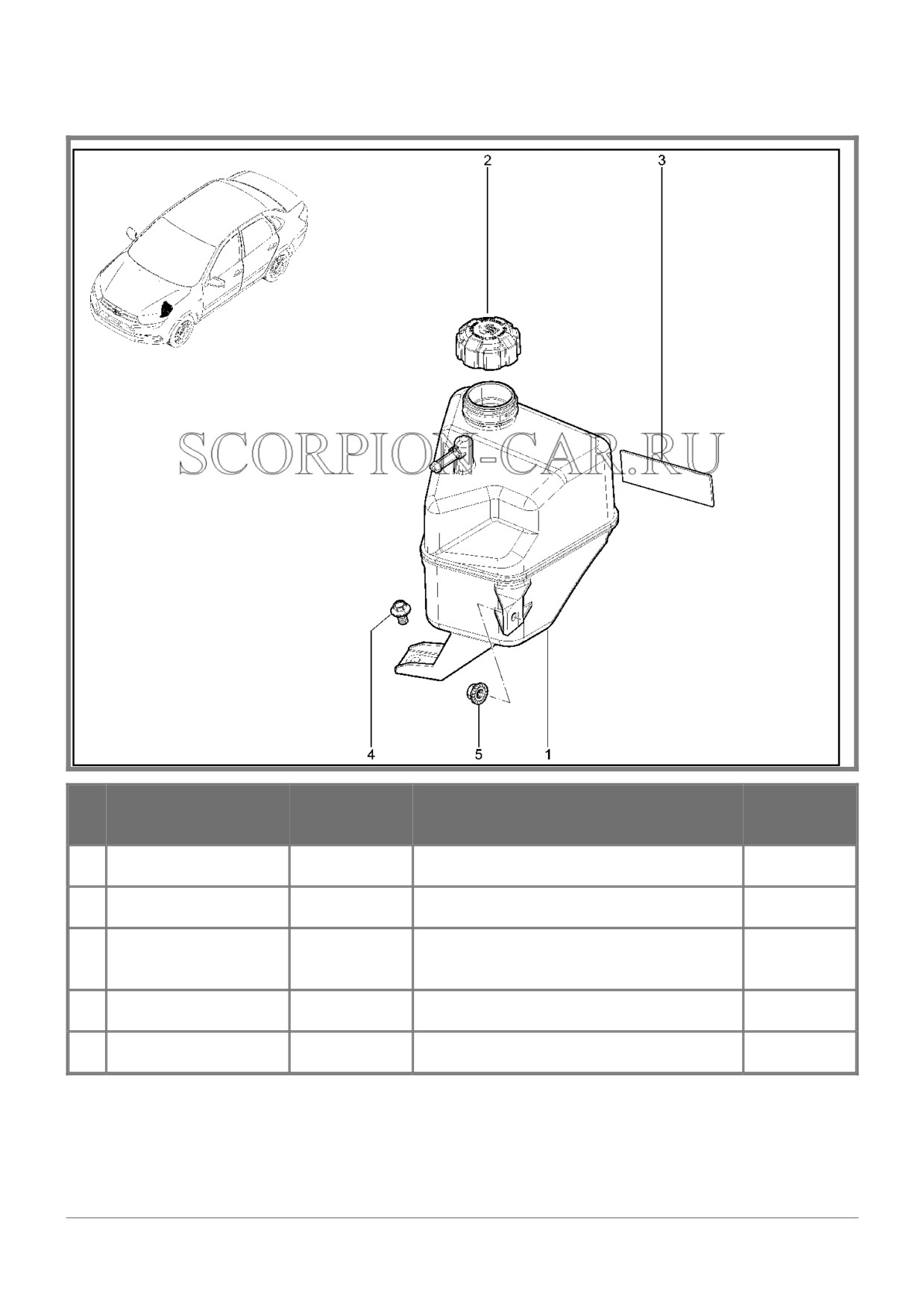

191010. БАЧОК РАСШИРИТЕЛЬНЫЙ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-1311010-10
8450003221
Бачок расширительный в сборе
2
21080-1311065-04
8450003890
Пробка расширительного бачка
Прокладка расширительного бачка
3
21100-1311094-00
8450001138
нижняя
4
00001-0038360-21
8450001067
Болт м6х12 табл.10364
5
00001-0038321-01
8450001066
Гайка м6 табл.10137
стр. 125

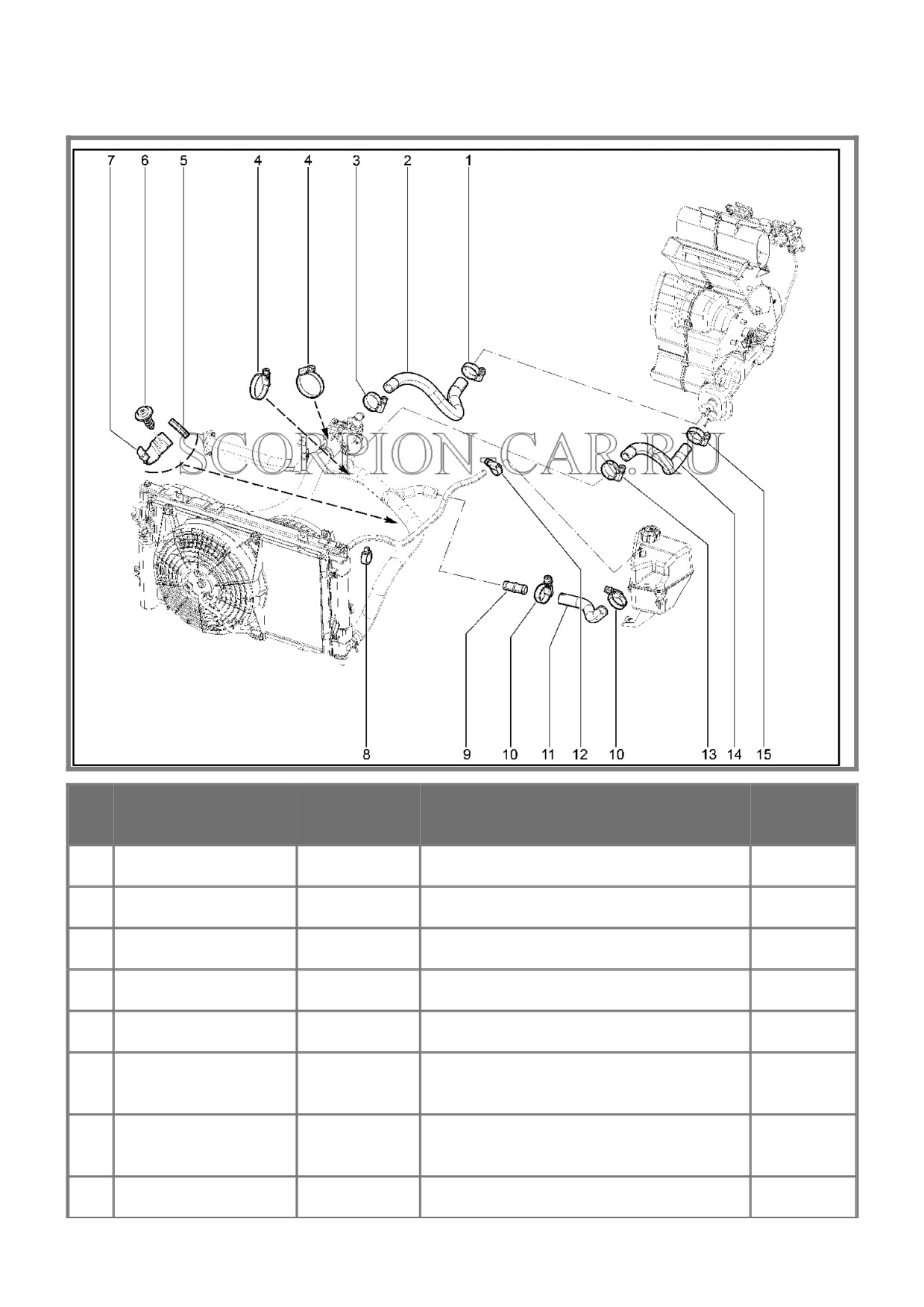

192010. ШЛАНГИ СИСТЕМЫ ОХЛ. ДВИГАТЕЛЯ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21080-1300080-60
8450001025
Хомут винтовой в сборе
2
21900-8101200-10
8450003811
Шланг подводящий отопителя
3
21080-1300080-60
8450001025
Хомут винтовой в сборе
4
21080-1300080-70
8450001132
Хомут винтовой в сборе
5
11190-1300301-00
8450002916
Профиль защитный
Винт самонарезающий с
6
7703017104
шестигранной головкой 6х17,5
Кронштейн поддерживающий
7
21900-1300156-10
8450002915
трубопровода
8
00001-0045701-80
8450001142
Скоба 20х3 табл.14564
стр. 126
9
21080-1300080-60
8450001025
Хомут винтовой в сборе
Шланг заправочный системы
10
21900-1303080-00
8450001026
охлаждения
Кронштейн поддерживающий
11
21900-1300156-00
8450002914
трубопровода
12
21080-1300080-40
8450001131
Хомут винтовой в сборе
13
21080-1300080-60
8450001025
Хомут винтовой в сборе
14
21900-8101204-10
8450003812
Шланг отводящий отопителя
15
21080-1300080-60
8450001025
Хомут винтовой в сборе
стр. 127
192110. ШЛАНГИ СИСТЕМЫ ОХЛ. ДВИГАТЕЛЯ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21900-1300087-10
8450074709
Хомут пружинный
2
21900-8101200-20
8450074050
Шланг отоп подвод
3
21080-1300080-60
8450001025
Хомут винтовой в сборе
4
21080-1300080-70
8450001132
Хомут винтовой в сборе
5
11190-1300301-00
8450002916
Профиль защитный
Винт самонарезающий с
6
7703017104
шестигранной головкой 6х17,5
Кронштейн поддерживающий
7
21900-1300156-10
8450002915
трубопровода
8
00001-0045701-80
8450001142
Скоба 20х3 табл.14564
стр. 128
9
21230-1014059-20
8450058380
Патрубок соединительный
10
21080-1300080-60
8450001025
Хомут винтовой в сборе
Шланг заправочный системы
11
21900-1303080-20
8450003763
охлаждения
12
21080-1300080-40
8450001131
Хомут винтовой в сборе
13
21080-1300080-60
8450001025
Хомут винтовой в сборе
14
21900-8101204-20
8450074051
Шланг отоп отвод
15
21900-1300087-10
8450074709
Хомут пружинный
стр. 129

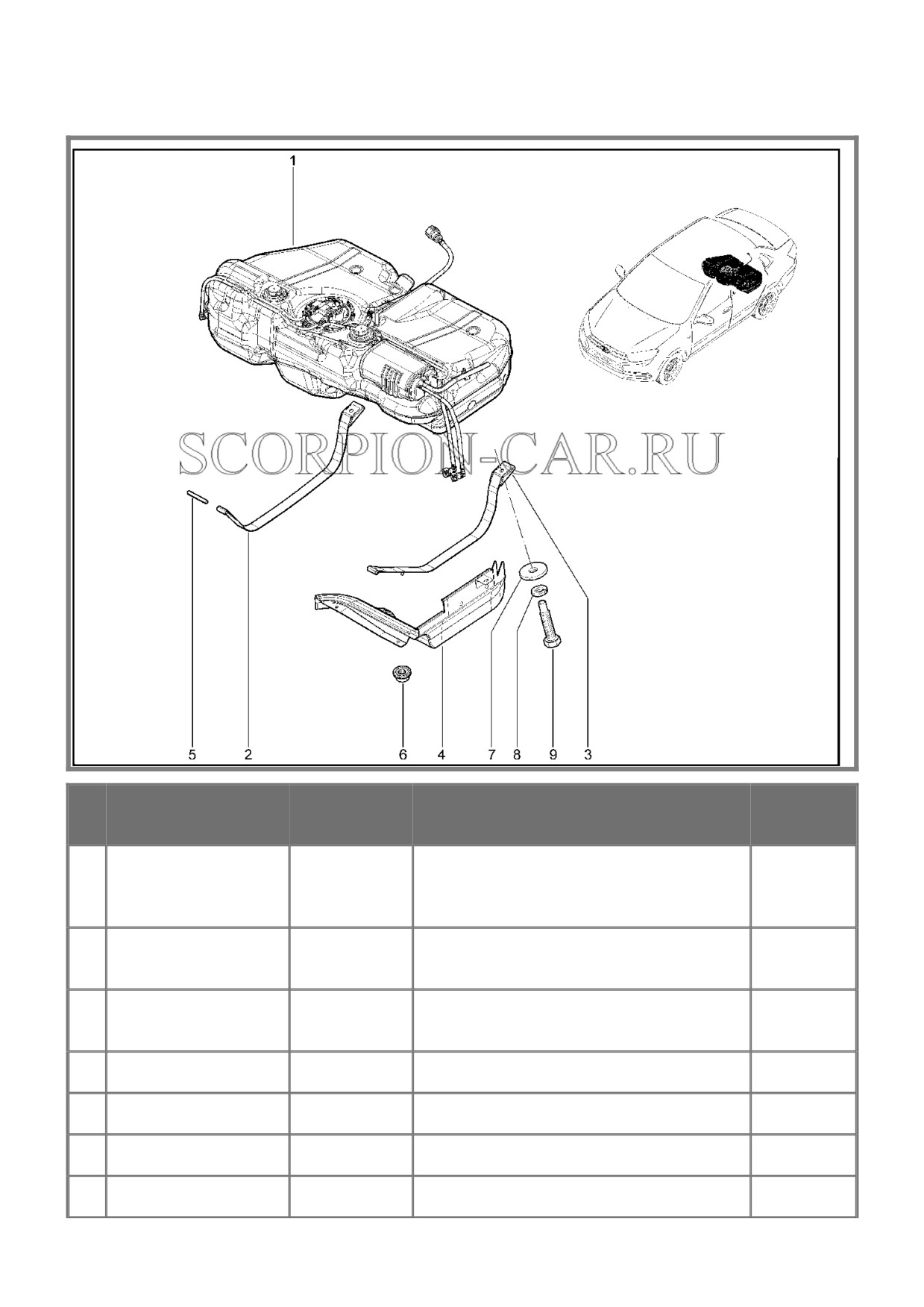

193010. БАК ТОПЛИВНЫЙ В СБОРЕ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Бак топливный с адсорбером,
1
21900-1101010-00
8450001074
топливным фильтром и
трубопроводами в сборе
Хомут крепления топливного бака
2
11180-1101126-10
8450001084
правый в сборе
Хомут крепления топливного бака
3
11180-1101114-10
8450001083
левый в сборе
4
11180-1101092-10
8450001082
Экран топливного бака в сборе
5
00001-0003260-10
8450001087
Штифт 8х70 табл. 12206
6
00001-0038321-01
8450001066
Гайка м6 табл.10137
7
00001-0026470-01
8450001090
Шайба 8 табл. 10172
стр. 130
8
00001-0005166-70
8450001088
Шайба 8 пружинная
Болт крепления хомута топливного
9
21100-1101176-00
8450001085
бака
стр. 131

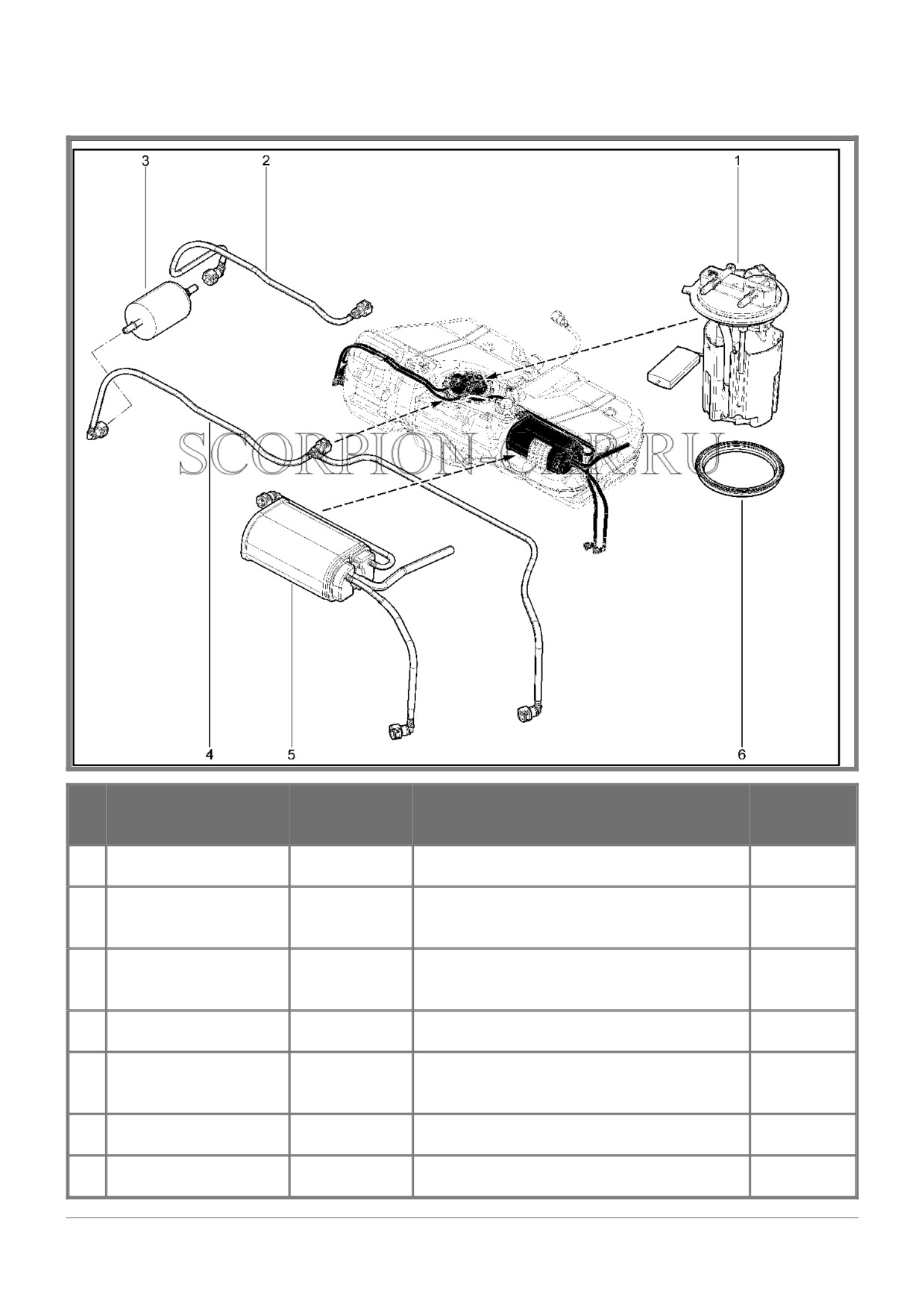

193110. БАК ТОПЛИВНЫЙ (россыпь)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21900-1139009-00
8450074009
Модуль электробензонасоса
Трубка от электробензонасоса к
2
11180-1104243-30
8450050962
т/фильтру в сборе
Трубка от электробензонасоса к
2
11180-1104243-31
8450072420
т/фильтру в сборе
3
21900-1117010-00
8450060653
Фильтр топливный
Трубка т/фильтра и т/трубопровода в
4
21900-1104222-02
8450102882
сборе
5
21900-1164009-01
8450102883
Адсорбер в сборе
6
11180-1101138-21
8450102884
Прокладка
стр. 132

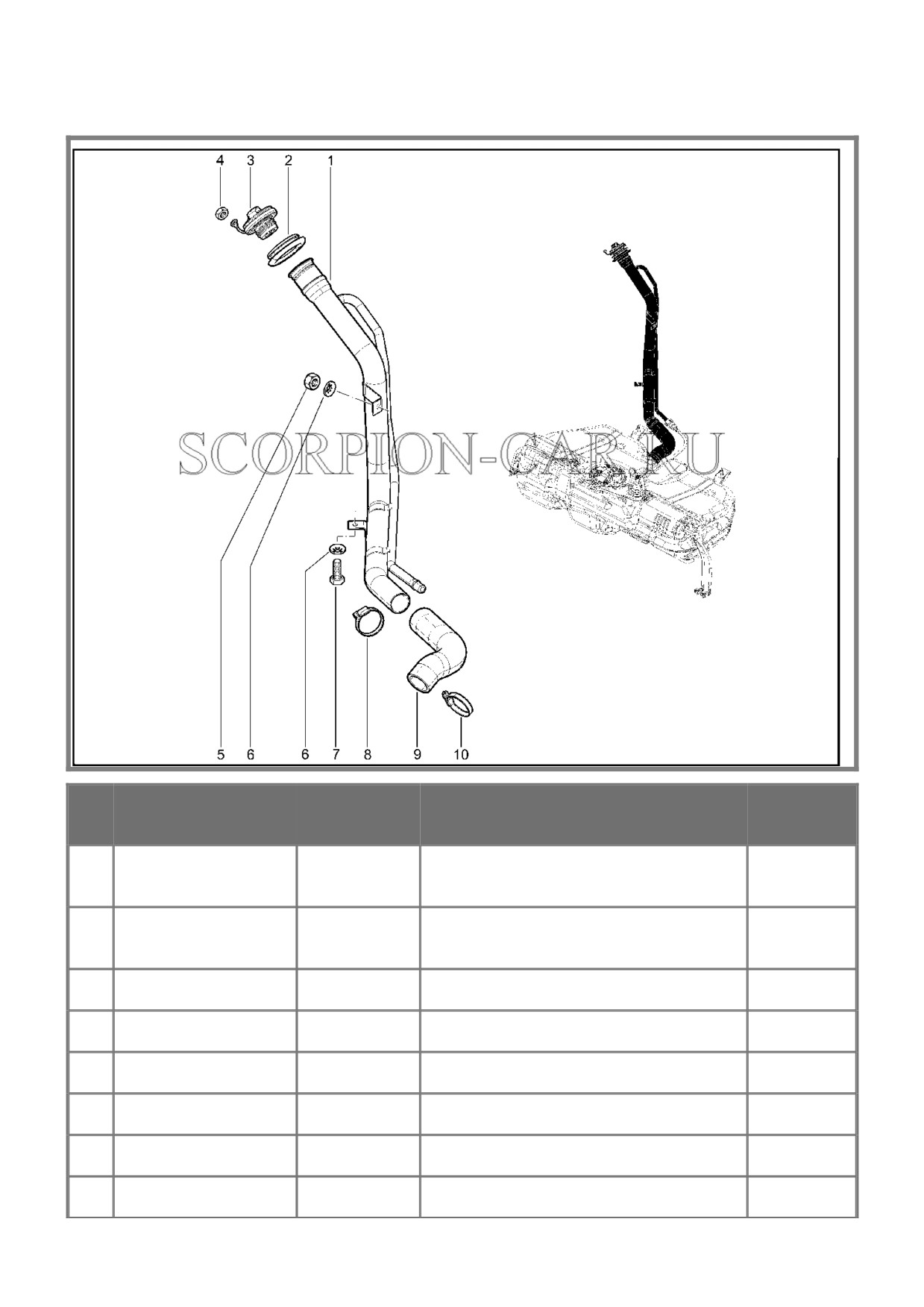

193210. ТРУБА НАЛИВНАЯ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Труба наливная топливного бака в
1
21900-1101060-00
8450001080
сборе
Уплотнитель наливной трубы
2
11180-1101085-00
8450001081
топливного бака
3
11180-1103010-12
8450001092
Пробка топливного бака в сборе
4
00001-0007940-11
8450001094
Гайка м4 низкая
5
00001-0058962-11
8450001091
Гайка м6
6
00001-0025990-71
8450001089
Шайба 6х15
7
00001-0009021-21
8450001047
Болт м6х14
8
21700-1101400-01
8450006249
Хомут винтовой в сборе
стр. 133
Шланг соединительный наливной
9
11180-1101080-10
8450001075
горловины и наливной трубы
10
21700-1101400-01
8450006249
Хомут винтовой в сборе
стр. 134

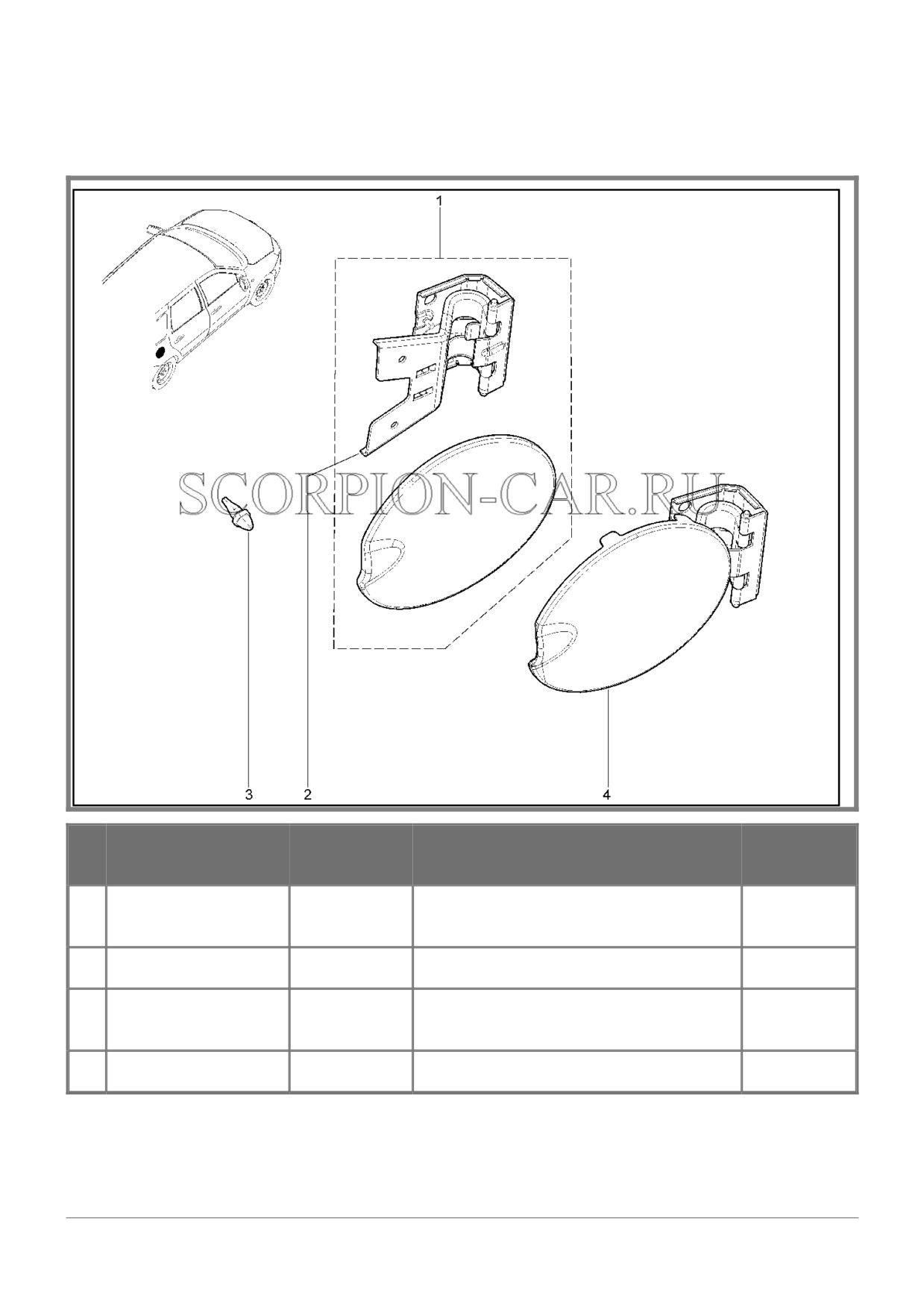

193910. КРЫШКА ЛЮКА НАЛИВНОЙ
ГОРЛОВИНЫ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Крышка люка наливной горловины
1
11180-8413010-00
8450002520
топливного бака в сборе
2
11180-8413030-00
8450051724
Петля люка наливной горловины
Буфер крышки люка топливного
3
21010-8404160-00
8450001904
бака
4
11180-8413010-10
8450051723
Крышка люка нал гор
стр. 135

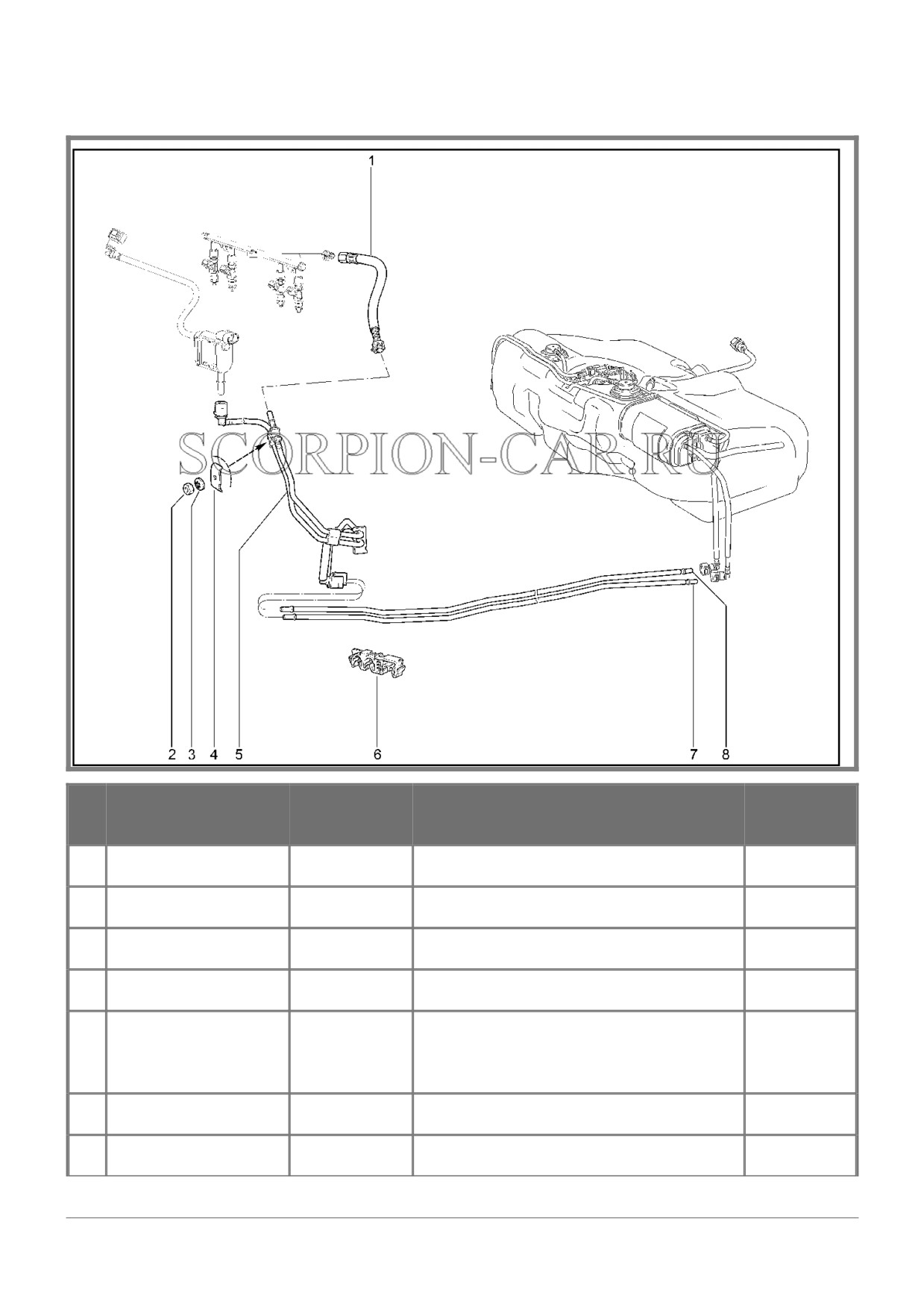

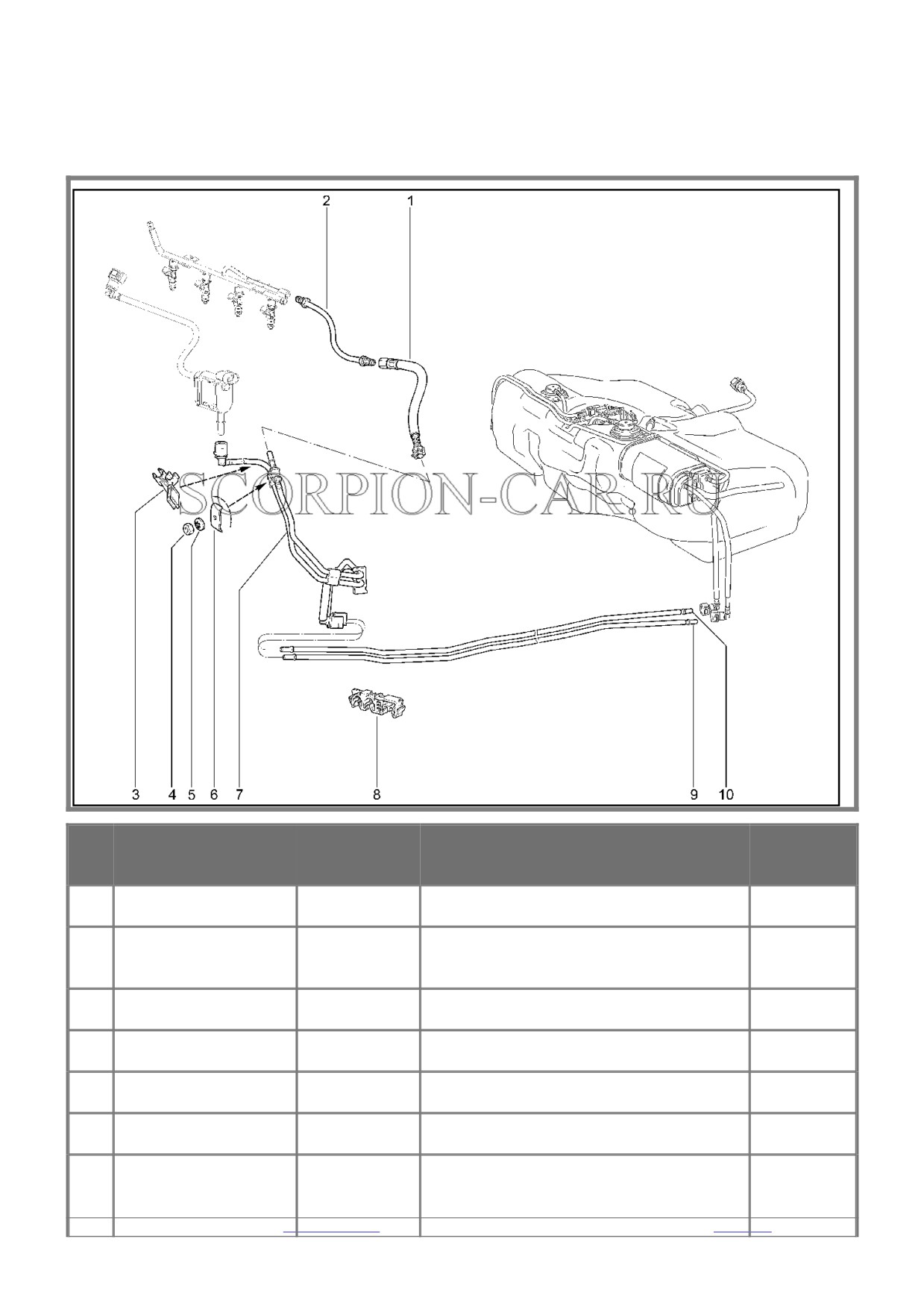

194010. ТРУБКИ ТОПЛИВНОЙ СИСТЕМЫ (8 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-1104240-01
8450001098
Шланг топливный в сборе
2
00001-0058962-11
8450001091
Гайка м6
3
00001-0026053-71
8450001100
Шайба 6 зубчатая
4
21900-1104116-00
8450001096
Зажим
Трубки передние топливного и
5
21900-1104040-00
8450001095
парового трубопроводов со скобой в
сборе
6
21900-1104042-00
8450001282
Скоба крепления трубопроводов
7
21900-1164248-00
8450001285
Трубка паропровода средняя в сборе
стр. 136
Трубка топливного трубопровода в
8
21900-1104034-00
8450001281
сборе
стр. 137
194110. ТРУБКИ ТОПЛИВНОЙ СИСТЕМЫ (16
кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-1104240-01
8450001098
Шланг топливный в сборе
Трубка топливного трубопровода
2
11190-1104013-11
8450051887
передняя в сборе
3
21900-1164292-00
8450003717
Скоба
4
00001-0058962-11
8450001091
Гайка м6
5
00001-0026053-71
8450001100
Шайба 6 зубчатая
6
21900-1104116-00
8450001096
Зажим
Трубки передние топливного и
7
21900-1104040-00
8450001095
парового трубопроводов со скобой в
сборе
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 138
Трубки передние топливного и
7
21900-1104040-10
8450003716
парового трубопровода со скобой в
сборе
8
21900-1104042-00
8450001282
Скоба крепления трубопроводов
9
21900-1164248-00
8450001285
Трубка паропровода средняя в сборе
Трубка топливного трубопровода в
10
21900-1104034-00
8450001281
сборе
стр. 139

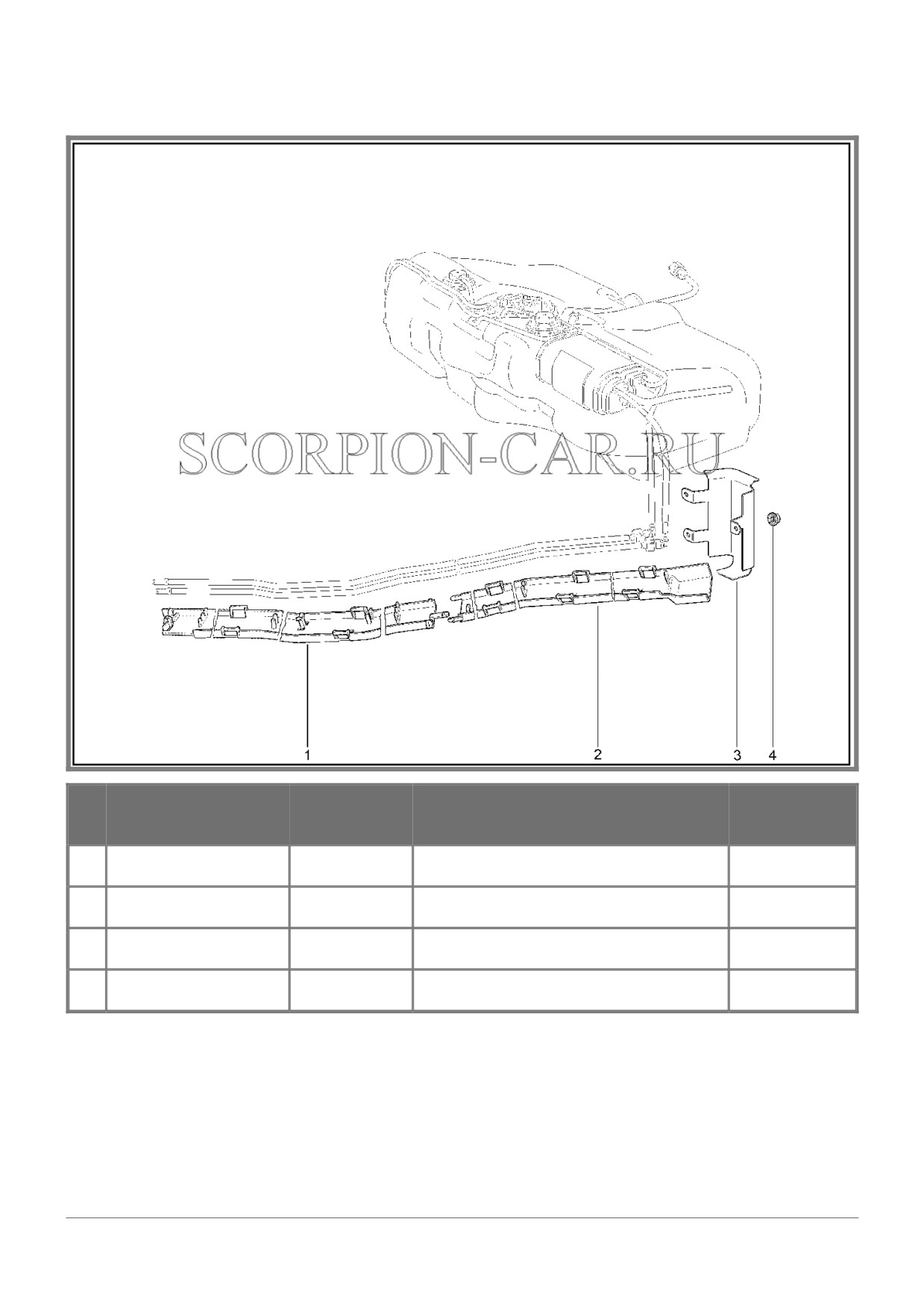

195010. ЭКРАНЫ ЗАЩИТНЫЕ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21900-1104059-00
8450001283
Экран трубопроводов передний
2
21900-1104061-00
8450001284
Экран трубопроводов задний
3
21900-1104195-00
8450001097
Экран
4
00001-0038321-01
8450001066
Гайка м6 табл.10137
стр. 140

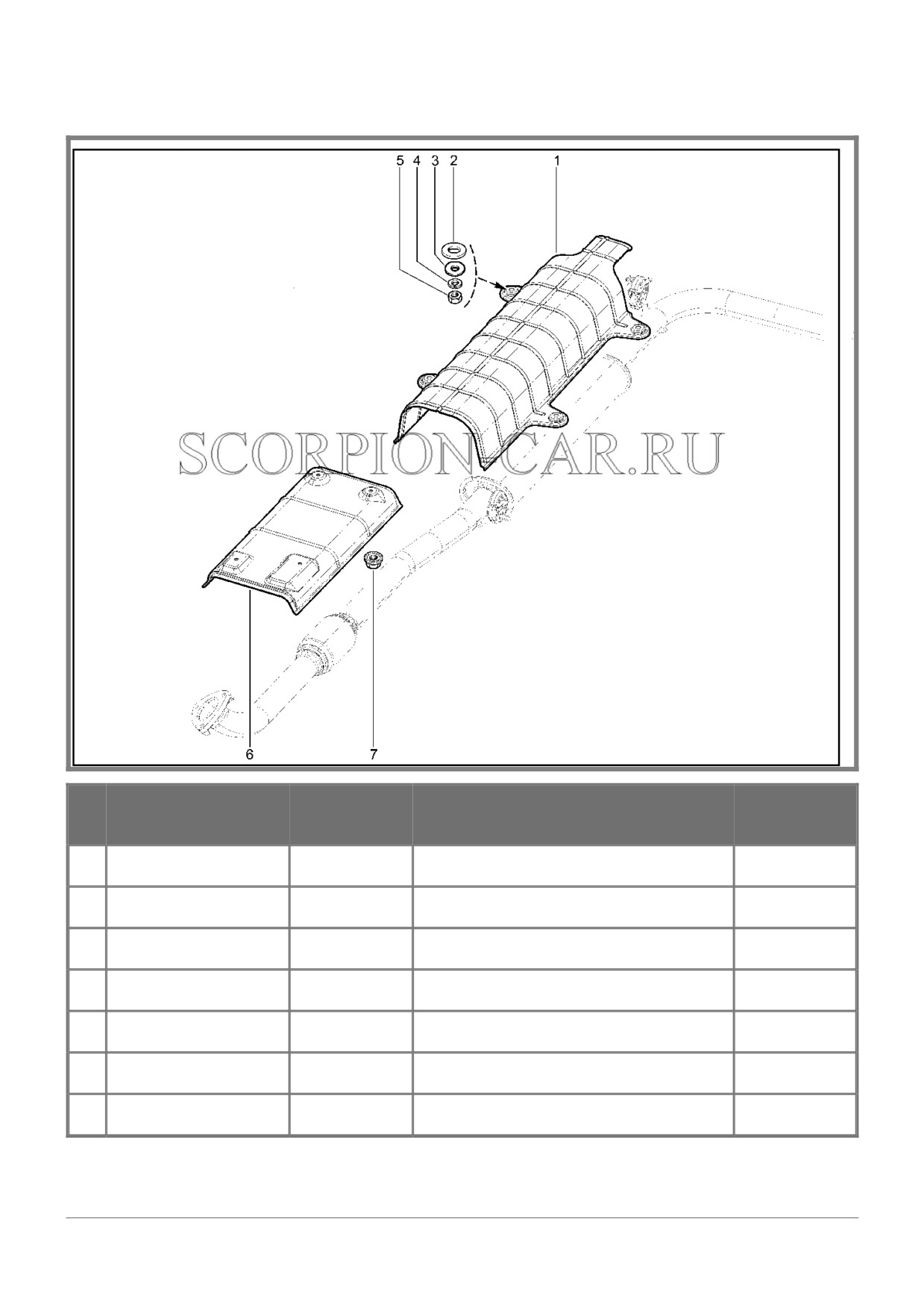

195310. ТЕРМОЭКРАНЫ СИСТЕМЫ ВЫПУСКА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-1203104-00
8450001119
Экран защиты пола кузова
2
00001-0005200-01
8450001004
Шайба 12 таблица 10172
3
00001-0026437-01
8450001123
Шайба 6х18
4
00001-0005164-70
8450001046
Шайба 6 пружинная
5
00001-0058962-11
8450001091
Гайка м6
6
11180-1206020-00
8450001124
Экран защитный пола кузова
7
00001-0038321-01
8450001066
Гайка м6 табл.10137
стр. 141
содержание .. 3 4 5 6 ..
