LADA Granta FL, Granta FL Cross. Каталог запчастей (2019 год) - часть 6

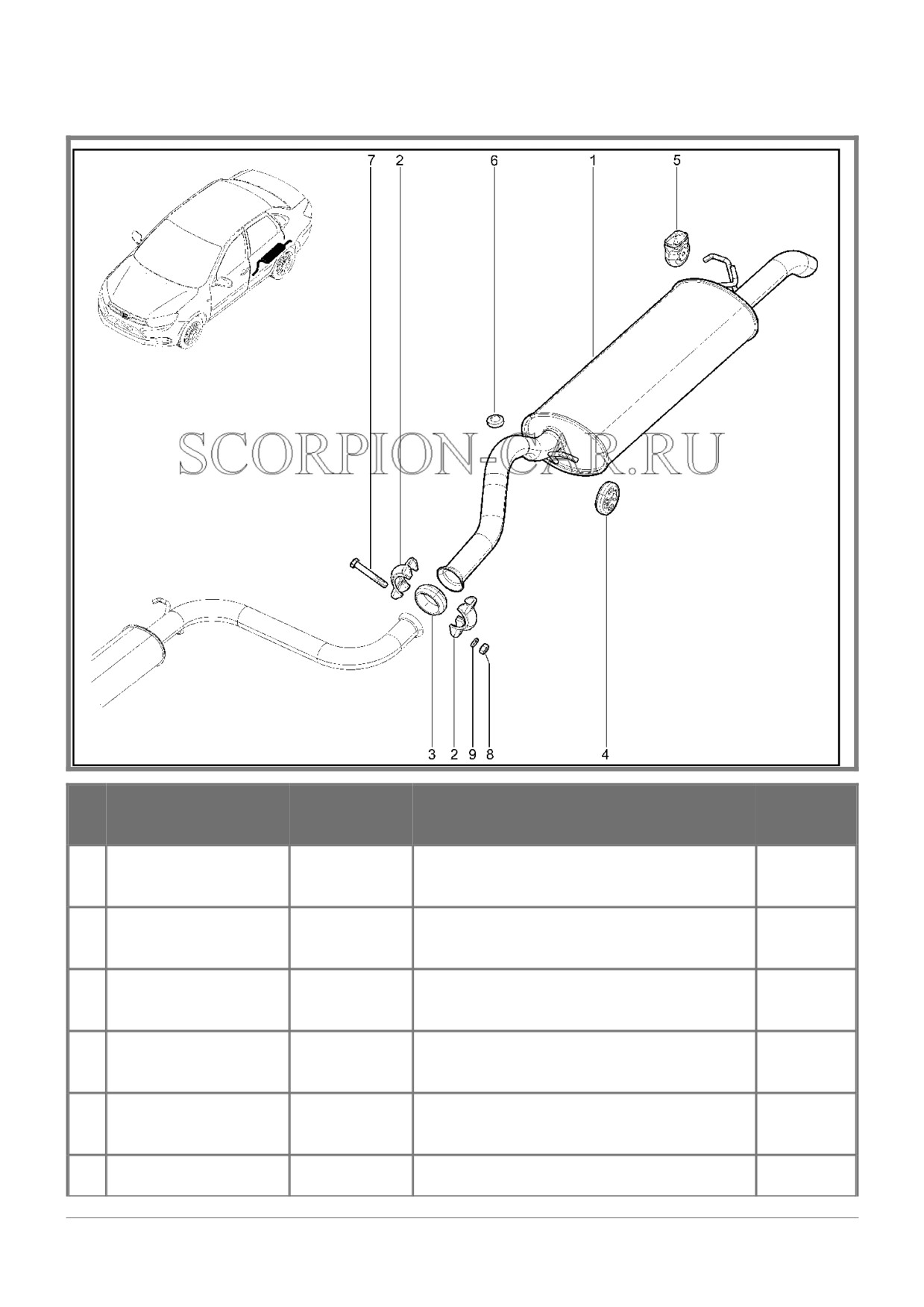

196010. ГЛУШИТЕЛЬ ОСНОВНОЙ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Глушитель основной с трубами и
1
21900-1200010-20
8450004166
кронштейнами в сборе
Глушитель основной с трубами и
1
21920-1200010-00
8450060894
кронштейнами в сборе
Глушитель основной с трубами и
1
21940-1200010-20
8450076419
кронштейнами в сборе
Глушитель основной с трубами и
1
8450106682
кронштейнами в сборе (drive active)
Хомут соединительный приемной
2
11180-1203064-00
8450001113
трубы и дополнительного глушителя
3
11180-1203121-00
8450001120
Кольцо уплотнительное
стр. 142
Подушка подвески системы выпуска
4
11180-1203073-00
8450001114
газов
Подушка подвески системы выпуска
4
11180-1203073-01
8450001115
газов
Подушка подвески системы выпуска
5
21213-1203073-00
8450001116
газов
Буфер брызговика панели задка и
6
21030-5601155-00
8450001121
бампера
7
00001-0060444-21
8450001059
Болт м8х60 табл.10312
8
00001-0061008-11
8450001030
Гайка м8
Глушитель дополнительный с трубами
8
21900-1200020-20
8450001987
и кронштейнами в сборе
9
00001-0005166-70
8450001088
Шайба 8 пружинная
стр. 143

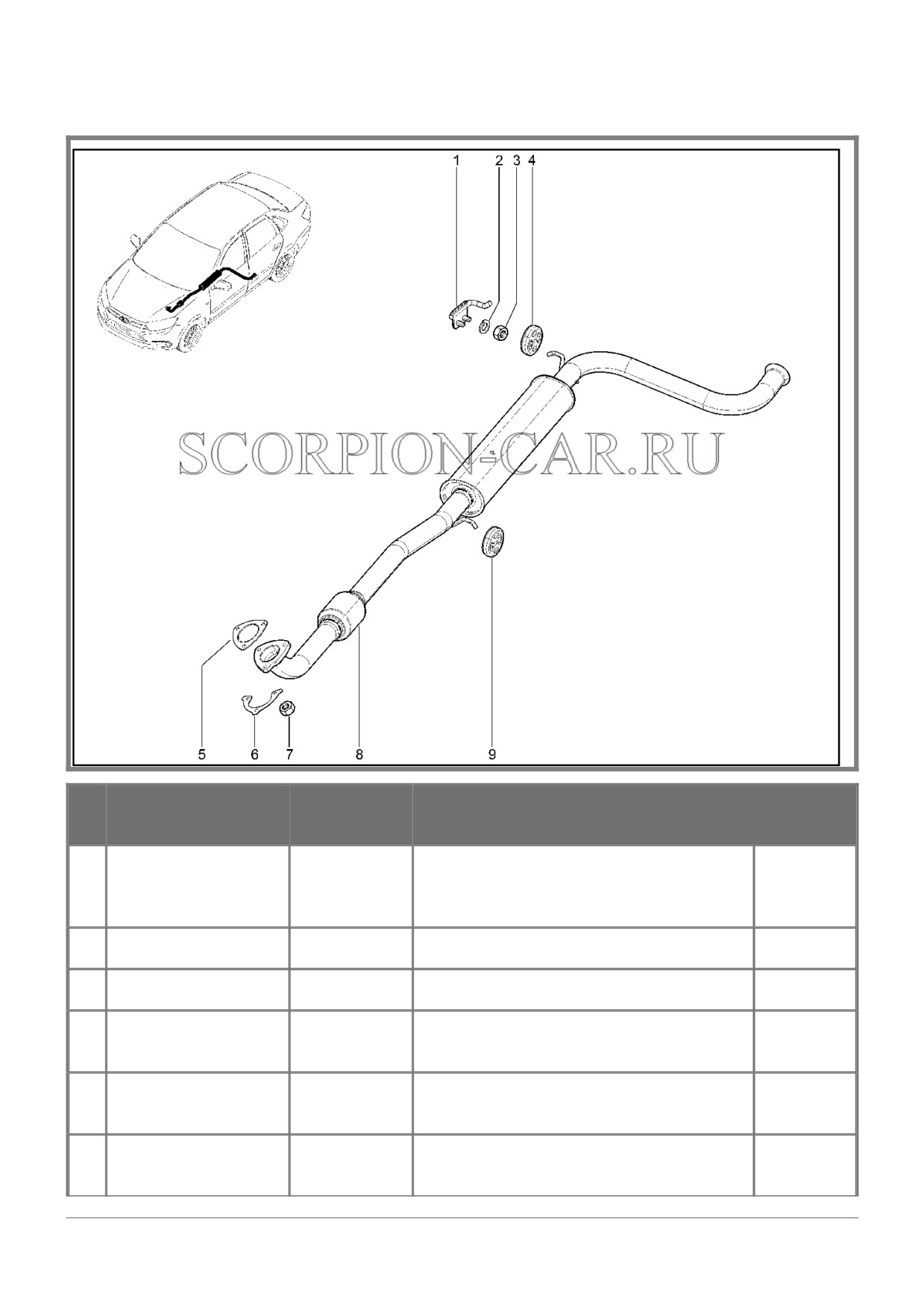

196310. ГЛУШИТЕЛЬ ДОПОЛНИТЕЛЬНЫЙ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Кронштейн крепления
1
11180-1203080-00
8450001118
дополнительного глушителя задний в
сборе
2
00001-0005166-70
8450001088
Шайба 8 пружинная
3
00001-0061008-11
8450001030
Гайка м8
Подушка подвески системы выпуска
4
11180-1203073-00
8450001114
газов
Подушка подвески системы выпуска
4
11180-1203073-01
8450001115
газов
Прокладка фланца приемной трубы
5
21100-1203021-14
8450001122
глушителя
стр. 144
6
11190-1203075-00
8450001117
Пластина контровки гаек
Гайка крепления приемной трубы
7
21080-1203019-01
8450001112
глушителя
Глушитель дополнительный с
8
21900-1200020-20
8450001987
трубами и кронштейнами в сборе
Подушка подвески системы выпуска
9
11180-1203073-00
8450001114
газов
Подушка подвески системы выпуска
9
11180-1203073-01
8450001115
газов
стр. 145

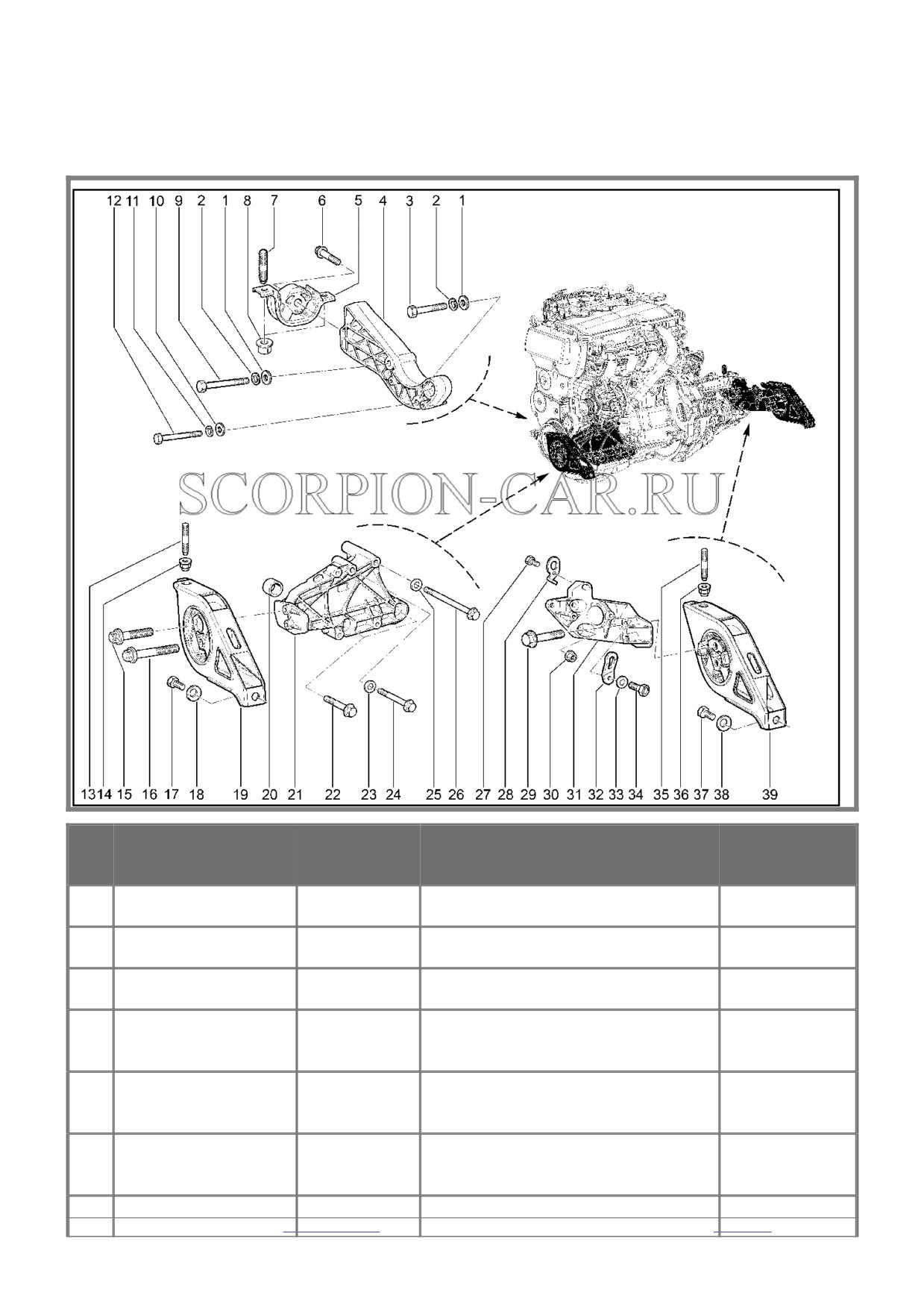

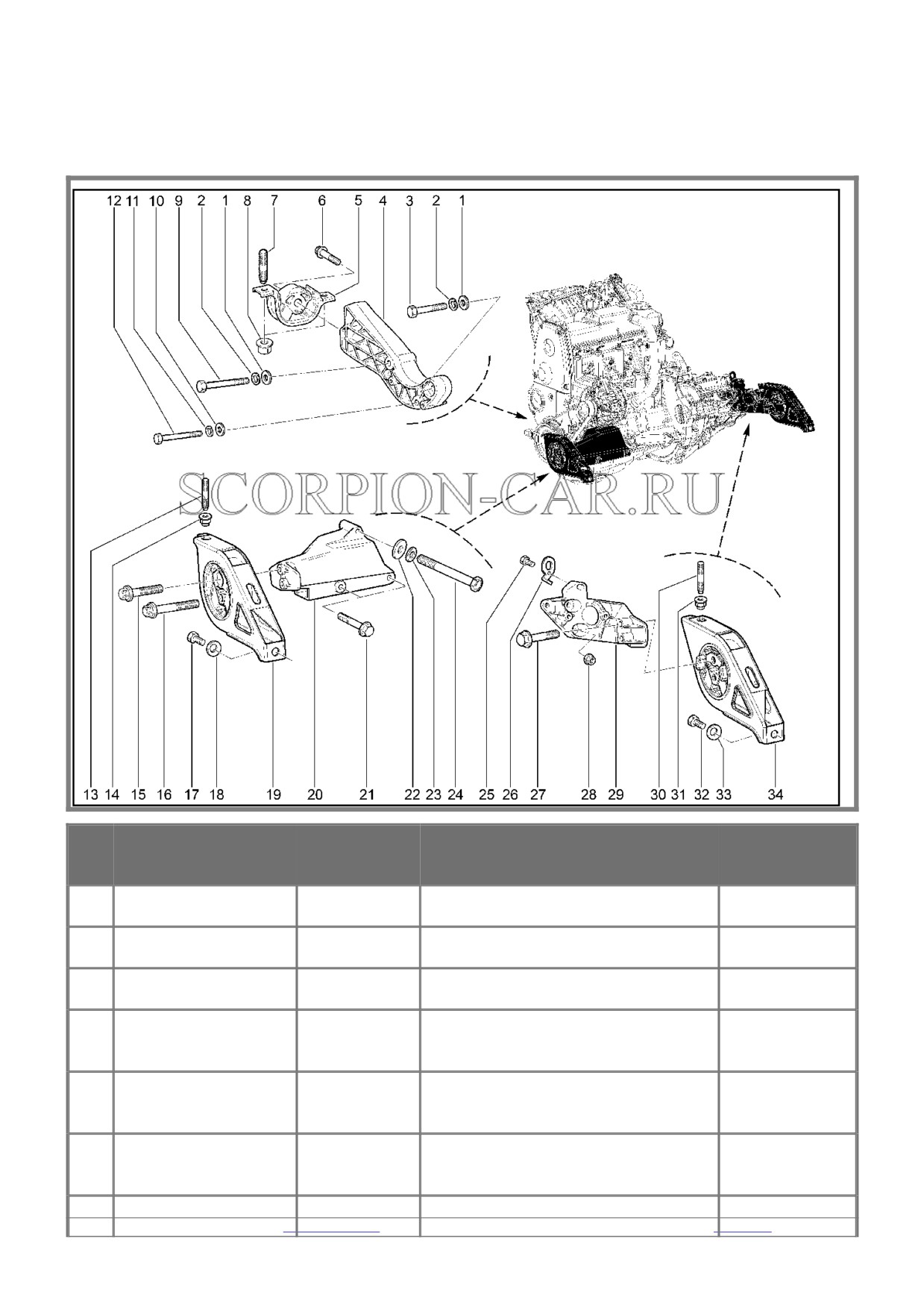

198010. ПОДВЕСКА ДВИГАТЕЛЯ (с
механической КПП без КУ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
00001-0005200-01
8450001004
Шайба 12 таблица 10172
2
00001-0005170-70
8450001003
Шайба 12 пружинная
3
00001-0055412-21
8450001006
Болт м 12х1,25х70 табл.10312
Кронштейн задней опоры
4
8450050926
8450103884
подвески двигателя
Кронштейн задней опоры
4
8450103884
8450050926
подвески двигателя
Опора подвески двигателя
5
11180-1001033-10
8450100884
задняя в сборе
6
11180-1001488-00
8450050936
Болt kреп-я задhей опоры
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 146
Шпилька крепления подвески
7
11180-1001101-00
8450001070
двигателя
Гайка крепления опоры
8
11180-1001257-00
8450001071
двигателя
9
00001-0055415-21
8450001007
Болт м12х1,25х90 табл.10312
Шайба плоская 10х18 табл.
10
00001-0026386-01
8450001005
10172
11
00001-0005168-70
8450001002
Шайба 10 пружинная
12
00001-0059716-21
8450001008
Болт м10х1,25х90 табл.10312
Шпилька крепления подвески
13
11180-1001101-00
8450001070
двигателя
Гайка крепления опоры
14
11180-1001257-00
8450001071
двигателя
Болт крепления правой опоры
15
11180-1001492-10
8450001929
подвески двигателя верхний
Болт крепления правой опоры
16
11180-1001493-10
8450001930
подвески двигателя нижний
17
00001-0059705-21
8450001073
Болт м10х1,25х20
Шайба 10 пружинная
18
00001-0011983-73
8450001072
коническая
Опора подвески двигателя
19
11180-1001089-10
8450100887
правая в сборе
20
11180-1001157-00
8450050933
Кр-h праbой опоры подbесkи
Болт крепления кронштейна
21
11180-1001498-00
8450001010
правой опоры подвески
двигателя нижний.
22
00001-0026467-01
8450001687
Шайба 8 табл.10172
23
00001-0011980-73
8450001029
Шайба 8 пружинная коническая
24
00001-0060446-21
8450050255
Болт м8х70
25
00001-0060434-21
8450001015
Болт м8х20 табл.10312
26
21010-1001074-00
8450052180
Рыm для подьеmапередhий
26
21080-1001076-00
8450001013
Рым задний
стр. 147
Болт крепления кронштейна
27
11180-1001498-00
8450001010
правой опоры подвески
двигателя нижний.
28
21100-1001257-00
8450001014
Гайка м10х1,25
29
21900-1001231-00
8450060647
Кронштейн лев. опоры двигат.
Шпилька крепления подвески
30
11180-1001101-00
8450001070
двигателя
Гайка крепления опоры
31
11180-1001257-00
8450001071
двигателя
32
00001-0059705-21
8450001073
Болт м10х1,25х20
Шайба 10 пружинная
33
00001-0011983-73
8450001072
коническая
Опора подвески двигателя левая
34
11180-1001045-10
8450100885
в сборе
стр. 148

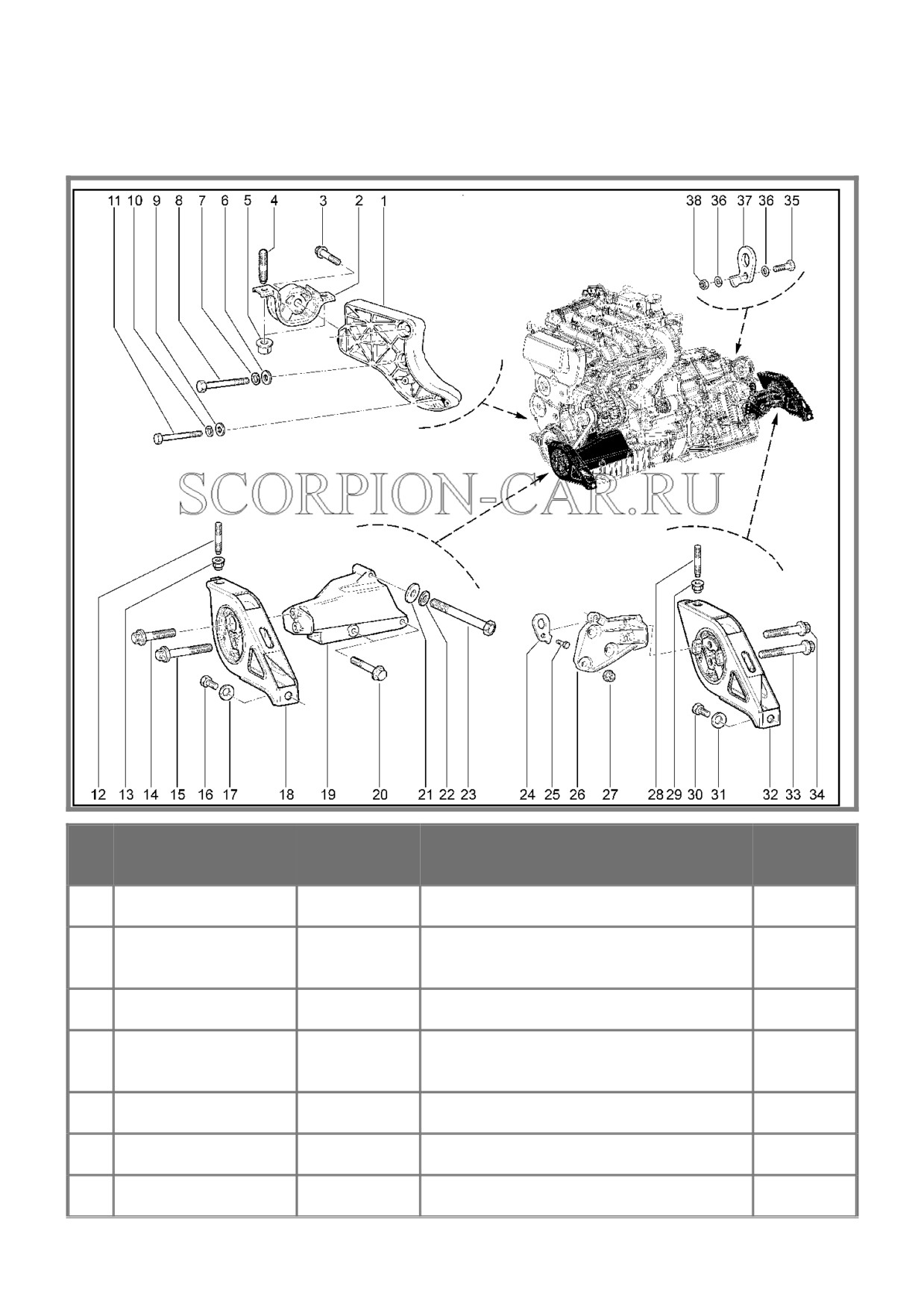

198020. ПОДВЕСКА ДВИГАТЕЛЯ (с
механической КПП с КУ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
00001-0005200-01
8450001004
Шайба 12 таблица 10172
2
00001-0005170-70
8450001003
Шайба 12 пружинная
3
00001-0055412-21
8450001006
Болт м 12х1,25х70 табл.10312
Кронштейн задней опоры
4
8450050926
8450103884
подвески двигателя
Кронштейн задней опоры
4
8450103884
8450050926
подвески двигателя
Опора подвески двигателя
5
11180-1001033-10
8450100884
задняя в сборе
6
11180-1001488-00
8450050936
Болt kреп-я задhей опоры
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 149
Шпилька крепления подвески
7
11180-1001101-00
8450001070
двигателя
Гайка крепления опоры
8
11180-1001257-00
8450001071
двигателя
9
00001-0055415-21
8450001007
Болт м12х1,25х90 табл.10312
Шайба плоская 10х18 табл.
10
00001-0026386-01
8450001005
10172
11
00001-0005168-70
8450001002
Шайба 10 пружинная
12
00001-0059716-21
8450001008
Болт м10х1,25х90 табл.10312
Шпилька крепления подвески
13
11180-1001101-00
8450001070
двигателя
Гайка крепления опоры
14
11180-1001257-00
8450001071
двигателя
Болт крепления правой опоры
15
11180-1001492-10
8450001929
подвески двигателя верхний
Болт крепления правой опоры
16
11180-1001493-10
8450001930
подвески двигателя нижний
17
00001-0059705-21
8450001073
Болт м10х1,25х20
Шайба 10 пружинная
18
00001-0011983-73
8450001072
коническая
Опора подвески двигателя
19
11180-1001089-10
8450100887
правая в сборе
20
21120-1001364-00
8450075111
Втулка установочная
Кронштейн правой опоры
21
21900-1001157-00
8450060646
подвески двигателя
Болт крепления кронштейна
22
11180-1001498-00
8450001010
правой опоры подвески
двигателя нижний.
23
00001-0026467-01
8450001687
Шайба 8 табл.10172
Болт крепления кронштейна
24
11180-1001499-24
8450001927
правой опоры подвески
двигателя верхний левый
25
00001-0026467-01
8450001687
Шайба 8 табл.10172
26
11180-3701376-00
8450001054
Болт крепления генератора
27
00001-0060434-21
8450001015
Болт м8х20 табл.10312
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 150
28
21010-1001074-00
8450052180
Рыm для подьеmапередhий
28
21080-1001076-00
8450001013
Рым задний
Болт крепления кронштейна
29
11180-1001498-00
8450001010
правой опоры подвески
двигателя нижний.
30
21100-1001257-00
8450001014
Гайка м10х1,25
31
21900-1001231-00
8450060647
Кронштейн лев. опоры двигат.
Шпилька крепления подвески
35
11180-1001101-00
8450001070
двигателя
Гайка крепления опоры
36
11180-1001257-00
8450001071
двигателя
37
00001-0059705-21
8450001073
Болт м10х1,25х20
Шайба 10 пружинная
38
00001-0011983-73
8450001072
коническая
Опора подвески двигателя левая
39
11180-1001045-10
8450100885
в сборе
стр. 151

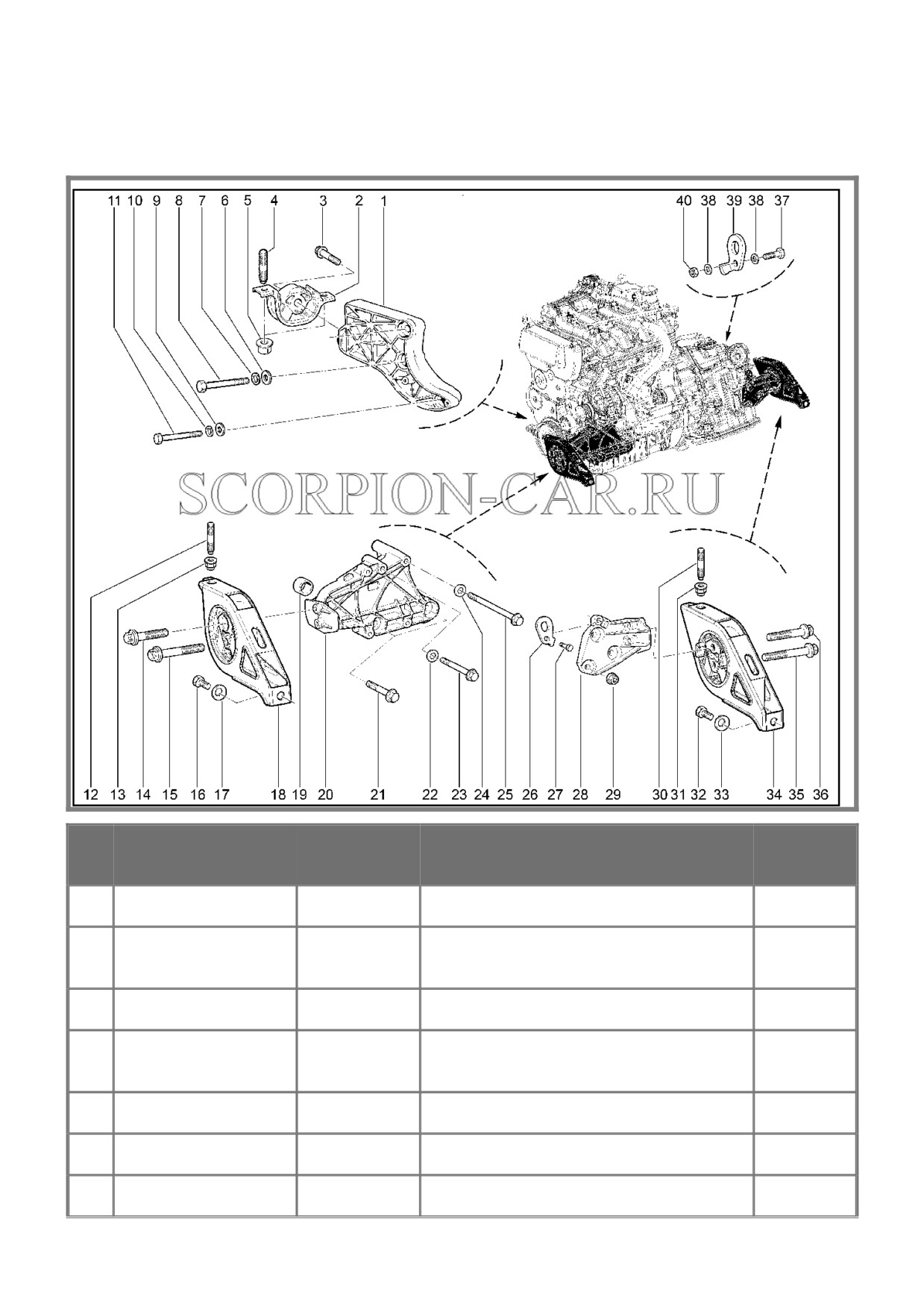

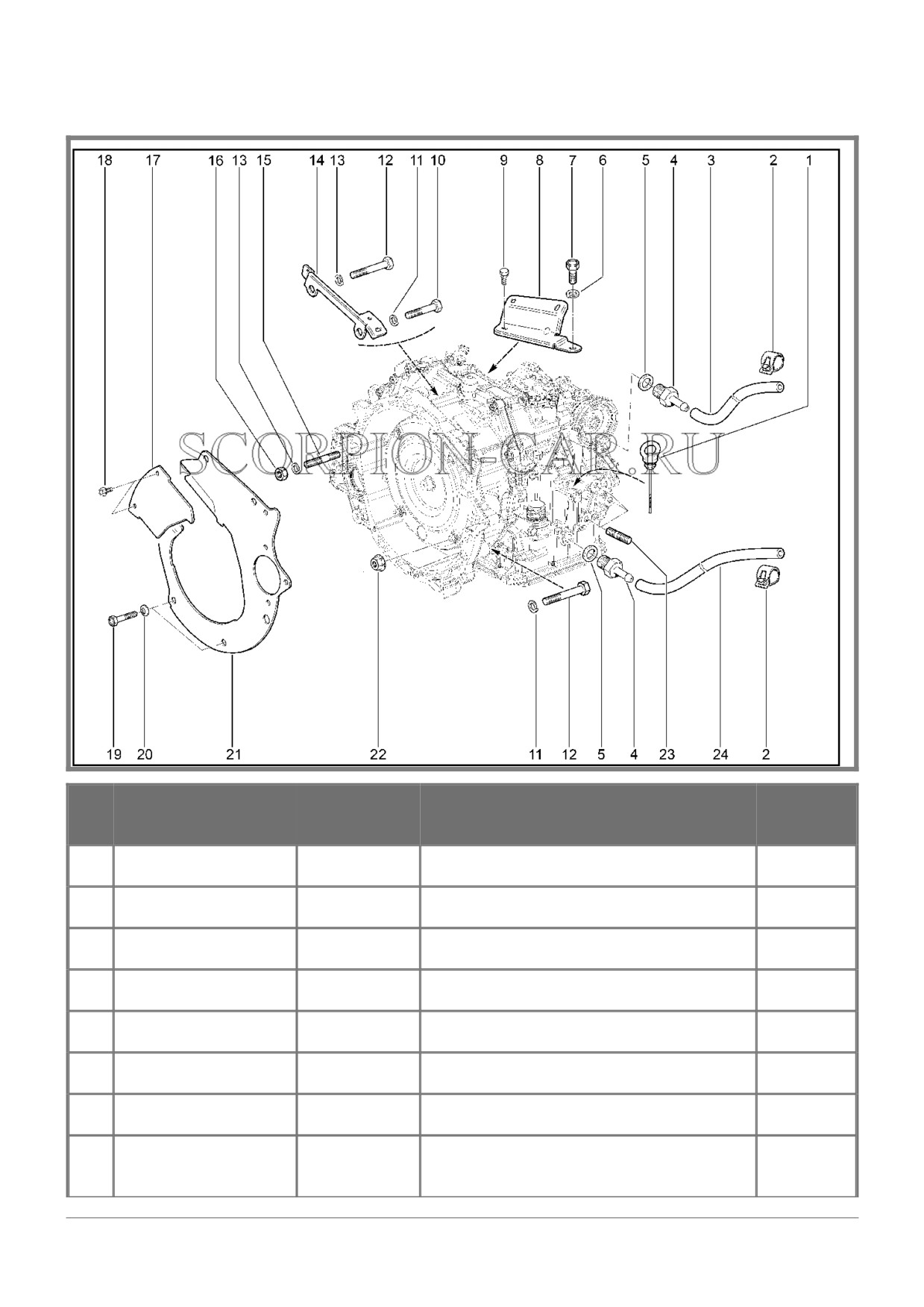

198110. ПОДВЕСКА ДВИГАТЕЛЯ (с
автоматической КПП без КУ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21902-1001032-00
8450072332
Кронштейн опоры подв. двигат.
Опора подвески двигателя задняя в
2
11180-1001033-10
8450100884
сборе
3
11180-1001488-00
8450050936
Болt kреп-я задhей опоры
Шпилька крепления подвески
4
11180-1001101-00
8450001070
двигателя
5
11180-1001257-00
8450001071
Гайка крепления опоры двигателя
6
00001-0005200-01
8450001004
Шайба 12 таблица 10172
7
00001-0005170-70
8450001003
Шайба 12 пружинная
стр. 152
8
00001-0055412-21
8450001006
Болт м 12х1,25х70 табл.10312
9
00001-0026386-01
8450001005
Шайба плоская 10х18 табл. 10172
10
00001-0005168-70
8450001002
Шайба 10 пружинная
11
00001-0058888-21
8450001964
Болт м10х70
Шпилька крепления подвески
12
11180-1001101-00
8450001070
двигателя
13
11180-1001257-00
8450001071
Гайка крепления опоры двигателя
Болт крепления правой опоры
14
11180-1001492-10
8450001929
подвески двигателя верхний
15
00001-0059705-21
8450001073
Болт м10х1,25х20
Болт крепления правой опоры
15
11180-1001493-10
8450001930
подвески двигателя нижний
16
00001-0059705-21
8450001073
Болт м10х1,25х20
17
00001-0011983-73
8450001072
Шайба 10 пружинная коническая
Опора подвески двигателя правая в
18
11180-1001089-10
8450100887
сборе
19
11180-1001157-00
8450050933
Кр-h праbой опоры подbесkи
Болт крепления кронштейна правой
20
11180-1001498-00
8450001010
опоры подвески двигателя нижний.
21
00001-0026467-01
8450001687
Шайба 8 табл.10172
22
00001-0011980-73
8450001029
Шайба 8 пружинная коническая
23
00001-0060446-21
8450050255
Болт м8х70
24
21080-1001076-00
8450001013
Рым задний
25
00001-0060434-21
8450001015
Болт м8х20 табл.10312
25
11180-3701376-00
8450001054
Болт крепления генератора
26
21902-1001231-00
8450060823
Кронштейн опоры подв.двигат.
27
21100-1001257-00
8450001014
Гайка м10х1,25
Шпилька крепления подвески
28
11180-1001101-00
8450001070
двигателя
29
11180-1001257-00
8450001071
Гайка крепления опоры двигателя
30
00001-0059705-21
8450001073
Болт м10х1,25х20
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 153
31
00001-0011983-73
8450001072
Шайба 10 пружинная коническая
Опора подвески двигателя левая в
32
11180-1001045-20
8450100886
сборе
Болт крепления правой опоры
33
11180-1001493-10
8450001930
подвески двигателя нижний
Болт крепления правой опоры
34
11180-1001492-10
8450001929
подвески двигателя верхний
35
00001-0060438-21
8450001965
Болт м8х30 табл.10312
36
00001-0005196-01
8450001127
Шайба плоская 8х17 табл. 10172
37
21080-1001076-00
8450001013
Рым задний
38
00001-0061008-21
8450001060
Гайка м8 табл.10112
стр. 154
198120. ПОДВЕСКА ДВИГАТЕЛЯ (с
автоматической КПП без КУ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21902-1001032-00
8450072332
Кронштейн опоры подв. двигат.
Опора подвески двигателя задняя в
2
11180-1001033-10
8450100884
сборе
3
11180-1001488-00
8450050936
Болt kреп-я задhей опоры
Шпилька крепления подвески
4
11180-1001101-00
8450001070
двигателя
5
11180-1001257-00
8450001071
Гайка крепления опоры двигателя
6
00001-0005200-01
8450001004
Шайба 12 таблица 10172
7
00001-0005170-70
8450001003
Шайба 12 пружинная
стр. 155
8
00001-0055412-21
8450001006
Болт м 12х1,25х70 табл.10312
9
00001-0026386-01
8450001005
Шайба плоская 10х18 табл. 10172
10
00001-0005168-70
8450001002
Шайба 10 пружинная
11
00001-0058888-21
8450001964
Болт м10х70
Шпилька крепления подвески
12
11180-1001101-00
8450001070
двигателя
13
11180-1001257-00
8450001071
Гайка крепления опоры двигателя
Болт крепления правой опоры
14
11180-1001492-10
8450001929
подвески двигателя верхний
15
00001-0059705-21
8450001073
Болт м10х1,25х20
Болт крепления правой опоры
15
11180-1001493-10
8450001930
подвески двигателя нижний
16
00001-0059705-21
8450001073
Болт м10х1,25х20
17
00001-0011983-73
8450001072
Шайба 10 пружинная коническая
Опора подвески двигателя правая в
18
11180-1001089-10
8450100887
сборе
19
21120-1001364-00
8450075111
Втулка установочная
Кронштейн правой опоры подвески
20
21900-1001157-00
8450060646
двигателя
Болт крепления кронштейна правой
21
11180-1001498-00
8450001010
опоры подвески двигателя нижний.
22
00001-0026467-01
8450001687
Шайба 8 табл.10172
Болт крепления кронштейна правой
23
11180-1001499-24
8450001927
опоры подвески двигателя верхний
левый
24
00001-0026467-01
8450001687
Шайба 8 табл.10172
25
11180-3701376-00
8450001054
Болт крепления генератора
26
21080-1001076-00
8450001013
Рым задний
27
00001-0060434-21
8450001015
Болт м8х20 табл.10312
28
21902-1001231-00
8450060823
Кронштейн опоры подв.двигат.
29
21100-1001257-00
8450001014
Гайка м10х1,25
стр. 156
Шпилька крепления подвески
30
11180-1001101-00
8450001070
двигателя
31
11180-1001257-00
8450001071
Гайка крепления опоры двигателя
32
00001-0059705-21
8450001073
Болт м10х1,25х20
33
00001-0011983-73
8450001072
Шайба 10 пружинная коническая
Опора подвески двигателя левая в
34
11180-1001045-20
8450100886
сборе
Болт крепления правой опоры
35
11180-1001493-10
8450001930
подвески двигателя нижний
Болт крепления правой опоры
36
11180-1001492-10
8450001929
подвески двигателя верхний
37
00001-0060438-21
8450001965
Болт м8х30 табл.10312
38
00001-0005196-01
8450001127
Шайба плоская 8х17 табл. 10172
39
21080-1001076-00
8450001013
Рым задний
40
00001-0061008-21
8450001060
Гайка м8 табл.10112
стр. 157

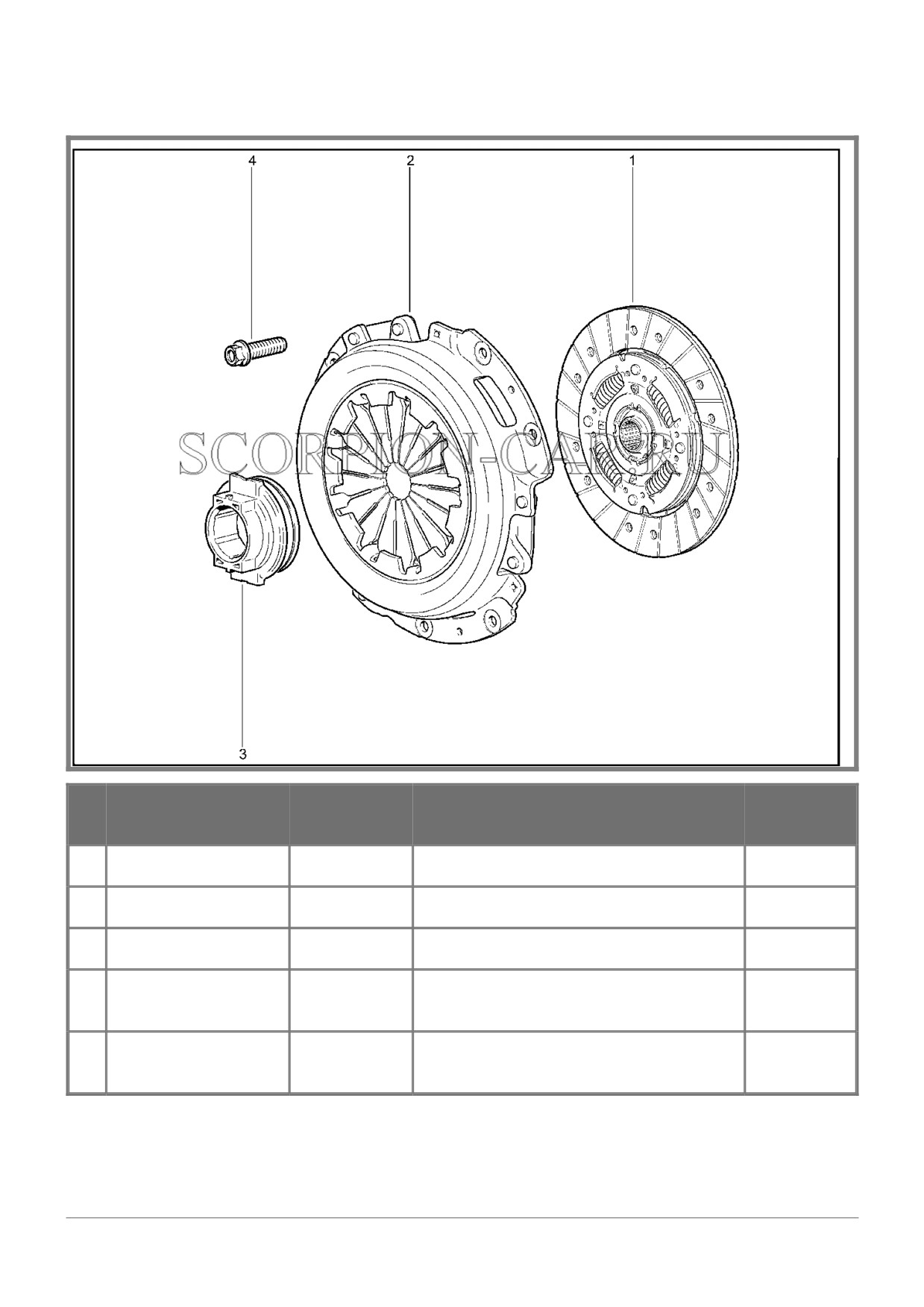

200110. ДИСКИ СЦЕПЛЕНИЯ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21703-1601130-30
8450001037
Диск сцепления ведомый в сборе
1
21703-1601130-31
8450100737
Диск сцепления ведомый в сборе
2
21703-1601085-30
8450001036
Диск сцепления нажимной
Муфта выключения сцепления с
3
21810-1601180-01
8450003303
подшипником в сборе
Болт крепления кожуха сцепления к
4
21080-1601207-00
8450001033
маховику
стр. 158

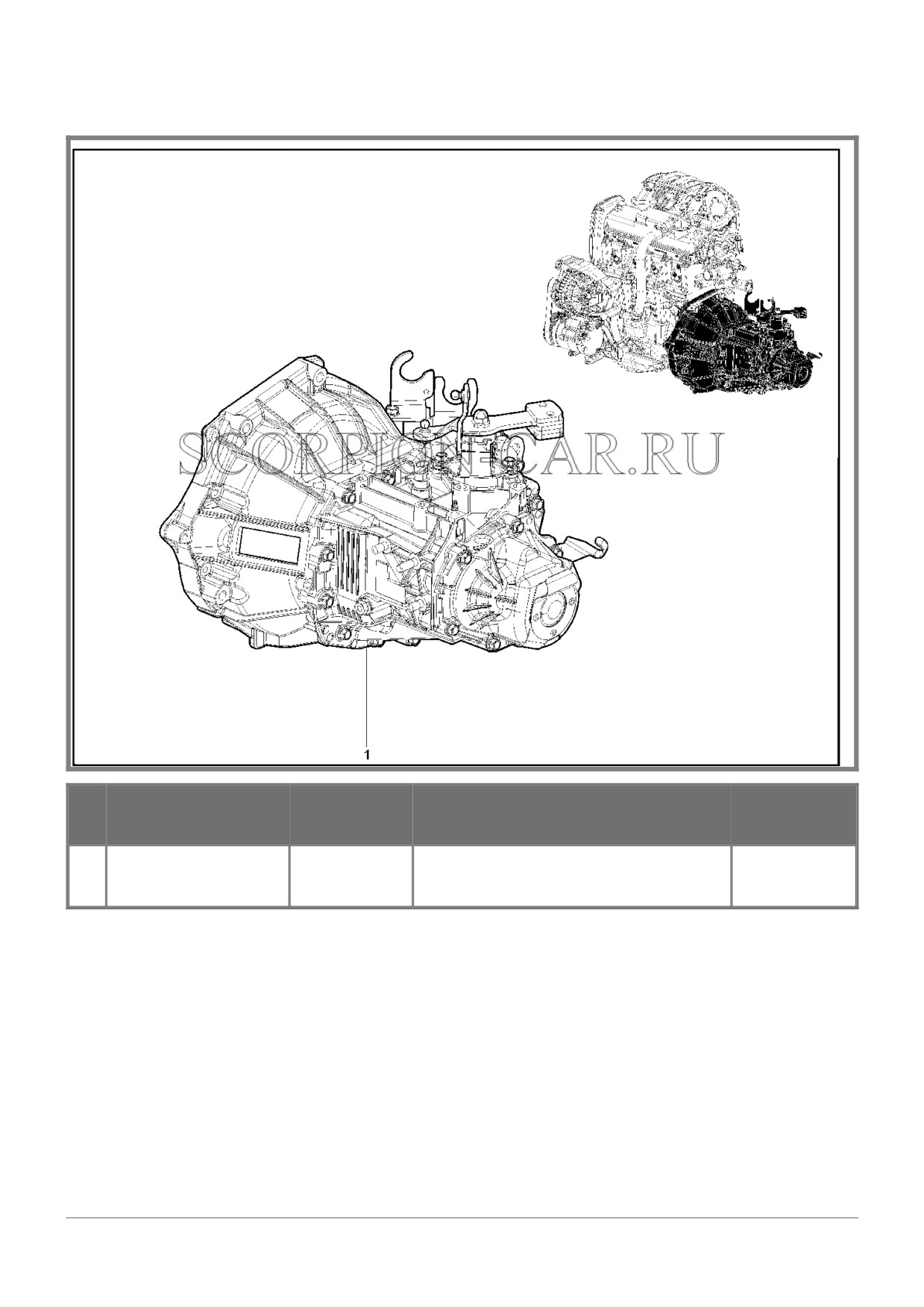

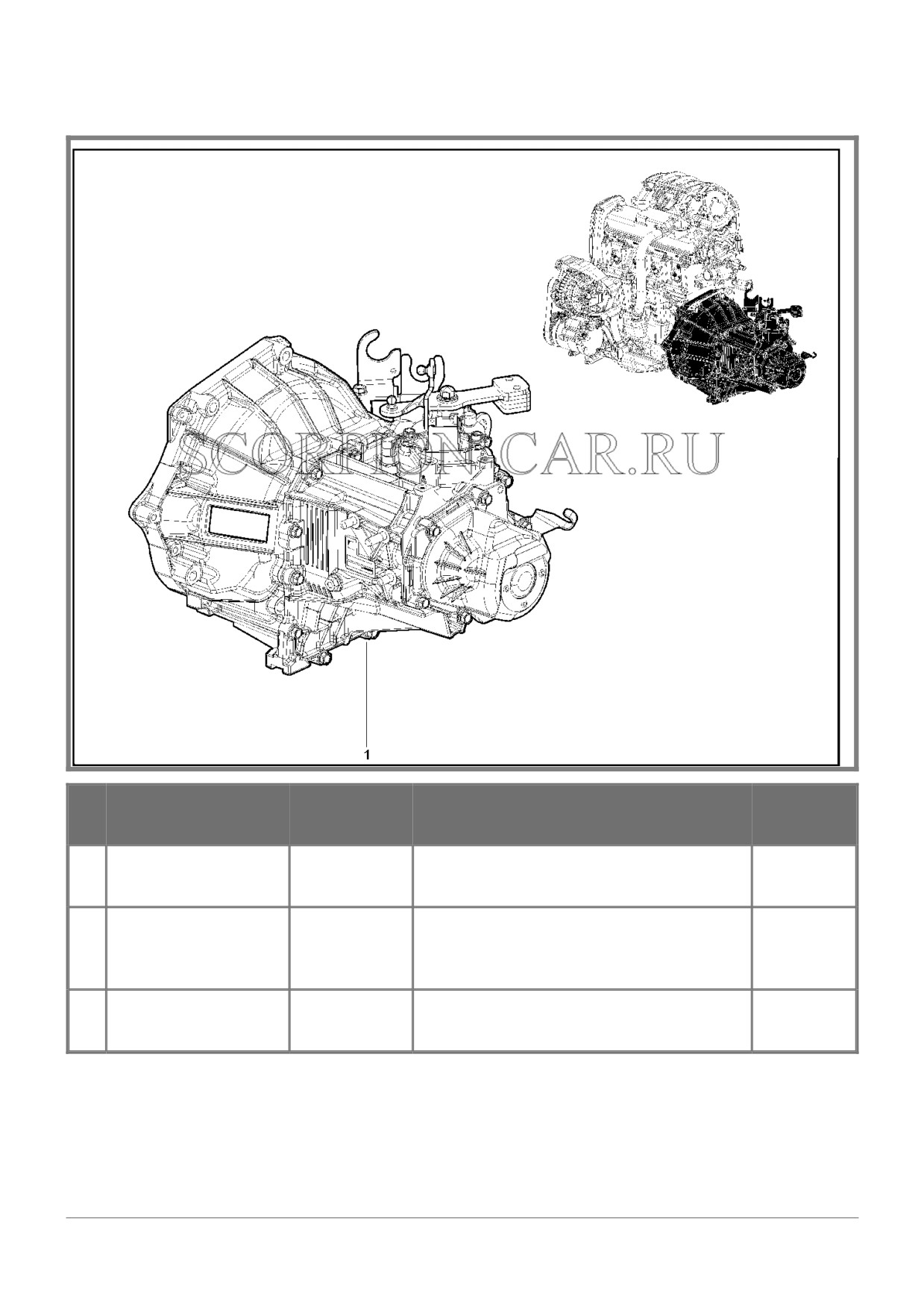

210110. КОРОБКА ПЕРЕДАЧ (МКПП)(2180-10)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Коробка передач без чехла и вилки
1
21800-1700014-10
8450101678
выключения сцепления в сборе
стр. 159
210150. КОРОБКА ПЕРЕДАЧ (МКПП)(2180-13)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Коробка передач без чехла и вилки
1
21800-1700014-13
8450102076
выключения сцепления в сборе
стр. 160
210210. КОРОБКА ПЕРЕДАЧ (МКПП)(2181)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Коробка передач без чехла и вилки
1
21810-1700014-00
8450001936
выключения сцепления в сборе
Коробка передач без чехла и вилки
1
21810-1700014-01
8450103734
выключения сцепления в сборе (с
ротором датчика скорости)
Коробка передач без чехла и вилки
1
21810-1700014-12
8450106703
выключения сцепления в сборе
стр. 161

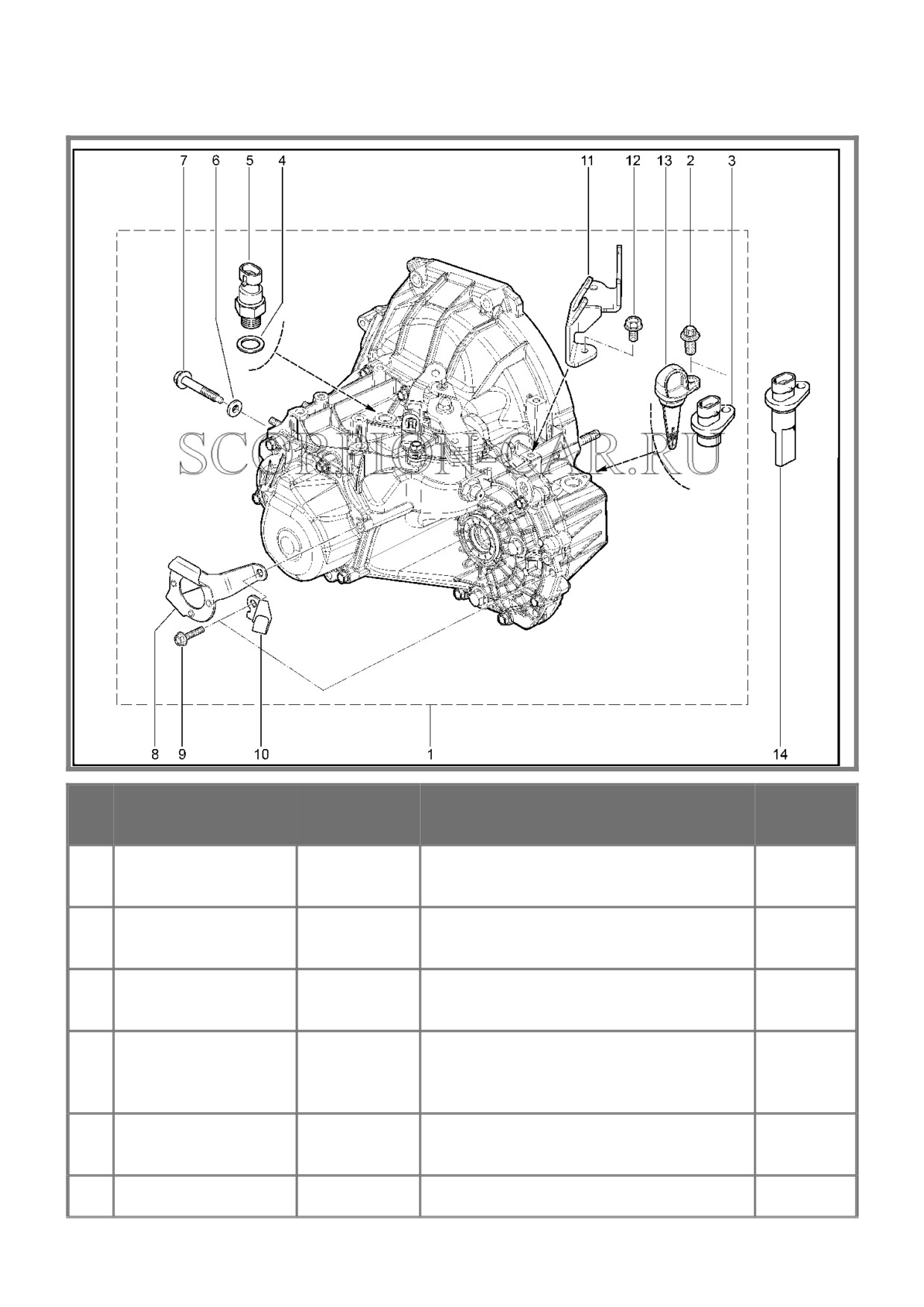

210220. ЭЛЕМЕНТЫ КПП (МКПП)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Коробка передач без чехла и вилки
1
21800-1700014-10
8450101678
выключения сцепления в сборе
Коробка передач без чехла и вилки
1
21800-1700014-13
8450102076
выключения сцепления в сборе
Коробка передач без чехла и вилки
1
21810-1700014-00
8450001936
выключения сцепления в сборе
Коробка передач без чехла и вилки
1
21810-1700014-01
8450103734
выключения сцепления в сборе (с
ротором датчика скорости)
Коробка передач без чехла и вилки
1
21810-1700014-12
8450106703
выключения сцепления в сборе
3
21700-1700054-00
8450059189
Заглушка
стр. 162
4
91990-2500002-46
8450064244
Прокладка
5
21900-3710410-00
8450008362
Выключатель света заднего хода
6
21810-1701189-00
8450060627
Шайба уплотнительная
7
21100-1001224-00
8450006170
Болт
Кронштейн крепления троса
8
21810-1602306-00
8450060621
промежуточный
9
21810-1701344-00
8450060629
Болт м8х35
10
21901-1602296-00
8450060804
Держатель троса привода сцепления
Кронштейн крепления троса
11
21901-1703243-20
8450060807
переключения передач
12
11180-1703340-00
8450006023
Болт крепления кронштейна тросов
13
8450038501
Укзатель уровня масла в сборе
14
21700-3843010-00
8450059419
Датчик скорости
14
21700-3843010-02
8450059420
Датчик скорости
14
21700-3843010-04
8450059421
Датчик скорости
стр. 163

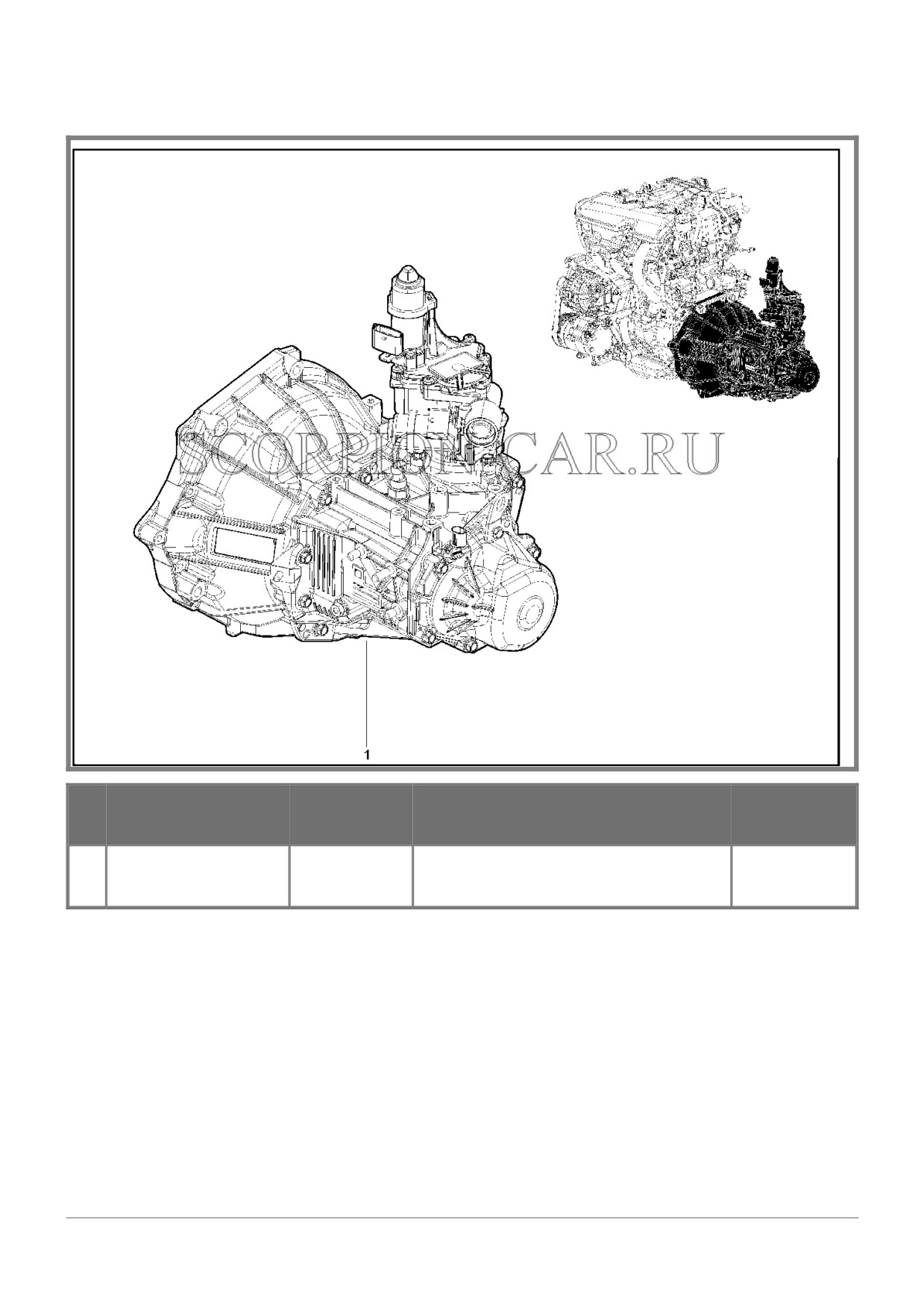

210310. КОРОБКА ПЕРЕДАЧ (АМКПП)(2182)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Коробка передач без чехла и вилки
1
21820-1700014-10
8450104984
выключения сцепления в сборе
стр. 164

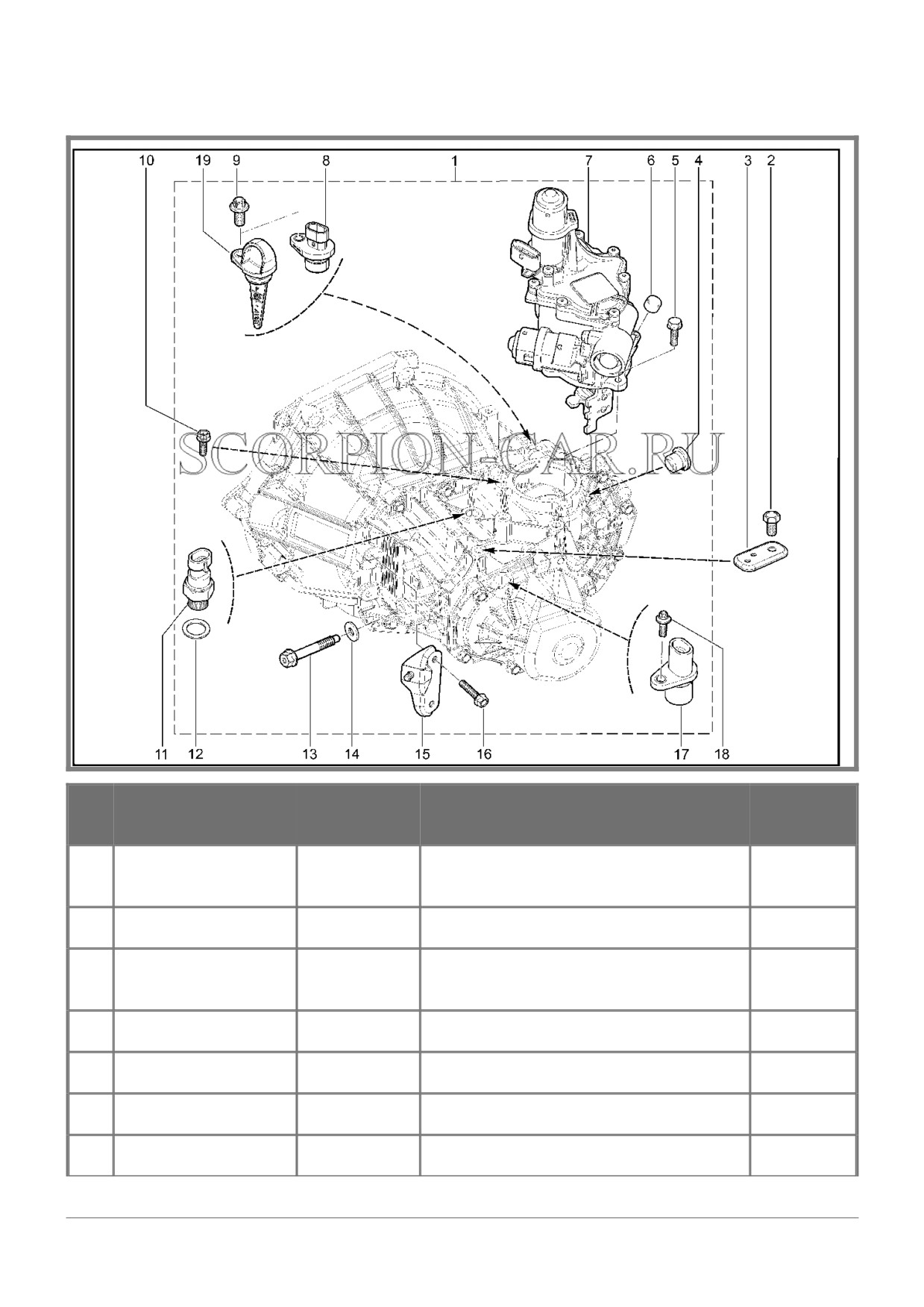

210320. ЭЛЕМЕНТЫ КПП (АМКПП)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Коробка передач без чехла и вилки
1
21820-1700014-10
8450104984
выключения сцепления в сборе
2
00001-0059705-21
8450001073
Болт м10х1,25х20
Кронштейн крепления жгута
3
21908-3724586-00
8450074085
проводов
4
21820-1702151-00
8450060642
Заглушка отверстия под фиксатор
5
7703002949
Болт m8х125-30 10-9 sa3gs
6
21810-1700022-00
8450060622
Колпачок сапуна
6
21810-1700022-01
8450060623
Колпачок сапуна
стр. 165
Актуатор механизма переключения
7
21820-1705012-01
8450077260
передач
8
21700-1700054-00
8450059189
Заглушка
9
11180-3538408-00
8450006025
Болт
10
21810-1701348-00
8450060631
Болт м8х25
11
21900-3710410-00
8450008362
Выключатель света заднего хода
12
21080-3512115-00
8450054244
Прокладка
Болт крепления правого
13
21100-1001224-00
8450006170
кронштейна подвески двигателя
14
21810-1701189-00
8450060627
Шайба уплотнительная
Кронштейн крепления актуатора
15
8450020140
нижний
16
21810-1701344-00
8450060629
Болт м8х35
Датчик частоты вращения
17
21700-3858030-00
8450059425
первичного вала
18
11180-3538408-00
8450006025
Болт
19
8450038501
Указатель уровня масла в сборе
стр. 166

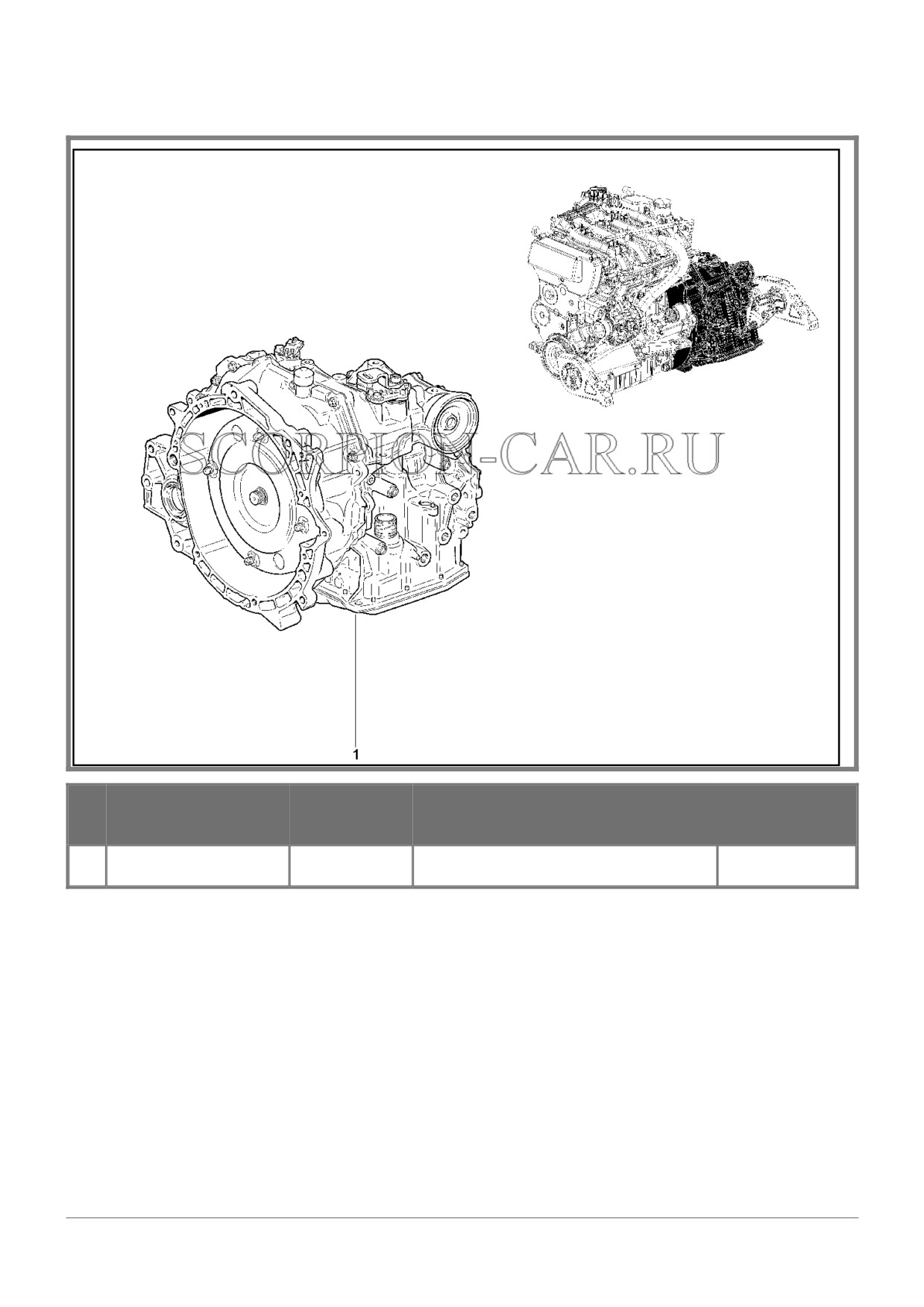

210410. КОРОБКА ПЕРЕДАЧ (АКПП)(21902)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21902-1700015-00
8450008350
Автоматическая коробка передач
стр. 167
210420. УСТАНОВКА АКПП
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21902-1700050-00
8450008351
Указатель уровня масла в сборе
2
21902-1714085-00
8450060828
Хомут пружинный 15х10
3
21902-1714091-00
8450060829
Шланг отводящий маслоохладител
4
21902-1714096-00
8450008354
Штуцер
5
00001-0002800-60
8450006003
Прокладка 14х20х1,5 табл.14607
6
00001-0005168-70
8450001002
Шайба 10 пружинная
7
21900-3724599-00
8450008364
Болт крепления кронштейна
Кронштейн крепления жгута
8
21900-3724585-00
8450008363
проводов
стр. 168
содержание .. 4 5 6 7 ..
