LADA Granta FL, Granta FL Cross. Каталог запчастей (2019 год) - часть 10
8
21100-3401274-00
8450074560
Пластина опорная шестерни
9
21100-3401048-00
8450103879
Шайба стопорная
стр. 251

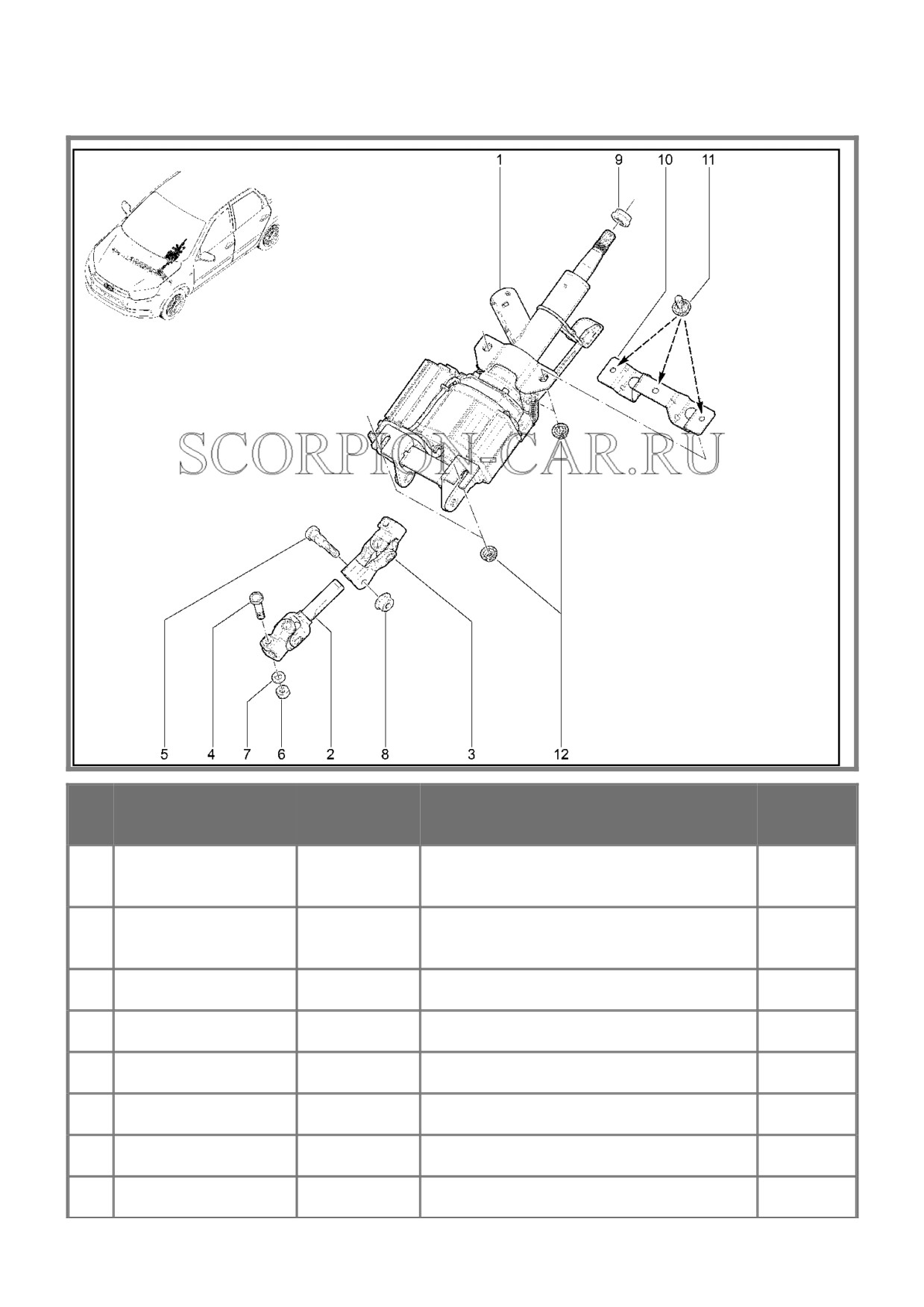

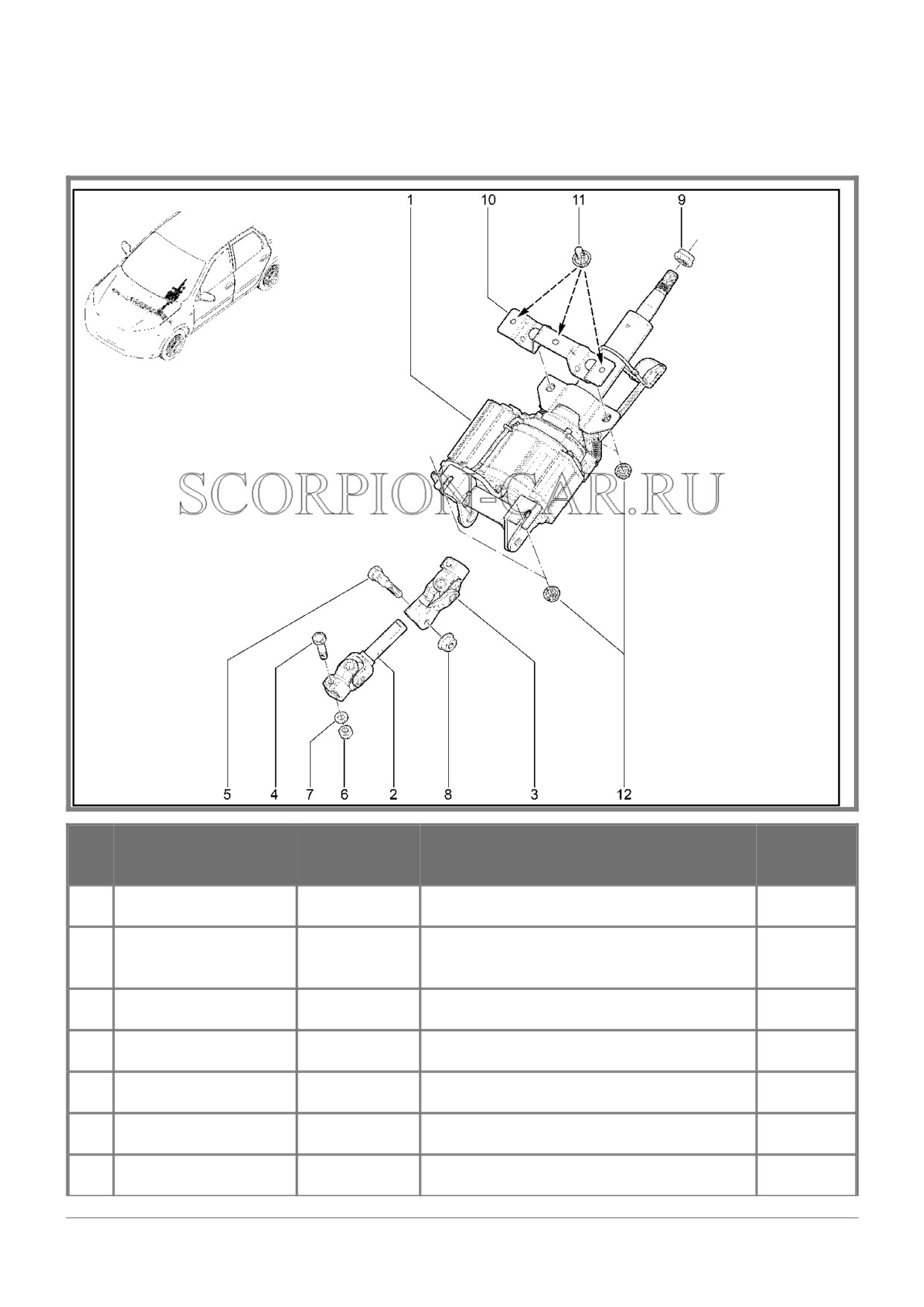

364010. УСИЛИТЕЛЬ ЭЛЕКТРОМЕХАНИЧЕСКИЙ
(до 05.03.2019)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11170-3450008-02
8450050790
Усилитель электромеханический
Вал карданный рулевого управления
2
11186-3422092-00
8450001270
с шарниром в сборе
3
21230-3401085-00
8450001257
Шарнир карданный в сборе
4
00001-0060426-31
8450001259
Болт м 8х35 табл.20312
5
21230-3401138-00
8450001263
Болт крепления накидной вилки
6
00001-0061008-21
8450001060
Гайка м8 табл.10112
7
00001-0005166-70
8450001088
Шайба 8 пружинная
стр. 252
8
21120-1001294-00
8450101377
Гайка м8
Гайка крепления рулевого колеса с
9
21100-3402136-00
8450001265
нейлоновым кольцом в сборе
Кронштейн промежуточный рулевого
10
11186-3403172-01
8450003228
управления в сборе
11
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
12
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 253
364011. УСИЛИТЕЛЬ ЭЛЕКТРОМЕХАНИЧЕСКИЙ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Электромеханический усилитель
1
8450102907
рулевого управления
Вал карданный рулевого управления
2
11186-3422092-00
8450001270
с шарниром в сборе
3
21230-3401085-00
8450001257
Шарнир карданный в сборе
4
00001-0060426-31
8450001259
Болт м 8х35 табл.20312
5
21230-3401138-00
8450001263
Болт крепления накидной вилки
6
00001-0061008-21
8450001060
Гайка м8 табл.10112
7
00001-0005166-70
8450001088
Шайба 8 пружинная
8
21120-1001294-00
8450101377
Гайка м8
стр. 254
Гайка крепления рулевого колеса с
9
21100-3402136-00
8450001265
нейлоновым кольцом в сборе
Кронштейн промежуточный рулевого
10
11186-3403172-01
8450003228
управления в сборе
11
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
12
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 255

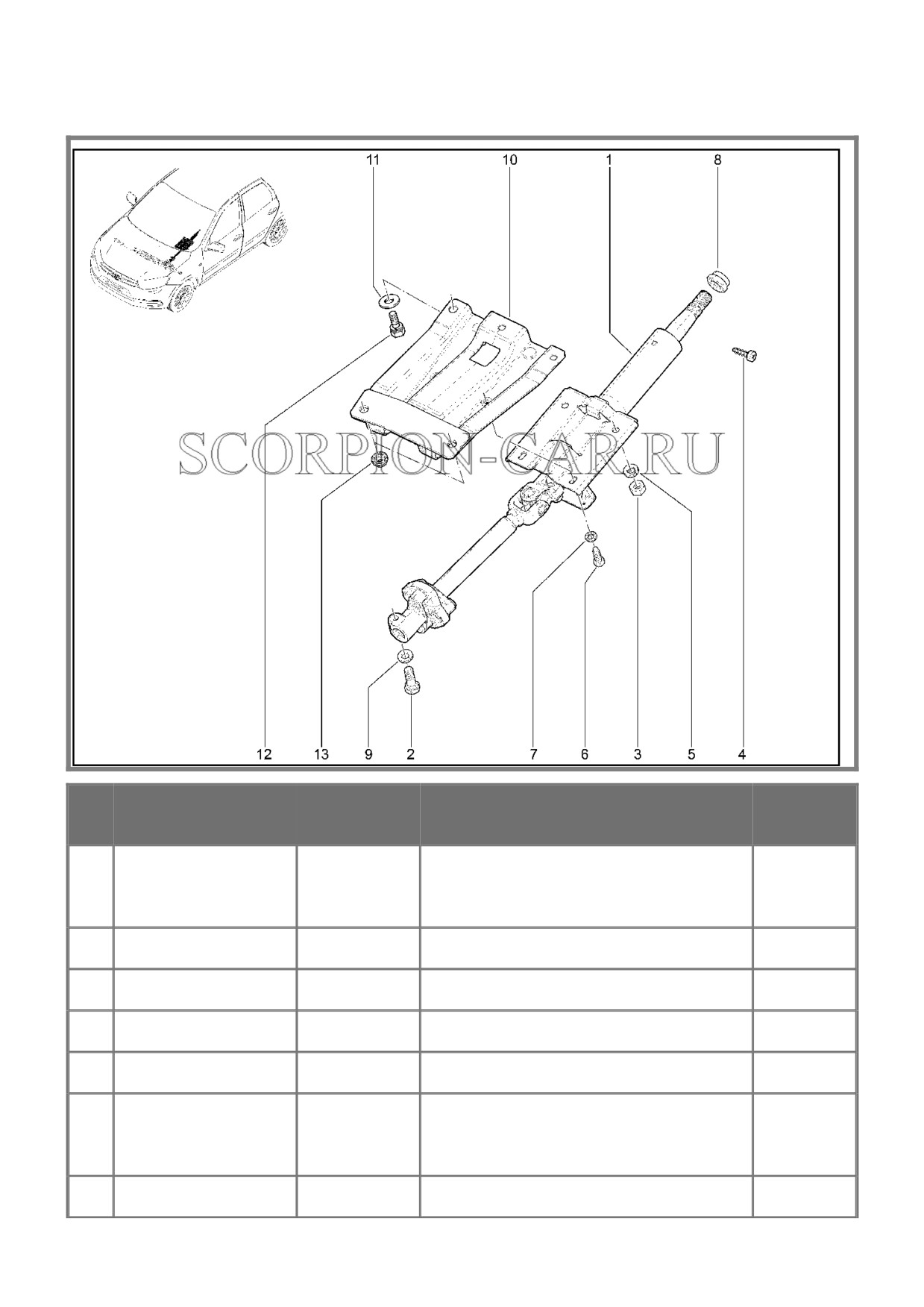

364012. ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ DM
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Вал рулевого управления с трубой,
1
21900-3401100-00
8450002061
кронштейном и промежуточным
валом в сборе
2
00001-0060436-21
8450006078
Болт м8х25
3
00001-0061008-11
8450001030
Гайка м8
4
00001-0076701-01
8450001357
Винт 4,3х12,7 табл.10631
5
00001-0005166-70
8450001088
Шайба 8 пружинная
Болт м6 крепления стойки
6
21100-3704324-00
8450001749
зажигания и противоугонного
устройства
7
00001-0005164-70
8450001046
Шайба 6 пружинная
стр. 256
Гайка крепления рулевого колеса с
8
21100-3402136-00
8450001265
нейлоновым кольцом в сборе
9
00001-0005166-70
8450001088
Шайба 8 пружинная
Кронштейн опорный рулевого
10
11180-3403168-00
8450002062
управления в сборе
11
00001-0026467-01
8450001687
Шайба 8 табл.10172
12
00001-0038258-21
8450002065
Болт м 8х20 табл.10362
13
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 257

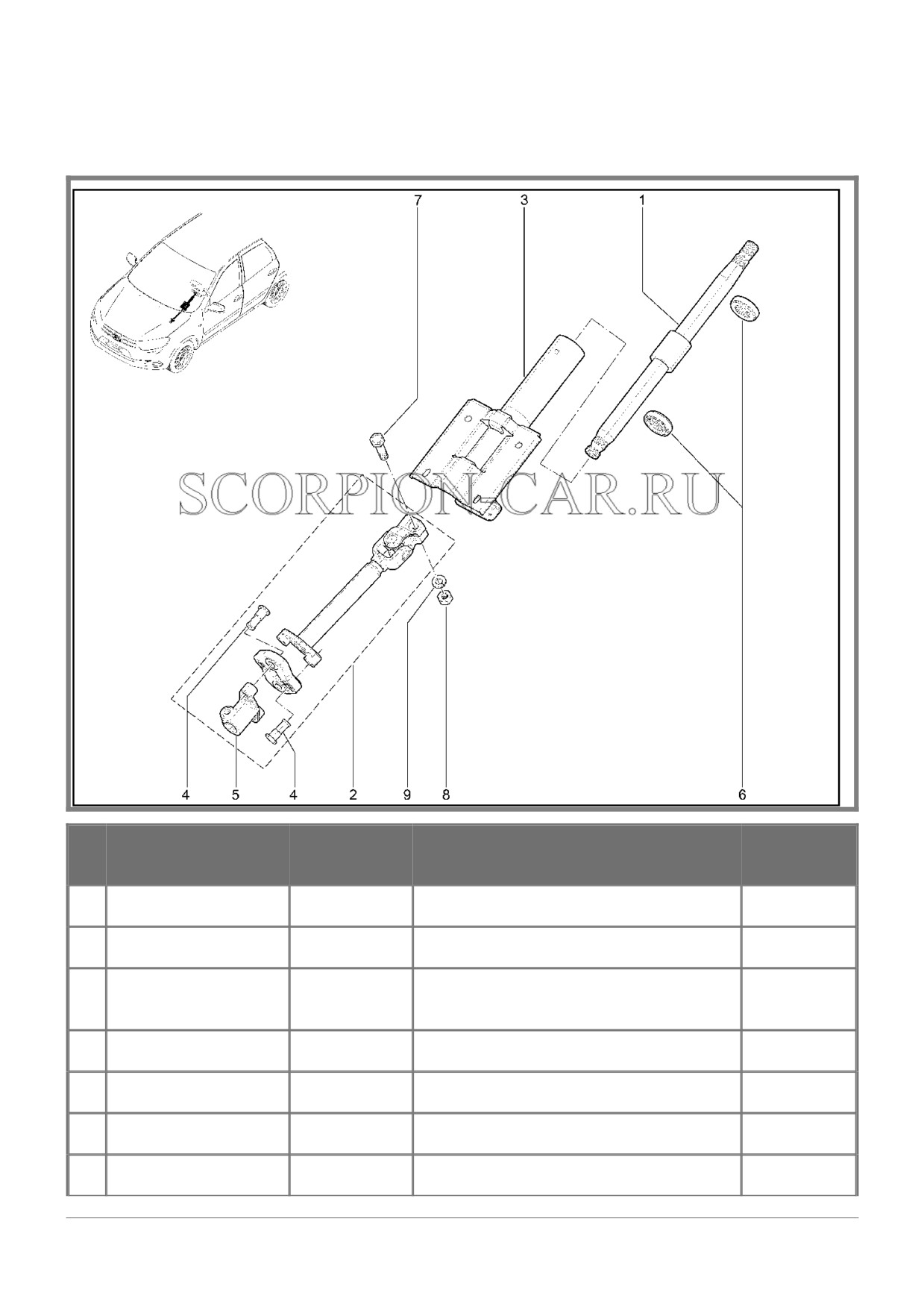

364110. ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ DM
(ДЕТАЛИ ДЛЯ ЗАПЧАСТЕЙ)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11180-3403160-00
8450051131
Труба кронштейна
2
21100-3401092-10
8450101702
Вал промежуточный
Кронштейн вала рулевого
3
21900-3403010-00
8450060675
управления
4
21080-3401241-30
8450054133
Заклепка
5
21080-3401239-30
8450103875
Фланец муфты нижний
6
21080-3401120-01
8450072987
Подшипник в сборе
6
21080-3401120-02
8450054123
Подшипник в сборе
стр. 258
6
21080-3401120-03
8450054124
Подшипник в сборе
7
00001-0060426-31
8450001259
Болт м 8х35 табл.20312
8
00001-0061008-21
8450001060
Гайка м8 табл.10112
9
00001-0005166-70
8450001088
Шайба 8 пружинная
стр. 259

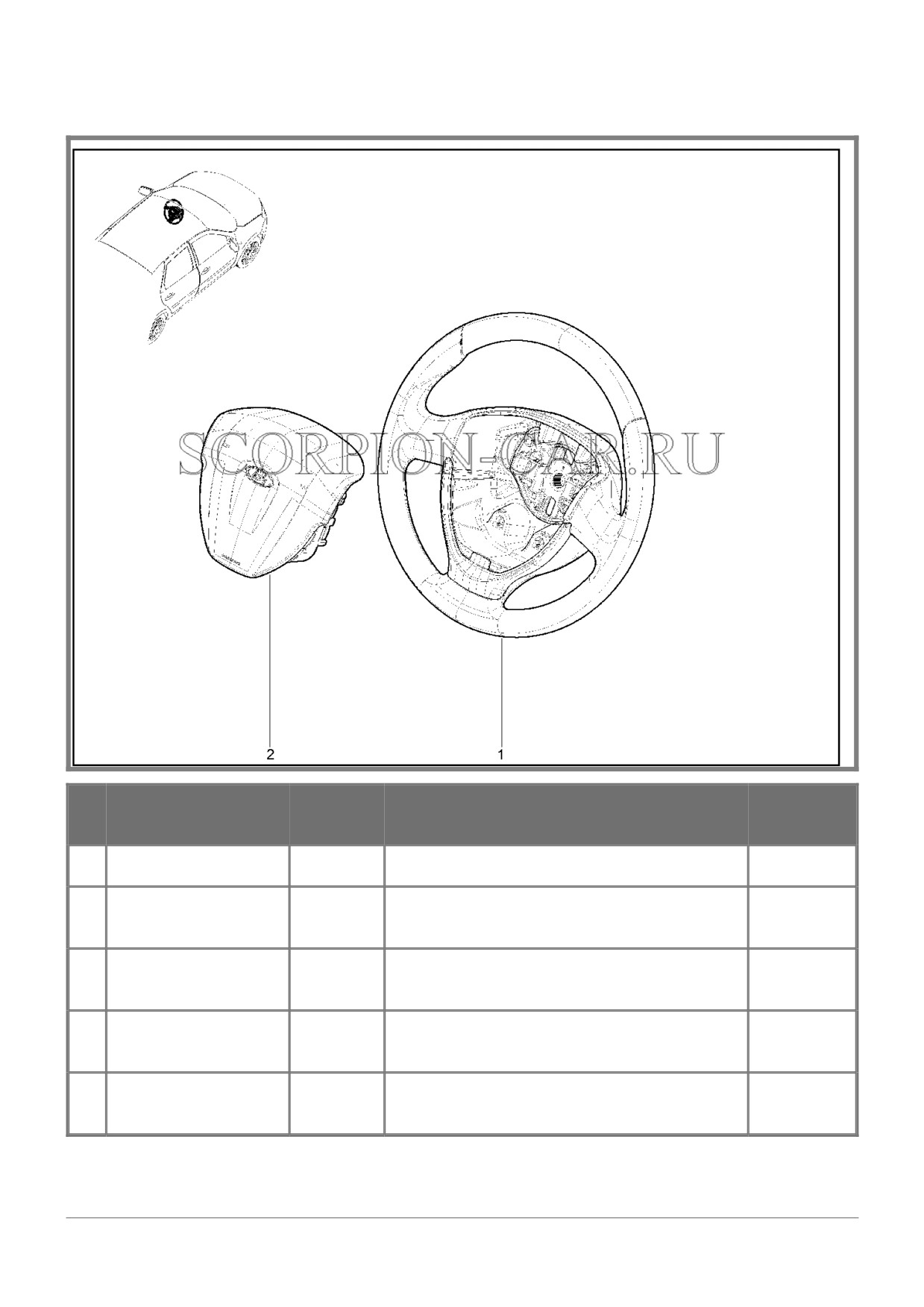

366010. РУЛЕВОЕ КОЛЕСО
Доп.
Номер
№ Каталожный номер
Наименование
номер
замены
1
8450103164
Колесо рулевого управления в сборе
Колесо рулевого управления в сборе.
1
8450103165
цвет накладки " жидкий хром"
Колесо рулевого управления в сборе.
1
8450103167
цвет накладки "черный лак"
Колесо рулевого управления в сборе
1
8450104428
(drive active)
Модуль надувной подушки безопасности
2
8450103168
водителя
стр. 260

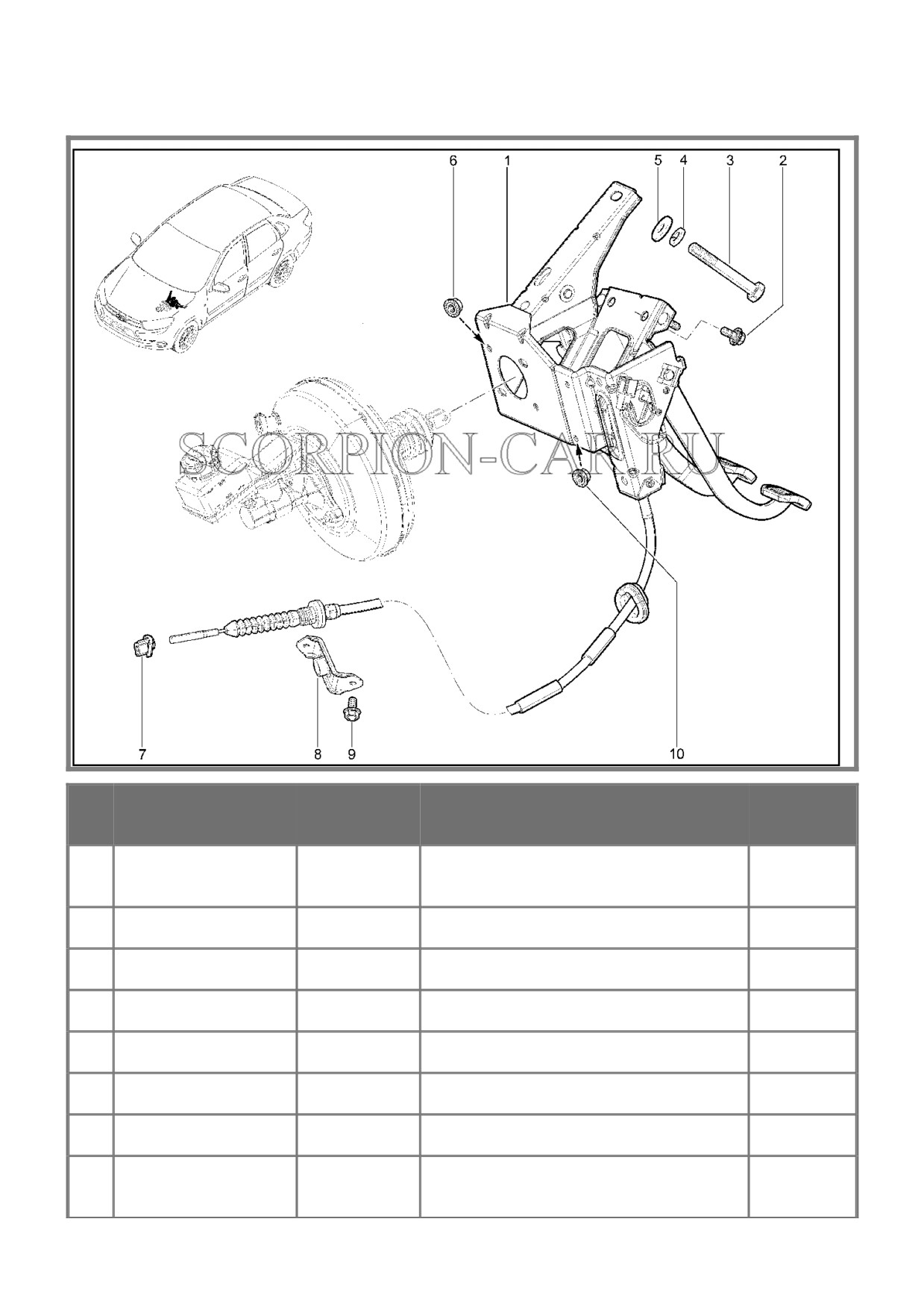

370010. ПЕДАЛЬНЫЙ УЗЕЛ (BVM5)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Педали сцепления и тормоза с
1
21901-1602006-50
8450004174
кронштейнами и тросом в сборе
2
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
3
00001-0060444-21
8450001059
Болт м8х60 табл.10312
4
00001-0005166-70
8450001088
Шайба 8 пружинная
5
00001-0026470-01
8450001090
Шайба 8 табл. 10172
6
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
7
11180-1602266-00
8450001147
Поводок троса привода сцепления
Кронштейн крепления троса
8
21901-1602300-00
8450002000
нижний в сборе
стр. 261
9
11180-1703340-00
8450006023
Болт крепления кронштейна тросов
10
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 262

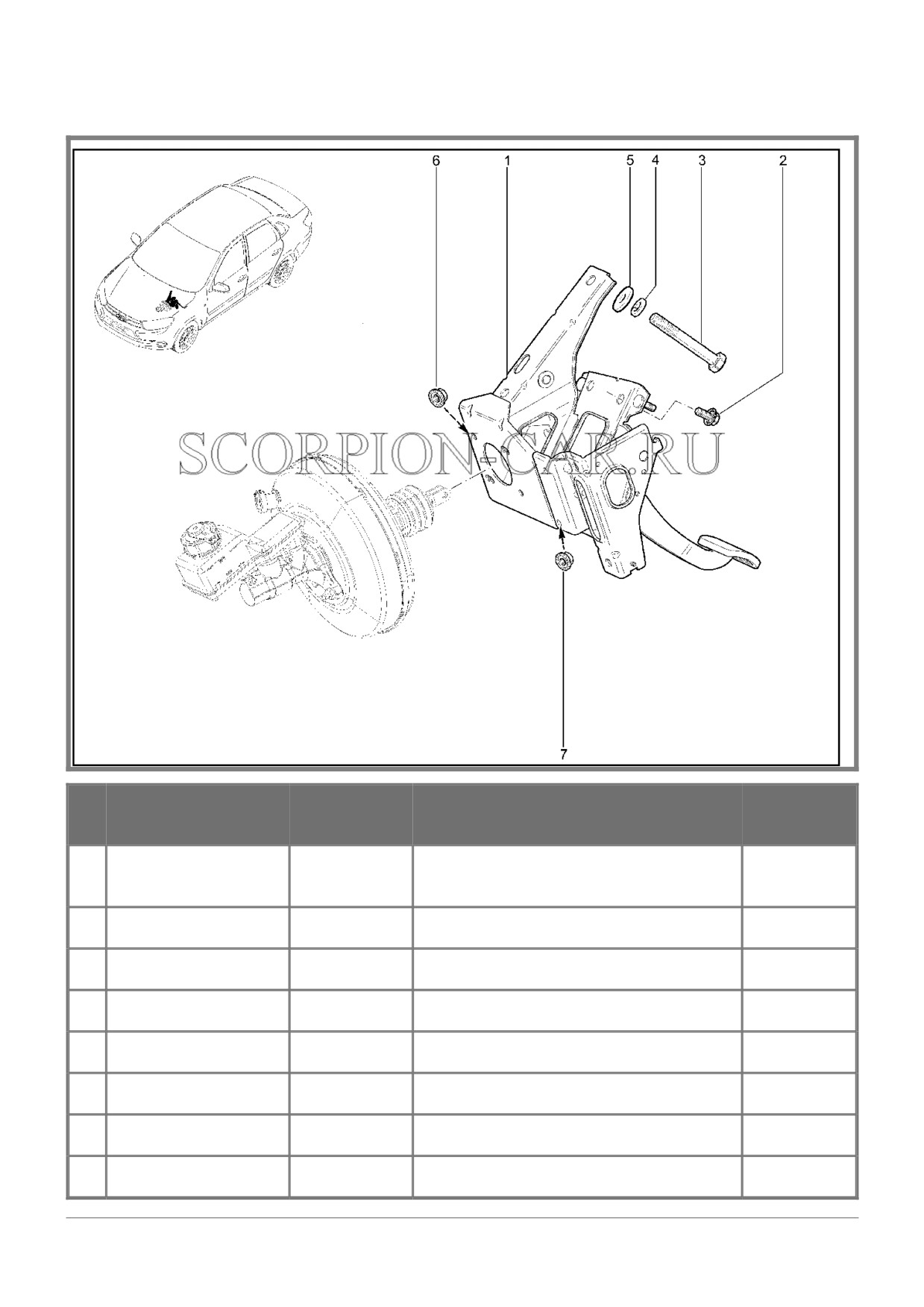

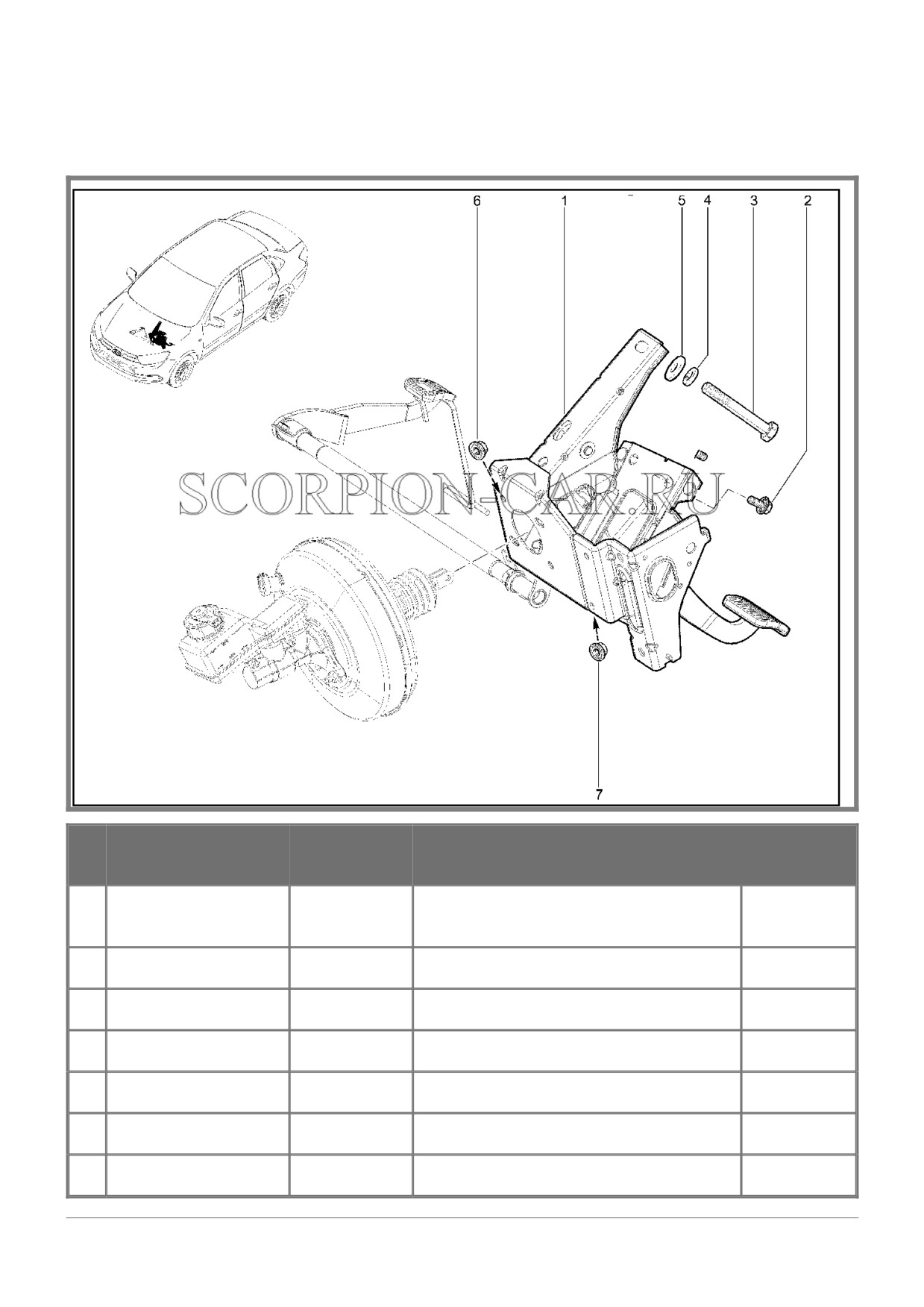

370020. ПЕДАЛЬНЫЙ УЗЕЛ (BVR5,BVA4)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Педаль тормоза с кронштейнами в
1
21902-3504007-30
8450004175
сборе
2
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
3
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
3
00001-0060444-21
8450001059
Болт м8х60 табл.10312
4
00001-0005166-70
8450001088
Шайба 8 пружинная
5
00001-0026470-01
8450001090
Шайба 8 табл. 10172
6
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
7
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 263

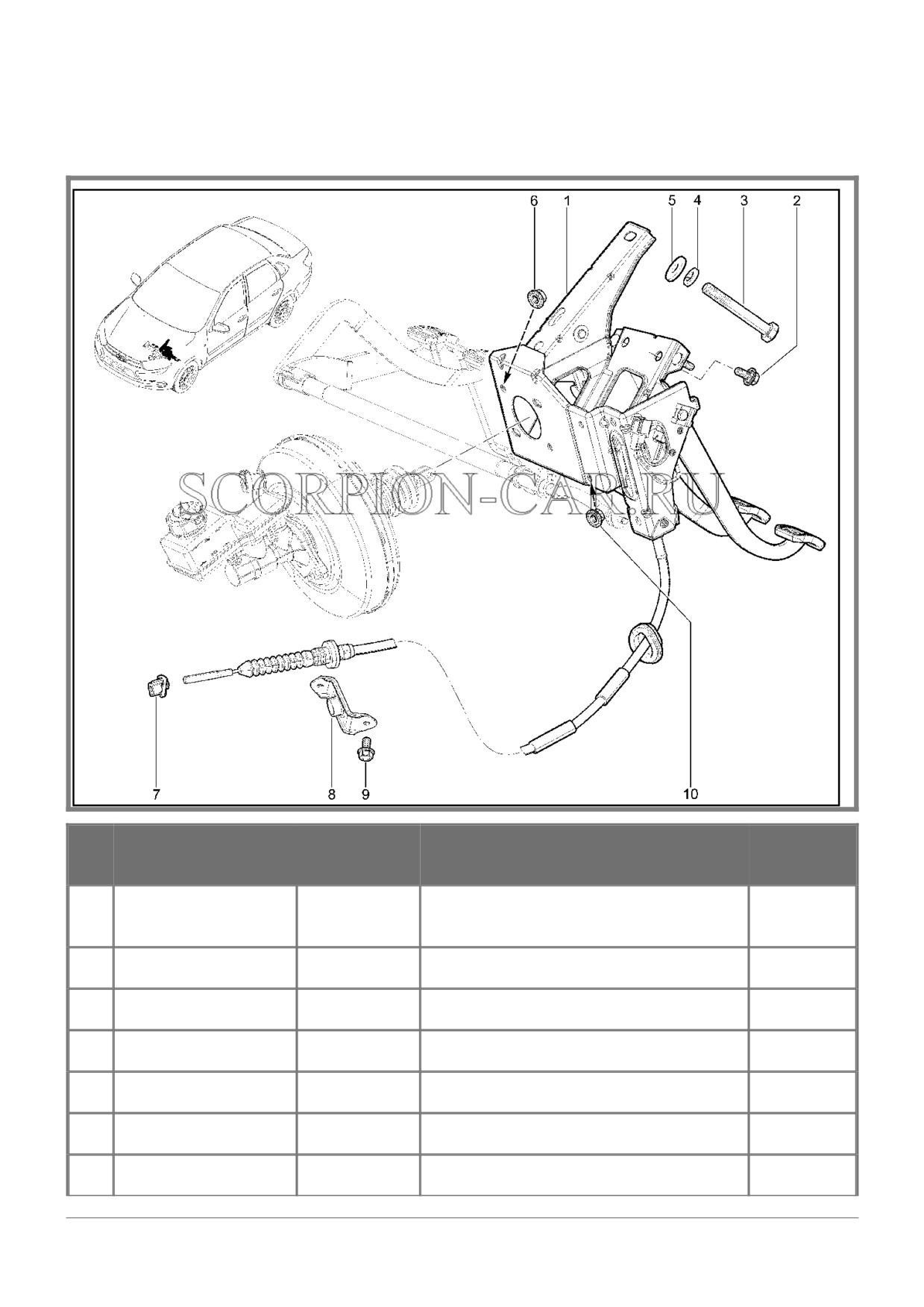

370030. ПЕДАЛЬНЫЙ УЗЕЛ (BVM5) (учебный
автомобиль)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Педали сцепления и тормоза с
1
21911-1602006-00
8450101275
кронштейнами и тросом в сборе
2
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
3
00001-0060444-21
8450001059
Болт м8х60 табл.10312
4
00001-0005166-70
8450001088
Шайба 8 пружинная
5
00001-0026470-01
8450001090
Шайба 8 табл. 10172
6
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
7
11180-1602266-00
8450001147
Поводок троса привода сцепления
стр. 264
Кронштейн крепления троса
8
21901-1602300-00
8450002000
нижний в сборе
9
11180-1703340-00
8450006023
Болт крепления кронштейна тросов
10
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 265
370040. ПЕДАЛЬНЫЙ УЗЕЛ (BVR5,BVA4)
(учебный автомобиль)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Педаль тормоза с кронштейнами в
1
21922-3504007-00
8450101276
сборе
2
00001-0038381-21
8450001278
Болт м8х20 табл. 10365
3
00001-0060444-21
8450001059
Болт м8х60 табл.10312
4
00001-0005166-70
8450001088
Шайба 8 пружинная
5
00001-0026470-01
8450001090
Шайба 8 табл. 10172
6
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
7
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 266

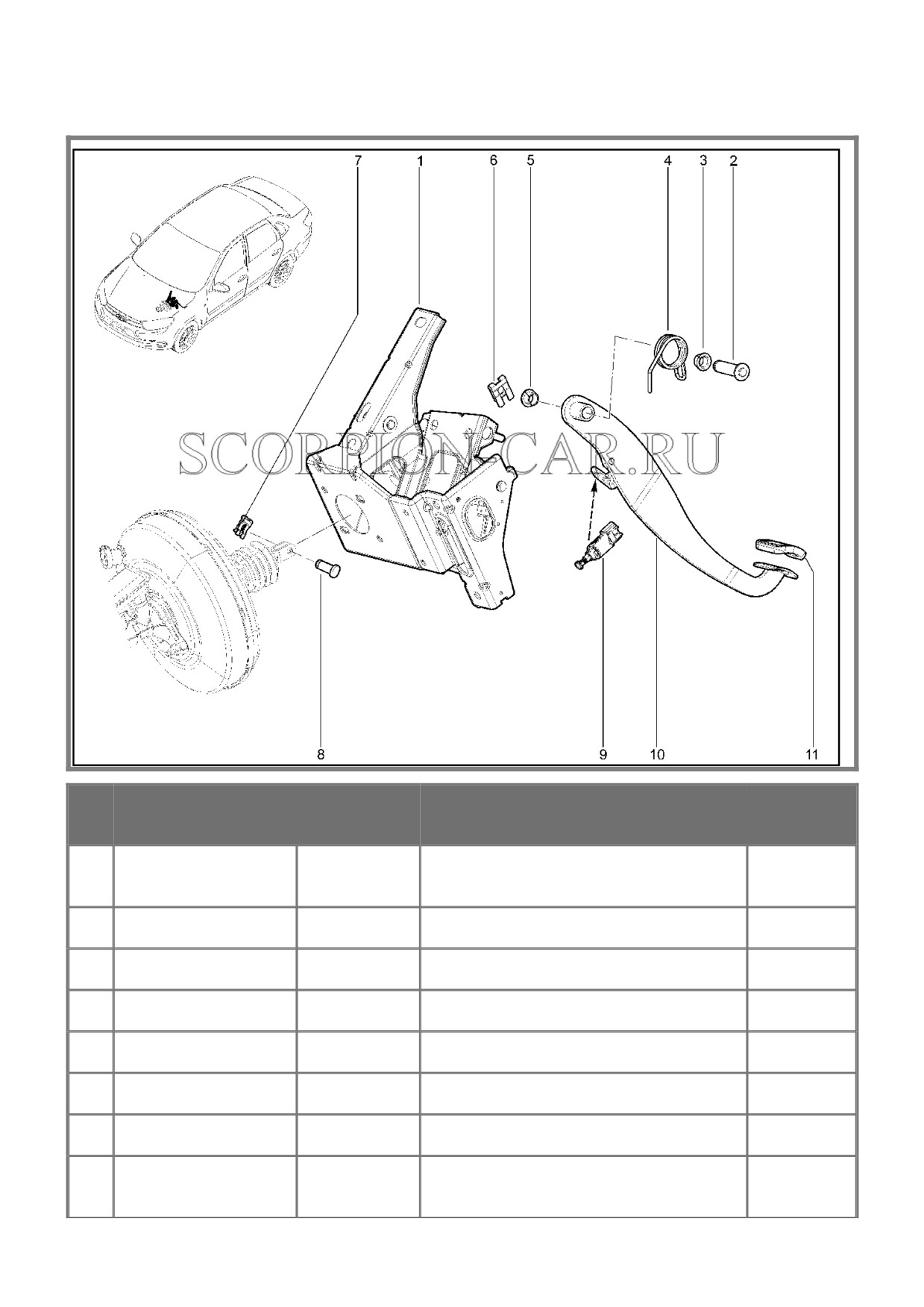

370110. ПЕДАЛЬ ТОРМОЗА (BVM5)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Усилитель с кронштейнами педалей
1
21901-1602060-01
8450102986
сцепления и тормоза в сборе
2
21100-1602050-00
8450006181
Ось педали
3
21210-1804043-00
8450006232
Втулка оси
4
11180-3504094-01
8450102991
Пружина педали тормоза оттяжная
5
21210-1804043-00
8450006232
Втулка оси
6
21080-1602059-00
8450006107
Скоба стопорная оси педали
7
00001-0010640-76
8450001149
Скоба 8 табл.12252
Палец толкателя поршня главного
8
21030-3504016-00
8450001148
цилиндра тормоза
стр. 267
9
21700-3720010-00
8200168238
Выключатель сигнала торможения
10
11180-3504010-20
8450102990
Педаль тормоза в сборе
11
21100-1602048-00
8450055109
Накладка педали тормоза
стр. 268

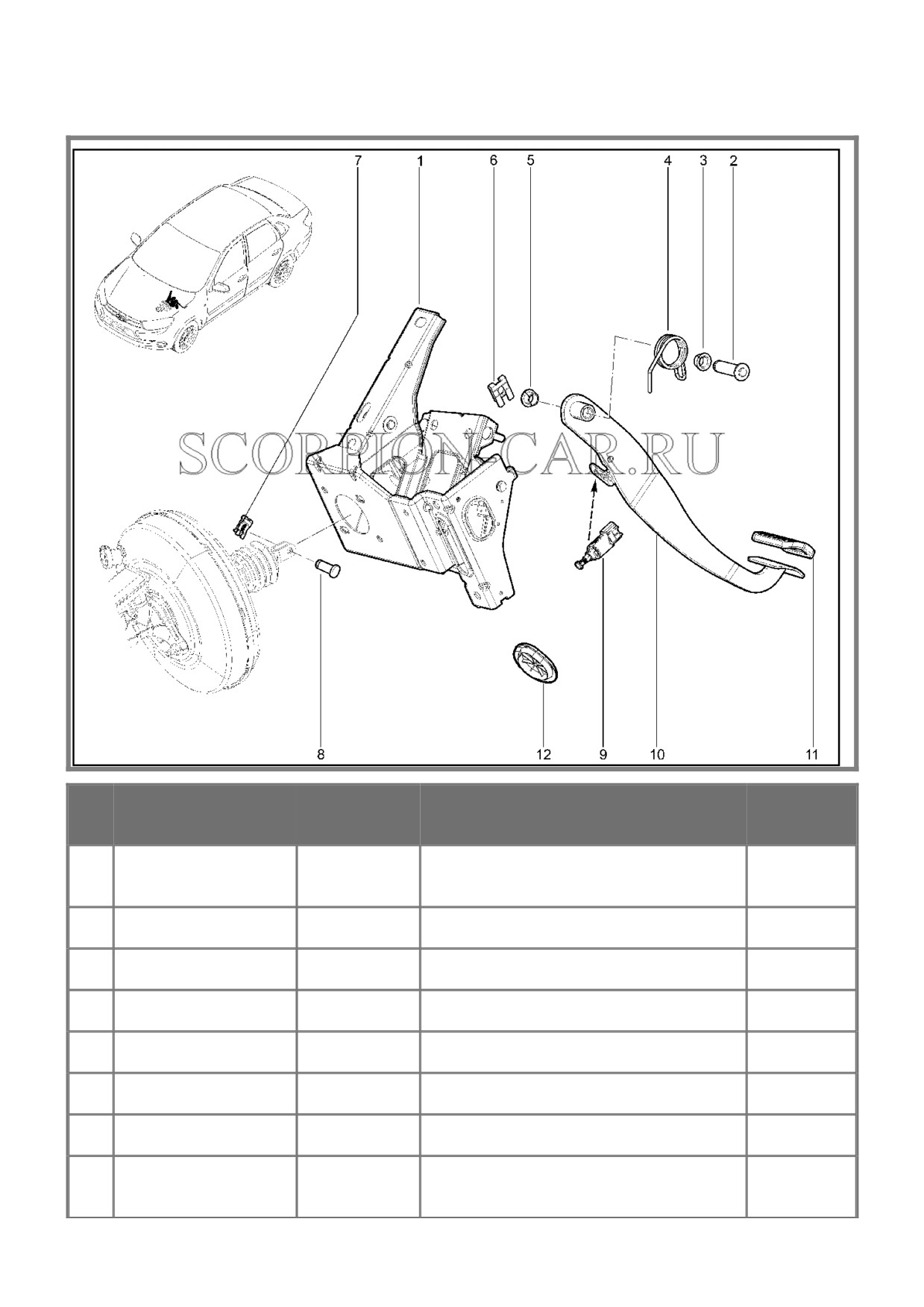

370120. ПЕДАЛЬ ТОРМОЗА (BVR5,BVA4)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Усилитель с кронштейнами педалей
1
21901-1602060-01
8450102986
сцепления и тормоза в сборе
2
21100-1602050-00
8450006181
Ось педали
3
21210-1804043-00
8450006232
Втулка оси
4
11180-3504094-01
8450102991
Пружина педали тормоза оттяжная
5
21210-1804043-00
8450006232
Втулка оси
6
21080-1602059-00
8450006107
Скоба стопорная оси педали
7
00001-0010640-76
8450001149
Скоба 8 табл.12252
Палец толкателя поршня главного
8
21030-3504016-00
8450001148
цилиндра тормоза
стр. 269
9
21700-3720010-00
8200168238
Выключатель сигнала торможения
10
21902-3504010-10
8450103568
Педаль тормоза в сборе
11
21902-3504048-00
8450103569
Накладка педали тормоза
12
21902-1602482-00
8450002069
Заглушка
стр. 270

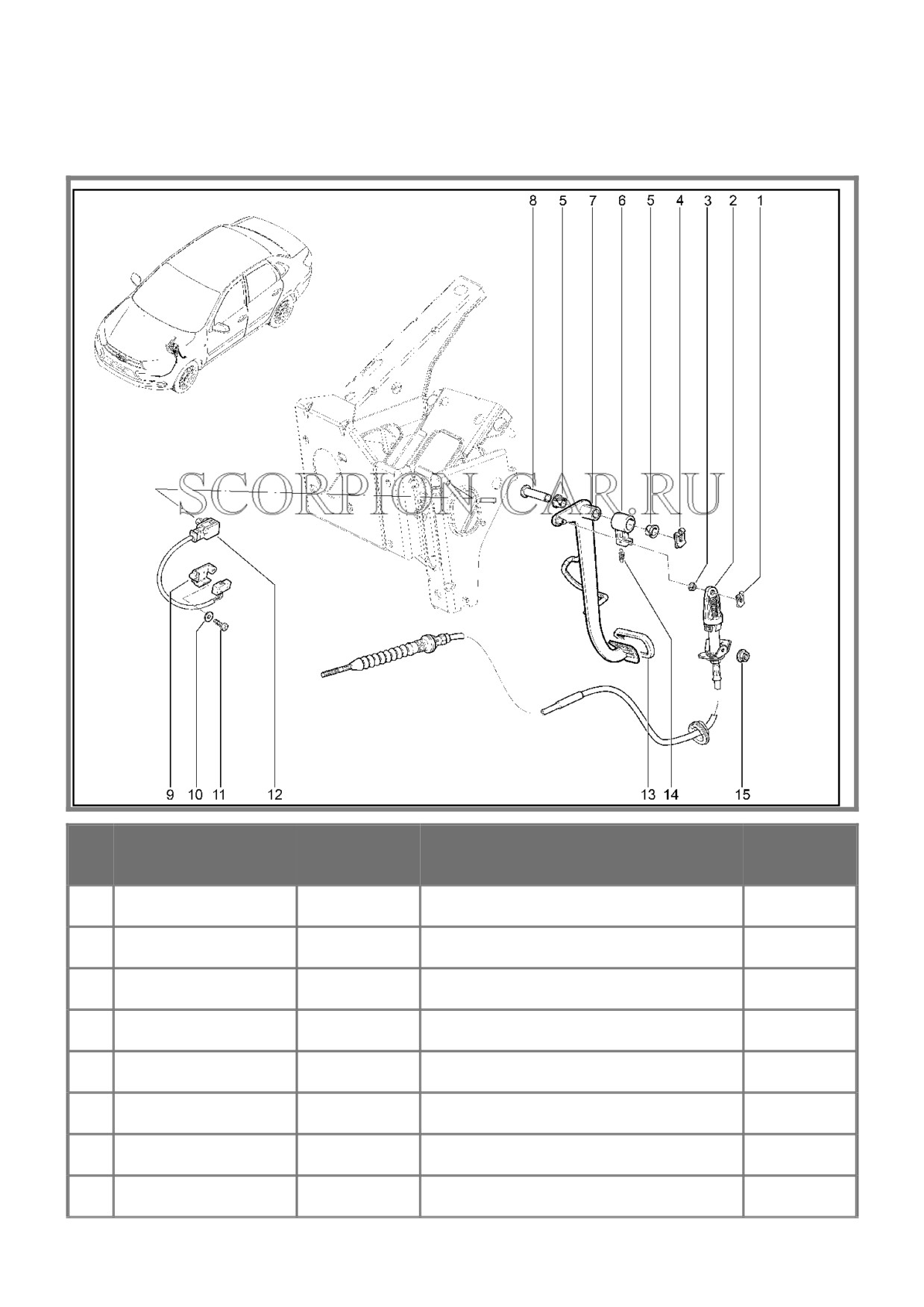

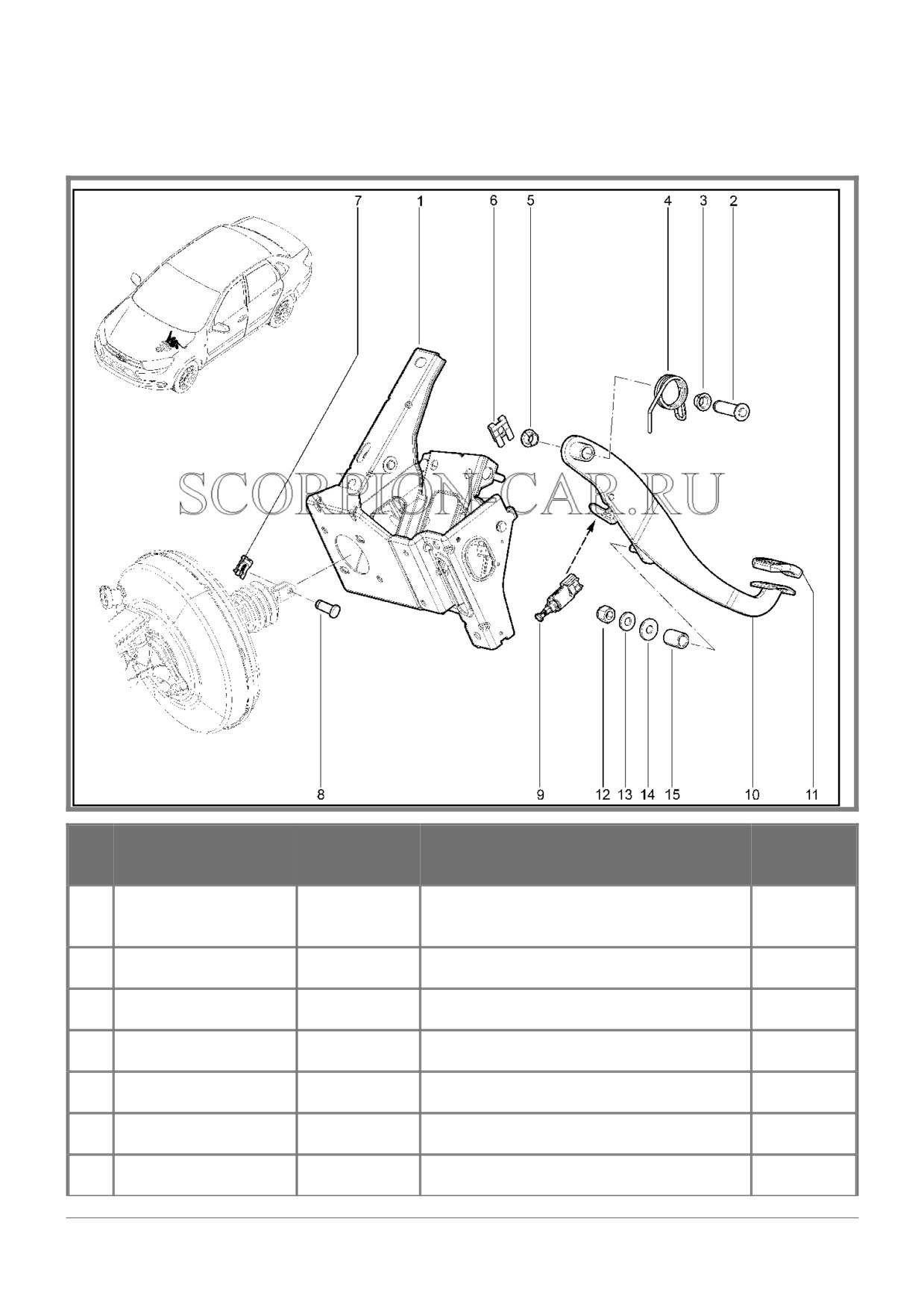

370130. ПЕДАЛЬ ТОРМОЗА (учебный
автомобиль)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Усилитель с кронштейнами педалей
1
21901-1602060-01
8450102986
сцепления и тормоза в сборе
2
21100-1602050-00
8450006181
Ось педали
3
21210-1804043-00
8450006232
Втулка оси
4
11180-3504094-01
8450102991
Пружина педали тормоза оттяжная
5
21210-1804043-00
8450006232
Втулка оси
6
21080-1602059-00
8450006107
Скоба стопорная оси педали
7
00001-0010640-76
8450001149
Скоба 8 табл.12252
стр. 271
Палец толкателя поршня главного
8
21030-3504016-00
8450001148
цилиндра тормоза
9
21700-3720010-00
8200168238
Выключатель сигнала торможения
10
21911-3504010-00
8450104174
Педаль тормоза в сборе
10
21922-3504010-00
8450104175
Педаль тормоза в сборе
11
21100-1602048-00
8450055109
Накладка педали тормоза
11
21902-3504048-00
8450103569
Накладка педали тормоза
12
00001-0061041-11
8450001211
Гайка м8 самоконтрящаяся
13
00001-0026467-01
8450001687
Шайба 8 табл.10172
14
00001-0005196-01
8450001127
Шайба плоская 8х17 табл. 10172
15
2192Y350484400
8450104179
Втулка упорная
стр. 272

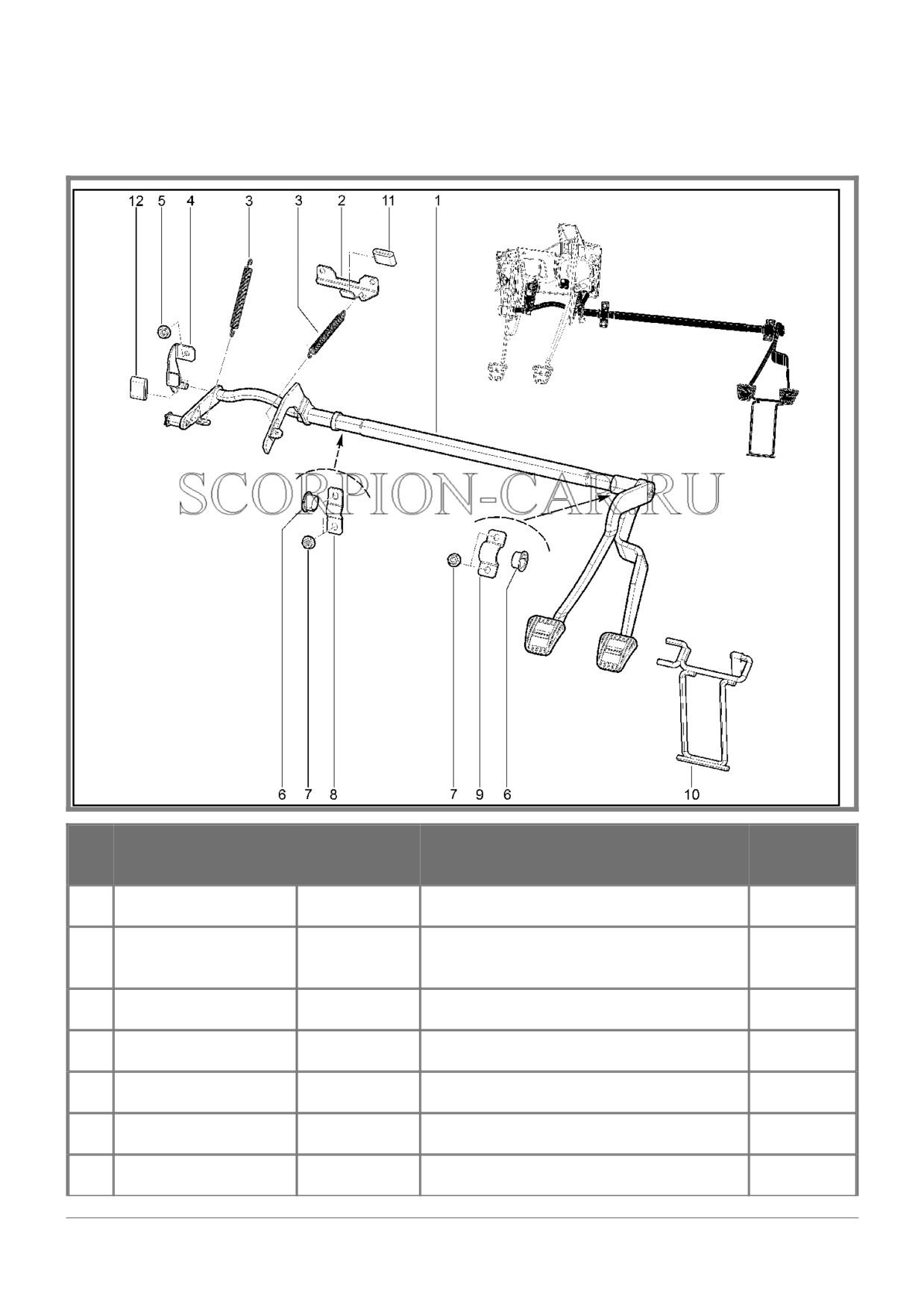

370210. ПЕДАЛЬ СЦЕПЛЕНИЯ
№ Каталожный номер Доп. номер
Наименование
Номер замены
1
00001-0010640-76
8450001149
Скоба 8 табл.12252
Трос привода сцепления в
2
21901-1602210-00
8450060803
8450077280
сборе
Трос привода сцепления в
2
21901-1602210-01
8450077280
8450060803
сборе
3
21080-1602096-00
8450053948
Втулка
4
21080-1602059-00
8450006107
Скоба стопорная оси педалей
5
21210-1804043-00
8450006232
Втулка
6
11180-1602177-00
8450102987
Втулка нажимная
7
11180-1602010-10
8450051016
Педаль сцепления в сборе
стр. 273
8
21100-1602050-00
8450006181
Ось педалей
9
11180-3720024-10
8450102992
Кожух защитный
10
00001-0005192-01
8450050038
Шайба 4
11
00001-0076690-01
8450001177
Винт 3,6х9,5 табл.10631
Выключатель сигнала
12
11180-3720015-00
8450051236
положения педали сцепления
в сборе
13
21100-1602048-00
8450055109
Накладка педали
14
11180-1602179-00
8450102988
Пружина прижимная
15
00001-0038318-01
8450004501
Гайка м 5 табл.10137
стр. 274
370230. ПЕДАЛЬ СЦЕПЛЕНИЯ (BVM5)(учебный
автомобиль)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
00001-0010640-76
8450001149
Скоба 8 табл.12252
2
21901-1602210-00
8450060803
Трос привода сцепления в сборе
2
21901-1602210-01
8450077280
Трос привода сцепления в сборе
3
21080-1602096-00
8450053948
Втулка
4
21080-1602059-00
8450006107
Скоба стопорная оси педалей
5
21210-1804043-00
8450006232
Втулка
6
11180-1602177-00
8450102987
Втулка нажимная
7
21911-1602010-00
8450104173
Педаль сцепления в сборе
стр. 275
8
21100-1602050-00
8450006181
Ось педалей
9
11180-3720024-10
8450102992
Кожух защитный
10
00001-0005192-01
8450050038
Шайба 4
11
00001-0076690-01
8450001177
Винт 3,6х9,5 табл.10631
Выключатель сигнала положения
12
11180-3720015-00
8450051236
педали сцепления в сборе
13
21100-1602048-00
8450055109
Накладка педали
14
11180-1602179-00
8450102988
Пружина прижимная
15
00001-0038318-01
8450004501
Гайка м 5 табл.10137
стр. 276
371010. ПРИВОД ТОРМОЗА И СЦЕПЛЕНИЯ
(BVM5)(учебный автомобиль)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
2190Y350400400
8450101277
Привод тормоза в сборе
Пластина крепления оттяжной
2
2192Y350402000
8450101280
пружины
3
21010-1602094-00
8450072690
Пружиhа педали сцепл оttяжhая
4
2190Y160211000
8450101279
Площадка опорная в сборе
5
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
6
2192Y350408800
8450101285
Втулка антифрикционная
7
00001-0038322-01
8450001150
Гайка м8 с зубчатым буртиком
стр. 277
содержание .. 8 9 10 11 ..
