КО 06.05.10-03 Калориферы. Приборы отопительные - часть 3

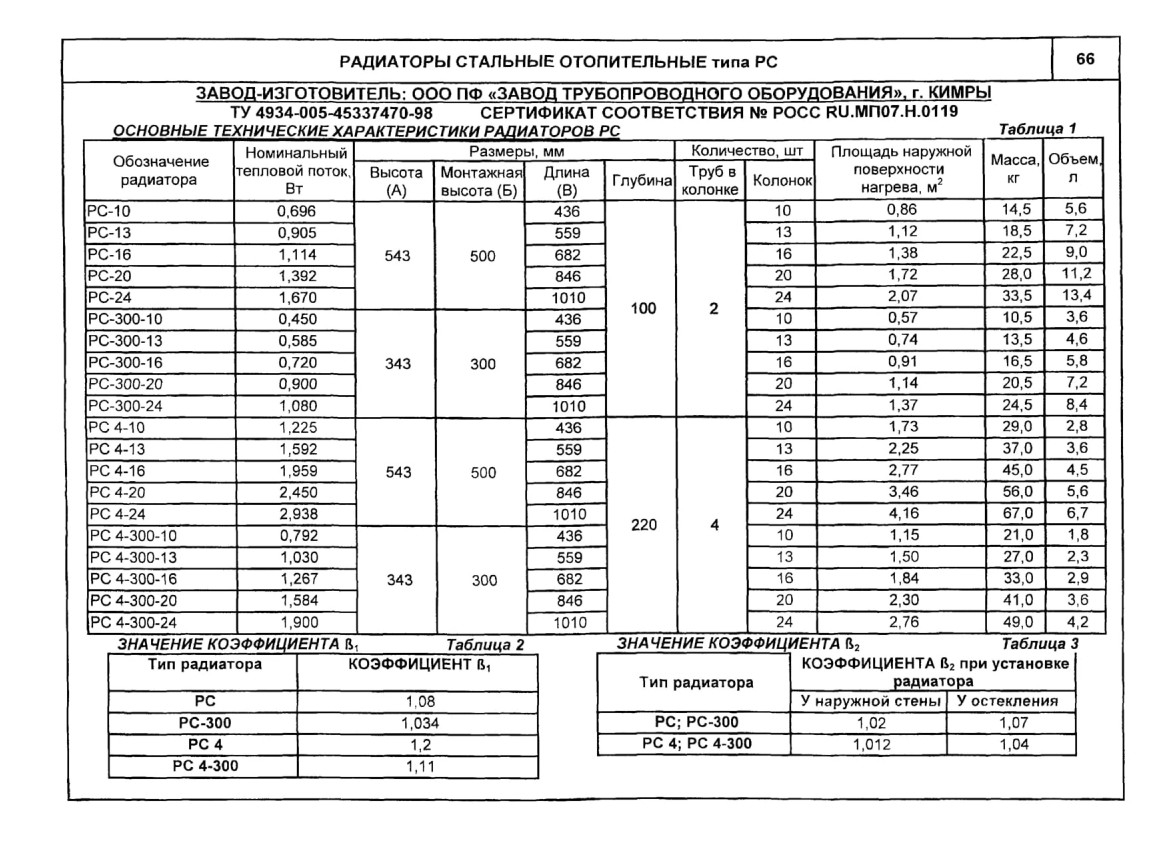

РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа PC
ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО ПФ «ЗАВОД ТРУБОПРОВОДНОГО ОБОРУДОВАНИЯ», г. КИМРЫ ТУ 4934-005-45337470-98 СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU.Mп07.H 0119

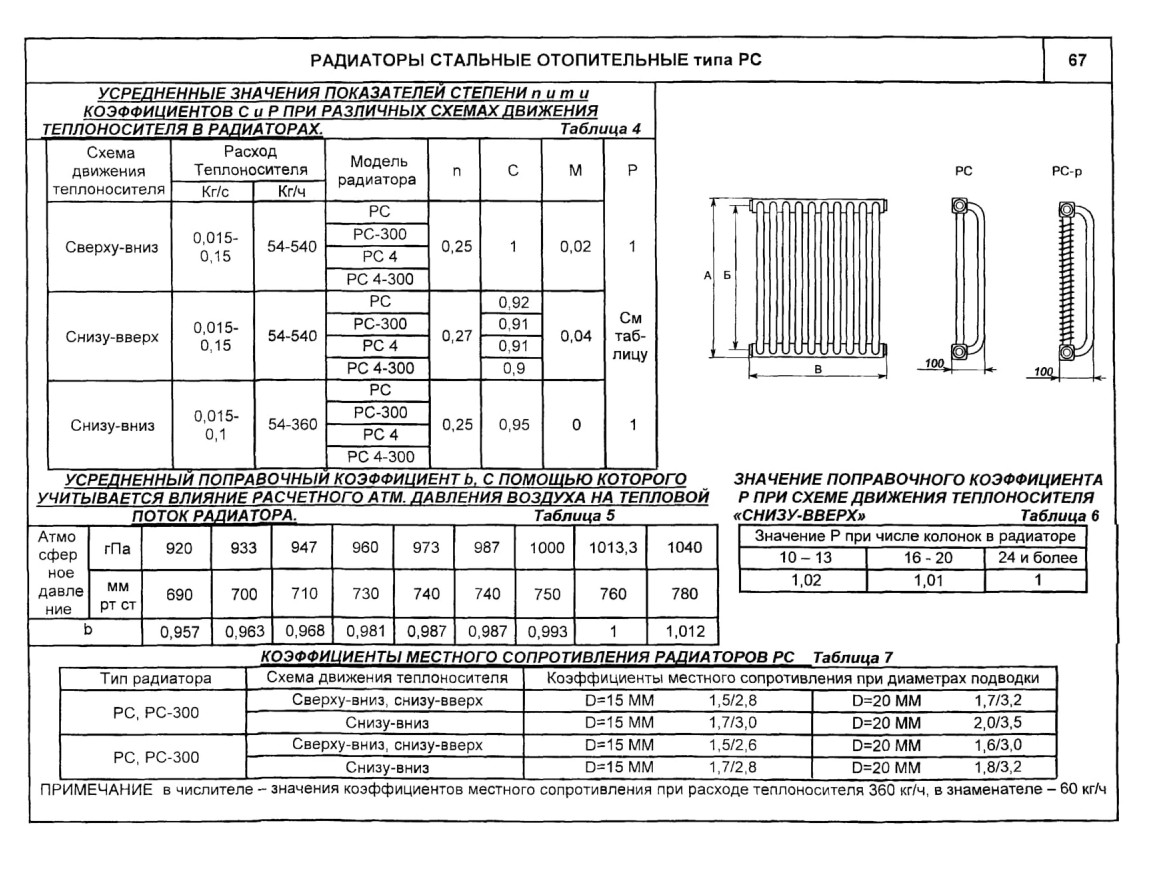

РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа PC

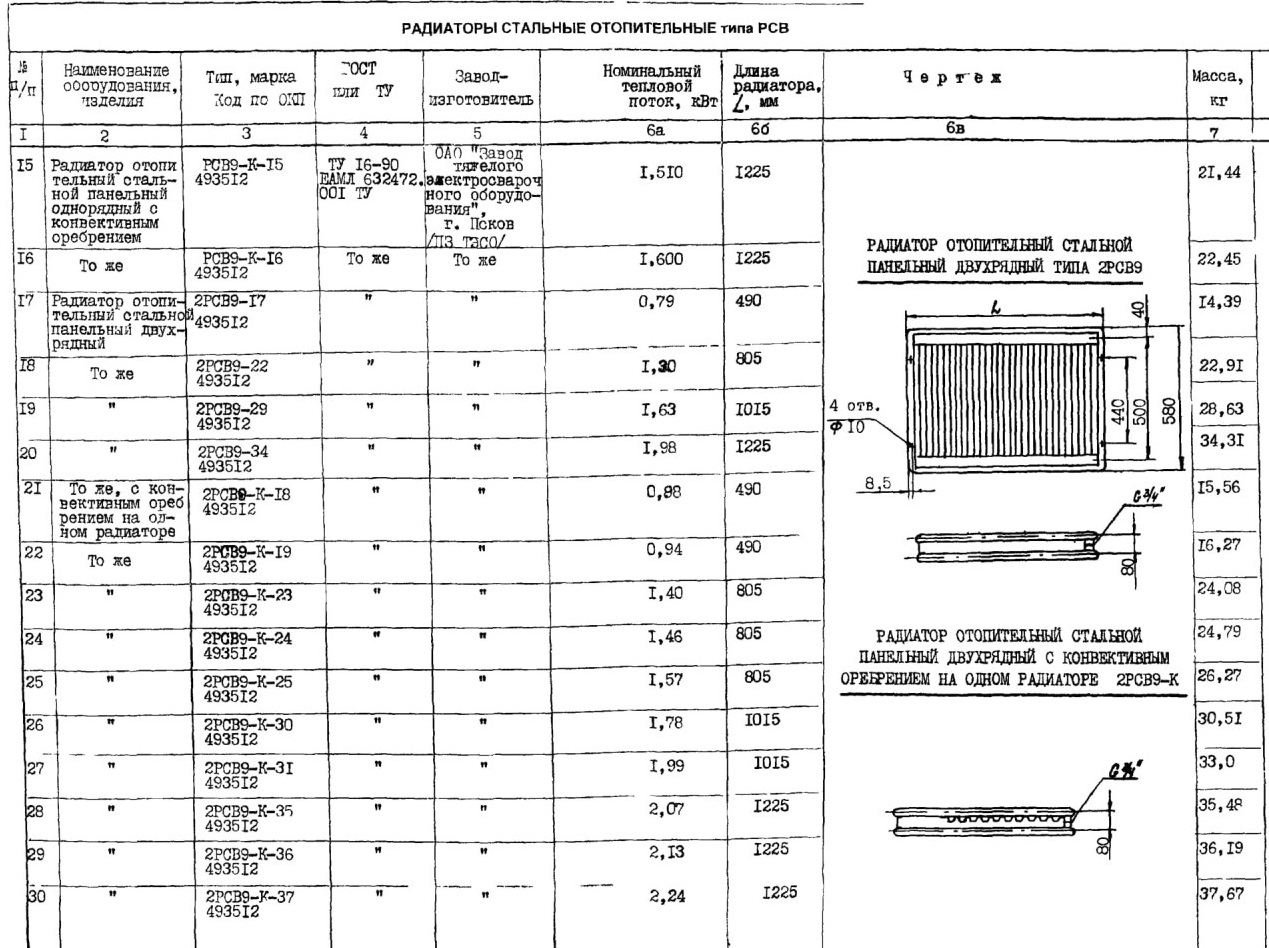

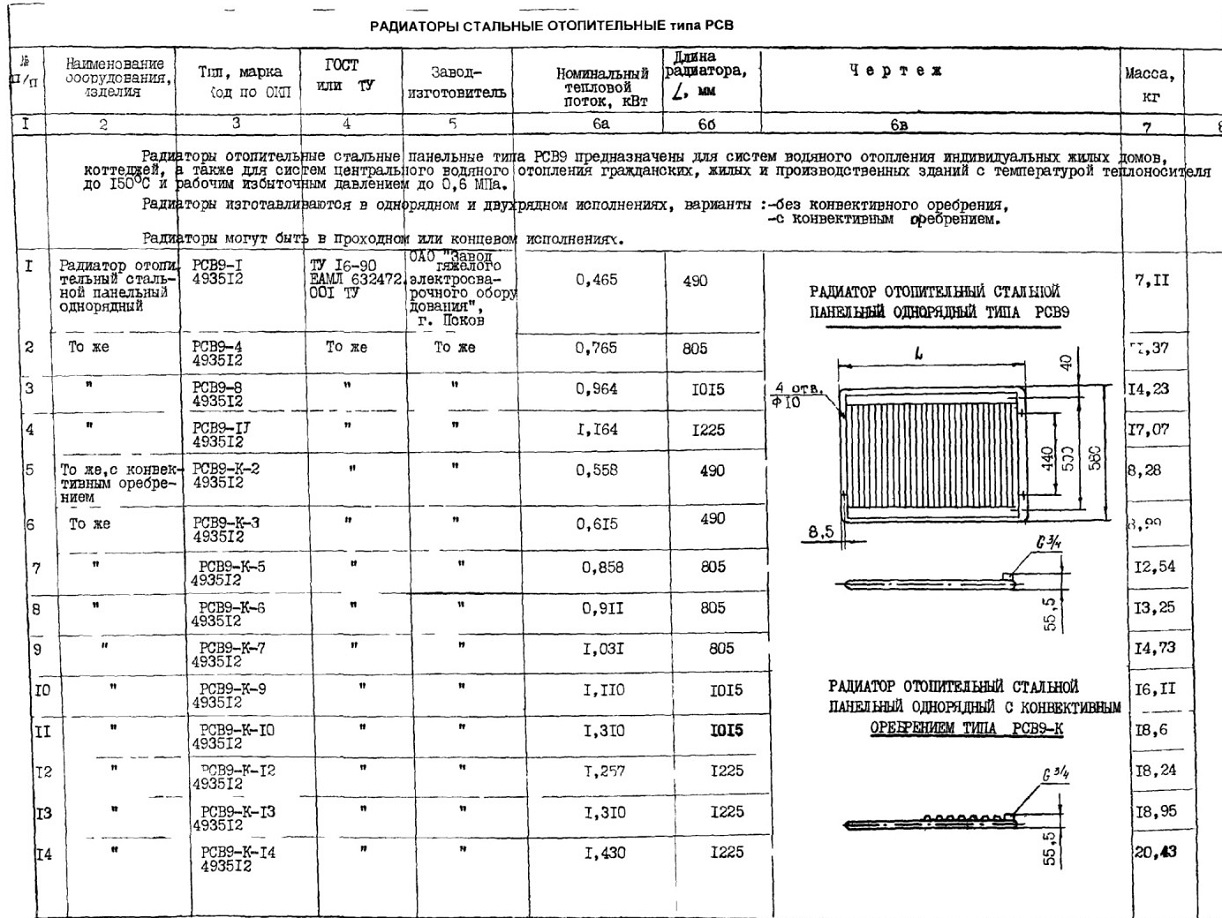

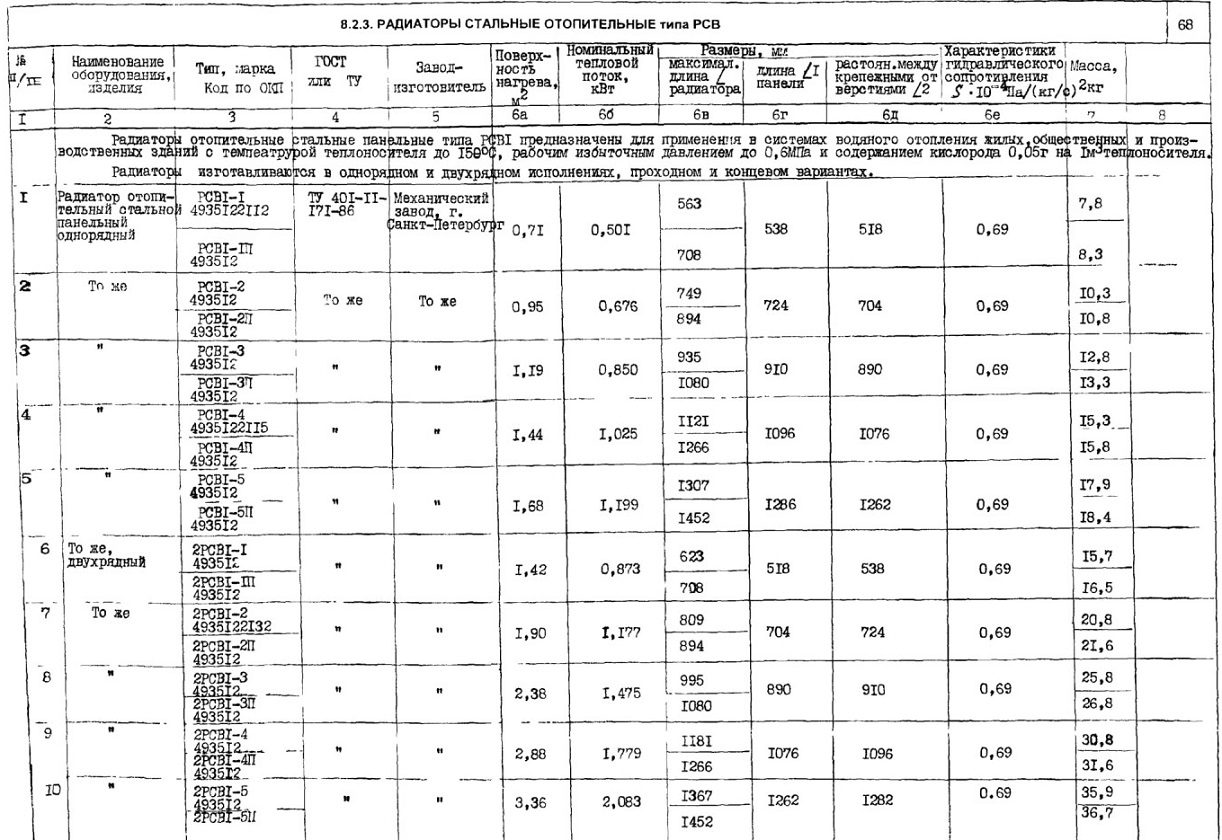

8.2.3. РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа РСВ

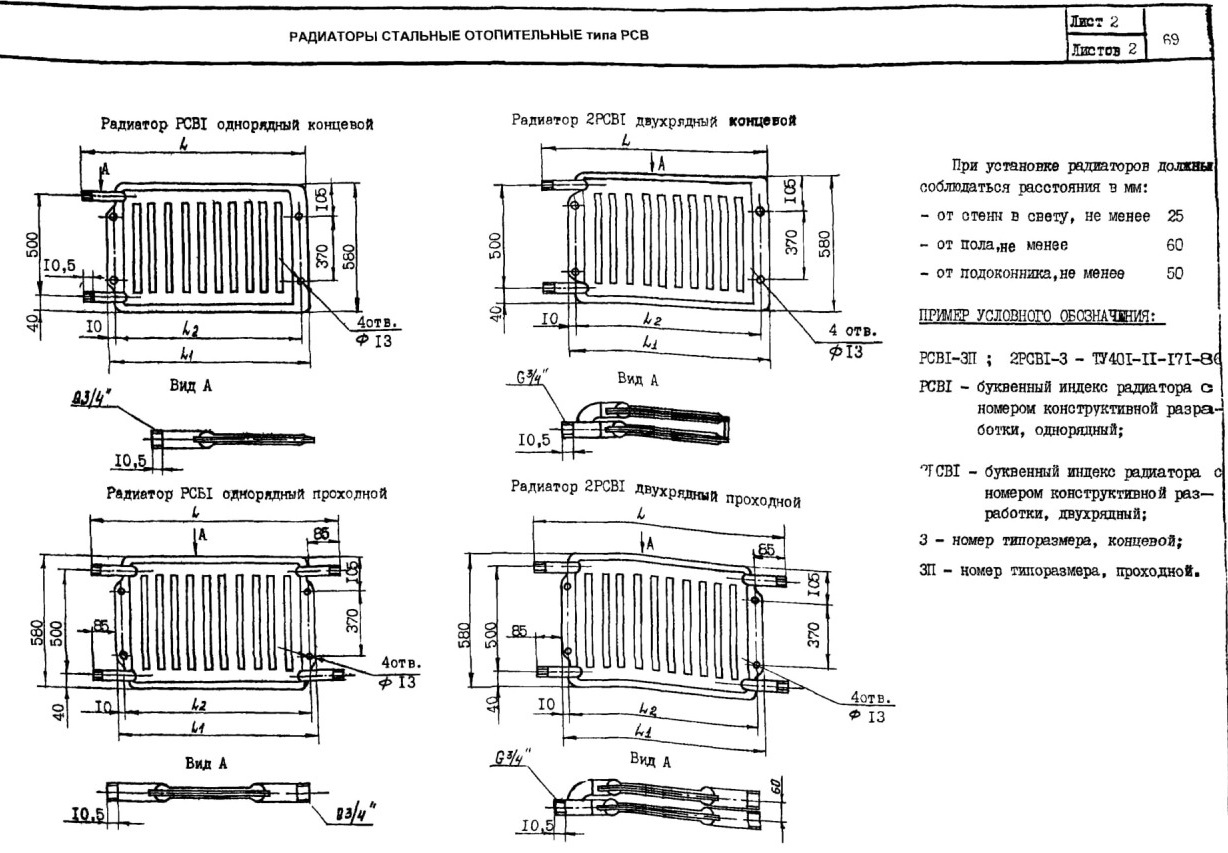

РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа РСВ

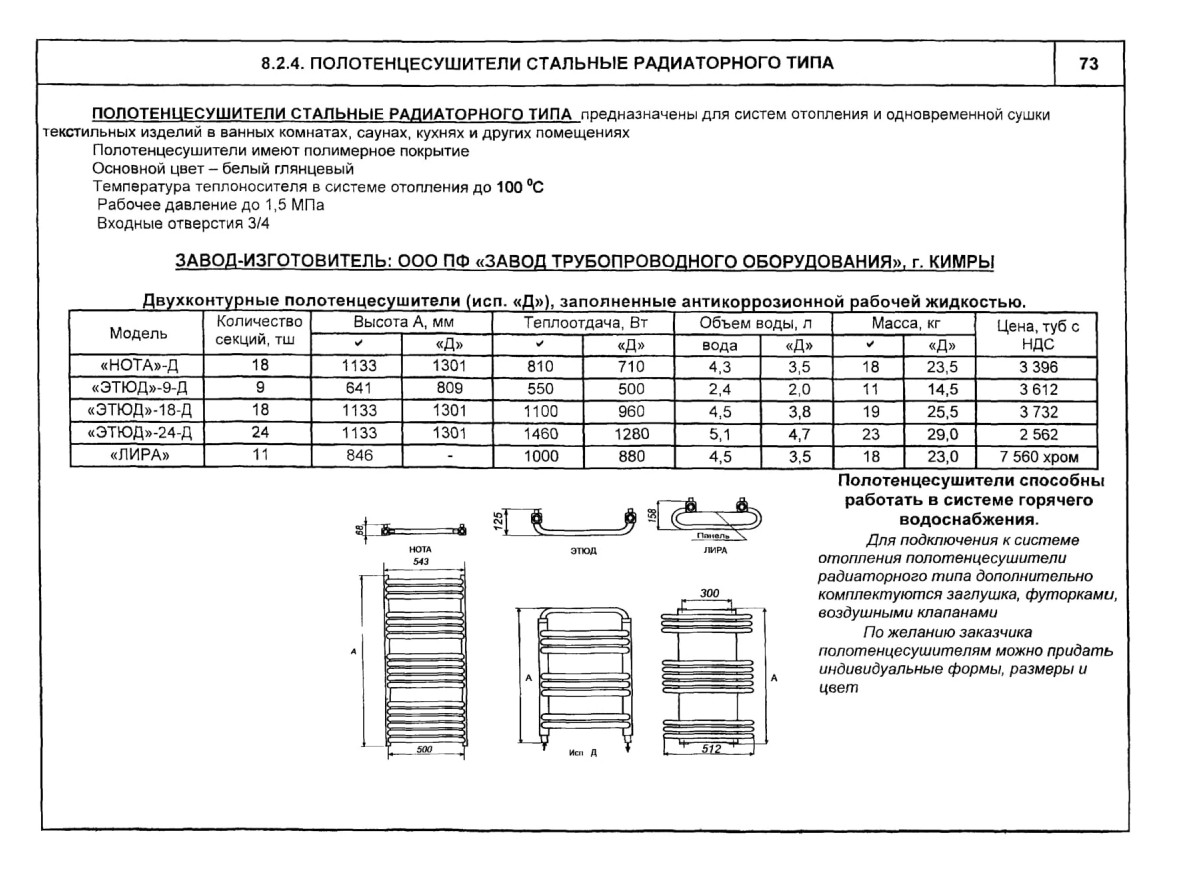

8.2.4. ПОЛОТЕНЦЕСУШИТЕЛИ СТАЛЬНЫЕ РАДИАТОРНОГО ТИПА
ПОЛОТЕНЦЕСУШИТЕЛИ СТАЛЬНЫЕ РАДИАТОРНОГО ТИПА предназначены для систем отопления и одновременной сушки текстильных изделий в ванных комнатах, саунах, кухнях и других помещениях Полотенцесушители имеют полимерное покрытие Основной цвет - белый глянцевый

Температура теплоносителя в системе отопления до 100 °С Рабочее давление до 1,5 МПа Входные отверстия 3/4

ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО ПФ «ЗАВОД ТРУБОПРОВОДНОГО ОБОРУДОВАНИЯ», г. КИМРЫ
Двухконтурные полотенцесушители (исп. «Д»), заполненные антикоррозионной рабочей жидкостью.

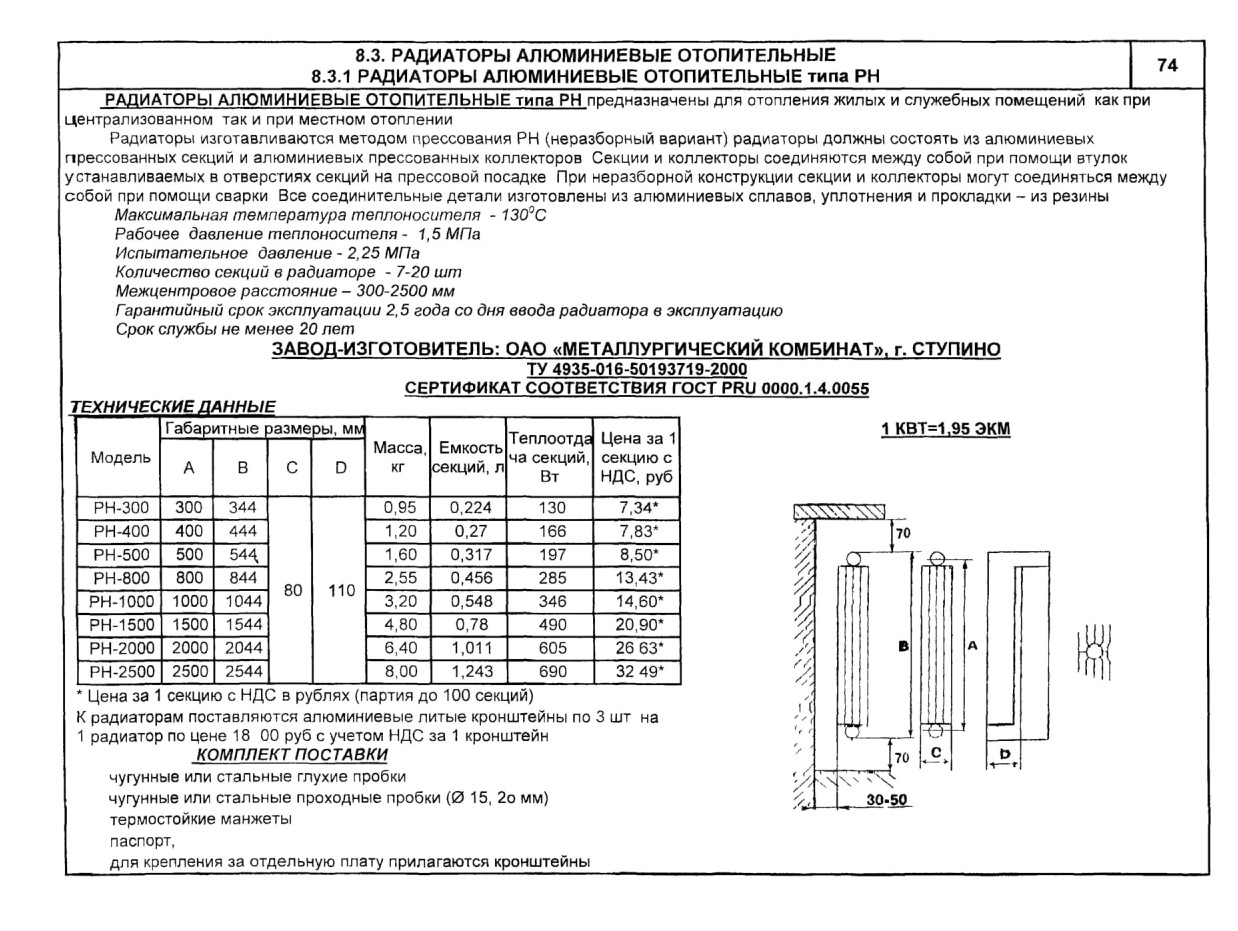

8.3. РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ 8.3.1 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа PH
РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа PH предназначены для отопления жилых и служебных помещений как при централизованном так и при местном отоплении

Радиаторы изготавливаются методом прессования PH (неразборный вариант) радиаторы должны состоять из алюминиевых прессованных секций и алюминиевых прессованных коллекторов Секции и коллекторы соединяются между собой при помощи втулок устанавливаемых в отверстиях секций на прессовой посадке При неразборной конструкции секции и коллекторы могут соединяться между собой при помощи сварки Все соединительные детали изготовлены из алюминиевых сплавов, уплотнения и прокладки - из резины Максимальная температура теплоносителя -130°С Рабочее давление теплоносителя - 1,5 МПа Испытательное давление - 2,25 МПа Количество секций в радиаторе - 7-20 шт Межцентровое расстояние - 300-2500 мм

Гарантийный срок эксплуатации 2,5 года со дня ввода радиатора в эксплуатацию Срок службы не менее 20 лет

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ», г. СТУПИНО

ТУ 4935-016-50193719-2000 СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ PRU 0000.1.4.0055 ТЕХНИЧЕСКИЕ ДАННЫЕ

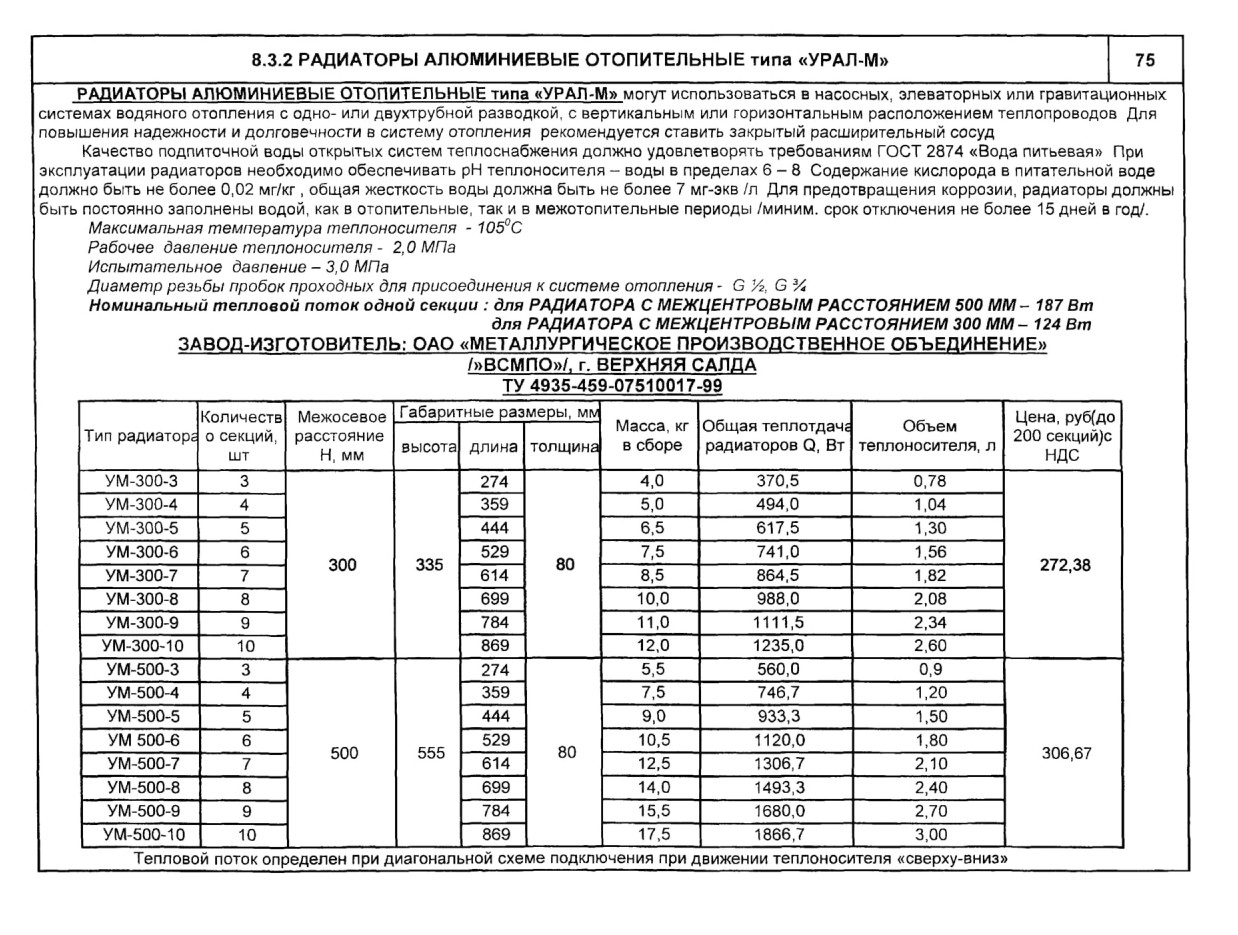

8.3.2 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа «УРАЛ-М»
РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа «УРАЛ-М» могут использоваться в насосных, элеваторных или гравитационных системах водяного отопления с одно- или двухтрубной разводкой, с вертикальным или горизонтальным расположением теплопроводов Для повышения надежности и долговечности в систему отопления рекомендуется ставить закрытый расширительный сосуд

Качество подпиточной воды открытых систем теплоснабжения должно удовлетворять требованиям ГОСТ 2874 «Вода питьевая» При эксплуатации радиаторов необходимо обеспечивать pH теплоносителя - воды в пределах 6-8 Содержание кислорода в питательной воде должно быть не более 0,02 мг/кг, общая жесткость воды должна быть не более 7 мг-экв /л Для предотвращения коррозии, радиаторы должны быть постоянно заполнены водой, как в отопительные, так и в межотопительные периоды /миним. срок отключения не более 15 дней в год/. Максимальная температура теплоносителя - 105°С Рабочее давление теплоносителя - 2,0 МПа Испытательное давление - 3,0 МПа

Диаметр резьбы пробок проходных для присоединения к системе отопления - G 1Л, G

Номинальный тепловой поток одной секции : для РАДИАТОРА С МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 500 ММ - 187 Вт

для РАДИАТОРА С МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 300 ММ - 124 Вт ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МЕТАЛЛУРГИЧЕСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ»

/»ВСМПО»/, г. ВЕРХНЯЯ САЛДА ТУ 4935-459-07510017-99

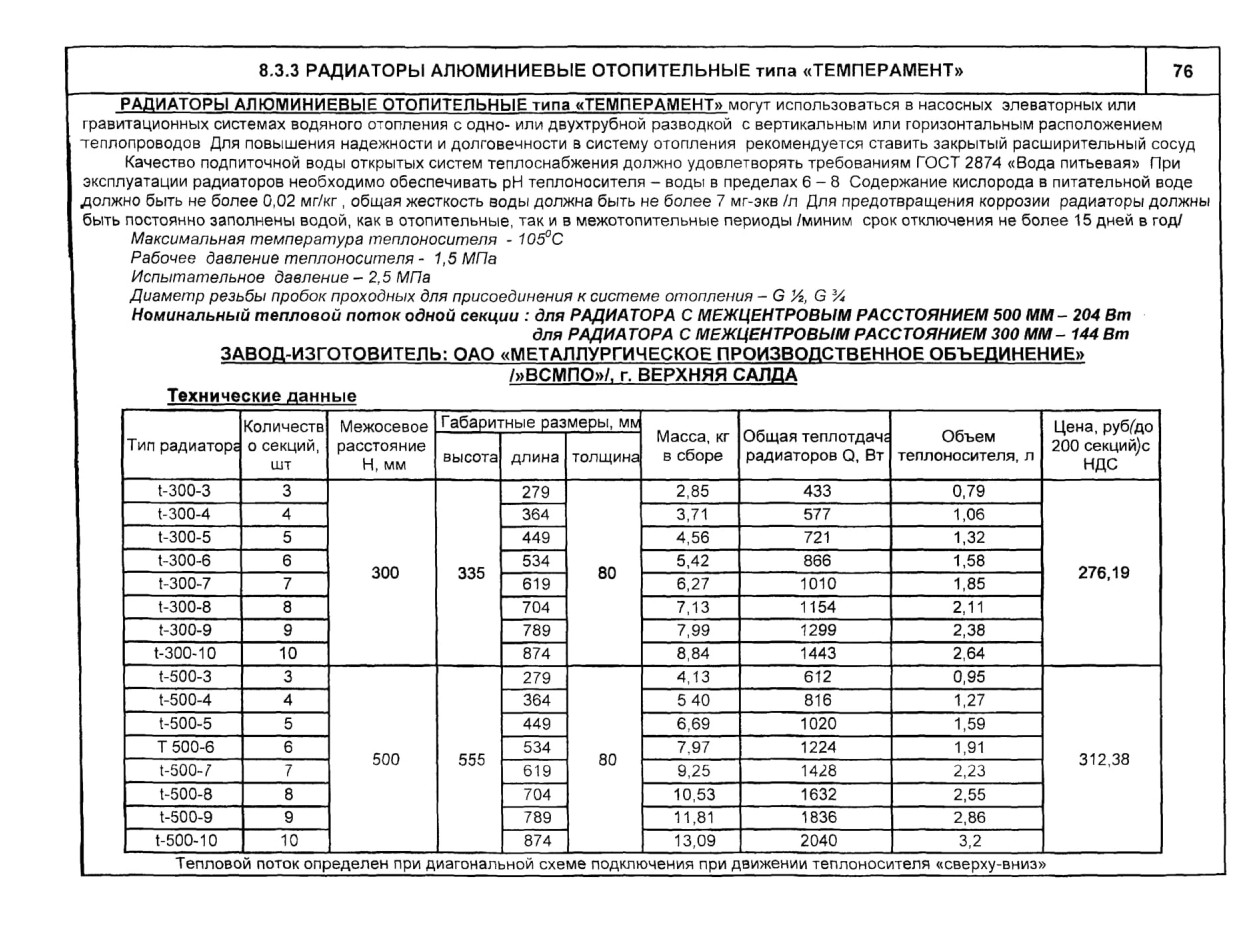

8.3.3 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа «ТЕМПЕРАМЕНТ»
РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа «ТЕМПЕРАМЕНТ» могут использоваться в насосных элеваторных или гравитационных системах водяного отопления с одно- или двухтрубной разводкой с вертикальным или горизонтальным расположением теплопроводов Для повышения надежности и долговечности в систему отопления рекомендуется ставить закрытый расширительный сосуд Качество подпиточной воды открытых систем теплоснабжения должно удовлетворять требованиям ГОСТ 2874 «Вода питьевая» При эксплуатации радиаторов необходимо обеспечивать pH теплоносителя - воды в пределах 6-8 Содержание кислорода в питательной воде должно быть не более 0.02 мг/кг , общая жесткость воды должна быть не более 7 мг-экв /л Для предотвращения коррозии радиаторы должны быть постоянно заполнены водой, как в отопительные, так и в межотопительные периоды /миним срок отключения не более 15 дней в год/ Максимальная температура теплоносителя - 105°С Рабочее давление теплоносителя - 1,5 МПа Испытательное давление - 2,5 МПа

Диаметр резьбы пробок проходных для присоединения к системе отопления - G 'A, G У*

Номинальный тепловой поток одной секции : для РАДИАТОРА С МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 500 ММ- 204 Вт

для РАДИАТОРА С МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 300 ММ- 144 Вт ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МЕТАЛЛУРГИЧЕСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ»

/»ВСМПО»/, г. ВЕРХНЯЯ САЛДА

Технические данные

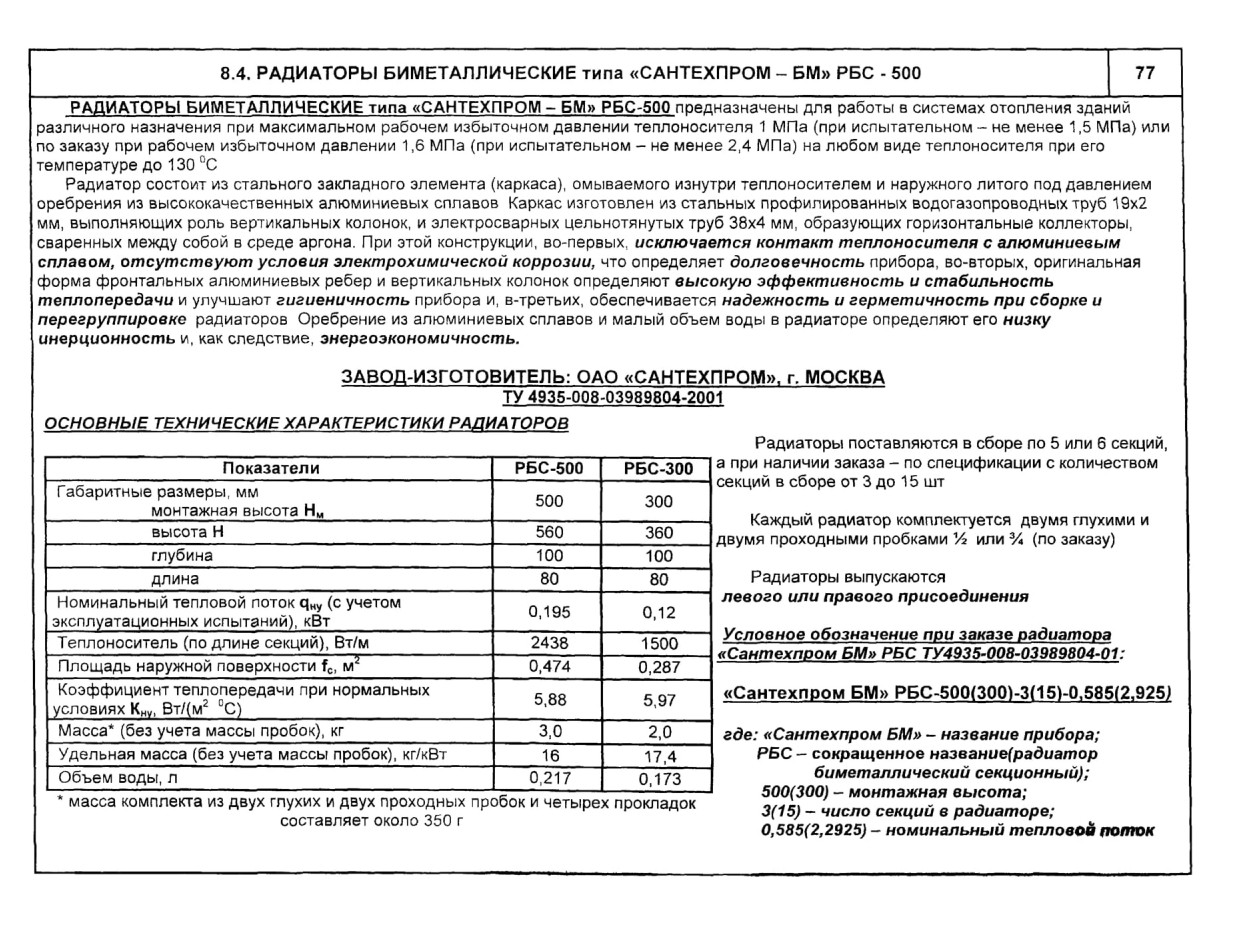

8.4. РАДИАТОРЫ БИМЕТАЛЛИЧЕСКИЕ типа «САНТЕХПРОМ - БМ» РБС - 500
РАДИАТОРЫ БИМЕТАЛЛИЧЕСКИЕ типа «САНТЕХПРОМ - БМ» РБС-500 предназначены для работы в системах отопления зданий различного назначения при максимальном рабочем избыточном давлении теплоносителя 1 МПа (при испытательном - не менее 1,5 МПа) или по заказу при рабочем избыточном давлении 1,6 МПа (при испытательном - не менее 2,4 МПа) на любом виде теплоносителя при его температуре до 130 °С

Радиатор состоит из стального закладного элемента (каркаса), омываемого изнутри теплоносителем и наружного литого под давлением оребрения из высококачественных алюминиевых сплавов Каркас изготовлен из стальных профилированных водогазопроводных труб 19x2 мм, выполняющих роль вертикальных колонок, и электросварных цельнотянутых труб 38x4 мм, образующих горизонтальные коллекторы, сваренных между собой в среде аргона. При этой конструкции, во-первых исключается контакт теплоносителя с алюминиевым сплавом, отсутствуют условия электрохимической коррозии, что определяет долговечность прибора, во-вторых, оригинальная форма фронтальных алюминиевых ребер и вертикальных колонок определяют высокую эффективность и стабильность теплопередачи и улучшают гигиеничность прибора и, в-третьих, обеспечивается надежность и герметичность при сборке и перегруппировке радиаторов Оребрение из алюминиевых сплавов и малый объем воды в радиаторе определяют его низку инерционность и, как следствие, энергоэкономичность.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «САНТЕХПРОМ», г. МОСКВА ТУ 4935-008-03989804-2001
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАТОРОВ

РАДИАТОРЫ БИМЕТАЛЛИЧЕСКИЕ типа «САНТЕХПРОМ - БМ» РБС - 500

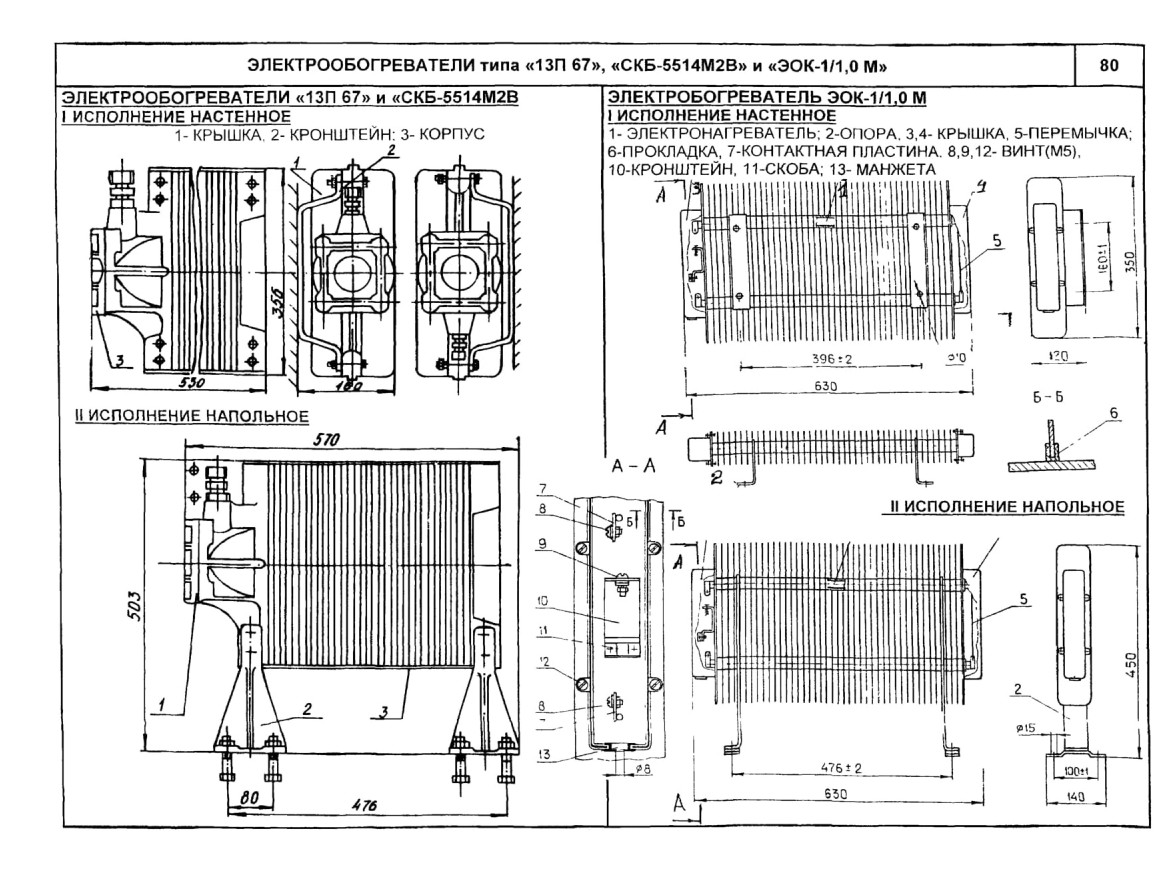

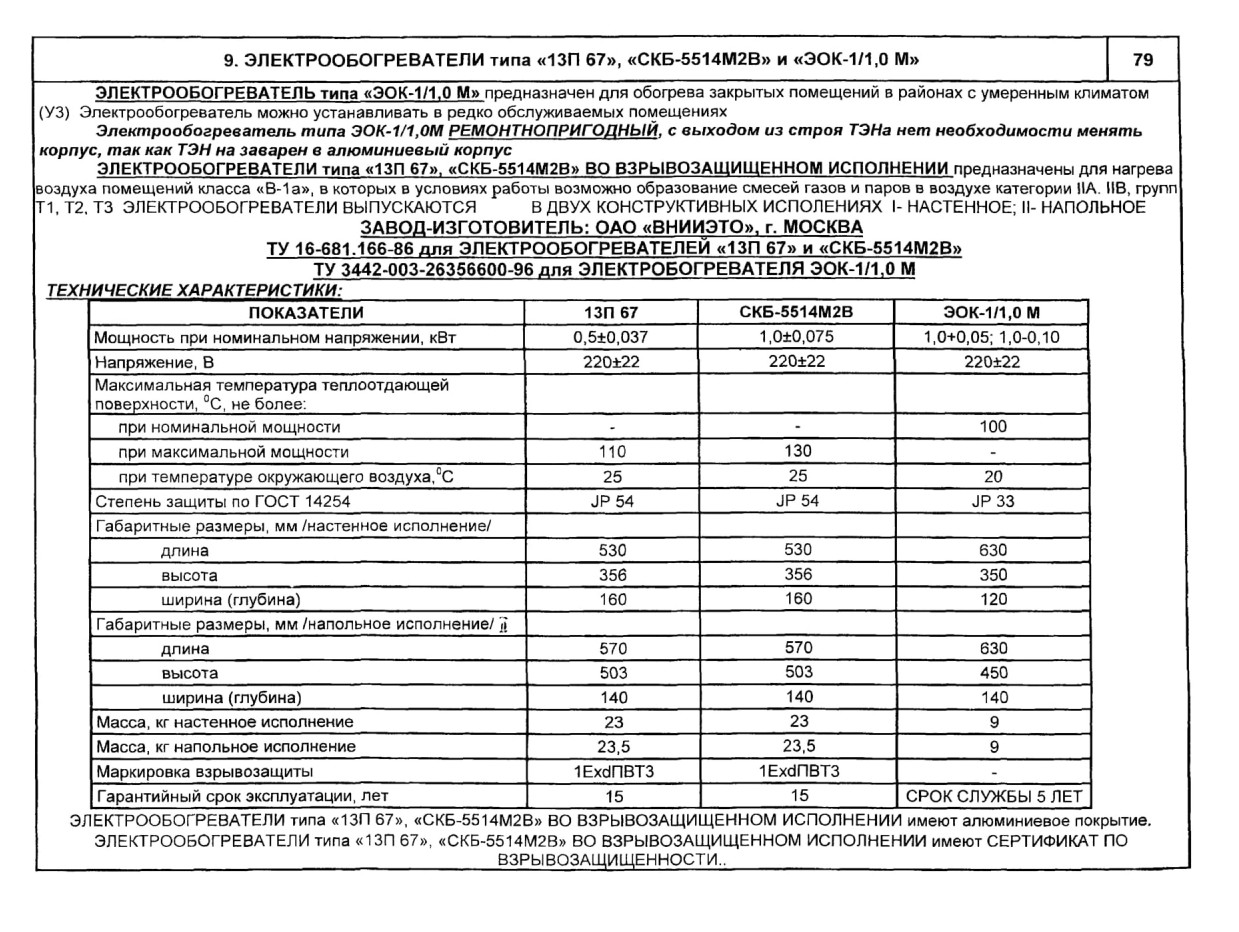

9. ЭЛЕКТРООБОГРЕВАТЕЛИ типа «13П 67», «СКБ-5514М2В» и «ЭОК-1/1,0 М»
ЭЛЕКТРООБОГРЕВАТЕЛЬ типа «ЭРК-1/1.0 М» предназначен для обогрева закрытых помещений в районах с умеренным климатом (УЗ) Электрообогреватель можно устанавливать в редко обслуживаемых помещениях

Электрообогреватель типа ЭОК-1/1,ОМ РЕМОНТНОПРИГОДНЫЙ, с выходом из строя ТЭНа нет необходимости менять корпус, так как ТЭН на заварен в алюминиевый корпус

ЭЛЕКТРООБОГРЕВАТЕЛИ типа «13П 67», «СКБ-5514М2В» ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ предназначены для нагрева воздуха помещений класса «В-1 а», в которых в условиях работы возможно образование смесей газов и паров в воздухе категории НА. ИВ, групп Т1. Т2, ТЗ ЭЛЕКТРООБОГРЕВАТЕЛИ ВЫПУСКАЮТСЯ В ДВУХ КОНСТРУКТИВНЫХ ИСПОЛЕНИЯХ I- НАСТЕННОЕ; II- НАПОЛЬНОЕ

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «ВНИИЭТО», г. МОСКВА ТУ 16-681.166-86 для ЭЛЕКТРООБОГРЕВАТЕЛЕЙ «13П 67» и «СКБ-5514М2В»

ТУ 3442-003-26356600-96 для ЭЛЕКТРОБОГРЕВАТЕЛЯ ЭРК-1/1,0 М ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ЭЛЕКТРООБОГРЕВАТЕЛИ типа «13П 67», «СКБ-5514М2В» и «ЭОК-1/1,0 М»

10. КОНВЕКТОРЫ

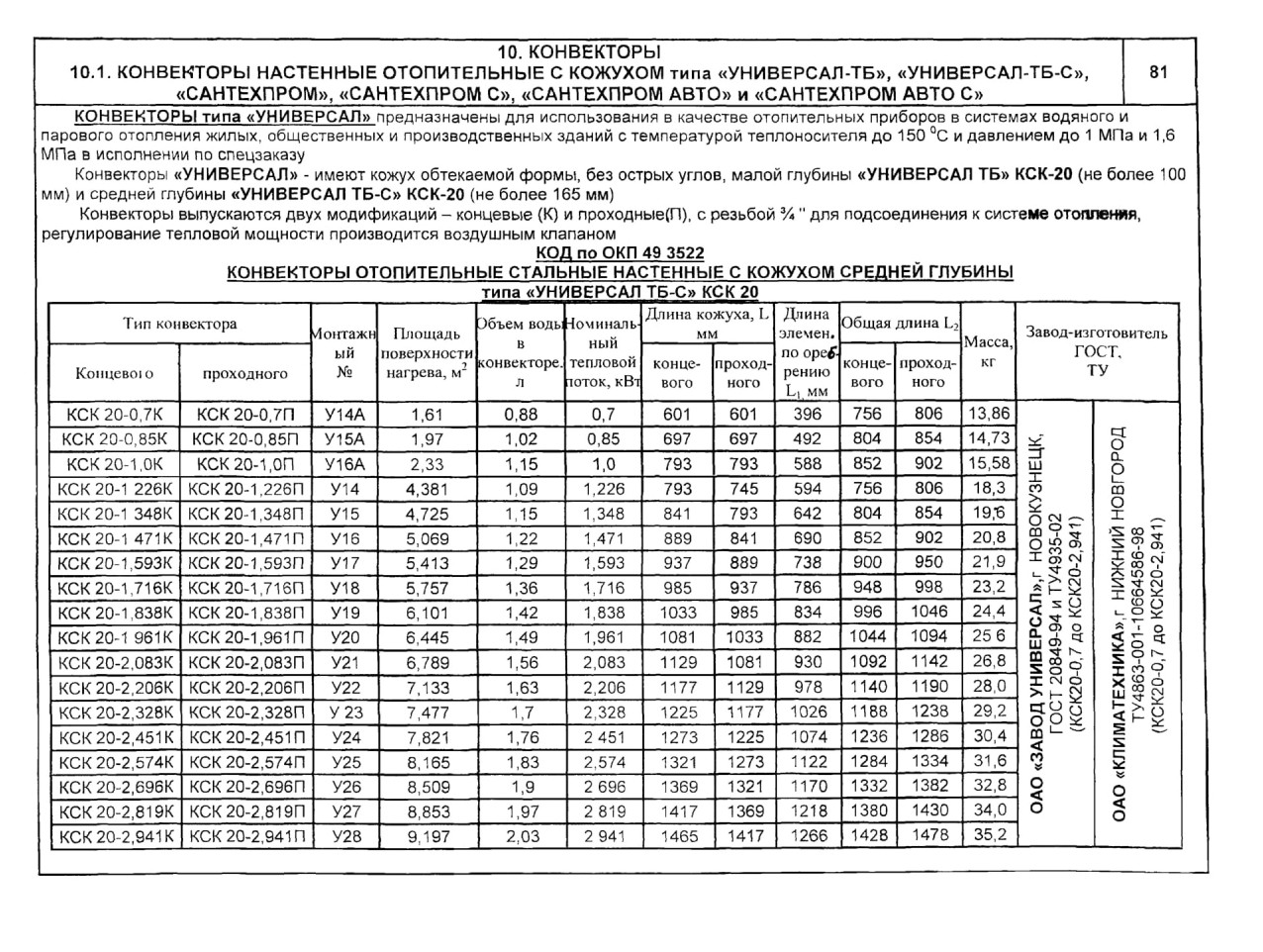

10.1. КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ-ТБ», «УНИВЕРСАЛ-ТБ-С», _«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» и «САНТЕХПРОМ АВТО С»_
КОНВЕКТОРЫ типа «УНИВЕРСАЛ» предназначены для использования в качестве отопительных приборов в системах водяного и парового отопления жилых, общественных и производственных зданий с температурой теплоносителя до 150 °С и давлением до 1 МПа и 1,6 МПа в исполнении по спецзаказу

Конвекторы «УНИВЕРСАЛ» - имеют кожух обтекаемой формы, без острых углов, малой глубины «УНИВЕРСАЛ ТБ» КСК-20 (не более 100 мм) и средней глубины «УНИВЕРСАЛ ТБ-С» КСК-20 (не более 165 мм)

Конвекторы выпускаются двух модификаций - концевые (К) и проходные(П), с резьбой У» " для подсоединения к системе отопления, регулирование тепловой мощности производится воздушным клапаном

КОД по РКП 49 3522

КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СТАЛЬНЫЕ НАСТЕННЫЕ С КОЖУХОМ СРЕДНЕЙ ГЛУБИНЫ

типа «УНИВЕРСАЛ ТБ-С» КСК 20

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ-ТБ», «УНИВЕРСАЛ-ТБ-С», _«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» и «САНТЕХПРОМ АВТОС»_

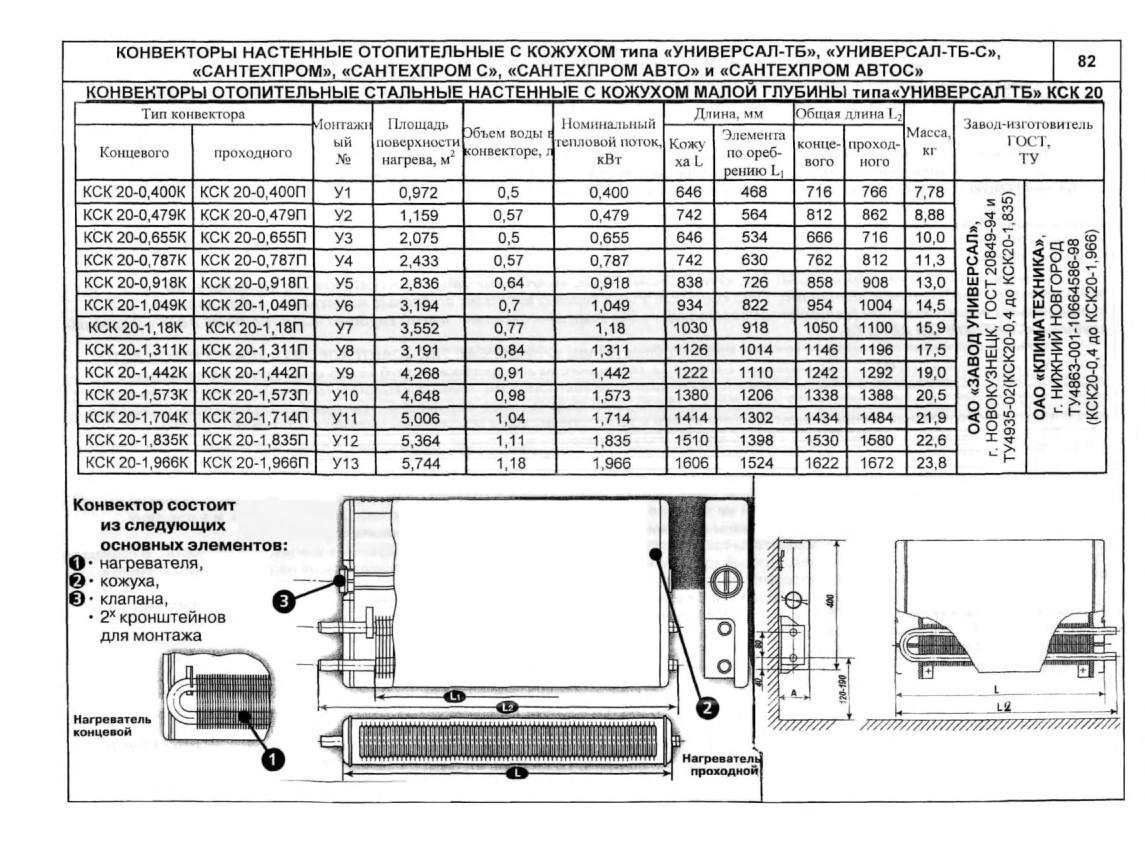

КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СТАЛЬНЫЕ НАСТЕННЫЕ С КОЖУХОМ МАЛОЙ ГЛУБИНЫ типа«УНИВЕРСАЛ ТБ» КСК 20

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С»,  «САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»

КОНВЕКТОРЫ предназначены для применения в системах водяного и парового отопления зданий различного назначения с температурой теплоносителя до 150 сС и давлением до 1 МПа.( по специальному заказу с давлением до 1,6 МПа).

Конвекторы с кожухом базовой модификации «УНИВЕРСАЛ ТБ» и «УНИВЕРСАЛ ТБ-С» разработаны согласно ГОСТ 20849-94 из условия обеспечения полной унификации основных размеров и теплогидравлических показателей с аналогичными данными для стальных конвекторов с кожухом «УНИВЕРСАЛ» и «УНИВЕРСАЛ С», по ТУ 4935-023-00284581-96

Новая травмобезопасная конструкция конвекторов разработана с позиций современного дизайна, имеет упрочненные кожух и воздуховыпускную решетку и расширенную номенклатуру типоразмеров.

На основе базовой модификации, нашедшей широкое применение, например, в муниципальном строительстве и характеризующейся минимальной стоимостью среди различных конвекторов с кожухом, ОАО «САНТЕХПРОМ» приступил к производству коммерческого варианта этих конвекторов малой глубины «САНТЕХПРОМ» и средней глубины «САНТЕХПРОМ С», предназначенных в основном для розничной торговли.

Наряду с конвекторами «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С», «САНТЕХПРОМ», «САНТЕХПРОМ С», оснащенными встроенными «воздушными» клапанами, ОАО «САНТЕХПРОМ» серийно выпускает стальные настенные конвекторы со встроенными термостатами (автоматизированные), но без воздушного клапана: малой глубины «САНТЕХПРОМ АВТО» и средней глубины «САНТЕХПРОМ АВТО С».

Стальные настенные конвекторы с кожухом малой глубины (94 мм) «УНИВЕРСАЛ ТБ», «САНТЕХПРОМ» и «САНТЕХПРОМ АВТО» состоят из трубчато-пластинчатого нагревательного элемента, собранного из электросварных труб 26x2,5 мм (с калачом в концевых модификациях) с межосевым расстоянием 80 мм и пластин размером 90x130x0,5 мм (глубина х высота х толщина); кожуха, состоящего из гладкой фронтальной панели, выполненной из одного листа с верхней крышкой с прочной просечно-вытяжной воздуховыпускной решеткой, двух боковых коробообразных стенок с закругленными углами и технологическими и монтажными вырезами, а также кронштейнов.

В кожухе конвекторов «УНИВЕРСАЛ ТБ», «САНТЕХПРОМ» размещен встроенный «воздушный» клапан с рукоятками на боковых стенках. В нагревательном элементе автоматизированных конвекторов «САНТЕХПРОМ АВТО» вместо калача установлен термостат.

У конвекторов средней глубины (156 мм) «УНИВЕРСАЛ ТБ-С», «САНТЕХПРОМ С» и «САНТЕХПРОМ АВТО С» теплообменик выполнен из двух трубчато-пластинчатых элементов, также на базе электросварных труб 26x2,5 мм с расстоянием между их осями 80 мм, но из пластин глубиной 150 мм и высотой 75 мм (при той же толщине 0,5 мм). Эти два элемента установлены друг над другом, и в концевых модификациях конвектора все четыре трубы обвязаны калачами последовательно по ходу теплоносителя

Как и конвекторы малой глубины, конвекторы средней глубины имеют или встроенный «воздушный» клапан, или термостат. В проходных модификациях конвекторов средней глубины каждый ход образован двумя трубами нижнего и верхнего ярусов нагревательного элемента, объединенными коробообразными коллекторами («коробочками»).

Конвекторы «САНТЕХПРОМ» и «САНТЕХПРОМ С» имеют практически те же размеры и теплогидравлические характеристики, что и «УНИВЕРСАЛ ТБ» и «УНИВЕРСАЛ ТБ-С», но у приборов концевого исполнения боковая стенка кожуха со стороны калача выполняется сплошной по всей высоте прибора, а другая - с вырезом под присоединительные патрубки, поэтому при их заказе следует указывать левое или правое исполнение У концевой и проходной модификаций базовых моделей боковые стенки кожуха имеют идентичные вырезы с обеих сторон, а левое и правое исполнение достигаются соответствующим расположением нагревательного элемента

Все конвекторы с кожухом изготавливаются концевой и проходной модификаций, при необходимости, левого и правого исполнения, а для конвекторов «САНТЕХПРОМ АВТО-С» имеют дополнительные модификации для подвода теплоносителя по схеме «сверху-вниз» или «снизу-вверх».

У базовых моделей конвекторов «УНИВЕРСАЛ ТБ» и «УНИВЕРСАЛЛ ТБ-С», а также у конвектора малой глубины «САНТЕХПРОМ АВТО» кожух унифицирован для левого и правого исполнения У конвекторов «САНТЕХПРОМ АВТО-С» кожухи для правого и левого исполнения разные из-за различия в конструкции боковых стенок, что нужно учитывать при заказе конвекторов.

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С»,

_«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»_

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «САНТЕХПРОМ», г. МОСКВА

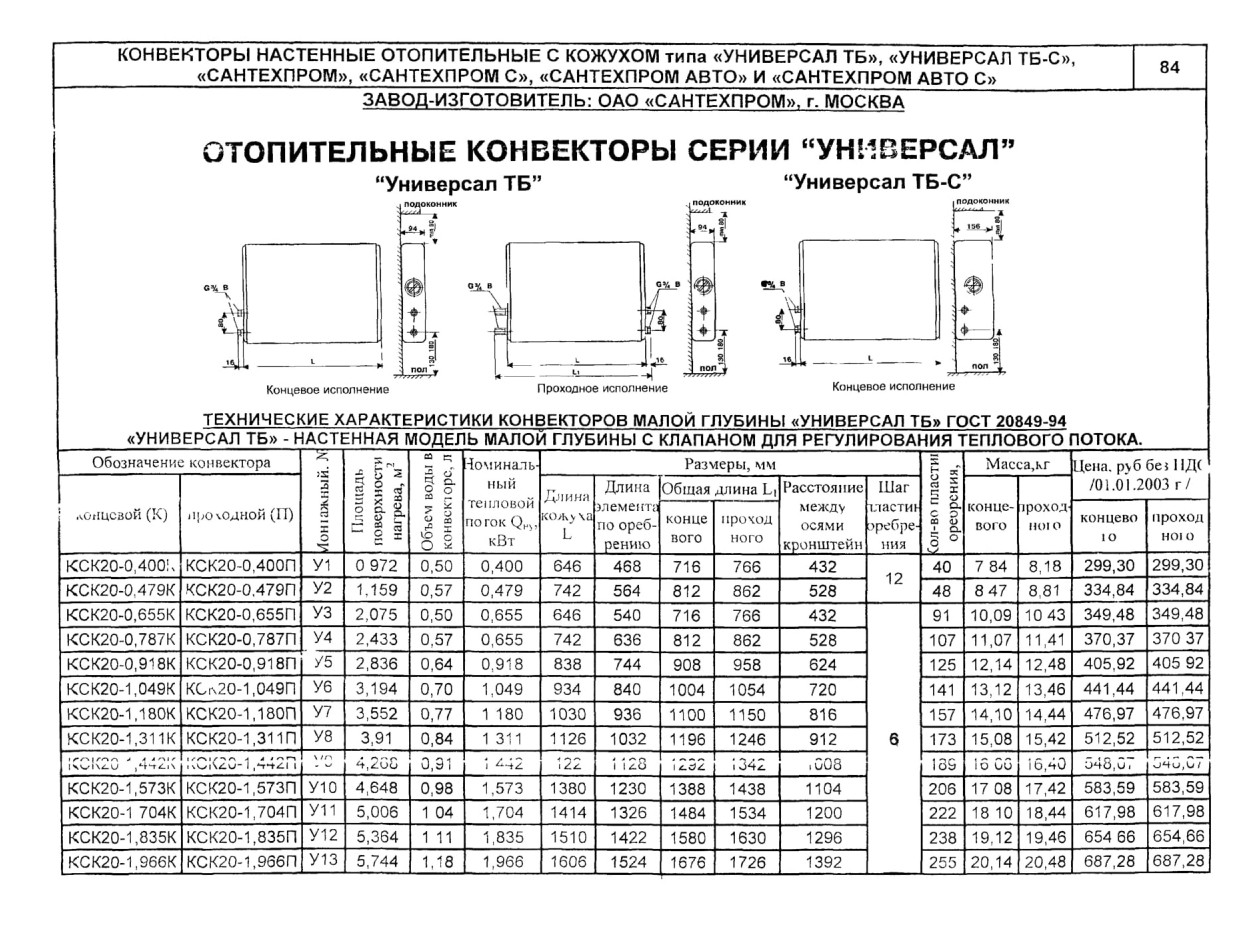

ОТОПИТЕЛЬНЫЕ КОНВЕКТОРЫ СЕРИИ “УНИВЕРСАЛ”

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С» _«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С», «САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С», _«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»_

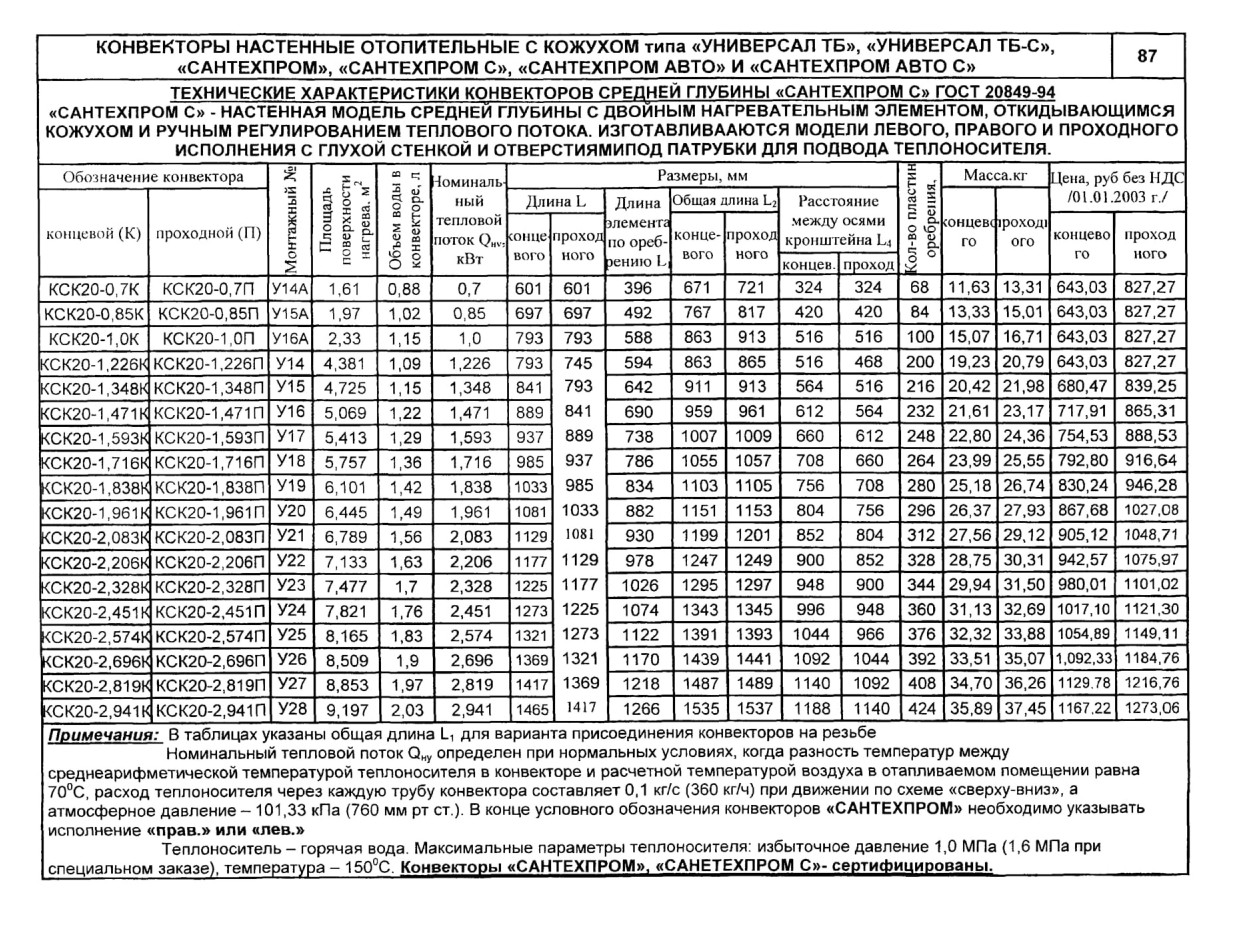

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕКТОРОВ СРЕДНЕЙ ГЛУБИНЫ «САНТЕХПРОМ С» ГОСТ 20849-94 «САНТЕХПРОМ С» - НАСТЕННАЯ МОДЕЛЬ СРЕДНЕЙ ГЛУБИНЫ С ДВОЙНЫМ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ, ОТКИДЫВАЮЩИМСЯ КОЖУХОМ И РУЧНЫМ РЕГУЛИРОВАНИЕМ ТЕПЛОВОГО ПОТОКА. ИЗГОТАВЛИВААЮТСЯ МОДЕЛИ ЛЕВОГО, ПРАВОГО И ПРОХОДНОГО ИСПОЛНЕНИЯ С ГЛУХОЙ СТЕНКОЙ И ОТВЕРСТИЯМИПОД ПАТРУБКИ ДЛЯ ПОДВОДА ТЕПЛОНОСИТЕЛЯ.

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С»,
_«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»_

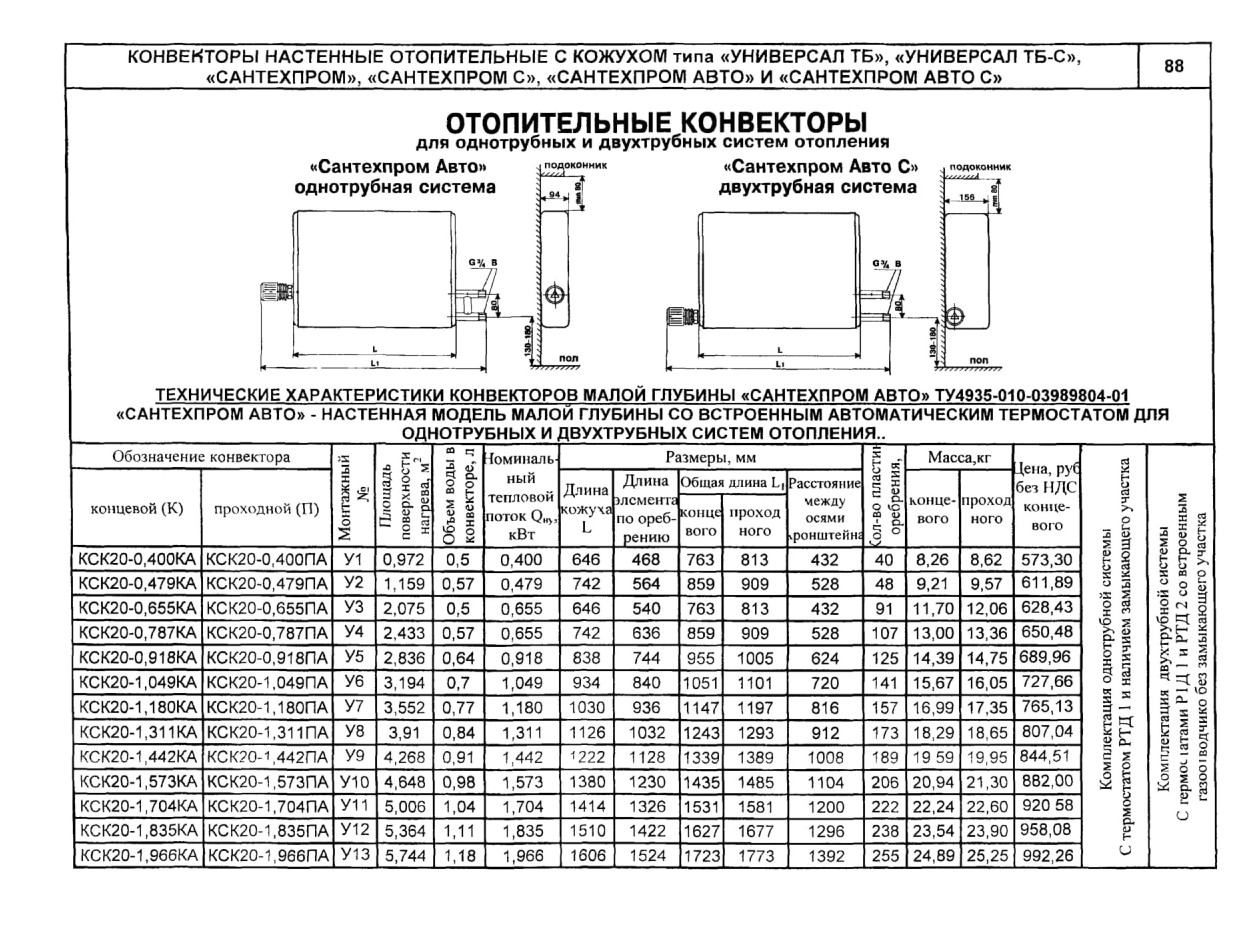

ОТОПИТЕЛЬНЫЕ КОНВЕКТОРЫ

КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа «УНИВЕРСАЛ ТБ», «УНИВЕРСАЛ ТБ-С»,

_«САНТЕХПРОМ», «САНТЕХПРОМ С», «САНТЕХПРОМ АВТО» И «САНТЕХПРОМ АВТО С»_

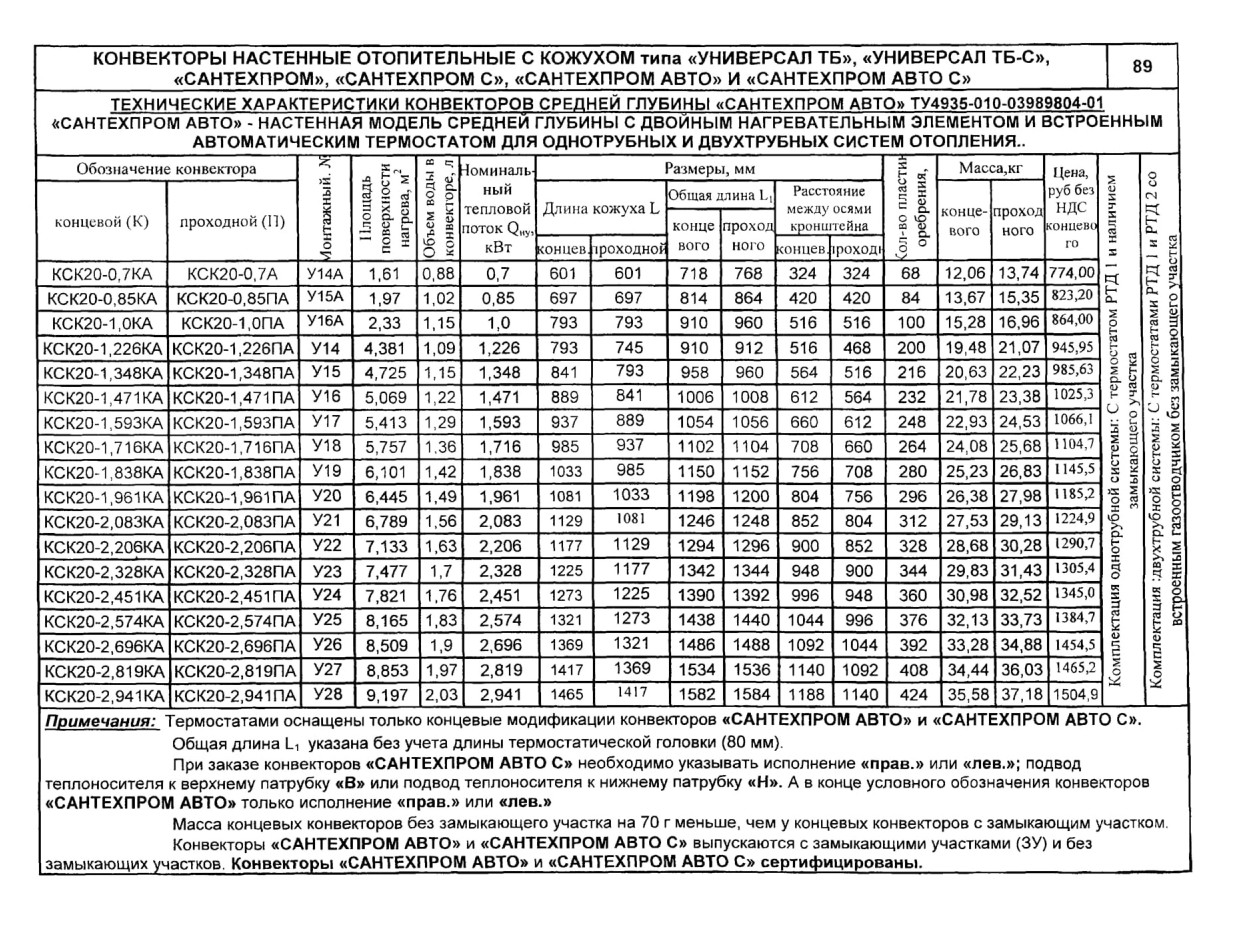

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕКТОРОВ СРЕДНЕЙ ГЛУБИНЫ «САНТЕХПРОМ АВТО» ТУ4935-010-03989804-01
«САНТЕХПРОМ АВТО» - НАСТЕННАЯ МОДЕЛЬ СРЕДНЕЙ ГЛУБИНЫ С ДВОЙНЫМ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ И ВСТРОЕННЫМ АВТОМАТИЧЕСКИМ ТЕРМОСТАТОМ ДЛЯ ОДНОТРУБНЫХ И ДВУХТРУБНЫХ СИСТЕМ ОТОПЛЕНИЯ..

10.2. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ БИМЕТАЛЛИЧЕСКИЕ

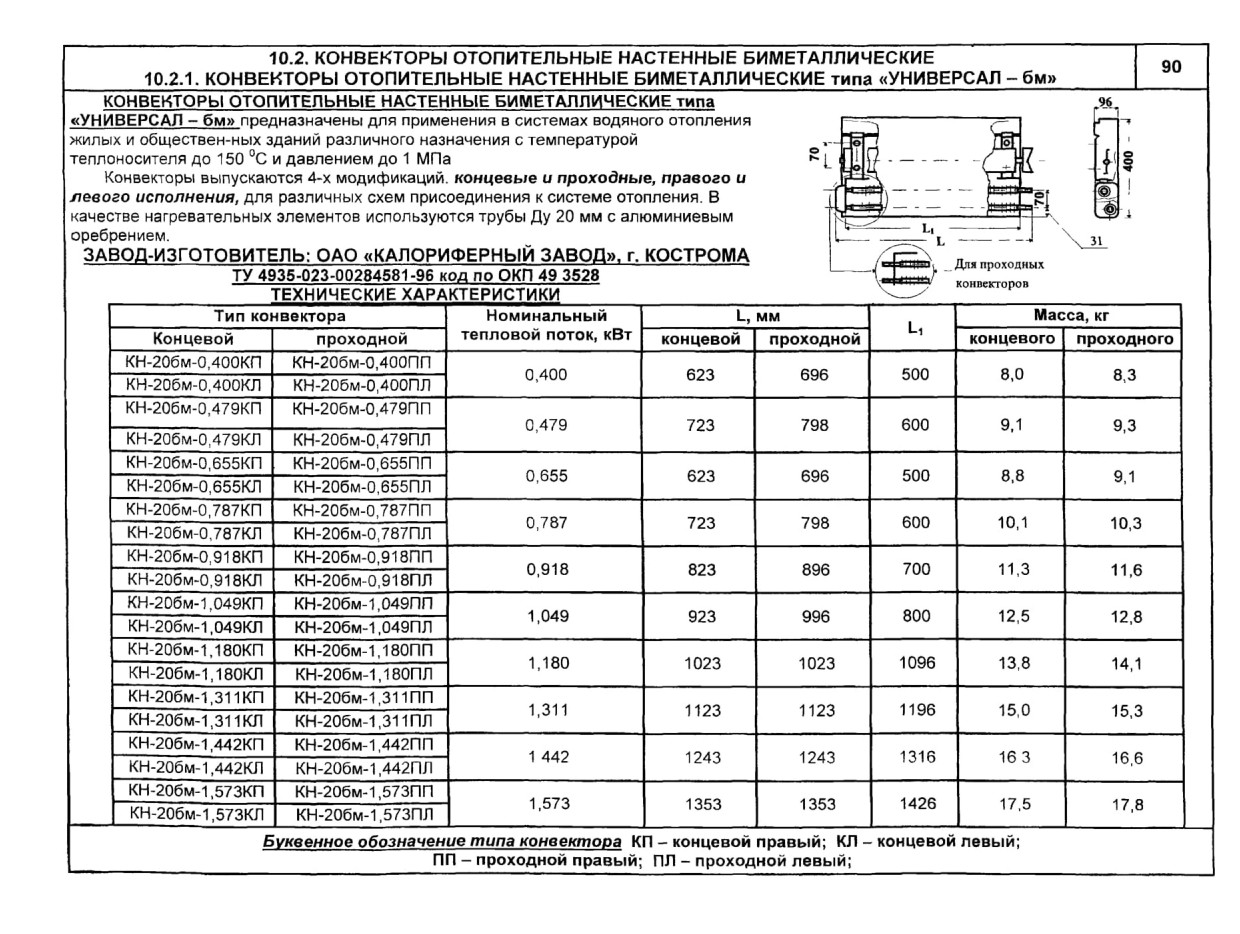

10.2.1. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ БИМЕТАЛЛИЧЕСКИЕ типа «УНИВЕРСАЛ - бм»

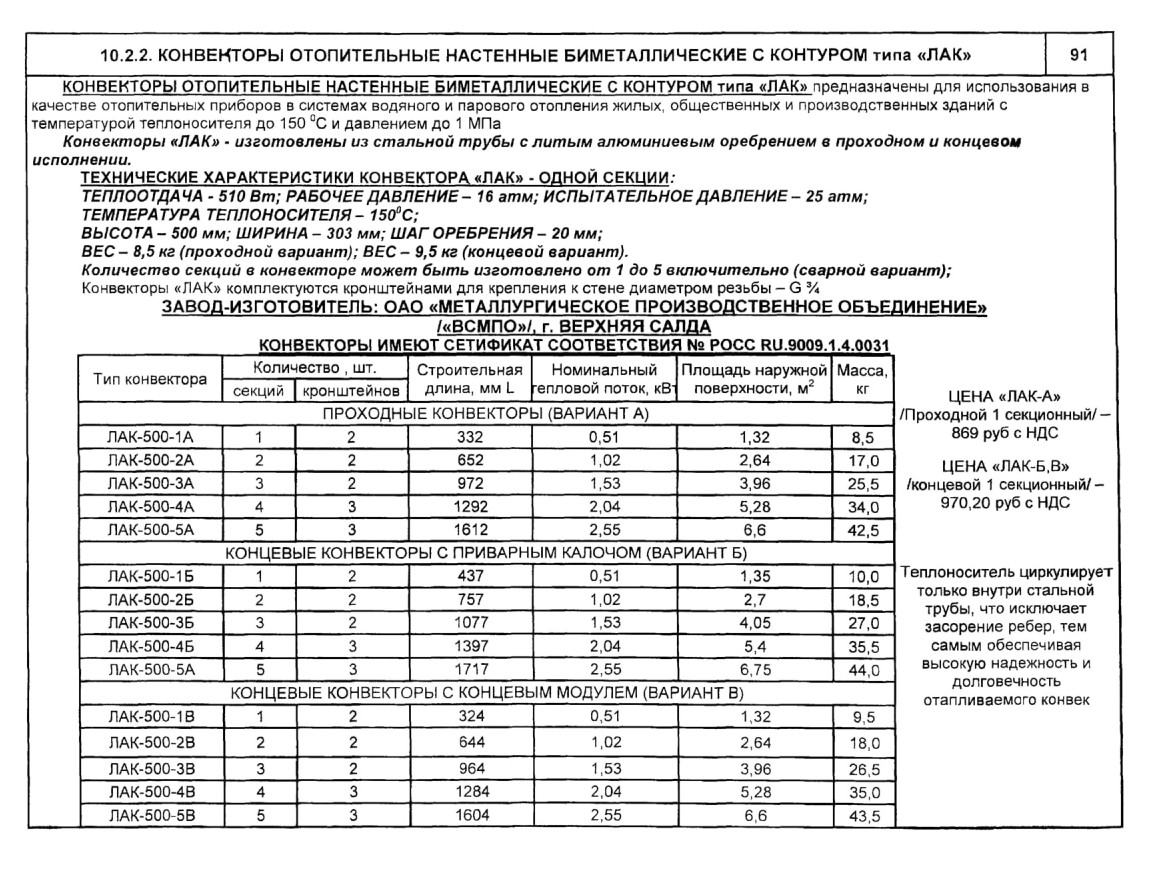

10.2.2. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ БИМЕТАЛЛИЧЕСКИЕ С КОНТУРОМ типа «ЛАК»
КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ БИМЕТАЛЛИЧЕСКИЕ С КОНТУРОМ типа «ЛАК» предназначены для использования в качестве отопительных приборов в системах водяного и парового отопления жилых, общественных и производственных зданий с температурой теплоносителя до 150 °С и давлением до 1 МПа

Конвекторы «ЛАК» - изготовлены из стальной трубы с литым алюминиевым оребрением в проходном и концевом исполнении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕКТОРА «ЛАК» - ОДНОЙ СЕКЦИИ:

ТЕПЛООТДАЧА - 510 Вт; РАБОЧЕЕ ДАВЛЕНИЕ - 16 атм; ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ - 25 атм;

ТЕМПЕРАТУРА ТЕПЛОНОСИТЕЛЯ - 150°С;

ВЫСОТА - 500 мм; ШИРИНА - 303 мм; ШАГ ОРЕБРЕНИЯ - 20 мм;

ВЕС - 8,5 кг (проходной вариант); ВЕС - 9,5 кг (концевой вариант).

Количество секций в конвекторе может быть изготовлено от 1 до 5 включительно (сварной вариант);

Конвекторы «ЛАК» комплектуются кронштейнами для крепления к стене диаметром резьбы - G Уа

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МЕТАЛЛУРГИЧЕСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ»

/«ВСМПО»/, г. ВЕРХНЯЯ САЛДА КОНВЕКТОРЫ ИМЕЮТ СЕТИФИКАТ СООТВЕТСТВИЯ № РОСС RU.9009.1.4.0031

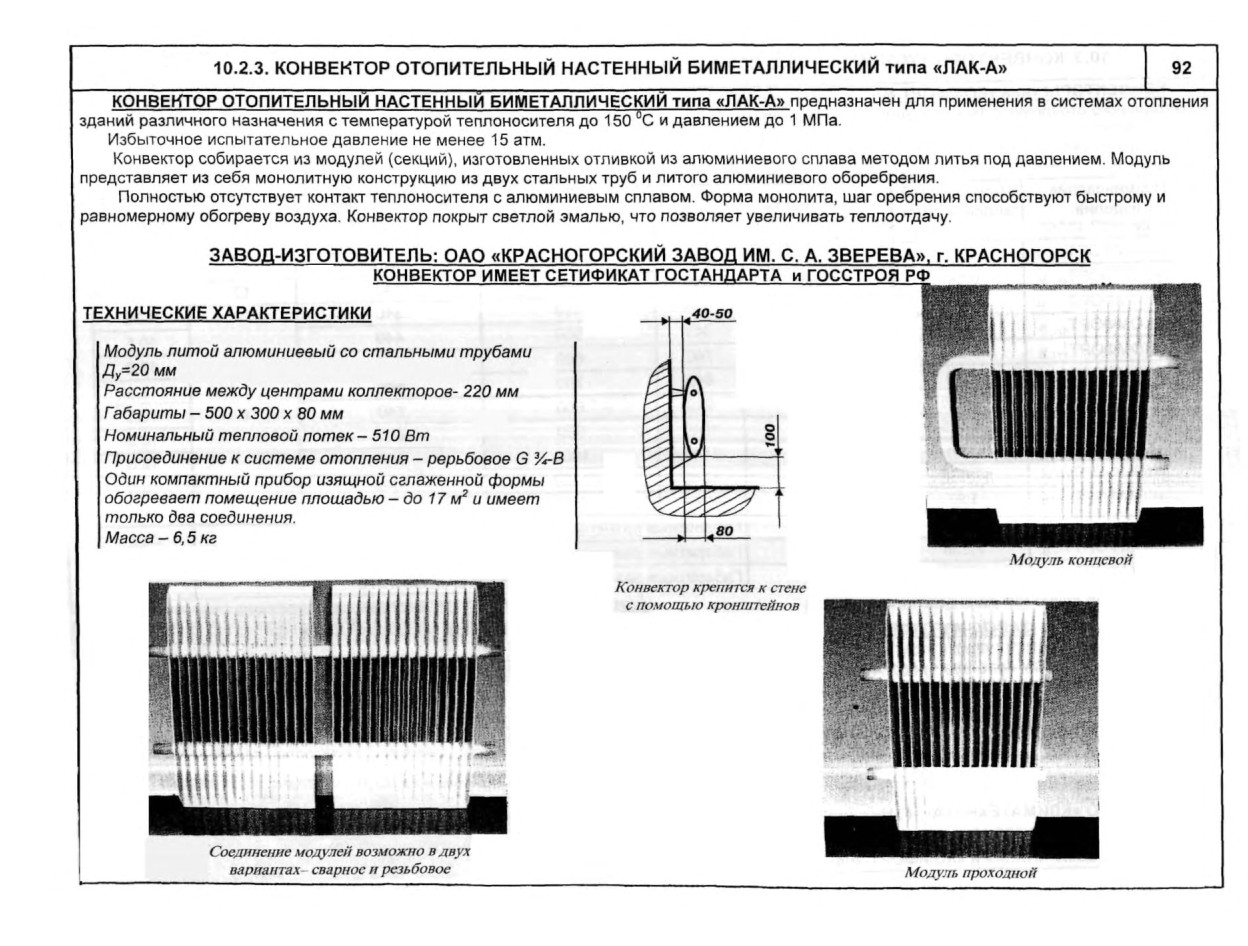

10.2.3. КОНВЕКТОР ОТОПИТЕЛЬНЫЙ НАСТЕННЫЙ БИМЕТАЛЛИЧЕСКИЙ типа «ЛАК-А»
КОНВЕКТОР ОТОПИТЕЛЬНЫМ НАСТЕННЫЙ БИМЕТАЛЛИЧЕСКИМ типа «ЛАК-А» предназначен для применения в системах отопления зданий различного назначения с температурой теплоносителя до 150 °С и давлением до 1 МПа.

Избыточное испытательное давление не менее 15 атм.

Конвектор собирается из модулей (секций), изготовленных отливкой из алюминиевого сплава методом литья под давлением. Модуль представляет из себя монолитную конструкцию из двух стальных труб и литого алюминиевого оборебрения.

Полностью отсутствует контакт теплоносителя с алюминиевым сплавом. Форма монолита, шаг оребрения способствуют быстрому и равномерному обогреву воздуха. Конвектор покрыт светлой эмалью, что позволяет увеличивать теплоотдачу.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КРАСНОГОРСКИЙ ЗАВОД ИМ. С. А. ЗВЕРЕВА», г. КРАСНОГОРСК КОНВЕКТОР ИМЕЕТ СЕТИФИКАТ ГОСТАНДАРТА и ГОССТРОЯ РФ

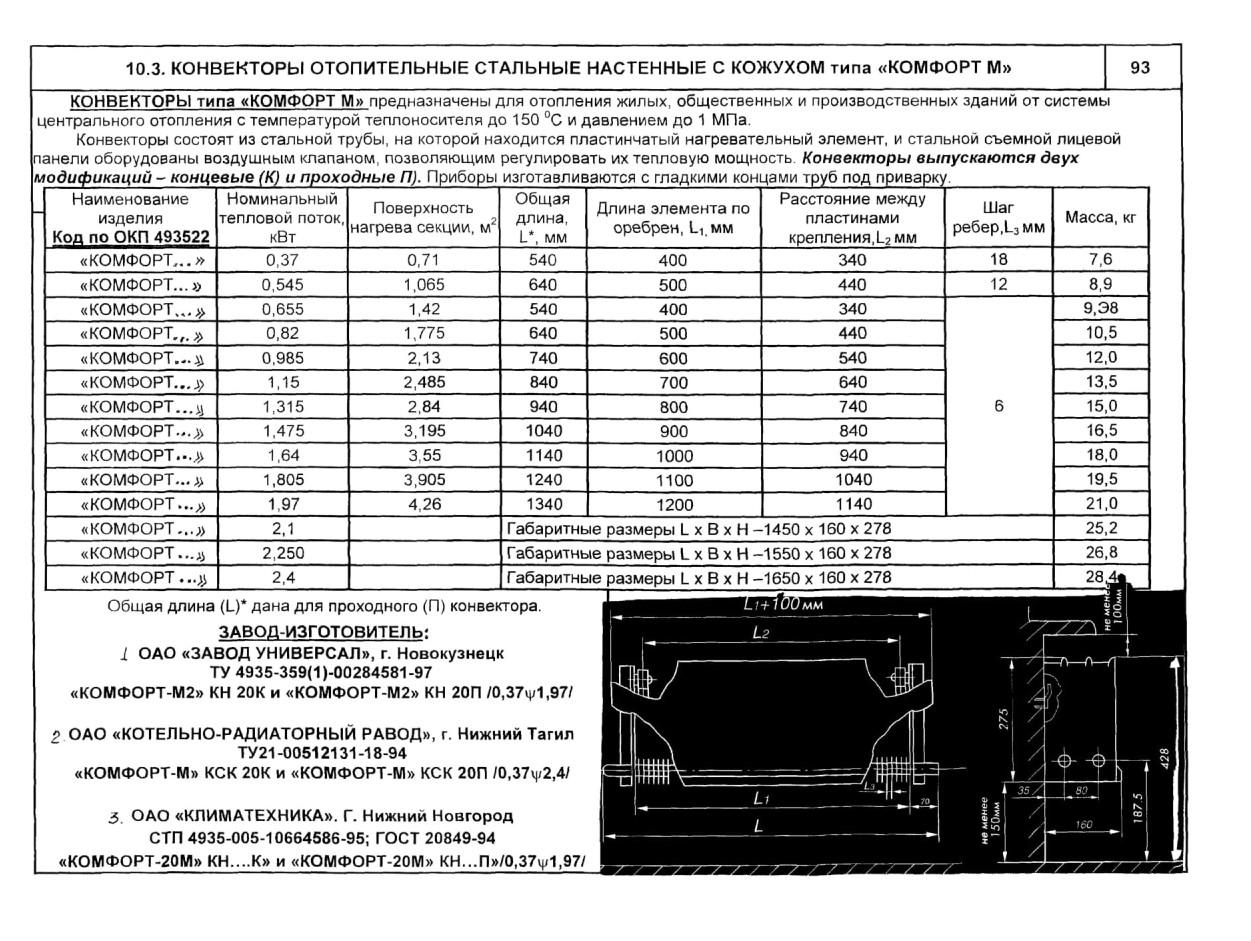

10.3. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СТАЛЬНЫЕ НАСТЕННЫЕ С КОЖУХОМ типа «КОМФОРТ М»
КОНВЕКТОРЫ типа «КОМФОРТ М» предназначены для отопления жилых, общественных и производственных зданий от системы центрального отопления с температурой теплоносителя до 150 °С и давлением до 1 МПа.

Конвекторы состоят из стальной трубы, на которой находится пластинчатый нагревательный элемент, и стальной съемной лицевой панели оборудованы воздушным клапаном, позволяющим регулировать их тепловую мощность Конвекторы выпускаются двух модификаций - концевые (К) и проходные П). Приборы изготавливаются с гладкими концами труб под приварку

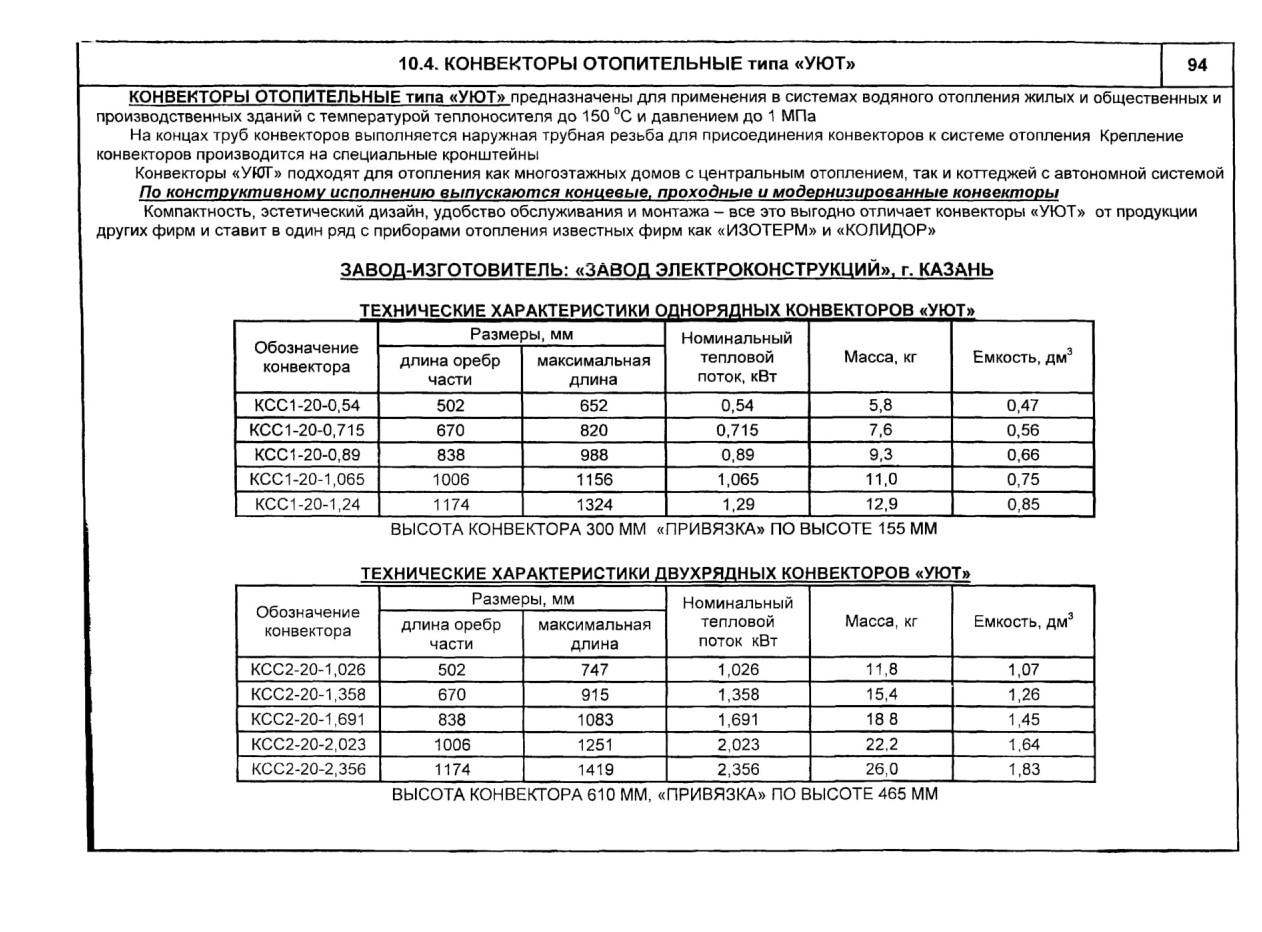

10.4. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ типа «УЮТ»
КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ типа «УЮТ» предназначены для применения в системах водяного отопления жилых и общественных и производственных зданий с температурой теплоносителя до 150 °С и давлением до 1 МПа

На концах труб конвекторов выполняется наружная трубная резьба для присоединения конвекторов к системе отопления Крепление конвекторов производится на специальные кронштейны

Конвекторы «УЮТ» подходят для отопления как многоэтажных домов с центральным отоплением, так и коттеджей с автономной системой По конструктивному исполнению выпускаются концевые, проходные и модернизированные конвекторы Компактность, эстетический дизайн, удобство обслуживания и монтажа - все это выгодно отличает конвекторы «УЮТ» от продукции других фирм и ставит в один ряд с приборами отопления известных фирм как «ИЗОТЕРМ» и «КОЛИДОР»

ЗАВОД-ИЗГОТОВИТЕЛЬ: «ЗАВОД ЭЛЕКТРОКОНСТРУКЦИЙ», г. КАЗАНЬ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОРЯДНЫХ КОНВЕКТОРОВ «УЮТ»

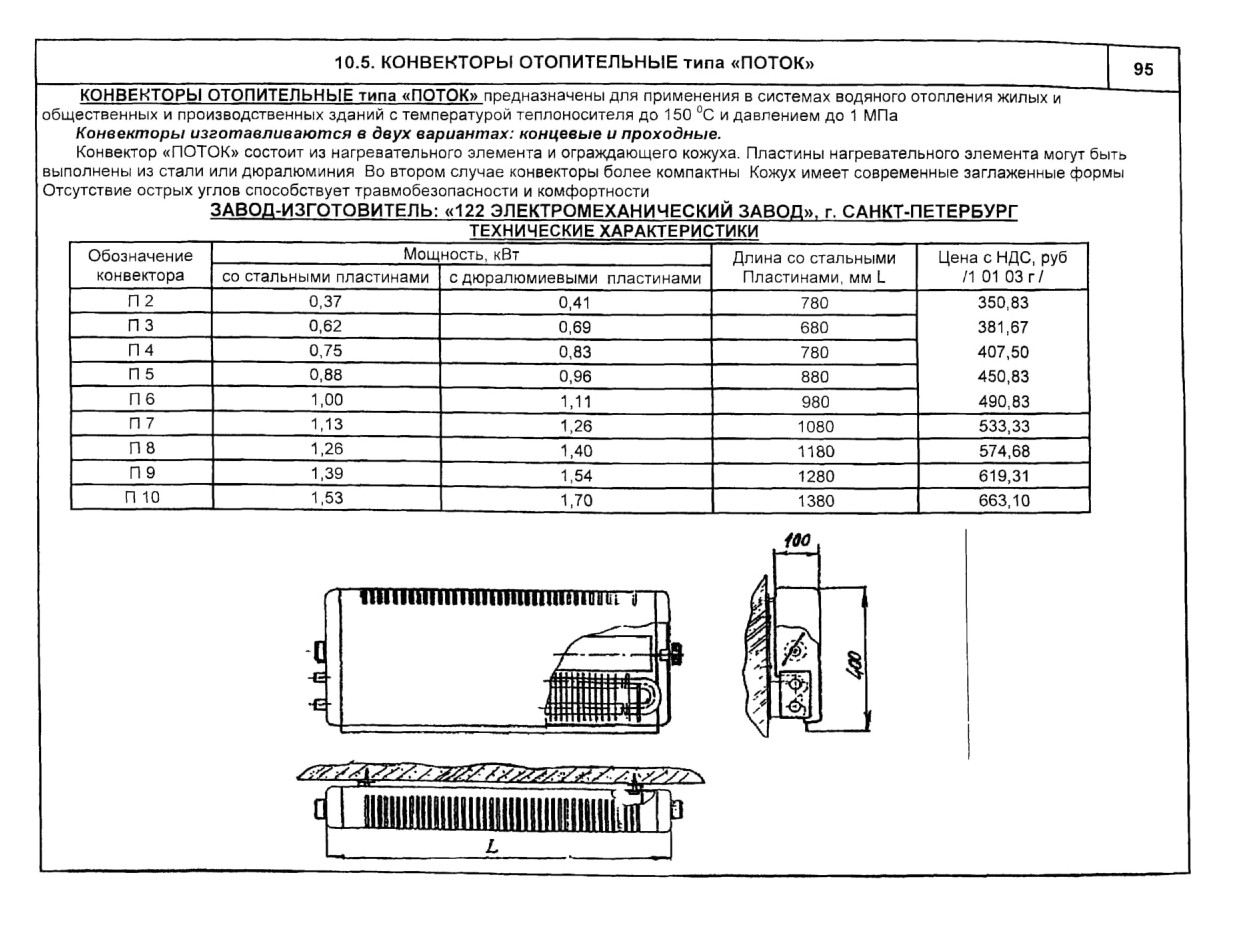

10.5. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ типа «ПОТОК»
КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ типа «ПОТОК» предназначены для применения в системах водяного отопления жилых и общественных и производственных зданий с температурой теплоносителя до 150 °С и давлением до 1 МПа Конвекторы изготавливаются в двух вариантах: концевые и проходные.

Конвектор «ПОТОК» состоит из нагревательного элемента и ограждающего кожуха. Пластины нагревательного элемента могут быть выполнены из стали или дюралюминия Во втором случае конвекторы более компактны Кожух имеет современные заглаженные формы Отсутствие острых углов способствует травмобезопасности и комфортности

ЗАВОД-ИЗГОТОВИТЕЛЬ: «122 ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД», г. САНКТ-ПЕТЕРБУРГ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

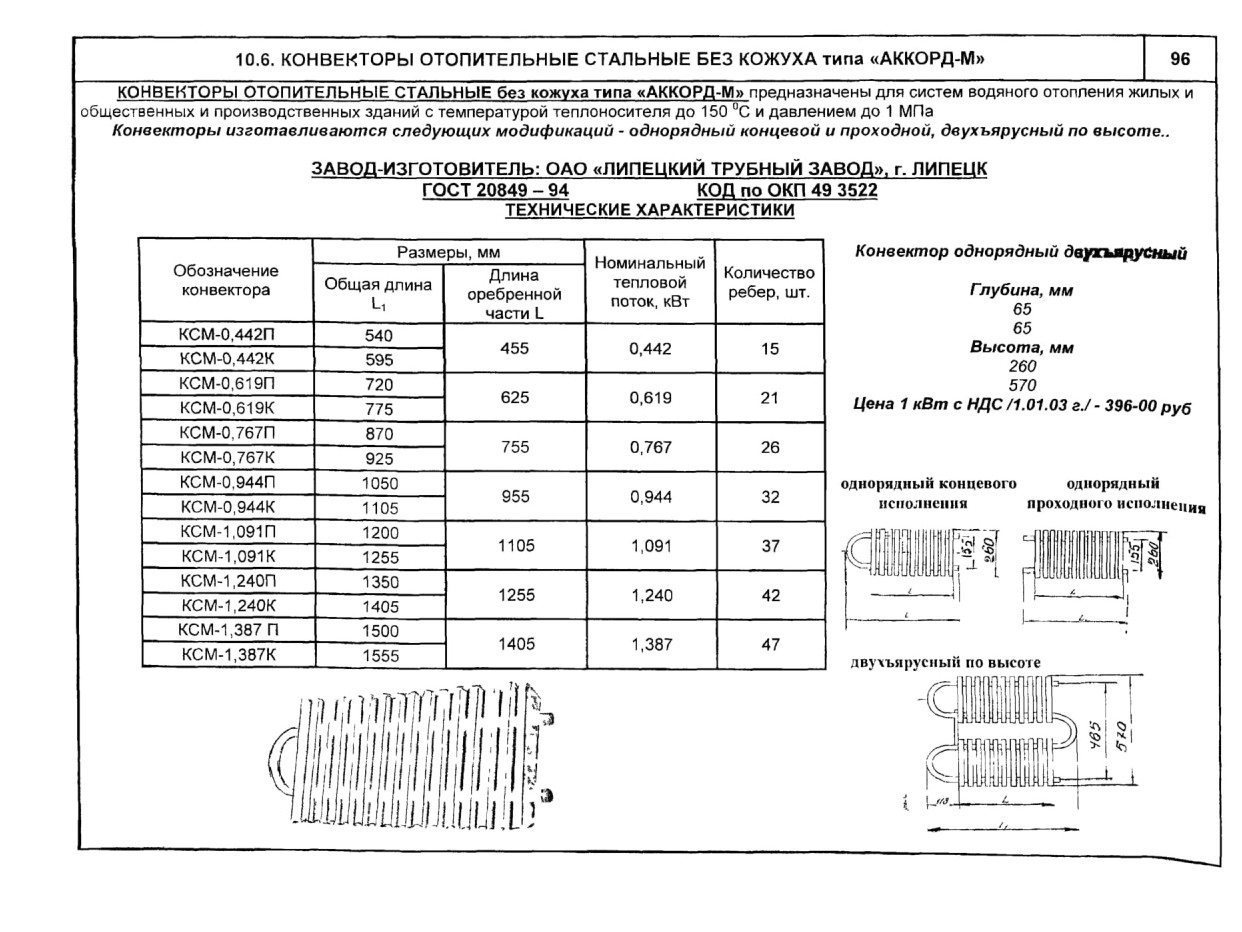

10.6. КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СТАЛЬНЫЕ БЕЗ КОЖУХА типа «АККОРД-М»
КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СТАЛЬНЫЕ без кожуха типа «АККОРД-М» предназначены для систем водяного отопления жилых и общественных и производственных зданий с температурой теплоносителя до 150 °С и давлением до 1 МПа

Конвекторы изготавливаются следующих модификаций - однорядный концевой и проходной, двухъярусный по высоте..

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «ЛИПЕЦКИЙ ТРУБНЫЙ ЗАВОД», г. ЛИПЕЦК ГОСТ 20849 - 94 КОД по РКП 49 3522

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

10.7. КОНВЕКТОРЫ типа «ИЗОТЕРМ-2000», «ИЗОТЕРМ» и «ТЕРМОСТАЛЬ»

Изготовленный но передовой шведской технологии на импортном оборудовании, конвектор является высокоэффективным по теплоотдаче, экономичным по потреблению энергии, элегантным по дизайну отопительным прибором Конструктивно конвектор представляет собой высокоэффективный теплообменник на базе медных трубок, сребренных алюминиевыми пластинами Теплообменник закрыт изящным декоративным корпусом из оцинкованной стали с ударопрочным полимерным покрытием, цвет которого обычно белый (RAL-9016), но может быть любым. В настоящее время ОАО «Фирма Изотерм» серийно выпускает конвекторы трех модификаций

Конвекторы «Изотерм - 2000» - в основном для автономных систем водяного отопления с принудительной циркуляцией Они оснащаются встроенным термостатическим клапаном, на который может устанавливаться ручной маховичок или автоматический термостат фирмы «Т&А», имеют клапан регулировки гидравлического сопротивления прибора Эти конвекторы могут изготавливаться для двухтрубных или однотрубных систем с диаметром наружной резьбы узлов подключении М22х1,5. Возможно боковое или нижнее, лево -или правостороннее подключение.

Конвекторы «Изотерм» - как для систем центрального, так и автономного водяного отопления Они не оснащаются термостатическими клапанами, но по желанию могут оснащаться терморегуляторами фирм «Данфосс» или «Герц». Для присоединения к трубопроводам имеют 2 лагунных патрубка с наружной или внутренней резьбой G1/2”, межосевое расстояние 50, 150, 250, 350 мм Каждая модификация выпускается в настенном, напольном, двойном напольном и проходном исполнении, с нижним или боковым подключением, причем каждый вариант имеет 32 типоразмера (высота 150, 250, 350, 450 мм, длина 400, 700, 1000, 1300, 1600,1900, 2200, 2500 мм.)

Конвекторы «Термос1аль» - в основном для систем центрального отопления, теплообменник которых выполнен из стальной газо-водонапорной трубы диаметром дюйма, оребренной стальными пластинами Возможно боковое или нижнее подключение, причем последний вариант имеет клапан воздухоудаления

Всего выпускается 240 типоразмеров конвекторов, что позволяет подобрать любой требуемый вариант, как по тепловой мощности, так и по интерьерным соображениям

Их отличительные особенности:

• широкий номенклатурный ряд (240 типоразмеров);

• автоматическая или ручная регулировка теплоотдачи (терморегуляторы фирм «Данфосс», «Герц», « Г&А»),

• применение антикоррозийных материалов для изготовления тепловых пакетов (медь, алюминий), получаемых от лучших мировых производителей,

• максимальное рабочее давление теплоносителя - 1,6 МПа (16 кг/см2);

• испытательное давление - 2,5 МПа (25 кг/см2)

• максимальная температура теплоносителя - 130“С:

• высокий уровень теплоотдачи.

• гарантийный срок 5 лет

• срок эксплуатации приборов не менее 50 лет

Медно-алюминиевый конвектор прошел испытания на соответствие заявленным параметрам в НИИ Сантехники (г. Москва), разработаны рекомендации для проектных организаций гю применению приборов в жилищном строительстве

Высокое качество нашей продукции и ее надежность гарантируется сертификатом системы
- Сертификат ISO 9001

КОНВЕКТОРЫ типа «ИЗОТЕРМ-2000», «ИЗОТЕРМ» и «ТЕРМОСТАЛЬ»

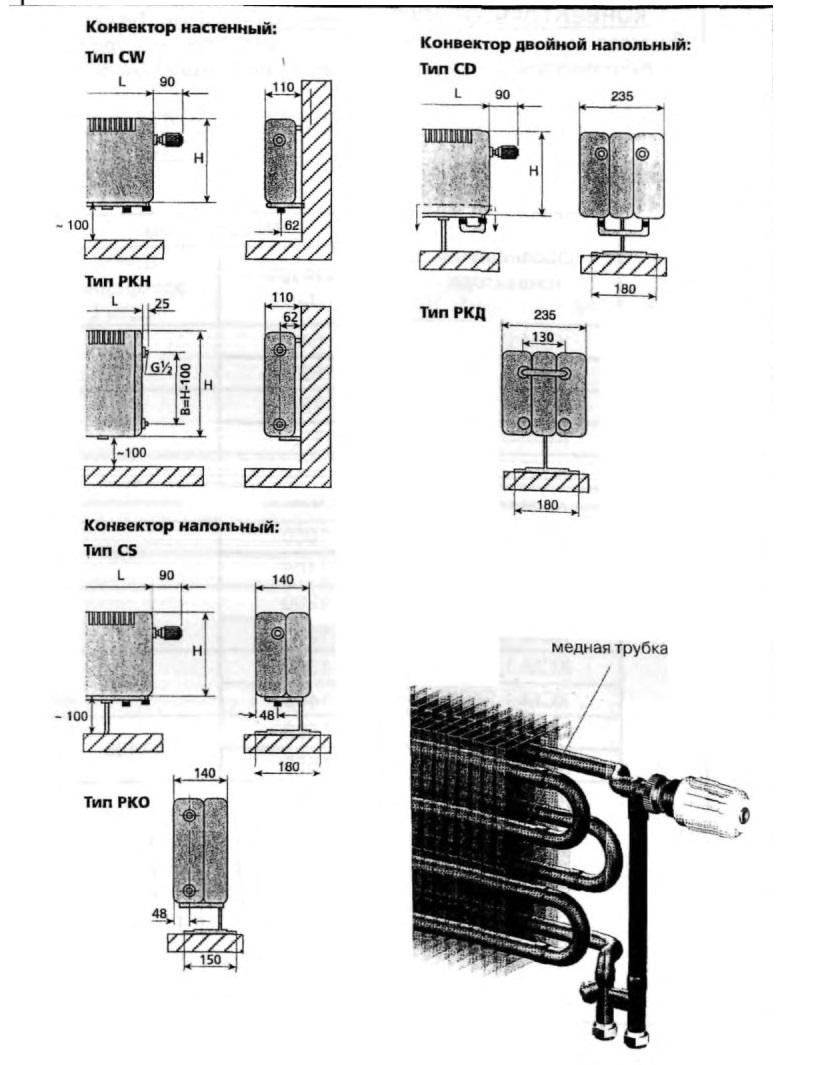

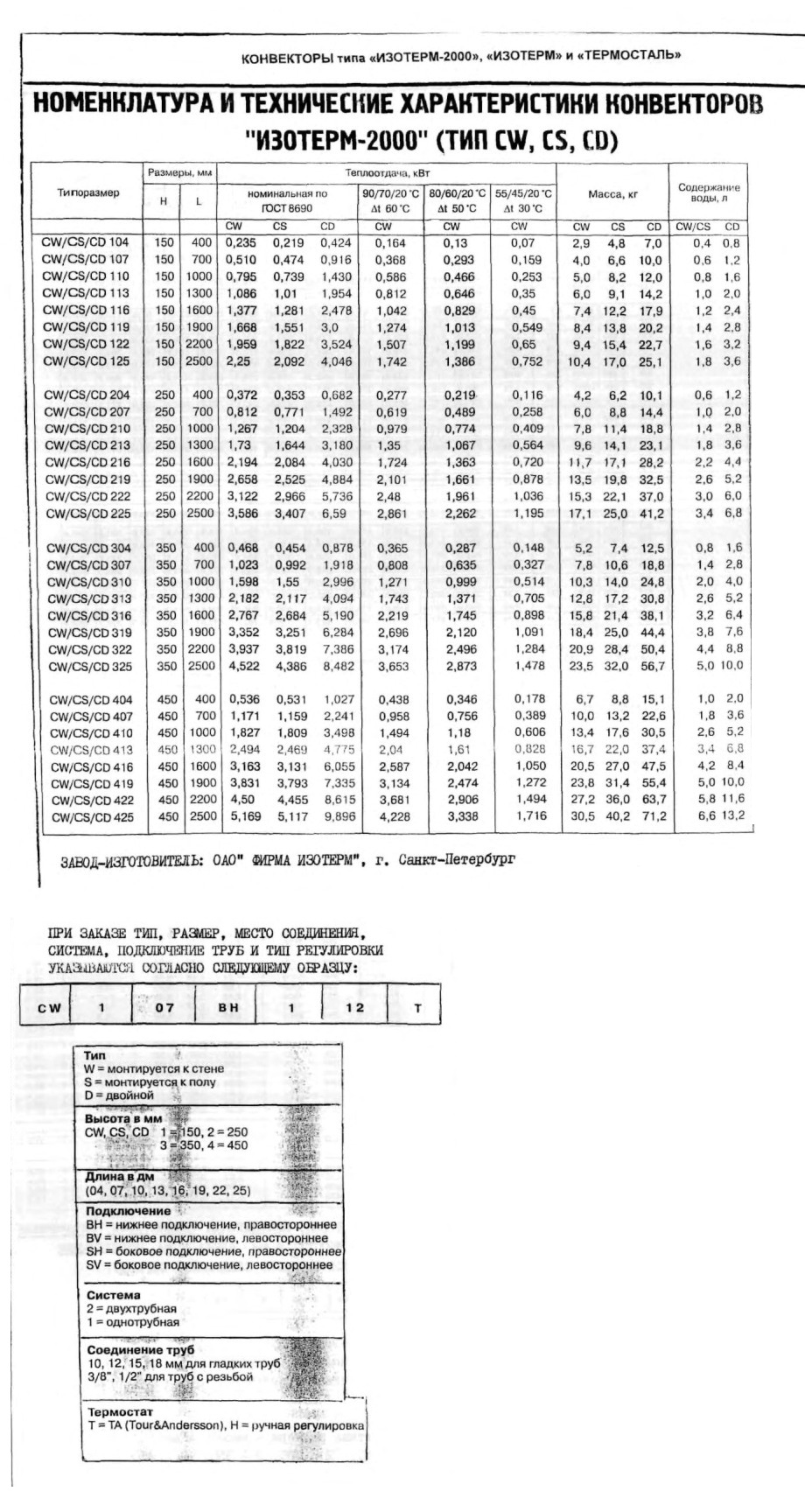

НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕКТОРОВ

"ИЗOTEPM-2000” (ТИП CW, CS, CD)

КОНВЕКТОРЫ типа «ИЗОТЕРМ-2000», «ИЗОТЕРМ» и «ТЕРМОСТАЛЬ»

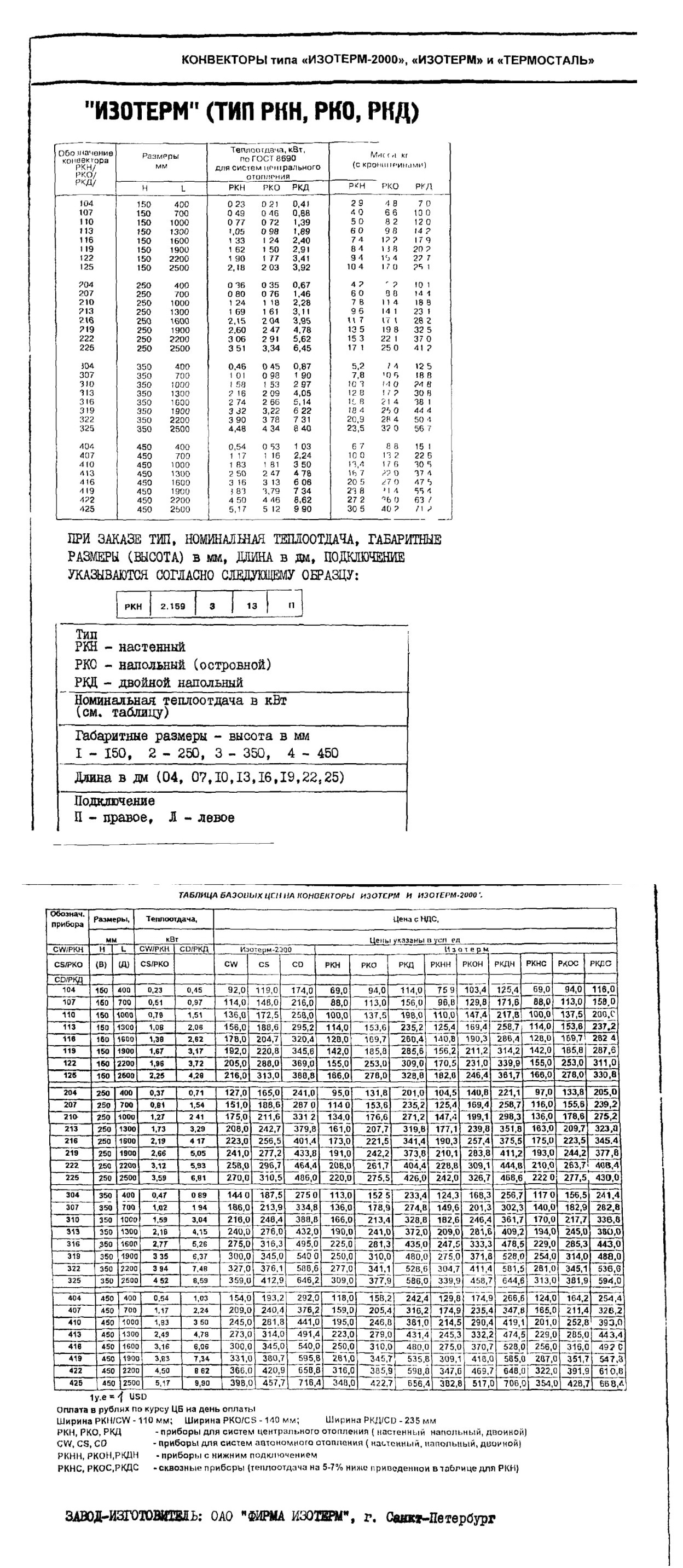

"ИЗОТЕРМ" (ТИП РНН, РНО, РИД)
