КО 06.05.10-03 Калориферы. Приборы отопительные - часть 2

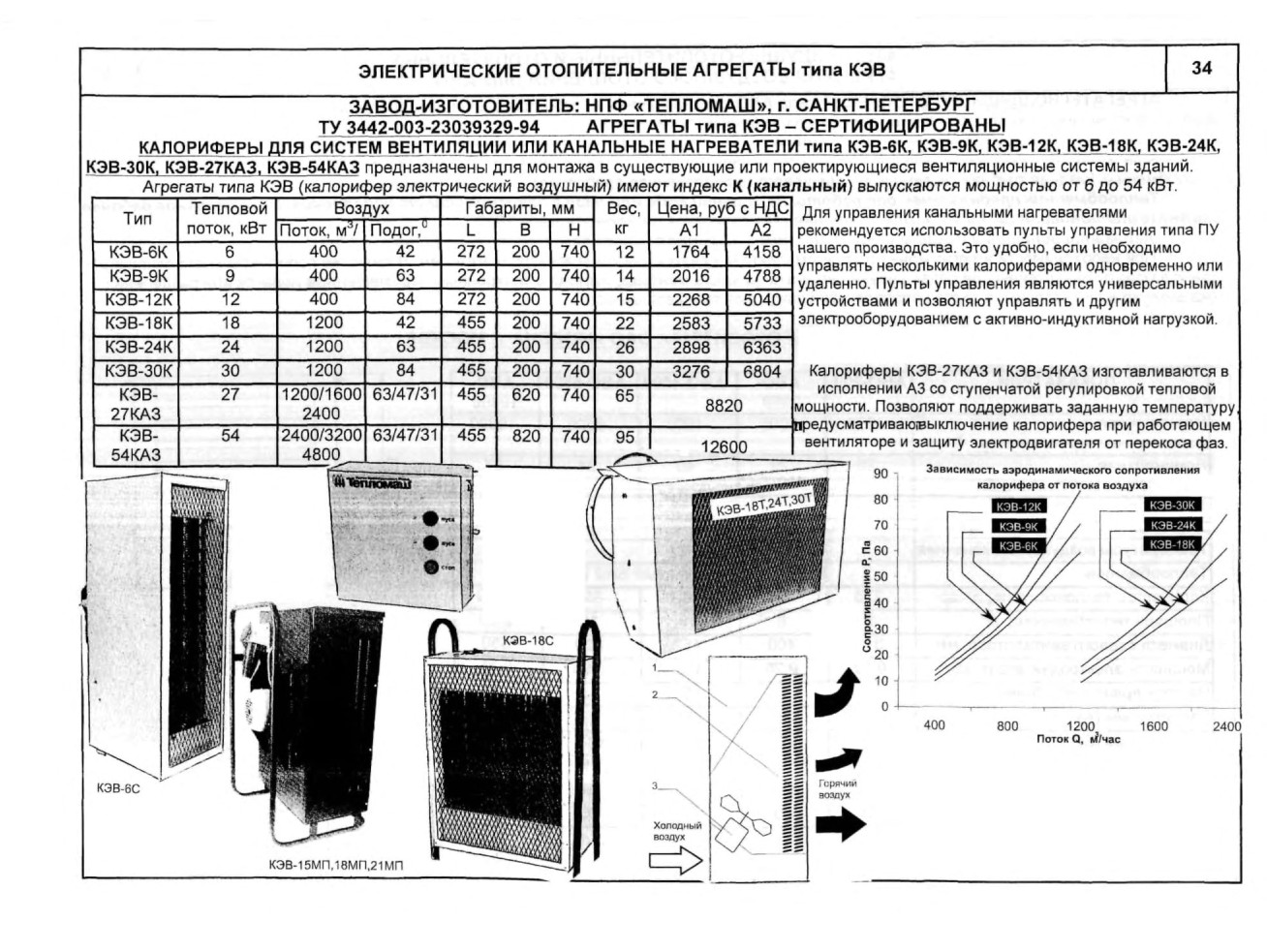

ЭЛЕКТРИЧЕСКИЕ ОТОПИТЕЛЬНЫЕ АГРЕГАТЫ типа КЭВ
ЗАВОД-ИЗГОТОВИТЕЛЬ: НПФ «ТЕПЛОМАШ». г. САНКТ-ПЕТЕРБУРГ ТУ 3442-003-23039329-94 АГРЕГАТЫ типа КЭВ - СЕРТИФИЦИРОВАНЫ КАЛОРИФЕРЫ ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ ИЛИ КАНАЛЬНЫЕ НАГРЕВАТЕЛИ типа КЭВ-6К, КЭВ-9К, КЭВ-12К, КЭВ-18К, КЭВ-24К, КЭВ-ЗОК. КЭВ-27КАЗ. КЭВ-54КАЗ предназначены для монтажа в существующие или проектирующиеся вентиляционные системы зданий. Агрегаты типа КЭВ (калорифер электрический воздушный) имеют индекс К (канальный) выпускаются мощностью от 6 до 54 кВт.

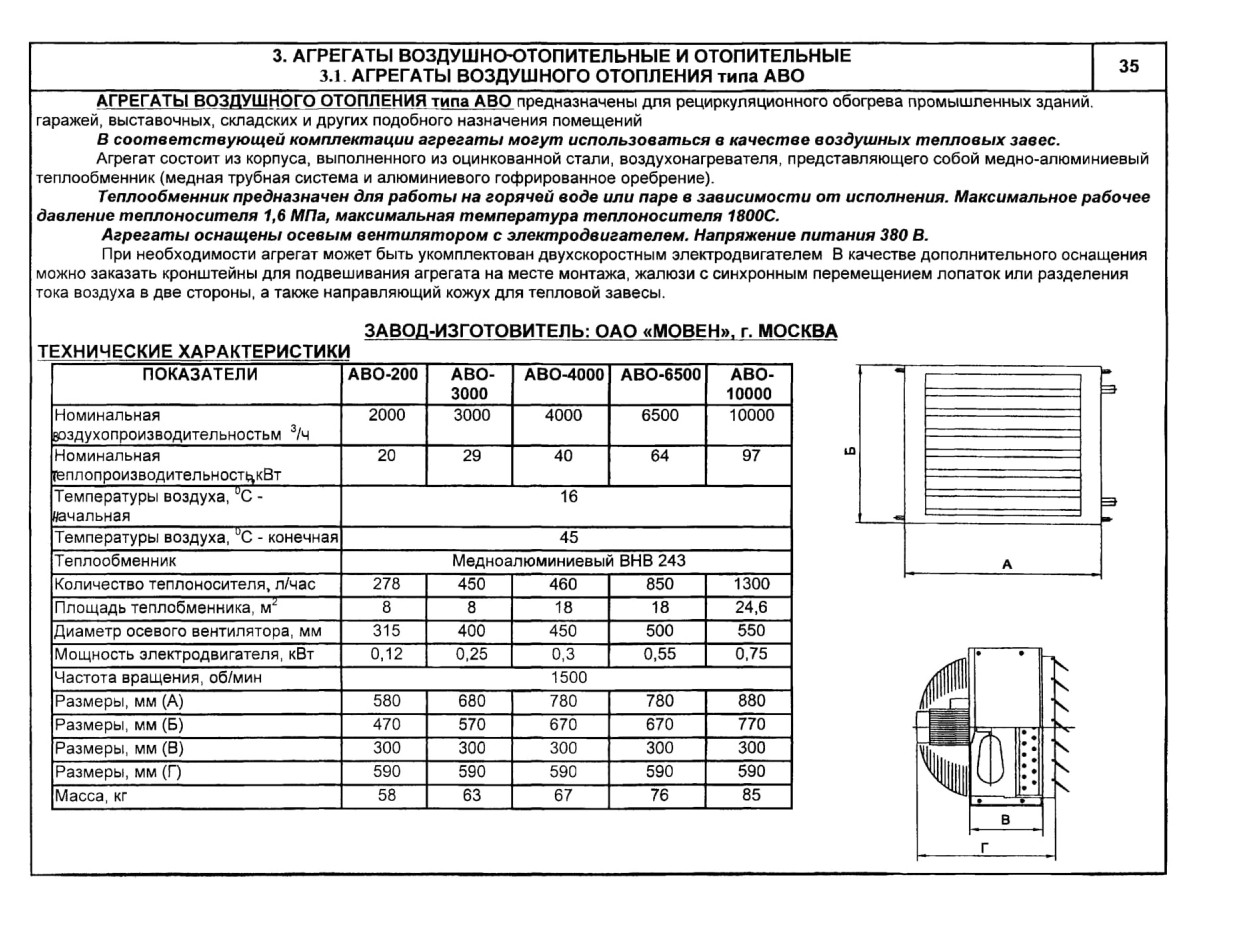

3. АГРЕГАТЫ ВОЗДУШНООТОПИТЕЛЬНЫЕ И ОТОПИТЕЛЬНЫЕ 3.1 АГРЕГАТЫ ВОЗДУШНОГО ОТОПЛЕНИЯ типа АВО
АГРЕГАТЫ ВОЗДУШНОГО ОТОПЛЕНИЯ типа АВО предназначены для рециркуляционного обогрева промышленных зданий, гаражей, выставочных, складских и других подобного назначения помещений

В соответствующей комплектации агрегаты могут использоваться в качестве воздушных тепловых завес.

Агрегат состоит из корпуса, выполненного из оцинкованной стали, воздухонагревателя, представляющего собой медно-алюминиевый теплообменник (медная трубная система и алюминиевого гофрированное оребрение).

Теплообменник предназначен для работы на горячей воде или паре в зависимости от исполнения. Максимальное рабочее давление теплоносителя 1,6 МПа, максимальная температура теплоносителя 1800С.

Агрегаты оснащены осевым вентилятором с электродвигателем. Напряжение питания 380 В.

При необходимости агрегат может быть укомплектован двухскоростным электродвигателем В качестве дополнительного оснащения можно заказать кронштейны для подвешивания агрегата на месте монтажа, жалюзи с синхронным перемещением лопаток или разделения тока воздуха в две стороны, а также направляющий кожух для тепловой завесы.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МОВЕН». г. МОСКВА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

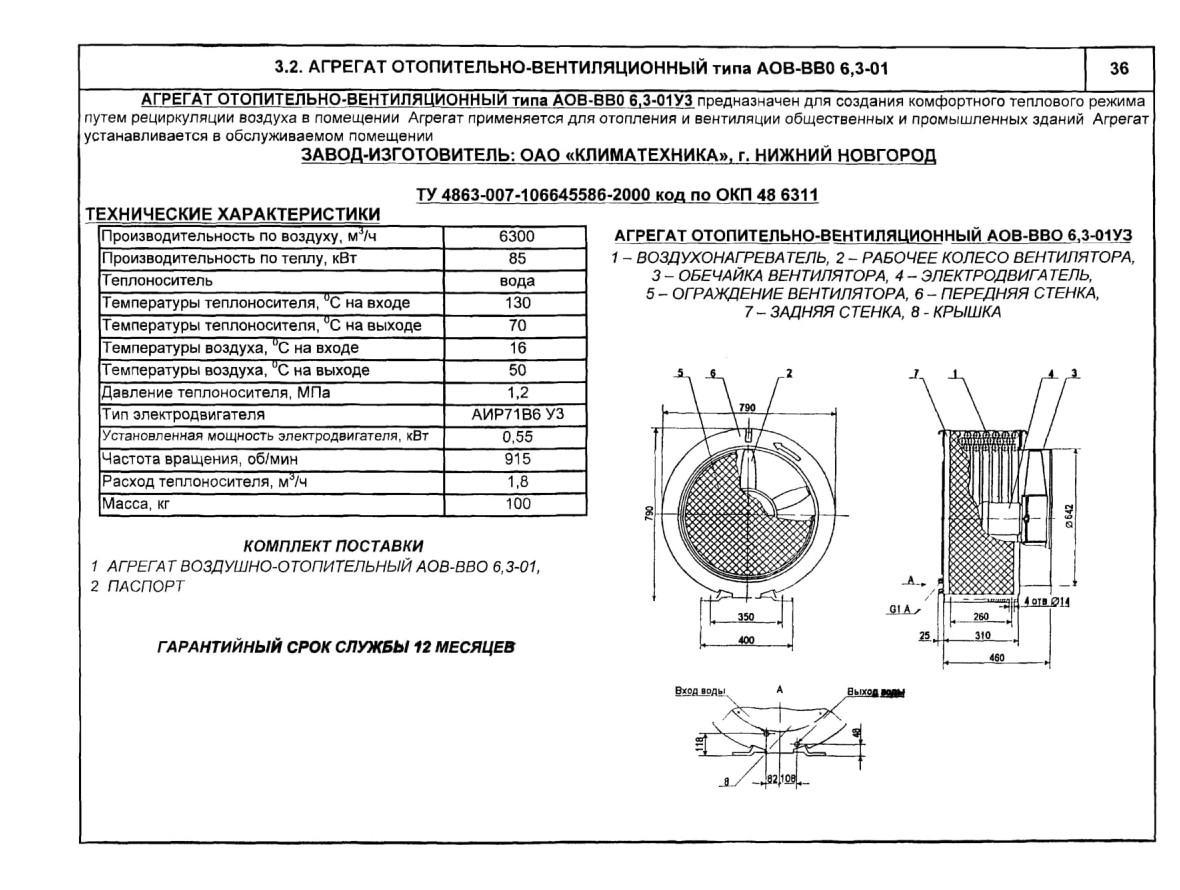

3.2. АГРЕГАТ ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫЙ типа АОВ-ВВО 6,3-01
АГРЕГАТ ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫИ типа АОВ-ВВО 6.3-01УЭ предназначен для создания комфортного теплового режима путем рециркуляции воздуха в помещении Агрегат применяется для отопления и вентиляции общественных и промышленных зданий Агрегат устанавливается в обслуживаемом помещении

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА». г. НИЖНИЙ НОВГОРОД

ТУ 4863-007-106645586-2000 код по РКП 48 6311

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

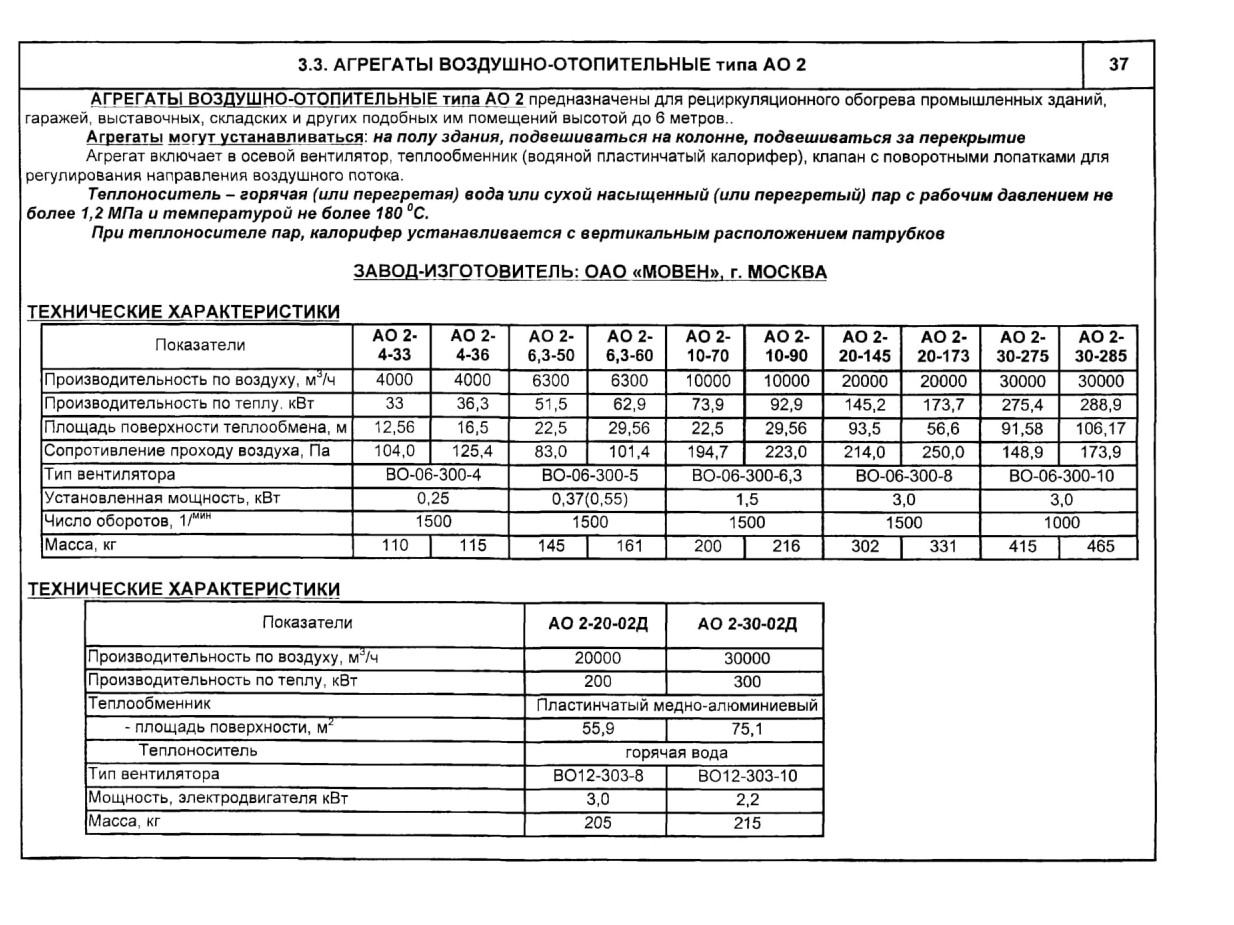

3.3. АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2
АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2 предназначены для рециркуляционного обогрева промышленных зданий, гаражей, выставочных, складских и других подобных им помещений высотой до 6 метров..

Агрегаты могут устанавливаться: на полу здания, подвешиваться на колонне, подвешиваться за перекрытие Агрегат включает в осевой вентилятор, теплообменник (водяной пластинчатый калорифер), клапан с поворотными лопатками для регулирования направления воздушного потока.

Теплоноситель - горячая (или перегретая) вода "или сухой насыщенный (или перегретый) пар с рабочим давлением не более 1,2 МПа и температурой не более 180 °С.

При теплоносителе пар, калорифер устанавливается с вертикальным расположением патрубков

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МОВЕН», г. МОСКВА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

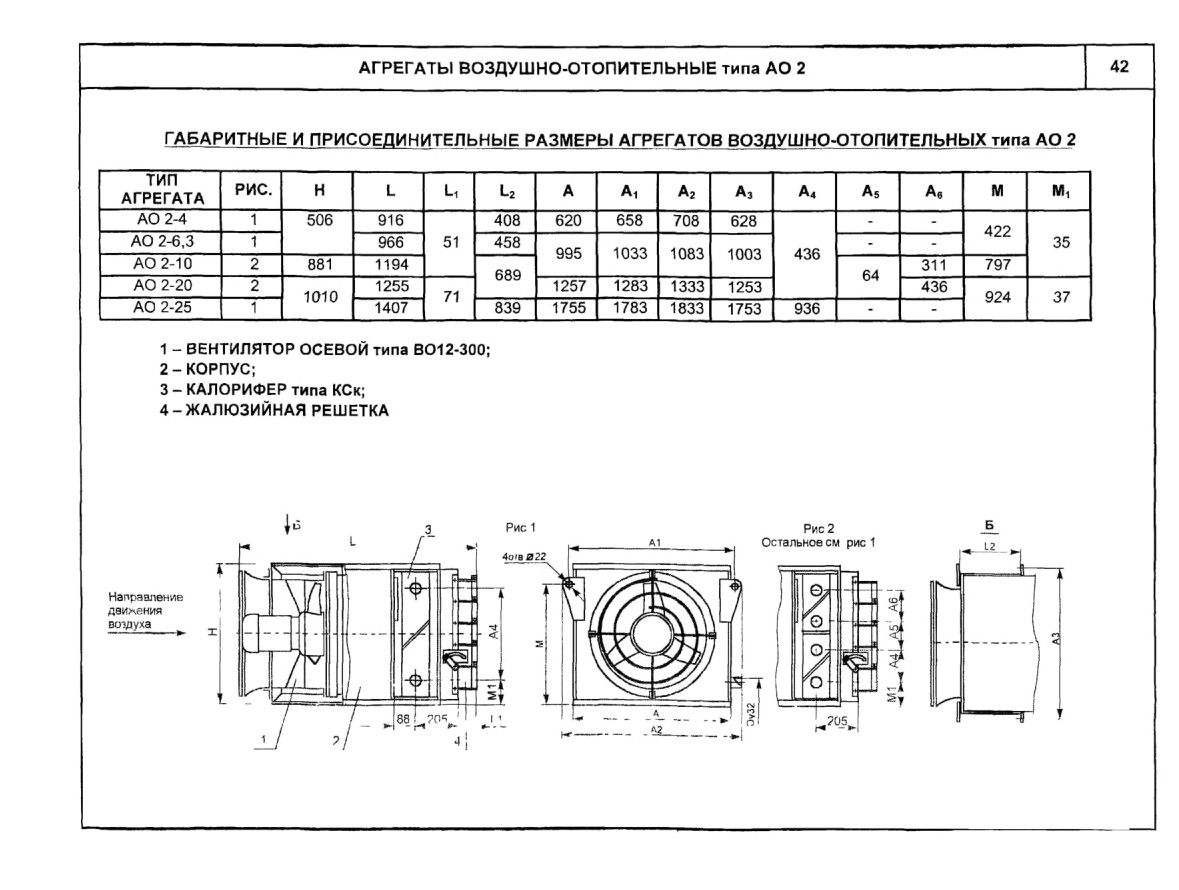

АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2



АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2

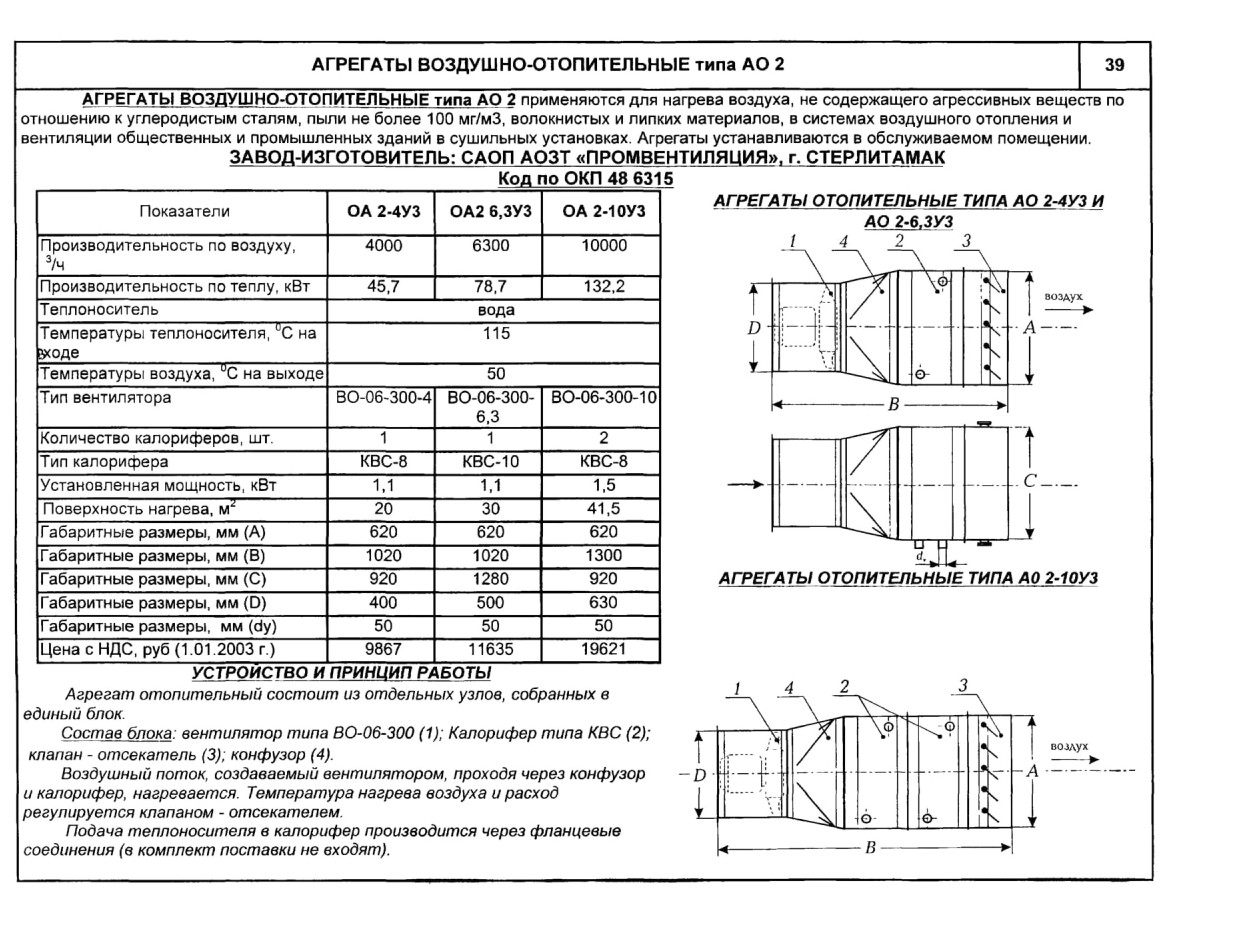

АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2 применяются для нагрева воздуха, не содержащего агрессивных веществ по отношению к углеродистым сталям, пыли не более 100 мг/мЗ, волокнистых и липких материалов, в системах воздушного отопления и вентиляции общественных и промышленных зданий в сушильных установках. Агрегаты устанавливаются в обслуживаемом помещении. ЗАВОД-ИЗГОТОВИТЕЛЬ: САОП АОЗТ «ПРОМВЕНТИЛЯЦИЯ», г. СТЕРЛИТАМАК ___Код по РКП 48 6315



АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2

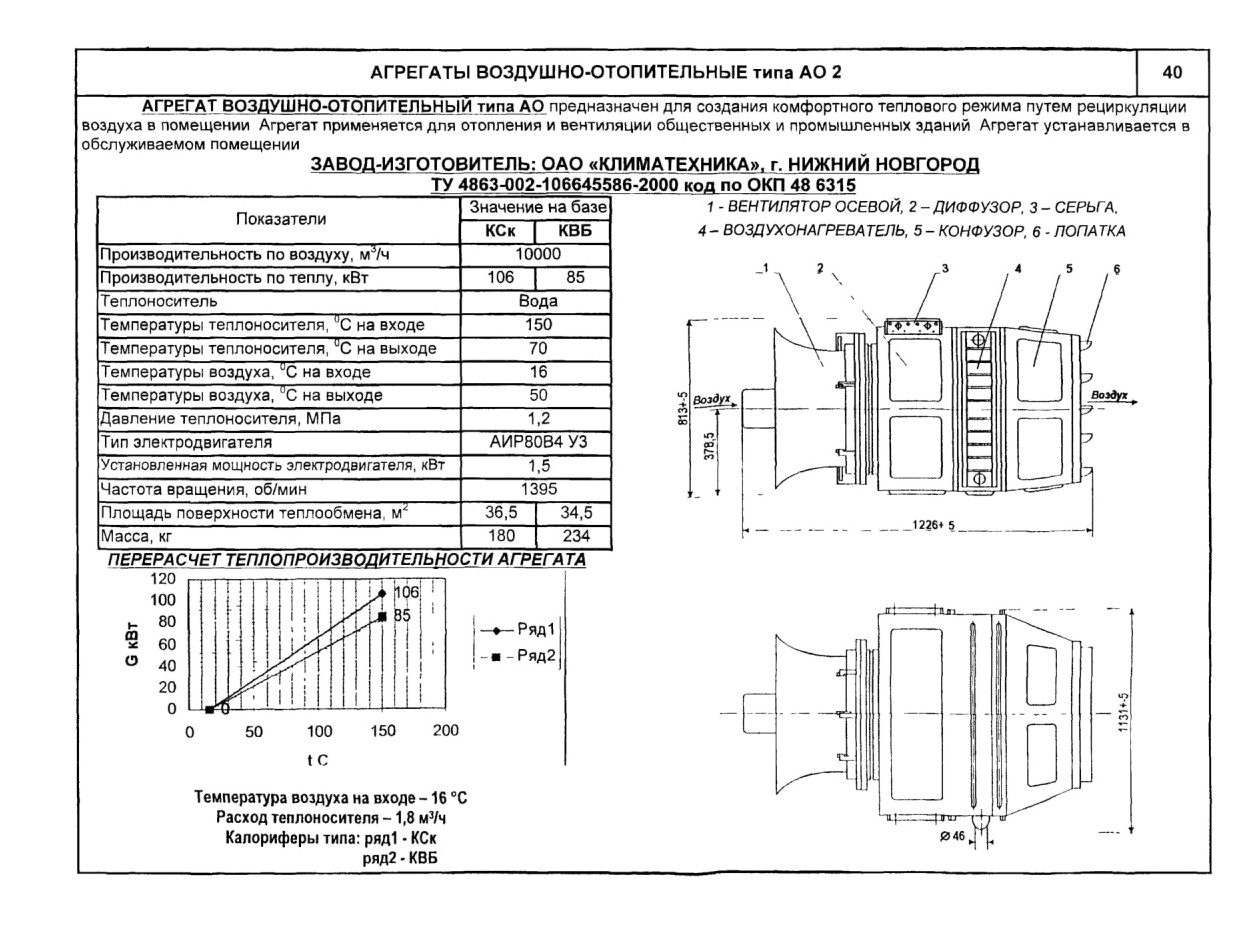

АГРЕГАТ ВОЗДУШНО-ОТОПИТЕЛЬНЫИ типа АО предназначен для создания комфортного теплового режима путем рециркуляции воздуха в помещении Агрегат применяется для отопления и вентиляции общественных и промышленных зданий Агрегат устанавливается в обслуживаемом помещении

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА», г. НИЖНИЙ НОВГОРОД _ТУ 4863-002-106645586-2000 код по РКП_48 6315



АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2

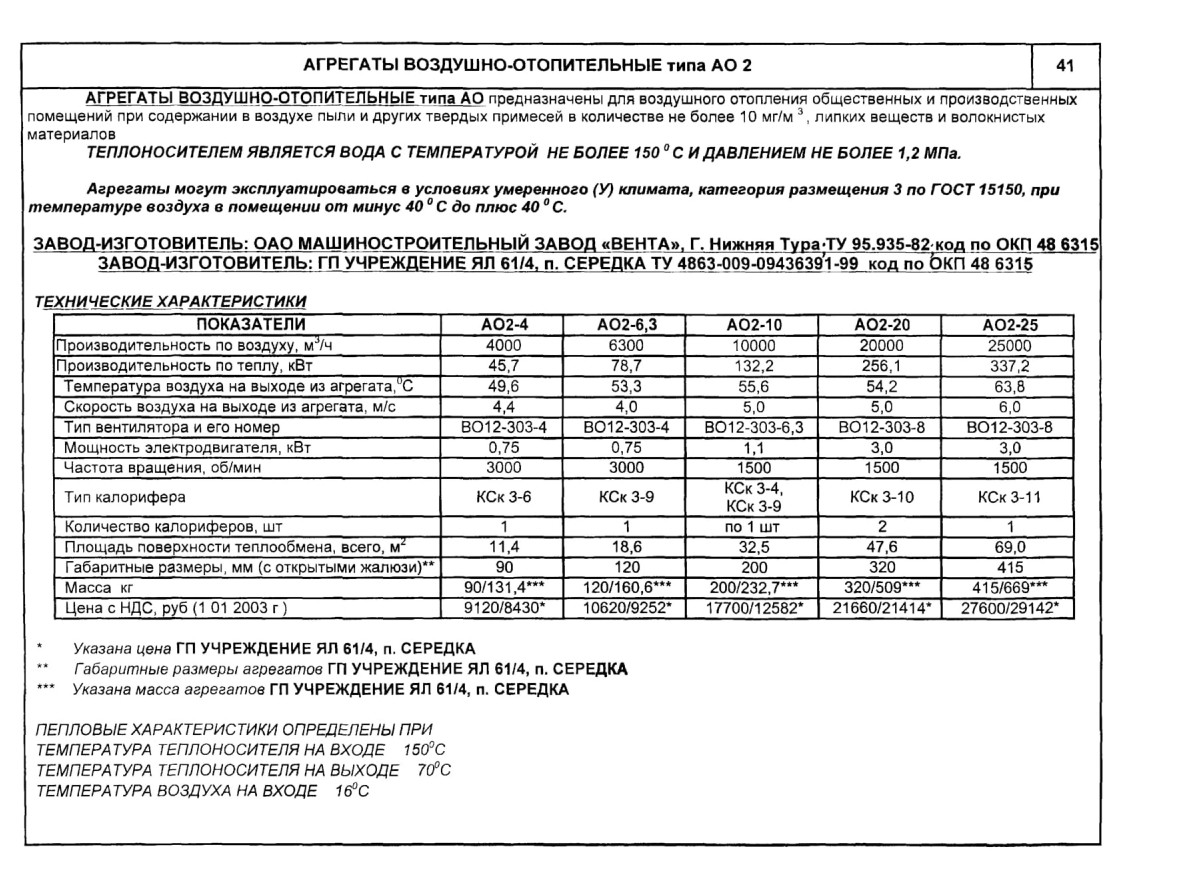

АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО предназначены для воздушного отопления общественных и производственных помещений при содержании в воздухе пыли и других твердых примесей в количестве не более 10 мг/м 3, липких веществ и волокнистых материалов

ТЕПЛОНОСИТЕЛЕМ ЯВЛЯЕТСЯ ВОДА С ТЕМПЕРАТУРОЙ НЕ БОЛЕЕ 150° С И ДАВЛЕНИЕМ НЕ БОЛЕЕ 1,2 МПа.

Агрегаты могут эксплуатироваться в условиях умеренного (У) климата, категория размещения 3 по ГОСТ 15150, при температуре воздуха в помещении от минус 40° С до плюс 40 0 С.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД «ВЕНТА», Г. Нижняя Тура;ТУ 95.935-82 код по ОКП 48_6315 ЗАВОД-ИЗГОТОВИТЕЛЬ: ГП УЧРЕЖДЕНИЕ ЯЛ 61/4, п. СЕРЕДКА ТУ 4863-009-09436ЭД1-99 код по ЬКП 48 6315
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

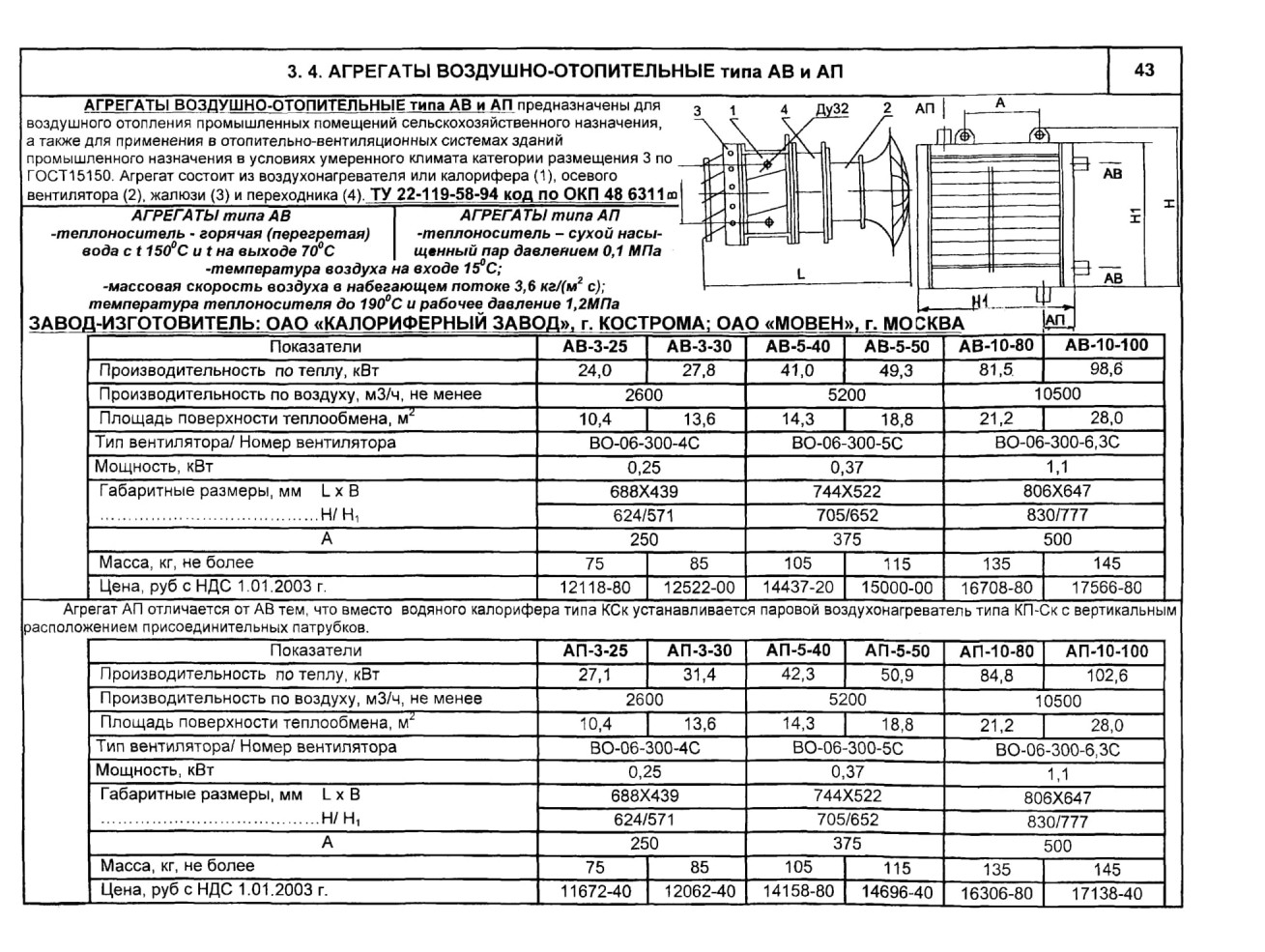

3. 4. АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АВ и АП

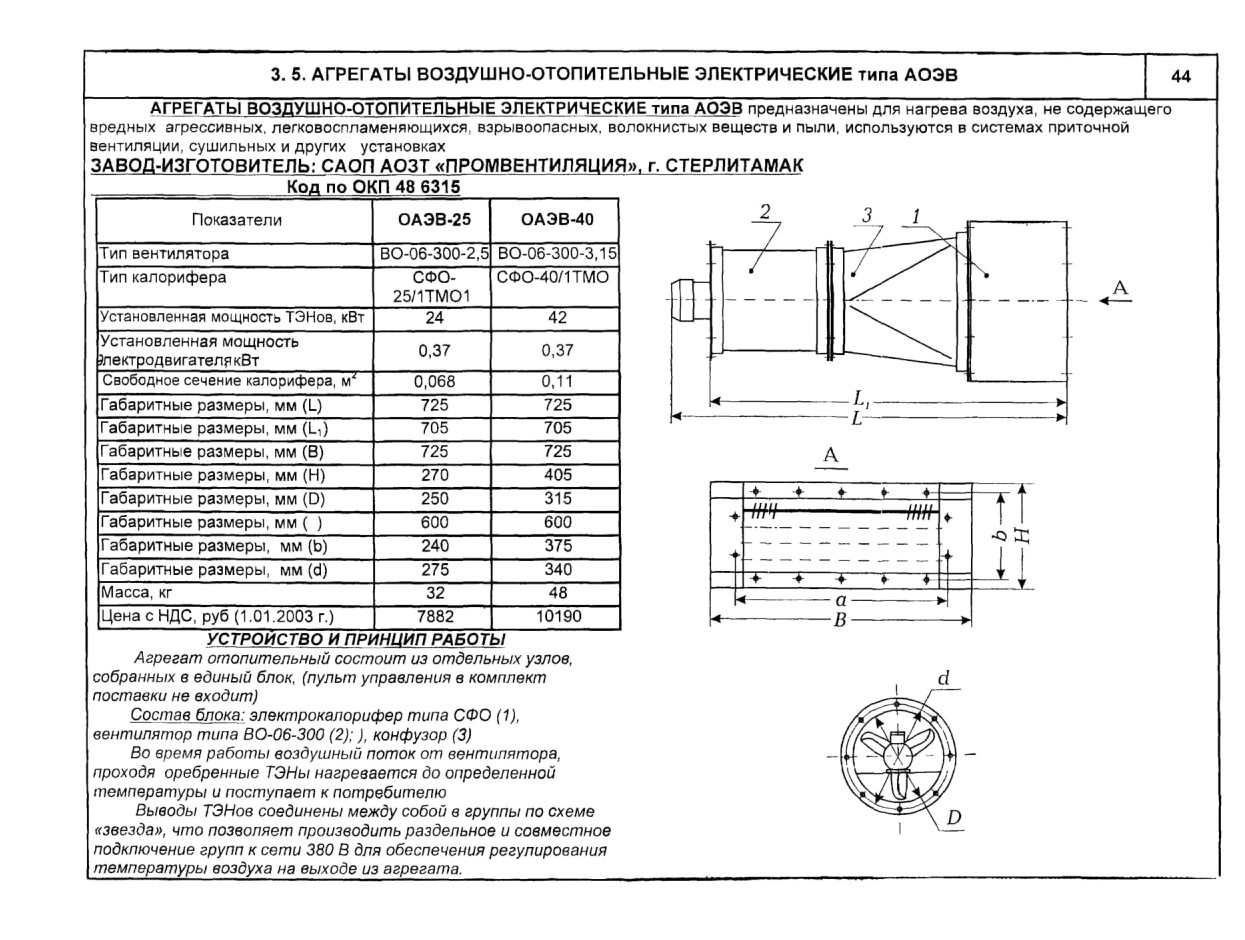

3. 5. АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ типа АОЭВ
АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ типа АОЭВ предназначены для нагрева воздуха, не содержащего вредных агрессивных, легковоспламеняющихся взрывоопасных, волокнистых веществ и пыли, используются в системах приточной вентиляции, сушильных и других установках

ЗАВОД-ИЗГОТОВИТЕЛЬ: САОП АОЗТ «ПРОМВЕНТИЛЯЦИЯ», г. СТЕРЛИТАМАК Код по РКП 48 6315

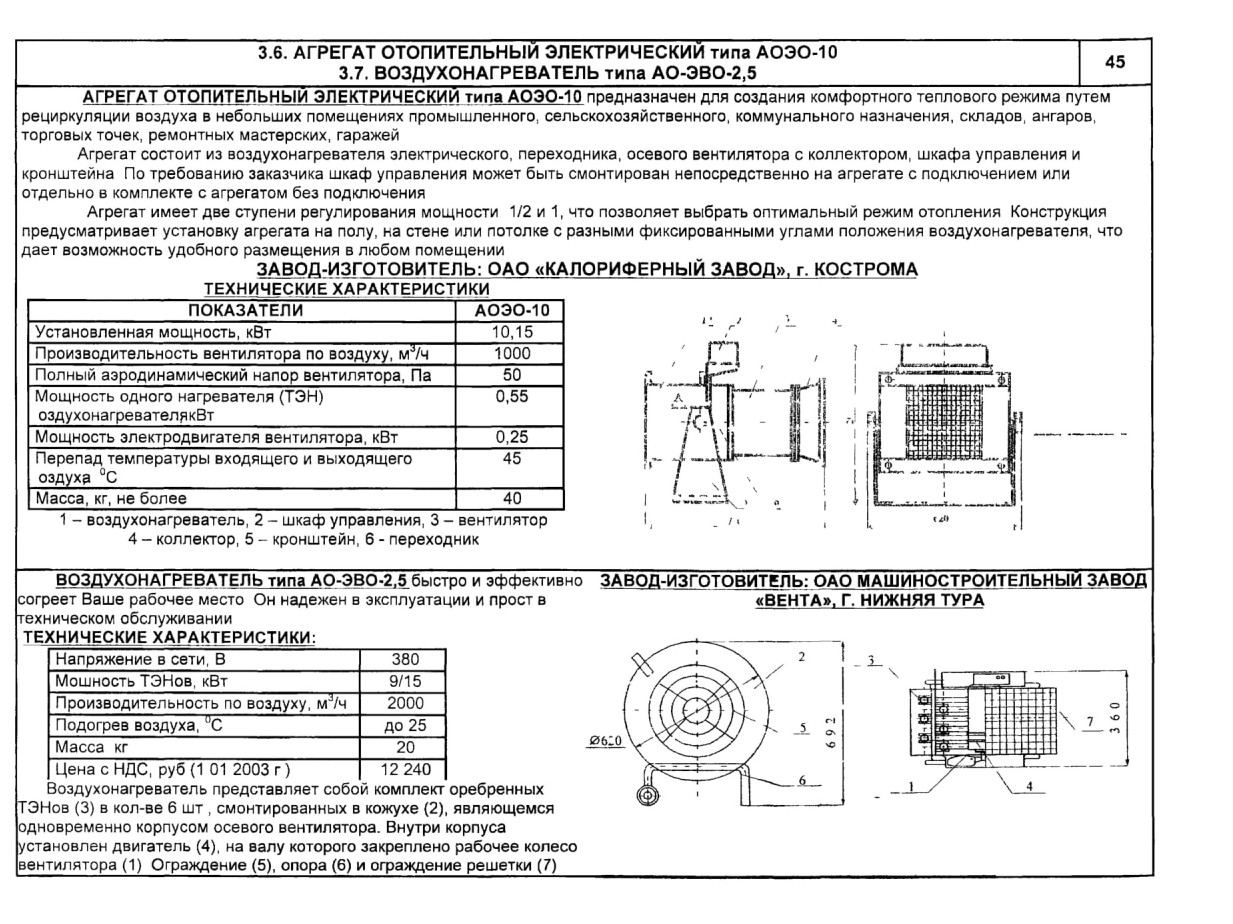

3.6. АГРЕГАТ ОТОПИТЕЛЬНЫМ ЭЛЕКТРИЧЕСКИИ типа АОЭО-Ю 3.7. ВОЗДУХОНАГРЕВАТЕЛЬ типа АО-ЭВО-2,5_
АГРЕГАТ ОТОПИТЕЛЬНЫМ ЭЛЕКТРИЧЕСКИИ типа АОЭО-Ю предназначен для создания комфортного теплового режима путем рециркуляции воздуха в небольших помещениях промышленного, сельскохозяйственного, коммунального назначения, складов, ангаров, торговых точек, ремонтных мастерских, гаражей

Агрегат состоит из воздухонагревателя электрического, переходника, осевого вентилятора с коллектором, шкафа управления и кронштейна По требованию заказчика шкаф управления может быть смонтирован непосредственно на агрегате с подключением или отдельно в комплекте с агрегатом без подключения

Агрегат имеет две ступени регулирования мощности 1/2 и 1, что позволяет выбрать оптимальный режим отопления Конструкция предусматривает установку агрегата на полу, на стене или потолке с разными фиксированными углами положения воздухонагревателя, что дает возможность удобного размещения в любом помещении

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА _ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

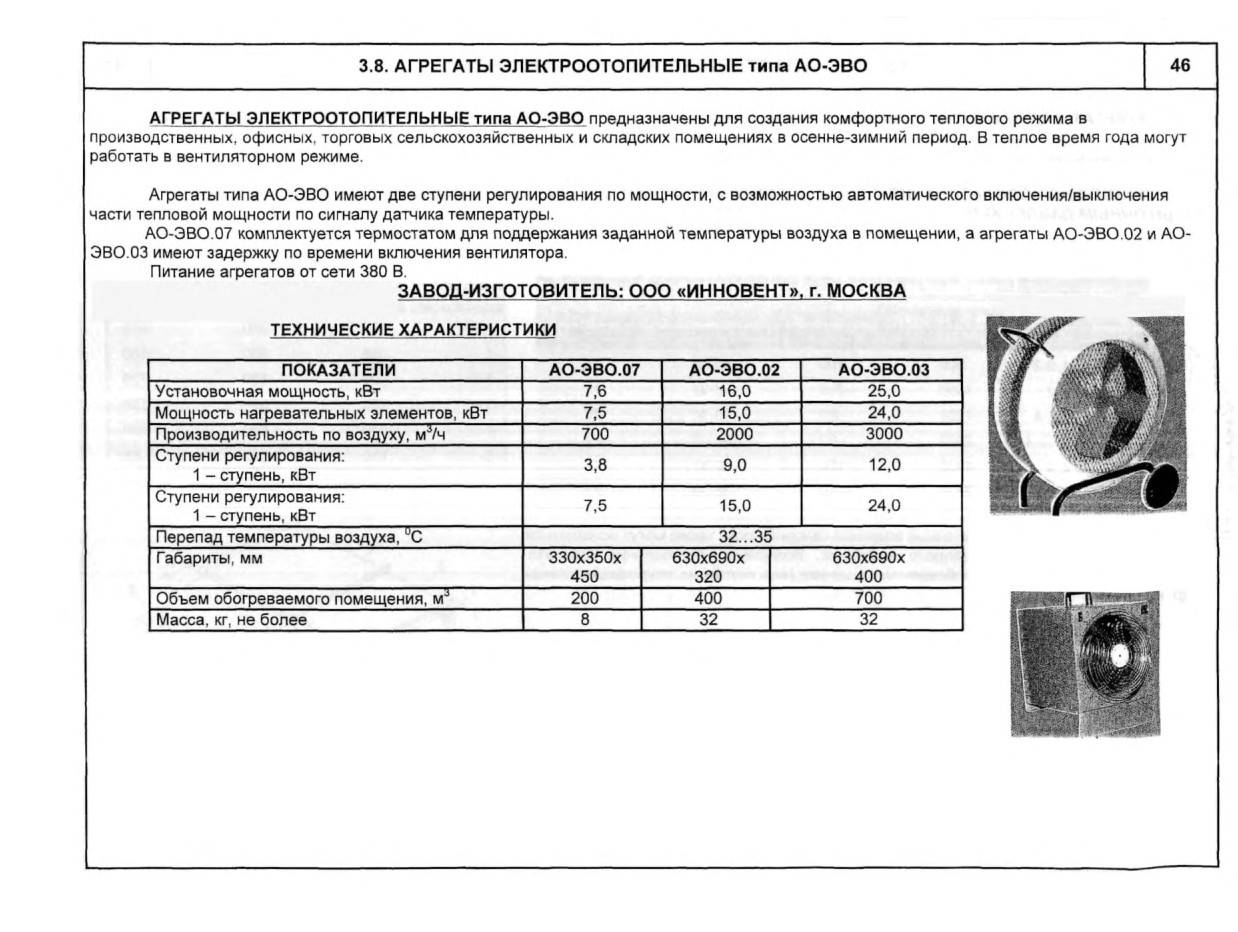

3.8. АГРЕГАТЫ ЭЛЕКТРООТОПИТЕЛЬНЫЕ типа АО-ЭВО
АГРЕГАТЫ ЭЛЕКТРООТОПИТЕЛЬНЫЕ типа АО-ЭВО предназначены для создания комфортного теплового режима в производственных, офисных, торговых сельскохозяйственных и складских помещениях в осенне-зимний период. В теплое время года могут работать в вентиляторном режиме.

Агрегаты типа АО-ЭВО имеют две ступени регулирования по мощности, с возможностью автоматического включения/выключения части тепловой мощности по сигналу датчика температуры.

АО-ЭВО.07 комплектуется термостатом для поддержания заданной температуры воздуха в помещении, а агрегаты АО-ЭВ0.02 и АО-ЭВО.03 имеют задержку по времени включения вентилятора.

Питание агрегатов от сети 380 В.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО «ИННОВЕНТ», г. МОСКВА

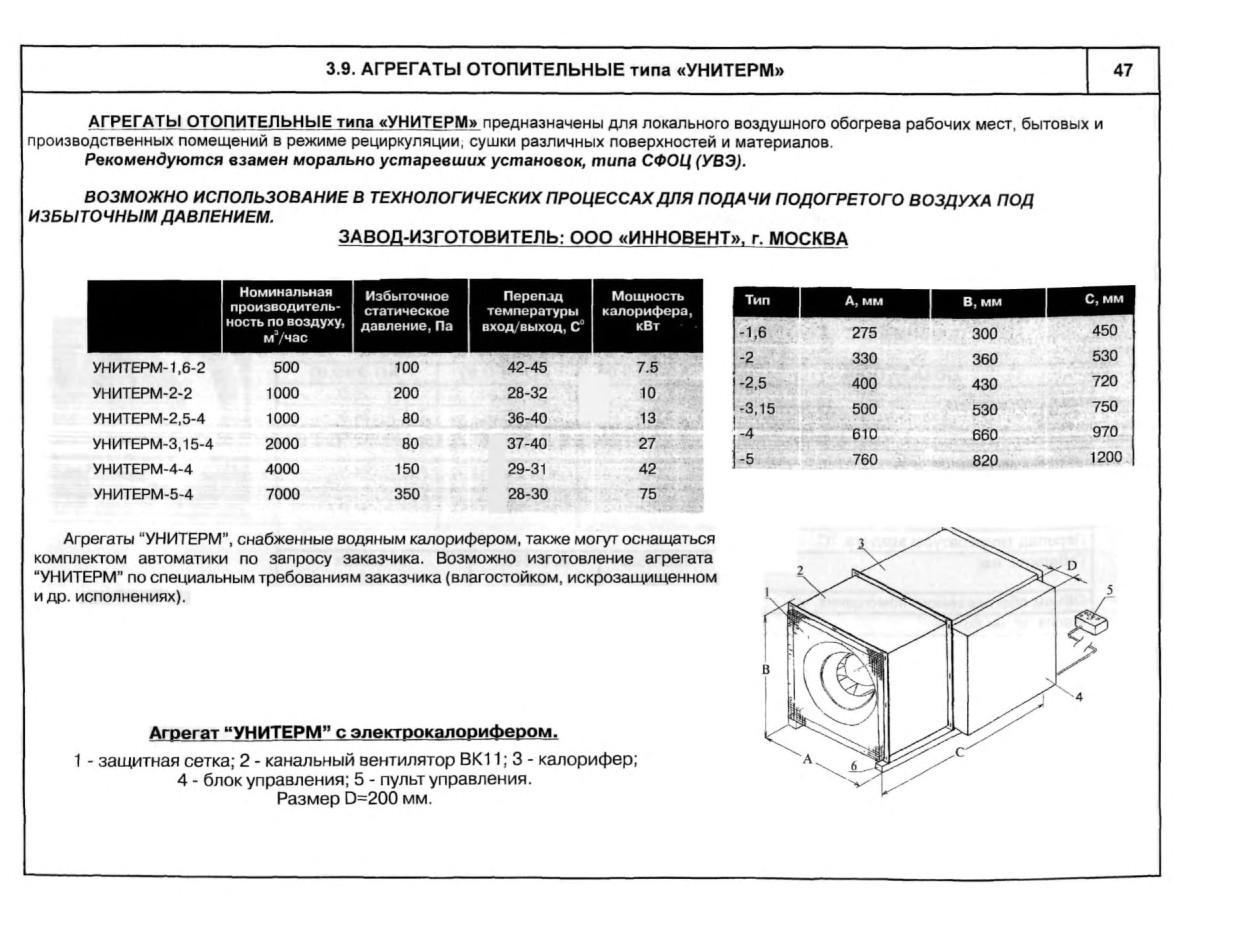

3.9. АГРЕГАТЫ ОТОПИТЕЛЬНЫЕ типа «УНИТЕРМ»
АГРЕГАТЫ ОТОПИТЕЛЬНЫЕ типа «УНИТЕРМ» предназначены для локального воздушного обогрева рабочих мест, бытовых и производственных помещений в режиме рециркуляции, сушки различных поверхностей и материалов.

Рекомендуются взамен морально устаревших установок, типа СФОЦ (УВЭ).

ВОЗМОЖНО ИСПОЛЬЗОВАНИЕ В ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССАХ ДЛЯ ПОДАЧИ ПОДОГРЕТОГО ВОЗДУХА ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО «ИННОВЕНТ», г. МОСКВА

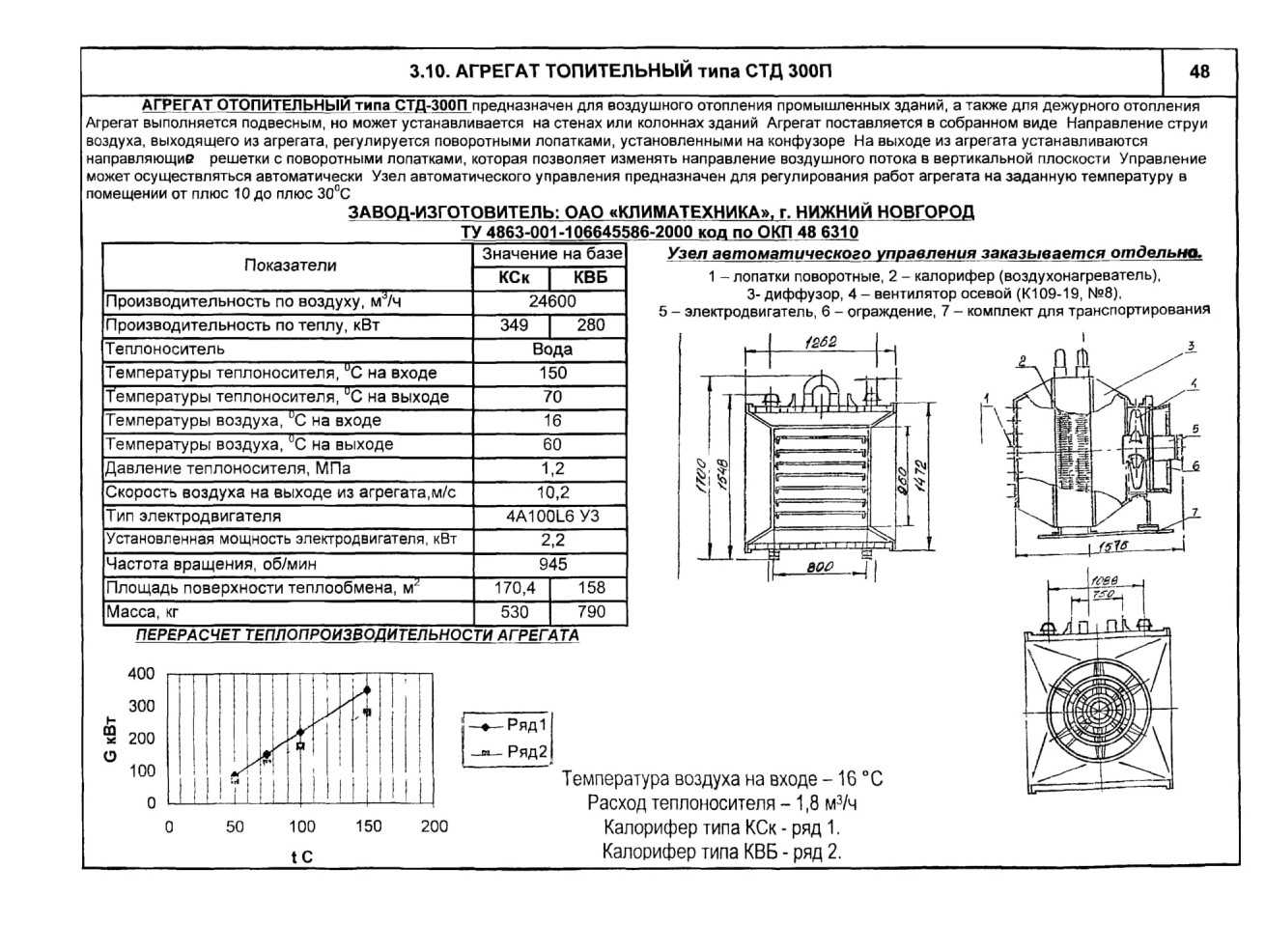

3.10. АГРЕГАТ ТОПИТЕЛЬНЫЙ типа СТД 300П
АГРЕГАТ ОТОПИТЕЛЬНЫЙ типа СТД-300П предназначен для воздушного отопления промышленных зданий, а также для дежурного отопления Агрегат выполняется подвесным, но может устанавливается на стенах или колоннах зданий Агрегат поставляется в собранном виде Направление струи воздуха, выходящего из агрегата, регулируется поворотными лопатками, установленными на конфузоре На выходе из агрегата устанавливаются направляющие решетки с поворотными лопатками, которая позволяет изменять направление воздушного потока в вертикальной плоскости Управление может осуществляться автоматически Узел автоматического управления предназначен для регулирования работ агрегата на заданную температуру в помещении от плюс 10 до плюс 30°С

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА». г. НИЖНИЙ НОВГОРОД _ТУ 4863-001-106645586-2000 код по РКП 48 6310

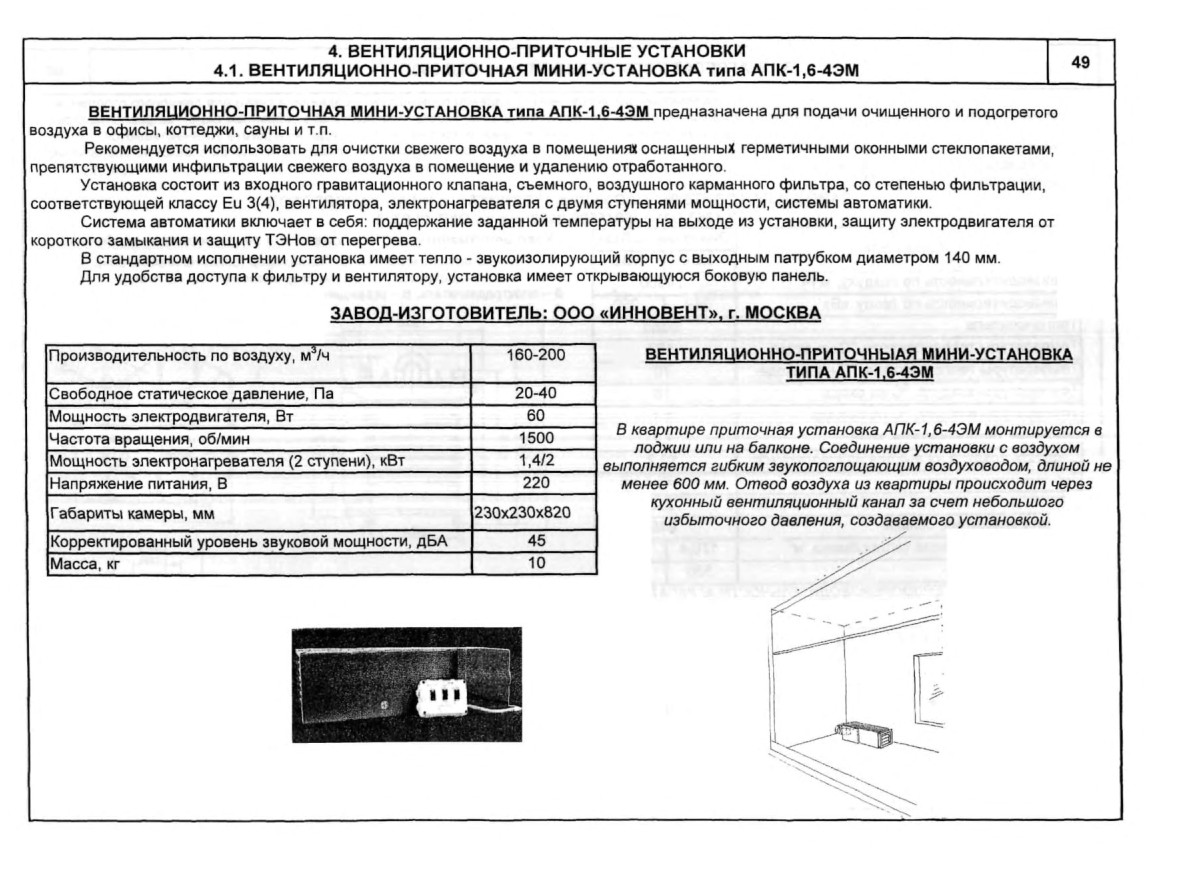

4. ВЕНТИЛЯЦИОННО-ПРИТОЧНЫЕ УСТАНОВКИ 4.1. ВЕНТИЛЯЦИОННО-ПРИТОЧНАЯ МИНИ-УСТАНОВКА типа АПК-1.6-4ЭМ
ВЕНТИЛЯЦИОННО-ПРИТОЧНАЯ МИНИ-УСТАНОВКА типа АПК-1.6-4ЭМ предназначена для подачи очищенного и подогретого воздуха в офисы, коттеджи, сауны и т.п.

Рекомендуется использовать для очистки свежего воздуха в помещениях оснащенных герметичными оконными стеклопакетами, препятствующими инфильтрации свежего воздуха в помещение и удалению отработанного

Установка состоит из входного гравитационного клапана, съемного, воздушного карманного фильтра, со степенью фильтрации, соответствующей классу Ей 3(4), вентилятора, электронагревателя с двумя ступенями мощности, системы автоматики.

Система автоматики включает в себя: поддержание заданной температуры на выходе из установки, защиту электродвигателя от короткого замыкания и защиту ТЗНов от перегрева.

В стандартном исполнении установка имеет тепло - звукоизолирующий корпус с выходным патрубком диаметром 140 мм.

Для удобства доступа к фильтру и вентилятору, установка имеет открывающуюся боковую панель.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО «ИННОВЕНТ». г. МОСКВА

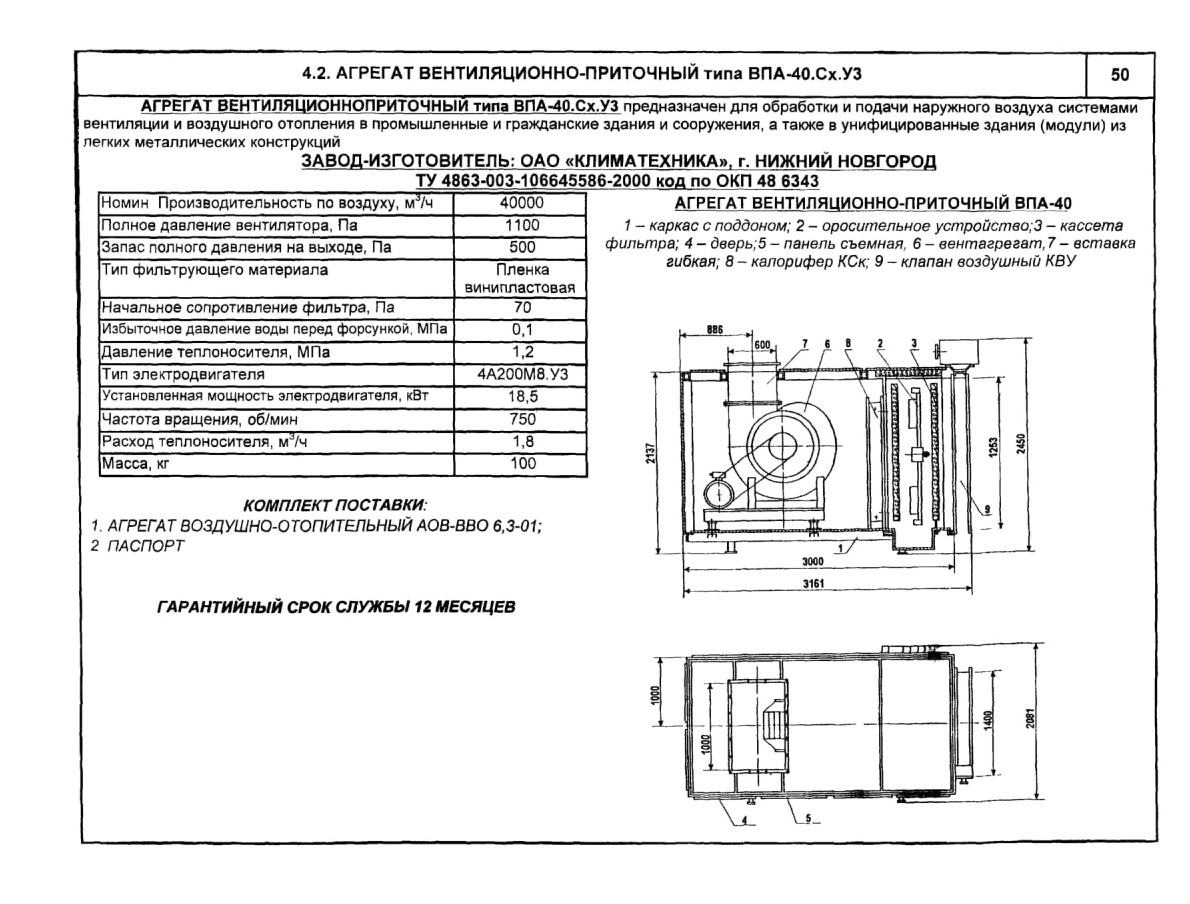

4.2. АГРЕГАТ ВЕНТИЛЯЦИОННО-ПРИТОЧНЫЙ типа ВПА-40.Сх.УЗ
АГРЕГАТ ВЕНТИЛЯЦИОННОПРИТОЧНЫЙ типа ВПА-40.Сх.УЗ предназначен для обработки и подачи наружного воздуха системами вентиляции и воздушного отопления в промышленные и гражданские здания и сооружения, а также в унифицированные здания (модули) из легких металлических конструкций

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА», г. НИЖНИЙ НОВГОРОД ТУ 4863-003-106645586-2000 код по РКП 48 6343

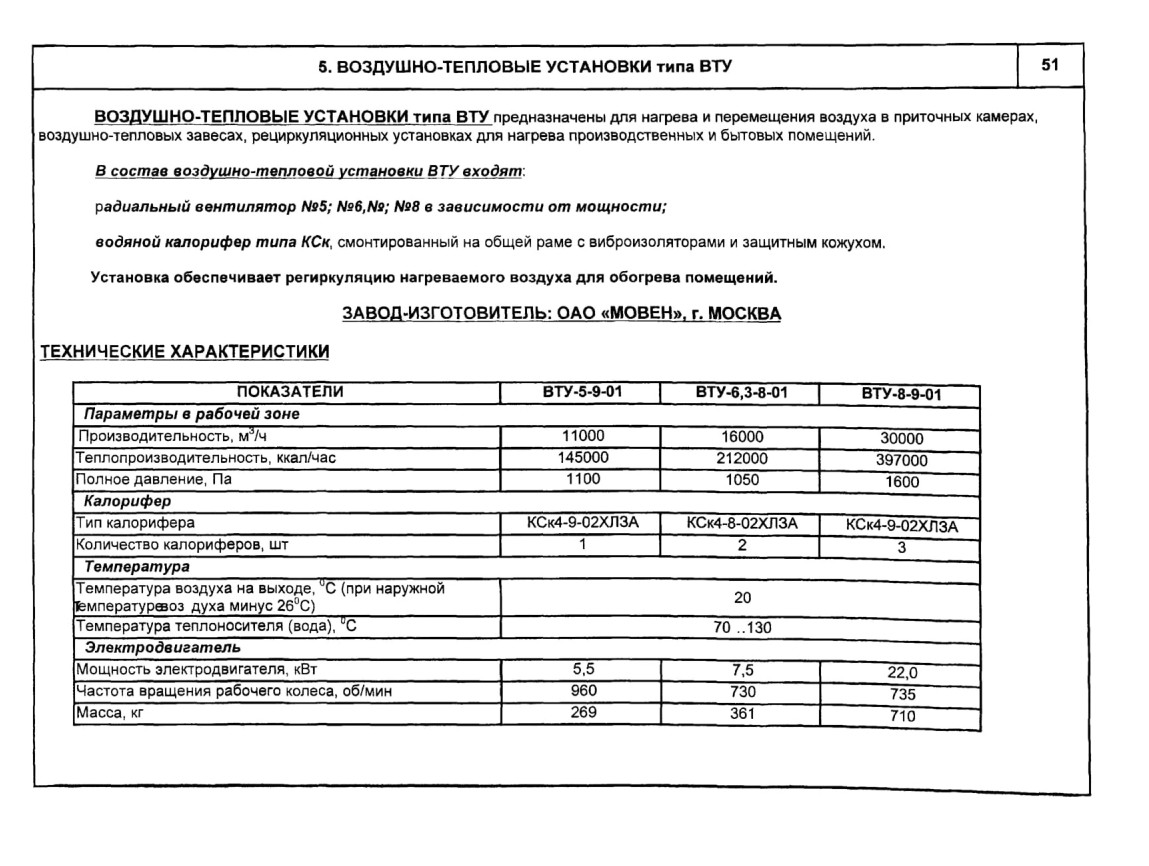

5. ВОЗДУШНО-ТЕПЛОВЫЕ УСТАНОВКИ типа ВТУ
ВОЗДУШНО-ТЕПЛОВЫЕ УСТАНОВКИ типа ВТУ предназначены для нагрева и перемещения воздуха в приточных камерах, воздушно-тепловых завесах, рециркуляционных установках для нагрева производственных и бытовых помещений.

В состав воздушно-тепловой установки ВТУ входят.

радиальный вентилятор №5; Nab.Na; №8 в зависимости от мощности;

водяной калорифер типа КСк, смонтированный на общей раме с виброизоляторами и защитным кожухом.

Установка обеспечивает региркуляцию нагреваемого воздуха для обогрева помещений.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МОВЕН». г. МОСКВА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



ВОЗДУШНО-ТЕПЛОВЫЕ УСТАНОВКИ типа ВТУ

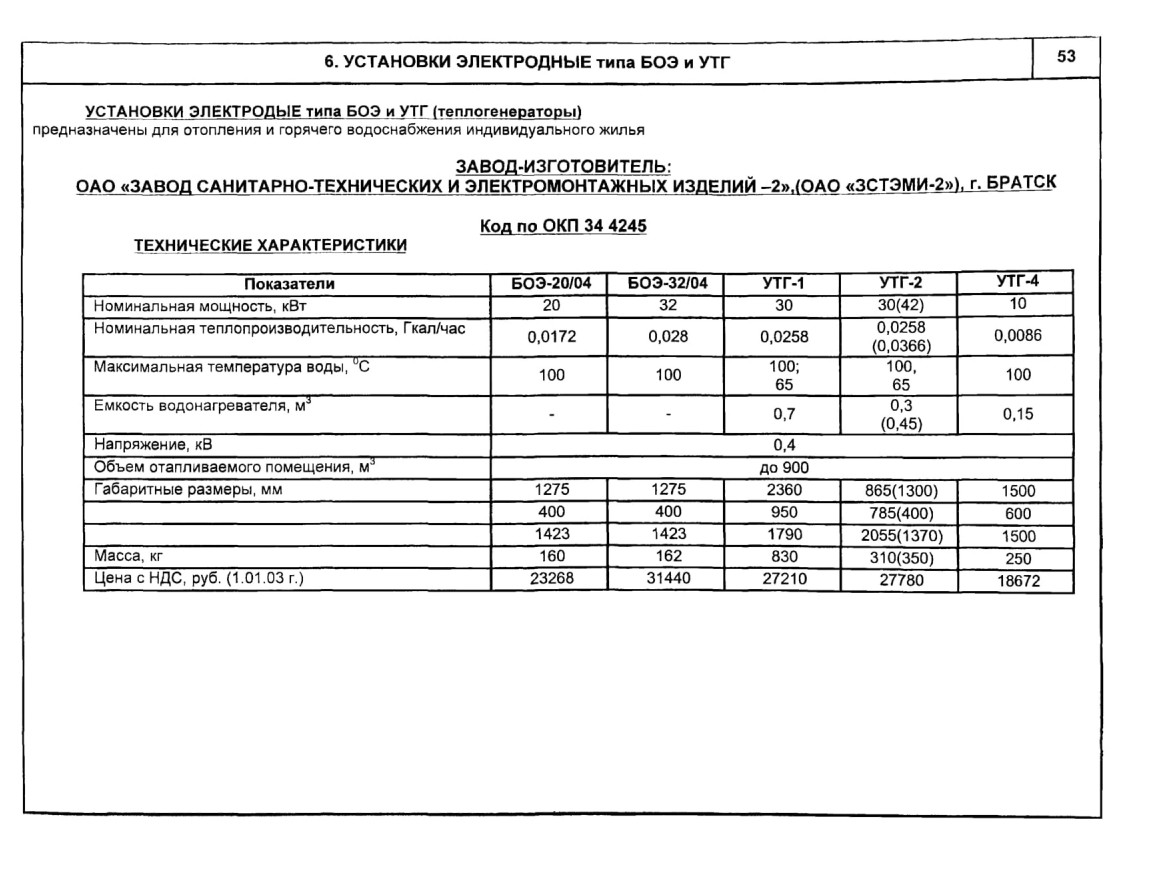

6. УСТАНОВКИ ЭЛЕКТРОДНЫЕ типа БОЭ и УТГ
УСТАНОВКИ ЭЛЕКТРОДЫЕ типа БОЭ и УТГ (теплогенераторы)

предназначены для отопления и горячего водоснабжения индивидуального жилья

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «ЗАВОД САНИТАРНО-ТЕХНИЧЕСКИХ И ЭЛЕКТРОМОНТАЖНЫХ ИЗДЕЛИЙ -2».ЮАО «ЗСТЭМИ-2»). г. БРАТСК Код по РКП 34 4245

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

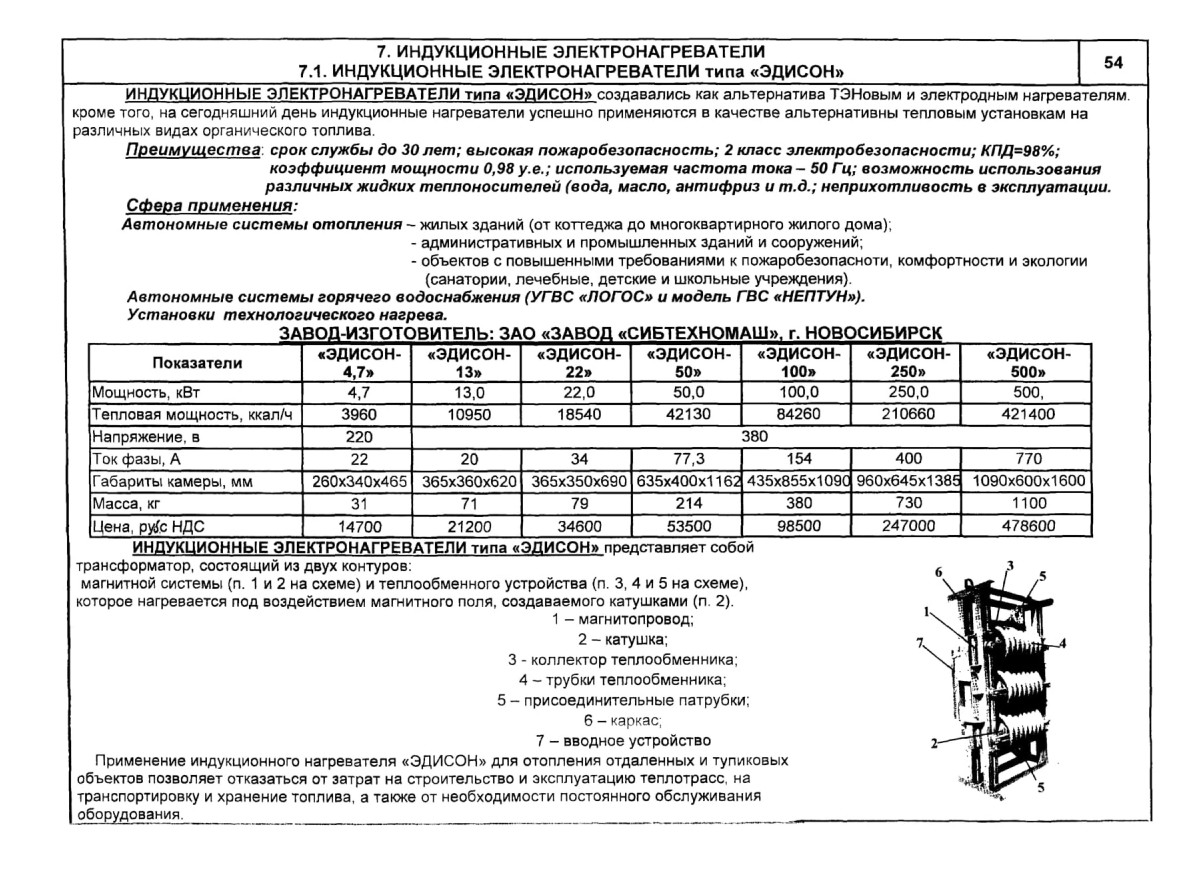

7. ИНДУКЦИОННЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ 7.1. ИНДУКЦИОННЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ типа «ЭДИСОН»
ИНДУКЦИОННЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ типа «ЭДИСОН» создавались как альтернатива ТЭНовым и электродным нагревателям кроме того, на сегодняшний день индукционные нагреватели успешно применяются в качестве альтернативны тепловым установкам на различных видах органического топлива.

Преимущества срок службы до 30 лет; высокая пожаробезопасность; 2 класс электробезопасности; КПД=98%;

коэффициент мощности 0,98 у.е.; используемая частота тока - 50 Гц; возможность использования различных жидких теплоносителей (вода, масло, антифриз и т.д.; неприхотливость в эксплуатации. Сфера применения:

Автономные системы отопления - жилых зданий (от коттеджа до многоквартирного жилого дома);

- административных и промышленных зданий и сооружений;

- объектов с повышенными требованиями к пожаробезопасноти, комфортности и экологии (санатории, лечебные, детские и школьные учреждения).

Автономные системы горячего водоснабжения (УГВС «ЛОГОС» и модель ГВС «НЕПТУН»).

Установки технологического нагрева.

ЗАВОЛ-ИЗГОТОВИТЕЛК: ЗАО «ЗАВОЛ «СИБТЕХНОМАШ». г. НОВОСИБИРСК

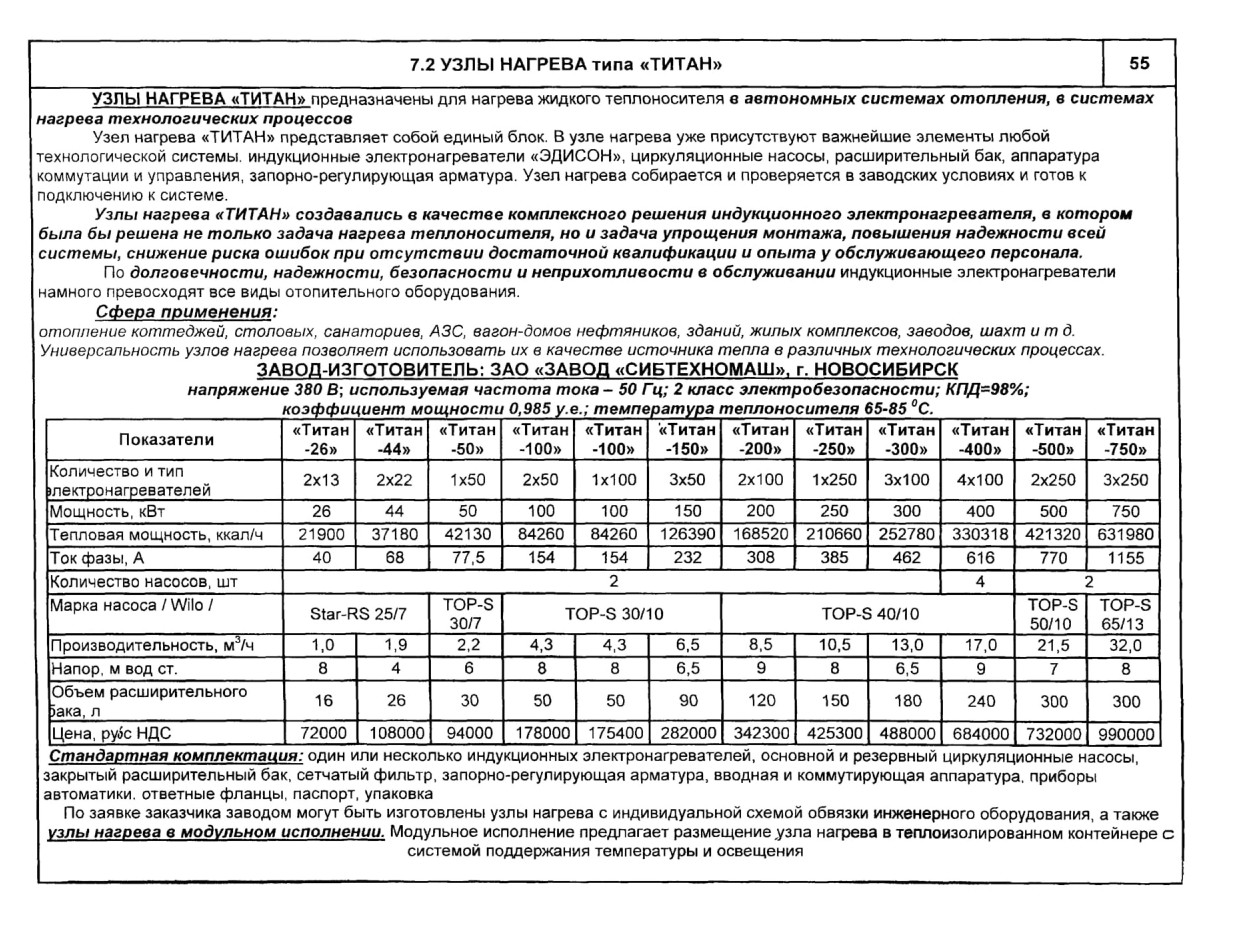

7.2 УЗЛЫ НАГРЕВА типа «ТИТАН»
УЗЛЫ НАГРЕВА «ТИТАН» предназначены для нагрева жидкого теплоносителя в автономных системах отопления, в системах нагрева технологических процессов

Узел нагрева «ТИТАН» представляет собой единый блок. В узле нагрева уже присутствуют важнейшие элементы любой технологической системы, индукционные электронагреватели «ЭДИСОН», циркуляционные насосы, расширительный бак, аппаратура коммутации и управления, запорно-регулирующая арматура. Узел нагрева собирается и проверяется в заводских условиях и готов к подключению к системе.

Узлы нагрева «ТИТАН» создавались в качестве комплексного решения индукционного электронагревателя, в котором была бы решена не только задача нагрева теплоносителя, но и задача упрощения монтажа, повышения надежности всей системы, снижение риска ошибок при отсутствии достаточной квалификации и опыта у обслуживающего персонала.

По долговечности, надежности, безопасности и неприхотливости в обслуживании индукционные электронагреватели намного превосходят все виды отопительного оборудования.

Сфера применения:

отопление коттеджей, столовых, санаториев, АЗС, вагон-домов нефтяников, зданий, жилых комплексов, заводов, шахт и т д. Универсальность узлов нагрева позволяет использовать их в качестве источника тепла в различных технологических процессах.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ЗАО «ЗАВОД «СИБТЕХНОМАШ», г. НОВОСИБИРСК напряжение 380 В; используемая частота тока - 50 Гц; 2 класс электробезопасности; КПД-98%; коэффициент мощности 0,985 у.е.; температура теплоносителя 65-85 °С.



8. РАДИАТОРЫ 8.1. РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ



РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ

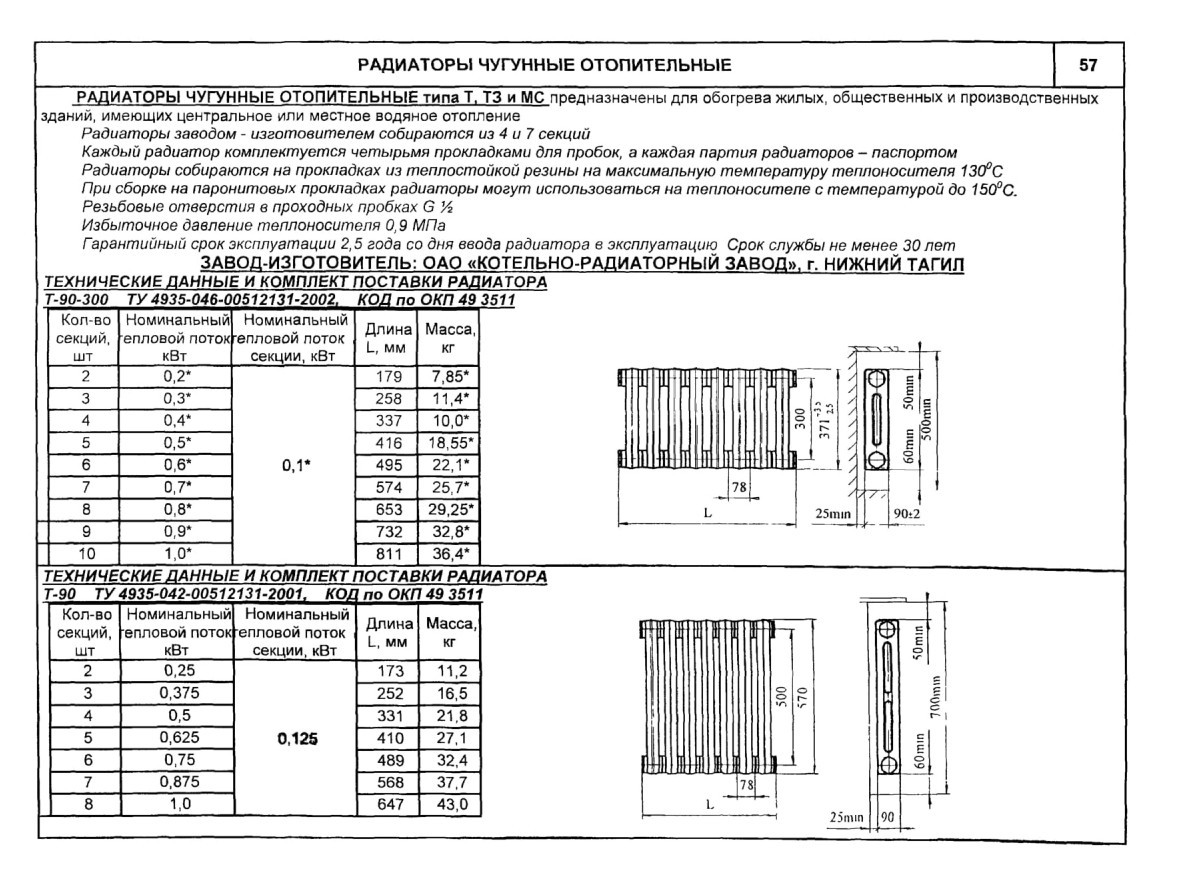

РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ типа Т. ТЗ и МС предназначены для обогрева жилых, общественных и производственных зданий, имеющих центральное или местное водяное отопление

Радиаторы заводом - изготовителем собираются из 4 и 7 секций

Каждый радиатор комплектуется четырьмя прокладками для пробок, а каждая партия радиаторов - паспортом Радиаторы собираются на прокладках из теплостойкой резины на максимальную температуру теплоносителя 13(fC При сборке на паронитовых прокладках радиаторы могут использоваться на теплоносителе с температурой до 15СРС.

Резьбовые отверстия в проходных пробках G 1А Избыточное давление теплоносителя 0,9 МПа

Гарантийный срок эксплуатации 2,5 года со дня ввода радиатора в эксплуатацию Срок службы не менее 30 лет ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КОТЕЛЬНО-РАДИАТОРНЫЙ ЗАВОД», г. НИЖНИЙ ТАГИЛ ТЕХНИЧЕСКИЕ ДАННЫЕ И КОМПЛЕКТ ПОСТАВКИ РАДИАТОРА
Т-90-300 ТУ 4935-046-00512131-2002,
Мпммыа пкниий
57
КОД по РКП 49 3511



РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ

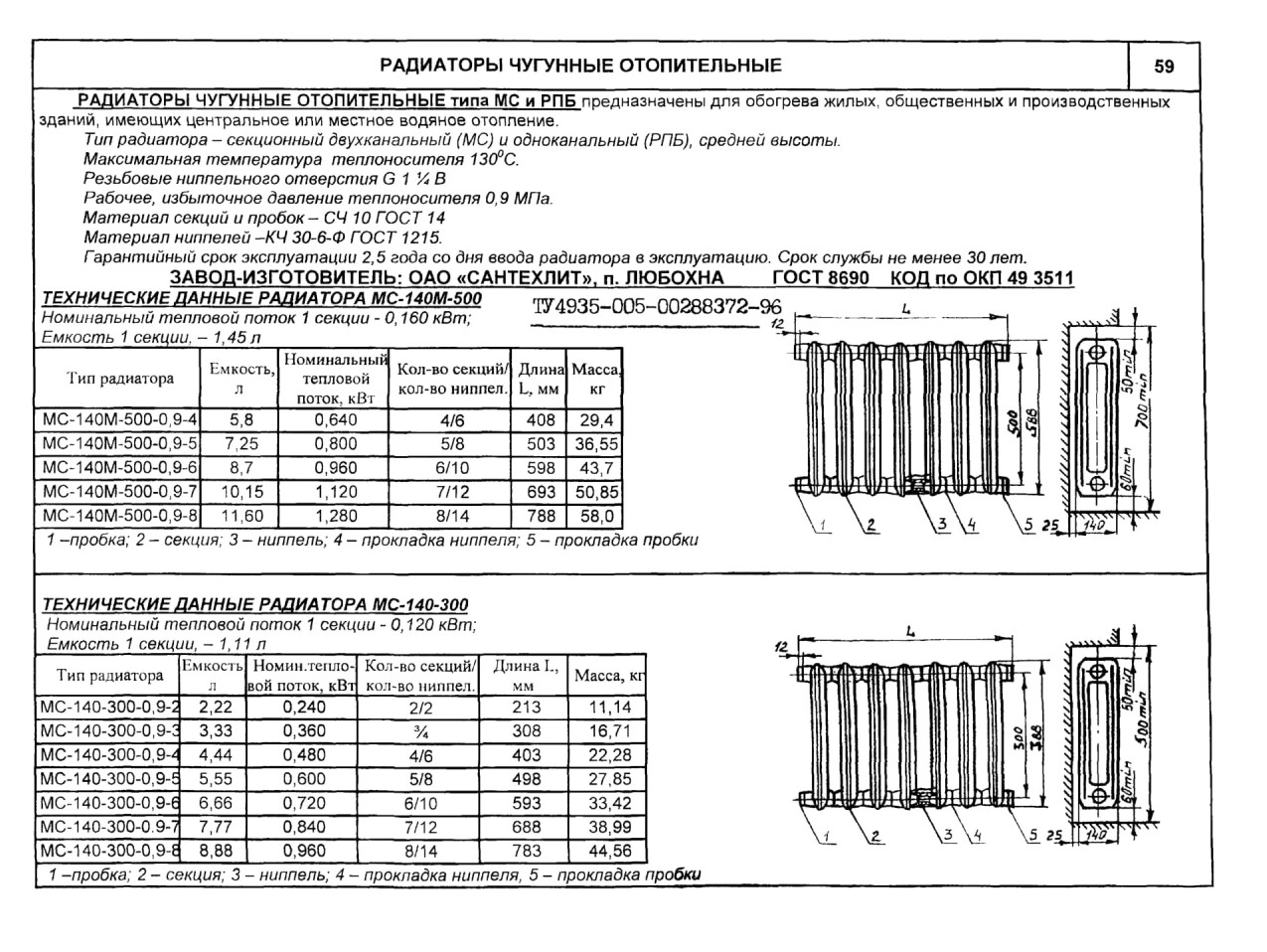

РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ
РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ типа МС и РПБ предназначены для обогрева жилых, общественных и производственных зданий, имеющих центральное или местное водяное отопление.

Тип радиатора - секционный двухканальный (МС) и одноканальный (РПБ), средней высоты.

Максимальная температура теплоносителя 13СРС.

Резьбовые ниппельного отверстия G 1 У* В Рабочее, избыточное давление теплоносителя О,9 МПа Материал секций и пробок - СЧ 10 ГОСТ 14 Материал ниппелей -КЧ 30-6-Ф ГОСТ 1215.

Гарантийный срок эксплуатации 2,5 года со дня ввода радиатора в эксплуатацию. Срок службы не менее 30 лет.

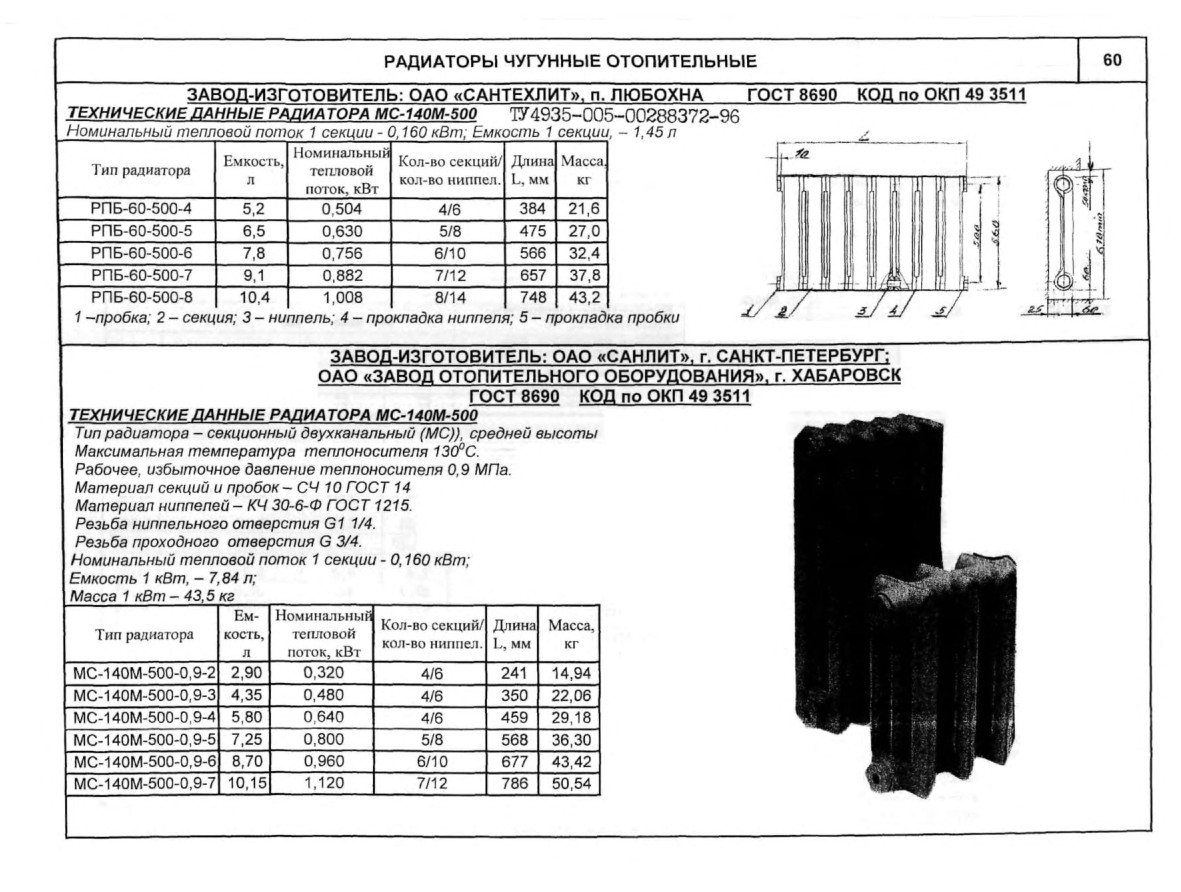

РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «САНТЕХЛИТ», п. ЛЮБОХНА ГОСТ 8690 КОД по РКП 49 3511 ТЕХНИЧЕСКИЕ ДАННЫЕ РАДИАТОРА МС-140М-500 ТУ4935-005-00288372-96

Номинальный тепловой поток 1 секции -0,160 кВт, Емкость 1 секции, - 1,45 л

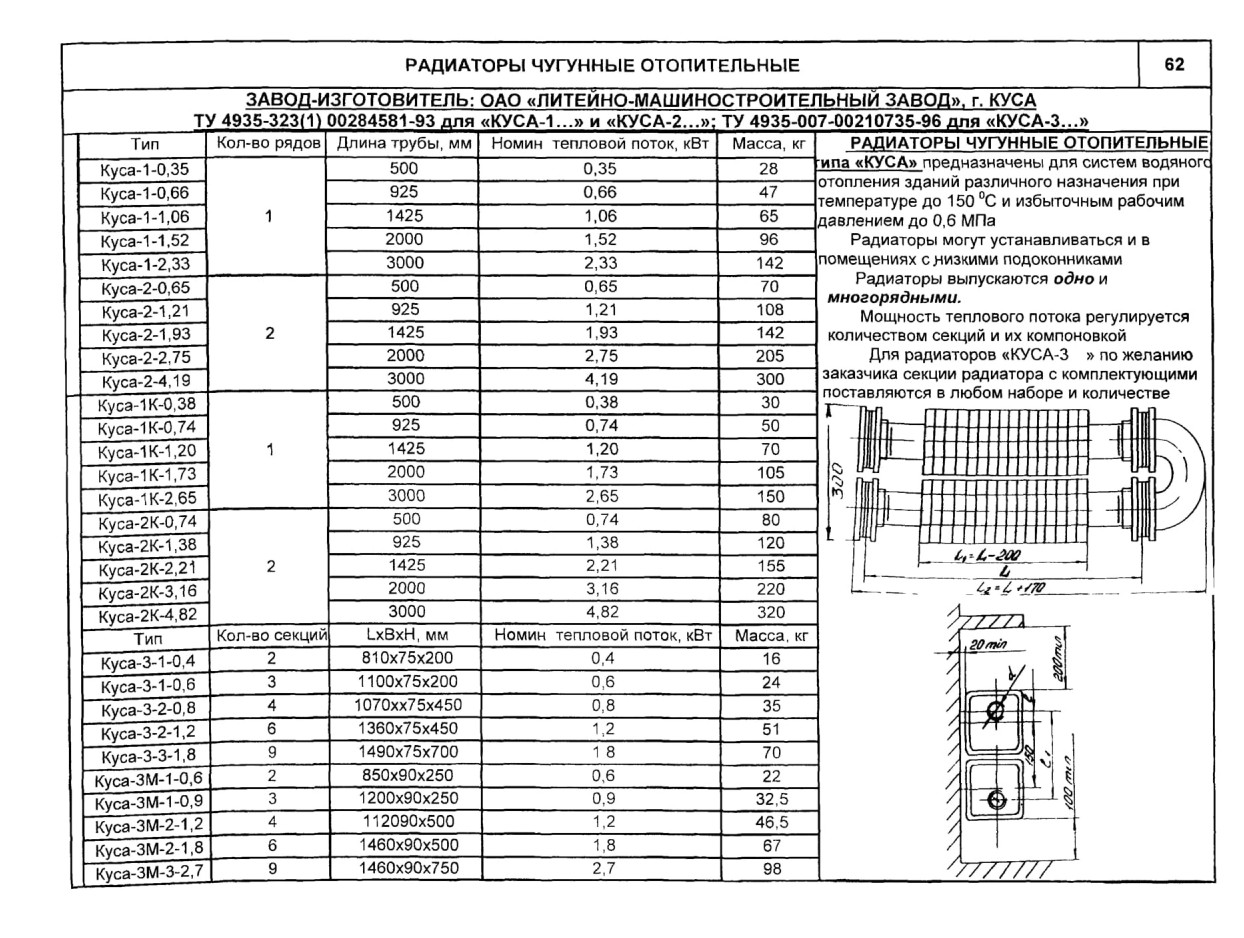

РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «ЛИТЕИНО-МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД», г. КУСА ТУ 4935-323(1) 00284581-93 для «КУСА-1...» и «КУСА-2...»: ТУ 4935-007-00210735-96 для «КУСА-3...»

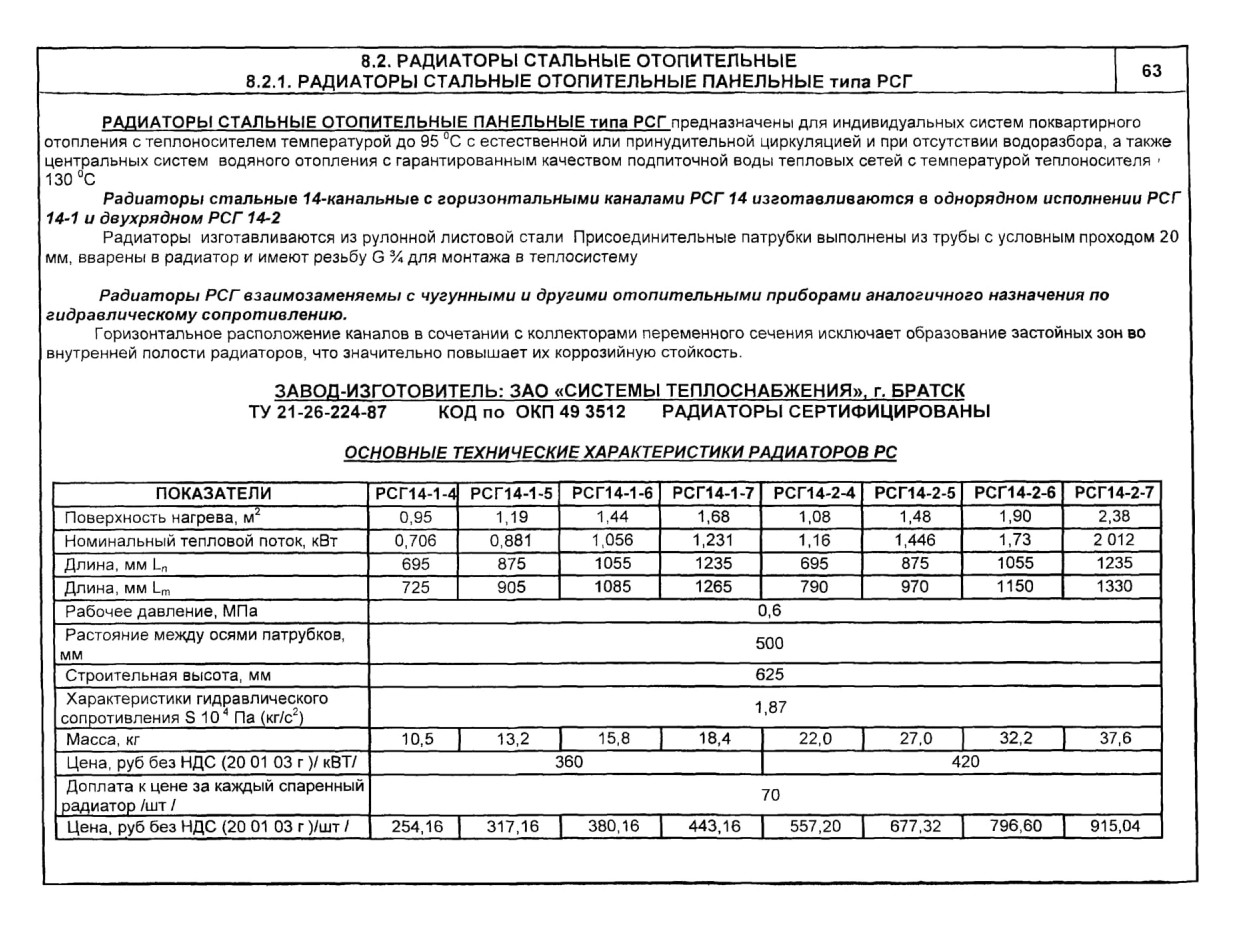

8.2. РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ 8.2.1. РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ ПАНЕЛЬНЫЕ типа РСГ
РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ ПАНЕЛЬНЫЕ типа РСГ предназначены для индивидуальных систем псквартирного отопления с теплоносителем температурой до 95 °С с естественной или принудительной циркуляцией и при отсутствии водоразбора, а также центральных систем водяного отопления с гарантированным качеством подпиточной воды тепловых сетей с температурой теплоносителя » 130 °С

Радиаторы стальные 14-канальные с горизонтальными каналами РСГ 14 изготавливаются в однорядном исполнении РСГ 14-1 и двухрядном РСГ 14-2

Радиаторы изготавливаются из рулонной листовой стали Присоединительные патрубки выполнены из трубы с условным проходом 20 мм, вварены в радиатор и имеют резьбу G 3Л для монтажа в теплосистему

Радиаторы РСГ взаимозаменяемы с чугунными и другими отопительными приборами аналогичного назначения по гидравлическому сопротивлению.

Горизонтальное расположение каналов в сочетании с коллекторами переменного сечения исключает образование застойных зон во внутренней полости радиаторов, что значительно повышает их коррозийную стойкость.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ЗАО «СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ», г. БРАТСК ТУ 21-26-224-87 КОД по ОКП49 3512 РАДИАТОРЫ СЕРТИФИЦИРОВАНЫ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАТОРОВ PC

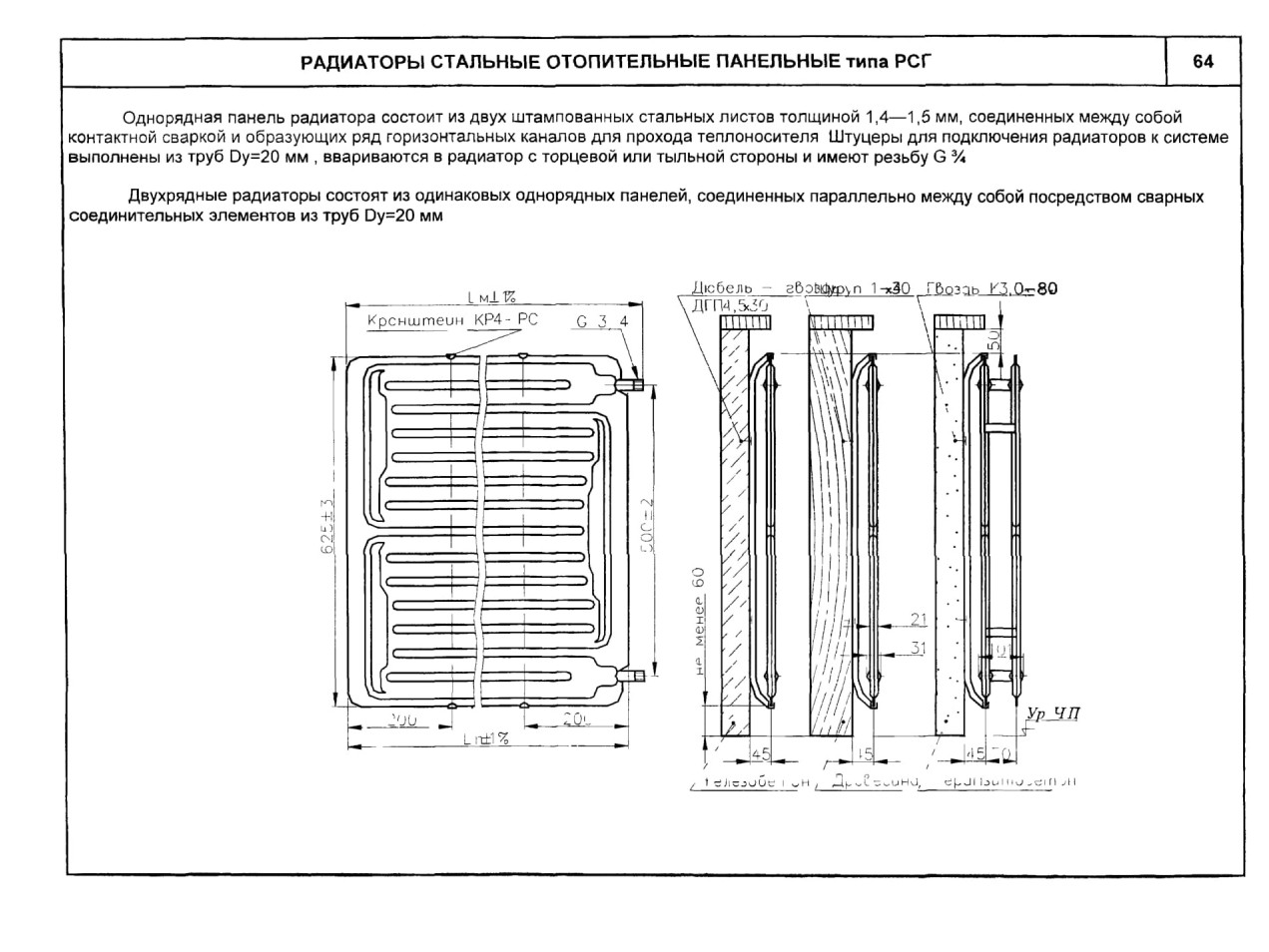

РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ ПАНЕЛЬНЫЕ типа РСГ
Однорядная панель радиатора состоит из двух штампованных стальных листов толщиной 1,4—1,5 мм, соединенных между собой контактной сваркой и образующих ряд горизонтальных каналов для прохода теплоносителя Штуцеры для подключения радиаторов к системе выполнены из труб Dy=20 мм , ввариваются в радиатор с торцевой или тыльной стороны и имеют резьбу G 3Л

Двухрядные радиаторы состоят из одинаковых однорядных панелей, соединенных параллельно между собой посредством сварных соединительных элементов из труб Dy=20 мм

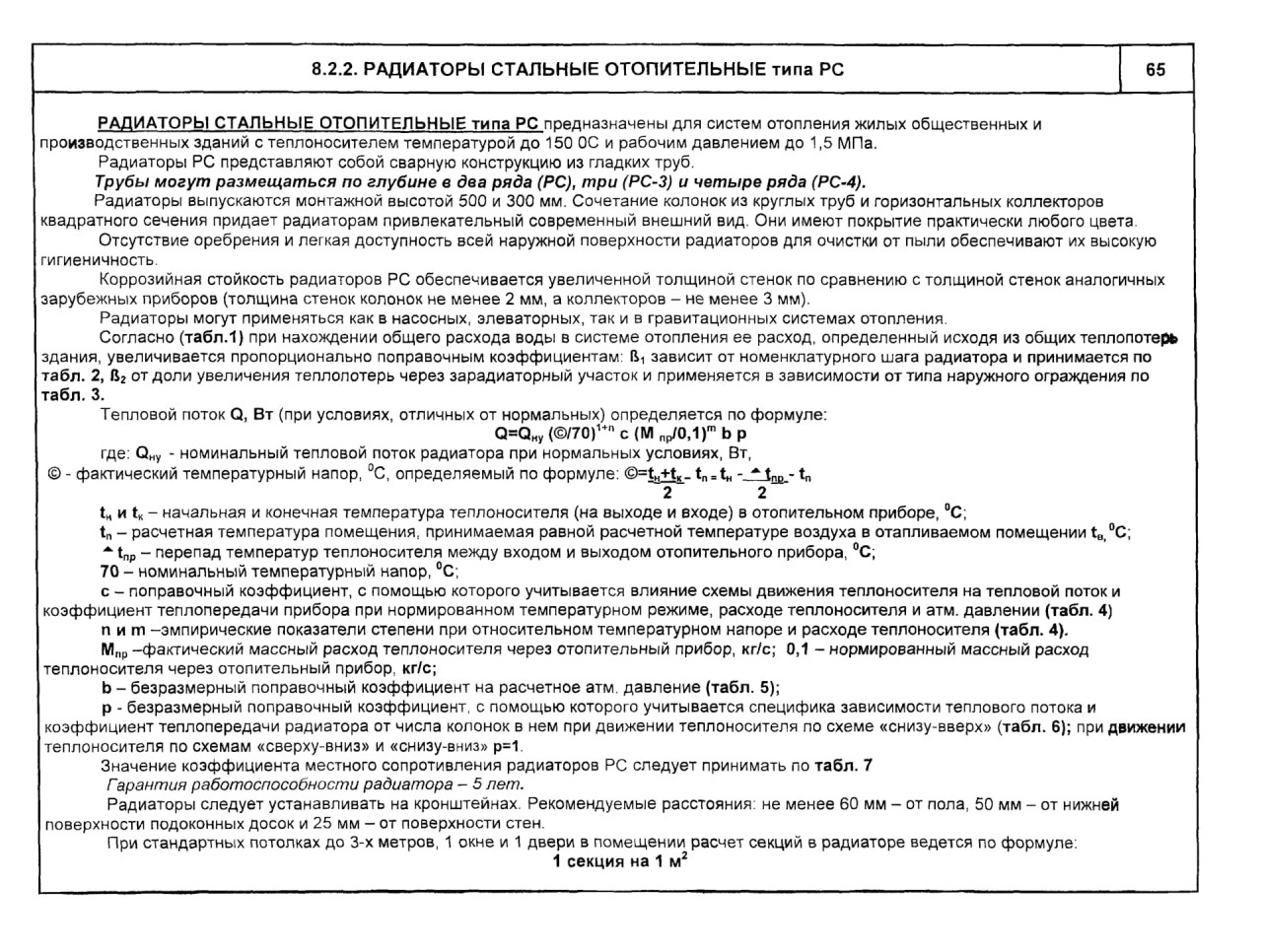

8.2.2. РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа PC
РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа PC предназначены для систем отопления жилых общественных и производственных зданий с теплоносителем температурой до 150 ОС и рабочим давлением до 1,5 МПа.

Радиаторы PC представляют собой сварную конструкцию из гладких труб.

Трубы могут размещаться по глубине в два ряда (PC), три (РС-3) и четыре ряда (РС-4).

Радиаторы выпускаются монтажной высотой 500 и 300 мм. Сочетание колонок из круглых труб и горизонтальных коллекторов квадратного сечения придает радиаторам привлекательный современный внешний вид. Они имеют покрытие практически любого цвета

Отсутствие оребрения и легкая доступность всей наружной поверхности радиаторов для очистки от пыли обеспечивают их высокую гигиеничность.
