КО 06.05.10-03 Калориферы. Приборы отопительные - часть 1

СОДЕРЖАНИЕ

1 КАЛОРИФЕРЫ И ВОЗДУХОНАГРЕВАТЕЛИ 3
1 1 СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРОВ ВЫПУСКАЕМЫХ
РАНЕЕ И В НАСТОЯЩЕЕ ВРЕМЯ 3
1 2 КАЛОРИФЕРЫ типа КВС и КВб 4
1 3 КАЛОРИОЕРЫ типа КСкЗ и КСк4 7
1 4 ВОЗДУХОНАГРЕВАТЕЛИ типа КП 36-Ск и КП 46 Ск 10
1 5 КАЛОРИФЕРЫ типа КСк и ВОЗДУХОНАГРЕВАТЕЛИ типа КП-Ск 12
1 6 КАЛОРИФЕРЫ типа КСк 50АУЗ и ВОЗДУХОНАГРЕВАТЕЛИ
типа КП Ск 50АУЗ 13
1 7 ВОЗДУХОНАГРЕВАТЕЛИ типа ВНВ 113 (СПЕЦИАЛЬНЫЕ) 15
1 8 ВОЗДУХОНАГРЕВАТЕЛИ типа ВНВ 113 и ВНП 113 16
1 9 ВОЗДУХОНАГРЕВАТЕЛИ типа ВНВ 123 и ВНП 123 18
1 10 ВОЗДУХОНАГРЕВАТЕЛЬ типа ВН ВЗ-11 01 ХЛЗ 20
1 11 КАЛОРИФЕРЫ типа КМ5 Ск и КМб-Ск 21
1 12 КАЛОРИФЕРЫ типа КПВЗ СК и КПВ5-СК 22
1 13 СЕКЦИИ ОРЕБРЕНИЯ типа СО 22
1 14 МЕДНО АЛЮМИНИЕВЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ (КАЛОРИ-
ФЕРЫ ВОЗДУХОНАГРЕВАТЕЛИ ВОЗДУХООХЛАДИТЕЛИ) 23
типа ВНВ 242 ВНП 243 ВОВ 243
2 ВОЗДУХОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ 25
2 1 ЭЛЕКТРОКАЛОРИФЕРЫ типа СФО 25
22 ЭЛЕКТРОКАЛОРИФЕРЫ типа ЭКО 27
23 ЭЛЕКТРОКАЛОРИФЕРНЫЕ УСТАНОВКИ типа ЭКОЦ 28
24 ВОЗДУХОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ типа ВЭ 30
25 УСТАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ типа УВЭ 31
26 УСТАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЬНЫЕ типа ВУ 32
27 УСТАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЬНЫЕ ДЛЯ СУШИЛОК 32
28 ЭЛЕКТРИЧЕСКИЕ ОТОПИТЕЛЬНЫЕ АГРЕГАТЫ типа КЭВ 33
3 АГРЕГАТЫ ВОЗДУШНО ОТОПИТЕЛЬНЫЕ И ОТОПИТЕЛЬНЫЕ 35
31 АГРЕГАТЫ ВОЗДУШНОГО ОТОПЛЕНИЯ типа АВО 35
32 АГРЕГАТ ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫЙ типа АОВ-ВВО 6 3-01 36
33 АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АО 2 37
34 АГРЕГАТЫ ВОЗДУШНО-ОТОПИТЕЛЬНЫЕ типа АВ и АП 43
ЗЪ АГРЫ А1Ы ВОЗДУШНО ОТОПИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ типа АОЭВ 44
36 АГРЕГАТ ВОЗДУШНО ОТОПИТЕЛЬНЫЙ ЭЛЕКТРИЧЕСКИИ типа АОЭО 10 45
37 ВОЗДУХОНАГРЕВАТЕЛЬ типа АО ЭВО 2 5 45
38 АГРЕГАТЫ ЭЛЕКТРООТОПИТЕЛЬНЫЕ типа АО ЭВО 46
39 АГРЕГАТЫ ОТОПИТЕЛЬНЫЕ типа «УНИТЕРМ» 47
3 АГРЕГАТ ОТОПИТЕПЬНЫИ типа ^ТД 300Р 48
С замечаниями и предложениями, а также по вопросам получения каталога, просьба
обращаться в наш адрес (119121, г Москва, Г*121, ФГУП «31 ГПИСС Минобороны Рос-
сии») или по телефону (095) 241-39-40
С выпуском Оанного каталога одноименным каталог К0-06 05 09-99 считать ут-
ратившим силу

4 ВЕНТИЛЯЦИОННО ПРИТОЧНЫЕ УСТАНОВКИ 49
4 1 ВЕНТИЛЯЦИОННО ПРИТОЧНАЯ МИНИ-УСТАНОВКА типа АПК-1 6 4ЭМ 49
42 АГРЕГАТ ВЕНТИЛЯЦИОННО ПРИТОЧНЫИ типа ВПА 40 Сх УЗ 50

5 ВОЗДУШНО-ТЕПЛОВЫЕ УСТАНОВКИ типа ВТУ 51

6 УСТАНОВКИ ЭЛЕКТРОДНЫЕ типа БОТ и УТГ 53

7 ИНДУКЦИОННЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ 54
7 1 ИНДУКЦИОННЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ типа «ЭДИСОН» 54
72 УЗЛЫ НАГРЕВА типа «ТИТАН» 55

8 РАДИАТОРЫ 56
8 1 РАДИАТОРЫ ЧУГУННЫЕ ОТОПИТЕЛЬНЫЕ 56
82 РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ 63
8 2 1 РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ ПАНЕЛЬНЫЕ
типа РСГ 63
65 68
8 2 2 РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа PC 8 2 3 РАДИАТОРЫ СТАЛЬНЫЕ ОТОПИТЕЛЬНЫЕ типа РСВ
8 2 4 ПОЛОТЕНЦЕСУШИТЕЛИ СТАЛЬНЫЕ РАДИАТОРНОГО ТИПА 73
83 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ 74
8 3 1 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа PH 74
8 3 2 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ типа «УРАЛ-М» 75
8 3 3 РАДИАТОРЫ АЛЮМИНИЕВЫЕ ОТОПИТЕЛЬНЫЕ
типа «ТЕМПЕРАМЕНТ» 76
84 РАДИАТОРЫ БИМЕТАЛЛИЧЕСКИЕ типа «САНТЕХПРОМ БМ»РБС-500 77

9 10 ЭЛЕКТРООБОГРЕВАТЕЛИ типа «13П 67» «СКБ-5514М2В» и «ЭОК-1/1 0 М» КОНВЕКТОРЫ 79 81
10 1 КОНВЕКТОРЫ НАСТЕННЫЕ ОТОПИТЕЛЬНЫЕ С КОЖУХОМ типа
«УНИВЕРСАЛ ТБ» «УНИВЕРСАЛ-ТБ-С» «САНТЕХПРОМ»
«САНТЕХПРОМ С» «САНТЕХПРОМ АВТО» «САНТЕХПРОМ АВТО С» 81
10 2 КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ БИМЕТАЛЛИЧЕСКИЕ 90
10 2 1 КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ
БИМЕТАЛЛИЧЕСКИЕ типа «УНИВЕРСАЛ 6м» 90
10 2 2 КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ НАСТЕННЫЕ
БИМЕТАЛЛИЧЕСКИЕ С КОНТУРОМ типа «ЛАК» 91
10 2 3 КОНВЕКТОР ОТОПИТЕЛЬНЫЙ НАСТЕННЫЙ
БИМЕТАЛЛИЧЕСКИИ типа «ЛАК А» 92
10 3 КОНВЕКТОРЫ ОтОПИтР'1ЬНЫЕ СТАЛЬНЫЕ НАСТЕННЫЕ С КОЖУХОМ типа «КОМФОРТ М» 93
10 4 KOI 1ВЕКТОРЫ О ГОПИТЕЛЬНЫЕ типа «УЮТ» 94
10 5 КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ типа «ПОТОК» 95
10 6 КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СТАЛЬНЫЕ БЕЗ КОЖУХА типа «АККОРД М» 96
10 7 КОНВЕКТОРЫ типа «ИЗОТЕРМ 2000» «ИЗОТЕРМ» и «ТЕРМОСТАЛЬ» 97
11 АДРЕСА И ТЕЛЕФОНЫ ЗАВОДОВ ИЗГОТОВИТЕЛЕЙ 103

Цена заводов указана по заказу ООО «Координационным центр по ценообразованию и сметному нормированию в строительстве»

1. КАЛОРИФЕРЫ И ВОЗДУХОНАГРЕВАТЕЛИ

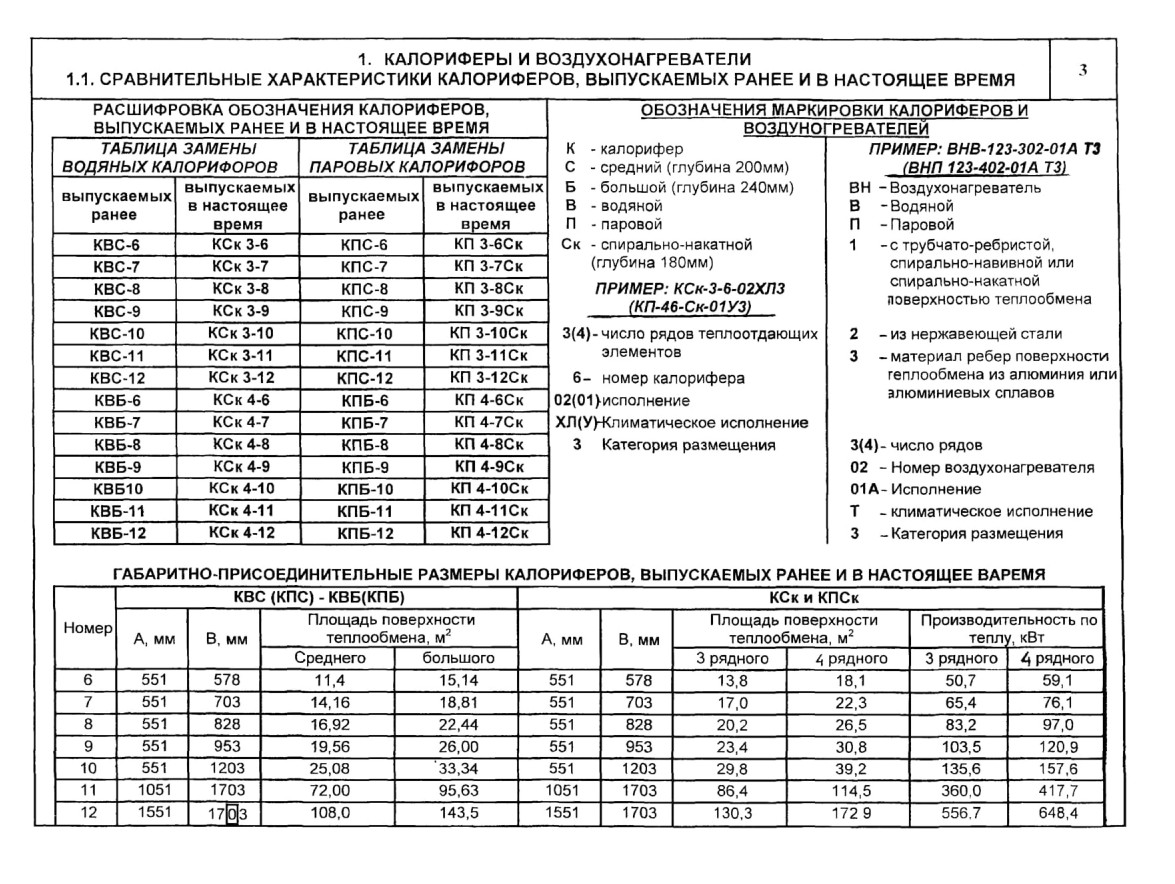

1.1. СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРОВ, ВЫПУСКАЕМЫХ РАНЕЕ И В НАСТОЯЩЕЕ ВРЕМЯ

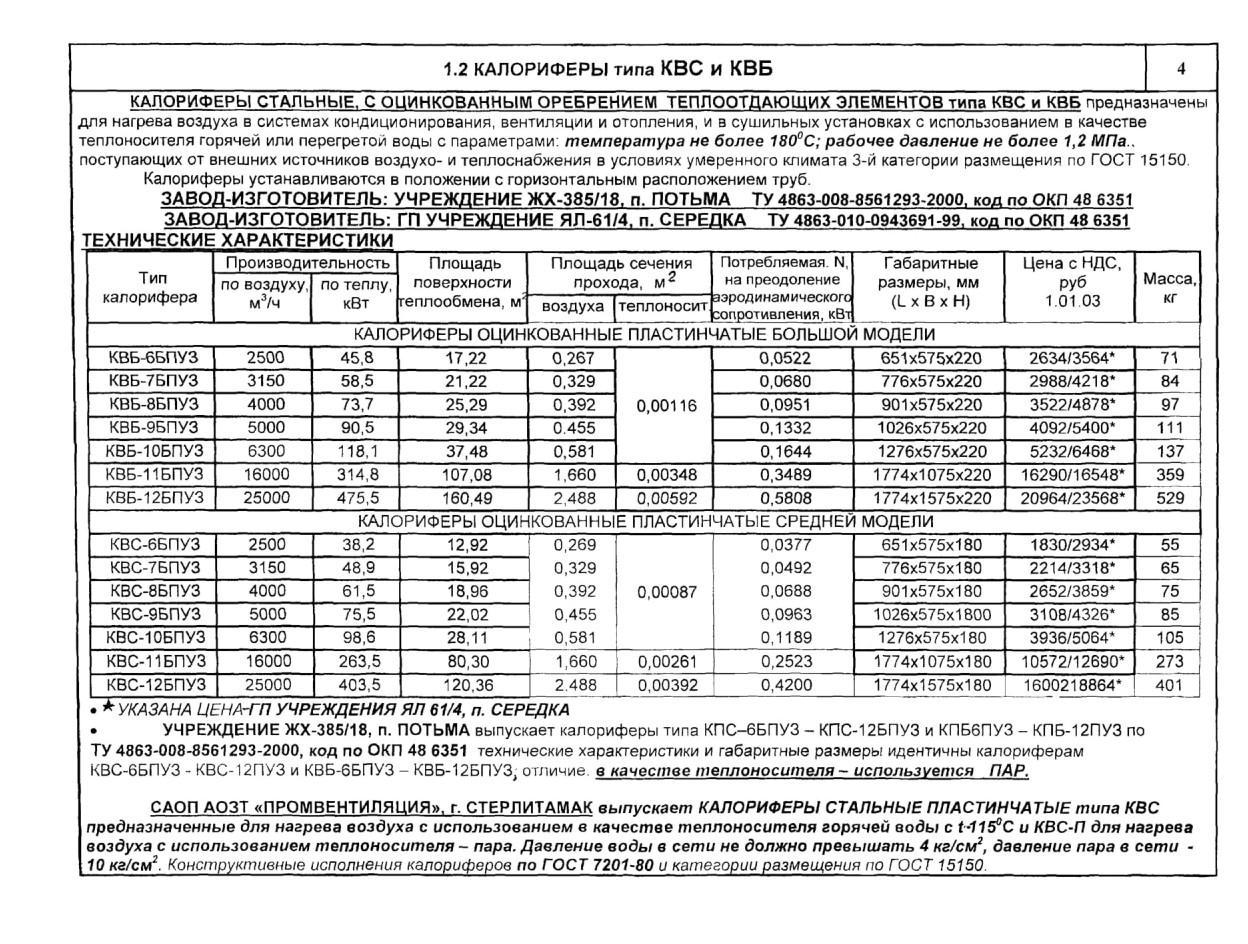

1.2 КАЛОРИФЕРЫ типа КВС и КВБ
КАЛОРИФЕРЫ СТАЛЬНЫЕ, С ОЦИНКОВАННЫМ ОРЕБРЕНИЕМ ТЕПЛООТДАЮЩИХ ЭЛЕМЕНТОВ типа КВС и КВБ предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления, и в сушильных установках с использованием в качестве теплоносителя горячей или перегретой воды с параметрами: температура не более 180°С; рабочее давление не более 1,2 МПа.. поступающих от внешних источников воздухо- и теплоснабжения в условиях умеренного климата 3-й категории размещения по ГОСТ 15150. Калориферы устанавливаются в положении с горизонтальным расположением труб.

ЗАВОД-ИЗГОТОВИТЕЛЬ: УЧРЕЖДЕНИЕ ЖХ-385/18, п. ПОТЬМА ТУ 4863-008-8561293-2000, код по РКП 48 6351 ЗАВОД-ИЗГОТОВИТЕЛЬ: ГП УЧРЕЖДЕНИЕ ЯЛ-61/4, п. СЕРЕДКА ТУ 4863-010-0943691-99, код по РКП 48 6351

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

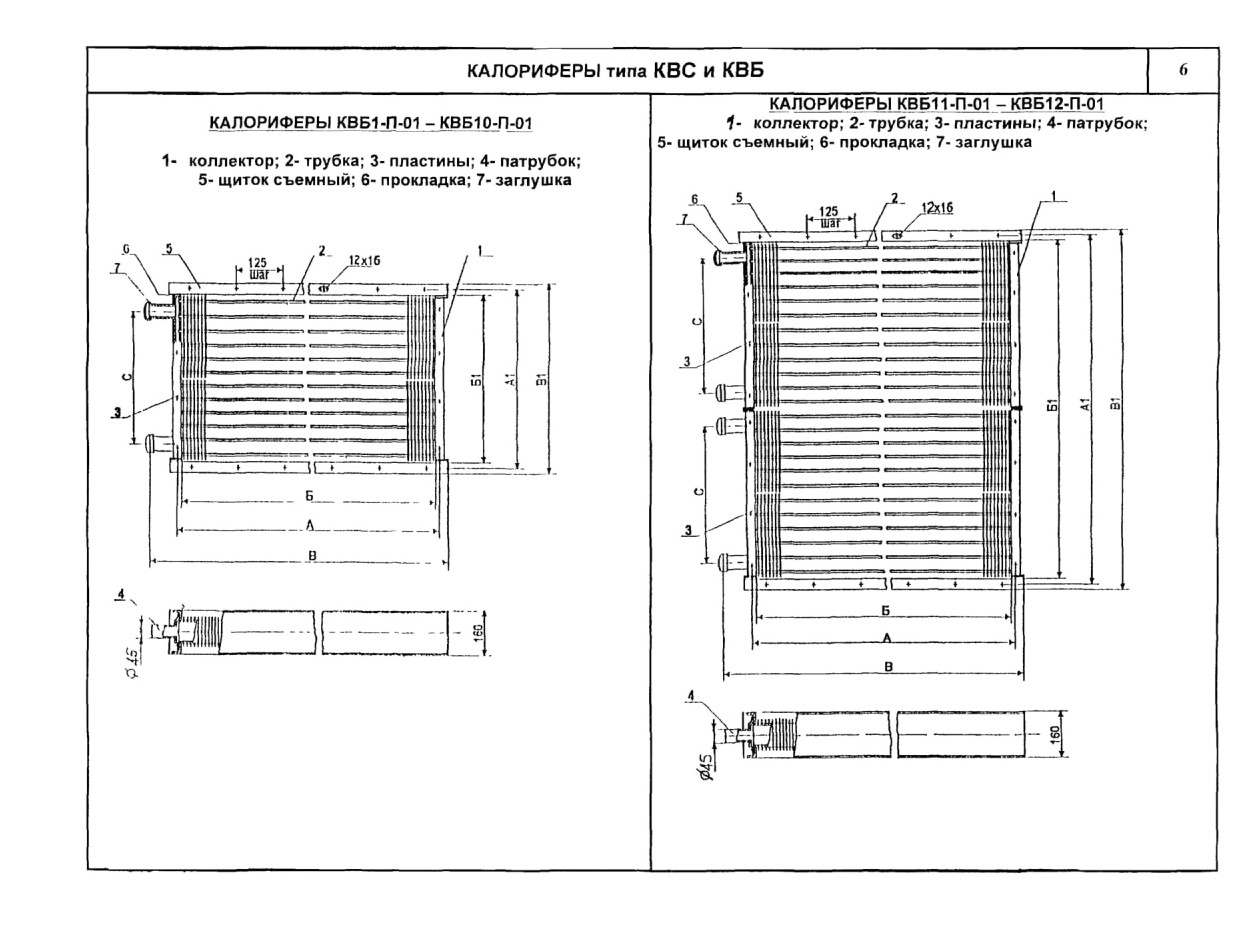

КАЛОРИФЕРЫ типа КВС и КВБ

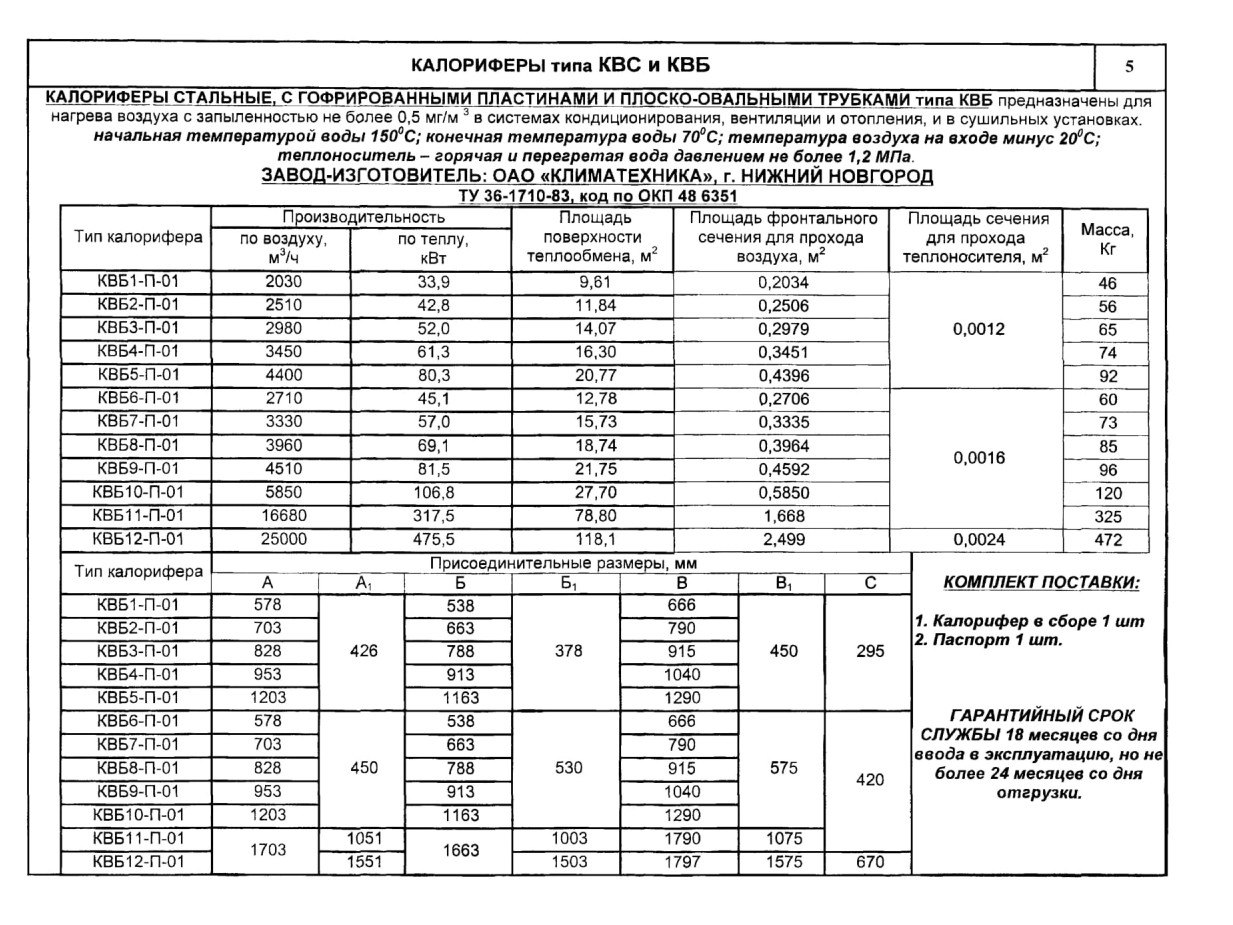

КАЛОРИФЕРЫ СТАЛЬНЫЕ. С ГОФРИРОВАННЫМИ ПЛАСТИНАМИ И ПЛОСКО-ОВАЛЬНЫМИ ТРУБКАМИ типа КВБ предназначены для нагрева воздуха с запыленностью не более 0,5 мг/м 3 в системах кондиционирования, вентиляции и отопления, и в сушильных установках. начальная температурой воды 150°С; конечная температура воды 70°С; температура воздуха на входе минус 20°С; теплоноситель - горячая и перегретая вода давлением не более 1,2 МПа ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА», г. НИЖНИЙ НОВГОРОД _ТУ 36-1710-83. код по РКП 48 6351

КАЛОРИФЕРЫ типа КВС И КВБ

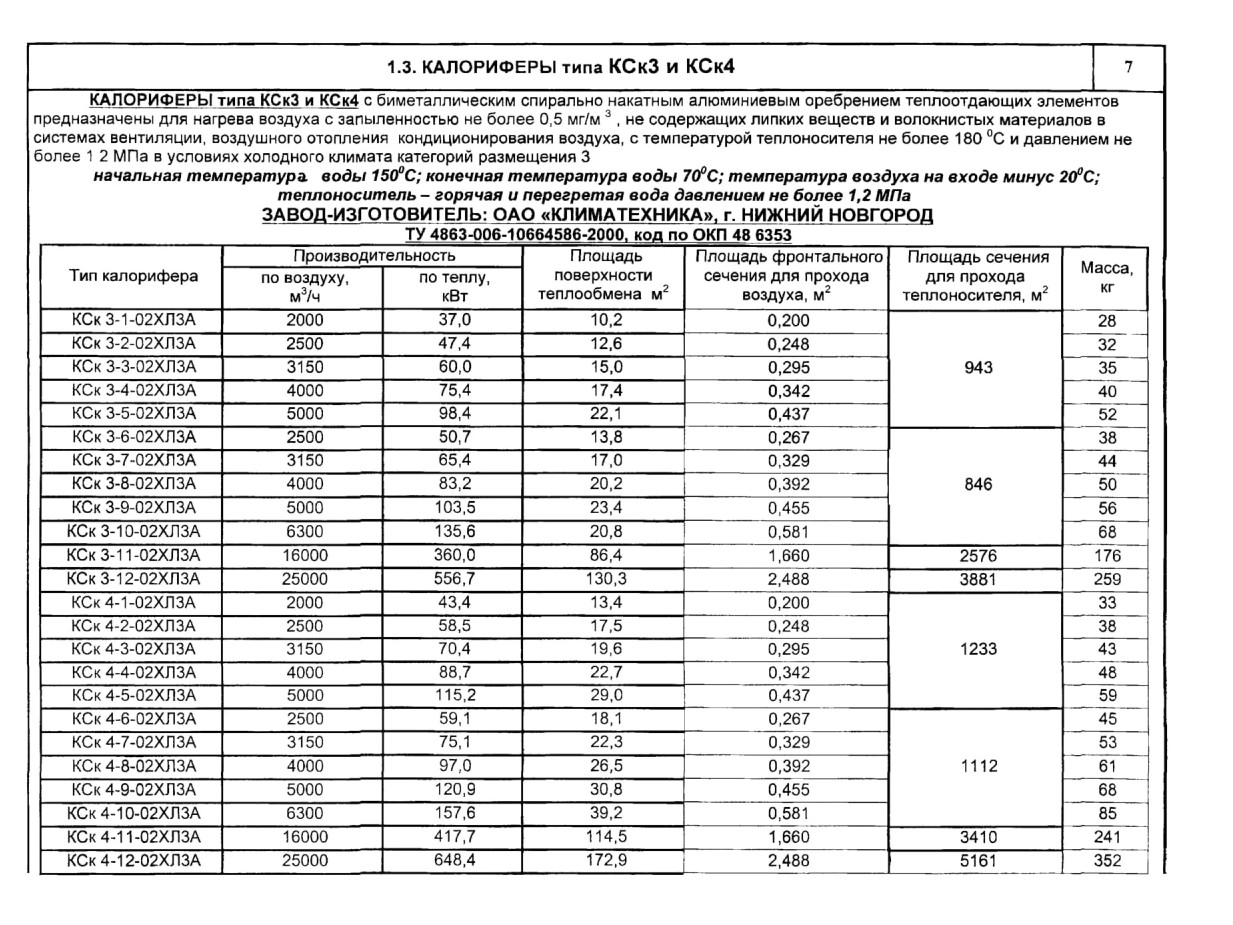

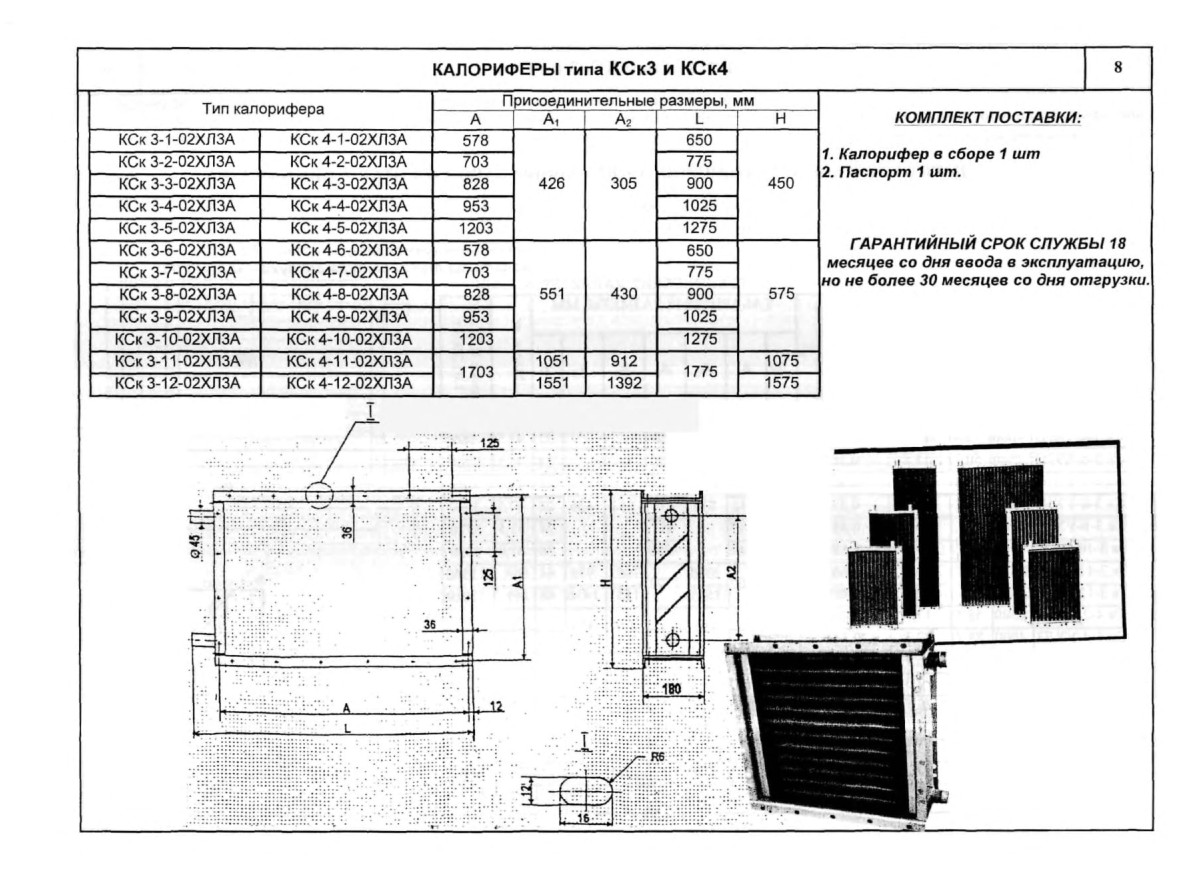

1.3. КАЛОРИФЕРЫ типа КСкЗ и КСк4
КАЛОРИФЕРЫ типа КСкЗ и КСк4 с биметаллическим спирально накатным алюминиевым оребрением теплоотдающих элементов предназначены для нагрева воздуха с запыленностью не более 0,5 мг/м 3, не содержащих липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления кондиционирования воздуха, с температурой теплоносителя не более 180 °С и давлением не более 1 2 МПа в условиях холодного климата категорий размещения 3

начальная температура, воды 150°С; конечная температура воды 7&С; температура воздуха на входе минус 2СРС; теплоноситель - горячая и перегретая вода давлением не более 1,2 МПа ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА», г. НИЖНИЙ НОВГОРОД ____ТУ 4863-006-10664586-2000. код по РКП 48 6353

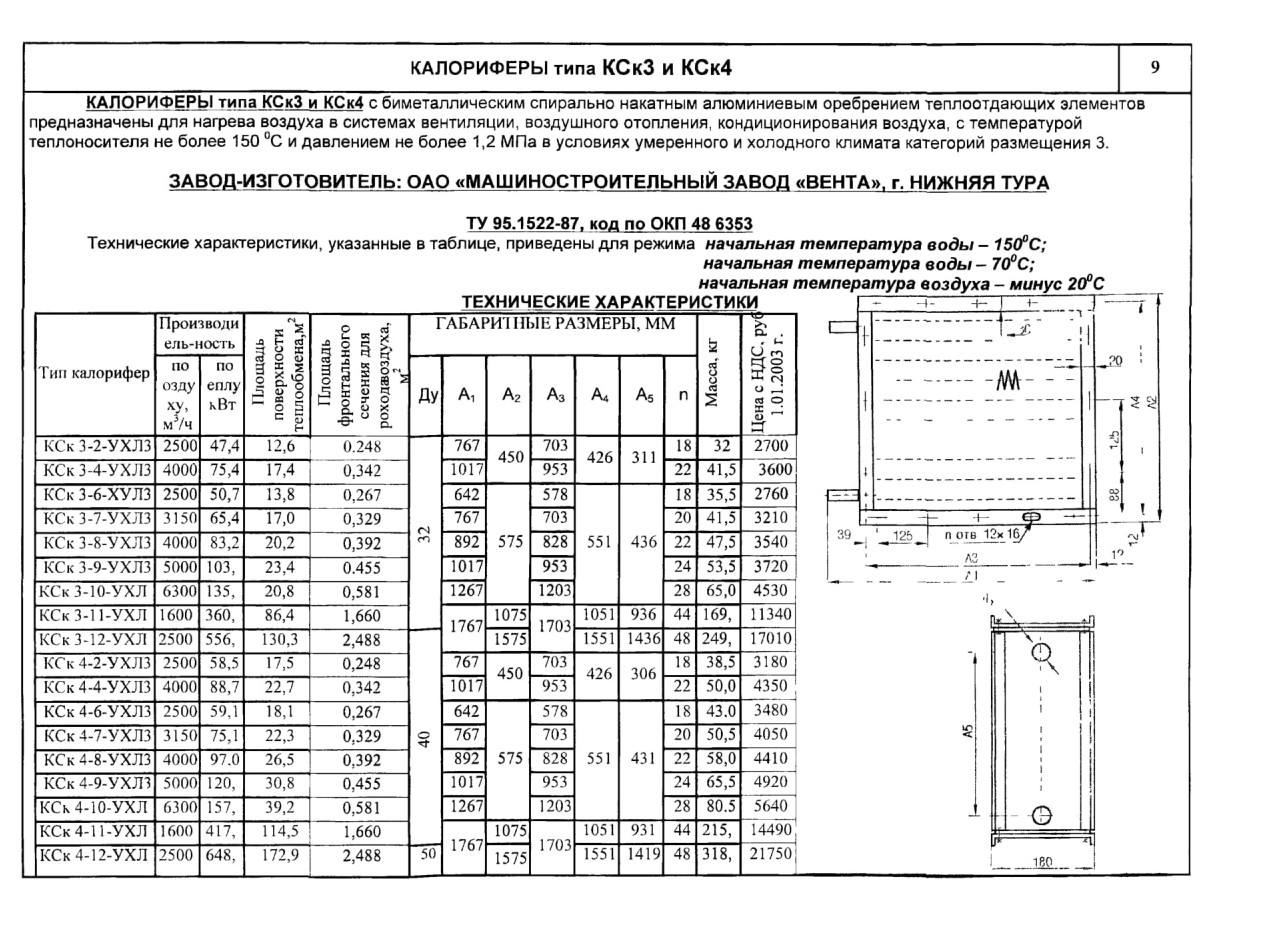

КАЛОРИФЕРЫ типа КСкЗ И КСк4

КАЛОРИФЕРЫ типа КСкЗ и КСк4
КАЛОРИФЕРЫ типа КСкЗ и КСк4 с биметаллическим спирально накатным алюминиевым оребрением теплоотдающих элементов предназначены для нагрева воздуха в системах вентиляции, воздушного отопления, кондиционирования воздуха, с температурой теплоносителя не более 150 °С и давлением не более 1,2 МПа в условиях умеренного и холодного климата категорий размещения 3.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД «ВЕНТА», г. НИЖНЯЯ ТУРА

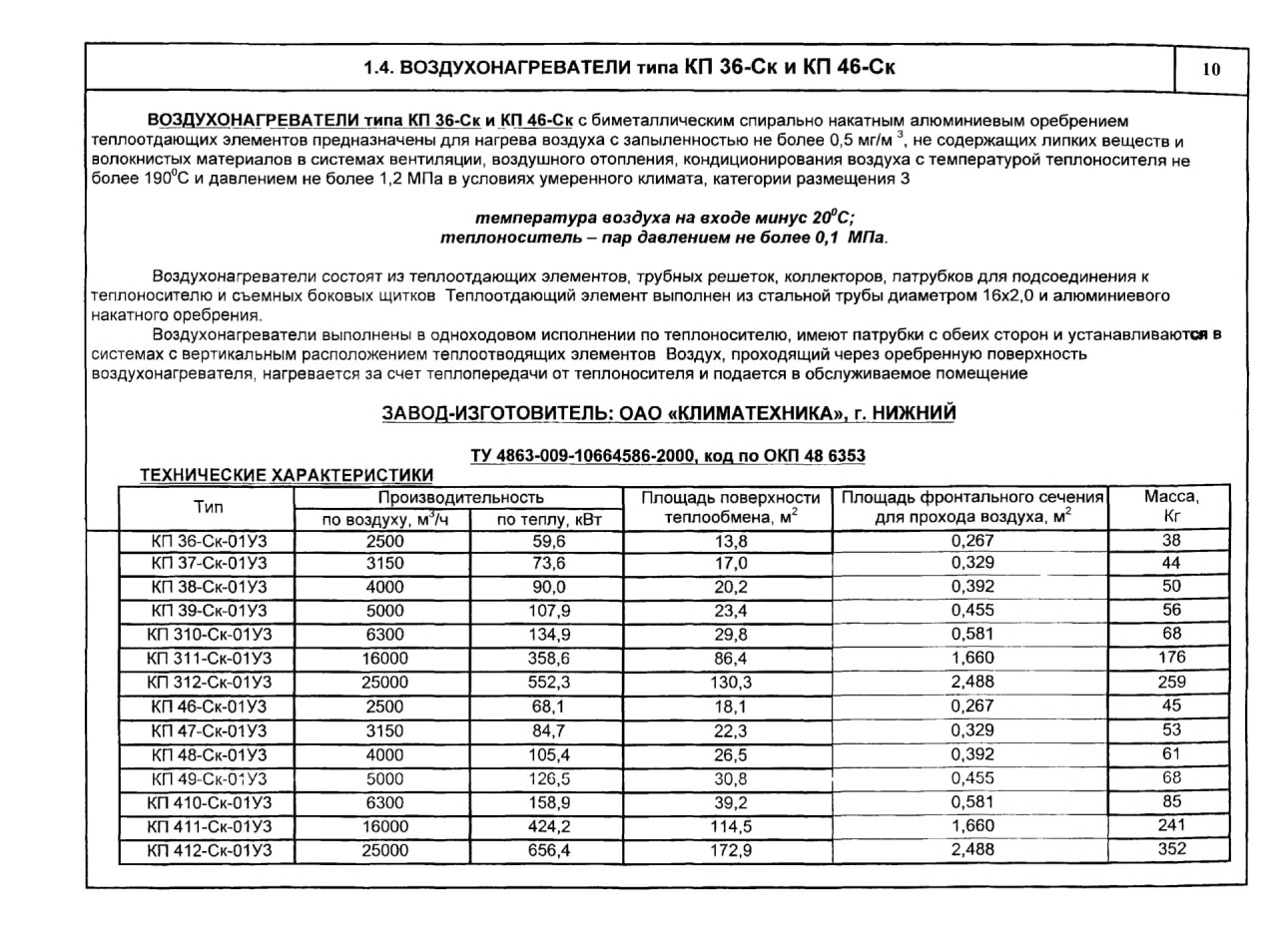

1.4. ВОЗДУХОНАГРЕВАТЕЛИ типа КП 36-Ск И КП 46-Ск
ВОЗДУХОНАГРЕВАТЕЛИ типа КП 36-Ск и КП 46-Ск с биметаллическим спирально накатным алюминиевым оребрением теплоотдающих элементов предназначены для нагрева воздуха с запыленностью не более 0,5 мг/м 3, не содержащих липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления, кондиционирования воздуха с температурой теплоносителя не более 190°С и давлением не более 1,2 МПа в условиях умеренного климата, категории размещения 3

температура воздуха на входе минус 2(fC; теплоноситель - пар давлением не более 0,1 МПа.

Воздухонагреватели состоят из теплоотдающих элементов, трубных решеток, коллекторов, патрубков для подсоединения к теплоносителю и съемных боковых щитков Теплоотдающий элемент выполнен из стальной трубы диаметром 16x2,0 и алюминиевого накатного оребрения.

Воздухонагреватели выполнены в одноходовом исполнении по теплоносителю, имеют патрубки с обеих сторон и устанавливаются в системах с вертикальным расположением теплоотводящих элементов Воздух, проходящий через оребренную поверхность воздухонагревателя, нагревается за счет теплопередачи от теплоносителя и подается в обслуживаемое помещение

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КЛИМАТЕХНИКА», г. НИЖНИЙ ТУ 4863-009-10664586-2000, код по РКП 48 6353

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

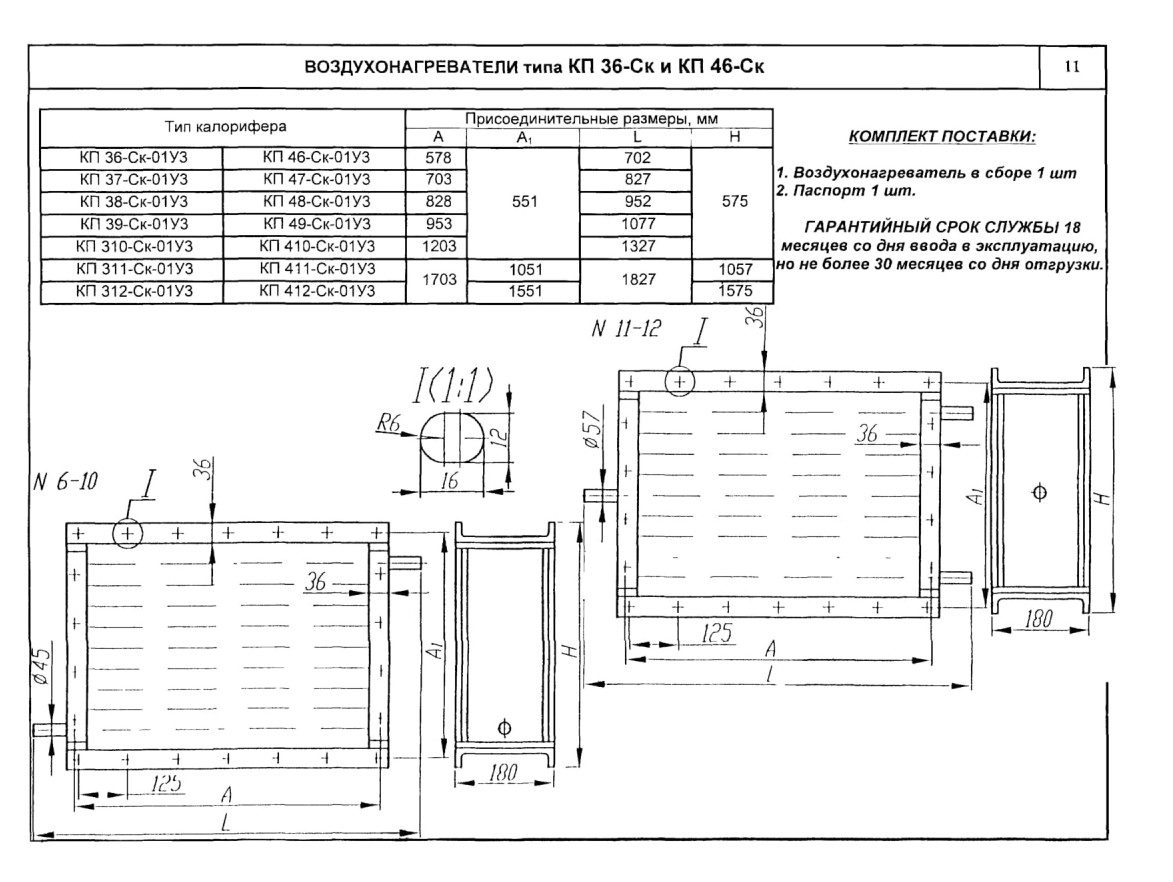

ВОЗДУХОНАГРЕВАТЕЛИ типа КП 36-Ск И КП 46-Ск

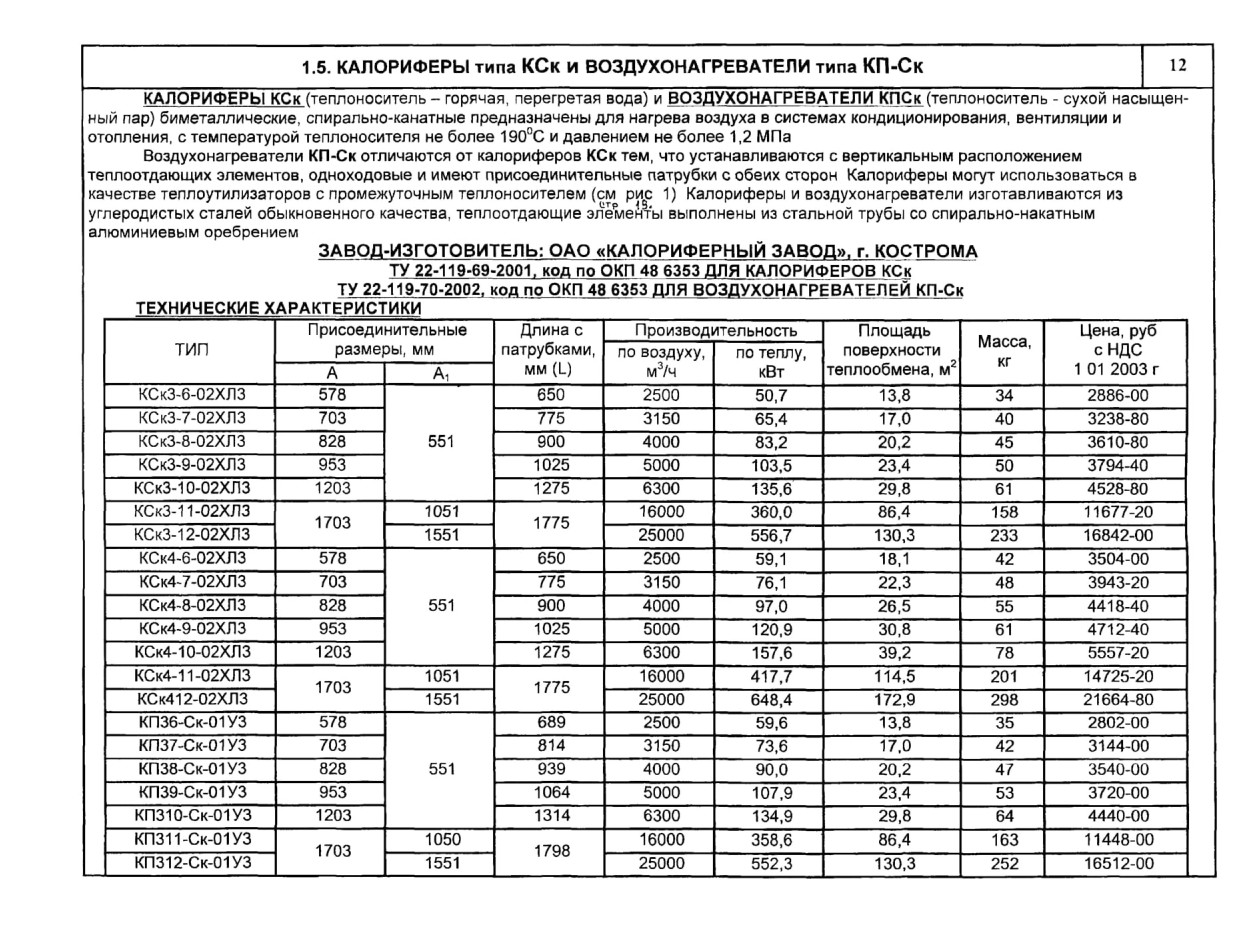

1.5. КАЛОРИФЕРЫ типа КСк И ВОЗДУХОНАГРЕВАТЕЛИ типа КП-Ск
КАЛОРИФЕРЫ КСк (теплоноситель - горячая, перегретая вода) и ВОЗДУХОНАГРЕВАТЕЛИ КПСк (теплоноситель - сухой насыщенный пар) биметаллические, спирально-канатные предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления, с температурой теплоносителя не более 190°С и давлением не более 1,2 МПа

Воздухонагреватели КП-Ск отличаются от калориферов КСк тем, что устанавливаются с вертикальным расположением теплоотдающих элементов, одноходовые и имеют присоединительные патрубки с обеих сторон Калориферы могут использоваться в качестве теплоутилизаторов с промежуточным теплоносителем (см рис 1) Калориферы и воздухонагреватели изготавливаются из углеродистых сталей обыкновенного качества, теплоотдающие элементы выполнены из стальной трубы со спирально-накатным алюминиевым оребрением

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА ТУ 22-119-69-2001. код по РКП 48 6353 ДЛЯ КАЛОРИФЕРОВ КСк ТУ 22-119-70-2002, код по РКП 48 6353 ДЛЯ ВРЗДУХРНАГРЁВАТЕЛЕЙ КП-Ск ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

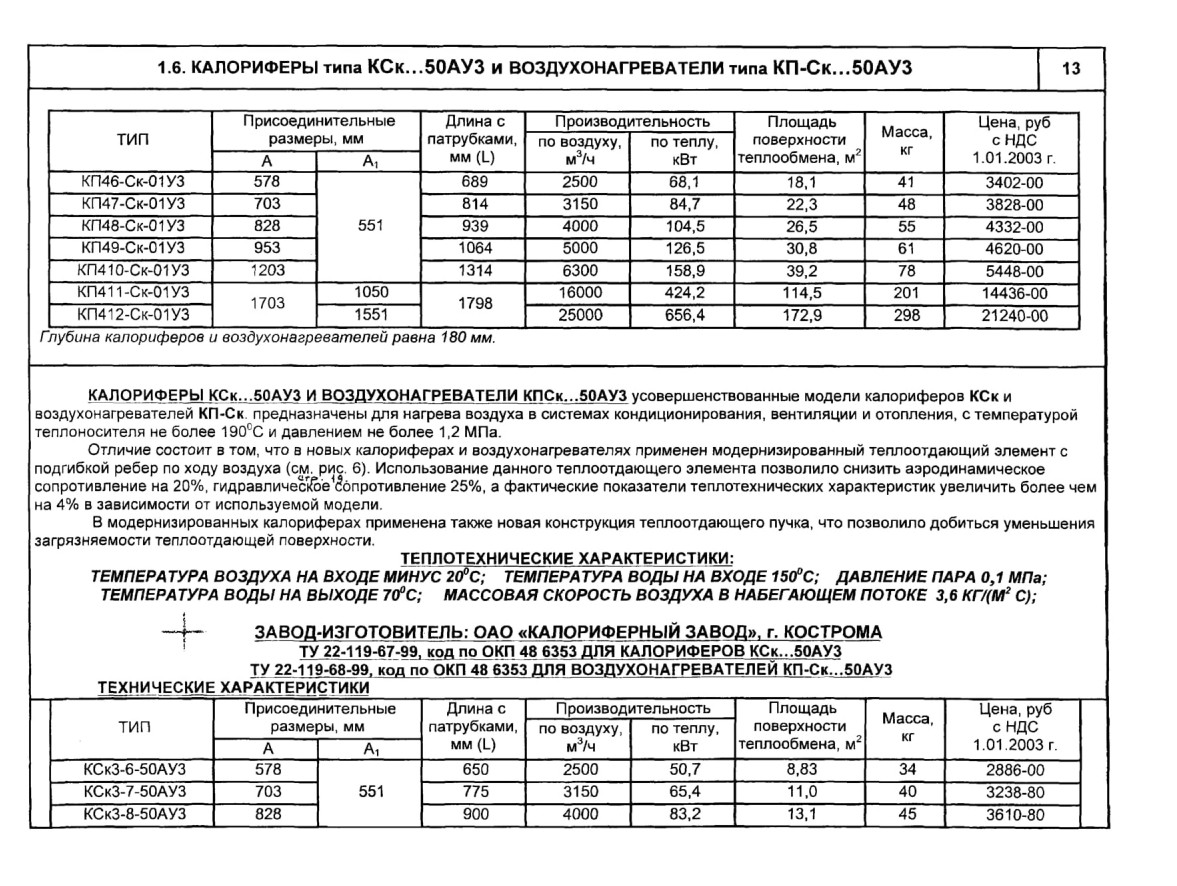

1.6. КАЛОРИФЕРЫ типа КСК...50АУЗ И ВОЗДУХОНАГРЕВАТЕЛИ типа КП-Ск...50АУЗ

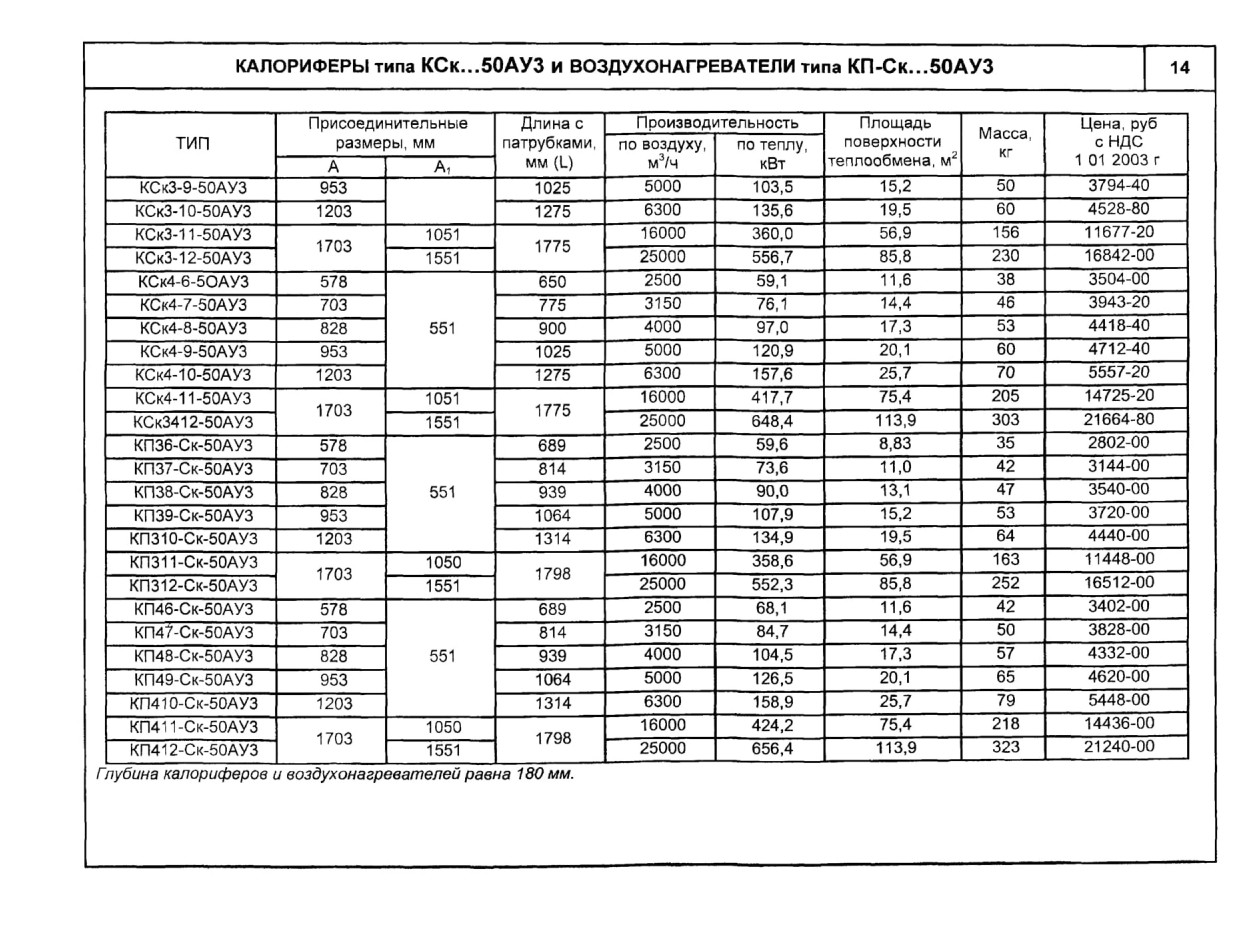

КАЛОРИФЕРЫ типа КСК...50АУЗ И ВОЗДУХОНАГРЕВАТЕЛИ типа КП-Ск...50АУЗ

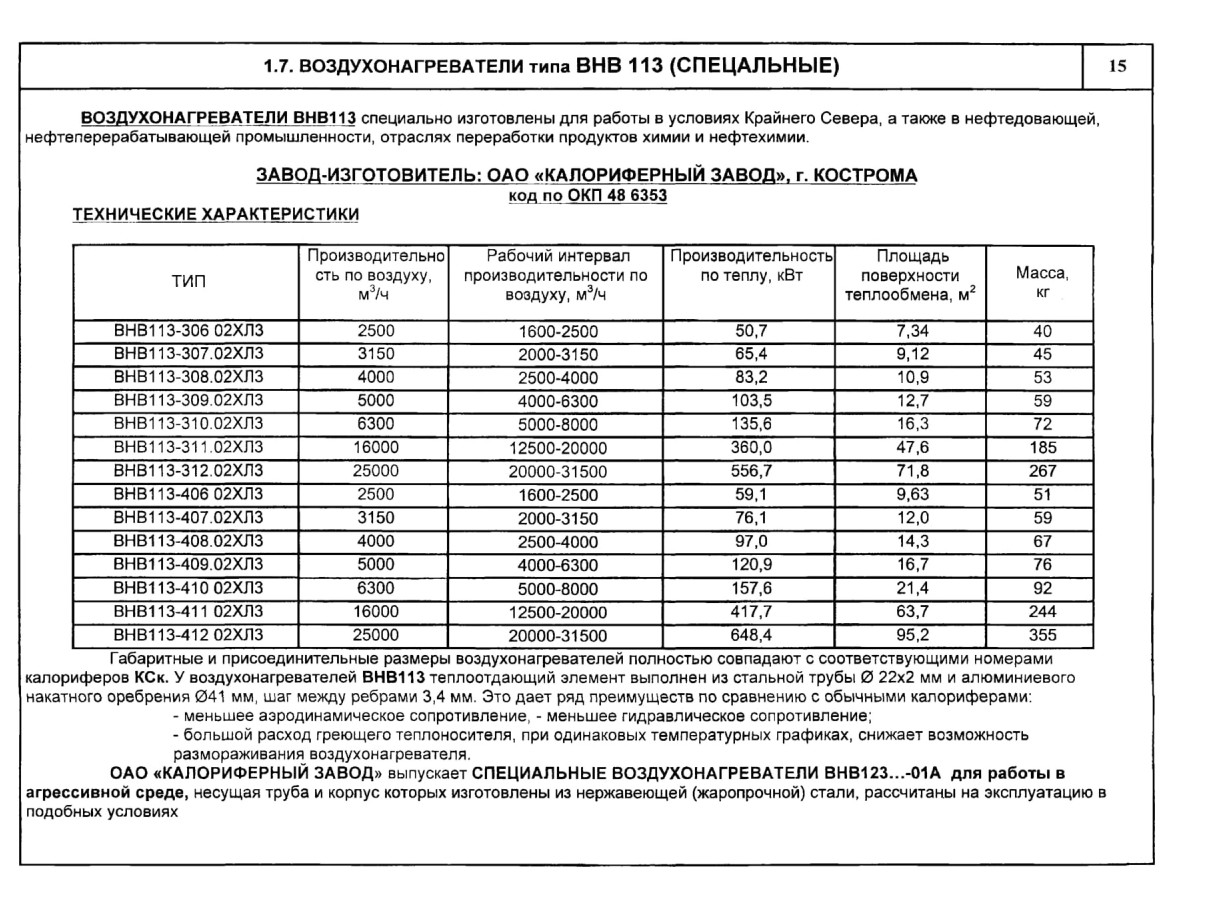

1.7. ВОЗДУХОНАГРЕВАТЕЛИ типа ВНВ 113 (СПЕЦИАЛЬНЫЕ)
ВОЗДУХОНАГРЕВАТЕЛИ ВНВ113 специально изготовлены для работы в условиях Крайнего Севера, а также в нефтедовающей, нефтеперерабатывающей промышленности, отраслях переработки продуктов химии и нефтехимии.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА

код по РКП 48 6353

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

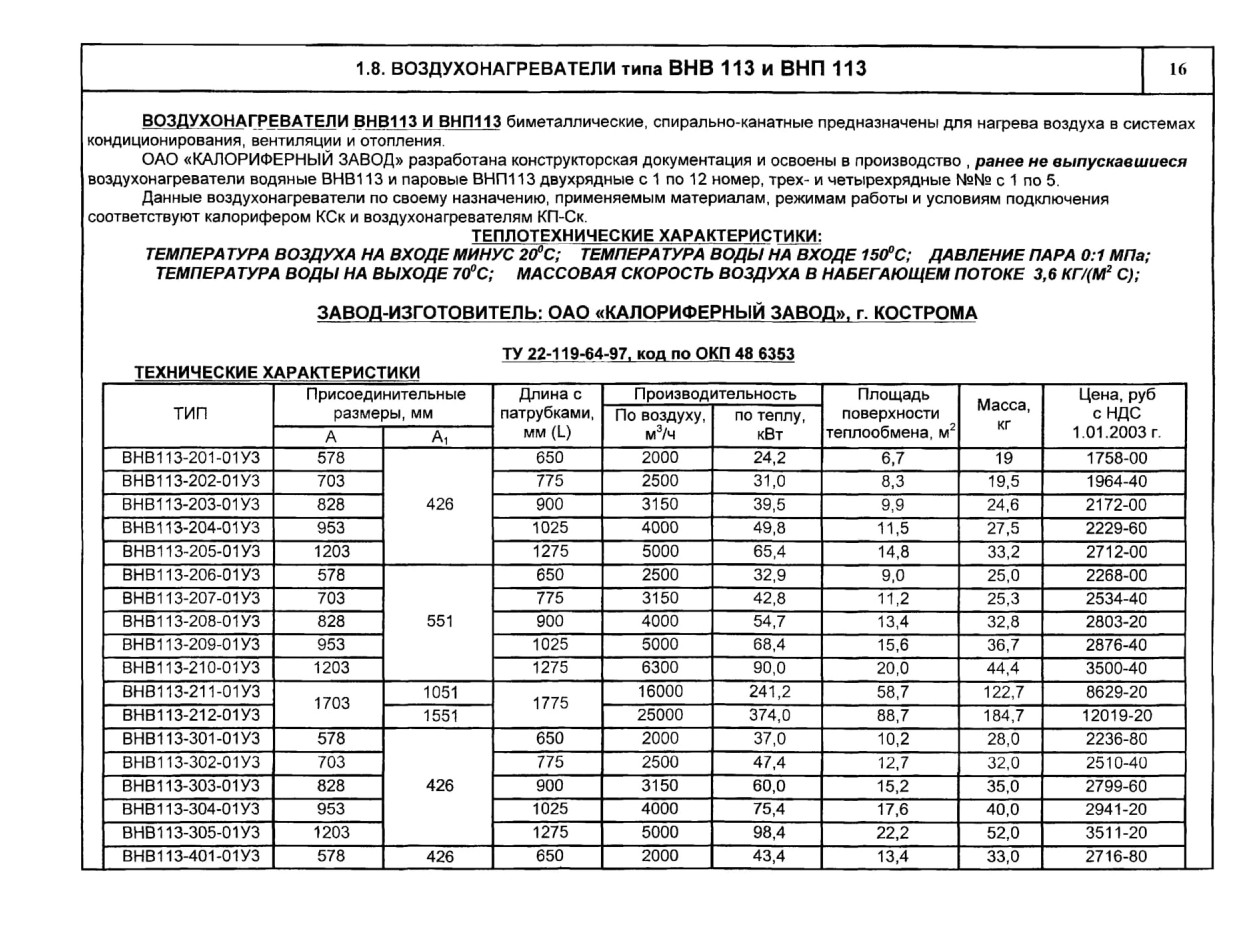

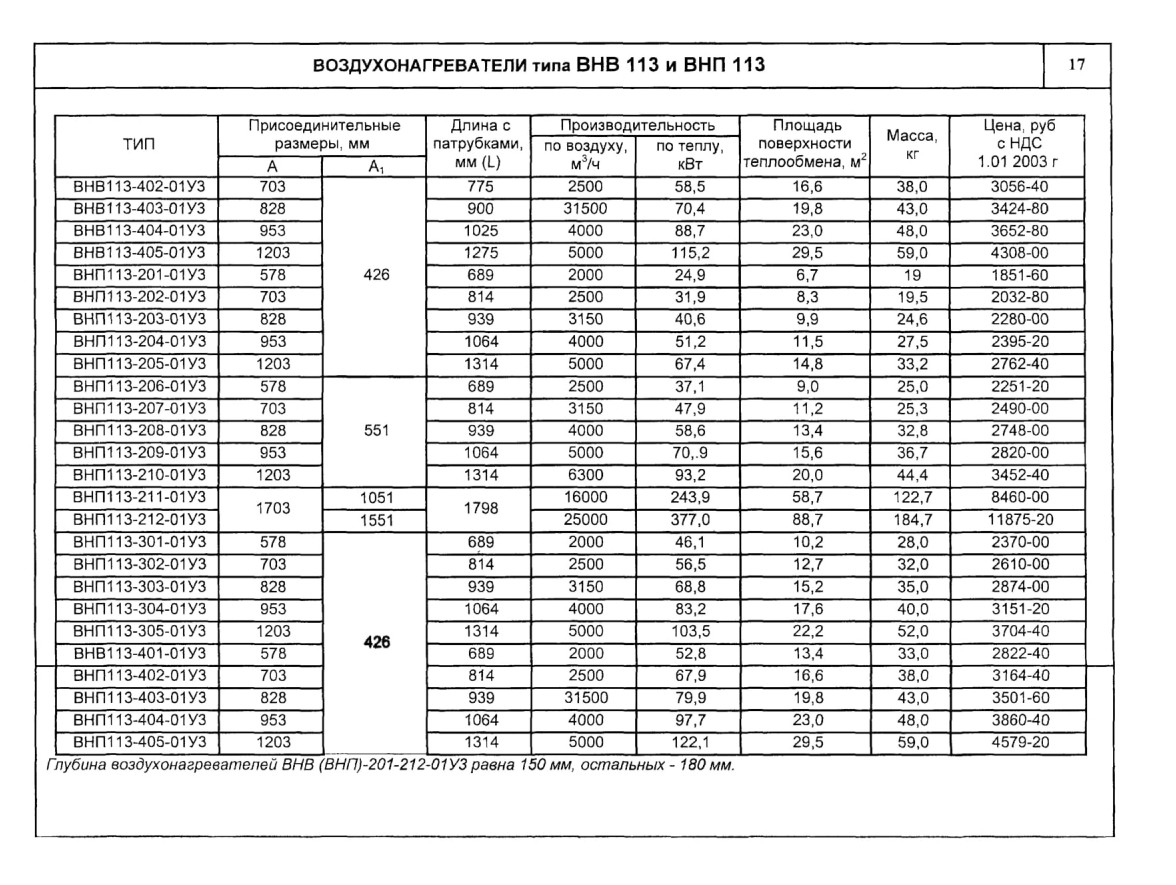

1.8. ВОЗДУХОНАГРЕВАТЕЛИ типа ВНВ 113 И ВНП 113
ВОЗДУХОНАГРЕВАТЕЛИ ВНВ113 И ВНП113 биметаллические, спирально-канатные предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления.

ОАО «КАЛОРИФЕРНЫЙ ЗАВОД» разработана конструкторская документация и освоены в производство , ранее не выпускавшиеся воздухонагреватели водяные ВНВ113 и паровые ВНП113 двухрядные с 1 по 12 номер, трех- и четырехрядные №№ с 1 по 5.

Данные воздухонагреватели по своему назначению, применяемым материалам, режимам работы и условиям подключения соответствуют калорифером КСк и воздухонагревателям КП-Ск.

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ТЕМПЕРА ТУРА ВОЗДУХА НА ВХОДЕ МИНУС 2(fC; ТЕМПЕРА ТУРА ВОДЫ НА ВХОДЕ 15(fC; ДАВЛЕНИЕ ПАРА 0:1 МПа;

ТЕМПЕРАТУРА ВОДЫ НА ВЫХОДЕ 70°С; МАССОВАЯ СКОРОСТЬ ВОЗДУХА В НАБЕГАЮЩЕМ ПОТОКЕ 3,6 КГ/(М2 С);

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА ТУ 22-119-64-97. код по РКП 48 63S3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

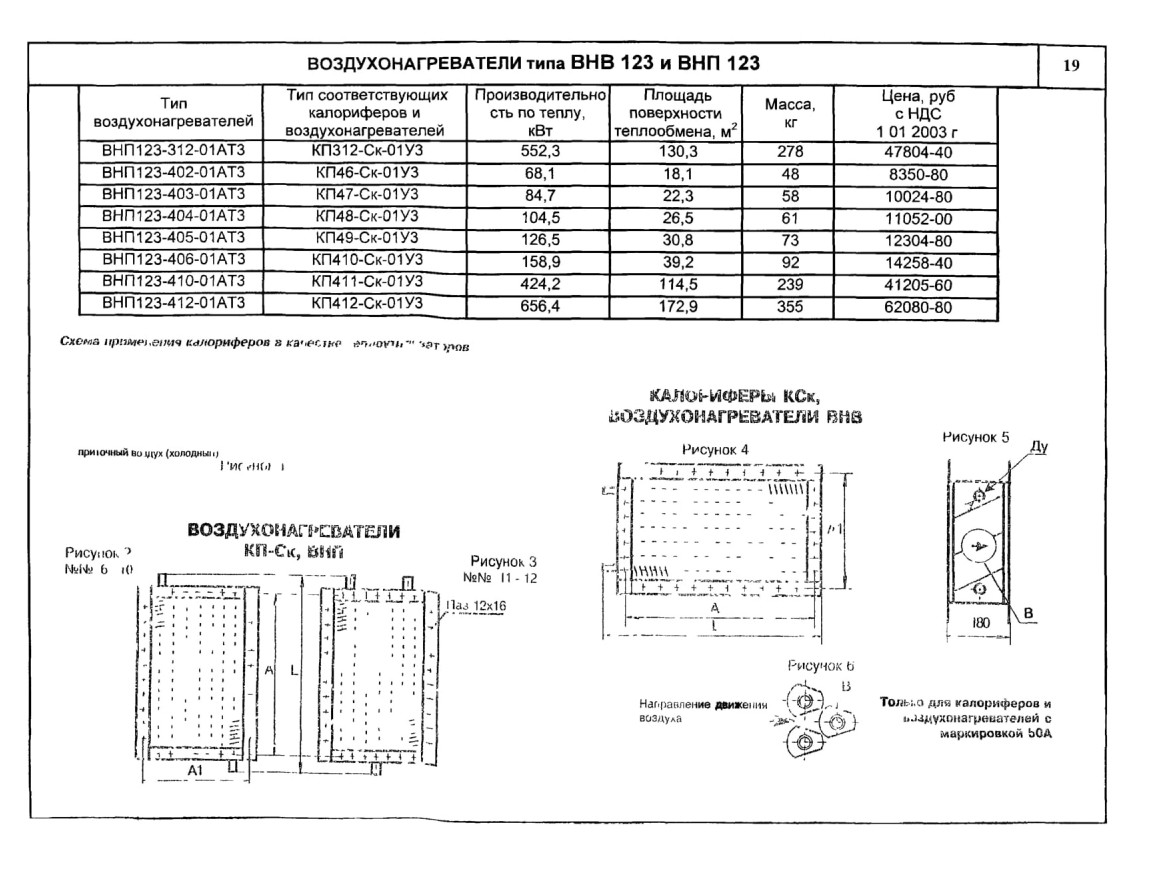

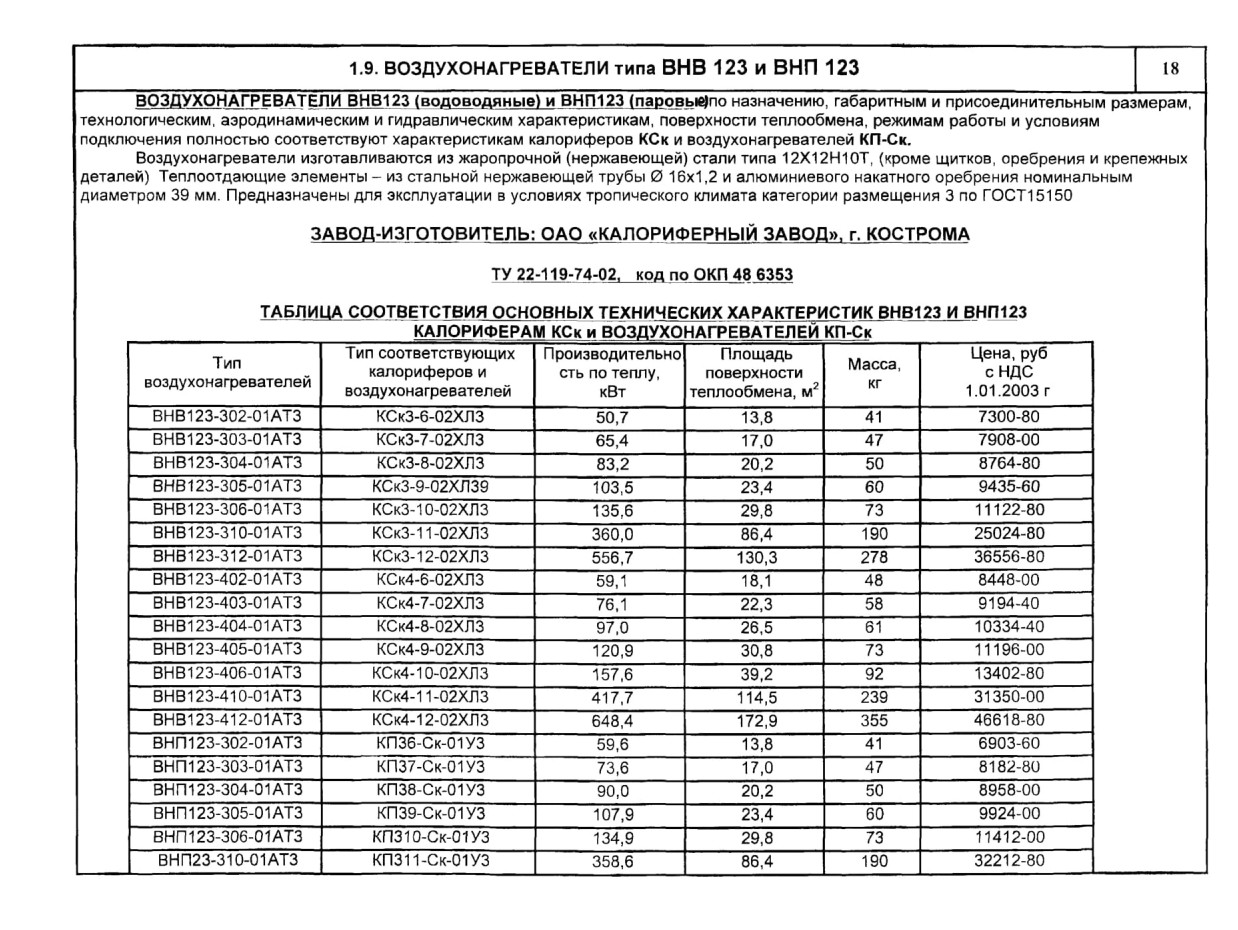

1.9. ВОЗДУХОНАГРЕВАТЕЛИ типа ВНВ 123 и ВНП 123
ВОЗДУХОНАГРЕВАТЕЛИ ВНВ123 (водоводяные) и ВНП123 (паровыйпо назначению, габаритным и присоединительным размерам, технологическим, аэродинамическим и гидравлическим характеристикам, поверхности теплообмена, режимам работы и условиям подключения полностью соответствуют характеристикам калориферов КСк и воздухонагревателей КП-Ск.

Воздухонагреватели изготавливаются из жаропрочной (нержавеющей) стали типа 12Х12Н10Т, (кроме щитков, оребрения и крепежных деталей) Теплоотдающие элементы - из стальной нержавеющей, трубы 0 16x1,2 и алюминиевого накатного оребрения номинальным диаметром 39 мм. Предназначены для эксплуатации в условиях тропического климата категории размещения 3 по ГОСТ15150

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА ТУ 22-119-74-02. код по РКП 48 6353
ТАБЛИЦА СРРТВЕТСТВИЯ РСНРВНЫХ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ВНВ123 И ВНП123 _КАЛОРИФЕРАМ КСк и ВОЗДУХОНАГРЕВАТЕЛЕЙ КП-Ск

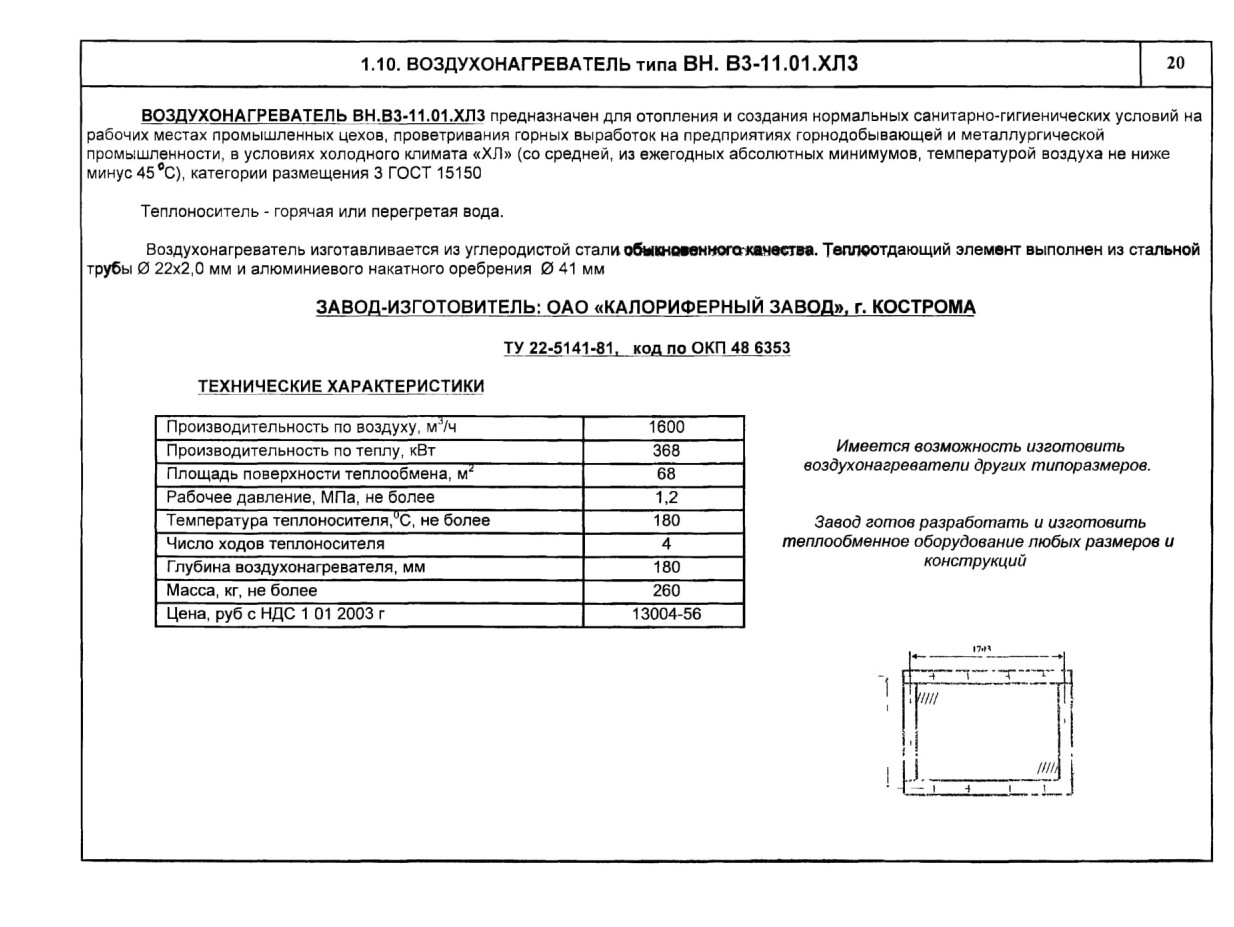

1.10. ВОЗДУХОНАГРЕВАТЕЛЬ типа ВН. ВЗ-11.01.ХЛЗ
ВОЗДУХОНАГРЕВАТЕЛЬ ВН.ВЗ-11.01.ХЛЗ предназначен для отопления и создания нормальных санитарно-гигиенических условий на рабочих местах промышленных цехов, проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности, в условиях холодного климата «ХЛ» (со средней, из ежегодных абсолютных минимумов, температурой воздуха не ниже минус 45*0, категории размещения 3 ГОСТ 15150

Теплоноситель - горячая или перегретая вода.

Воздухонагреватель изготавливается из углеродистой стали обикношвнмогаквчвстм. Твплротдающий элемент выполнен из стальной трубы 0 22x2,0 мм и алюминиевого накатного оребрения 0 41 мм

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА ТУ 22-5141-81. код по РКП 48 6353

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

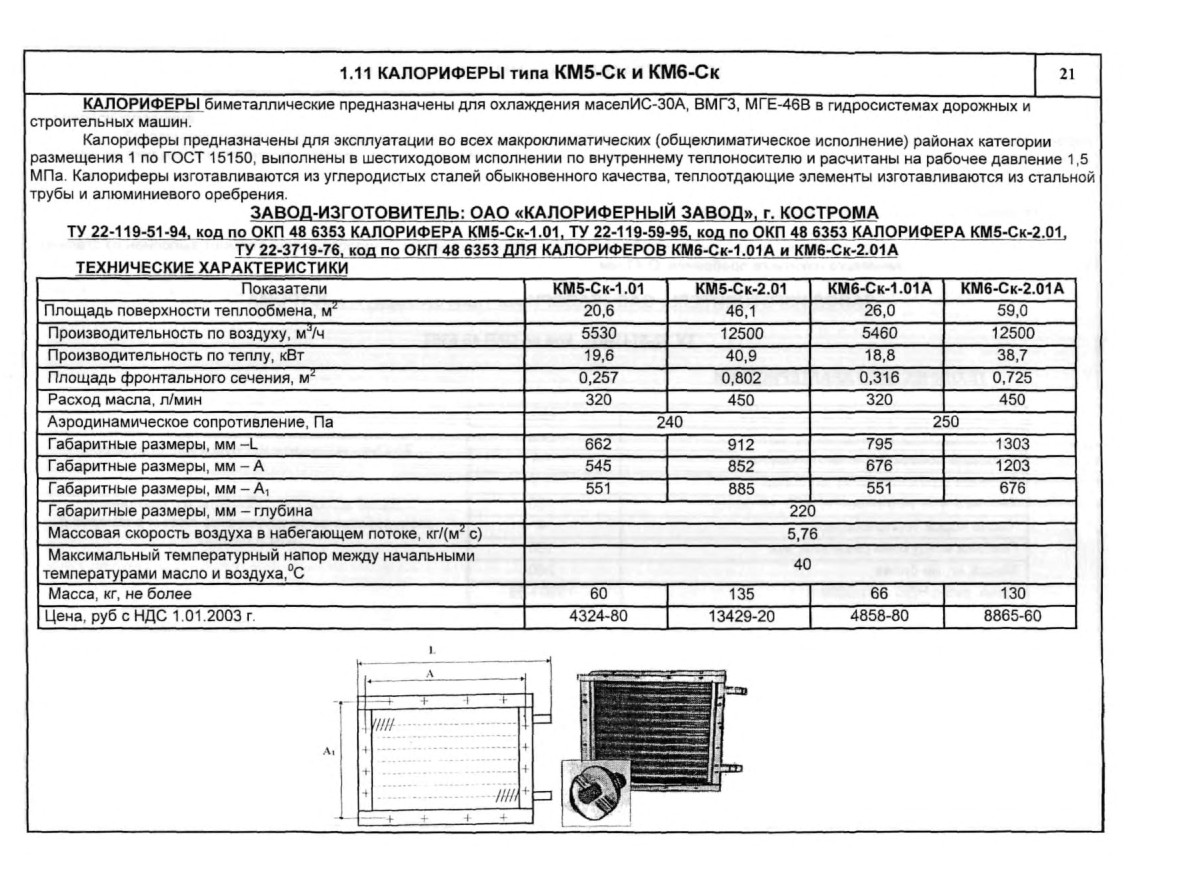

1.11 КАЛОРИФЕРЫ типа КМ5-Ск И КМ6-Ск
КАЛОРИФЕРЫ биметаллические предназначены для охлаждения маселИС-ЗОА, ВМГЗ, МГЕ-46В в гидросистемах дорожных и строительных машин.

Калориферы предназначены для эксплуатации во всех макроклиматических (общеклиматическое исполнение) районах категории размещения 1 по ГОСТ 15150, выполнены в шестиходовом исполнении по внутреннему теплоносителю и расчитаны на рабочее давление 1,5 МПа Калориферы изготавливаются из углеродистых сталей обыкновенного качества, теплоотдающие элементы изготавливаются из стальной трубы и алюминиевого оребрения.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА ТУ 22-119-51-94. код по РКП 48 6353 КАЛОРИФЕРА КМ5-Ск-1.01, ТУ 22-119-59-95. код по РКП 48 6353 КАЛРРИФЕРА КМ5-Ск-2.01.

ТУ 22-3719-76. код по РКП 48 6353 ДЛЯ КАЛРРИФЕРРВ КМ6-Ск-1.01А и КМ6-Ск-2.01А ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

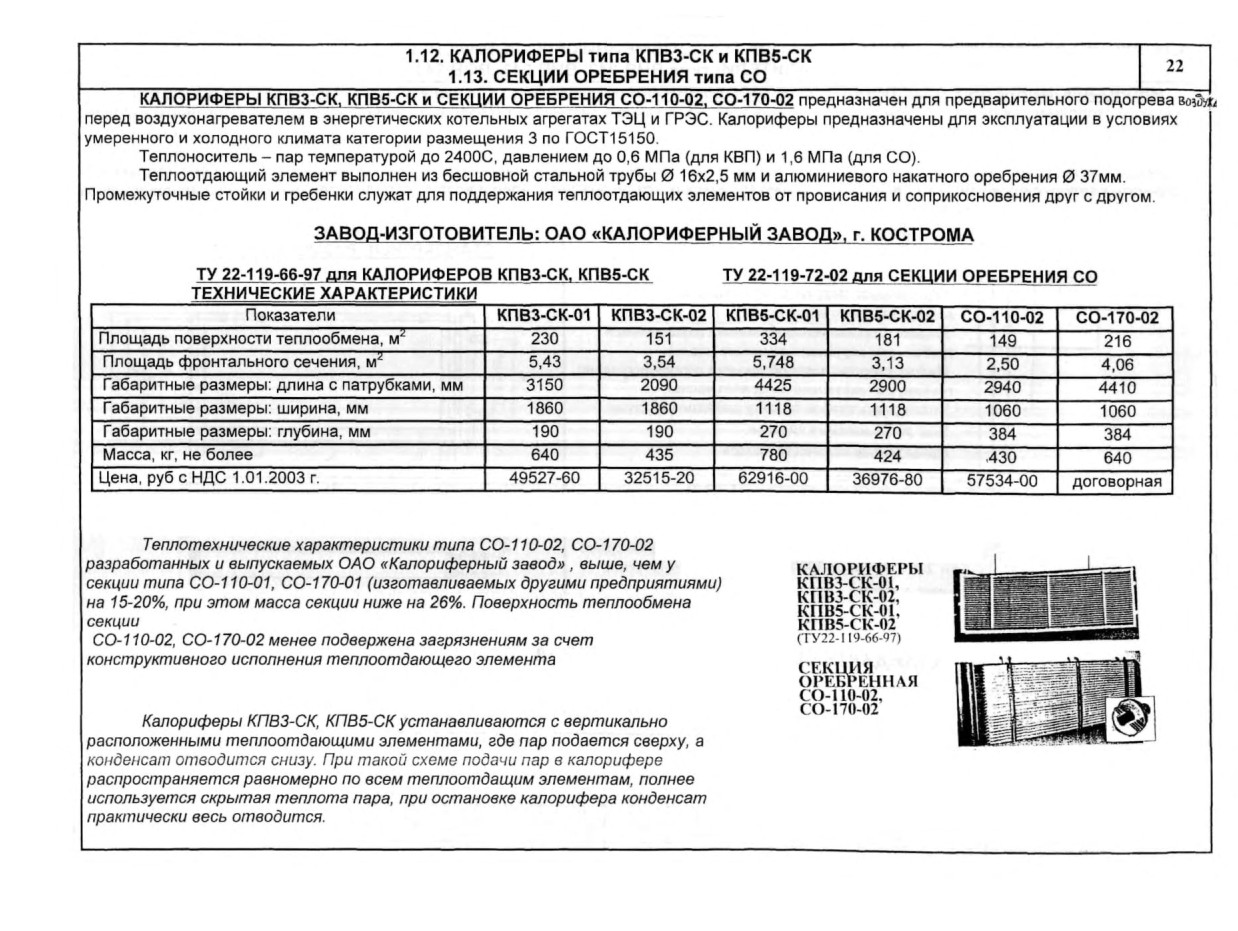

1.12. КАЛОРИФЕРЫ типа КПВЗ-СК и КПВ5-СК „

_1.13. СЕКЦИИ ОРЕБРЕНИЯ типа СО_

КАЛОРИФЕРЫ КПВЗ-СК, КПВ5-СК и СЕКЦИИ ОРЕБРЕНИЯ СО-110-02. СО-170-02 предназначен для предварительного подогрева водоь перед воздухонагревателем в энергетических котельных агрегатах ТЭЦ и ГРЭС. Калориферы предназначены для эксплуатации в условиях умеренного и холодного климата категории размещения 3 по ГОСТ15150.

Теплоноситель - пар температурой до 2400С, давлением до 0,6 МПа (для КВП) и 1,6 МПа (для СО).

Теплоотдающий элемент выполнен из бесшовной стальной трубы 0 16x2,5 мм и алюминиевого накатного оребрения 0 37мм. Промежуточные стойки и гребенки служат для поддержания теплоотдающих элементов от провисания и соприкосновения друг с другом.

ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «КАЛОРИФЕРНЫЙ ЗАВОД», г. КОСТРОМА
ТУ 22-119-66-97 для КАЛОРИФЕРОВ КПВЗ-СК, КПВ5-СК ТУ 22-119-72-02 для СЕКЦИИ ОРЕБРЕНИЯ СО

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

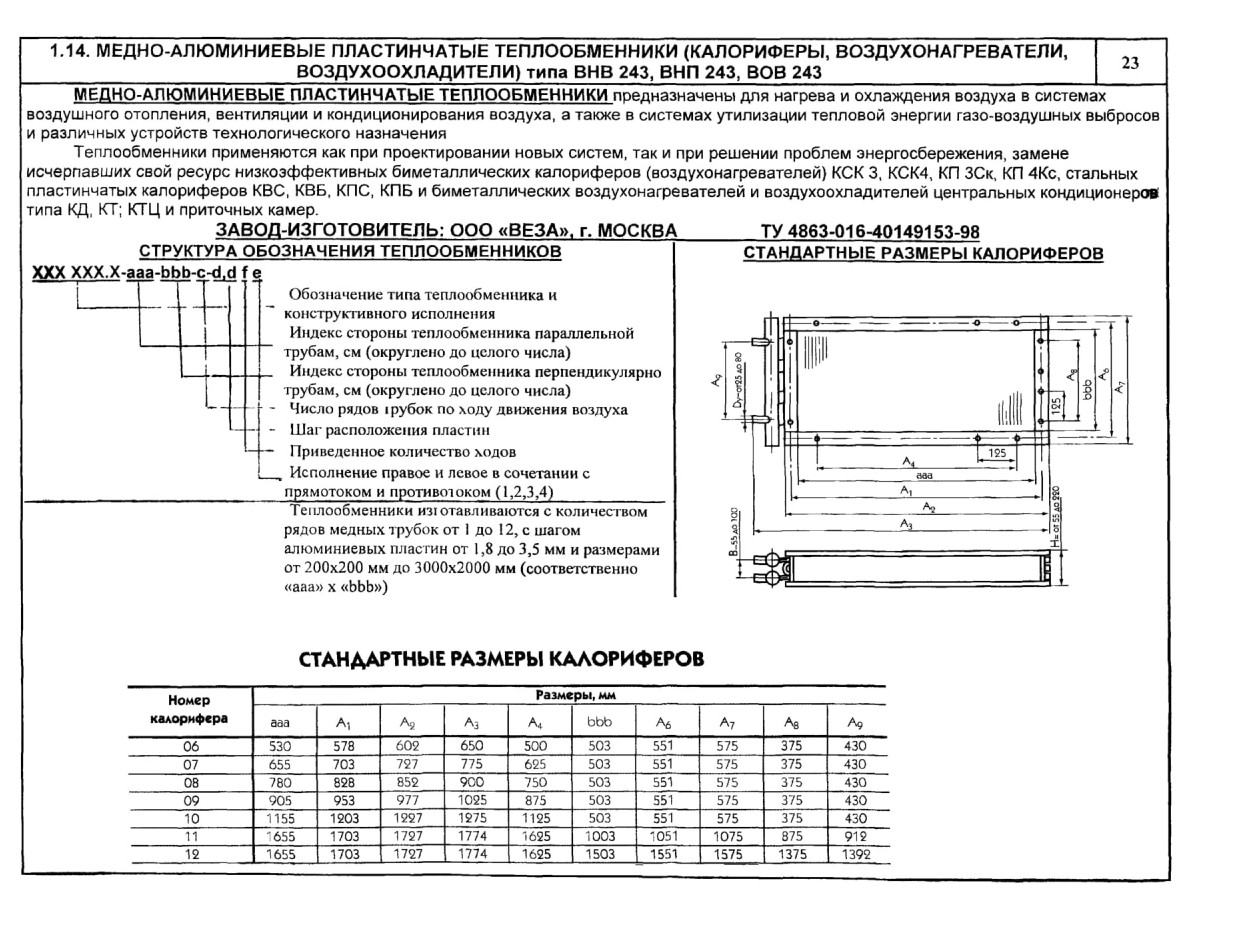

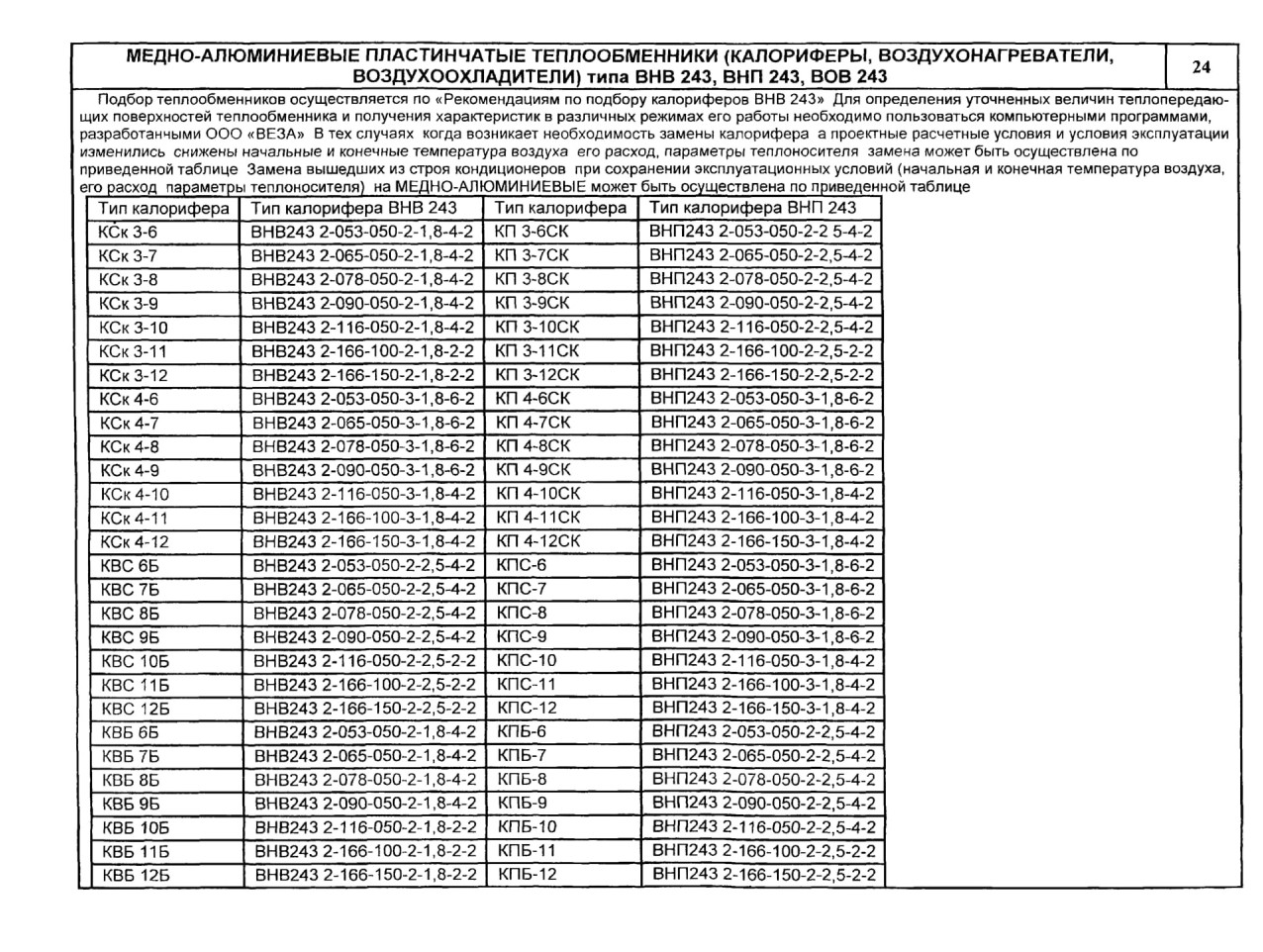

1.14. МЕДНО-АЛЮМИНИЕВЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ (КАЛОРИФЕРЫ, ВОЗДУХОНАГРЕВАТЕЛИ, _ВОЗДУХООХЛАДИТЕЛИ) типа ВНВ 243, ВНП 243, ВОВ 243 _
МЕДНО-АЛЮМИНИЕВЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха, а также в системах утилизации тепловой энергии газо-воздушных выбросов и различных устройств технологического назначения

Теплообменники применяются как при проектировании новых систем, так и при решении проблем энергосбережения, замене исчерпавших свой ресурс низкоэффективных биметаллических калориферов (воздухонагревателей) КСК 3, КСК4, КП ЗСк, КП 4Кс, стальных пластинчатых калориферов КВС, КВБ, КПС, КПБ и биметаллических воздухонагревателей и воздухоохладителей центральных кондиционеров типа КД, КТ; КТЦ и приточных камер.

МЕДНО-АЛЮМИНИЕВЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ (КАЛОРИФЕРЫ, ВОЗДУХОНАГРЕВАТЕЛИ, ___ВОЗДУХООХЛАДИТЕЛИ) типа ВНВ 243, ВНП 243, ВОВ 243 __
Подбор теплообменников осуществляется по «Рекомендациям по подбору калориферов ВНВ 243» Для определения уточненных величин теплопередающих поверхностей теплообменника и получения характеристик в различных режимах его работы необходимо пользоваться компьютерными программами, разработанными ООО «ВЕЗА» В тех случаях когда возникает необходимость замены калорифера а проектные расчетные условия и условия эксплуатации изменились снижены начальные и конечные температура воздуха его расход, параметры теплоносителя замена может быть осуществлена по приведенной таблице Замена вышедших из строя кондиционеров при сохранении эксплуатационных условий (начальная и конечная температура воздуха, его расход параметры теплоносителя) на МЕДНО-АЛЮМИНИЕВЫЕ может быть осуществлена по приведенной таблице

2. ВОЗДУХОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ

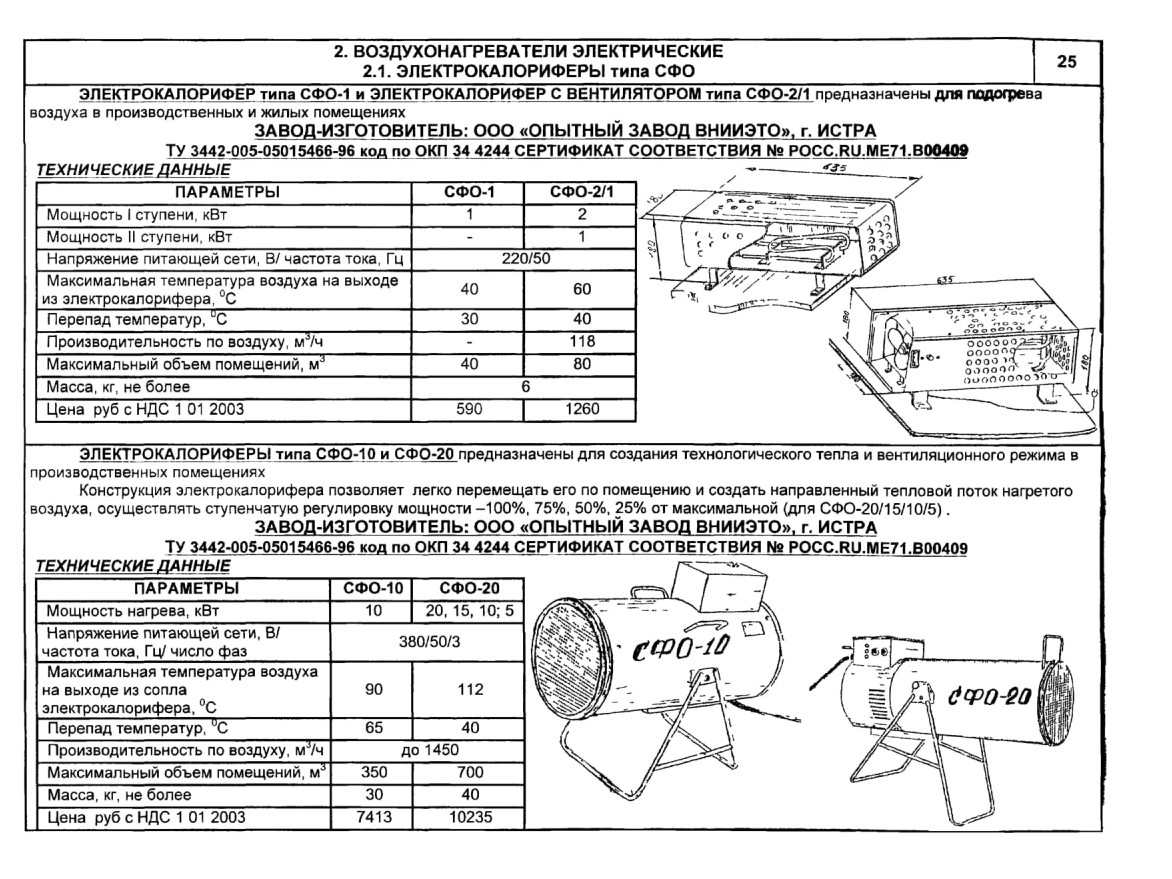

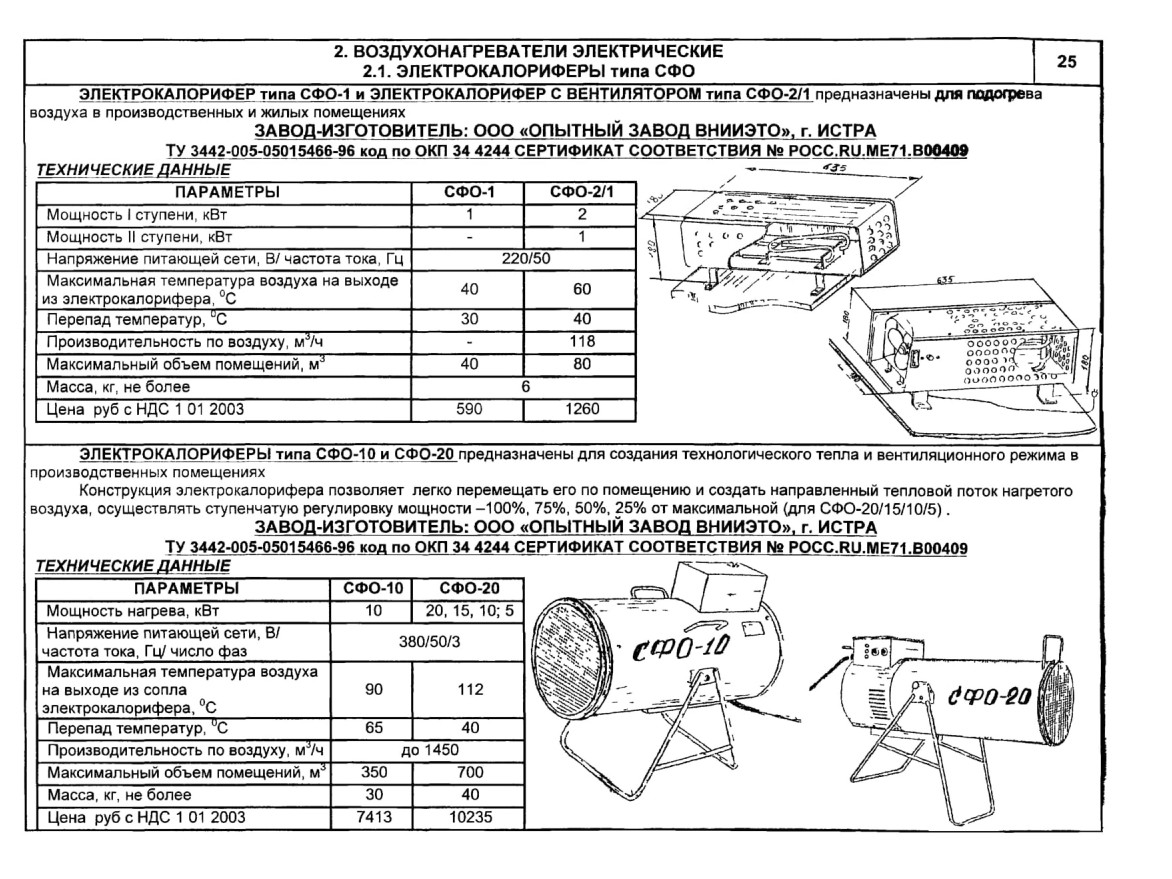

2.1. ЭЛЕКТРОКАЛОРИФЕРЫ типа СФО
ЭЛЕКТРОКАЛОРИФЕР типа СФО-1 и ЭЛЕКТРОКАЛОРИФЕР С ВЕНТИЛЯТОРОМ типа СФО-2/1 предназначены для подогрева воздуха в производственных и жилых помещениях

ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО «ОПЫТНЫЙ ЗАВОД ВНИИЭТО». г. ИСТРА ТУ 3442-005-05015466-96 код по ОКП 34 4244 СЕРТИФИКАТ СООТВЕТСТВИЯ № PQCC.RU.ME71.B00409 ТЕХНИЧЕСКИЕ ДАННЫЕ

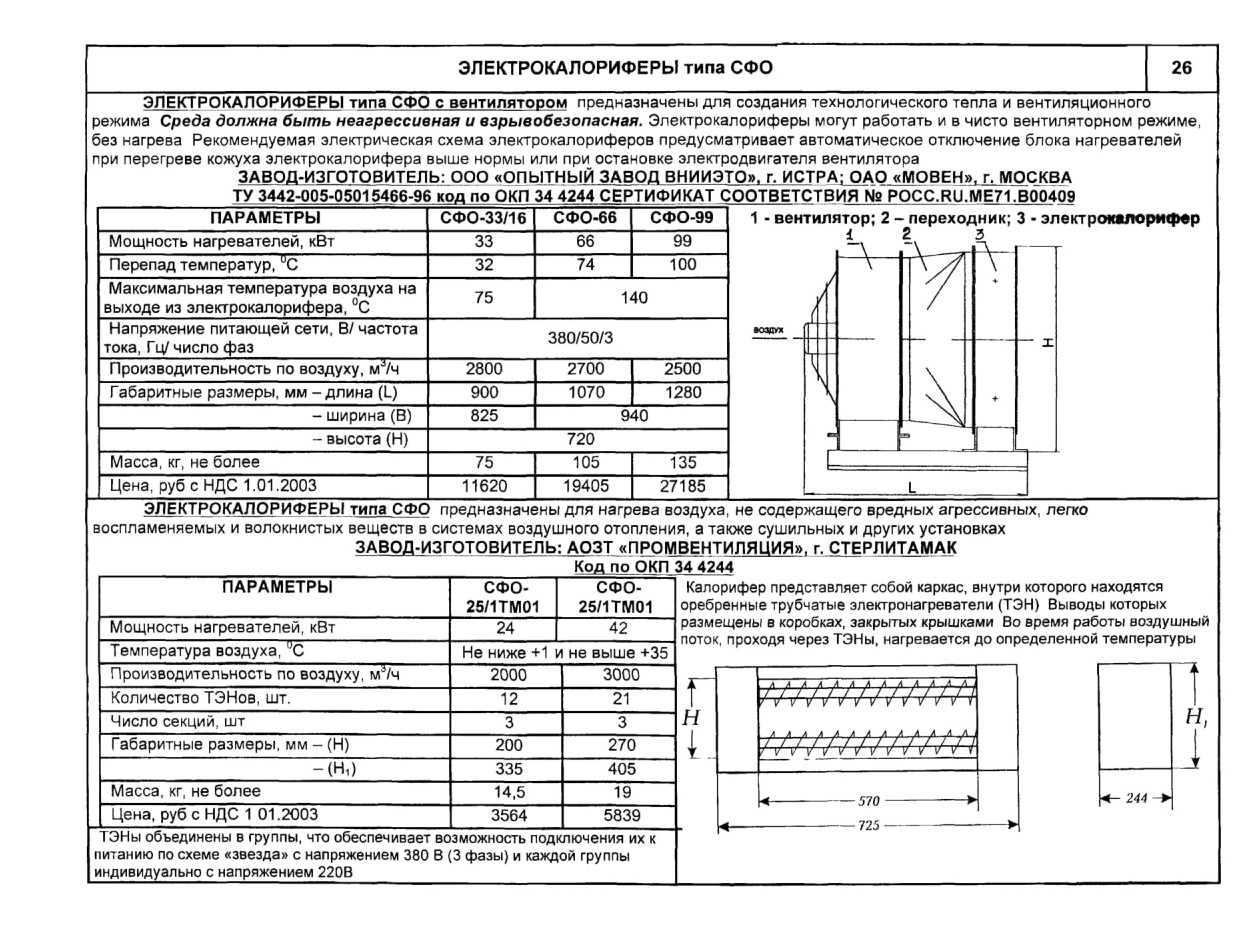

ЭЛЕКТРОКАЛОРИФЕРЫ типа СФО
ЭЛЕКТРОКАЛОРИФЕРЫ типа СФО с вентилятором предназначены для создания технологического тепла и вентиляционного режима Cpeda должна быть неагрессивная и взрывобезопасная. Электрокалориферы могут работать и в чисто вентиляторном режиме, без нагрева Рекомендуемая электрическая схема электрокалориферов предусматривает автоматическое отключение блока нагревателей при перегреве кожуха электрокалорифера выше нормы или при остановке электродвигателя вентилятора

ЗАВОД-ИЗГОТОВИТЕЛЬ: ООО «ОПЫТНЫЙ ЗАВОД ВНИИЭТО». г. ИСТРА; ОАО «МОВЕН», г. МОСКВА _ТУ 3442-005-05015466-96 код по РКП 34 4244 СЕРТИФИКАТ СООТВЕТСТВИЯ № PQCC.RU.ME71.B00409

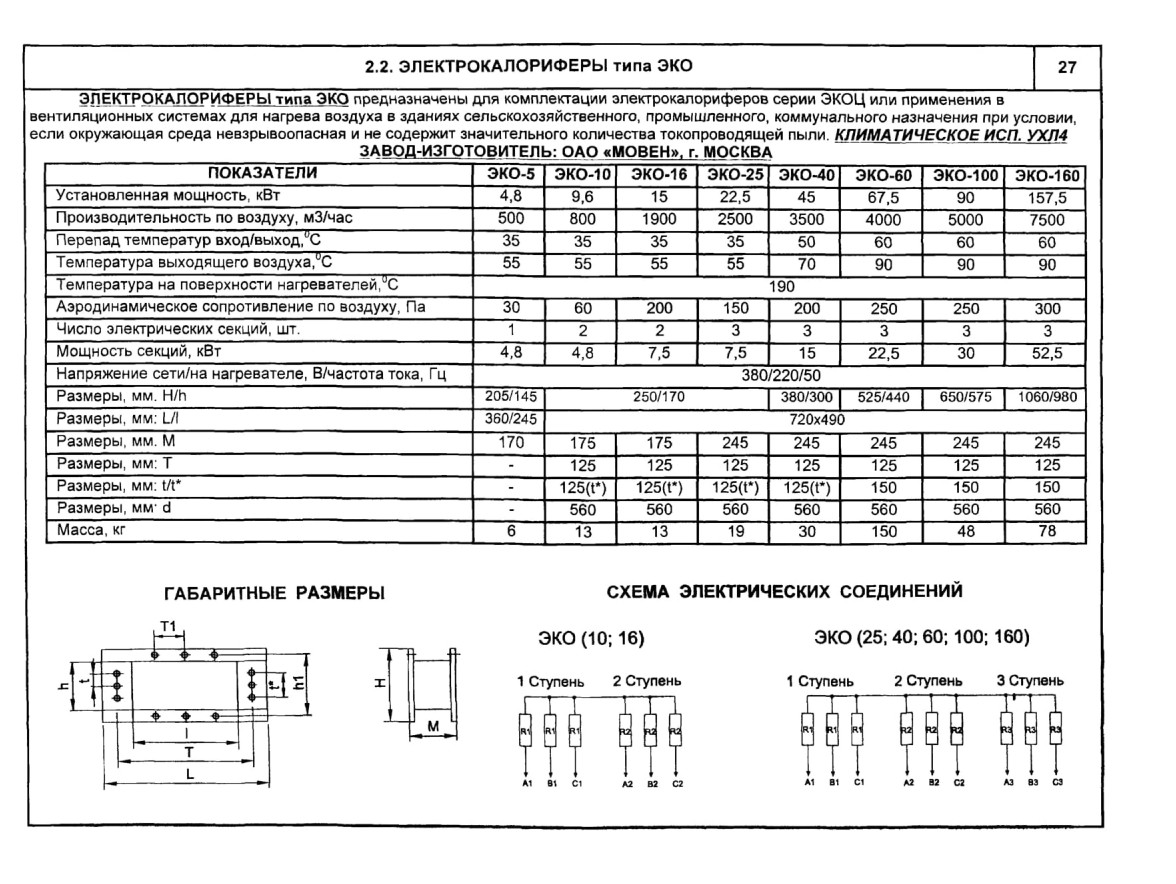

2.2. ЭЛЕКТРОКАЛОРИФЕРЫ типа ЭКО
ЭЛЕКТРОКАЛОРИФЕРЫ типа ЭКО предназначены для комплектации электрокалориферов серии ЭКОЦ или применения в вентиляционных системах для нагрева воздуха в зданиях сельскохозяйственного, промышленного, коммунального назначения при условии, если окружающая среда невзрывоопасная и не содержит значительного количества токопроводящей пыли. КЛИМАТИЧЕСКОЕ ИСП. УХ/14 _ЗАВОД-ИЗГОТОВИТЕЛЫ ОАО «МОВЕН». г. МОСКВА

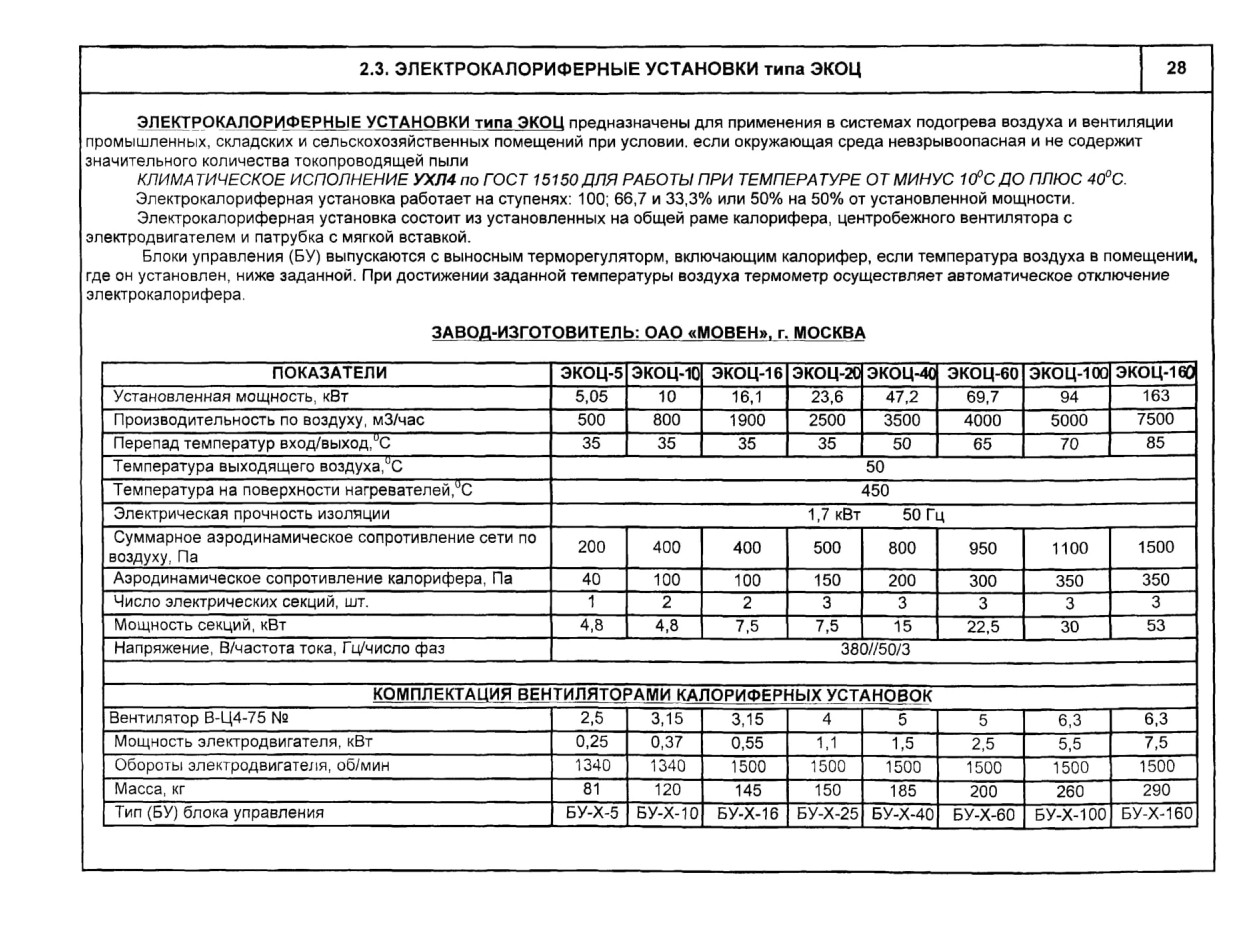

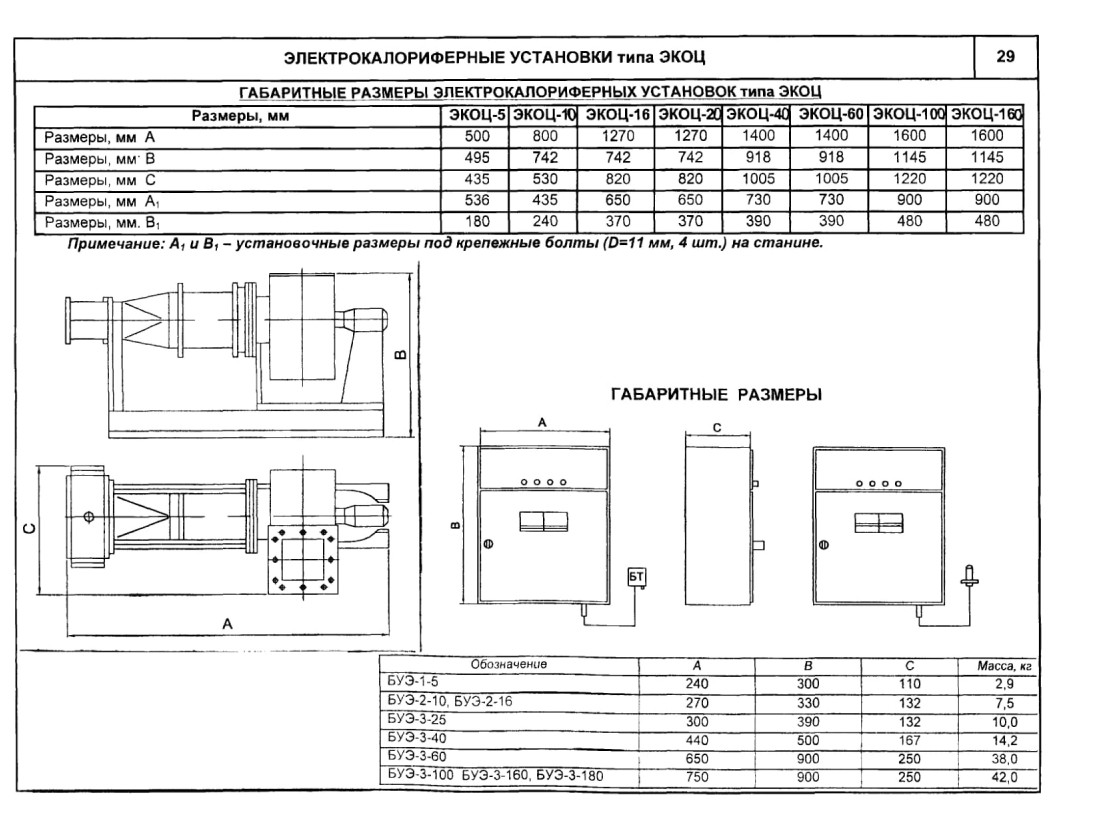

2.3. ЭЛЕКТРОКАЛОРИФЕРНЫЕ УСТАНОВКИ типа ЭКОЦ
ЭЛЕКТРОКАЛОРИФЕРНЫЕ УСТАНОВКИ типа ЭКОЦ предназначены для применения в системах подогрева воздуха и вентиляции промышленных, складских и сельскохозяйственных помещений при условии, если окружающая среда невзрывоопасная и не содержит значительного количества токопроводящей пыли

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ УХЛ4 по ГОСТ 15150 ДЛЯ РАБОТЫ ПРИ ТЕМПЕРАТУРЕ ОТ МИНУС 1СРСДО ПЛЮС 40°С-Электрокалориферная установка работает на ступенях: 100; 66,7 и 33,3% или 50% на 50% от установленной мощности. Электрокалориферная установка состоит из установленных на общей раме калорифера, центробежного вентилятора с электродвигателем и патрубка с мягкой вставкой.

Блоки управления (БУ) выпускаются с выносным терморегуляторм, включающим калорифер, если температура воздуха в помещении, где он установлен, ниже заданной. При достижении заданной температуры воздуха термометр осуществляет автоматическое отключение электрокалорифера.
ЗАВОД-ИЗГОТОВИТЕЛЬ: ОАО «МОВЕН». г. МОСКВА

ЭЛЕКТРОКАЛОРИФЕРНЫЕ УСТАНОВКИ типа ЭКОЦ

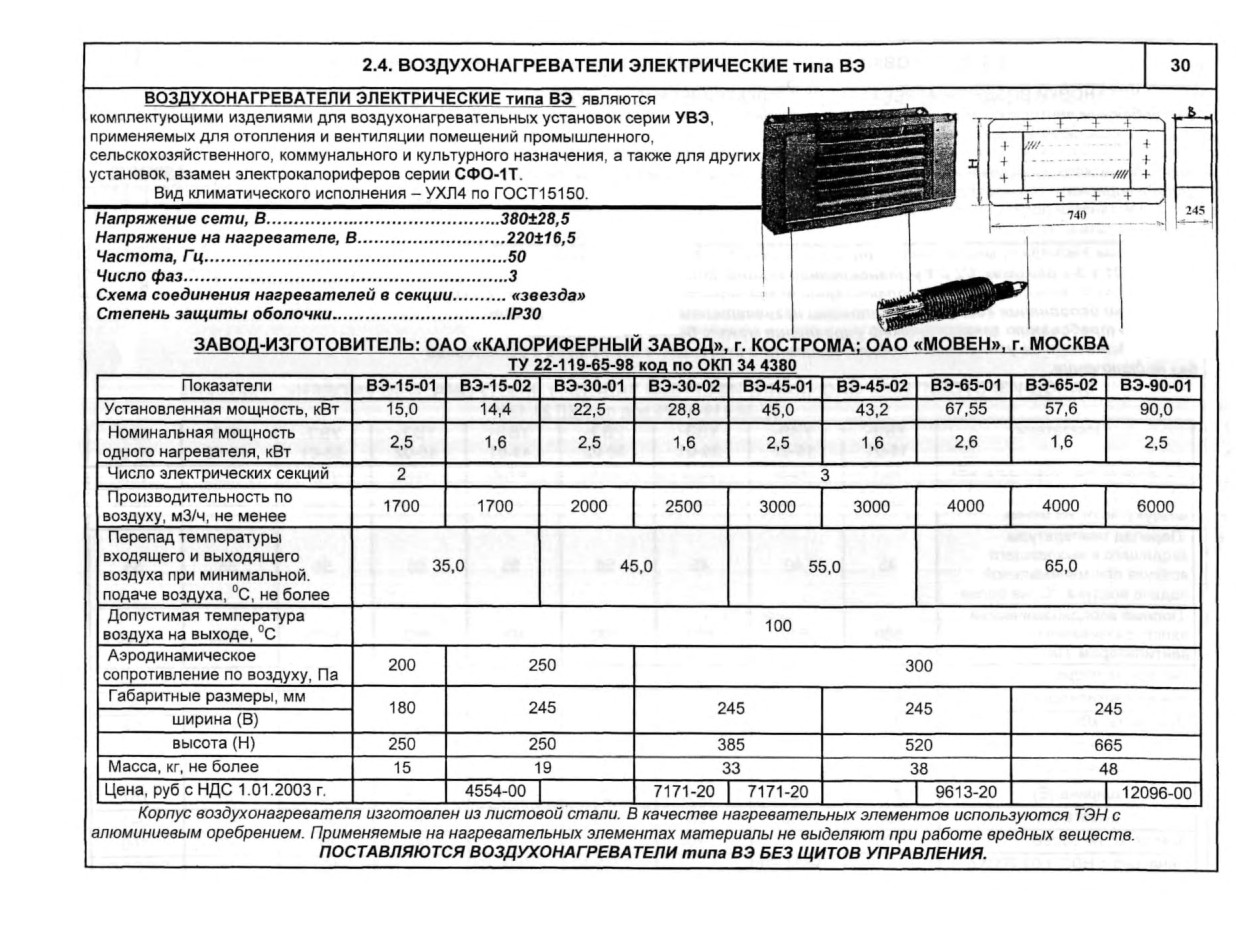

2.4. ВОЗДУХОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ типа ВЭ

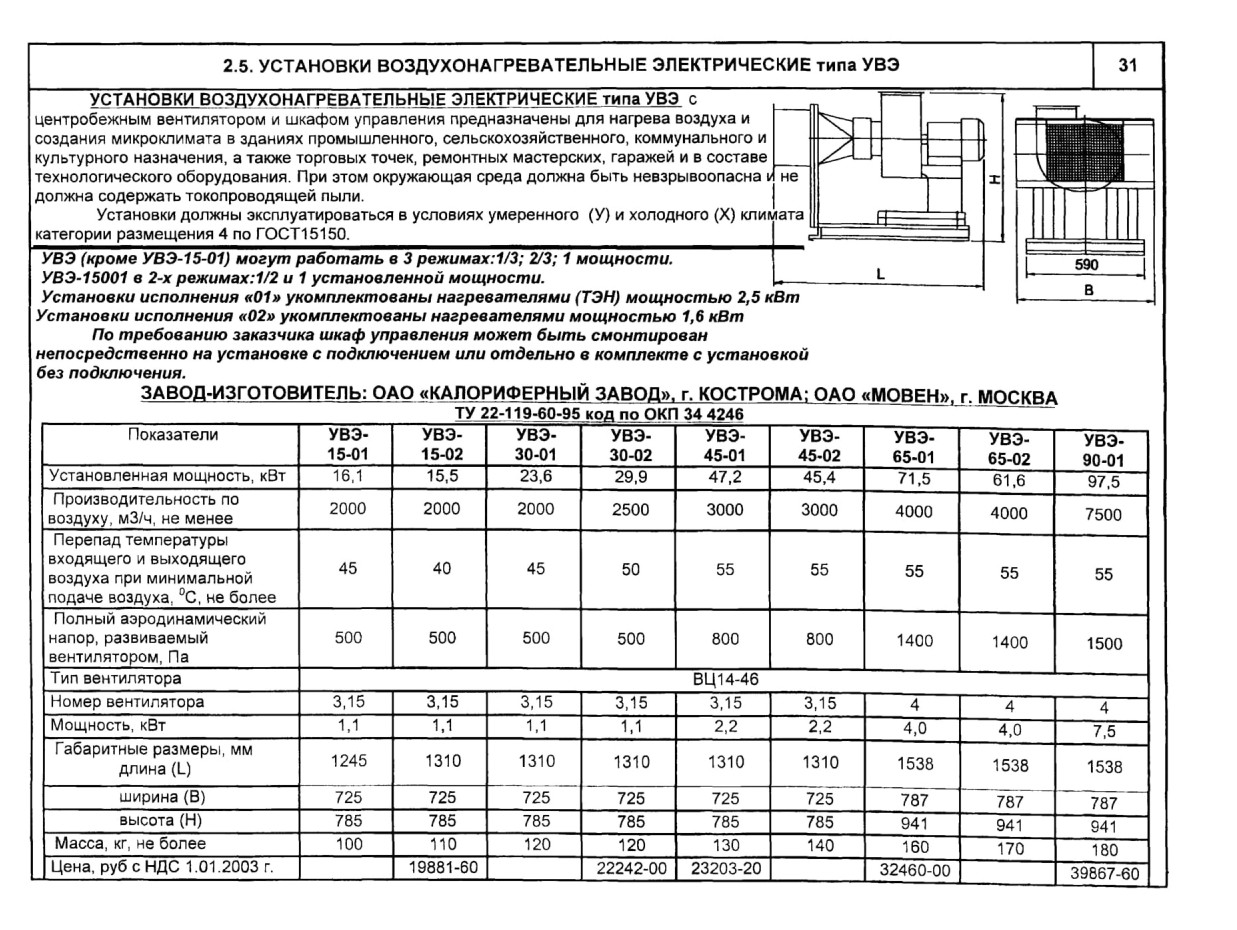

2.5. УСТАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ типа УВЭ

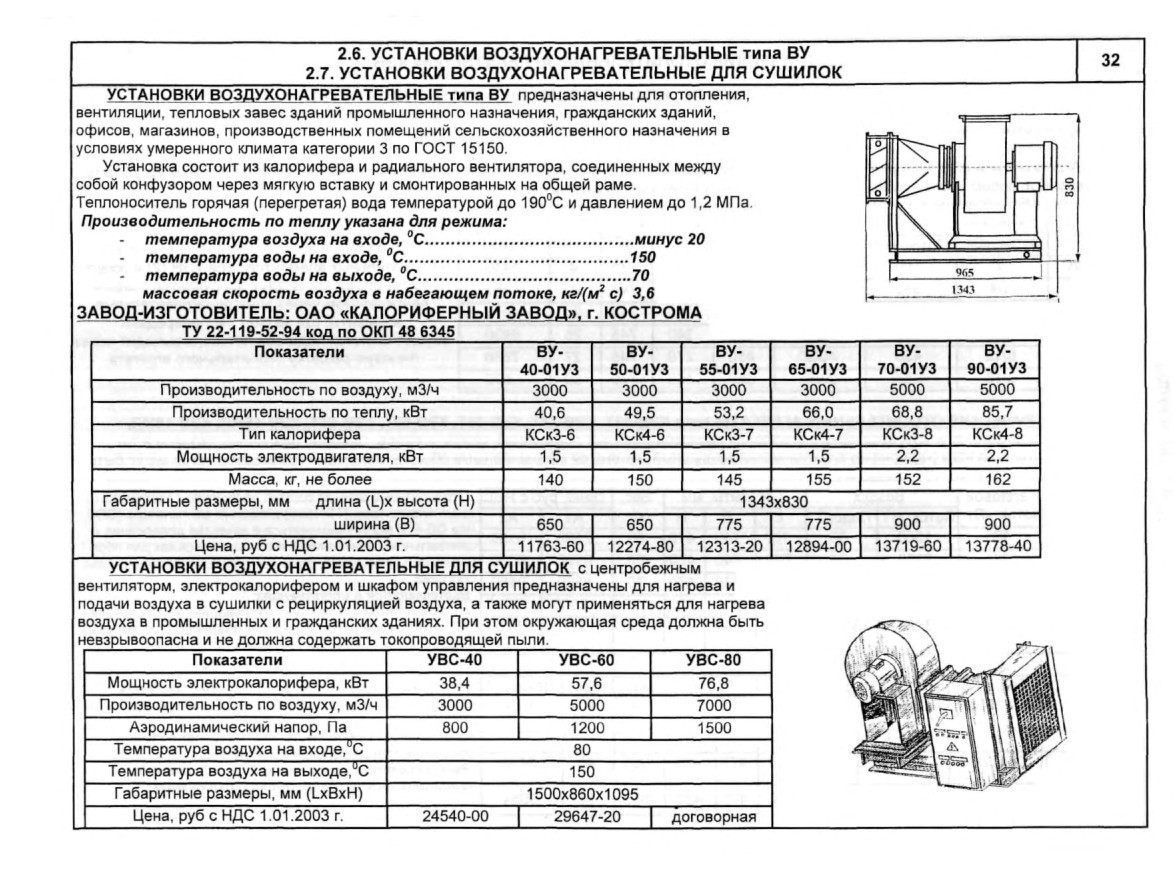

2.6. УСТАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЬНЫЕ типа ВУ

2.7. УСТАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЬНЫЕ ДЛЯ СУШИЛОК

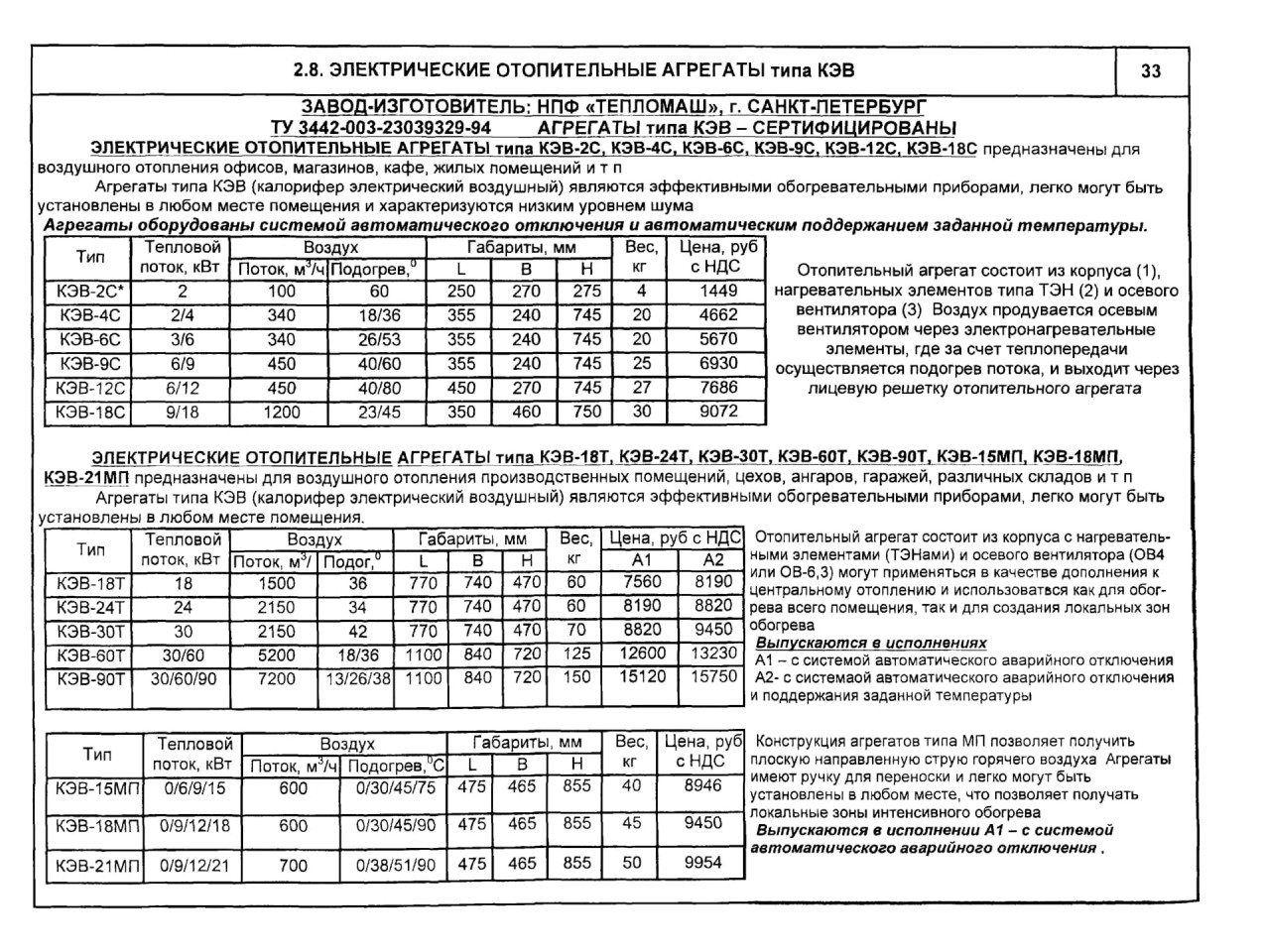

2.8. ЭЛЕКТРИЧЕСКИЕ ОТОПИТЕЛЬНЫЕ АГРЕГАТЫ типа КЭВ
ЗАВОД-ИЗГОТОВИТЕЛЬ: НПФ «ТЕПЛОМАШ», г. САНКТ-ПЕТЕРБУРГ ТУ 3442-003-23039329-94 АГРЕГАТЫ типа КЭВ - СЕРТИФИЦИРОВАНЫ ЭЛЕКТРИЧЕСКИЕ ОТОПИТЕЛЬНЫЕ АГРЕГАТЫ типа КЭВ-2С, КЭВ-4С. КЭВ-6С. КЭВ-9С, КЭВ-12С. КЭВ-18С предназначены для воздушного отопления офисов, магазинов, кафе, жилых помещений и т п

Агрегаты типа КЭВ {калорифер электрический воздушный) являются эффективными обогревательными приборами, легко могут быть установлены в любом месте помещения и характеризуются низким уровнем шума

Агрегаты оборудованы системой автоматического отключения и автоматическим поддержанием заданной температуры.
