Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 13

Уровнемер 3300

Продолжение таблицы 7

Специальные сертификации

Стандартные

Лист данных калибровки

Сертификат соответствия материалов по стандарту EN 10204 3.1B

(18)

Сертификат защиты от переливов WHG. Доступен только для выходного сигнала 4-20 мА/ HART
(код опции H)

Первичная поверка изделия в соответствии со стандартом ГОСТ

Специальные исполнения

RXXXX

Специальные исполнения при использовании нестандартных опций

(1)

Требуется внешний источник питания 8-30 В постоянного тока.

(2)

Характеристики технологических уплотнений. Окончательные характеристики зависят от фланца и уплотнительного кольца.

(3)

Касательно других материалов проконсультируйтесь с заводом-изготовителем.

(4)

Исполнение из нерж. стали. Касательно других материалов проконсультируйтесь с заводом-изготовителем.

(5)

С учетом длины груза, если он используется. Укажите полную длину зонда в метрах и сантиметрах. Если высота резервуара

неизвестна, округлите её до целочисленной при оформлении заказа. Зонды могут быть обрезаны до точной длины на месте

эксплуатации. Максимальная допустимая длина определяется режимом работы. См. раздел "Общие требования к монтажу".

(6)

Исполнение из нерж. стали марки 316L (EN 1.4404). Касательно других материалов проконсультируйтесь с заводом-изготовителем.

(7)

Фланцы ASME/ANSI: соединительный выступ для всех фланцев из нерж. стали; EN(DIN/ГОСТ): плоская поверхность для всех

фланцев из нерж. стали; JIS: соединительный выступ для всех фланцев из нерж. стали.

(8)

Исполнение из нерж. стали марки 316L.

(9)

Зонды являются искробезопасными.

(10)

Доступно для фланцевого присоединения к резервуару.

(11)

Доступно для следующих зондов - 3301: 3A, 3B, 4A, 4B, 4S; 3302: 3B, 4A, 4B, 4S.

(12)

Недоступно с зондами с покрытием PTFE.

(13)

Доступно для исполнений с кодом конструкционных материалов 1 и типом зонда 5A.

(14)

Доступно для зондов 2A, 4A или 5A.

(15)

Доступно для зондов из нерж. стали и типов сплавов 2A, 4A, 4B, 4S и 5A.

(16)

Требуется конфигурационное ПО версии 10 или выше.

(17)

Стандартная установка на аварийный сигнал высоким уровнем.

(18)

Сертификат включает все детали, находящиеся под давлением и контактирующие с процессом.

Пример кода модели для заказа: 3301-H-A-1-S-1-V-1A-M-02-05-AA-I1-M1C1.
M-02-05 означает длину зонда, равную 2.05 м.

Уровнемер 3300

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Таблица 8

Присоединение к резервуару - размер/тип

(проконсультируйтесь с заводом-изготовителем по вопросам

использования других технологических присоединений)

Стандартные

Центровочные диски

(1)(2)

Внешний диаметр

03300-1655-0001

Комплект, 2-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь

45 мм

03300-1655-0002

Комплект, 3-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь

68 мм

03300-1655-0003

Комплект, 4-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь

92 мм

03300-1655-0006

Комплект, 2-дюймовый центровочный диск, для одинарного
жесткого зонда, PTFE

45 мм

03300-1655-0007

Комплект, 3-дюймовый центровочный диск, для одинарного
жесткого зонда, PTFE

68 мм

03300-1655-0008

Комплект, 4-дюймовый центровочный диск, для одинарного
жесткого зонда, PTFE

92 мм

03300-1655-1001

Комплект, 2-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, нерж. сталь

45 мм

03300-1655-1002

Комплект, 3-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, нерж. сталь

68 мм

03300-1655-1003

Комплект, 4-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, нерж. сталь

92 мм

03300-1655-1006

Комплект, 2-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, PTFE

45 мм

03300-1655-1007

Комплект: 2-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, PTFE

68 мм

03300-1655-1008

Комплект: 2-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, PTFE

92 мм

03300-1655-0004

Комплект, 6-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь

141 мм

03300-1655-0005

Комплект, 8-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь

188 мм

03300-1655-0009

Комплект, 6-дюймовый центровочный диск, для одинарного
жесткого зонда, PTFE

141 мм

03300-1655-0010

Комплект, 8-дюймовый центровочный диск, для одинарного
жесткого зонда, PTFE

188 мм

03300-1655-1004

Комплект, 6-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь

141 мм

03300-1655-1005

Комплект, 8-дюймовый центровочный диск, для одинарного
жесткого зонда, нерж. сталь.

188 мм

03300-1655-1009

Комплект, 6-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, PTFE

141 мм

03300-1655-1010

Комплект, 8-дюймовый центровочный диск, для одинарного/
двойного гибкого зонда, PTFE

188 мм

Центровочный диск для сегментированного зонда (только для 4S)

Внешний диаметр

03300-1656-1002

2-дюймовый центровочный диск, для сегментированного
PTFE (1 шт.)

45 мм

03300-1656-1003

3-дюймовый центровочный диск, для сегментированного
PTFE (1 шт.)

68 мм

03300-1656-1004

4-дюймовый центровочный диск, для сегментированного
PTFE (1 шт.)

92 мм

03300-1656-1006

6-дюймовый центровочный диск, для сегментированного
PTFE (1 шт.)

141 мм

03300-1656-1008

8-дюймовый центровочный диск, для сегментированного
PTFE (1 шт.)

188 мм

03300-1656-3002

2-дюймовый центровочный диск, для сегментированного
PTFE (3 шт.)

45 мм

03300-1656-3003

3-дюймовый центровочный диск, для сегментированного
PTFE (3 шт.)

68 мм

03300-1656-3004

4-дюймовый центровочный диск, для сегментированного
PTFE (3 шт.)

92 мм

03300-1656-3006

6-дюймовый центровочный диск, для сегментированного
PTFE (3 шт.)

141 мм

03300-1656-3008

8-дюймовый центровочный диск, для сегментированного
PTFE (3 шт.)

188 мм

Уровнемер 3300

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации 12 месяцев

со дня ввода в эксплуатацию, но не более 18 месяцев с
даты изготовления. По вопросам расширенной гарантии
проконсультируйтесь с заводомизготовителем.

КОМПЛЕКТ ПОСТАВКИ

уровнемер волноводный радарный
Rosemount 3300

1 шт.

руководство по эксплуатации

1 экз.

лист данных калибровки (по заказу)

1 экз.

CD с ПО Radar Configuration Tools

1 экз.

свидетельство о первичной поверке (по заказу)

1 экз.

паспорт на прибор

1 экз.

(1)

Если центровочный диск необходим для зонда с фланцем, его можно заказать по кодам опций Sx или Px. Если центровочный диск

необходим для зонда с резьбовым присоединением или как запасной элемент, его следует заказывать, используя указанные ниже
номера позиций.

(2)

Для заказа центровочного диска из материала, не указанного ниже, необходимо проконсультироваться с заводом-изготовителем.

(3)

Требуется 1

1/2

дюймовое резьбовое присоединение NPT (код опции RA).

Центровочный диск для сегментированного зонда (только для 4S).

Продолжение

Внешний диаметр

Стандартные

03300-1656-5002

2-дюймовый центровочный диск, для сегментированного
PTFE (5 шт.)

45 мм

03300-1656-5003

3-дюймовый центровочный диск, для сегментированного
PTFE (5 шт.)

68 мм

03300-1656-5004

4-дюймовый центровочный диск, для сегментированного
PTFE (5 шт.)

92 мм

03300-1656-5006

6-дюймовый центровочный диск, для сегментированного
PTFE (5 шт.)

141 мм

03300-1656-5008

8-дюймовый центровочный диск, для сегментированного
PTFE (5 шт.)

188 мм

Комплект запасных частей для сегментированного зонда

03300-0050-0001

Сегмент 350 мм (1 шт.) - для верхнего присоединения

03300-0050-0002

Сегмент 800 мм (1 шт.)

03300-0050-0003

Сегмент 800 мм (3 шт.)

03300-0050-0004

Сегмент 800 мм (5 шт.)

03300-0050-0005

Сегмент 800 мм (12 шт.)

Фланцы с продувкой

(3)

03300-1811-9001

Fisher 249B

03300-1811-9002

Fisher 249C

03300-1811-9003

Masoneilan

Прочее

03300-7004-0001

HART-модем Viatec и кабели (RS232)

03300-7004-0002

HART-Модем Viatec и кабели (USB)

Продолжение таблицы 8

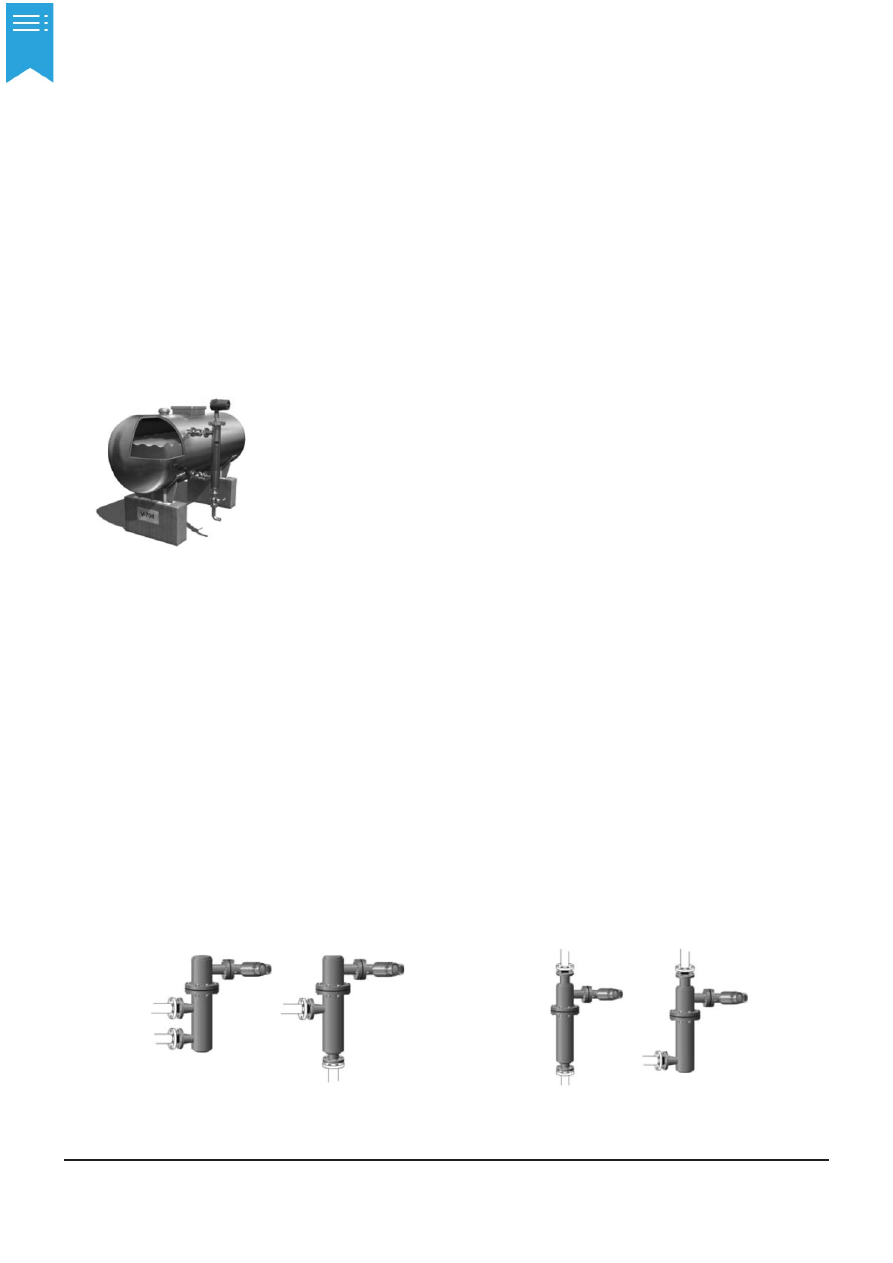

Замена буйковых уровнемеров на волноводные

радарные уровнемеры

Волноводные
радарные
уровнемеры:
экономически
выгодная
альтернатива
буйковым
уровнемерам

КЛЮЧЕВЫЕ МОМЕНТЫ

Волноводные

радарные

уровнемеры

превосходно

работают в условиях вибрации, турбулентности и постоянных
изменений плотности среды.

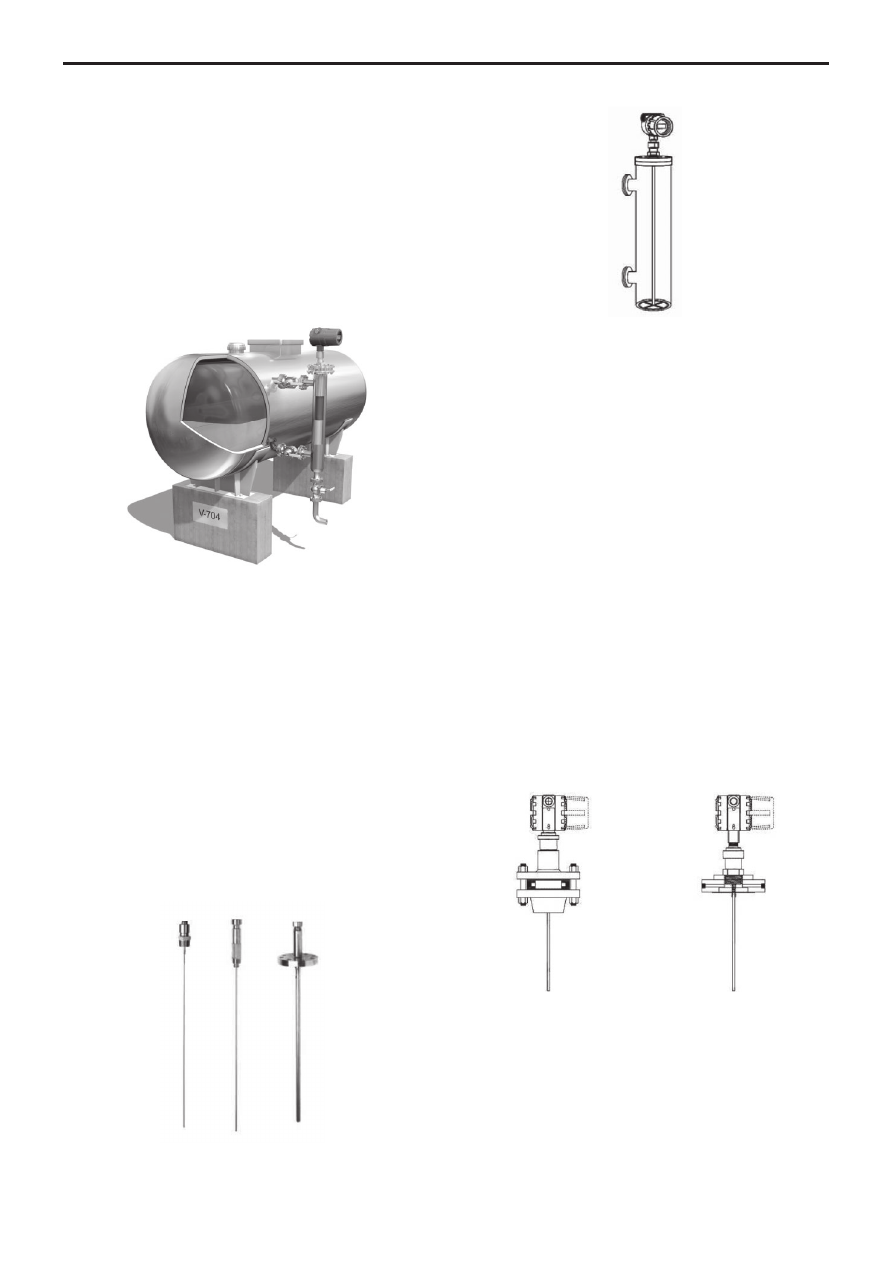

Жесткий одинарный зонд является предпочтительным

типом зонда для использования в камерах.

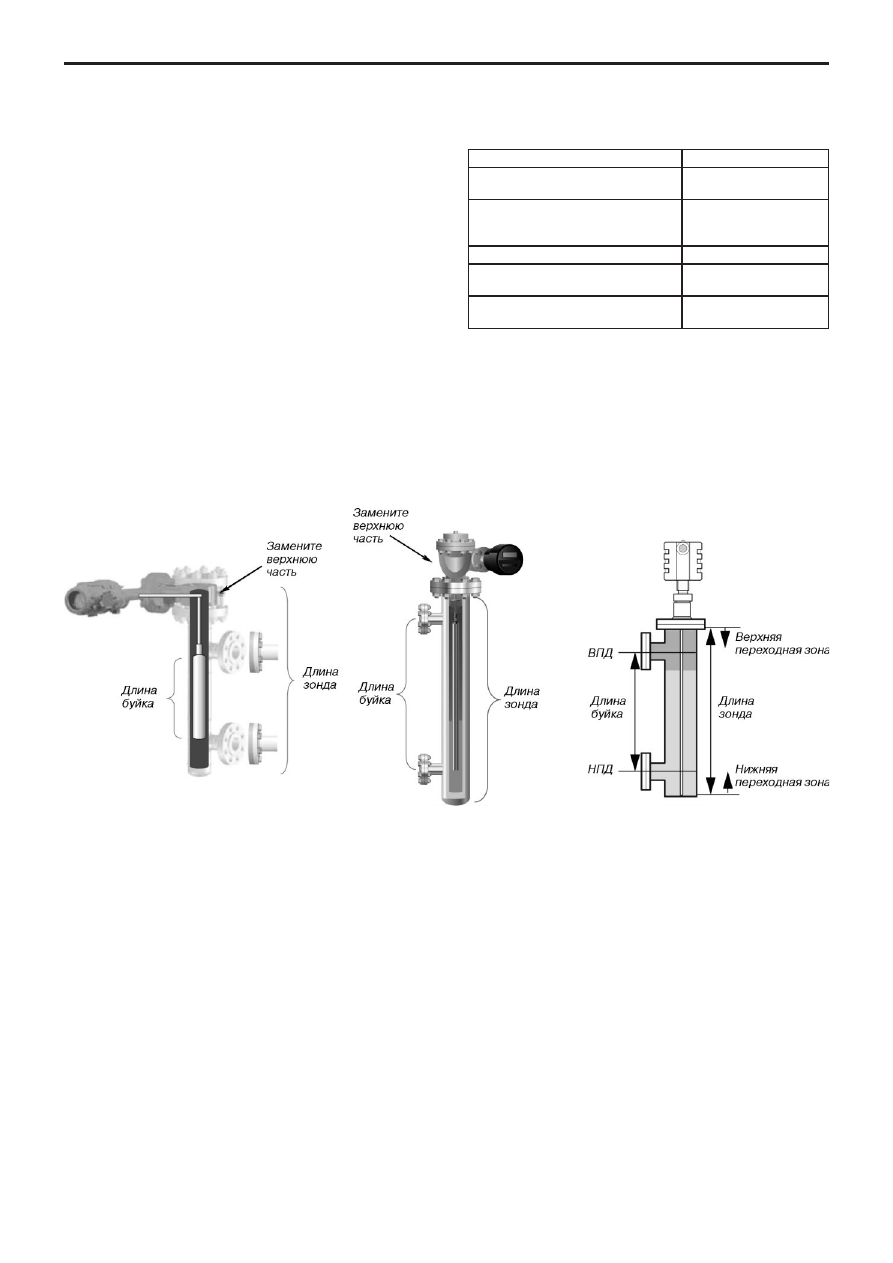

Длина зонда должна соответствовать высоте камеры

буйкового уровнемера.

Тип и форма монтажных фланцев могут отличаться в

зависимости от производителя буйкового уровнемера.

ВВЕДЕНИЕ

Сравнение волноводных радарных уровнемеров Rose-

mount с буйковыми уровнемерами.

Буйковые уровнемеры используются для измерения

уровня,  уровня  границы  раздела  двух  сред  и  плотности.  В
каждом  из  этих  случаев  принцип  измерения  основывается
на  плавучести  буйка  в  жидкости.  Таким  образом,  плотность
жидкости  –  это  ключевой  фактор,  от  которого  зависит
размер  буйка  и  стабильность  показаний  уровнемера.  Любое
отклонение  от  начального  значения  плотности  среды  (по
которой  подбирался  буек)  может  влиять  на  погрешность
измерений.

Буйковые

уровнемеры

подвержены

воздействию

вибрации и турбулентности, а также имеют подвижные
части,

требующие

периодического

обслуживания

или

замены,  которые  могут  изнашиваться  в  процессе  работы,
деформироваться,  загрязняться,  что  может  привести  к
неверным  показаниям  переменных  процесса.  Затраты  на
техническое  обслуживание  таких  уровнемеров  могут  быть
достаточно высоки.

Волноводные радарные уровнемеры (в западной аббре-

виатуре  Guided  Wave  Radar  или  GWR)  не  имеют  подвижных
частей  и  уже  вследствие  этого  могут  снизить  затраты  на  их
обслуживание.  Прямой  метод  измерений,  обеспечиваемый
данным

типом

приборов,

значительно

уменьшает

погрешность, увеличивает стабильность и безопасность
проводимых измерений. Волноводные радарные уровнемеры
не подвержены влиянию изменений плотности, механических
вибраций или сильной турбулентности. Для их монтажа могут
использоваться уже имеющиеся камеры. Таким образом,
процесс замены может быть значительно упрощен.

Для правильного монтажа на резервуаре или камере и

корректной  последующей  работы  уровнемер  должен  быть
поставлен с фланцем подходящего/соответствующего типа и
размера.  В  настоящее  время  уровнемеры  Rosemount  3300  и
5300  поставляются  с  различными  типами  присоединений  по
стандартам  ГОСТ,  DIN,  ANSI  или  с  фланцами  и  уплотнениями
нестандартных размеров и форм.

ШАГИ ПО ОПРЕДЕЛЕНИЮ ЗАМЕНЫ.

ROSEMOUNT 3300 ИЛИ 5300?

1. Определите, какой тип измерений необходим:

уровень, граница раздела сред, плотность?

Если

необходимо измерять уровень, замена буйков волноводными
радарами  выполняется  достаточно  просто,  без  особых
требований  и  условий.  Для  этого  достаточно  соблюсти
лишь  несколько  простых  рекомендаций,  которые  будут
описаны  ниже.  Для  измерения  уровня  границы  раздела
сред  волноводными  радарами,  верхняя  среда  должна  иметь
диэлектрическую  проницаемость  (ДП)  ниже,  чем  у  той
жидкости,  которая  будет  находиться  внизу  (для  измерений
уровня  границы  раздела  смотрите  рекомендации  ниже).
Для  случаев  измерений  уровня  границы  раздела  с  наличием
толстого  эмульсионного  слоя,  показания  волноводного
радарного  уровнемера  могут  быть  непредсказуемыми.  Для
таких  применений  мы  предлагаем  рассмотреть  возможность
использования  буйковых  уровнемеров  Fisher  от  компании
Emerson.  Также  волноводные  радарные  уровнемеры  не
предназначены  для  измерения  плотности.  Для  процессов,
где  необходимо  измерение  плотности,  мы  предлагаем
рассмотреть  возможность  использования  датчиков  гидро-
статического  давления  (ДГ  или  ДД)  Rosemount  3051  или
Метран 150.

2. По рис.1 определите тип/форму выносной каме-

ры.

Рис.1. Тип/форма камеры буйкового уровнемера.

Боковой

Боковой-нижний

Верхний-нижний

Верхний-боковой

Возможна замена волноводным радаром

Замена непосредственно волноводным радаром

невозможна

www.emerson.ru/automation

www.metran.ru

Общие:

т. (351) 7995152; ф.7995152 доб.1924; info.metran@emerson.com

Центр поддержки Заказчика:

т. (351) 7995151; ф.7995588; CIS-Support@emerson.com

Замена буйковых уровнемеров на волноводные радарные уровнемеры

Определите производителя, тип и размер

ответных фланцев на выносной камере

(ГОСТ, DIN, ANSI

или нестандартный/патентованный). Внешний диаметр (ВнД)
фланца камеры в верхней части может помочь определить
стандарт, по которому он выполнен или производителя:

Fisher 249B и 259B:

ВнД 229 мм

Fisher 249C:

ВнД 148 мм

Fisher 249К:

ВнД 254 мм

Fisher 249N:

ВнД 254 мм

Masoneilan:

ВнД 190 мм

Все остальные: по спецификациям ANSI или DIN

4. По рис.2 определите тип буйкового уровнемера: с

торсионной трубкой или с подпружиненным буйком.

5. Определите длину зонда.

Длина зонда определяется

расстоянием от опорной поверхности фланца до дна камеры
(внутренняя полость камеры), как показано на рис.2 и в табл.1.
Зонд должен быть практически равен длине камеры, но при
этом не должен касаться ее дна. Между концом зонда и дном
камеры должен оставаться небольшой зазор (от 12 до 25 мм).

Уровнемеры Rosemount моделей 3301/5301 ре-

комендуются для измерений уровня при наличии
“воздушной подушки” между фланцем и поверхностью
верхней среды или уровня границы раздела сред при
полном погружении зонда.

Многие

буйковые

уровнемеры,

установленные

на

резервуаре, осуществляют измерение только уровня границы
раздела  сред.  Если  для  такого  типа  измерений  использовать
волноводные  радары  Rosemount  моделей  3301/5301,  то
верхняя  часть  зонда  должна  быть  полностью  погружена
в  верхнюю  жидкость,  и  измеряться  будет  только  уровень
границы  раздела  двух  жидкостей.  К  таким  условиям
работы  применяются  те  же  рекомендации,  касающиеся
диэлектрических  свойств  сред,  что  и  при  одновременном
измерении уровня и уровня границы раздела двух сред.

Рекомендации по измерению уровня границы

раздела двух жидких сред

• Жидкость с меньшей диэлектрической проницаемостью
должна находиться сверху.

Выносные камеры разных производителей и

рекомендуемые длины зондов

Таблица 1

(1)

Если используется промывочное кольцо, необходимо

добавить 25 мм.

(2)

В случае с другими производителями могут быть небольшие

отличия.

Данное

значение

является

приблизительным.

Проверьте фактическую длину зонда.

(3)

Длина зонда зависит от модели уровнемера, уточните

параметры процесса (давление, температуру, плотность
среды), на которые рассчитан уровнемер.

Производитель камеры

Длина зонда

(1)

Fisher (249В, 249С, 249К, 249N,
259В)

Длина буйка + 229 мм

Masoneilan (уровнемеры с
торсионной трубкой), фланец
производителя

Длина буйка + 203 мм

Прочие с торсионной трубкой

(2)

Длина буйка + 203 мм

(1)

Magnetrol (с подпружиненным
буйком)

(3)

Длина буйка + 195 мм
до 383 мм

Прочие (с подпружиненным
буйком)

(2)

Длина буйка + 500 мм

Рис.2. Определение типа буйкового уровнемера.

ИЗМЕРЕНИЕ УРОВНЯ ГРАНИЦЫ РАЗДЕЛА СРЕД

Уровнемер

с торсионной трубкой

Уровнемер

с подпружиненным буйком

•  Типичное  применение  (нефтепродукт/вода):  жидкость  с
низкой  диэлектрической  постоянной  (<3)  находится  сверху,
жидкость  с  высокой  диэлектрической  постоянной  (>20)  –
снизу.

• Разность значений диэлектрических постоянных двух
жидкостей должна составлять не менее 6.

• Значение диэлектрической постоянной верхней жидкости
должно быть известно (возможно определение на месте).

•  Толщина слоя верхней жидкости не должна составлять менее
10 см для уровнемеров Rosemount 3300 (с жестким зондом) и
не  менее  13  см  для  уровнемеров  Rosemount  5300  (для  всех
типов  зондов,  за  исключением  коаксиальных  исполнения
HTHP).

• Примеры значений диэлектрических постоянных: темные
и светлые нефтепродукты (нефть, бензин) обычно от 1,8
до 4. Для воды и водных растворов кислот характерны высокие
значения диэлектрической постоянной (>50).

Замена буйковых уровнемеров на волноводные радарные уровнемеры

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ТИПА ЗОНДА

В большинстве случаев для установки в выносные камеры

рекомендуются одинарные жесткие зонды. Исключением
являются измерения сжиженных газов под высоким давлением
(более 40 атм./4 МПа), в таких случаях лучше использовать
коаксиальные

зонды.

Одинарные

зонды

являются

предпочтительным выбором для грязных и вязких жидкостей,
так  как  в  случае  загрязнения,  их  очистка  значительно
легче,  чем  очистка  других  типов  зондов.  Поскольку  стенки
успокоительных  труб  или  выносных  камер  способствуют
усилению  сигнала,  одинарные  зонды  можно  использовать
как  для  измерений  уровня  жидкостей  с  малым  значением
диэлектрической  постоянной,  так  и  для  измерений  уровня
границы  раздела  сред.  При  монтаже  уровнемера  в  камере
или  успокоительной  трубе  рекомендуется  использовать
центровочный диск.

Рис. 3. Измерение уровня границы раздела сред с

полностью погруженным зондом.

Рис. 4. Типы зондов - одинарные зонды доступны

в стандартном исполнении и исполнении высокая

температура/высокое давление (HTHP/HP).

Рис. 5. Одинарный жесткий зонд

с центровочным диском.

Примеры применений уровнемеров Rosemount разных
моделей: 3301/5301 и 3302/5302

•  Волноводные  радарные  уровнемеры  Rosemount  моделей
3301 и 5301 могут использоваться как для измерения уровня,
так  и  уровня  границы  раздела  сред.  Для  измерения  уровня
границы  раздела  сред  зонды  уровнемеров  должны  быть
полностью  погружены  в  жидкость  (см.рис.3).  Рекомендуется
использовать

промывочные

кольца

для

устранения

“воздушных подушек”.
•  Rosemount моделей 3302 или 5302 могут использоваться для
одновременного измерения как уровня, так и уровня границы
раздела  сред.  Эти  модели  рекомендуется  использовать
при  наличии  большой  “воздушной  подушки”  в  верхней  части
камеры.

Буйковые уровнемеры без камер

Буйковый

уровнемер

может

быть

смонтирован

непосредственно на резервуаре в успокоительном колодце
(трубе). В подобных случаях длина буйка определяется
необходимым

диапазоном

измерений.

Для

замены

рекомендуется  использовать  жесткие  зонды,  но,  если
необходимо  применение  гибкого  зонда,  то  его  нужно
установить по центру трубы, чтобы он не касался ее стенок. При
использовании  гибкого  зонда  минимальный  рекомендуемый
диаметр успокоительной трубы составляет 10 см.

Соединения с промывкой и продувкой

Достаточно часто при измерениях в выносных камерах

требуется  продувка  их  верхней  части.  Это  предотвращает
образование  “воздушной  подушки”  при  измерении  уровня
границы раздела с полностью погруженным зондом. Продувка
необходима,  если  нужно  имитировать  изменения  уровня
для  проверки  выходного  сигнала  уровнемеров  Rosemount
3300/5300  или  для  дренирования  камеры.  Для  выполнения
этих задач доступны следующие опции:
•  Специальное  промывочное  кольцо  для  установки  между
фланцами  уровнемера  и  байпасной  камеры,  для  Rosemount
3300 или 5300 с фланцами ANSI или DIN.
•  Фланцы

со

встроенной

промывочной/продувочной

системой, для зондов с резьбовым присоединением 1

1/2

“ NPT.

Рис. 6. Rosemount серий 3300/5300

с промывочным/продувочным соединением.

Для фланцев ANSI

Для камер 249В, 249С и

фланцев Masoneilan

Замена буйковых уровнемеров на волноводные радарные уровнемеры

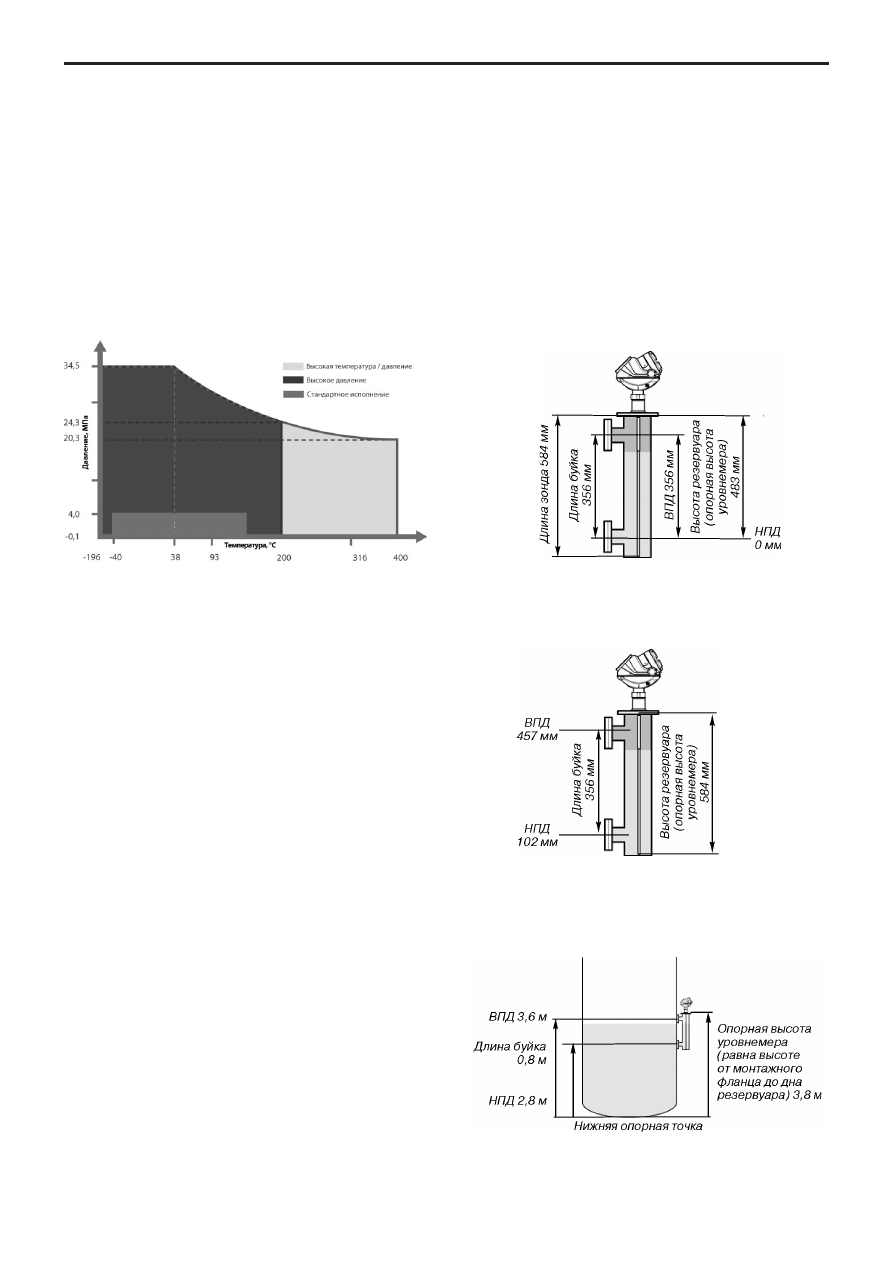

Рис. 7. Пределы рабочих температур и давлений

для зондов следующих исполнений:

стандартного, HP и HTHP.

ВАРИАНТЫ НАСТРОЙКИ ДИАПАЗОНА ИЗМЕРЕНИЙ

Выносные камеры устанавливаются на резервуар в

соответствии  с  желаемым  типом  и  диапазоном  измерений.
Диапазон, измеряемый в камерах, часто является небольшой
частью полной высоты резервуара.
В  случае  с  буйковыми  уровнемерами  диапазон  измерений
и  пределов  выходного  сигнала  соответствует  длине  буйка.
Нижний (НПД) и верхний (ВПД) пределы диапазона измерений
соответствуют  низу  и  верху  буйка.  В  выносных  камерах
верхний  и  нижний  пределы  соответствуют  высоте  осевых
линий отводных труб.

Вариант

Установка НПД на уровень нижнего отбора (0 мм)

Установите опорную высоту как расстояние до точки, где

уровень  является  нулевым.  В  этом  примере  осевая  линия
нижней  отводной  трубы  находится  на  расстоянии  483  мм  от
опорной  точки.  Диапазон  выходного  сигнала  будет  равен
разнице  высот  осевых  линий  отводных  труб  относительно
точки  нулевого  уровня.  НПД  нужно  установить  на  0  мм,  ВПД
должен быть установлен на 356 мм. Длина зонда должна быть
установлена в соответствии с его реальной длиной.

Вариант 2 .
Соответствие выходному сигналу буйкового уровне-

мера

Опорная высота должна равняться длине зонда. НПД

равняется  расстоянию  от  конца  зонда  до  нижней  отводной
трубы.  ВПД  –  это  НПД  плюс  расстояние  до  осевой  линии
верхней  отводной  трубы.  В  этом  примере  опорная  высота
уровнемера  равняется  длине  зонда  (584  мм),  НПД  равняется
102 мм и ВПД равняется 457 мм.

Рис. 8. Настройка диапазона измерений.

Вариант 1.

Рис. 9. Настройка диапазона измерений.

Вариант 2.

Рис. 10. Настройка диапазона измерений.

Вариант 3.

Условия процесса (давление и температура)

Стандартные исполнения зондов волноводных радаров

Rosemount  3300  и  5300  подходят  для  применений  при
температурах  до  150°C  и  давлении  до  4  МПа.  Для  более
высоких давлений и температур предусмотрены специальные
исполнения  зондов  для  высокого  давления  и  высокой
температуры  (HTHP)  или  для  высокого  давления  (HP).
Дополнительная информация о диапазонах рабочих давлений
и температур приведена на рис.7.

Волноводные радарные уровнемеры Rosemount 5300

обладают  высокой  чувствительностью  и  рекомендуются
практически  для  всех  применений  по  измерению  уровня
сжиженных  газов  под  давлением  свыше  4  МПа.  Исключение
составляют  измерения  уровня  границы  раздела  сред  с
полностью погруженным зондом.

Вариант

Соответствие общему уровню в резервуаре

Для того чтобы результат измерений соответствовал

реальному  уровню  жидкости  в  резервуаре,  в  настройки
уровнемера  необходимо  ввести  корректную  высоту  резер-
вуара. НПД равняется расстоянию от дна резервуара (нижней
опорной точки) до осевой линии нижней отводной трубы. ВПД
равно  НПД  плюс  межцентровое  расстояние  между  верхней
и  нижней  отводными  трубами.  Также  необходимо  ввести
реальную длину зонда.

Пример: замена буйка длиной 813 мм зондом длиной

1041 мм. Опорная высота равняется расстоянию от монтажного
фланца до дна резервуара. Длина зонда в настройках
уровнемера должна соответствовать его реальной длине. НПД
соответствует расстоянию от осевой линии нижней отводной
трубы до дна резервуара.

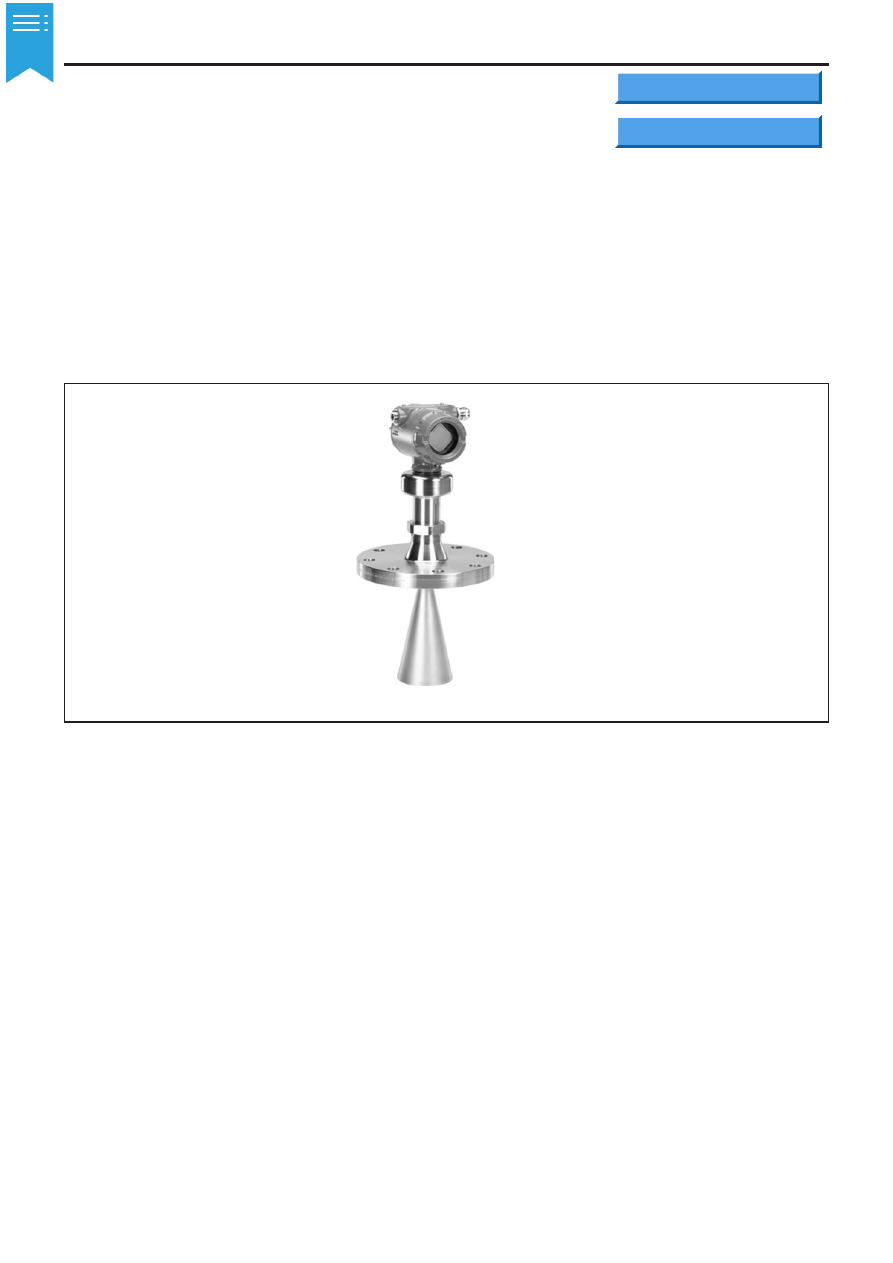

Уровнемер 5408

Измеряемые среды: жидкости и шламы

Основная погрешность: ±2 мм

Максимальный диапазон измерений: 40 м
(25 м в режиме безопасности — SIS)

Выходной сигнал: двухпроводной 4–20 мА /
цифровой на базе протокола HART версии 6
или 7

Безопасное, простое и дистанционное
д и а г н о с т и р о в а н и е б е з п р е р ы в а н и я
процесса: образования загрязнений на
зонде или внезапного падения мощности
сигнала, мониторинг входного напряжения.

Соответствует стандарту функциональной
безопасности IEC 61508 — SIL 2

У р о в н е м е р 5 4 0 8 – э т о д в у х п р о в о д н ы й

бесконтактный  радарный  уровнемер  для  измерения
уровня  жидкостей  и  шламов  в  широком  диапазоне.
В  нем  применяется  уникальная  энергоэффективная
радиолокационная  технология,  которая  обеспечивает
надежную работу даже в сложных условиях.

НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Измерение основано на принципе частотно-

модулированной непрерывной волны (FMCW) с быстрой
разверткой. Радиолокационные сигналы непрерывно
передаются на поверхность среды с частотой микроволн,
модулированной по диапазону. Уровень пропорционален
разности частот между получаемым и передаваемым
сигналом.

код

заказа

опросный

лист

содержание .. 11 12 13 14 ..
