Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 12

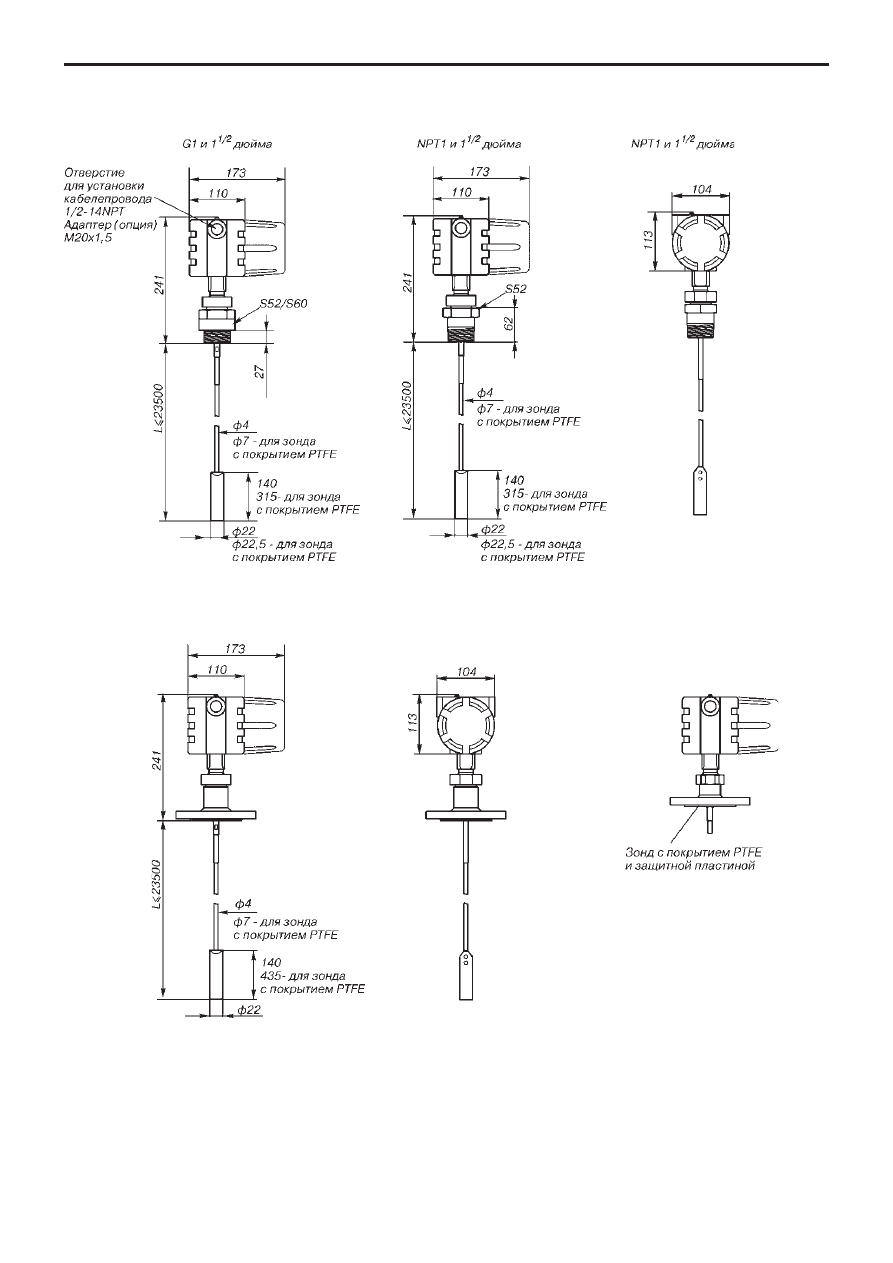

Уровнемер 3300

ОДИНАРНЫЙ ГИБКИЙ ЗОНД*

Резьбовое присоединение.

Фланцевое присоединение.

Размеры приведены в мм.

Рис.18.

* Также доступно гигиеническое присоединение  см.раздел "Информация для оформления заказа".

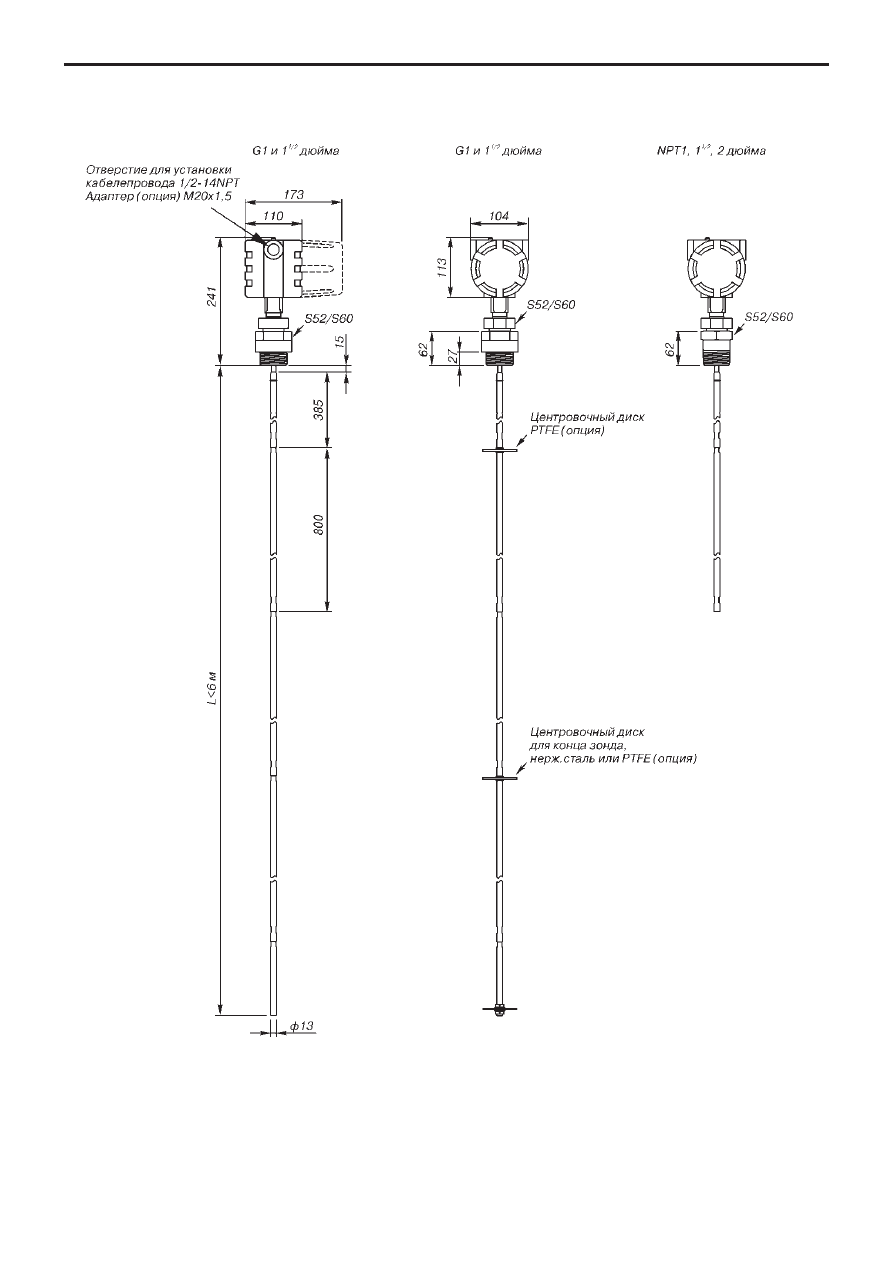

Уровнемер 3300

СЕГМЕНТИРОВАННЫЙ ОДИНАРНЫЙ ЖЕСТКИЙ ЗОНД

Резьбовое присоединение.

Размеры приведены в мм.

Рис.19.

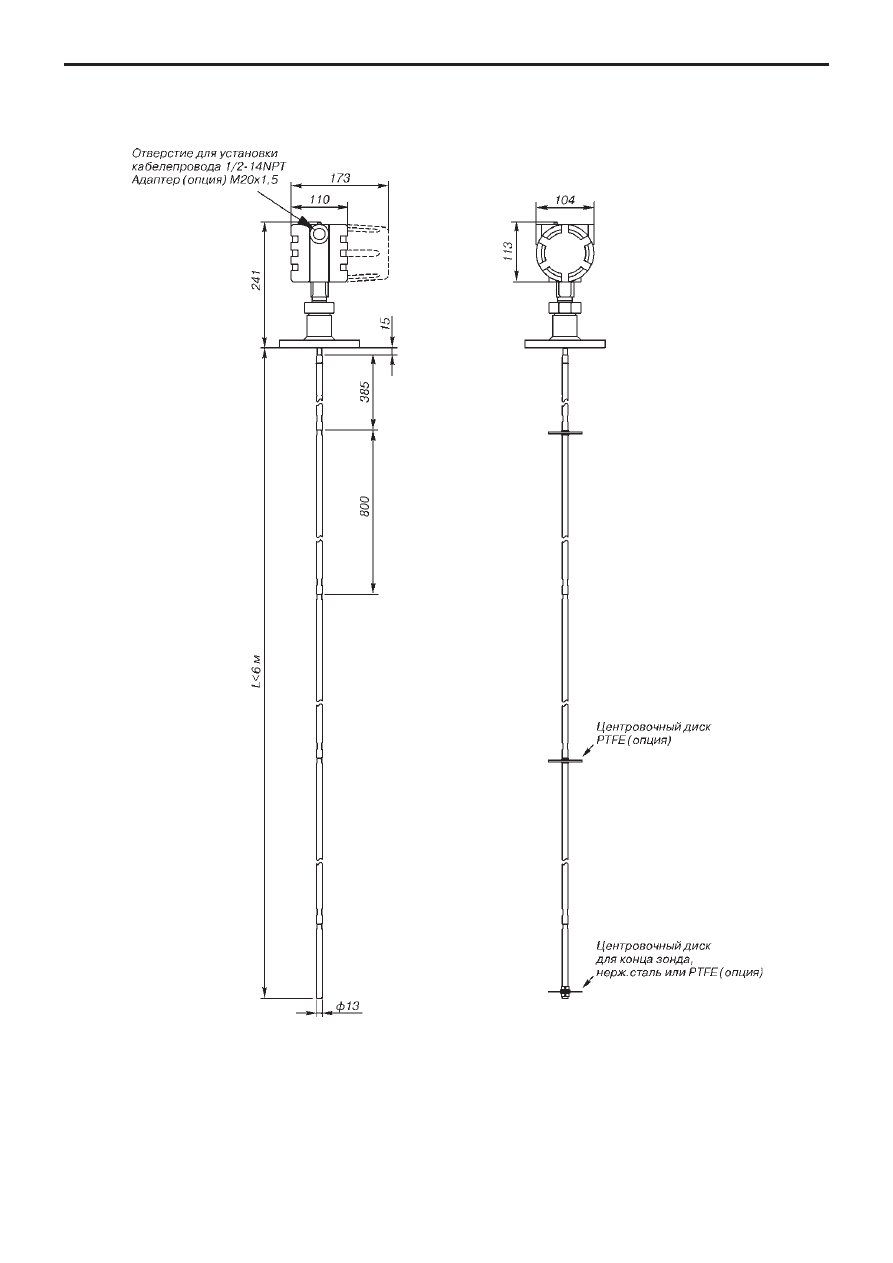

Уровнемер 3300

СЕГМЕНТИРОВАННЫЙ ОДИНАРНЫЙ ЖЕСТКИЙ ЗОНД

Фланцевое присоединение.

Размеры приведены в мм.

Рис.20.

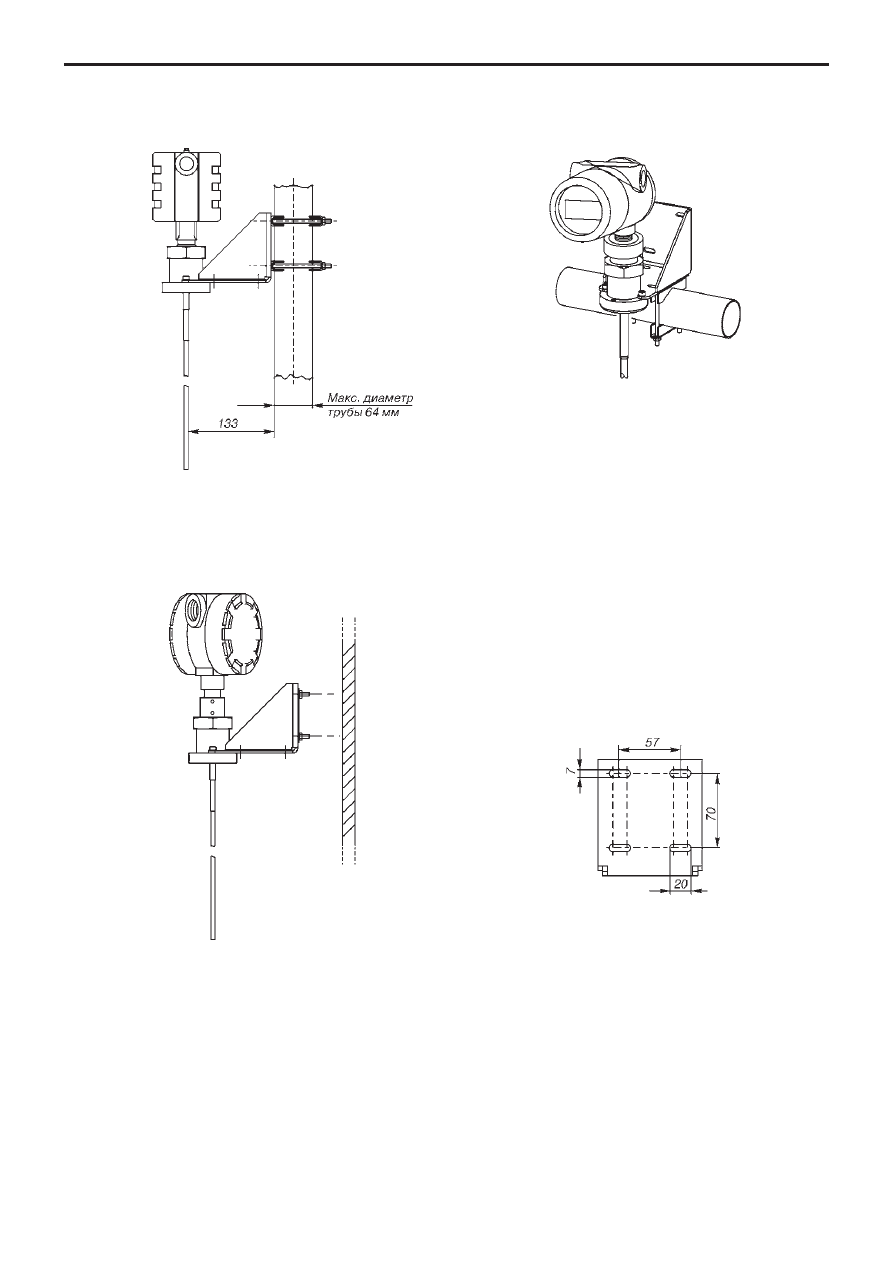

Уровнемер 3300

ВЫНОСНОЙ МОНТАЖ

Монтаж на трубу (вертикальная труба).

Размеры приведены в мм.

Рис.21.

Монтаж на стену.

Размеры приведены в мм.

Рис.23.

Монтаж на трубу (горизонтальная труба).

Размеры приведены в мм.

Рис.22.

Шаблон сверления отверстий для настенного монтажа.

Размеры приведены в мм.

Рис.24.

Уровнемер 3300

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

В графе "Стандарт" отмечены

   популярные исполнения с минимальным сроком поставки,

   исполнения производимые в России.

Таблица 7

Модель

Описание продукта

Стандартные

3301

Волноводный уровнемер для измерения уровня или уровня границы раздела двух сред
(измерение уровня границы раздела доступно при полностью погруженном зонде)

3302

Волноводный уровнемер для измерения уровня и уровня границы раздела двух сред

Выходной сигнал

H

4-20 мА/HART

M

RS485 Modbus

(1)

Материал корпуса

A

Алюминий с полиуретановым покрытием

S

Нержавеющая сталь марки CF8M (ASTM A743)

Кабельные вводы

1

1/2-14 NPT

2

M20x1,5 (адаптер)

Рабочая температура и давление

(2)

Тип зонда

S

Стандартное исполнение:
-0,1…4 МПа (-1…40 бар) при температуре до
150°C

3301: Все
3302: 1A, 2A, 3B, 4A, 4B и 4S

Конструкционные материалы

(3)

: присоединение к

резервуару/зонд

Тип зонда

1

Нерж. сталь 316 L (EN 1.4404)

3301: Все
3302: 1A, 2A, 3B, 4A, 4B и 4S

2

Сплав C-276. При наличии фланцевого
присоединения оснащается защитной
пластиной

3301: 3A, 3B, 4A
3302: 3B и 4A

3

Сплав 400. При наличии фланцевого
присоединения оснащается защитной
пластиной

3301: 3А, 3B, 4A, 5A и 5B
3302: 3B и 4A

7

Зонд и фланец с покрытием PTFE.
Оснащается защитной пластиной

3301: 4A и 5A, исполнение с фланцем
3302: 4A, исполнение с фланцем

8

Зонд с покрытием PTFE

3301: 4A и 5A
3302: 4A

Материал уплотнительного кольца

(проконсультируйтесь с заводом-изготовителем о возможности

использования других материалов)

V

Фторэластомер Viton

®

Е

Этиленпропилен

К

Перфторэластомер Kalrez

®

 6375

В

Buna-N

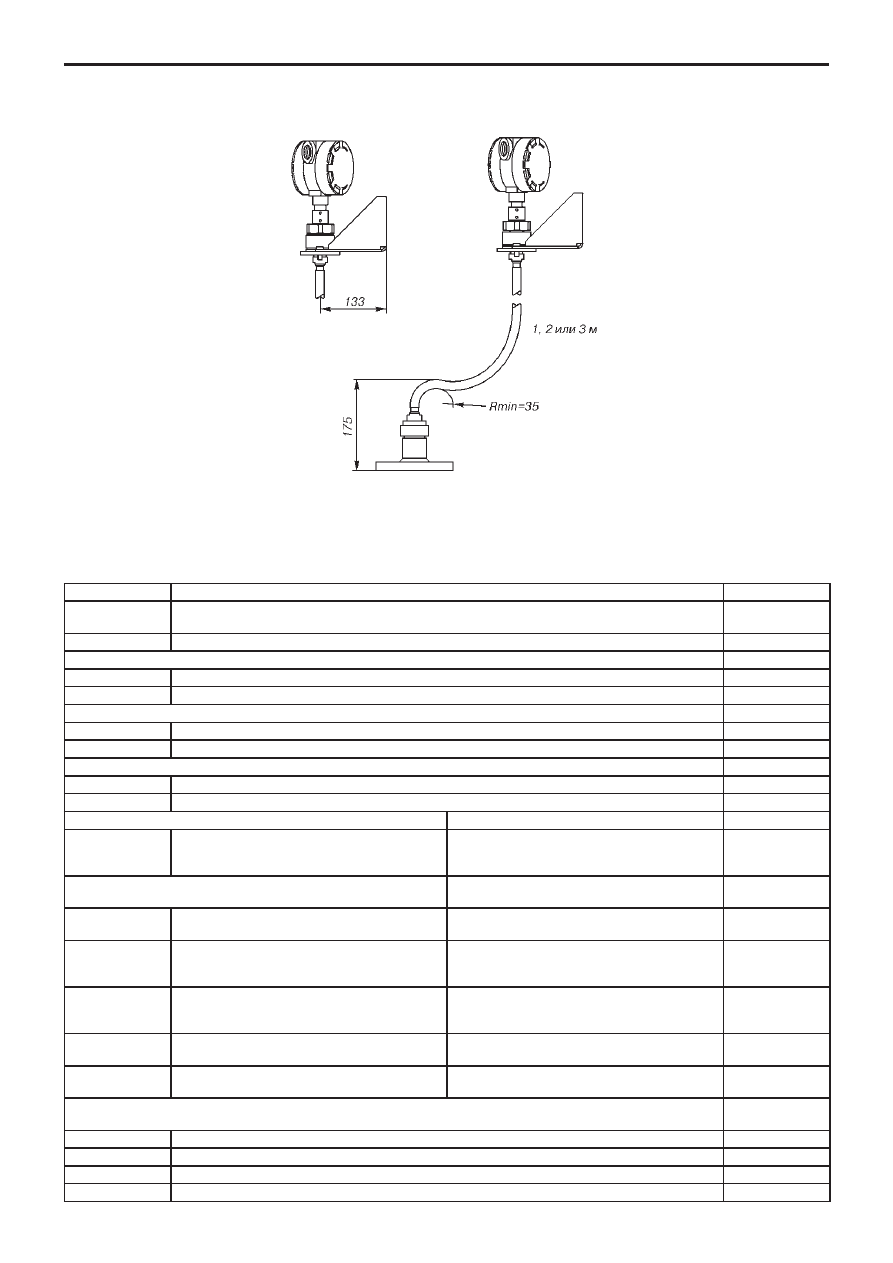

Рис.25.

УДАЛЕННЫЙ МОНТАЖ

Уровнемер 3300

Продолжение таблицы 7

Тип зонда, модель 3301

Присоединение к резервуару

Длина зонда

Стандартные

3В

Коаксиальный, перфорированный.
Для измерения уровня и уровня границы
раздела или более простой очистки

Фланец, резьба 1, 1,5 или 2 дюйма

Мин.: 0,4 м
Макс.: 6 м

4B

Одинарный жесткий (13 мм)

(4)

Фланец, резьба 1, 1,5 или 2 дюйма,
Tri-Clamp

Мин.: 0,4 м
Макс.: 4,5 м

5А

Одинарный гибкий с грузом

Фланец, резьба 1, 1,5 или 2



дюйма,

Tri-Clamp

Мин.: 1 м
Макс.: 23,5 м

1А

Двойной жесткий

Фланец, резьба 1,5 или 2



дюйма

Мин.: 0,4 м
Макс.: 3 м

2А

Двойной гибкий с грузом

Фланец, резьба 1,5 или 2 дюйма

Мин.: 1 м
Макс.: 23,5 м

ЗА

Коаксиальный (только для измерения
уровня)

Фланец, резьба 1, 1,5 или 2



дюйма

Мин.: 0,4 м
Макс.: 6 м

4А

Одинарный жесткий (8 мм)

Фланец, резьба 1, 1,5 или 2



дюйма,

Tri-Clamp

Мин.: 0,4 м
Макс.: 3 м

5В

Одинарный гибкий с фиксатором

Фланец, резьба 1, 1,5 или 2



дюйма,

Tri-Clamp

Мин.: 1 м
Макс.: 23,5 м

Тип зонда, модель 3302

Присоединение к резервуару

Длина зонда

3В

Коаксиальный, перфорированный.
Для измерения уровня и уровня границы
раздела или более простой очистки

Фланец, резьба 1, 1,5 или 2



дюйма

Мин.: 0,4 м
Макс.: 6 м



4B

Одинарный жесткий (13 мм)

(4)

Фланец, резьба 1, 1,5 или 2 дюйма,
Tri-Clamp

Мин.: 0,4 м
Макс.: 4,5 м



1А

Двойной жесткий

Фланец, резьба 1,5 или 2 дюйма

Мин.: 0.4 м
Макс.: 3 м

2А

Двойной гибкий с грузом

Фланец, резьба 1,5 или 2 дюйма

Мин.: 1 м
Макс.: 23,5 м

4А

Одинарный жесткий (8 мм)

Фланец, резьба 1, 1,5 или 2



дюйма,

Tri-Clamp

Мин.: 0,4 м
Макс.: 3 м

4S

Сегментированный одинарный жесткий
(13 мм)

Фланец, резьба 1, 1,5 или 2



дюйма,

Tri-Clamp

Мин.: 0,4 м
Макс.: 6,0 м

Единицы измерения длины зонда

М

Метрические (м, см)



Максимальная длина зонда

(5)

, м

xxx

0-23 м



Максимальная длина зонда

(5)

, cм

xxx

0-99 cм



Присоединение к резервуару - размер/тип

(проконсультируйтесь с заводом-изготовителем по вопросам

использования других технологических присоединений)

Фланцы ANSI/ASME

(6)(7)

AA

2 дюйма, условное давление 150 по ANSI



AB

2 дюйма, условное давление 300 по ANSI



AC

2 дюйма, условное давление 600 по ANSI. Для зондов исполнений HTHP/HP

AD

2 дюйма, условное давление 900 по ANSI. Для зондов исполнений HTHP/HP

BA

3 дюйма, условное давление 150 по ANSI



BB

3 дюйма, условное давление 300 по ANSI



BC

3 дюйма, условное давление 600 по ANSI. Для зондов исполнений HTHP/HP

BD

3 дюйма, условное давление 900 по ANSI. Для зондов исполнений HTHP/HP

CA

4 дюйма, условное давление 150 по ANSI



CB

4 дюйма, условное давление 300 по ANSI



CC

4 дюйма, условное давление 600 по ANSI. Для зондов исполнений HTHP/HP

CD

4 дюйма, условное давление 900 по ANSI. Для зондов исполнений HTHP/HP

AE

2 дюйма, условное давление 1500 по ANSI. Для зондов исполнений HTHP/HP

Al

2 дюйма, условное давление 600 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

AJ

2 дюйма, условное давление 900 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

AK

2 дюйма, условное давление 1500 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

AE

2 дюйма, условное давление 1500 по ANSI. Для зондов исполнений HTHP/HP

BE

3 дюйма, условное давление 1500 по ANSI. Для зондов исполнений HTHP/HP

Bl

3 дюйма, условное давление 600 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

BJ

3 дюйма, условное давление 900 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

BK

3 дюйма, условное давление 1500 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

Уровнемер 3300

Продолжение таблицы 7

Фланцы ANSI/ASME

(12)(13)

Стандартные

CE

4 дюйма, условное давление 1500 по ANSI. Для зондов исполнений HTHP/HP

Cl

4 дюйма, условное давление 600 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

CJ

4 дюйма, условное давление 900 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

CK

4 дюйма, условное давление 1500 по ANSI с кольцевым соединением (RTJ).
Для зондов исполнений HTHP/HP

DA

6 дюймов, условное давление 150 по ANSI

Фланцы EN (DIN)

(6)(7)

HB

Ду 50, Ру 40

HC

Ду 50, Ру 63. Для зондов исполнений HTHP/HP



HD

Ду 50, Ру 100. Для зондов исполнений HTHP/HP



IA

Ду 80, Ру 16

IB

Ду 80, Ру 40

IC

Ду 80, Ру 63. Для зондов исполнений HTHP/HP



ID

Ду 80, Ру 100. Для зондов исполнений HTHP/HP



JA

Ду 100, Ру 16

JB

Ду 100, Ру 40

JC

Ду 100, Ру 63. Для зондов исполнений HTHP/HP



JD

Ду 100, Ру 100. Для зондов исполнений HTHP/HP



NH

Ду 65, Ру 16, DIN 2513, форма V13

NI

Ду 65, Ру 40, DIN 2513, форма V13

NW

Ду 65, Ру 40, DIN 2513, форма R13



HE

Ду 50, Ру 160. Для зондов исполнений HTHP/HP

HF

Ду 50, Ру 250. Для зондов исполнений HTHP/HP

HI

Ду 50, Ру 40, DIN 2513, форма V13

HJ

Ду 50, Ру 63, DIN 2513, форма V13. Для зондов исполнений HTHP/HP

HK

Ду 50, Ру 100, DIN 2513, форма V13. Для зондов исполнений HTHP/HP

HP

Ду 50, Ру 16, DIN 2512, форма F

HQ

Ду 50, Ру 40, DIN 2512, форма F

HR

Ду 50, Ру 63, DIN 2512, форма F. Для зондов исполнений HTHP/HP

HS

Ду 100, Ру 100, DIN 2512, форма F. Для зондов исполнений HTHP/HP

IE

Ду 80, Ру 160. Для зондов исполнений HTHP/HP

IF

Ду 80, Ру 250. Для зондов исполнений HTHP/HP

IH

Ду 80, Ру 16, DIN 2513, форма V13

II

Ду 80, Ру 40, DIN 2513, форма V13

IJ

Ду 80, Ру 63, DIN 2513, форма V13. Для зондов исполнений HTHP/HP

IK

Ду 80, Ру 100, DIN 2513, форма V13. Для зондов исполнений HTHP/HP

IP

Ду 80, Ру 16, DIN 2512, форма F

IQ

Ду 80, Ру 40, DIN 2512, форма F

JE

Ду 100, Ру 160. Для зондов исполнений HTHP/HP

JF

Ду 100, Ру 250. Для зондов исполнений HTHP/HP

JH

Ду 100, Ру 16, DIN 2513, форма V13

JI

Ду 100, Ру 40, DIN 2513, форма V13

JJ

Ду 100, Ру 63, DIN 2513, форма V13. Для зондов исполнений HTHP/HP

JK

Ду 100, Ру 100, DIN 2513, форма V13. Для зондов исполнений HTHP/HP

JP

Ду 100, Ру 16, DIN 2512, форма F

JQ

Ду 100, Ру 40, DIN 2512, форма F

KA

Ду 150, Ру 16

Фланцы JIS

(6)(7)

Стандартные

UA

50A, 10K



VA

80A, 10K



XA

100A, 10K



UB

50A, 20K

VB

80A, 20K

XB

100A, 20K

YA

150A, 10K

YB

150A, 20K

ZA

200A, 10K

ZB

200A, 20K

Уровнемер 3300

Продолжение таблицы 7

Резьбовые присоединения



(6)

Тип зонда

Стандартные

RA

NPT 1

1/2

 дюйма

3301: Все
3302: 1А, 2A, 3B, 4A, 4B, 4S

RC

NPT 2 дюйма

3301: 1А, 2A, 3A, 3B, 4A, 4B, 4S, 5В
3302: 1А, 2A, 3B, 4A, 4B, 4S

RB

NPT 1 дюйм

3301: 3А, 3B, 4A, 4B, 4S, 5A, 5B
3302: 3B, 4A, 4B, 4S

SA

BSP 1

1/2

 дюйма (G 1

1/2

 дюйма)

3301: Все
3302: 1А, 2A, 3B, 4A, 4B, 4S

SB

BSP 1 дюйма (G 1 дюйм)

3301: 3А, 3B, 4A, 4B, 4S, 5A, 5B
3302: 3B, 4A, 4B, 4S

Гигиенические присоединения Tri-clamp



(6)

Тип зонда

FT

1 1/2 дюйма

3301: 4A, 4B, 4S, 5A, 5B
3302: 4A, 4B, 4S

AT

2 дюйма

BT

3 дюйма

CT

4 дюйма

Оригинальные фланцы



(8)

TF

Fisher – нерж. сталь 316L (для буйковых уровнемеров модели 249B), фланец с торсионной
трубкой

TT

Fisher - нерж. сталь 316L (для буйковых уровнемеров модели 249B), фланец с торсионной
трубкой

TM

Masoneilan - нерж. сталь 316L, фланец с торсионной трубкой

Сертификация для применения изделия в опасных зонах

NA

Общепромышленное применение

E1

Маркировка взрывозащиты по ATEX

(9)



I1

Маркировка искробезопасности по ATEX



EM

Маркировка взрывозащиты в соответствии с ТР ТС (EAC)

IM

Маркировка искробезопасности в соответствии с ТР ТС (EAC)

Опции

М1

Встроенный цифровой дисплей

Р1

Сертификат гидростатических испытаний

(10)

N2

Сертификат соответствия стандарту NACE MR-0175

(11)

 и MR-0103



LS

Удлиняющий стержень

(12)

 длиной 250 мм для одинарного гибкого зонда для предотвращения

контакта зонда со стенкой/патрубком. Стандартная высота составляет 100 мм

W3

Груз весом 1 кг для одинарного гибкого зонда (5A). Длина 140 мм, диаметр 37,5 мм

BR

Монтажный кронштейн для резьбового 1,5-дюймового присоединения NPT (код модели RA)

W2

Короткий груз весом 0,36 кг для одинарного гибкого зонда

(13)

. Длина 50 мм

Центровочные диски

Внешний диаметр

S2

Центровочный диск из нерж. стали 2 дюйма

(14)

45 мм

S3

Центровочный диск из нерж. стали 3 дюйма

(14)

68 мм

S4

Центровочный диск из нерж. стали 4 дюйма

(14)

92 мм

P2

Центровочный диск из PTFE 2 дюйма

(15)

45 мм

P3

Центровочный диск из PTFE 3 дюйма

(15)

68 мм

P4

Центровочный диск из PTFE 4 дюйма

(15)

92 мм

S6

Центровочный диск из нерж. стали 6 дюймов

(14)

141 мм

S8

Центровочный диск из нерж. стали 8 дюймов

(14)

188 мм

P6

Центровочный диск из PTFE 6 дюймов

(15)

141 мм

P8

Центровочный диск из PTFE 8 дюймов

(15)

188 мм

Выносной монтаж

(16)

B1

Кабель и кронштейн для выносного монтажа, длина кабеля 1 м

B2

Кабель и кронштейн для выносного монтажа, длина кабеля 2 м

B3

Кабель и кронштейн для выносного монтажа, длина кабеля 3 м

Специальная настройка (программное обеспечение)

Стандартные

C1

Конфигурирование на заводе-изготовителе (требуется приложить опросный лист)

C4

Уровни сигнала тревоги и насыщения аналогового выходного сигнала в соответствии с
рекомендациями NAMUR, сигнализация высоким уровнем.

C5

Уровни сигнала тревоги и насыщения аналогового выходного сигнала в соответствии с
рекомендациями NAMUR, сигнализация низким уровнем.

C8

Сигнализация низким уровнем

(17)

 (стандартные, принятые в фирме Rosemount уровни сигнала

тревоги и насыщения аналогового выходного сигнала)
