Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 9





Беспроводной уровнемер 3308А

Рис.8д.

Рис.8г.

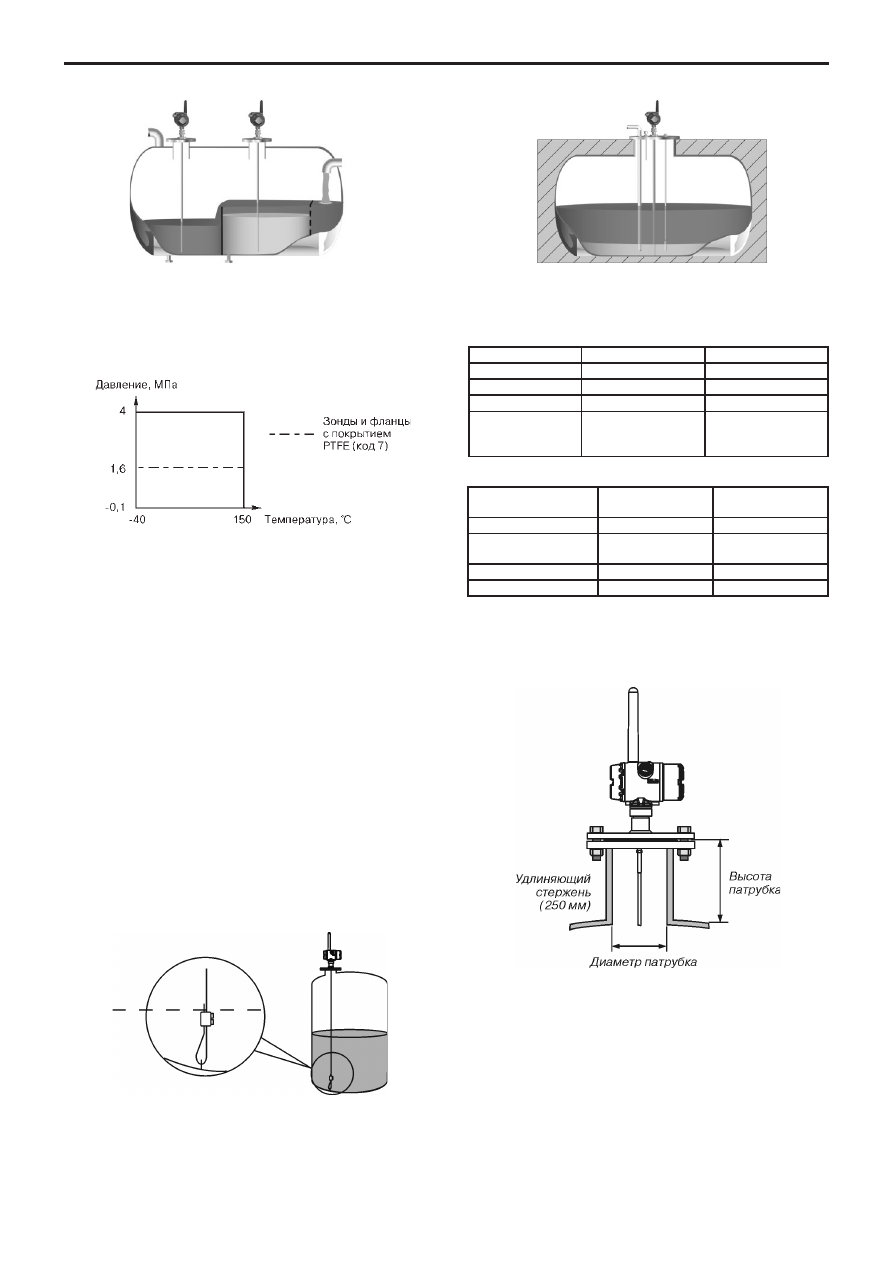

ХАРАКТЕРИСТИКИ ПРОЦЕССА (ТЕМПЕРАТУРА И ДАВЛЕНИЕ)

Рис.9.

Примечание:

максимальная температура указана для

нижней части фланца.

Окончательное  номинальное  значение  давления  и

температуры зависит от типа используемого фланца (табл.4) и
уплотнительных колец (табл.5).

Таблица 5

Размер/тип

Давление, МПа

Температура, °С

ANSI/ASME

4

150

EN (DIN)

4

150

JIS

4

150

Tri Clamp

1,6 - для 1,5” и 2”

1 - для 3” и 4”

присоединений

150

Материал уплотни-

тельного кольца

Минимальная

температура, °С

Максимальная

температура, °С

Viton

®

-15

150

EPDM (этилен-
пропилен)

-40

130

Kalrez

®

 6375

-10

150

Buna-N

-35

110

Нефть

Нефть

Вода

Ниже приведен график по максимально допустимым

значениям давлений и температур для уровнемера 3308A.

Таблица 4

ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ

Как  правило,  уровнемер  монтируется  на  патрубке,

расположенном в верхней части резервуара, с использованием
фланцевого  или  резьбового  присоединения.  При  этом  зонд
может быть установлен под углом до 90° от вертикали. Кроме
того, корпус уровнемера можно повернуть в любом направлении
на 360° вокруг своей оси.

Для  обеспечения  наилучшего  результат  измерения,

следует учитывать следующее:



Уровнемер следует размещать как можно дальше от впускных

отверстий во избежание налива продукта на зонд.



Следует  избегать  контакта  зонда  с  мешалками.  Зонд

необходимо  крепить  ко  дну  резервуара  при  его  установке  в
областях  сильного  течения  жидкости,  а  так  же,  если  зонд  во
время работы может находиться на расстоянии менее 30 см до
стенок или внутренних конструкций в резервуаре (рис.10).

Рис.10.



При  установке  зондов  в  узких  патрубках  рекомендуется

использовать  опцию  LS  (удлиняющий  стержень)  для
предотвращения контакта зонда со стенками патрубка (рис.11).

Рис.11.



Длина  зонда  выбирается  в  соответствии  с  требуемым

диапазоном  измерений.  Зонд  можно  укоротить  в  полевых
условиях.



Для  стабилизации  положения  зонда  в  условиях  бокового

воздействия  среды  можно  фиксировать  зонд  ко  дну,  либо
использовать направляющие.



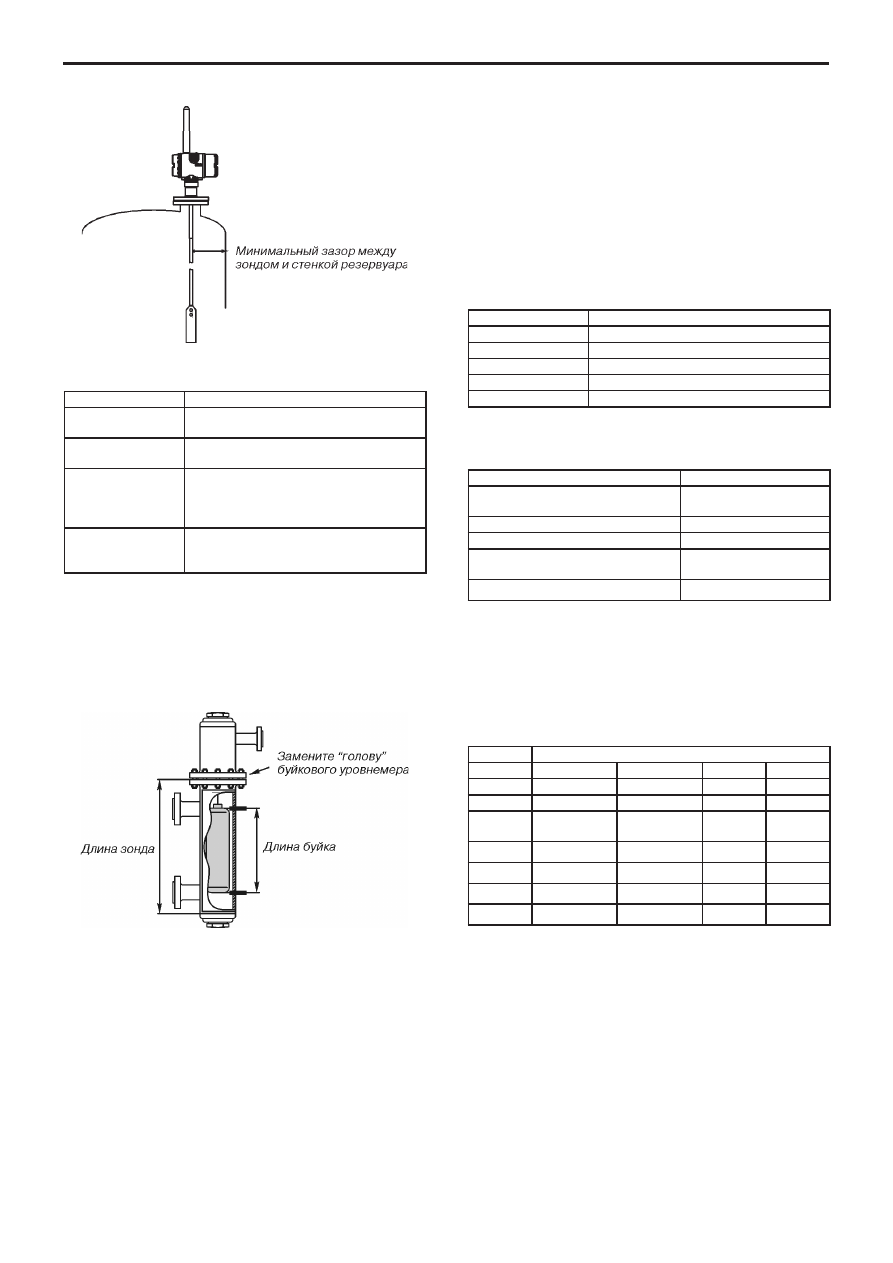

При  возможности  контакта  зонда  со  стенкой,  патрубком

или  другими  объектами  в  резервуаре,  рекомендуется
руководствоваться рекомендациями по минимальному зазору
(рис.11, 12).

Минимальный зазор приведен в табл.6.

Беспроводной уровнемер 3308А

Одинарный гибкий зонд

Рекомендованный
диаметр патрубка

150 мм или более

Мин. диаметр
патрубка

(1)

50 мм

Мин. зазор до
стенки или объекта
внутри резервуара

10 см до гладкой металлической стенки
30 см до внутренних объектов,
шероховатых металлических или
бетонных/пластиковых стенок

Мин. диаметр
трубы/выносной
камеры

Обратитесь на завод-изготовитель

(1)

Требует  специального  конфигурирования  и  установки

верхней зоны нечувствительности и может оказывать влияние
на максимальный диапазон измерений.

Уровнемер

3308

подходит

для

замены

буйкового

уровнемера в существующей выносной камере. Предложение
нестандартных

фланцев

обеспечивает

возможность

использования существующих камер, что упрощает установку.

Рис.13.

Рис.12.

Таблица 6

Размер диска

Наружный диаметр диска

2"

45 мм

3"

68 мм

4"

92 мм

6"

141 мм

8"

188 мм

Чтобы  определить  необходимую  длину  зонда  и  размер

центровочного диска, см. табл.8 и 9.

Таблица 8

Производитель камеры

Длина зонда

 1)

Fisher
(249B, 249C, 2449K, 249N, 249B)

Длина буйка + 229 мм

Masoneilan (с торсионной трубкой) Длина буйка + 203 мм

Прочие - с торсионной трубкой

2)

Длина буйка + 203 мм

Magnetrol
(c пружинным подвесом)

 3)

Длина буйка + от 195
до 383 мм

Прочие - с пружинным подвесом

2)

Длина буйка + 500 мм

Таблица 7

1)

Если  используется  кольцо  для  промывки,  необходимо
добавить к длине зонда 25 мм.

2)

Для  камер  разных  производителей  могут  быть  небольшие
вариации длины зонда.

3)

Длина  зонда  колеблется  в  зависимости  от  расчетного
удельного  веса,  расчетных  давления  и  температуры  и
должна быть проверена дополнительно.

Типоразмер трубы, дюймы

Ду

5s, 5, 10s, 10

4s, 40, 8s, 80

120

160

2"

2"

2"

НП

 1)

НП

 2)

3"

3"

3"

НП

 1)

2"

4"

4"

4"

4"

3"

5"

4"

4"

4"

4"

6"

6"

4"

4"

6"

7"

НП

 1)

6"

НП

 1)

НП

 1)

8"

8"

8"

6"

6"

1)

Данный  типоразмер  не  доступен  для  данного  диаметра
трубы.

2)

Для  данного  типоразмера  трубы  центровочные  диски  не
доступны.

Таблица 9

Рекомендации по замене буйкового уровнемера

на уровнемер 3308

При  замене  буйкового  уровнемера  на  уровнемер  3308

убедитесь в корректном выборе фланца и соответствии длины
зонда длине выносной камеры. Возможно использование как
стандартных  фланцев  ANSI  и  EN  (DIN),  так  и  нестандартных
фланцев.

Для  одинарных  зондов  доступны  центровочные  диски,

которые  позволяют  избежать  контакта  зонда  со  стенкой
камеры  или  трубы.  Диск  крепится  к  концу  зонда.  Доступны
диски из нержавеющей стали и PTFE (фторопласт). Величина
внешнего диаметра D указана в табл.7.

Беспроводной уровнемер 3308А

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

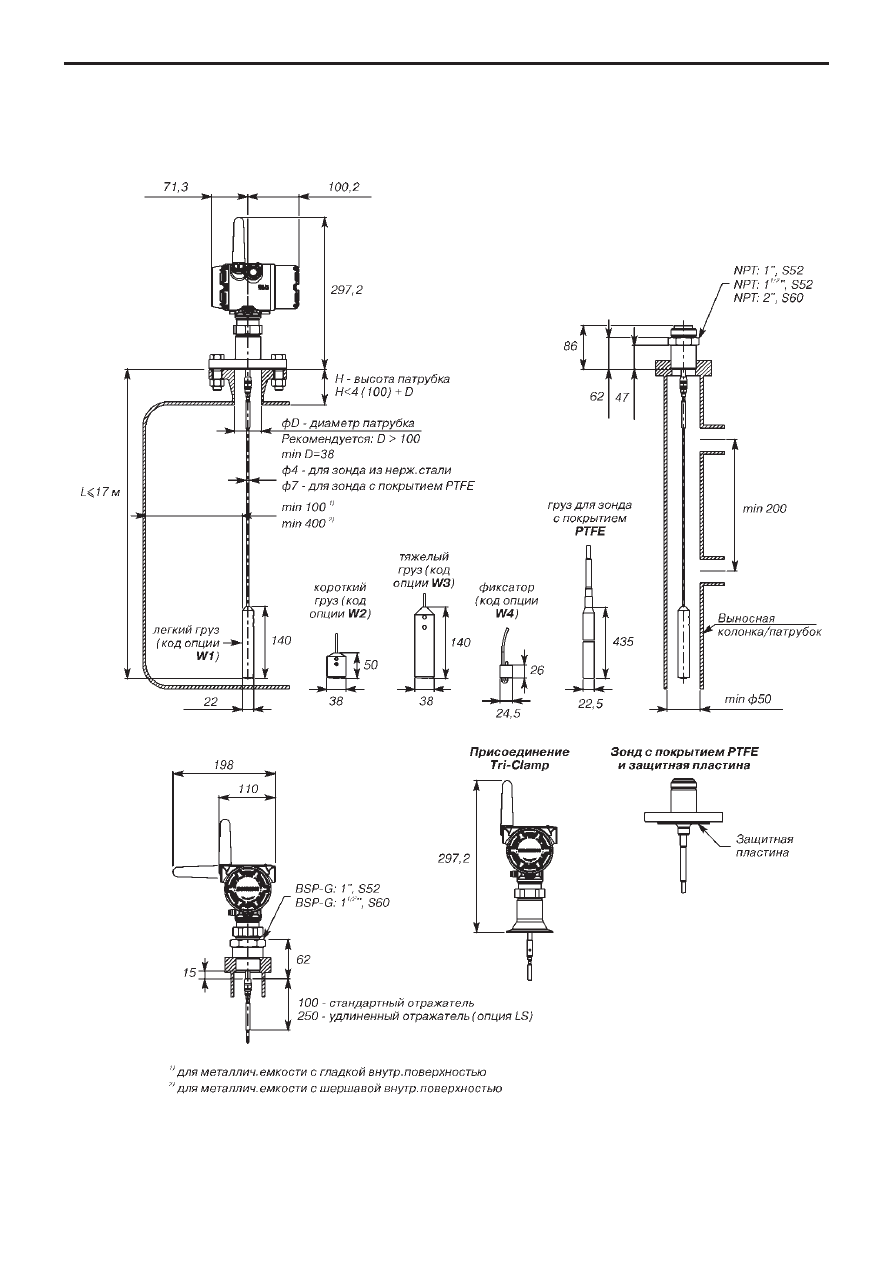

ОДИНАРНЫЙ ГИБКИЙ ЗОНД

Размеры приведены в мм.

Рис.14.

Беспроводной уровнемер 3308А

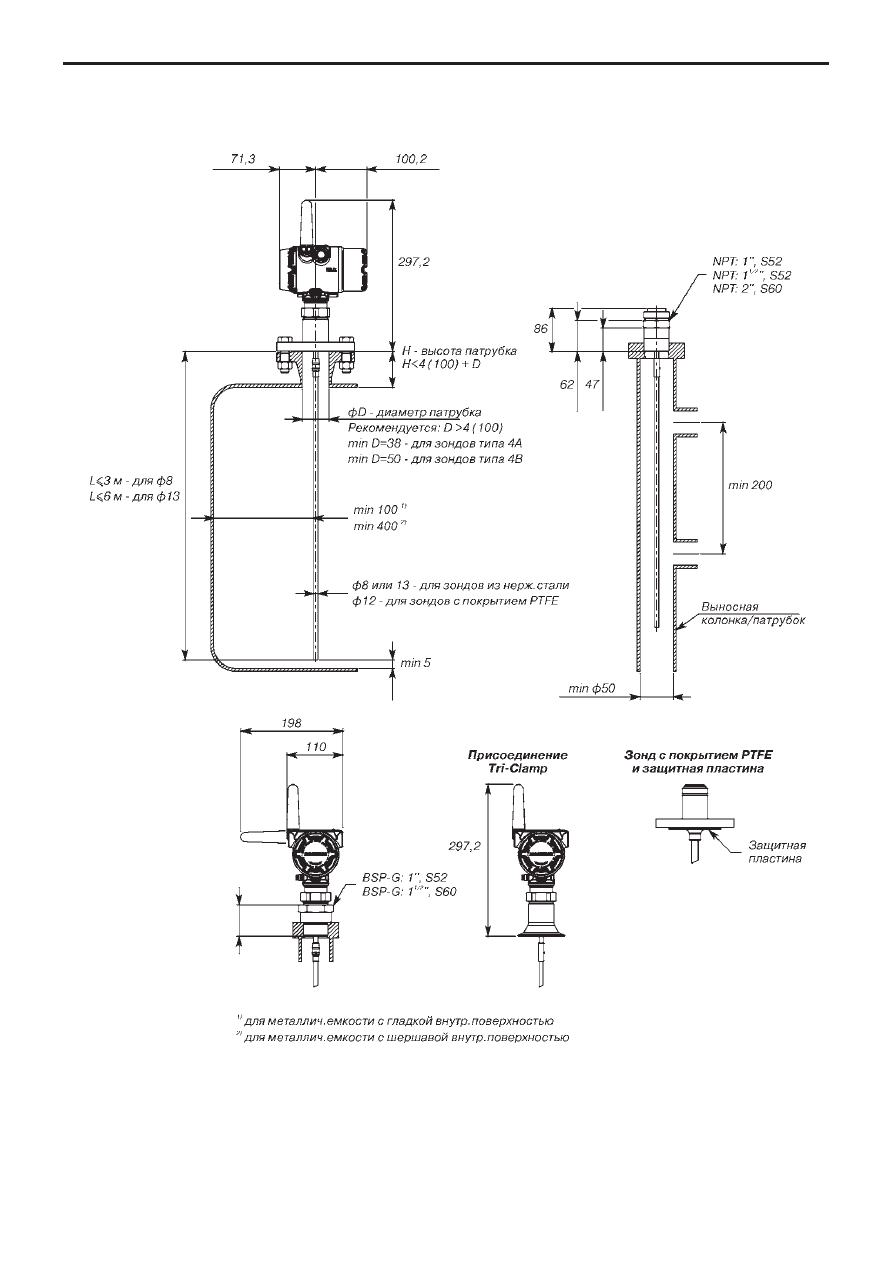

ОДИНАРНЫЙ ЖЕСТКИЙ ЗОНД

Размеры приведены в мм.

Рис.15.

Беспроводной уровнемер 3308А

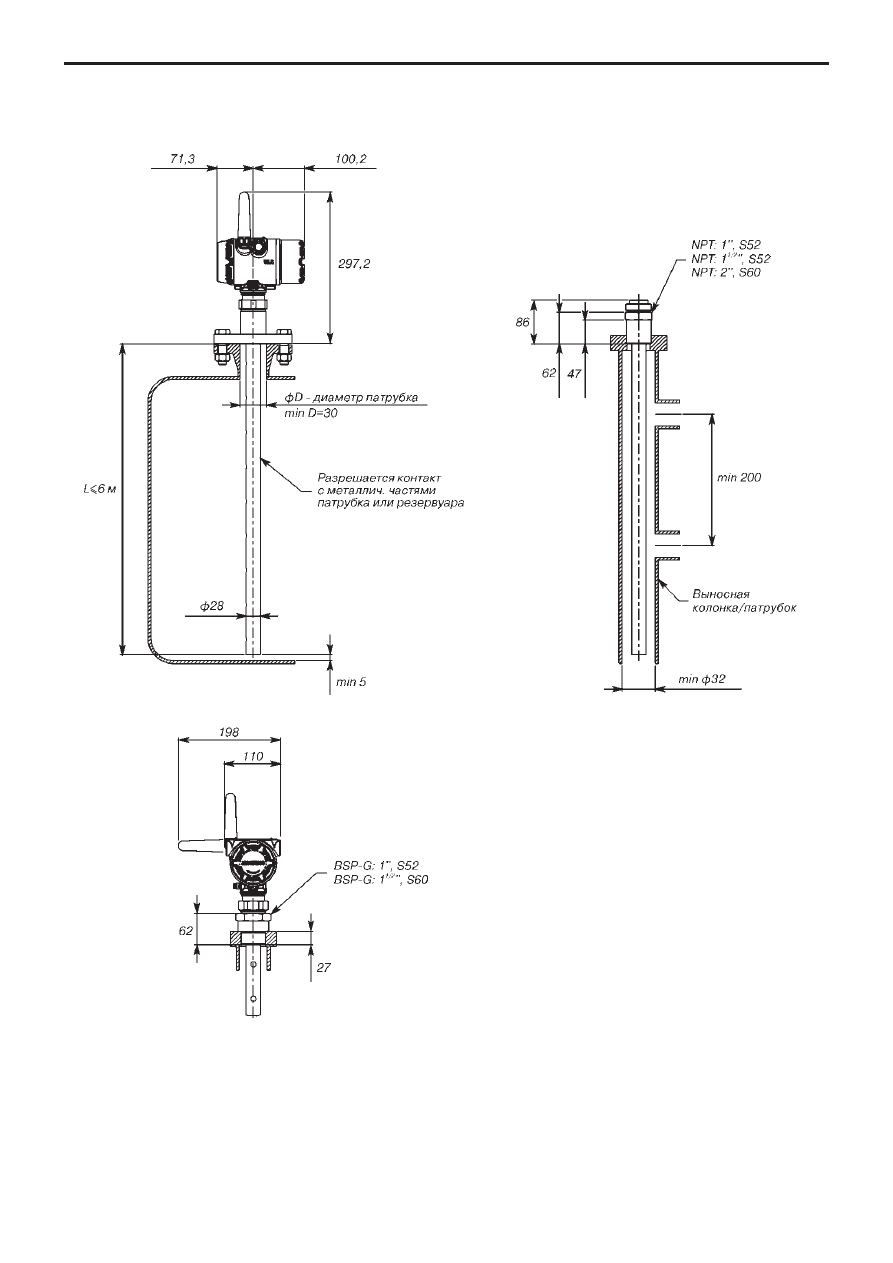

КОАКСИАЛЬНЫЙ ЗОНД

Размеры приведены в мм.

Рис.16.

Беспроводной уровнемер 3308А

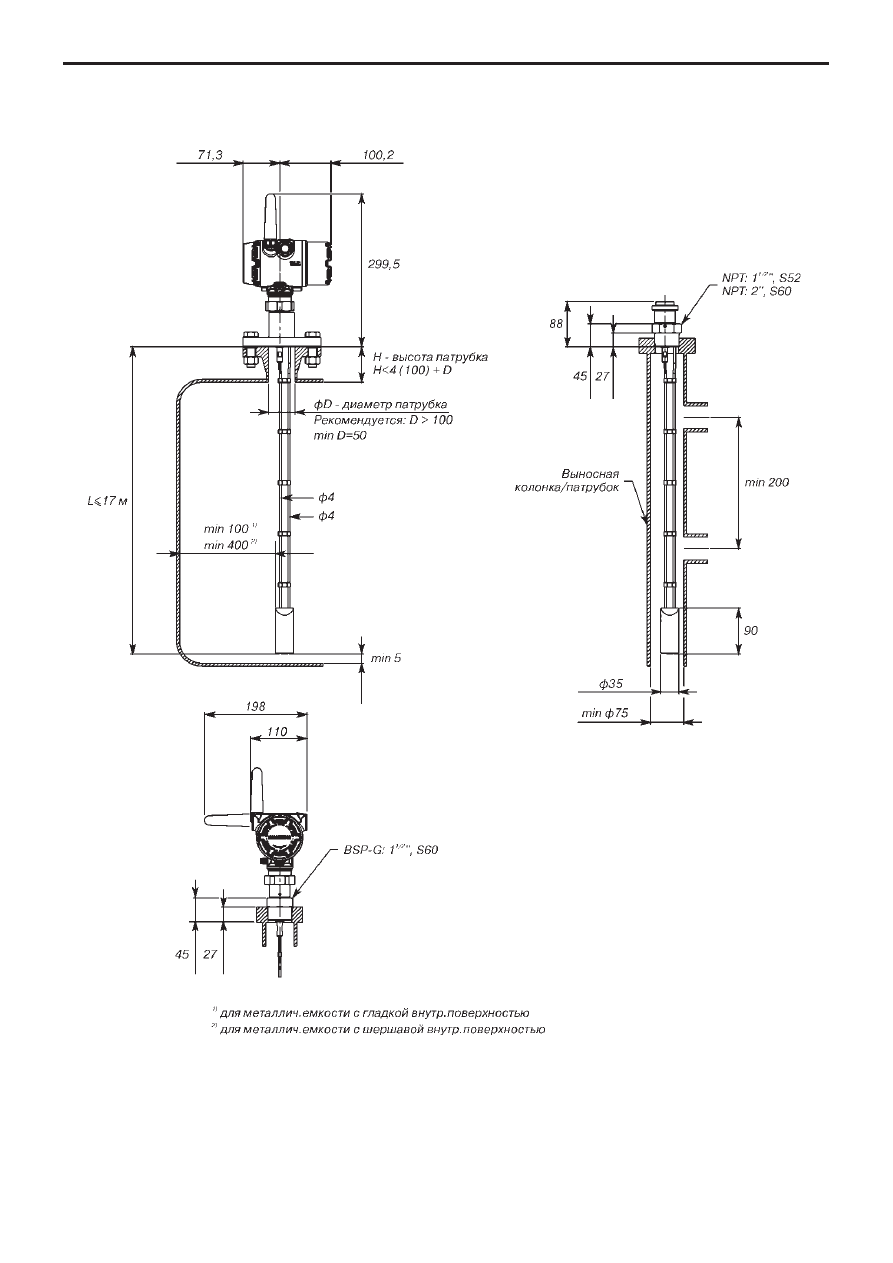

ДВУХПРОВОДНЫЙ ГИБКИЙ ЗОНД

Размеры приведены в мм.

Рис.17.

Беспроводной уровнемер 3308А

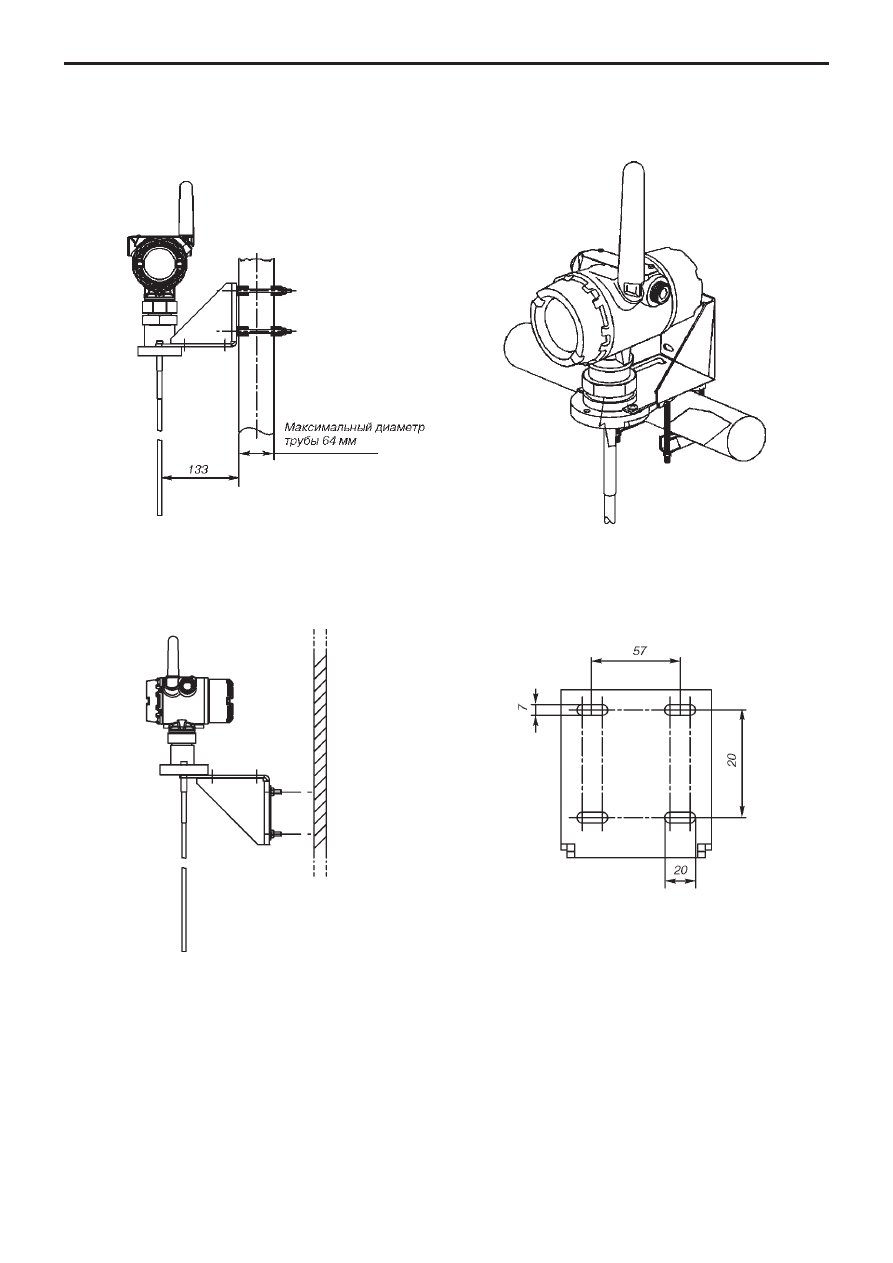

ВЫНОСНОЙ МОНТАЖ

Размеры приведены в мм.

Рис.18.

Монтаж на трубу (вертикальная труба).

Монтаж на трубу (горизонтальная труба).

Монтаж на стену.

Шаблон сверления отверстий для настенного монтажа.

Беспроводной уровнемер 3308А

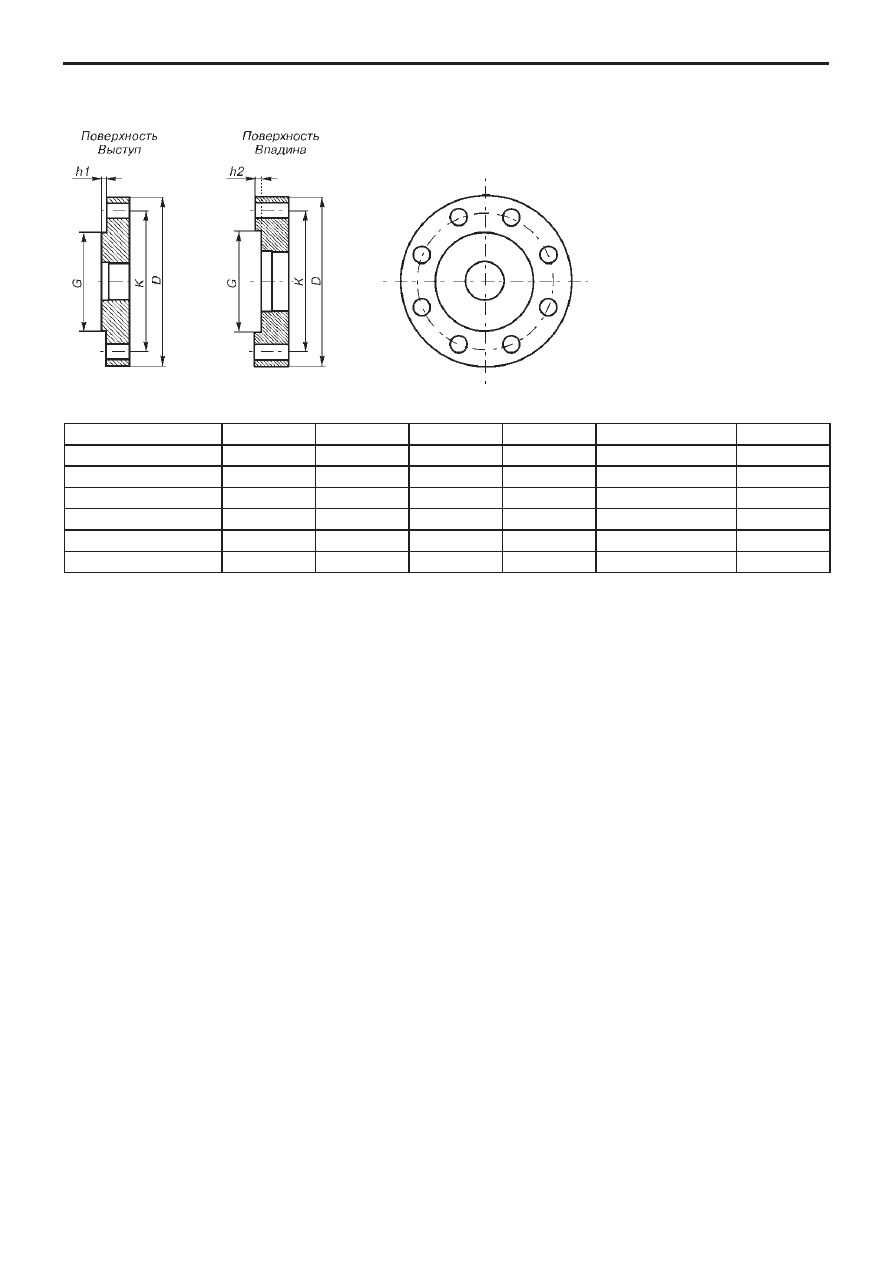

ФЛАНЦЫ

Примечания:
1.  Размеры,  указанные  выше,  могут  использоваться  для  идентификации  установочных  фланцев  и  не  предназначены  для

самостоятельного производства.

2.  Зонды  свариваются  с  фланцем,  если  материал  конструкций    нержавеющая  сталь.  К  другим  материалам  зонды  не

привариваются.

3. За информацией о других типах фланцев обращайтесь на заводизготовитель.
4. Для уровнемеров серий 3300 и 5300 доступны фланцы по стандартам DIN 2512 и 2513 (ГОСТ 1281580).

Рис.19. Размеры фланцев.

Таблица 10

Размеры приведены в мм

D

:   Внешний диаметр

G

:   Диаметр выступа или впадины

К

:   Межцентровое расстояние

h1

: Выступ

h2

: Впадина

Фланцы

D

h1

h2

G

Кол-во отверстий

K

EN (DIN) DN50, PN40

165,0

4

2,5

87

4

125,0

EN (DIN) DN80, PN16

200,0

4

2,5

120

8

160,0

EN (DIN) DN80, PN40

200,0

4

2,5

120

8

160,0

EN (DIN) DN100, PN16

220,0

4,5

3

149

8

180,0

EN (DIN) DN100, PN40

235,0

4,5

3

149

8

190,0

EN (DIN) DN150, PN16

285,0

4,5

3

203

8

240,0
