Электронные вычислительные блоки

для расходомеров серии TRICOR

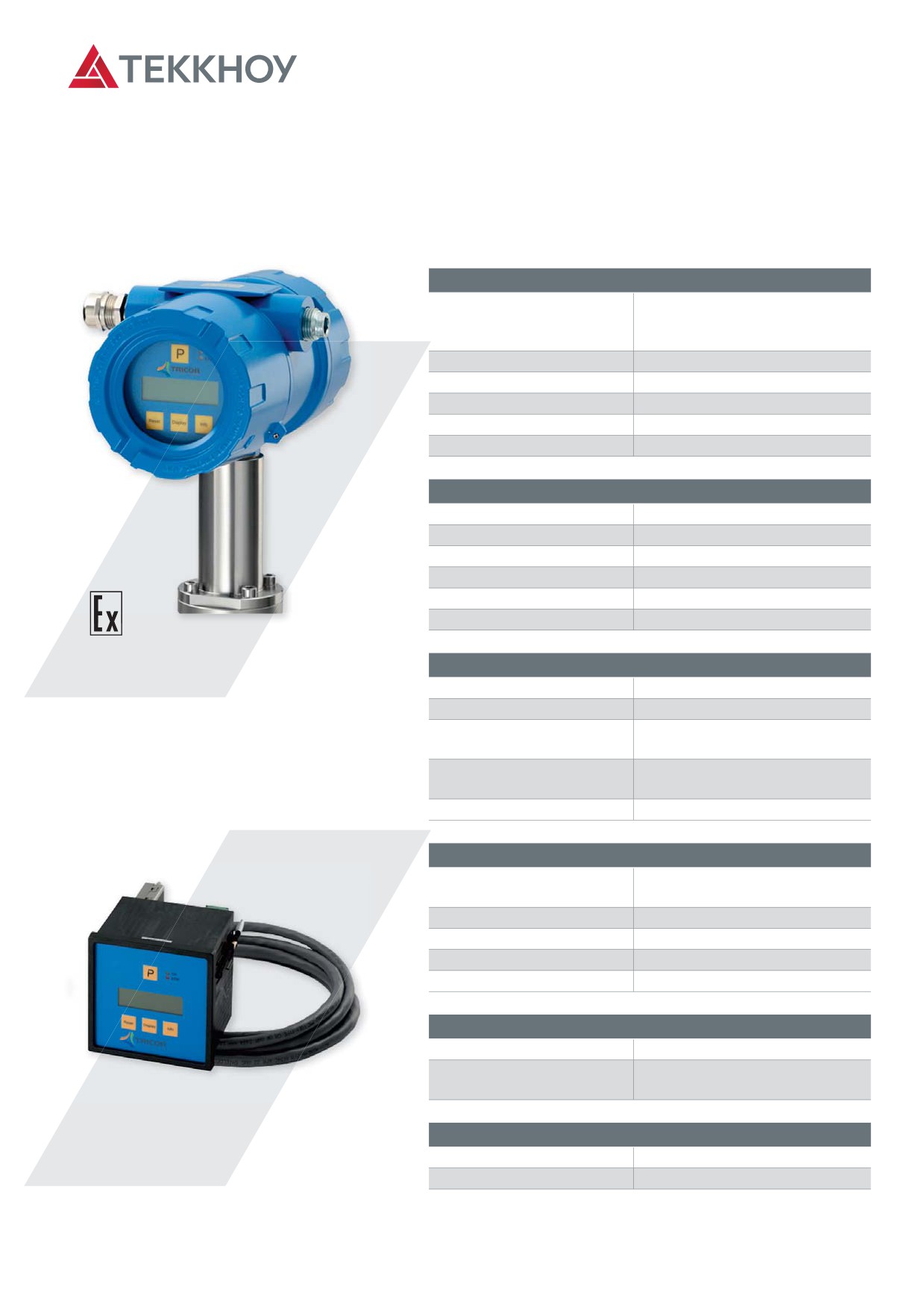

Взрывобезопасный электронный блок

Соединение

внутренние зажимные клеммы,

1/2" с внутренней резьбой NPT,

М20, кабельный ввод

Материал корпуса

литой алюминий или нерж. сталь

Степень пылевлагозащиты

IP67

Условия эксплуатации

от -40 °С до +70 °C

Габаритные размеры

см. лист данных

Масса

2 кг

Щитовой электронный блок

Соединение

зажимные клеммы

Материал корпуса

норил

Степень защиты

спереди: IP40, сзади: IP30

Условия эксплуатации

от 0 °С до 60 °C

Габаритные размеры

96 × 96 × 83 мм (Ш × В × Д)

Масса

500 г

Общие характеристики

Дисплей

графический, 132 × 32 пикс

Программирование

через переднее клавиатуры

Взрывобезопасный электронный

Интерфейс

RS485 (Modbus), опция: HART,

вычислительный блок

опция: Foundation Fieldbus

(встроенный или настенный)

Электропитание

24 В пост. тока, ±20 %,

опция: 110/220 В, 50/60 Гц

Потребляемая мощность

макс. 4 Вт

Аналоговые выходы

Токовый выход

2 × (4…20 мА), двухпроводные,

изолированные

Разрешение

14 бит

Нелинейность

±0,05 % от полной шкалы

Температурный дрейф

0,05 % на 10 К

Выходное сопротивление

не более 800 Ом

Импульсные выходы

Диапазон частот

0,5…10000 Гц

Выходной сигнал

push-pull выходной сигнал

расхода или цикл вывода

Электронный вычислительный блок

Статус входа и выхода

для установки в щитовую панель

Выход состояния

программируемый (push-pull)

Вход управления

программируемый

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

РАСХОДОМЕРЫ КОРИОЛИСОВЫЕ

Применение расходомеров TRICOR

Химическая промышленность

Производители кориолисовых расходомеров TRICOR имеют

большой опыт их применения в нефтехимической и химической

промышленности, начиная от учета расхода нефтепродуктов до

химических растворителей, красок, лаков, смол и клеев. Метод

кориолисовых измерений расхода учитывает все уникальные

требования этих отраслей и успешно используется в самых

разнообразных приложения нефтехимии.

Кориолисовые расходомеры подходят для измерений мас-

сового и объемного расхода нефтепродуктов и химических

жидкостей в следующих приложениях производства:

Продукты

Процессы

A Растворители/клеи/смолы

A Дозирование

A Полиол/стирол/толуол

A Смешивание

A Спирты

A Расход

A Кислоты/щелочи

A Терминалы заправки:

A Аммиак

- ж/д цистерн

A Этилен/пропилен

- автоцистерн

A Формальдегид

A Контроль плотности

A Фреон

A Оптимизация

A Хлор

A Массовый баланс

A Глицерин/гликоль

A Энергетический баланс

A Гербициды/пестициды

A Обнаружение утечек

A Перекись водорода

A Производство газов

A Латекс

A Кондиционирование

Применение расходомеров TRICOR

Пищевая промышленность

Расходомеры TRICOR отвечает всем санитарным требо-

ванием к пищевому производственному оборудованию.

Будь то пивоварение, дозирование, пастеризация или роз-

лив, с расходомерами TRICOR можно рассчитывать на луч-

шее решение для измерений расхода и учета компонентов

в про-цессе производства.

Кориолисовые расходомеры подходят для измерений

массового и объемного расхода следующих пищевых

продуктов в приложениях производства:

Продукты

Процессы

A Пиво

A Смешивание

A Алкогольные напитки

A Дистилляция

A Соки/воды/напитки

A Дозирование

A Шоколад

A Пастеризация

A Мед

A Концентрация

A Мороженое

A Розлив/пакетирование

A Маргарин

A Оптимизация

A Молоко

A Расход воды

A Майонез

A Расход/учет газа CO₂

A Растительные масла

A Обнаружение утечек

A Животных жир

A Кетчуп

A Томатная паста

Преимущества

расходомеров FLUXUS®

Бюджетный монтаж без рисков

A Накладные датчики на трубу

A Без врезки в трубопровод

A Без прерывания процесса

A Автоматическая распознавание и загрузка данных датчиков

Эксплуатационные качества

A Диаметр трубы от 6 мм до 6,5 метров

A Любой материал трубы: сталь, пластик, стекло

A Взрывозащищенные модификации

A Морские условия эксплуатации

A Двунаправленные измерения расхода

Инновационные методы измерений

A Без прямого контакта с рабочей средой

A Времяимпульсный и доплеровский принципы измерений

с автопереключением

A Датчики волн Лэмба и поперечных волн в газовых

расходомерах

A Приведение объемного расхода газа к НУ

Интеграция в систему АСУ

A Аналоговый токовый выход 0/4…20 мА

A Выходной сигнал по HART протоколу

A Цифровые выходы: Modbus RTU (RS485), BACnet

A Дискретный выход: электронное реле

Достоверность измерений

A Не реагирует на акустические шумы

A Нечувствительны к твердым частицам

A Нечувствительны к влаге в газах

A Независимость от давления и вязкости рабочей среды

Низкие и высокие температуры

A Температура трубы от -55 °С до +200 °С

A Температура трубы с приставкой WaveInjector® от -170 °С

до +600 °С

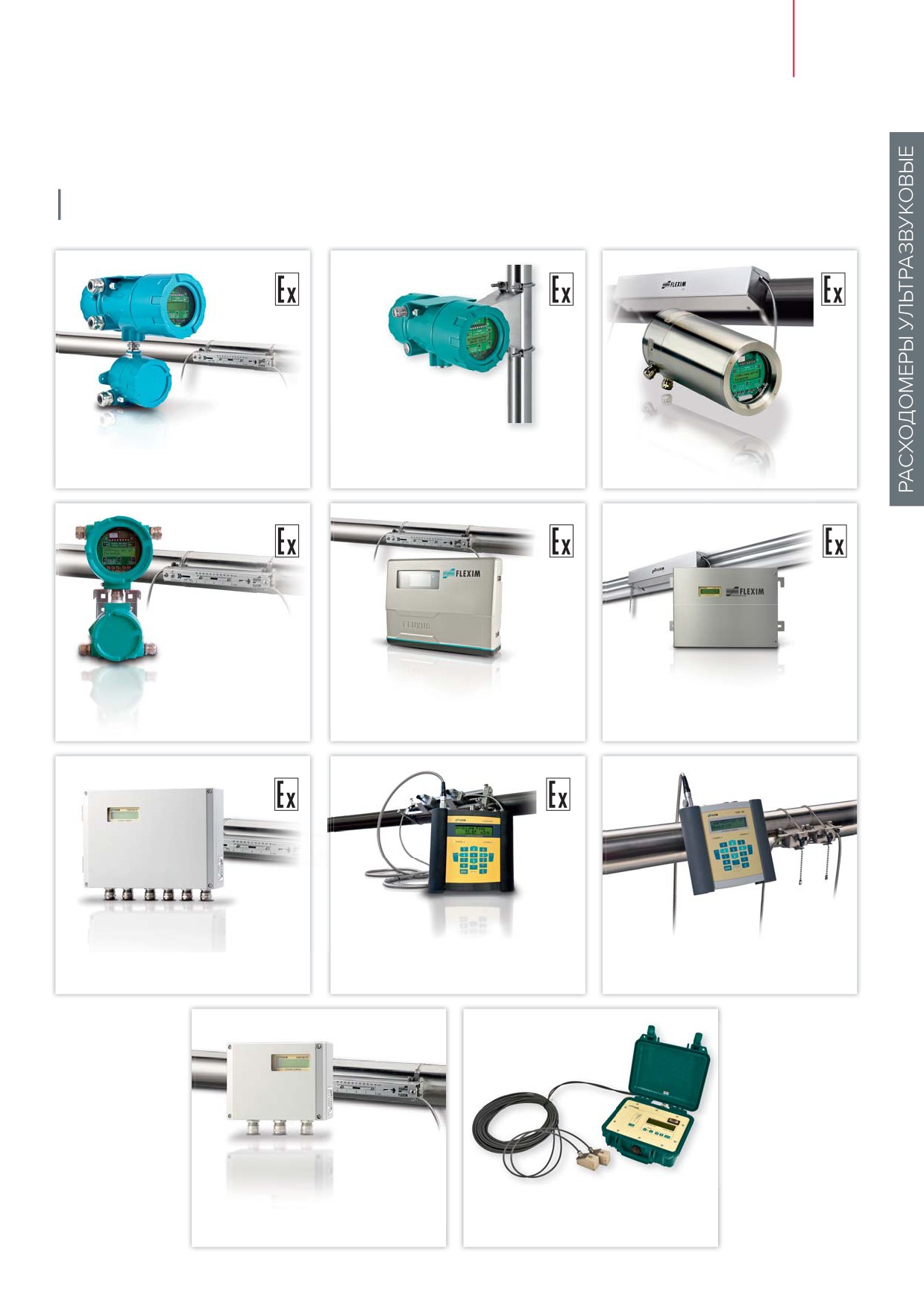

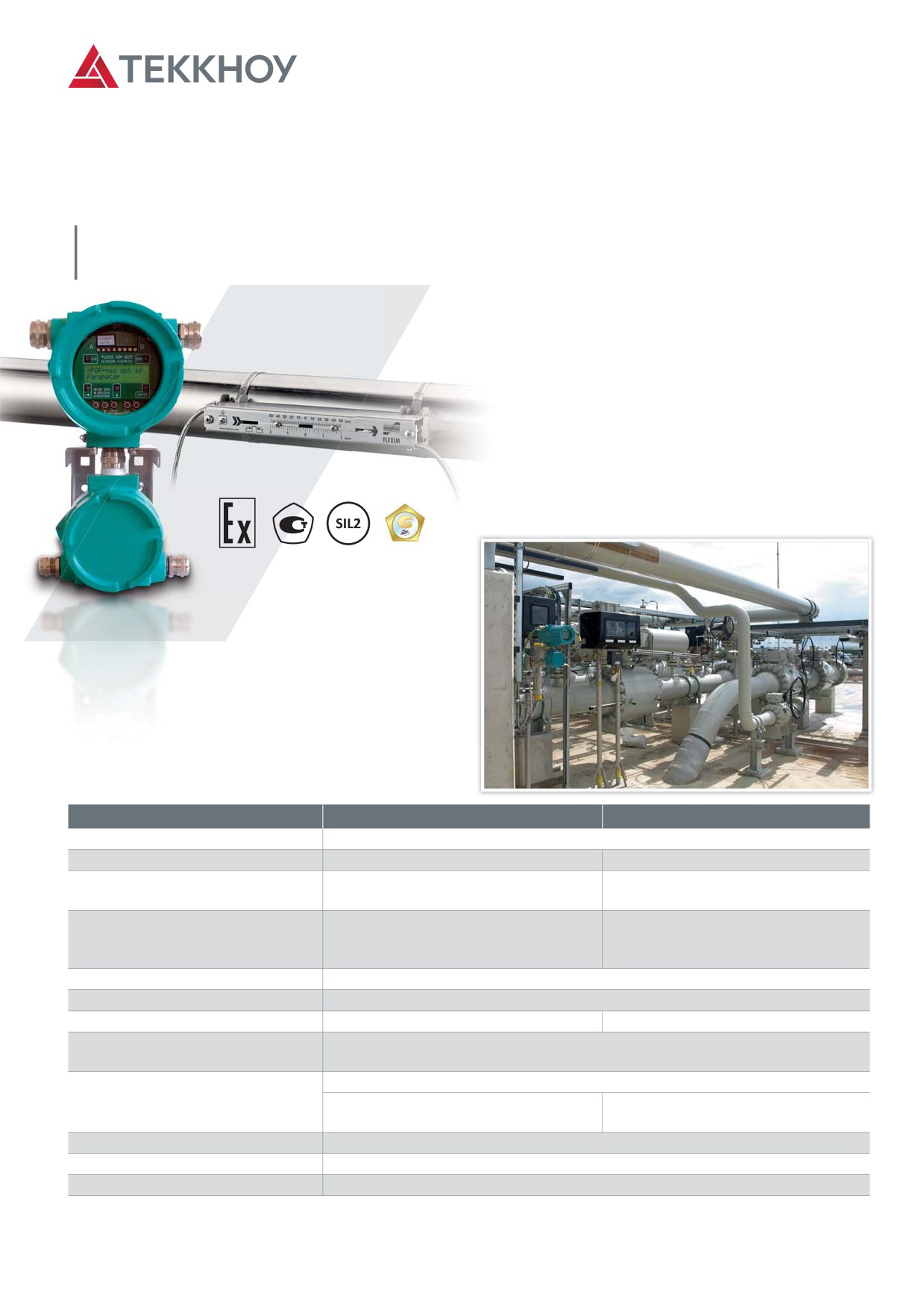

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

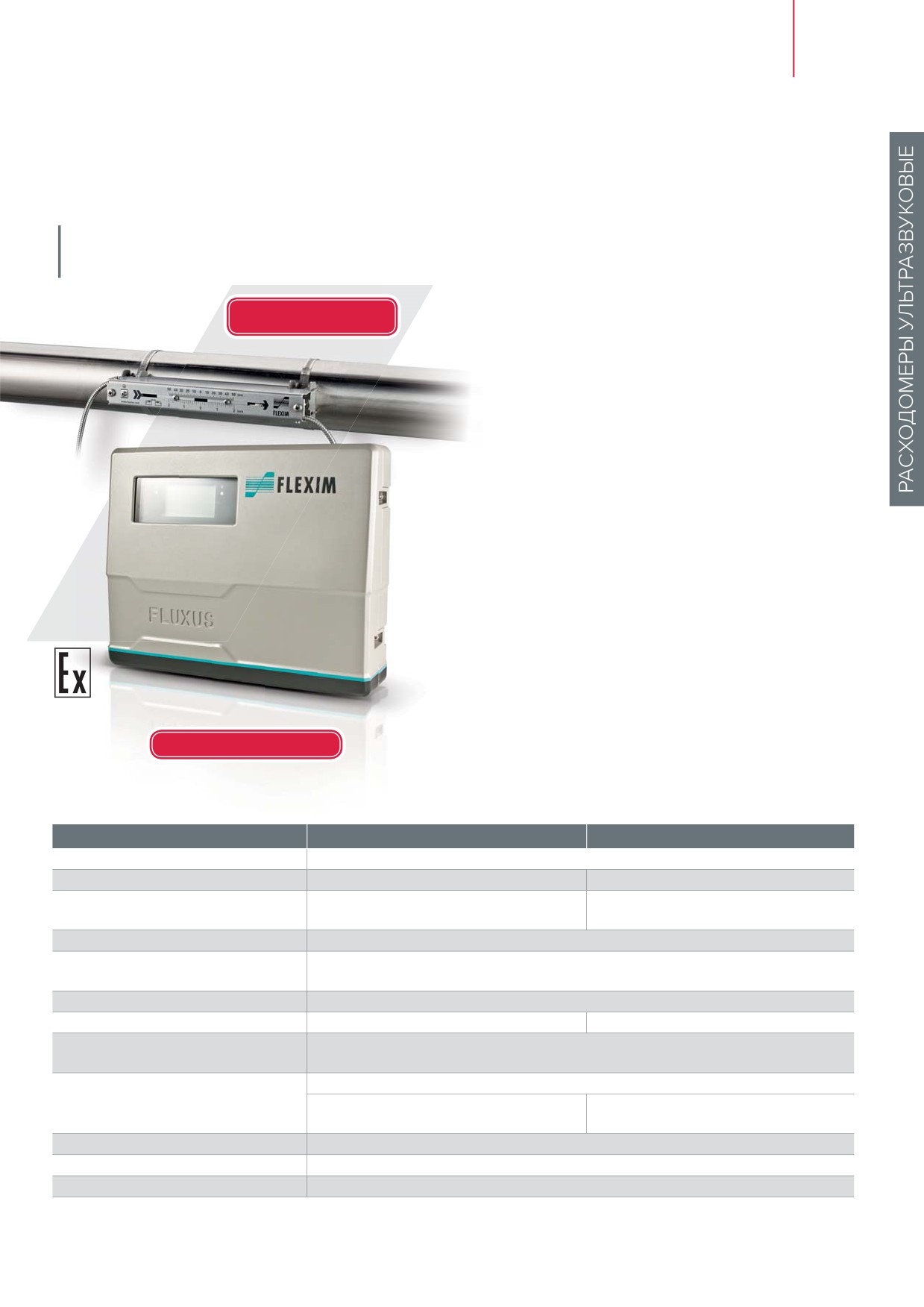

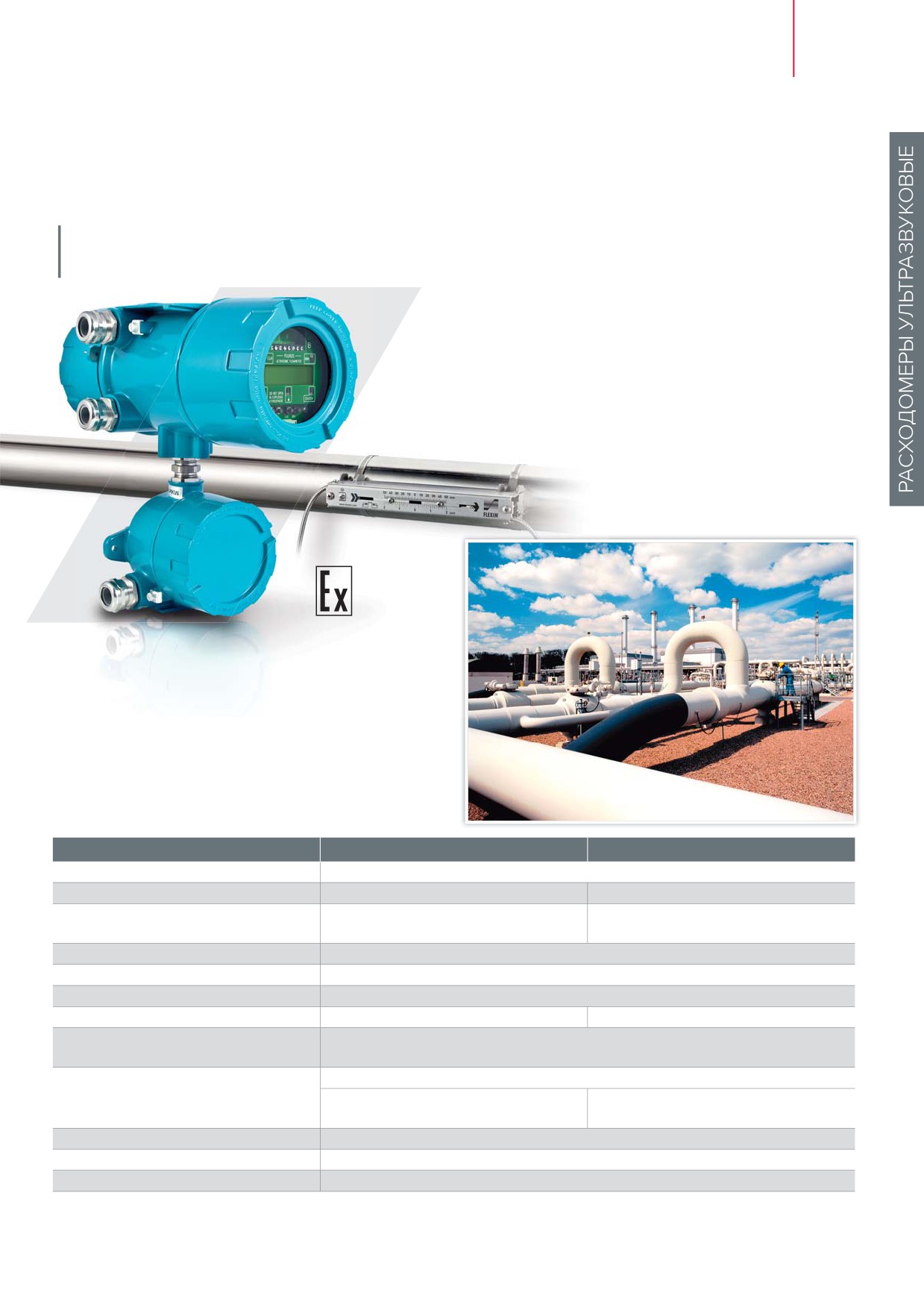

Расходомер ультразвуковой

FLUXUS® F/G 809

Стационарный расходомер для измерений объемного расхода жидкостей

или газов во взрывоопасной зоне

Особенности

A Два измерительных канала

A Для установки во взрывоопасной зоне 1

A Экономичный: спящий режим при отсутствии

потока в трубе

A Не требует технического обслуживания

A Высокая стабильность нуля, отсутствие дрейфа

A Объемный расход газа: рабочий

и приведенный к НУ

Области применения

A Разведка нефти и газа на морских платформах

A Транспортировка углеводородов

A Переработка углеводородов

A Природный газ — ПХГ, СПГ

A Химическая промышленность

Характеристики

Модель

для жидкостей F809

для газов G809

Число каналов

два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0 % ИВ,

объем: ±2,0 % ИВ,

погрешности

опция: ±0,5 % ИВ

опция: ±1,0 % ИВ

Выходной сигнал

4 комбинации: 4…20 мА, реле, Modbus и HART

Интерфейс

Modbus RTU, HART

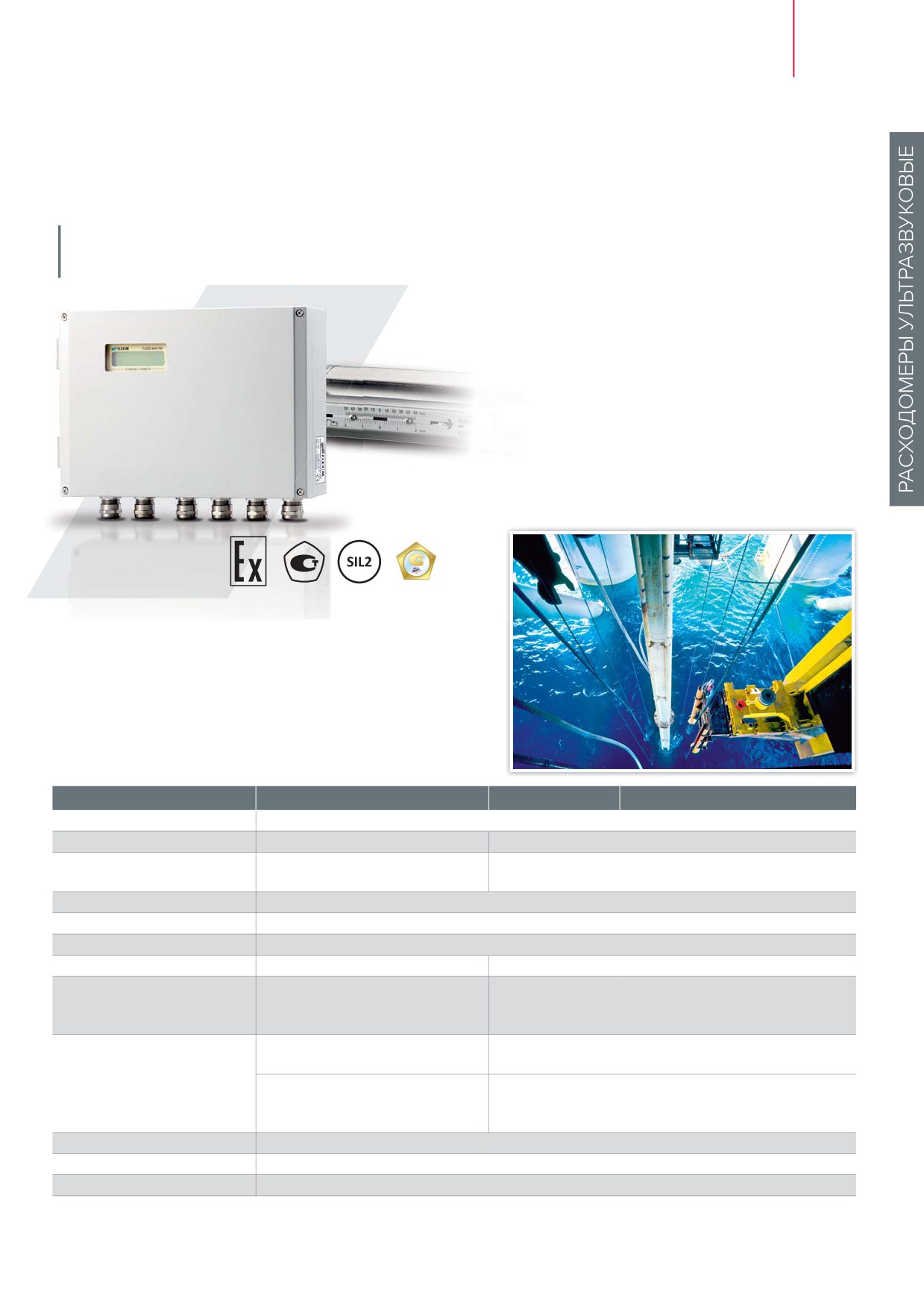

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

10 мм…2100 мм

Исполнение

взрывоопасная зона 1, защита от коррозии в морских условиях,

блок электроники: IP66, датчики: до IP68

Условия эксплуатации

электронный блок: -40…+60 °С

датчики (Ex): -55…+200 °С или

датчики (Ex): -55…+200 °С

-170…+600 °С с WaveInjector®

Электропитание

100…240 В 50/60 Гц или 20…32 В пост. тока

Потребляемая мощность

не более 8 Вт

Масса

6,1 кг

Базовая комплектация: блок электроники F(G)809, выбранные накладные датчики,

руководство по эксплуатации, копии сертификатов.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

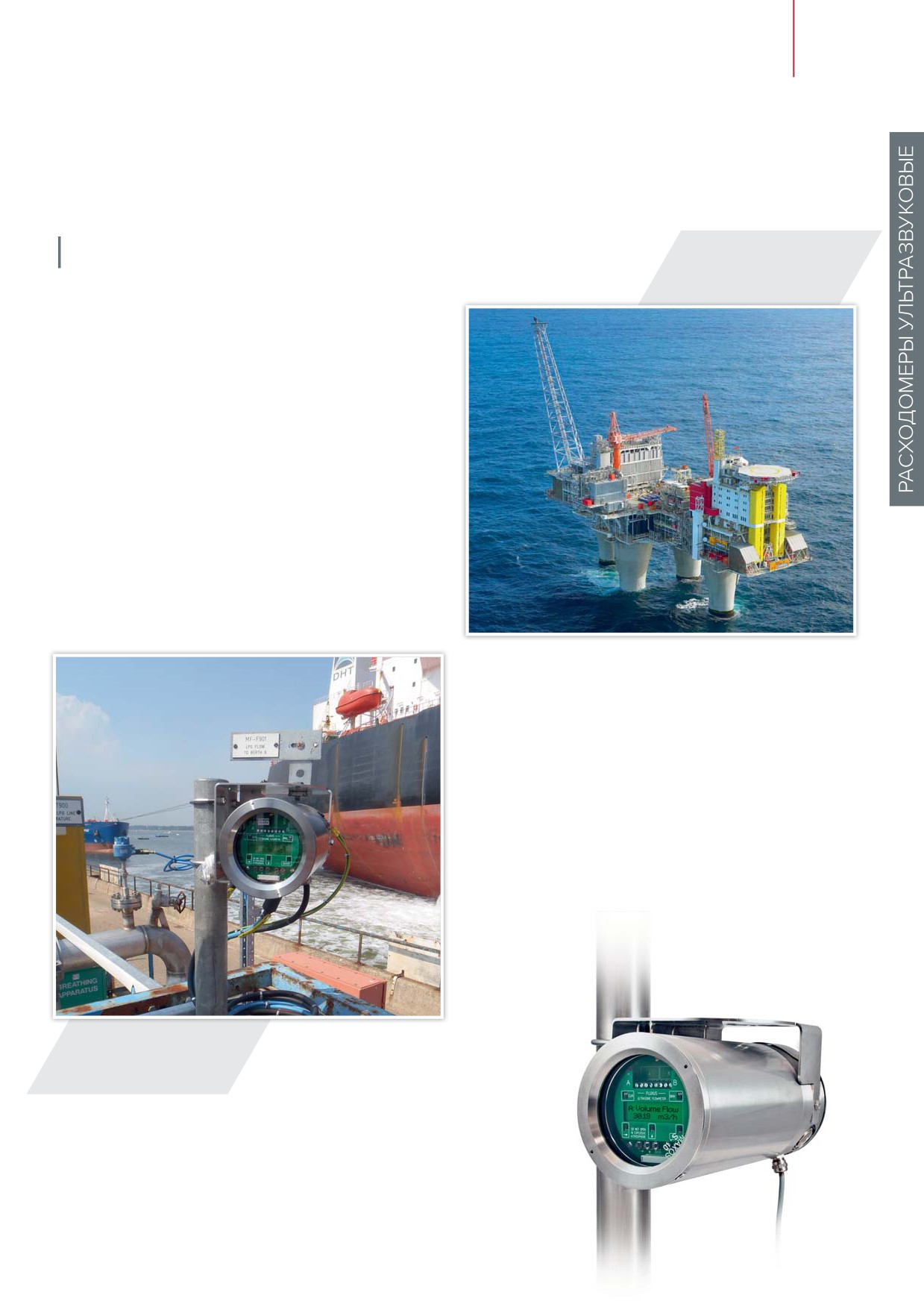

Применение

расходомеров FLUXUS®

ПХГ — подземное хранилище природного газа

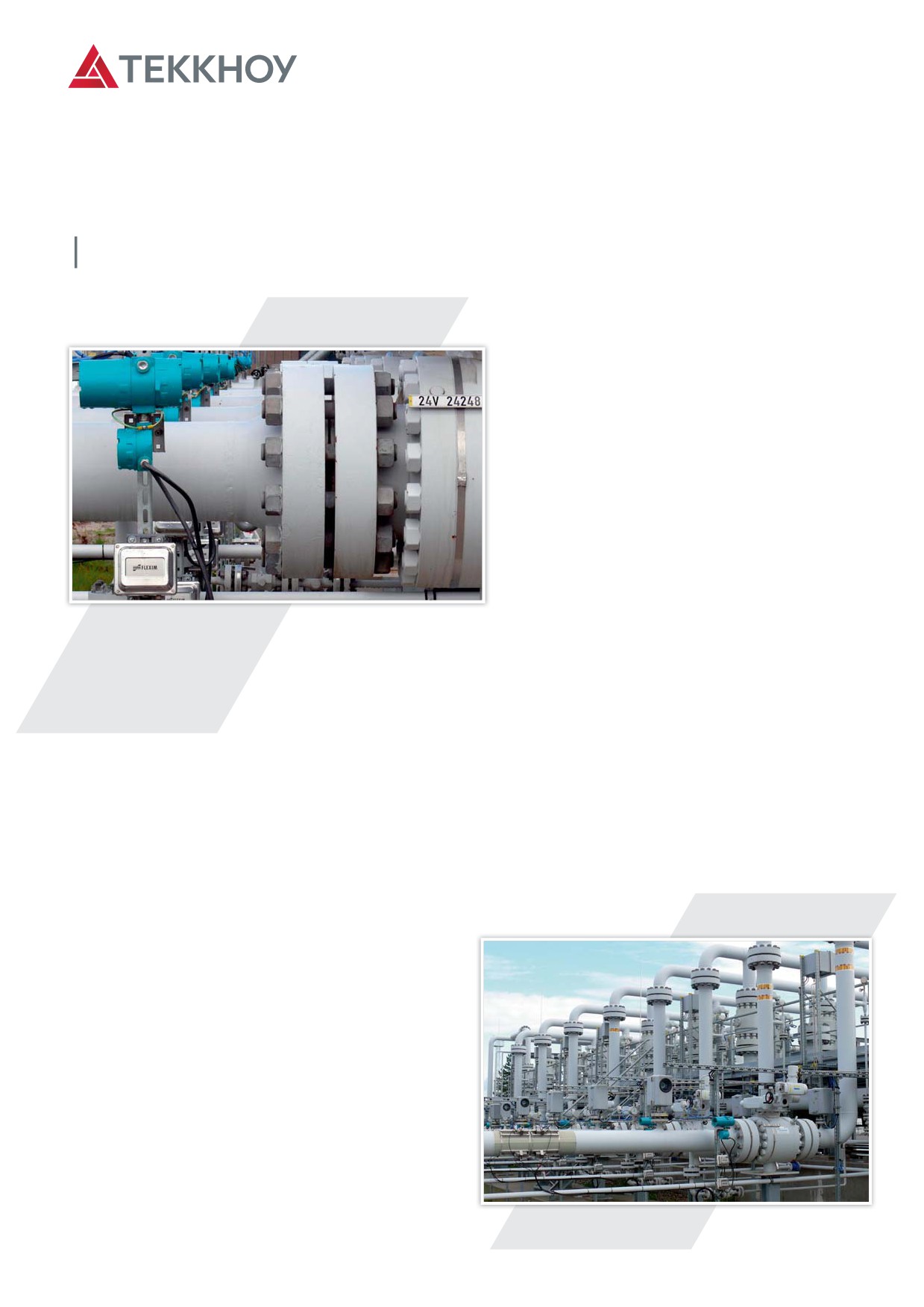

Условия эксплуатации на подземных газох-

ранилищах предъявляют высокие требования к

системе измерений: высокое давление, высокий

расход при подаче и еще более высокий расход

при отборе газа. Кроме того, в зависимости от

геологических свойств газохранилища, отобран-

ный газ может быть насыщен влагой.

На многочисленных газохранилищах во всем

мире неинтрузивное измерение с накладными

ультразвуковыми датчиками оказалось лучшим

решением. Расходомеры газа FLUXUS® основаны

на том же принципе, что и встроенные ультразву-

ковые расходомеры, на методе разности времени

прохождения звука в потоке измеряемой среды.

Признанная точность измерений

Расходомеры FLUXUS® успешно опробованы на

практике. В настоящее время во всем мире в эксплуа-

тации находятся более 13000 этих расходомеров. Уль-

тразвуковые расходомеры FLUXUS® компании FLEXIM

используются во всех известных газодобывающих

компаний по всему миру. Метрологические центры и

независимые калибровочные лаборатории подтвер-

дили их эффективность.

Проверку выполнения особых требований при

эксплуатации подземного хранилища газа прове-

ла калибровочная лаборатория компании Colorado

Experiment Engineering Station Inc. (CEESI). Это лабора-

тория выполнила обстоятельный анализ расходоме-

ра FLUXUS® при измерении расхода влажного газа.

Даже при повышенном количестве влаги расходомер

FLUXUS® проводил достоверные и точные измерения.

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

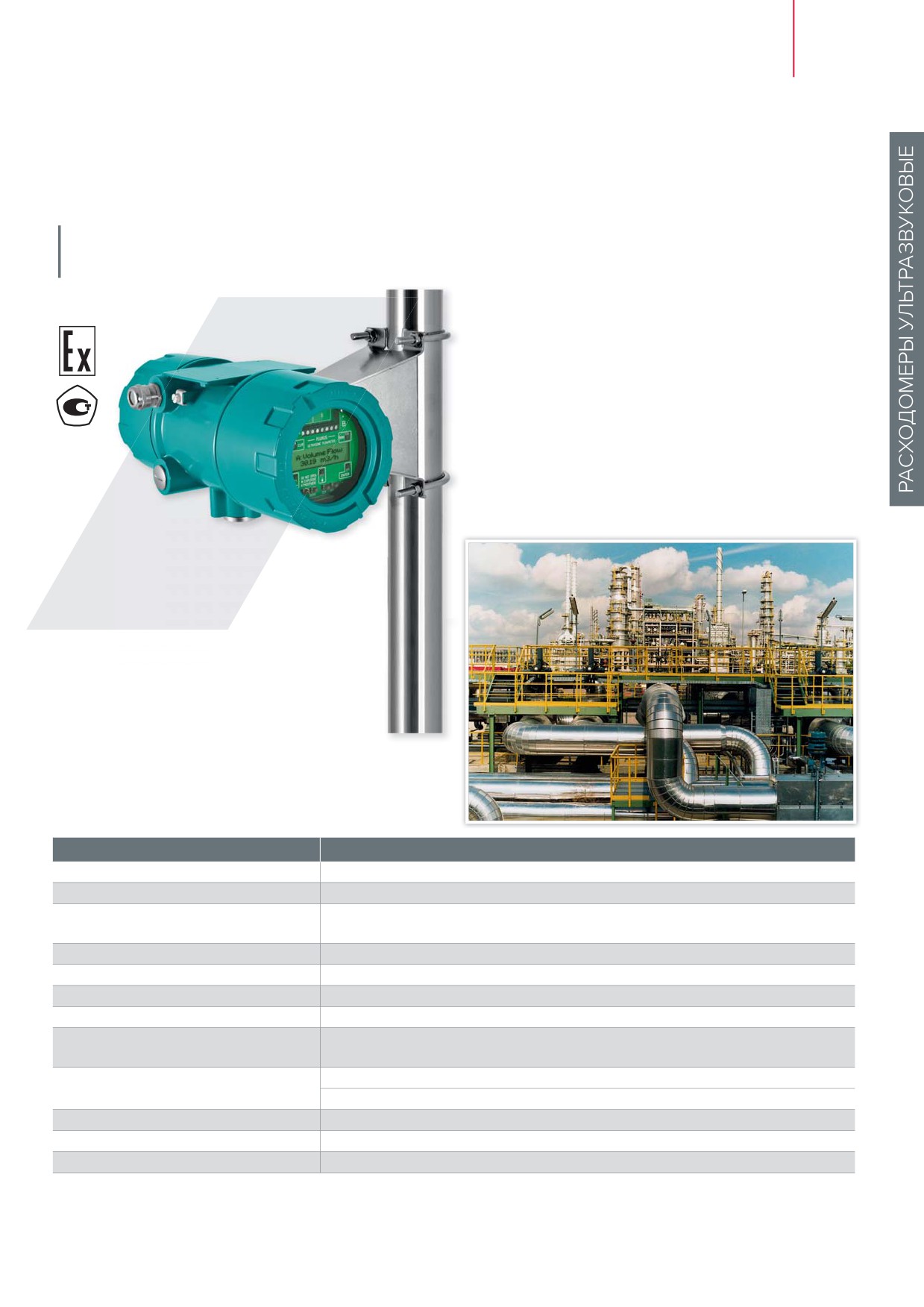

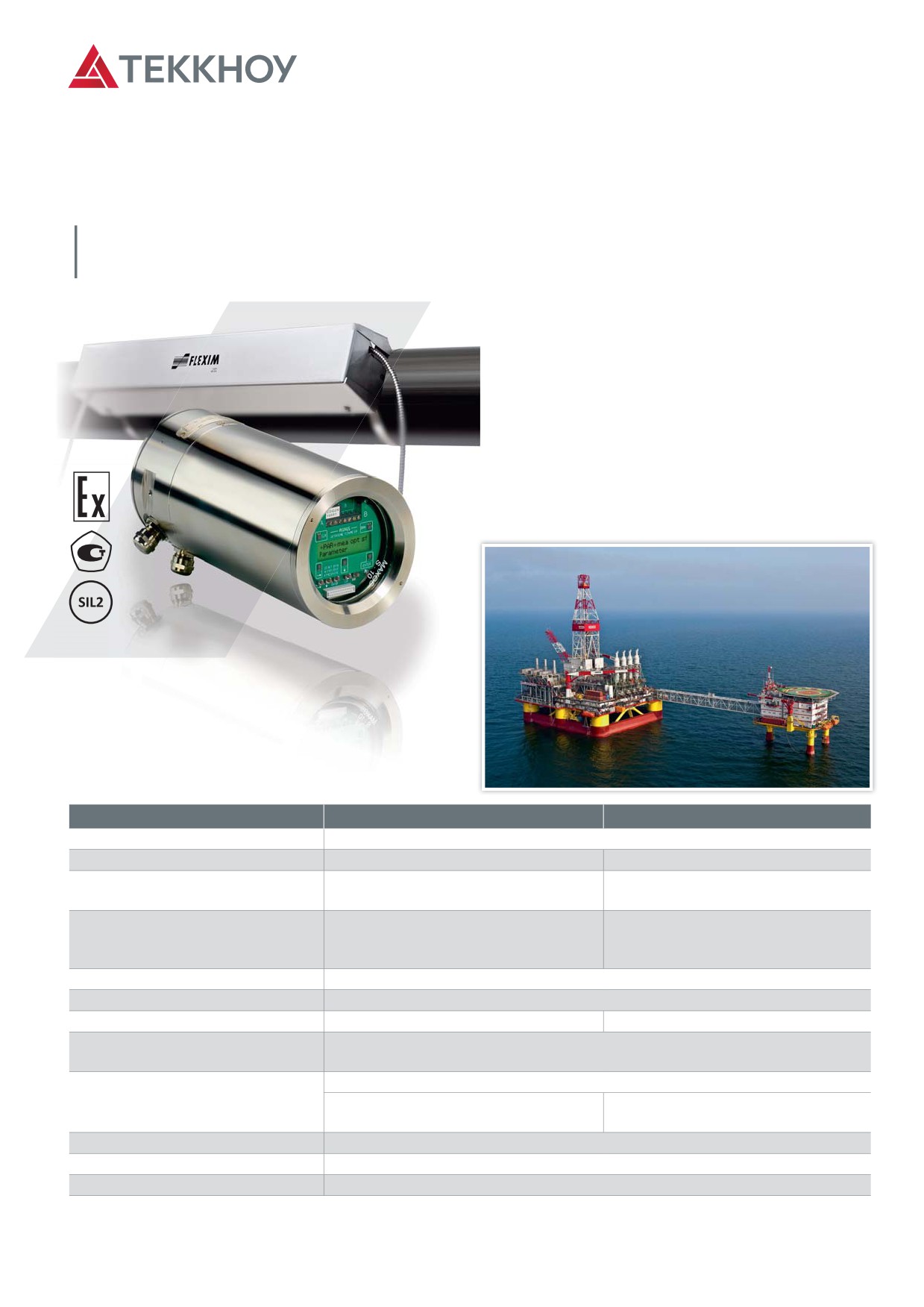

Расходомер ультразвуковой

FLUXUS® F808

Стационарный расходомер для измерений объемного расхода жидкостей

во взрывоопасных зонах

Особенности

A Один измерительный канал

A Для установки во взрывоопасной зоне 1

A Экономичный: спящий режим при отсутствии

потока в трубе

A Не требует технического обслуживания

A Высокая стабильность нуля, отсутствие дрейфа

Области применения

Бурение и добыча нефти

Транспортировка нефти

A Переработка нефти

A Сжиженный газ

A Химическая промышленность

Характеристики

Модель

для жидкостей F808

Число каналов

один измерительный канал расхода жидкости

Диапазон скорости потока

0,01…25 м/с

Пределы допускаемой

±1,0%

погрешности

опция: ±0,5% ИВ

Выходной сигнал

1 токовый и (или 1 бинарный, или1 Modbus, или 1 HART)

Интерфейс

Modbus RTU (RS485), HART, диагностика: RS232

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

Исполнение

взрывоопасная зона 1, защита от коррозии в морских условий,

блок электроники: IP66, датчики: до IP68

Условия эксплуатации

электронный блок: -40…+60 °С

датчики (Ex): -55…+200 °С или -170…+600 °С с WaveInjector®

Электропитание

100…240 В 50/60 Гц или 20…32 В пост. тока

Потребляемая мощность

не более 8 Вт

Масса

5,3 кг

Базовая комплектация: блок электроники F808, выбранные накладные датчики,

руководство по эксплуатации, копии сертификатов.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

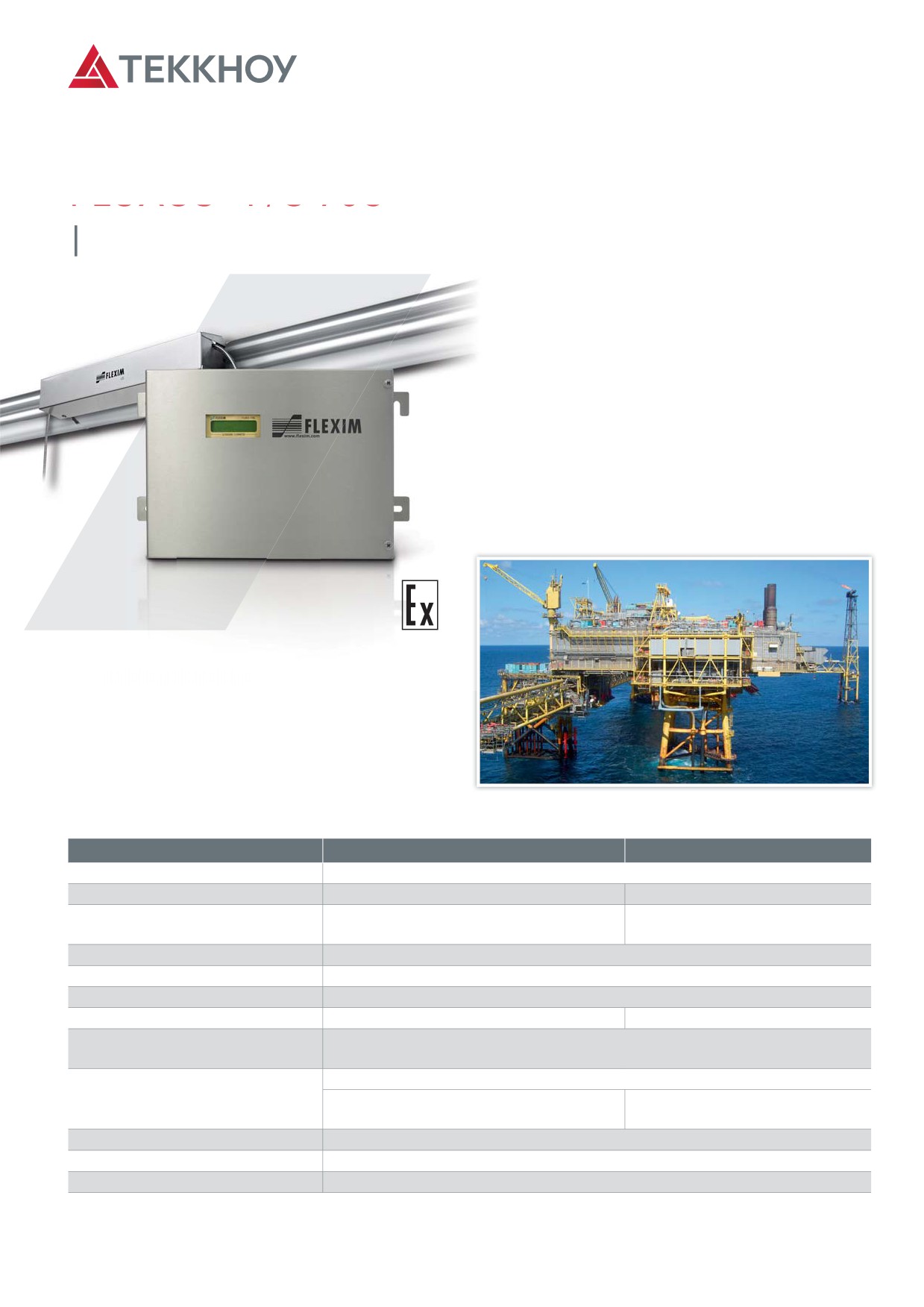

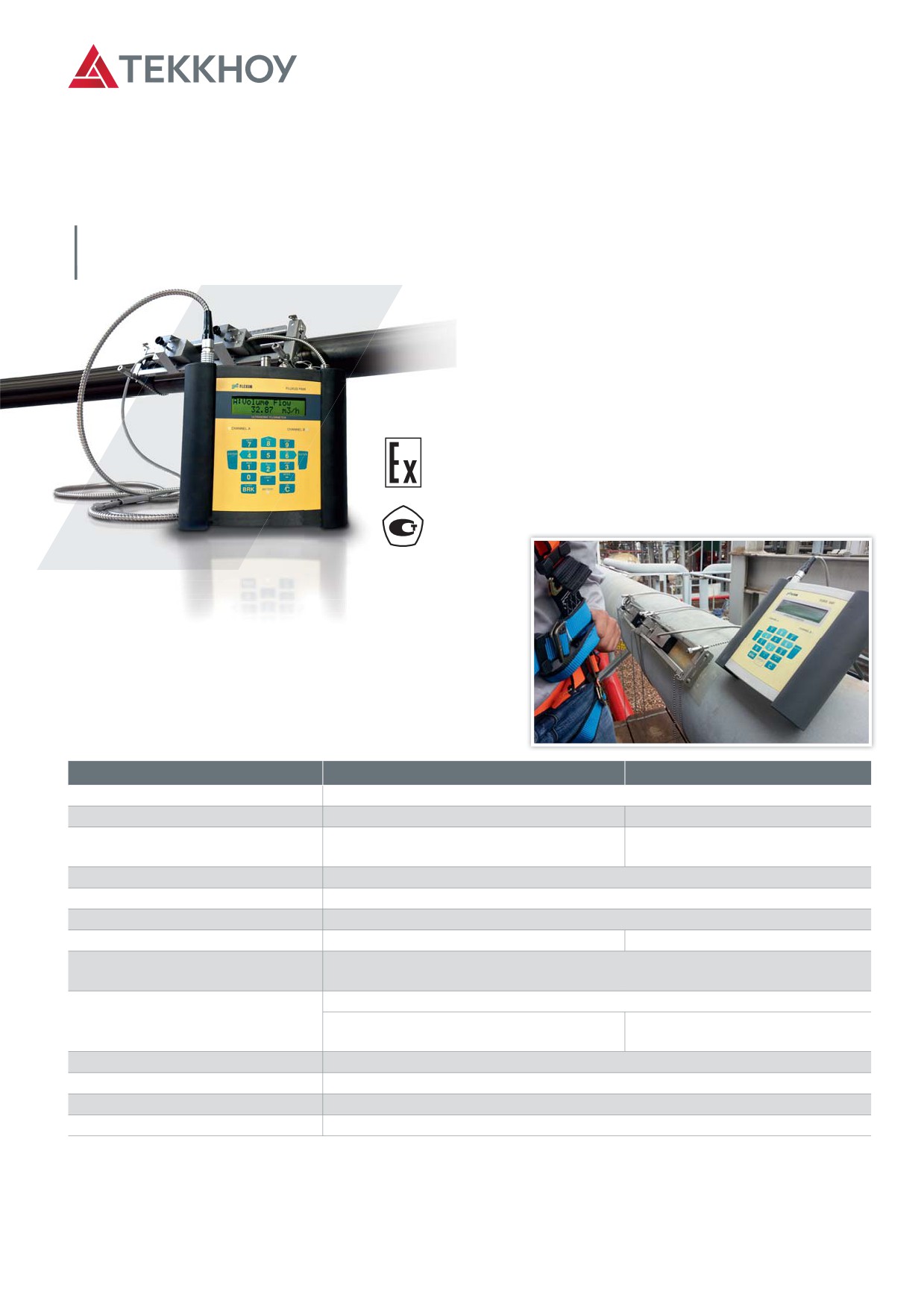

Расходомер ультразвуковой

FLUXUS® F/G 801

Стационарный расходомер для измерений объемного расхода жидкостей

или газов в морских условиях эксплуатации во взрывоопасных зонах

Особенности

A Для установка во взрывоопасной зоне 1 или 2

1 или 2 измерительных канала

A Настройка магнитным стилусом

A Корпус из нерж. стали стойкий к морской воде

A Жидкости: вода, нефть, нефтепродукты,

сжиженный газ, коррозионные и агрессивные

жидкости

A Газы: природные, технические, инертные,

окисляющие

A Объемный расход газа:

рабочий и приведенный к НУ

Области применения

A Бурение и добыча углеводородов

A Транспортировка углеводородов

A Переработка углеводородов

A Природный газ — ПХГ, СПГ

A Горная промышленность

A Химическая промышленность

Характеристики

Модель

для жидкостей F801

для газов G801

Измерительные каналы

один или два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0% ИВ,

объем: ±2,0% ИВ,

погрешности

опция: ±0,5% ИВ

опция: ±1,0% ИВ

Выходной сигнал

1 токовый, 1 бинарный (ОК),

1 токовый, 1 бинарный(ОК);

доп. опции: 1 или 2 бинарных (реле)

доп. опции: 1 или 2 бинарных (реле),

и 1 бинарный (ОК) или 3 бинарных (ОК)

1 бинарный (ОК) и 1 токовый

Интерфейс

Modbus RTU (RS485), HART, диагностика: RS232

Измерительные функции

счетчик/расход объема/массы, скорость потока

Диаметр трубы

6 мм…6500 мм

10 мм…2100 мм

Исполнение

взрывоопасная зона 1 или 2 (для газа: зона 1),

для морских условий, блок электроники: IP66, датчики: до IP68

Условия эксплуатации

электронный блок: -40…+60 °С

датчики (Ex): -55…+200 °С или

датчики (Ex): -55…+200 °С

-170…+600 °С с WaveInjector®

Электропитание

100…240 В 50/60 Гц или 20…32 В пост. тока, или 11…16 В пост. тока

Потребляемая мощность

не более 15 Вт

Масса

8,5 кг

Базовая комплектация: блок электроники F(G)801, выбранные накладные датчики,

руководство по эксплуатации, копии сертификатов.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

Применение

расходомеров FLUXUS®

Отделение песка от воды

Расходомер FLUXUS® F801

Поочередная закачка воды и газа (WAG) использу-

ется для повышения коэффициента извлечения неф-

ти из продуктивного пласта, но иногда это также при-

водит к повышенному выносу песка из скважины.

Норвежская нефтедобывающая компания, столк-

нувшаяся с этой проблемой, решила использовать

установку для отделения песка из сепараторов.

Для правильной эксплуатации этих установок ком-

пании потребовалась система измерений расхода до-

бываемой воды в подающем и обратном трубопрово-

де с диаметром 50,8 мм (2 дюйма).

Проблему удалось решить c помощью ультразвуко-

вой системы измерения расхода FLUXUS® F801, спо-

собной работать в морских условиях эксплуатации.

После успешного испытания системы с установками

для отделения песка компания решила приобрести 16

двухканальных расходомеров с 32-мя парами датчи-

ков для опасных зон.

Расходомер FLUXUS® справился со следующими проблемами:

A Песчаная эрозия врезных расходомеров

A Ограничение веса и размера

A Точное измерение расхода воды в водно-песчаной смеси

Расходомер ультразвуковой

FLUXUS® F/G 800 (8027)

Стационарный расходомер для измерений объемного расхода жидкостей

или газов во взрывоопасных зонах

Особенности

A Для установки во взрывоопасных зонах 1 и 2

1 или 2 измерительных канала

A Настройка магнитным стилусом

A Жидкости: вода, нефть, нефтепродукты,

сжиженный газ, коррозионные

и агрессивные жидкости

A Газы: природные, технические, инертные, окисляющие

A Материалы труб: сталь, пластик, стекло и др.

A Нечувствительны к содержанию песка и пузырьков

газа в рабочей среде

A Объемный расход газа: рабочий и приведенный к НУ

Знак качества

Области применения

A Бурение и добыча углеводородов

A Транспортировка углеводородов

A Переработка углеводородов

A Природный газ — ПХГ, СПГ

A Химическая промышленность

A Водообеспечение и стоки

Характеристики

Модель

для жидкостей F800

для газов G800

Измерительные каналы

один или два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0% ИВ,

объем: ±2,0% ИВ,

погрешности

опция: ±0,5% ИВ

опция: ±1,0% ИВ

Выходной сигнал

1 токовый, 1 бинарный (ОК);

доп. опции: 1 или 2 бинарных (реле)

доп. опции: 1 или 2 бинарных (реле),

и 1 бинарный (ОК) или 3 бинарных (ОК)

1 бинарный (ОК) и 1 токовый

Интерфейс

Modbus RTU (RS485), HART, диагностика: RS232

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

10 мм…2100 мм

Исполнение

взрывоопасная зона 1 или 2 (для газа: зона 1),

блок электроники: IP66, датчики: до IP68

Условия эксплуатации

электронный блок: -40…+60 °С

датчики (Ex): -55…+200 °С или

датчики (Ex): -55…+200 °С

-170…+600 °С с WaveInjector®

Электропитание

100…240 В 50/60 Гц, или 20…32 В пост. тока, или 11…16 В пост. тока

Потребляемая мощность

не более 15 Вт

Масса

6 кг

Базовая комплектация: блок электроники F(G)800, выбранные накладные датчики,

руководство по эксплуатации, копии сертификатов.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

Применение расходомеров FLUXUS®

с теплоотводящей приставкой WaveInjector®

Для высокой температуры поверхности трубы: до +600 °С

Ультразвуковые датчики, устанавливаемые прямо на

трубу, выдерживают предельную температуру до +200 °C.

Для измерений расхода на трубах с температурой,

превышающей этот предел, применяется запатентованная

приставка WaveInjector®. Приставка устанавливается между

трубой и ультразвуковыми датчиками и позволяет за счет

теплоотвода снизить температуру до рабочего значения

в точке присоединения датчиков. Применение приставки

WaveInjector® позволяет проводить надежные и точные

измерения при температуре трубы до +600 °C.

Приставка устанавливаются на трубах с диаметрами

от

32 мм до 1000 мм и более. WaveInjector® является

исключительно механическим устройством, ее можно

использовать без какой-либо дополнительной сертификации

во взрывоопасных зонах.

WaveInjector® незаменима при измерении расхода во

взрывоопасных зонах в химической промышленности и на

нефтеперерабатывающих заводах при температуре выше

+200 °С. Без WaveInjector® также не обойтись при измерении

расхода горячих нефтепродуктов, битумов, воды и т.д.

Для низкой температуры поверхности трубы: до -170 °С

Приставка WaveInjector® также может использоваться на

очень холодных трубах с температурой поверхности до -170 °C.

Так как датчики термически изолированы от холодной трубы,

их температура остается в пределах допускаемой рабочей

температуры датчика.

Практическое применение:

измерение расхода сжиженного природного газа

На установках для сжижения, заправочных станциях и

хранилищах природный газ обрабатывается в жидком состоянии

при температурах до -163 °C. Такие экстремальные условия

для большинства методов измерений представляют большую

проблему. Запатентованная приставка WaveInjector® и накладные

ультразвуковые датчики расходомеров FLUXUS® решают эту

проблему. Ультразвуковые датчики изолированы от низкой

температуры трубы и надежно измеряют расход сжиженного

природного газа или любого хладагента, не вызывая при этом

потери давления.

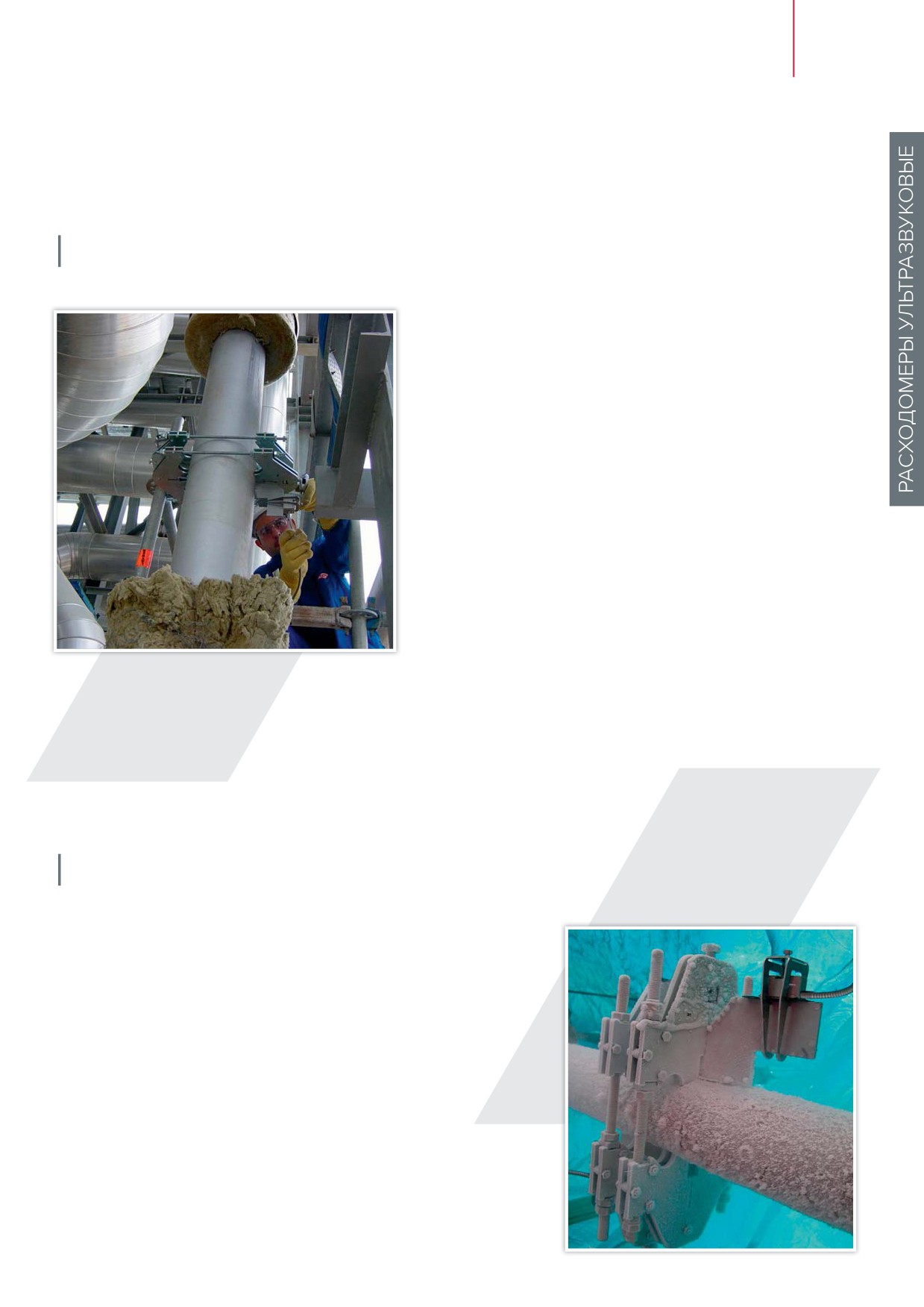

Измерение расхода битума при температуре до 370 °С

на установке добычи нефтеносного песка

В Канаде находится одно из крупнейших месторож-

дений нефтеносного песка, которое в то же время яв-

ляется единственным месторождением, где пласт, со-

держащий битум, подвергается разработке открытым

способом.

Обработка добытого нефтеносного песка прово-

дится на нефтеперерабатывающих заводах на месте.

Во время обработки битум подвергается термической

подготовке.

Во время подготовки требуется измерение расхода

битума при температуре от +340 °C до +370 °C. Обычно

расход измеряется методами, основанными на изме-

рении разницы давления (трубка Вентури или измери-

тельная диафрагма) или вихревыми расходомерами.

Со всеми этими методами используются встроенные

датчики, подверженные износу.

Неинтрузивный метод измерения расхода с помо-

щью ультразвука оказался лучшей альтернативой.

Тестовым измерением портативным расходоме-

ром FLUXUS® F601 с теплоотводящей приставкой

WaveInjector® удалось продемонстрировать превос-

Измерение расхода битума

ходство этого метода. Кроме того, тестовое измерение

на установке для добычи нефтеносного песка

показало сбой автоматического вентиля, который не

закрывался, несмотря на команды системы управле-

ния процессом.

Эффективность ультразвуковой системы измере-

ния произвела большое впечатление на клиента и он

решил приобрести приставку WaveInjector® в комби-

нации с расходомером FLUXUS® F704.

Преимущества

A Надежное неинтрузивное измерение

A Простая установка при сложном применении

A Монтаж без врезки в трубу и без остановки

процесса

A Отсутствие износа значительно увеличивает

срок эксплуатации

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

Расходомер ультразвуковой

FLUXUS® F/G 721

Стационарный расходомер с расширенными функциями

для измерений объемного расхода жидкостей или газов

Особенности

НОВИНКА

A Расходомер универсального применения

A Для установка во взрывоопасной зоне 2

1 или 2 измерительных канала

A Материал корпуса: Al или нерж. сталь 316L

A Рабочие среды: любые звукопроводящие

жидкости или газы

A Выбор выходных сигналов: токовый,

напряжения, частотный, импульсный, бинарный

A Большой выбор интерфейса: Modbus, HART,

Foundation Fieldbus, Profibus PA, BACNet

A Объемный расход газа:

рабочий и приведенный к НУ

Области применения

A Нефтегазовая отрасль

A Горная промышленность

A Нефтехимическая промышленность

A Химическая промышленности

A Водообеспечение и стоки

A Энергетика — производство электроэнергии

A Фармацевтическая промышленность

A Производство полупроводников

Русифицировано

A Пищевая промышленность — продукты

и напитки

Характеристики

Модель

для жидкостей F721

для газов G721

Измерительные каналы

один или два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0 % ИВ,

объем: ±2,0 % ИВ,

погрешности

опция: ±0,5 % ИВ

опция: ±1,0 % ИВ

Выходной сигнал

комбинации: токовый, напряжения, частотный, импульсный, бинарный

Интерфейс

Modbus, HART, Foundation Fieldbus, Profibus PA, BACNet,

порты Ethernet и USB для связи с ПК и конфигурации

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

6 мм…2100 мм

Исполнение

взрывоопасная зона 2,

блок электроники: IP66, датчики: до IP68

Условия эксплуатации

блок электроники: -40…+60 °С

датчики (Ex): -55…+200 °С или

датчики (Ex): -55…+200 °С

-170…+600 °С с WaveInjector®

Электропитание

100…240 В 50/60 Гц, или 20…32 В пост. тока, или 11…16 В пост. тока

Потребляемая мощность

не более 15 Вт

Масса

5,4 кг

Базовая комплектация: блок электроники F(G)721, выбранные накладные датчики,

руководство по эксплуатации, копии сертификатов.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

Расходомер ультразвуковой

FLUXUS® F/G 705

ъемного расхода жидкостей и газов

Стационарный расходомер для измерений об

Особенности

A Корпус из нержавеющей стали 316L

1 или 2 измерительных канала

A Жидкости: вода, нефть, бензин,

гидравлическое масло, конденсат, суспензии,

кислоты, продукты нефтехимии

A Газы: природные, технические, инертные,

окисляющие

A Объемный расход газа: рабочий

и приведенный к НУ

Области применения

Морские платформы

A Бурение и добыча углеводородов

A Транспортировка углеводородов

A Переработка углеводородов

A Хранилища природного газа (ПХГ)

A Нефтехимическая промышленность

A Химическая промышленность

Характеристики

Модель

для жидкостей F705

для газов G705

Измерительные каналы

один или два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0 % ИВ,

объем: ±2,0 % ИВ,

погрешности

опция: ±0,5 % ИВ

опция: ±1,0 % ИВ

Выходной сигнал

комбинации: токовый, напряжения, частотный, импульсный, бинарный

Интерфейс

Modbus RTU (RS485), HART, BACnet, диагностика RS232

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…12000 мм

10 мм…2100 мм

Исполнение

блок электроники: взрывоопасная зона 2, IP66

датчики: взрывоопасные зоны 1 или 2, до IP68

Условия эксплуатации

блок электроники: -40…+60 °С

датчики (Ex): от -55 °С до +200 °С

или от -170 °С до +600 °С с WaveInjector®

Электропитание

по выбору при заказе: 100…240 В 50/60 Гц или 20…32 В пост. тока

Потребляемая мощность

не более 15 Вт

Масса

4,8 кг

Базовая комплектация: блок электроники F(G)705, выбранные накладные датчики,

руководство по эксплуатации.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

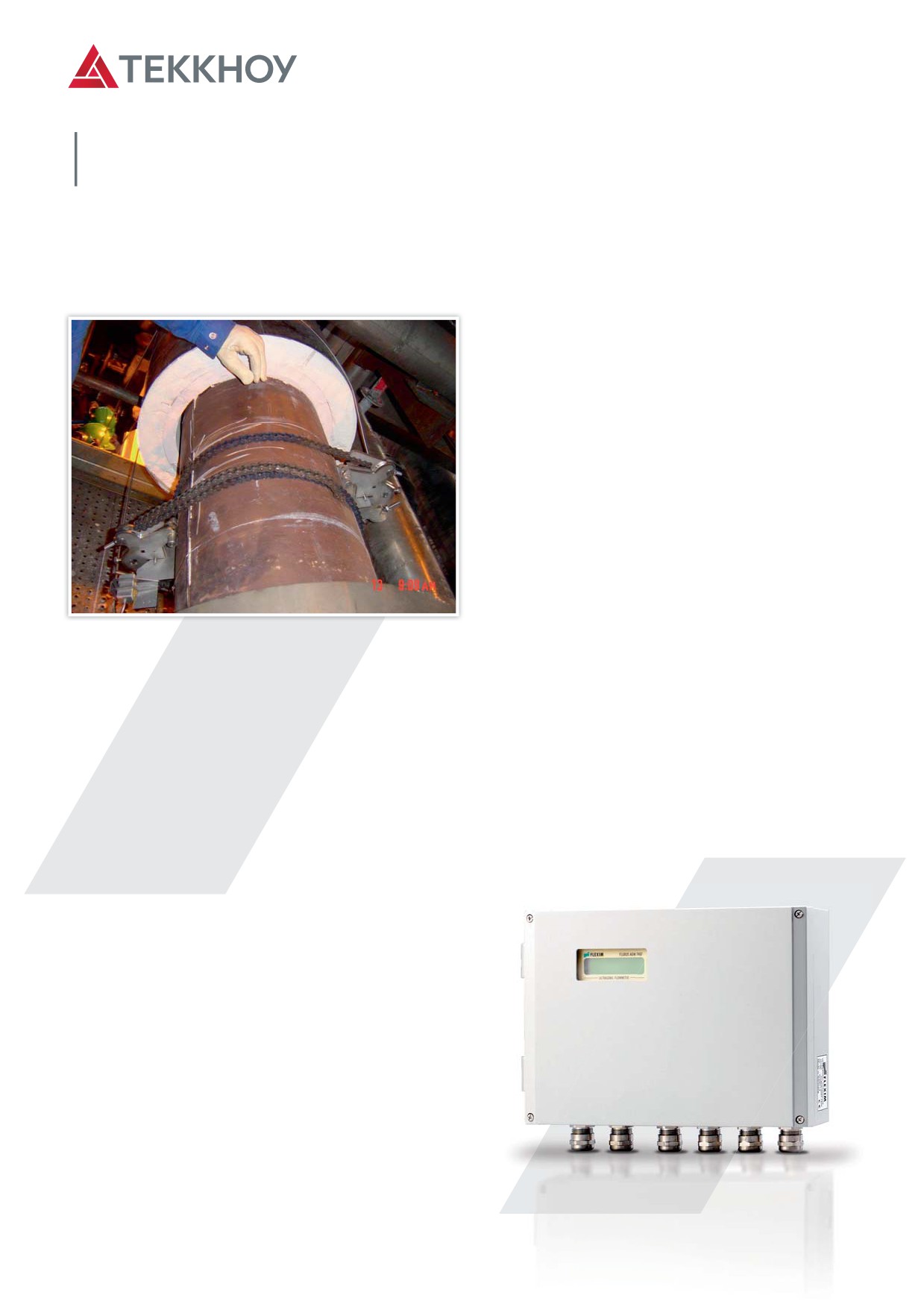

Расходомер ультразвуковой

FLUXUS® F/G/CA 704

Стационарный расходомер для измерений объемного расхода жидкостей, газов

или сжатого воздуха (СА)

Особенности

A Для установка во взрывоопасной зоне 2

1 или 2 измерительных канала

A Жидкости: вода, нефть, бензин,

гидравлическое масло, конденсат, суспензии,

кислоты, продукты нефтехимии

A Газы: природные, технические, инертные,

окисляющие

A Материалы труб: сталь, пластик, стекло и др.

A Объемный расход газа: рабочий

и приведенный к НУ

Знак качества

Области применения

A Нефтегазодобывающая отрасль

A Транспортировка нефти и газа

A Переработка газа, ПХГ

A Нефтехимическая промышленность

A Химическая промышленности

A Атомная энергетика

A Водообеспечение и стоки

Характеристики

Модель

для жидкостей F704

для газов G704

для сжатого воздуха G704 СА

Измерительные каналы

один или два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0 % ИВ,

объем: ±2,0 % ИВ,

погрешности

опция: ±0,5 % ИВ

опция: ±1,0 % ИВ

Выходной сигнал

токовый, напряжение, частотный, бинарный (реле)

Интерфейс

HART, ModBus (RS485), Foundation Fieldbus, BACnet, диагностики: RS232

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

10 мм…2100 мм

Исполнение

блок электроники:

взрывоопасная зона 2, IP65,

датчики: зоны 1 или 2, до IP68

датчики: до IP68

Условия эксплуатации

блок электроники:

от -20 °С до +50/+60 °С

от -20 °С до +60 °С

датчики (Ex): от -55 °С до +200 °С

или от -170 °С до +600 °С

с WaveInjector®

Электропитание

100…240 В 50/60 Гц или 20…32 В пост. тока

Потребляемая мощность

не более 15 Вт

Масса

2,8 кг

Базовая комплектация: блок электроники F/(G/CA) 704, выбранные накладные датчики,

руководство по эксплуатации.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

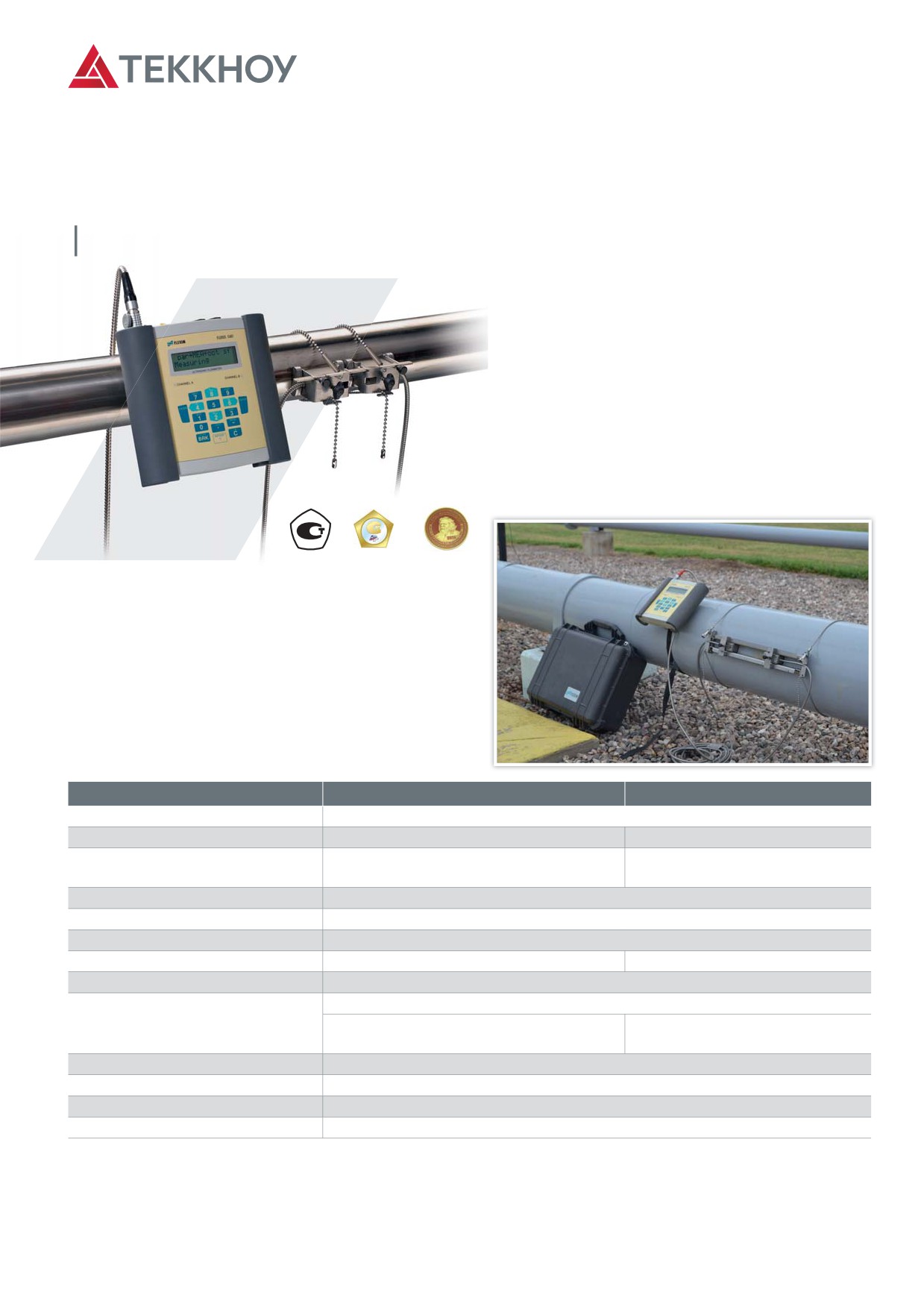

Расходомер ультразвуковой

FLUXUS® F/G 608

Портативный ультразвуковой расходомер для измерений

объемного расхода жидкостей или газов вовзрывоопасных зонах 1 или 2

Расходомер G608 универсальный — измеряет как

расход газов, так и жидкостей.

Корпус расходомера F/G 608 армирован углерод-

ным волокном и обеспечивает надежную защиту от

ударов и защиту от проникновения пыли, влаги, масел

и других жидкостей. Встроенный аккумулятор может

обеспечить независимую бесперебойную работу рас-

ходомера в течение 14-и часов.

Монтаж уровнемера на трубопроводе и запуск про-

цесса измерений составляет всего 5 минут.

Диапазон применений расходомера вне конкурен-

ции — проходной диаметр трубы для накладных датчи-

ков от 6 мм до 6500 мм.

Области применения

Бурение и добыча углеводородов

Транспортировка углеводородов

A Переработка углеводородов

A Хранилища природного газа (ПХГ)

A Химическая промышленность

A Водообеспечение и стоки

A Энергетика

Характеристики

Модель

для жидкостей F608, G608

для газов G608

Измерительные каналы

два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0 % ИВ,

объем: ±2,0 % ИВ,

погрешности

опция: ±0,5 % ИВ

опция: ±1,0 % ИВ

Выходной сигнал

2 токовых, 2 бинарных (реле)

Интерфейс

RS232/USB

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

10 мм…1600 мм

Исполнение

блок электроники: взрывоопасная зона 2, IP66

датчики: взрывоопасные зоны 1 или 2, до IP67

Условия эксплуатации

блок электроники: от -10 °С до +60 °С

датчики (Ex): от -55 °С до +200 °С или

датчики (Ex): от -55 °С до +200 °С

от -170 °С до +600 °С с WaveInjector®

Электропитание

от сети: 220 В 50/60 Гц; от аккумуляторов: 7,2 B/4,5 А·ч, 14 часов работы

Потребляемая мощность

не более 6 Вт

Масса

блок электроники 1,9 кг

Габаритные размеры

транспортировочный кейс: 500 мм × 400 мм × 190 мм

Комплект поставки: кейс для транспортировки, блок электроники F/G 608, выбранные накладные датчики,

ПО, рулетка, система QuickFix, акустическая гель-смазка/прокладка,

крепления для датчика, руководство по эксплуатации на русском языке.

Опции:

датчик-толщиномер стенки трубы (1…200 мм), дополнительные системы крепежа

датчиков на трубопроводе, накладные термометры сопротивления, датчики давления.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

Расходомер ультразвуковой

FLUXUS® F/G 601

Портативный расходомер для измерений объемного расхода жидкостей или газов

Особенности

A Масса менее 2 кг

2 измерительных канала

A Расходомер G601 универсальный — для газов

и жидкостей

A Встроенный аккумулятор на 14 часов работы

A Жидкости: вода, нефть, бензин,

гидравлическое масло, конденсат, суспензии,

кислоты, продукты нефтехимии

A Газы: природные, технические, инертные,

окисляющие

A Материалы труб: сталь, пластик, стекло и др.

Знак качества Золотая

медаль

Области применения

A Измерение расхода и диагностика утечек

A Подмена неисправных расходомеров

A Диагностика среды внутри трубы

A Аудит стационарных приборов

A Контроль производительности насосов

A Контроль запорной арматуры

A Пищевая промышленность

A Энергоаудит

Характеристики

Модель

для жидкостей F601, G601

для газов G601

Измерительные каналы

два измерительных канала расхода

Диапазон скорости потока

0,01…25 м/с

0,01…35 м/с

Пределы допускаемой

объем: ±1,0 % ИВ,

объем: ±2,0 % ИВ,

погрешности

опция: ±0,5 % ИВ

опция: ±1,0 % ИВ

Выходной сигнал

2 токовых, 2 бинарных (реле)

Интерфейс

RS232/USB

Измерительные функции

объемный расход/счетчик, массовый расход/счетчик, скорость потока

Диаметр трубы

6 мм…6500 мм

10 мм…1600 мм

Исполнение

блок электроники: IP66; датчики: взрывоопасные зоны 1 и 2, до IP67

Условия эксплуатации

блок электроники: от -10 °С до +60 °С

датчики (Ex): от -55 °С до +200 °С или

датчики (Ex): от -55 °С до +200 °С

от -170 °С до +600 °С с WaveInjector®

Электропитание

от сети: 220 В 50/60 Гц; от аккумуляторов: 7,2 B/4,5 А·ч, 14 часов работы

Потребляемая мощность

не более 6 Вт

Масса

блок электроники 1,9 кг

Габаритные размеры

транспортировочный кейс: 500 мм × 400 мм × 190 мм

Комплект поставки: кейс для транспортировки, блок электроники F/G 601, выбранные накладные датчики,

ПО, рулетка, система QuickFix, акустическая гель-смазка/прокладка,

крепления для датчика, руководство по эксплуатации на русском языке.

Опции:

датчик-толщиномер стенки трубы (1…200 мм), дополнительные системы крепежа

датчиков на трубопроводе.

Изготовитель оставляет право менять технические характеристики без ухудшения параметров прибора.

Конфигурация прибора возможна под конкретную задачу заказчика.

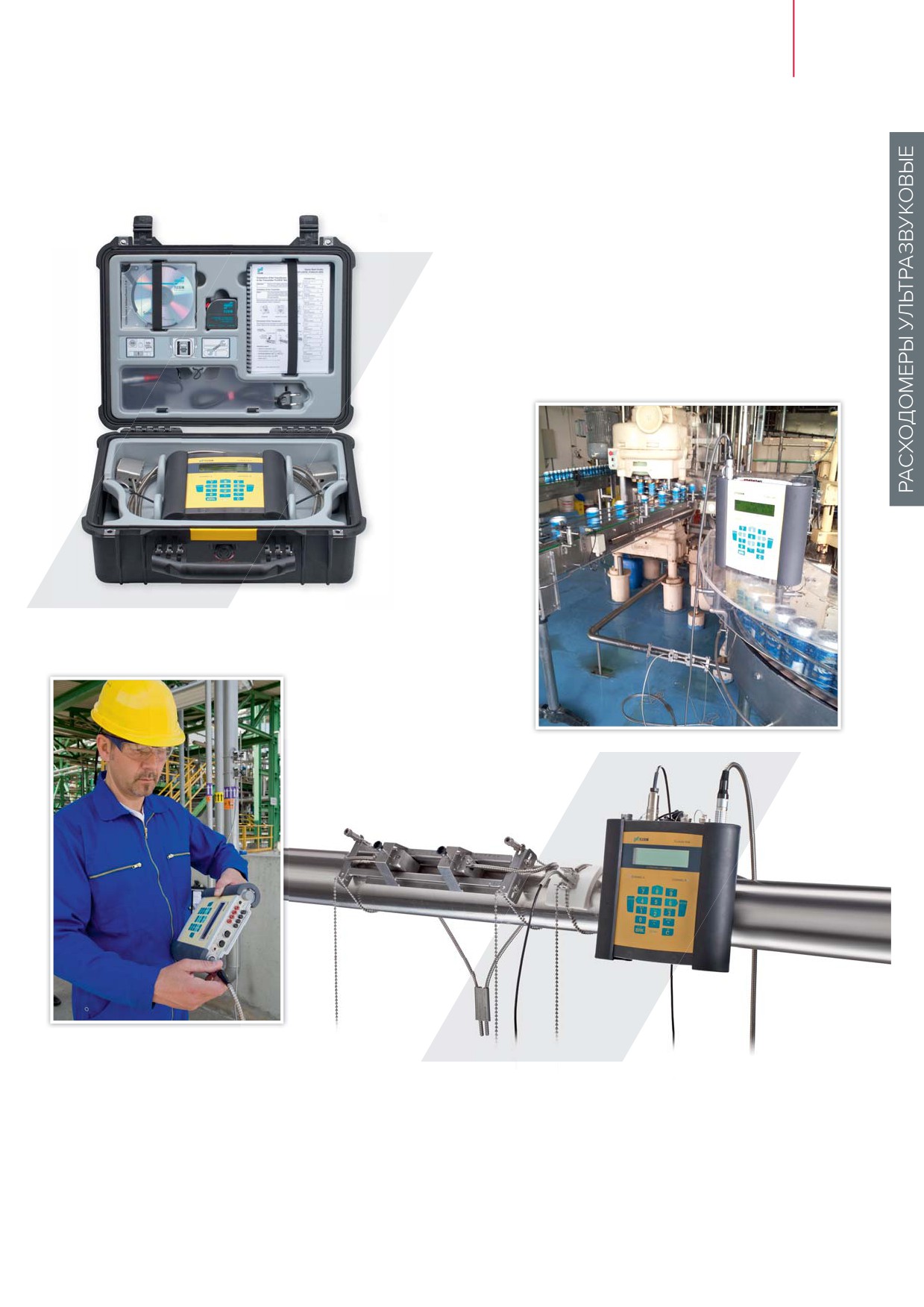

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ

Мобильная система измерений расхода

Мобильная система предназначена для оперативных

измерений расхода различных жидких сред в полевых

условиях:

A нефти и нефтепродуктов, смесей гликоля,

щелочного раствора карбоната, этилена крекинга

A охлаждающей воды, перегретой воды,

водопроводной воды, канализационных стоков

A пищевых напитков: молочная продукция,

безалкогольные и алкогольные напитки

Заводские метрологические службы, связанных с учетом производства жидких продуктов постоянно

сталкиваются с нижеперечисленными проблемами:

A Баланс жидких продуктов при транспортировке из цеха в цех

A Поиск необоснованных потерь

A Периодическая калибровка расходомеров внутреннего учета

A Временная замена неисправных расходомеров или сданных в поверку

Во всех этих случаях специалисты могут воспользоваться мобильным расходомером FLUXUS® F601 или F608

с удобной укладкой в жестком кейсе. Монтаж расходомера заключается в установке накладных ультразвуковых

датчиков на трубу. Процесс этот очень простой и не требует остановки технологического процесса.

Теккноу Контрольно-измерительные приборы. Каталог (2017-2018 год) - часть 3
